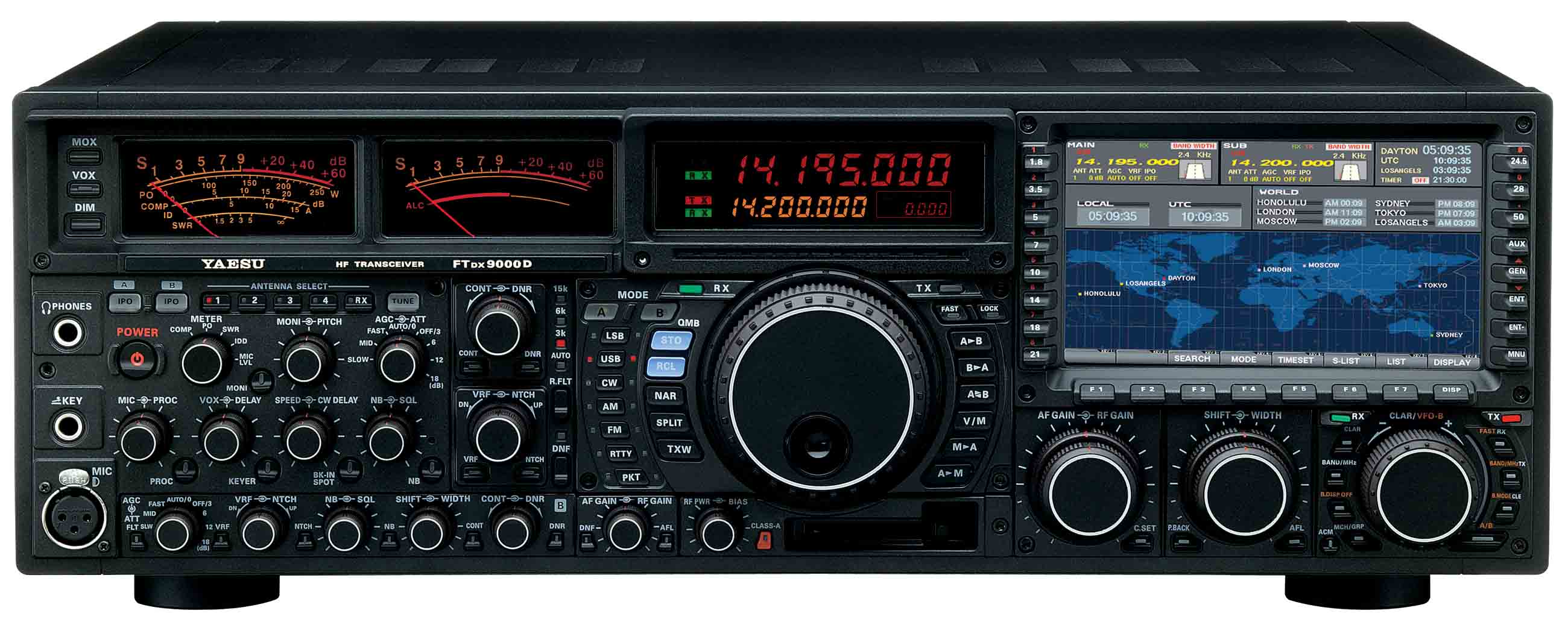

YAESU FT-9000 MP

Yaesu FT DX-1200

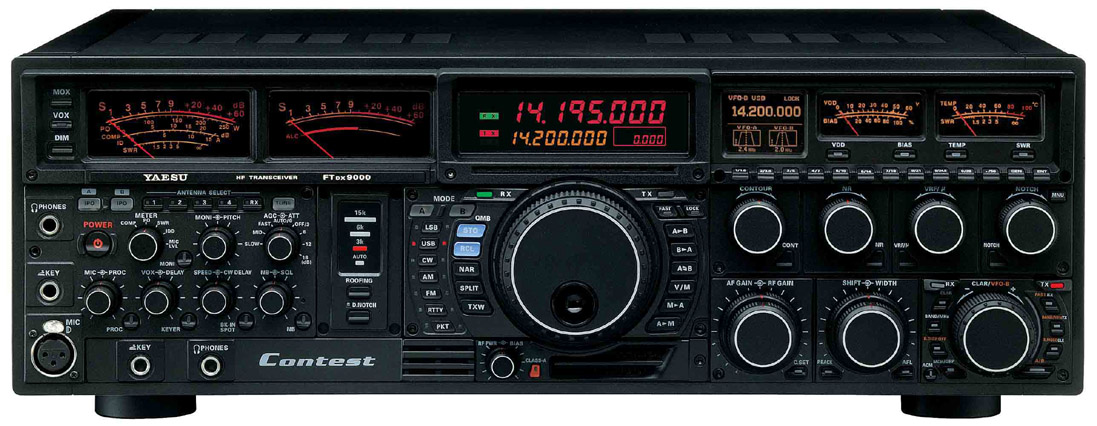

YAESU FTDX9000 Contest

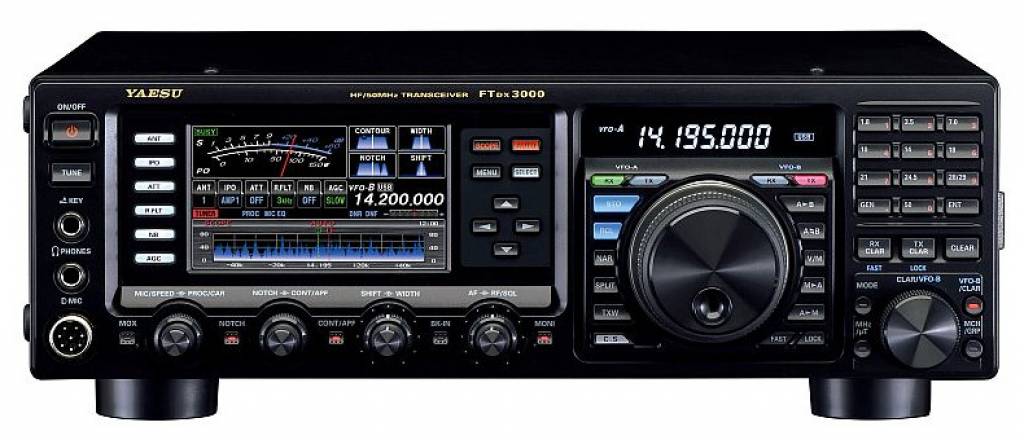

YAESU FT DX 3000

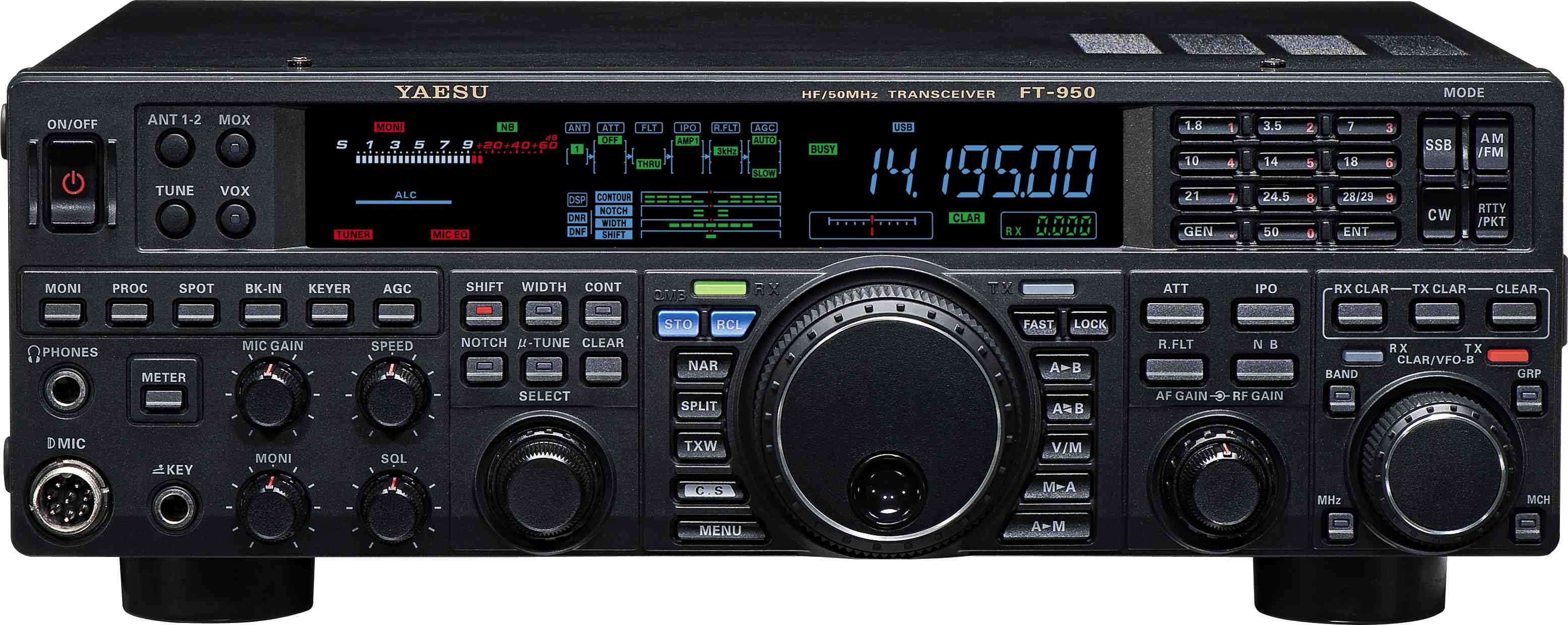

YAESU FT-950

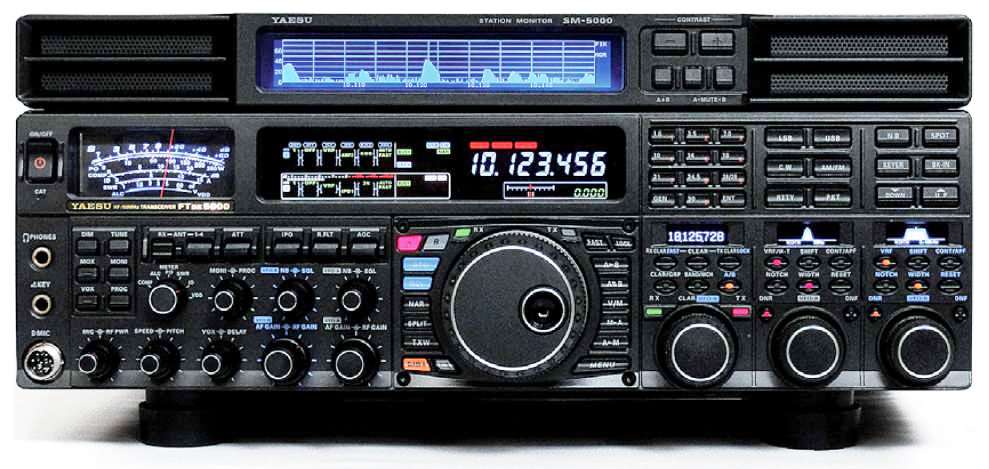

YAESU FT DX 5000 / 5000D / 5000MP

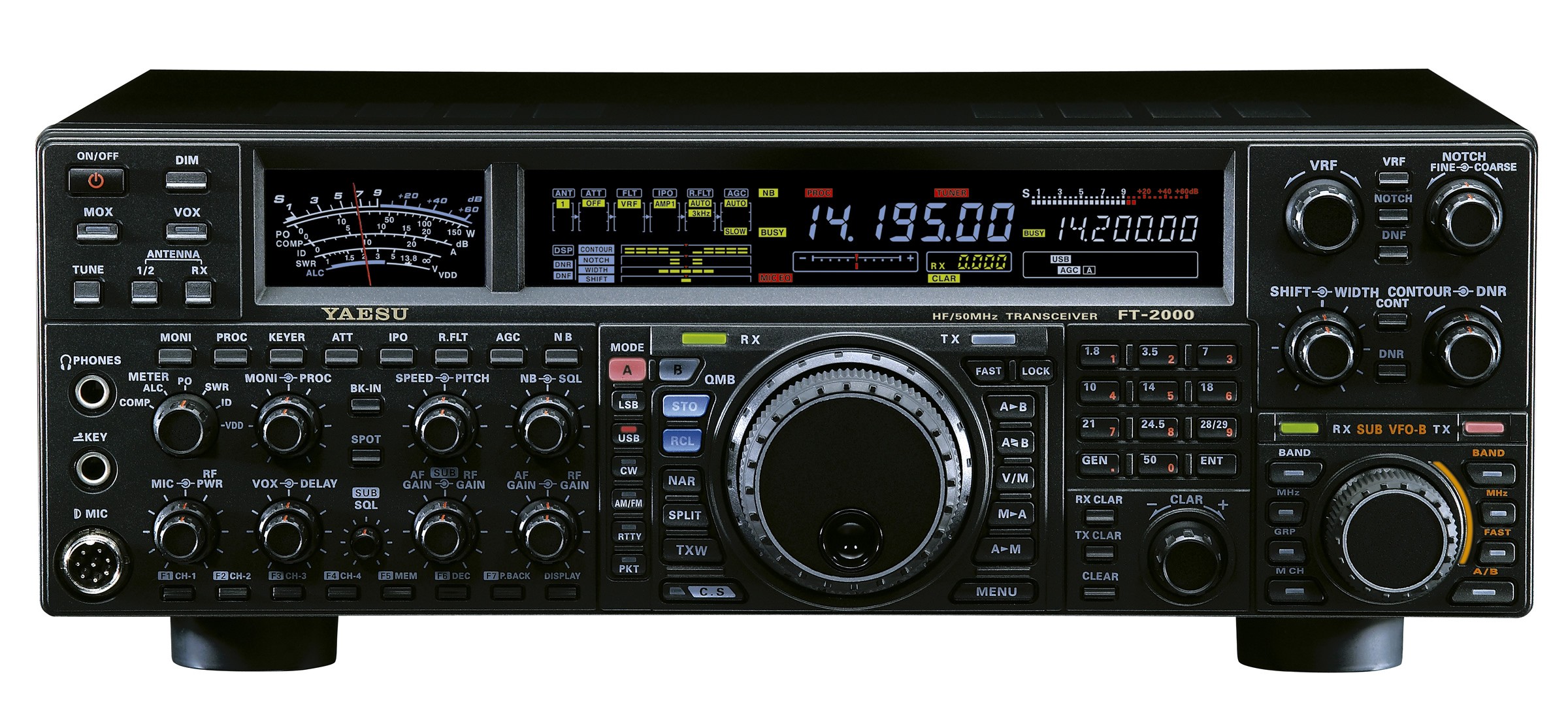

YAESU FT-2000

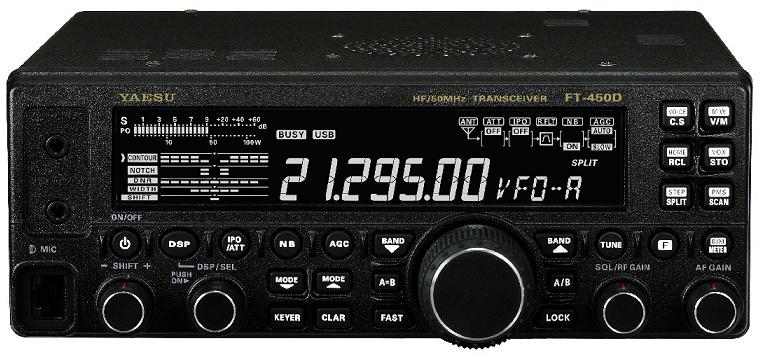

YAESU FT-450 / 450D

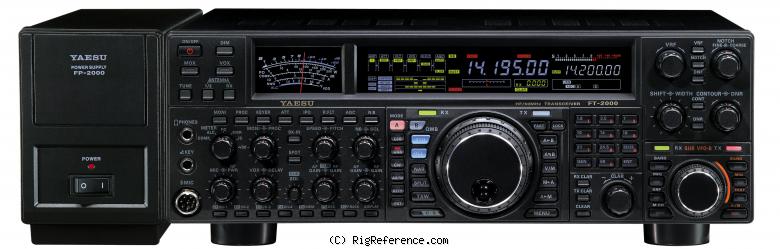

YAESU FT-2000D

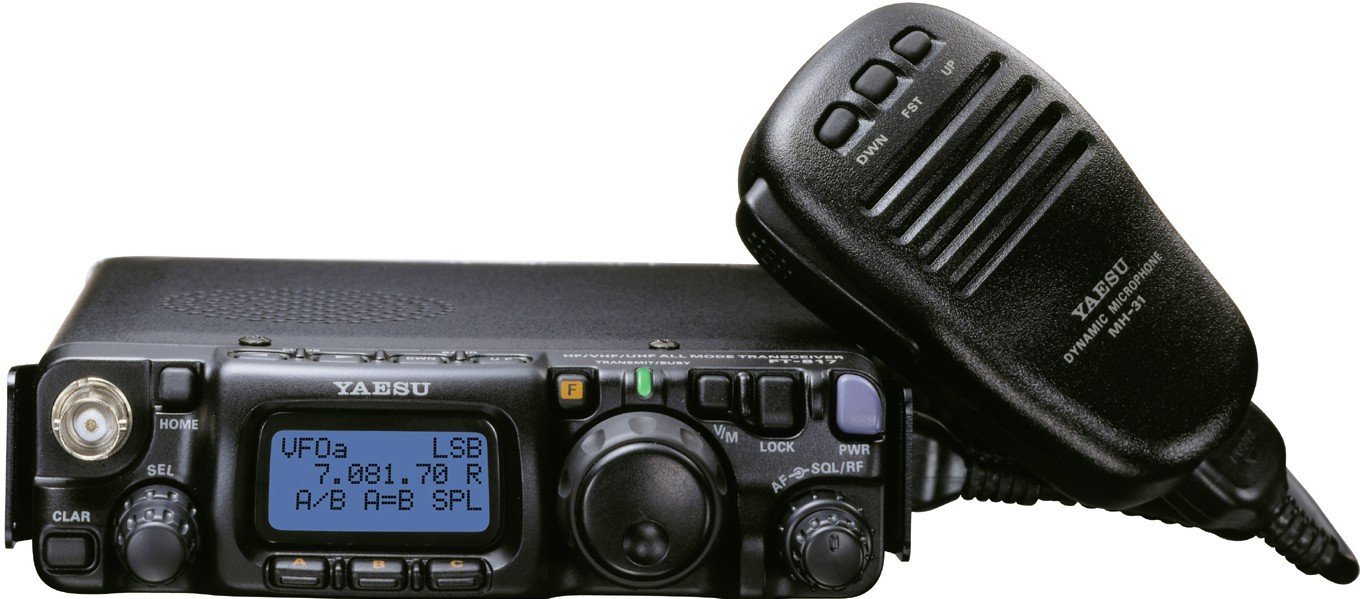

YAESU FT-817

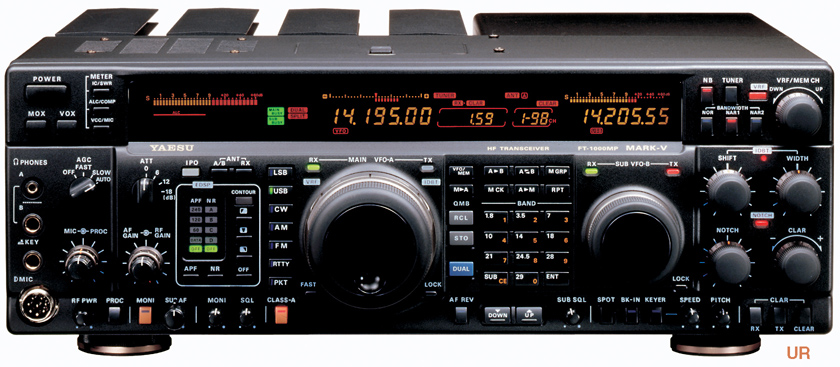

YAESU FT-1000MP MARK V

YAESU FT-857

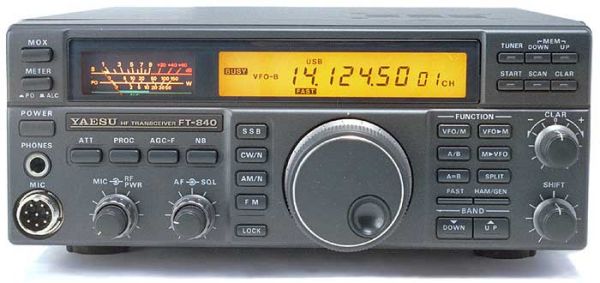

YAESU FT-840

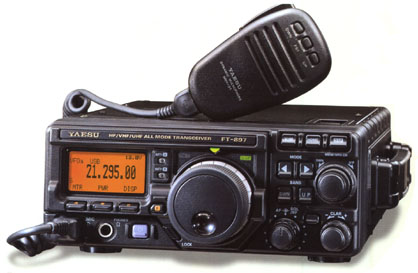

YAESU FT-897

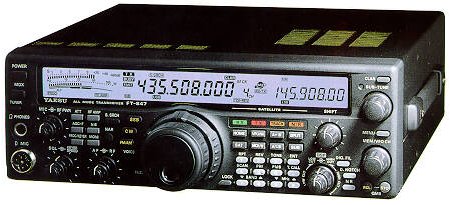

YAESU FT-847

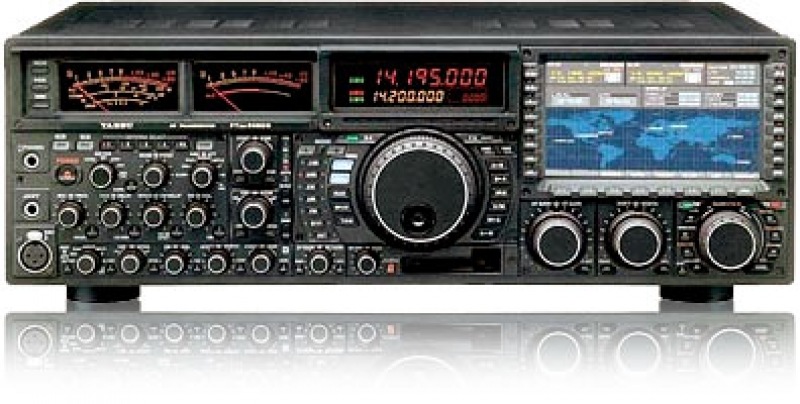

YAESU FT-9000 DX

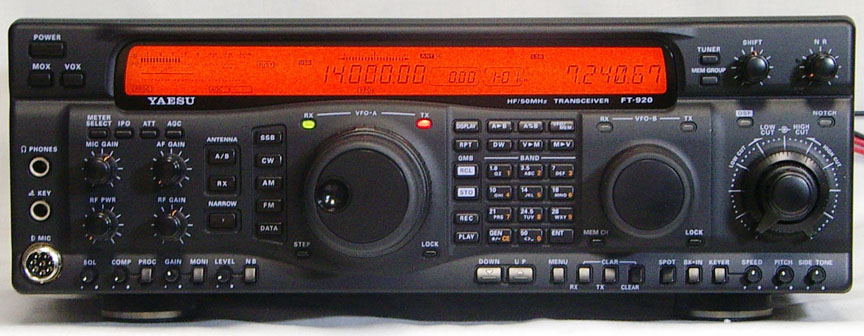

YAESU FT-920

Цены и наличие товара Вы можете уточнить здесь

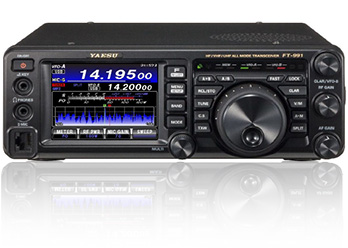

Yaesu FT-991

ft-991

Описание

Yaesu FT-991 - всережимный трансивер нового поколения позволяет работать с SSB, CW, AM, FM, System Fusion C4FM Digital. FТ-991 предназначен для использования в самых сложных ситуациях благодаря сочетанию проверенных временем характеристик и новейших функций. Где бы не использовался трансивер FT-991, дома, в машине или на открытых местностях, исключительно надежная работоспособность гарантирована.

FT-991 обеспечивает надежную работу передатчика до 100 Вт на HF/50 МГц и 50 Вт на 144/430 МГц. Подчиняясь золотому правилу любительского радиовещания «Невозможно найти взаимопонимания, если нет слышимости » особое внимание в FT-991 уделяется компактной ультрасовременной высокоточной конфигурации схемы ресивера. DSP чип высокоскоростной плавающей запятой ТМS320С6746 (3000 MIPS/2250 MFLOPS) Техасского Института , используемый в ресивере, гарантирует безупречное подавление помех реальных сигналов в реальных условиях, не только на КВ, но также на VHF и UHF.

Входная частота защищена надежным руфинг-фильтром, с возможностью выбора полосы 3 КГц или 15 КГц , эффективно подавляющим сигналы помехи. Технология тройного преобразования, реализованная в схемах, обеспечивает гибкое распределение затухания. Фильтрация нежелательных сигналов происходит на каждом уровне при оптимизированном распределении затухания.

Встроенный полноцветный 3.5'' TFT сенсорный дисплей высокого разрешения обеспечивает непринужденное управление и видимость пользователям. Новейший спектроскоп с автоматическим контролем, расположенный непосредственно под ЖК-дисплеем , дает пользователю всю информацию для удобной двусторонней связи (QSO) на дальних станциях.

В новом FT-991 есть функция автоматического выбора режима (AMS) , которая распознает цифровой или FM аналоговый режим, делая возможным совместное общение.

  • 160 метров до 70 сантиметров в режимах SSB/CW/FM/C4FM Digital/AM/RTTY/PSK
  • Максимальная мощность трансивера YAESU FT-991:
  • В диапазоне КВ (HF) 100 Ватт,
  • В диапазоне 50 МГц (В России запрещён) 100 Вт,
  • В диапазоне 144 МГц (VHF) 50 Ватт,
  • В диапазоне 430 МГЦ (UHF) 50 Ватт.
  • Уровни мощности для всех этих диапазонов можно регулировать.
  • 3,5-дюймовая TFT сенсорная панель для превосходного управления и визуального контроля
  • Высокоскоростной анализатор спектра со встроенным автоматическим контролем
  • Улучшенные функции высококачественной аудиопередачи, AMS и Group Monitor полностью задействуют C4FM Digital
  • Тройное преобразование ( SSB/CW/AM) / Двойное преобразование (FM/C4FM) , входная частота установлена на 69.450 МГц
  • Руфинг-фильтр с возможностью выбора полосы 3 КГц или 15 Кгц в стандартной комплектации
  • IF WIDTH и IF SHIFT обеспечивают качественное QRM (подавление помех от других радиостанций)
  • CONTOUR, DNR, IF Notch и APF (пиковый фильтр, только CW)
  • 160-6 м высокоскоростной автоматический антенный тюнер
  • Высокоточный TCXO ±0,5 ppm
  • Встроенный электронный телеграфный ключ
  • Телеграфный CW автоответчик
  • Прием сообщений между телеграфными посылками
  • Автоматическое переключение репитера
  • USB разъем (CAT контроль, Аудио интерфейс, PTT/SHIFT)
  • Два антенных разъема (КВ/50 МГц, 144/430 МГц)
  • Опциональный автоматический антенный тюнер FC-40 для длинных проволочных антенн
  • Опционально ATAS-120А
  • Режим FR (режим высокоскоростной коммуникации) не поддерживается . Отправка/получение изображений не поддерживается С4FM

Характеристики

Частотный диапазон: RX: 30кГц -56 МГц, 118 МГц -164 МГц, 420 МГц -470 МГц
(только любительские полосы)
ТХ: 1,8МГц — 540МГц, 137 Мгц-164 МГц, 420 Мгц-470 Мгц
(только любительские полосы)
Тип схемы: Супергетеродин в тройным преобразованием: SSB/CW/AM
Супергетеродин с двойным преобразованием: FM/ C4FM
Тип модуляции: А1А (CW), A3E (AM), J3E (LSB, USB), F7W(C4FM), F3E (FM)
F1D(Packet), F2D (Packet)
Исходящая мощность: SSB/CW/FM AM несущая
160-6метров 100 В 25В
2 метра /70 см 50 В 12.5В
Размер корпуса: 229 мм х 80 ммх 253 мм (без ручки и разъема)
Вес: 4.3 кг
Гарантия: 1 год

Аксессуары

mh-36e8j

Динамик-микрофон с DTMF-клавиатурой
MH-36E8J

mh-31a8j

Микрофон, тангента
MH-31A8J

md-200a8xВысококачественный настольный микрофон MD-200A8X

yh-77sta

Стерео наушники
YH-77STA

vl-1000

Усилитель
VL-1000

vp-1000

Блок питания
VP-1000

ct-58

DATA кабель
CT-58

fp-1030a

Блок питания
FP-1030A

ct-39a

Кабель передачи данных
CT-39A

atas-120a

Антенна автомобильная
ATAS-120

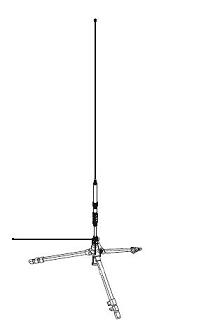

atas-25

Антенна базовая
ATAS-25

atbk-100

Компект противовесов для антенны
ATBK-100

fc-40

Антенный тюнер
FC-40

fh-2

Пульт управления
FH-2

mmb-90Автомобильное крепление
MMB-90

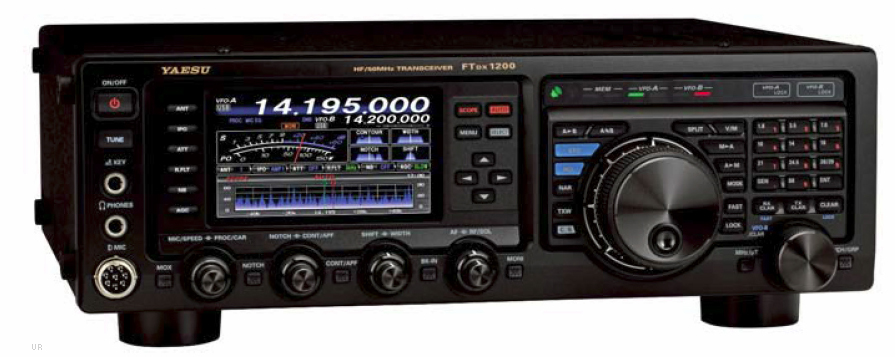

Yaesu FT DX-1200

Yaesu FT DX-1200

Описание

Коротковолновый трансивер Yaesu FT dx 1200

YAESU FT dx 1200 - отличный, надежный аппарат с великолепными характеристиками без сомнения является замечательным приобретением. Имеет лучшие характеристики в своем ценовом классе и потрясающе удобен в эксплуатации.
КВ трансивер среднего ценового класса превосходен во всех отношениях. Продолжая традицию технологии High Frequency Design , является лидером по характеристикам для аппаратов этого класса. Необычайное удобство в работе будет оценено любителями серьезного DX-инга.
Тройное преобразование частоты приемника и оптимальное распределение усиления каскадов ПЧ обеспечивают отличное подавление сигналов вне рабочего диапазона.
Выбор первой ПЧ равной 40 МГц в совокупности с использованием по этой ПЧ roofing фильтров с шириной полосы 3, 6 и 15 кГц позволяют эффективно отстраиваться от мешающих сигналов.
Как и в трансиверах высшей ценовой категории, для цифровой обработки сигналов по ПЧ в данном аппарате использован высокоскоростной 32-битный DSPпроцессор с плавающей запятой компании Texasinstruments. Превосходный алгоритм DSP, разработанный Yaesu, оказался очень эффективным для обработки и выделения слабых сигналов.
Цветной ЖК дисплей технологии TFTс диагональю 4.3 дюйма, расположенный слева на передней панели, имеет большой угол обзора и обеспечивает отличную видимость. Уникальный набор функциональных возможностей этого высококлассного КВ трансивера отображен на экране дисплея очень эстетично. Дополнительно встраиваемый блок FFT-1 (блок быстрого преобразования Фурье) поддерживает дополнительно ряд функций, включая отображение спектра НЧ сигнала, визуальное наблюдение кодирования/декодирования RTTY/PSK31, декодирования телеграфных сигналов, а также автоматической подстройки по «нулевым» биениям для CW.

Тройное преобразование частоты приемника обеспечивает оптимальное распределение усиления по каскадам

Это позволяет добиться отличной фильтрации нежелательных сигналов для каждого каскада, а также обеспечить наилучшее распределение усиления для всего приемного тракта. Опираясь на опыт создания приемных трактов в трансиверах серии FTDX и всесторонних «полевых» испытаний, в модели FTdx 1200 удалось достичь необычайно сбалансированного приемного тракта, представляющего собой настоящее произведение искусства.

Входные цепи приемного тракта позволяют отстроиться от  мощных мешающих сигналов

Входные цепи приемного тракта рассчитаны на работу в условиях сильных сигналов, поступающих непосредственно с антенного входа. Инженеры Yaesu отбирали и тестировали не только активные элементы тракта, например, усилители РЧ, но и пассивные элементы схемы  типа переключающих элементов и катушек индуктивности для исключения паразитных и нежелательных каналов приема. С помощью кнопки ATT, расположенной на передней панели, можно включить цепь аттенюатора, имеющего четыре ступени ослабления – 0, 6, 12 и 18 дБ. Если уровень полезного сигнала достаточно велик, то сильные мешающие сигналы, вызывающие интермодуляционные искажения в последующих каскадах приемного тракта, могут быть эффективно подавлены с помощью аттенюатора. 8-ми диапазонные полосовые фильтры ДПФ достаточно эффективно ослабляют нежелательное действие мощных мешающих сигналов, находящихся вне полосы пропускания ДПФ. Выбор соответствующего ДПФ определяется частотой приема и осуществляется автоматически. Усилитель РЧ на биполярных транзисторах выполнен двухкаскадным, и имеет отрицательную ОС. Подбор отрицательной ОС позволяет добиться наилучшего значения коэффициента шума (NF), при этом при некотором снижении усиления каждого каскада общее усиление УРЧ оказывается  достаточным.

Функция IPO(interceptpointoptimization) обеспечивает оптимальную конфигурацию каскадов усиления РЧ для каждого случая приема сигналов в условиях реального эфира.

В усилителе РЧ с ООС использованы два хорошо зарекомендовавших себя биполярных транзистора типа 2SC3356. Для получения наилучших результатов, мы всесторонне тестировали как элементы схемы, влияющие на характеристики устройства, так и конструктивные особенности их монтажа. Поскольку усилитель выполнен двухкаскадным, его общий коэффициент усиления при условии оптимального КШ, в любом случае оказывается вполне достаточным.Возможно достижение отличных многосигнальных характеристик усилителя при малом КШ.
 Выбор и запоминание конфигурации каскадов усиления РЧ и аттенюатора возможен   для каждого диапазона, антенны и условий приема. Переключение функции IPO осуществляется с помощью кнопки IPOна передней панели. С помощью IPOвыбирается такое включение каскадов усиления РЧ, чтобы в реальных условиях эфирных шумов и помех от мощных источников уровень полезного сигнала, поступающего на смеситель, был оптимален для приема.

Roofingфильтры 3, 6 и 15 кГц включены перед первым каскадом усиления ПЧ 40.455 МГц. Использование в схеме монолитных четырехкристальных кварцевых фильтров с крутыми скатами, работающих на частоте основного резонанса, позволяют добиться очень хорошей АЧХ с минимумом искажений. При включении узкополосного roofingфильтра 3 кГц (изготовление подобных фильтров на более высокие частоты затруднительно) перед первым каскадом усиления по первой ПЧ, мешающие сигналы вне полосы пропускания достаточно ослабляются. Таким образом, снижаются требования к последующим смесителям и улучшаются характеристики тракта по соседнему каналу.

Спектральная чистота сигнала гетеродинов достигается за счет использования прецизионного термокомпенсированного кварцевого генератора, цифрового синтезатора прямого синтеза высокого разрешения и системы ФАПЧ гетеродина

Для улучшения многосигнального приема по соседнему каналу все схемные решения должны быть соответственно улучшены и сбалансированы. Качество работы первого смесителя в огромной степени зависит от спектральной чистоты сигнала гетеродина, подаваемого на смеситель. Исключительно низкий уровень боковых шумов первого гетеродина вблизи частоты основного колебания достигается за счет использования высокоточного и высокостабильного (±0.5 ppm в диапазоне температур от -10°С до +60°С) термокомпенсированного кварцевого генератора 40 МГц, цифрового синтезатора прямого синтеза высокого разрешения, интегрально выполненной ФАПЧ с прямым управлением, а также перестраиваемого кварцевого генератора. В результат пороговый уровень шумов приемника оказался очень низким, что привело к увеличению динамического диапазона по блокированию для соседних частот.

Большой ЖК TFTдисплей


Компоновка передней панели является фирменной «фишкой» компании Yaesu. По этой причине разработка эффективной системы отображения являлась не только умозрительной задачей. В данном трансивере реализована система «естественного» стиля работы, который, несмотря на обилие различных функций, создает немедленное ощущение интуитивно понятных органов управления и отображения.
Компоновка информации на экране дисплея была также тщательно разработана. Наиболее важные параметры и установки, а также частоты приема/передачи отображены в центральной части дисплея. Окна, в которых отображены другие функции приема/передачи расположены вокруг них. Все находится в непосредственной видимости, поэтому оператор может осуществлять немедленный визуальный контроль своих действий, сильно не отвлекаясь от эфира, что может быть важным при работе в течение длительных периодов времени.

Графический дисплей позволяет интуитивно отстраиваться от QRM

В тяжелых условиях соревнований или DXработы каждое мгновение на счету, поэтому высокая оперативность исключительно необходима. Для этого в распоряжении оператора имеется ряд средств борьбы с QRM, готовых к немедленному применению. Для улучшения оперативности работы ряд ручек и кнопок функций SHIFT, WIDTH, NOTCHи CONTOUR(APF) расположены прямо под ЖК дисплеем. Текущие установки этих функций графически отображены на экране ЖК дисплея, поэтому режимы и характеристики фильтров и т.п. можно оценить одним взглядом. Более того, яркость свечения соответствующих надписей индицирует включение или отключение той или иной функции. Это позволяет оператору интуитивно и без затруднений контролировать текущий режим работы трансивера.

Выбор между традиционным отображением аналоговой приборной стрелки и многофункциональным дисплеем в виде гистограммы.

Оба вида отображения, т.е. традиционная аналоговая стрелка или столбики гистограммы позволяют осуществлять мониторинг целого ряда параметров. Отображение в виде гистограммы, как вы и ожидали, всегда включает отображение показаний S-метра и выходной мощности наглядным образом, но в то же время возможно отображение одного из параметров: уровень ALC, КСВ, ток стока выходных транзисторов, напряжение питания или уровень компрессии речевого сигнала. Это является большим удобством при  контроле уровня усиления микрофона или работы УМ, что обязательно при передаче.

Основная ручка настройки с изменяемым усилием вращения.

Мы провели всестороннее исследование удобства использования основной ручки настройки для FTdx 1200. Основная ручка настройки, выточенная из алюминия, оставляет ощущение массивного маховичка, который легко и плавно вращается.

Усилие вращения ручки легко регулируется одной рукой с помощью поворота юбки ручки, что позволяет оператору быстро настроить усилие ее поворота в зависимости от его индивидуальных предпочтений.

Отображение режима прием/передача и основных установок VFO-A и VFO-B

Режимы прием/передача и основные установки VFO-Aи VFO-B отображаются на высококонтрастном дисплее, находящимся над основной ручкой настройки, что позволяет оперативно отслеживать установки VFO, FAST, LOCK для режимов приема и передачи.

  1. ASC (AutomaticScopeControl) – Автоматический анализатор частотного спектра. Стандартный высокоскоростной анализатор спектра с ГКЧ и линейной измерительной шкалой.
    Одной из стандартных функций является функция анализатора спектра, которая позволяет наблюдать сигналы на экране дисплея, оценивать их величину и распределение по диапазону. ГКЧ анализатора спектра может функционировать в двух режимах: обычный режим, в котором частотная полоса однократно сканируется при нажатии кнопки SELECT, и режим AUTO, в котором диапазон непрерывно сканируется внутри заданной полосы частот. Во время сканирования аудиовыход трансивера отключается, но поскольку сканирование происходит исключительно быстро, то это время не превышает приблизительно 300 мс. Если оператор быстро вращает ручку настройки («пробегает» диапазон) то в режиме AUTOвключается сканирование и происходит обновление экрана дисплея. Это позволяет визуально контролировать процесс настройки. В момент остановки настройки аудиовыход трансивера снова включается. Если настройка происходит медленно (перестройка на соседнюю станцию), то режим сканирования не включается и пауз в приеме сигналов не происходит. Такой режим является удобным и не утомительным для оператора. Ширина полосы спектроскопа может  быть установлена: 20 кГц, 50 кГц, 100 кГц, 200 кГц, 500 кГц и 1 МГц. Кроме того, на экране спектроскопа имеются маркеры, отображающие частоты приема и передачи, что позволяет оценить их взаимное расположение «с одного взгляда». Это может быть особенно полезным при работе на разнесенных частотах.

Анализатор спектра может быть переведен в полноэкранный режим просто нажатием кнопки SCOPE, при этом спектр сигналов может быть рассмотрен на экране ЖК дисплея во всех подробностях.

Кнопки курсора (cursor) облегчают выбор необходимой функции

Слева от ЖК дисплея расположены шесть кнопок, которые в обычном режиме отвечают за наиболее часто используемые функции. Этими же кнопками можно управлять другими наборами функций, если с помощью кнопки SCOPEперевести дисплей из режима анализатора спектра в режим отображения функциональных клавиш. В режиме отображения функциональных клавиш текущая выбранная функция подсвечивается. Чтобы выбрать другую функцию можно воспользоваться кнопками курсора вверх, вниз, вправо, влево, а затем для выбора нужной функции нажать кнопку SELECT. Даже при выключении аппарата последняя комбинация назначенных функциональных клавиш запоминается и сохраняется, так что позволяет с привычным удобством их использовать.

Блок-схема прохождения сигнала через приемный тракт

Для исчерпывающего представления прохождения сигнала через весь приемный тракт используется наглядная блок-схема. Благодаря гибким возможностям используемого ЖК дисплея отображение прохождения сигнала через каждый узел приемного тракта от антенного входа до выхода динамика осуществляется в виде прямой линии. Правильность установок каждого узла тракта может быть оценена одним взглядом, что предоставляет оператору дополнительные удобства.

Отображение НЧ характеристик сигналов приема/передачи на экране ЖК дисплея методом быстрого преобразования Фурье (AF-FFT).

В трансивере FTdx 1200 предусмотрена встроенная функция отображения спектра НЧ сигнала с помощью быстрого преобразования Фурье. (AF-FFT). Функция AF-FFTвпервые была использована в трансиверах серии FTDX9000. С помощью этой функции возможно непосредственное наблюдение спектра принимаемого сигнала, эффектов переключения и подстройки фильтров ПЧ и использования функций подавления помех. Также возможно наблюдение звуковых характеристик излучаемого передатчиком сигнала при использовании функции MONITOR. Это может оказаться очень эффективным при настройке микрофонного эквалайзера под заданные характеристики и проверке параметров микрофонов.

В дополнительно поставляемом блоке FFT-1 для трансивера FTdx 1200 имеется функция кодирования/декодирования сигналов RTTY и PSK31. В режиме RTTY при нажатии и удержании кнопки SCOPEна экране отображается процесс кодирования/декодирования. На экране AF-FFTотображается запрограммированная частотная отметка и разнос частот, что позволяет легко визуально определить пики принимаемого сигнала. Частотная отметка может быть выбрана равной 1275 Гц или 2125 Гц, а величина частотного разноса может быть 170/200/425/850 Гц. Выходной код Бодо соответствует обоим стандартам USи CCITT. При нажатии и удержании кнопки SCOPEв режиме DATA, отображается экран PSK31. Функции кодирования и декодирования PSK31 соответствуют обоим BPSKи QPSK и используют стандартные функции коррекции ошибок.

Функция декодирования CW

В FTdx 1200 предусмотрена функция кодирования и декодирования кода Морзе (требуется наличие дополнительного блока FFT-1), который позволяет расшифровывать телеграфные сигналы и отображать их на экране ЖК дисплея. Эта функция окажется полезной для начинающих работать CW и позволяет следить за ходом радиообмена, отображая декодированные сообщения на экране.

Примечание: процесс декодирования может быть нарушен при замирании сигнала, наличии помех или особенностей манипуляции оператора: при этом сообщение на слух может отчетливо читаться.

Функция CW автоматической подстройки по нулевым биениям

Имеется возможность автоматического определения частоты принимаемого телеграфного сигнала (дополнительно требуется FFT-1), при этом происходит автоматическая подстройка VFO на данную частоту с учетом программируемого сдвига частоты тона биений (автоматическая настройка по нулевым биениям). Даже для опытного оператора точная настройка на слух по нулевым биениям может вызывать затруднения. Данная функция выполняет эту операцию «в одно касание», что позволяет немедленно начать QSO.
Другие полезные характеристики
• Аттенюатор входного сигнала на четыре положения (0/6/12/18 дБ) для работы в условиях зашумленного эфира и при наличии помех.
• Банк быстрой памяти (QMB) для оперативного запоминания информации о частотах/режимах работы.
•  Пятиканальная функция памяти голосовых сообщений для повторяющихся сообщений. В каждый канал памяти возможно записать сообщение длительностью до 20 с. Необходимо использовать дополнительный блок DVS-6.
• Дополнительная клавиатура FH-2 позволяет производить запись и воспроизведение голосовых и телеграфных сообщений и может быть использована как пульт ДУ.
• VOX(голосовое управление режимами прием/передача).
• MOX(ручное управление режимами прием/передача).
• Шумоподавитель для всех режимов работы.
• 50 тоновый кодер/декодер сигналов CTCSS для режима ЧМ.
• Функция режима автоматического включения репитерного разноса частот с кодером тонов CTCSSдля диапазона 29 МГц ЧМ.
• Выбор широкой/узкой полосы для режимов АМ и ЧМ.
• Функция LOCKзапрета перестройки частоты.
• Простая в использовании и гибкая система переключения выбора команд                      VFOA→VFOB, VFOA↔VFOB, VFO/Memory, Memory→VFOA, VFOA→Memory.
• Возможность оперативной перестройки частот каналов памяти (MemoryTuneMT)
• Гибкая архитектура режима меню для использования и установок пользователя.
• Линейный выход НЧ сигналов приема/передачи с разъемом, расположенным на задней панели.
• Наличие разъема внешнего управления CAT, который можно использовать с USB-портом (дополнительно требуется SCU-17) или последовательным портом. Это позволяет дистанционно управлять устройством.
• Возможность легкого подключения для режимов RTTY, SSTV, PSK31, JT65 (EME) и других видов излучения цифровой связи.
• Дополнительный усилитель VL-1000 QuadraSystemдля автоматической работы на КВ диапазонах и в диапазоне 50 МГц.
• Обзорный диапазон приемника от 30 кГц до 56 МГц (параметры гарантированы только для любительских диапазонов).
• Выбор оптимизированной для каждого режима работы времени задержки АРУ (OFF/SLOW/MID/FAST).
• 99 каналов памяти, которые могут быть поименованы в списке каналов памяти (поддерживается функция группового вызова, имя канала может содержать до 18 буквенно-цифровых символов).
• Возможно соединение с ПК через кабель USB, поддерживаются функции CAT, USBAUDIOIN/OUT, управление передачей TX (PTT, KEY, SHIFT), обновление программного обеспечения. (Требуется SCU-17).
• Управление поворотным устройством, которое позволяет устанавливать скорость вращения и направление для устройств YAESUG-800DXA, G-1000DXAили G-2800 GXAпри использовании десятиклавишной наборной клавиатуры на передней панели трансивера.

Характеристики


Характеристики


Общие



Диапазон частот приема

30 кГц – 56 МГц (возможен прием)



160 – 6 м (характеристики гарантированы только для любительских диапазонов

Диапазон частот передачи

160 – 6 м (только любительские диапазоны)

Стабильность частоты

±0.5 ppm (после прогрева 1 мин. в интервале температур (-10°С +50°С)

Рабочий диапазон температур

(-10°С +50°С)

Виды излучения

A1A(CW), A3E(AM), J3E(LSB, USB) F3M (ЧМ), F1B (RTTY), G1B (PSK)

Шаг перестройки частоты

1/5/10 Гц (SSB, CW, AM) 100 Гц (ЧМ)

Импеданс антенны

50 Ом несимметричный вход



16.7 – 150 Ом несимметричный вход (tunerON в диапазонах 1.8 – 29.7 МГц)



25 – 100 Ом несимметричный вход (tunerON в диапазоне 50 МГц)

Потребляемая мощность (приблизительно)

Режим приема в отсутствие сигнала 1.6 А



Режим приема при наличии сигнала 2.1 А



Режим передачи (100 Вт) 23 А

Напряжение питания

13.8 В постоянного тока ± 10% (минусовой провод -  земля)

Габариты

365х115х312 мм

Вес (приблизительно)

9.5 кг

Передатчик



Выходная мощность

5 – 100 Вт (2-25 Вт для АМ несущей)

Виды излучения

J3E (SSB) балансовая



A3E (AM) низкоуровневая



F3E (ЧМ) переменный реактанс

Максимальная девиация частоты ЧМ

± 5 кГц/ ± 2.5 кГц

Уровень внеполосных излучений

Лучше – 60 дБ (160 – 10 м любительские диапазоны; гармоники)



Лучше – 50 дБ (160 – 10 м любительские диапазоны; прочие внеполосные излучения)



Лучше -63 дБ (любительский диапазон 6 м)

Подавление частоты несущей SSB

Не менее 60 дБ по отношению к полезному сигналу

Подавление нерабочей боковой полосы

Не менее 60 дБ по отношению к полезному сигналу

Интермодуляционные искажения третьего порядка

-31 дБ @ 14 МГц 100 Вт PEP

Ширина полосы излучаемого сигнала

3 кГц (LSB/USB) 500 Гц (CW)



6 кГц (АМ), 16 кГц (ЧМ)

Неравномерность в полосе (SSB)

Не более -6 дБ в диапазоне от 300 Гц до 2700 Гц

Импеданс микрофона

600 Ом (от 200 Ом до 10 кОм)

Приемник



Тип приемника

Супергетеродин с тройным преобразованием частоты

Промежуточные частоты

40.455 МГц/455 кГц/30 кГц (24 кГц для АМ/ЧМ)

Чувствительность приемника

SSB (2.4 кГц, 10 дБ S+N/N)



0.16 мкВ (1.8 – 30 МГц) (АМР 2)



0.125 мкВ (50 – 54 МГц) (АМР 2)



AM (6 кГц, 10 дБ S+N/N глубина модуляции 30 % @ 400 Гц)



2 мкВ (0.5 – 1.8 МГц) (АМР 2)



2 мкВ (1.8 – 30 МГц) (АМР 2)



1 мкВ ( 50-54 МГц) (АМР 2)



ЧМ (15 кГц, 12 дБ SINAD)



0.5 мкВ (28-30 МГц) (АМР 2)



0.35 мкВ (50-54 МГц) (АМР 2)



для остальных частот не определено

Чувствительность шумоподавителя

SSB/CW/AM

(АМР 2 включен)

2 мкВ (1.8 – 29.7 МГц)



2 мкВ (50 – 54 МГц)



ЧМ



1 мкВ (28-30 МГц)



1 мкВ (50 – 54 МГц)



для остальных частот не определено

Селективность

Вид излучения -6 дБ     -60 дБ



CW/RTTY/PKT    <0.5 кГц <0.75 кГц


  1.                 <2.4 кГц <3.6 кГц

  1.                  < 6 кГц   < 15 кГц


ЧМ                    < 12 кГц < 30 кГц

Подавление зеркального канала

лучше 70 дБ (160 – 10 м любительские диапазоны



лучше 60 дБ (любительский диапазон 6 м)

Максимальная мощность звукового сигнала

2.5 Вт на нагрузке 4 Ом (нелинейные искажения <10%)

Выходное сопротивление НЧ

От 4 до 8 Ом (4 Ома номинал)

Излучение гетеродинов

Менее 4 нВт



Аксессуары

md-200a8x FC-40 FH-2
MD-200A8X FC-40 FH-2
Высококачественный настольный микрофон Автоматический антенный тюнер Пульт управления

YH-77STA dvs-6 fp-1030a
YH-77STA DVS-6 FP-1030A
Stereo наушники Плата голосового синтезатора

rf  RF-80/40  RF-30/20
RF-160 RF-80/40 RF-30/20
Преселектор на 160м Преселектор на 80/40 м Преселектор на 30/20 м

md100 vl-1000 scu-17
MD-100A8X VL-1000 + VP-1000 SCU-17
Настольный микрофон HF/50 MHz 1kW Усилитель/блок питания USB интерфейс

YAESU FT DX 3000

YAESU FT DX 3000

Описание

На выставке Japan Ham Fair 2012, Компания YAESU представила новый трансивер YAESU FTDX3000 В новом КВ трансивере от YAESU FTDX3000 используется улучшенный кварцевый руфинг-фильтр,испытанный в FTDX 5000.

Первая ПЧ приемника с преобразованием вниз составляет 9 МГц, что позволяет реализовать высококачественные руфинг-фильтры с полосой 600 и 3000 Гц, и даже 300 Гц (опция). Использование фильтров с очень хорошей прямоугольностью обеспечивает высочайшие характеристики приемника по динамическому диапазону.
Выдающиеся параметры приемника YAESU FTDX3000 – наследство от FTDX 5000.
Главные элементы качественного радиоприемника – УВЧ и первый смеситель. Инженеры YEASU добились предельно достижимых параметров этих узлов. УВЧ оптимизирован по шумовым характеристикам, кроме того, в нем установлены ВЧ трансформаторы увеличенных размеров, обеспечивающие минимум насыщения при обработке мощных сигналов. Оптимизация режимов всех узлов была направлена на получение максимального значения многосигнальной избирательности.

Улучшенная схемотехника входных цепей приемника позволила получить параметры, лучше, чем у прототипа – FTDX5000. При использовании фильтра 600 Гц при расстройке на 2 кГц коэффициент IP3 составляет+33 дБ!
32-битный блок цифровой обработки сигнала по промежуточной частоте - надежная защита от QRM.
Увеличенный цветной LCD дисплей.
Встроенный скоростной спектроскоп с полосой просмотра от 20 кГц до 1 МГц.
Опционально кодер/декодер RTTY/PSK и низкочастотный осциллограф.
Отдельная цифровая шкала.


Характеристики

Технические характеристики

Диапазон частот, МГц: 1.8 - 54
Диапазон рабочих температур,°С от -10 до +50
Стабильность частоты, ppm ±0.5
Вид излучения CW, AM, LSB, USB, FM, RTTY, PACKET
Напряжение питания, В 13.8
Габариты, мм 365 x 115 x 312
Вес, кг 10

Приемник

Ширина кривой избирательности (-6дБ/-60дБ), кГц SSB 2,4/3,6; CW 0,5
Подавление по ПЧ, дБ 70
Подавление зеркального канала, дБ 60
Выходная мощность ЗЧ, Вт 2,5
Передатчик
Выходная мощность, Вт. 100
Расстройка, кГц девиация FM ±5/±2.5
Соответствие стандарту -
Гарантия: 1 год

Аксессуары

md200 FC-40 FH-2
MD-200A8X FC-40 FH-2
Высококачественный настольный микрофон Автоматический антенный тюнер Пульт управления

YH-77STA DVS-6 DVS-6
YH-77STA DVS-6 FP-1030A
Stereo наушники Плата голосового синтезатора

RF-160  RF-80/40  RF-30/20
RF-160 RF-80/40 RF-30/20
Преселектор на 160м Преселектор на 80/40 м Преселектор на 30/20 м

DMU-2000 vl-1000
MD-100A8X VL-1000 + VP-1000

YAESU FT DX 5000 / 5000D / 5000MP

FTdx5000

Описание

Yaesu, с 2 независимыми приемниками и многими уникальными функциями и аксессуарами, разработанными с учетом самых строгих эксплуатационных требований операторов любительского диапазона.

Версии FT DX 5000 / 5000D / 5000MP, комплектуемые SM-5000, сняты с производства.

С июня 2014г. FT DX 5000 КВ трансивер существует только в версии FT DX 5000 Limited EXP, без модуля SM-5000.
При желании, модуль поиска SM-5000 приобретается отдельно.

Комплектация FT DX 5000 Limited EXP

  • микрофон (MH-31B8)
  • клавиатура (FH-2)
  • шнур питания

Характеристики

Повышенный уровень выходной мощности 200 Вт

Надежный и высокопроизводительный оконечный усилительный каскад радиостанции FTDX 5000 включает в себя два высоконадежных полевых транзистора, VRF-150 (напряжение сток-исток 170 В, напряжение исток-затвор ±40 В, общая рассеиваемая мощность 300 Вт) в двухтактной конфигурации, надежно обеспечивает уровень выходной мощности 200 Вт (класс работы А, 75 Вт).

Внутренний источник питания

Все три приемопередатчика серии FTDX 5000 имеют встроенный источник питания

ДВА абсолютно независимых приемных каскада

Все приемопередатчики FTDX 5000 имеют два (2) абсолютно независимых приемника, что обеспечивает производительность и гибкость применения, которая ранее была доступна только в гораздо более дорогих моделях радиостанций.

диапазон и точка пересечения (IP3) 3-го порядка

Однополосный SSB (ширина диаграммы направленности 2.4 кГц)
10 кГц SEP.:106 дБ, IP3 +40 дБм

Непрерывный CW (ширина диаграммы направленности 500 Гц)

10 кГц SEP:112 дБ, IP3 +40 дБм
2 кГц SEP. :105 дБ, IP3 +36 дБм
1 кГц SEP. : 99 дБ, IP3 +25 дБм

*Генератор переменной частоты VFO-A/Основной приемник @ 14 МГц, IPO1

Сверхточные “верхние” фильтры

Сверхточные “верхние” фильтры для генератора переменной частоты VFO-A/Основного приемника.
Частота фильтрации выбирается: *300 Гц, 600 Гц, 3 кГц (шестиполюсный кварцевый фильтр), 6 кГц, 15 кГц (четырехполюсный монолитный кварцевый фильтр MCF)

*Фильтр 300 Гц является необязательным для FTDX 5000 и FTDX 5000D. В радиостанции FTDX 5000MP он встроен.

Высокопроизводительный 32-битный цифровой сигнальный процессор Yaesu DSP с плавающей запятой

Широко известный высокопроизводительный 32-битный цифровой сигнальный процессор DSP с плавающей запятой от компании Yaesu, построенный на основе TI TMS320C6727B (@300 МГц), по одному на каждый генератор переменной частоты VFO-A и VFO-B.

Пиковый аудиофильтр с изменяемым уровнем постоянного излучения CW и фильтры верхних/низких частот

Пиковый аудиофильтр с изменяемым уровнем постоянного излучения CW и фильтры верхних/низких частот, созданные на основе самых последних достижений в технологии цифровой обработки сигнала DSP.

- Ширина полосы при непрерывном излучении: 50/100/150/200/250/300/350/400/450/500 Гц

- Частота колебаний непрерывного излучения: 300~1050 Гц (с шагом регулирования 10 Гц)

Аналоговый прецизионный счетчик

Пользуйтесь той же измерительной системой больших размеров, что и в станциях серии FT DX 9000, благодаря аналоговому прецизионному счетчику и быстрому времени реакции.

Дисплеи с новыми функциями, облегчающими работу

В радиостанции имеется три дисплея с подсветкой для облегчения работы и управления частотой субгармоники, а также для функций графического отображения волны и меню.

Наличие выхода промежуточной частоты IF

Выход промежуточной частоты IF (9 МГц) с генератора переменной частоты VFO-A/Основного приемника

Удобная система индикации наиболее важных настроек

Радиостанция FTDX 5000 обеспечивает удобное и четкое отображение настроек коэффициента усиления микрофона / выходная радиочастотная мощность / частота колебаний при непрерывном излучении / скорость коммутации / уровень процессора / время задержки при голосовой передаче / время задержки при подключении.

-Их можно включать и выключать независимо друг от друга!

Представляем спектроскоп поиска станций SM-5000

Если для улучшения качества работы вам потребуется хороший спектроскоп, вы оцените наш полностью обновленный блок поиска станций SM-5000. В состав спектроскопа входит усовершенствованная система стереофонических громкоговорителей с превосходным качеством звучания – громкоговорители направлены на вас, а не в пространство над радиостанцией!

Прочие важные функции

- Блок управления данными Yaesu DMU-2000. Используйте его широкие возможности для регулировки звукового, частотного диапазона, спектра, записи событий в журнал, а также возможности его поворотного регулятора для управления радиостанцией с помощью подключенного компьютерного монитора.

- Внешние полностью автоматические блоки микроподстройки Yaesu. Существует три рабочих режима: A (диапазон 160 м), B (диапазоны 80 и 40 м), C (диапазоны 30 и 20 м).


Аксессуары

YAESU FT-450 / 450D

YAESU FT-450

Описание

Этот аппарат является логическим продолжением широко известного и легендарного трансивера FT-840. Выпускаемый до недавнего времени долгожитель, а выпускался он около десяти лет, был самым продаваемым трансивером в своем ценовом сегменте. Принадлежал он к классу недорогих любительских трансиверов, при этом обеспечивал довольно комфортную работу в эфире. Радиостанция была востребована как для любительской связи, так и для профессионального использования. Но приходит время, устаревает элементная база, появляются новые технические решения, например на базе цифровых технологий. DSP процессор становится неотъемлемой частью полнофункционального коротковолнового трансивера.

В Yaesu FT-450 реализована технология IF-DSP, которая позволила добавить дополнительные сервисные функции для эффективной работы операторов в эфире, участие в соревнованиях и т.д. Благодаря малым размерам и весу трансивер удобен для полевых и аварийно-спасательных работ.

Особенности, которые сразу бросаются в глаза и на чем следует акцентировать внимание покупателей:
- узкий первый (руфинг) фильтр 10кГц, это лучше чем 15-20кГц в других моделях. Именно в первой ПЧ и происходит основная селекция сигнала,
- диапазонные полосовые фильтры. Новые DSP-технологии в сочетании с узкополосной первой ПЧ - вот тот "конек", который является "изюминкой" нового трансивера.

Важная функция для людей с поврежденным зрением - цифровой синтезированный голос сообщает текущие: рабочую частоту, режим работы, показания S-метра.

Краткое описание и характеристики радиостанции FT-450

Отличный малогабаритный трансивер диапазонов КВ+50 МГц, с применением современной технологии IF DSP, обладающий характеристиками мирового класса от компании YAESU в удобной для использования компоновке. Новички, редко работающие операторы, DX-мены, контестеры, энтузиасты работы из передвижных и полевых условий, и операторы служб спасения,-
...ТРАНСИВЕР YAESU FT-450 — ДЛЯ ВАС!

  • Большой информативный дисплей на передней панели, удобное расположение органов управления и переключателей.
  • Технология IF DSP гарантирует прекрасные рабочие характеристики в диапазонах КВ+50 МГц с малым уровнем шумов.

Удобное расположение органов управления важнейшими функциями на передней панели включает в себя:

  • Управление фильтром CONTOUR
    Система CONTOUR обеспечивает формирование пологой крутизны полосы пропускания фильтра.
  • Ручной NOTCH фильтр
    Высокоэффективная система, позволяющая удалять мешающие сигналы и тональные помехи.
  • Цифровые технологии подавления шумов (DNR)
    Значительно уменьшает уровень случайных шумов в диапазонах КВ и 50 МГц.
  • IF WIDTH
    Система DSP IF WIDTH обеспечивает выбор полосы пропускания ПЧ для устранения помех. Режим SSB – 1,8/2,4/3,0 КГц, Режим CW – 0,5/1,8/2,4 КГц
  • Цифровой эквалайзер микрофона
    Устанавливает параметры тракта так, чтобы они совпадали с индивидуальными характеристиками вашего голоса с целью получения максимальной мощности излучения и создания «пробивного» сигнала в эфире.
  • Управление быстрым сдвигом ПЧ – Fast IF SHIFT
    Изменяет величину сдвига ПЧ – IF SHIFT выше или ниже для эффективного подавления / устранения помех.
  • Прочное штампованное шасси из алюминия с бесшумно работающим вентилятором охлаждения с термостатическим управлением обеспечивает надежную основу для усилителя мощности трансивера FT-450 в течение длительного времени работы в полевых условиях или дома при работе в эфире.
  • Работает в любых условиях с использованием дополнительного встроенного или внешнего антенного тюнера.

Встроенный автоматический антенный тюнер ATU-450.
Перекрывает радиолюбительские диапазоны от 160м до 6м при работе на антенны типа диполь или волновой канал. (Тюнер ATU-450 включен в комплект трансивера FT-450AT)

Внешний автоматический антенный тюнер FC-40.
Перекрывает радиолюбительские диапазоны от 160 м до 6 м (при работе на антенну типа длинный провод длиной 20 м и более).

Другие функции для работы на КВ

  • Руфинг-фильтр с полосой 10 КГц.
  • Аттенюатор 20 дБ/система IPO.
  • Встроенный терморегулируемый задающий генератор TCXO с исключительной стабильностью частоты ±1 Гц/час (при температуре +250С, после прогрева).
  • Система компьютерного управления САТ (9-контактный разъем Dsub). Возможность программирования и клонирования настроек.
  • Большой, легко читаемый цифровой S-метр с функцией удержания пикового значения.
  • Речевой процессор.
  • Функция QUICK SPLIT для автоматического смещения частоты передачи (+5 КГц от установленного значения частоты).
  • Функция TXW для прослушивания частоты передачи при включенном режиме работы на разнесенных частотах.
  • Регулятор расстройки частоты приема.
  • Встроенный телеграфный ключ.
  • Режим телеграфного маяка (до 118 символов в CW сообщении в трех ячейках памяти электронного ключа).
  • Регулировка тона CW сигнала (от 400 до 800 Гц с шагом 100 Гц).
  • Установка частоты по нулевым биениям в режиме CW (CW spotting).
  • Функция тренировки на телеграфном ключе.
  • Манипулирование телеграфом клавишами Up/Down на микрофоне (приобретается дополнительно).
  • Две ячейки голосовой памяти (режимы SSB/AM/FM), объемом до 10 секунд речи каждая.
  • Цифровой магнитофон для записи речи до 20 секунд.
  • Специализированный разъем для режимов FSK-RTTY.
  • Энергонезависимая память; до 500 каналов памяти, которые могут быть разделены на группы памяти количеством до 13 групп.
  • Функция CTCSS (для режима FM).
  • Функции «Мой диапазон» / «Мой режим излучения» для вызова наиболее часто используемых настроек трансивера.
  • Функция блокировки частоты настройки.
  • Регулируемое усилие вращения ручки настройки.
  • Переключатель C.S. для непосредственного вызова предпочтительных настроек меню.
  • Ручной микрофон.

Характеристики

Технические характеристики

Диапазон частот, МГц:

TX 0,03-56
RX 30 КГц-56МГц
Количество каналов: 500 каналов памяти, 13 групп
Диапазон рабочих температур,°С от -10°С до + 60°С
Стабильность частоты, ppm ±1
Вид излучения USB, LSB, CW, FM
Напряжение питания, В 13,8
Габариты, мм 229 x 84 x 217
Вес, кг 3,6

Приемник

Чувствительность, мкв 0,25
Ширина кривой избирательности (-6дБ/-60дБ), кГц SSB-2,2/4,5; CW-0,5/2,0; AM-6/20; FM-15/30
Подавление по ПЧ, дБ 80
Подавление зеркального канала, дБ 80
Выходная мощность ЗЧ, Вт 2,2
Передатчик
Выходная мощность, Вт. 100(25-AM)
Расстройка, кГц ± 5
Подавление гармоник, дБ 70
Соответствие стандарту -
Гарантия: 1 год

Аксессуары

atu 450 fc30 FC-40
ATU-450 FC-30 FC-40
Антенный тюнер Внешний антенный тюнер Внешний антенный тюнер

atas-25 atas-120a vl-1000
ATAS-25 ATAS-120A VL-1000/VP-1000
Базовая антена Автомобильная антенна (автоматическая) Усилитель и блок питания

md100 MH-36e8j MH-31a8j
MD-100 MH-36e8j MH-31a8j
Настольный микрофон DTMF микрофон Микрофон

YH-77STA MMB-90 mhg1
YH-77STA MMB-90 MHG-1
Стереонаушники Кронштейн для установки в автомобиль Ручка для переноски

fp1030a
FP-1030A
Блок питания

YAESU FT-817



FT-817

Описание

Внимание, на сегодняшний день это единственный вседиапазонный переносной трансивер с выходной мощностью до 5 Вт. Аккумуляторное питание обеспечивает максимальное удобство при работе в полевых условиях. Настоящий "спортивный снаряд" для установки рекордов. Обеспечивает работу в КВ(160-10), 6, 2-метровых и 70-сантиметровых диапазонах. Выходная мощность до 5 Ватт, все основные виды модуляции (SSB, CW, FM, AM, цифровые). Большой двухцветный ЖКИ, широкий набор сервисных функций обеспечивают максимальное удобство при работе в полевых условиях.


Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 0,1-0,5/0,5-1,8/1,8-28/28-30/50-54/144/430
ПРД - 1,8-28/28-30/50-54/144/430
Количество каналов: 200
Диапазон рабочих температур,°С от -10°С до + 60°С
Стабильность частоты, ppm ±5
Вид излучения A1; A3; A3J; F3; F1; F2
Напряжение питания, В 8-16
Габариты, мм 135 x 38 x 165
Вес, кг 1,17 c FBA-28
Приемник
Чувствительность, мкв 0,2(A1,A3J,F3);2(A3)
Ширина кривой избирательности (-6дБ/-60дБ), кГц 0,5/2,2(A1); 2,3/4,7(A3J); 6/20(A3); 15/30(F3)
Подавление по ПЧ, дБ 70
Подавление зеркального канала, дБ 70
Выходная мощность ЗЧ, Вт 1
Передатчик
Выходная мощность, Вт. 1,5-5,0
Расстройка, кГц ± 5
Подавление гармоник, дБ 60
Соответствие стандарту -
Гарантия: 1 год

Аксессуары

md200 mls-100 mh36
MD-200A8X MLS-100 MH-36E8J
Высококачественный настольный микрофон  Выносной динамик Гарнитура
yh77sta tcxo9 yf122s
YH-77STA TCXO-9 YF-122S
Stereo наушники 0.5 ppm плата высокостабильного генератора  SSB фильтр (2.3 kHz/4.7kHz:-6dB/-66dB)
yf122c  YF-122CN  ATAS-251 1
YF-122C YF-122CN Atas-25
CW фильтр (500 kHz/2kHz:-6dB/-60dB) CW фильтр (300 kHz/1kHz:-6dB/-60dB) КВ/УКВ  переносная  атенна
ADMS-4A ct62 ct39
ADMS-4A CT-62 CT-39A
Программное обеспечение Кабель сопряжения с компьютером Кабель под звуковую плату

YAESU FT-857

YAESU FT-857

Описание

Радиостанция ориентирована на любителей путешествий. Выезжаете в горы или вылетаете на экзотические острова, радиостанция не отяготит Вас своим весом и размерами. Множество функций, анализатор спектра и автоматический контроль усиления позволят Вам провести успешные связи на всех «бендах».

Несмотря на небольшие габариты, FT-857 содержит многие функции, присущие в прошлом только полноразмерным любительским трансиверам. Это многофункциональный жидкокристаллический дисплей, работа на двух частотах, цифровая обработка сигналов (адаптивная фильтрация в полосе полезного сигнала, автоматическая режекция помехи в полосе сигнала, шумоподавление, регулировка АЧХ микрофонного усилителя), регулировка усиления по РЧ, аттенюация принимаемого сигнала, регулировка уровня шумоподавления и многие другие функции.

Кроме режима прямого ввода частоты в любительских диапазонах, трансивер поддерживает режим клонинга. Трансивер поставляется в комплекте с микрофоном и автомобильным крепежом. В качестве дополнительного оборудования для FT-857 поставляются фильтры для улучшения характеристик режимов CW и SSB, линейные усилители мощности, автоматические антенные тюнеры, антенны, DTMF - микрофоны и другая техника, призванная сделать работу с трансивером максимально комфортной и продуктивной.

Характеристики

Технические характеристики

Диапазон частот, МГц:

TX: любительские диапазоны 160-6 м, 2 м, 70 см
RX: 0.1 - 56 МГц, 76 - 108 МГц, 118 - 164 МГц, 420 - 470 МГц
Тип излучения A1 (CW), A3J (LSB/USB), A3 (AM), F1 (пакет 9600 бит/сек), F2 (пакет 1200 бит/сек) F3 (FM)
Шаг настройки синтезатора 10 Гц (CW,SSB) 100 Гц (AM/FM)
Рабочая температура - 10 - + 50 град. С
Напряжение питания 13.8 В
Габариты, мм 155 х 52 х 233 мм
Вес, кг 2.1 кг

Приемник

Чувствительность при 10 дБ SINAD для SSB/CW/AM и 12 дБ для FM, мкВ
SSB/CW
AM-N
FM
100 - 1800 кГц
-
32
-
1.8 - 28 МГц
0.2
2
-
28 - 30 МГц
0.2
2
0.5
50 - 54 МГц
0.125
1
0.2
144 МГц
0.125
-
0.2
430 МГц
0.125
-
0.2
Ослабление сигналов ПЧ 60 дБ
Подавление зеркального канала 60 дБ
Передатчик
Выходная мощность, Вт. 160-6 м - 100 Вт (25 Вт несущей АМ)
2 м - 50 Вт (12.5 Вт несущей АМ)
70 см - 20 Вт (5 Вт несущей АМ)
Внеполосные излучения < 40 dBc

Аксессуары

md200 mh59a8j mh36
MD-200A8X MH-59A8J MH-36E8J
Высококачественный настольный микрофон  DTMF гарнитура Гарнитура
yh77sta TCXO-9 YF-122S
YH-77STA TCXO-9 YF-122S
Stereo наушники 0.5 ppm плата высокостабильного генератора  SSB фильтр (2.3 kHz/4.7kHz:-6dB/-66dB)
YF-122C  YF-122CN  atbk100
YF-122C YF-122CN ATBK-100
CW фильтр (500 kHz/2kHz:-6dB/-60dB) CW фильтр (300 kHz/1kHz:-6dB/-60dB) VHF/UHF противовесы к антенне ATAS-120
fp-1023a atas120 ysk857kit
FP-1030A ATAS-120 YSK-857
Универсальный блок питания (25A) Автомобильная автоматическая антенна Комплект для выноса передней панели
fc30 CT-62 CT-39A
FC-30 CT-62 CT-39A
Антенный тюнер Кабель сопряжения с компьютером Кабель под звуковую плату
ct58 vl1000vp1000
CT-58 VL-1000 + VP-1000
DATA кабель HF/50 MHz 1kW Усилитель/блок питания

YAESU FT-897

YAESU FT-897

Описание

Мощный вседиапазонный трансивер, имеющий все атрибуты представителей своего класса, размещен в компактном прочном корпусе. Ручка для переноски делает его мобильным во всех отношениях. Организуете экспедицию? Тогда это то, что Вам нужно!

Всеволновый трансивер с возможностью работы в диапазоне: MF, HF, VHF, UHF готов для работы в режимах SSB, CW, AM, FM и цифровых режимах. Разработанный для работы как от сети, так и от баттареи, этот трансивер выдаёт 100 Вт мощности при использовании 13.8-вольтового источника или переменного тока и 20 Вт при питании от опциональной Ni-MH баттареи FNB-78. FT-897 объединяет в себе возможности больших трансиверов при очень скромных габаритах. Двойной VFO, операции с разделённой частотой, DSP, выбор режима работы AGC, IPO, встроенный электронный ключ, память на 200 номеров и многое другое умещается в корпусе размером 200 х 80 х 262 мм.

Характеристики

Технические характеристики

Диапазон частот, МГц:

TX: любительские диапазоны 160-6 м, 2 м, 70 см
RX: 0.1 - 56 МГц, 76 - 108 МГц, 118 - 164 МГц, 420 - 470 МГц
Диапазон рабочих температур,°С от -10°С до + 60°С
Стабильность частоты, ppm ±4 в течении первого часа работы, за±1 при температуре 25°С
±0.5 после прогрева с помощью опционального TCXO-9
Вид излучения F1(9600 bps), F2, USB, LSB, CW, AM, FM
Напряжение питания, В 13,8
Габариты, мм 200 x 80 x 262
Вес, кг 3,9 (без баттареи, антенны и микрофона)

Приемник

Чувствительность, мкв SSB,CW-0,25;VHF,UHF-0,16
Ширина кривой избирательности (-6дБ/-60дБ), кГц SSB,CW-2,2/4,5; AM-6/20; FM-15/30; FM-N-9/25
Подавление по ПЧ, дБ 60
Подавление зеркального канала, дБ 60
Выходная мощность ЗЧ, Вт 2,5
Передатчик
Выходная мощность, Вт. SSB/CW/FM: 100 (160-6 метров), 50 (2 метра), 20 (0.7 метра)
AM: 25 (160-6 метров), 12.5 (2 метра), 5 (0.7 метра)
Расстройка, кГц ±±2,5 в FM-N)
Подавление гармоник, дБ 50(HF), 60(VHF,UHF)
Соответствие стандарту -
Гарантия: 1 год

Аксессуары

md200 MH-59A8J MH-36E8J
MD-200A8X MH-59A8J MH-36E8J
Высококачественный настольный микрофон  DTMF гарнитура Гарнитура

YH-77STA MLS-100 YF-122S
YH-77STA MLS-100 YF-122S
Stereo наушники Выносной динамик  SSB фильтр (2.3 kHz/4.7kHz:-6dB/-66dB)

YF-122C

YF-122CN

ATBK-100
YF-122C YF-122CN ATBK-100
CW фильтр (500 kHz/2kHz:-6dB/-60dB) CW фильтр (300 kHz/1kHz:-6dB/-60dB) VHF/UHF противовесы к антенне ATAS-120

FP-1030A dsp2 FC-40
FP-1030A DSP-2 FC-40
Универсальный блок питания (25A) Плата цифровой обработки голоса Внешний  антенный   тюнер

FC-30 CT-62 CT-39A
FC-30 CT-62 CT-39A
Антенный тюнер Кабель сопряжения с компьютером Кабель под звуковую плату

CT-58 VL-1000+VP-1000 ATAS-120
CT-58 VL-1000 + VP-1000 ATAS-120
DATA кабель HF/50 MHz 1kW Усилитель/блок питания Автомобильная автоматическая антенна

mmb80

MMB-80
Автомобильный кронштейн



YAESU FT-9000 DX

YAESU FT-9000 DX

Описание

Радиостанция FT DX 9000
Динамичные условия, в которых Вы работаете, требуют наиболее эффективного управления Вашей радиостанцией. Недостаточно просто получать и передавать сигналы. Вам нужно преобразовывать свои знания и интуицию об условиях распространения радиоволн и опыт заложенный производителем . Каждый раз, включая радиостанцию YAESU FT DX 9000, Вы будете изумляться тому, насколько она превосходит Ваши ожидания.
Это радиостанция, которую могло создать только YAESU. Радиостанция, которая будет удивлять и вдохновлять Вас.
Элитная радиостанция для избранных пользователей... для Вас!

Высокоточные аналоговые измерительные приборы Радиостанция FT dx 9000 имеет изготовленные по заказу прецизионные (86мм)
аналоговые приборы, предоставляющие великолепный обзор благодаря широкой шкале и яркому, с подсветкой, шрифту (используется 20 белых
светодиодных цифрых символа). Левый прибор отображает индикацию уровней принятого и переданного сигналов (S-meter) и показывает
значение КСВ, используется главным образом для первого приѐмника. Правый прибор служит S метром второго приемника и показывает
значение ALC цепочки, объединяя показания выходной мощности в зависимости от компрессии речевого сигнала и значения мощности
подводимой к выходному каскаду передатчика. В версии Contest MP два дополнительных прибора на правой стороне передней панели
позволяют отслеживать значение выходной мощности, величину смещения, КСВ, температуру выходного каскада; и в версии D эти параметры
отображаются на 6,5 дюймовом TFT дисплее!

  1. Для снижения фазовых шумов синтезатора применен новый
    HRDDS (High Resolution Direct Digital Synthesizer) с опорником частотой 400 МГц.
  2. Частоты ПЧ - 40 МГц, 455 кГц, 30 кГц. Второй приемник выполнен абсолютно идентичным основному - от ВЧ до НЧ каскадов. Для Contest - второй приемник опция.
  3. УВЧ - 2 SST310, первый смеситель двойной активный балансный - 4 шт. SST310. Напряжение питания входной части - 22 В. IP3 - как минимум +40 дБм. УВЧ на 50 МГц - отдельный малошумящий на 2-х 2SK520.
  4. Преселектор (VRF), полоса пропускания 100 кГц по уровню -40дБ.
  5. Три переключаемых четырехполюсных кварцевых фильтра по первой ПЧ (40 МГц) - 3, 6, 15 кГц.
  6. DSP - 32 бит TI TMS320C6711. Одной из основных задач при разработке ставилось придание звуку "Аналогового" характера, как более приемлемого для контест операторов.
    Разработан новый набор характеристик DSP фильтров "Contour", для придания звуку более натурального характера при сохранении высокого уровня подавления помех вне полосы пропускания.
  7. Высокодобротные входные фильтры на катушках диаметром 28 мм. Добротность болле 300, полоса пропускания по уровню -3дБ 12кГц на 160 м. (450 кГц по уровню - 30 дБ). Перестраиваются с передней панели с помощью шагового мотора вместе с VRF. Состоит из 3-х модулей - для 160, для 80/40 и для 30/20 метров. В версии D установлены все три модуля, в других версиях это опция.
  8. Термостатированный опорный генератор - стабильность частоты 0,03 ppm от -10 до +60 градусов.
  9. Выходной каскад на MOS FET SD2931, с напряжением питания 50 В. Версии на 400 и 200 Ватт используют одинаковые транзисторы но разные системы охлаждения.
  10. Есть возможность управления напряжением смещения выходного каскада с передней панели, от класса А до AB.
    В режиме класса А 400 ваттная версия выдает 100 Ватт, при уровне третьей гармоники ниже -50 дБ.
    В версии 200 ватт, возможно получить 75 Ватт в режиме класса А.
  11. XLR разъемы для микрофона - как на новых хэйловских и почти всех профессиональных микрофонах. Есть и стандартный разъем на задней панели.
  12. 3-х полосный микрофонный эквалайзер.

Характеристики

Технические характеристики

Диапазон частот, МГц: ПРМ - 160 Meters
ПРД - 0,03-60
Количество каналов: 5x99
Диапазон рабочих температур,°С от -10°С до + 60°С
Стабильность частоты, ppm ±0,03
Вид излучения CW, SSB, RTTY, Packet, AM, FM
Напряжение питания, В 90-264
Габариты, мм 518 x 165 x 438,5
Вес, кг 30

Приемник

Чувствительность, мкв 0,2
Ширина кривой избирательности (-6дБ/-60дБ), кГц SSB 2,4/3,6; CW 0,5/0,7
Подавление по ПЧ, дБ 80
Подавление зеркального канала, дБ 70
Выходная мощность ЗЧ, Вт 2,5
Передатчик
Выходная мощность, Вт. 200
Расстройка, кГц девиация FM ± ±5
Подавление гармоник, дБ 60
Соответствие стандарту -
Гарантия: 1 год

Аксессуары

md200 MD-100ABX FH-2
MD-200A8X MD-100ABX FH-2
Высококачественный настольный микрофон  Настольный микрофон Пульт управления

YH-77STA YF-122C YF-122CN
YH-77STA YF-122C YF-122CN
Stereo наушники CW фильтр (500 kHz/2kHz:-6dB/-60dB) CW фильтр (300 kHz/1kHz:-6dB/-60dB)

RF-160

RF-80/40

RF-30/20
RF-160 RF-80/40 RF-30/20
Преселектор на 160м Преселектор на 80/40 м Преселектор на 30/20 м

dmu2000 sp-2000 VL-1000+VP-1000
DMU-2000 SP-2000 VL-1000 + VP-1000
Блок для вывода информации на монитор Выносной громкоговоритель HF/50 MHz 1kW Усилитель/блок питания

YAESU FT-9000 MP

YAESU FT-9000 MP

Описание

КВ трансивер Yaesu FT DX 9000 вобрал в себя весь опыт предыдущих поколений, а также много нового, что делает его лучшим в элитном классе базовых станций.

Современная обстановка в любительском эфире, особенно во время соревнований и экспедиций, заставляет по-новому взглянуть на проблему линейности входных цепей качественного трансивера. Именно поэтому инженерами компании Yaesu особое внимание уделялось получению наилучших значений таких важных параметров, как шумы гетеродинов, динамический диапазон по блокированию и динамический диапазон по интермодуляции. Важно чтобы все эти параметры были взаимно сбалансированы.

В новом трансивере Yaesu FT DX 9000 впервые применен синтезатор частот прямого синтеза HRDDS (High Resolution Direct Digital Synthesizer) c опорной частотой 400 МГц. Трансивер имеет два абсолютно идентичных приемника.

На входе приемника используется, хорошо зарекомендовавший себя в трансиверах Yaesu FT-1000MP MARK V, пассивный преселектор (VRF) или новая разработка, так называемая µ–резонансная схема, основанная на изменении резонансной частоты катушки с высокой добротностью. Сердечник перемещается внутри катушки при помощи малошумящего шагового двигателя, который управляется с передней панели. Эта схема позволяет получить полосу пропускания по входу лучше, чем с VRF. Диапазон работы схем 1,8 МГц, 3,5/7 МГц, 10/14 МГц.

Двухтактный УВЧ и двойной балансный первый смеситель на транзисторах FET SST310 имеют прекрасную линейность и низкий уровень шума. По первой ПЧ используются лестничные фильтры 3, 6 или 15 кГц. Вторая ПЧ – 455 кГц. Окончательная обработка сигнала проводится 32-битным DSP процессором на частоте 30 кГц. Примененные решения позволили получить значения IP3 +40 дБм и лучший динамический диапазон на рынке. Yaesu FT DX 9000MP

В зависимости от выходной мощности имеются две версии: 200 Вт со встроенным источником питания (FT DX 9000D) и 400 Вт с питанием от внешнего источника (FT DX 9000MP). В обоих версиях имеется возможность перевода режима выходного каскада в класс А, что значительно снижает побочные излучения. Выходная мощность в этом режиме 75 Вт и 100 Вт соответственно. Напряжение смещения можно изменять с передней панели от класса А до АВ. Надежность передатчику придает использование объемного радиатора и тихий низкоскоростной вентилятор диаметром 120 мм.

К другим особенностям следует отнести большой многофункциональный TFT дисплей (только FT DX 9000D), 4 антенных разъема плюс 2 только на прием, разъем для подключения интерфейса поворотного устройства, прямое подключение звуковой карты, РС, клавиатуры, порт Flash памяти для сохранения настроек и другие программные и аппаратные возможности для DX и Contest работы.

Характеристики

Технические характеристики
Диапазон частот ПРМ-30 кГц-60 МГц, ПРД - 160-6 м
Количество каналов: 100
Диапазон рабочих температур,°С -10° C…+60° С
Стабильность частоты, ppm ±0,03
Шаг 1/10 Гц (SSB/CW/AM), 100 Гц (FM)
Напряжение питания, В 90-264 В
Габариты, мм 518х165х438,5
Вес, кг 30
Приемник
Чувствительность, мкв 0.1-1.8 МГц 2 мкВ; 160-10 m 0.2 мкВ; 10 m 0.2 мкв; 6 m 0.125 мкВ;
Коэффициент зеркальных помех dB 70
Промежуточные частоты VFO-A: 40.455 МГц/455 кГц/30 кГц (24 кГц FM) VFO-B: 40.455 МГц/450 кГц/30 кГц (24 кГц FM)
Входное сопротивление антенны 50 Ом, несимметричная (тюнер выключен) 16,7 – 150 Ом, несимметричная (тюнер включен, 160-6 м, только передача) 25-100 Ом, несимметричная (тюнер включен, 6 м, только передача)
Передатчик
Выходная мощность, Вт. 5-400
Подавление побочных излучений 80 дб
Подавление несущей 70 дб
Подавление нежелательной боковой полосы 80 дБ
АЧХ тракта НЧ -6 дБ (400-2600 Гц)

Аксессуары

md200 MD-100ABX FH-2
MD-200A8X MD-100ABX FH-2
Высококачественный настольный микрофон  Настольный микрофон Пульт управления

YH-77STA YF-122C YF-122CN
YH-77STA YF-122C YF-122CN
Stereo наушники CW фильтр (500 kHz/2kHz:-6dB/-60dB) CW фильтр (300 kHz/1kHz:-6dB/-60dB)

RF-160

RF-80/40

RF-30/20
RF-160 RF-80/40 RF-30/20
Преселектор на 160м Преселектор на 80/40 м Преселектор на 30/20 м

dmu2000 sp-2000 VL-1000+VP-1000
DMU-2000 SP-2000 VL-1000 + VP-1000
Блок для вывода информации на монитор Выносной громкоговоритель HF/50 MHz 1kW Усилитель/блок питания



YAESU FTDX9000 Contest

YAESU FTDX9000 Contest

Описание

В зависимости от выходной мощности имеются две версии FT-9000: 200 Вт со встроенным источником питания (FT DX 9000D) и 400 Вт с питанием от внешнего источника (FT DX 9000MP). В обеих версиях имеется возможность перевода режима выходного каскада в класс А, что значительно снижает побочные излучения. Выходная мощность в этом режиме 75 Вт и 100 Вт соответственно. Напряжение смещения можно изменять с передней панели от класса А до АВ. Надежность передатчику придает использование объемного радиатора и тихий низкоскоростной вентилятор диаметром 120 мм.

Кроме того, выпускается 200 ваттная версия трансивера специально для соревнований (FT DX 9000 Contest), несколько функционально упрощенный.

  • Диапазон частот: 160-10 м и 50-54 мГц
  • Режимы: CW, SSB, AM, FM, RTTY, Packet

Характеристики

Технические характеристики
Диапазон частот ПРМ-30 кГц-60 МГц, ПРД - 160-6 м
Количество каналов: 100
Диапазон рабочих температур,°С -10° C…+60° С
Стабильность частоты, ppm ±0,03
Шаг 1/10 Гц (SSB/CW/AM), 100 Гц (FM)
Напряжение питания, В 90-264 В
Габариты, мм 518х165х438,5
Вес, кг 30
Приемник
Чувствительность, мкв 0.1-1.8 МГц 2 мкВ; 160-10 m 0.2 мкВ; 10 m 0.2 мкв; 6 m 0.125 мкВ;
Коэффициент зеркальных помех dB 70
Промежуточные частоты VFO-A: 40.455 МГц/455 кГц/30 кГц (24 кГц FM) VFO-B: 40.455 МГц/450 кГц/30 кГц (24 кГц FM)
Входное сопротивление антенны 50 Ом, несимметричная (тюнер выключен) 16,7 – 150 Ом, несимметричная (тюнер включен, 160-6 м, только передача) 25-100 Ом, несимметричная (тюнер включен, 6 м, только передача)
Передатчик
Выходная мощность, Вт. 5-200
Подавление побочных излучений 80 дб
Подавление несущей 70 дб
Подавление нежелательной боковой полосы 80 дБ
АЧХ тракта НЧ -6 дБ (400-2600 Гц)

Аксессуары

md200 MD-100ABX FH-2
MD-200A8X MD-100ABX FH-2
Высококачественный настольный микрофон  Настольный микрофон Пульт управления

YH-77STA YF-122C YF-122CN
YH-77STA YF-122C YF-122CN
Stereo наушники CW фильтр (500 kHz/2kHz:-6dB/-60dB) CW фильтр (300 kHz/1kHz:-6dB/-60dB)

RF-160

RF-80/40

RF-30/20
RF-160 RF-80/40 RF-30/20
Преселектор на 160м Преселектор на 80/40 м Преселектор на 30/20 м

dmu2000 sp-2000 vl-1000
DMU-2000 SP-2000 VL-1000 + VP-1000
Блок для вывода информации на монитор Выносной громкоговоритель HF/50 MHz 1kW Усилитель/блок питания

YAESU FT-950

YAESU FT-950

Описание

Yaesu FT-950 - новая радиостанция от Vertex Standard, долгожданная модель, пришедшая на смену FT-920. В трансивере FT-950 продолжены традиции обновлений модельного ряда FT dx-9000 и FT-2000. Трехгетеродинная архитектура с переключаемым roofing-фильтром по I ПЧ на 3/6/15 кГц, многопрофильный DSP процессор, опциональные диапазонные преселекторы и блок вывода информации на монитор делают трансивер FT-950 интересным как для нужд DX-энтузиастов, так и для достижения высоких результатов в радиоспорте.


Характеристики

Технические характеристики

Диапазон частот

ПРМ - 30 кГц-56 МГц
ПРД - 160-6 М
Количество каналов: 100
Диапазон рабочих температур,°С -10°С +50°С
Стабильность частоты, ppm 0.5
Шаг 1/10 Гц (SSB/CW/AM), 100 Гц (FM)
Напряжение питания, В 13,8
Габариты, мм 365х115х315
Вес, кг 9.8

Приемник

Чувствительность, мкв SSB,CW-0,2;AM-2; FM-0,5
Ширина кривой избирательности (-6дБ/-60дБ), кГц SSB 2.4/3.6; CW 0.5/0.75; AM 6/15
Подавление по ПЧ, дБ 70
Подавление зеркального канала, дБ 70
Выходная мощность ЗЧ, Вт 2.5
Передатчик
Выходная мощность, Вт. 5-100
Подавление побочных излучений 60 дб
Подавление несущей 60 дб
Подавление нежелательной боковой полосы ±5 кГц/±2.5 кГц
АЧХ тракта НЧ -6 дБ (300-2700 Гц)

Аксессуары

md-200a8x MD-100ABX FH-2
MD-200A8X MD-100A8X FH-2
Высококачественный настольный микрофон  Настольный микрофон Пульт управления

YH-77STA fc-40 DVS-6
YH-77STA FC-40 DVS-6
Stereo наушники Автоматический антенный тюнер Плата голосового синтезатора

RF-160

RF-80/40

RF-30/20
RF-160 RF-80/40 RF-30/20
Преселектор на 160м Преселектор на 80/40 м Преселектор на 30/20 м

DMU-2000 VL-1000+VP-1000
DMU-2000 VL-1000 + VP-1000
Блок для вывода информации на монитор HF/50 MHz 1kW Усилитель/блок питания

YAESU FT-2000

YAESU FT-2000

Описание

Вседиапазонный КВ трансивер. Является продолжением легендарной версии КВ трансиверов Yaesu FT-1000.

В КВ-трансиверах Yaesu FT-2000 реализовано все лучшее, признанное профессионалами и радиолюбителями, что было применено в легендарной семье КВ-трансиверов Yaesu FT-1000 и Yaesu FT DX 9000. Компанией Vertex Standard выпускаются трансиверы с выходной мощностью 100 и 200 Ватт.

  • 100-ваттная версия КВ-трансивера Yaesu FT-2000 имеет встроенный источник питания переменного тока, а также можно использовать внешний источник 13,8 В.
  • 200-ваттная версия трансивера (Yaesu FT-2000D) питается только от внешнего источника.

Характеристики

Технические характеристики

Диапазон частот

ПРМ - 30 кГц-60 МГц
ПРД - 160-6 М
Количество каналов: 100
Диапазон рабочих температур,°С -10°С +50°С
Стабильность частоты, ppm ±5
Шаг 1/10 Гц (SSB/CW/AM), 100 Гц (FM)
Напряжение питания, В 13,8
Габариты, мм 410х135х350
Вес, кг 15

Ток потребления

В режиме приема при отсутствии сигнала

70 ВА

В режиме приема при наличии сигнала

80 ВА

В режиме передачи (100 Вт)

450 ВА

Приемник

Чувствительность, мкв SSB,CW-0,16;AM-2; FM-0,5
Ширина кривой избирательности (-6дБ/-60дБ), кГц FM 1,8/3,6; CW, RTTY, Packet 0,5/1,8; AM 4/14; FM 19
Подавление по ПЧ, дБ 80
Подавление зеркального канала, дБ 80
Выходная мощность ЗЧ, Вт 4
Передатчик
Выходная мощность, Вт. 5-100
Подавление побочных излучений 60 дб
Подавление несущей 60 дб
Подавление нежелательной боковой полосы ±5 ±2.5 кГц
АЧХ тракта НЧ -6 дБ (300-2700 Гц)

Аксессуары

md200 MD-100ABX FH-2
MD-200A8X MD-100ABX FH-2
Высококачественный настольный микрофон  Настольный микрофон Пульт управления

YH-77STA YF-122C YF-122CN
YH-77STA YF-122C YF-122CN
Stereo наушники CW фильтр (500 kHz/2kHz:-6dB/-60dB) CW фильтр (300 kHz/1kHz:-6dB/-60dB)

RF-160  RF-80/40  RF-30/20
RF-160 RF-80/40 RF-30/20
Преселектор на 160м Преселектор на 80/40 м Преселектор на 30/20 м

DMU-2000 SP-2000 VL-1000+VP-1000
DMU-2000 SP-2000 VL-1000 + VP-1000
Блок для вывода информации на монитор Выносной громкоговоритель HF/50 MHz 1kW Усилитель/блок питания

YAESU FT-2000D

YAESU FT-2000D

Описание

Вседиапазонный КВ трансивер. Отличается от FT-2000 большей выходной мощностью (200 Вт) и наличием внешнего блока питания.

В КВ-трансиверах Yaesu FT-2000D реализовано все лучшее, признанное профессионалами и радиолюбителями, что было применено в легендарной семье КВ-трансиверов Yaesu FT-1000 и Yaesu FT DX 9000. Компанией Vertex Standard выпускаются трансиверы с выходной мощностью 100 и 200 Ватт.

  • 200-ваттная версия трансивера Yaesu FT-2000D имеет внешний блок питания, который поставляется в комплекте.

Характеристики

Технические характеристики

Диапазон частот

ПРМ - 30 кГц-60 МГц
ПРД - 160-6 М
Количество каналов: 100
Диапазон рабочих температур,°С -10°С +50°С
Стабильность частоты, ppm ±5
Шаг 1/10 Гц (SSB/CW/AM), 100 Гц (FM)
Напряжение питания, В 13,8
Габариты, мм 410х135х350
Вес, кг 17,5

Приемник

Чувствительность, мкв SSB,CW-0,16;AM-2; FM-0,5
Ширина кривой избирательности (-6дБ/-60дБ), кГц FM 1,8/3,6; CW, RTTY, Packet 0,5/1,8; AM 4/14; FM 19
Подавление по ПЧ, дБ 80
Подавление зеркального канала, дБ 80
Выходная мощность ЗЧ, Вт 4
Передатчик
Выходная мощность, Вт. 10-200
Подавление побочных излучений 60 дб
Подавление несущей 60 дб
Подавление нежелательной боковой полосы ±5 ±2.5 кГц
АЧХ тракта НЧ -6 дБ (300-2700 Гц)

Аксессуары

md200 MD-100ABX FH-2
MD-200A8X MD-100ABX FH-2
Высококачественный настольный микрофон  Настольный микрофон Пульт управления

YH-77STA YF-122C YF-122CN
YH-77STA YF-122C YF-122CN
Stereo наушники CW фильтр (500 kHz/2kHz:-6dB/-60dB) CW фильтр (300 kHz/1kHz:-6dB/-60dB)

RF-160  RF-80/40  RF-30/20
RF-160 RF-80/40 RF-30/20
Преселектор на 160м Преселектор на 80/40 м Преселектор на 30/20 м

DMU-2000 SP-2000 VL-1000+VP-1000
DMU-2000 SP-2000 VL-1000 + VP-1000
Блок для вывода информации на монитор Выносной громкоговоритель HF/50 MHz 1kW Усилитель/блок питания

YAESU FT-1000MP MARK V

YAESU FT-1000MP MARK V

Описание

Вседиапазонный КВ трансивер. Один из первых трансиверов, в котором преодолен барьер 100 дБ для динамического диапазона. Синтез аналогового и многократного цифрового (EDSP) методов обработки сигнала, широкое применение электромеханических фильтров, эффективная АРУ обеспечивают уверенный прием самых слабых сигналов и создают ощущение кристально чистого эфира даже при высоком уровне помех. Имеются два независимых приемных тракта, встроенный антенный тюнер. Безукоризненный дизайн, удобное меню, широчайший спектр сервисных возможностей позволяют трансиверу уверенно лидировать среди других моделей уверенно лидировать среди других моделей приемопередатчиков КВ диапазона.


Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 0,1-30
ПРД - 1,8-30
Количество каналов: 100
Диапазон рабочих температур,°С от -10°С до + 50°С
Стабильность частоты, ppm ±5
Вид излучения USB/ LSB, CW, FSK, AM, FM
Напряжение питания, В 13,8; 30 DC
Габариты, мм 410 x 135 x 347
Вес, кг 14
Приемник
Чувствительность, мкв SSB,CW-0,16;AM-2; FM-0,5
Ширина кривой избирательности (-6дБ/-60дБ), кГц SSB,CW 1,8/3,6 ; CW, RTTY, Packet 0,5/1,8; AM 4/14; FM 19
Подавление по ПЧ, дБ 80
Подавление зеркального канала, дБ 80
Выходная мощность ЗЧ, Вт 4
Передатчик
Выходная мощность, Вт. 200 (50-AM)
Расстройка, кГц ± 2,5
Подавление гармоник, дБ 50
Соответствие стандарту -
Гарантия: 1 год

Аксессуары

Гарнитуры и принадлежности
MD-100A8X Микрофон настольный
MH-31B8 Микрофон
SP-8 Выносной динамик
Дополнительные аксессуары
VL-1000 Линейный усилитель

YAESU FT-840

YAESU FT-840

Описание

Нет смысла представлять радиостанцию, которая стала эпохой. Трансивер, который не испугает новичка и позволит для души посидеть в эфире ветерану. Свой антенный тюнер и динамик с блоком питания позволят усилить характеристики радиостанции не заменяя его на другую модель. Компактный всережимный КВ трансивер. Имеет LCD дисплей, автоматический контроль усиления (GS), автоматический микропроцессорный контроль антенного тюнера, непосредственный цифровой синтез рабочих частот, IF управление, CTCSS тональный кодер/декодер. Трансивер имеет возможность дистанционного управления.


Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 0,1-30
ПРД - 1,8-30
Количество каналов: 100
Диапазон рабочих температур,°С от -10°С до + 50°С
Стабильность частоты, ppm ±2
Вид излучения USB, LSB, CW, AM, FM
Напряжение питания, В 13,5
Габариты, мм 238 x 93 x 243
Вес, кг 4,5
Приемник
Чувствительность, мкв SSB,CW-0,25;AM-1;FM-0,5
Ширина кривой избирательности (-6дБ/-60дБ), кГц CW(Y)-0,5/1,8; SSB,CW,AM(Y)-2,2/5; AM(Ш)-6/14; FM-8/19
Подавление по ПЧ, дБ 60
Подавление зеркального канала, дБ 70
Выходная мощность ЗЧ, Вт 1,5
Передатчик
Выходная мощность, Вт. 100(25-AM)
Расстройка, кГц ± 2,5
Подавление гармоник, дБ 50(от пика)
Соответствие стандарту -
Гарантия: 1 год

Аксессуары

Блоки питания
FP-800 Блок питания
Гарнитуры и принадлежности
MD-1С8 Микрофон настольный
SP-6 Выносной динамик

YAESU FT-847

YAESU FT-847


PDF

Материалы для этой радиостанции отсутствуют.

Описание

Всеволновый трансивер с возможностью работы в диапазоне: HF, 50MHz, VHF, UHF, готов для работы в режимах SSB, CW, HSCW, AM, FM пакетной передачи данных, SSTV, RTTY с возможностью DSP и полнодуплексной работы через спутниковый ретранслятор. Компактный корпус вмещает также DSP систему, улучшающую соотношение сигнал-шум, малошумящие цифровой синтезатор и предусилитель.


Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 0,1-30/36-76/108-174/420-512
ПРД - 0,1-30/36-76/146-174/420-470
Количество каналов: 80
Диапазон рабочих температур,°С от -10°С до + 50°С
Стабильность частоты, ppm ±2
Вид излучения F1(9600 bps), F2, ASFK, USB, LSB, CW, AM, FM
Напряжение питания, В 13,8
Габариты, мм 260 x 86 x 270
Вес, кг 7,0
Приемник
Чувствительность, мкв SSB,CW-0,25;VHF,UHF-0,16
Ширина кривой избирательности (-6дБ/-60дБ), кГц CW(Y)-0,5/2; SSB,CW-2,2/4,5; AM(Y)-2,2/4,5; FM-15/20;FM(Y)-9/20
Подавление по ПЧ, дБ 60
Подавление зеркального канала, дБ 60
Выходная мощность ЗЧ, Вт 1,5
Передатчик
Выходная мощность, Вт. 100(HF), 50(VHF,UHF)
Расстройка, кГц ± 5 (±2,5 в FM-N)
Подавление гармоник, дБ 40(HF), 60(VHF,UHF)
Соответствие стандарту -
Гарантия: 1 год

Аксессуары

Блоки питания
FP-1030A Блок питания
Гарнитуры и принадлежности
MD-100A8X Микрофон настольный
MH-36D8 Выносной динамик

YAESU FT-920

YAESU FT-920


PDF

Материалы для этой радиостанции отсутствуют.

Описание

Всережимный КВ трансивер имеет большой LCD дисплей позволяющий контролировать основные параметры, автоматический антенный тюнер, непосредственный ввод частоты с клавиатуры, автоматический контроль усиления (AGS), автоматический микропроцессорный контроль антенного тюнера, различные функции сканирования каналов, встроенный анализатор спектра принимаемого сигнала, непосредственный цифровой синтез рабочих частот, CTCSS тональный кодер / декодер.


Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 0,1-30, 48-56
ПРД - 1,8-30, 48-56
Количество каналов: 100
Диапазон рабочих температур,°С от -10°С до + 50°С
Стабильность частоты, ppm ±2 (TCXO-7)
Вид излучения USB, LSB, CW, FSK, AM, FM
Напряжение питания, В 13,5
Габариты, мм 410 x 135 x 316
Вес, кг 11,5
Приемник
Чувствительность, мкв SSB-0,13;AM-1,3;FM-0,25
Ширина кривой избирательности (-6дБ/-60дБ), кГц CW(Y)-0,5/1,8; SSB,CW-2,2/5; AM-6/14; FM-12/25
Подавление по ПЧ, дБ <70(HF), <50(VHF)
Подавление зеркального канала, дБ <70
Выходная мощность ЗЧ, Вт 1,5
Передатчик
Выходная мощность, Вт. 100(25)
Расстройка, кГц ± 5 (±2,5)
Подавление гармоник, дБ 50(HF), 60(VHF)
Соответствие стандарту -
Гарантия: 1 год

Аксессуары

Блоки питания
FP-1030A Блок питания
Гарнитуры и принадлежности
MD-100A8X Микрофон настольный
sp-8 Выносной динамик
Приемники и передатчики УВЧ-диапазона корпорации Atmel

Беспроводная связь становится необходимостью для современных встраиваемых приложений, например, для связи с датчиком, к которому невозможно протянуть провода. В настоящее время существует множество различных решений для организации беспроводной связи, например, стандарты 802.11b или Bluetooth для высокоскоростного обмена данными. Для систем, не требующих такой сложности и высоких скоростей, используются другие решения. Особенности низкоскоростных приемников и передатчиков корпорации Atmel Corp. для высокочастотного диапазона расматриваются в данной статье.

Приемники и передатчики

Корпорация Atmel предлагает ряд приемников и передатчиков, работающих в паре на частотах 300–928 МГц. Большую часть этой продукции составляют устройства бывшей компании Temic (в названии первая буква «T»). Все приемники и передатчики Atmel используют узкополосную передачу на одном канале, позволяющую снизить влияние паразитных сигналов. Благодаря узкополосному фильтру промежуточной частоты (ПЧ) с крутым срезом и высокостабильному генератору удается достигнуть избирательности 60 дБ по соседнему каналу. Эти приемники и передатчики применяются в приложениях с низкой скоростью передачи данных (до 32 кбод), таких, как измерение температуры, давления, в датчиках движения, телеметрии, разнообразных счетчиках, бесконтактных ключах, системах сигнализации и безопасности, радиомодемах и т. д. Дальность связи — до 100 м. Используются: передача сигнала с амплитудным и частотным манипулированием, с манчестерским и двухфазным кодированием сигнала, ШИМ-протоколы.

Передатчики

Передатчики работают на частотах 300–928 МГц с различной выходной мощностью, со встроенным или внешним микроконтроллером (МК) (см. табл. 1).

Таблица 1. Передатчики фирмы Atmel

НаименованиеВстроенный МКЧастота передачи, МГцТок потребления/
sleep
Скорость передачи данных, кбодНапря-жение питания, ВВыходная мощность, дБмКорпусТемпера-турный диапазон, °C
U2741B300–45010 мА/350 нА202,2–5,53SSO16–20...+70,
–40...+85
U2745B-310–44010 мА/2 мкА202–43SSO16–40...+85
T5750-868–9288,5 мА/350 нА322–45,5SO8–40...+85
T5753-310–3309 мА/350 нА322–48TSSOP8L–40...+85/+125
T5754-429–4399 мА/350 нА322–47,5TSSOP8L–40...+85/+125
AT86RF401AVR 8-разрядн.,
2K Flash,
128 байт EEPROM,
128 байт SRAM, ISP
264–45623 мА/100 нА102–56TSSOP20–40…+85
ATAx862-3MARC 4-разрядн.
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
310–3309,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-4MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
429–4399,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-8MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
868–9289,5 мА/1 мкА322–410SSO24–40…+125

В качестве внешнего МК фирма Atmel предлагает использовать, например, 4-разрядные МК серии MARC, имеющие низкий ток потребления. В передатчик AT86RF401 встроен 8-разрядный МК AVR. Анонсирована также новая серия передатчиков ATAх862 на базе 4-разрядного МК T44C862 семейства MARC.

Передатчик T5750

Для частот 868–870 МГц и 902–928 МГц Atmel предлагает передатчик T5750, работающий в паре с приемниками T5760/61 (рис. 1). Передатчик и приемники содержат генератор, управляемый напряжением (ГУН), и предварительный делитель частоты.

Благодаря узкой полосе частот приемник имеет высокую чувствительность и хорошее соотношение сигнал-шум.

В передатчик T5750 входят блок фазовой автоподстройки частоты (ФАПЧ), усилитель мощности и кварцевый генератор. В режиме передачи ток потребления составляет 8,5 мА. При отсутствии передачи подачей на выводы ENABLE (вход разрешения) и PA_ENABLE (вход разрешения усилителя мощности PA) (см. рис. 2) сигнала низкого уровня осуществляется переключение микросхемы в режим sleep, ток потребления при этом снижается до 0,35 мкА. Таким образом, литиевый элемент, обычно служащий источником питания в автономных системах, может служить много лет и позволяет использовать такие передатчики, например, в шинах автомобилей для мониторинга давления.

Передатчик имеет тактовый выход для синхронизации работы внешнего микроконтроллера, который используется для кодирования сигналов. T5750 поддерживает амплитудное и частотное манипулирование, имеет одиночный вывод с открытым коллектором для подключения внешней петлевой или l/4 антенны.

Амплитудная и частотная манипуляции

Если на вывод ENABLE передатчика подан высокий уровень, выводы PLL (ФАПЧ) и CLK активизируются. Сигнал тактирования с вывода CLK подается на МК. Подачей соответствующего сигнала на вывод PA_ENABLE осуществляется включение и выключение усилителя мощности PA, то есть реализуется амплитудная манипуляция (АМн) на частоте f1 или манипуляции включение-выключение (OOK, On-Off-Keying) (рис. 3). Для стабилизации кварцевому генератору и ФАПЧ требуется обычно около 1 мс после подачи сигнала высокого уровня на вывод ENABLE, поэтому вывод PA_ENABLE следует удерживать на низком уровне более 1 мс после подачи сигнала ENABLE.

T5750 содержит полностью интегрированную ФАПЧ, из внешних компонентов необходим только внешний резонатор 13,567187 МГц для передачи данных на частоте 868,3 МГц, или 14,296875 МГц — для частоты 915 МГц (см. рис. 3). Конденсатор С3 — разделительный конденсатор по питанию. Постоянное напряжение на выход с открытым коллектором подается через дроссель L1.

Для АМн конденсатор С2 не требуется, для частотной манипуляции (ЧМн) требуются оба конденсатора С1 и С2. После стабилизации кварцевого генератора и ФАПЧ на вывод PA_ENABLE подается высокий уровень для включения усилителя мощности PA (рис. 4).

Передатчик готов для частотной манипуляции. Изменение частоты достигается подключением и отключением конденсатора С2 параллельно нагрузочному конденсатору С1 путем подачи на управляющий вывод МК низкого уровня или переключением его в высокоимпедансное состояние, изменяя таким образом частоту на выходе антенны с f1 на f2 и обратно.

Для уменьшения энергопотребления после окончания передачи на вывод PA_ENABLE должен быть подан сигнал низкого уровня.

Сигнал CLK отключается после подачи на вывод ENABLE сигнала низкого уровня.

Усилитель мощности имеет выход с открытым коллектором, обеспечивающий импульсный ток, практически не зависящий от импеданса нагрузки. Таким образом, уровень выходной мощности определяется импедансом подключаемой нагрузки, и для получения максимальной выходной мощности (5,5 дБм) импеданс антенны должен быть согласован с выводом передатчика.

Для приложений с небольшой дальностью связи рекомендуется использовать печатную петлевую антенну. Основное требование, которому должны соответствовать такие антенны, — это способность возбуждать сильные токи для создания электромагнитного поля.

Выходная мощность антенны определяется значением ее сопротивления излучения: Rrad = 31 кОм (A/l2)2, где А — внутренняя площадь петлевой антенны, l — длина волны передаваемого сигнала. Мощность излучения антенны Prad = Rrad х ILoop2.

Расстояние передачи зависит также от корпуса передатчика, ориентации антенны, конфигурации пространства, в котором происходит передача (открытое, замкнутое), а также типа антенны (печатная, проводная). Например, при выходной мощности передатчика около 3 дБм (U2741B) печатной антенне на плате передатчика и проводной антенне на плате приемника передача может осуществляться в открытом пространстве до 100 м. В других условиях может быть удобнее использовать T5743 или T5754, имеющих большую выходную мощность 8,0 и 7,5 дБм, соответственно.

Передатчик AT86RF401

AT86RF401 представляет собой интеллектуальный миниатюрный передатчик с высокой степенью интеграции на базе 8-разрядного RISC-микроконтроллера AVR. Для организации законченной радиосистемы с манипуляцией включение-выключение (OOK) необходим только кварцевый резонатор, литиевый элемент, три конденсатора, дроссель и петлевая антенна (рис. 5).

AT86RF401 может быть переключен в режим sleep, ток потребления в этом режиме составляет 0,5 мкА.

AT86RF401 имеет программируемый регистр детектора снижения напряжения батареи.

При поступлении сигнала на любую линию ввода-вывода микросхема переходит в режим передачи, при этом происходит активизация цепи генератора синхросигналов для микроконтроллера AVR. Несущая радиосигнала синтезируется с помощью ГУН. Оптимальная настройка ГУН поддерживается с помощью допусков на элементы схемы через использование программно управляемой матрицы на переключаемых конденсаторах.

Внутрисхемно программируемые энергонезависимая память программ (2 кбайт), выполненная по технологии Flash, и память данных (128 байт), выполненная по технологии EEPROM, позволяют осуществлять разработку за короткое время. Имеется также внутреннее статическое ОЗУ объемом 128 байт (SRAM).

Как и во всех микроконтроллерах AVR, короткая команда выполняется за один машинный цикл, который составляет один период тактовой частоты 1,25 МГц. Система команд насчитывает 114 различных инструкций. Для реализации функций передатчика и некоторых дополнительных функций встроенный МК AT86RF401 имеет отличные от стандартных AVR регистры ввода-вывода (таблица 2).

Таблица 2. Регистры ввода-вывода AT86RF401

Адрес (Hex)Наименование регистраФункции
$3FSREGStatus Register
$3ESPHStack Pointer High Register (program to 0.00)
$3DSPLStack Pointer Low Register
$35BL_CONFIGBattery Low Configuration Register
$34B_DETButton Detect Register
$33AVR_CONFIGAVR Configuration Register
$32IO_DATINI/O DATA IN Register
$31IO_DATOUTI/O DATA OUT Register
$30IO_ENABI/O Enable Register
$22WDTCRWatchdog Timer Control Register
$21BTCRBit Timer Control Register
$20BTCNTBit Timer Count Register
$1EDEEARData EEPROM Address Register
$1DDEEDRData EEPROM Data Register
$1CDEECRData EEPROM Control Register
$17LOCKDET2Lock Detector Configuration Register 2
$16VCOTUNEVCO Tuning Register
$14PWR_ATTENPower Attenuation Control Register
$12TX_CNTLTransmitter Control Register
$10LOCKDET1Lock Detector Configuration Register 1

Встроенный таймер микроконтроллера AVR с работой по прерываниям упрощает применение ШИМ или манчестерского кодирования для модуляции несущей. Радиосигнал передается на настроенную петлевую антенну, которая может быть реализована медным проводником на печатной плате.

Усилитель мощности генерирует дифференциальный сигнал, который передается с выхода ФАПЧ на внешнюю антенну. Выходная мощность передатчика может изменяться программно в пределах 36 дБ с шагом 1 дБ путем конфигурирования усилителя мощности.

Генератор с подкачкой (номинальное значение 1,2 В) обеспечивает работу в широком диапазоне питающих напряжений.

В устройстве имеются встроенные аппаратные функции brown-out protection и контроля уровня напряжения батареи. Цепь brown-out protection определяет, когда напряжение питания опускается ниже минимального значения, обеспечивающего нормальную работу (обычно 1,8 В). При значении напряжения питания ниже указанного происходит аппаратный сброс микроконтроллера. Пороговое напряжение, при котором индицируется разряд батареи, задается программно.

Источником прерывания в AT86RF401 могут быть события «регистр данных пуст» и «передача данных окончена». Таймер также поддерживает режим, при котором вместо прерывания используется опрос, позволяющий получить большую скорость передачи.

Этот таймер также может быть использован для декодирования сигнала, полученного внешним приемником.

AT86RF401 имеет несколько источников сброса: Power-on Reset — по включению питания, внешний сброс, сброс от сторожевого таймера, Brown-out Reset — при снижении напряжения батареи ниже установленного, Button Reset (программный сброс).

Передатчики ATAxR862

Новые передатчики ATAxR862 на базе МК T44C892 семейства MARC4 (рис. 6) подходят для применения как на стороне приемника, так и на стороне передатчика (для декодирования данных). ATAx862 содержит ROM, RAM, 16 линий ввода-вывода, два 8-разрядных многофункциональных таймера-счетчика с функцией модуляции и демодуляции, супервизор напряжения питания, сторожевой таймер и сложный генератор тактовых импульсов с внешним выводом (встроенный RC-генератор, кварцевый генератор 32 кГц и 4 МГц).

Программное ПЗУ выполняется по технологии EEPROM (ATAM862 — Flash-версия) или по маске (ATAR862 — ROM-версия). Кроме микропроцессорного и радиочастотного блока, передатчик ATAx862 имеет дополнительный блок последовательной памяти данных емкостью 512 бит, выполненной по технологии EEPROM.

Плата передатчика T5750

Фирма Atmel выпускает отдельно плату передатчика T5750 V1.1 на базе передатчика T5750 и 4-разрядного МК T48C893N семейства MARC (рис. 7), предназначенную для частотной и амплитудной манипуляций.

Плата питается от одного литиевого элемента 3 В (например, CR2032). Ток потребления покоя составляет менее 1 мкА, ток потребления при передаче данных — около 8,5 мА. Плата может работать на частотах 868,3 МГц и 915 МГц, переход с одной частоты на другую осуществляется сменой резонатора и конденсаторов С5, С6, С7 цепи согласования импеданса печатной антенны.

По умолчанию, плата настроена на частотную манипуляцию со скоростью передачи данных 1 кбод. Для ЧМн девиация частоты составляет около 30 кГц. На плате имеется программный адаптер JP1, через который реализуется внутрисхемное программирование памяти EEPROM микроконтроллера T48C893N. Для разработки программного обеспечения может использоваться стартовый набор разработчика TMEB893 для МК MARC4.

Приемники

Приемники фирмы Atmel поддерживают скорость приема данных в режиме АМн до 10 кбод и в режиме ЧМн до 3,2 кбод, различаются частотой приема данных и шириной полосы промежуточной частоты (ПЧ) (таблица 3).

Таблица 3. Приемники фирмы Atmel

НаименованиеЧастота передачи, МГцПолоса ПЧ, кГцНапряжение питания, ВТок потребления, мАКорпусТемпературный диапазон, °C
U3741BM300–450300/6004,5–5,57SO20–40...+105
U3742BM300–4506004,5–5,57SO20–40...+105
U3745BM310–4406004,5–5,57SO20–40...+85
T5743N300–4506004,5–5,57,5SO20–40...+105
T5760868–8709504,5–5,57,4SO20–40...+105
T5761902–9286004,5–5,57,4SO20–40...+105
T5744300–4506004,5–5,57,1SSO20, SO20–40...+105

Приемники поддерживают протоколы ЧМн, АМн, ШИМ, манчестерское и двухфазное кодирование. Чувствительность приемников в среднем составляет –110, –114 дБм (в режиме АМн, низкая скорость передачи данных) и –106 дБм (для ЧМн). Приемники имеют электростатическую защиту 4 кВ (кроме T5760/61 — 2 кВ) согласно MIL-STD-883. Принцип построения приемников одинаков, рассмотрим его на примере U3741BM.

U3741BM предназначен для работы на частотах 300–450 МГц, в технической документации Atmel приводятся параметры микросхемы и ее «обвязка» только для двух частот: 315 МГц (стандартный диапазон в США) и 433,92 МГц (стандартный диапазон для Европы). Переход с одной частоты на другую осуществляется с помощью смены нескольких внешних компонентов (резонатора и конденсаторов).

Входной каскад РЧ-приемника U3741BM представляет собой супергетеродин с промежуточной частотой 1 МГц и состоит из малошумящего усилителя, гетеродина, смесителя с подавлением зеркального канала до 30 дБ и усилителя РЧ (рис. 8). Сигнал с входного каскада РЧ фильтруется интегрированным фильтром ПЧ 4-го порядка, поступает на RSSI-усилитель, демодулятор и затем на фильтр данных (ФВЧ 1-го порядка и ФНЧ 1-го порядка). Далее сигнал передается в схему обработки данных.

Для повышения избирательности приемника до 40 дБ используют внешний ПАВ-фильтр. Для идентификации и фильтрации «шумов» в приемнике U3741BM может использоваться функция индикации уровня принимаемого сигнала RSSI (Receive Signal Strength Indication), позволяющая игнорировать фронты, которые случаются при отсутствии сильного радиосигнала. Недостатком использования RSSI является изменение условий приема (снижение чувствительности).

Для снижения энергопотребления используется специальный режим опроса — polling. В этом режиме приемник находится попеременно в трех состояниях. В режиме sleep цепь обработки сигнала отключена на время Tsleep, и микросхема потребляет низкий ток. Во время запуска Tstartup цепь обработки сигнала запускается.

Следующий режим — проверка количества битов в соответствии с установленным временным окном (bitcheck). Если полезный сигнал не обнаружен за время Tbitcheck, приемник переходит опять в режим sleep. То есть приемник включается на короткие промежутки времени и проверяет присутствие полезного сигнала на входе. Если сигнал обнаружен, приемник переходит в активный режим и передает данные во внешний МК. Приемник конфигурируется с помощью двух регистров разрядностью 12 бит, определяющих скорость передачи данных, интервалы и параметры различных режимов (Tsleep, Tstartup, Tbitcheck и т. д.).

U3741BM доступен с двумя различными полосами ПЧ. U3741BM-M2 — версия с шириной ПЧ 300 кГц — хорошо подходит для систем с АМн, где используется передатчик с ФАПЧ U2741B. U3741BM-M3 имеет полосу ПЧ 600 кГц. Этот вариант может быть использован совместно с U2741B в режимах ЧМн и АМн.

Использование U3741BM в режиме АМн дает более высокую точность частоты несущей.

Отладочные комплекты

Корпорация Atmel предлагает отладочные комплекты для разработки приемников и передатчиков, позволяющих осуществить разработку беспроводной системы до создания собственной платы. В отладочный комплект входит базовая плата с МК, плата приемника, плата передатчика и программное обеспечение (рис. 9). Отдельно могут поставляться платы приемника или передатчика. Для каждой пары «приемник — передатчик» предлагается свой отладочный комплект (таблица 4).

Таблица 4. Отладочные комплекты приемников и передатчиков

;
Отладочный комплектПриемникПередатчикЧастота, МГцШирина полосы пропускания, кГцПримечание
TMEBx741AU2741U3741433300
TMEBx741BU2741U3741433600
TMEBx741CU2741U3741315300
TMEBx741DU2741U3741315600
TMEBx745AU2745U3745433600
TMEBx745BU2745U3745315600
TMEB57x0T5750T5760868600
TMEB57x1T5750T5761915600
 T5753 315 планируется к выпуску в 2003 г.
 T5754 433 планируется к выпуску в 2003 г.
TMEB5744S3 T5744315600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N3 T5744315600плата приемника
TMEB5744S4 T5744433600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N4 T5744433600плата приемника
AT86RF401U-EK1AT86RF401U 315 плата передатчика
AT86RF401E-EK1AT86RF401E 433 плата передатчика
ATAK4015744UAT86RF401UT5744315
ATAK4015744EAT86RF401ET5744433
AT86RF211-DK433107AT86RF211AT86RF211433
AT86RF211-DK868107AT86RF211AT86RF211868
AT86RF211-DK915107AT86RF211AT86RF211915

Отладочный комплект TMEB57x0

Рассмотрим некоторые отладочные комплекты, приведенные в таблице 4. Отладочный комплект TMEB57x0 предназначен для ознакомления с приемником T5760 и передатчиком T5750, работающими на частоте 868 МГц. Он состоит из базовой платы на основе 4-разрядного микроконтроллера семейства MARC4, платы приемника и платы передатчика (рис. 10). Приемник и передатчик программируются через внешний компьютер под управлением программного обеспечения передатчика или приемника соответственно, поставляемого вместе с отладочным комплектом.

Программное обеспечение передатчика позволяет устанавливать скорость передачи данных, тип модуляции, тестовое слово и т. д.

После записи программного кода в передатчик плата передатчика работает независимо и может быть снята с базовой платы. Программное обеспечение приемника имеет средства оценки передачи данных (гистограммы, временные таблицы). Приемник работает только совместно с базовой платой. Соответствующие светодиоды индицируют включение питания, правильность тестового слова, соответствие телеграммы установленному временному окну.

Отладочный комплект ATAK4015744

Отладочный комплект ATAK4015744 включает в себя платы приемника T5744 и передатчика AT86RF401, образцы AT86RF401 и T5744, необходимые программные средства для разработки двунаправленной передачи данных. Программное обеспечение позволяет передавать передатчику уникальный 8-битовый код, соответствующий одной из четырех кнопок платы передатчика. Он содержит идентификационный код кнопки и данные о состоянии батарейного элемента. Приемник T5744 демодулирует радиосигнал в цифровую форму и передает его для обработки в AT86RF401.

После обработки сигнала двоичное представление кода нажатой клавиши и статус батарейного элемента отображаются с помощью трех светодиодов. В наборе используется манипуляция включение-выключение (OOK) для модуляции несущей и ШИМ для кодирования цифровой информации.

Плата передатчика имеет в своем составе AT86RF401, кнопки, держатель батареи, печатную антенну, разъем, дискретные компоненты. Внутрисхемное программирование (ISP) возможно через интерфейс SPI с помощью 6-полосного ленточного кабеля, подсоединяемого к COM-порту PC. Плата приемника имеет в своем составе две микросхемы T5744 и AT86RF401, держатель батарейного элемента, печатную антенну, разъем, дискретные компоненты. Сохранена возможность реализации функции RSSI приемника T5744, которая не используется в отладочном комплекте.

Три светодиода подсоединены к AT86RF401 и зажигаются при получении соответствующим образом промодулированного сигнала.

T5744 имеет вывод для антенны с одним вхо-дом. Плата приемника содержит средства для согласования цепи с печатной антенной на плате или простой штыревой антенной l/4. Печатная антенна не согласована с импедансом 50 Ом цепи, она предназначена для демонстрации работы только на коротких расстояниях. Согласовать импеданс (и получить большее расстояние связи) возможно отсоединением печатной антенны и подключением антенны l/4.

В наборе применено ШИМ-кодирование 1/3:2/3, которое может быть изменено программно. 1/3:2/3 означает, что «1» представляется первой 1/3 периода, содержащей радиосигнал, а последние 2/3 периода не содержат сигнала. Для «0», наоборот, первые 2/3 не содержат сигнала, а последняя 1/3 содержит. Сообщение состоит из 2 байт: преамбулы (0xFFFE) и байта данных (старшая половина байта содержит статус батареи, а младшая — идентификационный номер кнопки).

Байт данных повторяется 3 раза. Идентификационные номера кнопок кодируются следующим образом: кнопка 0 — 0001, кнопка 1— 0011, кнопка 2 — 0111, кнопка 3 — 1111. Такие идентификационные номера позволяют однозначно идентифицировать каждую кнопку и при сдвиге одного бита ошибки идентификации не возникает. Бит-таймер выполняет функцию манипуляции передатчика, обеспечивая синхронность модуляции усилителем мощности.

Приемник находится во включенном состоянии постоянно, поэтому он может реагировать на шум. Микроконтроллерная часть AT86RF401 должна проверять каждый фронт с помощью бит-таймера для определения полезного сигнала. При использовании ШИМ-кодирования бит может быть определен как «1» или «0» путем измерения интервала от переднего до заднего фронта (рис. 12).

Приемопередатчик

Отдельно в ряду радиочастотной продукции Atmel стоит приемопередатчик AT86RF211 (таблица 5), предназначенный для работы с внешним МК AVR. Это недорогое решение для беспроводных применений (телеметрия, датчики) для скоростей до 64 кбит/с и полудуплексной передачи. Расстояние передачи составляет до 30 метров в закрытом помещении и до 300 метров в открытом пространстве.

Таблица 5. Приемопередатчик фирмы Atmel

НаименованиеЧастота передачи, МГцСкорость передачи данныхВыходная мощность, дБмТок потребленияНапряжение питания, ВКорпусТемпературный диапазон, °C
AT86RF211915/868/43364 кбит/с10/12/14 0,5 мкА–35 мА2,4–3,75TQFP48–40…+85

Для работы на частотах 433, 868 и 915 МГц используется один приемопередатчик, выбор частоты осуществляется подключением различных внешних элементов. Имеется функция цифровой подстройки частоты несущей с шагом 200 кГц. Из блок-схемы AT86RF211 (рис. 13) видно, что из внешних компонентов необходим только кварцевый резонатор, керамический фильтр, антенно-согласующие компоненты и фильтрующие компоненты питания.

Все необходимые радиочастотные блоки интегрированы в AT86RF211, что позволяет упростить разработку платы приемопередатчика и позволяет сократить затраты на производство соответствующих компонентов. Конструкция AT86RF211 позволяет избежать типичных проблем, возникающих при моделировании устройств беспроводной связи, например, изменения частоты при электростатическом воздействии от рук пользователя или помещении устройства в корпус.

Структура приемника супергетеродинная, двойного преобразования. AT86RF211 включает в себя переключатель режимов прием/передача (Rx/Tx) со временем переключения менее 200 мкс. Имеются также цифровая функция RSSI и функция контроля значения напряжения батарейного элемента.

AT86RF211 содержит встроенный синтезатор, ФАПЧ, ГУН, имеет 8 цифровых уровней выходной мощности. Он поддерживает ЧМн, манчестерское кодирование сигнала не требуется.

Приемопередатчик может работать в нормальном режиме приема-передачи, в независимом режиме «wakeup» и режиме энергосбережения «power down».

В нормальном режиме микросхема конфигурируется через МК, устанавливаются частота и режим (прием или передача). Далее микросхема действует как конвейер: данные, поступающие на вывод DATAMSG, немедленно передаются в эфир (Tx), либо сигнал, поступающий с антенны, демодулируется и передается побитно в МК по тому же выводу DATAMSG (Rx). Данные в кристалле не хранятся и не обрабатываются.

В режиме «wakeup» кристалл устанавливается в специальный режим передачи, называемый sleep. Кристалл периодически запускается по сигналу от внутреннего таймера (отдельная функция, не зависящая от МК, находящегося в режиме power-down) и ожидает данные в виде специального сообщения, формат которого определяется предварительно. При получении правильного сообщения данные сохраняются в AT86RF211 (до 32 бит), и на выводе WAKEUP генерируется сигнал прерывания. В противном случае процедура продолжается.

AT86RF211 имеет несложный интерфейс подключения к МК, при котором его можно рассматривать как внешний периферийный узел МК. Обмен данными между AVR МК и РЧ-модулем AT86RF211 осуществляется через 3 регистра ввода-вывода общего назначения МК, которые используются для чтения и записи данных в 16 внутренних регистров AT86RF211. 8 регистров AT86RF211 используются для конфигурирования нормального режима обмена данными, 4 регистра для режима «wake-up», 4 регистра для реализации специальных функций, определяемых конечным приложением. Размеры регистров варьируются от 32 бит до 1 бита регистра RESET. Наиболее часто используемые биты расположены в старших разрядах регистров. Режимы чтения и записи позволяют осуществлять доступ к отдельным битам регистра.

Сигналы SLE, SCK и SDATA МК формируют последовательный цифровой интерфейс для управления работой приемопередатчика и могут быть назначены на любые выводы общего назначения AVR. Сигнал SLE (enable/chip select) и SCK (clock) работают на выход, сигнал SDATA является двунаправленным.

Сигнал DATAMSG используется для организации полудуплексной передачи между МК и РЧ модулем (рис. 14).

При организации асинхронного интерфейса UART оба вывода RхD и TхD МК соединяются с двунаправленным вводом-выводом DATAMSG AT86RF211. Так как осуществляется полудуплексная передача, при отсутствии передачи данных вывод TхD должен находиться в высокоимпедансном состоянии.

Вывод DATACLK используется для синхронной передачи и поэтому при использовании UART не задействован.

Для организации синхронной передачи данных между AVR и AT86RF211 необходимо использовать либо интерфейс «bit banging», либо узел SPI.

Интерфейс SPI используется для высокоскоростного обмена данными. Вывод DATACLK AT86RF211 подсоединяется к выводу SCK порта SPI МК (рис. 15). При приеме данных порт SPI работает в режиме slave. Вывод SCK работает в режиме входа и управляется выводом DATACLK AT86RF211. Вывод MOSI порта SPI подсоединяется к выводу DATAMSG AT86RF211. Так как обмен данных происходит в полудуплексном режиме, вывод MISO остается свободным. Вывод SS/ следует подсоединить к «земле». В режиме передачи вывод SCK порта SPI остается в неподключенном состоянии, чтобы избежать конфликта с выводом DATACLK AT86RF211.

При такой организации обмена данными между AT86RF211 и МК следует учитывать скорость передачи по интерфейсу SPI, зависящую от тактовой частоты МК и предделителя.

Если тактовая частота МК велика, может оказаться, что скорость SPI окажется слишком большой для AT86RF211 в режиме передачи, и AT86RF211 не будет успевать передавать данные в эфир. Скорость порта SPI в режиме приема будет всегда совместима с AT86RF211.

Для получения требуемой скорости передачи данных, не накладывающей ограничения на выбор МК по скорости, возможно использование комбинации аппаратной реализации порта SPI для режима приема, имеющего жесткие требования по синхронизации, и аппаратно управляемых вводов-выводов приемопередатчика от таймера (bit banging) для режима передачи.

Также удобно использовать режим аппаратно управляемых вводов-выводов, если МК не имеет периферийных узлов портов UART или SPI. Для реализации такого обмена вывод DATAMSG подсоединяется к любому выводу МК, вывод DATACLK к любому выводу, выполняющему функцию запроса прерывания из внешнего источника. Функция восстановления синхросигнала после сброса обеспечивает появление фронта тактового сигнала в середине получаемого бита данных, по которому инициализируется прерывание.

Для всех вариантов последовательного подключения выводы SDATA, SCK и SLE AT86RF211 подключаются к вводам-выводам общего назначения МК. Если используется экономичный режим питания (standby), вывод WAKEUP должен быть подсоединен к выводу МК с функцией запроса прерывания из внешнего источника.

Отладочный комплект AT86RF211

Отладочный комплект AT86RF211-DKххх107 (рис. 16) предназначен для быстрой и простой разработки системы на базе AT86RF211 и AVR МК 8-бит AT90LS8535. Отладочный комплект содержит два одинаковых модуля. Каждый модуль состоит из базовой платы, имеющей в своем составе AVR МК, ЖКИ, кнопку, переключатель, датчик освещенности и несколько светодиодов, а также дочерней платы РЧ-модуля, состоящей из AT86RF211, соответствующей обвязки и гибкой штыревой антенны, которая может быть отсоединена для подключения тестового оборудования. МК AT90LS8535 поставляется с запрограммированной демо-версией, которая передает между двумя модулями данные об освещенности, полученные с помощью интегрированного АЦП МК. Исходные коды для этой и других программ на языке С поставляются вместе с комплектом.

Отладочный комплект следует заказывать на конкретную частоту: 915 МГц, 868 МГц или 433 МГц. Базовая плата одинакова для всех комплектов, отличаются только дочерние платы РЧ-модуля.

На РЧ-модуле отладочного комплекта имеется ПАВ-фильтр, фильтр первой ПЧ 10,7 МГц и фильтр второй ПЧ 455 кГц. Конструкция модуля обеспечивает узкополосную передачу, высокую избирательность и большую дальность связи. Из-за полосы фильтра второй ПЧ 455 кГц скорость передачи данных ограничена 20 кбит/с.

Для применений, требующих скорости данных более 64 кбит/с и, соответственно, более широкой полосы, следует заменить на плате фильтр второй ПЧ на конденсатор. Отладочный комплект сопровождается необходимой документацией для разработки различных встроенных приложений.

Отдельно поставляются дочерние платы РЧ-модулей для дальней связи со штыревой антенной (рис. 17) и для небольшой дальности связи с печатной антенной (рис. 18).

Дочерние платы совместимы с отладочным комплектом. Gerber-файлы, список компонентов и принципиальные схемы поставляются вместе с дочерними платами.
