Icom IC-7800



КВ трансивер ICOM IC-7800

В середине мая 2003 года фирмой ICOM был представлен новый КВ трансивер ICOM IC-7800, который является последователем легендарного трансивера ICOM IC-781

Взяв за основу ICOM IC-781 и весь опыт внедрения цифровых технологий, накопленный при создании IC-756PROII, фирма ICOM разработала уникальный трансивер высшего класса, включающий 32-битный DSP с плавающей точкой и 24-битный AD/DA конвертер.

Кратко перечислим функции и особенности новой модели:

Четыре (!) специализированных DSP процессора ( 1 в передатчике, 2 в приемниках, 1 для обработки спектра).

Два полностью автономных приемника.
Широкий динамический диапазон 110 дБ.
Высокая стабильность частоты +/- 0.05 ppm.
Выходная мощность передатчика SSB, CW, FM, RTTY, PSK31: 5-200 Вт, AM:5–50Вт.
Встроенный импульсный блок питания.
Встроенный антенный тюнер.
Возможность записи персональных настроек на флеш-карту CF.
Встроенный кодер/декодер RTTY и PSK31.
Цветной TFT дисплей с диагональю 7 дюймов.
Диапазон рабочих частот 0,03-60 МГц (RX), 1,8-54 МГц (TX).
Габариты 424*149*43 мм, вес 25 кг.

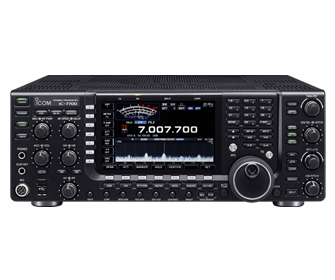

Icom IC-7700



КВ трансивер ICOM IC-7700

Фирмой ICOM был представлен новый КВ трансивер ICOM IC-7700, который является последователем легендарного трансивера ICOM IC-781

Взяв за основу ICOM IC-7800 и весь опыт внедрения цифровых технологий, накопленный при создании IC-756PROII, фирма ICOM разработала уникальный трансивер высшего класса, включающий 32-битный DSP с плавающей точкой и 24-битный AD/DA конвертер.

Кратко перечислим функции и особенности новой модели:

Четыре (!) специализированных DSP процессора ( 1 в передатчике, 2 в приемниках, 1 для обработки спектра).

Два полностью автономных приемника.
Широкий динамический диапазон 110 дБ.
Высокая стабильность частоты +/- 0.05 ppm.
Выходная мощность передатчика SSB, CW, FM, RTTY, PSK31: 5-200 Вт, AM:5–50Вт.
Встроенный импульсный блок питания.
Встроенный антенный тюнер.
Возможность записи персональных настроек на флеш-карту CF.
Встроенный кодер/декодер RTTY и PSK31.
Цветной TFT дисплей с диагональю 7 дюймов.
Диапазон рабочих частот 0,03-60 МГц (RX), 1,8-54 МГц (TX).
Габариты 425*149*437 мм, вес 22,5 кг.

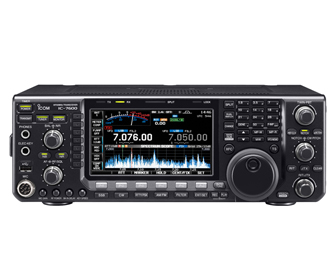

Icom IC-7600



КВ трансивер ICOM IC-7600

Фирмой ICOM был представлен новый КВ трансивер ICOM IC-7600, который является последователем легендарного трансивера ICOM IC-756PROIII

Взяв за основу ICOM IC-756PROIII и весь опыт внедрения цифровых технологий, накопленный при создании ICOM IC-7800 и ICOM IC-7700, фирма ICOM разработала уникальный трансивер высшего класса, включающий 32-битный DSP с плавающей точкой и 24-битный AD/DA конвертер.

Кратко перечислим функции и особенности новой модели:

Четыре (!) специализированных DSP процессора ( 1 в передатчике, 2 в приемниках, 1 для обработки спектра).

Два полностью автономных приемника.
Широкий динамический диапазон 104 дБ.
Высокая стабильность частоты +/- 0.05 ppm.
Выходная мощность передатчика SSB, CW, FM, RTTY, PSK31: 2-100 Вт, AM:1–30Вт.
Встроенный антенный тюнер.
Возможность записи персональных настроек на флеш-карту CF.
Встроенный кодер/декодер RTTY и PSK31.
Цветной TFT дисплей с диагональю 5,8 дюймов.
Диапазон рабочих частот 0,03-60 МГц (RX), 1,8-54 МГц (TX).
Габариты 340*116*279,3 мм, вес 10 кг.

Icom IC-746PRO (IC-7400)



Трансивер ICOM IC-7400

На выставке HAM FAIR 2001 (Иокогама, 31 августа- 2 сентября) фирмой ICOM был представлен новый КВ/УКВ трансивер ICOM IC-7400 (возможно, в Европе он будет называться ICOM IC-746PRO), который является дальнейшей модернизацией популярного трансивера ICOM IC-746 и внешне почти не отличается от него.

Взяв за основу ICOM IC-746 и весь опыт внедрения цифровых технологий, накопленный при создании IC-756PROII, фирма ICOM разработала еще один трансивер, включающий 32-битный DSP с плавающей точкой и 24-битный AD/DA конвертер.

Кратко перечислим функции и особенности новой модели:

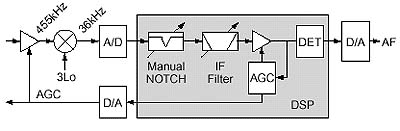

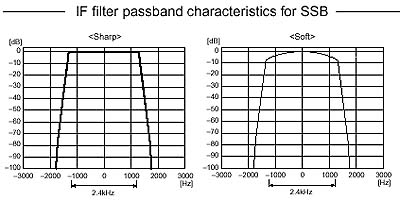

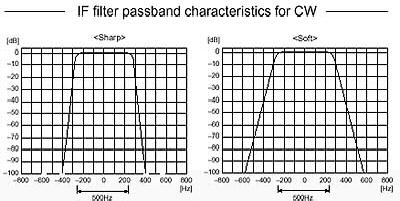

Цифровой фильтр промежуточной частоты, который, используя 32 битный DSP и 24 битный AD/DA конвертер на ПЧ (идентичный 756PRO II), позволяет произвольно устанавливать частоту полосы пропускания и изменять форму АЧХ фильтра (существует 51 вид АЧХ фильтров промежуточной частоты), также имеется ручной режекторный фильтр.

Приемник. При создании ICOM IC-7400 были пересмотрены концепции контурных цепей и блоков, от входных цепей до третьего смесителя, что позволило увеличить динамический диапазон и улучшить качество приема.
Синхронная настройка в режимах SSB/CW.
Передатчик. Благодаря применению DPSN модуляции, удалось добиться чистоты спектра посылаемой волны и улучшения отношения сигнал/шум на 10дБ (по сравнению с ICOM IC-746) при передаче SSB.

Встроенный кодер/декодер RTTY.
Настраиваемый порог ограничителя импульсных помех.
Речевой компрессор и микрофонный эквалайзер.
Расширенные возможности электронного индикатора - мощность, ALS, КСВ и S-метрSicom2001
Тональный вызов 1750Гц и CTCSS (в европейской версии).
Диапазон рабочих частот 1.8-30 МГц (100Вт), 50-54 МГц (100Вт), 136-174 МГц (50Вт).
Габариты 287x123x318 мм, вес 9 кг.
Новый трансивер обладает широким набором функций цифровой обработки и характеристиками, близкими к ICOM IC-756PRO, и в то же время отличается сравнительно низкой ценой. По предварительным данным, цена ICOM IC-746PRO будет незначительно выше, чем у ICOM IC-746 (218000 иен в Японии).

Основные технические характеристики ICOM IC-746PRO
Диапазон частот, МГц передача: 1.8...30, 50...54, 144...148
прием: 0.03...60, 108...174
Выходная мощность min-max, Вт 5-100 (кроме АМ)
5...40 (АМ)
Количество каналов памяти 102
Видыn модуляции SSB, CW, RTTY, AM, FM
Нестабильность частоты, % / час не более . 0.001 при 25.С
Чувствительность, мкВ
(FM: 12дБ SINAD, проч. - 10)
  1.8...30МГц 50...54МГц 144...148МГц
SSB, CW, RTTY 0.16 0.13 0.11
AM 2.0 1.0 1.0
FM 0.5 (28...30 МГц) 0.25 0.18
Диапазон рабочих температур -10 ... +60.С
Напряжение питания, В 13.8 . 15%
Габариты и вес 287 х 120 х 316.5 мм, 8.9 кг

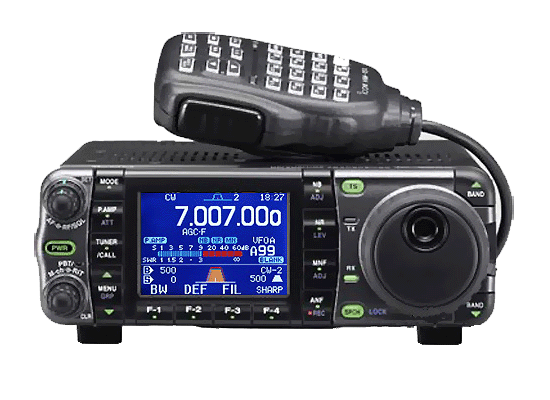

Icom IC-7000 - всеволновый трансивер

Icom IC-7000 - всеволновый трансивер нового поколения. Популярный трансивер ICOM IC-706 в разных модификациях выпускается уже более 10 лет и завоевал широкое признание во всем мире. Кроме того, что ICOM IC-706 и его модификации являются полноценной КВ радиостанцией, они работают еще и в популярных УКВ и ДЦВ диапазонах. Новая модель (судя по названию, это начало новой серии) воплотила в себе богатый опыт ICOM во внедрении цифровых технологий, что позволило в меньших габаритах создать универсальный трансивер более высокого класса.

Универсальный трансивер ICOM IC-7000 характеризуется:
Полностью цифровая обработка сигнала (IF-DSP), управление АПЧ через DSP. Цифровые фильтры (41 вариант АЧХ).
Новый двойной Notch фильтр, обеспечивает подавление двух сигналов до 70дБ в ручном или автоматическом режиме.
Цифровой шумоподавитель (16 градаций), цифровой Noise Blanker (100 градаций).
Цифровой речевой компрессор, аудио эквалайзер.
Встроенный цифровой диктофон. 4 ячейки памяти общей длительностью 90 секунд.
Цветной дисплей с диагональю 2,5 дюйма с изменяемым фоном и шрифтом. Возможен просмотр телевизионных сигналов (диапазон VHF системы NTSC M или PAL B)
Спектроскоп работает в двух режимах - относительно центральной частоты или по ф иксированному диапазону.
Новый микрофон HM-151 обеспечивает управление большинством функций трансивера Icom IC-7000.
Удобство управления трансивером Icom IC-7000 с передней панели достигается функциональными кнопками с индикацией значения на дисплее.
Встроенный модуль синтезатора речи позволяет произносить (на английском языке) рабочую частоту, вид модуляции и уровень принимаемого сигнала.
Как и все трансиверы ICOM, IC-7000 может управляться с компьютера через дополнительный интерфейс CT-17. Специально разработанный фирмой ICOM протокол CI-V позволяет не только управлять всеми функциями трансивера, но и считывать данные, в частности, уровень принимаемого сигнала. В сети Интернет можно найти большое количество управляющих программ для трансиверов ICOM (в том числе, бесплатных).

Технические характеристики Icom IC-7000
Диапазон частот, МГц передача: 1.8...54.0, 144...148, 430...450
прием: 0.03...200.0, 400...470
Пиковая мощность передатчика (регулируется плавно), Вт 5...100 (1.8...50.0 МГц кроме АМ)
2...40 (1.8...50.0 МГц АМ)
2...50 (144 МГц кроме АМ)
2...35 (430 МГц кроме АМ)
2...20 (144/430 МГц АМ)
Виды модуляции USB, LSB, CW, RTTY, PSK31, AM, FM, WFM (Rx)
Количество каналов памяти: 503
Нестабильность частоты не более 0.5 ppm при 0-50 °С
Чувствительность, мкВ (FM: 12дБ SINAD, проч. - 10) 1.0...4.0 для АМ
0.18...0.5 для FM
0.11...0.15 для SSB, CW
Напряжение питания: 13.8 +/- 15%
Диапазон рабочих температур -10...+60°C
Габариты и вес 167 х 58 х 180 мм, 2.3 кг




Icom IC-706MKIIG



Трансивер Icom IC-706MKIIG

IC-706MK2G - всеволновый трансивер нового поколения

Популярный трансивер ICOM IC-706 выпускается уже более 3 лет и завоевал широкое признание во всем мире.Кроме того, что ICOM IC-706 и его модификации являются полноценной КВ радиостанцией, они работают еще и в популярных УКВ и ДЦВ диапазонах. Традиционные для КВ функции - сдвиг ПЧ (IF-shift), CW реверс, регулируемая высота тона CW, компрессор, VOX и другие - доступны и в дополнительных диапазонах, возможен также прием ТВ и УКВ вещательных станций с широкополосной ЧМ. Новая модификация MK2G воплотила в себе все последние технологические достижения, что позволило фирме ICOM улучшить качество приема сигналов всех видов модуляции в диапазоне от коротких волн до ДЦВ и повысить мощность передатчика в 2-метровом диапазоне при сохранении прежних габаритов и веса ( и цены !!! ).

Первая, и наверное главная, особенность новой модели - это работа в диапазоне ДЦВ (UHF) с мощностью передачи до 20Вт. Переработанная схема УКВ-модуля также позволила повысить мощность в диапазоне 144МГц до 50Вт. Приемник в новом трансивере работает в пределах 0.03-200 и 400-470МГц.

Кодер / декодер тонов CTCSS входит в стандартную комплектацию, кроме этого в новой модификации ICOM IC-706MK2G предусмотрена функция сканирования по тонам CTCSS, что особенно полезно в VHF и UHF диапазонах. Тона шумоподавителя и репитерные тона устанавливаются независимо. В MK2G добавлена возможность работы в режиме .cross band split., которую оценят поклонники связи через цифровые ретрансляторы (репитеры) любительских ИСЗ.

DSP-процессор. Дополнительный модуль UT-106 обеспечивает две функции - автоматическое подавление несущей (automatic notch filter, ANF) и цифровое шумоподавление (noise reduction, NR).

ANF - автоматически уменьшает биения, шумы расстройки даже при их изменении, работает в режимах SSB, AM, FM.

NR - уменьшает уровень шума и выделяет полезный сигнал на фоне помех с помощью методов цифровой фильтрации, работает во всех режимах, степень шумоподавления регулируется ручкой [M-CH]. Обе функции работают независимо и вызываются через меню трансивера с индикацией на дисплее

Как и в предыдущей модификации, возможна работа со всеми (SSB, AM и FM) видами модуляции. Режим RTTY (FSK) впервые реализован в трансиверах подобного класса. В новой модификации MK2G можно установить два дополнительных фильтра. В сочетании со стандартным фильтром это дает возможность программируемого выбора трех полос пропускания в режимах SSB, CW и RTTY.

Для повышения удобства работы добавлена функция автоматических операций с репитером (auto repeater). Параметры репитера программируются независимо для диапазонов 6м, 2м и 70см.

Новые возможности предоставляет режим узкой ЧМ (narrow FM), который работает не только в 10м, но и в 2м диапазоне с девиацией 2.5кГц на передаче и 4кГц на приеме.

Изменилась в лучшую сторону и передняя панель трансивера. Основные клавиши управления (переключение диапазонов, меню и др.) теперь имеют подсветку. Кнопки выбора диапазона в сочетании с дополнительной ручкой настройки (SUB DIAL) заметно повышают удобство работы с трансивером. Использование специального регистра памяти ( band stacking register ) позволило для каждого диапазона запоминать не только шаг настройки и вид модуляции, но и установки аттенюатора и тюнера. Дополнительная ручка настройки используется также для изменения расстройки (RIT) в пределах .10кГц.

Для тех, кто не знаком с предыдущими моделями, приводим некоторые общие для всех модификаций ICOM IC-706 свойства и особенности.

Прежде всего, ICOM IC-706 имеет необычайно малые габариты: 167х58х200 мм. Тем не менее, при размерах с автомобильную станцию, он обладает всеми возможностями достаточно серьезного базового трансивера.

Новейшие технологии реализованы в съемной передней панели ICOM IC-706. С помощью дополнительного установочного комплекта ее можно вынести на расстояние до 3.5м. Как основной модуль, так и съемная передняя панель имеют собственные разъемы под микрофон и телефон, что предоставляет многочисленные варианты монтажа и в автомобиле и в помещении.

Большой подсвечиваемый ЖК дисплей имеет матричный участок, на котором наглядно отображаются дополнительные параметры - частоты сплит-режима, величину сдвига ПЧ, имена каналов памяти и т.д. Встроенный анализатор спектра показывает на дисплее частоты в диапазоне .14 заданных шагов от центральной. Цифровой S-метр имеет память пикового уровня.

Стабильные характеристики при любой мощности обеспечивают алюминиевый радиатор и малогабаритный температурно управляемый бесшумный вентилятор.

Следует отметить великолепное качество звука. Специальная схема фильтра SSB ( FL-272, 2.4кГц/-6дБ, 4.8кГц/-60дБ ) в сочетании с 2-х ваттным громкоговорителем ( диаметром 68мм ) заметно улучшают звучание.

Оригинальная разработка ICOM, так называемая ФАПЧ с обратной .I-связью., позволяет производить настройку с точностью до 1Гц, что дает ощущение работы с аналоговой аппаратурой, хотя синтезатор частоты полностью цифровой.

IC-706 включает в себя электронный ключ с изменяемым отношением точка/тире, высота тона меняется в пределах 300-900Гц. Для работы в режиме CW достаточно подключить манипулятор.

Дополнительный модуль синтезатора речи UT-102 позволяет произносить (на английском языке) рабочую частоту, вид модуляции и уровень принимаемого сигнала.

Как и все трансиверы ICOM, 706MK2G может управляться с компьютера через дополнительный интерфейс CT-17. Специально разработанный фирмой ICOM протокол CI-V позволяет не только управлять всеми функциями трансивера, но и считывать данные, в частности уровень принимаемого сигнала. В сети Интернет можно найти большое количество управляющих программ для трансиверов ICOM (в том числе, бесплатных).

Обращает на себя внимание большой объем памяти. 107 ячеек включают в себя 99 ячеек обычной памяти, 6 ячеек для границ сканирования и 2 для канала вызова. Кроме того, для удобства пользования запоминаются наименования каналов длиной до 9 знаков (букв и цифр).

Основные технические характеристики ICOM IC-706MK2G
Диапазон частот, МГц передача: 1.8...54.0, 144...148, 430...450
прием: 0.03...200.0, 400...470
Пиковая мощность передатчика (регулируется плавно), Вт 5...100 (1.8...50.0 МГц кроме АМ)
2...40 (1.8...50.0 МГц кроме АМ)
1...20 (144 МГц кроме АМ)
2...20 (430 МГц кроме АМ)
5...8 (430 МГц кроме АМ)
Количество каналов памяти 107
Виды модуляции SSB, CW, RTTY, AM
Нестабильность частоты, % / час не более . 0.001 при 25.С
Чувствительность, мкВ (FM: 12дБ SINAD, проч. - 10) 1.0...2.0 для АМ
0.18...0.8 для FM
0.11...0.15 для SSB, CW
Диапазон рабочих температур -10 ... +60.С
Напряжение питания, В 13.8 . 15%
Габариты и вес 240 х 95 х 239 мм, 2.45 кг



Icom IC-703



Транцсивер Icom IC-703

Популярный трансивер ICOM IC-706 в различных модификациях выпускается уже более 6 лет и завоевал широкое признание во всем мире.
Кроме того, что модели линейки IC-706 являются полноценными КВ станциями, за счет небольших габаритов и съемной передней панели они предоставляют пользователю множество вариантов при размещении и работе.
Новая модификация получила название ICOM IC-703 (что, может быть, свидетельствует о начале новой линейки трансиверов), в ней использованы основные схемные и конструктивные решения IC-706. Основное внимание в IC-703 уделено мобильности и экономичности, по аналогии с компьютерами его можно назвать "КВ-ноутбуком".
ТерминСписокопределенийАдресаЦитатыГотовыйТрансивер был впервые представлен на радиолюбительской выставке в Японии в конце 2002 года.
Краткие технические характеристики новой модификации трансивера ICOM IC-703.
Встроенный автоматический антенный тюнер; обеспечивает согласование с антеннами в диапазоне 1.8 до 54 мгц, позволяет работать с укороченными широкополосными антеннами. Применение в схеме реле с самоудерживанием (latch relays) позволило заметно уменьшить потребляемую мощность при перестройке тюнера. (c) Sicom2003 При необходимости можно также подключить внешний тюнер (AH-4 или AT-180). Для работы в полевых условиях добавлено графическое отображение КСВ в заданном диапазоне (SWR graph).
Низкое энергопотребление - одна из отличительных особенностей нового трансивера, дающая возможность работы от внешней батареи в полевых условиях. В трансивере использован новый модуль оконечного каскада с минимальным потреблением, способный стабильно работать в диапазоне питающих напряжений от 9 до 16В, при этом максимальная выходная мощность меняется от 5 до 10Вт. Предусмотрено ступенчатое регулирование выходной мощности (10--5--2.5--1.0--0.5 Вт) с автоматическим выбором максимальной мощности в зависимости от напряжения питания. Выходной модуль отличается высоким КПД, что позволило отказаться от охлаждающего вентилятора. Время автономной работы при питании от внешней батареи 9.6В / 2800мАч достигает 8 (!) часов (мощность 5Вт, SSB, цикл 1:1:18). В схеме трансивера предусмотрен также развитый режим сохранения энергии, включая управление подсветкой.
Приведем еще несколько характерных особенностей новинки.
Дополните льный модуль DSP-процессора UT-106 (встроен в некоторых версиях) обеспечивает две функции: автоматическое подавление несущей (automatic notch filter, ANF) и цифровое шумоподавление (noise reduction, NR). Обе функции работают независимо и вызываются через меню трансивера с индикацией на дисплее.
Новейшие технологии реализованы в съемной передней панели IC-703. С помощью дополнительного установочного комплекта ее можно вынести на расстояние до 5м. Как основной блок, так и съемная передняя панель имеют собственные разъемы под микрофон и телефон, что предоставляет многочисленные варианты размещения в автомобиле, в помещении или на теле пользователя.
Большой подсвечиваемый ЖК дисплей имеет матричный участок, на котором наглядно отображаются дополнительные параметры: частоты сплит-режима, величина сдвига ПЧ, имена каналов памяти и т.д. Встроенный анализатор спектра показывает на дисплее частоты в диапазоне ?14 заданных шагов от центральной. Цифровой S-метр имеет память пикового уровня.

IC-703 включает в себя электронный ключ с изменяемым отношением точка/тире, высота тона меняется в пределах 300-900Гц. Для работы в режиме CW достаточно подключить манипулятор.

Конструкция трансивера позволяет установить один дополнительный кварцевый фильтр на 455кГц с полосами 250, 500, 1800 или 3300 Гц.

Дополнительный модуль синтезатора речи UT-102 дает возможность произносить (на английском языке) рабочую частоту, вид модуляции и уровень принимаемого сигнала.

Как и все трансиверы ICOM, 703 может управляться с компьютера через дополнительный интерфейс CT-17. Разработанный фирмой ICOM протокол CI-V позволяет не только управлять всеми функциями трансивера, но и считывать данные, в частности уровень принимаемого сигнала. В сети Интернет можно найти большое количество управляющих программ для трансиверов ICOM (в том числе, бесплатных).

Технические характеристики ICOM IC-703
Диапазон частот, МГц передача: 1.80…54,00
прием: 0.03…60.00
Мощность передатчика, Вт регулируется ступенчато
0.1…10 (13.8В, кр. АМ)
0.1…4 (13.8В, АМ)
0.1…5 (9.6В, кр. АМ)
0.1…2 (9.6В, АМ)
Количество каналов памяти 105
Типы модуляции USB, LSB, CW, RTTY, AM, FM
Диапазон рабочих температур, ºС -10…+60
Нестабильность частоты при 0-50°С, не хуже 0,5 * 10-6
Напряжение питания, В 9.0…15.9
Потребляемый ток, А (перед. / прием при макс. громк. / ожидание) 3 (при 10Вт) / 0.45 / 0.25
Габаритные размеры, мм 167 х 58 х 200
Вес, кг 2.0
ПРИЕМНИК:
Чувствительность, мкВ (FM:12 дБ SINAD, проч. - 10) 2…13 для АМ
0.5 для FM
0.16 для ост.
Избирательность по соседн. каналу, дБ AM: -40, остальные: -60
Избирательность по побочному каналу, дБ -70
Мощность громкоговорителя, Вт 1.0
ПЕРЕДАТЧИК:
Уровень побочных излучений, дБ -50
Уровень подавления несущей, дБ -40
Уровень подавления боковой, дБ -50

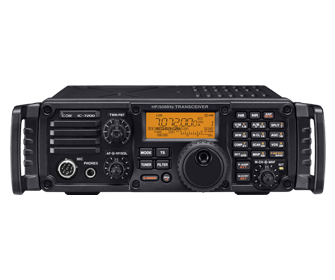

Icom IC-7200



Трансивер ICOM IC-7200

Популярный трансивер ICOM IC-718 выпускался более 5 лет и завоевал широкое признание во всем мире. Новая модель ICOM IC-7200 воплотила в себе все последние технологические достижения, что позволило фирме ICOM улучшить качество приема сигналов при сохранении прежних габаритов и веса. Главные особенности этой модели - невысокая цена и простота в работе.

Полная цифровая обработка принимаемого сигнала.

Все основные режимы работы. Возможна работа со всеми (USB, LSB, CW, RTTY(FSK) и AM) видами модуляции.

Отличные характеристики приемника. Приемник IC-7200 перекрывает диапазон частот 30 кГц - 60 МГц. Качество приема также можно повысить за счет сдвига ПЧ (IF-shift) и регулируемой расстройкой (RIT). Возможности трансивера расширяют предусилитель 10дб и ВЧ аттенюатор (20дб).

Простота и удобство управления. Минимальное количество кнопок с возможностью их блокировки. Брызгозащищенное исполнение клавиатуры. Новая функция переменного шага (auto tuning steps) позволяет увеличивать или уменьшать шаг в зависимости от скорости вращения ручки настройки. Использование специального регистра памяти (band stacking register) позволило для каждого диапазона запоминать не только шаг настройки и вид модуляции, но и установки аттенюатора и предусилителя. Два перестраиваемых генератора (VFO) обеспечивают работу в SPLIT-режиме.

Встроенный VOX повышает удобство работы с настольным микрофоном или гарнитурой.

Встроенный речевой синтезатор голоса сообщает основные настройки трансивера на текущий момент.

Микрофонный (речевой) компрессор. Уменьшение динамического диапазона звукового сигнала позволяет повысить дальность связи. Уровень сжатия речи регулируется.

Новый высокостабильный генератор обеспечивает стабильность частоты . 0.00005% в диапазоне температур -30...+60. С

Схема подавления импульсных помех (NOISE BLANKER).

Прямой цифровой синтезатор трансивера обеспечивает идеальный сигнал передатчика и превосходное соотношение сигнал/шум.

Система охлаждения с двумя бесшумными вентиляторами обеспечивают стабильные характеристики при любой мощности.

Великолепное качество звука обеспечивает большой громкоговоритель на передней панели.

101 ячейка памяти, включают в себя: 199 ячеек обычной памяти, 2 ячейки для границ сканирования.

Компьютерный интерфейс (формат CI-V).

USB 2.0 интефейс позволяет передать сигнал модулятора и принятого аудиосигнала на ПК для дальнейшей обработки.

Основные технические характеристики ICOM IC-7200
Диапазон частот RX/TX, МГц 0.03 - 60.0 / 1.8 - 50
Виды модуляции USB, LSB, CW, RTTY, AM
Выходная мощность min-max, Вт 2 -100 / 1 - 25 AM
Нестабильность частоты не более . 30Гц/час при 25.С
Чувствительность, мкВ (SSB/CW при 12дБ SINAD, AM - при 10дБ S/N)
SSB, CW, RTTY
AM
1.8 - 30 МГц
0.5
2.0
Диапазон рабочих температур -10 ... +60.С
Питание 13.8В, 22А max
Габариты и вес 241 х 84 х 281 мм, 5,5 кг




Icom IC-718



Трансивер ICOM IC-718

Популярный трансивер ICOM IC-707 выпускался более 4 лет и завоевал широкое признание во всем мире. Новая модель ICOM IC-718 воплотила в себе все последние технологические достижения, что позволило фирме ICOM улучшить качество приема сигналов при сохранении прежних габаритов и веса. Главные особенности этой модели - невысокая цена и простота в работе.

Все основные режимы работы. Возможна работа со всеми (USB, LSB, CW, RTTY(FSK) и AM) видами модуляции. В трансивере можно установить один дополнительный кварцевый фильтр по 2-й ПЧ.

Отличные характеристики приемника. Приемник IC-718 перекрывает диапазон частот 500 кГц - 30 МГц. Качество приема также можно повысить за счет сдвига ПЧ (IF-shift) и регулируемой расстройкой (RIT). Возможности трансивера расширяют предусилитель 10дб и ВЧ аттенюатор (20дб).

Простота и удобство управления. Минимальное количество кнопок с возможностью их блокировки. Каждая кнопка (кроме цифровой клавиатуры) имеет только одну функцию. Новая функция переменного шага (auto tuning steps) позволяет увеличивать или уменьшать шаг в зависимости от скорости вращения ручки настройки. Использование специального регистра памяти (band stacking register) позволило для каждого диапазона запоминать не только шаг настройки и вид модуляции, но и установки аттенюатора и предусилителя. Два перестраиваемых генератора (VFO) обеспечивают работу в SPLIT-режиме.

Встроенный VOX повышает удобство работы с настольным микрофоном или гарнитурой.

Микрофонный (речевой) компрессор. Уменьшение динамического диапазона звукового сигнала позволяет повысить дальность связи. Уровень сжатия речи регулируется.

Дополнительный высокостабильный генератор CR-338 обеспечивает стабильность частоты . 0.00005% в диапазоне температур -30...+60. С

Схема подавления импульсных помех (NOISE BLANKER).

Хорошая система охлаждения. Стабильные характеристики при любой мощности обеспечивают литой алюминиевый каркас и бесшумный вентилятор.

Великолепное качество звука обеспечивает большой громкоговоритель на передней панели.

Дополнительный DSP модуль UT-106.

101 ячейка памяти, включают в себя: 99 ячеек обычной памяти, 2 ячейки для границ сканирования.

Компьютерный интерфейс (формат CI-V).

Основные технические характеристики ICOM IC-718
Диапазон частот RX/TX, МГц 0.03 - 30.0 / 1.6 - 29.99
(диапазон передачи может быть сплошным или разбит на поддиапазоны в зависимости от версии)
Виды модуляции USB, LSB, CW, RTTY, AM
Выходная мощность min-max, Вт 5 -100 / 2 - 40 AM
Нестабильность частоты не более . 30Гц/час при 25.С
Чувствительность, мкВ (SSB/CW при 12дБ SINAD, AM - при 10дБ S/N)
SSB, CW, RTTY
AM
1.8 - 30 МГц
0.5
2.0
Диапазон рабочих температур -10 ... +60.С
Питание 13.8В, 20А max
Габариты и вес 240 х 95 х 240 мм, 3.9 кг



Icom IC-910H АКЦИОННОЕ ПРЕДЛОЖЕНИЕ цена 1200 у.е.



Трансивер ICOM IC-910 H

Фирма ICOM известна не только КВ трансиверами. Для энтузиастов УКВ радиосвязи и любителей работать через спутник выпускался ряд аппаратов высшего класса, например ICOM IC-970, ICOM IC-821H и др. Новый трансивер ICOM IC-910 H займет достойное место на столе радиолюбителей и профессионалов всего мира.

  • 100 Ватт выходной мощности при 100% цикле. Выходной каскад трансивера собран по новой схеме с параллельным включением биполярных транзисторов. Стабильные характеристики при любой мощности обеспечивают алюминиевый радиатор и температурно-управляемый бесшумный вентилятор.
  • Высококачественный приемник. Трансивер обладает очень высокой чувствительностью (0.11 мкВ в режиме CW), в то время как перекрестные и зеркальные помехи сведены к минимуму без потери качества сигнала.
  • Использование дополнительных предусилителей для каждого диапазона позволяет эффективно принять самые слабые сигналы (DX или со спутника). Усилители устанавливаются непосредственно около антенны и компенсируют влияние кабеля , AG-25 - 144 МГц, AG-35 - 430МГц, AG-1200 - 1200 МГц.



Высокая стабильность частоты. Кварцевый генератор обеспечивает стабильность не хуже 0.0003% (-10- +60° С, после прогрева). Установка дополнительного высокостабильного генератора (TCXO) CR-293 позволяет получить стабильность частоты 0.00005% (0 -+60°С).

Дополнительный диапазон 1200 МГц. Установка внутреннего модуля UX-910 делает ICOM IC-910H полноценным трех диапазонным полнодуплексным трансивером, включая кросс диапазонную работу.

Расширенные возможности. Традиционные для КВ функции - сдвиг ПЧ, CW реверс, регулируемая высота тона CW и другие - доступны как для основного, так и для дополнительного диапазонов.
Передача данных. ICOM IC-910H имеет два разъема для подключения контроллеров пакетной связи, что позволяет одновременно работать в двух диапазонах. Режимы пакетной связи устанавливаются через SET- меню трансивера.
Связь через спутник. В режиме работы со спутником частоты приема и передачи ( down/up link) одновременно отображаются на дисплее (в основном ( MAIN) и дополнительном ( SUB) диапазонах соответственно). В трансивере предусмотрена прямая и обратная синхронизация частот приема и передачи (tracking) и компенсация доплеровского сдвига. В специально выделенных 10 ячейках "спутниковой" памяти заносятся режим работы, и частоты приема / передачи для различных спутников .
Работа с CTCSS. Трансивер имеет встроенный кодер / декодер тонов CTCSS (50 тонов) , что особенно полезно в 2-метровом диапазоне и при работе через репитер.
328 ячеек памяти. 99 ячеек обычной памяти, 6 ячеек для границ сканирования и одна для канала вызова на каждый диапазон. Дополнительно 10 ячеек для спутниковых каналов.
Встроенный электронный ключ Морзе. ICOM IC-910H включает в себя электронный ключ с изменяемым отношением точка/тире и скоростью. Для работы в режиме CW достаточно подключить манипулятор
Дополнительный DSP модуль UT-106 обеспечивает две функции - автоматическое подавление несущей ( automatic notch filter) и цифровое шумоподавление ( noise reduction).
Дополнительный модуль синтезатора речи UT-102 позволяет произносить (на английском языке) рабочую частоту, вид модуляции и уровень принимаемого сигнала.

Основные технические характеристики ICOM IC-910H
Диапазон частот (МГц) 136-174 / 430-450 / 1240-1300 ( с модулем UX-910)
Виды модуляции SSB, CW, FM, FM-N
Выходная мощность min-max (Вт) 5 -100 (144 МГц) / 5 - 75 (430МГц) / 1-10 (1200МГц)
Нестабильность частоты Не более +/-0.0003% (-10- +60 С), +/-0.00005% с CR-293
Чувствительность (мкВ)
(SSB/CW - при 10дБ S/N; FM - при 12дБ SINAD)
SSB, CW 0.11
FM 0.18
Питание 13.8В, 2 3 А max
Габариты и вес 241 х 94 х 239 мм, 4 .5кг




Icom IC-756 PROIII



Трансивер ICOM IC-756PRO2

В августе 2004 года начато производство нового КВ трансивера ICOM IC-756PRO3. Впервые трансивер был показан на выставке Tokyo Ham Fair. Как видно из названия, он выпущен на базе популярного трансивера ICOM IC-756PRO2, его внешний вид практически не изменился. В течение первых месяцев модель поступает только на японский рынок.
Особенности новой модели:
Переработан приемный тракт, некоторые решения взяты из IC-7800, что позволило добиться +30dBm для точки пересечения по продуктам третьего порядка (3rd order intercept point или IP3). Для сравнения: IC-756PRO2 +22dBm, IC-7800 +40dBm. Такой высокий результат был достигнут благодаря следующим схемным и конструктивным решениям:

  • Использованы катушки индуктивности большого размера для усилителя и смесителя, что обеспечивает минимальные искажения даже при высоких уровнях сигнала.
  • Во входных цепях использованы переключающие диоды с малыми искажениями.
  • После первого смесителя применен кварцевый полосовой фильтр 15 кГц (первый ПЧ фильтр, также называемый roofing filter).
  • Переработаны два предварительных усилителя (схемы аналогичные IC-7800). Preamp-1 имеет низкий уровень шума и большой динамический диапазон в широкой полосе частот. Preamp-2 имеет высокий коэффициент усиления. Комбинация этих предусилителей позволяет работать в самых разных условиях и с различными антеннами.
  • В спектроскоп добавлен новый режим - miniscope, который позволяет наблюдать за спектром во время выполнения различных операций с трансивером ( выбор параметров фильтров и т.д.).
  • Изменяемая ширина полосы звукового спектра при передаче в режиме SSB ( отдельно по высоким и низким частотам).
  • Расширены возможности работы в режиме RTTY. Трансивер имеет 8 каналов памяти для RTTY сообщений (каждая длиной до 62 символов). Встроенный кодер и декодер RTTY позволяет во многих случаях работать без компьютера.
  • В память ключа (memory keyer) добавлен новый символ "@" для передачи e-mail адресов. Дополнительно может автоматически увеличиваться контрольный номер для соревнований (serial contest number) .
  • Добавлена возможность включения экранных заставок в режиме ожидания.
  • Введены часы с индикацией двух часовых поясов.
  • Добавлен диапазон 5МГц (в некоторых версиях).

    Основные технические характеристики ICOM IC-756PRO3

    Диапазон частот RX / TX, МГц

    0.3 - 60 / 1.8, 3.5, 5, 7, 10, 14, 18, 21, 24, 28, 50 - 54

    Выходная мощность min-max, Вт

    5 - 100 (кроме АМ)
    5 - 40 (АМ)

    Количество каналов памяти

    101

    Виды модуляции

    SSB, CW, RTTY, AM, FM

    Минимальный шаг настройки

    1 Гц

    Нестабильность частоты, % / час

    не более . 0.001 при 25.С

    Чувствительность, мкВ
    (FM: 12дБ SINAD, проч. – 10, preamp ON)



    1.8...30 МГц

    50...54 МГц

    SSB, CW, RTTY

    0.16

    0.13

    AM

    2.0

    1.0

    FM

    0.5 (28...30 МГц)

    0.32

    Диапазон рабочих температур

    -10 ... +50.С

    Напряжение питания, В

    13.8 +/- 15%

    Габариты и вес

    340 х 111 х 285 мм, 9.6 кг



    АКСЕССУАРЫ ДЛЯ ICOM IC-756PRO3

    AH-710

    КВ дипольная антенна 1.9-30МГц с согласующим устройством, размах 25м, с кабелем 30м

    CT-17

    Блок сопряжения с компьютером, протокол CI-V, COM порт

    HM-36

    Тангента (штатная)

    PS-125

    Блок питания 13.8В, 25А

    SM-20

    Высококачественный настольный микрофон с кнопками ВВЕРХ / ВНИЗ

    SM-6

    Настольный микрофон

    SP-21

    Внешний громкоговоритель, 5Вт

    SP-23

    Высококачественный внешний громкоговоритель с фильтрами, 5Вт

    UT-102

    Модуль синтезатора речи

    Diamond CP-6

    КВ вертикальная антенна, 3.5 / 7 / 14 / 21 / 28 / 50 МГц, 4.6м

    Diamond GSV-3000

    Блок питания 13.8В, 30А (34A - максимальный пиковый ток), регулируемый




    Icom IC-208H


    Радиостанция Icom IC-208H
    IC-208H МОБИЛЬНАЯ ДВУХДИАПАЗОННАЯ РАДИОСТАНЦИЯ
    Автомобильная 2-х диапазонная УКВ радиостанция Icom IC-208H представляет особый интерес для радиолюбителей.
    Современный дизайн, наличие новых сервисных функциональных возможностей сразу выдвинуло ее в модели высшего класса cpeди мобильных УКВ трансиверов. Станция имеет большой дисплей с возможностью установки 2-х цветных вариантов. Специализированный разъем позволяет подключить к станции модем со скоростью передачи 9600 bps. Для оптимизации канала связи выходная мощность регулируется ступенчато: 5, 10, 20, 50 вт. При работе на предельных расстояниях, когда нужно улучшить соотношение сигнал/шум, можно уменьшить полосу пропускания с 12 до 6 KHz по второй ПЧ.
    • Tx/Rx: 144-148; 430-450 МГц
    • Мощность 50/35 Вт
    • Съемная передняя панель
    • Возможно подключение модема для передачи данных со скоростью до 9600 бод
    • Встроенные CTCSS и DTMF кодер/декодер
    • Подсвечиваемая DTMF клавиатура
    • Междиапазонный полный дуплекс
    • Встроенный дуплексный фильтр
    • Высокоскоростное сканирование
    • Программируемый аттенюатор
    • Программирование с ПК
    • Передача данных 9600 bps
    • Разъем подключения модемов
    • АВктивная система охлаждения (встроенный вентилятор)




      Icom IC-2100H


      Радиостанция Icom IC-2200H<
      IC-2100H МОБИЛЬНАЯ УКВ РАДИОСТАНЦИЯ
      Модель радиостанции любительского диапазона имеет малые габариты и уровень выходной мощности 55 Вт.
      Встроенный аттенюатор позволяет станции иметь прекрасные характеристики приемника. IC-2100H имеет 113 каналов памяти с символьным наименованием, подсвечиваемый двухцветный ЖК-дисплей, отображающий все режимы работы и назначение клавиш управления. Встроенный модуль CTCSS, тональное сканирование, переключаемый шаг сетки частот расширяет функциональные возможности.
      Станция комплектуется шнуром питания, коммуникатором с DTMF - клавиатурой , крепежным комплектом и инструкцией по эксплуатации.
      Дополнительно может быть поставлен беспроводной микрофон, кабель для программирования (с конфигурационным ПО), внешние громкоговорители различной конструкции, сетевой блок питания.
    • Tx/Rx: 136-174 Мгц
    • Мощность 55 Вт
    • Изменяемый цвет дисплея
    • Подсвечиваемая DTMF клавиатура
    • Встроенные CTCSS и DTMF кодер/декодер
    • микрофон с ДУ.



    • Icom IC-2200H


      Радиостанция Icom IC-2200H<
      IC-2200H МОБИЛЬНАЯ УКВ РАДИОСТАНЦИЯ
      Icom IC-2200H это новая мобильная радиостанция любительского диапазона с повышенной выходной мощностью 65 Вт. Высокая надежность радиостанций в сочетании с простотой управления и эксплуатации, а также низкой ценой ICOM обеспечивают их доступность широкому кругу пользователей.
      IC-2200H имеет 207 каналов памяти с символьным наименованием, подсвечиваемый двухцветный ЖК-дисплей, отображающий все режимы работы и назначение клавиш управления. Встроенный модуль CTCSS, тональное сканирование, переключаемый шаг сетки частот расширяет функциональные возможности.
    Японская разработка и сборка
    • Tx/Rx: 136-174 Мгц
    • Мощность 55 Вт
    • Изменяемый цвет дисплея
    • Подсвечиваемая DTMF клавиатура
    • Встроенные CTCSS и DTMF кодер/декодер
    • Дополнительно цифровые модули UT-115, UT-118 (со скремблером)
    • Регулируемая задержка срабатывания шумоподавителя
    • DMS-система (Dynamic Memory Scan) позволяет удобно пользоваться сканированием каналов
    • Микрофон с ДУ.

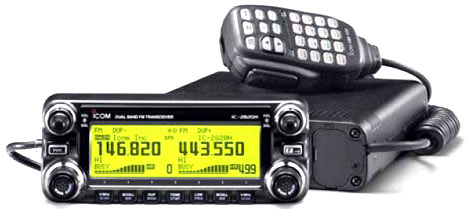

    • Icom IC-2820H


      Радиостанция Icom IC-2820H<
      IC-2820H МОБИЛЬНАЯ УКВ РАДИОСТАНЦИЯ
      Icom IC-2820H это новая мобильная радиостанция любительского диапазона и выходной мощностью 50 Вт во всемп диапазоне. Высокая надежность радиостанций в сочетании с простотой управления и эксплуатации, а также низкой ценой ICOM обеспечивают их доступность широкому кругу пользователей.
      IC-2820H имеет 522 канала памяти с символьным наименованием, подсвечиваемый ЖК-дисплей, отображающий все режимы работы и назначение клавиш управления. Возможность работы в режиме D-STAR. Встроенный модуль CTCSS, DTCS, тональное сканирование, переключаемый шаг сетки частот расширяет функциональные возможности.
    Японская разработка и сборка
    • Tx: 144-148/430-450 Мгц, Rx: 118-999,990 МГЦ.
    • Мощность 50 Вт во всем диапазоне частот передачи
    • Изменяемый цвет дисплея
    • Подсвечиваемая DTMF клавиатура
    • Встроенные CTCSS и DTMF кодер/декодер
    • Дополнительно модуль UT-123 (GPS приемник)
    • Регулируемая задержка срабатывания шумоподавителя
    • Семная передняя панель
    • Передача данных со скоростью до 9600 бод
    • Активная система охлаждения (вентилятор с изменяемой скоростью вращения)




    • Icom IC-V8000


      Радиостанция Icom IC-V8000<
      IC-V8000 МОБИЛЬНАЯ УКВ РАДИОСТАНЦИЯ
      Icom IC-V8000 это новая мобильная радиостанция любительского диапазона и выходной мощностью 75 Вт. Высокая надежность радиостанций в сочетании с простотой управления и эксплуатации, а также низкой ценой ICOM обеспечивают их доступность широкому кругу пользователей.
      IC-V8000 имеет 200 каналов памяти с символьным наименованием, подсвечиваемый двухцветный ЖК-дисплей, отображающий все режимы работы и назначение клавиш управления. Встроенный модуль CTCSS, тональное сканирование, переключаемый шаг сетки частот расширяет функциональные возможности.
    Японская разработка и сборка
    • Tx/Rx: 136-174 Мгц
    • Мощность 75 Вт
    • Изменяемый цвет дисплея
    • Подсвечиваемая DTMF клавиатура
    • Встроенные CTCSS и DTMF кодер
    • Дополнительно цифровые модули UT-108 (DTMF декодер)
    • Регулируемая задержка срабатывания шумоподавителя
    • DMS-система (Dynamic Memory Scan) позволяет удобно пользоваться сканированием каналов
    • Активная система охлаждения (вентилятор с изменяемой скоростью вращения)
    • Микрофон с ДУ.

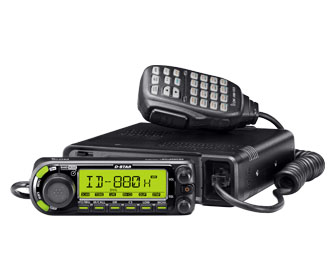

    • Icom IC-D880H


      Радиостанция Icom IC-D880H<
      IC-D880H МОБИЛЬНАЯ УКВ РАДИОСТАНЦИЯ
      Icom IC-D880H это новая мобильная радиостанция любительского диапазона и выходной мощностью 50 Вт во всем диапазоне работающая в режиме D-STAR. Высокая надежность радиостанций в сочетании с простотой управления и эксплуатации, удовлетворят потребности широкого круга пользователей.
      IC-D880H имеет 1052 канала памяти с символьным наименованием, подсвечиваемый ЖК-дисплей, отображающий все режимы работы и назначение клавиш управления.. Встроенный модуль CTCSS, DTCS, тональное сканирование, переключаемый шаг сетки частот расширяет функциональные возможности.
    Японская разработка и сборка
    • Tx: 144-148/430-450 Мгц, Rx: 118-999,990 МГЦ.
    • Мощность 50 Вт во всем диапазоне частот передачи
    • Изменяемый цвет дисплея
    • Подсвечиваемая DTMF клавиатура
    • Встроенные CTCSS и DTMF кодер/декодер
    • Регулируемая задержка срабатывания шумоподавителя
    • Семная передняя панель
    • Передача данных со скоростью до 9600 бод
    • Активная система охлаждения (вентилятор с изменяемой скоростью вращения)






    • Kenwood TS-2000


    • компактный HF, 6м и 2м (100 Вт); 1О см (50 Вт) 1,2 Ггц (10 Вт) с платой UТ-20
    • Встроенный ТNС
    • СТСSS и DCS энкодер\декодер
    • RS - 232 порт
    • Кроccдиапазонная работа на репитере
    • Работа через спутники
    • Автоматический номер HF и 6 м диапазон




    • Kenwood TS-570DG(Снят с производства)


      Kenwood TS-570DG
    • Диапазон частот: 0.5-30МГц, 50-54МГц (прием); 160, 80, 40, 30, 20, 17, 15, 12, 10 метровые диапазоны (передача)
    • Количество каналов: 100
    • Размеры в мм ширина х высота х длина: 270х96х271
    • Вес: 6.8 кг
    • Диапазон рабочих температур: -10°С…+50°С
    • Выходная мощность: 100 Вт (АМ 25Вт), регулируется

    • Чувствительность:
    • SSB, CW, FSK (S/N 10 дБ): 0.13…4мкВ
    • АМ (S/N 10 дБ): 1.3…31.6мкВ
    • FM (12 дБ SINAD)...0.25мкВ


От радиорелейных линий - к спутниковой связи
Радиорелейная связь - это особый вид радиосвязи на ультракоротких волнах с многократной ретрансляцией сигнала.

Спутниковая связь - это особый вид радиосвязи с одновременной ретрансляцией сигнала через спутник в разных направлениях.

НИИР - это особый научно-исследовательский институт, в стенах которого родилась первая отечественная радиорелейная аппаратура, из стен которого вышло много ученых, известных не только на родине, но и во всем мире, много талантливых организаторов и руководителей отрасли, много академиков и лауреатов Государственных премий.

Можно сказать, что история развития радиорелейной и спутниковой связи в России неразрывна с историей и судьбой НИИР.

Еще в 1932-1934 гг. в СССР была создана приемно-передающая аппаратура, работавшая на метровых волнах, и на ее базе построены опытные линии связи Москва - Кашира и Москва - Ногинск. Первое отечественное оборудование "Краб", разработанное в НИИР и изготовленное в его экспериментальных мастерских для решения конкретной задачи - создания линии связи через Каспийское море между Красноводском и Баку в 1953-1954 гг., также работало в метровом диапазоне, а вот аппаратура "Стрела-П", изготовленная в 1954 г. на Опытном заводе НИИР и предназначенная для связи между Москвой и подмосковным г. Фрязино, работала уже начастотах 1600...2000 МГц.

Эти линии обеспечивали 12 телефонных каналов с возможностью их вторичного уплотнения. Но назвать их радиорелейными в полном смысле этого слова было нельзя, так как связь между двумя пунктами осуществлялась без ретрансляции.

Поначалу наиболее целесообразным для радиорелейных линий (РРЛ) считалось применение импульсной модуляции, хорошо освоенной в радиолокации, с временным уплотнением. И казалось, что при тогдашнем уровне технологии это сулит большие преимущества. Однако целый цикл теоретических исследований и экспериментальных проработок, проведенных в том числе и в институте, подтвердил складывавшееся в ту пору мнение, что сочетание частотной модуляции с частотным уплотнением позволит создать радиорелейные линии, не уступающие наиболее совершенным коаксиальным кабельным системам. Подчеркнем, что сказанное относилось к концу 40-х и началу 50-х годов. А поскольку развитие идет по спирали, то современные новейшие технологии позволили вернуться к цифровым методам передачи на более высоком уровне - передача данных, цифровая телефония и даже цифровое телевидение.

В этот начальный период в институте собрались ученые, имена которых стали известны во всем мире.

Вопросы теории систем связи были развиты профессором В. А. Котельниковым - будущим президентом Академии наук СССР, в его теории потенциальной помехоустойчивости. Очень интересным был коллоквиум, проведенный им в институте, на котором была представлена некоторая таблица, наподобие таблицы Менделеева, содержащая все возможные сочетания систем передачи сигналов с импульсной, частотной и фазовой модуляцией с временным и частотным уплотнением. В ней были выделены сочетания, обладающие наибольшей помехоустойчивостью, и исключены неперспективные варианты.

Разработкой антенн руководил доктор технических наук Г. З. Айзенберг, написавший широко известную книгу "Антенны ультракоротких волн" (1957 г.).

Передатчики СВЧ создавались под руководством заведующего кафедрой передающих устройств МЭИС профессора Б. П. Терентьева, а приемными устройствами занимался доктор технических наук B. C. Мельников.

Возглавлял лабораторию УКВ в то время доктор технических наук В. А. Смирнов. Коллектив этой лаборатории в тесном содружестве с сотрудниками других лабораторий института и создал первые отечественные радиорелейные линии.

В электровакуумной лаборатории института, начальником которой был П. А. Остряков, а немного позднее Н. В. Зарянов, был разработан и изготовлен триод для генерации и усиления высокочастотных колебаний. Эти лампы были использованы в экспериментальном передатчике (работавшем на волне 75 см, с импульсной и частотной модуляцией), созданном в лаборатории УКВ С. В. Бородичем, Е. П. Корчагиной, Л. А. Корнеевым и Н. Н. Федюшиным.

Результатом совместного творчества инженеров И. И. Теумина и В. В. Слуцкой стал оригинальный электронный коммутатор для импульсно-фазовой модуляции.

Группа сотрудников лаборатории УКВ (А. В. Соколов, Н. Н. Зубов, З. Ф. Гурова) под руководством B. C. Мельникова совместно со специалистами ЦНИИС СА и предприятия НИИ-20 разработала приемное устройство для подвижной РРЛ с импульсно-фазовой модуляцией, работающее на волне 20 см.

В то далекое послевоенное время в институте были прекрасные экспериментальные мастерские, возглавляемые А. П. Жаровым, а в них - механики-"золотые руки", и замечательное конструкторское бюро под началом Б. П. Михайлова с инициативными конструкторами-энтузиастами освоения техники СВЧ.
Такое сочетание творческих коллективов ученых и экспериментальной производственной базы позволило успешно отработать все принципиальные устройства и элементы будущей аппаратуры РРЛ. Были исследованы узлы приемно-передающей аппаратуры, объемные СВЧ-контуры, входные цепи и кристаллические смесители, усилители промежуточной частоты, частотные и импульсные детекторы, генераторы и усилители СВЧ, импульсные и частотные модуляторы, а также антенны различных типов, из которых два выбраны для использования на первых РРЛ относительно небольшой емкости. Изучались вопросы распространения ультракоротких волн, распределения частот, что позволило определить основные характеристики РРЛ и методы расчета.

Все это было подкреплено многочисленными испытаниями самого различного оборудования на специально созданном опытном участке между Москвой и поселком Голицыно.

В Москве на телефонной станции на ул. Мархлевского находился оконечный пункт этой линии, аппаратная которого размещалась на верхнем этаже, а площадка с параболической антенной - на крыше здания.

В Голицыно, рядом с прекрасным пионерским лагерем "Волна", была построена небольшая башня из трубчатых конструкций для установки антенны и небольшой домик для высокочастотной приемно-передающей аппаратуры - это была промежуточная станция. На этом опытном участке можно было сымитировать двух- и более пролетную РРЛ, что позволило экспериментально подтвердить теоретически полученные законы накопления тепловых шумов и сложения

продуктов нелинейных переходов, возникающих в различных трактах линии.

Работы на опытном участке проводились С. В. Бородичем, В. П. Минашиным, А. В. Соколовым, В. М. Шифриной, Л. А. Коробковым, В. В. Петровым и многими другими.

На полигоне в Голицыне испытывались антенны, измерительное оборудование и устройства электропитания. В специальном бункере проверялся двухмашинный агрегат с механическим аккумулятором энергии - массивным маховиком и автоматически запускаемым дизелем. Это был прообраз широко распространенного дизель-генераторного агрегата ДГА-20М мощностью 20 кВА.

Естественно, все эти работы требовали метрологического обеспечения, и в институте было создано бюро измерительной аппаратуры под руководством кандидата технических наук А. Ф. Пионтковской, которое осуществляло подбор необходимой серийно выпускаемой отечественной и импортной аппаратуры и ее аттестацию.

Для разработки нестандартного измерительного оборудования была организована специальная лаборатория под руководством А. С. Владимирова, а несколько позднее - отдел, который возглавил А. И. Зудакин.

Технологическая цепочка проведения НИР и ОКР в институте в то время выглядела следующим образом. Часть сотрудников лаборатории объединялась в группу для исследования отдельных вопросов или разработки оборудования конкретного назначения. В каждой лаборатории была своя макетная группа, свой механик, а в некоторых - и свой конструктор. Сложные макеты конструировались в КО-1 и изготавливались в мастерских, расположенных в Москве и имевших все необходимые цеха, в том числе и кварцевый. Начальником КО-1 был А. К. Эйхман, начальником мастерских - Л. П. Турин. Конструирование образцов, как правило, осуществлялось в КО-2, начальником которого сначала был Е. И. Хайтов, а позднее - А. И. Бобров, а их выпуск в малых сериях - на Опытном заводе НИИР в поселке Лесное (ст. Зеленоградская). Директором завода долгое время был С. С. Шлюгер, а затем - Б. М. Рафтопуло. Работа возглавлялась руководителем, позднее - главным конструктором и заместителями по основным направлениям.

В лаборатории № 14, в которой в 40-50-х годах разрабатывались первые РРЛ, сначала под руководством В. А. Смирнова, а позднее С. В. Бородича - неизменного главного конструктора, существовало несколько групп: передающих устройств - В. П. Минашин, Г. В. Иванов, Н. А. Ананьев, С. Н. Смирнова, Н. Н. Федюшин, Г. Д. Ефимова; приемных устройств . В. Соколов, Н. Н. Зубов, В. И. Малиновская, З. Ф. Гурова; низкой частоты и служебной связи - В. М. Шифрина, Н. И. Тилюшкина, Л. А. Кащеева, Г. К. Конькова, Н. В. Таратута; видеочастоты - Д. Ф. Булле, Ю. Н. Марголин, Ю. В. Грачев.

Устройствами электропитания и автоматики занимались сотрудники других лабораторий: В. В. Петров, И. П. Шилова, Р. Н. Сидоров, М. В. Бродский, В. Д. Шошенков, Н. П. Филипчук.

Антенны на первоначальном этапе разрабатывали В. Д. Кузнецов, А. А. Кукаев, A. M. Модель. Вопросами распространения и проектирования трасс занимались А. И. Калинин, В. Н. Троицкий, А. А. Шур, Л. В. Надененко.

Группой конструкторов в КО-2 руководил И. В. Казистов со своим постоянным помощником Я. М. Мадорским.

Таким коллективом было разработано семейство радиорелейной аппаратуры "Стрела" в диапазоне 1600... 2000 МГц: "Стрела-П" - для пригородных линий на 12 телефонных каналов, "Стрела-Т" - для передачи одной ТВ программы на расстояние 300-400 км и "Стрела-M" - для оборудования магистральных линий на 24 канала протяженностью 2500 км.

В передатчиках с выходной мощностью 2 Вт использовались мощные смесители и генераторы на металлокерамических триодах типа ГС-90Б. Основным типом лампы был металлический пентод 6Ж4 (6 ACT) с высокой крутизной. Промежуточная частота в передатчике - 75 МГц, в приемнике - 31 МГц. Модуляция - частотная. Девиация частоты на канале - 140 кГц, девиация при передаче видеосигнала - 4 МГц. Ширина полосы пропускания телефонного ствола - 6 МГц, ТВ ствола - 20 МГц. В приемнике использовался кристаллический смеситель и гетеродин на отражательном клистроне для оконечной станции, а на промежуточных станциях колебания гетеродина образовывались общим с передатчиком генератором и дополнительным смесителем. Звуковое сопровождение ТВ программы передавалось в групповом тракте телефонного ствола на отдельной поднесущей с фазоразностной модуляцией.

Основным типом антенны была перископическая система из двух зеркал (верхнего - плоского, нижнего - эллиптического) и рупорного облучателя. Применялась и параболическая антенна диаметром 3,2 м.

Первые РРЛ были оборудованы аппаратурой, изготовленной на опытном заводе института, где были организованы монтажный цех, напоминающий небольшой конвейер, настроечный цех во главе с А. И. Бунаковым. Для комплексной проверки была создана однопролетная линия. Серийное производство аппаратуры осуществлялось на заводе в Ростове-на-Дону.

Аппаратура "Стрела" использовалась при строительстве довольно многих линий, например, Москва - Рязань, Москва рославль - Нерехта - Кострома - Иваново, Фрунзе - Джалалабад, Москва - Воронеж, Москва - Калуга, Москва - Тула.

В 1956 г. аппаратура "Стрела-M" была продемонстрирована на Выставке достижений народного хозяйства (ВДНХ), а ее разработчики награждены медалями и дипломами ВДНХ.

Следующее оборудование для РРЛ, созданное примерно тем же коллективом, - аппаратура Р-60/120. Она позволяла создавать 3-6-ствольные магистральные линии длиной до 2500 км для организации 60-120 телефонных каналов и длиной до 1000 км - для передачи ТВ программ при выполнении Рекомендаций МККТТ и МККР на качественные показатели.

Принципиальные решения отдельных узлов и общее построение оборудование во многом напоминало "Стрелу", но при разработке учитывались все Рекомендации МККР. В соответствии с ними промежуточные частоты передатчика и приемника были одинаковы и равны 70 МГц. Большое внимание уделялось вопросам внутрисистемной ЭМС, учитывались все возможные паразитные продукты преобразования частот в мощном смесителе передатчика и каналы помех в смесителе приемника. Аппаратура работала в том же диапазоне 1600...2000 МГц. Мощность передатчика была увеличена до 3 Вт. Была предусмотрена система телеобслуживания промежуточных станций, совершенно изменена конструкция стоек.

Для установки перископической антенной системы использовалась либо свободно стоящая башня из трубчатых конструкций, либо мачта из стальной трубы относительно большого диаметра с несколькими ярусами оттяжек. Аппаратуру размещали в кабине, встроенной в башне, или в небольшом здании около мачты. В отдельном домике была установлена система электропитания с автоматической дизельной установкой.

По сложившейся традиции образцы аппаратуры Р-60/120 для первой линии были изготовлены Опытным заводом института.

Эта РРЛ (между Москвой и Смоленском с промежуточными пунктами в Голицыне, Дорохове, Гжатске, Вязьме и Ярцеве) была спроектирована, смонтирована и настроена менее чем за год совместными усилиями специалистов ГСПИ, треста "Радиострой" и НИИР и сдана в эксплуатацию в октябре 1958 г. Руководили работами А. В. Соколов, Н. А. Ананьев, Г. Г. Цуриков. Сквозные измерения, паспортизацию телефонных каналов и видеотракта провели В. М. Шифрина, Н. И. Тимошина, В. Н. Полухин.

По инициативе начальника Технического управления Минсвязи СССР А. Д. Фортушенко для серийного производства аппаратура Р-60/120 была передана на один из лучших заводов ВПК в Днепропетровске, где она попала в руки молодых специалистов В. И. Дворникова, В. М. Василевского,

Ю. Ф. Марченко и А. И. Потапенко (двое последних после освоения оборудования в производстве перешли на работу в НИИР).


Радиорелейные линии на базе аппаратуры Р-60/120 были построены в различных районах СССР. Одной из первых и, пожалуй, самой длинной была линия Москва - Ростов-на-Дону, весь цикл работ на которой, начиная от проектирования и кончая сдачей в эксплуатацию, был проведен ведущим конструктором НИИР В. М. Шифриной.

Параллельно с созданием оборудования сотрудниками института А. И. Калининым, В. Н. Троицким, Л. В. Надененко, А. А. Шуром были разработаны методики для выбора трасс, а также методики настройки, измерений и инструкции по эксплуатации и обслуживанию РРЛ.

Успешная разработка оборудования и настройка линий была обеспечена благодаря использованию большого парка измерительной аппаратуры. Большую роль сыграло и создание специальной измерительной аппаратуры: комплекта постоянных и переменных направленных ответвителей (В. Д. Кузнецов, А. А. Кукаев); измерителя мощности, резонансного волномера, шумового диода, генератора стандартного поля (М. В. Фомин); гетеродинного волномера, измерителя девиации (Г. И. Рабинович); генератора стандартных сигналов (А. В. Соколов, Н. Н. Зубов).

Особо следует отметить создание двух принципиально новых для того времени приборов: измерителя группового времени запаздывания (И. С. Печерский, Е. А. Шубина) и измерителя переходных шумов (А. И. Зудакин).

Оборудование Р-60/120 также экспонировалось на ВДНХ в 1958 г., и коллектив разработчиков был награжден медалями и почетными дипломами.

Разработанная аппаратура для РРЛ прямой видимости не могла обеспечить связью ни Крайний Север, ни удаленные районы Сибири.

Идея создания в этих местах линий тропосферной связи с расстояниями между пунктами в сотни километров принадлежала В. А. Смирнову. Она была развита и конкретизирована С. В. Бородичем и А. И. Калининым, а также поддержана Министерством связи.

Главным конструктором разработки тропосферной системы связи ТР-60/120 был назначен С. В. Бородич. В коллектив разработчиков пришли новые сотрудники и молодые специалисты: И. А. Гусятинский, А. С. Немировский, Б. С. Надененко, И. С. Цирлин, В. В. Козлов, Ю. М. Кирик, Ю. М. Фомин, B. C. Довгелло, Е. В. Коршунов, Ю. Б. Петровский, В. М. Цемехман, Ю. В. Берноскуни, И. Л. Папернов, В. В. Плеханов, Э. Я. Рыскин, Г. Г. Тараканова, М. И. Поляк.

Для дальней тропосферной связи требовались мощные передающие устройства, антенны с большим усилением, высокочувствительные приемники многократного приема с порогопонижающими системами.

Наиболее подходящим для тропосферных систем с расстояниями между пунктами 200-300 км являлся диапазон 700... 1000 МГц. На основании теоретических исследований, анализа отечественной и зарубежной литературы, сравнения различных систем многократного приема была выработана структура построения как отдельных станций, так и всей линии дальней тропосферной связи.

Работа была организована следующим образом: в лабораториях института проводились самые разнообразные теоретические исследования и макетирование принципиально новых узлов и блоков. Параллельно шло строительство опытного участка между городами Талдом и Вологда протяженностью 300 км. На предприятиях МЭП были разработаны и внедрены в серийное производство многорезонаторные пролетные усилительные клистроны мощностью 3...10 кВт. Проверка и испытания клистронов проходили при непосредственном участии сотрудников НИИР: Н. В. Зарянова, С. И. Угорской, В. П. Минашина, Г. В. Иванова, В. М. Фирсова, И. В. Казистова, B. C. Довгелло.

Оригинальное высоковольтное устройство электропитания для этих клистронов было разработано В. В. Петровым.

В первых образцах приемников использовались усилители высокой частоты на миниатюрных маячковых лампах, но затем они были заменены на принципиально новые для того времени параметрические усилители с температурой шума 200-300 К.

Как всегда, образцы оборудования для оснащения опытной линии были изготовлены на Опытном заводе НИИР.
В дальнейшем серийное производство аппаратуры осуществлялось на Красноярском заводе телевизоров в НПО "Искра". Нужно отметить, что при передаче документации на заводы колоссальная работа пришлась на конструкторский отдел (А. И. Бобров), отдел нормализации и стандартизации (Ф. Л. Зингер) и технический отдел (Г. Н. Томиловский).

Идеологами огромного объема разнообразных исследований, проведенных на линии Талдом - Вологда, были И. А. Гусятинский и А. С. Немировский. В частности, были изучены особенности многолучевого распространения; определены зависимости уровня сигнала от расстояния и длины волны, уточнены законы замираний, потери усиления антенн и подобрана оптимальная диаграмма направленности; определены статистические характеристики сигналов при пространственном, угловом и частотном разнесении, получены частотные и фазовые характеристики участка линии, а также виды распределения тепловых и переходных шумов и подобрано оптимальное значение девиации.

В итоге - разработка полного комплекта оборудования ТР-60/120.

Не вдаваясь в подробности построения аппаратуры, скажем только, что станция, построенная на Севере, представляла собой зрелище фантастическое. Огромные, приподнятые над землей, параболические зеркала с квадратным раскрывом размером 20х20 или 30х30 м, рупорные облучатели на башенках и длинные волноводы, идущие к алюминиевому сборному зданию, - все это напоминало, скорее, явление не земное, а космическое. Впечатление усиливалось тем, что эта окрашенная контрастными оранжево-черными полосами конструкция появлялась неожиданно - в конце просеки между гигантскими елями - это, если смотреть с земли, или - прямо на горизонте бескрайней тундры в лучах низкого солнца - если лететь на вертолете. А кругом - снег, покой и мороз минус 34°С!

Необходимость больших мощностей потребовала совершенно нового подхода к разработке полосовых, режекторных фильтров, фильтров гармоник и ферритовых вентилей. Эта новая технология была успешно внедрена в производство A. M. Моделем, В. М. Антоненко, Б. С. Надененко, И. А. Берлявским, А. П. Николаевым, И. В. Казистовым.

Первые параметрические усилители были разработаны Ю. М. Фоминым, Н. Н. Зубовым и воплощены в конкретные конструкции И. М. Кузнецовым.

Оригинальная система сдвоенного приема по промежуточной частоте с подстройкой фаз приходящих сигналов была придумана А. В. Соколовым и И. И. Печерским (авт. свид. № 158602, 1962 г. ), а оригинальное порогопонижающее устройство предложено И. А. Гусятинским и Ю. Н. Марголиным (авт. свид. № 863014, 1963 г. ).

На аппаратуре ТР-60/120 в 60-70-х годах была построена сеть тропосферных линий протяженностью более 15 000 км, содержащая 55 станций. Была построена также линия сверхдальней тропосферной связи между СССР и Индией длиной 700 км (между городами Душанбе и Сринагар), которая в 1981 г. связала две столицы - Москву и Дели.

Попытка осуществить передачу черно-белого телевидения в диапазоне 700...1000 МГц успеха не имела, а вот в диапазоне 5000 МГц это стало возможным. Была изобретена оригинальная система многократного сложения по промежуточной частоте, авторами которой были И. А. Гусятинский, Л. Я. Кантор, Ю. Н. Марголин, И. С. Цирлин, В. П. Лущин (авт. свид. № 187097, 1965 г. ).

Система широкополосной тропосферной связи на несколько стволов "Рубеж" не получила широкого распространения, поскольку весь комплекс был достаточно громоздким. Была построена всего одна линия над Охотским морем между материком и Камчаткой.

Напомним, что в тот начальный период создания РРЛ было написано множество научных статей, издано много книг, защищены кандидатские и докторские диссертации, сделано много изобретений и получено множество авторских свидетельств и патентов. Например, Бородич С. В., Минашин В. П., Соколов А. В. "Радиорелейная связь" (Связьиздат, 1960 г. ); И. А. Гусятинский, Е. В. Рыжков, А. С. Немировский "Радиорелейные линии связи" (Связь, 1965 г. ); И. А. Гусятинский, А. С. Немировский, А. В. Соколов, В. Н. Троицкий "Дальняя тропосферная радиосвязь" (Связь, 1968 г. ).

В 1957 г. был осуществлен запуск первого в мире советского искусственного спутника Земли, положивший начало космической эры. После проведения ряда испытаний и первого полета человека в космос в 1961 г., естественно, возникла идея создания систем спутниковой связи (телефония, телеграф, телевидение и прочее). Основное преимущество таких систем связи заключается в возможности значительного расширения зон обслуживания по сравнению с радиорелейными и кабельными линиями связи. Теоретические разработки в области энергетических возможностей линий спутниковой связи позволили сформулировать тактико-технические требования к устройствам спутникового ретранслятора и наземных устройств, исходя из реальных характеристик технических средств, существовавших в то время.

Разработка спутниковых ретрансляторов поручается МНИИРС МПСС, а оборудования земных станций - НИИР.

Наиболее подходящей для оборудования земных станций спутниковой системы оказалась аппаратура тропосферной связи ТР-60/120, в которой, как известно, использовались передатчики большой мощности и высокочувствительные приемные устройства с малошумящими параметрическими усилителями. На ее основе в институте разрабатывается приемно-передающий комплекс "Горизонт", устанавливаемый на наземных станциях первой линии спутниковой связи между Москвой и Владивостоком.

Специально были разработаны передатчики для связной и командно-измерительной линии, параметрические усилители с температурой шума 120 К для установки в подзеркальной кабине антенны, а также совершенно новое оборудование промежуточной частоты и групповых трактов, обеспечивающее стыковку с местными телецентрами и междугородными телефонными станциями.

Интересно отметить, что проектировщики земной станции, боясь влияния мощных передатчиков на приемники, установили их на разных антеннах и в разных зданиях (приемном и передающем). Однако большой опыт использования одной общей антенны для приема и передачи, полученный на линиях тропосферной связи, позволил в дальнейшем перенести приемное оборудование на передающую антенну (инициаторами были С. В. Бородич и A. M. Модель), что значительно упростило и удешевило эксплуатацию станций спутниковой связи.

Нам, А. В. Соколову и В. М. Шифриной, было поручено проведение работ по настройке, испытаниям и введению в эксплуатацию первой линии спутниковой связи между Москвой и Владивостоком. Первые станции были настроены, испытаны и введены в действие в подмосковном г. Щелково и в Уссурийске. Кабельными и релейными линиями связи они соединялись соответственно с телецентрами и телефонными междугородными станциями Москвы и Владивостока.

Нам выпало счастье провести первые передачи через спутник связи "Молния-1", запущенный 23 апреля 1965 г. С запуском второго спутника связи "Молния-2" 14 октября 1965 г. началась регулярная эксплуатация линии дальней связи через ИСЗ. Через спутник "Молния-1" было проведено множество интересных работ, в том числе обмен цветными ТВ программами по системе SEKAM между СССР и Францией, получение цветных изображений Земли из космоса и различной метеорологической информации. Все работы подробно освещались в центральной печати: "Спутник связи "Молния-1" ("Правда", 30 мая 1965 г.); "Дворец съездов - "Молния-1", Владивосток ("Правда", 7 октября 1965 г.); "Цветные передачи "Москва-Париж" ("Правда", 1 декабря 1966 г.); "Цветное телевидение через космос" ("Правда", 27 декабря 1966 г.).

В 1967 г. через спутник связи "Молния-1" создана разветвленная телевизионная сеть приемных земных станций "Орбита" с центральной передающей станцией под Москвой. Это позволило передавать программу Центрального телевидения в отдаленные районы нашей Родины и дополнительно охватить более 30 млн. телезрителей.
