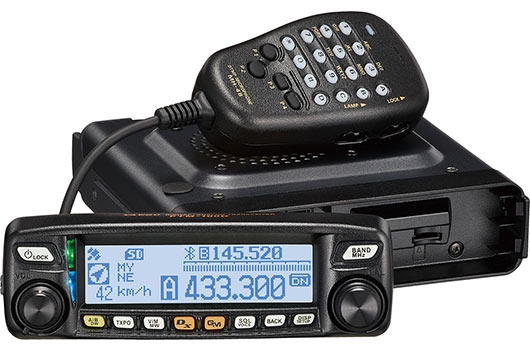

Yaesu FTM100DR

ftm100d

Описание

Новый FTM-100DR имеет широту диапазона System Fusion и аналоговые функции приемника, оснащена точечно-матричным дисплеем. Новейшая разработка - дисплей FTM-100DR - это очень компактный и динамичный дисплей с белой светодиодной подсветкой (160x40 точечно-матричный) и имеет яркий многоцветный индикатор состояния на передней панели. Данный индикатор является достаточно полезной функцией и, зримо и ясно информирует оператора о текущем состоянии трансивера. Например, он показывает, что переключается режим работы радиостанции, изменяя свой цвет с зеленого (аналоговый) на синий (цифровой) при приеме сигнала, и оператор может легко визуально распознать, какой сигнал был принят.


Новый FTM-100DR использует функцию автоматического выбора режима (AMS), которая является одной из наиболее известных отличительных особенностей System Fusion, она мгновенно распознает какого типа сигнал был получен, аналоговый или цифровой, и соответствующим образом переключает режимы работы радиостанции, чтобы обеспечить безупречную связь, как в аналоговом, так и в цифровом режиме. Чтобы удовлетворить любые потребности радиолюбителя в дополнение к функции AMS, в новой FTM-100DRтакже доступны другие привлекательные возможности: функция Smart навигация, функция Digital Group Monitor (GM), включая данные о местоположении и контроль ID во время передачи данных, WiRES-X, функция APRS® со скоростью передачи 1200/9600 бит/с, встроенная высокочувствительная 66-канальная GPS-антенна, возможность записи данных GPS, голосовое сопровождение и функция записи, слот для Micro SD карты (для программирования и хранения данных) и Bluetooth для громкой связи.


Благодаря вышеперечисленной тщательно подобранной конфигурации функций, мы можем предложить данную новую цифровую автомобильную радиостанцию по очень привлекательной цене. По этой причине мы считаем, что наша новая цифровая автомобильная радиостанция FTM-100DR будет довольно популярна в качестве идеального продукта радиосвязи как среди новичков, так и среди продвинутых радиолюбителей.

Кстати, обновление прошивки, модификации и дополнения к программному обеспечению неизбежны для всех цифровых радиостанций и, операторы смогут продолжить использование актуальных и усовершенствованных функций цифровых радиостанций. Новая FTM-100DR имеет небольшую легко открываемую крышку на верхней части корпуса, что позволяет пользователям быстро и легко обновлять программное обеспечение; не обязательно открывать и закручивать крышку радиостанции, как было раньше, для обновлением программного обеспечения.


Новый FTM-100DR будет доступен в июне 2015. Пожалуйста, смотрите сопроводительную документацию для получения дополнительной информации, включая цены на радиостанцию. Мы будем рады принять ваши предзаказы на новый FTM-100DRначиная с сегодняшнего дня, и с нетерпением ждем ваших заказов в ближайшее время!

Особенности радиостанции:

- Цифровой диапазон C4FM 12,5 кГц
- Цифровой режим C4FM V/D, режим Voice FR, режим высокоскоростной передачи данных FR и обычный режим FM
- Функция автоматический выбор режима AMS распознает какой тип сигнала принята цифровой C4FM или аналоговый FM
- Навигация с программным управлением (Smart)*1
- Функция Digital Group Monitor
- Поддержка передовых VoIP для радиолюбителей WIRES-X
- Легкая настройка узловой станции WIRES-X (дополнительно требуется HRI-200)
- Высокая Выходная мощность 50 Вт/20 Вт/5 Вт на 144/430 МГц
- 160 х 40 точечно-матричный дисплей с белой светодиодной подсветкой
- Встроенная 66-канальная антенна GPS (на передней панели)
- Получение и передача данных изображения *2
- DSQ (код цифрового шумоподавления) сигналинг
- Функция APRS® со скоростью передачи 1200/9600 бит/с
- Широкий диапазон приемника 108 МГц - 999,99 МГц *3
- Яркий многоцветный индикатор состояния на передней панели отображает состояние трансивера
- Слот для микро-SD карты
- Высокая стабильность ± 2.5ppm TCXO
- Bluetooth ® для подключения гарнитуры (дополнительно требуются BU-2 и BH-2A)
- Голосовое сопровождение и функция записи (дополнительно требуется FVS-2)
*1 Функция Backtrack не поддерживается.
*2 Нельзя подключить тангенту MH-85A11U.
*3 Одновременный прием на диапазонах А и В не поддерживается.

Характеристики

Диапазоны частот: RX 108 - 137 МГц (авиационный)
137 - 174 МГц (144МГц любительский)
174 - 400 МГц (GEN1)
400 - 480 МГц (430МГц любительский)
480 - 999.99 МГц (GEN2)
(указывается производительность, только любительские диапазоны)
TX 137 - 174 МГц
400 - 480 МГц
(только любительские диапазоны)
Тип цепи: Супергетеродин с двойным преобразованием
Тип модуляции: F1D, F2D, F3D, F7W
Выходная мощность: 50 Вт/20 Вт/5 Вт (144/430 МГц)
Каналы памяти: 1040
Размер(Ш x В x Г): 140 x 45 x 164 мм
Передняя панель: 140 x 45 x 29 мм
Вес (приблиз.): 1.1 кг
Кол-во в коробке: 10
Гарантия: 1 год

Аксессуары

MH-48A6JA MH-42C6JA MMB-98
MH-48A6JA DTMF микрофон MH-42C6J Обычный микрофон MMB-98 Вакуумное крепление
BU-2 ss FVS-2 CT-166
BU-2 Bluetooth® адаптер FVS-2 Модуль голосового оповещения CT-166 Кабель клонирования
CD-40 SAD-11 MEK-2 ss
CD-40 Быстрый зарядный стакан для Bluetooth® гарнитуры BH-2A SAD-11C Сетевое зарядное устройство для SMB-201  MEK-2 Микрофоный адаптер-переходник (для 8-контактных микрофонов Yaesu)
CT-162
CT-162 Разделительный кабель (6м)

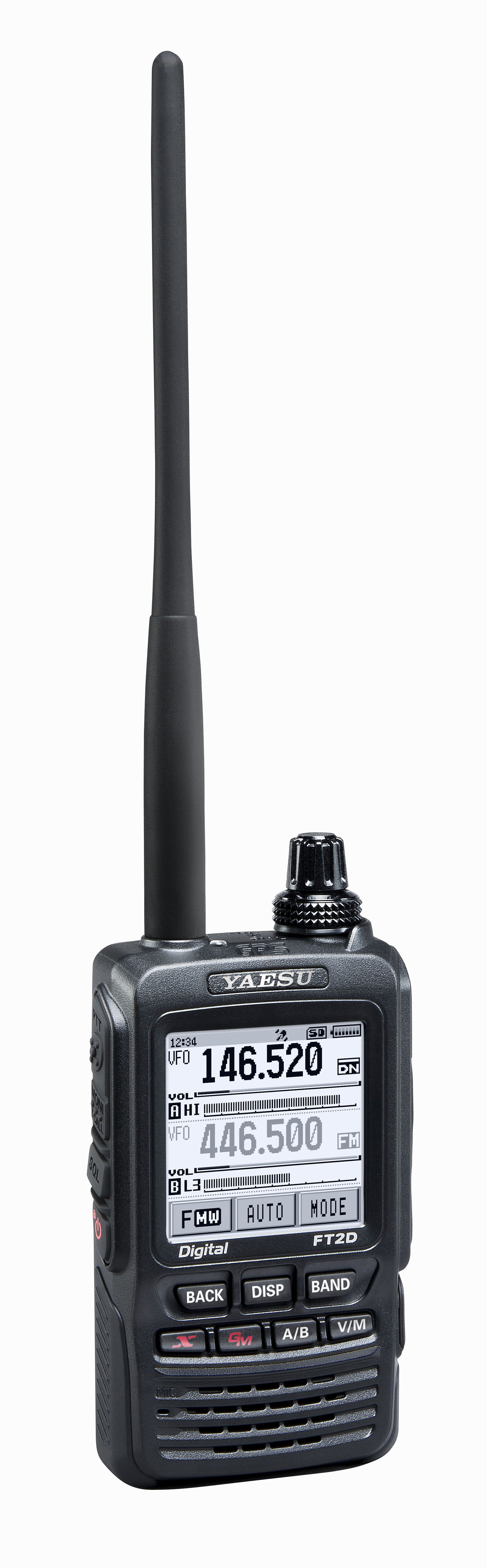

Yaesu FT-2DR

FT2DR

Описание

Мы рады объявить о выпуске нового и передового цифрового двухканального портативного трансивера FT2DR C4FM/FM 144/430МГц.
Этот впечатляющий передовой трансивер разработан достаточно удобным в использования с большим сенсорным экраном. Дисплей с диагональю с 1.7" дюймов с высоким разрешением имеет интуитивно легкий интерфейс, обеспечивая свободную работу и высокий уровень на экране видимости для оператора FT 2DR.

Радиостанция FT2DR также оснащена функцией AMS (автоматический выбор режима), которая мгновенно распознает тип модуляции полученного сигнала и автоматически выбирает один из четырех режимов связи. Кроме того, чтобы сделать FT2DR идеальным цифровым продуктом для всех радиолюбителей мы также включили в ее возможности стандартные функции System Fusion: функция Snapshot с передачей данных изображения (требуется MH-85A11U), функция Smart навигация, Функция Digital Group Monitor включая данные о местоположении и контроль ID во время передачи данных, а также полная поддержка новой надежной и устойчивой связи WiRES-X.

FT2DR усовершенствована также различными новыми функциями, такими как: 700 мВт встроенный приемник с чистым звучанием и высокочувствительной 66-канальной GPS антенной, функция APRS® со скоростью передачи 1200/9600 бит/с, функция Dual Monitor (V/V, U/U, V/U) аналоговой/цифровой C4FM, возможность записи данных GPS, уровень влагозащищенности IPX5, слот для Micro SD карты, литий-ионный аккумулятор высокой емкости 2200 мАЧ.

Мы считаем, что трансивер FT2DR является одним из самых важных продуктивных вкладов в линейке System Fusion в 2015!

Особенности радиостанции:
Совместима с System Fusion
Цифровой режим C4FM V/D, режим Voice FR, режим высокоскоростной передачи данных FR и обычный режим FM
Функция автоматический выбор режима AMS совместим c FM
Легко управляется через большой сенсорный экран с высоким разрешением 43х43 мм
Мощность аудио выхода составляет 700 мВт - это обеспечивает громкий, четкий и чистый звук
Показывает на дисплее снимок, сделанный с помощью функции Snapshot
Встроенный приемник GPS с 66 каналами памяти и высокочувствительной антенной
Навигация с программным управлением (Smart)
Функция Snapshot и передача данных изображения
Функция Digital Group Monitor
Функция APRS® со скоростью передачи 1200/9600 бит/с
Функция Dual Monitor (V/V, U/U, V/U) аналоговый/цифровой C4FM

Характеристики

Технические характеристики
Диапазоны частот: A (основной) диапазон RX: 0,5 - 1,8 МГц (AM вещания)
1,8 - 30 МГц (СВ Диапазон) 30 - 76 МГц (50 МГц любительский)
76 - 108 МГц (FM вещания) 108 - 137 МГц (авиационный)
137 - 174 МГц (144 МГц любительский) 174 - 222 МГц (УКВ диапазон)
222 - 420 МГц (GEN1) 420 - 470 МГц (430 МГц любительский)
470 - 774 МГц (УКВ диапазон) 774 - 999,90 МГц (GEN2)

B (дополнительный диапазон) RX: 108 - 137 МГц (авиационный)
137 - 174 МГц (144 МГц любительский)
174 - 222 МГц (УКВ диапазон)
222 - 420 МГц (GEN1)
420 - 470 МГц (430 МГц любительский)
470 - 580 МГц (УКВ диапазон)
TХ: 140 - 174 МГц, 420 – 470 МГц

Тип цепи: NFM/AM: супергетеродин с двойным преобразованием
FM/AM-радио: прямое преобразование
Тип модуляции: F1D, F2D, F3E, F7W
Выходная мощность: 5 Вт (@ 7,4 В или внеш. источник питания)
Каналы памяти: 1245
Уровень влагозащиты: IPX5
Размер (ШхВхГ): Размер (ШхВхГ): 62х110х32,5 мм
Вес: 310 г с аккумулятором и антенной
Кол-во в коробе: 20
Гарантия: 1 год

Аксессуары

Зарядное устройство CD-41

Чехол CSC-97 для FT1D

Микрофон MH-85 A11U




Программатор CT-176


Программатор CT-168


Программатор CT-170


Yaesu FT-991

ft-991

Описание

Yaesu FT-991 - всережимный трансивер нового поколения позволяет работать с SSB, CW, AM, FM, System Fusion C4FM Digital. FТ-991 предназначен для использования в самых сложных ситуациях благодаря сочетанию проверенных временем характеристик и новейших функций. Где бы не использовался трансивер FT-991, дома, в машине или на открытых местностях, исключительно надежная работоспособность гарантирована.

FT-991 обеспечивает надежную работу передатчика до 100 Вт на HF/50 МГц и 50 Вт на 144/430 МГц. Подчиняясь золотому правилу любительского радиовещания «Невозможно найти взаимопонимания, если нет слышимости » особое внимание в FT-991 уделяется компактной ультрасовременной высокоточной конфигурации схемы ресивера. DSP чип высокоскоростной плавающей запятой ТМS320С6746 (3000 MIPS/2250 MFLOPS) Техасского Института , используемый в ресивере, гарантирует безупречное подавление помех реальных сигналов в реальных условиях, не только на КВ, но также на VHF и UHF.

Входная частота защищена надежным руфинг-фильтром, с возможностью выбора полосы 3 КГц или 15 КГц , эффективно подавляющим сигналы помехи. Технология тройного преобразования, реализованная в схемах, обеспечивает гибкое распределение затухания. Фильтрация нежелательных сигналов происходит на каждом уровне при оптимизированном распределении затухания.

Встроенный полноцветный 3.5'' TFT сенсорный дисплей высокого разрешения обеспечивает непринужденное управление и видимость пользователям. Новейший спектроскоп с автоматическим контролем, расположенный непосредственно под ЖК-дисплеем , дает пользователю всю информацию для удобной двусторонней связи (QSO) на дальних станциях.

В новом FT-991 есть функция автоматического выбора режима (AMS) , которая распознает цифровой или FM аналоговый режим, делая возможным совместное общение.

  • 160 метров до 70 сантиметров в режимах SSB/CW/FM/C4FM Digital/AM/RTTY/PSK
  • Максимальная мощность трансивера YAESU FT-991:
  • В диапазоне КВ (HF) 100 Ватт,
  • В диапазоне 50 МГц (В России запрещён) 100 Вт,
  • В диапазоне 144 МГц (VHF) 50 Ватт,
  • В диапазоне 430 МГЦ (UHF) 50 Ватт.
  • Уровни мощности для всех этих диапазонов можно регулировать.
  • 3,5-дюймовая TFT сенсорная панель для превосходного управления и визуального контроля
  • Высокоскоростной анализатор спектра со встроенным автоматическим контролем
  • Улучшенные функции высококачественной аудиопередачи, AMS и Group Monitor полностью задействуют C4FM Digital
  • Тройное преобразование ( SSB/CW/AM) / Двойное преобразование (FM/C4FM) , входная частота установлена на 69.450 МГц
  • Руфинг-фильтр с возможностью выбора полосы 3 КГц или 15 Кгц в стандартной комплектации
  • IF WIDTH и IF SHIFT обеспечивают качественное QRM (подавление помех от других радиостанций)
  • CONTOUR, DNR, IF Notch и APF (пиковый фильтр, только CW)
  • 160-6 м высокоскоростной автоматический антенный тюнер
  • Высокоточный TCXO ±0,5 ppm
  • Встроенный электронный телеграфный ключ
  • Телеграфный CW автоответчик
  • Прием сообщений между телеграфными посылками
  • Автоматическое переключение репитера
  • USB разъем (CAT контроль, Аудио интерфейс, PTT/SHIFT)
  • Два антенных разъема (КВ/50 МГц, 144/430 МГц)
  • Опциональный автоматический антенный тюнер FC-40 для длинных проволочных антенн
  • Опционально ATAS-120А
  • Режим FR (режим высокоскоростной коммуникации) не поддерживается . Отправка/получение изображений не поддерживается С4FM

Характеристики

Частотный диапазон: RX: 30кГц -56 МГц, 118 МГц -164 МГц, 420 МГц -470 МГц
(только любительские полосы)
ТХ: 1,8МГц — 540МГц, 137 Мгц-164 МГц, 420 Мгц-470 Мгц
(только любительские полосы)
Тип схемы: Супергетеродин в тройным преобразованием: SSB/CW/AM
Супергетеродин с двойным преобразованием: FM/ C4FM
Тип модуляции: А1А (CW), A3E (AM), J3E (LSB, USB), F7W(C4FM), F3E (FM)
F1D(Packet), F2D (Packet)
Исходящая мощность: SSB/CW/FM AM несущая
160-6метров 100 В 25В
2 метра /70 см 50 В 12.5В
Размер корпуса: 229 мм х 80 ммх 253 мм (без ручки и разъема)
Вес: 4.3 кг
Гарантия: 1 год

Аксессуары

mh-36e8j

Динамик-микрофон с DTMF-клавиатурой
MH-36E8J

mh-31a8j

Микрофон, тангента
MH-31A8J

md-200a8xВысококачественный настольный микрофон MD-200A8X

yh-77sta

Стерео наушники
YH-77STA

vl-1000

Усилитель
VL-1000

vp-1000

Блок питания
VP-1000

ct-58

DATA кабель
CT-58

fp-1030a

Блок питания
FP-1030A

ct-39a

Кабель передачи данных
CT-39A

atas-120a

Антенна автомобильная
ATAS-120

atas-25

Антенна базовая
ATAS-25

atbk-100

Компект противовесов для антенны
ATBK-100

fc-40

Антенный тюнер
FC-40

fh-2

Пульт управления
FH-2

mmb-90Автомобильное крепление
MMB-90

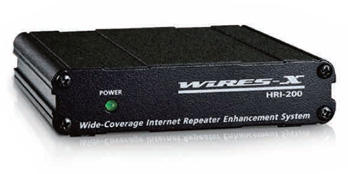

WIRES-X HRI-200

hri-200

Описание

Мы рады анонсировать наш Комплект для подключения через интернет WIRES-X HRI-200, обеспечивающий легкий доступ к протоколу WIRES-X (Система для связи репитеров по технологии передачи голоса через сеть интернет). Это настоящий прорыв в сфере любительской радиосвязи VoIP - мультирежимная система связи, которую так ждали радиолюбители!

WIRES-X поддерживает как аналоговый , так и новый цифровой формат С4FM. Система Фьюжн, разработанная Yaesu, уже сейчас самая быстрорастущая цифровая система любительского радиовещания, а благодаря WIRES-X очевидно повышение интереса. В брошюре подробно описаны все новые удивительные возможности WIRES-X , включая высочайший уровень качества аудио, интуитивный пользовательский ID, продвинутый уровень и удобство управления. Прочитайте брошюру и пусть ваш разум взорвется от открывшихся новых возможностей !

Операторы WIRE-X могут подсоединяться при помощи нового набора инструментов и функций, усиливающих надежность соединения и управления.

  • Цифровая система связи C4FM высокого качества технологии передачи голоса и данных через интернет
  • Функция «Умный Доступ» позволяет оператору вести список активных узлов и искать узлы с совместимым оборудованием напрямую с дисплея трансивера.
  • Хранение цифровых данных, текстов и аудио для функции по требованию при помощи функции «Станция Новостей» (News Station)
  • Preset Search позволяет оператору легко находить и подсоединяться к локальным терминальным узлам с трансивера.

Наш комплект для подключения через интернет WIRES-X HRI-200 - это недорогой путь к WIRES-X. Полный перечень характеристик, поставляемых аксессуаров и спецификация прилагаются. Новый HRI-200 доступен для заказов на поставку уже в сентябре 2014г. Ждем Ваших заказов!

Характеристики WIRES-X HRI-200

  • WIRES (Wide-Coverage Internet Repeater Enhancement System) — это С4FM и аналоговая система связи, позволяющая использовать технологию передачи голоса через Интернет для связи репитеров через сети, создаваемые и / или содержащиеся на хостинговом WIRES сервере.
  • WIRES-X поддерживает как аналоговые, так и новые C4FM цифровые режимы
  • WIRES-X позволяет устанавливать связь между цифровыми станциями C4FM и конвенциональными FМ станциями через WIRES-X
  • Высокое качество голоса достигается ретрансляции C4FM цифровых данных через интернет
  • WIRES ID : адаптированная простая пользовательская ID система , использующая буквенно-цифровые символы.
  • Smart Access (Умный доступ) : WIRES-X автоматически подключается к терминальным узлам и узлам с совместимым оборудованием через функцию «Умный доступ» (только цифровые терминальные станции)
  • Preset Search (Автопоиск) : позволяет оператору легко находить локальные терминальные узлы и получать их данные о настройках частот для автоматической установки (только цифровые терминальные станции)
  • Activity Monitor (Монитор активности) ID активных узлов и узлов с совместимым оборудованием можно искать с С4FM трансивера через локальный узел (только цифровые терминальные станции)
  • News Station ( Станция Новостей) хранит цифровые данные, а именно тексты, изображения и аудио файлы (только цифровые терминальные станции)
  • WIRES-X обеспечивает всем, что необходимо для терминального узла или узла с совместимым оборудованием для использования только участниками
  • Легкая установка: Открытие портов на маршрутизаторе также можно осуществить используя uPnP стандарты на uPnP маршрутизаторах
  • HRI-200 поддерживает аналоговые FM мобильные трансиверы для аналоговых терминальных станций, а также цифровые терминальные станции с FTM-400D
  • Использование ретранслятора DR-1X/DR-1XE будет возможно в начале 2015 года с DR-X/DR-1XE прошивкой.

Характеристики

Сетевое напряжение: USB Bus Powered, DC ±5.0 В ±5% (Отрицательное заземление)
Потребляемый ток: 130 мА± 30 мА TYP
Рабочая температура: 32º F - 122º F (0 º С до +50ºС)
Тип модуляции: Супергетеродин с двойным преобразованием
Разъемы для входа/выхода: Mini DIN 10 pin (Radio1, Radio2), 3.5 φ Audio out (Monitor), USB B типа USB 2.0
Размер корпуса: 4.4 х 1.0 х 5.2 дюймов (без ручки и разъема)
Вес (приблизительно): 11.9 унций ( 340 г)
Количество в коробке: 20

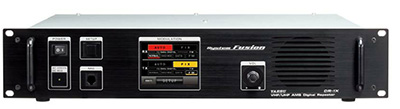

Yaesu Fusion DR-1X

dr1x

Описание

Yaesu Musen рада представить DR-1X, двухдиапазонный (144/430MHz) ретранслятор, который поддерживает обычную аналоговую FM связь, а также одновременно цифровой протокол System Fusion в пределах частотного диапазона 12.5кГц. Мы уверены, что внедрение новейшей DR-1X станет рассветом нашей новой и впечатляющей многофункциональной системы System Fusion.
System Fusion является интегрированной платформой, которую мы предлагаем в качестве нашего цифрового решения для радиосвязи, она обеспечит четкую и чистую голосовую связь и надежную высокоскоростную передачу данных с использованием цифровой модуляции C4FM, а также позволит пользоваться существенными преимуществами аналоговой FM радиосвязи, такими как низкое потребление батареи и возможность работать на больших расстояниях.
Одной из ключевых возможностей System Fusion является функция AMS (автоматический выбор режима), которая мгновенно распознает принимается ли сигнал в режиме V/D, режиме голосовой связи или режиме данных FR аналоговом FM или цифровом C4FM, и автоматически переключается на соответствующий. Таким образом, благодаря нашим цифровым трансиверам FT1DR и FTM-400DR System Fusion, чтобы поддерживать связь с аналоговыми FM радиостанциями больше нет необходимости каждый раз вручную переключать режимы,.
На репитере DR-1X, AMS можно настроить так, чтобы входящий цифровой C4FM сигнал преобразовывался в аналоговый FM и ретранслировался, таким образом позволяя поддерживать связь между цифровым и аналоговым трансиверами. AMS также можно настроить на автоматическую ретрансляцию входящего режима на выход, позволяя цифровым и аналоговым пользователям совместно использовать один ретранслятор.
До сих пор, FM ретрансляторы использовались только для традиционной FM связи, а цифровые ретрансляторы только для цифровой. Однако, теперь просто заменив обычный аналоговый FM репитер на DR-1X, вы можете продолжать пользоваться обычной FM связью, а также использовать ретранслятор для более продвинутой цифровой радиосвязи System Fusion. Другие периферийные устройства, такие как дуплексер и усилитель и т.д. можно продолжать использоваться как обычно.
Система управления ретранслятором включает панель выбора частот RX/TX, мощности (50/20/5 Вт), доступ к управлению CTCSS или DCS аналоговой FM, с программируемыми временными интервалами и идентификатором CW или голоса (если установлена опция FVS-2). Также поддерживается возможность дистанционного управления для функции Shutdown (отключение). На задней панели имеется I/O порт, с помощью которого можно подключить "С-COM 7330 Тройной контроллер ретранслятора." Этот контроллер позволяет управлять максимум тремя DR-1X, чтобы запрограммировать сигнал, таймер, режим доступа и многое другое.
Новый DR-1X будет доступен с июня 2014 года. Пожалуйста, обратите внимание на техническую документацию для получения информации о ценах. Теперь мы с нетерпением будем ждать ваших заказов.
Мы с волнением ожидаем широкого признания System Fusion!

DR-1X
Цифровой репитер VHF / UHF C4FM/FM
50 Вт 144/430 МГц двухдиапазонный

Основные особенности System Fusion:
- Функция AMS (автоматический выбор режима) автоматически распознает принят ли цифровой C4FM сигнал или обычный FM
- Улучшенный показатель BER (Bit Error Rate- характеристика качества передачи) C4FM обеспечивает превосходное качество звука
- Улучшенный показатель BER (Bit Error Rate) C4FM обеспечивает лучший прием во время движения и в условиях слабого приема сигнала
- Использование всего диапазона 12,5 кГц обеспечивает высокую скорость передачи данных
- Функция быстрого снимка позволяет получать изображения, вместе с информацией о времени и данными GPS
- Цифровая функция GM (цифровая функция контроля группы)
- Высокоточная функция навигации

Особенности радиостанции:
- Режимы модуляции: 12,5 кГц цифровой C4FM, обычный FM
- Функция AMS (автоматический выбор режима) автоматически распознает является ли сигнал цифровым C4FM или обычным сигналом FM
- 3,5-дюймовый цветной сенсорный экран
- Очень надежная в работе, высокая выходная мощность: 50Вт/20Вт / 5Вт
- Аварийный режим: Поддержка автоматической смены резервной батареи
- Разъем под микрофон на передней панели предназначен для использования при проверке передачи, и позволяет использовать репитер в качестве базовой станции
- Встроенный большой динамик с регулятором громкости на передней панели
- Внутренний источник питания
- 19" монтируется в стойку
- Высокая стабильность ± 2.5ppm TCXO
- DSQ сигналинг (код цифрового шумоподавления)
- CTCSS и DCS сигналинг
- Функция оповещения идентификатора (Голосовой режим: требуется FVS-2)
- На задней панели имеется I/O порт, с помощью которого можно подключить "С-COM 7330" контроллер ретранслятора.
- Работа в качестве базовой станции


Характеристики

Диапазоны частот: RX / TX: 144 до 148 МГц, от 430 до 450 МГц
Шаг канала: 5/6.25 кГц
Тип цепи: супер-гетеродин с двойным преобразованием
Тип модуляции: F1D, F2D, F3E, F7W
Выходная мощность: 50 Вт/20 Вт / 5 Вт
Размер (Ш х В х Г): 482 х 88 х 380 мм без ручки и провода
Вес (прибл.): 10 кг

Yaesu FTM-400

Yaesu FTM-400D

Описание

Мы рады объявить о новом двухдиапазонном  цифровом мобильном трансивере  FTM-400DR 12.5 kHz C4FM/FDMA 144/430 MHz.  Это второй шаг в представлении Yaesu Новой Цифровой Коммуникационной Эры в Любительском радио!
Встроенная 3.5-дюймовая полноцветная TFT touch панель с дисплеем высокого разрешения обеспечивает  прекрасную видимость.  Иконки, многофункциональная панель и всплывающие сообщения  отображаются в высоком разрешении благодаря полноцветному, яркому  кристаллическому TFT экрану.  Настройки и состояние беспроводных устройств отображаются в  формате, легком для понимания.  Вы можете выполнять различные операции легко, едва коснувшись экрана.  Даже фотографировать и отправлять снимки также легко и просто!  Всего лишь нужно подключить микрофон MH-85A11U  к камере. Нажмите на микрофоне кнопку спуска, чтобы сделать снимок и  изображение появится на экране и может быть быстро отправлено на другие цифровые трансиверы C4FM FDMA.
Самая привлекательная особенность цифровой связи это возможность передавать огромное количество данных.  FTM-400DR использует 12.5 kHz C4FM/FDMA режим цифровой модуляции для обеспечения высокоскоростной передачи данных и надежной связи.
В новом FTM-400DR есть 4 режима – V/D, Voice FR, Data FR, Analog FM
В режиме V/D (голос/данные)  вы можете использовать голосовую связь и передачу данных одновременно.  Постоянная и надежная связь поддерживается посредством невероятно четкой функцией контроля и исправления ошибок.  Этот режим является основным режимом  C4FM/FDMA.
Режим Voice FR использует полную скорость для голосовой связи.  Данный режим обеспечивает чистую, высококачественную голосовую связь.
Режим Data FR использует полную скорость для передачи данных.  В этом режиме вы можете передавать огромные объемы данных, текстовые сообщения, изображения в два раза быстрее, чем в режиме V/D.
Режим Analog FM эффективен, когда слабый сигнал приводит к обрывам связи в цифровом режиме.
FTM-400DR включает в себя функцию Автоматического Выбора Режима (AMS) для идентификации всех четырех режимов и автоматического выбора при появлении сигнала.
Также в FTM-400DR мы включили дополнительные возможности такие как Smart Navigation и Digital Group Monitor .
FTM-400DR будет доступен в октябре-ноябре 2013 года!

 Особенности:
-Модуляция: C4FM FDMA с полосой пропускания 12,5 кГц
-Режимы: V/D, VOICE FR, DATA FR, ANALAOG FM
-Автоматический выбор режима
-Дисплей: 3,5-дюймовый полноцветный с сенсорной панелью управления
-Функция snapshot и передача изображения
-Многострочный цифровой монитор
-APRS: 1200/9600 бит/с
-2 независимых приемника
-слот: micro SD

Характеристики

Технические характеристики
Диапазон частот, МГц:

А (Основной приём)/B (Субприём) Диапазон RX:
108-137 (Авиа)
137-174 (144 Любительский)
174-400 (Основной 1)
400-480 (430 Любительский)
480-999.99 (Основной 2)

Диапазон TX:
137-174
400-480

Вид излучения F1D, F2D, F3D, F7W
Каналы 1038
Напряжение питания, В 13,8
Мощность, Вт 50/25/5
Габариты, мм 140 x 40 x 125 (станция)
140 х 72 х 20 (панель)
Вес, г 1200

Аксессуары

mh-85

Микрофон с камерой
MH-85 A11U

mh-48

DTMF микрофон
MH48 A6JA

mh-42

Выносной микрофон
MH-42 C6J

mls-200

Влагозащищенный выносной громкоговоритель
MLS-200-M10

bh-2

Bluetooth гарнитура
BH-2A

bu-2

Bluetooth адаптер
BU-2

fvs-2

Модуль голосового оповещения
FVS-2

mmb-98

Вакуумное крепление
MMB-98

CD-40

Зарядное устройство для BH-2A гарнитуры
CD-40

pa-46c

220-240 VAC зарядное устройство
PA-46C

scu-20

Кабель для подключеник к ПК
SCU-20

ct-162

Раздленительный кабель (6м)CT-162

ct-166

Аналаговый кабель
CT-166

ct-163

Кабель для передачи данных
CT-163

ct-165

Кабель для передачи данных
CT-165

ct-167

Кабель для передачи данных
CT-167

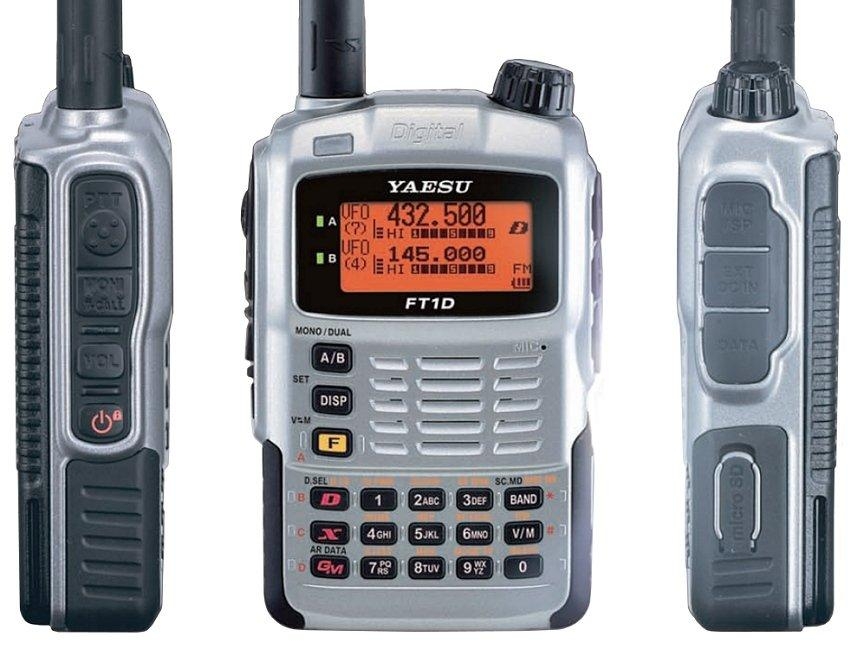

Yaesu FT-1D

Yaesu FT-1D

Описание

Оптимальный цифровой стандарт средств связи: 12.5 кГц С4 FM FDMA

Двухдиапазонный цифровой трансивер FT1DR/E
• Водонепроницаемый для капель воды, рейтинг 5 по системе IPX
• Двухчастотный режим просмотра значений VFO.
• Большой LCD дисплей
• Прием в широкой полосе частот.
• Встроенная GPS антенна
• Вибрационный вызов при чрезвычайной ситуации
• Внутренняя AM Антенна

Мы рады объявить о появлении нашей  двухдиапазонной цифровой станции FT1DR. Это новая эра цифровой связи в любительском радио!
Самая привлекательная особенность цифровой связи – это возможность передавать большие объемы данных. Новая FT1DR использует режим цифровой модуляции 12.5 кГц C4FM FDMA для возможности высокоскоростной передачи данных, надежной и устойчивой голосовой связи по сравнению с аналоговым сигналом. C4FM FDMA обеспечивает передачу данных со скоростью 9.6 кб/с . Это существенно отличается от существующего цифрового любительского радио и расширяет возможность деятельности радиолюбителей в будущем.
В новой FT1DR есть четыре режима:  голосовой режим/режим передачи данных,  FR режим голосовой связи,  FR режим передачи данных и аналоговый режим с автоматической функцией выбора режима (AMS).
голосовой режим/режим передачи данных (V/D) – режим голосовой связи и передачи данных одновременно. Данный режим позволяет передавать данные о своем местонахождении и идентификационные данные во время работы с корреспондентом. Также данный режим позволяет добиться более устойчивой связи с корреспондентом. Режим является основным для цифровой C4FM FDMA HAM станции.
FR режим передачи данных использует максимальную скорость для передачи данных. Данный режим позволяет передавать большие объемы данных, текстовые сообщения, изображения, голосовые данные в два раза быстрее чем в режиме V/D.
FR режим голосовой связи использует максимальную скорость для передачи голосовых данных. Данный режим позволяет передавать более чистый, высококачественный голосовой сигнал.
Аналоговый режим такой же как и обычный режим FM позволяет связываться со всеми VHS/UHF HAM устройствами.
Новая станция FT1DR также имеет функцию автоматического выбора режима (AMS) для идентификации всех четырех режимов и автоматического выбора при появлении сигнала.
В радиостанции  FT1DR есть дополнительные особенности,  чтобы сделать ее стандартным оборудованием цифровой связи для всех радиолюбителей: функция «Снимок»  с режимом передачи данных (требуется MH-85A11U), встроенный модуль GPS и Умная навигация, функция APRS и Digital Group Monitor используют передачу данных о положении и идентификационных данных в процессе связи.

• Радиостанция FT1DR/E может достигать скорости передачи данных 9.6 кб в секунду, что является удачным решением для представленного метода передачи информации.
• Радиостанция FT1DR/E использует цифровую технологию C4FM FDMA , которая была разработана для профессиональных радиостанций LMR. Эта технология характерна низкой частотой ошибок за единицу передаваемой информации. Как результат – стабильная связь без прерываний во время мобильной работы (даже во время быстрого передвижения в любом транспортном средстве).
• Возможность выбора между аналоговым и цифровым режимом передачи информации нажатием всего одной клавиши на радиостанции. Когда цифровой сигнал прерван из-за слабого сигнала, вы можете переключится в режим аналогового сигнала, оставаясь на связи со станцией, с которой вы говорили.
• Цифровая технология радиостанции FT1DR/E обеспечивает прорыв в любительских средствах связи, полностью используя достоинства цифровых средств связи.

Рассылка коротких сообщений внутри группы (GSM)

Преимущество средств любительских радиостанций в возможности общения одновременно со всеми радиостанциями, находящимися в пределах зоны покрытия. Новая удобная функция FT1DR/E «Короткие сообщения» позволяет посылать короткие сообщения одновременно всем членам группы. К тому же можно получить подтверждение, что сообщение отправлено; возможно передавать цифры и буквы, 80 знаков максимум.

Функция «Снимок» (передача изображения)

С помощью MH-85A11U можно сделать снимок и передать его. Это удобно, кода нужно получить подтверждение о местонахождении пользователя; также можно записать точку маршрута, чтобы было легче вернуться к исходной точке. Размер изображения 320 x 240 точек или 160 x 120 точке (изображение нельзя просмотреть на FT1DR/E из-за ограничений LCD дисплея).

Данное изображение также включает время и информацию со спутника по расположению снимка. Очень легко редактировать данные файла после того, как картинка получена. Время передачи данных примерно 20 секунд (для 320 x 240 точек), 4 секунды (для 160 x 120 точек). Возможно установить микро SD карту для дополнительного хранения данных, поэтому можно не волноваться об объеме памяти в самой радиостанции. Формат данных – популярный JPG, удобный для редактирования с помощью компьютера с программным обеспечением.

Цифровая автоматическая система запроса и ответа в пределах зоны связи (ARTS)

Автоматическая система запроса и ответа в пределах зоны связи в р/ст YEASU значительно улучшилась. Теперь можно уведомлять пользователей других станций внутри группы, находящихся в пределах зоны покрытия. В радиостанциях FT1DR/E новая цифровая система ARTS также посылает данные о местоположении. Пользователь может найти направление и расстояние до других станций, с которым он хочет общаться.

Дублирование данных

Слот Микро SD карты находится на боковой стороне радиостанции. GPS регистратор записывает местоположение и информацию о движущейся станции в файл записи памяти в радиостанции; данные об изображении и другая полезная информация хранится на микро SD карте. Используя SD карту, возможно клонировать данные из радиостанции на другие станции FT1DR/E.

USB разъем

USB разъем также находится на боковой стороне радиостанции. Микрофон с камерой (VH-85A11U) также может быть подключен к данному порту. Ваш персональный компьютер может быть подключен к данному порту для обновления прошивки радиостанции.

E20 (Легкость в управлении)

Для того, чтобы сделать работу с функциональной радиостанцией FT1DR/E намного проще, все операции были проверены и полностью исправлены по результатам тестов. Наиболее часто используемые функции выведены на клавиши для удобной эксплуатации радиостанции. Вы оцените функциональность радиостанции!

E-GPS, функция передачи данных GPS

В радиостанции FT1DR/E добавлена функция E-GPS. Эта сложная функция была упрощена, чтобы появилась возможность показывать направление и расстояние до другой станции с помощью всего одного нажатия клавиши. Функция возврата также включена; направление и расстояние, необходимые для возврата к вашей прежней позиции, отображаются легко и четко, когда они сохранены.

Характеристики

Технические характеристики
Диапазон частот, МГц: А (Гетеродин А, Основной приём) Диапазон RX: 0,5 — 1,8 МГц (Радио АМ)
1,8 — 30 МГц (Радио СВ)
30 — 76 МГц (50 МГц HAM)
76 - 108 МГц (Радио ФМ)
108 — 137 МГц (Авиационный диапазон)
146 — 174 МГц (144 МГц НАМ)
174 — 222 МГц (Выделенный Диапазон 1)
222 — 420 МГц (Выделенный Диапазон 2)
420 — 470 МГц (430 МГц НАМ)
470 — 800 МГц (Выделенный Диапазон 3)
800 — 999 МГц (Выделенный Диапазон 4)

B (Гетеродин В, Субприём) Диапазон RX: 108 — 137 МГц (Авиационный диапазон)
146 — 174 МГц (144 МГц НАМ)
174 — 222 МГц (Выделенный Диапазон 1)
222 — 420 МГц (Выделенный Диапазон 2)
420 — 470 МГц (430 МГц НАМ)
470 — 580 МГц (Выделенный Диапазон )

TX: 144 — 146 МГц или 144 — 148 МГц
430 — 440 МГц или 430 — 450 МГц

Диапазон рабочих температур,°С от -4°F до +140°F (-20°C до +60°C)
Стабильность частоты, ppm ±2.5
Вид излучения F2A, F2D, F3E, F10,C4FM
Каналы 1245
Водонепронецаемость IPX5
Напряжение питания, В 7,4
Габариты, мм 60х 95х 28
Вес, г 265 с FNB-101Li и антенна
Приемник
Чувствительность, мкв 3 мкВ 10 дБ SN (0,5 — 30 МГц, АМ)
0,35 мкВ 12 децибел SINAD (30-54 МГц, NFM)
1 мкВ 12 децибел SINAD (54 - 76 МГц, NFM)
1,5 мкВ 12 децибел SINAD (76 - 108 МГц, WFM)
1,5 мкВ 10 децибел SN (108 - 137 МГц, AM)
0,2 мкВ 12 децибел SINAD (137 - 140 МГц, NFM)
0,16 мкВ 12 децибел SINAD (140 - 150 МГц, NFM)
0,2 мкВ 12 децибел SINAD (150 - 174 МГц, NFM)
1 мкВ 12 децибел SINAD (174 - 222 МГц, NFM)
0,5 мкВ 12 децибел SINAD (300 - 350 МГц, NFM)
0,2 мкВ 12 децибел SINAD (350 - 400 МГц, NFM)
0,18 мкВ 12 децибел SINAD (400 - 470 МГц, NFM)
1,5 мкВ 12 децибел SINAD (470 - 540 МГц, NFM)
3 мкВ 12 децибел SINAD (540 - 800 МГц, NFM)
1,5 мкВ 12 децибел SINAD (800 - 999 МГц, NFM)
0,28 мкВ для цифрового режима.
Передатчик
Выходная мощность, Вт. 5
Побочное излучение -менее 60 децибел (уровень мощности Высокий, Средний, L2)
-менее 50 децибел (уровень мощности L1)
Гарантия: 1 год

Аксессуары

CD-41

Зарядное устройство CD-41

CSC-97-Softcase

Чехол CSC-97 для FT1D

MH-85A11U

Микрофон MH-85 A11U



CT-176

Программатор CT-176

CT-168

Программатор CT-168

CT-170

Программатор CT-170



От радиорелейных линий - к спутниковой связи
Радиорелейная связь - это особый вид радиосвязи на ультракоротких волнах с многократной ретрансляцией сигнала.

Спутниковая связь - это особый вид радиосвязи с одновременной ретрансляцией сигнала через спутник в разных направлениях.

НИИР - это особый научно-исследовательский институт, в стенах которого родилась первая отечественная радиорелейная аппаратура, из стен которого вышло много ученых, известных не только на родине, но и во всем мире, много талантливых организаторов и руководителей отрасли, много академиков и лауреатов Государственных премий.

Можно сказать, что история развития радиорелейной и спутниковой связи в России неразрывна с историей и судьбой НИИР.

Еще в 1932-1934 гг. в СССР была создана приемно-передающая аппаратура, работавшая на метровых волнах, и на ее базе построены опытные линии связи Москва - Кашира и Москва - Ногинск. Первое отечественное оборудование "Краб", разработанное в НИИР и изготовленное в его экспериментальных мастерских для решения конкретной задачи - создания линии связи через Каспийское море между Красноводском и Баку в 1953-1954 гг., также работало в метровом диапазоне, а вот аппаратура "Стрела-П", изготовленная в 1954 г. на Опытном заводе НИИР и предназначенная для связи между Москвой и подмосковным г. Фрязино, работала уже начастотах 1600...2000 МГц.

Эти линии обеспечивали 12 телефонных каналов с возможностью их вторичного уплотнения. Но назвать их радиорелейными в полном смысле этого слова было нельзя, так как связь между двумя пунктами осуществлялась без ретрансляции.

Поначалу наиболее целесообразным для радиорелейных линий (РРЛ) считалось применение импульсной модуляции, хорошо освоенной в радиолокации, с временным уплотнением. И казалось, что при тогдашнем уровне технологии это сулит большие преимущества. Однако целый цикл теоретических исследований и экспериментальных проработок, проведенных в том числе и в институте, подтвердил складывавшееся в ту пору мнение, что сочетание частотной модуляции с частотным уплотнением позволит создать радиорелейные линии, не уступающие наиболее совершенным коаксиальным кабельным системам. Подчеркнем, что сказанное относилось к концу 40-х и началу 50-х годов. А поскольку развитие идет по спирали, то современные новейшие технологии позволили вернуться к цифровым методам передачи на более высоком уровне - передача данных, цифровая телефония и даже цифровое телевидение.

В этот начальный период в институте собрались ученые, имена которых стали известны во всем мире.

Вопросы теории систем связи были развиты профессором В. А. Котельниковым - будущим президентом Академии наук СССР, в его теории потенциальной помехоустойчивости. Очень интересным был коллоквиум, проведенный им в институте, на котором была представлена некоторая таблица, наподобие таблицы Менделеева, содержащая все возможные сочетания систем передачи сигналов с импульсной, частотной и фазовой модуляцией с временным и частотным уплотнением. В ней были выделены сочетания, обладающие наибольшей помехоустойчивостью, и исключены неперспективные варианты.

Разработкой антенн руководил доктор технических наук Г. З. Айзенберг, написавший широко известную книгу "Антенны ультракоротких волн" (1957 г.).

Передатчики СВЧ создавались под руководством заведующего кафедрой передающих устройств МЭИС профессора Б. П. Терентьева, а приемными устройствами занимался доктор технических наук B. C. Мельников.

Возглавлял лабораторию УКВ в то время доктор технических наук В. А. Смирнов. Коллектив этой лаборатории в тесном содружестве с сотрудниками других лабораторий института и создал первые отечественные радиорелейные линии.

В электровакуумной лаборатории института, начальником которой был П. А. Остряков, а немного позднее Н. В. Зарянов, был разработан и изготовлен триод для генерации и усиления высокочастотных колебаний. Эти лампы были использованы в экспериментальном передатчике (работавшем на волне 75 см, с импульсной и частотной модуляцией), созданном в лаборатории УКВ С. В. Бородичем, Е. П. Корчагиной, Л. А. Корнеевым и Н. Н. Федюшиным.

Результатом совместного творчества инженеров И. И. Теумина и В. В. Слуцкой стал оригинальный электронный коммутатор для импульсно-фазовой модуляции.

Группа сотрудников лаборатории УКВ (А. В. Соколов, Н. Н. Зубов, З. Ф. Гурова) под руководством B. C. Мельникова совместно со специалистами ЦНИИС СА и предприятия НИИ-20 разработала приемное устройство для подвижной РРЛ с импульсно-фазовой модуляцией, работающее на волне 20 см.

В то далекое послевоенное время в институте были прекрасные экспериментальные мастерские, возглавляемые А. П. Жаровым, а в них - механики-"золотые руки", и замечательное конструкторское бюро под началом Б. П. Михайлова с инициативными конструкторами-энтузиастами освоения техники СВЧ.
Такое сочетание творческих коллективов ученых и экспериментальной производственной базы позволило успешно отработать все принципиальные устройства и элементы будущей аппаратуры РРЛ. Были исследованы узлы приемно-передающей аппаратуры, объемные СВЧ-контуры, входные цепи и кристаллические смесители, усилители промежуточной частоты, частотные и импульсные детекторы, генераторы и усилители СВЧ, импульсные и частотные модуляторы, а также антенны различных типов, из которых два выбраны для использования на первых РРЛ относительно небольшой емкости. Изучались вопросы распространения ультракоротких волн, распределения частот, что позволило определить основные характеристики РРЛ и методы расчета.

Все это было подкреплено многочисленными испытаниями самого различного оборудования на специально созданном опытном участке между Москвой и поселком Голицыно.

В Москве на телефонной станции на ул. Мархлевского находился оконечный пункт этой линии, аппаратная которого размещалась на верхнем этаже, а площадка с параболической антенной - на крыше здания.

В Голицыно, рядом с прекрасным пионерским лагерем "Волна", была построена небольшая башня из трубчатых конструкций для установки антенны и небольшой домик для высокочастотной приемно-передающей аппаратуры - это была промежуточная станция. На этом опытном участке можно было сымитировать двух- и более пролетную РРЛ, что позволило экспериментально подтвердить теоретически полученные законы накопления тепловых шумов и сложения

продуктов нелинейных переходов, возникающих в различных трактах линии.

Работы на опытном участке проводились С. В. Бородичем, В. П. Минашиным, А. В. Соколовым, В. М. Шифриной, Л. А. Коробковым, В. В. Петровым и многими другими.

На полигоне в Голицыне испытывались антенны, измерительное оборудование и устройства электропитания. В специальном бункере проверялся двухмашинный агрегат с механическим аккумулятором энергии - массивным маховиком и автоматически запускаемым дизелем. Это был прообраз широко распространенного дизель-генераторного агрегата ДГА-20М мощностью 20 кВА.

Естественно, все эти работы требовали метрологического обеспечения, и в институте было создано бюро измерительной аппаратуры под руководством кандидата технических наук А. Ф. Пионтковской, которое осуществляло подбор необходимой серийно выпускаемой отечественной и импортной аппаратуры и ее аттестацию.

Для разработки нестандартного измерительного оборудования была организована специальная лаборатория под руководством А. С. Владимирова, а несколько позднее - отдел, который возглавил А. И. Зудакин.

Технологическая цепочка проведения НИР и ОКР в институте в то время выглядела следующим образом. Часть сотрудников лаборатории объединялась в группу для исследования отдельных вопросов или разработки оборудования конкретного назначения. В каждой лаборатории была своя макетная группа, свой механик, а в некоторых - и свой конструктор. Сложные макеты конструировались в КО-1 и изготавливались в мастерских, расположенных в Москве и имевших все необходимые цеха, в том числе и кварцевый. Начальником КО-1 был А. К. Эйхман, начальником мастерских - Л. П. Турин. Конструирование образцов, как правило, осуществлялось в КО-2, начальником которого сначала был Е. И. Хайтов, а позднее - А. И. Бобров, а их выпуск в малых сериях - на Опытном заводе НИИР в поселке Лесное (ст. Зеленоградская). Директором завода долгое время был С. С. Шлюгер, а затем - Б. М. Рафтопуло. Работа возглавлялась руководителем, позднее - главным конструктором и заместителями по основным направлениям.

В лаборатории № 14, в которой в 40-50-х годах разрабатывались первые РРЛ, сначала под руководством В. А. Смирнова, а позднее С. В. Бородича - неизменного главного конструктора, существовало несколько групп: передающих устройств - В. П. Минашин, Г. В. Иванов, Н. А. Ананьев, С. Н. Смирнова, Н. Н. Федюшин, Г. Д. Ефимова; приемных устройств . В. Соколов, Н. Н. Зубов, В. И. Малиновская, З. Ф. Гурова; низкой частоты и служебной связи - В. М. Шифрина, Н. И. Тилюшкина, Л. А. Кащеева, Г. К. Конькова, Н. В. Таратута; видеочастоты - Д. Ф. Булле, Ю. Н. Марголин, Ю. В. Грачев.

Устройствами электропитания и автоматики занимались сотрудники других лабораторий: В. В. Петров, И. П. Шилова, Р. Н. Сидоров, М. В. Бродский, В. Д. Шошенков, Н. П. Филипчук.

Антенны на первоначальном этапе разрабатывали В. Д. Кузнецов, А. А. Кукаев, A. M. Модель. Вопросами распространения и проектирования трасс занимались А. И. Калинин, В. Н. Троицкий, А. А. Шур, Л. В. Надененко.

Группой конструкторов в КО-2 руководил И. В. Казистов со своим постоянным помощником Я. М. Мадорским.

Таким коллективом было разработано семейство радиорелейной аппаратуры "Стрела" в диапазоне 1600... 2000 МГц: "Стрела-П" - для пригородных линий на 12 телефонных каналов, "Стрела-Т" - для передачи одной ТВ программы на расстояние 300-400 км и "Стрела-M" - для оборудования магистральных линий на 24 канала протяженностью 2500 км.

В передатчиках с выходной мощностью 2 Вт использовались мощные смесители и генераторы на металлокерамических триодах типа ГС-90Б. Основным типом лампы был металлический пентод 6Ж4 (6 ACT) с высокой крутизной. Промежуточная частота в передатчике - 75 МГц, в приемнике - 31 МГц. Модуляция - частотная. Девиация частоты на канале - 140 кГц, девиация при передаче видеосигнала - 4 МГц. Ширина полосы пропускания телефонного ствола - 6 МГц, ТВ ствола - 20 МГц. В приемнике использовался кристаллический смеситель и гетеродин на отражательном клистроне для оконечной станции, а на промежуточных станциях колебания гетеродина образовывались общим с передатчиком генератором и дополнительным смесителем. Звуковое сопровождение ТВ программы передавалось в групповом тракте телефонного ствола на отдельной поднесущей с фазоразностной модуляцией.

Основным типом антенны была перископическая система из двух зеркал (верхнего - плоского, нижнего - эллиптического) и рупорного облучателя. Применялась и параболическая антенна диаметром 3,2 м.

Первые РРЛ были оборудованы аппаратурой, изготовленной на опытном заводе института, где были организованы монтажный цех, напоминающий небольшой конвейер, настроечный цех во главе с А. И. Бунаковым. Для комплексной проверки была создана однопролетная линия. Серийное производство аппаратуры осуществлялось на заводе в Ростове-на-Дону.

Аппаратура "Стрела" использовалась при строительстве довольно многих линий, например, Москва - Рязань, Москва рославль - Нерехта - Кострома - Иваново, Фрунзе - Джалалабад, Москва - Воронеж, Москва - Калуга, Москва - Тула.

В 1956 г. аппаратура "Стрела-M" была продемонстрирована на Выставке достижений народного хозяйства (ВДНХ), а ее разработчики награждены медалями и дипломами ВДНХ.

Следующее оборудование для РРЛ, созданное примерно тем же коллективом, - аппаратура Р-60/120. Она позволяла создавать 3-6-ствольные магистральные линии длиной до 2500 км для организации 60-120 телефонных каналов и длиной до 1000 км - для передачи ТВ программ при выполнении Рекомендаций МККТТ и МККР на качественные показатели.

Принципиальные решения отдельных узлов и общее построение оборудование во многом напоминало "Стрелу", но при разработке учитывались все Рекомендации МККР. В соответствии с ними промежуточные частоты передатчика и приемника были одинаковы и равны 70 МГц. Большое внимание уделялось вопросам внутрисистемной ЭМС, учитывались все возможные паразитные продукты преобразования частот в мощном смесителе передатчика и каналы помех в смесителе приемника. Аппаратура работала в том же диапазоне 1600...2000 МГц. Мощность передатчика была увеличена до 3 Вт. Была предусмотрена система телеобслуживания промежуточных станций, совершенно изменена конструкция стоек.

Для установки перископической антенной системы использовалась либо свободно стоящая башня из трубчатых конструкций, либо мачта из стальной трубы относительно большого диаметра с несколькими ярусами оттяжек. Аппаратуру размещали в кабине, встроенной в башне, или в небольшом здании около мачты. В отдельном домике была установлена система электропитания с автоматической дизельной установкой.

По сложившейся традиции образцы аппаратуры Р-60/120 для первой линии были изготовлены Опытным заводом института.

Эта РРЛ (между Москвой и Смоленском с промежуточными пунктами в Голицыне, Дорохове, Гжатске, Вязьме и Ярцеве) была спроектирована, смонтирована и настроена менее чем за год совместными усилиями специалистов ГСПИ, треста "Радиострой" и НИИР и сдана в эксплуатацию в октябре 1958 г. Руководили работами А. В. Соколов, Н. А. Ананьев, Г. Г. Цуриков. Сквозные измерения, паспортизацию телефонных каналов и видеотракта провели В. М. Шифрина, Н. И. Тимошина, В. Н. Полухин.

По инициативе начальника Технического управления Минсвязи СССР А. Д. Фортушенко для серийного производства аппаратура Р-60/120 была передана на один из лучших заводов ВПК в Днепропетровске, где она попала в руки молодых специалистов В. И. Дворникова, В. М. Василевского,

Ю. Ф. Марченко и А. И. Потапенко (двое последних после освоения оборудования в производстве перешли на работу в НИИР).


Радиорелейные линии на базе аппаратуры Р-60/120 были построены в различных районах СССР. Одной из первых и, пожалуй, самой длинной была линия Москва - Ростов-на-Дону, весь цикл работ на которой, начиная от проектирования и кончая сдачей в эксплуатацию, был проведен ведущим конструктором НИИР В. М. Шифриной.

Параллельно с созданием оборудования сотрудниками института А. И. Калининым, В. Н. Троицким, Л. В. Надененко, А. А. Шуром были разработаны методики для выбора трасс, а также методики настройки, измерений и инструкции по эксплуатации и обслуживанию РРЛ.

Успешная разработка оборудования и настройка линий была обеспечена благодаря использованию большого парка измерительной аппаратуры. Большую роль сыграло и создание специальной измерительной аппаратуры: комплекта постоянных и переменных направленных ответвителей (В. Д. Кузнецов, А. А. Кукаев); измерителя мощности, резонансного волномера, шумового диода, генератора стандартного поля (М. В. Фомин); гетеродинного волномера, измерителя девиации (Г. И. Рабинович); генератора стандартных сигналов (А. В. Соколов, Н. Н. Зубов).

Особо следует отметить создание двух принципиально новых для того времени приборов: измерителя группового времени запаздывания (И. С. Печерский, Е. А. Шубина) и измерителя переходных шумов (А. И. Зудакин).

Оборудование Р-60/120 также экспонировалось на ВДНХ в 1958 г., и коллектив разработчиков был награжден медалями и почетными дипломами.

Разработанная аппаратура для РРЛ прямой видимости не могла обеспечить связью ни Крайний Север, ни удаленные районы Сибири.

Идея создания в этих местах линий тропосферной связи с расстояниями между пунктами в сотни километров принадлежала В. А. Смирнову. Она была развита и конкретизирована С. В. Бородичем и А. И. Калининым, а также поддержана Министерством связи.

Главным конструктором разработки тропосферной системы связи ТР-60/120 был назначен С. В. Бородич. В коллектив разработчиков пришли новые сотрудники и молодые специалисты: И. А. Гусятинский, А. С. Немировский, Б. С. Надененко, И. С. Цирлин, В. В. Козлов, Ю. М. Кирик, Ю. М. Фомин, B. C. Довгелло, Е. В. Коршунов, Ю. Б. Петровский, В. М. Цемехман, Ю. В. Берноскуни, И. Л. Папернов, В. В. Плеханов, Э. Я. Рыскин, Г. Г. Тараканова, М. И. Поляк.

Для дальней тропосферной связи требовались мощные передающие устройства, антенны с большим усилением, высокочувствительные приемники многократного приема с порогопонижающими системами.

Наиболее подходящим для тропосферных систем с расстояниями между пунктами 200-300 км являлся диапазон 700... 1000 МГц. На основании теоретических исследований, анализа отечественной и зарубежной литературы, сравнения различных систем многократного приема была выработана структура построения как отдельных станций, так и всей линии дальней тропосферной связи.

Работа была организована следующим образом: в лабораториях института проводились самые разнообразные теоретические исследования и макетирование принципиально новых узлов и блоков. Параллельно шло строительство опытного участка между городами Талдом и Вологда протяженностью 300 км. На предприятиях МЭП были разработаны и внедрены в серийное производство многорезонаторные пролетные усилительные клистроны мощностью 3...10 кВт. Проверка и испытания клистронов проходили при непосредственном участии сотрудников НИИР: Н. В. Зарянова, С. И. Угорской, В. П. Минашина, Г. В. Иванова, В. М. Фирсова, И. В. Казистова, B. C. Довгелло.

Оригинальное высоковольтное устройство электропитания для этих клистронов было разработано В. В. Петровым.

В первых образцах приемников использовались усилители высокой частоты на миниатюрных маячковых лампах, но затем они были заменены на принципиально новые для того времени параметрические усилители с температурой шума 200-300 К.

Как всегда, образцы оборудования для оснащения опытной линии были изготовлены на Опытном заводе НИИР.
В дальнейшем серийное производство аппаратуры осуществлялось на Красноярском заводе телевизоров в НПО "Искра". Нужно отметить, что при передаче документации на заводы колоссальная работа пришлась на конструкторский отдел (А. И. Бобров), отдел нормализации и стандартизации (Ф. Л. Зингер) и технический отдел (Г. Н. Томиловский).

Идеологами огромного объема разнообразных исследований, проведенных на линии Талдом - Вологда, были И. А. Гусятинский и А. С. Немировский. В частности, были изучены особенности многолучевого распространения; определены зависимости уровня сигнала от расстояния и длины волны, уточнены законы замираний, потери усиления антенн и подобрана оптимальная диаграмма направленности; определены статистические характеристики сигналов при пространственном, угловом и частотном разнесении, получены частотные и фазовые характеристики участка линии, а также виды распределения тепловых и переходных шумов и подобрано оптимальное значение девиации.

В итоге - разработка полного комплекта оборудования ТР-60/120.

Не вдаваясь в подробности построения аппаратуры, скажем только, что станция, построенная на Севере, представляла собой зрелище фантастическое. Огромные, приподнятые над землей, параболические зеркала с квадратным раскрывом размером 20х20 или 30х30 м, рупорные облучатели на башенках и длинные волноводы, идущие к алюминиевому сборному зданию, - все это напоминало, скорее, явление не земное, а космическое. Впечатление усиливалось тем, что эта окрашенная контрастными оранжево-черными полосами конструкция появлялась неожиданно - в конце просеки между гигантскими елями - это, если смотреть с земли, или - прямо на горизонте бескрайней тундры в лучах низкого солнца - если лететь на вертолете. А кругом - снег, покой и мороз минус 34°С!

Необходимость больших мощностей потребовала совершенно нового подхода к разработке полосовых, режекторных фильтров, фильтров гармоник и ферритовых вентилей. Эта новая технология была успешно внедрена в производство A. M. Моделем, В. М. Антоненко, Б. С. Надененко, И. А. Берлявским, А. П. Николаевым, И. В. Казистовым.

Первые параметрические усилители были разработаны Ю. М. Фоминым, Н. Н. Зубовым и воплощены в конкретные конструкции И. М. Кузнецовым.

Оригинальная система сдвоенного приема по промежуточной частоте с подстройкой фаз приходящих сигналов была придумана А. В. Соколовым и И. И. Печерским (авт. свид. № 158602, 1962 г. ), а оригинальное порогопонижающее устройство предложено И. А. Гусятинским и Ю. Н. Марголиным (авт. свид. № 863014, 1963 г. ).

На аппаратуре ТР-60/120 в 60-70-х годах была построена сеть тропосферных линий протяженностью более 15 000 км, содержащая 55 станций. Была построена также линия сверхдальней тропосферной связи между СССР и Индией длиной 700 км (между городами Душанбе и Сринагар), которая в 1981 г. связала две столицы - Москву и Дели.

Попытка осуществить передачу черно-белого телевидения в диапазоне 700...1000 МГц успеха не имела, а вот в диапазоне 5000 МГц это стало возможным. Была изобретена оригинальная система многократного сложения по промежуточной частоте, авторами которой были И. А. Гусятинский, Л. Я. Кантор, Ю. Н. Марголин, И. С. Цирлин, В. П. Лущин (авт. свид. № 187097, 1965 г. ).

Система широкополосной тропосферной связи на несколько стволов "Рубеж" не получила широкого распространения, поскольку весь комплекс был достаточно громоздким. Была построена всего одна линия над Охотским морем между материком и Камчаткой.

Напомним, что в тот начальный период создания РРЛ было написано множество научных статей, издано много книг, защищены кандидатские и докторские диссертации, сделано много изобретений и получено множество авторских свидетельств и патентов. Например, Бородич С. В., Минашин В. П., Соколов А. В. "Радиорелейная связь" (Связьиздат, 1960 г. ); И. А. Гусятинский, Е. В. Рыжков, А. С. Немировский "Радиорелейные линии связи" (Связь, 1965 г. ); И. А. Гусятинский, А. С. Немировский, А. В. Соколов, В. Н. Троицкий "Дальняя тропосферная радиосвязь" (Связь, 1968 г. ).

В 1957 г. был осуществлен запуск первого в мире советского искусственного спутника Земли, положивший начало космической эры. После проведения ряда испытаний и первого полета человека в космос в 1961 г., естественно, возникла идея создания систем спутниковой связи (телефония, телеграф, телевидение и прочее). Основное преимущество таких систем связи заключается в возможности значительного расширения зон обслуживания по сравнению с радиорелейными и кабельными линиями связи. Теоретические разработки в области энергетических возможностей линий спутниковой связи позволили сформулировать тактико-технические требования к устройствам спутникового ретранслятора и наземных устройств, исходя из реальных характеристик технических средств, существовавших в то время.

Разработка спутниковых ретрансляторов поручается МНИИРС МПСС, а оборудования земных станций - НИИР.

Наиболее подходящей для оборудования земных станций спутниковой системы оказалась аппаратура тропосферной связи ТР-60/120, в которой, как известно, использовались передатчики большой мощности и высокочувствительные приемные устройства с малошумящими параметрическими усилителями. На ее основе в институте разрабатывается приемно-передающий комплекс "Горизонт", устанавливаемый на наземных станциях первой линии спутниковой связи между Москвой и Владивостоком.

Специально были разработаны передатчики для связной и командно-измерительной линии, параметрические усилители с температурой шума 120 К для установки в подзеркальной кабине антенны, а также совершенно новое оборудование промежуточной частоты и групповых трактов, обеспечивающее стыковку с местными телецентрами и междугородными телефонными станциями.

Интересно отметить, что проектировщики земной станции, боясь влияния мощных передатчиков на приемники, установили их на разных антеннах и в разных зданиях (приемном и передающем). Однако большой опыт использования одной общей антенны для приема и передачи, полученный на линиях тропосферной связи, позволил в дальнейшем перенести приемное оборудование на передающую антенну (инициаторами были С. В. Бородич и A. M. Модель), что значительно упростило и удешевило эксплуатацию станций спутниковой связи.

Нам, А. В. Соколову и В. М. Шифриной, было поручено проведение работ по настройке, испытаниям и введению в эксплуатацию первой линии спутниковой связи между Москвой и Владивостоком. Первые станции были настроены, испытаны и введены в действие в подмосковном г. Щелково и в Уссурийске. Кабельными и релейными линиями связи они соединялись соответственно с телецентрами и телефонными междугородными станциями Москвы и Владивостока.

Нам выпало счастье провести первые передачи через спутник связи "Молния-1", запущенный 23 апреля 1965 г. С запуском второго спутника связи "Молния-2" 14 октября 1965 г. началась регулярная эксплуатация линии дальней связи через ИСЗ. Через спутник "Молния-1" было проведено множество интересных работ, в том числе обмен цветными ТВ программами по системе SEKAM между СССР и Францией, получение цветных изображений Земли из космоса и различной метеорологической информации. Все работы подробно освещались в центральной печати: "Спутник связи "Молния-1" ("Правда", 30 мая 1965 г.); "Дворец съездов - "Молния-1", Владивосток ("Правда", 7 октября 1965 г.); "Цветные передачи "Москва-Париж" ("Правда", 1 декабря 1966 г.); "Цветное телевидение через космос" ("Правда", 27 декабря 1966 г.).

В 1967 г. через спутник связи "Молния-1" создана разветвленная телевизионная сеть приемных земных станций "Орбита" с центральной передающей станцией под Москвой. Это позволило передавать программу Центрального телевидения в отдаленные районы нашей Родины и дополнительно охватить более 30 млн. телезрителей.
