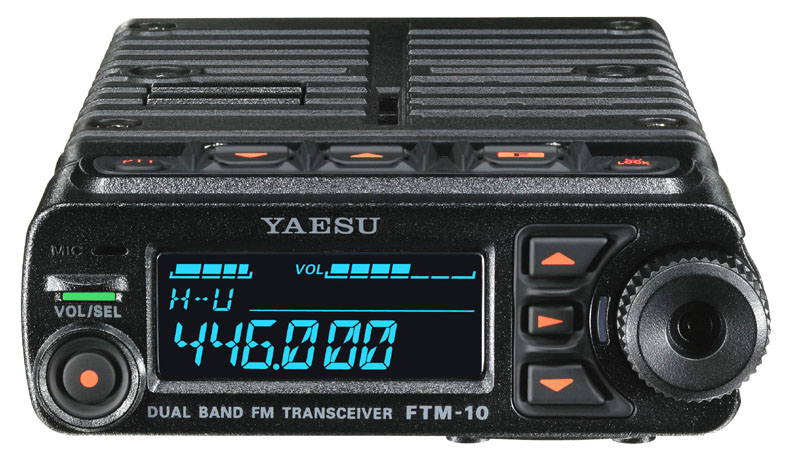

YAESU FTM-10R, 10SR

YAESU FT-857

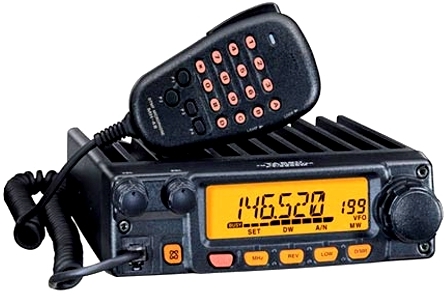

YAESU FT-2800M

YAESU FT-1900R

YAESU FT-7800R

YAESU FT-1907

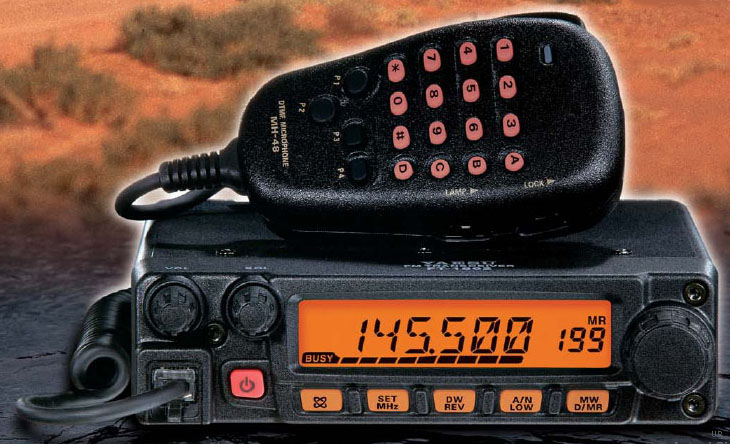

YAESU FT-1802

YAESU FT-2900R

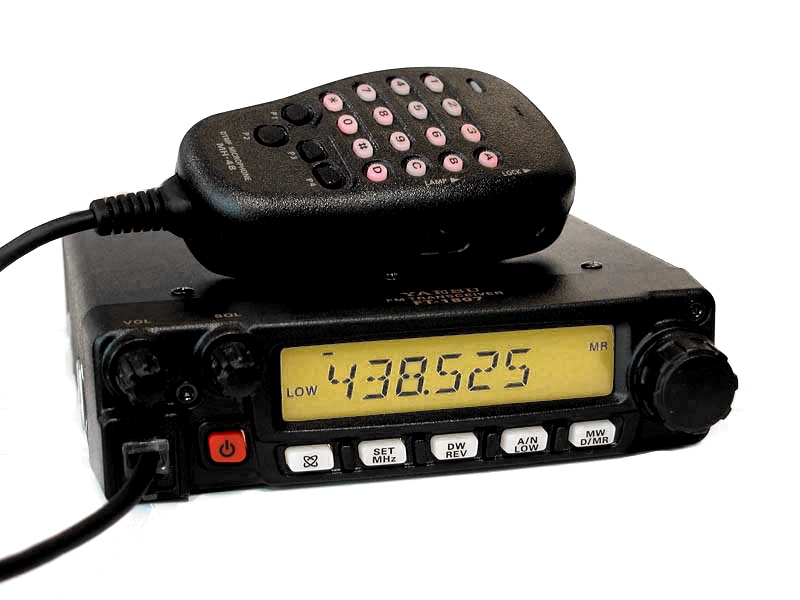

YAESU FT-1807

YAESU FT-7900R

YAESU FT-90R

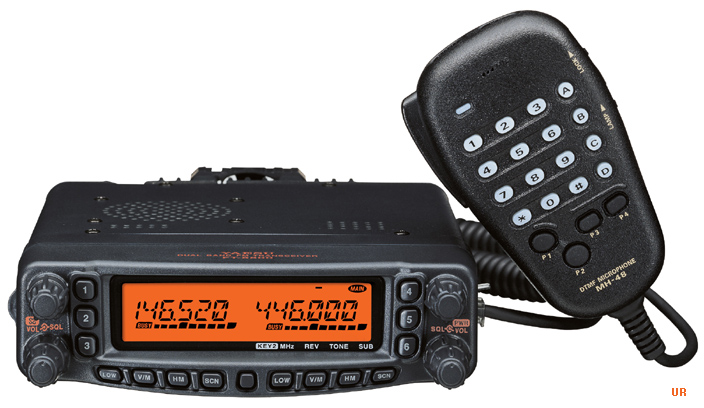

YAESU FT-8800R

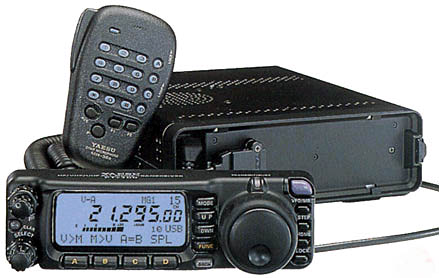

YAESU FT-100D

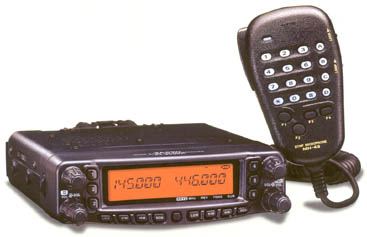

YAESU FT-8900R

YAESU FT-1500M

YAESU FTM-350R

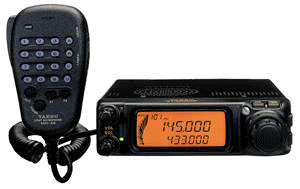

YAESU FT-3000M

Цены и наличие товара Вы можете уточнить здесь

YAESU FTM-400

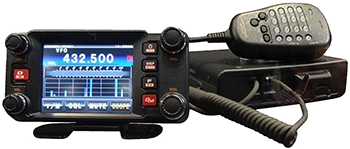

Yaesu FTM-400D

Описание

Новый FTM-100DR имеет широту диапазона System Fusion и аналоговые функции приемника, оснащена точечно-матричным дисплеем. Новейшая разработка - дисплей FTM-100DR - это очень компактный и динамичный дисплей с белой светодиодной подсветкой (160x40 точечно-матричный) и имеет яркий многоцветный индикатор состояния на передней панели. Данный индикатор является достаточно полезной функцией и, зримо и ясно информирует оператора о текущем состоянии трансивера. Например, он показывает, что переключается режим работы радиостанции, изменяя свой цвет с зеленого (аналоговый) на синий (цифровой) при приеме сигнала, и оператор может легко визуально распознать, какой сигнал был принят.


Новый FTM-100DR использует функцию автоматического выбора режима (AMS), которая является одной из наиболее известных отличительных особенностей System Fusion, она мгновенно распознает какого типа сигнал был получен, аналоговый или цифровой, и соответствующим образом переключает режимы работы радиостанции, чтобы обеспечить безупречную связь, как в аналоговом, так и в цифровом режиме. Чтобы удовлетворить любые потребности радиолюбителя в дополнение к функции AMS, в новой FTM-100DRтакже доступны другие привлекательные возможности: функция Smart навигация, функция Digital Group Monitor (GM), включая данные о местоположении и контроль ID во время передачи данных, WiRES-X, функция APRS® со скоростью передачи 1200/9600 бит/с, встроенная высокочувствительная 66-канальная GPS-антенна, возможность записи данных GPS, голосовое сопровождение и функция записи, слот для Micro SD карты (для программирования и хранения данных) и Bluetooth для громкой связи.


Благодаря вышеперечисленной тщательно подобранной конфигурации функций, мы можем предложить данную новую цифровую автомобильную радиостанцию по очень привлекательной цене. По этой причине мы считаем, что наша новая цифровая автомобильная радиостанция FTM-100DR будет довольно популярна в качестве идеального продукта радиосвязи как среди новичков, так и среди продвинутых радиолюбителей.

Кстати, обновление прошивки, модификации и дополнения к программному обеспечению неизбежны для всех цифровых радиостанций и, операторы смогут продолжить использование актуальных и усовершенствованных функций цифровых радиостанций. Новая FTM-100DR имеет небольшую легко открываемую крышку на верхней части корпуса, что позволяет пользователям быстро и легко обновлять программное обеспечение; не обязательно открывать и закручивать крышку радиостанции, как было раньше, для обновлением программного обеспечения.


Новый FTM-100DR будет доступен в июне 2015. Пожалуйста, смотрите сопроводительную документацию для получения дополнительной информации, включая цены на радиостанцию. Мы будем рады принять ваши предзаказы на новый FTM-100DRначиная с сегодняшнего дня, и с нетерпением ждем ваших заказов в ближайшее время!

Особенности радиостанции:

- Цифровой диапазон C4FM 12,5 кГц
- Цифровой режим C4FM V/D, режим Voice FR, режим высокоскоростной передачи данных FR и обычный режим FM
- Функция автоматический выбор режима AMS распознает какой тип сигнала принята цифровой C4FM или аналоговый FM
- Навигация с программным управлением (Smart)*1
- Функция Digital Group Monitor
- Поддержка передовых VoIP для радиолюбителей WIRES-X
- Легкая настройка узловой станции WIRES-X (дополнительно требуется HRI-200)
- Высокая Выходная мощность 50 Вт/20 Вт/5 Вт на 144/430 МГц
- 160 х 40 точечно-матричный дисплей с белой светодиодной подсветкой
- Встроенная 66-канальная антенна GPS (на передней панели)
- Получение и передача данных изображения *2
- DSQ (код цифрового шумоподавления) сигналинг
- Функция APRS® со скоростью передачи 1200/9600 бит/с
- Широкий диапазон приемника 108 МГц - 999,99 МГц *3
- Яркий многоцветный индикатор состояния на передней панели отображает состояние трансивера
- Слот для микро-SD карты
- Высокая стабильность ± 2.5ppm TCXO
- Bluetooth ® для подключения гарнитуры (дополнительно требуются BU-2 и BH-2A)
- Голосовое сопровождение и функция записи (дополнительно требуется FVS-2)
*1 Функция Backtrack не поддерживается.
*2 Нельзя подключить тангенту MH-85A11U.
*3 Одновременный прием на диапазонах А и В не поддерживается.

Характеристики

Диапазоны частот: RX 108 - 137 МГц (авиационный)
137 - 174 МГц (144МГц любительский)
174 - 400 МГц (GEN1)
400 - 480 МГц (430МГц любительский)
480 - 999.99 МГц (GEN2)
(указывается производительность, только любительские диапазоны)
TX 137 - 174 МГц
400 - 480 МГц
(только любительские диапазоны)
Тип цепи: Супергетеродин с двойным преобразованием
Тип модуляции: F1D, F2D, F3D, F7W
Выходная мощность: 50 Вт/20 Вт/5 Вт (144/430 МГц)
Каналы памяти: 1040
Размер(Ш x В x Г): 140 x 45 x 164 мм
Передняя панель: 140 x 45 x 29 мм
Вес (приблиз.): 1.1 кг
Кол-во в коробке: 10
Гарантия: 1 год

Аксессуары

MH-48A6JA MH-42C6JA MMB-98

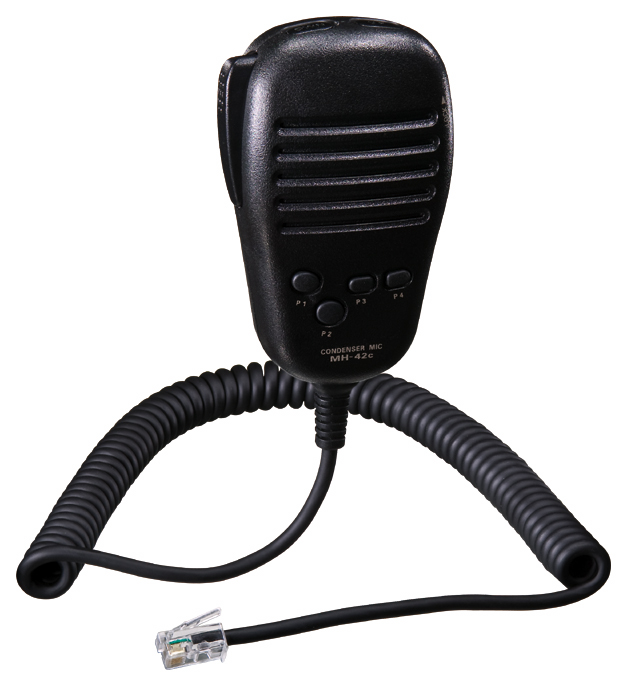

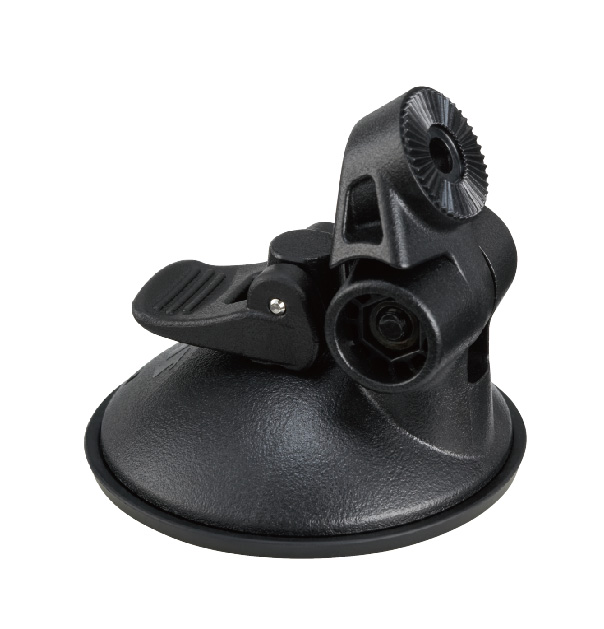

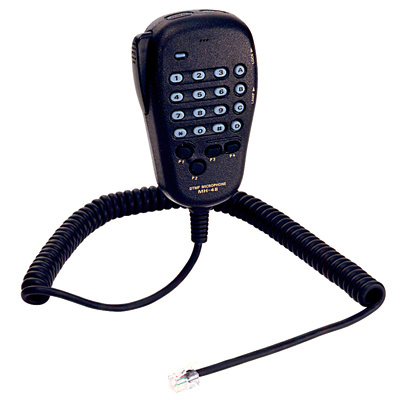

MH-48A6JA DTMF микрофон MH-42C6J Обычный микрофон MMB-98 Вакуумное крепление
BU-2 ss FVS-2 CT-166

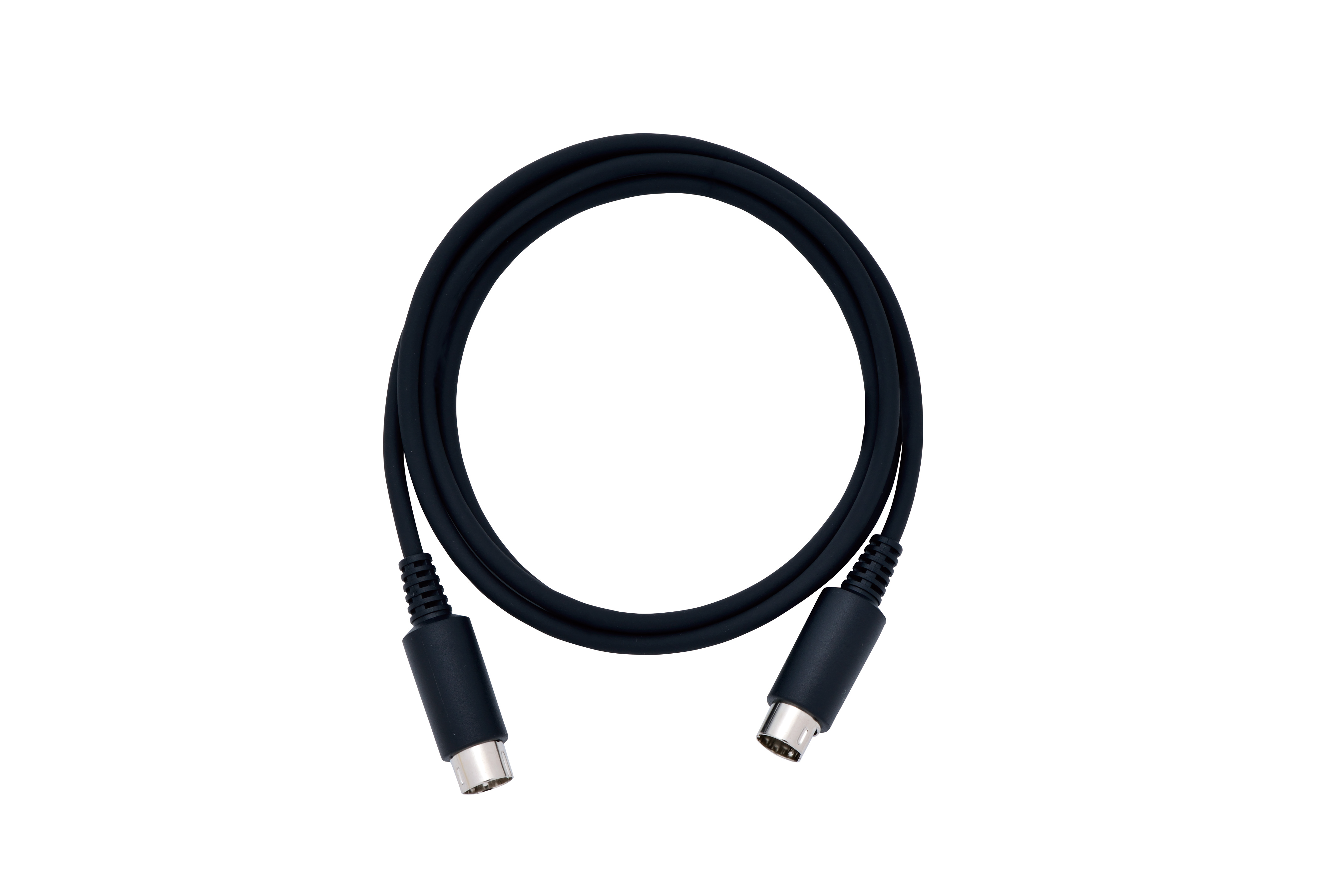

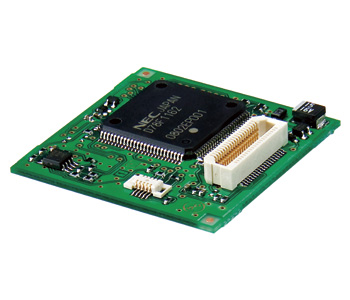

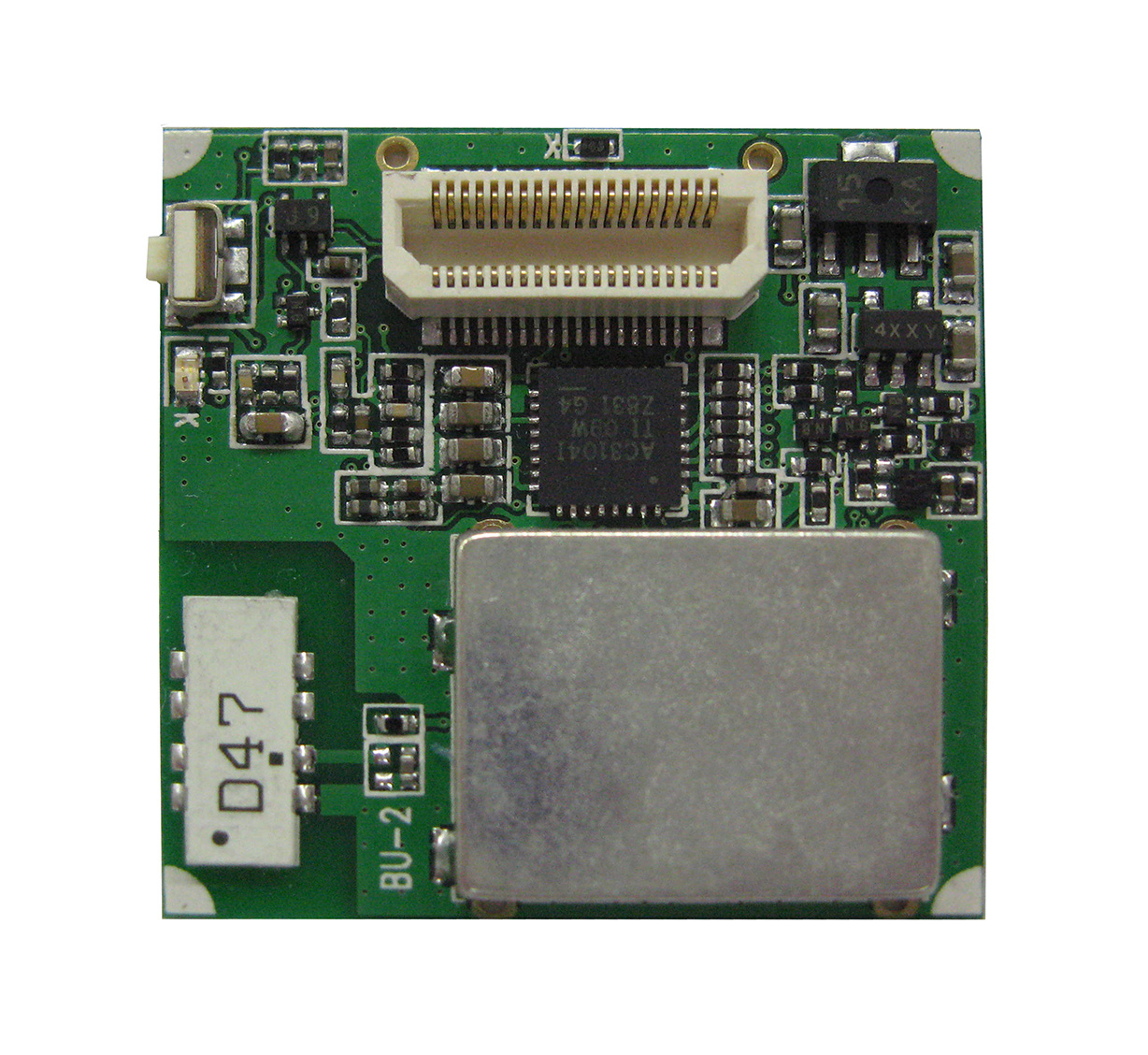

BU-2 Bluetooth® адаптер FVS-2 Модуль голосового оповещения CT-166 Кабель клонирования

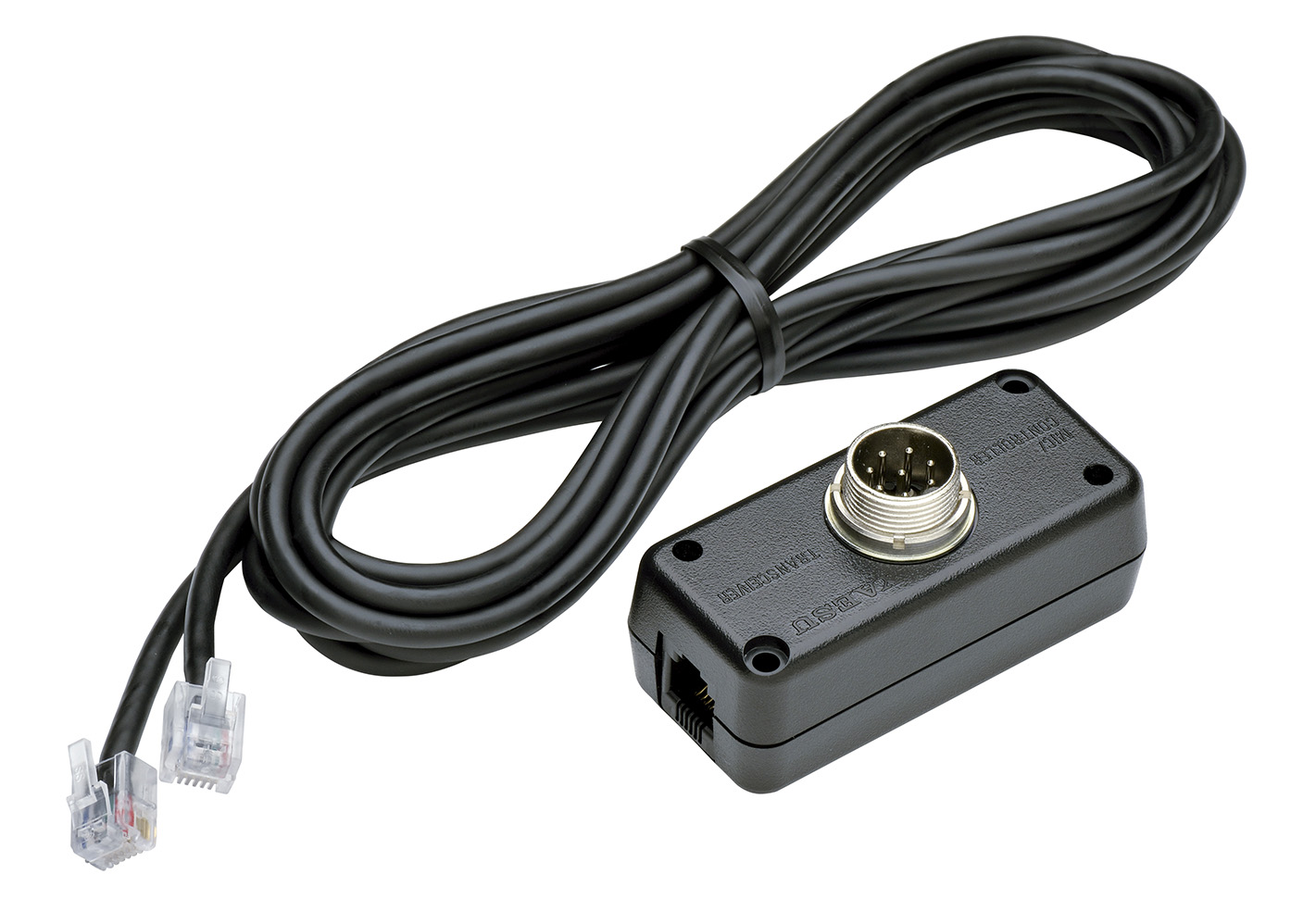

CD-40 SAD-11 MEK-2 ss

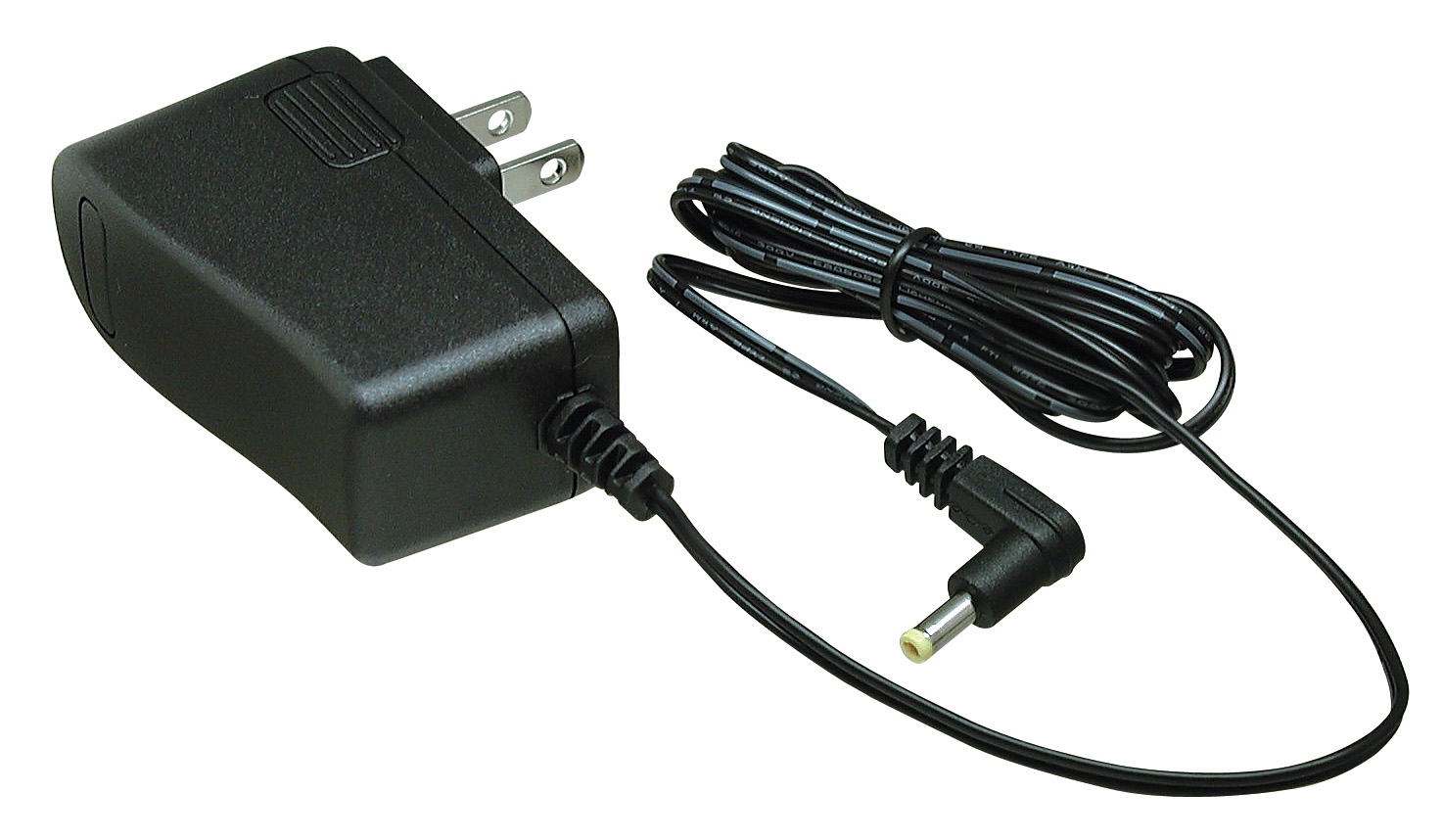

CD-40 Быстрый зарядный стакан для Bluetooth® гарнитуры BH-2A SAD-11C Сетевое зарядное устройство для SMB-201  MEK-2 Микрофоный адаптер-переходник (для 8-контактных микрофонов Yaesu)

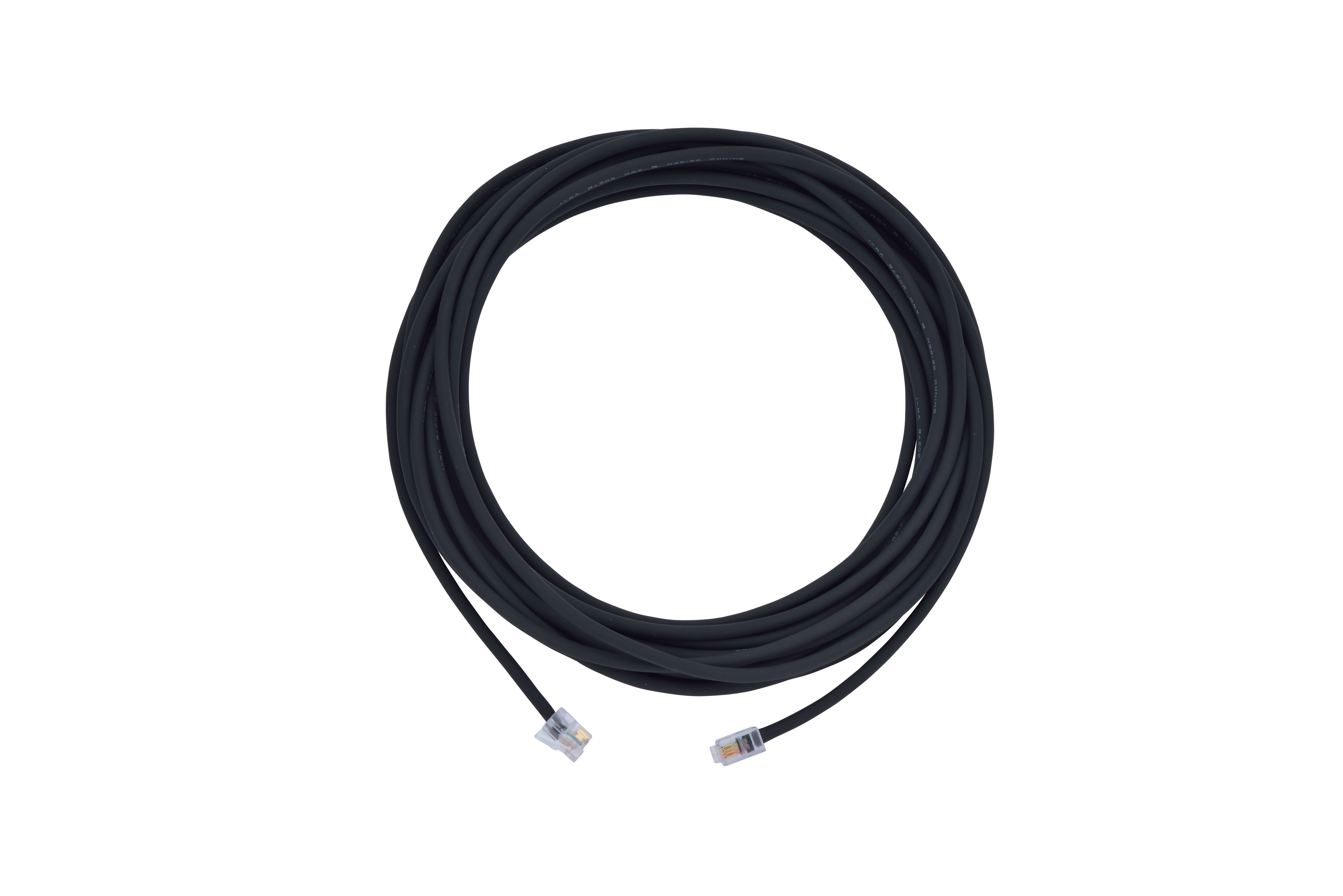

CT-162
CT-162 Разделительный кабель (6м)

YAESU FT-857

YAESU FT-857

Описание

Радиостанция ориентирована на любителей путешествий. Выезжаете в горы или вылетаете на экзотические острова, радиостанция не отяготит Вас своим весом и размерами. Множество функций, анализатор спектра и автоматический контроль усиления позволят Вам провести успешные связи на всех «бендах».

Несмотря на небольшие габариты, FT-857 содержит многие функции, присущие в прошлом только полноразмерным любительским трансиверам. Это многофункциональный жидкокристаллический дисплей, работа на двух частотах, цифровая обработка сигналов (адаптивная фильтрация в полосе полезного сигнала, автоматическая режекция помехи в полосе сигнала, шумоподавление, регулировка АЧХ микрофонного усилителя), регулировка усиления по РЧ, аттенюация принимаемого сигнала, регулировка уровня шумоподавления и многие другие функции.

Кроме режима прямого ввода частоты в любительских диапазонах, трансивер поддерживает режим клонинга. Трансивер поставляется в комплекте с микрофоном и автомобильным крепежом. В качестве дополнительного оборудования для FT-857 поставляются фильтры для улучшения характеристик режимов CW и SSB, линейные усилители мощности, автоматические антенные тюнеры, антенны, DTMF - микрофоны и другая техника, призванная сделать работу с трансивером максимально комфортной и продуктивной.

Характеристики

Технические характеристики

Диапазон частот, МГц:

TX: любительские диапазоны 160-6 м, 2 м, 70 см
RX: 0.1 - 56 МГц, 76 - 108 МГц, 118 - 164 МГц, 420 - 470 МГц
Тип излучения A1 (CW), A3J (LSB/USB), A3 (AM), F1 (пакет 9600 бит/сек), F2 (пакет 1200 бит/сек) F3 (FM)
Шаг настройки синтезатора 10 Гц (CW,SSB) 100 Гц (AM/FM)
Рабочая температура - 10 - + 50 град. С
Напряжение питания 13.8 В
Габариты, мм 155 х 52 х 233 мм
Вес, кг 2.1 кг

Приемник

Чувствительность при 10 дБ SINAD для SSB/CW/AM и 12 дБ для FM, мкВ
SSB/CW
AM-N
FM
100 - 1800 кГц
-
32
-
1.8 - 28 МГц
0.2
2
-
28 - 30 МГц
0.2
2
0.5
50 - 54 МГц
0.125
1
0.2
144 МГц
0.125
-
0.2
430 МГц
0.125
-
0.2
Ослабление сигналов ПЧ 60 дБ
Подавление зеркального канала 60 дБ
Передатчик
Выходная мощность, Вт. 160-6 м - 100 Вт (25 Вт несущей АМ)
2 м - 50 Вт (12.5 Вт несущей АМ)
70 см - 20 Вт (5 Вт несущей АМ)
Внеполосные излучения < 40 dBc

Аксессуары

md200 mh59a8j mh36
MD-200A8X MH-59A8J MH-36E8J
Высококачественный настольный микрофон  DTMF гарнитура Гарнитура
yh77sta TCXO-9 YF-122S
YH-77STA TCXO-9 YF-122S
Stereo наушники 0.5 ppm плата высокостабильного генератора  SSB фильтр (2.3 kHz/4.7kHz:-6dB/-66dB)
YF-122C  YF-122CN  atbk100
YF-122C YF-122CN ATBK-100
CW фильтр (500 kHz/2kHz:-6dB/-60dB) CW фильтр (300 kHz/1kHz:-6dB/-60dB) VHF/UHF противовесы к антенне ATAS-120
fp-1023a atas120 ysk857kit
FP-1030A ATAS-120 YSK-857
Универсальный блок питания (25A) Автомобильная автоматическая антенна Комплект для выноса передней панели
fc30 CT-62 CT-39A
FC-30 CT-62 CT-39A
Антенный тюнер Кабель сопряжения с компьютером Кабель под звуковую плату
ct58 vl1000vp1000
CT-58 VL-1000 + VP-1000
DATA кабель HF/50 MHz 1kW Усилитель/блок питания

YAESU FT-1900R

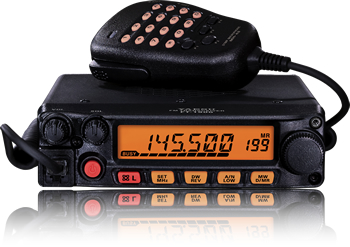

FT-1900R

Описание

Радиостанция Yaesu FT-1900R - воплощение легендарной механической прочности Yaesu в недорогом, высококачественном, 2 м КВ-трансивере. Рация имеет превосходный прием в диапазоне 146 - 174 МГц. Передняя панель оснащена подсвечиваемыми клавишами, есть память на 200 каналов. Кроме этого, присутствует 10-канальный прием погоды NOAA (Национальная администрация по океану и атмосфере США). Поддерживается ввод частот непосредственно с клавиатуры микрофона. Также одним касанием можно получить доступ к знаменитой системе Интернет-связи WiRES-II. Рация FT-1900R имеет прочный литой корпус, а задняя панель оснащена разъемом для внешнего динамика. Радиостанция FT-1900R похожа на FT-1802M, но в ней добавлен режим "Только память" и ее мощность на 5 Вт больше.

Прилагаемый к радиостанции MH-48A6J ручной микрофон имеет подсветку клавиш. В комплект также входит крепление MMB-36, кабель питания и запасные предохранители.

Особенности:

  • 200 каналов памяти
  • 8 банков памяти
  • Выходная мощность 55 Вт
  • APO - автоматическое выключение
  • ARS - автоматический репитерный сдвиг
  • Блокировка занятого канала
  • DTMF память
  • CTCSS кодирование/декодирование
  • DCS кодирование/декодирование
  • Телеграфный тренажер
  • Погодное предупреждение
  • Подсветка DTMF микрфона

Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 146 - 174
ПРД - 144 - 148
Шаг сетки частот, кГц 5/10/12.5/15/20/25/50/100
Стабильность частоты ±10 ppm (от -20°С до +60°С)
Сопротивление антенны, Ом 50
Вид излучения F2D, F3E
Рабочая температура от -20°С до +60°С
Напряжение питания, В 13,8 В ± 10%
Потребление тока Прием: менее 0,7А (макс. аудио), менее 0,3А (бесшумная настройка)
Передача: 11A (55Вт) / 7A (25Вт) / 5A (10Вт) / 4A (5Вт)
Габариты, мм 140 х 40 х 146
Вес, г 1280
Приемник
Тип контура Супергетеродин с двойным преобразованием частоты
Промежуточные частоты, МГц 21,7 и 450
Чувствительность, мкВ 0,2
Избирательность (-6/-60 дБ), кГц 12 / 28
Подавление промежуточных частот, дБ 70
Подавление помех по зеркальному каналу, дБ 70
Выходная мощность ЗЧ, Вт 3 Вт в 4 Ом @ 10% THD
Передатчик
Выходная мощность, Вт 55/25/10/5
Сопротивление микрофона, кОм 2
Максимальная девиация, кГц ± 5 / ± 2,5
Подавление паразитной частотной модуляции, дБ 60

Аксессуары

fp-1030a MLS-100
FP-1030A(30A) MLS-100
30 A Блок питания Выносной  динамик       (12 W)
mh-42b6js
MH-48A6J
Манипулятор

YAESU FT-1907

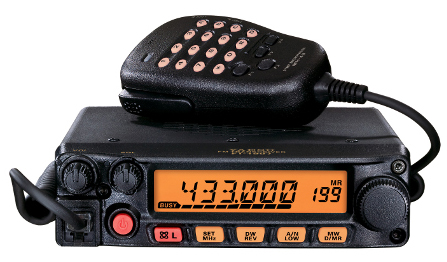

Yaesu FT-1907

Описание

Радиостанция FT-1907 - новый трансивер диапазона 0.7 м, предназначенный для использования в радиолюбительских целях. Однако, поскольку компания Vertex Standard во главу угла ставит вопрос о качестве разрабатываемой техники, конструкция данной модели, как и всех новых радиолюбительских станций Vertex Standard, соответствует требованиям международного стандарта MIL STD 810, что призвано обеспечить многолетнее использование трансивера даже в самых жестких условиях. Рация может использоваться для такси, дальнобойщиков, охоты и рыбалки, для трофи-заездов и прочих приключений.

Станция поддерживает режим прямого ввода частоты в радиолюбительском диапазоне 420-470 МГц, наиболее часто используемые частоты связи могут быть записаны в память станции (с цифро-буквенным идентификатором) для быстрого перехода на эти каналы. Поддерживается режим клонирования содержимого памяти одной станции в другие. Для удобства пользования регуляторы громкости и уровня шумоподавителя выведены на различные ручки. Система передачи/приема CTCSS и DCS поддерживается в стандартной комплектации.

Также в стандартную комплектацию станции входит DTMF-микрофон с программируемыми пользователем функциональными клавишами. Для совместимости с широким парком радиолюбительской техники в станции FT-1807 введены два режима девиации частоты - с широкой и узкой девиацией.

FT-1907 поддерживает режим работы с системой WIRES (TM), когда в одну инфраструктуру объединяются несколько репитеров с использованием Internet в качестве транспортной сети.

Характеристики

Технические характеристики

Диапазон частот, МГц:

420-470

Канальный шаг, кГц 5/10/12.5/15/20/25/50/100
Напряжение питания, В 13.8 ± 15%
Температура работы, С град. - 20 - + 60
Стабильность частоты ± 10 ppm
Габариты, мм 140 х 40 х 146
Вес, г 1200

Приемник

Чувствительность при 12 дБ SINAD, мкВ 0.2
Селективность , дБ 6 дБ при 12 кГц 60 дБ при 28 кГц
Интермодуляция, дб 70
Мощность НЧ, Вт 3
Передатчик
Выходная мощность, Вт 50/25/10/5
Максимальная девиация, кГц ± 5
Тип излучения 16KOF3E (11KOF3E для 12.5 кГц)
Соответствие стандарту MIL STND 810 C/D/E
Внеполосные излучения, дб 60
Макс. девиация 5 кГц (2.5 кГц для 12.5 кГц)

Аксессуары

mh-42 MLS-100
MH-48A6J MLS-100
Манипулятор Выносной динамик (12 W)

mmb-60 FP-1030A(30A)
MMB-36 FP-1030A
Кронштейн крепления в автомобиль Универсальный блокпитания (30 А)

YAESU FT-2900R

YAESU FT-2900R

Описание

Радиостанция FT-2900R - мощная и бесшумная. Этот 2-метровый трансивер имеет 75 Вт выходной мощности, а благодаря особой конструкции литого корпуса/радиатора охлаждения не требуется никакого вентилятора. Рация эргономична и имеет непревзойденные характеристики для безопасного использования. Доступны четыре уровня мощности: 75, 30, 10 и 5 Вт. Встроены погодные каналы с возможностью предупреждения о плохой погоде. Радиостанция FT-2900R соответствует стандарту MIL-STD 810. Вы получаете расширенный прием на 146-174 МГц. Подсветка дисплея имеет четыре уровня. Рация FT-2900R похожа на FT-2800M, но в ней есть еще режим "Только память" и она на 10 Вт мощнее.

Вместе с радиостанцией поставляется ручной микрофон MH-48A6J с подсветкой клавиатуры, а также автомобильное крепление MMB83, кабель питания с предохранителем, передние ножки и руководство пользователя.

Особенности:

  • 200 буквенно-цифровых каналов
  • Выходная мощность 75 Вт
  • DTMF память
  • Умный поиск
  • DTMF микрофон с подсветкой
  • CTCSS кодирование/декодирование
  • DCS кодирование/декодирование
  • 4 уровня регулировки освещенности
  • Погодное предупреждение

Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 146 - 174
ПРД - 146 - 148
Шаг сетки частот, кГц 5/10/12.5/15/20/25/50/100
Стабильность частоты ±10 ppm (от -20°С до +60°С)
Сопротивление антенны, Ом 50
Вид излучения F2D, F3E
Рабочая температура от -20°С до +60°С
Напряжение питания, В 13,8 В ± 10%
Потребление тока Прием: менее 0,7А (макс. аудио), менее 0,3А (бесшумная настройка)
Передача: 15A (75Вт) / 9A (30Вт) / 5A (10Вт) / 4A (5Вт)
Габариты, мм 160 х 50 х 185
Вес, г 1900
Приемник
Тип контура Супергетеродин с двойным преобразованием частоты
Промежуточные частоты, МГц 21,7 и 450
Чувствительность, мкВ 0,4
Избирательность (-6/-60 дБ), кГц 12 / 28
Подавление промежуточных частот, дБ 70
Подавление помех по зеркальному каналу, дБ 70
Выходная мощность ЗЧ, Вт 3 Вт в 4 Ом @ 10% THD
Передатчик
Выходная мощность, Вт 75/30/10/5
Сопротивление микрофона, кОм 2
Максимальная девиация, кГц ± 5 / ± 2,5
Подавление паразитной частотной модуляции, дБ 60

Аксессуары

fp-1030a mls-100
FP-1030A(30A) MLS-100
30 A Блок питания Выносной  динамик       (12 W)

mh-42b6js
MH-48A6J
Манипулятор

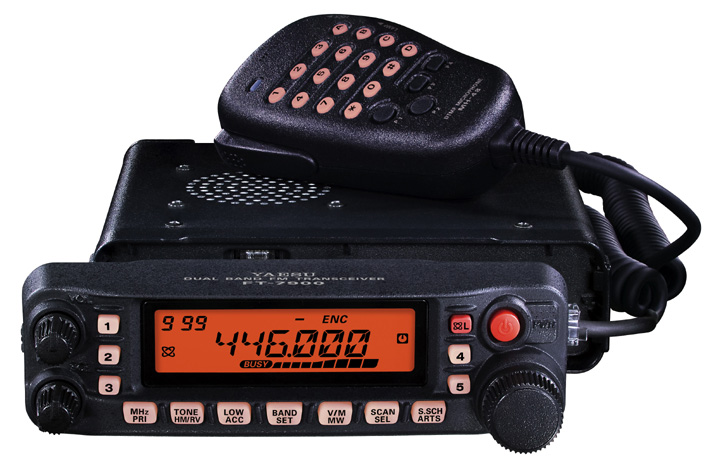

YAESU FT-7900R

YAESU FT-7900R

Описание

Радиостанция Yaesu FT-7900R - двухдиапазонный трансивер, работающий в диапазоне частот 2 м и 70 см. Предусмотрена высокая выходная мощность: 50 Вт на 2 м и 45 Вт на 430 МГц. Встроен CTCSS/DCS кодер/декодер, WIRES-совместимость, доступны свыше 1000 каналов памяти.

Хорошо продуманная передняя панель радиостанции FT-7900 обеспечивает простую и надежную работу. Рация идеальна для пользователей, которым не требуется разнесенный прием, как в FT-8800R и FT-8900R. Трансивер FT-7900R отлично принимает в диапазоне 108 - 520 и 700 - 900 МГц. Работа с этой радиостанцией проста и удобна, вы можете программировать ее в соответствии со своими предпочтениями с помощью системы меню. Рация FT-7900R оснащена системой ARTS™ (Auto-Range Transponder System), что важно в поисковых и спасательных операциях. ARTS обеспечивает связь с другими оборудованными этой системой трансиверами и показывает, находятся они вне или в зоне доступа. Также, во время ARTS операций, для вашей станции каждые 10 минут обеспечивается 6-значный телеграфный идентификатор.

Радиостанция FT-7900R похожа на FT-7800R, но в ней добавлен режим "Только память" и она на 5 Вт мощнее в диапазоне 430-440 МГц.

FT-7900R поставляется вместе с автомобильным креплением MMB-36, кабелем питания и DTMF-микрофоном MH-48A8J с подсветкой.

Особенности:

  • 5 каналов "Гиперпамяти" (доступ одним нажатием)
  • 1000 каналов памяти
  • 50 Вт выходной мощности (45 Вт на 430 МГц)
  • DCS
  • DTMF микрофон с подсветкой
  • Большой буквенно-цифровой дисплей с регулируемой подсветкой
  • CTCSS кодирование/декодирование
  • DCS кодирование/декодирование
  • Умный поиск
  • Гнездо для пакетной радиосвязи 1200/9600 bps
  • Настройка меню
  • Система ARTS™

Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 108-520 и 700-999 (кроме сотового диапазона)
ПРД - 146 - 174, 420 - 470
Шаг сетки частот, кГц 5/10/12.5/15/20/25/50/100
Стабильность частоты ±5 ppm (от -20°С до +60°С)
Сопротивление антенны, Ом 50
Вид излучения F2D, F2A, F3E
Рабочая температура от -20°С до +60°С
Напряжение питания, В 13,8 В ± 15%
Потребление тока Прием: менее 0,5А (бесшумная настройка)
Передача: 8,5A (144 МГц) / 9,0A (430 МГц)
Габариты, мм 140 х 42 х 168
Вес, г 1000
Приемник
Тип контура Супергетеродин с двойным преобразованием частоты
Промежуточные частоты, МГц 45,05 и 450
Чувствительность, мкВ 0,2
Избирательность (-6/-60 дБ), кГц 12 / 30
Выходная мощность ЗЧ, Вт 2 Вт в 8 Ом @ 10% THD
Передатчик
Выходная мощность, Вт 50/20/10/5 (144 МГц)
45/20/10/5 (430 МГц)
Сопротивление микрофона, кОм 2
Тип модуляции Переменное реактивное сопротивление
Максимальная девиация, кГц ± 5 / ± 2,5
Подавление паразитной частотной модуляции, дБ 60

Аксессуары

mh-42b6js MLS-100 ysk-8900
MH-48A6J MLS-100 YSK-7800
Манипулятор Выносной  динамик       (12 W) Комплект для выноса передней панели

hri-100 mek-2 CT-39A
HRI-100 MEK-2 CT-39A
WIRES™ II Интернет репитер Микрофонный адаптер Кабель для  передачи  звука

fp-1023 FP-1030A(30A)
FP-1023 FP-1030A
Блок питания (25 А) Универсальный блок питания (30 А)

YAESU FT-8800R

YAESU FT-8800R

Описание

YAESU не перестает удивлять! Два/четыре диапазона, два независимых канала, полный дуплекс, подключение к Интернету, и все это заключено в одном корпусе. Одним словом — полный дуплекс. Yaesu FT-8800R - новый трансивер диапазонов 144/430 МГц, предназначенный для использования в радиолюбительских целях. Выходной каскад усилителя мощности трансивера реализован на полевых транзисторах с системой термостатического контроля, что обеспечивает стабильную и безотказную работу с мощностью до 50 Вт на диапазоне 144 МГц и 35 Вт на диапазоне 430 МГц.

Для удобства пользования регуляторы громкости и уровня шумоподавителя выведены на различные ручки. Система передачи/приема CTCSS и DCS поддерживается в стандартной комплектации. Консоль может быть размещена отдельно от самого трансивера и соединена с ним специальным кабелем YSK-8900, поставляемым в качестве дополнительного оборудования.

В стандартную комплектацию станции входит DTMF-микрофон с программируемыми пользователем функциональными клавишами. Поддерживается режим работы ARTS (TM), клонирование содержимого памяти трансиверов, работа в сети пакетной связи со скоростью передачи до 9600 бит/сек. FT-8800 поддерживает режим работы с системой WIRES (TM), когда в одну инфраструктуру объединяются несколько репитеров с использованием Internet в качестве транспортной сети.

Характеристики

Технические характеристики

Диапазон частот, МГц:

ПРМ: 108-999
ПРД: 146-174, 420-470
Шаги частот: 5, 10, 12.5, 15, 20, 25 и 50 kHz
Диапазон рабочих температур,°С от -20°С до + 60°С
Стабильность частоты, ppm ±5
Вид излучения  F2, F3
Напряжение питания, В 13,8
Габариты, мм 140 x 41,5 x 168
Вес, кг 1

Приемник

Чувствительность, мкв 0,2
Ширина кривой избирательности (-6дБ/-60дБ), кГц 12/30
Подавление по ПЧ, дБ 70
Подавление зеркального канала, дБ 65
Выходная мощность ЗЧ, Вт 2 Вт @ 8 Ом
Передатчик
Выходная мощность, Вт. 50/20/10/5 (29/50/144 MHz)
35/20/10/5 (430 MHz)
Расстройка, кГц ± 5
Подавление гармоник, дБ >60
Соответствие стандарту MIL STND 810
Гарантия: 1 год

Аксессуары

mh-42b6js MLS-100 YSK-8900
MH-42B6JS MLS-100 YSK-8900
Манипулятор Выносной  динамик       (12 W) Комплект для выноса передней панели

MMB-60 MEK-2 CT-39A
MMB-60 MEK-2 CT-39A
Кронштейн крепления в автомобиль Микрофонный адаптер Кабель для  передачи  звука

FP-1023(30A) FP-1030A(30A)
FP-1023 FP-1030A
Блок питания (25 А) Универсальный блок питания (30 А)

YAESU FT-8900R

YAESU FT-8900R

Описание

FT-8900R - высококачественная четырёх-диапазонная FM радиостанция, выдающая 50 Вт выходной мощности в любительских диапазонах 29/50/144 MHz и 35 Вт в диапазоне 430 MHz с независимыми двухканальными и полнодуплексными операциями. Высокая выходная мощность FT-8900R создаётся благодаря усилителю RD70HVF1 Power MOS FET, с прямым отводом тепла и управляемым термостатом вентилятором, обеспечивающими безопасную температуру для работы приёмопередатчика. Помимо 809 каналов памяти, полнодуплексной работы и встроенных CTCSS и DCS схем кодера/декодера, FT-8900R включает возможность удалённой установки, используя дополнительный комплект разделения YSK-8900, который позволяет устанавливать станцию даже в компактные автомобили. FT-8900R при всех своих достоинствах и возможностях имеет очень небольшой корпус, размер которого 140 x 41.5 x 168 мм.


Характеристики

Технические характеристики

Диапазон частот, МГц:

ПРМ: 28 - 29 MHz, 50 - 54 MHz
108 - 999 MHz
ПРД: 28 - 29.7 MHz, 50 - 54 MHz
146-174 MHz, 420-470 MHz
Шаги частот: 5, 10, 12.5, 15, 20, 25 и 50 kHz
Диапазон рабочих температур,°С от -20°С до + 60°С
Стабильность частоты, ppm ±5
Вид излучения  F2, F3
Напряжение питания, В 13,8
Габариты, мм 140 x 41,5 x 168
Вес, кг 1

Приемник

Чувствительность, мкв 0,2
Ширина кривой избирательности (-6дБ/-60дБ), кГц 12/30
Подавление по ПЧ, дБ 70
Подавление зеркального канала, дБ 65
Выходная мощность ЗЧ, Вт 2 Вт @ 8 Ом
Передатчик
Выходная мощность, Вт. 50/20/10/5 (29/50/144 MHz)
35/20/10/5 (430 MHz)
Расстройка, кГц ± 5
Подавление гармоник, дБ >60
Соответствие стандарту MIL STND 810
Гарантия: 1 год

Аксессуары

mh-42b6js MLS-100 YSK-8900
MH-42B6JS MLS-100 YSK-8900
Манипулятор Выносной  динамик       (12 W) Комплект для выноса передней панели

MMB-60 MEK-2 CT-39A
MMB-60 MEK-2 CT-39A
Кронштейн крепления в автомобиль Микрофонный адаптер Кабель для  передачи  звука

FP-1023(30A) FP-1030A(30A)
FP-1023 FP-1030A
Блок питания (25 А) Универсальный блок питания (30 А)

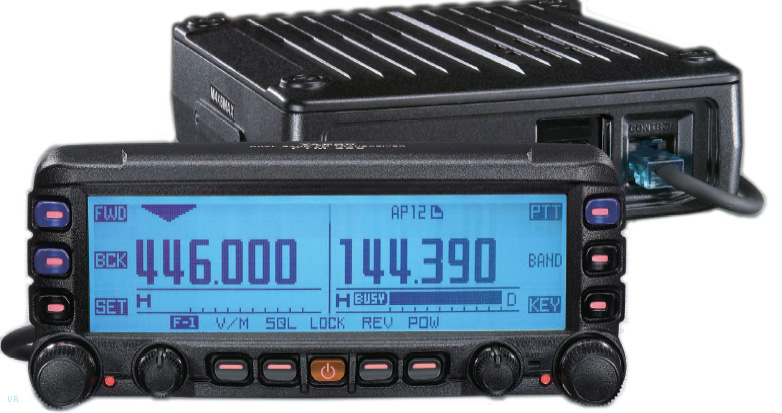

YAESU FTM-350R

YAESU FTM-350R



Описание

FTM-350R - Совершенно новая передовая мобильная радиостанция с двумя диапазонами

Два отдельных приемника с индивидуальной регулировкой громкости

Функции GPS / APRS® / Bluetooth®

Приемопередатчик двойного FM диапазона 144/430 МГц 50 Вт

В комплект входит микрофон с функцией двухтонального набора DTMF

Существует модификация 220 МГц 1 Вт только для версии для США.

Надежный уровень выходной мощности

Уровень мощности 50 Ватт как на 2 м, так и на 70 см. 220 МГц 1 Вт (в версии для США)

Литая алюминиевая рама от компании Yaesu новой конструкции обеспечивает стабильную продолжительную работу с высоким уровнем мощности именно тогда, когда вам это требуется.

Огромный и многоцелевой жидкокристаллический дисплей

Исключительно многоцелевой дисплей двойного диапазона автомобильной рации. Вы можете с легкостью настроить дисплей для работы в режиме двойного приема или в полном дуплексном режиме. Жидкокристаллический дисплей 5.2"x1.6" (130x40 мм) с большой точечной матрицей (264x64 точек), обеспечивающий хорошую индикацию в дневное и ночное время.

Множество дисплеев доступно с дополнительным приемником и антенной GPS FGPS-1. (также возможно подключать дополнительные блоки: внешний приемник с антенной GPS FGPS-2 + CT-133 (кабель) + CT-136 (адаптер))

Выберите цвет подсветки дисплея по своему вкусу - 8 цветов подсветки!

Универсальные функции APRS®

Радиостанция укомплектована TNC и совместима с различными данными и функциями APRS® - прием погодных сводок от других погодных станций APRS®, обмен сообщениями (максимум 67 символов с помощью функции APRS®), и т.д.

Двойные громкоговорители на блоке управления

Встроенные двойные громкоговорители на задней стороне блока управления, с независимыми регуляторами громкости для обеспечения максимальной гибкости применения

Легкое отделение блока управления

Конструкция блока управления и отображения предусматривает легкое отделение от основного блока питания РЧ – управляющий кабель длиной 3 м входит в комплект. Имеется также дополнительный управляющий кабель, длиной 6 м.

Сканирование диапазона

Встроенная функция высокоскоростного сканирования диапазона для быстрой проверки его активности.

Средства Bluetooth®

Дополнительный блок Bluetooth (BU-1) обеспечивает работу с радиостанцией, не занимая рук, с помощью нашей гарнитуры Bluetooth BH-1A (стерео) или BH-2A (монофонической).

Встроенная функция SmartBeaconing™

Функция SmartBeaconing™ от компании HamHUD Nichetronix способна изменять скорость отправки навигационных сигналов в ответ на изменения в скорости перемещения транспортного средства. А так как сеть APRS имеет ограниченный диапазон, функция SmartBeaconing™ передает оптимальный объем информации о местоположении, создавая при этом минимальные помехи для других абонентов сети - что превращает пользователей FTM-350R в одних из самых "эффективных" в сети.

Возможность работы в смежных диапазонах повторения

Для аварийной работы или с целью расширения диапазона переносного устройства, в радиостанции FTM-350R имеется функция работы в смежных диапазонах.

Огромные возможности по управлению каналами памяти!

500 независимых каналов памяти с функцией присвоения метки (длиной до 8 символов) для каждого из диапазонов L и R (всего 1000 каналов); 9 PMS каналов (программируемый предел сканирования диапазона в памяти) для каждого из диапазонов L и R (всего 18); перезаписываемый приоритетный канал для каждого из диапазонов L и R; 31 канал, специально зарезервированный для функции интеллектуального поиска.

Особые характеристики при связи с приемопередатчиками FTM-350R и VX-8R/DR

Возможность отображения данных со станций APRS® ваших друзей (FTM-350R и VX-8R / DR): направление движения, расстояния и прочую информацию в зависимости от вашего местоположения.

Совместимость с пакетной передачей

Порт пакетной передачи 1200 / 9600 бит/сек (8-штырьковый мини-разъем DIN)

Широкополосный приемник

Широкополосный прием:
Левый диапазон: 0,5 – 1,7 МГц (диапазон AM вещания)
76 – 108 МГц (диапазон FM вещания)
108 –250 МГц / 300–1000 МГц
Правый диапазон: 108–250 МГц, 300 –1000 МГц
(США: мобильный диапазон заблокирован)

Прослушивание станций FM вещания в режиме стерео

Встроенный стерео декодер для FM вещания: слушайте FM вещание в режиме стерео через двойные громкоговорители на задней стороне блока управления!

Дополнительный блок трансляции FPR-1

Дополнительный блок трансляции FPR-1 передает ваш сигнал на расстоянии до 300 м в зависимости от мощности излучения и других условий. Позвольте другим слышать ваши передачи в случае чрезвычайных ситуаций, особых событий и во многих других ситуациях, так, чтобы другие могли отслеживать состояние дел.

Микрофон двухтонального набора DTMF в комплекте

Встроенный в переднюю панель микрофон активирует работу в режиме прием-передача. Удобный ручной микрофон MH-48A6JA с двухтональным набором DTMF также входит в комплект поставки радиостанции.

Двухтональный автонабор DTMF

Двухтональный автонабор DTMF (из памяти) на 16 символов/9 записей
"Линейный" вход позволяет проигрывать вашу любимую музыку в режиме стерео, подключив другие устройства.

Датчик атмосферного давления

Встроенный датчик атмосферного давления – радиостанция может измерять и выводить на дисплей высоту над уровнем моря и давление.

FTM-350AR/AE обеспечивает большую функциональность по сравнению с предыдущей моделью FTM-10R. Коммуникативные возможности трансивера обновлены, функции APRS улучшены.. Радиостанция имеет модернизированную переднюю панель. Автономная передняя панель (с 3-х метровым кабелем) сделают работу в эфире комфортной. Прочный алюминиевый литой каркас обеспечит работу в тяжёлых эксплуатационных условиях.

Характеристики

Широкий LCD дисплей для качественного изображения днем и ночью. (5.2 х 1.6) (130 мм х 40 мм), точечная матрица (264 х 64, 8 вариантов цветовой гаммы). 500 независимых каналов памяти + 9 программируемых каналов сканирования памяти + 1 перезаписываемый выделенный канал для каждого R диапазона
Панель управления дисплеем рассчитана на легкое отделение от основного блока питания трансивера и выполнена из прочного литого алюминия. Возможность прослушивания радиовещательных диапазонов AM/FM.
Многофункциональный дисплей системы глобального позиционирования. 3-х канальная акустическая система (включает встроенные двойные динамики на задней стороне панели управления для стерео приема радиопередач FM )
Совместимая с APRS и SmartBeaconing система передачи данных на уровне мировых стандартов. Включает функцию NAVI для мобильных станций. Вакуумный крепеж, крепеж передней панели могут быть отрегулированы для более приемлемого угла изображения при установке в автомобиле.

Аксессуары

MH-48A6JA

MH-48A6J
Водостойкий манипулятор

MH-48

MH-42C6J
Стандартный манипулятор

MLS-200-10

MLS-200-M10
Влагозащищенный динамик 8Вт

BU-1

BU-1
Плата Bluetooth

CAB-1 s

CAB-1
ЗУ для гарнитуры BH-1

FEP-4

FEP-4
Стереонаушник

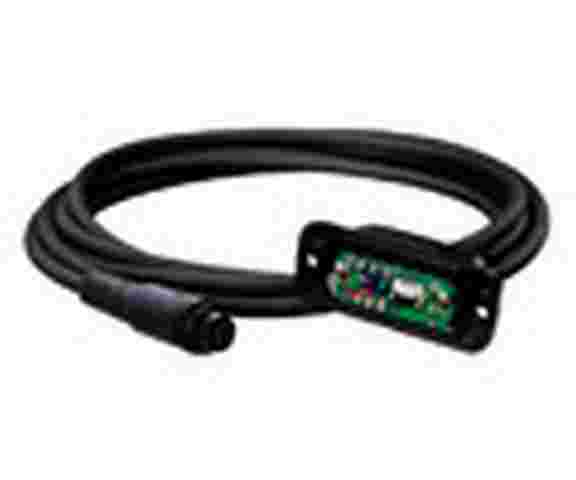

ct-133

CT-133
Кабель удлинения GPS (для FGPS-2)

Внешняя GPS антенна FGPS-2

FGPS-2 и CT-136
Внешняя GPS антенна и адаптер

fpr-1

FPR-1
Устройство мониторинга

fgps-1

FGPS-1
Опциональная GPS антенна может быть удобно установленана сзади контрольной панели

FVS-2

FVS-2
Звуковой элемент

MMB-98

MMB-98
Вакуумное крепление для FTM-350AR/AE, FTM-350R/E

YAESU FTM-10R, 10SR

yaesu ftm-10

Описание

FTM-10R (автомобильная версия) 50/20/5 Вт (2м) 40/20/5 Вт (70 см)

FTM-10SR (мотоверсия) 10/3/0,5 Вт (2м) 7/3/0,5 Вт (70 см)

По своей функциональности этот трансивер не имеет аналогов. Как легендарный FT-817 занял свою нишу полнофункциональных портативных КВ/УКВ трансиверов с автономным питанием, так и FTM-10R, мы уверены, создаст свою нишу мобильных двухдиапазонных радиостанций, предназначенных для тяжелых эксплуатационных условий ралли, рейдов по бездорожью, мотопутешествий в любых погодных условиях и навигации по маршрутам любой сложности - как на суше, так и по водной глади.

Прочный алюминиевый корпус и съемная передняя панель выполнены в водонепроницаемом и пылезащищенном исполнении. LCD дисплей с подсветкой позволяет различать информацию при любой степени освещенности. На передней панели расположен микрофон и кнопка РТТ, что позволяет работать без тангенты. Прием вещательных АМ, УКВ станций в стерео и стереоусилитель превращает Ваш трансивер в магнитолу, с возможностью подключения переферийных аудиоустройств. При прослушивании вещательных станций сохраняется возможность работы в любительских диапазонах.

Уникальна функция Bluetooth, позволяющая без соединительных кабелей использовать гарнитуры и выносную панель. Функция "интерком" обеспечивает работу двух операторов и их связь между собой в пределах доступности канала Bluetooth. Есть автоматический контроль громкости звука. Громкость динамика автоматически регулируется в зависимости от шума окружающей среды. Часы, календарь, секундомер делают трансивер удобным во всех сферах применения. Эргономика кнопок управления такова, что управлять радиостанцией удобно даже из самых неудобных положений.

Особо следует отметить наличие крепежного набора, позволяющего устанавливать радиостанцию в самых экзотических местах Вашего автомобиля, мотоцикла, квадроцикла, снегохода, катера и даже велосипеда.

Станции присущи все функции тональной сигнализации, вплоть до усовершенствованной системы пейджинга и кодового шумоподавления (EPCS). Трансивер имеет 500 каналов памяти с возможностью присваивать буквенно-цифровые символы для обозначения каналов.

Характеристики

Характеристики: FTM-10R
Диапазон частот Rx: 504-1710 кГц, 76.0-222.0 МГц, 300.0-999.990 МГц
Tx: 144-148 МГц, 430-450 МГц
Напряжение питания 11,7-15,8 В
Ток потребления Прием 0,5 А
Передача 2-8,5 A
Сопротивление антенны 50 Ом
Габариты, мм 112 x 38 x 178 мм
Вес, г 1300
Чувствительность
AM (10 дБ SINAD) 0.5-1.7 МГц: 5 мкВ, 108-137 МГц: 0,8 мкВ, 300-336 МГц: 0,8 мкВ
FM (12 дБ SINAD) 137-150 МГц: 0,2 мкВ, 150-174 МГц:0,25 мкВ, 336-420 МГц: 0,25 мкВ, 420-470 МГц:0,2 мкВ, 800-900 МГц: 0,4 мкВ, 900-1000 МГц: 0,8 мкВ
WFM (12 дБ SINAD) 76-108 МГц: 2 мкВ, 174-222 МГц:1 мкВ, 470-800 МГц: 5 мкВ
Селективность (-6 / -60 дБ) 12 кГц (-6 дБ)/30 кГц (-60 дБ)

Аксессуары

MLS-200-10

MLS-200-M10
Влагозащищенный динамик 8Вт

BU-1

BU-1
Плата Bluetooth

BH-1

BH-1
Bluetooth гарнитура (влагозащищенная)

CAB-1

CAB-1
ЗУ для гарнитуры BH-1

mek-m10

MEK-M10
Микрофонный адаптер для передней панели

mh-68a6j

MH-68 A6J
Манипулятор ручной с DTMF клавиатурой

mh-68b6j

MH-68 B6J
Манипулятор ручной без DTMF клавиатуры

MMB-M11

MMB-M11
Кронштейн для крепления передней панели

MMB-M10

MMB-M10
Кронштейн для крепления передней панели

CT-M10

CT-M10
Кабель для выноса передней панели, 6 м

amk-1

AMK-1
Кронштейн для крепления антенны на мототехнику

yha-m10
YHA-M10

Двухдиапазонная антенна
144-146/430-440 МГц

cox-2mm

COX-2MM
Антенный кабель, 2 м

YAESU FT-2800M

ft-2800m

Описание

Радиостанция FT-2800 - новый радиолюбительский трансивер диапазона 2 м, мощностью передатчика 65 Вт. В конструкции FT -2800M используется алюминевое основание, что позволяет использовать трансивер в самых разных условиях. В новой радиостанции возможен режим прямого ввода частоты в радиолюбительском диапазоне 144 - 146 МГц, а также наиболее часто используемые частоты могут быть записаны в память станции, и им присваиваются цифробуквенные обозначения для быстрого доступа к этим каналам. Клонирование данных памяти с одной станции на другие. В новой станции для удобства пользования выведены отдельно регуляторы громкости и уровня шумоподавителя. Система передачи/приема CTCSS и DCS поддерживается в стандартной комплектации.

Также в комплектацию станции входит DTMF-микрофон с программируемыми пользователем функциональными клавишами. Для совместимости с широким парком радиолюбительской техники в станции FT-2800 введены два режима девиации частоты - с широкой и узкой девиацией.

FT-2800 поддерживает режим работы с системой WIRES (TM), когда в одну инфраструктуру объединяются несколько репитеров с использованием Интернета в качестве транспортной сети.

Характеристики

Технические характеристики

Диапазон частот, МГц:

144-146 TX 137 - 174 RX
Частотный шаг настройки 5/10/12.5/15/20/25/50/100 кГц
Напряжение питания, В 13.8
Температура окружающей среды - 20 - + 60 град. С
Стабильность частоты +/- 10 ppm
Габариты, мм 160 х 50 х 185
Вес, г 1800

Приемник

Чувствительность мВ при 12 дБ SINAD 0.2
Избирательность по уровню 6/60 дБ 12/28 кГц
Интермодуляция, дБ 70
Избирательность по зеркальному каналу, дБ 70
Мощность НЧ, Вт 3
Передатчик
Выходная мощность, Вт 65/25/10/5
Внеполосные излучения 60 dBc
Искажение НЧ сигнала < 3 %
Тип излучения 16KOF3E (11KOF3E для 12.5 кГц)
Макс. девиация 5 кГц (2.5 кГц для 12.5 кГц)

Аксессуары

MH-36B6J MLS-100
MH-36B6J MLS-100
DTMF манипулятор Выносной  динамик       (12 W)

MH-42B6JS ADMS-2J
MH-42B6JS ADMS-2J
Электретный микрофон Программное обеспечение под Windows

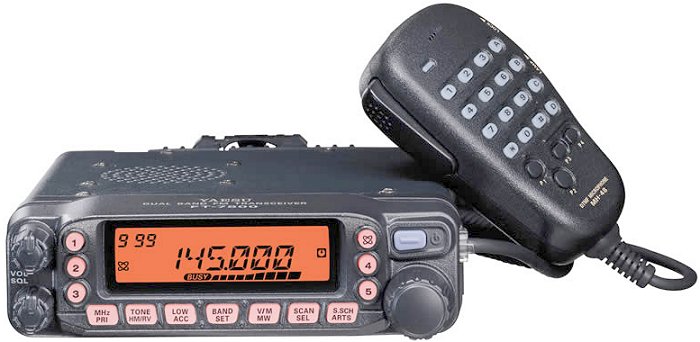

YAESU FT-7800R

ft7800

Описание

Трансивер FT-7800R позволяет работать в VHF и UHF диапазонах. Несмотря на большое количество встроеных функций, радиостанция впечатляет своими небольшими размерами - 140*41,5*168 мм.

Радиостанция рассчитана на активных пользователей. Расширенный диапазон приема, включая авиационные частоты, заинтересует любителей блуждать по эфиру. Разнесенный прием позволит одновременно работать с двумя корреспондентами. Съемная передняя панель и возможность передачи цифровой информации дополняют качественные показатели.

Характеристики

Технические характеристики

Диапазон частот, МГц:

TX: 144.00 - 146.00 MHz (USA version: 144.00-148.00 MHz)
430.00 - 440.00 MHz (USA version: 430.00 - 450 MHz)
RX: 108 - 520 MHz 700 - 999.990 MHz
Шаги частоты: 5/10/12,5/15/20/25/100 kHz
Вид излучения F3E/F2D/F2A
Стабильность частоты ± 5 ppm (- 10°С to 60°С)
Диапазон рабочих температур,°С -20° to +60°C
Напряжение питания, В 13,8 VDC (±15%)
Текущее потребление TX: 8.5 A
RX: 0.5 A
Габариты, мм 140 x 41.5 x 168 mm
Вес, кг 1 kg

Приемник

Тип модуляции AM, FM
Девиация ± 5 kHz
Подавления побочного излучения -60 dB
Промежуточные частоты 45,05 MHz/450 kHz
Сопротивление 2 кОм
Передатчик
Тип электросхемы двойная-конверсионна
Выходная мощность передатчика 50W/20W/10W/5W (144 MHz)
35W/20W/10W/5W (430 MHz)
Чувствительность 0.8 mV (TYP) for 10 dB SN (108-137 MHz, AM)
0.2 mV for 12 dB SINAD (137-150 MHz, FM)
0.25 mV for 12 dB SINAD (150-174 MHz, FM)
0.3 mV (TYP) for 12 dB SINAD (174-222 MHz, FM)
0.25 mV (TYP) for 12 dB SINAD (222-300 MH, AM)
0.8 mV (TYP) for 10 dB SN (300-336 MHz, AM)
0.25 mV for 12 dB SINAD (336-420 MHz, FM)
0.2 mV for 12 dB SINAD (420-520 MHz, FM)
0.4 mV (TYP) for 12 dB SINAD (800-900 MHz, FM)
0.8 mV (TYP) for 12 dB SINAD (900-999.99 MHz, FM)
Звуковая выходная мощность 2W 8Oм for 10% THD
Выходное сопротивление 4 - 16 Ом

Аксессуары

mh-42b6js MLS-100 YSK-8900
MH-42B6JS MLS-100 YSK-7800
Манипулятор Выносной  динамик       (12 W) Комплект для выноса передней панели

MMB-60 MEK-2 CT-39A
MMB-60 MEK-2 CT-39A
Кронштейн крепления в автомобиль Микрофонный адаптер Кабель для  передачи  звука

FP-1023(30A) FP-1030A(30A)
FP-1023 FP-1030A
Блок питания (25 А) Универсальный блок питания (30 А)

YAESU FT-1802

YAESU FT-1802

Описание

Радиостанция FT-1802M - новый трансивер диапазона 2 м, предназначенный для использования в радиолюбительских целях. Однако, поскольку компания Vertex Standard во главу угла ставит вопрос о качестве разрабатываемой техники, конструкция данной модели, как и всех новых радиолюбительских станций Vertex Standard, соответствует требованиям международного стандарта MIL STD 810, что призвано обеспечить многолетнее использование трансивера даже в самых жестких условиях.

Станция поддерживает режим прямого ввода частоты в радиолюбительском диапазоне 144 - 146 МГц, наиболее часто используемые частоты связи могут быть записаны в память станции (с цифро-буквенным идентификатором) для быстрого перехода на эти каналы. Поддерживается режим клонирования содержимого памяти одной станции в другие. Для удобства пользования регуляторы громкости и уровня шумоподавителя выведены на различные ручки. Система передачи/приема CTCSS и DCS поддерживается в стандартной комплектации.

Также в стандартную комплектацию станции входит DTMF-микрофон с программируемыми пользователем функциональными клавишами. Для совместимости с широким парком радиолюбительской техники в станции FT-1802 введены два режима девиации частоты - с широкой и узкой девиацией.

FT-1802 поддерживает режим работы с системой WIRES (TM), когда в одну инфраструктуру объединяются несколько репитеров с использованием Internet в качестве транспортной сети.

Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 146 - 174
Канальный шаг, кГц 5/10/12.5/15/20/25/50/100
Напряжение питания, В 13.8 ± 15%
Температура работы, С град. - 20 - + 60
Стабильность частоты ± 10 ppm
Габариты, мм 140 х 40 х 146
Вес, г 1200
Приемник
Чувствительность при 12 дБ SINAD, мкВ 0.2
Селективность , дБ 6 дБ при 12 кГц 60 дБ при 28 кГц
Интермодуляция, дб 70
Мощность НЧ, Вт 3
Передатчик
Выходная мощность, Вт 50/25/10/5
Максимальная девиация, кГц ± 5
Тип излучения 16KOF3E (11KOF3E для 12.5 кГц)
Соответствие стандарту MIL STND 810 C/D/E
Внеполосные излучения, дб 60
Макс. девиация 5 кГц (2.5 кГц для 12.5 кГц)

Аксессуары

mh-42b6js MLS-100
MH-48A6J MLS-100
Манипулятор Выносной динамик (12 W)

MMB-36 FP-1030A(30A)
MMB-36 FP-1030A
Кронштейн крепления в автомобиль Универсальный блокпитания (30 А)

YAESU FT-1807

YAESU FT-1807

Описание

Радиостанция FT-1807 - новый трансивер диапазона 0.7 м, предназначенный для использования в радиолюбительских целях. Однако, поскольку компания Vertex Standard во главу угла ставит вопрос о качестве разрабатываемой техники, конструкция данной модели, как и всех новых радиолюбительских станций Vertex Standard, соответствует требованиям международного стандарта MIL STD 810, что призвано обеспечить многолетнее использование трансивера даже в самых жестких условиях. Рация может использоваться для такси, дальнобойщиков, охоты и рыбалки, для трофи-заездов и прочих приключений.

Станция поддерживает режим прямого ввода частоты в радиолюбительском диапазоне 420-470 МГц, наиболее часто используемые частоты связи могут быть записаны в память станции (с цифро-буквенным идентификатором) для быстрого перехода на эти каналы. Поддерживается режим клонирования содержимого памяти одной станции в другие. Для удобства пользования регуляторы громкости и уровня шумоподавителя выведены на различные ручки. Система передачи/приема CTCSS и DCS поддерживается в стандартной комплектации.

Также в стандартную комплектацию станции входит DTMF-микрофон с программируемыми пользователем функциональными клавишами. Для совместимости с широким парком радиолюбительской техники в станции FT-1807 введены два режима девиации частоты - с широкой и узкой девиацией.

FT-1807 поддерживает режим работы с системой WIRES (TM), когда в одну инфраструктуру объединяются несколько репитеров с использованием Internet в качестве транспортной сети.

Характеристики

Технические характеристики

Диапазон частот, МГц:

420-470

Канальный шаг, кГц 5/10/12.5/15/20/25/50/100
Напряжение питания, В 13.8 ± 15%
Температура работы, С град. - 20 - + 60
Стабильность частоты ± 10 ppm
Габариты, мм 140 х 40 х 146
Вес, г 1200

Приемник

Чувствительность при 12 дБ SINAD, мкВ 0.2
Селективность , дБ 6 дБ при 12 кГц 60 дБ при 28 кГц
Интермодуляция, дб 70
Мощность НЧ, Вт 3
Передатчик
Выходная мощность, Вт 50/25/10/5
Максимальная девиация, кГц ± 5
Тип излучения 16KOF3E (11KOF3E для 12.5 кГц)
Соответствие стандарту MIL STND 810 C/D/E
Внеполосные излучения, дб 60
Макс. девиация 5 кГц (2.5 кГц для 12.5 кГц)

Аксессуары

mh-42b6js MLS-100
MH-48A6J MLS-100
Манипулятор Выносной динамик (12 W)

MMB-36 FP-1030A(30A)
MMB-36 FP-1030A
Кронштейн крепления в автомобиль Универсальный блокпитания (30 А)

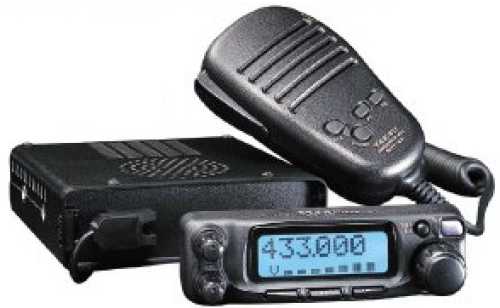

YAESU FT-90R

YAESU FT-90R

Описание

Двухдиапазонный VHF/UHF миниатюрный трансивер с рекордно малыми габаритами (100x30x138 мм) и высокой выходной мощностью (50 Вт 144МГц и 25Вт 430МГц). Достижение инженерной мысли разработчиков YAESU! Имеет 186 ячеек памяти, встроенные CTCSS и DCS кодеры/декодеры системы ARTS, TOT, APO. Может использоваться для пакетной связи (1200 и 9600 бит/с).


Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 100-230/300-530/810-999,975
ПРД - 130-180/430-450
Количество каналов: 186
Диапазон рабочих температур,°С от -20°С до + 60°С
Стабильность частоты, ppm ±5
Вид излучения F3,F2,F1
Напряжение питания, В 13,5
Габариты, мм 100 x 30 x 138
Вес, кг 0,6
Приемник
Чувствительность, мкв 0,16
Ширина кривой избирательности (-6дБ/-60дБ), кГц 12/24
Подавление по ПЧ, дБ 70
Подавление зеркального канала, дБ 70
Выходная мощность ЗЧ, Вт 2
Передатчик
Выходная мощность, Вт. 50/20/10/5 (144 МГц)
35/20/10/5 (430 МГц)
Расстройка, кГц ± 5
Подавление гармоник, дБ 60
Соответствие стандарту -
Гарантия: 1 год

Аксессуары

Блоки питания
FP-1030A Блок питания 25А 13,8В
Гарнитуры и принадлежности
MH-36A6J DTMF микрофон
MH-42A6J Микрофон
SP-7 Выносной динамик

YAESU FT-100D

YAESU FT-100D


PDF

К сожалению, материалы для этой радиостанции отсутствуют.

Описание

Единственный миниатюрный мобильный приемопередатчик, обеспечивающий диапазон 160-6 метров плюс 144 МГц и 430 МГц. Объединяя уникальную, удобную лицевую панель с высокопроизводительным процессором, FT-100 позволяет делать то, что под силу сразу лишь нескольким базовым приемопередатчикам и обеспечивает универсальность для требований каждого оператора. Идеальный как компактный мобильный приемопередатчик для отдыха и экспедиций.


Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 0,1-970
ПРД - 1,8-30/48-54/146-174/420-470/160-6м/2м/70см
Количество каналов: 300
Диапазон рабочих температур,°С от -10°С до + 60°С
Стабильность частоты, ppm ±4
Вид излучения A1;A3;A3J;F3,F2,F1
Напряжение питания, В 13,8
Габариты, мм 160 x 54 x 205
Вес, кг 3
Приемник
Чувствительность, мкв SSB,CW-0,25;FM-0,2;AM-2
Ширина кривой избирательности (-6дБ/-60дБ), кГц SSB,CW-2,2/5,2; CW-0,45/1,8; CW-0,25/1,2; AM-5,2/18; FM-15/25
Подавление по ПЧ, дБ 70(1,8-30); 60(VHF,UHF)
Подавление зеркального канала, дБ 70(1,8-30); 60(VHF,UHF)
Выходная мощность ЗЧ, Вт 1,5
Передатчик
Выходная мощность, Вт. 100(25)H; 50(12,5)V; 20(5)U
Расстройка, кГц ± 5
Подавление гармоник, дБ 40(H); 60(VHF,UHF)
Соответствие стандарту -
Гарантия: 1 год

Аксессуары

Блоки питания
FP-1030A Блок питания 25А 13,8В
Гарнитуры и принадлежности
MH-36B6JS DTMF микрофон
MH-42B6JS Микрофон
SP-7 Выносной динамик
Дополнительные аксессуары
VL-1000 Линейный усилитель
CT-58 Интерфейсный кабель для VL-100

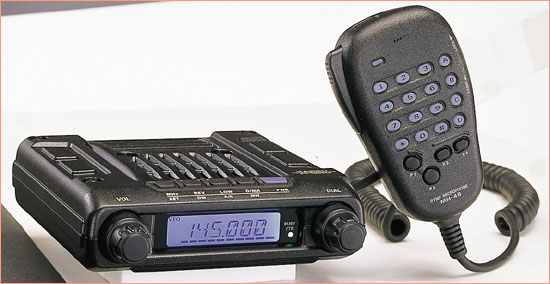

YAESU FT-1500M

YAESU FT-1500M


PDF

К сожалению, материалы для этой радиостанции отсутствуют.

Описание

Миниатюрный приемопередатчик с рекордно малыми габаритами (127х35х126), сверхпрочным корпусом, высокой выходной мощностью (50Вт). Имеет 149 ячеек памяти, встроенные CTCSS кодеры/декодеры, системы TOT, APO. Автоматический полосовой фильтр, прямой ввод частоты, возможность сканирования по каналам и другие сервисные функции.


Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 146-174
ПРД - 146-148
Количество каналов: 149
Диапазон рабочих температур,°С от -20°С до + 60°С
Стабильность частоты, ppm ±10
Вид излучения F2, F3
Напряжение питания, В 12,4-15,2
Габариты, мм 127 x 35 x 126
Вес, кг 1,0
Приемник
Чувствительность, мкв 0,2
Ширина кривой избирательности (-6дБ/-60дБ), кГц 12/28
Подавление по ПЧ, дБ 70
Подавление зеркального канала, дБ 70
Выходная мощность ЗЧ, Вт 3,5
Передатчик
Выходная мощность, Вт. 50/25/10/5
Расстройка, кГц ± 5 (±2,5)
Подавление гармоник, дБ 60
Соответствие стандарту -
Гарантия: 1 год

Аксессуары

Блоки питания
FP-1030A Блок питания 30А
Гарнитуры и принадлежности
MLS-100 Микрофон настольный
SP-7 Выносной динамик

YAESU FT-3000M

YAESU FT-3000M

Описание

Два вентилятора, установленных на радиостанции, делают возможной работу при выходной мощности передатчика 70 Вт. Реализован режим АМ приемника для работы в авиационном диапазоне, CTCSS и DCS - системы избирательного вызова, программирование в стиле "меню", при выходе из зоны связи система ARTS сообщает об этом звуковым сигналом, речевая пейджинговая система, дистанционное управление, конфигурируемые банки памяти.


Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 110-180/300-520/800-999
ПРД - 146-174
Количество каналов: 81
Диапазон рабочих температур,°С от -10°С до + 50°С
Стабильность частоты, ppm ±5
Вид излучения  F2, F3
Напряжение питания, В 13,8
Габариты, мм 140 x 40 x 180
Вес, кг 1,25
Приемник
Чувствительность, мкв 0,2
Ширина кривой избирательности (-6дБ/-60дБ), кГц 15/25
Подавление по ПЧ, дБ 70
Подавление зеркального канала, дБ 65
Выходная мощность ЗЧ, Вт 2
Передатчик
Выходная мощность, Вт. 70/25/10/5
Расстройка, кГц ± 5
Подавление гармоник, дБ >60
Соответствие стандарту MIL STND 810
Гарантия: 1 год

Аксессуары

mh36 MLS-100 ADMS-2D
MH-36A6J MLS-100 ADMS-2D
DTMF манипулятор Выносной  динамик       (12 W) Программное обеспечение под Windows

MH-42B6JS MMB-60
MH-42A6J MMB-60
Электретный микрофон Кронштейн  крепления  в автомобиль
Приемники и передатчики УВЧ-диапазона корпорации Atmel

Беспроводная связь становится необходимостью для современных встраиваемых приложений, например, для связи с датчиком, к которому невозможно протянуть провода. В настоящее время существует множество различных решений для организации беспроводной связи, например, стандарты 802.11b или Bluetooth для высокоскоростного обмена данными. Для систем, не требующих такой сложности и высоких скоростей, используются другие решения. Особенности низкоскоростных приемников и передатчиков корпорации Atmel Corp. для высокочастотного диапазона расматриваются в данной статье.

Приемники и передатчики

Корпорация Atmel предлагает ряд приемников и передатчиков, работающих в паре на частотах 300–928 МГц. Большую часть этой продукции составляют устройства бывшей компании Temic (в названии первая буква «T»). Все приемники и передатчики Atmel используют узкополосную передачу на одном канале, позволяющую снизить влияние паразитных сигналов. Благодаря узкополосному фильтру промежуточной частоты (ПЧ) с крутым срезом и высокостабильному генератору удается достигнуть избирательности 60 дБ по соседнему каналу. Эти приемники и передатчики применяются в приложениях с низкой скоростью передачи данных (до 32 кбод), таких, как измерение температуры, давления, в датчиках движения, телеметрии, разнообразных счетчиках, бесконтактных ключах, системах сигнализации и безопасности, радиомодемах и т. д. Дальность связи — до 100 м. Используются: передача сигнала с амплитудным и частотным манипулированием, с манчестерским и двухфазным кодированием сигнала, ШИМ-протоколы.

Передатчики

Передатчики работают на частотах 300–928 МГц с различной выходной мощностью, со встроенным или внешним микроконтроллером (МК) (см. табл. 1).

Таблица 1. Передатчики фирмы Atmel

НаименованиеВстроенный МКЧастота передачи, МГцТок потребления/
sleep
Скорость передачи данных, кбодНапря-жение питания, ВВыходная мощность, дБмКорпусТемпера-турный диапазон, °C
U2741B300–45010 мА/350 нА202,2–5,53SSO16–20...+70,
–40...+85
U2745B-310–44010 мА/2 мкА202–43SSO16–40...+85
T5750-868–9288,5 мА/350 нА322–45,5SO8–40...+85
T5753-310–3309 мА/350 нА322–48TSSOP8L–40...+85/+125
T5754-429–4399 мА/350 нА322–47,5TSSOP8L–40...+85/+125
AT86RF401AVR 8-разрядн.,
2K Flash,
128 байт EEPROM,
128 байт SRAM, ISP
264–45623 мА/100 нА102–56TSSOP20–40…+85
ATAx862-3MARC 4-разрядн.
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
310–3309,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-4MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
429–4399,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-8MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
868–9289,5 мА/1 мкА322–410SSO24–40…+125

В качестве внешнего МК фирма Atmel предлагает использовать, например, 4-разрядные МК серии MARC, имеющие низкий ток потребления. В передатчик AT86RF401 встроен 8-разрядный МК AVR. Анонсирована также новая серия передатчиков ATAх862 на базе 4-разрядного МК T44C862 семейства MARC.

Передатчик T5750

Для частот 868–870 МГц и 902–928 МГц Atmel предлагает передатчик T5750, работающий в паре с приемниками T5760/61 (рис. 1). Передатчик и приемники содержат генератор, управляемый напряжением (ГУН), и предварительный делитель частоты.

Благодаря узкой полосе частот приемник имеет высокую чувствительность и хорошее соотношение сигнал-шум.

В передатчик T5750 входят блок фазовой автоподстройки частоты (ФАПЧ), усилитель мощности и кварцевый генератор. В режиме передачи ток потребления составляет 8,5 мА. При отсутствии передачи подачей на выводы ENABLE (вход разрешения) и PA_ENABLE (вход разрешения усилителя мощности PA) (см. рис. 2) сигнала низкого уровня осуществляется переключение микросхемы в режим sleep, ток потребления при этом снижается до 0,35 мкА. Таким образом, литиевый элемент, обычно служащий источником питания в автономных системах, может служить много лет и позволяет использовать такие передатчики, например, в шинах автомобилей для мониторинга давления.

Передатчик имеет тактовый выход для синхронизации работы внешнего микроконтроллера, который используется для кодирования сигналов. T5750 поддерживает амплитудное и частотное манипулирование, имеет одиночный вывод с открытым коллектором для подключения внешней петлевой или l/4 антенны.

Амплитудная и частотная манипуляции

Если на вывод ENABLE передатчика подан высокий уровень, выводы PLL (ФАПЧ) и CLK активизируются. Сигнал тактирования с вывода CLK подается на МК. Подачей соответствующего сигнала на вывод PA_ENABLE осуществляется включение и выключение усилителя мощности PA, то есть реализуется амплитудная манипуляция (АМн) на частоте f1 или манипуляции включение-выключение (OOK, On-Off-Keying) (рис. 3). Для стабилизации кварцевому генератору и ФАПЧ требуется обычно около 1 мс после подачи сигнала высокого уровня на вывод ENABLE, поэтому вывод PA_ENABLE следует удерживать на низком уровне более 1 мс после подачи сигнала ENABLE.

T5750 содержит полностью интегрированную ФАПЧ, из внешних компонентов необходим только внешний резонатор 13,567187 МГц для передачи данных на частоте 868,3 МГц, или 14,296875 МГц — для частоты 915 МГц (см. рис. 3). Конденсатор С3 — разделительный конденсатор по питанию. Постоянное напряжение на выход с открытым коллектором подается через дроссель L1.

Для АМн конденсатор С2 не требуется, для частотной манипуляции (ЧМн) требуются оба конденсатора С1 и С2. После стабилизации кварцевого генератора и ФАПЧ на вывод PA_ENABLE подается высокий уровень для включения усилителя мощности PA (рис. 4).

Передатчик готов для частотной манипуляции. Изменение частоты достигается подключением и отключением конденсатора С2 параллельно нагрузочному конденсатору С1 путем подачи на управляющий вывод МК низкого уровня или переключением его в высокоимпедансное состояние, изменяя таким образом частоту на выходе антенны с f1 на f2 и обратно.

Для уменьшения энергопотребления после окончания передачи на вывод PA_ENABLE должен быть подан сигнал низкого уровня.

Сигнал CLK отключается после подачи на вывод ENABLE сигнала низкого уровня.

Усилитель мощности имеет выход с открытым коллектором, обеспечивающий импульсный ток, практически не зависящий от импеданса нагрузки. Таким образом, уровень выходной мощности определяется импедансом подключаемой нагрузки, и для получения максимальной выходной мощности (5,5 дБм) импеданс антенны должен быть согласован с выводом передатчика.

Для приложений с небольшой дальностью связи рекомендуется использовать печатную петлевую антенну. Основное требование, которому должны соответствовать такие антенны, — это способность возбуждать сильные токи для создания электромагнитного поля.

Выходная мощность антенны определяется значением ее сопротивления излучения: Rrad = 31 кОм (A/l2)2, где А — внутренняя площадь петлевой антенны, l — длина волны передаваемого сигнала. Мощность излучения антенны Prad = Rrad х ILoop2.

Расстояние передачи зависит также от корпуса передатчика, ориентации антенны, конфигурации пространства, в котором происходит передача (открытое, замкнутое), а также типа антенны (печатная, проводная). Например, при выходной мощности передатчика около 3 дБм (U2741B) печатной антенне на плате передатчика и проводной антенне на плате приемника передача может осуществляться в открытом пространстве до 100 м. В других условиях может быть удобнее использовать T5743 или T5754, имеющих большую выходную мощность 8,0 и 7,5 дБм, соответственно.

Передатчик AT86RF401

AT86RF401 представляет собой интеллектуальный миниатюрный передатчик с высокой степенью интеграции на базе 8-разрядного RISC-микроконтроллера AVR. Для организации законченной радиосистемы с манипуляцией включение-выключение (OOK) необходим только кварцевый резонатор, литиевый элемент, три конденсатора, дроссель и петлевая антенна (рис. 5).

AT86RF401 может быть переключен в режим sleep, ток потребления в этом режиме составляет 0,5 мкА.

AT86RF401 имеет программируемый регистр детектора снижения напряжения батареи.

При поступлении сигнала на любую линию ввода-вывода микросхема переходит в режим передачи, при этом происходит активизация цепи генератора синхросигналов для микроконтроллера AVR. Несущая радиосигнала синтезируется с помощью ГУН. Оптимальная настройка ГУН поддерживается с помощью допусков на элементы схемы через использование программно управляемой матрицы на переключаемых конденсаторах.

Внутрисхемно программируемые энергонезависимая память программ (2 кбайт), выполненная по технологии Flash, и память данных (128 байт), выполненная по технологии EEPROM, позволяют осуществлять разработку за короткое время. Имеется также внутреннее статическое ОЗУ объемом 128 байт (SRAM).

Как и во всех микроконтроллерах AVR, короткая команда выполняется за один машинный цикл, который составляет один период тактовой частоты 1,25 МГц. Система команд насчитывает 114 различных инструкций. Для реализации функций передатчика и некоторых дополнительных функций встроенный МК AT86RF401 имеет отличные от стандартных AVR регистры ввода-вывода (таблица 2).

Таблица 2. Регистры ввода-вывода AT86RF401

Адрес (Hex)Наименование регистраФункции
$3FSREGStatus Register
$3ESPHStack Pointer High Register (program to 0.00)
$3DSPLStack Pointer Low Register
$35BL_CONFIGBattery Low Configuration Register
$34B_DETButton Detect Register
$33AVR_CONFIGAVR Configuration Register
$32IO_DATINI/O DATA IN Register
$31IO_DATOUTI/O DATA OUT Register
$30IO_ENABI/O Enable Register
$22WDTCRWatchdog Timer Control Register
$21BTCRBit Timer Control Register
$20BTCNTBit Timer Count Register
$1EDEEARData EEPROM Address Register
$1DDEEDRData EEPROM Data Register
$1CDEECRData EEPROM Control Register
$17LOCKDET2Lock Detector Configuration Register 2
$16VCOTUNEVCO Tuning Register
$14PWR_ATTENPower Attenuation Control Register
$12TX_CNTLTransmitter Control Register
$10LOCKDET1Lock Detector Configuration Register 1

Встроенный таймер микроконтроллера AVR с работой по прерываниям упрощает применение ШИМ или манчестерского кодирования для модуляции несущей. Радиосигнал передается на настроенную петлевую антенну, которая может быть реализована медным проводником на печатной плате.

Усилитель мощности генерирует дифференциальный сигнал, который передается с выхода ФАПЧ на внешнюю антенну. Выходная мощность передатчика может изменяться программно в пределах 36 дБ с шагом 1 дБ путем конфигурирования усилителя мощности.

Генератор с подкачкой (номинальное значение 1,2 В) обеспечивает работу в широком диапазоне питающих напряжений.

В устройстве имеются встроенные аппаратные функции brown-out protection и контроля уровня напряжения батареи. Цепь brown-out protection определяет, когда напряжение питания опускается ниже минимального значения, обеспечивающего нормальную работу (обычно 1,8 В). При значении напряжения питания ниже указанного происходит аппаратный сброс микроконтроллера. Пороговое напряжение, при котором индицируется разряд батареи, задается программно.

Источником прерывания в AT86RF401 могут быть события «регистр данных пуст» и «передача данных окончена». Таймер также поддерживает режим, при котором вместо прерывания используется опрос, позволяющий получить большую скорость передачи.

Этот таймер также может быть использован для декодирования сигнала, полученного внешним приемником.

AT86RF401 имеет несколько источников сброса: Power-on Reset — по включению питания, внешний сброс, сброс от сторожевого таймера, Brown-out Reset — при снижении напряжения батареи ниже установленного, Button Reset (программный сброс).

Передатчики ATAxR862

Новые передатчики ATAxR862 на базе МК T44C892 семейства MARC4 (рис. 6) подходят для применения как на стороне приемника, так и на стороне передатчика (для декодирования данных). ATAx862 содержит ROM, RAM, 16 линий ввода-вывода, два 8-разрядных многофункциональных таймера-счетчика с функцией модуляции и демодуляции, супервизор напряжения питания, сторожевой таймер и сложный генератор тактовых импульсов с внешним выводом (встроенный RC-генератор, кварцевый генератор 32 кГц и 4 МГц).

Программное ПЗУ выполняется по технологии EEPROM (ATAM862 — Flash-версия) или по маске (ATAR862 — ROM-версия). Кроме микропроцессорного и радиочастотного блока, передатчик ATAx862 имеет дополнительный блок последовательной памяти данных емкостью 512 бит, выполненной по технологии EEPROM.

Плата передатчика T5750

Фирма Atmel выпускает отдельно плату передатчика T5750 V1.1 на базе передатчика T5750 и 4-разрядного МК T48C893N семейства MARC (рис. 7), предназначенную для частотной и амплитудной манипуляций.

Плата питается от одного литиевого элемента 3 В (например, CR2032). Ток потребления покоя составляет менее 1 мкА, ток потребления при передаче данных — около 8,5 мА. Плата может работать на частотах 868,3 МГц и 915 МГц, переход с одной частоты на другую осуществляется сменой резонатора и конденсаторов С5, С6, С7 цепи согласования импеданса печатной антенны.

По умолчанию, плата настроена на частотную манипуляцию со скоростью передачи данных 1 кбод. Для ЧМн девиация частоты составляет около 30 кГц. На плате имеется программный адаптер JP1, через который реализуется внутрисхемное программирование памяти EEPROM микроконтроллера T48C893N. Для разработки программного обеспечения может использоваться стартовый набор разработчика TMEB893 для МК MARC4.

Приемники

Приемники фирмы Atmel поддерживают скорость приема данных в режиме АМн до 10 кбод и в режиме ЧМн до 3,2 кбод, различаются частотой приема данных и шириной полосы промежуточной частоты (ПЧ) (таблица 3).

Таблица 3. Приемники фирмы Atmel

НаименованиеЧастота передачи, МГцПолоса ПЧ, кГцНапряжение питания, ВТок потребления, мАКорпусТемпературный диапазон, °C
U3741BM300–450300/6004,5–5,57SO20–40...+105
U3742BM300–4506004,5–5,57SO20–40...+105
U3745BM310–4406004,5–5,57SO20–40...+85
T5743N300–4506004,5–5,57,5SO20–40...+105
T5760868–8709504,5–5,57,4SO20–40...+105
T5761902–9286004,5–5,57,4SO20–40...+105
T5744300–4506004,5–5,57,1SSO20, SO20–40...+105

Приемники поддерживают протоколы ЧМн, АМн, ШИМ, манчестерское и двухфазное кодирование. Чувствительность приемников в среднем составляет –110, –114 дБм (в режиме АМн, низкая скорость передачи данных) и –106 дБм (для ЧМн). Приемники имеют электростатическую защиту 4 кВ (кроме T5760/61 — 2 кВ) согласно MIL-STD-883. Принцип построения приемников одинаков, рассмотрим его на примере U3741BM.

U3741BM предназначен для работы на частотах 300–450 МГц, в технической документации Atmel приводятся параметры микросхемы и ее «обвязка» только для двух частот: 315 МГц (стандартный диапазон в США) и 433,92 МГц (стандартный диапазон для Европы). Переход с одной частоты на другую осуществляется с помощью смены нескольких внешних компонентов (резонатора и конденсаторов).

Входной каскад РЧ-приемника U3741BM представляет собой супергетеродин с промежуточной частотой 1 МГц и состоит из малошумящего усилителя, гетеродина, смесителя с подавлением зеркального канала до 30 дБ и усилителя РЧ (рис. 8). Сигнал с входного каскада РЧ фильтруется интегрированным фильтром ПЧ 4-го порядка, поступает на RSSI-усилитель, демодулятор и затем на фильтр данных (ФВЧ 1-го порядка и ФНЧ 1-го порядка). Далее сигнал передается в схему обработки данных.

Для повышения избирательности приемника до 40 дБ используют внешний ПАВ-фильтр. Для идентификации и фильтрации «шумов» в приемнике U3741BM может использоваться функция индикации уровня принимаемого сигнала RSSI (Receive Signal Strength Indication), позволяющая игнорировать фронты, которые случаются при отсутствии сильного радиосигнала. Недостатком использования RSSI является изменение условий приема (снижение чувствительности).

Для снижения энергопотребления используется специальный режим опроса — polling. В этом режиме приемник находится попеременно в трех состояниях. В режиме sleep цепь обработки сигнала отключена на время Tsleep, и микросхема потребляет низкий ток. Во время запуска Tstartup цепь обработки сигнала запускается.

Следующий режим — проверка количества битов в соответствии с установленным временным окном (bitcheck). Если полезный сигнал не обнаружен за время Tbitcheck, приемник переходит опять в режим sleep. То есть приемник включается на короткие промежутки времени и проверяет присутствие полезного сигнала на входе. Если сигнал обнаружен, приемник переходит в активный режим и передает данные во внешний МК. Приемник конфигурируется с помощью двух регистров разрядностью 12 бит, определяющих скорость передачи данных, интервалы и параметры различных режимов (Tsleep, Tstartup, Tbitcheck и т. д.).

U3741BM доступен с двумя различными полосами ПЧ. U3741BM-M2 — версия с шириной ПЧ 300 кГц — хорошо подходит для систем с АМн, где используется передатчик с ФАПЧ U2741B. U3741BM-M3 имеет полосу ПЧ 600 кГц. Этот вариант может быть использован совместно с U2741B в режимах ЧМн и АМн.

Использование U3741BM в режиме АМн дает более высокую точность частоты несущей.

Отладочные комплекты

Корпорация Atmel предлагает отладочные комплекты для разработки приемников и передатчиков, позволяющих осуществить разработку беспроводной системы до создания собственной платы. В отладочный комплект входит базовая плата с МК, плата приемника, плата передатчика и программное обеспечение (рис. 9). Отдельно могут поставляться платы приемника или передатчика. Для каждой пары «приемник — передатчик» предлагается свой отладочный комплект (таблица 4).

Таблица 4. Отладочные комплекты приемников и передатчиков

;
Отладочный комплектПриемникПередатчикЧастота, МГцШирина полосы пропускания, кГцПримечание
TMEBx741AU2741U3741433300
TMEBx741BU2741U3741433600
TMEBx741CU2741U3741315300
TMEBx741DU2741U3741315600
TMEBx745AU2745U3745433600
TMEBx745BU2745U3745315600
TMEB57x0T5750T5760868600
TMEB57x1T5750T5761915600
 T5753 315 планируется к выпуску в 2003 г.
 T5754 433 планируется к выпуску в 2003 г.
TMEB5744S3 T5744315600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N3 T5744315600плата приемника
TMEB5744S4 T5744433600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N4 T5744433600плата приемника
AT86RF401U-EK1AT86RF401U 315 плата передатчика
AT86RF401E-EK1AT86RF401E 433 плата передатчика
ATAK4015744UAT86RF401UT5744315
ATAK4015744EAT86RF401ET5744433
AT86RF211-DK433107AT86RF211AT86RF211433
AT86RF211-DK868107AT86RF211AT86RF211868
AT86RF211-DK915107AT86RF211AT86RF211915

Отладочный комплект TMEB57x0

Рассмотрим некоторые отладочные комплекты, приведенные в таблице 4. Отладочный комплект TMEB57x0 предназначен для ознакомления с приемником T5760 и передатчиком T5750, работающими на частоте 868 МГц. Он состоит из базовой платы на основе 4-разрядного микроконтроллера семейства MARC4, платы приемника и платы передатчика (рис. 10). Приемник и передатчик программируются через внешний компьютер под управлением программного обеспечения передатчика или приемника соответственно, поставляемого вместе с отладочным комплектом.

Программное обеспечение передатчика позволяет устанавливать скорость передачи данных, тип модуляции, тестовое слово и т. д.

После записи программного кода в передатчик плата передатчика работает независимо и может быть снята с базовой платы. Программное обеспечение приемника имеет средства оценки передачи данных (гистограммы, временные таблицы). Приемник работает только совместно с базовой платой. Соответствующие светодиоды индицируют включение питания, правильность тестового слова, соответствие телеграммы установленному временному окну.

Отладочный комплект ATAK4015744

Отладочный комплект ATAK4015744 включает в себя платы приемника T5744 и передатчика AT86RF401, образцы AT86RF401 и T5744, необходимые программные средства для разработки двунаправленной передачи данных. Программное обеспечение позволяет передавать передатчику уникальный 8-битовый код, соответствующий одной из четырех кнопок платы передатчика. Он содержит идентификационный код кнопки и данные о состоянии батарейного элемента. Приемник T5744 демодулирует радиосигнал в цифровую форму и передает его для обработки в AT86RF401.

После обработки сигнала двоичное представление кода нажатой клавиши и статус батарейного элемента отображаются с помощью трех светодиодов. В наборе используется манипуляция включение-выключение (OOK) для модуляции несущей и ШИМ для кодирования цифровой информации.

Плата передатчика имеет в своем составе AT86RF401, кнопки, держатель батареи, печатную антенну, разъем, дискретные компоненты. Внутрисхемное программирование (ISP) возможно через интерфейс SPI с помощью 6-полосного ленточного кабеля, подсоединяемого к COM-порту PC. Плата приемника имеет в своем составе две микросхемы T5744 и AT86RF401, держатель батарейного элемента, печатную антенну, разъем, дискретные компоненты. Сохранена возможность реализации функции RSSI приемника T5744, которая не используется в отладочном комплекте.

Три светодиода подсоединены к AT86RF401 и зажигаются при получении соответствующим образом промодулированного сигнала.

T5744 имеет вывод для антенны с одним вхо-дом. Плата приемника содержит средства для согласования цепи с печатной антенной на плате или простой штыревой антенной l/4. Печатная антенна не согласована с импедансом 50 Ом цепи, она предназначена для демонстрации работы только на коротких расстояниях. Согласовать импеданс (и получить большее расстояние связи) возможно отсоединением печатной антенны и подключением антенны l/4.

В наборе применено ШИМ-кодирование 1/3:2/3, которое может быть изменено программно. 1/3:2/3 означает, что «1» представляется первой 1/3 периода, содержащей радиосигнал, а последние 2/3 периода не содержат сигнала. Для «0», наоборот, первые 2/3 не содержат сигнала, а последняя 1/3 содержит. Сообщение состоит из 2 байт: преамбулы (0xFFFE) и байта данных (старшая половина байта содержит статус батареи, а младшая — идентификационный номер кнопки).

Байт данных повторяется 3 раза. Идентификационные номера кнопок кодируются следующим образом: кнопка 0 — 0001, кнопка 1— 0011, кнопка 2 — 0111, кнопка 3 — 1111. Такие идентификационные номера позволяют однозначно идентифицировать каждую кнопку и при сдвиге одного бита ошибки идентификации не возникает. Бит-таймер выполняет функцию манипуляции передатчика, обеспечивая синхронность модуляции усилителем мощности.

Приемник находится во включенном состоянии постоянно, поэтому он может реагировать на шум. Микроконтроллерная часть AT86RF401 должна проверять каждый фронт с помощью бит-таймера для определения полезного сигнала. При использовании ШИМ-кодирования бит может быть определен как «1» или «0» путем измерения интервала от переднего до заднего фронта (рис. 12).

Приемопередатчик

Отдельно в ряду радиочастотной продукции Atmel стоит приемопередатчик AT86RF211 (таблица 5), предназначенный для работы с внешним МК AVR. Это недорогое решение для беспроводных применений (телеметрия, датчики) для скоростей до 64 кбит/с и полудуплексной передачи. Расстояние передачи составляет до 30 метров в закрытом помещении и до 300 метров в открытом пространстве.

Таблица 5. Приемопередатчик фирмы Atmel

НаименованиеЧастота передачи, МГцСкорость передачи данныхВыходная мощность, дБмТок потребленияНапряжение питания, ВКорпусТемпературный диапазон, °C
AT86RF211915/868/43364 кбит/с10/12/14 0,5 мкА–35 мА2,4–3,75TQFP48–40…+85

Для работы на частотах 433, 868 и 915 МГц используется один приемопередатчик, выбор частоты осуществляется подключением различных внешних элементов. Имеется функция цифровой подстройки частоты несущей с шагом 200 кГц. Из блок-схемы AT86RF211 (рис. 13) видно, что из внешних компонентов необходим только кварцевый резонатор, керамический фильтр, антенно-согласующие компоненты и фильтрующие компоненты питания.

Все необходимые радиочастотные блоки интегрированы в AT86RF211, что позволяет упростить разработку платы приемопередатчика и позволяет сократить затраты на производство соответствующих компонентов. Конструкция AT86RF211 позволяет избежать типичных проблем, возникающих при моделировании устройств беспроводной связи, например, изменения частоты при электростатическом воздействии от рук пользователя или помещении устройства в корпус.

Структура приемника супергетеродинная, двойного преобразования. AT86RF211 включает в себя переключатель режимов прием/передача (Rx/Tx) со временем переключения менее 200 мкс. Имеются также цифровая функция RSSI и функция контроля значения напряжения батарейного элемента.

AT86RF211 содержит встроенный синтезатор, ФАПЧ, ГУН, имеет 8 цифровых уровней выходной мощности. Он поддерживает ЧМн, манчестерское кодирование сигнала не требуется.

Приемопередатчик может работать в нормальном режиме приема-передачи, в независимом режиме «wakeup» и режиме энергосбережения «power down».

В нормальном режиме микросхема конфигурируется через МК, устанавливаются частота и режим (прием или передача). Далее микросхема действует как конвейер: данные, поступающие на вывод DATAMSG, немедленно передаются в эфир (Tx), либо сигнал, поступающий с антенны, демодулируется и передается побитно в МК по тому же выводу DATAMSG (Rx). Данные в кристалле не хранятся и не обрабатываются.

В режиме «wakeup» кристалл устанавливается в специальный режим передачи, называемый sleep. Кристалл периодически запускается по сигналу от внутреннего таймера (отдельная функция, не зависящая от МК, находящегося в режиме power-down) и ожидает данные в виде специального сообщения, формат которого определяется предварительно. При получении правильного сообщения данные сохраняются в AT86RF211 (до 32 бит), и на выводе WAKEUP генерируется сигнал прерывания. В противном случае процедура продолжается.

AT86RF211 имеет несложный интерфейс подключения к МК, при котором его можно рассматривать как внешний периферийный узел МК. Обмен данными между AVR МК и РЧ-модулем AT86RF211 осуществляется через 3 регистра ввода-вывода общего назначения МК, которые используются для чтения и записи данных в 16 внутренних регистров AT86RF211. 8 регистров AT86RF211 используются для конфигурирования нормального режима обмена данными, 4 регистра для режима «wake-up», 4 регистра для реализации специальных функций, определяемых конечным приложением. Размеры регистров варьируются от 32 бит до 1 бита регистра RESET. Наиболее часто используемые биты расположены в старших разрядах регистров. Режимы чтения и записи позволяют осуществлять доступ к отдельным битам регистра.

Сигналы SLE, SCK и SDATA МК формируют последовательный цифровой интерфейс для управления работой приемопередатчика и могут быть назначены на любые выводы общего назначения AVR. Сигнал SLE (enable/chip select) и SCK (clock) работают на выход, сигнал SDATA является двунаправленным.

Сигнал DATAMSG используется для организации полудуплексной передачи между МК и РЧ модулем (рис. 14).

При организации асинхронного интерфейса UART оба вывода RхD и TхD МК соединяются с двунаправленным вводом-выводом DATAMSG AT86RF211. Так как осуществляется полудуплексная передача, при отсутствии передачи данных вывод TхD должен находиться в высокоимпедансном состоянии.

Вывод DATACLK используется для синхронной передачи и поэтому при использовании UART не задействован.

Для организации синхронной передачи данных между AVR и AT86RF211 необходимо использовать либо интерфейс «bit banging», либо узел SPI.

Интерфейс SPI используется для высокоскоростного обмена данными. Вывод DATACLK AT86RF211 подсоединяется к выводу SCK порта SPI МК (рис. 15). При приеме данных порт SPI работает в режиме slave. Вывод SCK работает в режиме входа и управляется выводом DATACLK AT86RF211. Вывод MOSI порта SPI подсоединяется к выводу DATAMSG AT86RF211. Так как обмен данных происходит в полудуплексном режиме, вывод MISO остается свободным. Вывод SS/ следует подсоединить к «земле». В режиме передачи вывод SCK порта SPI остается в неподключенном состоянии, чтобы избежать конфликта с выводом DATACLK AT86RF211.

При такой организации обмена данными между AT86RF211 и МК следует учитывать скорость передачи по интерфейсу SPI, зависящую от тактовой частоты МК и предделителя.

Если тактовая частота МК велика, может оказаться, что скорость SPI окажется слишком большой для AT86RF211 в режиме передачи, и AT86RF211 не будет успевать передавать данные в эфир. Скорость порта SPI в режиме приема будет всегда совместима с AT86RF211.

Для получения требуемой скорости передачи данных, не накладывающей ограничения на выбор МК по скорости, возможно использование комбинации аппаратной реализации порта SPI для режима приема, имеющего жесткие требования по синхронизации, и аппаратно управляемых вводов-выводов приемопередатчика от таймера (bit banging) для режима передачи.

Также удобно использовать режим аппаратно управляемых вводов-выводов, если МК не имеет периферийных узлов портов UART или SPI. Для реализации такого обмена вывод DATAMSG подсоединяется к любому выводу МК, вывод DATACLK к любому выводу, выполняющему функцию запроса прерывания из внешнего источника. Функция восстановления синхросигнала после сброса обеспечивает появление фронта тактового сигнала в середине получаемого бита данных, по которому инициализируется прерывание.

Для всех вариантов последовательного подключения выводы SDATA, SCK и SLE AT86RF211 подключаются к вводам-выводам общего назначения МК. Если используется экономичный режим питания (standby), вывод WAKEUP должен быть подсоединен к выводу МК с функцией запроса прерывания из внешнего источника.

Отладочный комплект AT86RF211

Отладочный комплект AT86RF211-DKххх107 (рис. 16) предназначен для быстрой и простой разработки системы на базе AT86RF211 и AVR МК 8-бит AT90LS8535. Отладочный комплект содержит два одинаковых модуля. Каждый модуль состоит из базовой платы, имеющей в своем составе AVR МК, ЖКИ, кнопку, переключатель, датчик освещенности и несколько светодиодов, а также дочерней платы РЧ-модуля, состоящей из AT86RF211, соответствующей обвязки и гибкой штыревой антенны, которая может быть отсоединена для подключения тестового оборудования. МК AT90LS8535 поставляется с запрограммированной демо-версией, которая передает между двумя модулями данные об освещенности, полученные с помощью интегрированного АЦП МК. Исходные коды для этой и других программ на языке С поставляются вместе с комплектом.

Отладочный комплект следует заказывать на конкретную частоту: 915 МГц, 868 МГц или 433 МГц. Базовая плата одинакова для всех комплектов, отличаются только дочерние платы РЧ-модуля.

На РЧ-модуле отладочного комплекта имеется ПАВ-фильтр, фильтр первой ПЧ 10,7 МГц и фильтр второй ПЧ 455 кГц. Конструкция модуля обеспечивает узкополосную передачу, высокую избирательность и большую дальность связи. Из-за полосы фильтра второй ПЧ 455 кГц скорость передачи данных ограничена 20 кбит/с.

Для применений, требующих скорости данных более 64 кбит/с и, соответственно, более широкой полосы, следует заменить на плате фильтр второй ПЧ на конденсатор. Отладочный комплект сопровождается необходимой документацией для разработки различных встроенных приложений.

Отдельно поставляются дочерние платы РЧ-модулей для дальней связи со штыревой антенной (рис. 17) и для небольшой дальности связи с печатной антенной (рис. 18).

Дочерние платы совместимы с отладочным комплектом. Gerber-файлы, список компонентов и принципиальные схемы поставляются вместе с дочерними платами.
