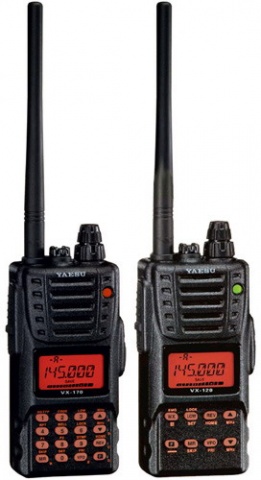

YAESU VX-120/VX-170

YAESU VX-6R

YAESU VX-177

YAESU VX-7R

YAESU VX-1R

YAESU VX-8R

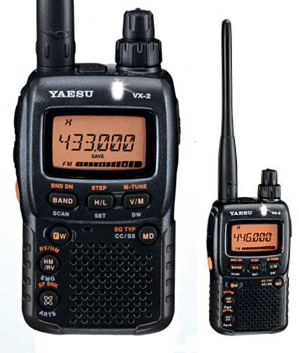

YAESU VX-2R

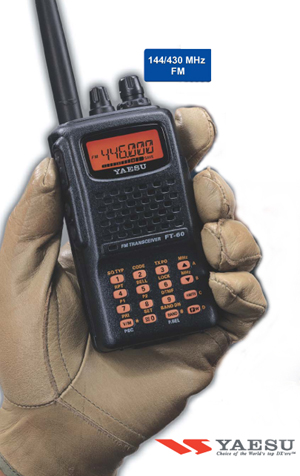

YAESU FT-60R

YAESU VX-5R

YAESU FT-250R

YAESU VX-110

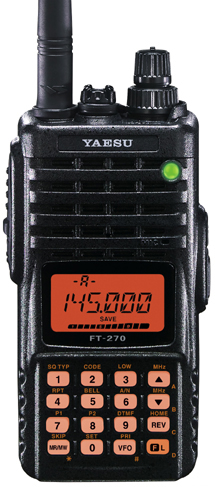

YAESU FT-270R

YAESU VX-150

Цены и наличие товара Вы можете уточнить здесь

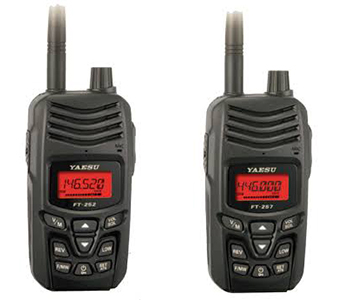

YAESU FT-252/257

YAESU FT-252-257

Описание

Встречайте новые компактные радиостанции FT-252 VHF  и FT-257 UHF. Прочная конструкция этих двух ручных станций гарантируют вам работу в любое время. Они просты в управлении и имеют большой экран.  FT-252 и FT-257 – наилучший выбор  для связи по городу или на семейных мероприятиях.  Они недорогие, но в то же время надежные рации, которые следует иметь каждому члену вашей семьи!
FT-252 и FT-257 разработаны в прочных водонепроницаемых корпусах, чтобы удовлетворять требования IPX5.  Они имеют все популярные и значимые функции, которые нужны радиолюбителям во всем мире, включая 200 каналов памяти, CTCSS/DCS кодировщик/декодер,  множественный режим сканирования, автоматический переключатель ретранслятора и автоматическую систему передачи.


Характеристики

Главные особенности:
-Экономичная, компактная, прочная, надежная – идеальное сочетание
-Большой экран
-Водонепроницаемая конструкция IPX5
-800 мВ громкого чистого звука для работы в шумных условиях
-200 каналов памяти с буквенно-цифровыми тегами
-Регулируемый RF шумоподавитель
-Дисплей напряжения батареи
-Автоматический переключатель ретранслятора
- CTCSS/DCS кодировщик/декодер с разделенным Тоном и возможность кодирования DCS
-Режим сканирования: VFO/ память / PMS
Размеры и  вес:
62 х 135 х 38,5 мм (без ручки и антенны)
Вес 280 г (без батареи, держателя и антенны)

Аксессуары

Аккумулятор 7.4V 1030 мАч

fnb-124

FNB-124 Li

220 VAC зарядное устройство

pa-48c

PA-48C

DC кабель

e-dc-6

E-DC-6

Автомобильноя зарядное устройство

sdd-11

SDD-11

Адаптер для использования с разъемом BNC

cn-3

CN-3

YAESU FT-1D

ft1d

Описание

Оптимальный цифровой стандарт средств связи: 12.5 кГц С4 FM FDMA

Двухдиапазонный цифровой трансивер FT1DR/E
• Водонепроницаемый для капель воды, рейтинг 5 по системе IPX
• Двухчастотный режим просмотра значений VFO.
• Большой LCD дисплей
• Прием в широкой полосе частот.
• Встроенная GPS антенна
• Вибрационный вызов при чрезвычайной ситуации
• Внутренняя AM Антенна

Мы рады объявить о появлении нашей  двухдиапазонной цифровой станции FT1DR. Это новая эра цифровой связи в любительском радио!
Самая привлекательная особенность цифровой связи – это возможность передавать большие объемы данных. Новая FT1DR использует режим цифровой модуляции 12.5 кГц C4FM FDMA для возможности высокоскоростной передачи данных, надежной и устойчивой голосовой связи по сравнению с аналоговым сигналом. C4FM FDMA обеспечивает передачу данных со скоростью 9.6 кб/с . Это существенно отличается от существующего цифрового любительского радио и расширяет возможность деятельности радиолюбителей в будущем.
В новой FT1DR есть четыре режима:  голосовой режим/режим передачи данных,  FR режим голосовой связи,  FR режим передачи данных и аналоговый режим с автоматической функцией выбора режима (AMS).
голосовой режим/режим передачи данных (V/D) – режим голосовой связи и передачи данных одновременно. Данный режим позволяет передавать данные о своем местонахождении и идентификационные данные во время работы с корреспондентом. Также данный режим позволяет добиться более устойчивой связи с корреспондентом. Режим является основным для цифровой C4FM FDMA HAM станции.
FR режим передачи данных использует максимальную скорость для передачи данных. Данный режим позволяет передавать большие объемы данных, текстовые сообщения, изображения, голосовые данные в два раза быстрее чем в режиме V/D.
FR режим голосовой связи использует максимальную скорость для передачи голосовых данных. Данный режим позволяет передавать более чистый, высококачественный голосовой сигнал.
Аналоговый режим такой же как и обычный режим FM позволяет связываться со всеми VHS/UHF HAM устройствами.
Новая станция FT1DR также имеет функцию автоматического выбора режима (AMS) для идентификации всех четырех режимов и автоматического выбора при появлении сигнала.
В радиостанции  FT1DR есть дополнительные особенности,  чтобы сделать ее стандартным оборудованием цифровой связи для всех радиолюбителей: функция «Снимок»  с режимом передачи данных (требуется MH-85A11U), встроенный модуль GPS и Умная навигация, функция APRS и Digital Group Monitor используют передачу данных о положении и идентификационных данных в процессе связи.

• Радиостанция FT1DR/E может достигать скорости передачи данных 9.6 кб в секунду, что является удачным решением для представленного метода передачи информации.
• Радиостанция FT1DR/E использует цифровую технологию C4FM FDMA , которая была разработана для профессиональных радиостанций LMR. Эта технология характерна низкой частотой ошибок за единицу передаваемой информации. Как результат – стабильная связь без прерываний во время мобильной работы (даже во время быстрого передвижения в любом транспортном средстве).
• Возможность выбора между аналоговым и цифровым режимом передачи информации нажатием всего одной клавиши на радиостанции. Когда цифровой сигнал прерван из-за слабого сигнала, вы можете переключится в режим аналогового сигнала, оставаясь на связи со станцией, с которой вы говорили.
• Цифровая технология радиостанции FT1DR/E обеспечивает прорыв в любительских средствах связи, полностью используя достоинства цифровых средств связи.



Различные функции, представленные в FT1DR/E

Рассылка коротких сообщений внутри группы (GSM)

Преимущество средств любительских радиостанций в возможности общения одновременно со всеми радиостанциями, находящимися в пределах зоны покрытия. Новая удобная функция FT1DR/E «Короткие сообщения» позволяет посылать короткие сообщения одновременно всем членам группы. К тому же можно получить подтверждение, что сообщение отправлено; возможно передавать цифры и буквы, 80 знаков максимум.
Функция «Снимок» (передача изображения)

С помощью MH-85A11U можно сделать снимок и передать его. Это удобно, кода нужно получить подтверждение о местонахождении пользователя; также можно записать точку маршрута, чтобы было легче вернуться к исходной точке. Размер изображения 320 x 240 точек или 160 x 120 точке (изображение нельзя просмотреть на FT1DR/E из-за ограничений LCD дисплея).

Данное изображение также включает время и информацию со спутника по расположению снимка. Очень легко редактировать данные файла после того, как картинка получена. Время передачи данных примерно 20 секунд (для 320 x 240 точек), 4 секунды (для 160 x 120 точек). Возможно установить микро SD карту для дополнительного хранения данных, поэтому можно не волноваться об объеме памяти в самой радиостанции. Формат данных – популярный JPG, удобный для редактирования с помощью компьютера с программным обеспечением.

Цифровая автоматическая система запроса и ответа в пределах зоны связи (ARTS)

Автоматическая система запроса и ответа в пределах зоны связи в р/ст YEASU значительно улучшилась. Теперь можно уведомлять пользователей других станций внутри группы, находящихся в пределах зоны покрытия. В радиостанциях FT1DR/E новая цифровая система ARTS также посылает данные о местоположении. Пользователь может найти направление и расстояние до других станций, с которым он хочет общаться.
Дублирование данных

Слот Микро SD карты находится на боковой стороне радиостанции. GPS регистратор записывает местоположение и информацию о движущейся станции в файл записи памяти в радиостанции; данные об изображении и другая полезная информация хранится на микро SD карте. Используя SD карту, возможно клонировать данные из радиостанции на другие станции FT1DR/E.

USB разъем

USB разъем также находится на боковой стороне радиостанции. Микрофон с камерой (VH-85A11U) также может быть подключен к данному порту. Ваш персональный компьютер может быть подключен к данному порту для обновления прошивки радиостанции.

E20 (Легкость в управлении)

Для того, чтобы сделать работу с функциональной радиостанцией FT1DR/E намного проще, все операции были проверены и полностью исправлены по результатам тестов. Наиболее часто используемые функции выведены на клавиши для удобной эксплуатации радиостанции. Вы оцените функциональность радиостанции!

E-GPS, функция передачи данных GPS

В радиостанции FT1DR/E добавлена функция E-GPS. Эта сложная функция была упрощена, чтобы появилась возможность показывать направление и расстояние до другой станции с помощью всего одного нажатия клавиши. Функция возврата также включена; направление и расстояние, необходимые для возврата к вашей прежней позиции, отображаются легко и четко, когда они сохранены.

Характеристики

Технические характеристики
Диапазон частот, МГц: А (Гетеродин А, Основной приём) Диапазон RX: 0,5 — 1,8 МГц (Радио АМ)
1,8 — 30 МГц (Радио СВ)
30 — 76 МГц (50 МГц HAM)
76 - 108 МГц (Радио ФМ)
108 — 137 МГц (Авиационный диапазон)
146 — 174 МГц (144 МГц НАМ)
174 — 222 МГц (Выделенный Диапазон 1)
222 — 420 МГц (Выделенный Диапазон 2)
420 — 470 МГц (430 МГц НАМ)
470 — 800 МГц (Выделенный Диапазон 3)
800 — 999 МГц (Выделенный Диапазон 4)

B (Гетеродин В, Субприём) Диапазон RX: 108 — 137 МГц (Авиационный диапазон)
146 — 174 МГц (144 МГц НАМ)
174 — 222 МГц (Выделенный Диапазон 1)
222 — 420 МГц (Выделенный Диапазон 2)
420 — 470 МГц (430 МГц НАМ)
470 — 580 МГц (Выделенный Диапазон )

TX: 144 — 146 МГц или 144 — 148 МГц
430 — 440 МГц или 430 — 450 МГц

Диапазон рабочих температур,°С от -4°F до +140°F (-20°C до +60°C)
Стабильность частоты, ppm ±2.5
Вид излучения F2A, F2D, F3E, F10,C4FM
Каналы 1245
Водонепронецаемость IPX5
Напряжение питания, В 7,4
Габариты, мм 60х 95х 28
Вес, г 265 с FNB-101Li и антенна
Приемник
Чувствительность, мкв 3 мкВ 10 дБ SN (0,5 — 30 МГц, АМ)
0,35 мкВ 12 децибел SINAD (30-54 МГц, NFM)
1 мкВ 12 децибел SINAD (54 - 76 МГц, NFM)
1,5 мкВ 12 децибел SINAD (76 - 108 МГц, WFM)
1,5 мкВ 10 децибел SN (108 - 137 МГц, AM)
0,2 мкВ 12 децибел SINAD (137 - 140 МГц, NFM)
0,16 мкВ 12 децибел SINAD (140 - 150 МГц, NFM)
0,2 мкВ 12 децибел SINAD (150 - 174 МГц, NFM)
1 мкВ 12 децибел SINAD (174 - 222 МГц, NFM)
0,5 мкВ 12 децибел SINAD (300 - 350 МГц, NFM)
0,2 мкВ 12 децибел SINAD (350 - 400 МГц, NFM)
0,18 мкВ 12 децибел SINAD (400 - 470 МГц, NFM)
1,5 мкВ 12 децибел SINAD (470 - 540 МГц, NFM)
3 мкВ 12 децибел SINAD (540 - 800 МГц, NFM)
1,5 мкВ 12 децибел SINAD (800 - 999 МГц, NFM)
0,28 мкВ для цифрового режима.
Передатчик
Выходная мощность, Вт. 5
Побочное излучение -менее 60 децибел (уровень мощности Высокий, Средний, L2)
-менее 50 децибел (уровень мощности L1)
Гарантия: 1 год

Аксессуары

Настольное зарядное устройство

CD-41

CD-41

Чехол

CSC-97-Softcase

CSC-97 для FT1D

Программатор

CT-176

CT-176

CT-168

CT-168

CT-170

CT-170

Микрофон

MH-85A11U

MH-85 A11U

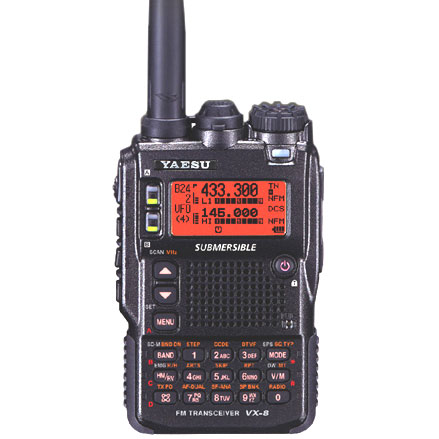

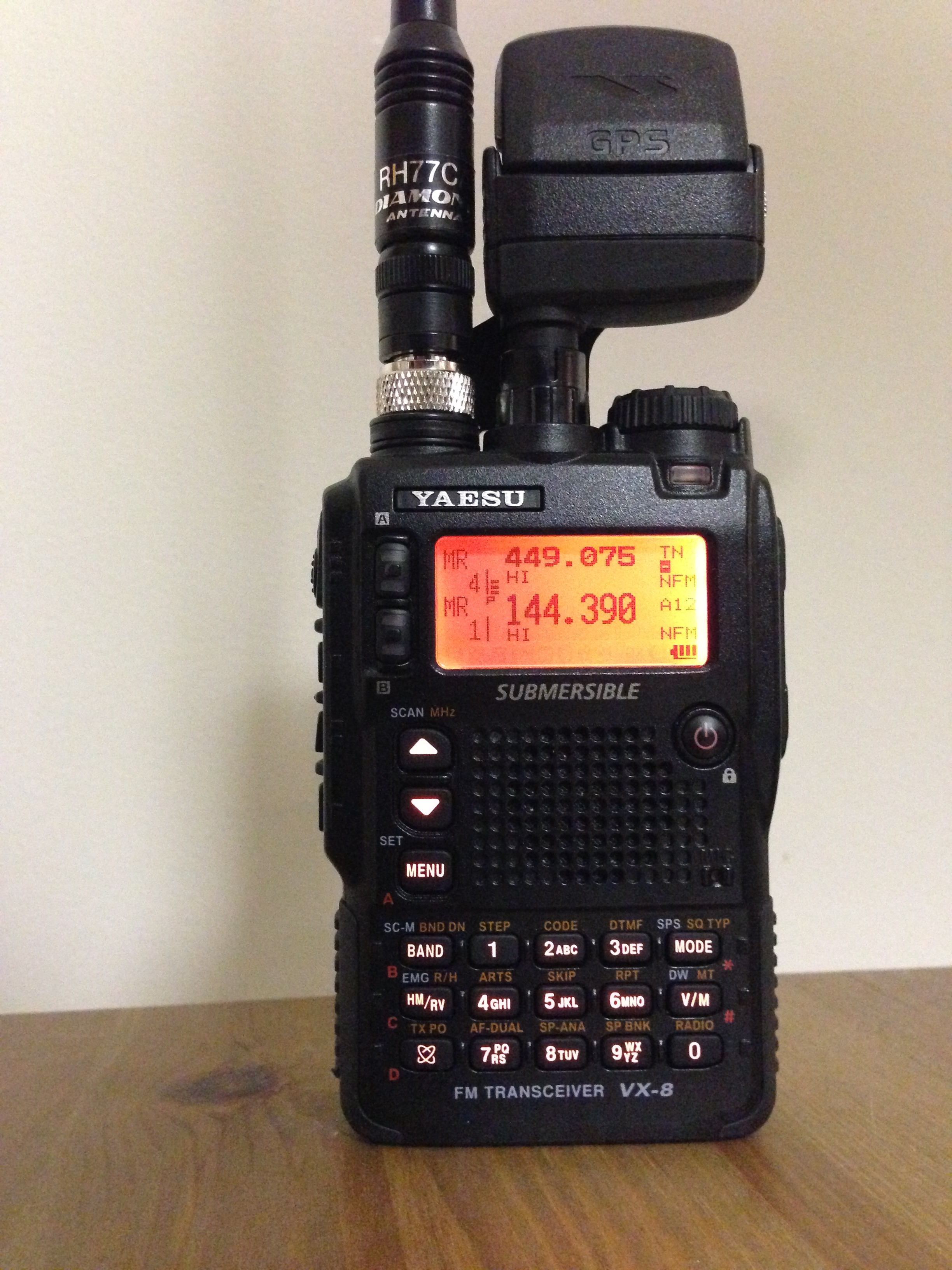

YAESU VX-8DR

VX-8DR

Описание

VX-8DR – версия аппарата серии VX-8R с функцией APRS

Переносная радиостанция VX-8DR с поддержкой технологий APRS®/GPS/Bluetooth® является расширенной версией радиостанции VX-8R, в которой помимо основных характеристик и параметров, также реализованы дополнительные функции APRS®, отвечающие нуждам наиболее активных пользователей системы APRS®. Радиостанция VX-8DR имеет тот же внешний вид, что и VX-8R, с ней применяются те же аксессуары.

Основные функции APRS® радиостанции VX-8DR по сравнению с VX-8R включают:

• Функция Smart Beaconing™: при использовании APRS® для определения местоположения, время отправки навигационных сигналов автоматически согласуется со скоростью вашего перемещения и места пребывания, что позволяет более точно отследить ваше передвижение на карте.
• Количество сохраняемых в памяти станций увеличено с 40 до 50.
• Количество сохраняемых в памяти сообщений APRS увеличено с 20 до 30.
• Функция индикации маршрута по DIGI-PATH: в пакетные данные APRS® включена информация с цифрового репитера.
• Согласование указания направления с экраном GPS: перемещение на экране всегда происходит в сторону его верхней части.
• Настраиваемая частота мерцания светодиода, сигнализирующего о получении сообщения.
• Количество настроек маршрута DIGI-PATH увеличено с 1 до 7.

Ультра-компактность

Габаритные размеры всего 6,1 см Ш x 9,4 см Д x 2,3 см В, для удобства держания в руке.

Работа в тяжелых условиях эксплуатации...В то же время, простота в обращении

Большая основная панель и четыре износоустойчивых независимых кнопок на торце позволяют легко обращаться с радиостанцией... даже в перчатках!

Ультра-надежная конструкция

Поликарбонатная передняя панель с литой алюминиевой рамой – крепче крепкого.

Водостойкость

Всегда берите вашу радиостанцию VX-8DR с собой, куда бы ни шли. Она может находиться в воде на глубине до 1 м в течение 30 минут. Радиостанция сконструирована с учетом всех необходимых технических стандартов, в том числе контакты батареи, including its battery terminals, гнездо для внешнего микрофона и т.д.

Мощная батарея Li-Ion

Время работы батареи FNB-101LI из комплекта поставки на частотах 144/440 МГц - до 5 часов, либо до 5,5 часов на частоте 50 МГц. Время работы можно продлить с помощью запасной батареи FNB-102LI – до 8,5 часов на частоте 144 МГц, 9 часов на частоте 50 МГц, и 8 часов на частоте 440 МГц.

Большой точечно-матричный дисплей

Большой жидкокристаллический дисплей размером 2,54 Ш x 2,0 В см обеспечивает четкую, легко читаемую индикацию как основных частот, так и частот поддиапазонов, рабочего режима, а также измерителя силы сигнала для обоих диапазонов. Дисплей можно настроить для отображения графических ярлыков или входного напряжения. Применив функцию просмотра диапазона (Spectrum Scope), можно вывести на дисплей высокого разрешения индикацию относительной силы сигнала на соседних каналах количеством +/-50!

Работа со встроенной системой APRS

Система APRS ® позволяет вам сообщать свое местоположение другим станциям APRS®, при этом на дисплее вашей радиостанции отображаются ваше положение, скорость и направление движения! Аппарат VX-8DR поддерживает протокол связи APRS ® 1200/9600 бит/сек (только в диапазоне 250 – 500 МГц).

Получите доступ к всемирной системе стандарта APRS® и обменивайтесь своим местоположением и сообщениями друг с другом. Для автоматического отображения информации по вашей станции, требуется дополнительный блок FGPS-2.

Когда вы принимаете сигналы и информацию от других станций APRS, радиостанция VX-8DR отображает их местоположение, направление движения, сообщения, расстояния, ярлыки (доступно 43 ярлыка), сводку погоды, цель и т.д.

*APRS® является зарегистрированной товарной маркой Боба Брунинги (Bob Bruninga WB4APR).

Функция Smart Beaconing ™

При использовании системы APRS® для отслеживания местоположения, время отправки навигационных сигналов автоматически согласуется со скоростью вашего перемещения и с местом нахождения, чтобы более точно отобразить ваше положение и передвижения на карте. Функция SmartBeaconing™ от компании HamHUD Nichetronix способна изменять скорость подачи навигационных сигналов в зависимости от скорости транспортного средства, на котором установлена радиостанция. А так как сеть APRS имеет ограниченный диапазон, функция SmartBeaconing™ передает оптимальный объем информации о местоположении, при этом создавая минимальные помехи для других абонентов сети – что превращает пользователей VX-8DR в одних из самых "эффективных" в сети.

Работа с дополнительным модулем GPS

Дополнительный антенный GPS блок FGPS-2 на основе 12-канального приемника, обеспечивает поступление данных GPS. Вы можете отобразить ваше точное текущее местоположение (широта / долгота), направление движения, скорость перемещения, высота над уровнем моря и т.д. Дополнительный блок FGPS-2 можно подключить к радиостанции через гнездо микрофонного входа, так что одновременно вы получаете возможность работы с аппаратурой, не занимая рук, с помощью дополнительной гарнитуры Bluetooth, даже если радиостанция закреплена на рюкзаке, поясном ремне и т.д.

Двухдиапазонный монитор любительских частот

Слушайте AM или FM радиостанции, одновременно отслеживая два канала любительского диапазона! Два независимых преемника любительского диапазона позволят вам слушать любимую радиовещательную станцию AM или FM и отслеживать два различных любительских диапазона ("Диапазон A" и "Диапазон B") одновременно.

Средства Bluetooth®

Средства Bluetooth®, широко известные и применяющиеся пользователями и любителями нашей радиостанции VX-8R, радиостанций FTM-10R/SR и FTM-350R, также можно использовать с радиостанцией VX-8DR. Дополнительный блок Bluetooth® BU-1 позволяет работать с радиостанцией, не занимая рук, с помощью водостойкой Bluetooth® гарнитуры BH-1A (стерео) или BH-2A (монофоническая). Дополнительная Bluetooth стерео-гарнитура и наушники (FEP-1) также позволят вам прослушивать любимые FM станции в режиме стерео-вещания!

Ориентирование направления на экране GPS

Направление вашего движения всегда ориентировано к верхней части дисплея.

Функция отметки маршрута DIGI-PATH

В пакетные данные APRS® включается маршрутная информация от цифрового репитера.

Работа в двух любительских диапазонах (V+V/U+U/V+U)

Благодаря двум независимым приемникам любительского диапазона, можно прослушивать одновременно один и тот же или разные диапазоны.

Приемник широкого диапазона

Приемник охватывает диапазон 500 кГц – 999,990 МГц, обеспечивает постоянный прием на коротких волнах, прием станций FM/AM, аналоговых телевизионных станций, звуковых сообщений гражданской авиации, каналов общественного вещания, и т.д. (диапазон мобильной связи заблокирован)

Прием станций в диапазонах AM и FM

В радиостанции VX-8DR имеется полностью независимый приемник AM/FM станций, а также встроенная стержневая антенна для лучшего приема AM станций. Слушайте стерео трансляции FM с помощью стерео гарнитуры или наушников!

Встроенный датчик атмосферного давления и температуры

Радиостанция может измерять и выводить на дисплей температуру, давление, высоту над уровнем моря, либо любое сочетание этих данных.

Дополнительные функции

- Сохраненным в памяти станциям могут присваиваться буквенно-цифровые метки длиной 16 символов
- Тренировка для работы с незатухающим сигналом
- Аварийная автоматическая система идентификации
- Функции работы светодиода Сигнал/Звук Авария, Сигнал Занято

Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 0,5-1,8 / 1,8-999
ПРД - 50-54 / 146-174 / 420-470
Количество каналов: 1267
Диапазон рабочих температур,°С от -20°С до + 60°С
Стабильность частоты, ppm ±5 (-10°С до +50°С)
Вид излучения F2E, F3E, A3E, F2A, F1D
Напряжение питания, В 4-16
Габариты, мм 61 х 94 х 23
Вес, г 240 c FNB-101Li
Приемник
Чувствительность, мкв 0,16
Избирательность по соседнему каналу, дБ 60
Избирательность по побочным каналам, дБ 70
Интермодуляционная избирательность, дБ 65 / 60
Выходная мощность ЗЧ, Вт 0,2 / 0,4
Передатчик
Выходная мощность, Вт 5,0; 1; 0,3
Максимальная девиация, кГц ± 5
Подавление паразитной частотной модуляции, дБ 60
Соответствие стандарту IP55, IPX7
Гарантия: 1 год



Аксессуары





GPS антенна

 Адаптер GPS антенны для FGPRS-2

Влагозащищенный микрофон (IPX7)



BNC-коннектор

 Микрофонный адаптер

BP-257

FGPS-2

ct-136



CT-136

mh-74a7a

MH-74 A7A

cn-3

CN-3

ct-131







CT-131



Автомобильное ЗУ



Кабель для клонирования



Адаптер под батареи (3хАА)



Чехол



Быстрое ЗУ (2.5ч)

edc5b

FGPS-2

ct-134





CT-134

fba-39



MH-74 A7A

csc-93



CSC-93

CD-41





CD-41







Cтакан ЗУ (3ч) для BH-1/BH-2







ЗУ для CD-40







Наушник для BH-1



Влагозащищенная Bluetooth гарнитура (IP55) c разъемом для стерео-наушников





Влагозащищенная Bluetooth гарнитура (IP55)

cd-40

CD-40

nc-85b

NC-85B/C/U

fep-4

 FEP-4

bh-1

BH-1

bh-2



BH-2









Сетевой шнур



Li батарея 7.4V/

1100mAh



ЗУ (5ч/FNB-101LI, 8ч/FNB-102LI)





Плата Bluetooth



Li батарея 7.4V/

1800mAh)

edc6

E-DC-6

fnb-101li

FNB-101LI

nc-86b

 NC-86B/C/U

bu-1

BU-1

fnb1021LI





FNB-102LI

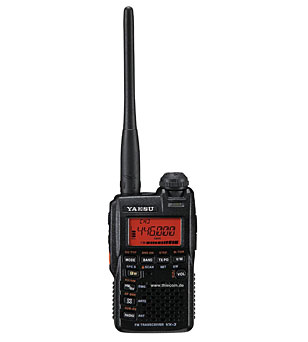

YAESU VX-3R

vx-3r

Описание

Новая 2-диапазонная портативная рация продолжает семейство миниатюрных любительских трансиверов. По сравнению с предыдущей моделью VX-2R вещательный диапазон у нее выделен отдельной кнопкой. Специальная конструкция валкодера не позволит изменить частоту настройки без необходимости. появилась уникальная возможность обмена короткими сообщениями между функционально совместимыми станциями, в том числе FTM-10R/E.

В качестве опции производитель предлагает батарейный отсек FBA-37, отсутствующий в предыдущей модели.

Приятная новость для меломанов - возможность стерео приёма УКВ вещательных станций на головные телефоны.

Характеристики портативной радиостанции VX-3R:

Ультракомпактная
Прочная конструкция на базе алюминиевого шасси
Более 1300 каналов памяти
Специальный банк каналов памяти
Vertex Standard WIRES ™ система связи через интернет
Пылезащищенная, влагозащищенная
Ультра тонкая литий-ионная батарея (3.7В/1000 мАч)
Возможность питания от внешнего источника
Кнопка перевода станции в аварийный режим
Увеличенный легко читаемый ЖК-дисплей
Комплексный режим сохранения батареи
Индикатор напряжения питания
Автоматическое определение зоны взаимной радиовидимости (ARTS)
Встроенные CTCSS и DCS кодер/декодер
Различные режимы автопоиска
Автоматическое определение репитерного сдвига (ARS)
Запрет работы на занятом канале (BCLO)
Автовыключение (АРО)
Таймерное отключение передачи (ТОТ)
Возможность клонирования


Характеристики

Технические характеристики
Диапазон частот, МГц: 144-146, 430-440
Шаг настройки 5/9/10/12.5/15/20/25/50/100
Диапазон рабочих температур,°С - 20 - + 60 град. С
Стабильность частоты, ppm 5 ppm
Напряжение питания, В 3,7 В
Габариты, мм 47х81х23 мм
Вес, г 130 г
Приемник


Чувствительность при 12 дБ SINAD, мкВ


3 мкВ 10 дБ С/Ш (0.5-1.8 МГц, AM Radio)
3 мкВ 10 дБ С/Ш (0.5-30 МГц, AM)
0.35 мкВ (30-54 МГц, NFM)
1 мкВ (54-76 МГц, NFM)
3 мкВ (76-108 МГц, WFM)
1.5 мкВ 10 дБ С/Ш (108-137 МГц, AM)
0.2 мкВ (137-140 МГц, NFM)
0.16 мкВ (140-150 МГц, NFM)
0.2 мкВ (150-174 МГц, NFM)
1 мкВ (174-222 МГц, WFM)
0.5 мкВ (300-350 МГц, NFM)
0.2 мкВ (350-400 МГц, NFM)
0.18 мкВ (400-470 МГц, NFM)
1.5 мкВ (470-540 МГц, NFM)
3 мкВ (540-800 МГц, WFM)
1.5 мкВ (800-999 МГц, NFM)
Промежуточные частоты 1-я: 47.25 МГц (AM/NFM), 45.8 МГц (WFM)
2-я: 450 кГц (AM/NFM), 10.7 МГц (WFM)
Выходная мощность ЗЧ, Вт 0,05 Вт на нагрузке 8 Ом (нелинейные искажения <10%)
Передатчик
Выходная мощность, Вт. 1,5/3 Вт (144 МГц)
1/2 Вт (430 МГц)
Максимальная девиация, кГц 5 кГц
Внеполосные излучения 60 dBc (HIGH)
50 dBc (LOW)

Аксессуары

Манипулятор

mh-34b4b

MH-34B4B

Гарнитуры

mh-37a4b

MH-37A4B

vc-25

VC-25

Батарейный отсек для 3-х щелочных батарей "АА"

fba 37

FBA-37



Литиево-ионная батарея

fnb 82li

FNB-82Li

Зарядное устройство

nc-85b

NC-85B/C/U

Переходник BNC to SMA

cn-3

CN-3


ЧЕХОЛ

csc-92

CSC-92

Кабель клонирования

CT27

CT-27



YAESU VX-6R

vx-6r

Описание

Зная традиции "Vertex Standard", появление этого трансивера можно было предвидеть даже не обращаясь к гадалкам. Пришло время обновления модельного ряда. Сообщаем по секрету, это не вошло в официальную брошюру и инструкцию, что радиостанция работает в полосе 50 МГц при выходной мощности 1,5 Вт. Как и любая новая модель компании Vertex Standard, данная радиостанция обладает новыми улучшенными характеристиками предыдущей модели. YAESU VX-6R имеет прорезиненный корпус, что предохраняет ее от ударов. По требованиям влагозащищенности станция соответствует стандарту JIS-7 (погружение на глубину 1 метр в течение 30 минут), что является лучшим показателем среди аналогичных радиостанций. Корпус станции выполнен из легкого прочного магнезиевого сплава.

VX-6R поставляется в комплекте с Li-Ion батареей FNB-80LI повышенной емкости (7.4 В, 1400 мА/ч). Время заряда от опционально поставляемого комплекта быстрого зарядника (подставка CD-15A и адаптер NC-72) составляет 2.5 часа. Возможно питание станции от внешнего источника 12 В.

В станцию строены кодеры/декодеры DCS и CTCSS, кроме того VX-6R оснащена системой подтреждения наличия вызываемого корреспондента внутри зоныы устойчивой связи, так называемой системой ARTS(TM). В станцию встроена также поддержка работы с многосайтовыми любительскими ретрансляторами WIRES(TM).

Система WIRES (TM) позволяет связывать между собой радиолюбительские ретрансляторы, используя Internet (на каждый ретрансляционный сайт должен быть установлен коплект из персонального компьютера и модема). Для соединения ретрансляторов достаточно доступа в интернет по обыкновенным коммутируемым линиям, модем должен поддерживать скорость передачи до 56Кбит/сек. Системой WIRES(TM) может быть оснащено до 10 ретрансляторов).

Станция имеет большой матричный дисплей с разрешением 132х64 точки, память на более, чем 1000 частотных каналов. 24 банка памяти для распределения каналов (max 100 каналов на каждый банк).

Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 0,5-1,8 / 1,8-16 / 48-999
ПРД - 50-54 / 146-174 / 420-470
Количество каналов: >1000
Диапазон рабочих температур,°С от -20°С до + 60°С
Стабильность частоты, ppm ±5 (-10°С до +50°С)
Вид излучения F2D, F3E
Напряжение питания, В 6-16
Габариты, мм 89 х 58 х 28,5
Вес, г 270 c FNB-80Li
Приемник
Чувствительность, мкв 0,168
Избирательность по соседнему каналу, дБ 60
Избирательность по побочным каналам, дБ 70
Интермодуляционная избирательность, дБ 65 / 60
Выходная мощность ЗЧ, Вт 0,2 / 0,4
Передатчик
Выходная мощность, Вт 5,0; 2,5; 1; 0,3
Максимальная девиация, кГц ± 5
Подавление паразитной частотной модуляции, дБ 60
Соответствие стандарту MIL STND 810 C/D/E
Гарантия: 1 год

Аксессуары

Манипулятор

cmp460a

CMP-460A

влагозащищенный

mh57a4b

MH-57A4B

Гарнитура скрытого ношения

mh-37a4b

VC-27

BNC-коннектор

cn4

CN-4

Барометр

su1

SU-1

Автомобильное ЗУ

edc5b

E-DC-5B

Микрофонный переходник

ct91

CT-91

Адаптер под батареи

fba23

FBA-23

Чехол

csc88

CSC-91

Быстрое ЗУ

cd15a

CD-15A

Сетевой шнур

e-dc-6

E-DC-6

Li батарея 7.4V/1300mAh

fnb82li

FNB-80LI

YAESU VX-7R

vx-7r

Описание

Наблюдать прогресс можно и так, стоит только взять в руки новейшую радиостанцию VX-7R. Расширился круг пользователей. Теперь к любителям активного отдыха и воздухоплавателям прибавились любители водных видов спорта. Радиостанция не боится погружения в воду.

VX-7R - трехдиапазонный портативный радиолюбительский трансивер. Однако, с учетом того, что планка требований к любительским трансиверам на сегодняшний момент достаточно высока, эта модель выполнена конструктивно как профессиональная радиостанция. Например, по требованиям влагозащищенности станция соответствует стандарту JIS-7 (погружение на глубину 1 метр в течение 30 минут). Корпус станции выполнен из легкого прочного магнезиевого сплава.

VX-7R поставляется в комплекте с Li-Ion батареей FNB-80LI повышенной емкости (7.4 В, 1300 мА/ч). Время заряда от опционально поставляемого комплекта быстрого зарядника (подставка CD-15A и адаптер NC-72) составляет 2.5 часа. Возможно питание станции от внешнего источника 12 В.

В станцию строены кодеры/декодеры DCS и CTCSS, кроме того, VX-7R оснащена системой подтреждения наличия вызываемого корреспондента внутри зоны устойчивой связи, так называемой системой ARTS(TM). В станцию встроена также поддержка работы с многосайтовыми любительскими ретрансляторами WIRES(TM).

Система WIRES (TM) позволяет связывать между собой радиолюбительские ретрансляторы, используя Internet (на каждый ретрансляционный сайт должен быть установлен коплект из персонального компьютера и модема). Для соединения ретрансляторов достаточно доступа в интернет по обыкновенным коммутируемым линиям, модем должен поддерживать скорость передачи до 56Кбит/сек. Системой WIRES(TM) может быть оснащено до 10 ретрансляторов).

Станция имеет большой матричный дисплей с разрешением 132х64 точки, память на 900 частотных каналов, из них:

- 450 основных каналов, которые могут быть сгруппированы по 9 группам до 48 каналов в каждой,
- 10 каналов, вызываемых одним нажатием клавиатуры
- 40 программируемых каналов для последовательного приема
- 12 домашних каналов
- 10 погодных каналов
- 89 каналов для приема вещательных станций
- 280 морских каналов
- 10 гиперканалов (сохранение полной конфигурации трансивера)

Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 0,5-1,8 / 1,8-16 / 48-999
ПРД - 50-54 / 146-174 / 420-470
Количество каналов: 900
Диапазон рабочих температур,°С от -20°С до + 60°С
Стабильность частоты, ppm ±5 (-10°С до +50°С)
Вид излучения A3, F2, F3
Напряжение питания, В 6-16
Габариты, мм 90 х 60 х 28,5
Вес, г 260 c FNB-80Li
Приемник
Чувствительность, мкв 0,18
Избирательность по соседнему каналу, дБ 60
Избирательность по побочным каналам, дБ 70
Интермодуляционная избирательность, дБ 65 / 60
Выходная мощность ЗЧ, Вт 0,2 / 0,4
Передатчик
Выходная мощность, Вт 5,0; 1; 0,3
Максимальная девиация, кГц ± 5
Подавление паразитной частотной модуляции, дБ 60
Соответствие стандарту MIL STND 810 C/D/E
Гарантия: 1,5 года
Диапазон частот, МГц: ПРМ - 0,5-1,8 / 1,8-16 / 48-999
ПРД - 50-54 / 146-174 / 420-470
Количество каналов: >1000
Диапазон рабочих температур,°С от -20°С до + 60°С
Стабильность частоты, ppm ±5 (-10°С до +50°С)
Вид излучения F2D, F3E
Напряжение питания, В 6-16
Габариты, мм 89 х 58 х 28,5
Вес, г 270 c FNB-80Li
Приемник
Чувствительность, мкв 0,168
Избирательность по соседнему каналу, дБ 60
Избирательность по побочным каналам, дБ 70
Интермодуляционная избирательность, дБ 65 / 60
Выходная мощность ЗЧ, Вт 0,2 / 0,4
Передатчик
Выходная мощность, Вт 5,0; 2,5; 1; 0,3
Максимальная девиация, кГц ± 5
Подавление паразитной частотной модуляции, дБ 60
Соответствие стандарту MIL STND 810 C/D/E
Гарантия: 1 год

Аксессуары

cmp460a MH-57A4B VC-27
CMP-460A MH-57A4B VC-27
Манипулятор влагозащищенный Манипулятор Гарнитура скрытого ношения
CN-4 SU-1 E-DC-5B
CN-4 SU-1 E-DC-5B
BNC-коннектор Барометр Автомобильное ЗУ
CT-91 FBA-23 CSC-88
CT-91 FBA-23 CSC-88
Микрофонный переходник Адаптер под батареи Чехол
CD-15A edc6 FNB-80LI
CD-15A E-DC-6 FNB-80LI
Быстрое ЗУ Сетевой шнур Li батарея 7.4V/1300mAh

YAESU VX-8R

vx-8

Описание

Новейшая престижная компактная рация VX-8R/E - настоящий прорыв в технологии.

Bluetooth Hands-free управление с GPS/APRS и настоящий двойной широкополосный прием... Встречайте новое поколение любительских портативных радиостанций от компании Yaesu, остающейся на переднем крае производства трансиверов уже несколько десятилетий.

Технологичность и элегантность в компактном исполнении

Радиостанция размером всего 60х95х24.2 мм (т.е. на 5 мм тоньше, чем предыдущая модель VX-7R!) удобно ложится в руку. Конструктивно адаптирована для использования вне помещений - ударопрочная и не боится погружения в воду (глубина 1м на 30 мин. - стандарт IPX7). Радиостанцию VX-8R можно брать с собой куда угодно - она отвечает соверменным требованиям по всем аспектам, включая выводы аккумуляторной батареи, внешний микрофонный разъем и т.д.

Передняя панель из прочного поликарбонатного пластика и литой алюминиевый корпус обеспечивают возможность использования рации в самых жестких условиях.

Прочность и простота в использовании

  • Большое основное колесо настройки и четыре надежные независимые кнопки на боковой панели обеспечивают простоту работы с радиостанцией даже в перчатках.

Боковые кнопки радиостанции предназначены для четырех самых часто используемых функций: PTTMONI (отключение шумоподавления ), VOL и F(функция). Каждая кнопка 10-кнопочной клавиатуры имеет дополнительные рабочие функции, которые активируются либо нажатием кнопки F сбоку, либо нажатием и удержанием самой кнопки. Большое колесо настройки (диаметром 19 мм) защищено от случайных поворотов, тем не менее, его легко поворачивать, даже если у вас на руках перчатки.

  • Высокочастотный информационный ЖК-дисплей, индикатор приема и передачи, простой выбор диапазона и яркий белый светодиод!

Кнопки диапазонов А и В слева от ЖК-дисплея покажут TX/PTT (красный) и RX/BUSY (зеленый) для оповещения о текущих рабочих условиях. Для этого нажмите кнопку необходимого диапазона для смены вашей рабочей полосы частот.

  • ЖК-дисплей с высоким разрешением (35×18 мм)

Большой ЖК-дисплей обеспечивает четкое отображение частот основного и под-диапазона, режима работы и S-метров для обоих диапазонов. Также могут отображаться настроенные значки (доступно 43 шт.) или напряжение постоянного тока на входе. Если Вы используете функцию границ спектра, то дисплей с высоким разрешением определит относительную силу сигналов на смежных каналах, до ± 50 каналов.

  • Станции, занесенные в память, могут отображаться с буквенно-цифровыми названиями до 16 символов.

  • Тренинговая функция CW, функция аварийного автоматического определения ID, аварийная функция световой/звуковой сигнализации, а также функция, при которой мигает светодиодный индикатор при получении сообщения.

Яркий свет светодиодного индикатора можно также использовать по необходимости (как лампочку) или в качестве сигнала.

Возможности Bluetooth гарнитуры (требуется дополнительный Bluetooth адаптер)

Возможности Bluetooth гарнитуры, полюбившиеся пользователям радиостанцииFTM-10R/SR, также доступны и для радиостанции VX-8R/E. ДополнительныйBluetooth адаптер BU-1 можно использовать с дополнительной водонепроницаемой головной гарнитурой BH-1 (стерео) и BH-2 (моно). Вы можете использовать радиостанцию VX-8R/E где угодно, при желании с функцией Hands-free с встроенной функцией VOX. Вы также можете слушать вещание любимых FM-радиостанций, используя дополнительную стерео гарнитуру BH-1 и наушник FEP-4.

  • Встроенная высокоэффективная функция APRS.

Доступ к системе мирового стандарта APRS для обмена информацией о вашем местоположении и сообщениями. (Для отображения информации вашей радиостанции требуется дополнительная FGPS-2 антенна).

  • Дополнительная функция GPS

Дополнительная GPS антенна FGPS-2 получает GPS данные. На дисплее может отображаться точное положение в настоящий момент (широта и долгота), направление движения, скорость передвижения, высота и т.д. Дополнительный адаптер FGPS-2 может крепиться на радиостанцию при помощи входного разъема микрофона, так что вы можете одновременно использовать функции Hands-free иBluetooth гарнитуры, даже если ваша радиостанция крепится к рюкзаку, поясу и т.д.

  • APRS передача данных 1200/9600 бит в секунду (только В диапазон)

Встроенный TNC-модем данных стандарта AX.25 позволяет использовать функцию APRS (автоматическая система передачи местоположения). Радиостанция VX-8R/E поддерживает APRS передачу данных 1200/9600 бит в секунду (только В диапазон). Вы можете передавать информацию о вашем местоположении другим радиостанциям с функцией APRS с положением, скоростью и направлением движения, отображаемыми на вашем мониторе. Вы также сможете наблюдать за вашим передвижением в системе APRS в сети Интернет. При получении сигналов и информации с других радиостанций с системой APRS на экране радиостанции VX-8R\E отображаются их местоположения, направления движения, сообщения, расстояния и иконки (43 вида), информация о погоде и т.д. В списке автоматически сохраняются до 40 радиостанций и до 20 сообщений с уникальными данными системы APRS. Также можно отсылать информацию без этой функции, если Вы заранее вводите данные вручную.

В комплект входит мощная литий-ионная батарея 7.4В 1100 мА/ч.

(Дополнительный держатель FBA-39 позволяет эксплуатацию с тремя батареями типа АА)

Благодаря литий-ионной батарее FNB-101LI ваша радиостанция сможет работать до 5 часов при 144/440 МГц или до 5.5 часов при 50 МГц.

С дополнительной сверхмощной литий-ионной батареей FNB-102LI ваша радиостанция сможет работать до 8.5 часов при 144 МГц, до 9 часов при 50 МГц и до 8 часов при 440 МГц.

Батарея FNB-101LI позволяет до 13 часов прослушивания AM/FM вещательных диапазонов.

Дополнительная батарея FNB-102LI или FBA-39 позволит радиостанции работать до 20 часов.

Широкополосный прием и полностью независимый AM/FM приемник

  • Работа на радиолюбительском диапазоне частот (V+V/U+U/V+U). На двух независимых приемниках радиолюбительского диапазона можно прослушивать один и тот же или разные диапазоны частот одновременно.

  • Широкополосный приемник от 500 КГц-999.990 МГц. Покрывает от 500 КГц до 999.990 МГц, беспрерывный прием коротковолновых диапазонов, AM/FM вещание, аналоговые ТВ станции, аудио, воздушные и коммерческие каналы и т.д. (сотовые заблокированы).

Частотные диапазоны: А диапазон и В диапазон.

  • Встроенная антенна для лучшего приема на АМ вещательном диапазоне

В радиостанции VX-8R/E имеется абсолютно независимый приемник AM/FM диапазонов и внутренняя антенна для наилучшего приемаAM диапазона. FM вещательные станции можно прослушивать через стерео выход при помощи головной гарнитуры или наушника, а также через Блютус гарнитуру - «беспроводной стерео прием» с дополнительной Bluetooth гарнитурой (BH-1) и/или наушником FEP-4.

  • Двойной диапазон, функция двойного прослушивания AF

Позволяет прослушивать AM и FM радиостанции в процессе сканирования любительских каналов. Два независимых приемника любительских диапазонов позволяют прослушивать AM или FM стерео-вещательные радиостанции и сканировать два разных любительских диапазона (диапазон А и диапазон В) одновременно. Если радиостанция получает сигнал на любительском диапазоне А или В диапазоне, то вещание AM и FM радиостанции приглушается, и вы можете перейти к любительскому диапазону, на котором VX8-R/E поймала сигнал.

Новые возможности для полноценной работы радиостанции

  • Встроенный датчик атмосферного давления и температурный сенсор.

Радиостанция имеет функцию отслеживания и отображения температуры, давления, высоты или комбинации этих параметров.

  • 1267 каналов памяти. 24 банка памяти, в каждом до 100 каналов.

А также:

  • Обучающая CW функция, которая может отправлять код Морзе случайным образом, чтобы помочь вам повысить свою квалификацию
  • Функция «сообщения» (20 разных сообщений до 16 символов каждое).
    Функция «сообщения» радиостанции VX-8R\E совместима с функцией «сообщения» радиостанции серии FTM-10R/SR и/илиVX-3R/E благодаря которой Вы можете отсылать сообщения длиной до 16 символов, вместо отправки голосовых сообщений. Вы можете запрограммировать до 20 разных сообщений.
  • Прекрасная возможность сканирования.
  • Уникальная аварийная функция EAI (Emergency Automatic ID system) позволит радиостанции в экстренном случае отправить ваш позывной (CW ID).
  • Клавиатура с подсветкой.
  • Встроенный CTCSS\DCS кодер и декодер для функции селективного вызова, отдельно для А и В диапазонов. Функция пейджинга и кодового шумоподавления для отправки вызова определенному члену вашей группы.
  • Легкий доступ к системе подключения к Интернету WIRES II с доступом WIRES II к функции памяти DTMF.
  • Удобные функции экономии батареи.
  • Уникальная система автоматического оповещения ARTS подтверждает наличие в зоне доступа диапазона другой радиостанции с функцией ARTS.
  • Функция просмотра диапазона для определения частот ближайших радиостанций.
  • Функция VOX.
  • Встроенные часы с функцией таймера Вкл.\Выкл.
  • Функция автоматического отключения, если кнопки не нажимаются.
  • Функция таймера отключения (ТОТ). Отключает передачу по истечении установленного периода времени.
  • Запрет передачи на занятом канале (BCLO) препятствует передаче при использовании текущей частоты.
  • Настройка усиления микрофона.
  • Аттенюатор (10 дБ)
  • Функция отображения только требуемого участка диапазона.
  • Функция запоминания наиболее часто используемых кнопок.
  • Внешний выход для постоянного тока.

Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 0,5-1,8 / 1,8-999
ПРД - 50-54 / 146-174 / 420-470
Количество каналов: 1267
Диапазон рабочих температур,°С от -20°С до + 60°С
Стабильность частоты, ppm ±5 (-10°С до +50°С)
Вид излучения F2E, F3E, A3E, F2A, F1D
Напряжение питания, В 4-16
Габариты, мм 60 х 96 х 24.2
Вес, г 240 c FNB-101Li
Приемник
Чувствительность, мкв 0,16
Избирательность по соседнему каналу, дБ 60
Избирательность по побочным каналам, дБ 70
Интермодуляционная избирательность, дБ 65 / 60
Выходная мощность ЗЧ, Вт 0,2 / 0,4
Передатчик
Выходная мощность, Вт 5,0; 1; 0,3
Максимальная девиация, кГц ± 5
Подавление паразитной частотной модуляции, дБ 60
Соответствие стандарту IP55, IPX7
Гарантия: 1 год
Рабочий диапазон
(номер диапазона)
Частотный диапазон
VFO-AVFO-B (без FM)
Коротковолновой диапазон (1) 1.8 – 30 МГц -
Диапазон 50 МГц (2) 30 - 76 МГц 30 - 76 МГц
Авиационный диапазон (3) 108 - 137 МГц 108 - 137 МГц
Любительский VHF (4) 146 - 174 МГц 146 - 174 МГц
Телевизионный VHF (5) 174 - 222 МГц 174 - 222 МГц
Информационный 1 (6) 222 – 420 МГц 222 - 420 МГц
Любительский UHF (7) 420 - 470 МГц 420 - 470 МГц
Телевизионный UHF (8) 470 - 770 МГц 470 - 774 МГц
Информационный 2 (9) 770 - 999.99 МГц -
Название памятиКаналы
Стандартные каналы памяти 900 каналов (канал1 –канал 900)
Пропускаемые каналы памяти 99 каналов (канал 901- канал 999)
Сканирование программированной памяти 50 (L-01-L50, U01-U50=100 каналов)
Функция экстренного автоматического определения идентификационного номера 1 канал
Домашние каналы 11 каналов
Передача погодных условий 10 каналов
Морской VHF диапазон 57 каналов
Коротковолновая вещательная станция 89 каналов

Аксессуары

fgps-2 CT-136 MH-74 A7A
FGPS-2 CT-136 MH-74 A7A
GPS антенна (36х33х15 мм, 20г, IPX7) Адаптер GPS антенны для FGPRS-2 Влагозащищенный микрофон (IPX7)
CN-3 CT-131 E-DC-5B
CN-3 CT-131 E-DC-5B
BNC-коннектор Микрофонный адаптер Автомобильное ЗУ
CT-134 FBA-39 CSC-93
CT-134 FBA-39 CSC-93
Кабель для клонирования Адаптер под батареи (3хАА) Чехол
cd-41 E-DC-6 FNB-101LI
CD-41 E-DC-6 FNB-101LI
Быстрое ЗУ (2.5ч) Сетевой шнур Li батарея 7.4V/1100mAh
NC-86B/C/U BU-1 FNB-102LI
NC-86B/C/U BU-1 FNB-102LI
ЗУ (5ч/FNB-101LI, 8ч/FNB-102LI) Плата Bluetooth Li батарея 7.4V/1800mAh
CD-40 NC-85B/C/U fep-4
CD-40 NC-85B/C/U FEP-4
Cтакан ЗУ (3ч) для BH-1/BH-2 ЗУ для CD-40 Наушник для BH-1
BH-1 BH-2
BH-1 BH-2
Влагозащищенная Bluetooth гарнитура (IP55) c разъемом для стерео-наушников Влагозащищенная Bluetooth гарнитура (IP55)



YAESU FT-60R

ft-60r

Описание

С ностальгией вспоминая FT-50R, даже с его недостатками электронного включения и большим потреблением тока, с удовлетворением сообщаем о появлении недорогой двухдиапазонной радиостанции с механическим включением. Теперь нам не страшен саморазряд аккумулятора. Добавлена новая функция -система Пейджинга и кодового шумоподавление EPCS.

FT-60R - двухдиапазонная радиостанция радиолюбительского назначения, конструкция которой соответствует требованиям военного стандарта MIL-STD 810. Таким образом станция FT-60R имеет повышенную защищенность против ударов, вибрации, проникания пыли и влаги.

В базовой комплектации станции оснащена кодером/декодером DCS и CTCSS, системой автоопределения радиуса устойчивой радиосвязи ARTS

VERTEX STANDARD выпускает для FT-60R Li батарею FNB-83 (7.2 В/ 1400 мАч) быстрый зарядник CD-29 и медленный зарядник NC-88C.

Радиостанция программируется как вручную, так и с персонального компьютера. Программное обеспечение работает под операционной системой WINDOWS(TM).


Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ: 108-999
ПРД: 146-174, 420-470
Канальный шаг: 5/9/10/12,2/15/20/25/
50/100
Репитерный сдвиг: 600 кГц, (144 мГц)
1,6/5,0/7,6 мГц (430мГц)
Напряжение питания, В 6-16
Потребляемый ток: Rx: 125 mA
Rx (saver on): 19 mA
Rx (saver off): 45 mA
Stand By: 0.8 mA
Tx: 1,3 A (5 Вт, 144 мГц)
1,5
A (5 Вт, 430 мГц)
Температура окр. среды: -20 / +60 град. С
Стабильность частоты: +/- 5 ppm
Габариты: 60х90х28,5
Вес, гр. 260
Приемник
Чувствительность при 12 дБ SINAD 0.8 мкВ 10 дБ С/Ш (108-137 МГц, AM)
0.2 мкВ (137-140 МГц, NFM)
0.16 мкВ (140-150 МГц, NFM)
0.2 мкВ (150-174 МГц, NFM)
0.3 мкВ (174-300 МГц, NFM)
0.8 мкВ (300-336 МГц, NFM)
0.25 мкВ (336-420 МГц, NFM)
0.2 мкВ (420-470 МГц, NFM)
0.25 мкВ (470-520 МГц, NFM)
0.5 мкВ (800-900 МГц, NFM)
0.8 мкВ (900-999.99 МГц, NFM)
Селективность: 6 дБ при 15 кГц, 60 дБ при 35 кГц
Избирательность (-6/-60 дБ) 12 кГц/ 35 кГц
Мощность НЧ 0,4 Вт на 8 Ом
Передатчик
Выходная мощность, Вт. 5/2/0,5
Искажение НЧ сигнала: < 5%
Тип излучения: F3. F2
Внеполосные излучения: 60 дБ (5/2 Вт), 40 дБ (0.5 Вт)
Макс. девиация   5 кГц

Аксессуары

mh-34b4b MH-37A4B vc-25
MH-34B4B MH-37A4B VC-25
Манипулятор Гарнитура скрытого ношения Гарнитура с функцией VOX
vac-10 ct-44 CN-3
VAC-10 CT-44 CN-3
Универсальное ЗУ Переходник под сдвоенный микрофон BNC коннектор
ct-27 E-DC-5B  E-DC-6
CT-27 E-DC-5B E-DC-6
Кабель клонирования Автомобильное ЗУ Сетевой шнур
fba-25 fnb-64 ADMS-1I
FBA-25 FNB-83 ADMS-1I
Alkaline адаптер
(6 X AA)
1400 mAh
Ni-Mh 7.2 V батарея
Программное обеспечение

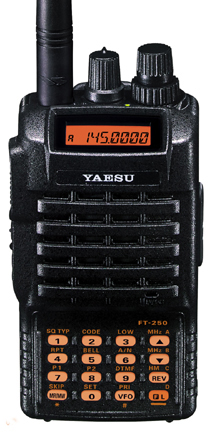

YAESU FT-250R

ft250r

Описание

Yaesu FT-250R - компактная портативная радиостанция для работы в диапазоне 2 метра, оснащенная расположенным в верхней части LCD дисплеем. Рация работает на передачу в диапазоне радиочастот 144 - 148 МГц с выходной мощностью до 5 ватт. Диапазон приема - 146 - 174 МГц. Поддерживается прямой ввод частоты. Есть CTCSS и DCS кодер/декодер. Клавиатура имеет подсветку. Напряжение питания от 6 до 16 В.

FT-250R имеет 209 каналов памяти и 16-кнопочную DTMF клавиатуру. Соответствует стандарту Mil-Spec 810D/E. FT-250R похожа на VX-150, но в ней добавлен режим "Только память" и больший аудиовывод (700 мВт). Имеется функция "умного поиска".

В комплект радиостанции входит антенна, батарея FNB-83 NiMH 7V 1400mAH, зарядное устройство VAC-10С и клипса на ремень.

Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 146 - 174
ПРД - 144 - 148
Шаг сетки частот, кГц 5/10/12.5/15/20/25 & 50
Стандартный репитерный сдвиг, кГц ±600
Вид излучения F2D, F3E
Напряжение питания, В 6,0 - 16
Потребление тока, мА 130 (прием)
8 (автовыключение)
1300 (5 Вт)
Габариты, мм 50 х 109 х 27
Вес, г 352 (приблизительно, с антенной и батареей)
Приемник
Тип контура Супергетеродин с двойным преобразованием частоты
Чувствительность, мкВ 0,16
Избирательность по соседнему каналу, дБ 70
Интермодуляционная избирательность, дБ 70
Выходная мощность ЗЧ, Вт 0,4 @ 8 Ом для 5% THD (@ 7.2 В)
Передатчик
Выходная мощность, Вт 5,0; 2; 0,5 (@ 7.2 В постоянного тока)
Стабильность частоты, ppm ± 5
Максимальная девиация, кГц ± 5
Подавление паразитной частотной модуляции, дБ 60

Аксессуары

mh-34b4b MH-37A4B VC-25
MH-34B4B MH-37A4B VC-25
Манипулятор Гарнитура скрытого ношения Гаргитура с функцией VOX

E-DC-5B CT-44 FBA-25
E-DC-5B CT-44 FBA-25
Автомобильное ЗУ Переходник под сдвоенный микрофон Адаптер под батареи (6 X AA)

CT-27 E-DC-6 VAC-10
CT-27 E-DC-6 VAC-10
Кабель клонирования Сетевой шнур Быстрое ЗУ

FNB-83 CN-3 ADMS-1F
FNB-83 CN-3 ADMS-1F
1400 mAh
Ni-Mh 7.2 V батарея
Переходник SMA-BNC Программное обеспечение

YAESU FT-270R

ft270r

Описание

Yaesu FT-270R - прочная портативная высокоэффективная FM-радиостанция для работы в диапазоне 2 метра, с выходной мощностью до 5 Вт.

Диапазон приема от 146 до 174 МГц, 200 каналов памяти, CTCSS и DCS кодер/декодер. FT-270R очень прочна и надежна, по влагозащищенности соответствует стандарту IPX7 (погружение в воду на глубину 1 м на 30 минут). Радиостанция имеет мощный 800 мВт аудио усилитель для использования в шумном окружении. Рация FT-270R похожа на VX-170, но в ней добавлен режим "Только память" и больше мощность звучания динамика.

Радиостанция FT-270R поставляется с батареей FNB-83 NiMH, 10-часовым зарядным устройством NC-88B, антенной и клипсой на ремень.

Особенности:

  • Выходная мощность 5 Вт
  • 200 каналов памяти
  • DTMF клавиатура
  • Подстраиваемое TX отклонение ±5 / ±2.5 кГц
  • Ввод частоты с клавиатуры
  • Улучшенный пейджинг и кодовое подавление помех
  • Стандарт IPX7
  • Подсветка клавиатуры и дисплея
  • Интернет-ключ для доступа к WIRES™

Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 146 - 174
ПРД - 144 - 148
Шаг сетки частот, кГц 5/10/12.5/15/20/25/50 & 100
Стандартный репитерный сдвиг, кГц ±600
Вид излучения F2D, F3E
Напряжение питания, В 7,2 В
Потребление тока, мА 165 (прием)
8 (автовыключение)
1500 (5 Вт)
Габариты, мм 60 х 120 х 33
Вес, г 390 (приблизительно, с антенной и батареей)
Приемник
Тип контура Супергетеродин с двойным преобразованием частоты
Чувствительность, мкВ 0,16
Избирательность по соседнему каналу, дБ 70
Интермодуляционная избирательность, дБ 70
Выходная мощность ЗЧ, Вт 0,8 @ 16 Ом для 10% THD (@ 7.4 В)
Передатчик
Выходная мощность, Вт 5,0; 2; 0,5 (@ 7.2 В постоянного тока)
Стабильность частоты, ppm ± 5
Максимальная девиация, кГц ± 5 / ± 2,5
Подавление паразитной частотной модуляции, дБ 60

Аксессуары

cd-26 CT-91 ftd7
CD-26 CT-91 FTD7
Быстрое зарядное устройство Микрофонный переходник Плата тонального вызова

E-DC-5B MH-57A4B FBA-25
E-DC-5B MH-57A4B FBA-25
Автомобильное ЗУ Манипулятор Адаптер под батареи (6 X AA)

MH73A4B E-DC-6 VAC-10
MH-73A4B E-DC-6 VAC-10
Водонепроницаемый манипулятор Сетевой шнур Быстрое ЗУ

FNB-83 CN-3 MH-37A4B
FNB-83 CN-3 VC-27
1400 mAh
Ni-Mh 7.2 V батарея
BNC-коннектор Гарнитура скрытого ношения
VC-24
VC-24
Гарнитура с функцией VOX

YAESU FT-817

FT-817

Описание

Внимание, на сегодняшний день это единственный вседиапазонный переносной трансивер с выходной мощностью до 5 Вт. Аккумуляторное питание обеспечивает максимальное удобство при работе в полевых условиях. Настоящий "спортивный снаряд" для установки рекордов. Обеспечивает работу в КВ(160-10), 6, 2-метровых и 70-сантиметровых диапазонах. Выходная мощность до 5 Ватт, все основные виды модуляции (SSB, CW, FM, AM, цифровые). Большой двухцветный ЖКИ, широкий набор сервисных функций обеспечивают максимальное удобство при работе в полевых условиях.


Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 0,1-0,5/0,5-1,8/1,8-28/28-30/50-54/144/430
ПРД - 1,8-28/28-30/50-54/144/430
Количество каналов: 200
Диапазон рабочих температур,°С от -10°С до + 60°С
Стабильность частоты, ppm ±5
Вид излучения A1; A3; A3J; F3; F1; F2
Напряжение питания, В 8-16
Габариты, мм 135 x 38 x 165
Вес, кг 1,17 c FBA-28
Приемник
Чувствительность, мкв 0,2(A1,A3J,F3);2(A3)
Ширина кривой избирательности (-6дБ/-60дБ), кГц 0,5/2,2(A1); 2,3/4,7(A3J); 6/20(A3); 15/30(F3)
Подавление по ПЧ, дБ 70
Подавление зеркального канала, дБ 70
Выходная мощность ЗЧ, Вт 1
Передатчик
Выходная мощность, Вт. 1,5-5,0
Расстройка, кГц ± 5
Подавление гармоник, дБ 60
Соответствие стандарту -
Гарантия: 1 год

Аксессуары

md200 mls-100 mh36
MD-200A8X MLS-100 MH-36E8J
Высококачественный настольный микрофон  Выносной динамик Гарнитура
yh77sta tcxo9 yf122s
YH-77STA TCXO-9 YF-122S
Stereo наушники 0.5 ppm плата высокостабильного генератора  SSB фильтр (2.3 kHz/4.7kHz:-6dB/-66dB)
yf122c  YF-122CN  ATAS-251 1
YF-122C YF-122CN Atas-25
CW фильтр (500 kHz/2kHz:-6dB/-60dB) CW фильтр (300 kHz/1kHz:-6dB/-60dB) КВ/УКВ  переносная  атенна
ADMS-4A ct62 ct39
ADMS-4A CT-62 CT-39A
Программное обеспечение Кабель сопряжения с компьютером Кабель под звуковую плату

YAESU VX-127

vx-127

Описание

Yaesu VX-127 - это компактный, высококачественный ЧМ трансивер с выходной мощностью до 5 Ватт с большим набором различных возможностей для удобной и эффективной работы в диапазоне 70 см.

Прекрасная функция УКВ радиостанции Yaesu VX-127 - расширенный пейджинг и кодированный шумоподавитель, которые позволяют вызывать отдельные станции и только от них принимать вызовы. Другое дополнение - функция включения трансивера только при введении запрограммированного пароля.

Радиостанция имеет 8-кнопочную клавиатуру с большим набором функций управления.

Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ ПРМ - 420-470
ПРД - 430-440
Количество каналов: 200
Диапазон рабочих температур,°С от -10°С до + 60°С
Стабильность частоты, ppm ±5
Вид излучения F2D, F3E
Напряжение питания, В 7,2
Габариты, мм 60х 120х 32
Вес, г 390 c FNB-64
Приемник
Чувствительность, мкв 0,16
Избирательность по соседнему каналу, дБ 70
Избирательность по побочным каналам, дБ 70
Интермодуляционная избирательность, дБ 70
Выходная мощность ЗЧ, Вт 0,7 Вт на нагрузке 16 Ом
0,4 Вт на нагрузке 8 Ом
нелинейные искажения <10%
Передатчик
Выходная мощность, Вт. 5,0; 2,0; 0,5
Максимальная девиация, кГц ± 5
Подавление паразитной частотной модуляции, дБ >60
Соответствие стандарту MIL STND 810 C/D/E
Гарантия: 1,5 года

Аксессуары

cmp460a MH-57A4B MH-37A4B
CMP-460A MH-57A4B VC-27
Манипулятор
влагозащищенный
Манипулятор Гарнитура скрытого ношения
CN-3 FBA-25 E-DC-5B
CN-3 FBA-25 E-DC-5B
BNC-коннектор Alkaline адаптер
(6 X AA)
Автомобильное ЗУ
CT-91 FNB-83 CD-26
CT-91 FNB-83 CD-26
Микрофонный переходник 1400 mAh
Ni-Mh 7.2 V батарея
Быстрое зарядное устройство
VAC-10 E-DC-6 FTD-7
VAC-10 E-DC-6 FTD-7
Быстрое ЗУ Сетевой шнур DTMF-плата

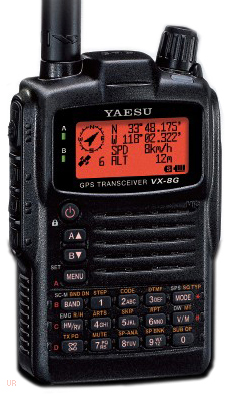

YAESU VX-8GR

VX-8GR

Описание

Портативная радиостанция Yaesu VX-8GR — это новая рация, которая поразит Вас богатым функционалом, обёрнутым в добротный и надёжный корпус.
Корпус влагозащитный и пыленепроницаемый. Надёжность корпуса подтверждена высоким стандартом качества IEP4.
Встроенный GPS-приёмник в рации Yaesu VX-8GR с  компасом и часами позволит вам лучше ориентироваться на местности.
Вы можете общаться с другими пользователями, удалённых от станции, но подключенных к сети WIRES II. Доступ к сети проходит через Интернет.
Вся информация отображается на точечном ЖК дисплее. Может отображать до 16 символов названия канала.

Характеристики Yaesu VX-8GR

  1. 1267 каналов памяти, которые можно разбить на 24 группы. В каждой группе возможно до 100 каналов;
  2. Частотный диапазон на приём: от 108 до 999 МГц. Частотный диапазон на передачу: от 146 до 174 МГц и от 420 и до 470 МГц;
  3. Уникальная система APRS, позволяющая отслеживать нахождение пользователя на местности;
  4. DIGI-PATH система для прокладывания маршрута и для передачи данных по маршруту другим участникам экспедиции;
  5. Встроено 2 независимых приёмника, которые позволяют ловит два разных диапазона вместе и по отдельности;
  6. Аварийная EAI система;
  7. 2 режима сканирования — простой и двойной;
  8. Канал погоды и предупреждающий сигнал о её ухудшении;
  9. Функция сканирования каналов;
  10. Возможность заменить аккумулятор на 3 батареи AA-типа при приобретении специального отсека в случае необходимости;
  11. Датчик на определение температуры и атмосферного давления;
  12. Индикация заряда батареи;
  13. Функция послания  короткого SMS-сообщения (16 символов) другим обладателям радиостанций Yaesu VX-8,  FTM-10 и VX-3R.

Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 108-999.90
ПРД - 146-174 / 420-470
Количество каналов: 1148
Диапазон рабочих температур,°С от -20°С до + 60°С
Стабильность частоты, ppm ±5 (-10°С до +50°С)
Вид излучения F2E, F3E, A3E, F2A, F1D
Напряжение питания, В 4-16
Габариты, мм 60 х 95 х 24,2
Вес, г 240 c FNB-101Li
Приемник
Чувствительность, мкв 0,16
Избирательность по соседнему каналу, дБ 60
Избирательность по побочным каналам, дБ 70
Интермодуляционная избирательность, дБ 65 / 60
Выходная мощность ЗЧ, Вт 0,2 / 0,4
Передатчик
Выходная мощность, Вт 5,0; 1; 0,3
Максимальная девиация, кГц ± 5
Подавление паразитной частотной модуляции, дБ 60
Соответствие стандарту IP55
Гарантия: 1 год

Аксессуары

CN-3 MH-37A4B E-DC-5B
CN-3 MH-37A4B E-DC-5B
BNC-коннектор Гарнитура скрытого ношения Автомобильное ЗУ
MH-34B4B FBA-39 CSC-93
MH-34B4B FBA-39 CSC-93
Манипулятор Адаптер под батареи (3хАА) Чехол
CD-41 E-DC-6 FNB-101LI
CD-41 E-DC-6 FNB-101LI
Быстрое ЗУ (2.5ч) Сетевой шнур Li батарея 7.4V/1100mAh
NC-86B/C/U NC-85B/C/U FNB-102LI
NC-86B/C/U NC-85B/C/U FNB-102LI
ЗУ (5ч/FNB-101LI, 8ч/FNB-102LI) ЗУ для CD-40 Li батарея 7.4V/1800mAh
CT-44   CT-27
CT-44

CT-27

Переходник под сдвоенный микрофон

Кабель клонирования

YAESU VX-120/VX-170

YAESU VX-120-VX-170

Описание

Yaesu VX-120 и VX-170 - это компактные, высококачественные ЧМ трансиверы с выходной мощностью до 5 Ватт с большим набором различных возможностей для удобной и эффективной работы в диапазоне 2 метра.

Новая прекрасная функция УКВ радиостанций Yaesu VX-120 и VX-170 - расширенный пейджинг и кодированный шумоподавитель, которые позволяют вызывать отдельные станции и только от них принимать вызовы. Другое дополнение - функция включения трансивера только при введении запрограммированного пароля.

Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 146-174
ПРД - 144-146
Количество каналов: 200
Диапазон рабочих температур,°С от -10°С до + 60°С
Стабильность частоты, ppm ±5
Вид излучения F2D, F3E
Напряжение питания, В 7,2
Габариты, мм 60х 120х 32
Вес, г 390 c FNB-64
Приемник
Чувствительность, мкв 0,16
Избирательность по соседнему каналу, дБ 70
Избирательность по побочным каналам, дБ 70
Интермодуляционная избирательность, дБ 70
Выходная мощность ЗЧ, Вт 0,7 Вт на нагрузке 16 Ом
0,4 Вт на нагрузке 8 Ом
нелинейные искажения <10%
Передатчик
Выходная мощность, Вт. 5,0; 2,0; 0,5
Максимальная девиация, кГц ± 5
Подавление паразитной частотной модуляции, дБ >60
Соответствие стандарту MIL STND 810 C/D/E
Гарантия: 1,5 года

Аксессуары

cmp460a MH-57A4B MH-37A4B
CMP-460A MH-57A4B VC-27
Манипулятор влагозащищенный Манипулятор Гарнитура скрытого ношения
CN-3 FBA-25 E-DC-5B
CN-3 FBA-25 E-DC-5B
BNC-коннектор Alkaline адаптер
(6 X AA)
Автомобильное ЗУ
CT-91 FNB-83 CD-26
CT-91 FNB-83 CD-26
Микрофонный переходник 1400 mAh
Ni-Mh 7.2 V батарея
Быстрое зарядное устройство
VAC-10 E-DC-6 FTD-7
VAC-10 E-DC-6 FTD-7
Быстрое ЗУ Сетевой шнур DTMF-плата

YAESU VX-177

vx-177

Описание

Yaesu VX-177 - это компактный, высококачественный ЧМ трансивер с выходной мощностью до 5 Ватт и большим набором различных возможностей для удобной и эффективной работы в диапазоне 70 см.

Новая прекрасная функция УКВ радиостанции Yaesu VX-177 - расширенный пейджинг и кодированный шумоподавитель, которые позволяют вызывать отдельные станции и только от них принимать вызовы. Другое дополнение - функция включения трансивера только при введении запрограммированного пароля.

Радиостанция оснащена 16-кнопочной клавиатурой для ввода частоты и DTMF, а также с широким набором командных функций.

Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ ПРМ - 420-470
ПРД - 430-440
Количество каналов: 200
Диапазон рабочих температур,°С от -10°С до + 60°С
Стабильность частоты, ppm ±5
Вид излучения F2D, F3E
Напряжение питания, В 7,2
Габариты, мм 60х 120х 32
Вес, г 390 c FNB-64
Приемник
Чувствительность, мкв 0,16
Избирательность по соседнему каналу, дБ 70
Избирательность по побочным каналам, дБ 70
Интермодуляционная избирательность, дБ 70
Выходная мощность ЗЧ, Вт 0,7 Вт на нагрузке 16 Ом
0,4 Вт на нагрузке 8 Ом
нелинейные искажения <10%
Передатчик
Выходная мощность, Вт. 5,0; 2,0; 0,5
Максимальная девиация, кГц ± 5
Подавление паразитной частотной модуляции, дБ >60
Соответствие стандарту MIL STND 810 C/D/E
Гарантия: 1,5 года

Аксессуары

cmp460a MH-57A4B MH-37A4B
CMP-460A MH-57A4B VC-27
Манипулятор
влагозащищенный
Манипулятор Гарнитура скрытого ношения
CN-3 FBA-25 E-DC-5B
CN-3 FBA-25 E-DC-5B
BNC-коннектор Alkaline адаптер
(6 X AA)
Автомобильное ЗУ
CT-91 FNB-83 CD-26
CT-91 FNB-83 CD-26
Микрофонный переходник 1400 mAh
Ni-Mh 7.2 V батарея
Быстрое зарядное устройство
VAC-10 E-DC-6 FTD-7
VAC-10 E-DC-6 FTD-7
Быстрое ЗУ Сетевой шнур DTMF-плата

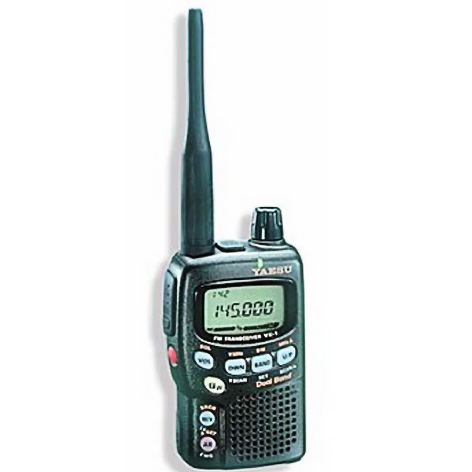

YAESU VX-1R

vx1r

Описание

Многодиапазонная компактная радиостанция в легком ударопрочном влагозащищенном корпусе. Станция имеет кодер/декодер CTCSS, DCS, возможность программирования 291 канала памяти ( 1 группа 52 канала, 2 группа 142 канала), систему ARTS, индикацию заряда/разряда аккумулятора, функции сканирования каналов, что дает возможность использовать радиостанцию в качестве сканера, компьютерное программирование, литиево-ионную батарею. При внешнем питании 6V мощность передатчика VX-1R-1Вт.


Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 0.5-1.7/76-999
ПРД - 146-174/420-470
Количество каналов: 290
Диапазон рабочих температур,°С от -20°С до + 60°С
Стабильность частоты, ppm ±5
Вид излучения F3(G3E), F2
Напряжение питания, В 3.6
Габариты, мм 47x81x25
Вес, гр. 125 с FNB-52Li
Приемник
Чувствительность, мкв 0,16/0,18
Избирательность по соседнему каналу, дБ 60
Избирательность по побочным каналам, дБ 70
Интермодуляционная избирательность, дБ 65/60
Выходная мощность ЗЧ, Вт 0,05
Передатчик
Выходная мощность, Вт. 1 (внеш. 6В); 0,5 (3,6В)
Максимальная девиация, кГц ± 5
Подавление гармоник, дБ 50
Соответствие стандарту MIL STND 810 C/D/E
Гарантия: 1,5 года

Аксессуары

Аккумуляторы
FNB-52Li Литиево-ионная батарея 3,6В 700мАч
FBA-20 Корпус для батарейки (1 х АА)
Зарядные устройства
NC-66С Двухчасовое ускоренное зарядное устройство
E-DC-15 Автомобильное зарядное устройство
Гарнитуры и принадлежности
MH-34B4B Выносная гарнитура
MH-37A4B Гарнитура скрытого ношения
CT-44 Микрофонный адаптер
VC-25 Выносная гарнитура с функцией VOX
Дополнительные аксессуары
CN-3 адаптер под BNC

YAESU VX-2R

vx-2r

Описание

Новая 2-диапазонная миниатюрная радиостанция с рассширенным диапазоном приема, в которой впервые применена система связи через интернет Vertex Standard WiRES™.

Эта малышка продолжает семейство миниатюрных любительских радиостанций. По сравнению с предыдущей моделью VX-1R у нее увеличена выходная мощность, заменен аккумулятор и узел его крепления. Добавлен ряд функций. Производитель, как селекционер, выводит новое, беря за основу лучшее из предыдущих поколений.

Ультракомпактная
Прочная конструкция на базе алюминиевого шасси
Более 1300 каналов памяти
Специальный банк каналов памяти
Vertex Standard WIRES ™ система связи через интернет
Пылезащищенная, влагозащищенная
Ультра тонкая литий-ионная батарея (3.7В/1000 мАч)
Возможность питания от внешнего источника
Кнопка перевода станции в аварийный режим
Увеличенный легко читаемый ЖК-дисплей
Комплексный режим сохранения батареи
Индикатор напряжения питания
Автоматическое определение зоны взаимной радиовидимости (ARTS)
Встроенные CTCSS и DCS кодер/декодер
Различные режимы автопоиска
Полнофункциональная клавиатура DTMF
Автоматическое определение репитерного сдвига (ARS)
Запрет работы на занятом канале (BCLO)
Автовыключение (АРО)
Таймерное отключение передачи (ТОТ)
Возможность клонирования

Характеристики

Технические характеристики
Диапазон частот, МГц: 144-146, 430-440
Шаг настройки 5/9/10/12.5/15/20/25/50/100
Диапазон рабочих температур,°С - 20 - + 60 град. С
Стабильность частоты, ppm 5 ppm
Напряжение питания, В 3,7 В
Габариты, мм 47х81х23 мм
Вес, г 132 г
Приемник


Чувствительность при 12 дБ SINAD, мкВ

3 мкВ 10 дБ С/Ш (0.5-30 МГц, AM)
0.35 мкВ (30-54 МГц, NFM)
1 мкВ (54-76 МГц, NFM)
1.5 мкВ (76-108 МГц, WFM)
1.5 мкВ 10 дБ С/Ш (108-137 МГц, AM)
0.2 мкВ (137-140 МГц, NFM)
0.16 мкВ (140-150 МГц, NFM)
0.2 мкВ (150-174 МГц, NFM)
1 мкВ (174-222 МГц, WFM)
0.5 мкВ (300-350 МГц, NFM)
0.2 мкВ (350-400 МГц, NFM)
0.18 мкВ (400-470 МГц, NFM)
1.5 мкВ (470-540 МГц, NFM)
3 мкВ (540-800 МГц, WFM)
1.5 мкВ (800-999 МГц, NFM)
Промежуточные частоты 1-я: 47.25 МГц (AM/NFM), 45.8 МГц (WFM)
2-я: 450 кГц (AM/NFM), 10.7 МГц (WFM)
Выходная мощность ЗЧ, Вт 0,5 Вт на нагрузке 8 Ом (нелинейные искажения <10%)
Передатчик
Выходная мощность, Вт. 1,5/3 Вт (144 МГц)
1/2 Вт (430 МГц)
Максимальная девиация, кГц 5 кГц
Внеполосные излучения 60 dBc (HIGH)
50 dBc (LOW)

Аксессуары

mh-34b4b MH-37A4B VC-25
MH-34B4B MH-37A4B VC-25
Манипулятор Гарнитура скрытого ношения Гарнитура с функцией VOX
e-dc-21 CT-44 CN-3
E-DC-21 CT-44 CN-3
Автомобильный блок питания
(12 VDC/24 VDC)
Переходник под сдвоенный микрофон BNC коннектор
CT-27 csc-90
CT-27 CSC-90
Кабель клонирования Защитный чехол

YAESU VX-5R

VX-5R

Описание

Мультидиапазонная радиостанция. Изготовлена в алюминиевом корпусе и соответствует американскому стандарту. Эта "малышка" обладает сверхширокими функциональными возможностями: передача в трех диапазонах, наличие термометра, барометра, DTMF клавиатуры, спектроанализатора и многое другое. VX-5R - гордость корпорации "YAESU" и пример для подражания.


Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 0,5-1,8 / 1,8-16 / 48-999
ПРД - 50-54 / 146-174 / 420-470
Количество каналов: 220
Диапазон рабочих температур,°С от -20°С до + 60°С
Стабильность частоты, ppm ±5 (-10°С до + 60°С)
Вид излучения F2, F3
Напряжение питания, В 7,2-13,8
Габариты, мм 87 х 58 х 28
Вес, г 255
Приемник
Чувствительность, мкв 0,16 / 0,18
Избирательность по соседнему каналу, дБ 60
Избирательность по побочным каналам, дБ 70
Интермодуляционная избирательность, дБ 65 / 60
Выходная мощность ЗЧ, Вт 0,5
Передатчик
Выходная мощность, Вт. 4-5
Максимальная девиация, кГц ± 5
Подавление паразитной частотной модуляции, дБ 60
Соответствие стандарту MIL STND 810 C/D/E
Гарантия: 1,5 года

Аксессуары

Аккумуляторы
FNB-58Li Литиево-ионная батарея 7,2В 1100мАч
FBA-23 Корпус для батареек (2 х АА)
Зарядные устройства
CD-15 Ускоренное зарядное устройство (2,5 часа) для батареек
E-DC-5B Автомобильное зарядное устройство
Гарнитуры и принадлежности
MH-34B4B Выносная гарнитура
MH-37A4B Гарнитура скрытого ношения
CT-44 Микрофонный адаптер
VC-25 Выносная гарнитура с функцией VOX
Дополнительные аксессуары
ADMS-1E Кабель для программирования и программное обеспечение
CT-27 Связующий кабель
CN-3 адаптер под BNC

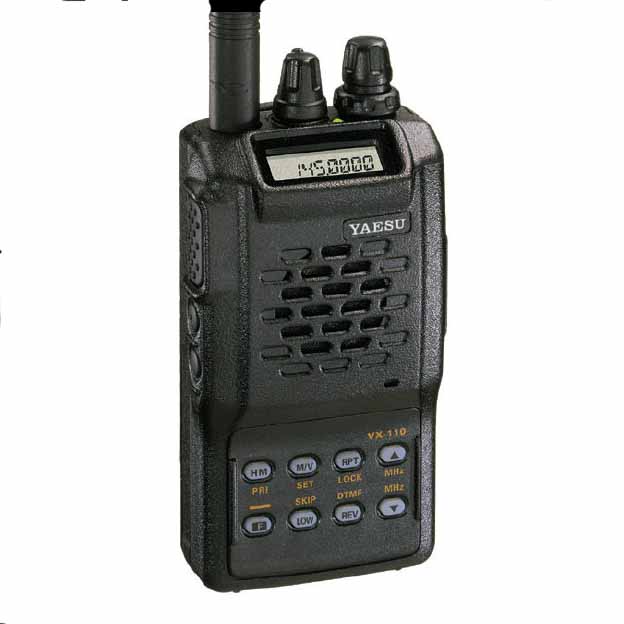

YAESU VX-110

VX-110

Описание

«Самая профессиональная среди любительских»...

Если любитель радио еще и охотник, другой радиостанции не найти. Эта станция выдержит все испытания, выпавшие на долю хозяина. Экстремалам - потребителям адреналина, радиостанция тоже придется по душе. Станция не боится трудностей, доверьтесь ей и она Вас не подведет.

Соответствует требованиям американского военного стандарта. Комплектуется компактной клавиатурой. Сканирование по каналам памяти, кодер/декодер CTCSS, DCS, система ARTS. Оптимальная по цене и эксплуатационным качествам.

Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 146-174
ПРД - 146-174
Количество каналов: 199
Диапазон рабочих температур,°С от -30°С до + 60°С
Стабильность частоты, ppm ±5
Вид излучения 11KOF3E, 16KOF3E
Напряжение питания, В 6-16
Габариты, мм 108,5 х 58 х 26,5
Вес, г 325 c FNB-64
Приемник
Чувствительность, мкв 0,16
Избирательность по соседнему каналу, дБ 70
Избирательность по побочным каналам, дБ 70
Интермодуляционная избирательность, дБ 70
Выходная мощность ЗЧ, Вт 0,4
Передатчик
Выходная мощность, Вт. 5,0; 2,0; 0,5
Максимальная девиация, кГц ± 5
Подавление паразитной частотной модуляции, дБ >60
Соответствие стандарту MIL STND 810 C/D/E
Гарантия: 1,5 года

Аксессуары

mh-34b4b MH-37A4B VC-25
MH-34B4B MH-37A4B VC-25
Манипулятор Гарнитура скрытого ношения Гаргитура с функцией VOX

E-DC-21 CT-44 CN-3
E-DC-21 CT-44 CN-3
Автомобильный блок питания
(12 VDC/24 VDC)
Переходник под сдвоенный микрофон BNC коннектор

CT-27 E-DC-6 FNB-64
CT-27 E-DC-6 FNB-64
Кабель клонирования Сетевой шнур 7.2 V 700 mAh
Ni-Cd батарея

fnb-v57 E-DC-6 ADMS-1F
FNB-V57 E-DC-6 ADMS-1F
7.2 V 1100 mAh
Ni-Cd батарея
Сетевой шнур Программное обеспечение

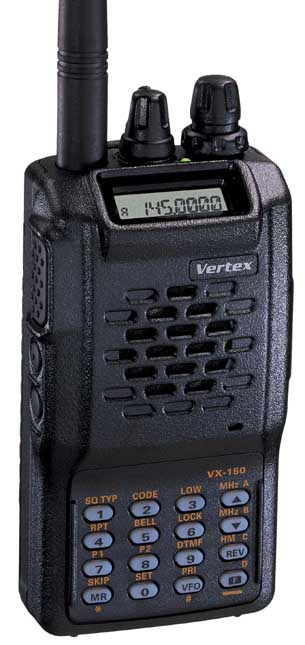

YAESU VX-150

VX-150

Описание

«Самая профессиональная среди любительских»...

Если любитель радио еще и охотник, другой радиостанции не найти. Эта станция выдержит все испытания, выпавшие на долю хозяина. Экстремалам - потребителям адреналина радиостанция тоже придется по душе. Станция не боится трудностей, доверьтесь ей, и она Вас не подведет.

Радиостанция имеет ударопрочный корпус, удобна и проста в работе. Комплектуется 16-кнопочной DTMF клавиатурой, позволяющей управлять радиостанцией, кодер/декодер CTCSS, DCS, сканирует по каналам памяти, легко программируется с помощью РС-компьютера.

Характеристики

Технические характеристики
Диапазон частот, МГц: ПРМ - 146-174
ПРД - 146-174
Количество каналов: 199
Диапазон рабочих температур,°С от -30°С до + 60°С
Стабильность частоты, ppm ±5
Вид излучения 11KOF3E, 16KOF3E
Напряжение питания, В 6-16
Габариты, мм 108,5 х 58 х 26,5
Вес, г 325 c FNB-64
Приемник
Чувствительность, мкв 0,16
Избирательность по соседнему каналу, дБ 70
Избирательность по побочным каналам, дБ 70
Интермодуляционная избирательность, дБ 70
Выходная мощность ЗЧ, Вт 0,4
Передатчик
Выходная мощность, Вт. 5,0; 2,0; 0,5
Максимальная девиация, кГц ± 8
Подавление паразитной частотной модуляции, дБ >60
Соответствие стандарту MIL STND 810 C/D/E
Гарантия: 1,5 года

Аксессуары

mh-34b4b MH-37A4B VC-25
MH-34B4B MH-37A4B VC-25
Манипулятор Гарнитура скрытого ношения Гаргитура с функцией VOX

E-DC-21 CT-44 CN-3
E-DC-21 CT-44 CN-3
Автомобильный блок питания
(12 VDC/24 VDC)
Переходник под сдвоенный микрофон BNC коннектор

CT-27 E-DC-6 FNB-64
CT-27 E-DC-6 FNB-64
Кабель клонирования Сетевой шнур 7.2 V 700 mAh
Ni-Cd батарея

FNB-V57 E-DC-6 ADMS-1F
FNB-V57 E-DC-6 ADMS-1F
7.2 V 1100 mAh
Ni-Cd батарея
Сетевой шнур Программное обеспечение

Приемники и передатчики УВЧ-диапазона корпорации Atmel

Беспроводная связь становится необходимостью для современных встраиваемых приложений, например, для связи с датчиком, к которому невозможно протянуть провода. В настоящее время существует множество различных решений для организации беспроводной связи, например, стандарты 802.11b или Bluetooth для высокоскоростного обмена данными. Для систем, не требующих такой сложности и высоких скоростей, используются другие решения. Особенности низкоскоростных приемников и передатчиков корпорации Atmel Corp. для высокочастотного диапазона расматриваются в данной статье.

Приемники и передатчики

Корпорация Atmel предлагает ряд приемников и передатчиков, работающих в паре на частотах 300–928 МГц. Большую часть этой продукции составляют устройства бывшей компании Temic (в названии первая буква «T»). Все приемники и передатчики Atmel используют узкополосную передачу на одном канале, позволяющую снизить влияние паразитных сигналов. Благодаря узкополосному фильтру промежуточной частоты (ПЧ) с крутым срезом и высокостабильному генератору удается достигнуть избирательности 60 дБ по соседнему каналу. Эти приемники и передатчики применяются в приложениях с низкой скоростью передачи данных (до 32 кбод), таких, как измерение температуры, давления, в датчиках движения, телеметрии, разнообразных счетчиках, бесконтактных ключах, системах сигнализации и безопасности, радиомодемах и т. д. Дальность связи — до 100 м. Используются: передача сигнала с амплитудным и частотным манипулированием, с манчестерским и двухфазным кодированием сигнала, ШИМ-протоколы.

Передатчики

Передатчики работают на частотах 300–928 МГц с различной выходной мощностью, со встроенным или внешним микроконтроллером (МК) (см. табл. 1).

Таблица 1. Передатчики фирмы Atmel

НаименованиеВстроенный МКЧастота передачи, МГцТок потребления/
sleep
Скорость передачи данных, кбодНапря-жение питания, ВВыходная мощность, дБмКорпусТемпера-турный диапазон, °C
U2741B300–45010 мА/350 нА202,2–5,53SSO16–20...+70,
–40...+85
U2745B-310–44010 мА/2 мкА202–43SSO16–40...+85
T5750-868–9288,5 мА/350 нА322–45,5SO8–40...+85
T5753-310–3309 мА/350 нА322–48TSSOP8L–40...+85/+125
T5754-429–4399 мА/350 нА322–47,5TSSOP8L–40...+85/+125
AT86RF401AVR 8-разрядн.,
2K Flash,
128 байт EEPROM,
128 байт SRAM, ISP
264–45623 мА/100 нА102–56TSSOP20–40…+85
ATAx862-3MARC 4-разрядн.
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
310–3309,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-4MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
429–4399,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-8MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
868–9289,5 мА/1 мкА322–410SSO24–40…+125

В качестве внешнего МК фирма Atmel предлагает использовать, например, 4-разрядные МК серии MARC, имеющие низкий ток потребления. В передатчик AT86RF401 встроен 8-разрядный МК AVR. Анонсирована также новая серия передатчиков ATAх862 на базе 4-разрядного МК T44C862 семейства MARC.

Передатчик T5750

Для частот 868–870 МГц и 902–928 МГц Atmel предлагает передатчик T5750, работающий в паре с приемниками T5760/61 (рис. 1). Передатчик и приемники содержат генератор, управляемый напряжением (ГУН), и предварительный делитель частоты.

Благодаря узкой полосе частот приемник имеет высокую чувствительность и хорошее соотношение сигнал-шум.

В передатчик T5750 входят блок фазовой автоподстройки частоты (ФАПЧ), усилитель мощности и кварцевый генератор. В режиме передачи ток потребления составляет 8,5 мА. При отсутствии передачи подачей на выводы ENABLE (вход разрешения) и PA_ENABLE (вход разрешения усилителя мощности PA) (см. рис. 2) сигнала низкого уровня осуществляется переключение микросхемы в режим sleep, ток потребления при этом снижается до 0,35 мкА. Таким образом, литиевый элемент, обычно служащий источником питания в автономных системах, может служить много лет и позволяет использовать такие передатчики, например, в шинах автомобилей для мониторинга давления.

Передатчик имеет тактовый выход для синхронизации работы внешнего микроконтроллера, который используется для кодирования сигналов. T5750 поддерживает амплитудное и частотное манипулирование, имеет одиночный вывод с открытым коллектором для подключения внешней петлевой или l/4 антенны.

Амплитудная и частотная манипуляции

Если на вывод ENABLE передатчика подан высокий уровень, выводы PLL (ФАПЧ) и CLK активизируются. Сигнал тактирования с вывода CLK подается на МК. Подачей соответствующего сигнала на вывод PA_ENABLE осуществляется включение и выключение усилителя мощности PA, то есть реализуется амплитудная манипуляция (АМн) на частоте f1 или манипуляции включение-выключение (OOK, On-Off-Keying) (рис. 3). Для стабилизации кварцевому генератору и ФАПЧ требуется обычно около 1 мс после подачи сигнала высокого уровня на вывод ENABLE, поэтому вывод PA_ENABLE следует удерживать на низком уровне более 1 мс после подачи сигнала ENABLE.

T5750 содержит полностью интегрированную ФАПЧ, из внешних компонентов необходим только внешний резонатор 13,567187 МГц для передачи данных на частоте 868,3 МГц, или 14,296875 МГц — для частоты 915 МГц (см. рис. 3). Конденсатор С3 — разделительный конденсатор по питанию. Постоянное напряжение на выход с открытым коллектором подается через дроссель L1.

Для АМн конденсатор С2 не требуется, для частотной манипуляции (ЧМн) требуются оба конденсатора С1 и С2. После стабилизации кварцевого генератора и ФАПЧ на вывод PA_ENABLE подается высокий уровень для включения усилителя мощности PA (рис. 4).

Передатчик готов для частотной манипуляции. Изменение частоты достигается подключением и отключением конденсатора С2 параллельно нагрузочному конденсатору С1 путем подачи на управляющий вывод МК низкого уровня или переключением его в высокоимпедансное состояние, изменяя таким образом частоту на выходе антенны с f1 на f2 и обратно.

Для уменьшения энергопотребления после окончания передачи на вывод PA_ENABLE должен быть подан сигнал низкого уровня.

Сигнал CLK отключается после подачи на вывод ENABLE сигнала низкого уровня.

Усилитель мощности имеет выход с открытым коллектором, обеспечивающий импульсный ток, практически не зависящий от импеданса нагрузки. Таким образом, уровень выходной мощности определяется импедансом подключаемой нагрузки, и для получения максимальной выходной мощности (5,5 дБм) импеданс антенны должен быть согласован с выводом передатчика.

Для приложений с небольшой дальностью связи рекомендуется использовать печатную петлевую антенну. Основное требование, которому должны соответствовать такие антенны, — это способность возбуждать сильные токи для создания электромагнитного поля.

Выходная мощность антенны определяется значением ее сопротивления излучения: Rrad = 31 кОм (A/l2)2, где А — внутренняя площадь петлевой антенны, l — длина волны передаваемого сигнала. Мощность излучения антенны Prad = Rrad х ILoop2.

Расстояние передачи зависит также от корпуса передатчика, ориентации антенны, конфигурации пространства, в котором происходит передача (открытое, замкнутое), а также типа антенны (печатная, проводная). Например, при выходной мощности передатчика около 3 дБм (U2741B) печатной антенне на плате передатчика и проводной антенне на плате приемника передача может осуществляться в открытом пространстве до 100 м. В других условиях может быть удобнее использовать T5743 или T5754, имеющих большую выходную мощность 8,0 и 7,5 дБм, соответственно.

Передатчик AT86RF401

AT86RF401 представляет собой интеллектуальный миниатюрный передатчик с высокой степенью интеграции на базе 8-разрядного RISC-микроконтроллера AVR. Для организации законченной радиосистемы с манипуляцией включение-выключение (OOK) необходим только кварцевый резонатор, литиевый элемент, три конденсатора, дроссель и петлевая антенна (рис. 5).

AT86RF401 может быть переключен в режим sleep, ток потребления в этом режиме составляет 0,5 мкА.

AT86RF401 имеет программируемый регистр детектора снижения напряжения батареи.

При поступлении сигнала на любую линию ввода-вывода микросхема переходит в режим передачи, при этом происходит активизация цепи генератора синхросигналов для микроконтроллера AVR. Несущая радиосигнала синтезируется с помощью ГУН. Оптимальная настройка ГУН поддерживается с помощью допусков на элементы схемы через использование программно управляемой матрицы на переключаемых конденсаторах.

Внутрисхемно программируемые энергонезависимая память программ (2 кбайт), выполненная по технологии Flash, и память данных (128 байт), выполненная по технологии EEPROM, позволяют осуществлять разработку за короткое время. Имеется также внутреннее статическое ОЗУ объемом 128 байт (SRAM).

Как и во всех микроконтроллерах AVR, короткая команда выполняется за один машинный цикл, который составляет один период тактовой частоты 1,25 МГц. Система команд насчитывает 114 различных инструкций. Для реализации функций передатчика и некоторых дополнительных функций встроенный МК AT86RF401 имеет отличные от стандартных AVR регистры ввода-вывода (таблица 2).

Таблица 2. Регистры ввода-вывода AT86RF401

Адрес (Hex)Наименование регистраФункции
$3FSREGStatus Register
$3ESPHStack Pointer High Register (program to 0.00)
$3DSPLStack Pointer Low Register
$35BL_CONFIGBattery Low Configuration Register
$34B_DETButton Detect Register
$33AVR_CONFIGAVR Configuration Register
$32IO_DATINI/O DATA IN Register
$31IO_DATOUTI/O DATA OUT Register
$30IO_ENABI/O Enable Register
$22WDTCRWatchdog Timer Control Register
$21BTCRBit Timer Control Register
$20BTCNTBit Timer Count Register
$1EDEEARData EEPROM Address Register
$1DDEEDRData EEPROM Data Register
$1CDEECRData EEPROM Control Register
$17LOCKDET2Lock Detector Configuration Register 2
$16VCOTUNEVCO Tuning Register
$14PWR_ATTENPower Attenuation Control Register
$12TX_CNTLTransmitter Control Register
$10LOCKDET1Lock Detector Configuration Register 1

Встроенный таймер микроконтроллера AVR с работой по прерываниям упрощает применение ШИМ или манчестерского кодирования для модуляции несущей. Радиосигнал передается на настроенную петлевую антенну, которая может быть реализована медным проводником на печатной плате.

Усилитель мощности генерирует дифференциальный сигнал, который передается с выхода ФАПЧ на внешнюю антенну. Выходная мощность передатчика может изменяться программно в пределах 36 дБ с шагом 1 дБ путем конфигурирования усилителя мощности.

Генератор с подкачкой (номинальное значение 1,2 В) обеспечивает работу в широком диапазоне питающих напряжений.

В устройстве имеются встроенные аппаратные функции brown-out protection и контроля уровня напряжения батареи. Цепь brown-out protection определяет, когда напряжение питания опускается ниже минимального значения, обеспечивающего нормальную работу (обычно 1,8 В). При значении напряжения питания ниже указанного происходит аппаратный сброс микроконтроллера. Пороговое напряжение, при котором индицируется разряд батареи, задается программно.

Источником прерывания в AT86RF401 могут быть события «регистр данных пуст» и «передача данных окончена». Таймер также поддерживает режим, при котором вместо прерывания используется опрос, позволяющий получить большую скорость передачи.

Этот таймер также может быть использован для декодирования сигнала, полученного внешним приемником.

AT86RF401 имеет несколько источников сброса: Power-on Reset — по включению питания, внешний сброс, сброс от сторожевого таймера, Brown-out Reset — при снижении напряжения батареи ниже установленного, Button Reset (программный сброс).

Передатчики ATAxR862

Новые передатчики ATAxR862 на базе МК T44C892 семейства MARC4 (рис. 6) подходят для применения как на стороне приемника, так и на стороне передатчика (для декодирования данных). ATAx862 содержит ROM, RAM, 16 линий ввода-вывода, два 8-разрядных многофункциональных таймера-счетчика с функцией модуляции и демодуляции, супервизор напряжения питания, сторожевой таймер и сложный генератор тактовых импульсов с внешним выводом (встроенный RC-генератор, кварцевый генератор 32 кГц и 4 МГц).

Программное ПЗУ выполняется по технологии EEPROM (ATAM862 — Flash-версия) или по маске (ATAR862 — ROM-версия). Кроме микропроцессорного и радиочастотного блока, передатчик ATAx862 имеет дополнительный блок последовательной памяти данных емкостью 512 бит, выполненной по технологии EEPROM.

Плата передатчика T5750

Фирма Atmel выпускает отдельно плату передатчика T5750 V1.1 на базе передатчика T5750 и 4-разрядного МК T48C893N семейства MARC (рис. 7), предназначенную для частотной и амплитудной манипуляций.

Плата питается от одного литиевого элемента 3 В (например, CR2032). Ток потребления покоя составляет менее 1 мкА, ток потребления при передаче данных — около 8,5 мА. Плата может работать на частотах 868,3 МГц и 915 МГц, переход с одной частоты на другую осуществляется сменой резонатора и конденсаторов С5, С6, С7 цепи согласования импеданса печатной антенны.

По умолчанию, плата настроена на частотную манипуляцию со скоростью передачи данных 1 кбод. Для ЧМн девиация частоты составляет около 30 кГц. На плате имеется программный адаптер JP1, через который реализуется внутрисхемное программирование памяти EEPROM микроконтроллера T48C893N. Для разработки программного обеспечения может использоваться стартовый набор разработчика TMEB893 для МК MARC4.

Приемники

Приемники фирмы Atmel поддерживают скорость приема данных в режиме АМн до 10 кбод и в режиме ЧМн до 3,2 кбод, различаются частотой приема данных и шириной полосы промежуточной частоты (ПЧ) (таблица 3).

Таблица 3. Приемники фирмы Atmel

НаименованиеЧастота передачи, МГцПолоса ПЧ, кГцНапряжение питания, ВТок потребления, мАКорпусТемпературный диапазон, °C
U3741BM300–450300/6004,5–5,57SO20–40...+105
U3742BM300–4506004,5–5,57SO20–40...+105
U3745BM310–4406004,5–5,57SO20–40...+85
T5743N300–4506004,5–5,57,5SO20–40...+105
T5760868–8709504,5–5,57,4SO20–40...+105
T5761902–9286004,5–5,57,4SO20–40...+105
T5744300–4506004,5–5,57,1SSO20, SO20–40...+105

Приемники поддерживают протоколы ЧМн, АМн, ШИМ, манчестерское и двухфазное кодирование. Чувствительность приемников в среднем составляет –110, –114 дБм (в режиме АМн, низкая скорость передачи данных) и –106 дБм (для ЧМн). Приемники имеют электростатическую защиту 4 кВ (кроме T5760/61 — 2 кВ) согласно MIL-STD-883. Принцип построения приемников одинаков, рассмотрим его на примере U3741BM.

U3741BM предназначен для работы на частотах 300–450 МГц, в технической документации Atmel приводятся параметры микросхемы и ее «обвязка» только для двух частот: 315 МГц (стандартный диапазон в США) и 433,92 МГц (стандартный диапазон для Европы). Переход с одной частоты на другую осуществляется с помощью смены нескольких внешних компонентов (резонатора и конденсаторов).

Входной каскад РЧ-приемника U3741BM представляет собой супергетеродин с промежуточной частотой 1 МГц и состоит из малошумящего усилителя, гетеродина, смесителя с подавлением зеркального канала до 30 дБ и усилителя РЧ (рис. 8). Сигнал с входного каскада РЧ фильтруется интегрированным фильтром ПЧ 4-го порядка, поступает на RSSI-усилитель, демодулятор и затем на фильтр данных (ФВЧ 1-го порядка и ФНЧ 1-го порядка). Далее сигнал передается в схему обработки данных.

Для повышения избирательности приемника до 40 дБ используют внешний ПАВ-фильтр. Для идентификации и фильтрации «шумов» в приемнике U3741BM может использоваться функция индикации уровня принимаемого сигнала RSSI (Receive Signal Strength Indication), позволяющая игнорировать фронты, которые случаются при отсутствии сильного радиосигнала. Недостатком использования RSSI является изменение условий приема (снижение чувствительности).

Для снижения энергопотребления используется специальный режим опроса — polling. В этом режиме приемник находится попеременно в трех состояниях. В режиме sleep цепь обработки сигнала отключена на время Tsleep, и микросхема потребляет низкий ток. Во время запуска Tstartup цепь обработки сигнала запускается.

Следующий режим — проверка количества битов в соответствии с установленным временным окном (bitcheck). Если полезный сигнал не обнаружен за время Tbitcheck, приемник переходит опять в режим sleep. То есть приемник включается на короткие промежутки времени и проверяет присутствие полезного сигнала на входе. Если сигнал обнаружен, приемник переходит в активный режим и передает данные во внешний МК. Приемник конфигурируется с помощью двух регистров разрядностью 12 бит, определяющих скорость передачи данных, интервалы и параметры различных режимов (Tsleep, Tstartup, Tbitcheck и т. д.).

U3741BM доступен с двумя различными полосами ПЧ. U3741BM-M2 — версия с шириной ПЧ 300 кГц — хорошо подходит для систем с АМн, где используется передатчик с ФАПЧ U2741B. U3741BM-M3 имеет полосу ПЧ 600 кГц. Этот вариант может быть использован совместно с U2741B в режимах ЧМн и АМн.

Использование U3741BM в режиме АМн дает более высокую точность частоты несущей.

Отладочные комплекты

Корпорация Atmel предлагает отладочные комплекты для разработки приемников и передатчиков, позволяющих осуществить разработку беспроводной системы до создания собственной платы. В отладочный комплект входит базовая плата с МК, плата приемника, плата передатчика и программное обеспечение (рис. 9). Отдельно могут поставляться платы приемника или передатчика. Для каждой пары «приемник — передатчик» предлагается свой отладочный комплект (таблица 4).

Таблица 4. Отладочные комплекты приемников и передатчиков

;
Отладочный комплектПриемникПередатчикЧастота, МГцШирина полосы пропускания, кГцПримечание
TMEBx741AU2741U3741433300
TMEBx741BU2741U3741433600
TMEBx741CU2741U3741315300
TMEBx741DU2741U3741315600
TMEBx745AU2745U3745433600
TMEBx745BU2745U3745315600
TMEB57x0T5750T5760868600
TMEB57x1T5750T5761915600
 T5753 315 планируется к выпуску в 2003 г.
 T5754 433 планируется к выпуску в 2003 г.
TMEB5744S3 T5744315600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N3 T5744315600плата приемника
TMEB5744S4 T5744433600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N4 T5744433600плата приемника
AT86RF401U-EK1AT86RF401U 315 плата передатчика
AT86RF401E-EK1AT86RF401E 433 плата передатчика
ATAK4015744UAT86RF401UT5744315
ATAK4015744EAT86RF401ET5744433
AT86RF211-DK433107AT86RF211AT86RF211433
AT86RF211-DK868107AT86RF211AT86RF211868
AT86RF211-DK915107AT86RF211AT86RF211915

Отладочный комплект TMEB57x0

Рассмотрим некоторые отладочные комплекты, приведенные в таблице 4. Отладочный комплект TMEB57x0 предназначен для ознакомления с приемником T5760 и передатчиком T5750, работающими на частоте 868 МГц. Он состоит из базовой платы на основе 4-разрядного микроконтроллера семейства MARC4, платы приемника и платы передатчика (рис. 10). Приемник и передатчик программируются через внешний компьютер под управлением программного обеспечения передатчика или приемника соответственно, поставляемого вместе с отладочным комплектом.

Программное обеспечение передатчика позволяет устанавливать скорость передачи данных, тип модуляции, тестовое слово и т. д.

После записи программного кода в передатчик плата передатчика работает независимо и может быть снята с базовой платы. Программное обеспечение приемника имеет средства оценки передачи данных (гистограммы, временные таблицы). Приемник работает только совместно с базовой платой. Соответствующие светодиоды индицируют включение питания, правильность тестового слова, соответствие телеграммы установленному временному окну.

Отладочный комплект ATAK4015744

Отладочный комплект ATAK4015744 включает в себя платы приемника T5744 и передатчика AT86RF401, образцы AT86RF401 и T5744, необходимые программные средства для разработки двунаправленной передачи данных. Программное обеспечение позволяет передавать передатчику уникальный 8-битовый код, соответствующий одной из четырех кнопок платы передатчика. Он содержит идентификационный код кнопки и данные о состоянии батарейного элемента. Приемник T5744 демодулирует радиосигнал в цифровую форму и передает его для обработки в AT86RF401.

После обработки сигнала двоичное представление кода нажатой клавиши и статус батарейного элемента отображаются с помощью трех светодиодов. В наборе используется манипуляция включение-выключение (OOK) для модуляции несущей и ШИМ для кодирования цифровой информации.

Плата передатчика имеет в своем составе AT86RF401, кнопки, держатель батареи, печатную антенну, разъем, дискретные компоненты. Внутрисхемное программирование (ISP) возможно через интерфейс SPI с помощью 6-полосного ленточного кабеля, подсоединяемого к COM-порту PC. Плата приемника имеет в своем составе две микросхемы T5744 и AT86RF401, держатель батарейного элемента, печатную антенну, разъем, дискретные компоненты. Сохранена возможность реализации функции RSSI приемника T5744, которая не используется в отладочном комплекте.

Три светодиода подсоединены к AT86RF401 и зажигаются при получении соответствующим образом промодулированного сигнала.

T5744 имеет вывод для антенны с одним вхо-дом. Плата приемника содержит средства для согласования цепи с печатной антенной на плате или простой штыревой антенной l/4. Печатная антенна не согласована с импедансом 50 Ом цепи, она предназначена для демонстрации работы только на коротких расстояниях. Согласовать импеданс (и получить большее расстояние связи) возможно отсоединением печатной антенны и подключением антенны l/4.

В наборе применено ШИМ-кодирование 1/3:2/3, которое может быть изменено программно. 1/3:2/3 означает, что «1» представляется первой 1/3 периода, содержащей радиосигнал, а последние 2/3 периода не содержат сигнала. Для «0», наоборот, первые 2/3 не содержат сигнала, а последняя 1/3 содержит. Сообщение состоит из 2 байт: преамбулы (0xFFFE) и байта данных (старшая половина байта содержит статус батареи, а младшая — идентификационный номер кнопки).

Байт данных повторяется 3 раза. Идентификационные номера кнопок кодируются следующим образом: кнопка 0 — 0001, кнопка 1— 0011, кнопка 2 — 0111, кнопка 3 — 1111. Такие идентификационные номера позволяют однозначно идентифицировать каждую кнопку и при сдвиге одного бита ошибки идентификации не возникает. Бит-таймер выполняет функцию манипуляции передатчика, обеспечивая синхронность модуляции усилителем мощности.

Приемник находится во включенном состоянии постоянно, поэтому он может реагировать на шум. Микроконтроллерная часть AT86RF401 должна проверять каждый фронт с помощью бит-таймера для определения полезного сигнала. При использовании ШИМ-кодирования бит может быть определен как «1» или «0» путем измерения интервала от переднего до заднего фронта (рис. 12).

Приемопередатчик

Отдельно в ряду радиочастотной продукции Atmel стоит приемопередатчик AT86RF211 (таблица 5), предназначенный для работы с внешним МК AVR. Это недорогое решение для беспроводных применений (телеметрия, датчики) для скоростей до 64 кбит/с и полудуплексной передачи. Расстояние передачи составляет до 30 метров в закрытом помещении и до 300 метров в открытом пространстве.

Таблица 5. Приемопередатчик фирмы Atmel

НаименованиеЧастота передачи, МГцСкорость передачи данныхВыходная мощность, дБмТок потребленияНапряжение питания, ВКорпусТемпературный диапазон, °C
AT86RF211915/868/43364 кбит/с10/12/14 0,5 мкА–35 мА2,4–3,75TQFP48–40…+85

Для работы на частотах 433, 868 и 915 МГц используется один приемопередатчик, выбор частоты осуществляется подключением различных внешних элементов. Имеется функция цифровой подстройки частоты несущей с шагом 200 кГц. Из блок-схемы AT86RF211 (рис. 13) видно, что из внешних компонентов необходим только кварцевый резонатор, керамический фильтр, антенно-согласующие компоненты и фильтрующие компоненты питания.

Все необходимые радиочастотные блоки интегрированы в AT86RF211, что позволяет упростить разработку платы приемопередатчика и позволяет сократить затраты на производство соответствующих компонентов. Конструкция AT86RF211 позволяет избежать типичных проблем, возникающих при моделировании устройств беспроводной связи, например, изменения частоты при электростатическом воздействии от рук пользователя или помещении устройства в корпус.

Структура приемника супергетеродинная, двойного преобразования. AT86RF211 включает в себя переключатель режимов прием/передача (Rx/Tx) со временем переключения менее 200 мкс. Имеются также цифровая функция RSSI и функция контроля значения напряжения батарейного элемента.

AT86RF211 содержит встроенный синтезатор, ФАПЧ, ГУН, имеет 8 цифровых уровней выходной мощности. Он поддерживает ЧМн, манчестерское кодирование сигнала не требуется.

Приемопередатчик может работать в нормальном режиме приема-передачи, в независимом режиме «wakeup» и режиме энергосбережения «power down».

В нормальном режиме микросхема конфигурируется через МК, устанавливаются частота и режим (прием или передача). Далее микросхема действует как конвейер: данные, поступающие на вывод DATAMSG, немедленно передаются в эфир (Tx), либо сигнал, поступающий с антенны, демодулируется и передается побитно в МК по тому же выводу DATAMSG (Rx). Данные в кристалле не хранятся и не обрабатываются.

В режиме «wakeup» кристалл устанавливается в специальный режим передачи, называемый sleep. Кристалл периодически запускается по сигналу от внутреннего таймера (отдельная функция, не зависящая от МК, находящегося в режиме power-down) и ожидает данные в виде специального сообщения, формат которого определяется предварительно. При получении правильного сообщения данные сохраняются в AT86RF211 (до 32 бит), и на выводе WAKEUP генерируется сигнал прерывания. В противном случае процедура продолжается.

AT86RF211 имеет несложный интерфейс подключения к МК, при котором его можно рассматривать как внешний периферийный узел МК. Обмен данными между AVR МК и РЧ-модулем AT86RF211 осуществляется через 3 регистра ввода-вывода общего назначения МК, которые используются для чтения и записи данных в 16 внутренних регистров AT86RF211. 8 регистров AT86RF211 используются для конфигурирования нормального режима обмена данными, 4 регистра для режима «wake-up», 4 регистра для реализации специальных функций, определяемых конечным приложением. Размеры регистров варьируются от 32 бит до 1 бита регистра RESET. Наиболее часто используемые биты расположены в старших разрядах регистров. Режимы чтения и записи позволяют осуществлять доступ к отдельным битам регистра.

Сигналы SLE, SCK и SDATA МК формируют последовательный цифровой интерфейс для управления работой приемопередатчика и могут быть назначены на любые выводы общего назначения AVR. Сигнал SLE (enable/chip select) и SCK (clock) работают на выход, сигнал SDATA является двунаправленным.

Сигнал DATAMSG используется для организации полудуплексной передачи между МК и РЧ модулем (рис. 14).

При организации асинхронного интерфейса UART оба вывода RхD и TхD МК соединяются с двунаправленным вводом-выводом DATAMSG AT86RF211. Так как осуществляется полудуплексная передача, при отсутствии передачи данных вывод TхD должен находиться в высокоимпедансном состоянии.

Вывод DATACLK используется для синхронной передачи и поэтому при использовании UART не задействован.

Для организации синхронной передачи данных между AVR и AT86RF211 необходимо использовать либо интерфейс «bit banging», либо узел SPI.

Интерфейс SPI используется для высокоскоростного обмена данными. Вывод DATACLK AT86RF211 подсоединяется к выводу SCK порта SPI МК (рис. 15). При приеме данных порт SPI работает в режиме slave. Вывод SCK работает в режиме входа и управляется выводом DATACLK AT86RF211. Вывод MOSI порта SPI подсоединяется к выводу DATAMSG AT86RF211. Так как обмен данных происходит в полудуплексном режиме, вывод MISO остается свободным. Вывод SS/ следует подсоединить к «земле». В режиме передачи вывод SCK порта SPI остается в неподключенном состоянии, чтобы избежать конфликта с выводом DATACLK AT86RF211.

При такой организации обмена данными между AT86RF211 и МК следует учитывать скорость передачи по интерфейсу SPI, зависящую от тактовой частоты МК и предделителя.

Если тактовая частота МК велика, может оказаться, что скорость SPI окажется слишком большой для AT86RF211 в режиме передачи, и AT86RF211 не будет успевать передавать данные в эфир. Скорость порта SPI в режиме приема будет всегда совместима с AT86RF211.

Для получения требуемой скорости передачи данных, не накладывающей ограничения на выбор МК по скорости, возможно использование комбинации аппаратной реализации порта SPI для режима приема, имеющего жесткие требования по синхронизации, и аппаратно управляемых вводов-выводов приемопередатчика от таймера (bit banging) для режима передачи.

Также удобно использовать режим аппаратно управляемых вводов-выводов, если МК не имеет периферийных узлов портов UART или SPI. Для реализации такого обмена вывод DATAMSG подсоединяется к любому выводу МК, вывод DATACLK к любому выводу, выполняющему функцию запроса прерывания из внешнего источника. Функция восстановления синхросигнала после сброса обеспечивает появление фронта тактового сигнала в середине получаемого бита данных, по которому инициализируется прерывание.

Для всех вариантов последовательного подключения выводы SDATA, SCK и SLE AT86RF211 подключаются к вводам-выводам общего назначения МК. Если используется экономичный режим питания (standby), вывод WAKEUP должен быть подсоединен к выводу МК с функцией запроса прерывания из внешнего источника.

Отладочный комплект AT86RF211

Отладочный комплект AT86RF211-DKххх107 (рис. 16) предназначен для быстрой и простой разработки системы на базе AT86RF211 и AVR МК 8-бит AT90LS8535. Отладочный комплект содержит два одинаковых модуля. Каждый модуль состоит из базовой платы, имеющей в своем составе AVR МК, ЖКИ, кнопку, переключатель, датчик освещенности и несколько светодиодов, а также дочерней платы РЧ-модуля, состоящей из AT86RF211, соответствующей обвязки и гибкой штыревой антенны, которая может быть отсоединена для подключения тестового оборудования. МК AT90LS8535 поставляется с запрограммированной демо-версией, которая передает между двумя модулями данные об освещенности, полученные с помощью интегрированного АЦП МК. Исходные коды для этой и других программ на языке С поставляются вместе с комплектом.

Отладочный комплект следует заказывать на конкретную частоту: 915 МГц, 868 МГц или 433 МГц. Базовая плата одинакова для всех комплектов, отличаются только дочерние платы РЧ-модуля.

На РЧ-модуле отладочного комплекта имеется ПАВ-фильтр, фильтр первой ПЧ 10,7 МГц и фильтр второй ПЧ 455 кГц. Конструкция модуля обеспечивает узкополосную передачу, высокую избирательность и большую дальность связи. Из-за полосы фильтра второй ПЧ 455 кГц скорость передачи данных ограничена 20 кбит/с.

Для применений, требующих скорости данных более 64 кбит/с и, соответственно, более широкой полосы, следует заменить на плате фильтр второй ПЧ на конденсатор. Отладочный комплект сопровождается необходимой документацией для разработки различных встроенных приложений.

Отдельно поставляются дочерние платы РЧ-модулей для дальней связи со штыревой антенной (рис. 17) и для небольшой дальности связи с печатной антенной (рис. 18).

Дочерние платы совместимы с отладочным комплектом. Gerber-файлы, список компонентов и принципиальные схемы поставляются вместе с дочерними платами.
