ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
RC-FS10 (Remote communicator)
RS-MGR1 (System Manager)

Цены и наличие товара Вы можете уточнить здесь

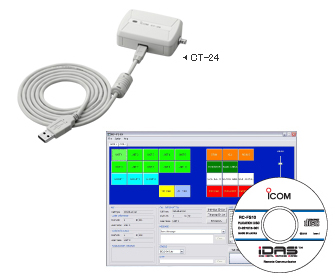

RC-FS10 (Remote communicator)

RC-FS10









Описание

Virtual Radio/Dispatch Software for an IDAS™ NXDN™
Multi-Site Trunking & Conventional System

The RC-FS10 Remote Communicator creates a virtual radio/simple dispatcher on a Windows®-based PC. It allows you to remote access IDAS NXDN repeaters via an IP network and communicate with IDAS NXDN radio terminals even from outside of the radio coverage area.

The RC-FS10 can be used not only for an IDAS NXDN trunking system, but also an IDAS NXDN conventional system*.

* To use the RC-FS10 in an IDAS trunking system, either the UC-FR5000 #03 (for trunking system) or the UC-FR5000 #02 (for conventional system) is required to be installed in the IC-FR5000/FR6000 repeater.

software image

Multi-site system

Характеристики

Системные рекомендации

Операционная система Windows® XP SP3 или позднее (32-bit)
Windows Vista® SP2 или позднее (32-bit/64-bit),
Windows® 7 (32-bit/64-bit)
CPU Intel® Pentium® 4 1.6ГГц CPU или лучше
Memory 512MB или больше (для Windows® XP)
1GB или большеr (для Windows Vista® и Windows® 7)
Дисковое пространство 100MB свободного места на диске
Аудио DirectSound совместимое аудио
(Частота отклика до 20кГц, частота дискретизации 48кГц)
Разрешение экрана 1024x768пикселей или более
Прочее CD-ROM, USB 2.0 порт,
10Mbps или быстрее сетевой интерфейс,
спикер, микрофон и наушники


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.
Icom, Icom Inc. и логотип Icom являются зарегистрированными торговыми марками Icom Incorporated (Япония) в Соединенных Штатах, Великобритании, Германии, Франции, Испании, России, Японии и / или других странах. IDAS является торговой маркой Icom Incorporated. Microsoft Windows и Windows Vista являются зарегистрированными товарными знаками или товарными знаками корпорации Microsoft в США и / или других странах. Intel и Pentium являются товарными знаками корпорации Intel в США и других странах.


Опции

Схема подключения

Connection Diagram

PTT Адаптер микрофона

CT-23

CT-23



AC Адаптер

BC-147

BC-147SA/SE

12В/200мА


Микрофон

HM-152

HM-152



Настольный микрофон

SM-26

SM-26

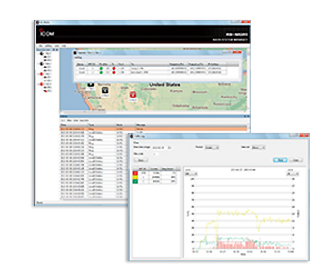

RS-MGR1 (System Manager)

RS-MGR1





Описание

Remote System Manager Software
for IDAS™ NXDN™ Multi-Site Trunking System

network image

The RS-MGR1 system manager software allows you to obtain air time information, network connectivity/statistics and hardware status of the IDAS multi-site trunking repeater sites using syslog messages. The RS-MGR1 stores received syslog messages and reports and analyzes them to assist in system administration and troubleshooting.

Features

  • Repeater properties show condition summary, system information, interface (traffic statistics), repeater condition details (TX/RX PLL unlock, power supply voltage, internal temperature and fan status) and ping status of each repeater
  • Registration log, communication log, traffic log and search log can be filtered by date, user ID, call type and site code*
  • E-mail alert notification can be sent to the administrator, if an alarm or disconnect occurs or clears
  • The “Mesh ping status” shows the connectivity by sending ping commands in all combinations of repeater sites
  • The “Version list” shows the repeaters firmware revision listThe “Map window” shows repeater site icons laid out on a image file such as a map or network diagram
  • USB flash drive containing the software and for the hardware key protection
  • SR-VPN1 VPN router can be monitored on the RS-MGR1 by syslog

* Filter items differ from log types


software image


Характеристики

Системные рекомендации

Операционная система Windows Vista® SP2 или позднее
Windows® 7 SP1 или позднее,
Windows® 8 (Except Windows RT),
Windows Server® 2003 SP2 или позднее,
Windows Server® 2008 SP2 или позднее,
Windows Server® 2008 R2 SP1 или позднее,
Windows Server® 2012
Память 2GB или больше
Дисковое пространство 500GB минимум места на диске
20MB × Количество ретрансляторов × дней хранения журналов+ 100GB рекомендуется
Разрешение экрана 1280×1024 пикселей или более
LAN 100Mbps или быстрее(Требуется статический IP)
Other USB 2.0 порт, звуковая карта и динамик UC-FR5000 MCU версияя 4.00 или позднее

As of April, 2013.

Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.
Icom, Icom Inc. и логотип Icom являются зарегистрированными торговыми марками Icom Incorporated (Япония) в Соединенных Штатах, Великобритании, Германии, Франции, Испании, России, Японии и / или других странах. IDAS является торговой маркой Icom Incorporated. Microsoft Windows и Windows Vista являются зарегистрированными товарными знаками или товарными знаками корпорации Microsoft в США и / или других странах. Intel и Pentium являются товарными знаками корпорации Intel в США и других странах.
