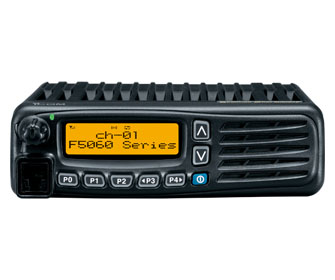

ICOM IC-F5061, ICOM IC-F6061

IC-F5061D


IC-F5061vhf
IC-F6061uhf

IP54MIL-STD 810

Описание

Профессиональный многорежимный цифровой трансивер

Эта линейка оборудования разработана специально для служб общественной безопасности, а также транспортных коммерческих структур. Линейка станций IC-F5061D предусматривает работу в крупных многорежимных коммуникационных приложениях, включая системы IDAS с шагом каналов 6.25 кГц.

Встроенные функции LTR режима.

Встроенный режим LTR позволяет осуществлять групповые, индивидуальные и телефонные вызовы корреспондентов. Предусмотрено использование MDC сигналов в рамках LTR.

Совместимость с системой IDAS 6.25 кГц. При установке опциональных устройств UT-126H (в серию с литерой D модуль установлен по умолчанию),станция может успешно функционировать в режиме IDAS 6.25 кГц.

Встроенные наиболее популярные сигнальные системы

В трансивере могут быть использованы 2-тоновых, 5-тоновые, CTCSS и DTCS функции для создания необходимых рабочих групп и эффективного использования частотного ресурса. До десяти 2-тоновых и восьми 5-тоновых кодов может быть декодировано в единственном рабочем канале.

Прочие функции

  • Одинокий работник
  • Встроенный маскиратор речи инверсного типа (установка опций UT-109R/UT-110R)
  • Большой точено матричный многофункциональный ЖК-дисплей
  • Восемь ячеек памяти DTMF автодозвона

Характеристики

Основные



IC-F5061

IC-F6061

Диапазон частот
(в зависимости от версии)
136-174 МГц
400–470 МГц
450–512 МГц
Количество каналов
512 каналов/128 зон
Интервал каналов
(в зависимости от версии)
12.5/25, 15/30
6.25 кГц
12.5/25
6.25 кГц
Тип излучения
16K0F3E,
11K0F3E,
8K10F1E/D,
4K00F1E/D*1

(*1 Цифровой)

16K0F3E,
11K0F3E,
11K0F7E/D*2,
8K10F1E/D,
4K00F1E/D*1

(*1 Цифровой
*2 В зависимости от версии)

Потребляемый токTx
14A/7A (50/25Вт)
14A/7A (45/25Вт)
RxРежим ожидания
300 мА
Макс. аудио
1.2A
Размеры
(без учета выступающих частей; Ш×В×Т)
160×45×150 мм;
6.3×1.77×5.91
Вес (приблиз.)
1.3кг; 2.9lb

Передатчик



IC-F5061

IC-F6061

Выходная мощность
50Вт
45Вт
Побочное излучения
75дБ
Стабильность частоты
±1.0ppm
Гармонические искажения аудио
3% типичный
40% отклонение
FM шум и помехи
45дБ (W)
40дБ (N)

Приемник



IC-F5061

IC-F6061

Чувствительность при 12дБ SINAD
0.25мкВ (аналог.),
0.20мкВ (цифр. 5% BER)
Избирательность по соседнему каналу (W/N)
85/75дБ
AF выходная мощность
(на 5% искажений при нагрузке 8 Ом)
4Вт

Функции для сравнения



IC-F5061
IC-F6061

Количество слотов 2*
CTCSS/ DTCSкодер Доступно
декодер Доступно
2-Toneкодер Доступно
декодер Доступно
5-Toneкодер Доступно
декодер Доступно
DTMF автодозвон Доступно
DTMF декодер Доступно**
Голосовой скремблерИнверсионный Доступно
Инверсия спектра UT-109R
Ролинговый UT-110R
APCO P25 цифр. -
AES шифрование -
DES шифрование -
IDAS цифр. UT-126H
MPT 1327 -
MDC 1200 Доступно
LTR™ trunking Доступно
PassPort -

* Один для цифрового модуля UT-119H и второй для дополнительной модульной платы.
** Возможный как своего рода формат С 5 тонами.

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Защита от дождя
506.4 I*
Колебания
514.5 I
Противоударность
516.5 I

* Тест защиты от дожды выполнялся только на контроллере RMK-3.

Также встречается эквивалент MIL STD 810 -C, -D и -E.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Разделительный комплект

RMK-3

RMK-3



Разделительные кабели

OPC-607

OPC-607

(3м; 9.8ft)
OPC-608

OPC-608

(8м; 26.2ft)
OPC-609

OPC-609

(1.9м; 6.2ft)


Кабели постоянного тока

OPC-1132

OPC-1132

(3м; 9.8ft)
OPC-1132

OPC-347

(7м; 23ft)


Ручные микрофоны

HM-152

HM-152

HM-152T

HM-152T

С DTMF клавиатурой
HM-148

HM-148

Сверхпрочного типа


Настольный микрофон

SM-26

SM-26





Внешние динамики

SP-30

SP-30

SP-35

SP-35

2м кабель
SP-35L

SP-35L

6м кабель


Дополнительные модули

UT-109R

UT-109R

Голосовой скремблер
(Инверсия спектра)
UT-110R

UT-110R

Голосовой скремблер
(Ролинговый)

UT-126H

IDAS цифровой модуль




ICOM IC-F5062, ICOM IC-F6062

IC-F5062


IC-F5062vhf
IC-F6062uhf

IP54MIL-STD 810

Описание

MULTI-MODE, MULTI-FEATURED PROFESSIONAL MOBILE

Designed for public safety, transportation and delivery service users, the IC-F5062 series offers advanced multi-mode operations, improved scanning, flexible installation suitable for mobile and base stations. Just try and outgrow this radio!

Built-in versatile tone signaling

Use the built-in CTCSS, DTCS, 2-Tone 5-Tone or BIIS 1200 capability to set up your own talk groups, and have your radio standby quietly when other groups are talking. Up to 10 2-Tone, 8 5-Tone codes can be decoded on a single memory channel.

Dot-matrix, multi-function LCD

The IC-F5062 series has a large dot-matrix display to show information with high visibility characters. 4 watts front mounted speaker delivers clear and loud audio.

IP54 dust-protection and splash resistance (Controller only)

When used with the optional separation kit, RMK-3, and separation cable, the front panel of the IC-F5062 series can be detached from the main unit. The control head has dust-protection and splash resistance construction equivalent to IP54.

IDAS digital mode ready

The NXDN CAI-based IDAS digital mode is available with the optional UT-126H digital unit.

Mode dependent scan

In the normal mode scan, you can select a scanning list independent to the channel setting. In the mode dependent setting, the scanning list is automatically selected according to the operating channel. It is convenient when you change operating каналов or move to a different operating area, you don't need to change the scanning setting.

Other features

  • Nuisance delete
  • Built-in inversion-type voice scrambler and optional UT-109R/UT-110R available
  • Built-in basic LTR™ trunking and MDC 1200 capability* (* В зависимости от версии)
  • 8 DTMF autodialing memories and ANI function
  • D-Sub accessory connector, ignition sensing line
    and more...

Характеристики

Основные



IC-F5062

IC- F6062

Диапазон частот
(в зависимости от версии)
136–174 МГц
400-470 МГц
Количество каналов
512 каналов/128 зон
Интервал каналов
(в зависимости от версии)
25/20/12.5кГц
6.25кГц
Тип излучения
16K0F3E, 14K0F3E, 8K50F3E,
4K00F1E/D*(* Цифровой)
Потребляемый токTx
7A
RxРежим ожидания
300мА
Макс. аудио
1.2A
Размеры
(без учета выступающих частей; Ш×В×Т)
160×45×150 мм
Вес (приблиз.)
1.3кг

Передатчик



IC-F5062

IC- F6062

Выходная мощность
25Вт
Побочное излучения
0.25мкВт (≦1ГГц)
Стабильность частоты
±1.5кГц
Гармонические искажения аудио
3% типичный
40% отклонение

Приемник



IC-F5062

IC- F6062

Чувствительность при 20дБ SINAD
–4dBмкВ
Избирательность по соседнему каналу (W/M/N)
85/83/75дБ
AF выходная мощность
(на 5% искажений при нагрузке 4 Ом)
4Вт

Функции для сравнения



IC-F5062
IC-F6062

Количество слотов 2*
CTCSS/ DTCSкодер Доступно
декодер Доступно
2-Toneкодер Доступно
декодер Доступно
5-Toneкодер Доступно
декодер Доступно
DTMF автодозвон Доступно
DTMF декодер Доступно
Голосовой скремблерИнверсионный Доступно
Инверсия спектра UT-109R
Ролинговый UT-110R
IDAS dPMRTier 2 Mode1/2 -
Tier 2 Mode 3 -
IDAS NXDNОбычный UT-126H
Single-site type
D trunking
UT-126H
Multi-site type D
trunking
UT-126H
MPT 1327 -
BllS 1200 Доступно
MDC 1200 Доступно
LTR™ trunking Доступно

* Один для цифрового модуля IDAS и второй для дополнительной модульной платы.

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Защита от дождя
506.4 I*
Колебания
514.5 I
Противоударность
516.5 I
Shock Transit Drop
516.5 IV

* Тест защиты от дожды выполнялся только на контроллере RMK-3.

Также встречается эквивалент MIL STD 810 -C, -D и -E.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Разделительный комплект и кабель

RMK-3

RMK-3

(требуется OPC-609)
OPC-609

OPC-609

(1.9м; 6.2ft)


Кабели постоянного тока

OPC-1132A

OPC-1132A

(3м; 9.8ft)
OPC-347

OPC-347

(7м; 23ft)


Ручные микрофоны

HM-152

HM-152

HM-152T

HM-152T

С DTMF клавиатурой.
HM-148

HM-148G

Сверхпрочного типа
HM-148T

HM-148T

Сверхпрочного типа c DTMF клавиатурой.

Настольный микрофон

SM-26

SM-26



Внешние динамики

SP-30

SP-30

SP-35

SP-35

2м кабель
SP-35L

SP-35L

6м кабель


Дополнительные модули

UT-109R

UT-109R

Модуль шифратора телефонных сигналов
(Инверсия спектра)
UT-110R

UT-110R

Модуль шифратора телефонных сигналов
(Ролинговый)

UT-126H

NXDN CAI-based IDAS цифр. модуль




ICOM IC-F5063, ICOM IC-F6063

IC-F5063


IC-F5063(25Вт)vhf
IC-F6063(25W)uhf

IP54MIL-STD 810

Описание

У радиостанций Icom IC-F5063/IC-F6063 улучшены технические характеристики для профессиональной радиосвязи. Модели  имеют возможность работать в конвенциональном, LTR и цифровом режимах.В зависимости от модификации рации Icom IC-F5063/IC-F6063 совместимы с системой MDC 1200 или BIIS 1200.Радиостанция Icom F 5063 имеет широкий диапазон рабочих частот.512 каналов памяти Icom IC 5063 позволяют быстро найти необходимый канал, разделенный на 128 зон.Подсветка дисплея стандартного янтарного цвета.Рация  сделана из литого алюминиевого каркаса и корпуса, передняя панель из ударопрочного пластика.Новый высокопрочный коммуникатор НМ-148 в Icom IC-F5063/IC-F6063 обладает большей надежностью и устойчивостью к силовым нагрузкам.Радиостанция  отвечает требованиям IP54 защиты от пыли и влаги.

Функции радиостанции Icom IC-F5063/IC-F6063

•На ЖК-дисплее с подсветкой при любой освещенности четко высвечивается вся оперативная информация.А благодаря точечной матрице в Айком IC-F5063/IC-F6063 хорошо различимы символы.

•Различные режимы сканирования, в том числе режим избирательного сканирования, при котором автоматически проверяется и измеряется мощность уровня сигнала ретрансляторов и осуществляется оптимальный выбор базовой станции с максимальным уровнем сигнала.

•4 Вт динамик позволяет использовать устройство на расстоянии до 8 метров от радиостанции.

•Встроен индивидуальный серийный номер (ESN).

•Запоминание до 8 DTMF номеров.

•Полностью совместима по функциональности с радиостанциями IC-F3063S/F4063S, IC-F3063T/F4063T.

•Возможность перепрограммирования ПЗУ (Flash CPU).

  Рация Айком IC-F5063/IC-F6063 имеет :

  • Встроенные кодеры/декодеры 2/5-тоновой сигнальной системы,
  • CTCSS (тональный шумоподавитель),
  • DTCS (кодовый шумоподавитель).
  • Компрессор речевого сигнала и
  • Скремблер инверсного типа.
  • Функция радиоблокирование/отключение не даст использовать радиостанцию Icom IC 5063, при ее утере.

Характеристики

Основные



IC-F5063

IC-F6063

Диапазон частот
(в зависимости от версии)
136-174 МГц
400–470 МГц
450–520 МГц
Количество каналов
512 каналов/128 зон
Интервал каналов
(в зависимости от версии)
12.5/25, 15/30
6.25 кГц
12.5/25
6.25 кГц
Тип излучения
16K0F3E,
11K0F3E,
8K10F1E/D,
4K00F1E/D*
(* Цифровой)
16K0F3E,
11K0F3E,
11K0F7E/D,
8K10F1E/D,
4K00F1E/D*
(* Цифровой)
Потребляемый токTx
14A/7A (50/25Вт)
14A/7A (45/25Вт)
RxРежим ожидания
300 мА
Макс. аудио
1.2A
Размеры
(без учета выступающих частей; Ш×В×Т)
160×45×150 мм
6.30×1.77×5.91
Вес (приблиз.)
1.3кг; 2.9lb

Передатчик



IC-F5063

IC-F6063

Выходная мощность
25Вт
Побочное излучения
75дБ
Стабильность частоты
±1.0ppm
Гармонические искажения аудио
3% типичный
40% отклонение
FM шум и помехи
45дБ (W)
40дБ (N)

Приемник



IC-F5063

IC-F6063

Чувствительность при 12дБ SINAD
0.25мкВ (аналог.),
0.20мкВ (цифр. на 5% BER)
Избирательность по соседнему каналу (W/N)
85/75дБ
AF выходная мощность
(на 5% искажений при нагрузке 8 Ом)
4Вт

Функции для сравнения



IC-F5063
IC-F6063

Количество слотов 2*
CTCSS/ DTCSкодер Доступно
декодер Доступно
2-Toneкодер Доступно
декодер Доступно
5-Toneкодер Доступно
декодер Доступно
DTMF автодозвон Доступно
DTMF декодер Available**
Голосовой скремблерИнверсионный Доступно
Инверсия спектра UT-109R
Ролинговый UT-110R
APCO P25 цифр. -
AES шифрование -
DES шифрование -
IDAS цифр. UT-126H
MPT 1327 -
MDC 1200 Доступно
LTR™ trunking Доступно

* Один для цифрового модуля UT-126H и один для платы дополнительного модуля.
** Возможный как своего рода формат С 5 тонами.

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4-3 I
Минимальная температура эксплуатации
502.4-3 II
Тепловой удар
503.4 I
Защита от дождя
506.4 I*
Колебания
514.5 I
Противоударность
516.5 I

* Тест защиты от дожды выполнялся только на контроллере RMK-3.

Также встречается эквивалент MIL STD 810 -C, -D и -E.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Разделительный комплект

RMK-3

RMK-3



Разделительные кабели

OPC-607

OPC-607

(3м; 9.8ft)
OPC-608

OPC-608

(8м; 26.2ft)
OPC-609

OPC-609

(1.9м; 6.2ft)
OPC-726

OPC-726

(5m; 16.4ft)

Кабели постоянного тока

OPC-1132

OPC-1132

OPC-347

OPC-347



Ручные микрофоны

HM-152

HM-152

HM-152T

HM-152T

С DTMF клавиатурой
HM-148

HM-148

Сверхпрочного типа
HM-148T

HM-148T

Сверхпрочного типа c DTMF клавиатурой

Настольный микрофон

SM-26

SM-26





Внешние динамики

SP-30

SP-30

SP-35

SP-35

2м кабель
SP-35L

SP-35L

6м кабель


Дополнительные модули

UT-109R

UT-109R

Модуль шифратора телефонных сигналов
(Инверсия спектра)
UT-110R

UT-110R

Модуль шифратора телефонных сигналов
(Ролинговый)

UT-126H

IDAS NXDN цифровой модуль




ICOM IC-F5021, ICOM IC-F6021

IC-F5021


IC-F5021(50W)vhf
IC-F6021(45W)uhf

MIL-STD 810MDC

Описание

Features, Performance, Value For the Everyday LMR User

The IC-F5021 series is ideal for small-to-mid sized systems for public safety, large industry to light commercial users. The IC-F5021 series offers multiple signaling, advanced scanning,
improved external channel control capability and wide frequency coverage packed in a compact body. This rugged mobile easily exceeds your expectations with its reliable performance and communication quality.

128 memory каналов

128 каналов (Макс.) separated into 8 memory зон. Memory каналов can be identified with the 8-character channel name and selected easily with the up/down buttons.

Front mounted speaker

4 watts front mounted speaker delivers clear and loud audio. With the speaker facing the operator, audio can be clearly heard without impediment during operation.

6 programmable buttons

A pair of up/down and P0–P3 function assignable buttons allow you to customize functions to meet specific needs. An independent volume knob offers simple, convenient operation.

MIL grade rugged construction

The tough aluminum die-cast chassis and polycarbonate front panel have been tested to the MIL standard 810F. With this heavy-duty construction, the IC-F5021 series provides reliable operation over the long term in all manners of rugged environments.

Most popular signalings built-in

Use the built-in 2-Tone, 5-Tone, CTCSS and DTCS capabilities as standard to set up your own talk groups, PTT ID and quiet stand-by when others are talking. The IC-F5021 series has added CTCSS/DTCS high speed decode and 2-Tone decode accuracy.

MDC 1200 compatible

The following MDC features are available with the built-in MDC signaling.

  • PTT ID (TX/RX)
  • Radio check (RX)
  • Radio stun (RX)
  • Radio revive (RX)
  • Emergency TX/RX (No ACK)
  • 5 alias table (Макс.)

Multiple 2-Tone, Multiple 5-Tone

Up to ten 2-Tone and eight 5-Tone codes can be decoded on a channel. When a matched tone is received, the following items are programmable for each code.

  • Beep sound
  • Answer back
  • Scan
  • Bell icon
  • Radio stun/kill/revive

Radio kill, stun and revive

The radio kill/stun functions disable a lost or stolen radio over the air, eliminating security threats from undesired listeners. When the stun command is received, all functions will be temporary locked out until the revive command is received or the unlock password is entered.

Функция одинокий работник

When the radio is not operated for a preset period, the radio sounds a beep and requires you to push any button. If the radio is still not operated for a specified wait period, an emergency signal automatically transmits and informs co-workers that something may have happened to the individual worker.

Mode dependent scan

In the mode dependent setting, the scanning setting is dependent on the operating channel. When you change the operating channel, the scanning list automatically changes to the list set for that channel. It is convenient when you move to a different operating area and change operating channel, you don’t have to change the scanning setting.

Tx channel setting and Talk back function

The Tx channel setting allows you to program a transmission channel while scanning. Start channel, last detected channel, priority and preprogrammed channel are selectable. Prior to the Tx channel setting, the talk back function allows you to talk on the last detected channel, while scanning resumes after a preset time. The user can easily make a quick response with this function.

Wide frequency coverage

The IC-F5021 series covers a wide frequency range in one version (VHF 136– 174МГц, UHF 400–470 or 450–512МГц).

Optional unit

The IC-F5021 series has a 40-pin option slot for adding an optional unit. Optional voice scrambler units, UT-109R or UT- 110R provide secure private conversation. Optional DTMF decoder unit, UT-108R offers DTMF decode capability.

External memory channel control with optional ACC cable

With the optional OPC-1939 D-SUB 15- pin ACC cable, the IC-F5021 series can be programmed to control an operating channel from an external device (up to 16 preprogrammed каналов). The ACC connector also provides an ignition sensing function, external PTT, PC command, horn honk, audio output and modulated signal input depending on programming.

Other features

  • Wide/narrow (25/12.5кГц) channel spacing
  • Embedded ESN
  • ±2.5ppm frequency stability
  • Microphone hanger action programmable
  • Optional DTMF microphone (HM-152T)
  • 8 DTMF autodial memories
  • BIIS 1200 PTT ID transmission
  • Power-on password function
  • Nuisance delete function
  • Time-out-timer, Lock-out penalty timer and more

Характеристики

Основные



IC-F5021

IC-F6021

Диапазон частот
136-174 МГц
400–470 МГц
450–512 МГц
Количество каналов
Макс. 128 Каналов/ 8 зон
Интервал каналов
12.5/25кГц, 15/30кГц
Тип излучения
16K0F3E, 11K0F3E
Потребляемый ток
(приблиз.)
50Вт/45Вт
14.0A
RxРежим ожидания
300 мА
Макс. аудио
1.2A
Размеры
(без учета выступающих частей; Ш×В×Т)
150×40×167.5 мм;
5.91×1.57×6.59
Вес
1.1кг; 2.4lb

Передатчик



IC-F5021

IC-F6021

Выходная мощность
50Вт
45Вт
Побочное излучения
70дБ
Стабильность частоты
±2.5ppm
Гармонические искажения аудио
3% типичный
40% отклонение
FM шум и помехи
46дБ (W)
40дБ (N)

Приемник



IC-F5021

IC-F6021

Чувствительность при 12дБ SINAD
0.25мкВ
Избирательность по соседнему каналу (W/N)
75дБ/65дБ
AF выходная мощность
(на 5% искажений с нагрузкой 4 Ом)
4Вт

* 25кГц пропускная способность больше не доступна лицензиатам Части 90 FCC для версий США.
  Обратитесь к своему дилеру, если нужна пропускную способность 25 кГц.

Функции для сравнения



IC-F5021
IC-F6021

Количество слотов 1
CTCSS/ DTCSкодер Доступно
декодер Доступно
2-Toneкодер Доступно
декодер Доступно
5-Toneкодер Доступно
декодер Доступно
DTMF автодозвон Доступно
DTMF декодер UT-108R
Голосовой скремблерИнверсионный -
Инверсия спектра UT-109R
Ролинговый UT-110R
APCO P25 цифр. -
AES шифрование -
DES шифрование -
IDAS цифр. -
MPT 1327 -
MDC 1200 Доступно (ограниченая функция)
LTR™ trunking -

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.4 I
Нижний предел давления при использовании
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Колебания
514.5 I
Противоударность
516.5 I


Также встречается эквивалент MIL STD 810 -C, -D и -E.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Ручные микрофоны

HM-152

HM-152

HM-152T

HM-152T

С DTMF клавиатурой
HM-148G

HM-148G

Заземленного типа
HM-148T

HM-148T

Заземленного типа с DTMF клавиатурой

Настольный микрофон

SM-26

SM-26



Внешние динамики

SP-35

SP-35

2м кабель

SP-35L

SP-35L

6м кабель


Дополнительные модули


UT-108R

DTMF Декодер
UT-109R

UT-109R

Голосовой скремблер
(Инверсия спектра)
UT-110R

UT-110R

Голосовой скремблер
(Ролинговый)


ACC Кабель

OPC-1939

OPC-1939

15-pin
OPC-2078

OPC-2078

25-pin

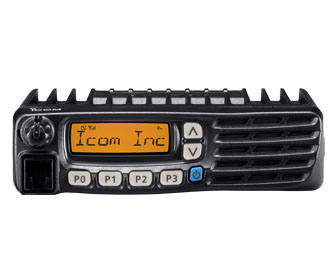

ICOM IC-F5022, ICOM IC-F6022

IC-F5022


IC-F5022(25W)vhf
IC-F6022(25W)uhf

MIL-STD 810MDC

Описание

Features, Performance, Value For the Everyday PMR User

The IC-F5022 series is ideal for small-to-mid sized systems for public safety, large industry to light commercial users. The IC-F5022 series offers multiple signaling, advanced scanning, improved external channel control capability and wide frequency coverage packed in a compact body. This rugged mobile easily exceeds your expectations with its reliable performance and communication quality.

128 memory каналов

128 каналов (Макс.) separated into 8 memory зон. Memory каналов can be identified with the 8-character channel name and selected easily with the up/down buttons.

Front mounted speaker

4 watts front mounted speaker delivers clear and loud audio. With the speaker facing the operator, audio can be clearly heard without impediment during operation.

6 programmable buttons

A pair of up/down and P0–P3 function assignable buttons allow you to customize functions to meet specific needs. An independent volume knob offers simple, convenient operation.

MIL grade rugged construction

The tough aluminum die-cast chassis and polycarbonate front panel have been tested to the MIL standard 810F. With this heavy-duty construction, the IC-F5022 series provides reliable operation over the long term in all manners of rugged environments.

Most popular signalings built-in

Use the built-in 2-Tone, 5-Tone, CTCSS and DTCS capabilities as standard to set up your own talk groups, PTT ID and quiet stand-by when others are talking. The IC-F5022 series has added CTCSS/ DTCS high speed decode.

MDC 1200 compatible

The following MDC features are available with the built-in MDC signaling.
  • PTT ID (TX/RX)
  • Radio check (RX)
  • Radio stun (RX)
  • Radio revive (RX)
  • Emergency TX/RX (No ACK)
  • 5 alias table (Макс.)

Multiple 2-Tone, Multiple 5-Tone

Up to ten 2-Tone and eight 5-Tone codes can be decoded on a channel. When a matched tone is received, the following items are programmable for each code.
  • Beep sound
  • Answer back
  • Scan
  • Bell icon
  • Radio stun/kill/revive

Radio kill, stun and revive

The radio kill/stun functions disable a lost or stolen radio over the air, eliminating security threats from undesired listeners. When the stun command is received, all functions will be temporary locked out until the revive command is received or the unlock password is entered.

Функция одинокий работник

When the radio is not operated for a preset period, the radio sounds a beep and requires you to push any button. If the radio is still not operated for a specified wait period, an emergency signal automatically transmits and informs co-workers that something may have happened to the individual worker.

Mode dependent scan

In the mode dependent setting, the scanning setting is dependent on the operating channel. When you change the operating channel, the scanning list automatically changes to the list set for that channel. It is convenient when you move to a different operating area and change operating channel, you don’t have to change the scanning setting.

Tx channel setting and Talk back function

The Tx channel setting allows you to program a transmission channel while scanning. Start channel, last detected channel, priority and preprogrammed channel are selectable. Prior to the Tx channel setting, the talk back function allows you to talk on the last detected channel, while scanning resumes after a preset time. The user can easily make a quick response with this function.

Wide frequency coverage

The IC-F5022 series covers a wide frequency range in one version (VHF 136– 174, UHF 400–470МГц).

Optional internal units

The IC-F5022 series has a 40-pin option slot for adding an optional internal unit. Optional voice scrambler units, UT-109R or UT-110R provide secure private conversation. Optional DTMF decoder unit, UT-108R offers DTMF decode capability.

External memory channel control with optional ACC cable

With the optional OPC-1939 D-SUB 15- pin ACC cable, the IC-F5022 series can be programmed to control an operating channel from an external device (up to 16 preprogrammed каналов). The ACC connector also provides an ignition sensing function, external PTT, PC command, horn honk, audio output and modulated signal input depending on programming.

Other features

  • BIIS 1200 PTT ID transmission
  • Microphone hanger action programmable
  • Wide, middle and narrow channel spacing (25, 20, 12.5кГц) programmable
  • Optional DTMF microphone (HM-152T)
  • Time-out-timer, lock-out penalty timer and more
  • 8 DTMF autodial memories
  • Power-on password function
  • Nuisance delete function
  • Embedded ESN

Характеристики

Основные



IC-F5022

IC-F6022

Диапазон частот
136–174МГц
400–470МГц
Количество каналов
Макс. 128 Каналов/ 8 зон
Интервал каналов
2.5/20/25кГц
Тип излучения
16K0F3E, 14K0F3E, 8K50F3E
Потребляемый ток
(приблиз.)
Tx25Вт
5.0A
RxМакс. аудио
0.7A
Режим ожидания
250мА
Размеры
(без учета выступающих частей; Ш×В×Т)
150×40×117.5 мм
Вес
0.8кг (приблиз.)

Передатчик



IC-F5022

IC-F6022

Выходная мощность
25Вт
Побочное излучения
0.25мкВт (≤ 1ГГц) 1.0мкВт (> 1ГГц)
Стабильность частоты
±1.5кГц
Гармонические искажения аудио
3% типичный
40% отклонение
FM шум и помехи
-

Приемник



IC-F5022

IC-F6022

Чувствительность при 20дБ SINAD
–4dBмкВ
Избирательность по соседнему каналу (WM/N)
75дБ/75дБ/65дБ
AF выходная мощность
(на 5% искажений с нагрузкой 4 Ом)
4Вт

Функции для сравнения



IC-F5022
IC-F6022

Количество слотов 1
CTCSS/ DTCSкодер Доступно
декодер Доступно
2-Toneкодер Доступно
декодер Доступно
5-Toneкодер Доступно
декодер Доступно
DTMF автодозвон Доступно
DTMF декодер UT-108R
Голосовой скремблерИнверсионный -
Инверсия спектра UT-109R
Ролинговый UT-110R
BllS 1200 Доступно (ограниченая функция)
MPT 1327 -
LTR™ trunking -
IDAS цифр. -

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.4 I
Нижний предел давления при использовании
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Колебания
514.5 I
Противоударность
516.5 I


Также встречается эквивалент MIL STD 810 -C, -D и -E.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Ручные микрофоны

HM-152

HM-152

HM-152T

HM-152T

С DTMF клавиатурой
HM-148G

HM-148G

Заземленного типа
HM-148T

HM-148T

Заземленного типа с DTMF клавиатурой

Настольный микрофон

SM-26

SM-26



Внешние динамики

SP-35

SP-35

2м кабель

SP-35L

SP-35L

6м кабель


Дополнительные модули


UT-108R

DTMF Декодер
UT-109R

UT-109R

Голосовой скремблер
(Инверсия спектра)
UT-110R

UT-110R

Голосовой скремблер
(Ролинговый)


ACC Кабель

OPC-1939

OPC-1939

15-pin
OPC-2078

OPC-2078

25-pin



ICOM IC-F5023, ICOM IC-F6023

IC-F5023


IC-F5023(25W)vhf
IC-F6023(25W)uhf

MIL-STD 810MDC

Описание

128 каналов памяти

128 рабочих каналов памяти в трансивере объединены в 8 зон. Пользователь может запрограммировать наименования каналов длиной до 8 символов и легко устанавливать необходимый канал кнопками вверх/вниз.

Громкоговоритель передней панели

Четкий и громкий прием аудио сигнала обеспечивается мощным 4-ваттным громкоговорителем на передней панели трансивера. Поскольку громкоговоритель направлен на оператора, то прослушивание аудио сигнала существенно упрощается при любых условиях эксплуатации.

Шесть программируемых кнопок

Пара кнопок вверх/вниз, а также четыре кнопки P0-P3 позволяют запрограммировать необходимые функции для ваших приложений. Независимый регулятор громкости обеспечивает простую и удобную эксплуатацию.

Соответствие военным стандартам MIL-STD

Надежное шасси из литого алюминия, а также передняя панель из поликарбоната позволило добиться соответствия оборудования военным стандартам MIL 810F. Трансиверы серии IC-F5023/IC-F6023 будут служить вам надежно и долго в самых жестких рабочих условиях.

Встроенные наиболее популярные сигнальные системы

В трансивере могут быть использованы 2-тоновых, 5-тоновые, CTCSS и DTCS функции для создания необходимых рабочих групп и эффективного использования частотного ресурса. В трансиверах серии IC-F5023/IC-F6023 применены высокоскоростные CTCSS/DTCS декодеры, что существенно повысило надежность распознавания управляющих сигналов.

Совместимость с MDC1200

Следующий набор MDC функций может быть использован в вашей системе:
  • PTT ID (прием/передача)
  • Проверка станции (прием)
  • Инициализация станции (прием)
  • Восстановление станции (прием)
  • Передача/прием аварийного вызова
  • Таблица 5 алиасов.

Использование 2-тоновых и 5-тоновых последовательностей

Трансивер способен декодировать до десяти 2-тоновых и восьми 5-тоновых последовательностей в канале. Если принят совпадающий тон, то трансивер может выполнить одну из заранее определенных для этого кода функций:
  • Генерация звукового сигнала
  • Обратный ответ
  • Сканирование
  • Индикация символа звонка
  • Инициализации/отключения/восстановления станции

Инициализация, отключение и восстановление станции

Функция инициализации и отключения станции позволяют вывести из строя трансивер по эфиру в случае его кражи или попадания в руки нежелательных пользователей. Таким образом существенно повышается безопасность коммуникаций в вашем подразделении. Если получена команда инициализации, то все функции временно блокируются до тех пор, пока не будет получена команда восстановления или не введен специальный пароль.

Функция одинокого работника

Если органы управления трансивера не используются в течение заданного времени, то станция генерирует звуковой сигнал, предлагая пользователю нажать любую кнопку. Если в течение заданного времени пользователь не нажал какой-либо кнопки , то трансивер автоматически передает аварийный сигнал и информирует ваших сотрудников о том, что, возможно, что-то произошло с пользователем.

Другие функции

  • Широкий и узкий шаг каналов (25/12.5 кГц)
  • Встроенный ESN (Электронный серийный номер)
  • Стабильность частоты ±2.5 ppm
  • Программирование функции вешания микрофона на крюк
  • Опциональный DTMF микрофон (HM-125T)
  • Восемь ячеек памяти DTMF автодозвона
  • Передача PTT ID BIIS 1200
  • Ввод пароля при включении
  • Таймер тайм-аута, таймер блокировки и т.д.

Характеристики

Основные



IC-F5023

IC-F6023

Диапазон частот
136–174МГц
400–470МГц
450–520МГц
Количество каналов
Макс. 128 Каналов/ 8 зон
Интервал каналов
12.5/25кГц
Тип излучения
16K0F3E, 11K0F3E
Потребляемый ток
(приблиз.)
Tx
5.0/5.0A (VHF/UHF)
RxМакс. аудио
0.7A
Режим ожидания
250мА
Размеры
(без учета выступающих частей; Ш×В×Т)
150×40×117.5 мм
Вес (приблиз.)
0.8кг

Передатчик



IC-F5023

IC-F6023

Выходная мощность
25Вт
Побочное излучения
70дБ
Стабильность частоты
±2.5ppm
Гармонические искажения аудио
3% типичный
40% отклонение
FM шум и помехи
46дБ (W)
40дБ (N)

Приемник



IC-F5023

IC-F6023

Чувствительность при 12дБ SINAD
0.25мкВ
Избирательность по соседнему каналу (W/N)
75дБ/65дБ
AF выходная мощность
(на 5% искажений с нагрузкой 4 Ом)
4Вт

Функции для сравнения



IC-F5023
IC-F6023

Количество слотов 1
CTCSS/ DTCSкодер Доступно
декодер Доступно
2-Toneкодер Доступно
декодер Доступно
5-Toneкодер Доступно
декодер Доступно
DTMF автодозвон Доступно
DTMF декодер UT-108R
Голосовой скремблерИнверсионный -
Инверсия спектра UT-109R
Ролинговый UT-110R
APCO P25 цифр. -
AES шифрование -
DES шифрование -
IDAS цифр. -
MPT 1327 -
MDC 1200 Доступно (ограниченая функция)
LTR™ trunking -

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.4 I
Нижний предел давления при использовании
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Колебания
514.5 I
Противоударность
516.5 I


Также встречается эквивалент MIL STD 810 -C, -D и -E.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Ручные микрофоны

HM-152

HM-152

HM-152T

HM-152T

С DTMF клавиатурой
HM-148G

HM-148G

Заземленного типа
HM-148T

HM-148T

Заземленного типа с DTMF клавиатурой

Настольный микрофон

SM-26

SM-26



Внешние динамики

SP-35

SP-35

2м кабель

SP-35L

SP-35L

6м кабель


Дополнительные модули


UT-108R

DTMF Декодер
UT-109R

UT-109R

Голосовой скремблер
(Инверсия спектра)
UT-110R

UT-110R

Голосовой скремблер
(Ролинговый)


ACC Кабель

OPC-1939

OPC-1939

15-pin
OPC-2078

OPC-2078

25-pin



ICOM IC-F5023H, ICOM IC-F6023H

IC-F5023


IC-F5023H(50W)vhf
IC-F6023H(45W)uhf

MIL-STD 810MDC

Описание

ICOM IC-F5023H

Радиостанция серии IC-F5023H – это идеальное решение для средних и небольших подразделений служб общественной безопасности, промышленных предприятий и малого бизнеса.
Оборудование серии ICOM IC-F5023H обеспечивает работу множественных сигнальных систем, а также расширенных функций сканирования, управления рабочими каналами, широким частотным перекрытием и все это в компактном и надежном корпусе. Этот мобильный трансивер превзойдет все ваши ожидания в части качества и надежности радиосвязи.

128 каналов памяти

128 рабочих каналов памяти в трансивере объединены в 8 зон. Пользователь может запрограммировать наименования каналов длиной до 8 символов и легко устанавливать необходимый канал кнопками вверх/вниз.

Громкоговоритель передней панели

Четкий и громкий прием аудио сигнала обеспечивается мощным 4-ваттным громкоговорителем на передней панели трансивера. Поскольку громкоговоритель направлен на оператора, то прослушивание аудио сигнала существенно упрощается при любых условиях эксплуатации.

Шесть программируемых кнопок

Пара кнопок вверх/вниз, а также четыре кнопки P0-P3 позволяют запрограммировать необходимые функции для ваших приложений. Независимый регулятор громкости обеспечивает простую и удобную эксплуатацию.

Соответствие военным стандартам MIL-STD

Надежное шасси из литого алюминия, а также передняя панель из поликарбоната позволило добиться соответствия оборудования военным стандартам MIL 810F. Трансиверы серии IC-F5023Н будут служить вам надежно и долго в самых жестких рабочих условиях.

Встроенные наиболее популярные сигнальные системы

В трансивере могут быть использованы 2-тоновых, 5-тоновые, CTCSS и DTCS функции для создания необходимых рабочих групп и эффективного использования частотного ресурса. В трансиверах серии IC-F5023Н применены высокоскоростные CTCSS/DTCS декодеры, что существенно повысило надежность распознавания управляющих сигналов.

Совместимость с MDC1200

Следующий набор MDC функций может быть использован в вашей системе:
· PTT ID (прием/передача)
· Проверка станции (прием)
· Инициализация станции (прием)
· Восстановление станции (прием)
· Передача/прием аварийного вызова
· Таблица 5 алиасов.

Характеристики радиостанции ICOM IC-F5023H

  • Производитель: ICOM
  • Страна производитель: Япония
  • Диапазон частот: 136-174МГц
  • Количество каналов: 128 каналов
  • Шаг сетки частот: 12.5/25 кГц
  • Шаг подстройки сетки частот: 2.5/3.125 кГц
  • Стабильность частоты: ±1.5 кГц
  • Требования к источнику питания: 13.6 В постоянный
  • Потребление тока - при работе на передачу: при максимальной выходной мощности передатчика 10A / при минимальной выходной мощности передатчика 5
  • Потребление тока - при работе на прием: при максимальном уровне громкости 700 мА / в режиме ожидания 250 мА
  • Диапазон рабочих температур: от -30°C до +60°C
  • Габариты (ширина x высота x толщина: 150x40x117.5(167.5) мм
  • Вес: 800 г (1.1кг)
  • Полное сопротивление антенны: 50 Ом (тип SO-239)
  • Выходная мощность: 50 Вт(50 Вт) / 50 Вт(50 Вт)
  • Максимальная девиация частоты: ±2.5 кГц (для шага сетки частот 12.5 кГц) ±5 кГц (для шага сетки частот 25 кГц)
  • Уровень побочных излучений: 0.25 мкВт (ниже 1ГГц), 70 дБ
  • Подавление по соседнему каналу: 70 дБ
  • Разъем для выносной гарнитуры: 8-контактный разъем/600 Ом
  • Чувствительность: 0,25 мкв (эдс) при 20 дБ SINAD
  • Пороговая чувствительность шумоподавителя: -4 дБмкв (эдс)
  • Избирательность по соседнему каналу: 65 дБ (для шага сетки частот 12.5 кГц) 75 дБ (для шага сетки частот 25 кГц)
  • Избирательность по побочному каналу: 70 дБ
  • Интермодуляция: 75 дБ
  • Мощность аудио выхода: 4.0 Вт при искажении 10%с нагрузкой 4 Ома
  • Разъем для выносного динамика: 2-проводный разъем диаметром 3.5 мм / 4 Ома

Характеристики

Основные



IC-F5023H

IC-F6023H

Диапазон частот
136–174МГц
400–470МГц
450–520МГц
Количество каналов
Макс. 128 Каналов/ 8 зон
Интервал каналов
12.5/25кГц
Тип излучения
16K0F3E, 11K0F3E
Потребляемый ток
(приблиз.)
Tx
10.0/11.0A (VHF/UHF)
RxМакс. аудио
0.7A
Режим ожидания
250мА
Размеры
(без учета выступающих частей; Ш×В×Т)
150×40×167.5 мм
Вес (приблиз.)
1.1kg

Передатчик



IC-F5023H

IC-F6023H

Выходная мощность
50Вт
45Вт
Побочное излучения
70дБ
Стабильность частоты
±2.5ppm
Гармонические искажения аудио
3% типичный
40% отклонение
FM шум и помехи
46дБ (W)
40дБ (N)

Приемник



IC-F5023H

IC-F6023H

Чувствительность при 12дБ SINAD
0.25мкВ
Избирательность по соседнему каналу (W/N)
75дБ/65дБ
AF выходная мощность
(на 5% искажений с нагрузкой 4 Ом)
4Вт

Функции для сравнения



IC-F5023H
IC-F6023H

Количество слотов 1
CTCSS/ DTCSкодер Доступно
декодер Доступно
2-Toneкодер Доступно
декодер Доступно
5-Toneкодер Доступно
декодер Доступно
DTMF автодозвон Доступно
DTMF декодер UT-108R
Голосовой скремблерИнверсионный -
Инверсия спектра UT-109R
Ролинговый UT-110R
APCO P25 цифр. -
AES шифрование -
DES шифрование -
IDAS цифр. -
MPT 1327 -
MDC 1200 Доступно (ограниченая функция)
LTR™ trunking -

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.4 I
Нижний предел давления при использовании
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Колебания
514.5 I
Противоударность
516.5 I


Также встречается эквивалент MIL STD 810 -C, -D и -E.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Ручные микрофоны

HM-152

HM-152

HM-152T

HM-152T

С DTMF клавиатурой
HM-148G

HM-148G

Заземленного типа
HM-148T

HM-148T

Заземленного типа с DTMF клавиатурой

Настольный микрофон

SM-26

SM-26



Внешние динамики

SP-35

SP-35

2м кабель

SP-35L

SP-35L

6м кабель


Дополнительные модули


UT-108R

DTMF Декодер
UT-109R

UT-109R

Голосовой скремблер
(Инверсия спектра)
UT-110R

UT-110R

Голосовой скремблер
(Ролинговый)


ACC Кабель

OPC-1939

OPC-1939

15-pin
OPC-2078

OPC-2078

25-pin



ICOM IC-F5011, ICOM IC-F6011

IC-F5011


IC-F5011(50W)vhf
IC-F6011(45W)uhf

MIL-STD 810MDC

Описание

Simple operation, versatile functions & rugged construction for your day-to-day communication needs

Simple operation for instant communication

The IC-F5011 series has 8 каналов. The P0-P3 programmable buttons allows you to customize the radio to suit your needs and convenience.

Most popular signalings built-in

Use the built-in 2-Tone, 5-Tone, MDC 1200, CTCSS and DTCS capabilities as standard to set up your own talk groups and quiet stand-by when others are talking.

Multiple 2-Tone, multiple 5-Tone

Up to ten 2-Tone or eight 5-Tone codes can be decoded on a channel. Features such as stun, kill, revive, answer back, auto TX, scan, audio output are programmable to respond to each tone.

MDC 1200 compatible

The IC-F5011 series has a built-in MDC 1200 for transmitting a PTT ID and emergency* signal and for receiving radio check, stun and revive. Assimilate the radio easily into existing MDC 1200 systems.

* No ACK transmission

Enhanced scan features

The priority scan function allows you to monitor one or two priority каналов while scanning other non-priority каналов. The Tx channel and talk back functions allow you to make a quick response while scanning.

Remote channel control with optional ACC cable

Photo includes optional OPC-2078.
Photo includes optional OPC-2078.The optional ACC cable allows you to connect with various external devices to control audio output, modulated signal input, remote channel control, horn honk and many more functions. OPC-1939 is a D-SUB 15-pin type and OPC-2078 is a D-SUB 25-pin type.

Built military rugged

The IC-F5011 series is tested to MIL-STD 810 F specifications. The radio is built to survive harsh environment and keep working.

Other features

  • 4Вт front mounted speaker
  • Wide frequency coverage (136-174, 400-470 and 450-512МГц)
  • Wide/narrow channel spacing (25, 12.5кГц) programmable
  • Microphone hanger action programmable
  • Optional DTMF microphone (HM-152T)
  • Optional voice scrambler unit, UT-109R or UT-110R
  • DTMF autodial and optional DTMF decoder, UT-108R
  • PC programmable
  • Talk around function
  • Power-on password function
  • Nuisance delete function
  • Time-out-timer, lock-out penalty timer

Характеристики

Основные



IC-F5011

IC-F6011

Диапазон частот
136-174МГц
400-470МГц
450-512МГц
Количество каналов
8 каналов
Интервал каналов
12.5/25кГц, 15/30кГц
12.5/25кГц
Тип излучения
16K0F3E/11K0F3E
Потребляемый ток
(приблиз.)
TxМакс.
(50Вт/45Вт)
10A
11A
RxРежим ожидания
250мА
Макс. аудио
700мА
Размеры
(без учета выступающих частей; Ш×В×Т)
150×40×167.5mm;
5.91×1.57×6.59in
Вес
1.1кг; 2.4lb

Передатчик



IC-F5011

IC-F6011

Выходная мощность
50Вт, 25Вт, 5Вт
(Hi, L2, L1)
45Вт, 25Вт, 4.5Вт
(Hi, L2, L1)
Побочное излучения
70дБ (min.)
70дБ
Стабильность частоты
±2.5ppm
Гармонические искажения аудио
3% типичный
40% отклонение
FM шум и помехи
46/40дБ (Wide/Narrow)

Приемник



IC-F5011

IC-F6011

Чувствительность при 12дБ SINAD
0.25мкВ
Избирательность по соседнему каналу (W/N)
75дБ/65дБ
AF выходная мощность
(на 5% искажений при нагрузке 4 Ом)
4Вт

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.4 I
Нижний предел давления при использовании
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Колебания
514.5 I
Противоударность
516.5 I


Также встречается эквивалент MIL STD 810 -C, -D и -E.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Ручные микрофоны

HM-152

HM-152

HM-152T

HM-152T

С DTMF клавиатурой
HM-148G

HM-148G

Заземленного типа
HM-148T

HM-148T

Заземленного типа с DTMF клавиатурой

Настольный микрофон

SM-26

SM-26



Внешние динамики

SP-30

SP-30

SP-35

SP-35

2м кабель


Дополнительные модули


UT-108R

DTMF Декодер
UT-109R

UT-109R

Голосовой скремблер
(Инверсия спектра)
UT-110R

UT-110R

Голосовой скремблер
(Ролинговый)


ACC Кабели

OPC-2078

OPC-2078

25-pin
OPC-1939

OPC-1939

15-pin




ICOM IC-F5012, ICOM IC-F6012

IC-F5012


IC-F5012(25W)vhf
IC-F6012(25W)uhf

MIL-STD 810MDC

Описание

Simple operation, versatile functions & rugged construction for your day-to-day communication needs

Simple operation for instant communication

The IC-F5012 series has 8 каналов. The P0-P3 programmable buttons allows you to customise the radio to suit your needs and convenience.

Most popular signalings built-in

Use the built-in 2-Tone, 5-Tone, MDC 1200, CTCSS and DTCS capabilities as standard to set up your own talk groups and quiet stand-by when others are talking.

Multiple 2-Tone, multiple 5-Tone

Up to ten 2-Tone or eight 5-Tone codes can be decoded on a channel. Features such as stun, kill, revive, answer back, auto TX, scan, audio output are programmable to respond to each tone.

MDC 1200 compatible

The IC-F5012 series has a built-in MDC 1200 for transmitting a PTT ID and emergency* signal and for receiving radio check, stun and revive. Assimilate the radio easily into existing MDC 1200 systems.

* No ACK transmission

Enhanced scan features

The priority scan function allows you to monitor one or two priority каналов while scanning other non-priority каналов. The Tx channel and talk back functions allow you to make a quick response while scanning.

Remote channel control with optional ACC cable

Photo includes optional OPC-2078.
Photo includes optional OPC-2078.The optional ACC cable allows you to connect with various external devicesto control audio output, modulated signal input, remote channel control, horn honk and many more functions. OPC-1939 is a D-SUB 15-pin type and OPC-2078 is a D-SUB 25-pin type.



Built military rugged

The IC-F5012 series is tested to MIL-STD 810 F specifications. The radio is built to survive harsh environment and keep working.

Other features

  • 4Вт front mounted speaker
  • Wide frequency coverage (136–174 and 400–470МГц)
  • Wide/middle/narrow channel spacing (25, 20, 12.5кГц)
  • Microphone hanger action programmable
  • Optional DTMF microphone (HM-152T/HM-148T)
  • Optional voice scrambler unit, UT-109R or UT-110R
  • DTMF autodial and optional DTMF decoder, UT-108R
  • PC programmable
  • Talk around function
  • Power-on password function
  • Nuisance delete function
  • Time-out-timer, lock-out penalty timer

Характеристики

Основные



IC-F5012

IC-F6012

Диапазон частот
136-174МГц
400-470МГц
Количество каналов
8 каналов
Интервал каналов
25/20/12.5кГц
Тип излучения
16K0F3E, 14K0F3E, 8K50F3E
Потребляемый ток
(приблиз.)
TxМакс. (25Вт)
5A
RxРежим ожидания
250мА
Макс. аудио
700мА
Размеры
(без учета выступающих частей; Ш×В×Т)
150×40×117.5 мм
Вес
0.8кг

Передатчик



IC-F5012

IC-F6012

Выходная мощность
25Вт, 10Вт, 2.5Вт (Hi, L2, L1)
Побочное излучения
0.25мкВ (≤1ГГц)
1.0мкВ (>1ГГц)
Стабильность частоты
±2.5ppm
Гармонические искажения аудио
3% (AF 1кГц 40% отклонение)
Остаточная модуляция (W/M/N)
55/53/50дБ

Приемник



IC-F5012

IC-F6012

Чувствительность при 20дБ SINAD –4dBмкВ emf
Избирательность по соседнему каналу (W/M/N)
75/75/65дБ
AF выходная мощность
(на 5% искажений при нагрузке 4 Ом)
4Вт

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.4 I
Нижний предел давления при использовании
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Колебания
514.5 I
Противоударность
516.5 I


Также встречается эквивалент MIL STD 810 -C, -D и -E.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Ручные микрофоны

HM-152

HM-152

HM-152T

HM-152T

С DTMF клавиатурой
HM-148G

HM-148G

Заземленного типа
HM-148T

HM-148T

Заземленного типа с DTMF клавиатурой

Настольный микрофон

SM-26

SM-26



Внешние динамики

SP-30

SP-30

SP-35

SP-35

2м кабель


Дополнительные модули


UT-108R

DTMF Декодер
UT-109R

UT-109R

Голосовой скремблер
(Инверсия спектра)
UT-110R

UT-110R

Голосовой скремблер
(Ролинговый)


ACC Кабели

OPC-2078

OPC-2078

25-pin
OPC-1939

OPC-1939

15-pin

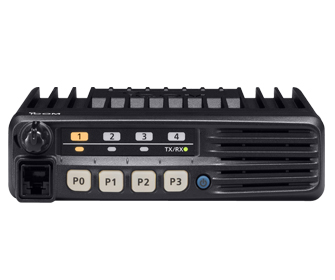

ICOM IC-F5013, ICOM IC-F6013

IC-F5013


IC-F5013(25W)vhf
IC-F6013(25W)uhf

MIL-STD 810MDC

Описание

Простота эксплуатации, универсальные функции, надежность конструкции – все что нужно для повседневных радиосвязей

Мгновенное начало работы

Трансиверы серии IC-F5013 снабжены 8 каналами памяти. Программируемые кнопки P0-P3 позволяют настроить работу вашего трансивера по вашим требованиям. Задайте настройки удобные именно для вас!

Встроенные популярные сигнальные системы

Используйте встроенные сигнальные системы! 2-тоновые, 5-тоновые MDC 1200, CTCSS и DTCS функции позволят вам создать собственные рабочие группы, обеспечить тихий режим ожидания при работе других станций на частоте. Десять 2-тоновых и восемь 5-тоновых могут быть декодированы в одном канале. Вы можете задать для каждого кода выполнение различных функций – отключение, инициализация, обратный вызов, автоматические включение передачи, сканирование и т.д.

Совместимость с MDC1200

Трансиверы серии IC-F5013 снабжены встроенными функциями MDC 1200 - передача PTT ID и аварийного сигнала, проверка работоспособности устройства, инициализация и восстановление работы. Вы сможете легко ввести в эксплуатацию ваши новые станции в существующих системах MDC 1200.

Расширенные функции сканирования

Функция приоритетного сканирования предусматривает одновременный контроль сигнала в одном или двух приоритетных каналах при сканировании остальных. Функции канала передачи и обратного вызова позволяют оперативно ответить на найденный сигнал.

Дистанционное управление каналами с помощью опционального АСС кабеля

Опциональный АСС кабель позволяет подключать к трансиверу различные внешние устройства для управления выходным аудио сигналом, подачи сигнала на вход модулятора, управления рабочими каналами и т.д. Кабель OPC-1939 имеет разъем D-SUB 15 пин, а кабель OPC-2078 снабжен разъемом D-SUB 25 пин.

Прочие функции

  • Надежная конструкция стандарта MIL-STD 810 F
  • Встроенный громкоговоритель 4 Вт
  • Программируемый шаг каналов (25 кГц/12.5 кГц)
  • Опциональный DTMF микрофон (HM-152T)
  • Опциональное устройство маскирования речи UT-109R или UT-110R.
  • Программирование с ПК
  • Функция ввода пароля при включении
  • Функция прямого канала
  • Таймер тайм-аута

Характеристики

Основные



IC-F5013

IC-F6013

Диапазон частот
136-174МГц
400-470МГц
450-520МГц
Количество каналов
8 каналов
Интервал каналов
12.5/25кГц
Тип излучения
16K0F3E/11K0F3E
Потребляемый ток
(приблиз.)
TxМакс. (25Вт)
5A
RxРежим ожидания
250мА
Макс. аудио
700мА
Размеры
(без учета выступающих частей; Ш×В×Т)
150×40×117.5 мм;
5.91×1.57×4.63
Вес
0.8кг; 1.8lb

Передатчик



IC-F5013

IC-F6013

Выходная мощность
25Вт, 10Вт, 2.5Вт (Hi, L2, L1)
Побочное излучения
70дБ (min.)
70дБ
Стабильность частоты
±2.5ppm
Гармонические искажения аудио
3% типичный
40% отклонение
FM шум и помехи
46/40дБ (Wide/Narrow)

Приемник



IC-F5013

IC-F6013

Чувствительность при 12дБ SINAD
0.25мкВ
Избирательность по соседнему каналу (W/N)
75дБ/65дБ
AF выходная мощность
(на 5% искажений при нагрузке 4 Ом)
4Вт

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.4 I
Нижний предел давления при использовании
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Колебания
514.5 I
Противоударность
516.5 I


Также встречается эквивалент MIL STD 810 -C, -D и -E.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Ручные микрофоны

HM-152

HM-152

HM-152T

HM-152T

С DTMF клавиатурой
HM-148G

HM-148G

Заземленного типа
HM-148T

HM-148T

Заземленного типа с DTMF клавиатурой

Настольный микрофон

SM-26

SM-26



Внешние динамики

SP-30

SP-30

SP-35

SP-35

2м кабель


Дополнительные модули


UT-108R

DTMF Декодер
UT-109R

UT-109R

Голосовой скремблер
(Инверсия спектра)
UT-110R

UT-110R

Голосовой скремблер
(Ролинговый)


ACC Кабели

OPC-2078

OPC-2078

25-pin
OPC-1939

OPC-1939

15-pin




ICOM IC-F5013H, ICOM IC-F6013H

IC-F5013


IC-F5013H(50W)vhf
IC-F6013H(45W)uhf

MIL-STD 810MDC

Описание

Простота эксплуатации, универсальные функции, надежность конструкции – все что нужно для повседневных радиосвязей

Мгновенное начало работы

Трансиверы серии IC-F5013H снабжены 8 каналами памяти. Программируемые кнопки P0-P3 позволяют настроить работу вашего трансивера по вашим требованиям. Задайте настройки удобные именно для вас!

Встроенные популярные сигнальные системы

Используйте встроенные сигнальные системы! 2-тоновые, 5-тоновые MDC 1200, CTCSS и DTCS функции позволят вам создать собственные рабочие группы, обеспечить тихий режим ожидания при работе других станций на частоте. Десять 2-тоновых и восемь 5-тоновых могут быть декодированы в одном канале. Вы можете задать для каждого кода выполнение различных функций – отключение, инициализация, обратный вызов, автоматические включение передачи, сканирование и т.д.

Совместимость с MDC1200

Трансиверы серии IC-F5013/H снабжены встроенными функциями MDC 1200 - передача PTT ID и аварийного сигнала, проверка работоспособности устройства, инициализация и восстановление работы. Вы сможете легко ввести в эксплуатацию ваши новые станции в существующих системах MDC 1200.

Расширенные функции сканирования

Функция приоритетного сканирования предусматривает одновременный контроль сигнала в одном или двух приоритетных каналах при сканировании остальных. Функции канала передачи и обратного вызова позволяют оперативно ответить на найденный сигнал.

Дистанционное управление каналами с помощью опционального АСС кабеля

Опциональный АСС кабель позволяет подключать к трансиверу различные внешние устройства для управления выходным аудио сигналом, подачи сигнала на вход модулятора, управления рабочими каналами и т.д. Кабель OPC-1939 имеет разъем D-SUB 15 пин, а кабель OPC-2078 снабжен разъемом D-SUB 25 пин.

Прочие функции

  • Надежная конструкция стандарта MIL-STD 810 F
  • Встроенный громкоговоритель 4 Вт
  • Программируемый шаг каналов (25 кГц/12.5 кГц)
  • Опциональный DTMF микрофон (HM-152T)
  • Опциональное устройство маскирования речи UT-109R или UT-110R.
  • Программирование с ПК
  • Функция ввода пароля при включении
  • Функция прямого канала
  • Таймер тайм-аута

Характеристики

Основные



IC-F5013H

IC-F6013H

Диапазон частот
136-174МГц
400-470МГц
450-520МГц
Количество каналов
8 каналов
Интервал каналов
12.5/25кГц
Тип излучения
16K0F3E/11K0F3E
Потребляемый ток
(приблиз.)
TxМакс.
(50Вт/45Вт)
10A
11A
RxРежим ожидания
250мА
Макс. аудио
700мА
Размеры
(без учета выступающих частей; Ш×В×Т)
150×40×167.5 мм;
5.91×1.57×6.59
Вес
1.1кг; 2.4lb

Передатчик



IC-F5013H

IC-F6013H

Выходная мощность
50Вт, 25Вт, 5Вт
(Hi, L2, L1)
45Вт, 25Вт, 4.5Вт
(Hi, L2, L1)
Побочное излучения
70дБ (min.)
70дБ
Стабильность частоты
±2.5ppm
Гармонические искажения аудио
3% типичный
40% отклонение
FM шум и помехи
46/40дБ (Wide/Narrow)

Приемник



IC-F5013H

IC-F6013H

Чувствительность при 12дБ SINAD
0.25мкВ
Избирательность по соседнему каналу (W/N)
75дБ/65дБ
AF выходная мощность
(на 5% искажений при нагрузке 4 Ом)
4Вт

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.4 I
Нижний предел давления при использовании
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Колебания
514.5 I
Противоударность
516.5 I


Также встречается эквивалент MIL STD 810 -C, -D и -E.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Ручные микрофоны

HM-152

HM-152

HM-152T

HM-152T

С DTMF клавиатурой
HM-148G

HM-148G

Заземленного типа
HM-148T

HM-148T

Заземленного типа с DTMF клавиатурой

Настольный микрофон

SM-26

SM-26



Внешние динамики

SP-30

SP-30

SP-35

SP-35

2м кабель


Дополнительные модули


UT-108R

DTMF Декодер
UT-109R

UT-109R

Голосовой скремблер
(Инверсия спектра)
UT-110R

UT-110R

Голосовой скремблер
(Ролинговый)


ACC Кабели

OPC-2078

OPC-2078

25-pin
OPC-1939

OPC-1939

15-pin




ICOM IC-2300H

IC-2300H




MIL-STD 810GENUINE

Описание

Icom представляет автомобильную УКВ радиостанцию - IC-2300H.

IC-2300H является обновлением популярной модели IC-2200H. IC-2300H сохранила те же основные достоинства, что и IC-2200H; выходная мощность 65 Вт, простой в использовании пользовательский интерфейс, встроенные CTCSS и DTCS кодеры / декодеры и т.д. При сохранении этих основных достоинств, IC-2300Н выполнена в более компактном корпусе (в глубину), чем IC-2200H.

Основные характеристики радиостанции ICOM IC-2300H:

65 Ватт выходной мощности
IC-2300H может генерировать 65 Вт выходной мощности. Прочный литой алюминиевый корпус радиостанции, обеспечивает эффективный отвод тепла и позволяет работать с полной мощностью даже во время рабочего цикла длительной непрерывной передачи. Выходная мощность может изменяться в 4-х уровнях (65/25/10/5 Ватт *).
* В зависимости от версии.

Интуитивно понятный и простой интерфейс от 2200H

IC-2300H сохраняет основные пользовательские особенности и интерфейс от предшественника - IC-2200H. Пользователям IC-2200H будут хорошо знакомы функции и порядок работы с ними и в радиостанции IC-2300H. В нижней части дисплея отображаются доступные функции для кнопок на передней панели, расположенные непосредственно под дисплеем.

Выбор цвета подсветки ЖК-дисплея

IC-2300H имеет большой (70,6 ? 20 мм) ЖК-дисплей, предоставляя хороший угол обзора при мобильном использовании. Цвет подсветки дисплея выбирается из янтарного, желтого и зеленого цветов, для вашего визуального наслаждения.

207 каналов памяти

IC-2300H имеет в общей сложности 207 каналов памяти, в том числе 200 обычных каналов, 6 границ сканирования и 1 вызывной канал. Все каналы памяти можно сохранять с 6 символьным названием, для легкого распознавания канала.

Встроенные CTCSS и DTCS кодеры / декодеры

Для удобства пользователей, при работе с определенными им корреспондентами, а так же для доступа к ретрансляторам, в радиостанции встроены CTCSS и DTCS тоновые кодеры/декодеры. встроенный для спокойного ожидания и доступа к ретранслятору. Функция тонового сканирования обнаруживает инфразвуковой тон, который используется для доступа к ретранслятору. Радиостанция имеет функцию звукового сигнала и визуального индикатора для входящего вызова.

Соответствие стандарту MIL-STD 810

IC-2300H имеет прочную конструкцию для защиты при тяжелых условиях эксплуатации. Она прошла полное тестирование и соответствует всем требованиям стандарта MIL-STD 810, включая удары, вибрацию и температурные испытания.

Многочисленные функции сканирования:

Полное сканирование;
Проверка памяти;
Выборочное сканирование;
Пропуск частот;
Приоритетное сканирование;
Тоновое сканирования;
И др.

Другие особенности:

Отображение напряжения питания на дисплее;
4,5 Вт мощность динамика;
Компактные размеры;
DTMF автодозвон;
Таймер выключения;
Шумоподавитель;
Регулирование уровня громкости на тангенте HM-133V;

Характеристики

Основные

Диапазон частотUSA Версия TX: 144–148МГц,
RX: 136–174МГц*
EXP версия TX/RX: 136–174МГц*
KOR, TPE версия TX/RX: 144–146МГц
Количество каналов 207 каналов
(в том числе 6 сканирования и 1 вызова)
Тип излучения F2D, F3E (FM)
Требуемый источник питания 13.8В DC ±15%
Потребляемый токTx (65Вт) 11A
RxРежим ожидания 0.4A
Макс. аудио 1.5A
Импеданс антенны 50Ом (SO-239)
Диапазон рабочих температур –10°C до +60°C; 14°F до +140°F
Размеры
(без учета выступающих частей; Ш×В×Т)
140×40×162 мм;
5.51×1.57×6.38
Вес (приблиз.) 1.1 кг; 2.43lb

* Гарантированный диапазон TX/RX: 144–148МГц

Передатчик

Выходная мощность*
(при 13.8В DC)
USA, EXP версии 65Вт, 25Вт, 10Вт, 5Вт
KOR версия 50Вт, 25Вт, 10Вт, 5Вт
TPE версия 24Вт, 10Вт, 5Вт
Макс. отклонение частотыШирок. ±5.0кГц
Узк. ±2.5кГц
Побочное излучения Менее –60dBc
Стабильность частоты ±3ppm
Импеданс микрофона 600Ом (8-pin модуль.)

* Выходная мощность отличается в зависимости от версии и определенных нормативных требований.

Приемник

Промежуточные частоты 46.35МГц/450кГц
Чувствительность при 12дБ SINAD Менее 0.18мкВ
Избирательность по соседнему каналуШирок. Более 6кГц (на 6дБ)
Менее 14кГц (на 60дБ)
Узк. Более 3кГц (на 6дБ)
Менее 9кГц (на 55дБ)
Внеполосовой прием Более 60дБ
Аудио выходная мощность 4.5Вт (10% иск. 4Ом нагр.)
Коннектор внешнего динамика 2-conductor 3.5 (d) мм (1⁄8ʺ)/4Ом

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL 810G
МетодМетодика проведения
Низкое давление 500.5 I, II
Макс. температура 501.5 I, II
Низ. температура 502.5 I, II
Тепловой удар 503.5 I-C
Солнечное излучение 505.5 I
Колебания 514.6 I

Также встречается эквивалент MIL-STD-810-C, -D -E и -F.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Ручные микрофоны

HM 133V

HM-133V

w/DTMF клавиатура
HM-154

HM-154



Внешний динамик

SP-35

SP-35

2м кабель
SP-35L

SP-35L

6м кабель





Удлинитель для микрофона


OPC-440A

5.0м: 16.4ft


Кабель адаптера микрофона

OPC-589

OPC-589

8-Pin коннектор микрофона


Кабели постоянного тока

OPC-1132A

OPC-1132A

(3м; 9.8ft)
OPC-347

OPC-347

(7м; 23ft)


Программное обеспечение


CS-2300H



Соединительные кабели

OPC-474

OPC-474

Между приемопередатчиками

OPC-478

RS-232C тип.
OPC-478UC

OPC-478UC

USB тип.




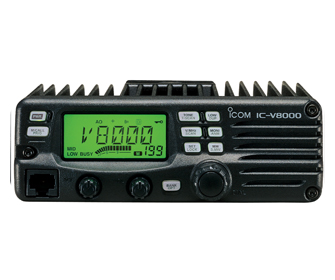

ICOM IC-V8000(LMR)

IC-V8000(LMR)




MIL-STD 810

Описание

75Вт of Professional Quality and Power

Powerful 75Вт of выходная мощность

Remote control microphone, HM-133V* for convenient full remote control operation

* Optional for some versions.

207 Memory каналов with 6-character channel name divided into 10 memory banks

Other features

  • Front mounted speaker for clear audio
  • Durable one-piece, die-cast aluminum chassis
  • Selectable amber and green backlight
  • Built-in CTCSS and DTCS кодер/декодер
  • DTMF encoder with 10 DTMF memories
  • 10дБ Squelch attenuator
  • Optional DTMF decoder unit, UT-108 with ANI
  • Optional voice scrambler unit, UT-109 or UT-110

Характеристики

Диапазон частот
(Отличается согласно версии)
Гарантированный диапазон 144–148МГц
Rx рабочий диапазон 136–174МГц
Размеры
(Ш×В×Т)
150×50×150мм ;
5.91×1.97×5.91
Вес
(приблиз.)
1.09кг; 2.2lb
Выходная мощность
(типичое значение)
75, 25, 10, 5 W выбирается
Чувствительность
(при 12дБ SINAD)
Более 6кГц at –6дБ
Менее 14кГц at –60дБ

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении (Высота)
500.4 I
Нижний предел давления при использовании (Высота)
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4-3 I
Минимальная температура эксплуатации
502.4-3 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Защита от дождя
506.4 I
Соляной туман
509.4
Пылезащита
510.4 I
Колебания
514.5 I
Противоударность
516.5 I


Также встречается эквивалент MIL STD 810 -C, -D и -E.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Микрофоны

HM-133V

HM-133V

HM-154HM-154

HM-154THM-154T



Внешний динамик

SP-10

SP-10

SP-35

SP-35

2м кабель
SP-35L

SP-35L

6м кабель


Удлинитель для микрофона

OPC-474

OPC-440

5.0м: 16.4ft

OPC-647



Удлинитель для динамика

OPC-441

OPC-441

5.0м: 16.4ft





Кабель адаптера микрофона

OPC-589

OPC-589

13-pin 7.0м;22ft





Кабели постоянного тока

OPC-1132

OPC-1132

3.0m: 9.8ft
OPC-347

OPC-347

7.0m: 23ft


Соединительный кабель

OPC-474

OPC-474

Между приемопередатчиками

OPC-478

Приемопередатчик к PC RS-232C


Дополнительные модули


UT-108

DTMF Декодер
UT-109

UT-109

Модуль шифратора телефонных сигналов
(Инверсия спектра)

UT-110

UT-110

Модуль шифратора телефонных сигналов
(Ролинговый)



Программное обеспечение


CS-V8000



От радиорелейных линий - к спутниковой связи
Радиорелейная связь - это особый вид радиосвязи на ультракоротких волнах с многократной ретрансляцией сигнала.

Спутниковая связь - это особый вид радиосвязи с одновременной ретрансляцией сигнала через спутник в разных направлениях.

НИИР - это особый научно-исследовательский институт, в стенах которого родилась первая отечественная радиорелейная аппаратура, из стен которого вышло много ученых, известных не только на родине, но и во всем мире, много талантливых организаторов и руководителей отрасли, много академиков и лауреатов Государственных премий.

Можно сказать, что история развития радиорелейной и спутниковой связи в России неразрывна с историей и судьбой НИИР.

Еще в 1932-1934 гг. в СССР была создана приемно-передающая аппаратура, работавшая на метровых волнах, и на ее базе построены опытные линии связи Москва - Кашира и Москва - Ногинск. Первое отечественное оборудование "Краб", разработанное в НИИР и изготовленное в его экспериментальных мастерских для решения конкретной задачи - создания линии связи через Каспийское море между Красноводском и Баку в 1953-1954 гг., также работало в метровом диапазоне, а вот аппаратура "Стрела-П", изготовленная в 1954 г. на Опытном заводе НИИР и предназначенная для связи между Москвой и подмосковным г. Фрязино, работала уже начастотах 1600...2000 МГц.

Эти линии обеспечивали 12 телефонных каналов с возможностью их вторичного уплотнения. Но назвать их радиорелейными в полном смысле этого слова было нельзя, так как связь между двумя пунктами осуществлялась без ретрансляции.

Поначалу наиболее целесообразным для радиорелейных линий (РРЛ) считалось применение импульсной модуляции, хорошо освоенной в радиолокации, с временным уплотнением. И казалось, что при тогдашнем уровне технологии это сулит большие преимущества. Однако целый цикл теоретических исследований и экспериментальных проработок, проведенных в том числе и в институте, подтвердил складывавшееся в ту пору мнение, что сочетание частотной модуляции с частотным уплотнением позволит создать радиорелейные линии, не уступающие наиболее совершенным коаксиальным кабельным системам. Подчеркнем, что сказанное относилось к концу 40-х и началу 50-х годов. А поскольку развитие идет по спирали, то современные новейшие технологии позволили вернуться к цифровым методам передачи на более высоком уровне - передача данных, цифровая телефония и даже цифровое телевидение.

В этот начальный период в институте собрались ученые, имена которых стали известны во всем мире.

Вопросы теории систем связи были развиты профессором В. А. Котельниковым - будущим президентом Академии наук СССР, в его теории потенциальной помехоустойчивости. Очень интересным был коллоквиум, проведенный им в институте, на котором была представлена некоторая таблица, наподобие таблицы Менделеева, содержащая все возможные сочетания систем передачи сигналов с импульсной, частотной и фазовой модуляцией с временным и частотным уплотнением. В ней были выделены сочетания, обладающие наибольшей помехоустойчивостью, и исключены неперспективные варианты.

Разработкой антенн руководил доктор технических наук Г. З. Айзенберг, написавший широко известную книгу "Антенны ультракоротких волн" (1957 г.).

Передатчики СВЧ создавались под руководством заведующего кафедрой передающих устройств МЭИС профессора Б. П. Терентьева, а приемными устройствами занимался доктор технических наук B. C. Мельников.

Возглавлял лабораторию УКВ в то время доктор технических наук В. А. Смирнов. Коллектив этой лаборатории в тесном содружестве с сотрудниками других лабораторий института и создал первые отечественные радиорелейные линии.

В электровакуумной лаборатории института, начальником которой был П. А. Остряков, а немного позднее Н. В. Зарянов, был разработан и изготовлен триод для генерации и усиления высокочастотных колебаний. Эти лампы были использованы в экспериментальном передатчике (работавшем на волне 75 см, с импульсной и частотной модуляцией), созданном в лаборатории УКВ С. В. Бородичем, Е. П. Корчагиной, Л. А. Корнеевым и Н. Н. Федюшиным.

Результатом совместного творчества инженеров И. И. Теумина и В. В. Слуцкой стал оригинальный электронный коммутатор для импульсно-фазовой модуляции.

Группа сотрудников лаборатории УКВ (А. В. Соколов, Н. Н. Зубов, З. Ф. Гурова) под руководством B. C. Мельникова совместно со специалистами ЦНИИС СА и предприятия НИИ-20 разработала приемное устройство для подвижной РРЛ с импульсно-фазовой модуляцией, работающее на волне 20 см.

В то далекое послевоенное время в институте были прекрасные экспериментальные мастерские, возглавляемые А. П. Жаровым, а в них - механики-"золотые руки", и замечательное конструкторское бюро под началом Б. П. Михайлова с инициативными конструкторами-энтузиастами освоения техники СВЧ.
Такое сочетание творческих коллективов ученых и экспериментальной производственной базы позволило успешно отработать все принципиальные устройства и элементы будущей аппаратуры РРЛ. Были исследованы узлы приемно-передающей аппаратуры, объемные СВЧ-контуры, входные цепи и кристаллические смесители, усилители промежуточной частоты, частотные и импульсные детекторы, генераторы и усилители СВЧ, импульсные и частотные модуляторы, а также антенны различных типов, из которых два выбраны для использования на первых РРЛ относительно небольшой емкости. Изучались вопросы распространения ультракоротких волн, распределения частот, что позволило определить основные характеристики РРЛ и методы расчета.

Все это было подкреплено многочисленными испытаниями самого различного оборудования на специально созданном опытном участке между Москвой и поселком Голицыно.

В Москве на телефонной станции на ул. Мархлевского находился оконечный пункт этой линии, аппаратная которого размещалась на верхнем этаже, а площадка с параболической антенной - на крыше здания.

В Голицыно, рядом с прекрасным пионерским лагерем "Волна", была построена небольшая башня из трубчатых конструкций для установки антенны и небольшой домик для высокочастотной приемно-передающей аппаратуры - это была промежуточная станция. На этом опытном участке можно было сымитировать двух- и более пролетную РРЛ, что позволило экспериментально подтвердить теоретически полученные законы накопления тепловых шумов и сложения

продуктов нелинейных переходов, возникающих в различных трактах линии.

Работы на опытном участке проводились С. В. Бородичем, В. П. Минашиным, А. В. Соколовым, В. М. Шифриной, Л. А. Коробковым, В. В. Петровым и многими другими.

На полигоне в Голицыне испытывались антенны, измерительное оборудование и устройства электропитания. В специальном бункере проверялся двухмашинный агрегат с механическим аккумулятором энергии - массивным маховиком и автоматически запускаемым дизелем. Это был прообраз широко распространенного дизель-генераторного агрегата ДГА-20М мощностью 20 кВА.

Естественно, все эти работы требовали метрологического обеспечения, и в институте было создано бюро измерительной аппаратуры под руководством кандидата технических наук А. Ф. Пионтковской, которое осуществляло подбор необходимой серийно выпускаемой отечественной и импортной аппаратуры и ее аттестацию.

Для разработки нестандартного измерительного оборудования была организована специальная лаборатория под руководством А. С. Владимирова, а несколько позднее - отдел, который возглавил А. И. Зудакин.

Технологическая цепочка проведения НИР и ОКР в институте в то время выглядела следующим образом. Часть сотрудников лаборатории объединялась в группу для исследования отдельных вопросов или разработки оборудования конкретного назначения. В каждой лаборатории была своя макетная группа, свой механик, а в некоторых - и свой конструктор. Сложные макеты конструировались в КО-1 и изготавливались в мастерских, расположенных в Москве и имевших все необходимые цеха, в том числе и кварцевый. Начальником КО-1 был А. К. Эйхман, начальником мастерских - Л. П. Турин. Конструирование образцов, как правило, осуществлялось в КО-2, начальником которого сначала был Е. И. Хайтов, а позднее - А. И. Бобров, а их выпуск в малых сериях - на Опытном заводе НИИР в поселке Лесное (ст. Зеленоградская). Директором завода долгое время был С. С. Шлюгер, а затем - Б. М. Рафтопуло. Работа возглавлялась руководителем, позднее - главным конструктором и заместителями по основным направлениям.

В лаборатории № 14, в которой в 40-50-х годах разрабатывались первые РРЛ, сначала под руководством В. А. Смирнова, а позднее С. В. Бородича - неизменного главного конструктора, существовало несколько групп: передающих устройств - В. П. Минашин, Г. В. Иванов, Н. А. Ананьев, С. Н. Смирнова, Н. Н. Федюшин, Г. Д. Ефимова; приемных устройств . В. Соколов, Н. Н. Зубов, В. И. Малиновская, З. Ф. Гурова; низкой частоты и служебной связи - В. М. Шифрина, Н. И. Тилюшкина, Л. А. Кащеева, Г. К. Конькова, Н. В. Таратута; видеочастоты - Д. Ф. Булле, Ю. Н. Марголин, Ю. В. Грачев.

Устройствами электропитания и автоматики занимались сотрудники других лабораторий: В. В. Петров, И. П. Шилова, Р. Н. Сидоров, М. В. Бродский, В. Д. Шошенков, Н. П. Филипчук.

Антенны на первоначальном этапе разрабатывали В. Д. Кузнецов, А. А. Кукаев, A. M. Модель. Вопросами распространения и проектирования трасс занимались А. И. Калинин, В. Н. Троицкий, А. А. Шур, Л. В. Надененко.

Группой конструкторов в КО-2 руководил И. В. Казистов со своим постоянным помощником Я. М. Мадорским.

Таким коллективом было разработано семейство радиорелейной аппаратуры "Стрела" в диапазоне 1600... 2000 МГц: "Стрела-П" - для пригородных линий на 12 телефонных каналов, "Стрела-Т" - для передачи одной ТВ программы на расстояние 300-400 км и "Стрела-M" - для оборудования магистральных линий на 24 канала протяженностью 2500 км.

В передатчиках с выходной мощностью 2 Вт использовались мощные смесители и генераторы на металлокерамических триодах типа ГС-90Б. Основным типом лампы был металлический пентод 6Ж4 (6 ACT) с высокой крутизной. Промежуточная частота в передатчике - 75 МГц, в приемнике - 31 МГц. Модуляция - частотная. Девиация частоты на канале - 140 кГц, девиация при передаче видеосигнала - 4 МГц. Ширина полосы пропускания телефонного ствола - 6 МГц, ТВ ствола - 20 МГц. В приемнике использовался кристаллический смеситель и гетеродин на отражательном клистроне для оконечной станции, а на промежуточных станциях колебания гетеродина образовывались общим с передатчиком генератором и дополнительным смесителем. Звуковое сопровождение ТВ программы передавалось в групповом тракте телефонного ствола на отдельной поднесущей с фазоразностной модуляцией.

Основным типом антенны была перископическая система из двух зеркал (верхнего - плоского, нижнего - эллиптического) и рупорного облучателя. Применялась и параболическая антенна диаметром 3,2 м.

Первые РРЛ были оборудованы аппаратурой, изготовленной на опытном заводе института, где были организованы монтажный цех, напоминающий небольшой конвейер, настроечный цех во главе с А. И. Бунаковым. Для комплексной проверки была создана однопролетная линия. Серийное производство аппаратуры осуществлялось на заводе в Ростове-на-Дону.

Аппаратура "Стрела" использовалась при строительстве довольно многих линий, например, Москва - Рязань, Москва рославль - Нерехта - Кострома - Иваново, Фрунзе - Джалалабад, Москва - Воронеж, Москва - Калуга, Москва - Тула.

В 1956 г. аппаратура "Стрела-M" была продемонстрирована на Выставке достижений народного хозяйства (ВДНХ), а ее разработчики награждены медалями и дипломами ВДНХ.

Следующее оборудование для РРЛ, созданное примерно тем же коллективом, - аппаратура Р-60/120. Она позволяла создавать 3-6-ствольные магистральные линии длиной до 2500 км для организации 60-120 телефонных каналов и длиной до 1000 км - для передачи ТВ программ при выполнении Рекомендаций МККТТ и МККР на качественные показатели.

Принципиальные решения отдельных узлов и общее построение оборудование во многом напоминало "Стрелу", но при разработке учитывались все Рекомендации МККР. В соответствии с ними промежуточные частоты передатчика и приемника были одинаковы и равны 70 МГц. Большое внимание уделялось вопросам внутрисистемной ЭМС, учитывались все возможные паразитные продукты преобразования частот в мощном смесителе передатчика и каналы помех в смесителе приемника. Аппаратура работала в том же диапазоне 1600...2000 МГц. Мощность передатчика была увеличена до 3 Вт. Была предусмотрена система телеобслуживания промежуточных станций, совершенно изменена конструкция стоек.

Для установки перископической антенной системы использовалась либо свободно стоящая башня из трубчатых конструкций, либо мачта из стальной трубы относительно большого диаметра с несколькими ярусами оттяжек. Аппаратуру размещали в кабине, встроенной в башне, или в небольшом здании около мачты. В отдельном домике была установлена система электропитания с автоматической дизельной установкой.

По сложившейся традиции образцы аппаратуры Р-60/120 для первой линии были изготовлены Опытным заводом института.

Эта РРЛ (между Москвой и Смоленском с промежуточными пунктами в Голицыне, Дорохове, Гжатске, Вязьме и Ярцеве) была спроектирована, смонтирована и настроена менее чем за год совместными усилиями специалистов ГСПИ, треста "Радиострой" и НИИР и сдана в эксплуатацию в октябре 1958 г. Руководили работами А. В. Соколов, Н. А. Ананьев, Г. Г. Цуриков. Сквозные измерения, паспортизацию телефонных каналов и видеотракта провели В. М. Шифрина, Н. И. Тимошина, В. Н. Полухин.

По инициативе начальника Технического управления Минсвязи СССР А. Д. Фортушенко для серийного производства аппаратура Р-60/120 была передана на один из лучших заводов ВПК в Днепропетровске, где она попала в руки молодых специалистов В. И. Дворникова, В. М. Василевского,

Ю. Ф. Марченко и А. И. Потапенко (двое последних после освоения оборудования в производстве перешли на работу в НИИР).


Радиорелейные линии на базе аппаратуры Р-60/120 были построены в различных районах СССР. Одной из первых и, пожалуй, самой длинной была линия Москва - Ростов-на-Дону, весь цикл работ на которой, начиная от проектирования и кончая сдачей в эксплуатацию, был проведен ведущим конструктором НИИР В. М. Шифриной.

Параллельно с созданием оборудования сотрудниками института А. И. Калининым, В. Н. Троицким, Л. В. Надененко, А. А. Шуром были разработаны методики для выбора трасс, а также методики настройки, измерений и инструкции по эксплуатации и обслуживанию РРЛ.

Успешная разработка оборудования и настройка линий была обеспечена благодаря использованию большого парка измерительной аппаратуры. Большую роль сыграло и создание специальной измерительной аппаратуры: комплекта постоянных и переменных направленных ответвителей (В. Д. Кузнецов, А. А. Кукаев); измерителя мощности, резонансного волномера, шумового диода, генератора стандартного поля (М. В. Фомин); гетеродинного волномера, измерителя девиации (Г. И. Рабинович); генератора стандартных сигналов (А. В. Соколов, Н. Н. Зубов).

Особо следует отметить создание двух принципиально новых для того времени приборов: измерителя группового времени запаздывания (И. С. Печерский, Е. А. Шубина) и измерителя переходных шумов (А. И. Зудакин).

Оборудование Р-60/120 также экспонировалось на ВДНХ в 1958 г., и коллектив разработчиков был награжден медалями и почетными дипломами.

Разработанная аппаратура для РРЛ прямой видимости не могла обеспечить связью ни Крайний Север, ни удаленные районы Сибири.

Идея создания в этих местах линий тропосферной связи с расстояниями между пунктами в сотни километров принадлежала В. А. Смирнову. Она была развита и конкретизирована С. В. Бородичем и А. И. Калининым, а также поддержана Министерством связи.

Главным конструктором разработки тропосферной системы связи ТР-60/120 был назначен С. В. Бородич. В коллектив разработчиков пришли новые сотрудники и молодые специалисты: И. А. Гусятинский, А. С. Немировский, Б. С. Надененко, И. С. Цирлин, В. В. Козлов, Ю. М. Кирик, Ю. М. Фомин, B. C. Довгелло, Е. В. Коршунов, Ю. Б. Петровский, В. М. Цемехман, Ю. В. Берноскуни, И. Л. Папернов, В. В. Плеханов, Э. Я. Рыскин, Г. Г. Тараканова, М. И. Поляк.

Для дальней тропосферной связи требовались мощные передающие устройства, антенны с большим усилением, высокочувствительные приемники многократного приема с порогопонижающими системами.

Наиболее подходящим для тропосферных систем с расстояниями между пунктами 200-300 км являлся диапазон 700... 1000 МГц. На основании теоретических исследований, анализа отечественной и зарубежной литературы, сравнения различных систем многократного приема была выработана структура построения как отдельных станций, так и всей линии дальней тропосферной связи.

Работа была организована следующим образом: в лабораториях института проводились самые разнообразные теоретические исследования и макетирование принципиально новых узлов и блоков. Параллельно шло строительство опытного участка между городами Талдом и Вологда протяженностью 300 км. На предприятиях МЭП были разработаны и внедрены в серийное производство многорезонаторные пролетные усилительные клистроны мощностью 3...10 кВт. Проверка и испытания клистронов проходили при непосредственном участии сотрудников НИИР: Н. В. Зарянова, С. И. Угорской, В. П. Минашина, Г. В. Иванова, В. М. Фирсова, И. В. Казистова, B. C. Довгелло.

Оригинальное высоковольтное устройство электропитания для этих клистронов было разработано В. В. Петровым.

В первых образцах приемников использовались усилители высокой частоты на миниатюрных маячковых лампах, но затем они были заменены на принципиально новые для того времени параметрические усилители с температурой шума 200-300 К.

Как всегда, образцы оборудования для оснащения опытной линии были изготовлены на Опытном заводе НИИР.
В дальнейшем серийное производство аппаратуры осуществлялось на Красноярском заводе телевизоров в НПО "Искра". Нужно отметить, что при передаче документации на заводы колоссальная работа пришлась на конструкторский отдел (А. И. Бобров), отдел нормализации и стандартизации (Ф. Л. Зингер) и технический отдел (Г. Н. Томиловский).

Идеологами огромного объема разнообразных исследований, проведенных на линии Талдом - Вологда, были И. А. Гусятинский и А. С. Немировский. В частности, были изучены особенности многолучевого распространения; определены зависимости уровня сигнала от расстояния и длины волны, уточнены законы замираний, потери усиления антенн и подобрана оптимальная диаграмма направленности; определены статистические характеристики сигналов при пространственном, угловом и частотном разнесении, получены частотные и фазовые характеристики участка линии, а также виды распределения тепловых и переходных шумов и подобрано оптимальное значение девиации.

В итоге - разработка полного комплекта оборудования ТР-60/120.

Не вдаваясь в подробности построения аппаратуры, скажем только, что станция, построенная на Севере, представляла собой зрелище фантастическое. Огромные, приподнятые над землей, параболические зеркала с квадратным раскрывом размером 20х20 или 30х30 м, рупорные облучатели на башенках и длинные волноводы, идущие к алюминиевому сборному зданию, - все это напоминало, скорее, явление не земное, а космическое. Впечатление усиливалось тем, что эта окрашенная контрастными оранжево-черными полосами конструкция появлялась неожиданно - в конце просеки между гигантскими елями - это, если смотреть с земли, или - прямо на горизонте бескрайней тундры в лучах низкого солнца - если лететь на вертолете. А кругом - снег, покой и мороз минус 34°С!

Необходимость больших мощностей потребовала совершенно нового подхода к разработке полосовых, режекторных фильтров, фильтров гармоник и ферритовых вентилей. Эта новая технология была успешно внедрена в производство A. M. Моделем, В. М. Антоненко, Б. С. Надененко, И. А. Берлявским, А. П. Николаевым, И. В. Казистовым.

Первые параметрические усилители были разработаны Ю. М. Фоминым, Н. Н. Зубовым и воплощены в конкретные конструкции И. М. Кузнецовым.

Оригинальная система сдвоенного приема по промежуточной частоте с подстройкой фаз приходящих сигналов была придумана А. В. Соколовым и И. И. Печерским (авт. свид. № 158602, 1962 г. ), а оригинальное порогопонижающее устройство предложено И. А. Гусятинским и Ю. Н. Марголиным (авт. свид. № 863014, 1963 г. ).

На аппаратуре ТР-60/120 в 60-70-х годах была построена сеть тропосферных линий протяженностью более 15 000 км, содержащая 55 станций. Была построена также линия сверхдальней тропосферной связи между СССР и Индией длиной 700 км (между городами Душанбе и Сринагар), которая в 1981 г. связала две столицы - Москву и Дели.

Попытка осуществить передачу черно-белого телевидения в диапазоне 700...1000 МГц успеха не имела, а вот в диапазоне 5000 МГц это стало возможным. Была изобретена оригинальная система многократного сложения по промежуточной частоте, авторами которой были И. А. Гусятинский, Л. Я. Кантор, Ю. Н. Марголин, И. С. Цирлин, В. П. Лущин (авт. свид. № 187097, 1965 г. ).

Система широкополосной тропосферной связи на несколько стволов "Рубеж" не получила широкого распространения, поскольку весь комплекс был достаточно громоздким. Была построена всего одна линия над Охотским морем между материком и Камчаткой.

Напомним, что в тот начальный период создания РРЛ было написано множество научных статей, издано много книг, защищены кандидатские и докторские диссертации, сделано много изобретений и получено множество авторских свидетельств и патентов. Например, Бородич С. В., Минашин В. П., Соколов А. В. "Радиорелейная связь" (Связьиздат, 1960 г. ); И. А. Гусятинский, Е. В. Рыжков, А. С. Немировский "Радиорелейные линии связи" (Связь, 1965 г. ); И. А. Гусятинский, А. С. Немировский, А. В. Соколов, В. Н. Троицкий "Дальняя тропосферная радиосвязь" (Связь, 1968 г. ).

В 1957 г. был осуществлен запуск первого в мире советского искусственного спутника Земли, положивший начало космической эры. После проведения ряда испытаний и первого полета человека в космос в 1961 г., естественно, возникла идея создания систем спутниковой связи (телефония, телеграф, телевидение и прочее). Основное преимущество таких систем связи заключается в возможности значительного расширения зон обслуживания по сравнению с радиорелейными и кабельными линиями связи. Теоретические разработки в области энергетических возможностей линий спутниковой связи позволили сформулировать тактико-технические требования к устройствам спутникового ретранслятора и наземных устройств, исходя из реальных характеристик технических средств, существовавших в то время.

Разработка спутниковых ретрансляторов поручается МНИИРС МПСС, а оборудования земных станций - НИИР.

Наиболее подходящей для оборудования земных станций спутниковой системы оказалась аппаратура тропосферной связи ТР-60/120, в которой, как известно, использовались передатчики большой мощности и высокочувствительные приемные устройства с малошумящими параметрическими усилителями. На ее основе в институте разрабатывается приемно-передающий комплекс "Горизонт", устанавливаемый на наземных станциях первой линии спутниковой связи между Москвой и Владивостоком.

Специально были разработаны передатчики для связной и командно-измерительной линии, параметрические усилители с температурой шума 120 К для установки в подзеркальной кабине антенны, а также совершенно новое оборудование промежуточной частоты и групповых трактов, обеспечивающее стыковку с местными телецентрами и междугородными телефонными станциями.

Интересно отметить, что проектировщики земной станции, боясь влияния мощных передатчиков на приемники, установили их на разных антеннах и в разных зданиях (приемном и передающем). Однако большой опыт использования одной общей антенны для приема и передачи, полученный на линиях тропосферной связи, позволил в дальнейшем перенести приемное оборудование на передающую антенну (инициаторами были С. В. Бородич и A. M. Модель), что значительно упростило и удешевило эксплуатацию станций спутниковой связи.

Нам, А. В. Соколову и В. М. Шифриной, было поручено проведение работ по настройке, испытаниям и введению в эксплуатацию первой линии спутниковой связи между Москвой и Владивостоком. Первые станции были настроены, испытаны и введены в действие в подмосковном г. Щелково и в Уссурийске. Кабельными и релейными линиями связи они соединялись соответственно с телецентрами и телефонными междугородными станциями Москвы и Владивостока.

Нам выпало счастье провести первые передачи через спутник связи "Молния-1", запущенный 23 апреля 1965 г. С запуском второго спутника связи "Молния-2" 14 октября 1965 г. началась регулярная эксплуатация линии дальней связи через ИСЗ. Через спутник "Молния-1" было проведено множество интересных работ, в том числе обмен цветными ТВ программами по системе SEKAM между СССР и Францией, получение цветных изображений Земли из космоса и различной метеорологической информации. Все работы подробно освещались в центральной печати: "Спутник связи "Молния-1" ("Правда", 30 мая 1965 г.); "Дворец съездов - "Молния-1", Владивосток ("Правда", 7 октября 1965 г.); "Цветные передачи "Москва-Париж" ("Правда", 1 декабря 1966 г.); "Цветное телевидение через космос" ("Правда", 27 декабря 1966 г.).

В 1967 г. через спутник связи "Молния-1" создана разветвленная телевизионная сеть приемных земных станций "Орбита" с центральной передающей станцией под Москвой. Это позволило передавать программу Центрального телевидения в отдаленные районы нашей Родины и дополнительно охватить более 30 млн. телезрителей.
