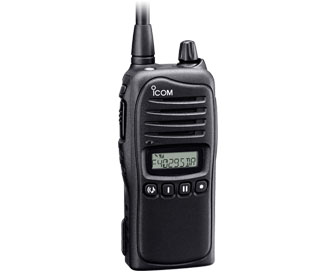

ICOM IC-F4029SDR

IC-F4029SDR




DIGITAL

Описание

Цифровой PMR 446 трансивер IC-F4029SDR

Трансивер IC-F4029SDR обеспечивает передачу чистейшего сигнала с помощью цифровой модуляции и как одному, так и группе пользователей одновременно. Предусмотрена возможность обмена статусными сообщениями, что существенно расширяет область применения безлицензионного радио оборудования.

Опция изменения настроек каналов позволяет использовать IC-F4029SDR в существующих аналоговых PMR 446 каналах, обеспечивая форму перехода от аналоговых коммуникаций к цифровым в одном устройстве.

Функциональные особенности

  • Компактное и легковесное устройство
  • Блок литиум-ионных аккумуляторов поставляется в комплекте
  • 8-символьный буквенно-цифровой дисплей
  • 32 статусных сообщения цифровой PMR 446
  • Групповой код “Общий ID”
  • Возможность функционирования в существующих аналоговых PMR 446 каналах с использованием CTCSS/DCS.
  • Подключение опциональной гарнитуры для освобождения рук.

Функции цифровой PMR 446

Цифровая PMR 446 использует 4FSK/FDMA модуляцию и узкополосную (6.25 кГц) сетку каналов, что позволяет занимать в два раза меньший частотный спектр, чем нынешняя аналоговая PMR 446 система. Таким образом, в полосе 100 кГц диапазона выделенного для PMR 446 может эффективно разместиться 16 рабочих каналов, что в два раза больше возможностей существующей аналоговой речевой емкости.

32 статусных сообщения

32 кода заранее определенных статусных сообщений может быть передано и принято. Длина сообщения 16 символов. Кроме этого, для каждого сообщения может быть определено до 6 типов предупреждающих звонков, оповещающих прием вызова.

Групповой код “Общий ID”

Эта функция идентичная аналоговому CTCSS/DTCS коду. Если в каждом устройстве запрограммировать собственный ID код (в пределах от 1 до 254), то IC-F4029SDR будет открывать шумоподавитель только при приеме совпадающего кода. Код “255” зарезервирован для общего вызова “всем станциям”.

Безопасность телефонных коммуникаций

“Прослушивание” ваших сообщений существующими сканирующими приемниками не возможно. Поскольку предлагаемый трансивер не имеет аналогов, то новые пользователи будут обладать повышенным уровнем безопасности цифровых телефонных коммуникаций.

Прочие функции

  • Стандартный блок литиум-ионных аккумуляторов BP-231 поставляется в комплекте. Кроме этого, опционально допускается использования блока аккумуляторов повышенной мощности BP-232 и экономичного типа BP-230.
  • Восьми символьный четырнадцати сегментный буквенно-цифровой дисплей.
  • Опциональная гарнитура для эксплуатации трансивера без использования рук.
  • Функция ввода пароля при включении питания.
  • Двух уровневая функция экономии энергии аккумуляторов

Характеристики



IC-F4029SDR

Диапазон частотPMR 446 446.00625–446.09375 МГц*
Цифровой PMR 446 446.103125–446.196875 МГц*
Количество каналовPMR 446 8
Цифровой PMR 446 16
Интервал каналов 12.5/6.25 кГц
Потребляемый токTx 0.5A
RxРежим ожидания 80мА(PMR 446)
115мА(Цифровой PMR 446)
Макс. аудио 350мА
Размеры
(без учета выступающих частей; Ш×В×Т)
53×195×36.9 мм
(с антенной)
Вес (приблиз.) 320г (с BP-232N)
Выходная мощность 500мВт ERP
AF выходная мощность 500мВт

Функции для сравнения



IC-F4029SDR

Количество слотов -
CTCSS/ DTCSкодер Доступно
(Аналог. режим)
декодер Доступно
(Аналог. режим)
2-Toneкодер -
декодер -
5-Toneкодер -
декодер -
DTMF автодозвон -
DTMF декодер -
Голосовой скремблерИнверсионный -
Инверсия спектра -
Ролинговый -
BllS 1200 -
MPT 1327 -
SmarTrunk II/3G -
LTR™ trunking -
Функция человек упал -
Взрывобезопасность -


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Батареи

BP-230N

BP-230N

(Li-Ion)
7.4В/950мАч (min.),
980мАч
BP-232N

BP-232N

(Li-Ion)
7.4В/1900мАч
(min.),
2000мАч
BP-232N

BP-232H

(Li-Ion)
7.4В/2250мАч
(min.),
2300мАч


Футляр для аккумуляторов

BP-240

BP-240

AAA(LR03)×6 ячеек


Зарядки

BC-119N

BC-119N

Быстрое зарядное устройство
(требуется AD-106)
BC-121N

BC-121N

Быстрое 6-ти местное зарядное
(требуется AD-106)
BC-160

BC-160

Быстрое зарядное устройство
BC-171

BC-171

Регулярное зарядное устройство

Адаптер зарядного устройства

AD-106

AD-106

(Используйте для BC-119N/BC-121N)


Адаптер переменного/постоянного тока

BC-145S

BC-145S

16В/1A
(Используйте для BC-119N или BC-160)



BC-147S

BC-147S

1200мА/200мА
(Используйте для BC-171)



BC-157S

BC-157S

12В/6.6A
(Используйте для BC-121N)


Микрофоны

HM-158LA

HM-158LA

HM-159

HM-159LA



Гарнитуры

HS-94

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-1L)
HS-95

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для VS-1L)
HS-97

HS-97

Лорингофонный микрофон
(Используйте для VS-1L)


VOX/PTT Кабель

VS-1L

VS-1L



Наушник

SP-13

SP-13



Клипсы

MB-93

MB-93

Поворотного типа
MB-94

MB-94

Тип крокодил


Крепления на ремень

MB-96N

MB-96N

Поворотного типа. MB-86 и MB-93 шарнир в комплекте поставки.
MB-96F

MB-96F

Фиксированое
MB-96FL

MB-96FL

Удлиненного типа


Кабели постоянного тока

OPC-656

OPC-656

12–20В DC кабель
(Используйте для BC-121N)


Кабели подключения

OPC-478

OPC-478

(RS-232C)
OPC-478UC

OPC-478UC

(USB)


Программное обеспечение

CS-F4029

CS-F4029

(Используйте для OPC-478 or OPC-478UC)

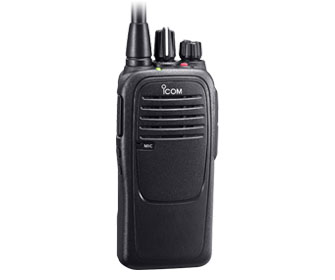

ICOM IC-F29SR

IC-F29SR




 MIL-STD 810IP67

Описание

Compact & Slim, IP67 Waterproof, Tough & Rugged

Easy to Use

This simple to use radio is ideal for high turnover environments and shift work where the radio is constantly passed from person to person.

Easy to Hear

The large 36мм speaker of the radio provides clear companded 800 мВт* audio to a radio operator working in noisy environments.
* Typical with internal speaker.

Rotary Channel

16-position rotary channel knob can be programmed with operating каналов and group code. The radio announces the channel number, when you rotate it.

Call-Ring

The Call-Ring function can be used to call receivers with a ringer tone. Ten different ring patterns can be selected.

Answer Back

The Smart-Ring function checks whether the receiver is in communication range with a ringer sound.

Private Conversation

The built-in inversion voice scrambler provides private conversation. Up to 16 codes are selectable.

21 Hours Operation

The supplied Li-Ion battery pack, BP-279, provides up to 21 hours of operating time.
The supplied rapid charger BC-213 charges the BP-279 in 2.5 hours.

Group Call

The user programmable CTCSS and DTCS codes can be used for group call. You will only send a call to specified group members using the same tone and same channel.

Other features

  • Low battery alert
  • Time-out-timer function
  • Monitor function
  • Siren alarm function
  • Surveillance function
  • Key lock function
  • Microphone gain level adjustment
  • Power on scan function
  • Three programmable buttons
  • PC programmable

Supplied Accessories

  • Li-ion battery pack, BP-279
  • Belt clip, MB-133
  • Быстрое зарядное устройство, BC-213
  • AC adapter, BC-123SE/SUK*

* May differ depending on version

Характеристики



IC-F29SR

Диапазон частот 446.00625–446.09375МГц
(8 каналов)
Выходная мощность 500мВт (ERP)
Аудио выходная мощность
(на 5% искажений)
Внешний динамик 800мВт
(с нагрузкой 12Ом)
Внешний динамик 400мВт
(с нагрузкой 8Ом)
Размеры
(без учета выступающих частей; Ш×В×Т)
52.2× 186.1× 24.5 мм
(с BP-279)
Вес (приблиз.) 240г (с BP-279)
Дальность связи*(приблиз.) 8км (на открытом пространстве)
Рабочая температура от –25°C до +55°C
Вренный стандарт: MIL-STD-810-G

* Дальность связи может различаться в зависимости от рабочей среды или погодных условий, и т.д.

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 G
Method, Proc.
Нижний предел давления при хранении
500.5 I
Нижний предел давления при использовании
500.5 II
Максимальная температура хранения
501.5 I
Максимальная температура эксплуатации
501.5 II
Минимальная температура хранения
502.5 I
Минимальная температура эксплуатации
502.5 II
Тепловой удар
503.5 I-C
Солнечное излучение
505.5 I
Защита от дождя
506.5 I
Соляной туман
509.5
Пылезащита
510.5 I
Погружение
512.5 I
Колебания
514.6 I
Противоударность
516.6 I

Также встречается эквивалент MIL-STD-810 -C, -D, -E и -F.

Стандартная защитаs (IC-F29SR and HM-168LWP)
Пыль и Вода
IP67 (Пылезащита и водонепроницаемость)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Батареи

BP-278

BP-278

(Li-Ion)
7.2V/1130мАч(min.)
BP-279

BP-279

(Li-Ion)
7.2V/1485мАч(min.)


Зарядки

BC-213

BC-213

Быстрое зарядное устройство
BC-214

BC-214

Быстрое 6-ти местное зарядное

Адаптер переменного/постоянного тока

BC-123SE

BC-123SE/SUK*

16В/1A
(Используйте для BC-213)
BC-157S

BC-157S

12В/6.6A
(Используйте для BC-214)





* Может отличаться в зависимости от версии

Микрофоны

HM-168LWP

HM-168LWP

IP67 водонепроницаемый
HM-159LA

HM-159LA

HM-158LA

HM-158LA

HM-153LA

HM-153LA

HM-166LA

HM-166LA



Гарнитуры

HS-94

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-4LA)
HS-95

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для VS-4LA)
HS-97

HS-97

Лорингофонный микрофон
(Используйте для VS-4LA)


РТТ кабель

VS-4LA

VS-4LA



Клипса

MB-133

MB-133



DC Кабель питания

OPC-656

OPC-656

12–20В DC кабель
(Используйте для BC-214)


Автомобильная зарядка

CP-23L

CP-23L

(Используйте для BC-213)


Скоба зарядного устройства

MB-130

MB-130

(Используйте для BC-213)

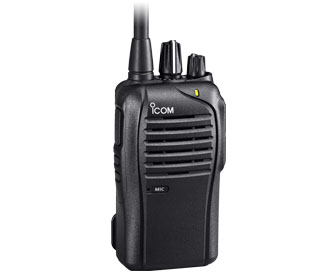

ICOM IC-F27SR

IC-F27SR




 MIL-STD 810IP54

Описание

High Performance, Professional Licence Free Radio

Outstanding audio quality, high performance and strong commercial build make the IC-F27SR the ideal licence free radio. This licence free radio is ideal for users in diverse
areas such as construction, catering, event management, shopping centres, factories, farms as well as serious outdoor enthusiasts.

Up to 35.5 hours of operating time

The IC-F27SR features highly efficient circuitry, providing up to a massive 35.5 hours of operating time* with the supplied BP-265 2000мАч lithium-ion battery pack. This means it can be comfortably last an entire shift.
* Tx: Rx: Режим ожидания =5: 5: 90 with power save ON.  24.8 hours with BP-264

Outstanding audio quality

large 45мм speaker800мВт audio output is provided from the large 45мм speaker meaning the IC-F27SR can deliver loud and intelligible audio even in extremely noisy environments such as a busy shop floor or construction site.

Just three main controls

Transmit button, volume control and channel selector. This simple to use radio is ideal for high turnover environments and shift work where the radio is constantly passed from person to person.

Lightweight, Compact Body

Small size (58×186×36.5mm) and lightweight (285g) makes this transceiver ideal for all users.

Commercial grade construction

The IC-F27SR is extremely rugged. It has been tested to 11 categories of environmental military standards for dust protection and water resistance making it ideally suited for outdoor use.

Internal VOX for Hands-free operation

Built-in VOX function provides convenient hands-free operation, when used with our optional headset adapter cable.

500мВт выходная мощность

Provides a wide communication coverage.

Other features

  • CTCSS and DTCS encoder and decoder for group call
  • Surveillance function turns off the LED and beep sound
  • Siren function can be used for security alarm
  • Power save function
  • Low battery Alert
  • Time out timer
  • Monitor function

Supplied Accessories

Li-ion battery pack versions

  • Li-ion battery pack, BP-265
  • Belt clip, MB-124
  • Battery charger, BC-193
  • AC adapter, BC-123SE*



Ni-MH battery pack versions

  • Ni-MH battery pack, BP-264
  • Belt clip, MB-124
  • Battery charger, BC-192
  • AC adapter, BC-206SE*

* AC adapter is not supplied or may differ depending on version.


Характеристики





IC-F27SR

Диапазон частот 446.00625–446.09375МГц
Количество каналов PMR446; 8 каналов
Интервал каналов 12.5кГц (8K50F3E)
Потребляемый токTx 400мА
RxМакс. аудио 330мА (Внутр. SP)
Диапазон рабочих температур от –25°C до +55°C (только радио)
Стабильность частоты ±2.5ppm
Выходная мощность 500мВт (ERP)
Внеш. разъем микрофона 3-conductor 2.5 (d) мм/2.2kОм
Чувствительность (при 20дБ SINAD) 26.5dBмкВ/m emf
Аудио выходная мощность
(на 5% искажений)
Внешний динамик 800мВт (с нагрузкой 12Ом)
Внешний динамик 400мВт (с нагрузкой 8Ом)
Ext. speaker connector 2-conductor 3.5 (d) мм/8Ом
Размеры
(без учета выступающих частей; Ш×В×Т)
58×186×32* мм (с антенной)
(* 32.0мм с BP-264)
(* 36.5мм с BP-265)
Вес (приблиз.) 340г (с BP-264)
285г (с BP-265)

Дополнительные особенности и характеристики

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.4 I
Нижний предел давления при использовании
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 II
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Защита от дождя
506.4 I
Соляной туман
509.4
Пылезащита
510.4 I
Колебания
514.5 I
Противоударность
516.5 I

Также встречается эквивалент MIL-STD-810-C, -D и -E.

Стандартная защита

Пыль и вода IP54 (Пылезащита и водонепроницаемость)

Измерения, выполненные в соответствии с EN 300-296.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Батареи

BP-264

BP-264

(Ni-MH)
7.2V/1400мАч
BP-265

BP-265

7.4В/1900мАч (min.), 2000мАч


Футляр для аккумуляторов

BP-263

BP-263

AA(LR6) × 6 ячеек


Настольные зарядки

BC-191

BC-191

Быстрое зарядное устройство
(для BP-264)
(Используйте для BC-123SE)
BC-192

BC-192

Регулярное зарядное устройство
(для BP-264)
(Используйте для BC-206SE)
BC-193

BC-193

Быстрое зарядное устройство
(для BP-265)
(Используйте для BC-123SE)
BC-197

BC-197

Быстрое 6-ти местное зарядное для BP-264 или BP-265.*
(Используйте для BC-157S)

* Совместимость аккумулятор различается в зависимости от установленного адаптера зарядного устройства(AD-120 или AD-121).

Адаптер зарядного устройства

AD-120

AD-120

Зарядное устройство для BP-264.
(Используйте для BC-197)
AD-121

AD-121

Зарядное устройство для BP-265.
(Используйте для BC-197)


* AD-120 или AD-121 Зарядные устройства поставляются с BC-197, в зависимости от версии BC-197-х

Адаптер переменного/постоянного тока

BC-123SE

BC-123SE

12V/1A
(Используйте для BC-191 or BC-193)
BC-206SE

BC-206SE

15V/400мА
(Используйте для BC-192)
BC-157S

BC-157S

12В/6.6A
(Используйте для BC-197)


Автомобильная зарядка

CP-23L

CP-23L

(Используйте для BC-191 or BC-193)


Скоба зарядного устройства

MB-130

MB-130

Для использования с BC-191, BC-192 or BC-193.


Кабели постоянного тока

OPC-515L

OPC-515L

Power supply cable
(Используйте для BC-191, BC-192 or BC-193)
OPC-656

OPC-656

DC power cable
(Используйте для BC-197)


Микрофоны

HM-158LA

HM-158LA

HM-159LA

HM-159LA



Гарнитуры

HS-94

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-4LA или OPC-2004)
HS-95

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для VS-4LA или OPC-2004)
HS-97

HS-97

Лорингофонный микрофон
(Используйте для VS-4LA или OPC-2004)


РТТ кабель

VS-4LA

VS-4LA



Кабель-адаптер

OPC-2004

OPC-2004



Наушник

SP-27

SP-27



Клипса

MB-124

MB-124





ICOM IC-4088E

IC-4088E




 MIL-STD 810

Описание

Маломощная портативная радиостанция IC-4088Е разработана в соответствии с европейскими техническими стандартами для маломощных радиостанций (EN 320 220) и предназначена для использования в пределах ограниченной территории широким кругом потребителей, в частности:

  • служб охраны объектов;
  • служб безопасности и сопровождения;
  • строителей, ремонтников, высотников и крановщиков;
  • работников складов;
  • служащих больших магазинов, казино, ресторанов, рынков;
  • спортсменов, альпинистов, дельтапланеристов, парашютистов;
  • туристов, рыбаков, охотников, грибников.
  • 69 каналов и 38 частот для кодов «пилот-тона»
  • Встроенный маскиратор речи (скрэмблер)
  • Конструкция, устойчивая к атмосферным воздействиям, по классу 4 Японского промышленного стандарта JIS
  • Компактность и простота управления
  • Универсальное питание: 3 аккумуляторные батареи типа АА, а также гнездо для подключения внешнего источника питания или зарядного устройства
  • Система автоматического ответа
  • Функции «Специальный звонок» и «Звонок при вызове»

69 каналов и 38 частот для кодов «пилот-тона» для работы в режиме групповой связи

Данная модель оснащена тональным кодером/декодером, обеспечивающим бесшумную работу радиостанции в режиме ожидания. Звуковые (речевые) сигналы передаются только после приема согласованного тонового сигнала. Это очень удобно для работы в режиме групповой связи. Система позволяет использовать 38 частот для тоновых сигналов.

Встроенный маскиратор речи (скрэмблер)

IC-4088Е оснащена встроенным маскиратором речи инверсного типа. Это обеспечивает конфиденциальность переговоров и позволяет использовать IC-4088Е в различных ситуациях без опасений быть подслушанным.

Конструкция, устойчивая к атмосферным воздействиям, по классу 4 Японского промышленного стандарта JIS

Устойчивая к атмосферным воздействиям конструкция (брызгозащищенный корпус по классу 4 Японского промышленного стандарта) позволяет использовать портативную радиостанцию широкому кругу потребителей.

Компактность и простота управления

Радиостанция IC-4088E имеет всего пять кнопок управления и регулятор громкости, а понятные символы на большом ЖК-дисплее позволяют за несколько минут разобраться со всеми функциями. Акцент на простоте и практичности помогает пользователю быстро производить нужные операции.

Универсальное питание:

В модели IC-4088Е имеется гнездо для подключения внешнего источника питания или зарядного устройства (при использовании опционного зарядного устройства или опционного кабеля для подключения к разъему прикуривателя CP-18E).
3 аккумуляторные батареи типа АА, которые обеспечивают работу радиостанции более 8 часов (в режиме передача:прием:режим ожидания=1:1:80).
3 батарейки типа АА, которые обеспечивают работу радиостанции в течение 65 часов (в режиме передача:прием:режим ожидания=1:1:80).

Система автоматического ответа

Эта удобная функция позволяет автоматически проверить, находится ли вызываемая радиостанция в зоне уверенного приема, и отобразить результаты проверки на дисплее. Кроме того, при работе в режиме групповой связи доступна функция запроса ответа в ручном режиме, позволяющая определить, находятся ли радиостанции конкретной группы в зоне уверенного приема. В этом случае, портативная радиостанция выдает результат проверки при помощи звуковых сигналов

Функции «Специальный звонок» и «Звонок при вызове»

Функция «Специальный звонок» и функция «Звонок при вызове» используются для настройки специальных или простых звуковых сигналов оповещения. Возможен выбор из 10 различных тоновых звонков.

Прочие характеристики

  • Дальность связи: открытая местность, прямая видимость - 2 км; в городских условиях: 100-2000м.
  • Автоматическая проверка дальности (нахождение в зоне уверенного приема)
  • Индикатор разряда аккумуляторной батареи
  • Функция экономии заряда аккумуляторной батареи
  • Сканирование
  • Автоматический таймер выключения радиостанции
  • Разъем для подключения внешних гарнитур

Характеристики





IC-4088E

Диапазон частот 433.075 - 434.775 МГц (Simplex)
Количество каналов

69

Потребляемый ток (4.5В DC) Менее 140мА
Размер (Ш×В×Т) 60.5×163.7×26.9 мм
Вес (приблиз.) 200г
(включает в себя 3 щелочных элементов)
Выходная мощность 10мВт
Чувствительность (при 12дБ SINAD) Менее 0.2мкВ; –14dBмкВ
Аудио выходная мощность Более 100мВт на 10%
искажений при нагрузке 8 Ом
Продолжительность работы батареи(Tx:Rx:Standby=1:1:8)3 щелочных элемента приблиз. 65 час.
Дополнительный BP-202 приблиз. 20 час.
Дальность связи* 2км (приблиз.)
(На открытом пространстве)

* Дальность связи может различаться в зависимости от погодных условий и т.п.

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Низкое давление 500.4 I,II
Высокая температура 501.4 I,II
Низкая температура 502.4 I,II
Тепловой удар 503.4 I
Солнечное излучение 505.4 I
Дождь 506.4 I,II
Соляной туман 509.4
Пылезащита 510.4 I
Водонепроницаемость 512.4 I
Колебания 514.5 I
Шок 516.5 I,IV

Также встречается эквивалент MIL-STD-810 -C, -D и -E.

Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Батарея

BP-202

BP-202



Зарядное устройство

BC-153S

BC-153S



Автомобильная зарядка

CP-18A

CP-18E



Зарядное устройство

MN-100

BC-119N

(Требуется AD-105)
Быстрое зарядное устройство


Адаптер зарядного устройства

AD-105

AD-105

(Используйте для BC-119N)





AC Адаптер

BC-145S

BC-145S

(Используйте для BC-119N)


Микрофоны

HM-46

HM-46

HM-75A

HM-75A

HM-131

HM-131



Наушник-микрофон

HM-166

HM-166





Гарнитуры

HS-94

HS-94

(Используйте для VS-1)
HS-95

HS-95

(Используйте для VS-1)
HS-97

HS-97

(Используйте для VS-1)
HS-85

HS-85

VOX/PTT Кабель

VS-1

VS-1



От радиорелейных линий - к спутниковой связи
Радиорелейная связь - это особый вид радиосвязи на ультракоротких волнах с многократной ретрансляцией сигнала.

Спутниковая связь - это особый вид радиосвязи с одновременной ретрансляцией сигнала через спутник в разных направлениях.

НИИР - это особый научно-исследовательский институт, в стенах которого родилась первая отечественная радиорелейная аппаратура, из стен которого вышло много ученых, известных не только на родине, но и во всем мире, много талантливых организаторов и руководителей отрасли, много академиков и лауреатов Государственных премий.

Можно сказать, что история развития радиорелейной и спутниковой связи в России неразрывна с историей и судьбой НИИР.

Еще в 1932-1934 гг. в СССР была создана приемно-передающая аппаратура, работавшая на метровых волнах, и на ее базе построены опытные линии связи Москва - Кашира и Москва - Ногинск. Первое отечественное оборудование "Краб", разработанное в НИИР и изготовленное в его экспериментальных мастерских для решения конкретной задачи - создания линии связи через Каспийское море между Красноводском и Баку в 1953-1954 гг., также работало в метровом диапазоне, а вот аппаратура "Стрела-П", изготовленная в 1954 г. на Опытном заводе НИИР и предназначенная для связи между Москвой и подмосковным г. Фрязино, работала уже начастотах 1600...2000 МГц.

Эти линии обеспечивали 12 телефонных каналов с возможностью их вторичного уплотнения. Но назвать их радиорелейными в полном смысле этого слова было нельзя, так как связь между двумя пунктами осуществлялась без ретрансляции.

Поначалу наиболее целесообразным для радиорелейных линий (РРЛ) считалось применение импульсной модуляции, хорошо освоенной в радиолокации, с временным уплотнением. И казалось, что при тогдашнем уровне технологии это сулит большие преимущества. Однако целый цикл теоретических исследований и экспериментальных проработок, проведенных в том числе и в институте, подтвердил складывавшееся в ту пору мнение, что сочетание частотной модуляции с частотным уплотнением позволит создать радиорелейные линии, не уступающие наиболее совершенным коаксиальным кабельным системам. Подчеркнем, что сказанное относилось к концу 40-х и началу 50-х годов. А поскольку развитие идет по спирали, то современные новейшие технологии позволили вернуться к цифровым методам передачи на более высоком уровне - передача данных, цифровая телефония и даже цифровое телевидение.

В этот начальный период в институте собрались ученые, имена которых стали известны во всем мире.

Вопросы теории систем связи были развиты профессором В. А. Котельниковым - будущим президентом Академии наук СССР, в его теории потенциальной помехоустойчивости. Очень интересным был коллоквиум, проведенный им в институте, на котором была представлена некоторая таблица, наподобие таблицы Менделеева, содержащая все возможные сочетания систем передачи сигналов с импульсной, частотной и фазовой модуляцией с временным и частотным уплотнением. В ней были выделены сочетания, обладающие наибольшей помехоустойчивостью, и исключены неперспективные варианты.

Разработкой антенн руководил доктор технических наук Г. З. Айзенберг, написавший широко известную книгу "Антенны ультракоротких волн" (1957 г.).

Передатчики СВЧ создавались под руководством заведующего кафедрой передающих устройств МЭИС профессора Б. П. Терентьева, а приемными устройствами занимался доктор технических наук B. C. Мельников.

Возглавлял лабораторию УКВ в то время доктор технических наук В. А. Смирнов. Коллектив этой лаборатории в тесном содружестве с сотрудниками других лабораторий института и создал первые отечественные радиорелейные линии.

В электровакуумной лаборатории института, начальником которой был П. А. Остряков, а немного позднее Н. В. Зарянов, был разработан и изготовлен триод для генерации и усиления высокочастотных колебаний. Эти лампы были использованы в экспериментальном передатчике (работавшем на волне 75 см, с импульсной и частотной модуляцией), созданном в лаборатории УКВ С. В. Бородичем, Е. П. Корчагиной, Л. А. Корнеевым и Н. Н. Федюшиным.

Результатом совместного творчества инженеров И. И. Теумина и В. В. Слуцкой стал оригинальный электронный коммутатор для импульсно-фазовой модуляции.

Группа сотрудников лаборатории УКВ (А. В. Соколов, Н. Н. Зубов, З. Ф. Гурова) под руководством B. C. Мельникова совместно со специалистами ЦНИИС СА и предприятия НИИ-20 разработала приемное устройство для подвижной РРЛ с импульсно-фазовой модуляцией, работающее на волне 20 см.

В то далекое послевоенное время в институте были прекрасные экспериментальные мастерские, возглавляемые А. П. Жаровым, а в них - механики-"золотые руки", и замечательное конструкторское бюро под началом Б. П. Михайлова с инициативными конструкторами-энтузиастами освоения техники СВЧ.
Такое сочетание творческих коллективов ученых и экспериментальной производственной базы позволило успешно отработать все принципиальные устройства и элементы будущей аппаратуры РРЛ. Были исследованы узлы приемно-передающей аппаратуры, объемные СВЧ-контуры, входные цепи и кристаллические смесители, усилители промежуточной частоты, частотные и импульсные детекторы, генераторы и усилители СВЧ, импульсные и частотные модуляторы, а также антенны различных типов, из которых два выбраны для использования на первых РРЛ относительно небольшой емкости. Изучались вопросы распространения ультракоротких волн, распределения частот, что позволило определить основные характеристики РРЛ и методы расчета.

Все это было подкреплено многочисленными испытаниями самого различного оборудования на специально созданном опытном участке между Москвой и поселком Голицыно.

В Москве на телефонной станции на ул. Мархлевского находился оконечный пункт этой линии, аппаратная которого размещалась на верхнем этаже, а площадка с параболической антенной - на крыше здания.

В Голицыно, рядом с прекрасным пионерским лагерем "Волна", была построена небольшая башня из трубчатых конструкций для установки антенны и небольшой домик для высокочастотной приемно-передающей аппаратуры - это была промежуточная станция. На этом опытном участке можно было сымитировать двух- и более пролетную РРЛ, что позволило экспериментально подтвердить теоретически полученные законы накопления тепловых шумов и сложения

продуктов нелинейных переходов, возникающих в различных трактах линии.

Работы на опытном участке проводились С. В. Бородичем, В. П. Минашиным, А. В. Соколовым, В. М. Шифриной, Л. А. Коробковым, В. В. Петровым и многими другими.

На полигоне в Голицыне испытывались антенны, измерительное оборудование и устройства электропитания. В специальном бункере проверялся двухмашинный агрегат с механическим аккумулятором энергии - массивным маховиком и автоматически запускаемым дизелем. Это был прообраз широко распространенного дизель-генераторного агрегата ДГА-20М мощностью 20 кВА.

Естественно, все эти работы требовали метрологического обеспечения, и в институте было создано бюро измерительной аппаратуры под руководством кандидата технических наук А. Ф. Пионтковской, которое осуществляло подбор необходимой серийно выпускаемой отечественной и импортной аппаратуры и ее аттестацию.

Для разработки нестандартного измерительного оборудования была организована специальная лаборатория под руководством А. С. Владимирова, а несколько позднее - отдел, который возглавил А. И. Зудакин.

Технологическая цепочка проведения НИР и ОКР в институте в то время выглядела следующим образом. Часть сотрудников лаборатории объединялась в группу для исследования отдельных вопросов или разработки оборудования конкретного назначения. В каждой лаборатории была своя макетная группа, свой механик, а в некоторых - и свой конструктор. Сложные макеты конструировались в КО-1 и изготавливались в мастерских, расположенных в Москве и имевших все необходимые цеха, в том числе и кварцевый. Начальником КО-1 был А. К. Эйхман, начальником мастерских - Л. П. Турин. Конструирование образцов, как правило, осуществлялось в КО-2, начальником которого сначала был Е. И. Хайтов, а позднее - А. И. Бобров, а их выпуск в малых сериях - на Опытном заводе НИИР в поселке Лесное (ст. Зеленоградская). Директором завода долгое время был С. С. Шлюгер, а затем - Б. М. Рафтопуло. Работа возглавлялась руководителем, позднее - главным конструктором и заместителями по основным направлениям.

В лаборатории № 14, в которой в 40-50-х годах разрабатывались первые РРЛ, сначала под руководством В. А. Смирнова, а позднее С. В. Бородича - неизменного главного конструктора, существовало несколько групп: передающих устройств - В. П. Минашин, Г. В. Иванов, Н. А. Ананьев, С. Н. Смирнова, Н. Н. Федюшин, Г. Д. Ефимова; приемных устройств . В. Соколов, Н. Н. Зубов, В. И. Малиновская, З. Ф. Гурова; низкой частоты и служебной связи - В. М. Шифрина, Н. И. Тилюшкина, Л. А. Кащеева, Г. К. Конькова, Н. В. Таратута; видеочастоты - Д. Ф. Булле, Ю. Н. Марголин, Ю. В. Грачев.

Устройствами электропитания и автоматики занимались сотрудники других лабораторий: В. В. Петров, И. П. Шилова, Р. Н. Сидоров, М. В. Бродский, В. Д. Шошенков, Н. П. Филипчук.

Антенны на первоначальном этапе разрабатывали В. Д. Кузнецов, А. А. Кукаев, A. M. Модель. Вопросами распространения и проектирования трасс занимались А. И. Калинин, В. Н. Троицкий, А. А. Шур, Л. В. Надененко.

Группой конструкторов в КО-2 руководил И. В. Казистов со своим постоянным помощником Я. М. Мадорским.

Таким коллективом было разработано семейство радиорелейной аппаратуры "Стрела" в диапазоне 1600... 2000 МГц: "Стрела-П" - для пригородных линий на 12 телефонных каналов, "Стрела-Т" - для передачи одной ТВ программы на расстояние 300-400 км и "Стрела-M" - для оборудования магистральных линий на 24 канала протяженностью 2500 км.

В передатчиках с выходной мощностью 2 Вт использовались мощные смесители и генераторы на металлокерамических триодах типа ГС-90Б. Основным типом лампы был металлический пентод 6Ж4 (6 ACT) с высокой крутизной. Промежуточная частота в передатчике - 75 МГц, в приемнике - 31 МГц. Модуляция - частотная. Девиация частоты на канале - 140 кГц, девиация при передаче видеосигнала - 4 МГц. Ширина полосы пропускания телефонного ствола - 6 МГц, ТВ ствола - 20 МГц. В приемнике использовался кристаллический смеситель и гетеродин на отражательном клистроне для оконечной станции, а на промежуточных станциях колебания гетеродина образовывались общим с передатчиком генератором и дополнительным смесителем. Звуковое сопровождение ТВ программы передавалось в групповом тракте телефонного ствола на отдельной поднесущей с фазоразностной модуляцией.

Основным типом антенны была перископическая система из двух зеркал (верхнего - плоского, нижнего - эллиптического) и рупорного облучателя. Применялась и параболическая антенна диаметром 3,2 м.

Первые РРЛ были оборудованы аппаратурой, изготовленной на опытном заводе института, где были организованы монтажный цех, напоминающий небольшой конвейер, настроечный цех во главе с А. И. Бунаковым. Для комплексной проверки была создана однопролетная линия. Серийное производство аппаратуры осуществлялось на заводе в Ростове-на-Дону.

Аппаратура "Стрела" использовалась при строительстве довольно многих линий, например, Москва - Рязань, Москва рославль - Нерехта - Кострома - Иваново, Фрунзе - Джалалабад, Москва - Воронеж, Москва - Калуга, Москва - Тула.

В 1956 г. аппаратура "Стрела-M" была продемонстрирована на Выставке достижений народного хозяйства (ВДНХ), а ее разработчики награждены медалями и дипломами ВДНХ.

Следующее оборудование для РРЛ, созданное примерно тем же коллективом, - аппаратура Р-60/120. Она позволяла создавать 3-6-ствольные магистральные линии длиной до 2500 км для организации 60-120 телефонных каналов и длиной до 1000 км - для передачи ТВ программ при выполнении Рекомендаций МККТТ и МККР на качественные показатели.

Принципиальные решения отдельных узлов и общее построение оборудование во многом напоминало "Стрелу", но при разработке учитывались все Рекомендации МККР. В соответствии с ними промежуточные частоты передатчика и приемника были одинаковы и равны 70 МГц. Большое внимание уделялось вопросам внутрисистемной ЭМС, учитывались все возможные паразитные продукты преобразования частот в мощном смесителе передатчика и каналы помех в смесителе приемника. Аппаратура работала в том же диапазоне 1600...2000 МГц. Мощность передатчика была увеличена до 3 Вт. Была предусмотрена система телеобслуживания промежуточных станций, совершенно изменена конструкция стоек.

Для установки перископической антенной системы использовалась либо свободно стоящая башня из трубчатых конструкций, либо мачта из стальной трубы относительно большого диаметра с несколькими ярусами оттяжек. Аппаратуру размещали в кабине, встроенной в башне, или в небольшом здании около мачты. В отдельном домике была установлена система электропитания с автоматической дизельной установкой.

По сложившейся традиции образцы аппаратуры Р-60/120 для первой линии были изготовлены Опытным заводом института.

Эта РРЛ (между Москвой и Смоленском с промежуточными пунктами в Голицыне, Дорохове, Гжатске, Вязьме и Ярцеве) была спроектирована, смонтирована и настроена менее чем за год совместными усилиями специалистов ГСПИ, треста "Радиострой" и НИИР и сдана в эксплуатацию в октябре 1958 г. Руководили работами А. В. Соколов, Н. А. Ананьев, Г. Г. Цуриков. Сквозные измерения, паспортизацию телефонных каналов и видеотракта провели В. М. Шифрина, Н. И. Тимошина, В. Н. Полухин.

По инициативе начальника Технического управления Минсвязи СССР А. Д. Фортушенко для серийного производства аппаратура Р-60/120 была передана на один из лучших заводов ВПК в Днепропетровске, где она попала в руки молодых специалистов В. И. Дворникова, В. М. Василевского,

Ю. Ф. Марченко и А. И. Потапенко (двое последних после освоения оборудования в производстве перешли на работу в НИИР).


Радиорелейные линии на базе аппаратуры Р-60/120 были построены в различных районах СССР. Одной из первых и, пожалуй, самой длинной была линия Москва - Ростов-на-Дону, весь цикл работ на которой, начиная от проектирования и кончая сдачей в эксплуатацию, был проведен ведущим конструктором НИИР В. М. Шифриной.

Параллельно с созданием оборудования сотрудниками института А. И. Калининым, В. Н. Троицким, Л. В. Надененко, А. А. Шуром были разработаны методики для выбора трасс, а также методики настройки, измерений и инструкции по эксплуатации и обслуживанию РРЛ.

Успешная разработка оборудования и настройка линий была обеспечена благодаря использованию большого парка измерительной аппаратуры. Большую роль сыграло и создание специальной измерительной аппаратуры: комплекта постоянных и переменных направленных ответвителей (В. Д. Кузнецов, А. А. Кукаев); измерителя мощности, резонансного волномера, шумового диода, генератора стандартного поля (М. В. Фомин); гетеродинного волномера, измерителя девиации (Г. И. Рабинович); генератора стандартных сигналов (А. В. Соколов, Н. Н. Зубов).

Особо следует отметить создание двух принципиально новых для того времени приборов: измерителя группового времени запаздывания (И. С. Печерский, Е. А. Шубина) и измерителя переходных шумов (А. И. Зудакин).

Оборудование Р-60/120 также экспонировалось на ВДНХ в 1958 г., и коллектив разработчиков был награжден медалями и почетными дипломами.

Разработанная аппаратура для РРЛ прямой видимости не могла обеспечить связью ни Крайний Север, ни удаленные районы Сибири.

Идея создания в этих местах линий тропосферной связи с расстояниями между пунктами в сотни километров принадлежала В. А. Смирнову. Она была развита и конкретизирована С. В. Бородичем и А. И. Калининым, а также поддержана Министерством связи.

Главным конструктором разработки тропосферной системы связи ТР-60/120 был назначен С. В. Бородич. В коллектив разработчиков пришли новые сотрудники и молодые специалисты: И. А. Гусятинский, А. С. Немировский, Б. С. Надененко, И. С. Цирлин, В. В. Козлов, Ю. М. Кирик, Ю. М. Фомин, B. C. Довгелло, Е. В. Коршунов, Ю. Б. Петровский, В. М. Цемехман, Ю. В. Берноскуни, И. Л. Папернов, В. В. Плеханов, Э. Я. Рыскин, Г. Г. Тараканова, М. И. Поляк.

Для дальней тропосферной связи требовались мощные передающие устройства, антенны с большим усилением, высокочувствительные приемники многократного приема с порогопонижающими системами.

Наиболее подходящим для тропосферных систем с расстояниями между пунктами 200-300 км являлся диапазон 700... 1000 МГц. На основании теоретических исследований, анализа отечественной и зарубежной литературы, сравнения различных систем многократного приема была выработана структура построения как отдельных станций, так и всей линии дальней тропосферной связи.

Работа была организована следующим образом: в лабораториях института проводились самые разнообразные теоретические исследования и макетирование принципиально новых узлов и блоков. Параллельно шло строительство опытного участка между городами Талдом и Вологда протяженностью 300 км. На предприятиях МЭП были разработаны и внедрены в серийное производство многорезонаторные пролетные усилительные клистроны мощностью 3...10 кВт. Проверка и испытания клистронов проходили при непосредственном участии сотрудников НИИР: Н. В. Зарянова, С. И. Угорской, В. П. Минашина, Г. В. Иванова, В. М. Фирсова, И. В. Казистова, B. C. Довгелло.

Оригинальное высоковольтное устройство электропитания для этих клистронов было разработано В. В. Петровым.

В первых образцах приемников использовались усилители высокой частоты на миниатюрных маячковых лампах, но затем они были заменены на принципиально новые для того времени параметрические усилители с температурой шума 200-300 К.

Как всегда, образцы оборудования для оснащения опытной линии были изготовлены на Опытном заводе НИИР.
В дальнейшем серийное производство аппаратуры осуществлялось на Красноярском заводе телевизоров в НПО "Искра". Нужно отметить, что при передаче документации на заводы колоссальная работа пришлась на конструкторский отдел (А. И. Бобров), отдел нормализации и стандартизации (Ф. Л. Зингер) и технический отдел (Г. Н. Томиловский).

Идеологами огромного объема разнообразных исследований, проведенных на линии Талдом - Вологда, были И. А. Гусятинский и А. С. Немировский. В частности, были изучены особенности многолучевого распространения; определены зависимости уровня сигнала от расстояния и длины волны, уточнены законы замираний, потери усиления антенн и подобрана оптимальная диаграмма направленности; определены статистические характеристики сигналов при пространственном, угловом и частотном разнесении, получены частотные и фазовые характеристики участка линии, а также виды распределения тепловых и переходных шумов и подобрано оптимальное значение девиации.

В итоге - разработка полного комплекта оборудования ТР-60/120.

Не вдаваясь в подробности построения аппаратуры, скажем только, что станция, построенная на Севере, представляла собой зрелище фантастическое. Огромные, приподнятые над землей, параболические зеркала с квадратным раскрывом размером 20х20 или 30х30 м, рупорные облучатели на башенках и длинные волноводы, идущие к алюминиевому сборному зданию, - все это напоминало, скорее, явление не земное, а космическое. Впечатление усиливалось тем, что эта окрашенная контрастными оранжево-черными полосами конструкция появлялась неожиданно - в конце просеки между гигантскими елями - это, если смотреть с земли, или - прямо на горизонте бескрайней тундры в лучах низкого солнца - если лететь на вертолете. А кругом - снег, покой и мороз минус 34°С!

Необходимость больших мощностей потребовала совершенно нового подхода к разработке полосовых, режекторных фильтров, фильтров гармоник и ферритовых вентилей. Эта новая технология была успешно внедрена в производство A. M. Моделем, В. М. Антоненко, Б. С. Надененко, И. А. Берлявским, А. П. Николаевым, И. В. Казистовым.

Первые параметрические усилители были разработаны Ю. М. Фоминым, Н. Н. Зубовым и воплощены в конкретные конструкции И. М. Кузнецовым.

Оригинальная система сдвоенного приема по промежуточной частоте с подстройкой фаз приходящих сигналов была придумана А. В. Соколовым и И. И. Печерским (авт. свид. № 158602, 1962 г. ), а оригинальное порогопонижающее устройство предложено И. А. Гусятинским и Ю. Н. Марголиным (авт. свид. № 863014, 1963 г. ).

На аппаратуре ТР-60/120 в 60-70-х годах была построена сеть тропосферных линий протяженностью более 15 000 км, содержащая 55 станций. Была построена также линия сверхдальней тропосферной связи между СССР и Индией длиной 700 км (между городами Душанбе и Сринагар), которая в 1981 г. связала две столицы - Москву и Дели.

Попытка осуществить передачу черно-белого телевидения в диапазоне 700...1000 МГц успеха не имела, а вот в диапазоне 5000 МГц это стало возможным. Была изобретена оригинальная система многократного сложения по промежуточной частоте, авторами которой были И. А. Гусятинский, Л. Я. Кантор, Ю. Н. Марголин, И. С. Цирлин, В. П. Лущин (авт. свид. № 187097, 1965 г. ).

Система широкополосной тропосферной связи на несколько стволов "Рубеж" не получила широкого распространения, поскольку весь комплекс был достаточно громоздким. Была построена всего одна линия над Охотским морем между материком и Камчаткой.

Напомним, что в тот начальный период создания РРЛ было написано множество научных статей, издано много книг, защищены кандидатские и докторские диссертации, сделано много изобретений и получено множество авторских свидетельств и патентов. Например, Бородич С. В., Минашин В. П., Соколов А. В. "Радиорелейная связь" (Связьиздат, 1960 г. ); И. А. Гусятинский, Е. В. Рыжков, А. С. Немировский "Радиорелейные линии связи" (Связь, 1965 г. ); И. А. Гусятинский, А. С. Немировский, А. В. Соколов, В. Н. Троицкий "Дальняя тропосферная радиосвязь" (Связь, 1968 г. ).

В 1957 г. был осуществлен запуск первого в мире советского искусственного спутника Земли, положивший начало космической эры. После проведения ряда испытаний и первого полета человека в космос в 1961 г., естественно, возникла идея создания систем спутниковой связи (телефония, телеграф, телевидение и прочее). Основное преимущество таких систем связи заключается в возможности значительного расширения зон обслуживания по сравнению с радиорелейными и кабельными линиями связи. Теоретические разработки в области энергетических возможностей линий спутниковой связи позволили сформулировать тактико-технические требования к устройствам спутникового ретранслятора и наземных устройств, исходя из реальных характеристик технических средств, существовавших в то время.

Разработка спутниковых ретрансляторов поручается МНИИРС МПСС, а оборудования земных станций - НИИР.

Наиболее подходящей для оборудования земных станций спутниковой системы оказалась аппаратура тропосферной связи ТР-60/120, в которой, как известно, использовались передатчики большой мощности и высокочувствительные приемные устройства с малошумящими параметрическими усилителями. На ее основе в институте разрабатывается приемно-передающий комплекс "Горизонт", устанавливаемый на наземных станциях первой линии спутниковой связи между Москвой и Владивостоком.

Специально были разработаны передатчики для связной и командно-измерительной линии, параметрические усилители с температурой шума 120 К для установки в подзеркальной кабине антенны, а также совершенно новое оборудование промежуточной частоты и групповых трактов, обеспечивающее стыковку с местными телецентрами и междугородными телефонными станциями.

Интересно отметить, что проектировщики земной станции, боясь влияния мощных передатчиков на приемники, установили их на разных антеннах и в разных зданиях (приемном и передающем). Однако большой опыт использования одной общей антенны для приема и передачи, полученный на линиях тропосферной связи, позволил в дальнейшем перенести приемное оборудование на передающую антенну (инициаторами были С. В. Бородич и A. M. Модель), что значительно упростило и удешевило эксплуатацию станций спутниковой связи.

Нам, А. В. Соколову и В. М. Шифриной, было поручено проведение работ по настройке, испытаниям и введению в эксплуатацию первой линии спутниковой связи между Москвой и Владивостоком. Первые станции были настроены, испытаны и введены в действие в подмосковном г. Щелково и в Уссурийске. Кабельными и релейными линиями связи они соединялись соответственно с телецентрами и телефонными междугородными станциями Москвы и Владивостока.

Нам выпало счастье провести первые передачи через спутник связи "Молния-1", запущенный 23 апреля 1965 г. С запуском второго спутника связи "Молния-2" 14 октября 1965 г. началась регулярная эксплуатация линии дальней связи через ИСЗ. Через спутник "Молния-1" было проведено множество интересных работ, в том числе обмен цветными ТВ программами по системе SEKAM между СССР и Францией, получение цветных изображений Земли из космоса и различной метеорологической информации. Все работы подробно освещались в центральной печати: "Спутник связи "Молния-1" ("Правда", 30 мая 1965 г.); "Дворец съездов - "Молния-1", Владивосток ("Правда", 7 октября 1965 г.); "Цветные передачи "Москва-Париж" ("Правда", 1 декабря 1966 г.); "Цветное телевидение через космос" ("Правда", 27 декабря 1966 г.).

В 1967 г. через спутник связи "Молния-1" создана разветвленная телевизионная сеть приемных земных станций "Орбита" с центральной передающей станцией под Москвой. Это позволило передавать программу Центрального телевидения в отдаленные районы нашей Родины и дополнительно охватить более 30 млн. телезрителей.
