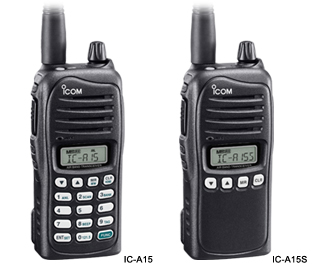

ICOM IC-A14 / S, ICOM IC-A15 / S

IC-A14-S



IC-A1510-keypad
IC-A15SSimple key

 IPX4MIL-STD 810

Описание

Проста эксплуатации, надежность, компактность и превосходный звук ICOM

Мощность аудио выхода 700 мВт

Радиостанции авиационного диапазона практически всегда используются в условиях повышенных шумов, так что отличное качество звучания и громкость аудио сигналов – залог успешной работы. Трансиверы серии IC-A14/S используют BTL усилители, которые позволяют увеличить уровень аудио мощности в два раза и обеспечивают успешную работу станции как в кабине пилота, так и вне ее.

Полноценная кнопочная панель или упрощенная версия

Полноценная кнопочная панель IC-A14 позволяет вводить частоты каналов, а также выделить отдельную кнопку для установки аварийного канала 121.5 МГц. Трансивер IC-A14предусматривает ведение приема в NAV и WX каналах. А модель IC-A14S с упрощенной кнопочной панелью представляет собой идеальный коммуникационный инструмент для наземного авиационного персонала.

Портативность, малый вес, надежный корпус

Трансиверы серии IC-A14S компактны (всего 120 мм в высоту), легки (350 г с аккумулятором BPN-232N), водонепроницаемы (эквивалентны стандарту IPX4) и при этом весьма надежны в работе в самых жестких условиях.

Литиум-ионный аккумулятор большой мощности

Блок аккумуляторов емкостью 200mАч, BP-232N, обеспечивает до 18 часов рабочего времени трансивера IC-A14S (Передача:Прием:Ожидание = 5:5:90). В случае крайней необходимости предусмотрено использование корпуса BP-261 для 6 щелочных батарей типа АА (LR6).

200 каналов памяти

В трансивере предусмотрено 200 каналов памяти с наименованиями длиной до 8 символов. Для упрощения использования каналов они сгруппированы в 10 банков каналов памяти.

Прочие функции

  • 5Вт выходной мощности (1.5 Вт - CW)
  • Функция самоконтроля позволяет вам прослушивать ваш собственный сигнал через авиационную гарнитуру
  • Подсветка ЖК-дисплея в течение время суток
  • Функция автоматического ограничения шумов (ANL)
  • Сигнализация разряда аккумуляторов
  • Регулируемый уровень микрофонного усиления
  • BNC разъем подключения антенны.

Характеристики

Основные



IC-A15

IC-A15S

Диапазон частот
118.000–136.975МГц (COM)
Количество каналов памяти 200 каналов
с 10 банками
100 каналов
Интервал каналов
25кГц
Требуемый источник питания
7.4В DC (Icom аккумуляторная батарея)
Потребляемый токTx
1.5A
RxРежим ожидания
50мА
Макс. аудио
500мА
Размеры (Ш×В×Т)
(без учета выступающих частей)
53×120×36.9 мм
Вес
350г
(с антенной и BP-232N)
Диапазон рабочих температур
от –20°C до +55°C
Стабильность частоты
±5ppm

Передатчик



IC-A15

IC-A15S

Выходная мощность
5.0/1.5Вт (PEP/CW)
Импеданс микрофона
3-conductor 2.5 (d) мм
(1/10”)/ 150Ом

Приемник



IC-A15

IC-A15S

Чувствительность
–3dBμ
(при 12дБ SINAD с CCITT)
Селективность
6дБ (более 7.5кГц)
60дБ (менее 25кГц)
Внеполосовой прием
Более 70дБ
Аудио выходная мощность
(на 10% искажений с нагрузкой 8Ом, 30% модуляция)
Встроенный динамик Более 700мВт
Внешний динамик Более 500мВт

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении 500.4 I
Нижний предел давления при использовании 500.4 II
Максимальная температура хранения 501.4 I
Максимальная температура эксплуатации 501.4 II
Минимальная температура хранения 502.4-3 I
Минимальная температура эксплуатации 502.4-3 II
Тепловой удар 503.4 I
Солнечное излучение 505.4 I
Защита от дождя 506.4 I
Пылезащита 510.4 I
Колебания 514.5 I
Противоударность 516.5 I

Также встречается эквивалент MIL STD 810 -C, -D и -E.

Стандартная защита
Вода IPX4(Водостойкая защита)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Батареи

BP-230N

BP-230N

(Li-Ion)
7.4В/950мАч (min.),
980мАч
BP-232N

BP-232N

(Li-Ion)
7.4В/1900мАч
(min.),
2000мАч





Футляр для аккумуляторов

BP-261BP-261

AA (LR6)×6 щелочных элементов





Зарядки

BC-119N

BC-119N

Быстрое зарядное устройство (требуется AD-106)
BC-119N

BC-121N

Быстрое 6-ти местное зарядное
(требуется AD-106)
BC-160

BC-160

Быстрое зарядное устройство
BC-171

BC-171

Регулярное зарядное устройство
BC-179

BC-179

Зарядное устройство батареи


Адаптер переменного/постоянного тока

BC-145S

BC-145S

16В/1A (Используйте для BC-119N)
BC-147S

BC-147S

12В/200мА
(Используйте для BC-171 or BC-179)
BC-157S

BC-157S

12В/6.6A
(Используйте для BC-121N)
BC-123S

BC-123S

12В/1A
(Используйте для BC-160)

Адаптер зарядного устройства

AD-106

AD-106

(Используйте для BC-119N/BC-121N)


Кабели постоянного тока

OPC-515LOPC-515L

(Используйте для BC-119N)
OPC-656

OPC-656

(Используйте для BC-121N)


Автомобильная зарядка

CP-22

CP-22

(Используйте для BC-179)





Микрофон

HM-173

HM-173



Кабель адаптера гарнитуры

OPC-499

OPC-499



Клипса

MB-94

MB-94





Крепления на ремень

MB-96F

MB-96F

MB-96FL

MB-96FL

Удлиненного типа


Антенна

FA-B02AR

FA-B02AR

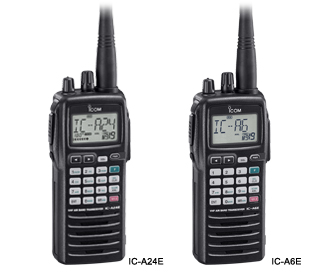

ICOM IC-A24 / IC-A24 E, ICOM IC-A6 / IC-A6E

IC-A24



IC-A24ENAV channelNAV channel
IC-A6ENAV channel

 8.33кГц ReadyMIL-STD 810



Описание

Авиационные радиостанции IC-А6 и IC-А24 отличаются повышенной надежностью и множеством дополнительных функций. Радиостанция IC-A24 имеет функцию VOR-навигации, которая показывает направление от или к VOR-станции. Индикатор “Отклонения Курса” (Course Deviation Indicator) показывает отклонение между реальным курсом полета и расчетным. В режиме CDI функция “Автоматическая Система Настройки Направления” (Auto Bearing Set System) позволяет одним нажатием центрировать полетный курс. В навигационном режиме возможно применение полудуплексной связи.

Хорошо обозначенные кнопки и увеличенное расстояние между ними позволяют легко работать с радиостанцией, даже когда руки находятся в перчатках. Удобный высококонтрастный дисплей с легко читаемой информацией с широким углом обзора. Дисплей и кнопки подсвечиваются в ночное время.

Радиостанция имеет компактные размеры 54x129,3x35,5 мм, легко крепится на поясе или помещается в сумке. Водостойкость конструкции радиостанции соответствует классу IPX4 и позволяет эксплуатировать ее в условиях дождя.

Регулировка громкости и выбор канала могут осуществляться как вращающейся ручкой настройки на верхней панели радиостанции, так и с помощью кнопок Up/Down на передней панели радиостанции. Уровень звука и номер канала отражаются на дисплее радиостанции во время регулировки и настройки.

Имеется гнездо для подключения внешнего источника питания.

Радиостанция может программироваться с компьютера с установленной программой CS-A24, возможно также клонирование установок радиостанции.

Имеется функция SIDETONE, которая позволяет с помощью стандартной гарнитуры или наушника прослушивать передаваемый сигнал.

Радиостанция имеет:

  • 200 каналов памяти (20 каналов x 10 банков), каждому из которых можно присвоить буквенно-цифровое обозначение длиной до 6 символов;
  • вызов аварийного канала 121,5 МГц одним нажатием;
  • различные типы аккумуляторов большой емкости;
  • запрограммированные каналы погоды;
  • встроенную функцию ANL (Auto Noise Limiter) для уменьшения шума.

Характеристики

Основные



IC-A24E

IC-A6E

Диапазон частотTx 118.000–136.9917МГц
Rx 108.000–136.9917МГц 118.000–136.9917МГц
Количество каналов памяти 200к (20к × 10 банков)
Интервал каналов
(зависит от версии)
8.33/25KHz or 25кГц
Требуемый источник питания 7.2В DC (Аккумуляторная батарея),
11.0В DC (Внешний DC штекер)
Потребляемый токTx 1.8A (25кГц/8.33кГц версия)
1.5A (25кГц версия)
RxРежим ожидания 70мА
Макс. аудио 500мА (25кГц/8.33кГц версия)
300мА (25кГц версия)
Размеры (Ш×В×Т)
(без учета выступающих частей)
54×129.3×35.5 мм
Вес 430г
(с BP-210N и антенной)
Диапазон рабочих температур от –20°C до +55°C
Стабильность частоты ±1 ppm (25кГц/8.33кГц версия)
±5 ppm (25кГц версия)

Передатчик



IC-A24E

IC-A6E

Выходная мощность (PEP/Carrier) 5.0/1.5Вт (25кГц/8.33кГц версия)
3.6/1.0Вт (25кГц версия)
Импеданс микрофона 100kОм

Приемник



IC-A24E

IC- A6E

Чувствительность

COM (12дБ SINAD)
1мкВ (25кГц/8.33кГц версия)
0.71мкВ (25кГц версия)

NAV (6дБ S/N)
1мкВ (25кГц/8.33кГц версия)
0.71мкВ (25кГц версия)

Селективность 6дБ
2.778/7.5кГц (8.33кГц/25кГц)
60дБ
7.37/25кГц (8.33кГц/25кГц)
Внеполосовой прием 70дБ
Аудио выходная мощность
(на 10% искажений при 8Ом)
470мВт (8.33кГц/25кГц версия)
500мВт (25кГц версия)

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении 500.4 I
Нижний предел давления при использовании 500.4 II
Максимальная температура хранения 501.4 I
Максимальная температура эксплуатации 501.4 II
Минимальная температура хранения 502.4 I
Минимальная температура эксплуатации 502.4 II
Тепловой удар 503.4 I
Солнечное излучение 505.4 I
Соляной туман 509.4
Пылезащита 510.4 I
Колебания 514.5 I
Противоударность 516.5 I


Также встречается эквивалент MIL STD 810 -C, -D и -E.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Батарея

BP-210N

BP-210N

Ni-MH: 7.2 В/1500 мАч (min.)/1650 мАч


Футляр для аккумуляторов

BP-208N

BP-208N

AA (LR6)×6 ячеек


Зарядное устройство

BC-167S

BC-167S



Зарядки

BC-119N

BC-119N

Быстрое зарядное устройство
BC-144N

BC-144N

Быстрое зарядное устройство
BC-121N

BC-121N

Быстрое мультизарядное устройство


Адаптер переменного/постоянного тока

BC-145S

BC-145S

(Используйте для BC-119N/BC-144N)
BC-157S

BC-157S

(Используйте для BC-121N)


Адаптер зарядного устройства

AD-101

AD-101

(Используйте для BC-119N/BC-121N)


Кабели постоянного тока

OPC-515L

OPC-515L

(Используйте для BC-119N)
OPC-656

OPC-656

(Используйте для BC-121N)


Автомобильная зарядка

CP-20

CP-20



Микрофон

HM-173

HM-173



Кабель адаптера гарнитуры

OPC-499

OPC-499



Клипсы

MB-86

MB-86

MB-103

MB-103



Крепления на ремень

MB-96F

MB-96F

(Используйте для MB-103)
MB-96N

MB-96N

MB-96FL

MB-96FL

Удлиненного типа


Чехол

LC-159

LC-159



Антенна

FA-B02AR

FA-B02AR

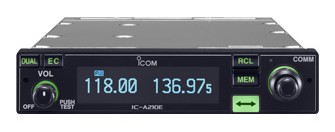

ICOM IC-A210 / IC-A210E

IC-A210-1





 MIL-STD 810

Описание

Инновационный трансивер авиационного диапазона

Большой светодиодный дисплей с высоким уровнем яркости
Трансивер IC-A210 снабжен большим дисплеем на основе органических светодиодных индикаторов (OLED). Дисплей на основе OLED самостоятельно обеспечивает световое излучение и обладает существенными преимуществами по яркости, четкости, контрастности изображения, а также углу обзора и времени отклика по отношению к традиционным дисплеям. Кроме этого, трансивер снабжен функцией автоматического затемнения, которая позволяет определить оптимальный уровень яркости для дневного и ночного режимов.

Простота установки канала

Вы можете легко и просто установить любой канал памяти в трансивере IC-A210. Двух контактная кнопка со стрелками позволяет легко осуществлять переключение между основным и резервным рабочим каналом. Функция двойного приема позволяет вести прием в двух каналах одновременно. Кроме этого, функция автоматического стека позволяет хранить в памяти 10 последних использованных каналов и мгновенно устанавливать их при необходимости.

Функция GPS памяти

При подключении внешнего GPS приемника, снабженного базой рабочих частот аэропортов, необходимая рабочая частота для связи с аэропортом может быть передана в трансивер IC-A210 при приближении к аэропорту.

Источник питания 12V/24V DC

Встроенный DC преобразователь напряжений позволяет использовать различные источники питания 12/24V (11.5 –27.5V). Таким образом, трансивер IC-A210 может быть установлен на борту практически во всех воздушных и наземных транспортных средств.

Функции селекторной связи

Трансивер IC-A210 снабжен функцией селекторной связи с голосовой активизацией. Таким образом, у командира корабля имеется возможность разговора со вторым пилотом через гарнитуру. Трансивер также снабжен функциями регулировки уровня аудиосигнала и порога шумоподавителя.

Простота установки

Трансивер IC-A210 может быть установлен в кабине пилота с помощью стандартных монтажных скоб, которые использовались с трансиверами IC-A200. В комплекте с трансивером поставляются два типа адаптеров задней панели для упрощенного подключения трансивера.

Другие функции

  • Установка аварийной частоты 121.5 мГц нажатием единственной кнопки
  • Функция самоконтроля излучаемого сигнала в головных телефонах
  • Функция ANL (автоматического ограничения шумов) для подавления помех импульсного типа
  • Возможность дистанционного управления
  • Таймера тайм-аута
  • Программирование настроек с персонального компьютера
  • Блокировка ручки настройки и органов управления передней панели
  • Функция проверки шумоподавления

Характеристики

Основные



IC-A210E

Диапазон частот 118.000–136.975МГц
Интервал частоты 25кГц, 8.33кГц
Количество каналов памяти 10 регулярной памяти, 200 групп памяти,
10 GPS, 10 Авто стек (история) памяти
Требуемый источник питания 13.8/27.5В DC
(отрицательное заземление)
Размеры (Ш×В×Т)
(без учета выступающих частей)
160×34×271 мм
Вес 1.0кг
Диапазон рабочих температур от –20°C до +55°C
Стабильность частоты ±1ppm (0°C до +40°C)

Передатчик



IC-A210E

Выходная мощность 6Вт типичный
Импеданс микрофона ---

Приемник



IC-A210E

Чувствительность (AM) –101dBm
12дБ SINAD
Селективность 8.33кГц интервал к. 6дБ ±2.8кГц
25кГц интервал к. 6дБ ±8.5кГц
Аудио выходная мощность
(на 10% искажений)
Встроенный динамик 5Вт при нагрузке 4Ом
Наушник 60мВт при нагрузке 500Ом

Применяемые военными США спецификации

IC-A210E был протестирован и принят соответственно требованиям MIL-STD и строгим экологическим стандарам.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении 500.4 I
Нижний предел давления при использовании 500.4 II
Максимальная температура хранения 501.4 I
Максимальная температура эксплуатации 501.4 II
Минимальная температура хранения 502.4 I
Минимальная температура эксплуатации 502.4 II
Тепловой удар 503.4 I
Солнечное излучение 505.4 I
Колебания 514.5 I
Противоударность 516.5 I

Также встречается эквивалент MIL-STD-810-C, -D и -E.


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Монтажный кронштейн

MB-53

MB-53



Адаптер задней панели

MB-113

MB-113



Микрофон

HM-176

HM-176

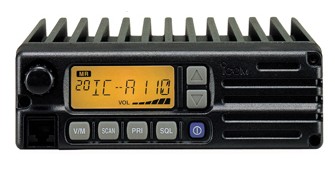

ICOM IC-A110 / IC-A110EURO

IC-A110-1





 MIL-STD 810

Описание

Надежность и гибкость радиосвязи экипажа с землей

Выпуском трансивера IC-A110/EURO компания ICOM определила новый стандарт радиосвязи для наземных базовых станций, которые подразумевает надежность и гибкость функционирования в различных рабочих условиях.

Возможность установки на любое транспортное средство. Предусмотрено питание трансивера от аккумулятора любого транспортного средства, как 12 В, так и 24 В.

Мощный громкоговоритель на передней панели.

Мощный громкоговоритель, расположенный на передней панели устройства, обеспечивает прямую передачу принимаемого сигнала и упрощает его восприятие. Кроме этого, вы можете дополнительно подключить внешний громкоговоритель мощностью до 10 Вт.

Выбор режима навигации по частоте.

Простое вращение ручки настройки может приводить к изменению наиболее часто используемых каналов или необходимых частот, в зависимости от вашего выбора.

Наименования каналов памяти.

Вы можете определить наименования для каждого канала памяти длиной до 7 символов, что существенно упрощает управление каналами.

Функции самоконтроля.

Передаваемые оператором сообщения и вызовы могут быть проконтролированы с помощью стандартной авиационной гарнитуры, которая эффективна даже в сложных рабочих условиях аэропорта. При использовании гарнитуры стандартного типа необходимо использования опционального устройства OPC-871.

Удобные функции сканирования.

Установка микрофона на крюк активизирует функцию автоматического сканирования. При снятии микрофона с крюка может быть установлен последний использованный канал или приоритетный канал, в зависимости от конфигурации.

Функционирование в условиях пониженных температур.

Специальный ЖК-дисплей предназначен для работы в условиях пониженных температур -30°C до +70°C. Полная функциональность и индикация сохраняется даже в более холодных условиях.

Дополнительные функции

  • В дополнении к стандартному шагу каналов 25 кГц , имеется дополнительная версия, удовлетворяющая новому стандарту шага каналов 8.33 кГц
  • Предусмотрены различные функции сканирования, включая VFO и приоритетного сканирования.
  • 99 каналов памяти
  • 36 Вт излучаемой мощности
  • Компактные габаритные размеры 150 х 50 х 180 идеально подходят для монтажа трансивера практически во всех видах транспортных средств.

Характеристики

Основные



IC-A110EURO

Диапазон частотTx: 118.000–136.975 МГц
Rx: 118.000–136.975 МГц
Количество каналов памяти 99к.
Интервал каналов 25кГц/8.33кГц
Требуемый источник питания 13.75В or 27.5В DC
(автоматический выбор)
Потребляемый токTx 5.0A Макс.
RxРежим ожидания 500мА
Макс. аудио 4.0A
Размеры (Ш×В×Т)
(без учета выступающих частей)
150×50×180 мм
Вес 1.5кг
Диапазон рабочих температур –20°C до +55°C
Стабильность частоты ±1ppm (0°C до +40°C)

Передатчик



IC-A110EURO

Выходная мощность 36/9Вт (PEP/Carrier)
Импеданс микрофона 600Ом

Приемник



IC-A110EURO

Чувствительность 5dBмкВ (12дБ SINAD)
Внеполосовой прием 70дБ
Аудио выходная мощность
(на 10% искажений)
10Вт при нагрузке 8 Ом
100мВт при нагрузке 500Ом

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 E
Method, Proc.
Нижний предел давления при хранении 500.3 I
Нижний предел давления при использовании 500.3 II
Максимальная температура хранения 501.3 I
Максимальная температура эксплуатации 501.3 II
Минимальная температура хранения 502.3 I
Минимальная температура эксплуатации 502.3 II
Тепловой удар 503.3 I
Солнечное излучение 505.3 I
Защита от дождя 506.3 I
Соляной туман 509.3
Пылезащита 510.3 I
Колебания 514.4 I
Противоударность 516.4 I


Также встречается эквивалент MIL STD 810 -C и -D.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Микрофон

HM-161

HM-161



Адаптер для наушников

OPC-871

OPC-871

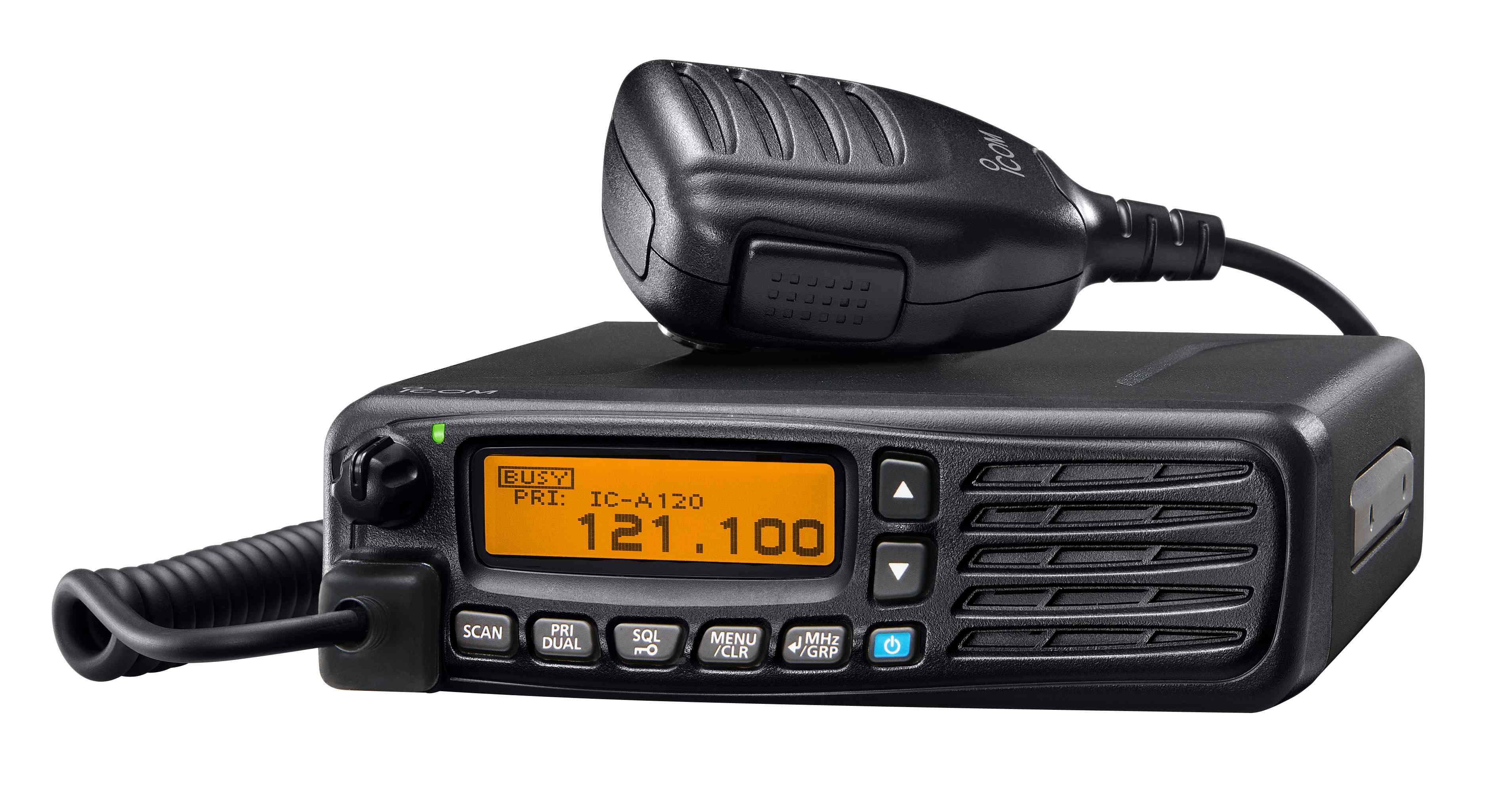

ICOM IC-A120

A120 HM 216















Описание

Icom IC-A120 — авиационная радиостанция высокой производительности с активным шумоподавлением и беспроводной связью Bluetooth. Полноматричный ЖК-дисплей позволяет добиться высокой четкости отображения буквенно-цифровых символов и значков. Программирование каналов памяти и другие настройки радиостанции авиационного диапазона можно осуществлять прямо с передней панели. В зависимости от настроек радиостанции эти функции могут быть ограничены.

Стационарная авиа радиостанция Icom IC-A120 может использоваться со сторонней беспроводной bluetooth-гарнитурой благодаря дополнительному модулю Bluetooth. Также с применением мини-гарнитуры Bluetooth доступна функция местного эффекта. Новая опция встроенного активного шумоподавления позволяет уменьшить фоновый шум при приеме-передаче сигналов.

Эта функция эффективна в чрезвычайно шумных условиях аэропорта. Автоматический ограничитель шума снижает уровень импульсного шума, например зажигания двигателя. Функции активного шумоподавления и автоматического ограничителя шума не могут быть использованы одновременно.

Характеристики:

  • Частоты: 118-137 МГц.
  • Модуляция: АМ.
  • Количество каналов: 200.
  • Мощность: 9/36 Вт.
  • Питание: 12 / 24 В (автоматический выбор).
  • Габаритные размеры: 160×45×193 мм.
  • Вес: 1,5 кг.

Комплектность поставки

  • Приемопередатчик.
  • Выносной микрофон.
  • Скоба крепления.
  • Инструкция пользователя.
  • Упаковка.

Характеристики

Категории Авиационные радиостанции
Диапазон частот 118-137 МГц
Интервал между каналами 25 кГц /8.33 кГц
Мощность 9/36 Вт
Количество каналов 200
Размеры 161 х 45 х 175 (мм)
Вес около 1.5 кг
Источник питания

Аксессуары

  1. Приемопередатчик.
  2. Выносной микрофон.
  3. Крепление.
  4. Инструкция пользователя.
  5. Упаковка.

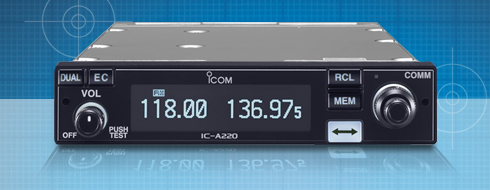

ICOM IC-A220

ic a220











Описание

Icom IC-A220 одна из лучших бортовых радиостанций авиационного типа производства японской компании Icom.

В модельном ряду радиостанция пришла на смену предыдущей разработке - Icom IC-A210, привнося в конструкцию расширенные функциональные возможности и новейшие технологии компании.

Среди них стоит отметить: большой яркий дисплей, построенный по технологии OLED, которая, в сравнении с обычными TFT дисплеями обеспечивает более насыщенную контрастность, яркость, широкие углы обзора и пониженное энергопотребление.

Также заслуживают внимания такие опции как:

- возможность программирования радиостанции через ПК;

- преобразователь напряжения 12/24 V, благодаря которому Icom IC A220 можно подключать к борту практически любого авиасудна через стандартное крепление;

- опция автоматической регулировки яркости экрана повышает комфорт пилота при мониторинге приборной панели;

- интерком обеспечивает удобную многостороннюю связь между членами экипажа, а двойной мониторинг обеспечит наблюдение за двумя каналами одновременно.

Функция программирования каналов памяти даёт возможность записать до 9-ти часто используемых частот и включить защиту от перезаписи.

Простой интуитивный интерфейс позволит быстро освоиться с элементарным управлением рацией Icom IC A220, а при помощи двухпозиционной клавиши можно быстро переключатся между основным и запасным каналами.

Удобным нововведением является автоматическое запоминание последних 10-ти использованных каналов и при необходимости быстрая работа с ними. Лёгкому общению со вторым пилотом способствует функция селекторного общения с голосовой активацией (VOX) по гарнитуре.

 Icom ICA220 обеспечивает шумоподавитель с регулировкой порога повышения разборчивости аудио сигнала.

Функциональные возможности рации:

  • - GPS память при подключении внешнего приемника GPS (с авто передачей частоты аэропорта при сближении)
  • - Автоматический ограничитель импульсных шумов (ANL)
  • - Селекторная связь со вторым пилотом по гарнитуре
  • - Функция приёма метео сводки от службы NOAA
  • - Память на 10 последних использованных каналов
  • - Простой монтаж при помощи стандартных скоб
  • - Самоконтроль уровня сигнала в гарнитуре
  • - Мониторинг двух каналов одновременно
  • - Шумоподавитель с регулировкой уровня
  • - Проверка активности шумоподавления
  • - Авто регулировка яркости дисплея
  • - Программирование рации через ПК
  • - Блокировка органов управления
  • - Большой, яркий OLED дисплей
  • - Частоты  118 - 136,975 МГц
  • - Дистанционное управление
  • - Простая установка канала
  • - Таймера разговора
  • - VFO сканер

Характеристики

Аварийная частота – 121.5 Гц

Диапазон частот – 118.000 – 136.975 Мгц

Мощность несущей – 8 Вт

Количество каналов – 20 , 50, 10 (GPS)

Рабочая температура - -20+50С

Шаг сетки частот – 25 кГц

Габариты – 160х34х271 мм

Вес – 1 кг

Чувствительность – 2 мкВ



Аксессуары

1. Приемопередатчик.

2. Скоба крепления.

3. Инструкция пользователя.

4. Упаковка.

Приемники и передатчики УВЧ-диапазона корпорации Atmel

Беспроводная связь становится необходимостью для современных встраиваемых приложений, например, для связи с датчиком, к которому невозможно протянуть провода. В настоящее время существует множество различных решений для организации беспроводной связи, например, стандарты 802.11b или Bluetooth для высокоскоростного обмена данными. Для систем, не требующих такой сложности и высоких скоростей, используются другие решения. Особенности низкоскоростных приемников и передатчиков корпорации Atmel Corp. для высокочастотного диапазона расматриваются в данной статье.

Приемники и передатчики

Корпорация Atmel предлагает ряд приемников и передатчиков, работающих в паре на частотах 300–928 МГц. Большую часть этой продукции составляют устройства бывшей компании Temic (в названии первая буква «T»). Все приемники и передатчики Atmel используют узкополосную передачу на одном канале, позволяющую снизить влияние паразитных сигналов. Благодаря узкополосному фильтру промежуточной частоты (ПЧ) с крутым срезом и высокостабильному генератору удается достигнуть избирательности 60 дБ по соседнему каналу. Эти приемники и передатчики применяются в приложениях с низкой скоростью передачи данных (до 32 кбод), таких, как измерение температуры, давления, в датчиках движения, телеметрии, разнообразных счетчиках, бесконтактных ключах, системах сигнализации и безопасности, радиомодемах и т. д. Дальность связи — до 100 м. Используются: передача сигнала с амплитудным и частотным манипулированием, с манчестерским и двухфазным кодированием сигнала, ШИМ-протоколы.

Передатчики

Передатчики работают на частотах 300–928 МГц с различной выходной мощностью, со встроенным или внешним микроконтроллером (МК) (см. табл. 1).

Таблица 1. Передатчики фирмы Atmel

НаименованиеВстроенный МКЧастота передачи, МГцТок потребления/
sleep
Скорость передачи данных, кбодНапря-жение питания, ВВыходная мощность, дБмКорпусТемпера-турный диапазон, °C
U2741B300–45010 мА/350 нА202,2–5,53SSO16–20...+70,
–40...+85
U2745B-310–44010 мА/2 мкА202–43SSO16–40...+85
T5750-868–9288,5 мА/350 нА322–45,5SO8–40...+85
T5753-310–3309 мА/350 нА322–48TSSOP8L–40...+85/+125
T5754-429–4399 мА/350 нА322–47,5TSSOP8L–40...+85/+125
AT86RF401AVR 8-разрядн.,
2K Flash,
128 байт EEPROM,
128 байт SRAM, ISP
264–45623 мА/100 нА102–56TSSOP20–40…+85
ATAx862-3MARC 4-разрядн.
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
310–3309,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-4MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
429–4399,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-8MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
868–9289,5 мА/1 мкА322–410SSO24–40…+125

В качестве внешнего МК фирма Atmel предлагает использовать, например, 4-разрядные МК серии MARC, имеющие низкий ток потребления. В передатчик AT86RF401 встроен 8-разрядный МК AVR. Анонсирована также новая серия передатчиков ATAх862 на базе 4-разрядного МК T44C862 семейства MARC.

Передатчик T5750

Для частот 868–870 МГц и 902–928 МГц Atmel предлагает передатчик T5750, работающий в паре с приемниками T5760/61 (рис. 1). Передатчик и приемники содержат генератор, управляемый напряжением (ГУН), и предварительный делитель частоты.

Благодаря узкой полосе частот приемник имеет высокую чувствительность и хорошее соотношение сигнал-шум.

В передатчик T5750 входят блок фазовой автоподстройки частоты (ФАПЧ), усилитель мощности и кварцевый генератор. В режиме передачи ток потребления составляет 8,5 мА. При отсутствии передачи подачей на выводы ENABLE (вход разрешения) и PA_ENABLE (вход разрешения усилителя мощности PA) (см. рис. 2) сигнала низкого уровня осуществляется переключение микросхемы в режим sleep, ток потребления при этом снижается до 0,35 мкА. Таким образом, литиевый элемент, обычно служащий источником питания в автономных системах, может служить много лет и позволяет использовать такие передатчики, например, в шинах автомобилей для мониторинга давления.

Передатчик имеет тактовый выход для синхронизации работы внешнего микроконтроллера, который используется для кодирования сигналов. T5750 поддерживает амплитудное и частотное манипулирование, имеет одиночный вывод с открытым коллектором для подключения внешней петлевой или l/4 антенны.

Амплитудная и частотная манипуляции

Если на вывод ENABLE передатчика подан высокий уровень, выводы PLL (ФАПЧ) и CLK активизируются. Сигнал тактирования с вывода CLK подается на МК. Подачей соответствующего сигнала на вывод PA_ENABLE осуществляется включение и выключение усилителя мощности PA, то есть реализуется амплитудная манипуляция (АМн) на частоте f1 или манипуляции включение-выключение (OOK, On-Off-Keying) (рис. 3). Для стабилизации кварцевому генератору и ФАПЧ требуется обычно около 1 мс после подачи сигнала высокого уровня на вывод ENABLE, поэтому вывод PA_ENABLE следует удерживать на низком уровне более 1 мс после подачи сигнала ENABLE.

T5750 содержит полностью интегрированную ФАПЧ, из внешних компонентов необходим только внешний резонатор 13,567187 МГц для передачи данных на частоте 868,3 МГц, или 14,296875 МГц — для частоты 915 МГц (см. рис. 3). Конденсатор С3 — разделительный конденсатор по питанию. Постоянное напряжение на выход с открытым коллектором подается через дроссель L1.

Для АМн конденсатор С2 не требуется, для частотной манипуляции (ЧМн) требуются оба конденсатора С1 и С2. После стабилизации кварцевого генератора и ФАПЧ на вывод PA_ENABLE подается высокий уровень для включения усилителя мощности PA (рис. 4).

Передатчик готов для частотной манипуляции. Изменение частоты достигается подключением и отключением конденсатора С2 параллельно нагрузочному конденсатору С1 путем подачи на управляющий вывод МК низкого уровня или переключением его в высокоимпедансное состояние, изменяя таким образом частоту на выходе антенны с f1 на f2 и обратно.

Для уменьшения энергопотребления после окончания передачи на вывод PA_ENABLE должен быть подан сигнал низкого уровня.

Сигнал CLK отключается после подачи на вывод ENABLE сигнала низкого уровня.

Усилитель мощности имеет выход с открытым коллектором, обеспечивающий импульсный ток, практически не зависящий от импеданса нагрузки. Таким образом, уровень выходной мощности определяется импедансом подключаемой нагрузки, и для получения максимальной выходной мощности (5,5 дБм) импеданс антенны должен быть согласован с выводом передатчика.

Для приложений с небольшой дальностью связи рекомендуется использовать печатную петлевую антенну. Основное требование, которому должны соответствовать такие антенны, — это способность возбуждать сильные токи для создания электромагнитного поля.

Выходная мощность антенны определяется значением ее сопротивления излучения: Rrad = 31 кОм (A/l2)2, где А — внутренняя площадь петлевой антенны, l — длина волны передаваемого сигнала. Мощность излучения антенны Prad = Rrad х ILoop2.

Расстояние передачи зависит также от корпуса передатчика, ориентации антенны, конфигурации пространства, в котором происходит передача (открытое, замкнутое), а также типа антенны (печатная, проводная). Например, при выходной мощности передатчика около 3 дБм (U2741B) печатной антенне на плате передатчика и проводной антенне на плате приемника передача может осуществляться в открытом пространстве до 100 м. В других условиях может быть удобнее использовать T5743 или T5754, имеющих большую выходную мощность 8,0 и 7,5 дБм, соответственно.

Передатчик AT86RF401

AT86RF401 представляет собой интеллектуальный миниатюрный передатчик с высокой степенью интеграции на базе 8-разрядного RISC-микроконтроллера AVR. Для организации законченной радиосистемы с манипуляцией включение-выключение (OOK) необходим только кварцевый резонатор, литиевый элемент, три конденсатора, дроссель и петлевая антенна (рис. 5).

AT86RF401 может быть переключен в режим sleep, ток потребления в этом режиме составляет 0,5 мкА.

AT86RF401 имеет программируемый регистр детектора снижения напряжения батареи.

При поступлении сигнала на любую линию ввода-вывода микросхема переходит в режим передачи, при этом происходит активизация цепи генератора синхросигналов для микроконтроллера AVR. Несущая радиосигнала синтезируется с помощью ГУН. Оптимальная настройка ГУН поддерживается с помощью допусков на элементы схемы через использование программно управляемой матрицы на переключаемых конденсаторах.

Внутрисхемно программируемые энергонезависимая память программ (2 кбайт), выполненная по технологии Flash, и память данных (128 байт), выполненная по технологии EEPROM, позволяют осуществлять разработку за короткое время. Имеется также внутреннее статическое ОЗУ объемом 128 байт (SRAM).

Как и во всех микроконтроллерах AVR, короткая команда выполняется за один машинный цикл, который составляет один период тактовой частоты 1,25 МГц. Система команд насчитывает 114 различных инструкций. Для реализации функций передатчика и некоторых дополнительных функций встроенный МК AT86RF401 имеет отличные от стандартных AVR регистры ввода-вывода (таблица 2).

Таблица 2. Регистры ввода-вывода AT86RF401

Адрес (Hex)Наименование регистраФункции
$3FSREGStatus Register
$3ESPHStack Pointer High Register (program to 0.00)
$3DSPLStack Pointer Low Register
$35BL_CONFIGBattery Low Configuration Register
$34B_DETButton Detect Register
$33AVR_CONFIGAVR Configuration Register
$32IO_DATINI/O DATA IN Register
$31IO_DATOUTI/O DATA OUT Register
$30IO_ENABI/O Enable Register
$22WDTCRWatchdog Timer Control Register
$21BTCRBit Timer Control Register
$20BTCNTBit Timer Count Register
$1EDEEARData EEPROM Address Register
$1DDEEDRData EEPROM Data Register
$1CDEECRData EEPROM Control Register
$17LOCKDET2Lock Detector Configuration Register 2
$16VCOTUNEVCO Tuning Register
$14PWR_ATTENPower Attenuation Control Register
$12TX_CNTLTransmitter Control Register
$10LOCKDET1Lock Detector Configuration Register 1

Встроенный таймер микроконтроллера AVR с работой по прерываниям упрощает применение ШИМ или манчестерского кодирования для модуляции несущей. Радиосигнал передается на настроенную петлевую антенну, которая может быть реализована медным проводником на печатной плате.

Усилитель мощности генерирует дифференциальный сигнал, который передается с выхода ФАПЧ на внешнюю антенну. Выходная мощность передатчика может изменяться программно в пределах 36 дБ с шагом 1 дБ путем конфигурирования усилителя мощности.

Генератор с подкачкой (номинальное значение 1,2 В) обеспечивает работу в широком диапазоне питающих напряжений.

В устройстве имеются встроенные аппаратные функции brown-out protection и контроля уровня напряжения батареи. Цепь brown-out protection определяет, когда напряжение питания опускается ниже минимального значения, обеспечивающего нормальную работу (обычно 1,8 В). При значении напряжения питания ниже указанного происходит аппаратный сброс микроконтроллера. Пороговое напряжение, при котором индицируется разряд батареи, задается программно.

Источником прерывания в AT86RF401 могут быть события «регистр данных пуст» и «передача данных окончена». Таймер также поддерживает режим, при котором вместо прерывания используется опрос, позволяющий получить большую скорость передачи.

Этот таймер также может быть использован для декодирования сигнала, полученного внешним приемником.

AT86RF401 имеет несколько источников сброса: Power-on Reset — по включению питания, внешний сброс, сброс от сторожевого таймера, Brown-out Reset — при снижении напряжения батареи ниже установленного, Button Reset (программный сброс).

Передатчики ATAxR862

Новые передатчики ATAxR862 на базе МК T44C892 семейства MARC4 (рис. 6) подходят для применения как на стороне приемника, так и на стороне передатчика (для декодирования данных). ATAx862 содержит ROM, RAM, 16 линий ввода-вывода, два 8-разрядных многофункциональных таймера-счетчика с функцией модуляции и демодуляции, супервизор напряжения питания, сторожевой таймер и сложный генератор тактовых импульсов с внешним выводом (встроенный RC-генератор, кварцевый генератор 32 кГц и 4 МГц).

Программное ПЗУ выполняется по технологии EEPROM (ATAM862 — Flash-версия) или по маске (ATAR862 — ROM-версия). Кроме микропроцессорного и радиочастотного блока, передатчик ATAx862 имеет дополнительный блок последовательной памяти данных емкостью 512 бит, выполненной по технологии EEPROM.

Плата передатчика T5750

Фирма Atmel выпускает отдельно плату передатчика T5750 V1.1 на базе передатчика T5750 и 4-разрядного МК T48C893N семейства MARC (рис. 7), предназначенную для частотной и амплитудной манипуляций.

Плата питается от одного литиевого элемента 3 В (например, CR2032). Ток потребления покоя составляет менее 1 мкА, ток потребления при передаче данных — около 8,5 мА. Плата может работать на частотах 868,3 МГц и 915 МГц, переход с одной частоты на другую осуществляется сменой резонатора и конденсаторов С5, С6, С7 цепи согласования импеданса печатной антенны.

По умолчанию, плата настроена на частотную манипуляцию со скоростью передачи данных 1 кбод. Для ЧМн девиация частоты составляет около 30 кГц. На плате имеется программный адаптер JP1, через который реализуется внутрисхемное программирование памяти EEPROM микроконтроллера T48C893N. Для разработки программного обеспечения может использоваться стартовый набор разработчика TMEB893 для МК MARC4.

Приемники

Приемники фирмы Atmel поддерживают скорость приема данных в режиме АМн до 10 кбод и в режиме ЧМн до 3,2 кбод, различаются частотой приема данных и шириной полосы промежуточной частоты (ПЧ) (таблица 3).

Таблица 3. Приемники фирмы Atmel

НаименованиеЧастота передачи, МГцПолоса ПЧ, кГцНапряжение питания, ВТок потребления, мАКорпусТемпературный диапазон, °C
U3741BM300–450300/6004,5–5,57SO20–40...+105
U3742BM300–4506004,5–5,57SO20–40...+105
U3745BM310–4406004,5–5,57SO20–40...+85
T5743N300–4506004,5–5,57,5SO20–40...+105
T5760868–8709504,5–5,57,4SO20–40...+105
T5761902–9286004,5–5,57,4SO20–40...+105
T5744300–4506004,5–5,57,1SSO20, SO20–40...+105

Приемники поддерживают протоколы ЧМн, АМн, ШИМ, манчестерское и двухфазное кодирование. Чувствительность приемников в среднем составляет –110, –114 дБм (в режиме АМн, низкая скорость передачи данных) и –106 дБм (для ЧМн). Приемники имеют электростатическую защиту 4 кВ (кроме T5760/61 — 2 кВ) согласно MIL-STD-883. Принцип построения приемников одинаков, рассмотрим его на примере U3741BM.

U3741BM предназначен для работы на частотах 300–450 МГц, в технической документации Atmel приводятся параметры микросхемы и ее «обвязка» только для двух частот: 315 МГц (стандартный диапазон в США) и 433,92 МГц (стандартный диапазон для Европы). Переход с одной частоты на другую осуществляется с помощью смены нескольких внешних компонентов (резонатора и конденсаторов).

Входной каскад РЧ-приемника U3741BM представляет собой супергетеродин с промежуточной частотой 1 МГц и состоит из малошумящего усилителя, гетеродина, смесителя с подавлением зеркального канала до 30 дБ и усилителя РЧ (рис. 8). Сигнал с входного каскада РЧ фильтруется интегрированным фильтром ПЧ 4-го порядка, поступает на RSSI-усилитель, демодулятор и затем на фильтр данных (ФВЧ 1-го порядка и ФНЧ 1-го порядка). Далее сигнал передается в схему обработки данных.

Для повышения избирательности приемника до 40 дБ используют внешний ПАВ-фильтр. Для идентификации и фильтрации «шумов» в приемнике U3741BM может использоваться функция индикации уровня принимаемого сигнала RSSI (Receive Signal Strength Indication), позволяющая игнорировать фронты, которые случаются при отсутствии сильного радиосигнала. Недостатком использования RSSI является изменение условий приема (снижение чувствительности).

Для снижения энергопотребления используется специальный режим опроса — polling. В этом режиме приемник находится попеременно в трех состояниях. В режиме sleep цепь обработки сигнала отключена на время Tsleep, и микросхема потребляет низкий ток. Во время запуска Tstartup цепь обработки сигнала запускается.

Следующий режим — проверка количества битов в соответствии с установленным временным окном (bitcheck). Если полезный сигнал не обнаружен за время Tbitcheck, приемник переходит опять в режим sleep. То есть приемник включается на короткие промежутки времени и проверяет присутствие полезного сигнала на входе. Если сигнал обнаружен, приемник переходит в активный режим и передает данные во внешний МК. Приемник конфигурируется с помощью двух регистров разрядностью 12 бит, определяющих скорость передачи данных, интервалы и параметры различных режимов (Tsleep, Tstartup, Tbitcheck и т. д.).

U3741BM доступен с двумя различными полосами ПЧ. U3741BM-M2 — версия с шириной ПЧ 300 кГц — хорошо подходит для систем с АМн, где используется передатчик с ФАПЧ U2741B. U3741BM-M3 имеет полосу ПЧ 600 кГц. Этот вариант может быть использован совместно с U2741B в режимах ЧМн и АМн.

Использование U3741BM в режиме АМн дает более высокую точность частоты несущей.

Отладочные комплекты

Корпорация Atmel предлагает отладочные комплекты для разработки приемников и передатчиков, позволяющих осуществить разработку беспроводной системы до создания собственной платы. В отладочный комплект входит базовая плата с МК, плата приемника, плата передатчика и программное обеспечение (рис. 9). Отдельно могут поставляться платы приемника или передатчика. Для каждой пары «приемник — передатчик» предлагается свой отладочный комплект (таблица 4).

Таблица 4. Отладочные комплекты приемников и передатчиков

;
Отладочный комплектПриемникПередатчикЧастота, МГцШирина полосы пропускания, кГцПримечание
TMEBx741AU2741U3741433300
TMEBx741BU2741U3741433600
TMEBx741CU2741U3741315300
TMEBx741DU2741U3741315600
TMEBx745AU2745U3745433600
TMEBx745BU2745U3745315600
TMEB57x0T5750T5760868600
TMEB57x1T5750T5761915600
 T5753 315 планируется к выпуску в 2003 г.
 T5754 433 планируется к выпуску в 2003 г.
TMEB5744S3 T5744315600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N3 T5744315600плата приемника
TMEB5744S4 T5744433600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N4 T5744433600плата приемника
AT86RF401U-EK1AT86RF401U 315 плата передатчика
AT86RF401E-EK1AT86RF401E 433 плата передатчика
ATAK4015744UAT86RF401UT5744315
ATAK4015744EAT86RF401ET5744433
AT86RF211-DK433107AT86RF211AT86RF211433
AT86RF211-DK868107AT86RF211AT86RF211868
AT86RF211-DK915107AT86RF211AT86RF211915

Отладочный комплект TMEB57x0

Рассмотрим некоторые отладочные комплекты, приведенные в таблице 4. Отладочный комплект TMEB57x0 предназначен для ознакомления с приемником T5760 и передатчиком T5750, работающими на частоте 868 МГц. Он состоит из базовой платы на основе 4-разрядного микроконтроллера семейства MARC4, платы приемника и платы передатчика (рис. 10). Приемник и передатчик программируются через внешний компьютер под управлением программного обеспечения передатчика или приемника соответственно, поставляемого вместе с отладочным комплектом.

Программное обеспечение передатчика позволяет устанавливать скорость передачи данных, тип модуляции, тестовое слово и т. д.

После записи программного кода в передатчик плата передатчика работает независимо и может быть снята с базовой платы. Программное обеспечение приемника имеет средства оценки передачи данных (гистограммы, временные таблицы). Приемник работает только совместно с базовой платой. Соответствующие светодиоды индицируют включение питания, правильность тестового слова, соответствие телеграммы установленному временному окну.

Отладочный комплект ATAK4015744

Отладочный комплект ATAK4015744 включает в себя платы приемника T5744 и передатчика AT86RF401, образцы AT86RF401 и T5744, необходимые программные средства для разработки двунаправленной передачи данных. Программное обеспечение позволяет передавать передатчику уникальный 8-битовый код, соответствующий одной из четырех кнопок платы передатчика. Он содержит идентификационный код кнопки и данные о состоянии батарейного элемента. Приемник T5744 демодулирует радиосигнал в цифровую форму и передает его для обработки в AT86RF401.

После обработки сигнала двоичное представление кода нажатой клавиши и статус батарейного элемента отображаются с помощью трех светодиодов. В наборе используется манипуляция включение-выключение (OOK) для модуляции несущей и ШИМ для кодирования цифровой информации.

Плата передатчика имеет в своем составе AT86RF401, кнопки, держатель батареи, печатную антенну, разъем, дискретные компоненты. Внутрисхемное программирование (ISP) возможно через интерфейс SPI с помощью 6-полосного ленточного кабеля, подсоединяемого к COM-порту PC. Плата приемника имеет в своем составе две микросхемы T5744 и AT86RF401, держатель батарейного элемента, печатную антенну, разъем, дискретные компоненты. Сохранена возможность реализации функции RSSI приемника T5744, которая не используется в отладочном комплекте.

Три светодиода подсоединены к AT86RF401 и зажигаются при получении соответствующим образом промодулированного сигнала.

T5744 имеет вывод для антенны с одним вхо-дом. Плата приемника содержит средства для согласования цепи с печатной антенной на плате или простой штыревой антенной l/4. Печатная антенна не согласована с импедансом 50 Ом цепи, она предназначена для демонстрации работы только на коротких расстояниях. Согласовать импеданс (и получить большее расстояние связи) возможно отсоединением печатной антенны и подключением антенны l/4.

В наборе применено ШИМ-кодирование 1/3:2/3, которое может быть изменено программно. 1/3:2/3 означает, что «1» представляется первой 1/3 периода, содержащей радиосигнал, а последние 2/3 периода не содержат сигнала. Для «0», наоборот, первые 2/3 не содержат сигнала, а последняя 1/3 содержит. Сообщение состоит из 2 байт: преамбулы (0xFFFE) и байта данных (старшая половина байта содержит статус батареи, а младшая — идентификационный номер кнопки).

Байт данных повторяется 3 раза. Идентификационные номера кнопок кодируются следующим образом: кнопка 0 — 0001, кнопка 1— 0011, кнопка 2 — 0111, кнопка 3 — 1111. Такие идентификационные номера позволяют однозначно идентифицировать каждую кнопку и при сдвиге одного бита ошибки идентификации не возникает. Бит-таймер выполняет функцию манипуляции передатчика, обеспечивая синхронность модуляции усилителем мощности.

Приемник находится во включенном состоянии постоянно, поэтому он может реагировать на шум. Микроконтроллерная часть AT86RF401 должна проверять каждый фронт с помощью бит-таймера для определения полезного сигнала. При использовании ШИМ-кодирования бит может быть определен как «1» или «0» путем измерения интервала от переднего до заднего фронта (рис. 12).

Приемопередатчик

Отдельно в ряду радиочастотной продукции Atmel стоит приемопередатчик AT86RF211 (таблица 5), предназначенный для работы с внешним МК AVR. Это недорогое решение для беспроводных применений (телеметрия, датчики) для скоростей до 64 кбит/с и полудуплексной передачи. Расстояние передачи составляет до 30 метров в закрытом помещении и до 300 метров в открытом пространстве.

Таблица 5. Приемопередатчик фирмы Atmel

НаименованиеЧастота передачи, МГцСкорость передачи данныхВыходная мощность, дБмТок потребленияНапряжение питания, ВКорпусТемпературный диапазон, °C
AT86RF211915/868/43364 кбит/с10/12/14 0,5 мкА–35 мА2,4–3,75TQFP48–40…+85

Для работы на частотах 433, 868 и 915 МГц используется один приемопередатчик, выбор частоты осуществляется подключением различных внешних элементов. Имеется функция цифровой подстройки частоты несущей с шагом 200 кГц. Из блок-схемы AT86RF211 (рис. 13) видно, что из внешних компонентов необходим только кварцевый резонатор, керамический фильтр, антенно-согласующие компоненты и фильтрующие компоненты питания.

Все необходимые радиочастотные блоки интегрированы в AT86RF211, что позволяет упростить разработку платы приемопередатчика и позволяет сократить затраты на производство соответствующих компонентов. Конструкция AT86RF211 позволяет избежать типичных проблем, возникающих при моделировании устройств беспроводной связи, например, изменения частоты при электростатическом воздействии от рук пользователя или помещении устройства в корпус.

Структура приемника супергетеродинная, двойного преобразования. AT86RF211 включает в себя переключатель режимов прием/передача (Rx/Tx) со временем переключения менее 200 мкс. Имеются также цифровая функция RSSI и функция контроля значения напряжения батарейного элемента.

AT86RF211 содержит встроенный синтезатор, ФАПЧ, ГУН, имеет 8 цифровых уровней выходной мощности. Он поддерживает ЧМн, манчестерское кодирование сигнала не требуется.

Приемопередатчик может работать в нормальном режиме приема-передачи, в независимом режиме «wakeup» и режиме энергосбережения «power down».

В нормальном режиме микросхема конфигурируется через МК, устанавливаются частота и режим (прием или передача). Далее микросхема действует как конвейер: данные, поступающие на вывод DATAMSG, немедленно передаются в эфир (Tx), либо сигнал, поступающий с антенны, демодулируется и передается побитно в МК по тому же выводу DATAMSG (Rx). Данные в кристалле не хранятся и не обрабатываются.

В режиме «wakeup» кристалл устанавливается в специальный режим передачи, называемый sleep. Кристалл периодически запускается по сигналу от внутреннего таймера (отдельная функция, не зависящая от МК, находящегося в режиме power-down) и ожидает данные в виде специального сообщения, формат которого определяется предварительно. При получении правильного сообщения данные сохраняются в AT86RF211 (до 32 бит), и на выводе WAKEUP генерируется сигнал прерывания. В противном случае процедура продолжается.

AT86RF211 имеет несложный интерфейс подключения к МК, при котором его можно рассматривать как внешний периферийный узел МК. Обмен данными между AVR МК и РЧ-модулем AT86RF211 осуществляется через 3 регистра ввода-вывода общего назначения МК, которые используются для чтения и записи данных в 16 внутренних регистров AT86RF211. 8 регистров AT86RF211 используются для конфигурирования нормального режима обмена данными, 4 регистра для режима «wake-up», 4 регистра для реализации специальных функций, определяемых конечным приложением. Размеры регистров варьируются от 32 бит до 1 бита регистра RESET. Наиболее часто используемые биты расположены в старших разрядах регистров. Режимы чтения и записи позволяют осуществлять доступ к отдельным битам регистра.

Сигналы SLE, SCK и SDATA МК формируют последовательный цифровой интерфейс для управления работой приемопередатчика и могут быть назначены на любые выводы общего назначения AVR. Сигнал SLE (enable/chip select) и SCK (clock) работают на выход, сигнал SDATA является двунаправленным.

Сигнал DATAMSG используется для организации полудуплексной передачи между МК и РЧ модулем (рис. 14).

При организации асинхронного интерфейса UART оба вывода RхD и TхD МК соединяются с двунаправленным вводом-выводом DATAMSG AT86RF211. Так как осуществляется полудуплексная передача, при отсутствии передачи данных вывод TхD должен находиться в высокоимпедансном состоянии.

Вывод DATACLK используется для синхронной передачи и поэтому при использовании UART не задействован.

Для организации синхронной передачи данных между AVR и AT86RF211 необходимо использовать либо интерфейс «bit banging», либо узел SPI.

Интерфейс SPI используется для высокоскоростного обмена данными. Вывод DATACLK AT86RF211 подсоединяется к выводу SCK порта SPI МК (рис. 15). При приеме данных порт SPI работает в режиме slave. Вывод SCK работает в режиме входа и управляется выводом DATACLK AT86RF211. Вывод MOSI порта SPI подсоединяется к выводу DATAMSG AT86RF211. Так как обмен данных происходит в полудуплексном режиме, вывод MISO остается свободным. Вывод SS/ следует подсоединить к «земле». В режиме передачи вывод SCK порта SPI остается в неподключенном состоянии, чтобы избежать конфликта с выводом DATACLK AT86RF211.

При такой организации обмена данными между AT86RF211 и МК следует учитывать скорость передачи по интерфейсу SPI, зависящую от тактовой частоты МК и предделителя.

Если тактовая частота МК велика, может оказаться, что скорость SPI окажется слишком большой для AT86RF211 в режиме передачи, и AT86RF211 не будет успевать передавать данные в эфир. Скорость порта SPI в режиме приема будет всегда совместима с AT86RF211.

Для получения требуемой скорости передачи данных, не накладывающей ограничения на выбор МК по скорости, возможно использование комбинации аппаратной реализации порта SPI для режима приема, имеющего жесткие требования по синхронизации, и аппаратно управляемых вводов-выводов приемопередатчика от таймера (bit banging) для режима передачи.

Также удобно использовать режим аппаратно управляемых вводов-выводов, если МК не имеет периферийных узлов портов UART или SPI. Для реализации такого обмена вывод DATAMSG подсоединяется к любому выводу МК, вывод DATACLK к любому выводу, выполняющему функцию запроса прерывания из внешнего источника. Функция восстановления синхросигнала после сброса обеспечивает появление фронта тактового сигнала в середине получаемого бита данных, по которому инициализируется прерывание.

Для всех вариантов последовательного подключения выводы SDATA, SCK и SLE AT86RF211 подключаются к вводам-выводам общего назначения МК. Если используется экономичный режим питания (standby), вывод WAKEUP должен быть подсоединен к выводу МК с функцией запроса прерывания из внешнего источника.

Отладочный комплект AT86RF211

Отладочный комплект AT86RF211-DKххх107 (рис. 16) предназначен для быстрой и простой разработки системы на базе AT86RF211 и AVR МК 8-бит AT90LS8535. Отладочный комплект содержит два одинаковых модуля. Каждый модуль состоит из базовой платы, имеющей в своем составе AVR МК, ЖКИ, кнопку, переключатель, датчик освещенности и несколько светодиодов, а также дочерней платы РЧ-модуля, состоящей из AT86RF211, соответствующей обвязки и гибкой штыревой антенны, которая может быть отсоединена для подключения тестового оборудования. МК AT90LS8535 поставляется с запрограммированной демо-версией, которая передает между двумя модулями данные об освещенности, полученные с помощью интегрированного АЦП МК. Исходные коды для этой и других программ на языке С поставляются вместе с комплектом.

Отладочный комплект следует заказывать на конкретную частоту: 915 МГц, 868 МГц или 433 МГц. Базовая плата одинакова для всех комплектов, отличаются только дочерние платы РЧ-модуля.

На РЧ-модуле отладочного комплекта имеется ПАВ-фильтр, фильтр первой ПЧ 10,7 МГц и фильтр второй ПЧ 455 кГц. Конструкция модуля обеспечивает узкополосную передачу, высокую избирательность и большую дальность связи. Из-за полосы фильтра второй ПЧ 455 кГц скорость передачи данных ограничена 20 кбит/с.

Для применений, требующих скорости данных более 64 кбит/с и, соответственно, более широкой полосы, следует заменить на плате фильтр второй ПЧ на конденсатор. Отладочный комплект сопровождается необходимой документацией для разработки различных встроенных приложений.

Отдельно поставляются дочерние платы РЧ-модулей для дальней связи со штыревой антенной (рис. 17) и для небольшой дальности связи с печатной антенной (рис. 18).

Дочерние платы совместимы с отладочным комплектом. Gerber-файлы, список компонентов и принципиальные схемы поставляются вместе с дочерними платами.
