ICOM IC-F9011T/S/B, ICOM IC-F9021T/S/B

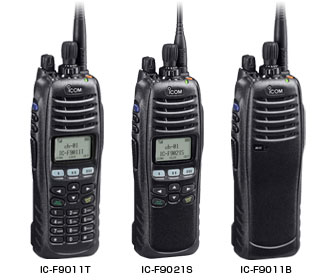

IC-F9011T-S-B



IC-F9011T VHF P25 DIGITAL 10-KEYPAD

IC-F9011S VHF P25 DIGITAL Simplekey

IC-F9011B VHF P25 DIGITAL

IC-F9021T UHF P25 DIGITAL 10-KEYPAD

IC-F9021S UHF P25 DIGITAL Simplekey

IC-F9021B UHF P25 DIGITAL

logo std fipsP25logo std ip57

logo std millogo std aesdes optionlogo std digital

Описание

Конвенциональные и транковые функции стандарта P25


Конвенциональные и транковые режимы P25 в диапазонах VHF и UHFВ трансиверах серии IC-F9011 воплощены как конвенциональные, так и транковые функции стандарта P25, а также всевозможные аналоговые конвенциональные возможности радиосвязи.

  • Трансиверы серии IC-F9011 снабжены функциями конвенциональных и транковых стандартов P25. Вы можете определить часть каналов, как аналоговые конвенциональные, часть – как конвенциональные P25 или транковые P25 для одной радиостанции.
  • Взаимная совместимость
    Трансиверы серии IC-F9011 соответствуют спецификациям стандартов TIA/EIA TSB-102, CAAB, цифрового C4FM. Характеристики оборудования этой линейки обеспечивают полную взаимную совместимость с оборудованием P25 других производителей в рамках приложений по обеспечению работы служб общественной безопасности.
  • Смешанный аналогово-цифровой режим
    Смешанный режим работы позволяет автоматически определять формат сигнала (аналоговый FM или цифровой P25) в канале и вести передачу в необходимом формате в зависимости от программирования.
  • Индивидуальные ID и ID рабочей группы
    Трансиверы серии IC-F9011 снабжены памятью на 100 индивидуальных ID и 250 ID кодов рабочих групп. А дисплей трансивера вам четко покажет персону или группу лиц, которую вы сможете вызвать.
  • Опциональное AES/DES шифрование
    При установке опциональных устройств AES и/или DES шифрования в трансиверы серии IC-F9011 возможна поддержка защищенного канала связи. Установите опциональный модуль AES/DES шифрования UT-125 или модуль AES шифрования UT-128.

Функциональные особенности

  • Узкий/широкий шаг FM каналов
  • Встроенный аудио компандер
  • Встроенный маскиратор речи инверсного типа
  • Опциональный водонепроницаемый громкоговоритель-микрофон HM-184
  • Функция VOX
  • Функция работы в “прямом” канале
  • CTCSS и DTCS кодер и декодер
  • DTMF автодозвон
  • Функция “крюка для микрофона” (сканирование и мониторинг)

Характеристики

Основные



IC-F9011T/S/B

IC-F9021T/S/B

Частотный диапазон
(в зависимости от версии)
136–174МГц
380–470МГц
400–470МГц
450–520МГц
Количество каналов памяти
Макс. 512 каналов/128 зон
Шаг каналов
(в зависимости от версии)
15кГц/30кГц (аналог)
12.5кГц (цифр)
12.5/25кГц (аналог)
12.5кГц (цифр)
Тип излучения
16K0F3E, 11K0F3E,
8K10F1E, 8K10F1D
Потребляемый токTx
2.2A
2.1A
RxРежим ожидания
300мА (с выключенной подсветкой)
Макс. аудио
800мА (с выключенной подсветкой)
Размеры (Ш×В×Т)
(без учета выступающих частей)
58.6×167×41.8 мм;
2.31×6.57×1.65 (с BP-254)
Вес
533г; 1.17lb (с BP-254)

Передатчик



IC-F9011T/S/B

IC-F9021T/S/B

Выходная мощность
6Вт
5Вт
Побочное излучения
75Дб.
80Дб.
стабильность частоты
±1.0ppm
Гармонические искажения аудио
2% типичный
40% отклонение
FM шум и помехи
45Дб (W)
40Дб (N)

Приемник



IC-F9011T/S/B

IC-F9021T/S/B

ЧувствительностьАналог
0.25мкВ. (на 12Дб SINAD)
Цифровой
0.30мкВ. (на 5% BER)
Избирательность по соседнему каналуАналог
(W/N)
75/48Дб. (TIA/EIA603B)
80/70Дб. (TIA/EIA603)
75/50Дб. (TIA/EIA603B)
76/70Дб (TIA/EIA603)
Цифровой
60Дб
Выходная мощность аудио (при 10% искажений и нагрузке 8 Ом)
1.0Вт.
* пропускная способность 25кГц не будет доступна для FCC Part 90 лицензиатов версии США. Обратитесь к своему дилеру, если вам нужно пропускную способность 25 кГц

Применяемые военными США спецификации.

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Защита от дождя
506.4 I
Влажность
507.4
Соляной туман
509.4
Пылезащита
510.4 I
Водонепроницаемость
512.4 I
Колебания
514.5 I
Противоударность
516.5 I

Также встречается эквивалент MIL-STD-810 -С, -D и -E.

Стандарты защиты
Пыль и вода
IP57 (Пылезащита и водонепроницаемость)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.



Опции

Батарея

BP-235 254

BP-254

(Li-Ion)
7.4В/2900мАч
(min.),
3040мАч


Футляр для аккумуляторов

BP-237

BP-237

AA (LR6) × 6 батарей, эквивалентное сопротивление воде IPX4.


Зарядки

BC-119N

BC-119N

Быстрое зарядное устройство
(требуется AD-110)
BC-121N

BC-121N

Быстрое 6-ти местное зарядное
(требуется AD-110)


адаптер зарядного устройства

AD-110

AD-110

(Используйте для BC-119N/BC-121N)


Адаптер переменного/постоянного тока

BC-145S

BC-145S

16В/1A
(Используйте для BC-119N)
BC-157S

BC-157S

12В/6.6A
(Используйте для BC-121N)


Микрофон

HM-184

HM-184/H

Водонепроницаемый.


Гарнитуры

HS-94

HS-94

Гарнитура с зацепом за ухо. Наушники с гибким подвесным микрофоном.
(Используйте для VS-4MC или VS-1MC)
HS-95

HS-95

Гарнитура с гибким подвесным микрофоном.
(Используйте с VS-4MC или VS-1MC)
HS-97

HS-97

Лорингофонный микрофон Крепится вокруг вашей шеи и воспринимает
вибрацию речи.(Используйте с VS-4MC или VS-1MC)



РТТ кабель

VS-4MC

VS-4MC



PTT/VOX CASE

VS-1MC

VS-1MC



Клипса

MB-115

MB-115

Тип крокодил


Кабели постоянного тока

CP-23L

CP-23L

12В DC CABLE
(Используйте с BC-119N)
OPC-515L

OPC-515L

(Используйте с BC-119N)
OPC-656

OPC-656

12–20В DC CABLE
(Используйте с BC-121N)


Кабели клонирования

opc-1870

OPC-1870

Носимая-носимая
opc-1871

OPC-1871

Носимая-мобильная


Кабель программирования

OPC-1862

OPC-1862

PC(USB) Кабель программирования.


Антенны

fa-s25v

FA-S25V

136-148МГц
fa-S65V

FA-S65V

148-160МГц
fa-s66v

FA-S66V

160-174МГц
FA-S30U

FA-S30U

380-430МГц
FA-S58U

FA-S58U

430-470МГц
FA-S75U

FA-S75U

470-520МГц


Укороченные антенны

FA-S67VC

FA-S67VC

136-174МГц
FA-S76UC

FA-S76UC

380-520МГц


Дополнительные модули

UT-124 R

UT-124R

модуль функции "человек упал"
UT-125

UT-125

AES/DES шифрование
UT-125

UT-125 FIPS

AES/DES шифрование  (FIPS версия)
UT-128

UT-128

DES шифрование

ACC ADAPTER

AD-118

AD-118

Позволяет использовать сторонние аксессуары с 6-контактной Hirose вилкой




ICOM IC-F70DT/DS/T/S, ICOM IC-F80DT/DS/T/S

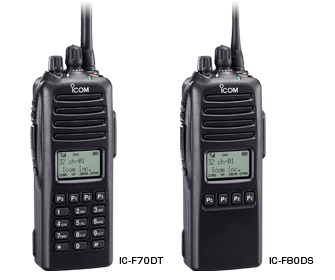

IC-F70DT-DS-T-S


IC-F70DT VHF P25 DIGITAL 10-KEYPAD
IC-F70DS VHF P25 DIGITAL Simplekey
IC-F70T VHF 10-KEYPAD
IC-F70S VHF Simplekey
IC-F80DT UHF P25 DIGITAL 10-KEYPAD
IC-F80DS UHF P25 DIGITAL Simplekey
IC-F80T UHF 10-KEYPAD
IC-F80S UHF Simplekey

logo std p25logo std aesdes option

logo std ip57logo std mil

Описание

Одна из последних разработок компании ICOM, лучший выбор для организации профессиональной радиосвязи. Радиостанции обладают множеством стандартных функций и наличием новых возможностей для профессионального использования их в расширенном диапазоне частот на 256 каналов разделенных на 32 зоны. Радиостанции предназначены для работы в обычных FM аналоговых радиосистемах. Кроме того модели IC-F70DT, IC-F70DS, имеют встроенный цифровой режим для работы в системах APCO Р25, а модели IC-F70T, IC-F70S, работают в этом режиме только после установки дополнительного модуля UT-120 и активационного ПО.

Для цифрового обмена информацией и командами радиостанции совместимы с системой MDC 1200 или BIIS 1200 в зависимости от модификации.

  • Применены новые материалы и конструктивные особенности, гарантирующие высокую надежность и долговечность
  • Радиостанция имеет жесткий алюминиевый каркас-шасси и прочный поликарбонатный корпус компактных размеров
  • Надежная конструкция в водонепроницаемом исполнении с возможностью погружения ее в течение 30 минут на глубину 1 м (стандарт IPX7)
  • Надежный механизм крепления аккумулятора
  • Яркий и легко читаемый буквенно-цифровой ЖК-дисплей с отображением информации в одну строку с 12 знаками или в две строки с 24 знаками
  • Встроенный компрессор речевого сигнала и скремблер инверсного типа (функции голосового скремблера и компандера в цифровом режиме не доступны)
  • Функция тактической группы, позволяющая оперативно, без использования компьютера, копировать выбранные каналы в новую зону памяти и динамически перегруппировывать, затем через дополнительный кабель можно ретранслировать их на другие радиостанции
  • Наличие обычного и приоритетного режимов сканирования
  • Функция пароля на включение питания
  • Функция радио-блокирования /отключения, позволяющая отключить от эфира утерянную или украденную радиостанцию
  • Встроенные кодеры/декодеры 2/5-тоновой сигнальной системы
  • CTCSS (тональный шумоподавитель)
  • DTCS (кодовый шумоподавитель)
  • В одном канале возможно декодирование до десяти 2-тоновых и восьми 5-тоновых кодов
  • Системы MDC 1200 и BIIS 1200 (позволяют осуществлять селективный вызов по присвоенному идентификатору)
  • Экстренный вызов
  • Возможность передачи данных
  • Обмен короткими сообщениями
  • Прием сообщений до 95 знаков длиной
  • Запоминание последних принятых шести сообщений и трех номеров вызовов

Характеристики

Основные



IC-F70T/S
IC-F70DT/DS

IC-F80T/S
IC-F80DT/DS

Частотный диапазон
(в зависимости от версии)
136–174МГц
400–470МГц
450–520МГц
Количество каналов памяти
256 каналов/32 зон
Шаг каналов
(в зависимости от версии)
12.5/25, 15/30кГц
12.5/25кГц
Тип излучения
16K0F3E, 11K0F3E, 8K10F1E
Потребляемый токTx
2.2A
2.4A
RxРежим ожидания
150мА
Макс. аудио
450мА
Размеры (Ш×В×Т)
(без учета выступающих частей)
58.6×152×42.2 мм
2.31×5.98×1.66
Вес
250г; 8.8oz
(без батареи)
260г;9.2oz
(без батареи)

Передатчик



IC-F70T/S
IC-F70DT/DS

IC-F80T/S
IC-F80DT/DS

Выходная мощность
5Вт
4Вт
Побочное излучения
70Дб
Стабильность частоты
±2.0ppm
Гармонические искажения аудио
3% типичный
40% отклонение
FM шум и помехи
45Дб (W)
40Дб (N)
40Дб (W)
35Дб (N)

Приемник



IC-F70T/S
IC-F70DT/DS

IC-F80T/S
IC-F80DT/DS

Чувствительность при 12Дб SINAD
0.25мкВ
0.32мкВ
Избирательность по соседнему каналу (W/N)FM
80/73Дб
73/68Дб
P25
60Дб
60Дб
AF выходная мощность
(при 5% искажений и нагрузке 8 Ом)
500мВт

Функции для сравнения



IC-F70DT/DS
IC-F80DT/DS

IC-F70T/S
IC-F80T/S

Количество слотов
1
CTCSS/ DTCSкодер
Доступно
декодер
Доступно
2-Toneкодер
Доступно
декодер
Доступно
5-Toneкодер
Доступно
декодер
Доступно
DTMF автодозвон
Доступно
DTMF декодер
Доступно*1
Голосовой скремблеринверсия
Доступно
инверсия спектра
UT-109
(#02 requied.)
прокатка
UT-110
(#02 requied.)
APCO P25
Доступно
UT-120
(Version 01)
AES шифрование
Ex-2785 J03
DES шифрование
Ex-2785 J02
FIPS 140-2 Level 1
Доступно*2
-
6.25кГц
-
MPT 1327
-
MDC 1200
Доступно
LTR™ trunking
-
Функция "человек упал"
UT-124
Искробезопасный
-
*1 Возможно, как в формате 5-Tone *2 В зависимости от версии.

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

Стандарт
MIL-810 F
Method, Proc.
Нижний предел давления
500.4 I
Нижний предел рабочего давления
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Защита от дождя
506.4 I
Влажность
507.4
Соляной туман
509.4
Пылезащита
510.4 I
Водонепроницаемость
512.4 I
Колебания
514.5 I
Противоударность
516.5 I
Также встречается эквивалент MIL-STD-810 -C, -D и -E.
Стандартная степень защиты
Пыль и вода
IP57 (Пылезащита и водонепроницаемость)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.



Опции

Батареи

BP-235

BP-253

(Li-Ion)
7.4В/1570мАч
(min.),
1650мАч
BP-254

BP-254

(Li-Ion)
7.4В/2900мАч
(min.),
3040мАч


Футляр для аккумуляторов

BP-237

BP-237

AA (LR6) × 6 батарей, эквивалентное сопротивление воде IPX4.


Зарядки

BC-119N

BC-119N

Быстрое зарядное устройство
(требуется AD-110)
BC-121N

BC-121N

Быстрое 6-ти местное зарядное
(требуется AD-110)


Адаптер зарядного устройства

AD-110

AD-110

(Используйте с BC-119N/BC-121N)


Адаптер переменного/постоянного тока

BC-145S

BC-145S

16В/1A
(Используйте с BC-119N)
BC-157S

BC-157S

12В/6.6A
(Используйте с BC-121N)


Микрофоны

HM-138

HM-138

Эквивалентен IPX7 водонепроницаемый.

HM-168

HM-168

IPX7
HM-169

HM-169

IP57
HM-138

HM-170GP

С GPS приемником IP57

Гарнитуры

HS-94

HS-94

Гарнитура с зацепом за ухо. Наушники с гибким подвесным микрофоном.
(Используйте для VS-1SC)
HS-95

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для VS-1SC)
HS-97

HS-97

Лорингофонный микрофон. Крепится вокруг шеи и воспринимает вибрацию речи
(Используйте для VS-1SC)


VOX/PTT CASE

VS-1SC

VS-1SC



Клипсы

MB-93

MB-93

Поворотного типа
MB-94

MB-94

Тип крокодил


Крепление на ремень

MB-96N

MB-96N

Поворотного типа. MB-86 и MB-93
MB-96F

MB-96F

Фиксированое
MB-96FL

MB-96FL

Удлиненного типа


Кабель постоянного тока

OPC-656

OPC-656

12–20В DC CABLE
(Используйте с BC-121N)


Кабели клонирования

OPC-1533

OPC-1533

Носимая-мобильная

OPC-1536

OPC-1536

Носимая-носимая


Антенны

FA-SC25V

FA-SC25V

136-150МГц
FA-SC59V

FA-SC55V

150-174МГц
FA-SC25U

FA-SC25U

400-430МГц
FA-SC57U

FA-SC57U

430-470МГц
FA-SC72U

FA-SC72U

470-520МГц


Гибкие Антенны

FA-SC61VC

FA-SC61VC

136-174МГц
FA-SC61US

FA-SC61US

380-520МГц


Укороченные Антенны

FA-S56VS

FA-SC56VS

150-162МГц
FA-SC57VS

FA-SC57VS

160-174МГц
FA-SC73US

FA-SC73US

450-490МГц


Дополнительные модули

UT-109

UT-109

голосовой скремблер (инверсия спектра)
UT-110

UT-110

голосовой скремблер (ролинговый)
UT-120

UT-120

P25 DSP
UT-124

UT-124

модуль функции "человек упал"

Программное обеспечение

Ex-2785 J01

Ex-2785 J01

P25 Активация программного обеспечения
Ex-2785 J02

Ex-2785 J02

DES Активация программного обеспечения
Ex-2785 J03

Ex-2785 J03

DES Активация программного обеспечения


ICOM IC-F70DT/DS/T/S, ICOM IC-F80DT/DS/T/S (FM Intrinsically Safe version)

IC-F70DT-DS-T-S


IC-F70DT VHF P25 DIGITAL 10-Keypad
IC-F70DS VHF P25 DIGITAL Simplekey
IC-F70T VHF 10-Keypad
IC-F70S VHF Simplekey
IC-F80DT UHF P25 DIGITAL 10-Keypad
IC-F80DS UHF P25 DIGITAL Simplekey
IC-F80T UHF 10-Keypad
IC-F80S UHF Simplekey

logo std fm approvedlogo std p25logo std aesdes

logo std ip57logo std mil





Описание

Одна из последних разработок компании ICOM, лучший выбор для организации профессиональной радиосвязи. Радиостанции обладают множеством стандартных функций и наличием новых возможностей для профессионального использования их в расширенном диапазоне частот на 256 каналов разделенных на 32 зоны. Радиостанции предназначены для работы в обычных FM аналоговых радиосистемах. Кроме того модели IC-F70DT, IC-F70DS, имеют встроенный цифровой режим для работы в системах APCO Р25, а модели IC-F70T, IC-F70S, работают в этом режиме только после установки дополнительного модуля UT-120 и активационного ПО.

Для цифрового обмена информацией и командами радиостанции совместимы с системой MDC 1200 или BIIS 1200 в зависимости от модификации.

  • Применены новые материалы и конструктивные особенности, гарантирующие высокую надежность и долговечность
  • Радиостанция имеет жесткий алюминиевый каркас-шасси и прочный поликарбонатный корпус компактных размеров
  • Надежная конструкция в водонепроницаемом исполнении с возможностью погружения ее в течение 30 минут на глубину 1 м (стандарт IPX7)
  • Надежный механизм крепления аккумулятора
  • Яркий и легко читаемый буквенно-цифровой ЖК-дисплей с отображением информации в одну строку с 12 знаками или в две строки с 24 знаками
  • Встроенный компрессор речевого сигнала и скремблер инверсного типа (функции голосового скремблера и компандера в цифровом режиме не доступны)
  • Функция тактической группы, позволяющая оперативно, без использования компьютера, копировать выбранные каналы в новую зону памяти и динамически перегруппировывать, затем через дополнительный кабель можно ретранслировать их на другие радиостанции
  • Наличие обычного и приоритетного режимов сканирования
  • Функция пароля на включение питания
  • Функция радио-блокирования /отключения, позволяющая отключить от эфира утерянную или украденную радиостанцию
  • Встроенные кодеры/декодеры 2/5-тоновой сигнальной системы
  • CTCSS (тональный шумоподавитель)
  • DTCS (кодовый шумоподавитель)
  • В одном канале возможно декодирование до десяти 2-тоновых и восьми 5-тоновых кодов
  • Системы MDC 1200 и BIIS 1200 (позволяют осуществлять селективный вызов по присвоенному идентификатору)
  • Экстренный вызов
  • Возможность передачи данных
  • Обмен короткими сообщениями
  • Прием сообщений до 95 знаков длиной
  • Запоминание последних принятых шести сообщений и трех номеров вызовов

Характеристики

Основные



IC-F70T/S
IC-F70DT/DS

IC-F80T/S
IC-F80DT/DS

Частотный диапазон
(в зависимости от версии)
136–174МГц
400–470МГц
450–520МГц
Количество каналов памяти
256 каналов/32 зоны
Шаг каналов
(в зависимости от версии)
12.5/25, 15/30кГц
12.5/25кГц
Тип излучения
16K0F3E, 11K0F3E, 8K10F1E
Потребляемый токTx
2.2A
2.4A
RxРежим ожидания
150мА
Макс. аудио
450мА
Размеры (Ш×В×Т)
(без учета выступающих частей)
58.6×152×42.2 мм
2.31×5.98×1.66
Вес
250г; 8.8oz
(без батареи)
260г;9.2oz
(без батареи)

Передатчик



IC-F70T/S
IC-F70DT/DS

IC-F80T/S
IC-F80DT/DS

Выходная мощность
5Вт
4Вт
Побочное излучения
70Дб
Стабильность частоты
±2.0ppm
Гармонические искажения аудио
3% типичный
40% отклонение
FM шум и помехи
45Дб (W)
40Дб (N)
40Дб (W)
35Дб (N)

Приемник



IC-F70T/S
IC-F70DT/DS

IC-F80T/S
IC-F80DT/DS

Чувствительность at 12Дб SINAD
0.25мкВ
0.32мкВ
Избирательность по соседнему каналу (W/N)FM
80/73Дб
73/68Дб
P25
60Дб
60Дб
AF выходная мощность
(при 5% искажений и нагрузке 8 Ом)
500мВт

Функции для сравнения



IC-F70DT/DS
IC-F80DT/DS

IC-F70T/S
IC-F80T/S

Количество слотов
1
CTCSS/ DTCSкодер
Доступно
декодер
Доступно
2-Toneкодер
Доступно
декодер
Доступно
5-Toneкодер
Доступно
декодер
Доступно
DTMF автодозвон
Доступно
DTMF декодер
Доступно*
Голосовой скремблеринверсия
Доступно
инверсия спектра
UT-109

ролинговый
UT-110

APCO P25 digital
Доступно
-
AES шифрование
Ex-2785 J03
DES шифрование
Ex-2785 J02
FIPS 140-2 Level 1
-
-
6.25кГц цифровой
-
MPT 1327
-
MDC 1200
Доступно
LTR™ trunking
-
Фукция "человек упал"
UT-124
Взрывобезопасность
Доступно

 Возможно в формате 5-Tone

Применяемые военными США спецификации

com делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

Стандарт
MIL-810 F
Method, Proc.
Нижний предел давления
500.4 I
Нижний предел рабочего давления
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Защита от дождя
506.4 I
Соляной туман
509.4
Пылезащита
510.4 I
Водонепроницаемость
512.4 I
Колебания
514.5 I
Противоударность
516.5 I

Также встречается эквивалент MIL-STD-810 -C, -D и -E.

Стандартная степень защиты
Пыль и вода
IP57 (Пылезащита и водонепроницаемость)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Батарея

BP-254

BP-254FM

(Li-Ion)
7.4В/2900мАч (min.),
3040мАч


Зарядки

BC-119N

BC-119N

Быстрое зарядное устройство
(требуется AD-110)
BC-121N

BC-121N

Быстрое 6-ти местное зарядное
(требуется AD-110)

Данные зарядные устройства не утверждены как искробезопасные. Не заряжайте BP-254FM во взрывоопасной атмосфере

Адаптер зарядного устройства

AD-110

AD-110

(Используйте для BC-119N/BC-121N)


Адаптер переменного/постоянного тока

BC-145S

BC-145S

16В/1A
(Используйте для BC-119N)
BC-157S

BC-157S

12В/6.6A
(Используйте для BC-121N)


Микрофон

HM-138

HM-138

Эквивалентен IPX7 водонепроницаемый.
HM-168

HM-168IS

(Для I/S моделей)


Гарнитуры

HS-94

HS-94

Гарнитура с зацепом за ухо. Наушники с гибким подвесным микрофоном.
(Используйте для VS-1SC)
HS-95

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для VS-1SC)
HS-97

HS-97

Лорингофонный микрофон. Крепится вокруг шеи и воспринимает вибрацию речи
(Используйте для VS-1SC)


VOX/PTT CASE

VS-1SC

VS-1SC



Клипсы

MB-93

MB-93

Поворотного типа
MB-94

MB-94

Типа крокодил


Крепление на ремень

MB-96N

MB-96N

Поворотного типа. MB-86 и MB-93
MB-96F

MB-96F

Фиксированного типа


Антенны

FA-SC25V

FA-SC25V

136-150МГц
FA-SC59V

FA-SC55V

150-174МГц
FA-SC25U

FA-SC25U

400-430МГц
FA-SC57U

FA-SC57U

430-470МГц
FA-SC72U

FA-SC72U

470-520МГц


Гибкие Антенны

FA-SC61VC

FA-SC61VC

136-174МГц
FA-SC61US

FA-SC61US

380-520МГц


Укороченные Антенны

FA-S56VS

FA-SC56VS

150-162МГц
FA-SC57VS

FA-SC57VS

160-174МГц
FA-SC73US

FA-SC73US

450-490МГц


Дополнительные модули

UT-109UT-109
голосовой скремблер (инверсия спектра)
UT-110

UT-110

голосовой скремблер (ролинговый)
UT-124

UT-124

модуль функции "человек упал"


Активация программного обеспечения

Ex-2785 J02

Ex-2785 J02

DES Активация программного обеспечения
Ex-2785 J03

Ex-2785 J03

DES Активация программного обеспечения


Приемники и передатчики УВЧ-диапазона корпорации Atmel

Беспроводная связь становится необходимостью для современных встраиваемых приложений, например, для связи с датчиком, к которому невозможно протянуть провода. В настоящее время существует множество различных решений для организации беспроводной связи, например, стандарты 802.11b или Bluetooth для высокоскоростного обмена данными. Для систем, не требующих такой сложности и высоких скоростей, используются другие решения. Особенности низкоскоростных приемников и передатчиков корпорации Atmel Corp. для высокочастотного диапазона расматриваются в данной статье.

Приемники и передатчики

Корпорация Atmel предлагает ряд приемников и передатчиков, работающих в паре на частотах 300–928 МГц. Большую часть этой продукции составляют устройства бывшей компании Temic (в названии первая буква «T»). Все приемники и передатчики Atmel используют узкополосную передачу на одном канале, позволяющую снизить влияние паразитных сигналов. Благодаря узкополосному фильтру промежуточной частоты (ПЧ) с крутым срезом и высокостабильному генератору удается достигнуть избирательности 60 дБ по соседнему каналу. Эти приемники и передатчики применяются в приложениях с низкой скоростью передачи данных (до 32 кбод), таких, как измерение температуры, давления, в датчиках движения, телеметрии, разнообразных счетчиках, бесконтактных ключах, системах сигнализации и безопасности, радиомодемах и т. д. Дальность связи — до 100 м. Используются: передача сигнала с амплитудным и частотным манипулированием, с манчестерским и двухфазным кодированием сигнала, ШИМ-протоколы.

Передатчики

Передатчики работают на частотах 300–928 МГц с различной выходной мощностью, со встроенным или внешним микроконтроллером (МК) (см. табл. 1).

Таблица 1. Передатчики фирмы Atmel

НаименованиеВстроенный МКЧастота передачи, МГцТок потребления/
sleep
Скорость передачи данных, кбодНапря-жение питания, ВВыходная мощность, дБмКорпусТемпера-турный диапазон, °C
U2741B300–45010 мА/350 нА202,2–5,53SSO16–20...+70,
–40...+85
U2745B-310–44010 мА/2 мкА202–43SSO16–40...+85
T5750-868–9288,5 мА/350 нА322–45,5SO8–40...+85
T5753-310–3309 мА/350 нА322–48TSSOP8L–40...+85/+125
T5754-429–4399 мА/350 нА322–47,5TSSOP8L–40...+85/+125
AT86RF401AVR 8-разрядн.,
2K Flash,
128 байт EEPROM,
128 байт SRAM, ISP
264–45623 мА/100 нА102–56TSSOP20–40…+85
ATAx862-3MARC 4-разрядн.
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
310–3309,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-4MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
429–4399,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-8MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
868–9289,5 мА/1 мкА322–410SSO24–40…+125

В качестве внешнего МК фирма Atmel предлагает использовать, например, 4-разрядные МК серии MARC, имеющие низкий ток потребления. В передатчик AT86RF401 встроен 8-разрядный МК AVR. Анонсирована также новая серия передатчиков ATAх862 на базе 4-разрядного МК T44C862 семейства MARC.

Передатчик T5750

Для частот 868–870 МГц и 902–928 МГц Atmel предлагает передатчик T5750, работающий в паре с приемниками T5760/61 (рис. 1). Передатчик и приемники содержат генератор, управляемый напряжением (ГУН), и предварительный делитель частоты.

Благодаря узкой полосе частот приемник имеет высокую чувствительность и хорошее соотношение сигнал-шум.

В передатчик T5750 входят блок фазовой автоподстройки частоты (ФАПЧ), усилитель мощности и кварцевый генератор. В режиме передачи ток потребления составляет 8,5 мА. При отсутствии передачи подачей на выводы ENABLE (вход разрешения) и PA_ENABLE (вход разрешения усилителя мощности PA) (см. рис. 2) сигнала низкого уровня осуществляется переключение микросхемы в режим sleep, ток потребления при этом снижается до 0,35 мкА. Таким образом, литиевый элемент, обычно служащий источником питания в автономных системах, может служить много лет и позволяет использовать такие передатчики, например, в шинах автомобилей для мониторинга давления.

Передатчик имеет тактовый выход для синхронизации работы внешнего микроконтроллера, который используется для кодирования сигналов. T5750 поддерживает амплитудное и частотное манипулирование, имеет одиночный вывод с открытым коллектором для подключения внешней петлевой или l/4 антенны.

Амплитудная и частотная манипуляции

Если на вывод ENABLE передатчика подан высокий уровень, выводы PLL (ФАПЧ) и CLK активизируются. Сигнал тактирования с вывода CLK подается на МК. Подачей соответствующего сигнала на вывод PA_ENABLE осуществляется включение и выключение усилителя мощности PA, то есть реализуется амплитудная манипуляция (АМн) на частоте f1 или манипуляции включение-выключение (OOK, On-Off-Keying) (рис. 3). Для стабилизации кварцевому генератору и ФАПЧ требуется обычно около 1 мс после подачи сигнала высокого уровня на вывод ENABLE, поэтому вывод PA_ENABLE следует удерживать на низком уровне более 1 мс после подачи сигнала ENABLE.

T5750 содержит полностью интегрированную ФАПЧ, из внешних компонентов необходим только внешний резонатор 13,567187 МГц для передачи данных на частоте 868,3 МГц, или 14,296875 МГц — для частоты 915 МГц (см. рис. 3). Конденсатор С3 — разделительный конденсатор по питанию. Постоянное напряжение на выход с открытым коллектором подается через дроссель L1.

Для АМн конденсатор С2 не требуется, для частотной манипуляции (ЧМн) требуются оба конденсатора С1 и С2. После стабилизации кварцевого генератора и ФАПЧ на вывод PA_ENABLE подается высокий уровень для включения усилителя мощности PA (рис. 4).

Передатчик готов для частотной манипуляции. Изменение частоты достигается подключением и отключением конденсатора С2 параллельно нагрузочному конденсатору С1 путем подачи на управляющий вывод МК низкого уровня или переключением его в высокоимпедансное состояние, изменяя таким образом частоту на выходе антенны с f1 на f2 и обратно.

Для уменьшения энергопотребления после окончания передачи на вывод PA_ENABLE должен быть подан сигнал низкого уровня.

Сигнал CLK отключается после подачи на вывод ENABLE сигнала низкого уровня.

Усилитель мощности имеет выход с открытым коллектором, обеспечивающий импульсный ток, практически не зависящий от импеданса нагрузки. Таким образом, уровень выходной мощности определяется импедансом подключаемой нагрузки, и для получения максимальной выходной мощности (5,5 дБм) импеданс антенны должен быть согласован с выводом передатчика.

Для приложений с небольшой дальностью связи рекомендуется использовать печатную петлевую антенну. Основное требование, которому должны соответствовать такие антенны, — это способность возбуждать сильные токи для создания электромагнитного поля.

Выходная мощность антенны определяется значением ее сопротивления излучения: Rrad = 31 кОм (A/l2)2, где А — внутренняя площадь петлевой антенны, l — длина волны передаваемого сигнала. Мощность излучения антенны Prad = Rrad х ILoop2.

Расстояние передачи зависит также от корпуса передатчика, ориентации антенны, конфигурации пространства, в котором происходит передача (открытое, замкнутое), а также типа антенны (печатная, проводная). Например, при выходной мощности передатчика около 3 дБм (U2741B) печатной антенне на плате передатчика и проводной антенне на плате приемника передача может осуществляться в открытом пространстве до 100 м. В других условиях может быть удобнее использовать T5743 или T5754, имеющих большую выходную мощность 8,0 и 7,5 дБм, соответственно.

Передатчик AT86RF401

AT86RF401 представляет собой интеллектуальный миниатюрный передатчик с высокой степенью интеграции на базе 8-разрядного RISC-микроконтроллера AVR. Для организации законченной радиосистемы с манипуляцией включение-выключение (OOK) необходим только кварцевый резонатор, литиевый элемент, три конденсатора, дроссель и петлевая антенна (рис. 5).

AT86RF401 может быть переключен в режим sleep, ток потребления в этом режиме составляет 0,5 мкА.

AT86RF401 имеет программируемый регистр детектора снижения напряжения батареи.

При поступлении сигнала на любую линию ввода-вывода микросхема переходит в режим передачи, при этом происходит активизация цепи генератора синхросигналов для микроконтроллера AVR. Несущая радиосигнала синтезируется с помощью ГУН. Оптимальная настройка ГУН поддерживается с помощью допусков на элементы схемы через использование программно управляемой матрицы на переключаемых конденсаторах.

Внутрисхемно программируемые энергонезависимая память программ (2 кбайт), выполненная по технологии Flash, и память данных (128 байт), выполненная по технологии EEPROM, позволяют осуществлять разработку за короткое время. Имеется также внутреннее статическое ОЗУ объемом 128 байт (SRAM).

Как и во всех микроконтроллерах AVR, короткая команда выполняется за один машинный цикл, который составляет один период тактовой частоты 1,25 МГц. Система команд насчитывает 114 различных инструкций. Для реализации функций передатчика и некоторых дополнительных функций встроенный МК AT86RF401 имеет отличные от стандартных AVR регистры ввода-вывода (таблица 2).

Таблица 2. Регистры ввода-вывода AT86RF401

Адрес (Hex)Наименование регистраФункции
$3FSREGStatus Register
$3ESPHStack Pointer High Register (program to 0.00)
$3DSPLStack Pointer Low Register
$35BL_CONFIGBattery Low Configuration Register
$34B_DETButton Detect Register
$33AVR_CONFIGAVR Configuration Register
$32IO_DATINI/O DATA IN Register
$31IO_DATOUTI/O DATA OUT Register
$30IO_ENABI/O Enable Register
$22WDTCRWatchdog Timer Control Register
$21BTCRBit Timer Control Register
$20BTCNTBit Timer Count Register
$1EDEEARData EEPROM Address Register
$1DDEEDRData EEPROM Data Register
$1CDEECRData EEPROM Control Register
$17LOCKDET2Lock Detector Configuration Register 2
$16VCOTUNEVCO Tuning Register
$14PWR_ATTENPower Attenuation Control Register
$12TX_CNTLTransmitter Control Register
$10LOCKDET1Lock Detector Configuration Register 1

Встроенный таймер микроконтроллера AVR с работой по прерываниям упрощает применение ШИМ или манчестерского кодирования для модуляции несущей. Радиосигнал передается на настроенную петлевую антенну, которая может быть реализована медным проводником на печатной плате.

Усилитель мощности генерирует дифференциальный сигнал, который передается с выхода ФАПЧ на внешнюю антенну. Выходная мощность передатчика может изменяться программно в пределах 36 дБ с шагом 1 дБ путем конфигурирования усилителя мощности.

Генератор с подкачкой (номинальное значение 1,2 В) обеспечивает работу в широком диапазоне питающих напряжений.

В устройстве имеются встроенные аппаратные функции brown-out protection и контроля уровня напряжения батареи. Цепь brown-out protection определяет, когда напряжение питания опускается ниже минимального значения, обеспечивающего нормальную работу (обычно 1,8 В). При значении напряжения питания ниже указанного происходит аппаратный сброс микроконтроллера. Пороговое напряжение, при котором индицируется разряд батареи, задается программно.

Источником прерывания в AT86RF401 могут быть события «регистр данных пуст» и «передача данных окончена». Таймер также поддерживает режим, при котором вместо прерывания используется опрос, позволяющий получить большую скорость передачи.

Этот таймер также может быть использован для декодирования сигнала, полученного внешним приемником.

AT86RF401 имеет несколько источников сброса: Power-on Reset — по включению питания, внешний сброс, сброс от сторожевого таймера, Brown-out Reset — при снижении напряжения батареи ниже установленного, Button Reset (программный сброс).

Передатчики ATAxR862

Новые передатчики ATAxR862 на базе МК T44C892 семейства MARC4 (рис. 6) подходят для применения как на стороне приемника, так и на стороне передатчика (для декодирования данных). ATAx862 содержит ROM, RAM, 16 линий ввода-вывода, два 8-разрядных многофункциональных таймера-счетчика с функцией модуляции и демодуляции, супервизор напряжения питания, сторожевой таймер и сложный генератор тактовых импульсов с внешним выводом (встроенный RC-генератор, кварцевый генератор 32 кГц и 4 МГц).

Программное ПЗУ выполняется по технологии EEPROM (ATAM862 — Flash-версия) или по маске (ATAR862 — ROM-версия). Кроме микропроцессорного и радиочастотного блока, передатчик ATAx862 имеет дополнительный блок последовательной памяти данных емкостью 512 бит, выполненной по технологии EEPROM.

Плата передатчика T5750

Фирма Atmel выпускает отдельно плату передатчика T5750 V1.1 на базе передатчика T5750 и 4-разрядного МК T48C893N семейства MARC (рис. 7), предназначенную для частотной и амплитудной манипуляций.

Плата питается от одного литиевого элемента 3 В (например, CR2032). Ток потребления покоя составляет менее 1 мкА, ток потребления при передаче данных — около 8,5 мА. Плата может работать на частотах 868,3 МГц и 915 МГц, переход с одной частоты на другую осуществляется сменой резонатора и конденсаторов С5, С6, С7 цепи согласования импеданса печатной антенны.

По умолчанию, плата настроена на частотную манипуляцию со скоростью передачи данных 1 кбод. Для ЧМн девиация частоты составляет около 30 кГц. На плате имеется программный адаптер JP1, через который реализуется внутрисхемное программирование памяти EEPROM микроконтроллера T48C893N. Для разработки программного обеспечения может использоваться стартовый набор разработчика TMEB893 для МК MARC4.

Приемники

Приемники фирмы Atmel поддерживают скорость приема данных в режиме АМн до 10 кбод и в режиме ЧМн до 3,2 кбод, различаются частотой приема данных и шириной полосы промежуточной частоты (ПЧ) (таблица 3).

Таблица 3. Приемники фирмы Atmel

НаименованиеЧастота передачи, МГцПолоса ПЧ, кГцНапряжение питания, ВТок потребления, мАКорпусТемпературный диапазон, °C
U3741BM300–450300/6004,5–5,57SO20–40...+105
U3742BM300–4506004,5–5,57SO20–40...+105
U3745BM310–4406004,5–5,57SO20–40...+85
T5743N300–4506004,5–5,57,5SO20–40...+105
T5760868–8709504,5–5,57,4SO20–40...+105
T5761902–9286004,5–5,57,4SO20–40...+105
T5744300–4506004,5–5,57,1SSO20, SO20–40...+105

Приемники поддерживают протоколы ЧМн, АМн, ШИМ, манчестерское и двухфазное кодирование. Чувствительность приемников в среднем составляет –110, –114 дБм (в режиме АМн, низкая скорость передачи данных) и –106 дБм (для ЧМн). Приемники имеют электростатическую защиту 4 кВ (кроме T5760/61 — 2 кВ) согласно MIL-STD-883. Принцип построения приемников одинаков, рассмотрим его на примере U3741BM.

U3741BM предназначен для работы на частотах 300–450 МГц, в технической документации Atmel приводятся параметры микросхемы и ее «обвязка» только для двух частот: 315 МГц (стандартный диапазон в США) и 433,92 МГц (стандартный диапазон для Европы). Переход с одной частоты на другую осуществляется с помощью смены нескольких внешних компонентов (резонатора и конденсаторов).

Входной каскад РЧ-приемника U3741BM представляет собой супергетеродин с промежуточной частотой 1 МГц и состоит из малошумящего усилителя, гетеродина, смесителя с подавлением зеркального канала до 30 дБ и усилителя РЧ (рис. 8). Сигнал с входного каскада РЧ фильтруется интегрированным фильтром ПЧ 4-го порядка, поступает на RSSI-усилитель, демодулятор и затем на фильтр данных (ФВЧ 1-го порядка и ФНЧ 1-го порядка). Далее сигнал передается в схему обработки данных.

Для повышения избирательности приемника до 40 дБ используют внешний ПАВ-фильтр. Для идентификации и фильтрации «шумов» в приемнике U3741BM может использоваться функция индикации уровня принимаемого сигнала RSSI (Receive Signal Strength Indication), позволяющая игнорировать фронты, которые случаются при отсутствии сильного радиосигнала. Недостатком использования RSSI является изменение условий приема (снижение чувствительности).

Для снижения энергопотребления используется специальный режим опроса — polling. В этом режиме приемник находится попеременно в трех состояниях. В режиме sleep цепь обработки сигнала отключена на время Tsleep, и микросхема потребляет низкий ток. Во время запуска Tstartup цепь обработки сигнала запускается.

Следующий режим — проверка количества битов в соответствии с установленным временным окном (bitcheck). Если полезный сигнал не обнаружен за время Tbitcheck, приемник переходит опять в режим sleep. То есть приемник включается на короткие промежутки времени и проверяет присутствие полезного сигнала на входе. Если сигнал обнаружен, приемник переходит в активный режим и передает данные во внешний МК. Приемник конфигурируется с помощью двух регистров разрядностью 12 бит, определяющих скорость передачи данных, интервалы и параметры различных режимов (Tsleep, Tstartup, Tbitcheck и т. д.).

U3741BM доступен с двумя различными полосами ПЧ. U3741BM-M2 — версия с шириной ПЧ 300 кГц — хорошо подходит для систем с АМн, где используется передатчик с ФАПЧ U2741B. U3741BM-M3 имеет полосу ПЧ 600 кГц. Этот вариант может быть использован совместно с U2741B в режимах ЧМн и АМн.

Использование U3741BM в режиме АМн дает более высокую точность частоты несущей.

Отладочные комплекты

Корпорация Atmel предлагает отладочные комплекты для разработки приемников и передатчиков, позволяющих осуществить разработку беспроводной системы до создания собственной платы. В отладочный комплект входит базовая плата с МК, плата приемника, плата передатчика и программное обеспечение (рис. 9). Отдельно могут поставляться платы приемника или передатчика. Для каждой пары «приемник — передатчик» предлагается свой отладочный комплект (таблица 4).

Таблица 4. Отладочные комплекты приемников и передатчиков

;
Отладочный комплектПриемникПередатчикЧастота, МГцШирина полосы пропускания, кГцПримечание
TMEBx741AU2741U3741433300
TMEBx741BU2741U3741433600
TMEBx741CU2741U3741315300
TMEBx741DU2741U3741315600
TMEBx745AU2745U3745433600
TMEBx745BU2745U3745315600
TMEB57x0T5750T5760868600
TMEB57x1T5750T5761915600
 T5753 315 планируется к выпуску в 2003 г.
 T5754 433 планируется к выпуску в 2003 г.
TMEB5744S3 T5744315600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N3 T5744315600плата приемника
TMEB5744S4 T5744433600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N4 T5744433600плата приемника
AT86RF401U-EK1AT86RF401U 315 плата передатчика
AT86RF401E-EK1AT86RF401E 433 плата передатчика
ATAK4015744UAT86RF401UT5744315
ATAK4015744EAT86RF401ET5744433
AT86RF211-DK433107AT86RF211AT86RF211433
AT86RF211-DK868107AT86RF211AT86RF211868
AT86RF211-DK915107AT86RF211AT86RF211915

Отладочный комплект TMEB57x0

Рассмотрим некоторые отладочные комплекты, приведенные в таблице 4. Отладочный комплект TMEB57x0 предназначен для ознакомления с приемником T5760 и передатчиком T5750, работающими на частоте 868 МГц. Он состоит из базовой платы на основе 4-разрядного микроконтроллера семейства MARC4, платы приемника и платы передатчика (рис. 10). Приемник и передатчик программируются через внешний компьютер под управлением программного обеспечения передатчика или приемника соответственно, поставляемого вместе с отладочным комплектом.

Программное обеспечение передатчика позволяет устанавливать скорость передачи данных, тип модуляции, тестовое слово и т. д.

После записи программного кода в передатчик плата передатчика работает независимо и может быть снята с базовой платы. Программное обеспечение приемника имеет средства оценки передачи данных (гистограммы, временные таблицы). Приемник работает только совместно с базовой платой. Соответствующие светодиоды индицируют включение питания, правильность тестового слова, соответствие телеграммы установленному временному окну.

Отладочный комплект ATAK4015744

Отладочный комплект ATAK4015744 включает в себя платы приемника T5744 и передатчика AT86RF401, образцы AT86RF401 и T5744, необходимые программные средства для разработки двунаправленной передачи данных. Программное обеспечение позволяет передавать передатчику уникальный 8-битовый код, соответствующий одной из четырех кнопок платы передатчика. Он содержит идентификационный код кнопки и данные о состоянии батарейного элемента. Приемник T5744 демодулирует радиосигнал в цифровую форму и передает его для обработки в AT86RF401.

После обработки сигнала двоичное представление кода нажатой клавиши и статус батарейного элемента отображаются с помощью трех светодиодов. В наборе используется манипуляция включение-выключение (OOK) для модуляции несущей и ШИМ для кодирования цифровой информации.

Плата передатчика имеет в своем составе AT86RF401, кнопки, держатель батареи, печатную антенну, разъем, дискретные компоненты. Внутрисхемное программирование (ISP) возможно через интерфейс SPI с помощью 6-полосного ленточного кабеля, подсоединяемого к COM-порту PC. Плата приемника имеет в своем составе две микросхемы T5744 и AT86RF401, держатель батарейного элемента, печатную антенну, разъем, дискретные компоненты. Сохранена возможность реализации функции RSSI приемника T5744, которая не используется в отладочном комплекте.

Три светодиода подсоединены к AT86RF401 и зажигаются при получении соответствующим образом промодулированного сигнала.

T5744 имеет вывод для антенны с одним вхо-дом. Плата приемника содержит средства для согласования цепи с печатной антенной на плате или простой штыревой антенной l/4. Печатная антенна не согласована с импедансом 50 Ом цепи, она предназначена для демонстрации работы только на коротких расстояниях. Согласовать импеданс (и получить большее расстояние связи) возможно отсоединением печатной антенны и подключением антенны l/4.

В наборе применено ШИМ-кодирование 1/3:2/3, которое может быть изменено программно. 1/3:2/3 означает, что «1» представляется первой 1/3 периода, содержащей радиосигнал, а последние 2/3 периода не содержат сигнала. Для «0», наоборот, первые 2/3 не содержат сигнала, а последняя 1/3 содержит. Сообщение состоит из 2 байт: преамбулы (0xFFFE) и байта данных (старшая половина байта содержит статус батареи, а младшая — идентификационный номер кнопки).

Байт данных повторяется 3 раза. Идентификационные номера кнопок кодируются следующим образом: кнопка 0 — 0001, кнопка 1— 0011, кнопка 2 — 0111, кнопка 3 — 1111. Такие идентификационные номера позволяют однозначно идентифицировать каждую кнопку и при сдвиге одного бита ошибки идентификации не возникает. Бит-таймер выполняет функцию манипуляции передатчика, обеспечивая синхронность модуляции усилителем мощности.

Приемник находится во включенном состоянии постоянно, поэтому он может реагировать на шум. Микроконтроллерная часть AT86RF401 должна проверять каждый фронт с помощью бит-таймера для определения полезного сигнала. При использовании ШИМ-кодирования бит может быть определен как «1» или «0» путем измерения интервала от переднего до заднего фронта (рис. 12).

Приемопередатчик

Отдельно в ряду радиочастотной продукции Atmel стоит приемопередатчик AT86RF211 (таблица 5), предназначенный для работы с внешним МК AVR. Это недорогое решение для беспроводных применений (телеметрия, датчики) для скоростей до 64 кбит/с и полудуплексной передачи. Расстояние передачи составляет до 30 метров в закрытом помещении и до 300 метров в открытом пространстве.

Таблица 5. Приемопередатчик фирмы Atmel

НаименованиеЧастота передачи, МГцСкорость передачи данныхВыходная мощность, дБмТок потребленияНапряжение питания, ВКорпусТемпературный диапазон, °C
AT86RF211915/868/43364 кбит/с10/12/14 0,5 мкА–35 мА2,4–3,75TQFP48–40…+85

Для работы на частотах 433, 868 и 915 МГц используется один приемопередатчик, выбор частоты осуществляется подключением различных внешних элементов. Имеется функция цифровой подстройки частоты несущей с шагом 200 кГц. Из блок-схемы AT86RF211 (рис. 13) видно, что из внешних компонентов необходим только кварцевый резонатор, керамический фильтр, антенно-согласующие компоненты и фильтрующие компоненты питания.

Все необходимые радиочастотные блоки интегрированы в AT86RF211, что позволяет упростить разработку платы приемопередатчика и позволяет сократить затраты на производство соответствующих компонентов. Конструкция AT86RF211 позволяет избежать типичных проблем, возникающих при моделировании устройств беспроводной связи, например, изменения частоты при электростатическом воздействии от рук пользователя или помещении устройства в корпус.

Структура приемника супергетеродинная, двойного преобразования. AT86RF211 включает в себя переключатель режимов прием/передача (Rx/Tx) со временем переключения менее 200 мкс. Имеются также цифровая функция RSSI и функция контроля значения напряжения батарейного элемента.

AT86RF211 содержит встроенный синтезатор, ФАПЧ, ГУН, имеет 8 цифровых уровней выходной мощности. Он поддерживает ЧМн, манчестерское кодирование сигнала не требуется.

Приемопередатчик может работать в нормальном режиме приема-передачи, в независимом режиме «wakeup» и режиме энергосбережения «power down».

В нормальном режиме микросхема конфигурируется через МК, устанавливаются частота и режим (прием или передача). Далее микросхема действует как конвейер: данные, поступающие на вывод DATAMSG, немедленно передаются в эфир (Tx), либо сигнал, поступающий с антенны, демодулируется и передается побитно в МК по тому же выводу DATAMSG (Rx). Данные в кристалле не хранятся и не обрабатываются.

В режиме «wakeup» кристалл устанавливается в специальный режим передачи, называемый sleep. Кристалл периодически запускается по сигналу от внутреннего таймера (отдельная функция, не зависящая от МК, находящегося в режиме power-down) и ожидает данные в виде специального сообщения, формат которого определяется предварительно. При получении правильного сообщения данные сохраняются в AT86RF211 (до 32 бит), и на выводе WAKEUP генерируется сигнал прерывания. В противном случае процедура продолжается.

AT86RF211 имеет несложный интерфейс подключения к МК, при котором его можно рассматривать как внешний периферийный узел МК. Обмен данными между AVR МК и РЧ-модулем AT86RF211 осуществляется через 3 регистра ввода-вывода общего назначения МК, которые используются для чтения и записи данных в 16 внутренних регистров AT86RF211. 8 регистров AT86RF211 используются для конфигурирования нормального режима обмена данными, 4 регистра для режима «wake-up», 4 регистра для реализации специальных функций, определяемых конечным приложением. Размеры регистров варьируются от 32 бит до 1 бита регистра RESET. Наиболее часто используемые биты расположены в старших разрядах регистров. Режимы чтения и записи позволяют осуществлять доступ к отдельным битам регистра.

Сигналы SLE, SCK и SDATA МК формируют последовательный цифровой интерфейс для управления работой приемопередатчика и могут быть назначены на любые выводы общего назначения AVR. Сигнал SLE (enable/chip select) и SCK (clock) работают на выход, сигнал SDATA является двунаправленным.

Сигнал DATAMSG используется для организации полудуплексной передачи между МК и РЧ модулем (рис. 14).

При организации асинхронного интерфейса UART оба вывода RхD и TхD МК соединяются с двунаправленным вводом-выводом DATAMSG AT86RF211. Так как осуществляется полудуплексная передача, при отсутствии передачи данных вывод TхD должен находиться в высокоимпедансном состоянии.

Вывод DATACLK используется для синхронной передачи и поэтому при использовании UART не задействован.

Для организации синхронной передачи данных между AVR и AT86RF211 необходимо использовать либо интерфейс «bit banging», либо узел SPI.

Интерфейс SPI используется для высокоскоростного обмена данными. Вывод DATACLK AT86RF211 подсоединяется к выводу SCK порта SPI МК (рис. 15). При приеме данных порт SPI работает в режиме slave. Вывод SCK работает в режиме входа и управляется выводом DATACLK AT86RF211. Вывод MOSI порта SPI подсоединяется к выводу DATAMSG AT86RF211. Так как обмен данных происходит в полудуплексном режиме, вывод MISO остается свободным. Вывод SS/ следует подсоединить к «земле». В режиме передачи вывод SCK порта SPI остается в неподключенном состоянии, чтобы избежать конфликта с выводом DATACLK AT86RF211.

При такой организации обмена данными между AT86RF211 и МК следует учитывать скорость передачи по интерфейсу SPI, зависящую от тактовой частоты МК и предделителя.

Если тактовая частота МК велика, может оказаться, что скорость SPI окажется слишком большой для AT86RF211 в режиме передачи, и AT86RF211 не будет успевать передавать данные в эфир. Скорость порта SPI в режиме приема будет всегда совместима с AT86RF211.

Для получения требуемой скорости передачи данных, не накладывающей ограничения на выбор МК по скорости, возможно использование комбинации аппаратной реализации порта SPI для режима приема, имеющего жесткие требования по синхронизации, и аппаратно управляемых вводов-выводов приемопередатчика от таймера (bit banging) для режима передачи.

Также удобно использовать режим аппаратно управляемых вводов-выводов, если МК не имеет периферийных узлов портов UART или SPI. Для реализации такого обмена вывод DATAMSG подсоединяется к любому выводу МК, вывод DATACLK к любому выводу, выполняющему функцию запроса прерывания из внешнего источника. Функция восстановления синхросигнала после сброса обеспечивает появление фронта тактового сигнала в середине получаемого бита данных, по которому инициализируется прерывание.

Для всех вариантов последовательного подключения выводы SDATA, SCK и SLE AT86RF211 подключаются к вводам-выводам общего назначения МК. Если используется экономичный режим питания (standby), вывод WAKEUP должен быть подсоединен к выводу МК с функцией запроса прерывания из внешнего источника.

Отладочный комплект AT86RF211

Отладочный комплект AT86RF211-DKххх107 (рис. 16) предназначен для быстрой и простой разработки системы на базе AT86RF211 и AVR МК 8-бит AT90LS8535. Отладочный комплект содержит два одинаковых модуля. Каждый модуль состоит из базовой платы, имеющей в своем составе AVR МК, ЖКИ, кнопку, переключатель, датчик освещенности и несколько светодиодов, а также дочерней платы РЧ-модуля, состоящей из AT86RF211, соответствующей обвязки и гибкой штыревой антенны, которая может быть отсоединена для подключения тестового оборудования. МК AT90LS8535 поставляется с запрограммированной демо-версией, которая передает между двумя модулями данные об освещенности, полученные с помощью интегрированного АЦП МК. Исходные коды для этой и других программ на языке С поставляются вместе с комплектом.

Отладочный комплект следует заказывать на конкретную частоту: 915 МГц, 868 МГц или 433 МГц. Базовая плата одинакова для всех комплектов, отличаются только дочерние платы РЧ-модуля.

На РЧ-модуле отладочного комплекта имеется ПАВ-фильтр, фильтр первой ПЧ 10,7 МГц и фильтр второй ПЧ 455 кГц. Конструкция модуля обеспечивает узкополосную передачу, высокую избирательность и большую дальность связи. Из-за полосы фильтра второй ПЧ 455 кГц скорость передачи данных ограничена 20 кбит/с.

Для применений, требующих скорости данных более 64 кбит/с и, соответственно, более широкой полосы, следует заменить на плате фильтр второй ПЧ на конденсатор. Отладочный комплект сопровождается необходимой документацией для разработки различных встроенных приложений.

Отдельно поставляются дочерние платы РЧ-модулей для дальней связи со штыревой антенной (рис. 17) и для небольшой дальности связи с печатной антенной (рис. 18).

Дочерние платы совместимы с отладочным комплектом. Gerber-файлы, список компонентов и принципиальные схемы поставляются вместе с дочерними платами.
