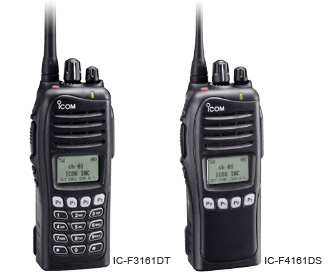

IC-F3161DT/DS, IC-F4161DT/DS

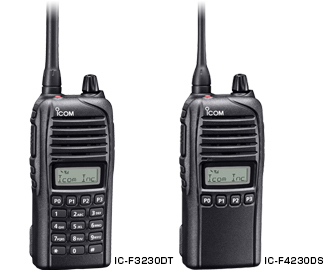

IC-F3230DT/DS, IC-F4230DT/DS

IC-F3162DT/DS, IC-F4162DT/DS

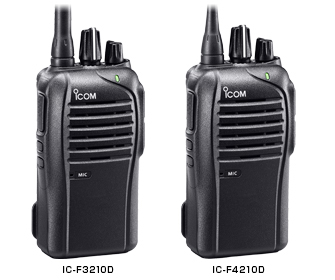

IC-F3210D, IC-F4210D

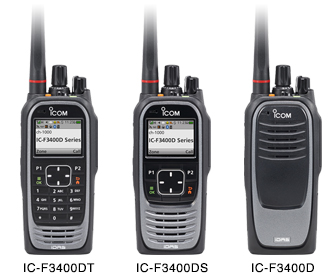

IC-F3400DT/DS/D, IC-F4400DT/DS/D

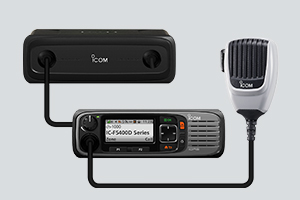

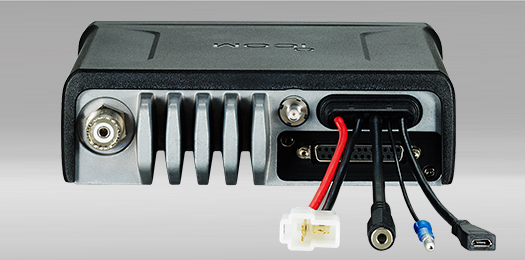

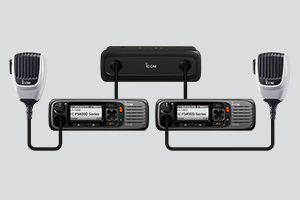

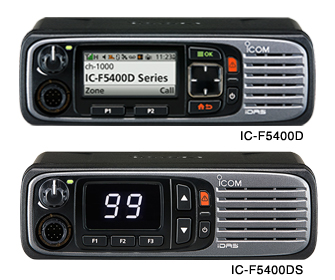

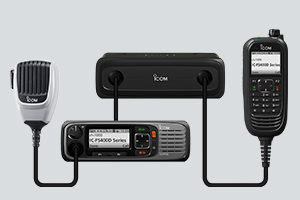

ICOM IC-F5400D/DS, ICOM IC-F6400D/DS



ICOM IC-F3360DT/DS, ICOM IC-F4360DT/DS

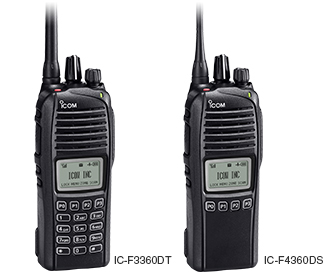

IC-F3360DT-DS


IC-F3360DT VHF 10-Keypad IDAS DIGITAL

IC-F3360DS VHF Simplekey IDAS DIGITAL

IC-F4360DT UHF 10-Keypad IDAS DIGITAL

IC-F4360DS UHF Simplekey IDAS DIGITAL

logo std idaslogo std type-clogo std ip67

logo std gpslogo std mil



Описание

 Готова для работы в транкинге Тип-С в протоколе NXDN™ с улучшенной влагозащитой



Совместима с транкингом Тип-C

Серия IC-F3360D обеспечивает работу в протоколах NXDN™ Тип-C и NXDN™ конвенциональных системах.

  • Пэйджинг вызов

  • Широкополосный вызов

  • Общий вызов

  • Групповой вызов

  • Индивидуальный вызов

  • Статусный вызов

  • Текстовое сообщение

  • Экстренный вызов

  • Радио шок, обнуление и восстановление (RX)

  • Радио проверка (RX)

  • Оповещение

  • GPS

  • 15-битный цифровой шифратор голоса

  • RAN (номер радио входа)

  • Работа в смешанном режиме (Конвенциональная система)

Пользовательский интерфейс с удобным меню управления

Меню управления обеспечивает легкую и интуитивную работу. Функции переключаются левой и правой кнопками [P2] и [P3] и позволяют осуществлять различные операции и настройки.

Встроенный GPS приемник

Данные о Вашем текущем местоположении могут быть приданы к передаче речи или данных(статус или аварийный сигнал) и отсылаться диспетчеру.

«Человек упал» и «Одинокий работник»

Функция «Человек упал» посылает сигнал экстренного вызова если станция остается в горизонтальном положении. Функция «Одинокий работник» определяет если станция не активируется или не перемещается в течении предустановленного периода времени.

Открытая передача данных

Когда станции серии IC-F3360D присоединяются к ПК или к другому внешнему оборудованию, можно открыто передавать данные в цифровом режиме.

Пыле и влагозащита по стандарту IP67

Серия IC-F3360D обеспечивает надежную защиту от пыли и влаги. Станция может находиться на метровой глубине до 30 минут.

Выходная мощность аудио сигнала 800мВт

Встроенный BTL усилитель удваивает выходную мощность и большой 40-мм динамик обеспечивает громкий звук 800мВт на все вызовы в условиях повышенного шума.

Другие функции

  • 512 каналов памяти со 128 зонами

  • CTCSS/DTCS/DTMF кодер/декодер*

  • MDC 1200 PTT ID передача*

  • Инверсионный голосовой шифратор*

  • Аудио компаундер*

(* = Только в аналоговом режиме)

Характиристики

Основные



IC-F3360DT/DS

IC-F4360DT/DS

Диапазон частот 136–174МГц 400–470МГц
Количество каналов 512 каналов/128 зон
Тип излучения 8K50F3E, 8K30F1E/F1D, 4K00F1E/F1D
Интервал каналов 15/12.5/6.25кГц
Питание 7.5В
Потребляемый ток
(приблиз.)
Tx 1.5A 1.8A
RxНоминальная мощность
550мА
Режим ожидания
140мА
Импеданс антенны 50 Ом
Диапазон рабочих температур −30°C до +60°C; −22°F до +140°F
(Характеристики радио)
Размеры (Ш×В×Т)
(без учета выступающих частей)
53.5×142.7×39.5 мм; 2.11×5.62×1.56
(для BP-232WP)
Вес (приблиз.) 400г; 14.1oz
(для BP-232WP, MB-94R & FA-SC57U)

Передатчик



IC-F3360DT/DS

IC-F4360DT/DS

Выходная мощность (при 7.5В DC) 5Вт, 1Вт (Hi, Low)
Максимальное отклонение частоты ±2.5кГц
Стабильность частоты ±1.0ppm
Побочное излучения 75Дб
FM фон и шумы 50Дб 45Дб
Гармонические искажения аудио 1.5% (AF 1кГц 40% отклонение)
FSK ошибки 1% (Цифровой 6.25/12.5кГц)
Ext. разъем для микрофона 14-pin multi-connector/2.2кОм

Приемник



IC-F3360DT/DS

IC-F4360DT/DS

ЧувствительностьАналог
0.24мкВ(на 12Дб SINAD)
Цифровой
−8.0ДбмкВ (на 5% BER)
Избирательность по соседнему каналу 68/67/59Дб (Narrow/D 12.5кГц/D 6.25кГц)
Фон и шумы 50Дб  48Дб
Аудио выходная мощность
(на 5% искажений)
800мВт (входящая SP, 12Ом нагрузка)
1000мВт (исходящая SP, 8Ом нагрузка)
Внеш. для подключения акустических систем 14-pin multi-connector/8Ом

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 G
Method, Proc.
Нижний предел давления при хранении
500.5 I
Нижний предел давления при использовании
500.5 II
Максимальная температура хранения
501.5 I
Максимальная температура эксплуатации
501.5 II
Минимальная температура хранения
502.5 I
Минимальная температура эксплуатации
502.5 II
Тепловой удар
503.5 I-C
Солнечное излучение
505.5 I
Защита от дождя
506.5 I
Соляной туман
509.5
Пылезащита
510.5 I
Погружение
512.5 I
Колебания
514.6 I
Противоударность
516.6 I

Также встречается эквивалент MIL-STD-810 -C, -D, -E и -F.

Стандартная степень защиты (IC-F3360D/F4360D, BP-232WP и HM-184)
Пыль и вода
IP67 (Пылезащита и водонепроницаемость)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств..


Опции

Батарея

BP-232WP

BP-232WP

(Li-Ion)
7.4В/2250мАч (min.),
2300мАч
IP67


Футляр для аккумуляторов

BP-240

BP-240

AAA(LR03)×6 батарей
BP-261

BP-261

AA(LR6)×6 батарей


Зарядки

BC-119N

BC-119N

Быстрое зарядное устройство
(требуется AD-106)
BC-160

BC-160

Быстрое зарядное устройство
BC-171

BC-171

Регулярная зарядка
BC-197

BC-197

Регулярная мульти-зарядка

Адаптер зарядного устройства

AD-106

AD-106

(Используйте для BC-119N)
AD-122

AD-122*

для BP-232WP
(Используйте для BC-197)

* AD-122 зарядное устройство поставляется в комплекте с BC-197, в зависимости от версии BC-197-х.

Адаптер переменного/постоянного тока

BC-145S

BC-145SA

16В/1A
(Используйте для BC-119N или BC-160)
BC-147S

BC-147SA/SV

12В/200мА
(Используйте для BC-171)
BC-157S

BC-157S

12В/6.6A
(Используйте для BC-197)


Микрофон

HM-184

HM-184/H

IP67


Гарнитуры

HS-94

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-4MC)
HS-95

HS-95

Гарнитура с гибким подвесным микрофоном.
(Используйте для VS-4MC)
HS-97

HS-97

Лорингофонный микрофон Крепится вокруг шеи и воспринимает вибрацию речи
(Используйте для VS-4MC)


Кабель адаптера

VS-4MC

VS-4MC

Требуется при использовании любой из гарнитур


Клипсы

MB-93

MB-93

Поворотного типа
MB-94

MB-94

Тип крокодил
MB-94R

MB-94R

Тип крокодил


Крепления на ремень

MB-96N

MB-96N

Поворотного типа. MB-93 шарнир в комплекте поставки.
MB-96F

MB-96F

Фиксированое
MB-96FL

MB-96FL

Удлиненного типа


Скоба зарядного устройства

MB-130

MB-130

Для использования с BC-160.


Кабели постоянного тока

OPC-515L

OPC-515L

Кабель питания
(Используйте для BC-119N)
OPC-656

OPC-656

DC power cable
(Используйте для BC-197)


Автомобильная зарядка

CP-23L

CP-23L

(Используйте для BC-119N и BC-160)


Антенны

FA-SC25V

FA-SC25V

136-150МГц
FA-SC59V

FA-SC55V

150-174МГц
FA-SC25U

FA-SC25U

400-430МГц
FA-SC57U

FA-SC57U

430-470МГц
FA-SC72U

FA-SC72U

470-520МГц


Гибкие Антенны

FA-SC61VC

FA-SC61VC

136-174МГц
FA-SC61UC

FA-SC61UC

380-520МГц


Укороченные Антенны

FA-S56VS

FA-SC56VS

150-162МГц
FA-SC57VS

FA-SC57VS

160-174МГц
FA-SC73US

FA-SC73US

450-490МГц


Антенны с высоким коэффициентом усиления

FA-SC62V

FA-SC62V

150-160МГц
FA-SC63V

FA-SC63V

155-165МГц


ACC ADAPTER

AD-118

AD-118

Позволяет использовать аксессуары с 6-контактной вилкой.


ICOM IC-F3261DT/DS, ICOM IC-F4261DT/DS

IC-F3261DT-DS


IC-F3261DT VHF 10-Keypad IDAS DIGITAL
IC-F3261DS VHF Simplekey IDAS DIGITAL
IC-F4261DT UHF 10-Keypad IDAS DIGITAL
IC-F4261DS UHF Simplekey IDAS DIGITAL
logo std idaslogo std mil
logo std ip67logo std gps



Описание

 Полнофункциональная цифровая портативная радиостанция стандарта IDAS ™ со встроенным GPS приемником и водонепроницаемой защитой

Водонепроницаемая и пылезащищенная в сответствии со стандартом IP67

Серия IC-F3261D обеспечивает прочную защиту от пыли и воды, что эквивалентно стандарту IP67. Радиостанция может пробыть в воде на глубине 1м в течение 30 минут.

Функции для экстренного вызова «Человек упал» и «Одинокий работник»

Функция «Человек упал» * автоматически посылает сигнал аварийного вызова когда станция остается в горизонтальном положении. Функция «Одинокий работник» также может передавать аварийный сигнал, когда радио не работает в течение установленного периода времени. Эти аварийные сигналы могут быть отправлены в сопровождении GPS данных *, чтобы предупредить ваших коллег или диспетчера в случае любой возможной неприятности.

* В зависимости от версии.

Выходная мощность аудио сигнала 800мВт

Встроенный BTL усилитель удваивает выходную мощность и большой 40-мм динамик обеспечивает громкий звук 800мВт на все вызовы в условиях повышенного шума.

Встроенный GPS-приемник *

Данные о Вашем текущем местоположении могут быть приданы к передаче речи или данных (SDM, статус или аварийный сигнал) и отсылаться диспетчеру *.

* В зависимости от версии.

* Для отражения данных о местоположении требуется внешний ПК

14-контактный внешний разъем

Новый 14-контактный внешний разъем повышает возможности аудио выхода с помощью встроенного BTL усилителя. Опциональный HM-184 динамик - микрофон имеет 1000 мВт аудио выход для громкой и чистой связи.

Большой ЖК дисплей

Используя большой точечно-матричный ЖК-дисплей (32 × 18 мм), серия IC-F3263D показывает две линии легкого для чтения текстового сообщения. Нижняя строка отображаетзапрограммированные на кнопки [P0]- [P3] функции.

Длительная работа от аккумулятора

GPS

Цифровой режим

Аналоговый режим

С встроенным GPS

10.5 часов (прибл.)

11 часов (прибл.)

Без GPS

12 часов (прибл.)

12.5 чосов (прибл.)

IDAS™ функции

Серия IC-F3261D обеспечивает NXDN™ на основе CAI цифрового режима работы по протоколу IDAS. Она также совместима с NXDN™ Тип-D многосайтовым каналом. Могут быть запрограммированы следующие функции IDAS.

Индивидуальный/групповой вызов

  • Индивидуальный ID и групповые ID коды

  • Сообщение о статусе

  • SDM (Short Data Message)

  • GPS

  • Радио шок, уничтожить и восстановить

  • Радио проверка

  • Дистанционный мониторинг

  • Оповещение

  • Журнал вызовов

  • Экстренный вызов

  • Цифровой шифратор голоса

  • Блок декодирования

  • RAN (номер радио входа)

Встроенный 2-тоновый и 5-тоновый сигналинги*

2-тоновый и 5-тоновый сигналинги дают возможность выборочного вызова, режим ожидания и другие удобные функции. Функция радио шока выводит станцию из эфира, а функция восстановления реанимирует станцию.

* Только в аналоговом режиме

Совместимость с MDC 1200 сигналингом*

Встроенный MDC сигналинг обеспечивает следующие выборочные вызовы и ANI функции.

  • PTT ID

  • SelCall (Выборочный вызов)

  • Радио проверка

  • Радио шок/восстановление

  • 500 псевдонимов

  • Запрос/сообщение о статусе

  • Оповешение

  • Аварийный вызов, аварийный мониторинг

* Только в аналоговом режиме

Функции сканирования

Серия IC-F3261D может определять как аналоговые так и конвенциональные IDAS сигналы, а также автоматически выбирать режим передачи для ответа на полученный вызовl.

Встроенный шифратор голоса

Встроенный инверсионный шифратор голоса* обеспечивает безопасный разговор в аналоговом режиме. При использовании цифрового режима IDAS, цифровой шифратор стандартно обеспечивает 15-ти битный ключ (около 32,000 кодов).

* Инверсионный шифратор голоса несовместим с шифраторами UT-109R/UT-110R.

Другие функции

  • 512 каналов памяти с 128 зонами

  • Выходная мощность 5Вт для VHF и UHF диапазонов

  • Базовый режим работы в протоколе LTR™*

  • CTCSS/DTCS кодер/декодер*

  • MIL-STD 810 G прочная конструкция

  • 8 DTMF автонаборов

  • Тактическая группа

  • Блокировка занятого канала, блок усилителя

  • Пароль на включение питания

  • Тайм-аут таймер

  • Общий разговор

  • Предупреждение о разряде аккумулятора

  • Функция наблюдения

(* = только аналоговый режим)

Характеристики

Основные



IC-F3261DT/DS

IC-F4261DT/DS

Диапазон частот
136–174 МГц
400–470 МГц
450–512 МГц
Количество каналов
512 каналов/128 зон
Интервал каналов
12.5/6.25кГц
Тип излучения
11K0F3E/4K00F1E/F1D
Потребляемый ток
(приблиз.)
Tx
1.7A
1.8A
RxНоминальная мощность
550мА
Режим ожидания
160мА
Размеры (Ш×В×Т)
(без учета выступающих частей)

53.5×142.7×39.5 мм;
2.11×5.62×1.56
(с BP-232WP)

Вес (приблиз.)

400г; 14.1oz
(с BP-232WP, MB-94R & FA-SC57U)

Передатчик



IC-F3261DT/DS

IC-F4261DT/DS

Выходная мощность (при 7.5В DC)
5Вт, 2Вт, 1Вт
(Hi, L2, L1)
Побочное излучения
78Дб
Стабильность частоты
±1.0ppm
Гармонические искажения аудио
1.5% (AF 1кГц 40% отклонение)
FM шум и помехи
43Дб
40Дб
FSK ошибки
2.0%

Приемник



IC-F3261DT/DS

IC-F4261DT/DS

ЧувствительностьАналог
0.23мкВ (при 12Дб SINAD)
Цифровой
0.20мкВ (при 5% BER)
Избирательность по соседнему каналу
68/60Дб
AF выходная мощность
(на 5% искажений)
800мВт (входящая SP, 12Ом нагрузка)
1000мВт (исходящая SP, 8Ом нагрузка)

GPS (в зависимости от версии)



IC-F3261DT/DS

IC-F4261DT/DS

Приемник каналов
12 каналов
Время первого определения (холодный старт)
36 секунд (под открытым небом)
Точность по горизонтали
5м (под открытым небом)

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 G
Method, Proc.
Нижний предел давления при хранении
500.5 I
Нижний предел давления при использовании
500.5 II
Максимальная температура хранения
501.5 I
Максимальная температура эксплуатации
501.5 II
Минимальная температура хранения
502.5 I
Минимальная температура эксплуатации
502.5 II
Тепловой удар
503.5 I-C
Солнечное излучение
505.5 I
Защита от дождя
506.5 I
Соляной туман
509.5
Пылезащита
510.5 I
Колебания
514.6 I
Противоударность
516.6 I
Также встречается эквивалент MIL-STD-810 -C, -D, -E и -F.
Стандартная степень защиты (IC-F3261D/F4261D, BP-232WP и HM-184)
Пыль и вода
IP67 (Пылезащита и водонепроницаемость)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств..



Опции

Батарея

BP-232WP

BP-232WP

(Li-Ion)
7.4В/2250мАч (min.),
2300мАч
IP67


Футляр для аккумуляторов

BP-240

BP-240

AAA(LR03)×6 батарей
BP-261

BP-261

AA(LR6)×6 батарей


Зарядки

BC-119N

BC-119N

Быстрое зарядное устройство
(требуется AD-106)
BC-160

BC-160

Быстрое зарядное устройство
BC-171

BC-171

Регулярная зарядка
BC-197

BC-197

Регулярная мульти-зарядка
BC-121N

BC-121N

Регулярная мульти-зарядка
(требуется адаптер AD-106)


Адаптер зарядного устройства

AD-106

AD-106

(Используйте для BC-119N/BC-121N)
AD-122

AD-122*

(Используйте для BC-197)

* AD-122 зарядное устройство адаптер поставляется в комплекте с BC-197, в зависимости от версии BC-197-х.

Адаптер переменного/постоянного тока

BC-145S

BC-145S*

16В/1A
(Используйте для BC-119N)
BC-147S

BC-147S*

12В/200мА
(Используйте для BC-171)
BC-157S

BC-157S

12В/6.6A
(Используйте для BC-121N or BC-197)
BC-123S

BC-123S

12В/1A
(Используйте для BC-160)
* BC-123/BC-145/BC-147SA/BC-147SA для 120V AC. SE для 230V AC. SV для 240V AC. BC-123/BC-145SUK для 230V AC.

Микрофон

HM-184

HM-184/H

IP67


Гарнитуры

HS-94

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-4MC)
HS-95

HS-95

Гарнитура с гибким подвесным микрофоном.
(Используйте для VS-4MC)
HS-97

HS-97

Лорингофонный микрофон Крепится вокруг шеи и воспринимает вибрацию речи
(Используйте для VS-4MC)


РТТ кабель

VS-4MC

VS-4MC



Клипса

MB-93

MB-93

Поворотного типа
MB-94

MB-94

Тип крокодил
MB-94R

MB-94R

Тип крокодил


Крепления на ремень

MB-96N

MB-96N

Поворотного типа. MB-93 шарнир в комплекте поставки.
MB-96F

MB-96F

Фиксированое
MB-96FL

MB-96FL

Удлиненного типа


Скоба зарядного устройства

MB-130

MB-130

Для использования с BC-160.


Кабели постоянного тока

OPC-515L

OPC-515L

Кабель питания
(Используйте для BC-119N)
OPC-656

OPC-656

DC power cable
(Используйте для BC-197 or BC-121N)


Автомобильная зарядка

CP-23L

CP-23L

(Используйте для BC-119N и BC-160)


Кабели клонирования

OPC-1870

OPC-1870

Носимая-носимая
OPC-1871

OPC-1871

Носимая-мобильная


Антенны

FA-SC25V

FA-SC25V

136-150МГц
FA-SC59V

FA-SC55V

150-174МГц
FA-SC25U

FA-SC25U

400-430МГц
FA-SC57U

FA-SC57U

430-470МГц
FA-SC72U

FA-SC72U

470-520МГц


Гибкие Антенны

FA-SC61VC

FA-SC61VC

136-174МГц
FA-SC61UC

FA-SC61UC

380-520МГц


Укороченные Антенны

FA-S56VS

FA-SC56VS

150-162МГц
FA-SC57VS

FA-SC57VS

160-174МГц
FA-SC73US

FA-SC73US

450-490МГц


Антенны с высоким коэффициентом усиления

FA-SC62V

FA-SC62V

150-160МГц
FA-SC63V

FA-SC63V

155-165МГц


ACC ADAPTER

AD-118

AD-118

Позволяет использовать сторонние аксессуары с 6-контактным разъемом Hirose.


ICOM IC-F3262DT/DS, ICOM IC-F4262DT/DS

IC-F3262DT-DS



IC-F3262DT VHF 10-Keypad IDAS DIGITAL

IC-F3262DS VHF Simplekey IDAS DIGITAL

IC-F4262DT UHF 10-Keypad IDAS DIGITAL

IC-F4262DS UHF Simplekey IDAS DIGITAL

logo std dpmrlogo std mil

logo std ip67logo std gps



Описание

Полнофункциональная цифровая портативная радиостанция стандарта IDAS ™ со встроенным GPS приемником и водонепроницаемой защитой

Водонепроницаемая и пылезащищенная в сответствии со стандартом IP67

Серия IC-F3262D обеспечивает надежную защиту от пыли и воды, эквивалентнуюстандарту IP67. Радиостанция может пробыть в воде на глубине 1м в течение 30 минут.

Функции для экстренного вызова «Человек упал» и «Одинокий работник»

Функция «Человек упал» * автоматически посылает сигнал аварийного вызова когда станция остается в горизонтальном положении. Функция «Одинокий работник» также может передавать аварийный сигнал, когда радио не работает в течение установленного периода времени. Эти аварийные сигналы могут быть отправлены в сопровождении GPS данных *, чтобы предупредить ваших коллег или диспетчера в случае любой возможной неприятности.

* В зависимости от версии.

Выходная мощность аудио сигнала 800мВт

Встроенный BTL усилитель удваивает выходную мощность и большой 40-мм динамик обеспечивает громкий звук 800мВт на все вызовы в условиях повышенного шума.

Встроенный GPS-приемник *

 Данные о Вашем текущем местоположении могут быть приданы к передаче речи или данных (SDM, статус или аварийный сигнал) и отсылаться диспетчеру *.

* В зависимости от версии.



* Для отражения данных о местоположении требуется внешний ПК

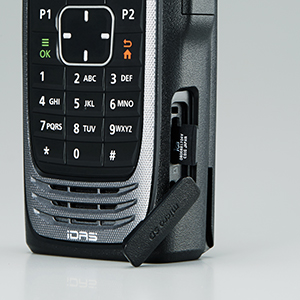

14-контактный внешний разъем

Новый 14-контактный внешний разъем повышает возможности аудио выхода с помощью встроенного BTL усилителя. Опциональный HM-184 динамик - микрофон имеет 1000 мВт аудио выход для громкой и чистой связи.

Большой ЖК дисплей

Используя большой точечно-матричный ЖК-дисплей (32 × 18 мм), серия IC-F3262D показывает две линии легкого для чтения текстового сообщения. Нижняя строка отображаетзапрограммированные на кнопки [P0]- [P3] функции.

Длительная работа от аккумулятора

GPS

Цифровой режим

С встроенным GPS

10.5 часов (прибл.)

Без GPS

12 часов (прибл.)

dPMR™ функции

Серия IC-F3262D* соответствует стандартам dPMR (TS 102 658) и обеспечивает dPMR 1/2/3 операции в режиме 2 уровня. Следующие dPMR функции являются программируемыми.

  • Индивидуальный/групповой вызов

  • Всегрупповой вызов

  • Экстренный вызов

  • Экстренный вызов

  • Сообщение о статусе

  • SDM (Short Data Message)

  • GPS

  • Радио шок, уничтожить и восстановить

  • Цифровой шифратор голоса

  • Открытая передача данных

* только для версии dPMR.

Настройка и сброс вызова

Используемая в 5-тоновом или BIIS сигналинге аналоговых станций функция настройки и сброса вызова реализована в dPMR системе. Серия IC-F3262D подтверждает наличие ответной станции до начала разговора. Пользователи станций с 5-тоновым или BIIS сигналингом могут без сомнений пользоваться dPMR без дополнительного курса обучения.

Открытая модемная передача данных

При присоединении станций серии IC-F3262D к ПК или другому внешнему оборудованию, данная функция позволяет коммуникацию на канале 6.25 КГц. Она может использоваться для удаленного управления телеметрической системой или для передачи данных.

Встроенный шифратор голоса

Встроенный инверсионный шифратор голоса* обеспечивает безопасный разговор в аналоговом режиме. При использовании цифрового режима IDAS, цифровой шифратор стандартно обеспечивает 15-ти битный ключ (около 32,000 кодов).

* Инверсионный шифратор голоса несовместим со с шифраторами UT-109R/UT-110R.

Сообщения о статусе

В серии IC-F3262D может быть запрограммировано 32 статусных сообщения. Статусные сообщения сообщения могут использоваться как специальные функции управления станцией такие как прослушивание эфира (Auto TX), радио шок/обнуление/восстановление и отчет/передача GPS позиции.

Другие функции

  • 512 каналов памяти с 128 зонами

  • Выходная мощность 5Вт для VHF и UHF диапазонов

  • Встроенный сигналинги: 2-тоновый, 5-тоновый и BIIS 1200*

  • CTCSS/DTCS кодер/декодер*

  • MIL-STD 810 G прочная конструкция

  • 8 DTMF автонаборов

  • Тактическая группа

  • Блокировка занятого канала, блок усилителя

  • Пароль на включение питания

  • Тайм-аут таймер

  • Общий разговор

  • Предупреждение о разряде аккумулятора

  • Нарастающий тревожный сигнал

  • Предупреждение о разряде аккумулятора

(* = только аналоговый режим)

Поставляемые аксессуары (Могут отличаться в зависимости от версий)

  • Аккумулятор, BP-232WP

  • Поясной клип, MB-94R

  • Антенна


Характеристики

Основные



IC-F3262DT/DS

IC-F4262DT/DS

Диапазон частот
136–174 МГц
400–470 МГц
Количество каналов
512 каналов/128 зон
Интервал каналов
25/20/12.5/6.25кГц
Тип излучения
16K0F3E/14K0F3E/8K50F3E/4K00F1E/F1D
Потребляемый ток
(приблиз.)
Tx
1.7A
1.8A
RxНоминальная мощность
550мА
Режим ожидания
160мА
Размеры (Ш×В×Т)
(без учета выступающих частей)
53.5×142.7×39.5 мм
(с BP-232WP)
Вес (приблиз.)
410г
(с BP-232WP,
MB-94R & FA-SC55V)
400г
(с BP-232WP,
MB-94R & FA-SC57U)

Передатчик



IC-F3262DT/DS

IC-F4262DT/DS

Выходная мощность (при 7.5В DC)
5Вт, 2Вт, 1Вт
(Hi, L2, L1)
Побочное излучения
0.25мкВт (≤1ГГц),
1.0мкВт (>1ГГп)
Стабильность частоты
±1.0ppm
Гармонические искажения аудио
1.5% (AF 1кГц 40% отклонение)
Остаточная модуляция
48/47/42Дб (Широкиая, средняя, узкая)
FSK ошибки
2.0%

Приемник



IC-F3262DT/DS

IC-F4262DT/DS

ЧувствительностьАналогue
−4ДбмкВ (при 20Дб SINAD)
Цифровой
−8ДбмкВ (при 5% BER)
Избирательность по соседнему каналу
78/78/68/60Дб (Широкиая, средняя, узкая, цифровой)
AF выходная мощность
(на 5% искажений)
800мВт (входящая SP, 12Ом нагрузка)
1000мВт (исходящая SP, 8Ом нагрузка)

GPS (в зависимости от версии)



IC-F3262DT/DS

IC-F4262DT/DS

Приемник каналов
12 каналов
Время первого определения (холодный старт)
36 секунд (под открытым небом)
Точность по горизонтали
5м (под открытым небом)

Функции для сравнения



IC-F3262DT/DS
IC-F4262DT/DS
(IDAS dPMR version)

IC-F3262DT/DS
IC-F4262DT/DS
(IDAS NXDN version)

Количество слотов 0 0
CTCSS/ DTCSкодер Доступно Доступно
декодер Доступно Доступно
2-Toneкодер Доступно Доступно
декодер Доступно Доступно
5-Toneкодер Доступно Доступно
декодер Доступно Доступно
DTMF автодозвон Доступно Доступно
DTMF декодер Доступно Доступно
Голосовой скремблерАналогue
(Инверсия)
Доступно Доступно
Цифровой Доступно Доступно
IDAS dPMRTier 2 Mode1/2 Доступно -
Tier 2 Mode 3 Доступно -
IDAS NXDNОбычный - Доступно
Type-D транковый - Доступно
MPT 1327 - -
BIIS 1200 Доступно Доступно
MDC 1200 - Доступно
Функция человек упал Доступно
(в зависимости от версии)
Доступно
(в зависимости от версии)
GPS Доступно
(в зависимости от версии)
Доступно
(в зависимости от версии)
Искробезопасность - -

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 G
Method, Proc.
Нижний предел давления при хранении
500.5 I
Нижний предел давления при использовании
500.5 II
Максимальная температура хранения
501.5 I
Максимальная температура эксплуатации
501.5 II
Минимальная температура хранения
502.5 I
Минимальная температура эксплуатации
502.5 II
Тепловой удар
503.5 I-C
Солнечное излучение
505.5 I
Защита от дождя
506.5 I
Соляной туман
509.5
Пылезащита
510.5 I
Колебания
514.6 I
Противоударность
516.6 I
Также встречается эквивалент MIL-STD-810 -C, -D, -E и -F.
Стандартная степень защиты (IC-F3262D/F4262D, BP-232WP и HM-184)
Пыль и вода
IP67 (Пылезащита и водонепроницаемость)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств..



Опции

Батарея

BP-232WP

BP-232WP

(Li-Ion)
7.4В/2250мАч (min.),
2300мАч
IP67


Футляр для аккумуляторов

BP-240

BP-240

AAA(LR03)×6 батарей
BP-261

BP-261

AA(LR6)×6 батарей


Зарядки

BC-119N

BC-119N

Быстрое зарядное устройство
(требуется AD-106)
BC-160

BC-160

Быстрое зарядное устройство
BC-171

BC-171

Регулярная зарядка
BC-197

BC-197

Регулярная мульти-зарядка
BC-121N

BC-121N

Регулярная мульти-зарядка
(требуется 6 адаптеров AD-106)


Адаптер зарядного устройства

AD-106

AD-106

(Используйте для BC-119N/BC-121N)
AD-122

AD-122*

(Используйте для BC-197)

* AD-122 зарядное устройство поставляется в комплекте с BC-197, в зависимости от версии BC-197.

Адаптер переменного/постоянного тока

BC-145S

BC-145S*

16В/1A
(Используйте для BC-119N)
BC-147S

BC-147S*

12В/200мА
(Используйте для BC-171)
BC-157S

BC-157S

12В/6.6A
(Используйте для BC-121N или BC-197)
BC-123S

BC-123S

12В/1A
(Используйте для BC-160)
* BC-123/BC-145/BC-147SA/BC-147SA для 120V AC. SE для 230V AC. SV для 240V AC. BC-123/BC-145SUK для 230V AC.

Микрофон

HM-184

HM-184/H

IP67


Гарнитуры

HS-94

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-4MC)
HS-95

HS-95

Гарнитура с гибким подвесным микрофоном.
(Используйте для VS-4MC)
HS-97

HS-97

Лорингофонный микрофон Крепится вокруг шеи и воспринимает вибрацию речи
(Используйте для VS-4MC)


РТТ кабель

VS-4MC

VS-4MC



Клипса

MB-93

MB-93

Поворотного типа
MB-94R

MB-94R

Тип крокодил


Крепления на ремень

MB-96N

MB-96N

Поворотного типа. MB-93 шарнир в комплекте поставки.
MB-96F

MB-96F

Фиксированое
MB-96FL

MB-96FL

Удлиненного типа


Скоба зарядного устройства

MB-130

MB-130

Используется с BC-160.


Кабели постоянного тока

OPC-515L

OPC-515L

Кабель питания
(Используйте для BC-119N)
OPC-656

OPC-656

DC кабель питания
(Используйте для BC-197 or BC-121N)


Автомобильная зарядка

CP-23L

CP-23L

(Используйте для BC-119N и BC-160)


Кабели клонирования

OPC-1870

OPC-1870

Носимая-носимая
OPC-1871

OPC-1871

Носимая-мобильная


Антенны

FA-SC25V

FA-SC25V

136-150МГц
FA-SC59V

FA-SC55V

150-174МГц
FA-SC25U

FA-SC25U

400-430МГц
FA-SC57U

FA-SC57U

430-470МГц

Гибкие Антенны

FA-SC61VC

FA-SC61VC

136-174МГц
FA-SC61UC

FA-SC61UC

380-520МГц


Укороченные Антенны

FA-S56VS

FA-SC56VS

150-162МГц
FA-SC57VS

FA-SC57VS

160-174МГц
FA-SC73US

FA-SC73US

450-490МГц


Антенны с высоким коэффициентом усиления

FA-SC62V

FA-SC62V

150-160МГц
FA-SC63V

FA-SC63V

155-165МГц


ACC ADAPTOR

AD-118

AD-118

Позволяет использовать аксессуары с 6-контактной вилкой.


IC-F3263DT/DS, IC-F4263DT/DS

IC-F3263DT-DS



IC-F3263DT VHF 10-Keypad IDAS DIGITAL

IC-F3263DS VHF Simple key IDAS DIGITAL

IC-F4263DT UHF 10-Keypad IDAS DIGITAL

IC-F4263DS UHF Simple key IDAS DIGITAL

IDASMIL-STD 810

IP67GPS



Описание

Полнофункциональная цифровая портативная радиостанция стандарта IDAS ™ со встроенным GPS приемником и водонепроницаемой защитой

Водонепроницаемая и пылезащищенная в сответствии со стандартом IP67

Серия IC-F3263D обеспечивает прочную защиту от пыли и воды, что эквивалентно стандарту IP67. Радиостанция может пробыть в воде на глубине 1м в течение 30 минут.

Функции для экстренного вызова «Человек упал» и «Одинокий работник»

Функция «Человек упал» * автоматически посылает сигнал аварийного вызова когда станция остается в горизонтальном положении. Функция «Одинокий работник» также может передавать аварийный сигнал, когда радио не работает в течение установленного периода времени. Эти аварийные сигналы могут быть отправлены в сопровождении GPS данных *, чтобы предупредить ваших коллег или диспетчера в случае любой возможной неприятности.

* В зависимости от версии.

Выходная мощность аудио сигнала 800мВт

Встроенный BTL усилитель удваивает выходную мощность и большой 40-мм динамик обеспечивает громкий звук 800мВт на все вызовы в условиях повышенного шума.

Встроенный GPS-приемник *

Данные о Вашем текущем местоположении могут быть приданы к передаче речи или данных (SDM, статус или аварийный сигнал) и отсылаться диспетчеру *.

* В зависимости от версии.

* Для отражения данных о местоположении требуется внешний ПК

14-контактный внешний разъем

Новый 14-контактный внешний разъем повышает возможности аудио выхода с помощью встроенного BTL усилителя. Опциональный HM-184 динамик - микрофон имеет 1000 мВт аудио выход для громкой и чистой связи.

 Большой ЖК дисплей

Используя большой точечно-матричный ЖК-дисплей (32 × 18 мм), серия IC-F3263D показывает две линии легкого для чтения текстового сообщения. Нижняя строка отображаетзапрограммированные на кнопки [P0]- [P3] функции.

Длительная работа от аккумулятора

GPS

Цифровой режим

Аналоговый режим

С встроенным GPS

10.5 часов (прибл.)

11 часов (прибл.)

Без GPS

12 часов (прибл.)

12.5 чосов (прибл.)

IDAS™ функции

Серия IC-F3263D обеспечивает NXDN™ на основе CAI цифрового режима работы по протоколу IDAS. Она также совместима с NXDN™ Тип-D многосайтовым каналом. Могут быть запрограммированы следующие функции IDAS.

  • Индивидуальный/групповой вызов

  • Индивидуальный ID и групповые ID коды

  • Сообщение о статусе

  • SDM (Short Data Message)

  • GPS

  • Радио шок, уничтожить и восстановить

  • Радио проверка

  • Дистанционный мониторинг

  • Оповещение

  • Журнал вызовов

  • Экстренный вызов

  • Цифровой шифратор голоса

  • Блок декодирования

  • RAN (номер радио входа)

Встроенный 2-тоновый и 5-тоновый сигналинги*

2-тоновый и 5-тоновый сигналинги дают возможность выборочного вызова, режим ожидания и другие удобные функции. Функция радио шока выводит станцию из эфира, а функция восстановления реанимирует станцию.

* Только в аналоговом режиме

Совместимость с MDC 1200 сигналингом*

Встроенный MDC сигналинг обеспечивает следующие выборочные вызовы и ANI функции.

  • PTT ID

  • SelCall (Выборочный вызов)

  • Радио проверка

  • Радио шок/восстановление

  • 500 псевдонимов

  • Запрос/сообщение о статусе

  • Оповешение

  • Аварийный вызов, аварийный мониторинг

* Только в аналоговом режиме

Функции сканирования

Серия IC-F3263D может определять как аналоговые так и конвенциональные IDAS сигналы, а также автоматически выбирать режим передачи для ответа на полученный вызовl.

Встроенный шифратор голоса

Встроенный инверсионный шифратор голоса* обеспечивает безопасный разговор в аналоговом режиме. При использовании цифрового режима IDAS, цифровой шифратор стандартно обеспечивает 15-ти битный ключ (около 32,000 кодов).

* Инверсионный шифратор голоса несовместим со с шифраторами UT-109R/UT-110R.

Другие функции

  • 512 каналов памяти с 128 зонами

  • Выходная мощность 5Вт для VHF и UHF диапазонов

  • Базовый режим работы в протоколе LTR™*

  • CTCSS/DTCS кодер/декодер*

  • MIL-STD 810 G прочная конструкция

  • 8 DTMF автонаборов

  • Тактическая группа

  • Блокировка занятого канала, блок усилителя

  • Пароль на включение питания

  • Тайм-аут таймер

  • Общий разговор

  • Предупреждение о разряде аккумулятора

  • Функция наблюдения

(* = только аналоговый режим)

Поставляемые аксессуары (Могут отличаться в зависимости от версий)

  • Аккумулятор, BP-232WP

  • Поясной клип, MB-94R

  • Антенна


Характеристики

Основные



IC-F3263DT/DS

IC-F4263DT/DS

Диапазон частот
136–174 МГц
350–400 МГц
400–470 МГц
450–520 МГц
Количество каналов
512 каналов/128 зон
Интервал каналов
25/12.5/6.25кГц
Тип излучения
16K0F3E/8K50F3E/4K00F1E/F1D
Потребляемый ток
(приблиз.)
Tx
1.7A
1.8A
RxНоминальная мощность
550мА
Режим ожидания
160мА
Размеры (Ш×В×Т)
(без учета выступающих частей)

53.5×142.7×39.5 мм
(с BP-232WP)

Вес (приблиз.)

400г
(с BP-232WP, MB-94R & FA-SC57U)

Передатчик



IC-F3263DT/DS

IC-F4263DT/DS

Выходная мощность (at 7.5В DC)
5Вт, 2Вт, 1Вт
(Hi, L2, L1)
Побочное излучения
78Дб
Стабильность частоты
±1.0ppm
Гармонические искажения аудио
1.5% (AF 1кГц 40% отклонение)
FM шум и помехи
48/43Дб (W/N)
46/40Дб (W/N)
FSK ошибки
2.0%

Приемник



IC-F3263DT/DS

IC-F4263DT/DS

ЧувствительностьАналог
0.23мкВ (при 12Дб SINAD)
Цифровой
0.20мкВ (при 5% BER)
Избирательность по соседнему каналу
78/68/60Дб (W/N/D)
75/68/60Дб  (W/N/D)
AF выходная мощность
(на 5% искажений)
800мВт (входящая SP, 12Ом нагрузка)
1000мВт (исходящая SP, 8Ом нагрузка)

GPS (в зависимости от версии)



IC-F3263DT/DS

IC-F4263DT/DS

Приемник каналов
12 каналов
Время первого определения (холодный старт)
36 секунд (под открытым небом)
Точность по горизонтали
5м (под открытым небом)

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 G
Method, Proc.
Нижний предел давления при хранении
500.5 I
Нижний предел давления при использовании
500.5 II
Максимальная температура хранения
501.5 I
Максимальная температура эксплуатации
501.5 II
Минимальная температура хранения
502.5 I
Минимальная температура эксплуатации
502.5 II
Тепловой удар
503.5 I-C
Солнечное излучение
505.5 I
Защита от дождя
506.5 I
Соляная пыль
509.5
Пылезащита
510.5 I
Колебания
514.6 I
Противоударность
516.6 I

Также встречается эквивалент MIL-STD-810 -C, -D, -E и -F.

Стандартная степень защиты (IC-F3263D/F4263D, BP-232WP и HM-184)
Пыль и вода
IP67 (Пылезащита и водонепроницаемость)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств..


Опции

Батарея

BP-232WP

BP-232WP

(Li-Ion)
7.4В/2250мАч (min.),
2300мАч
IP67


Футляр для аккумуляторов

BP-240

BP-240

AAA(LR03)×6 батарей
BP-261

BP-261

AA(LR6)×6 батарей


Зарядки

BC-119N

BC-119N

Быстрое зарядное устройство
(требуется AD-106)
BC-160

BC-160

Быстрое зарядное устройство
BC-171

BC-171

Регулярная зарядка
BC-197

BC-197

Регулярная мульти-зарядка
BC-121N

BC-121N

Регулярная мульти-зарядка
(требуется 6 адаптеров AD-106)


Адаптер зарядного устройства

AD-106

AD-106

(Используйте для BC-119N/BC-121N)
AD-122

AD-122*

(Используйте для BC-197)

* AD-122  зарядное устройство поставляется в комплекте с BC-197, в зависимости от версии BC-197-х.

Адаптер переменного/постоянного тока

BC-145S

BC-145S*

16В/1A
(Используйте для BC-119N)
BC-147S

BC-147S*

12В/200мА
(Используйте для BC-171)
BC-157S

BC-157S

12В/6.6A
(Используйте для BC-121N or BC-197)
BC-123S

BC-123S

12В/1A
(Используйте для BC-160)
* BC-123/BC-145/BC-147SA/BC-147SA для 120V AC. SE для 230V AC. SV для 240V AC. BC-123/BC-145SUK для 230V AC.

Микрофон

HM-184

HM-184/H

IP67


Гарнитуры

HS-94

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-4MC)
HS-95

HS-95

Гарнитура с гибким подвесным микрофоном.
(Используйте для VS-4MC)
HS-97

HS-97

Лорингофонный микрофон Крепится вокруг шеи и воспринимает вибрацию речи
(Используйте для VS-4MC)


РТТ кабель

VS-4MC

VS-4MC



Клипса

MB-93

MB-93

Поворотного типа
MB-94

MB-94

Тип крокодил
MB-94R

MB-94R

Тип крокодил


Крепления на ремень

MB-96N

MB-96N

Поворотного типа. MB-93 шарнир в комплекте поставки.
MB-96F

MB-96F

Фиксированое
MB-96FL

MB-96FL

Удлиненного типа


Скоба зарядного устройства

MB-130

MB-130

Используется для BC-160.


Кабели постоянного тока

OPC-515L

OPC-515L

Кабель питания
(Используйте для BC-119N)
OPC-656

OPC-656

DC power cable
(Используйте для BC-197 or BC-121N)


Автомобильная зарядка

CP-23L

CP-23L

(Используйте для BC-119N и BC-160)


Кабели клонирования

OPC-1870

OPC-1870

Носимая-носимая
OPC-1871

OPC-1871

Носимая-мобильная


Антенны

FA-SC25V

FA-SC25V

136-150МГц
FA-SC59V

FA-SC55V

150-174МГц
FA-SC25U

FA-SC25U

400-430МГц
FA-SC57U

FA-SC57U

430-470МГц
FA-SC72U

FA-SC72U

470-520МГц
FA-SC01U

FA-SC01U

350-400МГц
FA-SC02U

FA-SC02U

330-380МГц
FA-SC03U

FA-SC03U

380-430МГц

Гибкие Антенны

FA-SC61VC

FA-SC61VC

136-174МГц
FA-SC61UC

FA-SC61UC

380-520МГц


Укороченные Антенны

FA-S56VS

FA-SC56VS

150-162МГц
FA-SC57VS

FA-SC57VS

160-174МГц
FA-SC73US

FA-SC73US

450-490МГц


Антенны с высоким коэффициентом усиления

FA-SC62V

FA-SC62V

150-160МГц
FA-SC63V

FA-SC63V

155-165МГц


ACC ADAPTOR

AD-118

AD-118

Позволяет использовать аксессуары с 6-контактной вилкой.




ICOM IC-F3161DT/DS, ICOM IC-F4161DT/DS (FM Approved version)

IC-F3161DT-DS



IC-F3161DT VHF 10-Keypad IDAS DIGITAL

IC-F3161DS VHF Simple key IDAS DIGITAL

IC-F4161DT UHF 10-Keypad IDAS DIGITAL

IC-F4161DS UHF Simple key IDAS DIGITAL

logo std fm approvedlogo std idaslogo std mil

logo std mdclogo std ip55



Описание

Цифровая многорежимная портативная конвенциональная/транкинговая станция

Серия D трансиверов IC-F3161/F4161 снабжается специальным цифровым модулем UT-126H для работы станции в системе IDAS. Кроме этого, в трансивере предусмотрен еще один слот для установки необходимого опционального модуля.

Соответствие стандарту IP54/55 на водо- и пыленепроницаемость

Трансиверы серии IC-F3161/D удовлетворяют требованиям водо- и пыленепроницаемости. Шасси из литого алюминия и поликарбонатный корпус обеспечивают надежность всей конструкции в целом, даже при эксплуатации в жестких погодных и рабочих условиях.

Блок литиум-ионных аккумуляторов

Блок литиум-ионных аккумуляторов BP-232N емкостью 2000 мАЧ обеспечивает до 14 часов работы в режиме передача:прием:ожидание=5:5:90. Принцип крепления аккумулятора на двух полозьях надежно фиксирует его на трансивере. А опциональный корпус для аккумуляторов BP-240 позволит вам, в случае необходимости, сформировать аварийный комплект питания.

Встроены все наиболее популярные сигнальные системы

Трансиверы серии IC-F3161 снабжены 2-тоновой, 5-тоновой , CTCSS , DTCS и MDC сигнальными системами для организации групповых коммуникаций и селективных вызовов. Трансиверы серии IC-F3161 способны декодировать десять 2-тоновых кодов или восемь 5-тоновых кодов в канале. Вы можете запрограммировать выполнение различных действий при приеме соответствующего кода, включая функцию обратного вызова, генерацию тональных сигналов, автоматического перехода на передачу, индикации пиктограмм, деактивации трансивера и т.д.

Совместимость с MDC1200

Следующий набор MDC функций может быть использован в вашей системе.

  • PTT ID
  • Проверка станции
  • Селективный вызов
  • Инициализация станции
  • Запрос/передача статусного сообщения
  • Восстановление станции
  • Передача/прием аварийного вызова
  • Таблица на 500 алиасов.
  • Предупреждение о звонке и т.д.

Режим эффективного сканирования

В режиме эффективного сканирования трансивер осуществляет проверку уровней сигнала от нескольких репитерных станций и выбирает тот репитер, уровень сигнала которого максимален. Эта функция весьма полезна при нахождении в зоне покрытия нескольких репитеров для автоматического выбора наиболее подходящего.

Точечно-матричный ЖК-дисплей

Большой точечно-матричный ЖК-дисплей (32 х 18 мм) трансиверов серии F3161/D четко отображает символы как большого, так и малого регистров. Вы можете запрограммировать наиболее удобный режим индикации: 1 строка - 12 символов или 2 строки – 24 символа. Нижняя строка индицирует функции назначенные кнопкам [P0]-[P3] .

Улучшенное звучание

В трансиверах серии IC-F3161 применены BTL усилители, обеспечивающие повышенную мощность аудио выхода, а встроенный аудио компандер предназначен для получения четкого аудио сигнала с минимальным уровнем искажений.

Прочие функции

  • 512 каналов памяти организованных в 128 зон.
  • 8 ячеек памяти DTMF автодозвона
  • Режимы пониженной мощности 2 уровней
  • Ввод пароля при включении питания
  • Функции блокировки занятого канала и репитера
  • Функции идентификации и деактивации для отключения утерянного или украденного оборудования по эфиру
  • Функция конфиденциальной работы позволяет временно отключить подсветку светодиодов и генерацию тональных сигналов
  • Уровень излучаемой мощности 5 Вт VHF и UHF.
  • Обновляемое встроенное программное обеспечение ("прошивка")

Характеристики

Основные



IC-F3161DT/DS

IC-F4161DT/DS

Диапазон частот
(в зависимости от версии)
136–174 МГц
400-470 МГц
450-512 МГц (USA)
450-520 МГц (GEN)
Количество каналов
512 каналов/128 зон
Интервал каналов
(в зависимости от версии)
12.5/25, 15/30
6.25 кГц
12.5/25
6.25 кГц
Тип излучения
16K0F3E, 11K0F3E, 11K0F7E/D, 8K50F3E, 8K10F1E/D, 4K00F1E/D
Потребляемый токTx
1.5A
1.8A
RxРежим ожидания
150мА
140мА
Макс. аудио
600мА
Размеры
(без учета выступающих частей; Ш×В×Т)
53×136×38.9 мм
2.09×5.35×1.52
(с BP-232FM)
Вес (приблизительно)
340г; 12.0oz (с BP-232FM)

Передатчик



IC-F3161DT/DS

IC-F4161DT/DS

Выходная мощность
5Вт
Побочное излучения
75Дб
Стабильность частоты
±1.0ppm
Гармонические искажения аудио
3% типичный
40% отклонение
FM шум и помехи
46Дб (W)
40Дб (N)
Цифровые FSK ошибки 5% max.

Приемник



IC-F3161DT/DS

IC-F4161DT/DS

Чувствительность при 12Дб SINAD
0.25мкВ
Избирательность по соседнему каналу (W/N)
75/68Дб
AF выходная мощность
(на 5% искажений с нагрузкой 8 Ом)
500мВт

Функции для сравнения



IC-F3161DT/DS IC-F4161DT/DS

Количество слотов
-
CTCSS/ DTCSкодер
Доступно
декодер
Доступно
2-Toneкодер
Доступно
декодер
Доступно
5-Toneкодер
Доступно
декодер
Доступно
DTMF автодозвон
Доступно
DTMF декодер
Доступно
Голосовой скремблерИнверсия
Доступно
Инверсия спектра
-
Ролинговый
-
APCO P25 цифровой
-
AES шифрование
-
DES шифрование
-
FIPS 140-2 Level 1
-
IDAS цифровой
Доступно (UT-126FM установлено)
MPT 1327
-
MDC 1200
Доступно
Функция человек упал
-
Искробезопасный
-
Колебания
-
Диктофон
-

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.4 I
Нижний предел давления при использовании
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Защита от дождя
506.4 I
Соляная пыль
509.4
Пылезащита
510.4 I
Колебания
514.5 I
Противоударность
516.5 I

Также встречается эквивалент MIL-STD-810 -C, -D и -E.

Стандартная степень защиты
Пыль и вода
IP55 (Пылезащита и водонепроницаемость)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Батарея

BP-232FM

BP-232FM*

(Li-Ion)
7.4В/1900мАч (min.),
2000мАч


Зарядки

BC-119N

BC-119N**

Быстрое зарядное устройство
(требуется AD-106)
BC-121N

BC-121N**

Быстрое 6-ти местное зарядное
(требуется AD-106)
BC-197

BC-197**

Быстрое 6-ти местное зарядное
BC-160

BC-160**

Быстрое зарядное устройство
BC-171

BC-171**

Регулярная зарядка


Адаптер зарядного устройства

AD-106

AD-106

(Используйте для BC-119N/BC-121N)
AD-122

AD-122***

(Используйте для BC-197)


Адаптер переменного/постоянного тока

BC-145SA

BC-145SA

(Используйте для BC-119N)
BC-147SA

BC-147SA

(Используйте для BC-171)
BC-157S

BC-157S

(Используйте для BC-121N)
BC-123S

BC-123S

(Используйте для BC-160)

Микрофон

HM-169IS

HM-169IS

IP57

Гарнитуры

HS-94

HS-94

Гарнитура с зацепом за ухо. Наушники с гибким подвесным микрофоном.
(Используйте для VS-1SC)
HS-95

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для VS-1SC)
HS-97

HS-97

Лорингофонный микрофон. Крепится вокруг шеи и воспринимает вибрацию речи
(Используйте для VS-1SC)


VOX/PTT CASE

VS-SC

VS-1SC



Клипсы

MB-93

MB-93

Поворотного типа
MB-94

MB-94

Типа крокодил


Крепление на ремень

MB-96N

MB-96N

Поворотного типа. MB-86 и MB-93
MB-96F

MB-96F

Фиксированое


Антенны

FA-SC25V

FA-SC25V

136-150МГц
FA-SC59V

FA-SC55V

150-174МГц
FA-SC25U

FA-SC25U

400-430МГц
FA-SC57U

FA-SC57U

430-470МГц
FA-SC72U

FA-SC72U

470-520МГц


Гибкие Антенны

FA-SC61VC

FA-SC61VC

136-174МГц
FA-SC61US

FA-SC61UC

380-520МГц


*Не заряжайте BP-232FM во взрывоопасной атмосфере.
**Никогда не заряжайте BP-232FM (с/без ресивера) во взрывоопаснойатмосфере.
Необязательные зарядные устройства не будут утверждены как искробезопасные.
*** AD-122 зарядное устройство адаптер поставляется в комплекте с BC-197, в зависимости от версии BC-197.



ICOM IC-F3230DT/DS, ICOM IC-F4230DT/DS

IC-F3230DT-DS



IC-F3230DT VHF 10-Keypad

IC-F3230DS VHF Simplekey

IC-F4230DT UHF 10-Keypad

IC-F4230DS UHF Simplekey

logo std idaslogo std millogo std ip67





Описание

Мультисайтовая транкинговая радиостанция стандарта IDAS™ с улучшенной влагозащитой

Цифровой режим работы IDAS™

Серия IC-F3230D обеспечивает работу в цифровом стандарте IDAS на базе NXDN™ CAI. Она совместима с транкинговыми и аналоговыми мультисайтовыми станциями стандарта IDAS.

Водонепроницаемая и пылезащищенная в соответствии со стандартом IP67

Серия IC-F3230D обеспечивает прочную защиту от пыли и воды в соответствии со стандартом IP67. Радиостанции серии IC-F3230D могут пробыть в воде на глубине 1м в течении 30 минут и ее конструкция защиты от пыли предотвращает попадание мелкой пыли, песка, грязи и других объектов.

Прекрасная слышимость в шумных местах

Встроенный BTL усилитель передает мощный 1000мВт аудио сигнал из большого динамика. В дополнение цифровая модуляция обеспечивает четкую связь даже на границе зоны связи.

Объявление каналов

При смене канала связи станция объявляет номер вновь установленного. Удобно для подстройки не глядя на станцию.

8-символьный ЖК дисплей

8-символьный ЖК дисплей с удобными индикаторами отражает разнообразную информацию и рабочий статус такие как имя вызывающего, полученные сообщения и др.

Сканирование роуминга

В режиме мультисайтового транкинга при ухудшении сигнала во время передвижения станция самостоятельно сканирует роуминг и автоматически находит сайт с лучшим сигналом.

Функции IDAS™

  • До 500 индивидуальных и до 500 групповых псевдонимов
    (Каждый для одного сайта/мультисайта/конвенциональной связи)

  • PTT ID и ANI

  • SDM

  • Статус

  • RAN (номер радио входа)

  • Радио проверка (RX)

  • Радиошок/убить/оживить (RX)

  • Оповещение

  • Дистанционный мониторинг (RX)

  • Экстренный вызов

  • Цифровой шифратор голоса

  • ATB (Все сайты заняты) отзвон

* TX: Передача, RX: Прием

Другие функции

  • CTCSS/DTCS кодер/декодер*

  • До 128 каналов памяти с 8 зонами

  • Опциональный HM-168LWP, влагозащищенный динамик/микрофон

  • Предупреждение о разряде аккумулятора

  • 2-ступенчатый экономный режим

  • Воутинг

  • Тайм-аут таймер

  • Общий разговор

  • «Одинокий работник»

  • Наблюдение

  • Принудительное сужение диапазона*

* Только в аналоговом режиме

Поставляемые аксессуары

  • Аккумулятор, BP-232WP

  • Поясной клип, MB-94R

  • Антенна

  • Настольное зарядное устройства, BC-160*

  • AC адаптер, BC-145SA/SE*


Характеристики

Основные



IC-F3230DT/DS

IC-F4230DT/DS

Диапазон частот
136–174 МГц
350–400 МГц
400–470 МГц
450–512 МГц
450–520 МГц
Количество каналов
128 каналов/8 зон
Интервал каналов
(в зависимости от версии)
25*/12.5/6.25 кГц
Тип излучения
16K0F3E*/11K0F3E/8K50F3E/4K00F1E/F1D
Потребляемый ток
(приблиз.)
Tx
1.3A
Rx
400мА/100мА (Макс. аудио/Режим ожидания)
Размеры (Ш×В×Т)
(без учета выступающих частей
53×120×37 мм; 2.09× 4.72×1.46
(с BP-232WP)
Вес (приблиз.)
340г; 12oz
(с MB-94R, BP-232WP и антенна)

Передатчик



IC-F3230DT/DS

IC-F4230DT/DS

Выходная мощность
(при 7.5В DC)
5Вт, 2Вт, 1Вт
(Hi, L2, L1)
4Вт, 2Вт, 1Вт
(Hi, L2, L1)
Побочное излучения
75Дб
Стабильность частоты
±1.0ppm
Гармонические искажения аудио
1.0/2.0%
(AF 1кГц 40% отклонение, W/N)
FSK ошибки
2%
FM шум и помехи
52/46Дб (W/N)
46/40Дб (W/N)

Приемник



IC-F3230DT/DS

IC-F4230DT/DS

Чувствительность
    (аналог 12Дб SINAD)
    (цифровой 5% BER)

0.23мкВ
0.18мкВ

0.24мкВ
0.18мкВ
Избирательность по соседнему каналу
77/71/58Дб (W/N/D)
74/67/58Дб (W/N/D)
Аудио выходная мощность
(на 5% искажений, 8 Ом нагрузка)
1000мВт (входящая SP)
400мВт (исходящая SP)

* 25кГц пропускная способность больше не доступна для FCC Part 90 лицензиатов версии США. Обратитесь к своему дилеру, если вам нужно пропускную способность 25 кГц..
Заметка: IC-F3230DT/F4230DT НЕ Доступно в некоторых странах. (Не Доступно в США.)

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 G
Method, Proc.
Нижний предел давления при хранении
500.5 I
Нижний предел давления при использовании
500.5 II
Максимальная температура хранения
501.5 I
Максимальная температура эксплуатации
501.5 II
Минимальная температура хранения
502.5 I
Минимальная температура эксплуатации
502.5 II
Тепловой удар
503.5 I-C
Солнечное излучение
505.5 I
Защита от дождя
506.5 I
Соляной туман
509.5
Пылезащита
510.5 I
Погружение
512.5 I
Колебания
514.6 I
Противоударность
516.6 I
Также встречается эквивалент MIL-STD-810 -C, -D, -E и -F.
Стандартная степень защиты
Пыль и вода
IP67 (Пылезащита и водонепроницаемость)


Измерения, выполнены в соответствии с EIA/TIA-603.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств..



Опции

Батарея

BP-232WP

BP-232WP

(Li-Ion)
7.4В/2250мАч (min.),
2300мАч
IP67


Футляр для аккумуляторов

BP-240

BP-240

AAA(LR03)×6 батарей
BP-261

BP-261

AA(LR6)×6 батарей


Зарядки

BC-119N

BC-119N

Быстрое зарядное устройство
(требуется AD-106)
BC-197

BC-197*

Быстрое 6-ти местное зарядное
BC-160

BC-160

Быстрое зарядное устройство
BC-171

BC-171

Регулярная зарядка

* AD-122 зарядное устройство адаптер поставляется в комплекте с BC-197, в зависимости от версии BC-197-х.

Адаптер зарядного устройства

AD-106

AD-106

(Используйте для BC-119N )
AD-122

AD-122

(Используйте для BC-197 )


Адаптер переменного/постоянного тока

BC-145S

BC-145S*

16В/1A
(Используйте для BC-119N)
BC-147S

BC-147S*

12В/200мА
(Используйте для BC-171)
BC-157S

BC-157S

12В/6.6A
(Используйте для BC-197)
BC-123S

BC-123S

12В/1A
(Используйте для BC-160)

* BC-123/BC-145/BC-147SA для 120V AC. SE для 230V AC. SV для 240V AC. BC-123/BC-145SUK для 230V AC.

Микрофоны

HM-158L

HM-158LA

HM-159L

HM-159LA

HM-168LWP

HM-168LWP

IP67
HM-166LA

HM-166LA

Гарнитуры

HS-94

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-4LA)
HS-95

HS-95

Гарнитура с гибким подвесным микрофоном.
(Используйте для VS-4LA)
HS-97

HS-97

Лорингофонный микрофон Крепится вокруг шеи и воспринимает вибрацию речи
(Используйте для VS-4LA)


РТТ кабель

VS-4LA

VS-4LA



Клипсы

MB-93

MB-93

Поворотного типа
MB-94R

MB-94R

Тип крокодил


Крепления на ремень

MB-96N

MB-96N

Поворотного типа. MB-93 шарнир в комплекте поставки.
MB-96F

MB-96F

Фиксированое
MB-96FL

MB-96FL

Удлиненного типа


Автомобильная зарядка

CP-23L

CP-23L

(Используйте для BC-119N или BC-160)


Скоба зарядного устройства

MB-130

MB-130

для использования с BC-160.


Кабели постоянного тока

OPC-656

OPC-656

DC кабель
(Используйте для BC-197)
OPC-515L

OPC-515L

(Используйте для BC-119N)


Антенны

FA-SC25V

FA-SC25V

136-150МГц
FA-SC59V

FA-SC55V

150-174МГц
FA-SC25U

FA-SC25U

400-430МГц
FA-SC57U

FA-SC57U

430-470МГц
FA-SC72U

FA-SC72U

470-520МГц


Гибкие Антенны

FA-SC61VC

FA-SC61VC

136-174МГц
FA-SC61UC

FA-SC61UC

380-520МГц


Укороченные Антенны

FA-S56VS

FA-SC56VS

150-162МГц
FA-SC57VS

FA-SC57VS

160-174МГц
FA-SC73US

FA-SC73US

450-490МГц


Антенны с высоким коэффициентом усиления

FA-SC62V

FA-SC62V

150-160МГц
FA-SC63V

FA-SC63V

155-165МГц


*Не водонепроницаем

ICOM IC-F3210D, ICOM IC-F4210D

IC-F3210D



IC-F3210D VHF IDAS DIGITAL

IC-F4210D UHF IDAS DIGITAL

logo std idaslogo std millogo std ip54

Описание

Расширьте возможности вашей связи с помощью мультисайтовой транкинговой радиостанции стандарта IDAS

Цифровой режим работы IDAS™

Серия IC-F3210D обеспечивает работу в цифровом стандарте IDAS на базе NXDN™ CAI. Она совместима с транкинговыми и аналоговыми мультисайтовыми станциями стандарта IDAS.

Легко услышать в шумной окружающей среде

Встроенный BTL усилитель  обеспечивает мощный (800мВт) аудио выход посредством большого 45мм динамика. В дополнение цифровая модуляция обеспечивает прекрасную частоту звука даже на краю зоны связи.

Объявление каналов

При смене канала связи станция объявляет номер вновь установленного. Удобно для подстройки не глядя на станцию.

Увеличенное время работы

Аккумулятор (Li-Ion), BP-265 (7.4V, 2000мАч обычно), позволяет 17.5/16 часов работы. Даже при использовании с BP-264, станция позволяет работать 12/11 часов.

Защита от погодных условий и по военным стандартам

Несмотря на компактность и легкость радиостанция прошла тестирование в соответствии со стандартом IP54 и 11-ю категориями стандарта!

Внутренняя функция активации голосом VOX

Опциональные наушники с OPC-2004 адаптером позволяют использовать встроенного VOX с настраиваемым временем активации

Сканирование роуминга

В режиме мультисайтового транкинга при ухудшении сигнала во время передвижения станция самостоятельно сканирует роуминг и автоматически находит сайт с лучшим сигналом.

Функции цифрового режима IDAS™

  • PTT ID (TX)

  • Индивидуальный/групповой вызов (TX)

  • Блокирование декодирования

  • RAN (Номер радио входа)

  • Радиопроверка (RX)

  • Радиошок/убить/оживить (RX)

  • Оповещение (RX)

  • Дистанционный мониторинг (RX)

  • Экстренный вызов (TX)

  • Цифровой шифратор голоса

  • GPS (TX только с HM-171GP)

  • ATB (Все сайты заняты)

TX: передача, RX:прием

Другие функции

  • CTCSS/DTCS кодер/декодер*

  • Предупреждение при низком заряде аккумулятора

  • 3-х цветный ЖК дисплей

  • Программирование через ПК

  • Тайм-аут таймер

  • Общий разговор

  • «Одинокий работник»

  • Наблюдение

  • Принудительное сужение диапазона*

* только в аналоговом режиме

Поставляемые аксуссуары

  • аккумулятор BP-265

  • поясной клип MB-124

  • антенна

  • настольное зарядное устройство BC-193

  • адаптер переменного тока, BC-123SA/SE


Характеристики

Основные



IC-F3210D

IC-F4210D

Диапазон частот
136–174МГц
400–470МГц
450–512МГц
450–520МГц
Количество каналов
16 каналов
Интервал каналов
25*/15/12.5/6.25кГц
Тип излучения
16K0F3E*/11K0F3E/8K50F3E/4K00F1E/F1D
Потребляемый ток (приблиз.)Tx
1.3A
1.3A
Rx
Макс./Режим ожидания
400мА/90мА
400мА/100мА
Размеры (Ш×В×Т)
(без учета выступающих частей)
58×111.5×36.5мм; 2.28×4.39×1.44
(с BP-265)
Вес (приблиз.)
320г; 11.3
(с MB-124, BP-265 антенной)

Передатчик



IC-F3210D

IC-F4210D

Выходная мощность (при 7.5В DC)
5Вт, 2Вт, 1Вт
(Hi, L2, L1)
4ВТ, 2ВТ, 1ВТ
(Hi, L2, L1)
Побочное излучения
75/71Дб (W/N)
75Дб
Стабильность частоты
±1.0ppm
Гармонические искажения аудио
(AF 1кГц 40% отклонение, W/N)
0.5/0.8%
FSK ошибки
2%
FM фон и шумы
52/46Дб (W/N)
50/44Дб (W/N)

Приемник



IC-F3210D

IC-F4210D

Чувствительность
    (аналог 12Дб SINAD)
    (цифровой 5% BER)

0.23мкВ
0.18мкВ

0.22мкВ
0.18мкВ
Избирательность по соседнему каналу
77/71/58Дб (W/N/D)
74/67/58Дб (W/N/D)
Аудио выходная мощность
(на 5% искажений)
800мВт (входящая SP, 12Ом нагрузка)
400мВт (исходящая SP, 8Ом нагрузка)



* 25кГц пропускная способность больше не доступна для FCC Part 90 лицензиатов версии США. Обратитесь к своему дилеру, если вам нужно пропускную способность 25 кГц.



Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 G
Method, Proc.
Нижний предел давления при хранении
500.5 I
Нижний предел давления при использовании
500.5 II
Максимальная температура хранения
501.5 I
Максимальная температура эксплуатации
501.5 II
Минимальная температура хранения
502.5 I
Минимальная температура эксплуатации
502.5 II
Тепловой удар
503.5 I-C
Солнечное излучение
505.5 I
Защита от дождя
506.5 I
Соляной туман
509.5
Пылезащита
510.5 I
Колебания
514.6 I
Противоударность
516.6 I

Также встречается эквивалент MIL-STD-810 -C, -D, -E и -F.

Стандартная степень защиты
Пыль и вода
IP54 (Пылезащита и водонепроницаемость)


Измерения, выполнены в соответствии с EIA/TIA-603.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств..


Опции

Батарея

BP-264

BP-264

(Ni-MH)
7.2В/1400мАч
BP-265

BP-265

(Li-Ion)
7.4В/1900мАч
(min.),
2000мАч


Футляр для аккумуляторов

BP-263

BP-263

AA(LR6) × 6 батарей


Зарядки

BC-191

BC-191

Быстрое зарядное устройство
(для BP-264)
(Используйте для BC-123S)
BC-192

BC-192

Регулярная зарядка
(для BP-264)
(Используйте для BC-147S)
BC-193

BC-193

Быстрое зарядное устройство
(для BP-265)
(Используйте для BC-123S)
BC-197

BC-197

Быстрое 6-ти местное зарядное для BP-264 or BP-265.
(Используйте для BC-157S)

Адаптер зарядного устройства

AD-120

AD-120

Зарядное устройство для BP-264.
(Используйте для BC-197)
AD-121

AD-121

Зарядное устройство для BP-265.
(Используйте для BC-197)


Адаптер переменного/постоянного тока

BC-123S

BC-123S*

12В/1A
(Используйте для BC-191 или BC-193)
BC-147S

BC-147S*

12В/200мА
(Используйте для BC-192)
BC-157S

BC-157S

12В/6.6A
(Используйте для BC-197)

* BC-123SA/BC-147SA для 120V AC. SE для 230V AC. SV для 240V AC.

Автомобильная зарядка

CP-23L

CP-23L

(Используйте для BC-191 или BC-193)


Кабели постоянного тока

OPC-515L

OPC-515L

Кабель питания
(Используйте для BC-191, BC-192 или BC-193)
OPC-656

OPC-656

DC кабель питания
(Используйте для BC-197)


Микрофон

HM-171GP

HM-171GP

GPS Микрофон
HM-158LA

HM-158LA

Компактный тип
HM-159LA

HM-159LA

Укрепленный тип


Гарнитуры

HS-94

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-4LA или OPC-2004)
HS-95

HS-95

Гарнитура с гибким подвесным микрофоном.
(Используйте для VS-4LA или OPC-2004)
HS-97

HS-97

Лорингофонный микрофон Крепится вокруг шеи и воспринимает вибрацию речи
(Используйте для VS-4LA или OPC-2004)


РТТ кабель

VS-4LA

VS-4LA



Кабель-адаптер

OPC-2004

OPC-2004



Наушник

SP-27

SP-27



Клипса

MB-124

MB-124



Скоба зарядного устройства

MB-130

MB-130

Для BC-191, BC-192 или BC-193.


Укороченные Антенны

FA-SC56VS

FA-SC56VS

150-162МГц
FA-SC57VS

FA-SC57VS

160-174МГц
FA-SC73US

FA-SC73US

450-490МГц


Гибкие Антенны

FA-SC61VC

FA-SC61VC

136-174МГц
FA-SC61UC

FA-SC61UC

380-520МГц


Антенны с высоким коэффициентом усиления

FA-SC62V

FA-SC62V

150-160МГц
FA-SC63V

FA-SC63V

155-165МГц


Антенны

FA-SC25V

FA-SC25V

136-150МГц
FA-SC55V

FA-SC55V

150-174МГц
FA-SC25U

FA-SC25U

400-430МГц
FA-SC57U

FA-SC57U

430-470МГц
FA-SC72U

FA-SC72U

470-520МГц




ICOM IC-F3101D, ICOM IC-F4101D

IC-F3101D



IC-F3101D VHF IDAS DIGITAL

IC-F4101D UHF IDAS DIGITAL

logo std idaslogo std millogo std ip54logo std mdc

Описание

Все что вы ожидаете от радиостанции для бизнеса …плюс цифровая связь!

Большая нескользкая кнопка ПТТ

Обладая всего 2 программируемыми кнопками, кнопкой PTT, ручкой регулировки звука и 16-позиционной кнопкой переключения каналов, станция не требует специального тренинга для использования. Большая кнопка ПТТ имеет нескользкую поверхность, обеспечивает тихое переключение, может быть использована даже при работе в перчатках

Громкий аудиовыход на 800мВт

Большой динамик – 45мм, обеспечивает громкость звука до 800мВт*. Цифровая модуляция добавляет исключительную частоту получаемого звукового сигнала.

* Для станций с внутренним динамиком

Длительное время работы от батареи

Серия IC-F3101D имеет три типа аккумуляторов и корпус на выбор.Литио-ионный (Li-Ion) аккумулятор BP-265, никель-металлогидридный (Ni-MH) BP-264 и аккумуляторный корпус BP-263 –предоставляются вам на выбор.

Аккумулятор

Тип и емкость

Время работы (приблиз.)

BP-264 Ni-MH 7.2V
1400мАч
12 часов (VHF)
11 часов (UHF)
BP-265 Li-Ion 7.4В
1900мАч (min.)
2000мАч
17.5 часов (VHF)
16 часлв (UHF)

Объявление каналов

При повороте ручки переключения какнлов, радиостанция объявляет номер каанала.Это удобно для подстройки не глядя на радиостанцию.

Яркий 3-х цветный ЖК дисплей

Яркий ЖК дисплей показывает рабочий статус: красный – при передаче, зеленый – при прослушивании или оранжевый – при низком заряде аккумулятора, т.д.

Работа с гарнитурой

Опциональные наушники HS-94, HS-95 или HS-97 с OPC-2004 могут быть использованы с серией IC-F3101D. Серия IC-F3101D имеет встроенный VOX с настраиваемым временем активации.

Военная защита!

Несмотря на компактность станции (111.5мм, в высоту) и ее легкость (320г с BP-265 (VHF внрсия)), станция протестирована в соответствии со стандартом IP54 и 11 категориям стандарта MIL-STD-810.

Работа в цифровом режиме IDAS™

Серия IC-F3101D обеспечивает работу в цифровом стандарте IDAS на базе NXDN™CAI. Она совместима с транкинговыми, аналоговыми, мульти- и односайтовыми станциями стандарта IDAS.МогутпрограммироватьсяследующиефункцииIDAS.
  • PTT ID (TX)
  • Индивидуальный/групповой вызов
  • Блокировка декодирования
  • RAN (Номер радио входа)
  • Проверка радио (RX)
  • Радиошок/убить/оживить (RX)
  • Оповещение (RX)
  • Дистанционный мониторинг (RX)
  • Экстренный вызов (TX)
  • Цифровой Голосовой скремблер
  • GPS (TX только с HM-171GP)
TX: передача, RX: прием

Встроены 2-х тоновый и 5-ти тоновый сигналинг (аналоговый режим)

2-х тоновый и 5-ти тоновый сигналинги дают вам возможность выборочного вызова, спокойного режима ожидания и другие удобные функции. Функции радиошока и «убить» дезактивируют станцию в эфире, а функция «оживить» восстанавливает работу данной станции.

Функции сканирования

Приоритетное сканирование позволяет осуществлять мониторинг одного или двух приоритетеных каналов, при сканировании других неприоритетных каналов. Передающий канал и функция ответа позволяет вам быстро реагировать во время сканирования.

Другие функции

  • Цифровой/Аналог смешанные режимы
  • CTCSS/DTCS кодер/декодер*
  • MDC PTT ID и и экстренный вызов*
  • DTMF автодозвон
  • Предупреждение при низком заряде аккумулятора
  • 2-х ступенчатый экономный режим
  • Программирование через ПК
  • Тайм-аут таймер
  • Общий разговор
  • Функция одинокий работник
  • Наблюдение
    • Принудительное сужение диапазона*
* только в аналоговом режиме



Характеристики

Основные



IC-F3101D

IC-F4101D

Диапазон частот
136-174МГц
400-470МГц
450-512МГц
Количество каналов
16 каналов
Интервал каналов
6.25/15/30кГц
6.25/12.5кГц
Тип излучения
16K0F3E, 11K0F3E, 11K0F7E/D,
8K50F3E, 8K10F1E/D, 4K00F1E/F1D
11K0F3E, 8K50F3E, 4K00F1E/F1D
Потребляемый ток (приблиз.)Tx
1.3A
1.3A
RxМакс. аудио
400мА (входящая SP)
400мА (входящая SP)
Режим ожидания
90мА (Цифр.)
100мА (Цифр.)
Размеры (Ш×В×Т)
(без учета выступающих частей)
58×111.5×36.5мм; 2.28×4.39×1.44(с BP-265)
Вес (приблиз.)
150г; 5.3oz (только радио)
320г; 11.3
(с MB-124,
BP-265)
150г; 5.3oz (только радио)
310г; 10.9
(с MB-124,
BP-265)

Передатчик



IC-F3101D

IC-F4101D

Выходная мощность (at 7.5В DC)
5Вт, 2Вт, 1Вт
(Hi, L2, L1)
4Вт, 2Вт, 1Вт
(Hi, L2, L1)
Побочное излучения
70Дб min.
Стабильность частоты
±1.0ppm
Гармонические искажения аудио
(AF 1кГц 40% отклонение)
1.0%
FSK ошибки
5.0% max.
FM фон и шумы
52/46Дб (W/N)
44Дб (N)

Приемник



IC-F3101D

IC-F4101D

Чувствительность
    (на 12Дб SINAD)
    (цифровой на 5% BER)

0.23мкВ
0.18мкВ

0.24мкВ
0.18мкВ
Избирательность по соседнему каналу
77/71Дб (W/N)
67Дб (N)
Аудио выходная мощность
(на 5% искажений)
входящая SP (при 12 Ом нагрузке):
800мВт

исходящая SP (при 8 Ом нагрузке):
400мВт



* 25кГц пропускная способность больше не доступна для FCC Part 90 лицензиатов версии США. Обратитесь к своему дилеру, если вам нужно пропускную способность 25 кГц.



Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.4 I
Нижний предел давления при использовании
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Защита от дождя
506.4 I
Соляной туман
509.4
Пылезащита
510.4 I
Колебания
514.5 I
Противоударность
516.5 I

Также встречается эквивалент MIL-STD-810 -C, -D и -E.

Стандартная степень защиты
Пыль и вода
IP54 (Пылезащита и водонепроницаемость)


Измерения выполнены в соответствии с TIA-603.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств..


Опции

Батарея

BP-264

BP-264

(Ni-MH)
7.2В/1400мАч
BP-265

BP-265

(Li-Ion)
7.4В/1900мАч
(min.),
2000мАч


Футляр для аккумуляторов

BP-263

BP-263

AA(LR6) × 6 батарей


Зарядки

BC-191

BC-191

Быстрое зарядное устройство
(для BP-264)
(Используйте для BC-123S)
BC-192

BC-192

Регулярная зарядка
(для BP-264)
(Используйте для BC-147S)
BC-193

BC-193

Быстрое зарядное устройство
(для BP-265)
(Используйте для BC-123S)
BC-197

BC-197

Быстрое 6-ти местное зарядное для BP-264 или BP-265.
(Используйте для BC-157S)

Адаптер зарядного устройства

AD-120

AD-120

Зарядное устройство для BP-264.
(Используйте для BC-197)
AD-121

AD-121

Зарядное устройство для BP-265.
(Используйте для BC-197)


Адаптер переменного/постоянного тока

BC-123S

BC-123S*

12В/1A
(Используйте для BC-191 or BC-193)
BC-147S

BC-147S*

12В/200мА
(Используйте для BC-192)
BC-157S

BC-157S

12В/6.6A
(Используйте для BC-197)

* BC-123SA/BC-147SA для 120V AC. SE для 230V AC. SV для 240V AC.

Автомобильная зарядка

CP-23L

CP-23L

(Используйте для BC-191 или BC-193)


Кабели постоянного тока

OPC-515L

OPC-515L

Кабель питания
(Используйте для BC-191, BC-192 или BC-193)
OPC-656

OPC-656

DC кабель питания
(Используйте для BC-197)


Микрофон

HM-171GP

HM-171GP

GPS Микрофон
HM-158LA

HM-158LA

HM-159LA

HM-159LA



Гарнитуры

HS-94

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-4LA или OPC-2004)
HS-95

HS-95

Гарнитура с гибким подвесным микрофоном.
(Используйте для VS-4LA или OPC-2004)
HS-97

HS-97

Лорингофонный микрофон Крепится вокруг шеи и воспринимает вибрацию речи
(Используйте для VS-4LA или OPC-2004)


РТТ кабель

VS-4LA

VS-4LA



Кабель-адаптер

OPC-2004

OPC-2004



Наушник

SP-27

SP-27



Клипса

MB-124

MB-124



Скоба зарядного устройства

MB-130

MB-130

для BC-191, BC-192 или BC-193.


Укороченные Антенны

FA-SC56VS

FA-SC56VS

150-162МГц
FA-SC57VS

FA-SC57VS

160-174МГц
FA-SC73US

FA-SC73US

450-490МГц


Гибкие Антенны

FA-SC61VC

FA-SC61VC

136-174МГц
FA-SC61UC

FA-SC61UC

380-520МГц


Антенны с высоким коэффициентом усиления

FA-SC62V

FA-SC62V

150-160МГц
FA-SC63V

FA-SC63V

155-165МГц


Антенны

FA-SC25V

FA-SC25V

136-150МГц
FA-SC55V

FA-SC55V

150-174МГц
FA-SC25U

FA-SC25U

400-430МГц
FA-SC57U

FA-SC57U

430-470МГц
FA-SC72U

FA-SC72U

470-520МГц


ICOM IC-F3102D, ICOM IC-F4102D (NXDN Version)

IC-F3102D-NXDN



IC-F3102DvhfIDAS DIGITAL

IC-F4102DuhfIDAS DIGITAL

IDASMIL-STD 810IP54MDC 1200 Compatible



Описание

Все что вы ожидаете от радиостанции для бизнеса …плюс цифровая связь!

Большая нескользкая кнопка ПТТ

Большая кнопка ПТТ имеет нескользкую поверхность, обеспечивает тихое переключение, может быть использована даже при работе в перчатках.


Громкий аудиовыход на 800мВт

Большой динамик – 45мм, обеспечивает громкость звука до 800мВт*. Цифровая модуляция добавляет исключительную частоту получаемого звукового сигнала.

* Для станций с внутренним динамиком.

Более продолжительный цикл работы аккумулятора

Серия IC-F3102D имеет три типа аккумуляторов и корпус на выбор. Литио-ионный (Li-Ion) аккумулятор BP-265, никель-металлогидридный (Ni-MH) – BP-264 и аккумуляторный корпус BP-263 –предоставляются вам на выбор.

Аккумулятор

Тип и емкость

Время работы

(приблиз.)

BP-264 Ni-MH 7.2V
1400мАч
12 часов
BP-265 Li-Ion 7.4В
1900мАч (min.)
2000мАч
17.5 часов

Объявление каналов

При повороте ручки переключения какнлов, радиостанция объявляет номер каанала.Это удобно для подстройки не глядя на радиостанцию.


Яркий 3-х цветный ЖК дисплей

Яркий ЖК дисплей показывает рабочий статус: красный – при передаче, зеленый – при прослушивании или оранжевый – при низком заряде аккумулятора, т.д.Hиs-free operation

Работа с гарнитурой

Опциональный наушник с подключенным к кабелю адаптером OPC-2004 дает возможность работать в режиме «свободные руки».

Военная защита!

Можно свободно использовать в дождь! Протестировано на соответствие стандартам работы в условиях внешний среды IP54 и 11 категориям MIL STD-810 F.

Компактная и легкая

58×111.5×36.5 мм
320g/310g с BP-265. (VHF/UHF)

Работа в цифровом режиме IDAS™

Серия IC-F3102D обеспечивает работу в цифровом стандарте IDAS на базе NXDN™CAI. Она совместима с транкинговыми, аналоговыми, мульти- и односайтовыми станциями стандарта IDAS. Могут программироваться следующие функции IDAS.


  • PTT ID (TX)
  • Индивидуальный/групповой вызов (TX)
  • Блокирование декодирования
  • RAN (Номер радио входа)
  • Радиопроверка (RX)
  • Радиошок/убить/оживить (RX)
  • Оповещение (RX)Оповещение (RX)
  • Дистанционный мониторинг (RX)
  • Экстренный вызов (TX)
  • Цифровой Голосовой скремблер
  • GPS (TX только с HM-171GP)
TX:передача, RX: прием

Встроены 2-х тоновый и 5-ти тоновый сигналинг (аналоговый режим)

2-х тоновый и 5-ти тоновый сигналинги дают вам возможность выборочного вызова, спокойного режима ожидания и другие удобные функции. Функции радиошока и «убить» дезактивируют станцию в эфире, а функция «оживить» восстанавливает работу данной станции.

Функции сканирования

Приоритетное сканирование позволяет осуществлять мониторинг одного или двух приоритетеных каналов, при сканировании других неприоритетных каналов. Передающий канал и функция ответа позволяет вам быстро реагировать во время сканирования.

Другие функции

    • Цифровой/Аналог смешанные режимы
    • CTCSS/DTCS кодер/декодер*
    • MDC PTT ID и и экстренный вызов*
    • DTMF автодозвон
    • Предупреждение при низком заряде аккумулятора
    • 2-х ступенчатый экономный режим
    • Программирование через ПК
    • Тайм-аут таймер
    • Общий разговор
    • Функция одинокий работник
    • Наблюдение
      • Принудительное сужение диапазона*
только в аналоговом режиме

Характеристики

Основные



IC-F3102D

IC-F4102D

Диапазон частот
136-174МГц
400-470МГц
Количество каналов
16 каналов
Интервал каналов
6.25/12.5/20кГц, 6.25/12.5/25кГц
Тип излучения
16K0F3E, 14K0F3E, 8K50F3E, 4K00F1E/F1D
Потребляемый ток (приблиз.)Tx
1.3A
1.3A
RxМакс. аудио
400мА (входящая SP)
400мА (входящая SP)
Режим ожидания
90мА (Цифр.)
100мА (Цифр.)
Размеры (Ш×В×Т)
(без учета выступающих частей)
58×111.5×36.5мм (с BP-265)
Вес (приблиз.)
150г (только радио)
320г
(с MB-124,
BP-265)
150г (только радио)
310г
(с MB-124,
BP-265)

Передатчик



IC-F3102D

IC-F4102D

Выходная мощность (при 7.5В DC)
5Вт, 2Вт, 1Вт
(Hi, L2, L1)
4Вт, 2Вт, 1Вт
(Hi, L2, L1)
Побочное излучения
0.25мкВ (≤1ГГц)
1.0мкВ (>1ГГц)
Стабильность частоты
±1.0ppm
Гармонические искажения аудио
(AF 1кГц 40% отклонение)
1%
FM фон и шумы
45/43/40Дб min. (W/M/N)

Приемник



IC-F3102D

IC-F4102D

Чувствительность
    (при 20Дб SINAD)
    (при 5% BER)

–4ДбмкВ
–8ДбмкВ

–4ДбмкВ
–8ДбмкВ
Избирательность по соседнему каналу
70/70/60Дб min. (W/M/N)
Аудио выходная мощность (на 5% искажений)
   входящая SP (С нагрузкой 12 Ом)
   исходящая SP (С нагрузкой 8 Ом)

800мВт
400мВт

Измерения выполнены в соответствии с EN 300-086, EN 301-166.

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.4 I
Нижний предел давления при использовании
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Защита от дождя
506.4 I
Соляной туман
509.4
Пылезащита
510.4 I
Колебания
514.5 I
Противоударность
516.5 I

Также встречается эквивалент MIL-STD-810 -C, -D и -E.

Стандартная степень защиты
Пыль и вода
IP54 (Пылезащита и водонепроницаемость)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств..


Опции

Батарея

BP-264

BP-264

(Ni-MH)
7.2В/1400мАч
BP-265

BP-265

(Li-Ion)
7.4В/1900мАч
(min.),
2000мАч


Футляр для аккумуляторов

BP-263

BP-263

AA(LR6) × 6 батарей


Настольные зарядки

BC-191

BC-191

Быстрое зарядное устройство
(для BP-264)
(Используйте для BC-123S)
BC-192

BC-192

Регулярная зарядка
(для BP-264)
(Используйте для BC-147S)
BC-193

BC-193

Быстрое зарядное устройство
(для BP-265)
(Используйте для BC-123S)
BC-197

BC-197

Быстрое 6-ти местное зарядное для BP-264 or BP-265.*
(Используйте для BC-157S)
* Совместимость аккумуляторной батареи отличается в зависимости от установленного адаптера зарядного устройства (AD-120 или AD-121).

Адаптер зарядного устройства

AD-120

AD-120

Зарядное устройство для BP-264.
(Используйте для BC-197)
AD-121

AD-121

Зарядное устройство для BP-265.
(Используйте для BC-197)

* AD-120 или AD-121 зарядные устройства поставляются с BC-197, в зависимости от версии BC-197.

Адаптер переменного/постоянного тока

BC-123S

BC-123S*

12В/1A
(Используйте для BC-191 or BC-193)
BC-147S

BC-147S*

12В/200мА
(Используйте для BC-192)
BC-157S

BC-157S

12В/6.6A
(Используйте для BC-197)

* BC-123SA/BC-147SA для 120V AC. SE для 230V AC. SV для 240V AC.

Автомобильная зарядка

CP-23L

CP-23L

(Используйте для BC-191 или BC-193)


Кабели питания

OPC-515L

OPC-515L

Кабель питания
(Используйте для BC-191, BC-192 или BC-193)
OPC-656

OPC-656

DC кабель питания
(Используйте для BC-197)


Микрофоны

HM-171GP

HM-171GP

GPS микрофон
HM-158LA

HM-158LA

HM-159LA

HM-159LA



Гарнитуры

HS-94

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-4LA или OPC-2004)
HS-95

HS-95

Гарнитура с гибким подвесным микрофоном.
(Используйте для VS-4LA или OPC-2004)
HS-97

HS-97

Лорингофонный микрофон Крепится вокруг шеи и воспринимает вибрацию речи
(Используйте для VS-4LA или OPC-2004)


РТТ кабель

VS-4LA

VS-4LA



ADAPTER CABLE

OPC-2004

OPC-2004



Наушник

SP-27

SP-27



Клипса

MB-124

MB-124



Скоба зарядного устройства

MB-130

MB-130

для использования с BC-191, BC-192 или BC-193.


Укороченные Антенны

FA-SC56VS

FA-SC56VS

150-162МГц
FA-SC57VS

FA-SC57VS

160-174МГц
FA-SC73US

FA-SC73US

450-490МГц


Гибкие Антенны

FA-SC61VC

FA-SC61VC

136-174МГц
FA-SC61UC

FA-SC61UC

380-520МГц


Антенны с высоким коэффициентом усиления

FA-SC62V

FA-SC62V

150-160МГц
FA-SC63V

FA-SC63V

155-165МГц


Антенны

FA-SC25V

FA-SC25V

136-150МГц
FA-SC55V

FA-SC55V

150-174МГц
FA-SC25U

FA-SC25U

400-430МГц
FA-SC57U

FA-SC57U

430-470МГц

ICOM IC-F3102D, ICOM IC-F4102D (dPMR Version)

IC-F3102D-NXDN



IC-F3102DvhfIDAS DIGITAL

IC-F4102DuhfIDAS DIGITAL

dPMRMIL-STD 810IP54



Описание

Все что вы ожидаете от радиостанции для бизнеса …плюс цифровая связь!

Большая нескользкая кнопка ПТТ

Большая кнопка ПТТ имеет нескользкую поверхность, обеспечивает тихое переключение, может быть использована даже при работе в перчатках.


Громкий аудиовыход на 800мВт



Большой динамик – 45мм, обеспечивает громкость звука до 800мВт*. Цифровая модуляция добавляет исключительную частоту получаемого звукового сигнала.

* Для станций с внутренним динамиком.

Более продолжительный цикл работы аккумулятора

Серия IC-F3102D имеет три типа аккумуляторов и корпус на выбор.Литио-ионный (Li-Ion) аккумулятор BP-265, никель-металлогидридный (Ni-MH) BP-264 и аккумуляторный корпус BP-263 –предоставляются вам на выбор.

Аккумулятор

Тип и емкость

Время работы (приблиз.)

BP-264 Ni-MH 7.2V
1400мАч
12 часов
BP-265 Li-Ion 7.4В
1900мАч (min.)
2000мАч
17.5 часов

Объявление каналов

При повороте ручки переключения какнлов, радиостанция объявляет номер каанала.Это удобно для подстройки не глядя на радиостанцию.


Яркий 3-х цветный ЖК дисплей

Яркий ЖК дисплей показывает рабочий статус: красный – при передаче, зеленый – при прослушивании или оранжевый – при низком заряде аккумулятора, т.д.

Работа с гарнитурой

Опциональный наушник с подключенным к кабелю адаптером OPC-2004 дает возможность работать в режиме «свободные руки».


Военная защита!

Можно свободно использовать в дождь! Протестировано на соответствие стандартам работы в условиях внешний среды IP54 и 11 категориям MIL STD-810 F.

Компактная и легкая

58×111.5×36.5 мм
320г/310г с BP-265. (VHF/UHF)

Работа в цифровом режиме IDAS™

Серия IC-F3102D обеспечивает работу в цифровом стандарте IDAS на базе NXDN™CAI. Она совместима с транкинговыми, аналоговыми, мульти- и односайтовыми станциями стандарта IDAS. Могут программироваться следующие функции IDAS.

  • PTT ID (TX)

  • Индивидуальный/групповой вызов (TX)

  • Блокирование декодирования

  • RAN (Номер радио входа)

  • Радиопроверка (RX)

  • Радиошок/убить/оживить (RX)

  • Оповещение (RX)

  • Дистанционный мониторинг (RX)

  • Экстренный вызов (TX)

  • Цифровой шифратор голоса

  • GPS (TX только с HM-171GP)

TX: передача, RX:прием

Встроены 2-х тоновый и 5-ти тоновый сигналинг (аналоговый режим)

2-х тоновый и 5-ти тоновый сигналинги дают вам возможность выборочного вызова, спокойного режима ожидания и другие удобные функции. Функции радиошока и «убить» дезактивируют станцию в эфире, а функция «оживить» восстанавливает работу данной станции.

Функции сканирования

Приоритетное сканирование позволяет осуществлять мониторинг одного или двух приоритетеных каналов, при сканировании других неприоритетных каналов. Передающий канал и функция ответа позволяет вам быстро реагировать во время сканирования.

Другие функции

  • CTCSS/DTCS кодер/декодер*

  • BIIS PTT ID передача*

  • MDC PTT ID и экстренный вызов*

  • DTMF автонабор

  • Предупреждение при низком заряде аккумулятора

  • 2-х ступенчатый экономный режим

  • Программирование через ПК

  • Тайм-аут таймер

  • Общий разговор

  • «Одинокий работник»

  • Наблюдение

  • Принудительное сужение диапазона*

* только в аналоговом режиме


Характеристики

Основные



IC-F3102D

IC-F4102D

Диапазон частот
136-174МГц
400-470МГц
Количество каналов
16 каналов
Интервал каналов
6.25/12.5/20кГц, 6.25/12.5/25кГц
Тип излучения
16K0F3E, 14K0F3E, 8K50F3E, 4K00F1E/F1D
Потребляемый ток (приблиз.)Tx
1.3A
1.3A
RxМакс. аудио
400мА (входящая SP)
400мА (входящая SP)
Режим ожидания
90мА (Цифр.)
100мА (Цифр.)
Размеры (Ш×В×Т)
(без учета выступающих частей)
58×111.5×36.5мм (с BP-265)
Вес (приблиз.)
150г (только радио)
320г
(с MB-124,
BP-265)
150г (только радио)
310г
(с MB-124,
BP-265)

Передатчик



IC-F3102D

IC-F4102D

Выходная мощность (при 7.5В DC)
5Вт, 2Вт, 1Вт
(Hi, L2, L1)
4Вт, 2Вт, 1Вт
(Hi, L2, L1)
Побочное излучения
0.25мкВ (≤1ГГц)
1.0мкВ (>1ГГц)
Стабильность частоты
±1.0ppm
Гармонические искажения аудио
(AF 1кГц 40% отклонение)
1%
FM фон и шумы
45/43/40Дб min. (W/M/N)

Приемник



IC-F3102D

IC-F4102D

Чувствительность
    (при 20Дб SINAD)
    (при 5% BER)

–4ДбмкВ
–8ДбмкВ

–4ДбмкВ
–8ДбмкВ
Избирательность по соседнему каналу
70/70/60Дб min. (W/M/N)
Внеполосовой прием
91Дб
80Дб
Интермодуляция
65Дб min.
Аудио выходная мощность (на 5% искажений)
   входящая SP (С нагрузкой 12 Ом)
   исходящая SP (С нагрузкой 8 Ом)

800мВт
400мВт

Измерения выполнены в соответствии с EN 300-086, EN 301-166.

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.4 I
Нижний предел давления при использовании
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Защита от дождя
506.4 I
Солевой туман
509.4
Пылезащита
510.4 I
Колебания
514.5 I
Противоударность
516.5 I

Также встречается эквивалент MIL-STD-810 -C, -D и -E.

Стандартная степень защиты
Пыль и вода
IP54 (Пылезащита и водонепроницаемость)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств..


Опции

Батареи

BP-264

BP-264

(Ni-MH)
7.2В/1400мАч
BP-265

BP-265

(Li-Ion)
7.4В/1900мАч
(min.),
2000мАч


Футляр для аккумуляторов

BP-263

BP-263

AA(LR6) × 6 батарей


Настольные зарядки

BC-191

BC-191

Быстрое зарядное устройство
(для BP-264)
(Используйте для BC-123S)
BC-192

BC-192

Регулярная зарядка
(для BP-264)
(Используйте для BC-147S)
BC-193

BC-193

Быстрое зарядное устройство
(для BP-265)
(Используйте для BC-123S)
BC-197

BC-197

Быстрое 6-ти местное зарядное для BP-264 или BP-265.*
(Используйте для BC-157S)
* Совместимость аккумуляторной батареи отличается в зависимости от установленного адаптера зарядного устройства (AD-120 или AD-121).

Адаптер зарядного устройства

AD-120

AD-120

Зарядное устройство для BP-264.
(Используйте для BC-197)
AD-121

AD-121

Зарядное устройство для BP-265.
(Используйте для BC-197)

* AD-120 или AD-121 зарядные устройства поставляются с BC-197, в зависимости от версии BC-197.

Адаптер переменного/постоянного тока

BC-123S

BC-123S*

12В/1A
(Используйте для BC-191 или BC-193)
BC-147S

BC-147S*

12В/200мА
(Используйте для BC-192)
BC-157S

BC-157S

12В/6.6A
(Используйте для BC-197)

* BC-123SA/BC-147SA для 120V AC. SE для 230V AC. SV для 240V AC.

Автомобильная зарядка

CP-23L

CP-23L

(Используйте для BC-191 или BC-193)


Кабели постоянного тока

OPC-515L

OPC-515L

Кабель питания
(Используйте для BC-191, BC-192 или BC-193)
OPC-656

OPC-656

DC кабель питания
(Используйте для BC-197)


Микрофоны

HM-171GP

HM-171GP

GPS Микрофон
HM-158LA

HM-158LA

HM-159LA

HM-159LA



Гарнитуры

HS-94

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для either VS-4LA или OPC-2004)
HS-95

HS-95

Гарнитура с гибким подвесным микрофоном.
(Используйте для VS-4LA или OPC-2004)
HS-97

HS-97

Лорингофонный микрофон Крепится вокруг шеи и воспринимает вибрацию речи
(Используйте для VS-4LA или OPC-2004)


РТТ кабель

VS-4LA

VS-4LA



ADAPTER CABLE

OPC-2004

OPC-2004



Наушник

SP-27

SP-27



Клипса

MB-124

MB-124



Скоба зарядного устройства

MB-130

MB-130

для использования с BC-191, BC-192 или BC-193.


Укороченные Антенны

FA-SC56VS

FA-SC56VS

150-162МГц
FA-SC57VS

FA-SC57VS

160-174МГц
FA-SC73US

FA-SC73US

450-490МГц


Гибкие Антенны

FA-SC61VC

FA-SC61VC

136-174МГц
FA-SC61UC

FA-SC61UC

380-520МГц


Антенны с высоким коэффициентом усиления

FA-SC62V

FA-SC62V

150-160МГц
FA-SC63V

FA-SC63V

155-165МГц


Антенны

FA-SC25V

FA-SC25V

136-150МГц
FA-SC55V

FA-SC55V

150-174МГц
FA-SC25U

FA-SC25U

400-430МГц
FA-SC57U

FA-SC57U

430-470МГц

ICOM IC-F3103D, ICOM IC-F4103D

IC-F3103D



IIC-F3103DvhfIDAS DIGITAL

IC-F4103DuhfIDAS DIGITAL

IDASMIL-STD 810IP54MDC 1200 Compatible



Описание

Больше, чем просто переход к цифровой радиосвязи

Работа в цифровом режиме IDAS

Трансиверы серии IC-F3103D предусматривают базовую работу в цифровых IDAS системах на основе CAI. Кроме этого, трансивер совместим с конвенциональными многосайтовыми IDAS системами и транковыми односайтовыми IDAS системами.

Встроенные 2/5-тоновые сигнальные системы

Использование 2-тоновых и 5-тоновых сигнальных систем позволяет организовать селективные вызовы абонентов, тихие режимы ожидания и прочие удобные функции, например, дистанционное отключение и активация трансивера, мониторинг и т.д.

Объявление каналов

При вращении переключателя каналов трансивер объявляет номера каналов. Теперь вы можете перестраивать ваше радио, не глядя на него!

Большая тангента PTT

Большая кнопка PTT разработана для упрощения включения трансивера на передачу вне зависимости от текущих рабочих условий и спецодежды пользователя.

Мощность аудио выхода 800 мВт

Большой громкоговоритель диаметром 45 мм обеспечивает до 800 мВт мощности аудио сигнала. Использование цифровой модуляции существенно повышает разборчивость принимаемых сигналов.

Яркий трехцветный светодиодный индикатор

Яркий светодиодный индикатор позволяет четко определить рабочий статус трансивера: красный – режим передачи, зеленый – прием сигнала, оранжевый – аккумулятор разряжен и т.д.

Опция “свободных рук” и прочность “военной конструкции”

Опциональная гарнитура вместе с адаптером OPC-2004 позволяет эксплуатировать трансивер без использования рук оператора. Кроме этого, допускается эксплуатация трансивера во время дождя! Конструкция трансивера соответствует стандарту водонепроницаемости IP54 и 11 категориям стандарта MIL STD-810 F.

Спецификации

Общие сведения

  • Диапазон рабочих частот (прием и передача): 136-174 МГц (IC-F3103D); 400-470 МГц, 450-520 МГц (IC-F4103D)
  • Количество каналов: 16
  • Тип излучения: 16K0F3E,11K0F3E,4K00F1E/F1D
  • Шаг каналов: 6.25кГц/12.5кГц/25кГц
  • Шаг каналов синтезатора частоты: 2.5 кГц/3.125 кГц
  • Требования к питанию: 7.5В DC номинал
  • Потребляемый ток:
    • Прием:
      IC-F3103D - 90мА (ожидание); 400 мА (макс. громкость);
      IC-F4103D - 100мА (ожидание); 400 мА (встроенный громкоговоритель);
    • Передача:
      IC-F3103D - 1.3А (полная мощность)
      IC-F4103D - 1.3А (полная мощность)
  • Импеданс антенны: 50Ом
  • Диапазон рабочих температур: -30°C до 60°C;
  • Габариты:58 х 111.5 х 36.5 мм
  • Вес: 320 г (с BP-265,MB-124 и антенной)

Передатчик

  • Выходная мощность: 5 Вт (Hi), 2 Вт (L2), 1 Вт (L1)
  • Внеполосные излучения: 70 Дб
  • Максимальная девиация частоты: ±5.0 кГц/±2.5 кГц (широкая/узкая)
  • Стабильность частоты: ±1.0ppm
  • Наводки и шумы FM: 52/46 Дб (широкая/узкая)
  • Искажения гармоник аудио сигнала: 0.5/0.8% (узкая/широкая)
  • Разъем внешнего микрофона: 3-контактный 2.5(d)мм/2.2кОм

Приемник

  • Чувствительность: 0.25 µV (обычно) при 12 Дб SINAD
  • Избирательность по соседнему каналу: 77/71 Дб (узкая/широкая)
  • Подавление внеполосных сигналов: 90 Дб
  • Подавление интермодуляционных искажений: 75 Дб
  • Наводки и шумы: 48/42 Дб (узкая/широкая)
  • Разъем внешнего громкоговорителя: 2-контактный 3.5(d)мм
  • Мощность аудио выхода (при 5% искажений) : 800 мВт (встроенный громкоговоритель); 400 мВт (внешний громкоговоритель)

Характеристики

Основные



IC-F3103D

IC-F4103D

Диапазон частот
136-174МГц
350-400МГц
400-470МГц
450-520МГц
Количество каналов
16 каналов
Интервал каналов
6.25/12.5/25кГц
Тип излучения
16K0F3E, 11K0F3E, 4K00F1E/F1D
Потребляемый ток (приблиз.)Tx
1.3A
1.3A
RxМакс. аудио
400мА (входящая SP)
400мА (входящая SP)
Режим ожидания
90мА (Цифровой режим)
100мА (Цифровой режим)
Размеры (Ш×В×Т)
(без учета выступающих частей)
58×111.5×36.5мм (с BP-265)
Вес (приблиз.)
150г (только радио)
320г
(с MB-124,
BP-265)
150г (только радио)
310г
(с MB-124,
BP-265)

Передатчик



IC-F3103D

IC-F4103D

Выходная мощность (at 7.5В DC)
5Вт, 2Вт, 1Вт
(Hi, L2, L1)
4Вт, 2Вт, 1Вт
(Hi, L2, L1)
Побочное излучения
70Дб min.
Стабильность частоты
±1.0ppm
Гармонические искажения аудио
(AF 1кГц 40% отклонение)
1.0%
FSK ошибки
5.0% max.
FM Фон и шумы
52/46Дб (W/N)
50/43Дб (W/N)

Приемник



IC-F3103D

IC-F4103D

Чувствительность
    (при 12Дб SINAD)
    (Цифровой at 5% BER)

0.23мкВ
0.18мкВ

0.24мкВ
0.18мкВ
Избирательность по соседнему каналу
77/71Дб (W/N)
74/67Дб (W/N)
Аудио выходная мощность
(на 5% искажений)
Внут. SP (С нагрузкой 12 Ом):
800мВт

Внеш. SP (С нагрузкой 8 Ом):
400мВт

Применяемые военными США спецификации и IP-Рейтинг

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.4 I
Нижний предел давления при использовании
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Защита от дождя
506.4 I
Соляной туман
509.4
Пылезащита
510.4 I
Колебания
514.5 I
Противоударность
516.5 I
Также встречается эквивалент MIL-STD-810 -C, -D и -E.
Стандарты защиты
Пыль и вода
IP54 (Пылезащита и водонепроницаемость)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.



Опции

Батареи

BP-264

BP-264

(Ni-MH)
7.2В/1400мАч
BP-265

BP-265

(Li-Ion)
7.4В/1900мАч
(min.),
2000мАч


Футляр для аккумуляторов

BP-263

BP-263

AA(LR6) × 6 батарей


Настольные Зарядки

BC-191

BC-191

Быстрое зарядное устройство
(для BP-264)
(Используйте для BC-123S)
BC-192

BC-192

Регулярное зарядное устройство
(для BP-264)
(Используйте для BC-147S)
BC-193

BC-193

Быстрое зарядное устройство
(для BP-265)
(Используйте для BC-123S)
BC-197

BC-197

Быстрое 6-ти местное зарядное для BP-264 или BP-265.
(Используйте для BC-157S)

Адаптер зарядного устройства

AD-120

AD-120

Зарядное устройство для BP-264.
(Используйте для BC-197)
AD-121

AD-121

Зарядное устройство для BP-265.
(Используйте для BC-197)


Адаптер переменного/постоянного тока

BC-123S

BC-123S*

12В/1A
(Используйте для BC-191 or BC-193)
BC-147S

BC-147S*

12В/200мА
(Используйте для BC-192)
BC-157S

BC-157S

12В/6.6A
(Используйте для BC-197)

* BC-123SA/BC-147SA для 120V AC. SE для 230V AC. SV для 240V AC.

Автомобильная зарядка

CP-23L

CP-23L

(Используйте для BC-191 или BC-193)


Кабели постоянного тока

OPC-515L

OPC-515L

Кабель питания
(Используйте для BC-191, BC-192 или BC-193)
OPC-656

OPC-656

DC кабель питания
(Используйте для BC-197)


Микрофоны

HM-171GP

HM-171GP

GPS микрофон
HM-158LA

HM-158LA

HM-159LA

HM-159LA



Гарнитуры

HS-94

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для either VS-4LA или OPC-2004)
HS-95

HS-95

Гарнитура с гибким подвесным микрофоном.
(Используйте для VS-4LA или OPC-2004)
HS-97

HS-97

Лорингофонный микрофон Крепится вокруг шеи и воспринимает вибрацию речи
(Используйте для VS-4LA или OPC-2004)


РТТ кабель

VS-4LA

VS-4LA



Кабель-адаптер

OPC-2004

OPC-2004



Наушник

SP-27

SP-27



Клипса

MB-124

MB-124



Скоба зарядного устройства

MB-130

MB-130

Для использования с  BC-191, BC-192 или BC-193.


Укороченные Антенны

FA-SC56VS

FA-SC56VS

150-162МГц
FA-SC57VS

FA-SC57VS

160-174МГц
FA-SC73US

FA-SC73US

450-490МГц


Гибкие Антенны

FA-SC61VC

FA-SC61VC

136-174МГц
FA-SC61UC

FA-SC61UC

380-520МГц


Антенны с высоким коэффициентом усиления

FA-SC62V

FA-SC62V

150-160МГц
FA-SC63V

FA-SC63V

155-165МГц


Антенны

FA-SC25V

FA-SC25V

136-150МГц
FA-SC55V

FA-SC55V

150-174МГц
FA-SC01U

FA-SC01U

350-400МГц
FA-SC25U

FA-SC25U

400-430МГц
FA-SC57U

FA-SC57U

430-470МГц
FA-SC72U

FA-SC72U

470-520МГц


ICOM IC-F3161DT/DS, ICOM IC-F4161DT/DS

IC-F3161DT-DS



IC-F3161DTvhfvhfIDAS DIGITAL

IC-F3161DSvhfsimple_keyIDAS DIGITAL

IC-F4161DTuhfvhfIDAS DIGITAL

IC-F4161DSuhfsimple_keyIDAS DIGITAL

MIL-STD 810MIL-STD 810MIL-STD 810

Описание

Цифровая многорежимная портативная конвенциональная/транкинговая станция

Серия D трансиверов IC-F3161/F4161 снабжается специальным цифровым модулем UT-126H для работы станции в системе IDAS. Кроме этого, в трансивере предусмотрен еще один слот для установки необходимого опционального модуля.

Соответствие стандарту IP54/55 на водо- и пыленепроницаемость

Трансиверы серии IC-F3161/D удовлетворяют требованиям водо- и пыленепроницаемости. Шасси из литого алюминия и поликарбонатный корпус обеспечивают надежность всей конструкции в целом, даже при эксплуатации в жестких погодных и рабочих условиях.

Блок литиум-ионных аккумуляторов

Блок литиум-ионных аккумуляторов BP-232N емкостью 2000 мАЧ обеспечивает до 14 часов работы в режиме передача:прием:ожидание=5:5:90. Принцип крепления аккумулятора на двух полозьях надежно фиксирует его на трансивере. А опциональный корпус для аккумуляторов BP-240 позволит вам, в случае необходимости, сформировать аварийный комплект питания.

Встроены все наиболее популярные сигнальные системы

Трансиверы серии IC-F3161 снабжены 2-тоновой, 5-тоновой , CTCSS , DTCS и MDC сигнальными системами для организации групповых коммуникаций и селективных вызовов. Трансиверы серии IC-F3161 способны декодировать десять 2-тоновых кодов или восемь 5-тоновых кодов в канале. Вы можете запрограммировать выполнение различных действий при приеме соответствующего кода, включая функцию обратного вызова, генерацию тональных сигналов, автоматического перехода на передачу, индикации пиктограмм, деактивации трансивера и т.д.

Совместимость с MDC1200

Следующий набор MDC функций может быть использован в вашей системе.

  • PTT ID
  • Проверка станции
  • Селективный вызов
  • Инициализация станции
  • Запрос/передача статусного сообщения
  • Восстановление станции
  • Передача/прием аварийного вызова
  • Таблица на 500 алиасов.
  • Предупреждение о звонке и т.д.

Режим эффективного сканирования

В режиме эффективного сканирования трансивер осуществляет проверку уровней сигнала от нескольких репитерных станций и выбирает тот репитер, уровень сигнала которого максимален. Эта функция весьма полезна при нахождении в зоне покрытия нескольких репитеров для автоматического выбора наиболее подходящего.

Точечно-матричный ЖК-дисплей

Большой точечно-матричный ЖК-дисплей (32 х 18 мм) трансиверов серии F3161/D четко отображает символы как большого, так и малого регистров. Вы можете запрограммировать наиболее удобный режим индикации: 1 строка - 12 символов или 2 строки – 24 символа. Нижняя строка индицирует функции назначенные кнопкам [P0]-[P3] .

Улучшенное звучание

В трансиверах серии IC-F3161 применены BTL усилители, обеспечивающие повышенную мощность аудио выхода, а встроенный аудио компандер предназначен для получения четкого аудио сигнала с минимальным уровнем искажений.

Прочие функции

  • 512 каналов памяти организованных в 128 зон.
  • 8 ячеек памяти DTMF автодозвона
  • Режимы пониженной мощности 2 уровней
  • Ввод пароля при включении питания
  • Функции блокировки занятого канала и репитера
  • Функции идентификации и деактивации для отключения утерянного или украденного оборудования по эфиру
  • Функция конфиденциальной работы позволяет временно отключить подсветку светодиодов и генерацию тональных сигналов
  • Уровень излучаемой мощности 5 Вт VHF и UHF.
  • Обновляемое встроенное программное обеспечение ("прошивка")

Спецификации

Общие сведения

  • Диапазон рабочих частот: 136-174 МГц (IC-F3161DT/DS), 400-470 МГц и 450-520 МГц (IC-F4161DT/DS)
  • Количество каналов: 512/128 зон
  • Шаг каналов: 12.5/25 кГц, 15/30 кГц, 6.25 кГц
  • Шаг частот синтезатора: 2.5 кГц, 3.125 кГц
  • Импеданс антенны: 50 Ом
  • Диапазон рабочих температур: –30°C до +60°C
  • Требования к питающему напряжению: 7.2 В
  • Потребляемый ток: Передача VHF/UHF 1.5А/1.8 А; прием (ожидание) 95 мА; прием (максимальная громкость) 650 мА
  • Габаритные размеры: 53 х 136 х 38.5 мм
  • Вес: 340 г

Передатчик

  • Выходная мощность: 5 Вт (VHF), 5 Вт (UHF)
  • Максимальная девиация частоты: ±5кГц (Широкий) ±2.5кГц (Узкий)
  • Ошибка частоты: ±1.0 ppm
  • Внеполосные излучения: 75 Дб
  • Мощность в соседнем канале: 80 Дб (широкий); 70 Дб (узкий)
  • Гул и Шум FM: 46 Дб (широкий); 40 Дб (узкий)
  • Искажения аудио сигнала: 3% при девиации 40%
  • Ограничение модуляции: 60-100% от максимальной девиации
  • Разъем внешнего микрофона: 9 пин/2.2 кОм

Приемник

  • Промежуточные частоты: 46.35 (1-я); 450 кГц (2-я)
  • Чувствительность: 0.25 mВ (при 12 Дб SINAD)
  • Чувствительность шумоподавителя : 0.25 mВ (на пороге)
  • Избирательность по соседнему каналу: 0.75 Дб
  • Внеполосный прием: 70 Дб минимум
  • Интермодуляция: 74 Дб
  • Мощность аудио выхода: 500 мВт
  • Разъем внешнего громкоговорителя: 9 пин/ 8 Ом

Характеристики

Основные



IC-F3161DT/DS

IC-F4161DT/DS

Диапазон частот
(в зависимости от версии)
136–174 МГц
400-470 МГц
450-512 МГц
350-400МГц (Non - FCC)
Количество каналов
512 каналов/128 зон
Интервал каналов
(в зависимости от версии)
12.5/25, 15/30
6.25кГц
12.5/25
6.25кГц
Тип излучения
16K0F3E, 11K0F3E, 11K0F7E/D,
8K50F3E, 8K10F1E/D,
4K00F1E/D
Потребляемый токTx
1.5A
1.8A
RxРежим ожидания
150мА
140мА
Макс. аудио
600мА
размеры
(без учета выступающих частей; Ш×В×Т)
53×136×38.9 мм;
2.09×5.35×1.52
(с BP-232H)
Вес (приблиз.)
340г; 12.0oz (с BP-232H)

Передатчик



IC-F3161DT/DS

IC-F4161DT/DS

Выходная мощность
5Вт
Побочное излучения
75Дб
Стабильность частоты
±1.0ppm
Гармонические искажения аудио
3% типичный
40% отклонение
FM шум и помехи
46Дб (W)
40Дб (N)

Приемник



IC-F3161DT/DS

IC-F4161DT/DS

ЧувствительностьFM (W, N)
0.25мкВ (at 12Дб SINAD)
Цифровой
0.20мкВ (at 5% BER)
Избирательность по соседнему каналу (W/N)
75/68Дб
AF выходная мощность
(на 5% искажений с нагрузкой 8Ом)
500мВт

Функции для сравнения



IC-F3161DT/DS
IC-F4161DT/DS

Количество слотов
2*
CTCSS/ DTCSкодер
Доступно
декодер
Доступно
2-Toneкодер
Доступно
декодер
Доступно
5-Toneкодер
Доступно
декодер
Доступно
DTMF автодозвон
Доступно
DTMF декодер
Доступно
Голосовой скремблерИнверсия
Доступно
Инверсия спектра
UT-109R
Ролинговый
UT-110R
APCO P25 цифровой
-
AES шифрование
-
DES шифрование
-
FIPS 140-2 Level 1
-
IDAS цифровой
UT-126H**
MPT 1327
-
MDC 1200
Доступно
LTR™ trunking
Доступно
Искробезопасность
-
Колебания защита
-
Запись голоса
-

* Один UT-126H цифровой блок и один с дополнительной платой.
** Установлено,

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.4 I
Нижний предел давления при использовании
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Защита от дождя
506.4 I
Соляной туман
509.4
Пылезащита
510.4 I
Колебания
514.5 I
Противоударность
516.5 I

Также встречается эквивалент MIL-STD-810 -C, -D и -E.

Стандарты защиты
Пыль и вода
IP55 (Dust-protection и water jet resistance)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств..


Опции

Батареи

BP-230N

BP-230N

(Li-Ion)
7.4В/980мАч
BP-232N

BP-232H

(Li-Ion)
7.4В/2300мАч


Футляр для аккумуляторов

BP-240

BP-240

AAA(LR03)×6 батарей


Зарядки

BC-119N

BC-119N

Быстрое зарядное устройство
(требуется AD-106)
BC-121N

BC-121N

Быстрое 6-ти местное зарядное
(требуется AD-106)
BC-197

BC-197

Быстрое 6-ти местное зарядное
BC-160

BC-160

Быстрое зарядное устройство
BC-171

BC-171

Регуляярная зарядка


Адаптер зарядного устройства

AD-106

AD-106

(Используйте для BC-119N/BC-121N)
AD-122

AD-122*

(Используйте для BC-197)


* AD-122 зарядное устройство поставляется в комплекте с BC-197, в зависимости от версии BC-197-х.

Адаптер переменного/постоянного тока

BC-145SA

BC-145SA

(Используйте для BC-119N)
BC-147SA

BC-147SA

(Используйте для BC-171)
BC-157S

BC-157S

(Используйте для BC-121N)
BC-123S

BC-123S

(Используйте для BC-160)

Микрофоны

HM-131SC

HM-131SC

HM-159SC

HM-159SC

HM-168

HM-168

IPX7
HM-169

HM-169

IP57
HM-170GP

HM-170GP

С GPS Приемником IP57


Гарнитуры

HS-94

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-4SC или VS-1SC)
HS-95

HS-95

Гарнитура с гибким подвесным микрофоном.
(Используйте для VS-4SC or VS-1SC)
HS-97

HS-97

Лорингофонный микрофон Крепится вокруг шеи и воспринимает вибрацию речи
(Используйте для VS-4SC или VS-1SC)


РТТ кабель

VS-4SC

VS-4SC



VOX/PTT CASE

VS-1SC

VS-1SC



Наушники

SP-13

SP-13

(Используйте для AD-52)
SP-27

SP-27

(Используйте для AD-52)


Адаптер для наушников

AD-52

AD-52



Клипсы

MB-93

MB-93

Поворотного типа
MB-94

MB-94

Тип крокодил
MB-94R

MB-94R

Тип крокодил


Крепления на ремень

MB-96N

MB-96N

Поворотного типа. MB-93 Шарнир в комплекте
MB-96F

MB-96F

Фиксированое
MB-96FL

MB-96FL

Удлинненного типа


Скоба зарядного устройства

MB-130

MB-130

Для использования с BC-160.


DC Кабель питания

OPC-656

OPC-656

12–20V кабель питания
(Используйте для BC-121N или BC-197)


Антенны

FA-SC25V

FA-SC25V

136-150МГц
FA-SC59V

FA-SC55V

150-174МГц
FA-SC25U

FA-SC25U

400-430МГц
FA-SC57U

FA-SC57U

430-470МГц
FA-SC72U

FA-SC72U

470-520МГц
FA-SC04U

FA-SC04U

330-380МГц
FA-SC03U

FA-SC03U

380-430МГц


Гибкие Антенны

FA-SC61VC

FA-SC61VC

136-174МГц
FA-SC61US

FA-SC61US

380-520МГц


Укороченные Антенны

FA-S56VS

FA-SC56VS

150-162МГц
FA-SC57VS

FA-SC57VS

160-174МГц
FA-SC73US

FA-SC73US

450-490МГц


Дополнительные модули

UT-109R

UT-109R

Голосовой скремблер
(Инверсия спектра)
UT-110R

UT-110R

Голосовой скремблер
(Ролинговый)
UT-124R

UT-124R

модуль функции "человек упал"
UT-126H

UT-126H

IDAS цифровой модуль
(установлен)



ICOM IC-F3162DT/DS, ICOM IC-F4162DT/DS

IC-F3161DT-DS



IC-F3162DTvhfvhfIDAS DIGITAL

IC-F3162DSvhfsimple_keyIDAS DIGITAL

IC-F4162DTuhfvhfIDAS DIGITAL

IC-F4162DSuhfsimple_keyIDAS DIGITAL

MIL-STD 810MIL-STD 810
BIIS 1200 CompatibleMIL-STD 810



Описание

цифровой/ANALOG MULTI-MODE PROFESSIONAL

512 memory каналов with 128 зон

The 512 memory channel capacity with 128 зон allows you to divide и store a variety of channel groupings для versatile и efficient fleet management.

IDAS цифровой mode ready

IDAS (Icom Цифровой Advanced System) is Icom’s цифровой lи mobile system using the 6.25кГц narrowbи FDMA technology. IDAS has choice of an NXDN™ protocol or an ETSI dPMR™ protocol.

Dot matrix, multi-function LCD

The IC-F3162 series has a large dot matrix display to show information with high resolution characters. The display setting is prograммable to show one line и 12 characters, or two lines и 24 characters. The bottom row shows assigned functions to the [P0] to [P3] buttons.

Voting operation (Аналогue mode only)

The voting mode scanning detects the signal strength level of repeater stations и automatically selects the strongest station, useful для roaming between 2 or more repeater sites. Once you program the voting mode to a memory zone, you can easily start voting mode operation by changing the zone setting.

Loud audio output with BTL amp

The IC-F3162 series employs a BTL amplifier that increases the audio output и the built-in audio compиer provides clear, low noise coммunications.

Other features

  • Built-in LTR™ trunking и MDC 1200 capability* (* В зависимости от версии)
  • Built-in Инверсия type Голосовой скремблер и optional UT-109R и UT-110R для higher security
    Инверсия type Голосовой скремблер is not compatible with UT-109R/UT-110R Голосовой скремблер.
  • The mode independent setting automatically selects the scanning list, according to the operating channel
  • Nuisance delete
  • IP55 dust-protection и water jet resistance
  • Optional man down unit, UT-124R и lone worker function
    и more...



  • IDAS и IDAS logo are trademarks of Icom Incorporated.
  • NXDN is a trademark of Icom Incorporated и JVC KENWOOD Corporation.
  • LTR is a trademark of E.F. Johnson Technologies Inc.
  • All other trademarks are the properties of their respective holders.

Характеристики

Основные



IC-F3162DT/DS

IC-F4162DT/DS

Диапазон частот
(в зависимости от версии)
136–174 МГц
400–470 МГц
Количество каналов
512 каналов/128 зон
Интервал каналов
(в зависимости от версии)
25/20/12.5/6.25кГц
Тип излучения
16K0F3E, 14K0F3E
8K50F3E,
4K00F1E/D* (* Цифровой)
Потребляемый токTx 1.5A 1.8A
RxРежим ожидания 150мА 140мА
Макс. аудио
600мА
размеры
(без учета выступающих частей; Ш×В×Т)
53×136×38.5 мм
Вес (приблиз.)
340г (с BP-232N)

Передатчик



IC-F3162DT/DS

IC-F4162DT/DS

Выходная мощность
5Вт
Побочное излучения
0.25мкВт (≦1ГГц)
Стабильность частоты
±1.0ppm
Гармонические искажения аудио
3% типичный
40% отклонение
FSK ошибки 5% (Макс.)

Приемник



IC-F3162DT/DS

IC-F4162DT/DS

Чувствительностьпри 20Дб SINAD -4ДбмкВ
при 5% BER -8dBмкВ
Избирательность по соседнему каналу (W/M/N)
75/75/68Дб
AF выходная мощность
(на 5% искажений при нагрузке 8 Ом)
500мВт

Функции для сравнения



IC-F3162DT/DS
IC-F4162DT/DS
(IDAS dPMR version)

IC-F3162DT/DS
IC-F4162DT/DS
(IDAS NXDN version)

Количество слотов 1 1
CTCSS/ DTCSкодер Доступно Доступно
декодер Доступно Доступно
2-Toneкодер Доступно Доступно
декодер Доступно Доступно
5-Toneкодер Доступно Доступно
декодер Доступно Доступно
DTMF автодозвон Доступно Доступно
DTMF декодер Доступно Доступно
Голосовой скремблер
(аналог)
Инверсия Доступно Доступно
Инверсия спектра UT-109R UT-109R
Ролинговый UT-110R UT-110R
IDAS dPMRTier 2 Mode1/2 Доступно -
Tier 2 Mode 3 Planned -
IDAS NXDNОбычный - Доступно
Single-site type
D trunking
- Доступно
Multi-site type D
trunking
- Доступно
MPT 1327 - -
BIIS 1200 Доступно Доступно
MDC 1200 - Доступно
LTR™ trunking - Доступно
Функция человек упал UT-124R UT-124R
Взрывобезопасность - -
Колебания - -
Запись голоса - -



Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.4 I
Нижний предел давления при использовании
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Защита от дождя
506.4 I
Солевой туман
509.4
Пылезащита
510.4 I
Колебания
514.5 I
Противоударность
516.5 I

Также встречается эквивалент MIL-STD-810 -C, -D и -E.

Стандартная степень защиты
Пыль и вода
IP55 (Dust-protection и water jet resistance)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств..


Опции

Батарея

BP-230N

BP-230N

(Li-Ion)
7.4В/980мАч
BP-232N

BP-232N

(Li-Ion)
7.4В/2000мАч
BP-232N

BP-232H

(Li-Ion)
7.4В/2300мАч


Футляр для аккумуляторов

BP-240

BP-240

AAA(LR03)×6 батарей


Зарядки

BC-119N

BC-119N

Быстрое зарядное устройство
(требуется AD-106)
BC-121N

BC-121N

Быстрое 6-ти местное зарядное
(требуется AD-106)
BC-160

BC-160

Быстрое зарядное устройство
BC-171

BC-171

Регулярная зарядка
BC-197

BC-197

Регулярная мульти-зарядка
AD-122 поставляется с BC-197 В зависимости от версии.


Адаптер зарядного устройства

AD-106

AD-106

(Используйте для BC-119N/BC-121N)
AD-122

AD-122

(Используйте для BC-197)
AD-122  поставляется с BC-197 В зависимости от версии.


Адаптер переменного/постоянного тока

BC-145SA

BC-145SA

(Используйте для BC-119N)
BC-147SA

BC-147SA

(Используйте для BC-171)
BC-157S

BC-157S

(Используйте для BC-121N)
BC-123S

BC-123S

(Используйте для BC-160)

Микрофоны

HM-131SC

HM-131SC

HM-159SC

HM-159SC

HM-168

HM-168

IPX7
HM-169

HM-169

IP57
HM-170GP

HM-170GP

С GPS Приемником IP57


Гарнитуры

HS-94

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-4SC or VS-1SC)
HS-95

HS-95

Гарнитура с гибким подвесным микрофоном.
(Используйте для VS-4SC or VS-1SC)
HS-97

HS-97

Лорингофонный микрофон Крепится вокруг шеи и воспринимает вибрацию речи
(Используйте для VS-4SC or VS-1SC)


РТТ кабель

VS-4SC

VS-4SC



VOX/PTT CASE

VS-1SC

VS-1SC



Наушники

SP-13

SP-13

(Используйте для AD-52)
SP-27

SP-27

(Используйте для AD-52)


Адаптер для наушников

AD-52

AD-52



Клипсы

MB-93

MB-93

Поворотного типа
MB-94

MB-94

Тип крокодил
MB-94R

MB-94R

Тип крокодил


Крепления на ремень

MB-96N

MB-96N

Поворотного типа. MB-86 и MB-93
MB-96F

MB-96F

Фиксированое
MB-96FL

MB-96FL

Удлиненного типа


Скоба зарядного устройства

MB-130

MB-130

для использования с BC-160.


Кабели питания

OPC-656

OPC-656

12–20V DC кабель
(для использования с BC-121N or BC-197)
OPC-515L

OPC-515L

(для использования с BC-119N)


Автомобильная зарядка

CP-23L

CP-23L

(для использования с BC-119N)


Антенна

FA-SC25V

FA-SC25V

136-150МГц
FA-SC59V

FA-SC55V

150-174МГц
FA-SC25U

FA-SC25U

400-430МГц
FA-SC57U

FA-SC57U

430-470МГц

Гибкие Антенны

FA-SC61VC

FA-SC61VC

136-174МГц
FA-SC61US

FA-SC61US

380-520МГц


Укороченные Антенны

FA-S56VS

FA-SC56VS

150-162МГц
FA-SC57VS

FA-SC57VS

160-174МГц
FA-SC73US

FA-SC73US

450-490МГц


Дополнительные модули

UT-109R

UT-109R

Голосовой скремблер
(Инверсия спектра)
UT-110R

UT-110R

Голосовой скремблер
(Ролинговый)
UT-124R

UT-124R

модуль функции "человек упал"




ICOM IC-F3400DT/DS/D, ICOM IC-F4400DT/DS/D

IC F3400 IC F4400DT DS D

 IC-F3400DT/DS/D

vhfIDAS DIGITAL

IC-F4400DT/DS/D

uhfIDAS DIGITAL

MIL-STD 810MIL-STD 810
logo std nxdnMIL-STD 810



Описание

IDAS™ Takes You To a New Level of “Smart”

Now with the new generation of IDAS, Icom takes you to a new level of “smart”. The new IDAS series sports an updated look and design. Its plethora of functions and the attention to hardware details only Icom can provide brings you a solution that makes you look smart and work smart too.

Refinements and enhancements to design, usability and features – combined with the electrical and industrial hardware improvements – further the total reliability of the new IDAS series. This reliability ranges from the “zero adjustment”, non-variance production quality of every radio made to a new and stress-free user experience that masks the real complexity behind this multi-protocol platform. Icom’s product quality is legendary. Look smart and work smart with the new IDAS series. Using is believing.

Small, Slim and Smart

The compact body is made possible from new engineering techniques including the use of a custom SoC (System-on-a-Chip) and flat sheet keypad. The slim dimensions are also supplemented with reduced power consumption, allowing for a thinner Батарея.

High-Resolution Color LCD

The high-resolution transreflective color LCD enhances the visibility both in natural and indoor lighting. Functions and menu items are clearly labelled with easy to understand icons and characters. The night mode LCD setting is an alternative for use in night time or low lighting conditions.

0101Day mode0202Night mode0303Menu icons







Multiple Languages

Functions and menu items can be shown in localized languages. English, French, German, Spanish, Russian and Simplified Chinese fonts are supported. In addition, voice announcements can be recorded and changed for output in the localized language.

License Key Upgrade

The new IDAS radios can add new functions and protocols with license key options. The radios can be upgraded and customized to meet your specific needs.

NXDN™ Trunking Upgrade

The new IDAS radios are compatible with IDAS digital conventional mode and analog FM mode with auto sensing function. The radios can be upgraded to NXDN Type-C trunking or NXDN Type- D multi-site trunking mode with a license key.

DES/AES Encryption with OTAR

For digital communication security, the new IDAS radios provide basic 4-key DES encryption as standard. When used with the optional UT-134 encryption unit, 256-bit AES encryption and the OTAR (Over-the-Air Rekeying) function are available. The OTAR function allows updating of encryption keys over the radio channel.

OTAP and OAA

For efficiency in radio programming, the OTAP (Over-the-Air-Programming) function allows remote change of programming data (for example adding a new repeater) over the radio channel. The OAA (Over-the-Air-Alias) function sends user name over the radio channel and eliminates needs to program the alias table. Successfully manage your fleet with ease.

Built-in Bluetooth®

The built-in Bluetooth module provides remote operation and hands-free communication paired with a third-party Bluetooth headset*. When connected with Bluetooth telemetric devices or PC terminals, data or files can be wirelessly transferred.

* Available functions depend on paired Bluetooth devices.

Digital Voice Recording

0404The new IDAS radios can record incoming and outgoing communications, and replay recorded communications. When a 32 GB microSD* card is used, a Max. 500 hours recording is possible. The recorded audio is saved in “wav” format and allows replay on the radio or a PC.

* MicroSD card is required separately.

Motion/Stationary Detection Sensors

For emergency situations, the new IDAS radios have an emergency button and five emergency-related functions: man down, motion detection, stationary detection, lone worker and power OFF emergency functions. The motion/stationary sensor sensitivity level is programmable in 10 levels for each function.

* Man down, motion detection and stationary detection for handheld radios only.

Transparent Data/ Text Message

The new IDAS radios can be used as a transparent data modem which transmits various data at 9600 bps over the radio channel using 12.5 кГц channel spacing. Text messages can send up to 100 characters text data message and scrolls the received message on the display.

ANC (Active Noise Canceling)

The ANC assists in providing clear comment. Some specified noise sources (such as sirens or boiler noise) can be canceled.

Audio Equalizer

The Audio equalizer allows you to tailor the audio tone to suit speech characteristics and the language in use. Five types of tone controls – flat, high boost, middle boost, low boost and low cut – are available. The audio auto gain control function controls the speech audio to a constant, regardless of the input magnitudes of the voice or distance of the microphone from the mouth.

GPS Receiver

The position data can be sent with voice call or status call and can be used with an AVL (Automatic Vehicle Location) system. The GPS log functions logs user position data at regular intervals and can be saved to a microSD card. The new IDAS radios can show direction and distance to another radio or specified point, and notifies you with a beep sound if the target is in the specified range.

USB Port for PC Connection

The new IDAS radios can be connected to a PC through a USB port for programming radios and accessing the installed microSD card in mass storage mode.

Voice Announcement

The new IDAS radios can notify channel number, zone and channel type with voice announcement. This function is convenient for making radio adjustments without having to look at the radio.

Vibration Alert

When a call from a specific user is received, the new IDAS handheld radios vibrate powerfully enough to be felt through heavy clothing. Vibration patterns are programmable.

AquaQuake™ Draining Function

By emitting a vibrating buzz sound, the AquaQuake draining function clears water from the speaker grill and maintains clear audio. (Handheld radios)

General Features

  • 136–174МГц, 380–470, 450–512МГц wide frequency coverage
  • 1024 memory channels with 128 zones
  • 32 memory channels (IC-F3400D series only)
  • IP68 waterproof and dust-tight protection (1m depth for 1 hour)
  • MIL-STD rugged construction
  • 14-pin ACC connector with BTL amplifier output
  • VOX (Voice Operated transmission) function
  • Internal clock
  • High-speed scanning for Voting and multi-site operation
  • Tactical group function for temporary regroup user groups
  • Normal, priority and voting scan

IDAS™ Features

  • IDAS conventional and multi-site conventional
  • Type-D single-site trunking and multi-site trunking*
  • Type-C trunking*
  • Analog/Digital conventional mixed mode operation
  • Status • Text message
  • Call alert • Radio check
  • Radio Stun/Revive/Kill
  • Remote monitor

* Type-C and Type-D multi-site trunking are license key upgrade options.

Analog FM Mode Features

  • 2-tone, 5-tone, CTCSS and DTCS built-in
  • DTMF autodial and DTMF decode
  • MDC 1200 compatible
  • Basic LTR™ trunking
  • Audio compander
  • Inversion voice scrambler
  • Forced narrow function

Supplied Accessories

  • Батарея
  • BP-283
  • Belt clip
  • MB-133

(May differ or not supplied according to version)

Некоторые функции и опции будут доступны в будущем.

Характеристики

Основные



IC-F3400DT/DS/D

IC-F4400DT/DS/D

Диапазон частот
136–174МГц 380–470МГц
450–512МГц
Количество каналов 1024 канала /128 зон
(IC-F3400DT/DS)
32 канала/2 зоны (IC-F3400D)
Тип излучения
(в зависимости от версии)
16K0F3E, 11K0F3E, 8K50F3E,
8K30F1E/D, 4K00F1E/D
Интервал каналов
(в зависимости от версии)
25/15/12.5 кГц (Analog)
12.5/6.25 кГц (Digital)
сопротивление антенны
50Ω
Требования к источнику питания питания
7.5В DC
Потребляемый токTx  1.5A 1.8A
Rx  550мA/140мA
Температурный режим –30°C - +60°C; –22°F - +140°F
Размеры Ш×В×Т
(без учета выступающих частей)
53.6×123.5×29.3 мм; 2.11×4.86×1.15
(С BP-283)
Вес 170г; 6 oz (без батареи и антенны)

передатчик



IC-F3400DT/DS/D

IC-F4400DT/DS/D

Выходная мощность 5Вт
ошибка частоты ±1.0ppm
Побочное излучение 75dB
FM Гул и шум (аналоговый) 54dB
Гармонические искажения аудио 0.5% (@AF 1кГц 40% отклонение)
FSK ошибки 1%

Ресивер



IC-F3400DT/DS/D

IC-F4400DT/DS/D

Чувствительность12дБ SINAD 0.24μV
1% BER –11/–6dBμV emf. (D 12.5/D 6.25)
Избирательность по соседнему каналуАналог. 75/72dB (W/N)
Цифр. 65/65d (D 12.5/D 6.25)
Ложные ответы 80dB typ.
ИнтермодуляцияАналог. 75/75dB (W/N)
Цифр. 70/70dB (D 12.5/D 6.25)
Аудио выходная мощностьInternal SP 0.8W typ. (@5% distortion with 12Ω)
External SP 0.9W typ. (@5% distortion with 8Ω)
Измерения, проведенные в соответствии с TIA-603, EN300 086, EN301 166, EN300 113.
Любые технические характеристики могут быть изменены без предварительного уведомления или обязательств.
* 25кГц bandwidth is no longer available for FCC Part 90 licensees for USA versions.

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты

Применяемые военными США спецификации

Стандарт
MIL-810 G
Method
Proc
Нижний предел давления 500.5 I, II
Максимальная температура 501.5 I, II
Минимальная температура 502.5 I, II
Тепловой удар 503.5 I
Солнечное излучение 505.5 I
Защита от дождя 506.5 I, III
Влажность 507.5
Солевой туман 509.5
Пылезащита 510.5 I
Иммерсия 512.5 I
Вибрация 514.6 I
Шок 516.6 I, IV
Также встречается эквивалент MIL-STD-810 -C, -D, -E и -F.

Применяемый Рейтинг IP

Стандартная степень защиты
IC-F3400DT/DS/D, IC-F4400DT/DS/D IP68 (Dust-tight and waterproof protection)

Некоторые функции и опции будут доступны в будущем.



Опции

Батарея

BP 283

BP-283

(Li-Ion) 7.2V,
1910мАч (min.),
2010мАч (typ.)
IP68
BP-284

BP-284

(Li-Ion) 7.2V,
3070мАч (min.),
3210мАч (typ.)
IP68


Скоростная зарядка

BC-219

BC-219

Заряжает BP-283/BP-284 за 3/4.5 часа (прибл.).






Мульти зарядка

BC-214

BC-214

заряжает одновременно 6 BP-283/BP-284 батарей за 3/4.5 часов (приблиз.).





Переходник

BC-123SA

BC-123SA*

12V/1A
(для BC-219)
BC-157S

BC-157S

12V/6.6A
(для BC-214)





* BC-123SA for USA. SE for Europe. SV for Australia.

Микрофон

HM-222

HM-222

IP68


Гарнитуры

HS-94

HS-94

Наушники с гибким подвесным микрофоном
HS-95

HS-95

Гарнитура с гибким подвесным микрофоном.
HS-97

HS-97

Лорингофонный микрофон Крепится вокруг шеи и воспринимает вибрацию речи
VS-4MC

VS-4MC

Требуется при использовании любого из этих гарнитурах

Кабели

CP-23L

CP-23L

для использования с BC-219
OPC-515L

OPC-515L

для использования с BC-219
OPC-656

OPC-656

для использования с BC-214


ACC переходник

AD-118

AD-118

для использования с Hirose
Plug Accessory


AES/DES модуль

UT-134

UT-134



Клипса

MB-133

MB-133

Alligator type
Same as supplied.
MB-136

MB-136

Swivel type


Крепления на ремень

MB-96N

MB-96N

MB-96F

MB-96F

Fixed type
MB-96FL

MB-96FL

Longer type


Кабели клонирования

OPC-1870

OPC-1870

Ручной для портативного кабеля
OPC-2362

OPC-2362




Ручной мобильный кабель


ЧЕХЛЫ ИЗ КОЖИ

LC-184

LC-184

Для IC-F3400DT/DS, F4400DT/DS
LC-186

LC-186

Для IC-F3400D, F4400D


Антенны


FA-S81V

136-150МГц

FA-S82V

148-160МГц
FA-S83V

FA-S83V

160-174МГц

FA-S81U

380-430МГц

FA-S82U

430-480МГц
FA-S83U

FA-S83U

470-520МГц


Угловые антенны


FA-S67VC

136-174МГц

FA-SC67UC

380-520МГц


Короткие антенны


FA-S81VS

136-150МГц

FA-S82VS

150-160МГц
FA-S83VS

FA-S83VS

160-174МГц

FA-S81US

400-450МГц
FA-S82US

FA-S82US

450-490МГц


Переходник зарядки

AD-132

AD-132



Некоторые функции и опции будут доступны в будущем.



ICOM IC-F5400D/DS, ICOM IC-F6400D/DS

IC F5400D DS IC F6400D DS

IC-F5400D/DS

vhfIDAS DIGITAL

IC-F6400D/DS

uhfIDAS DIGITAL

MIL-STD 810MIL-STD 810
logo std nxdnMIL-STD 810



Описание

IDAS™ Takes You To a New Level of “Smart”

Now with the new generation of IDAS, Icom takes you to a new level of “smart”. The new IDAS series sports an updated look and design. Its plethora of functions and the attention to hardware details only Icom can provide brings you a solution that makes you look smart and work smart too.

Refinements and enhancements to design, usability and features – combined with the electrical and industrial hardware improvements – further the total reliability of the new IDAS series. This reliability ranges from the “zero adjustment”, non-variance production quality of every radio made to a new and stress-free user experience that masks the real complexity behind this multi-protocol platform. Icom’s product quality is legendary. Look smart and work smart with the new IDAS series. Using is believing.

High-Resolution Color LCD

The high-resolution transreflective color LCD enhances the visibility both in natural and indoor lighting. Functions and menu items are clearly labelled with easy to understand icons and characters. The night mode LCD setting is an alternative for use in night time or low lighting conditions.

5400 1Day mode5400 2Night mode0303Menu icons





Multiple Languages

Functions and menu items can be shown in localized languages. English, French, German, Spanish, Russian and Simplified Chinese fonts are supported. In addition, voice announcements can be recorded and changed for output in the localized language.

License Key Upgrade

The new IDAS radios can add new functions and protocols with license key options. The radios can be upgraded and customized to meet your specific needs.

NXDN™ Trunking Upgrade

The new IDAS radios are compatible with IDAS digital conventional mode and analog FM mode with auto sensing function. The radios can be upgraded to NXDN Type-C trunking or NXDN Type- D multi-site trunking mode with a license key.

DES/AES Encryption with OTAR

For digital communication security, the new IDAS radios provide basic 4-key DES encryption as standard. When used with the optional UT-134 encryption unit, 256-bit AES encryption and the OTAR (Over-the-Air Rekeying) function are available. The OTAR function allows updating of encryption keys over the radio channel.

OTAP and OAA

For efficiency in radio programming, the OTAP (Over-the-Air-Programming) function allows remote change of programming data (for example adding a new repeater) over the radio channel. The OAA (Over-the-Air-Alias) function sends user name over the radio channel and eliminates needs to program the alias table. Successfully manage your fleet with ease.

Built-in Bluetooth®

The built-in Bluetooth module provides remote operation and hands-free communication paired with a third-party Bluetooth headset*. When connected with Bluetooth telemetric devices or PC terminals, data or files can be wirelessly transferred.

* Available functions depend on paired Bluetooth devices.

Digital Voice Recording

The new IDAS radios can record incoming and outgoing communications, and replay recorded communications. When a 32 GB microSD* card is used, a Max. 500 hours recording is possible. The recorded audio is saved in “wav” format and allows replay on the radio or a PC.

* MicroSD card is required separately.

Transparent Data/ Text Message

The new IDAS radios can be used as a transparent data modem which transmits various data at 9600 bps over the radio channel using 12.5 кГц channel spacing. Text messages can send up to 100 characters text data message and scrolls the received message on the display.

ANC (Active Noise Canceling)

The ANC assists in providing clear comment. Some specified noise sources (such as sirens or boiler noise) can be canceled.

Audio Equalizer

The Audio equalizer allows you to tailor the audio tone to suit speech characteristics and the language in use. Five types of tone controls – flat, high boost, middle boost, low boost and low cut – are available. The audio auto gain control function controls the speech audio to a constant, regardless of the input magnitudes of the voice or distance of the microphone from the mouth.

GPS Receiver

The position data can be sent with voice call or status call and can be used with an AVL (Automatic Vehicle Location) system. The GPS log functions logs user position data at regular intervals and can be saved to a microSD card. The new IDAS radios can show direction and distance to another radio or specified point, and notifies you with a beep sound if the target is in the specified range.

* An optional GPS antenna, UX-241, is required separately.

USB Port for PC Connection

The new IDAS radios can be connected to a PC through a USB port for programming radios and accessing the installed microSD card in mass storage mode.

Voice Announcement

The new IDAS radios can notify channel number, zone and channel type with voice announcement. This function is convenient for making radio adjustments without having to look at the radio.

Multiple Controller Configurations

With a combination with optional separation kits, COMMANDMIC and separation cables, three types of controller configurations are available to suit almost any application or installation that may be required. The intercom function is available between controllers and/or COMMANDMIC.

Detached Controller*

5400 3

Optional RMK-5 and separation cablerequired.A detached controller head with the separated RF unit is a simple to install in almost any vehicle



Dual Head Controller*

5400 4

Optional RMK-7, hand microphone
and separation cables required.
Suitable for double cab vehicles. Install the controller head to front and rear seats respectively.

COMMANDMIC™ and Detached Controller*





5400 5

Optional RMK-5, COMMANDMIC, HM-218
and separation cables required.)
The COMMANDMIC is handy for installing a work platform on the rear part of the vehicle.

* Detached Controller, Dual head and COMMANDMIC configurations are for IC-F5400D/IC-F6400D only.

General Features

  • 136–174МГц, 380–470, 450–512МГц wide frequency coverage
  • 1024 memory channels with 128 zones
  • IP55 jet water resistant and dust-protection
  • MIL-STD rugged construction
  • D-SUB 25-pin ACC connector with programmable functions
  • Built-in 20W audio amplifier for connecting with external public address system
  • VOX (Voice Operated transmission) function
  • Internal clock
  • High-speed scanning for Voting and multi-site operation
  • Tactical group function for temporary regroup user groups
  • Normal, priority and voting scan
  • Lone worker and power OFF emergency functions

IDAS™ Features

  • IDAS conventional and multi-site conventional
  • Type-D single-site trunking and multi-site trunking*
  • Type-C trunking*
  • Analog/Digital conventional mixed mode operation
  • Status • Text message
  • Call alert • Radio check
  • Radio Stun/Revive/Kill
  • Remote monitor

* Type-C and Type-D multi-site trunking are license key upgrade options.

Analog FM Mode Features

  • 2-tone, 5-tone, CTCSS and DTCS built-in
  • DTMF autodial and DTMF decode
  • MDC 1200 compatible
  • Basic LTR™ trunking
  • Audio compander
  • Inversion voice scrambler
  • Forced narrow function

Supplied Accessories

  • Hand microphone, HM-220
  • DC power cable
  • Mounting bracket kit
  • Microphone hanger

(May differ or not supplied according to version)

Rear View

5400 6



Некоторые функции и опции будут доступны в будущем.


Характеристики

Основные


IC-F5400D/DS

IC-F6400D/DS

Диапазон частот 136–174МГц 380–470МГц
450–512МГц
Количество каналов 1024 каналов /128 зон
Тип излучения
(В зависимости от версии)
16K0F3E, 11K0F3E, 8K50F3E,
8K30F1E/D, 4K00F1E/D
Интервал каналов
(В зависимости от версии)
25/15/12.5 кГц (Аналог)
12.5/6.25 кГц (Цифр.)
сопротивление антенны 50Ω (SO-239)
Требования к источнику питанияпитания 13.6V DC
Потребляемый токTx 8.8A
Rx  0.8A typ./270mA
Температурный режим –30°C - +60°C; –22°F - +140°F
Размеры Ш×В×Т
(без учета выступающих частей)
174×55×176 мм; 6.85×2.17×6.93
Вес 1.5 кг; 3.3 lb

Передатчик



IC-F5400D/DS

IC-F6400D/DS

Выходная мощность 50Вт 45Вт
ошибкачастоты ±1.0ppm
Побочное излучение 90dB 80dB
FM Гул и шум (аналоговый) 54dB
Гармонические искажения аудио 0.5% (@AF 1кГц 40% deviation)
FSK ошибки 1%

Ресивер



IC-F5400D/DS

IC-F6400D/DS

Чувствительность12dB SINAD 0.22μV 0.25μV
1% BER –11/–6dBμV emf. (D 12.5/D 6.25)
Избирательность по соседнему каналуАналог 75/72dB (W/N)
Цифр 65/65dB (D 12.5/D 6.25)
Ложные ответы 85dB
ИнтермодуляцияАналог 78/78dB (W/N)
Цифр. 70/70dB (D 12.5/D 6.25)
Аудио выходная мощностьВнутр динам. 4.0Вт (@5% с искажением 4Ω)
Внешн. динам. 4.0W (@5% с искажением 4Ω)
Измерения, проведенные в соответствии с TIA-603, EN300 086, EN301 166, EN300 113.
Любые технические характеристики могут быть изменены без предварительного уведомления или обязательств.
* 25кГц пропускная способность больше недоступна для FCC Part 90 лицензиатов для версий США.

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты

Применяемые военными США спецификации

Стандарт
MIL-810 G
Method
Proc
Нижний предел давления 500.5 I, II
Максимальная температура 501.5 I, II
Минимальная температура 502.5 I, II
Тепловой удар 503.5 I
Солнечное излучение 505.5 I
Защита от дождя 506.5 I, III
Влажность 507.5
Солевой туман 509.5
Пылезащита 510.5 I
Вибрация 514.6 I
Шок 516.6 I, IV




Такжевстречаетсяэквивалент MIL-STD-810 -C, -D, -E и -F.

Применяемый Рейтинг IP

Стандартная степень защиты
IC-F5400D/DS, IC-F6400D/DS IP55 (Dust-protection and jet water resistance)

Некоторые функции и опции будут доступны в будущем.

Опции

Микрофоны

HM-220

HM-220

HM-220T

HM-220T

HM-221

HM-221

HM-221T

HM-221T

Настольный микрофон

SM-29

SM-29



Внешние динамики

SP-30

SP-30

SP-35

SP-35

SP-35L

SP-35L



кабель

OPC-2362

OPC-2362







SEPARATION KIT

RMK-5

RMK-5



DUAL-HEAD SEPARATION KIT

RMK-7

RMK-7

Separation kit and secondary controller for dual head configuration.
for IC-F5400D/ F6400D only.


COMMANDMIC™

HM-218

HM-218

Вторичный микрофон/ пульт дистанционного управления для RMK-5.
IP55
только для IC-F5400D/ F6400D


РАЗДЕЛИТЕЛЬНЫЕ КАБЕЛИ

OPC-2364

OPC-2364

1.9м; 6.2ft
(для RMK-5 или RMK-7)
OPC-2365

OPC-2365

3м; 9.8ft
(для RMK-5 или RMK-7)
OPC-2366

OPC-2366

5м; 16.4ft
(для RMK-5 или RMK-7)
OPC-2367

OPC-2367

8м; 26.2ft
(для RMK-5 или RMK-7)
OPC-2364

OPC-2373

1.9м; 6.2ft
(для HM-218, COMMANDMIC)
OPC-2365

OPC-2374

8м; 26.2ft
(для HM-218, COMMANDMIC)





GPS Антенна

UX-241

UX-241







AES/DES модуль

UT-134

UT-134









Некоторые функции и опции будут доступны в будущем

Приемники и передатчики УВЧ-диапазона корпорации Atmel

Беспроводная связь становится необходимостью для современных встраиваемых приложений, например, для связи с датчиком, к которому невозможно протянуть провода. В настоящее время существует множество различных решений для организации беспроводной связи, например, стандарты 802.11b или Bluetooth для высокоскоростного обмена данными. Для систем, не требующих такой сложности и высоких скоростей, используются другие решения. Особенности низкоскоростных приемников и передатчиков корпорации Atmel Corp. для высокочастотного диапазона расматриваются в данной статье.

Приемники и передатчики

Корпорация Atmel предлагает ряд приемников и передатчиков, работающих в паре на частотах 300–928 МГц. Большую часть этой продукции составляют устройства бывшей компании Temic (в названии первая буква «T»). Все приемники и передатчики Atmel используют узкополосную передачу на одном канале, позволяющую снизить влияние паразитных сигналов. Благодаря узкополосному фильтру промежуточной частоты (ПЧ) с крутым срезом и высокостабильному генератору удается достигнуть избирательности 60 дБ по соседнему каналу. Эти приемники и передатчики применяются в приложениях с низкой скоростью передачи данных (до 32 кбод), таких, как измерение температуры, давления, в датчиках движения, телеметрии, разнообразных счетчиках, бесконтактных ключах, системах сигнализации и безопасности, радиомодемах и т. д. Дальность связи — до 100 м. Используются: передача сигнала с амплитудным и частотным манипулированием, с манчестерским и двухфазным кодированием сигнала, ШИМ-протоколы.

Передатчики

Передатчики работают на частотах 300–928 МГц с различной выходной мощностью, со встроенным или внешним микроконтроллером (МК) (см. табл. 1).

Таблица 1. Передатчики фирмы Atmel

НаименованиеВстроенный МКЧастота передачи, МГцТок потребления/
sleep
Скорость передачи данных, кбодНапря-жение питания, ВВыходная мощность, дБмКорпусТемпера-турный диапазон, °C
U2741B300–45010 мА/350 нА202,2–5,53SSO16–20...+70,
–40...+85
U2745B-310–44010 мА/2 мкА202–43SSO16–40...+85
T5750-868–9288,5 мА/350 нА322–45,5SO8–40...+85
T5753-310–3309 мА/350 нА322–48TSSOP8L–40...+85/+125
T5754-429–4399 мА/350 нА322–47,5TSSOP8L–40...+85/+125
AT86RF401AVR 8-разрядн.,
2K Flash,
128 байт EEPROM,
128 байт SRAM, ISP
264–45623 мА/100 нА102–56TSSOP20–40…+85
ATAx862-3MARC 4-разрядн.
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
310–3309,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-4MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
429–4399,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-8MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
868–9289,5 мА/1 мкА322–410SSO24–40…+125

В качестве внешнего МК фирма Atmel предлагает использовать, например, 4-разрядные МК серии MARC, имеющие низкий ток потребления. В передатчик AT86RF401 встроен 8-разрядный МК AVR. Анонсирована также новая серия передатчиков ATAх862 на базе 4-разрядного МК T44C862 семейства MARC.

Передатчик T5750

Для частот 868–870 МГц и 902–928 МГц Atmel предлагает передатчик T5750, работающий в паре с приемниками T5760/61 (рис. 1). Передатчик и приемники содержат генератор, управляемый напряжением (ГУН), и предварительный делитель частоты.

Благодаря узкой полосе частот приемник имеет высокую чувствительность и хорошее соотношение сигнал-шум.

В передатчик T5750 входят блок фазовой автоподстройки частоты (ФАПЧ), усилитель мощности и кварцевый генератор. В режиме передачи ток потребления составляет 8,5 мА. При отсутствии передачи подачей на выводы ENABLE (вход разрешения) и PA_ENABLE (вход разрешения усилителя мощности PA) (см. рис. 2) сигнала низкого уровня осуществляется переключение микросхемы в режим sleep, ток потребления при этом снижается до 0,35 мкА. Таким образом, литиевый элемент, обычно служащий источником питания в автономных системах, может служить много лет и позволяет использовать такие передатчики, например, в шинах автомобилей для мониторинга давления.

Передатчик имеет тактовый выход для синхронизации работы внешнего микроконтроллера, который используется для кодирования сигналов. T5750 поддерживает амплитудное и частотное манипулирование, имеет одиночный вывод с открытым коллектором для подключения внешней петлевой или l/4 антенны.

Амплитудная и частотная манипуляции

Если на вывод ENABLE передатчика подан высокий уровень, выводы PLL (ФАПЧ) и CLK активизируются. Сигнал тактирования с вывода CLK подается на МК. Подачей соответствующего сигнала на вывод PA_ENABLE осуществляется включение и выключение усилителя мощности PA, то есть реализуется амплитудная манипуляция (АМн) на частоте f1 или манипуляции включение-выключение (OOK, On-Off-Keying) (рис. 3). Для стабилизации кварцевому генератору и ФАПЧ требуется обычно около 1 мс после подачи сигнала высокого уровня на вывод ENABLE, поэтому вывод PA_ENABLE следует удерживать на низком уровне более 1 мс после подачи сигнала ENABLE.

T5750 содержит полностью интегрированную ФАПЧ, из внешних компонентов необходим только внешний резонатор 13,567187 МГц для передачи данных на частоте 868,3 МГц, или 14,296875 МГц — для частоты 915 МГц (см. рис. 3). Конденсатор С3 — разделительный конденсатор по питанию. Постоянное напряжение на выход с открытым коллектором подается через дроссель L1.

Для АМн конденсатор С2 не требуется, для частотной манипуляции (ЧМн) требуются оба конденсатора С1 и С2. После стабилизации кварцевого генератора и ФАПЧ на вывод PA_ENABLE подается высокий уровень для включения усилителя мощности PA (рис. 4).

Передатчик готов для частотной манипуляции. Изменение частоты достигается подключением и отключением конденсатора С2 параллельно нагрузочному конденсатору С1 путем подачи на управляющий вывод МК низкого уровня или переключением его в высокоимпедансное состояние, изменяя таким образом частоту на выходе антенны с f1 на f2 и обратно.

Для уменьшения энергопотребления после окончания передачи на вывод PA_ENABLE должен быть подан сигнал низкого уровня.

Сигнал CLK отключается после подачи на вывод ENABLE сигнала низкого уровня.

Усилитель мощности имеет выход с открытым коллектором, обеспечивающий импульсный ток, практически не зависящий от импеданса нагрузки. Таким образом, уровень выходной мощности определяется импедансом подключаемой нагрузки, и для получения максимальной выходной мощности (5,5 дБм) импеданс антенны должен быть согласован с выводом передатчика.

Для приложений с небольшой дальностью связи рекомендуется использовать печатную петлевую антенну. Основное требование, которому должны соответствовать такие антенны, — это способность возбуждать сильные токи для создания электромагнитного поля.

Выходная мощность антенны определяется значением ее сопротивления излучения: Rrad = 31 кОм (A/l2)2, где А — внутренняя площадь петлевой антенны, l — длина волны передаваемого сигнала. Мощность излучения антенны Prad = Rrad х ILoop2.

Расстояние передачи зависит также от корпуса передатчика, ориентации антенны, конфигурации пространства, в котором происходит передача (открытое, замкнутое), а также типа антенны (печатная, проводная). Например, при выходной мощности передатчика около 3 дБм (U2741B) печатной антенне на плате передатчика и проводной антенне на плате приемника передача может осуществляться в открытом пространстве до 100 м. В других условиях может быть удобнее использовать T5743 или T5754, имеющих большую выходную мощность 8,0 и 7,5 дБм, соответственно.

Передатчик AT86RF401

AT86RF401 представляет собой интеллектуальный миниатюрный передатчик с высокой степенью интеграции на базе 8-разрядного RISC-микроконтроллера AVR. Для организации законченной радиосистемы с манипуляцией включение-выключение (OOK) необходим только кварцевый резонатор, литиевый элемент, три конденсатора, дроссель и петлевая антенна (рис. 5).

AT86RF401 может быть переключен в режим sleep, ток потребления в этом режиме составляет 0,5 мкА.

AT86RF401 имеет программируемый регистр детектора снижения напряжения батареи.

При поступлении сигнала на любую линию ввода-вывода микросхема переходит в режим передачи, при этом происходит активизация цепи генератора синхросигналов для микроконтроллера AVR. Несущая радиосигнала синтезируется с помощью ГУН. Оптимальная настройка ГУН поддерживается с помощью допусков на элементы схемы через использование программно управляемой матрицы на переключаемых конденсаторах.

Внутрисхемно программируемые энергонезависимая память программ (2 кбайт), выполненная по технологии Flash, и память данных (128 байт), выполненная по технологии EEPROM, позволяют осуществлять разработку за короткое время. Имеется также внутреннее статическое ОЗУ объемом 128 байт (SRAM).

Как и во всех микроконтроллерах AVR, короткая команда выполняется за один машинный цикл, который составляет один период тактовой частоты 1,25 МГц. Система команд насчитывает 114 различных инструкций. Для реализации функций передатчика и некоторых дополнительных функций встроенный МК AT86RF401 имеет отличные от стандартных AVR регистры ввода-вывода (таблица 2).

Таблица 2. Регистры ввода-вывода AT86RF401

Адрес (Hex)Наименование регистраФункции
$3FSREGStatus Register
$3ESPHStack Pointer High Register (program to 0.00)
$3DSPLStack Pointer Low Register
$35BL_CONFIGBattery Low Configuration Register
$34B_DETButton Detect Register
$33AVR_CONFIGAVR Configuration Register
$32IO_DATINI/O DATA IN Register
$31IO_DATOUTI/O DATA OUT Register
$30IO_ENABI/O Enable Register
$22WDTCRWatchdog Timer Control Register
$21BTCRBit Timer Control Register
$20BTCNTBit Timer Count Register
$1EDEEARData EEPROM Address Register
$1DDEEDRData EEPROM Data Register
$1CDEECRData EEPROM Control Register
$17LOCKDET2Lock Detector Configuration Register 2
$16VCOTUNEVCO Tuning Register
$14PWR_ATTENPower Attenuation Control Register
$12TX_CNTLTransmitter Control Register
$10LOCKDET1Lock Detector Configuration Register 1

Встроенный таймер микроконтроллера AVR с работой по прерываниям упрощает применение ШИМ или манчестерского кодирования для модуляции несущей. Радиосигнал передается на настроенную петлевую антенну, которая может быть реализована медным проводником на печатной плате.

Усилитель мощности генерирует дифференциальный сигнал, который передается с выхода ФАПЧ на внешнюю антенну. Выходная мощность передатчика может изменяться программно в пределах 36 дБ с шагом 1 дБ путем конфигурирования усилителя мощности.

Генератор с подкачкой (номинальное значение 1,2 В) обеспечивает работу в широком диапазоне питающих напряжений.

В устройстве имеются встроенные аппаратные функции brown-out protection и контроля уровня напряжения батареи. Цепь brown-out protection определяет, когда напряжение питания опускается ниже минимального значения, обеспечивающего нормальную работу (обычно 1,8 В). При значении напряжения питания ниже указанного происходит аппаратный сброс микроконтроллера. Пороговое напряжение, при котором индицируется разряд батареи, задается программно.

Источником прерывания в AT86RF401 могут быть события «регистр данных пуст» и «передача данных окончена». Таймер также поддерживает режим, при котором вместо прерывания используется опрос, позволяющий получить большую скорость передачи.

Этот таймер также может быть использован для декодирования сигнала, полученного внешним приемником.

AT86RF401 имеет несколько источников сброса: Power-on Reset — по включению питания, внешний сброс, сброс от сторожевого таймера, Brown-out Reset — при снижении напряжения батареи ниже установленного, Button Reset (программный сброс).

Передатчики ATAxR862

Новые передатчики ATAxR862 на базе МК T44C892 семейства MARC4 (рис. 6) подходят для применения как на стороне приемника, так и на стороне передатчика (для декодирования данных). ATAx862 содержит ROM, RAM, 16 линий ввода-вывода, два 8-разрядных многофункциональных таймера-счетчика с функцией модуляции и демодуляции, супервизор напряжения питания, сторожевой таймер и сложный генератор тактовых импульсов с внешним выводом (встроенный RC-генератор, кварцевый генератор 32 кГц и 4 МГц).

Программное ПЗУ выполняется по технологии EEPROM (ATAM862 — Flash-версия) или по маске (ATAR862 — ROM-версия). Кроме микропроцессорного и радиочастотного блока, передатчик ATAx862 имеет дополнительный блок последовательной памяти данных емкостью 512 бит, выполненной по технологии EEPROM.

Плата передатчика T5750

Фирма Atmel выпускает отдельно плату передатчика T5750 V1.1 на базе передатчика T5750 и 4-разрядного МК T48C893N семейства MARC (рис. 7), предназначенную для частотной и амплитудной манипуляций.

Плата питается от одного литиевого элемента 3 В (например, CR2032). Ток потребления покоя составляет менее 1 мкА, ток потребления при передаче данных — около 8,5 мА. Плата может работать на частотах 868,3 МГц и 915 МГц, переход с одной частоты на другую осуществляется сменой резонатора и конденсаторов С5, С6, С7 цепи согласования импеданса печатной антенны.

По умолчанию, плата настроена на частотную манипуляцию со скоростью передачи данных 1 кбод. Для ЧМн девиация частоты составляет около 30 кГц. На плате имеется программный адаптер JP1, через который реализуется внутрисхемное программирование памяти EEPROM микроконтроллера T48C893N. Для разработки программного обеспечения может использоваться стартовый набор разработчика TMEB893 для МК MARC4.

Приемники

Приемники фирмы Atmel поддерживают скорость приема данных в режиме АМн до 10 кбод и в режиме ЧМн до 3,2 кбод, различаются частотой приема данных и шириной полосы промежуточной частоты (ПЧ) (таблица 3).

Таблица 3. Приемники фирмы Atmel

НаименованиеЧастота передачи, МГцПолоса ПЧ, кГцНапряжение питания, ВТок потребления, мАКорпусТемпературный диапазон, °C
U3741BM300–450300/6004,5–5,57SO20–40...+105
U3742BM300–4506004,5–5,57SO20–40...+105
U3745BM310–4406004,5–5,57SO20–40...+85
T5743N300–4506004,5–5,57,5SO20–40...+105
T5760868–8709504,5–5,57,4SO20–40...+105
T5761902–9286004,5–5,57,4SO20–40...+105
T5744300–4506004,5–5,57,1SSO20, SO20–40...+105

Приемники поддерживают протоколы ЧМн, АМн, ШИМ, манчестерское и двухфазное кодирование. Чувствительность приемников в среднем составляет –110, –114 дБм (в режиме АМн, низкая скорость передачи данных) и –106 дБм (для ЧМн). Приемники имеют электростатическую защиту 4 кВ (кроме T5760/61 — 2 кВ) согласно MIL-STD-883. Принцип построения приемников одинаков, рассмотрим его на примере U3741BM.

U3741BM предназначен для работы на частотах 300–450 МГц, в технической документации Atmel приводятся параметры микросхемы и ее «обвязка» только для двух частот: 315 МГц (стандартный диапазон в США) и 433,92 МГц (стандартный диапазон для Европы). Переход с одной частоты на другую осуществляется с помощью смены нескольких внешних компонентов (резонатора и конденсаторов).

Входной каскад РЧ-приемника U3741BM представляет собой супергетеродин с промежуточной частотой 1 МГц и состоит из малошумящего усилителя, гетеродина, смесителя с подавлением зеркального канала до 30 дБ и усилителя РЧ (рис. 8). Сигнал с входного каскада РЧ фильтруется интегрированным фильтром ПЧ 4-го порядка, поступает на RSSI-усилитель, демодулятор и затем на фильтр данных (ФВЧ 1-го порядка и ФНЧ 1-го порядка). Далее сигнал передается в схему обработки данных.

Для повышения избирательности приемника до 40 дБ используют внешний ПАВ-фильтр. Для идентификации и фильтрации «шумов» в приемнике U3741BM может использоваться функция индикации уровня принимаемого сигнала RSSI (Receive Signal Strength Indication), позволяющая игнорировать фронты, которые случаются при отсутствии сильного радиосигнала. Недостатком использования RSSI является изменение условий приема (снижение чувствительности).

Для снижения энергопотребления используется специальный режим опроса — polling. В этом режиме приемник находится попеременно в трех состояниях. В режиме sleep цепь обработки сигнала отключена на время Tsleep, и микросхема потребляет низкий ток. Во время запуска Tstartup цепь обработки сигнала запускается.

Следующий режим — проверка количества битов в соответствии с установленным временным окном (bitcheck). Если полезный сигнал не обнаружен за время Tbitcheck, приемник переходит опять в режим sleep. То есть приемник включается на короткие промежутки времени и проверяет присутствие полезного сигнала на входе. Если сигнал обнаружен, приемник переходит в активный режим и передает данные во внешний МК. Приемник конфигурируется с помощью двух регистров разрядностью 12 бит, определяющих скорость передачи данных, интервалы и параметры различных режимов (Tsleep, Tstartup, Tbitcheck и т. д.).

U3741BM доступен с двумя различными полосами ПЧ. U3741BM-M2 — версия с шириной ПЧ 300 кГц — хорошо подходит для систем с АМн, где используется передатчик с ФАПЧ U2741B. U3741BM-M3 имеет полосу ПЧ 600 кГц. Этот вариант может быть использован совместно с U2741B в режимах ЧМн и АМн.

Использование U3741BM в режиме АМн дает более высокую точность частоты несущей.

Отладочные комплекты

Корпорация Atmel предлагает отладочные комплекты для разработки приемников и передатчиков, позволяющих осуществить разработку беспроводной системы до создания собственной платы. В отладочный комплект входит базовая плата с МК, плата приемника, плата передатчика и программное обеспечение (рис. 9). Отдельно могут поставляться платы приемника или передатчика. Для каждой пары «приемник — передатчик» предлагается свой отладочный комплект (таблица 4).

Таблица 4. Отладочные комплекты приемников и передатчиков

;
Отладочный комплектПриемникПередатчикЧастота, МГцШирина полосы пропускания, кГцПримечание
TMEBx741AU2741U3741433300
TMEBx741BU2741U3741433600
TMEBx741CU2741U3741315300
TMEBx741DU2741U3741315600
TMEBx745AU2745U3745433600
TMEBx745BU2745U3745315600
TMEB57x0T5750T5760868600
TMEB57x1T5750T5761915600
 T5753 315 планируется к выпуску в 2003 г.
 T5754 433 планируется к выпуску в 2003 г.
TMEB5744S3 T5744315600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N3 T5744315600плата приемника
TMEB5744S4 T5744433600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N4 T5744433600плата приемника
AT86RF401U-EK1AT86RF401U 315 плата передатчика
AT86RF401E-EK1AT86RF401E 433 плата передатчика
ATAK4015744UAT86RF401UT5744315
ATAK4015744EAT86RF401ET5744433
AT86RF211-DK433107AT86RF211AT86RF211433
AT86RF211-DK868107AT86RF211AT86RF211868
AT86RF211-DK915107AT86RF211AT86RF211915

Отладочный комплект TMEB57x0

Рассмотрим некоторые отладочные комплекты, приведенные в таблице 4. Отладочный комплект TMEB57x0 предназначен для ознакомления с приемником T5760 и передатчиком T5750, работающими на частоте 868 МГц. Он состоит из базовой платы на основе 4-разрядного микроконтроллера семейства MARC4, платы приемника и платы передатчика (рис. 10). Приемник и передатчик программируются через внешний компьютер под управлением программного обеспечения передатчика или приемника соответственно, поставляемого вместе с отладочным комплектом.

Программное обеспечение передатчика позволяет устанавливать скорость передачи данных, тип модуляции, тестовое слово и т. д.

После записи программного кода в передатчик плата передатчика работает независимо и может быть снята с базовой платы. Программное обеспечение приемника имеет средства оценки передачи данных (гистограммы, временные таблицы). Приемник работает только совместно с базовой платой. Соответствующие светодиоды индицируют включение питания, правильность тестового слова, соответствие телеграммы установленному временному окну.

Отладочный комплект ATAK4015744

Отладочный комплект ATAK4015744 включает в себя платы приемника T5744 и передатчика AT86RF401, образцы AT86RF401 и T5744, необходимые программные средства для разработки двунаправленной передачи данных. Программное обеспечение позволяет передавать передатчику уникальный 8-битовый код, соответствующий одной из четырех кнопок платы передатчика. Он содержит идентификационный код кнопки и данные о состоянии батарейного элемента. Приемник T5744 демодулирует радиосигнал в цифровую форму и передает его для обработки в AT86RF401.

После обработки сигнала двоичное представление кода нажатой клавиши и статус батарейного элемента отображаются с помощью трех светодиодов. В наборе используется манипуляция включение-выключение (OOK) для модуляции несущей и ШИМ для кодирования цифровой информации.

Плата передатчика имеет в своем составе AT86RF401, кнопки, держатель батареи, печатную антенну, разъем, дискретные компоненты. Внутрисхемное программирование (ISP) возможно через интерфейс SPI с помощью 6-полосного ленточного кабеля, подсоединяемого к COM-порту PC. Плата приемника имеет в своем составе две микросхемы T5744 и AT86RF401, держатель батарейного элемента, печатную антенну, разъем, дискретные компоненты. Сохранена возможность реализации функции RSSI приемника T5744, которая не используется в отладочном комплекте.

Три светодиода подсоединены к AT86RF401 и зажигаются при получении соответствующим образом промодулированного сигнала.

T5744 имеет вывод для антенны с одним вхо-дом. Плата приемника содержит средства для согласования цепи с печатной антенной на плате или простой штыревой антенной l/4. Печатная антенна не согласована с импедансом 50 Ом цепи, она предназначена для демонстрации работы только на коротких расстояниях. Согласовать импеданс (и получить большее расстояние связи) возможно отсоединением печатной антенны и подключением антенны l/4.

В наборе применено ШИМ-кодирование 1/3:2/3, которое может быть изменено программно. 1/3:2/3 означает, что «1» представляется первой 1/3 периода, содержащей радиосигнал, а последние 2/3 периода не содержат сигнала. Для «0», наоборот, первые 2/3 не содержат сигнала, а последняя 1/3 содержит. Сообщение состоит из 2 байт: преамбулы (0xFFFE) и байта данных (старшая половина байта содержит статус батареи, а младшая — идентификационный номер кнопки).

Байт данных повторяется 3 раза. Идентификационные номера кнопок кодируются следующим образом: кнопка 0 — 0001, кнопка 1— 0011, кнопка 2 — 0111, кнопка 3 — 1111. Такие идентификационные номера позволяют однозначно идентифицировать каждую кнопку и при сдвиге одного бита ошибки идентификации не возникает. Бит-таймер выполняет функцию манипуляции передатчика, обеспечивая синхронность модуляции усилителем мощности.

Приемник находится во включенном состоянии постоянно, поэтому он может реагировать на шум. Микроконтроллерная часть AT86RF401 должна проверять каждый фронт с помощью бит-таймера для определения полезного сигнала. При использовании ШИМ-кодирования бит может быть определен как «1» или «0» путем измерения интервала от переднего до заднего фронта (рис. 12).

Приемопередатчик

Отдельно в ряду радиочастотной продукции Atmel стоит приемопередатчик AT86RF211 (таблица 5), предназначенный для работы с внешним МК AVR. Это недорогое решение для беспроводных применений (телеметрия, датчики) для скоростей до 64 кбит/с и полудуплексной передачи. Расстояние передачи составляет до 30 метров в закрытом помещении и до 300 метров в открытом пространстве.

Таблица 5. Приемопередатчик фирмы Atmel

НаименованиеЧастота передачи, МГцСкорость передачи данныхВыходная мощность, дБмТок потребленияНапряжение питания, ВКорпусТемпературный диапазон, °C
AT86RF211915/868/43364 кбит/с10/12/14 0,5 мкА–35 мА2,4–3,75TQFP48–40…+85

Для работы на частотах 433, 868 и 915 МГц используется один приемопередатчик, выбор частоты осуществляется подключением различных внешних элементов. Имеется функция цифровой подстройки частоты несущей с шагом 200 кГц. Из блок-схемы AT86RF211 (рис. 13) видно, что из внешних компонентов необходим только кварцевый резонатор, керамический фильтр, антенно-согласующие компоненты и фильтрующие компоненты питания.

Все необходимые радиочастотные блоки интегрированы в AT86RF211, что позволяет упростить разработку платы приемопередатчика и позволяет сократить затраты на производство соответствующих компонентов. Конструкция AT86RF211 позволяет избежать типичных проблем, возникающих при моделировании устройств беспроводной связи, например, изменения частоты при электростатическом воздействии от рук пользователя или помещении устройства в корпус.

Структура приемника супергетеродинная, двойного преобразования. AT86RF211 включает в себя переключатель режимов прием/передача (Rx/Tx) со временем переключения менее 200 мкс. Имеются также цифровая функция RSSI и функция контроля значения напряжения батарейного элемента.

AT86RF211 содержит встроенный синтезатор, ФАПЧ, ГУН, имеет 8 цифровых уровней выходной мощности. Он поддерживает ЧМн, манчестерское кодирование сигнала не требуется.

Приемопередатчик может работать в нормальном режиме приема-передачи, в независимом режиме «wakeup» и режиме энергосбережения «power down».

В нормальном режиме микросхема конфигурируется через МК, устанавливаются частота и режим (прием или передача). Далее микросхема действует как конвейер: данные, поступающие на вывод DATAMSG, немедленно передаются в эфир (Tx), либо сигнал, поступающий с антенны, демодулируется и передается побитно в МК по тому же выводу DATAMSG (Rx). Данные в кристалле не хранятся и не обрабатываются.

В режиме «wakeup» кристалл устанавливается в специальный режим передачи, называемый sleep. Кристалл периодически запускается по сигналу от внутреннего таймера (отдельная функция, не зависящая от МК, находящегося в режиме power-down) и ожидает данные в виде специального сообщения, формат которого определяется предварительно. При получении правильного сообщения данные сохраняются в AT86RF211 (до 32 бит), и на выводе WAKEUP генерируется сигнал прерывания. В противном случае процедура продолжается.

AT86RF211 имеет несложный интерфейс подключения к МК, при котором его можно рассматривать как внешний периферийный узел МК. Обмен данными между AVR МК и РЧ-модулем AT86RF211 осуществляется через 3 регистра ввода-вывода общего назначения МК, которые используются для чтения и записи данных в 16 внутренних регистров AT86RF211. 8 регистров AT86RF211 используются для конфигурирования нормального режима обмена данными, 4 регистра для режима «wake-up», 4 регистра для реализации специальных функций, определяемых конечным приложением. Размеры регистров варьируются от 32 бит до 1 бита регистра RESET. Наиболее часто используемые биты расположены в старших разрядах регистров. Режимы чтения и записи позволяют осуществлять доступ к отдельным битам регистра.

Сигналы SLE, SCK и SDATA МК формируют последовательный цифровой интерфейс для управления работой приемопередатчика и могут быть назначены на любые выводы общего назначения AVR. Сигнал SLE (enable/chip select) и SCK (clock) работают на выход, сигнал SDATA является двунаправленным.

Сигнал DATAMSG используется для организации полудуплексной передачи между МК и РЧ модулем (рис. 14).

При организации асинхронного интерфейса UART оба вывода RхD и TхD МК соединяются с двунаправленным вводом-выводом DATAMSG AT86RF211. Так как осуществляется полудуплексная передача, при отсутствии передачи данных вывод TхD должен находиться в высокоимпедансном состоянии.

Вывод DATACLK используется для синхронной передачи и поэтому при использовании UART не задействован.

Для организации синхронной передачи данных между AVR и AT86RF211 необходимо использовать либо интерфейс «bit banging», либо узел SPI.

Интерфейс SPI используется для высокоскоростного обмена данными. Вывод DATACLK AT86RF211 подсоединяется к выводу SCK порта SPI МК (рис. 15). При приеме данных порт SPI работает в режиме slave. Вывод SCK работает в режиме входа и управляется выводом DATACLK AT86RF211. Вывод MOSI порта SPI подсоединяется к выводу DATAMSG AT86RF211. Так как обмен данных происходит в полудуплексном режиме, вывод MISO остается свободным. Вывод SS/ следует подсоединить к «земле». В режиме передачи вывод SCK порта SPI остается в неподключенном состоянии, чтобы избежать конфликта с выводом DATACLK AT86RF211.

При такой организации обмена данными между AT86RF211 и МК следует учитывать скорость передачи по интерфейсу SPI, зависящую от тактовой частоты МК и предделителя.

Если тактовая частота МК велика, может оказаться, что скорость SPI окажется слишком большой для AT86RF211 в режиме передачи, и AT86RF211 не будет успевать передавать данные в эфир. Скорость порта SPI в режиме приема будет всегда совместима с AT86RF211.

Для получения требуемой скорости передачи данных, не накладывающей ограничения на выбор МК по скорости, возможно использование комбинации аппаратной реализации порта SPI для режима приема, имеющего жесткие требования по синхронизации, и аппаратно управляемых вводов-выводов приемопередатчика от таймера (bit banging) для режима передачи.

Также удобно использовать режим аппаратно управляемых вводов-выводов, если МК не имеет периферийных узлов портов UART или SPI. Для реализации такого обмена вывод DATAMSG подсоединяется к любому выводу МК, вывод DATACLK к любому выводу, выполняющему функцию запроса прерывания из внешнего источника. Функция восстановления синхросигнала после сброса обеспечивает появление фронта тактового сигнала в середине получаемого бита данных, по которому инициализируется прерывание.

Для всех вариантов последовательного подключения выводы SDATA, SCK и SLE AT86RF211 подключаются к вводам-выводам общего назначения МК. Если используется экономичный режим питания (standby), вывод WAKEUP должен быть подсоединен к выводу МК с функцией запроса прерывания из внешнего источника.

Отладочный комплект AT86RF211

Отладочный комплект AT86RF211-DKххх107 (рис. 16) предназначен для быстрой и простой разработки системы на базе AT86RF211 и AVR МК 8-бит AT90LS8535. Отладочный комплект содержит два одинаковых модуля. Каждый модуль состоит из базовой платы, имеющей в своем составе AVR МК, ЖКИ, кнопку, переключатель, датчик освещенности и несколько светодиодов, а также дочерней платы РЧ-модуля, состоящей из AT86RF211, соответствующей обвязки и гибкой штыревой антенны, которая может быть отсоединена для подключения тестового оборудования. МК AT90LS8535 поставляется с запрограммированной демо-версией, которая передает между двумя модулями данные об освещенности, полученные с помощью интегрированного АЦП МК. Исходные коды для этой и других программ на языке С поставляются вместе с комплектом.

Отладочный комплект следует заказывать на конкретную частоту: 915 МГц, 868 МГц или 433 МГц. Базовая плата одинакова для всех комплектов, отличаются только дочерние платы РЧ-модуля.

На РЧ-модуле отладочного комплекта имеется ПАВ-фильтр, фильтр первой ПЧ 10,7 МГц и фильтр второй ПЧ 455 кГц. Конструкция модуля обеспечивает узкополосную передачу, высокую избирательность и большую дальность связи. Из-за полосы фильтра второй ПЧ 455 кГц скорость передачи данных ограничена 20 кбит/с.

Для применений, требующих скорости данных более 64 кбит/с и, соответственно, более широкой полосы, следует заменить на плате фильтр второй ПЧ на конденсатор. Отладочный комплект сопровождается необходимой документацией для разработки различных встроенных приложений.

Отдельно поставляются дочерние платы РЧ-модулей для дальней связи со штыревой антенной (рис. 17) и для небольшой дальности связи с печатной антенной (рис. 18).

Дочерние платы совместимы с отладочным комплектом. Gerber-файлы, список компонентов и принципиальные схемы поставляются вместе с дочерними платами.
