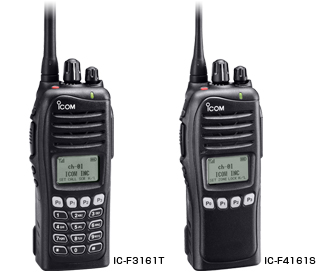

ICOM IC-F3161T/S, ICOM IC-F4161T/S

IC-F3161T

IC-F3161S

IC-F4161T

IC-F4161S

PDF

СКАЧАТЬ ИНСТРУКЦИЮ

БРОШЮРА Pdf

Описание

Цифровая многорежимная портативная конвенциональная радиостанция

Соответствие стандарту IP54/55 на водо- и пыленепроницаемость

Трансиверы серии IC-F3161 удовлетворяют требованиям водо- и пыленепроницаемости. Шасси из литого алюминия и поликарбонатный корпус обеспечивают надежность всей конструкции в целом, даже при эксплуатации в жестких погодных и рабочих условиях.

Блок литиум-ионных аккумуляторов

Блок литиум-ионных аккумуляторов BP-232N емкостью 2000 mAЧ обеспечивает до 14 часов работы в режиме передача:прием:ожидание=5:5:90. Принцип крепления аккумулятора на двух полозьях надежно фиксирует его на трансивере. А опциональный корпус для аккумуляторов BP-240 позволит вам, в случае необходимости, сформировать аварийный комплект питания.

Встроены все наиболее популярные сигнальные системы

Трансиверы серии IC-F3161 снабжены 2-тоновой, 5-тоновой , CTCSS , DTCS и MDC сигнальными системами для организации групповых коммуникаций и селективных вызовов. Трансиверы серии IC-F3161 способны декодировать десять 2-тоновых кодов или восемь 5-тоновых кодов в канале. Вы можете запрограммировать выполнение различных действий при приеме соответствующего кода, включая функцию обратного вызова, генерацию тональных сигналов, автоматического перехода на передачу, индикации пиктограмм, деактивации трансивера и т.д.

Работа в смешанном LTR/конвенциональном режиме

Трансиверы серии IC-F3161 предусматривают работу в смешанном LTR/конвенциональном режиме. Групповые, селективные (DTMF) и телефонные вызовы совершаются в LTR режиме.

Прочие функции

512 каналов памяти организованных в 128 зон.
8 ячеек памяти DTMF автодозвона
Режимы пониженной мощности 2 уровней
Ввод пароля при включении питания
Функции блокировки занятого канала и репитера
Функции идентификации и деактивации для отключения утерянного или украденного оборудования по эфиру
Функция конфиденциальной работы позволяет временно отключить подсветку светодиодов и генерацию тональных сигналов
Уровень излучаемой мощности 5 Вт VHF и UHF.
Обновляемое встроенное программное обеспечение ("прошивка")

Характеристики

Основные

			IC-F3161T/S	IC-F4161T/S
Диапазон частот (в зависимости от версии)			136–174 МГц	400-470 МГц 450-512 МГц
Количество каналов			512 каналов/128 зон
Интервал каналов (в зависимости от версии)			12.5/25, 15/30 6.25 кГц	12.5/25 6.25 кГц
Тип излучения			16K0F3E, 11K0F3E, 11K0F7E/D, 8K50F3E, 8K10F1E/D, 4K00F1E/D* (* Цифровой)
Потребляемый ток	Tx		1.5A	1.8A
	Rx	Режим ожидания	150мА	140мА
	Rx	Макс. аудио	600мА
Размеры (без учета выступающих частей; Ш×В×Т)			53×136×38.9 мм 2.09×5.35×1.52 (с BP-232H)
Вес (приблиз.)			340г; 12.0oz (с BP-232N)

Передатчик

	IC-F3161T/S	IC-F4161T/S
Выходная мощность	5Вт
Побочное излучения	75дБ
Стабильность частоты	±1.0ppm
Гармонические искажения аудио	3% типичный 40% отклонение
FM шум и помехи	46дБ (W) 40дБ (N)

Приемник

	IC-F3161T/S	IC-F4161T/S
Чувствительность 12дБ SINAD	0.25мкВ
Избирательность по соседнему каналу (W/N)	75/68дБ
AF выходная мощность (на 5% искажений при нагрузке 8 Ом)	500мВт

Функции для сравнения

		IC-F3161T/S IC-F4161T/S
Количество слотов		2*
CTCSS/ DTCS	кодер	Доступно
CTCSS/ DTCS	декодер	Доступно
2-Tone	кодер	Доступно
2-Tone	декодер	Доступно
5-Tone	кодер	Доступно
5-Tone	декодер	Доступно
DTMF автодозвон		Доступно
DTMF декодер		Доступно
Голосовой скремблер	Инверсионный	Доступно
	Инверсия спектра	UT-109R
	Ролинговый	UT-110R
APCO P25		-
AES шифрование		-
DES шифрование		-
FIPS 140-2 Level 1		-
IDAS		UT-126H
MPT 1327		-
MDC 1200		Доступно
LTR™ trunking		Доступно
Функция человек упал		UT-124R
Взрывобезопасность		-
Колебания		-
Запись голоса		-

* Один для цифрового модуля UT-126H и один для другой платы.

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

Стандарт	MIL-810 F Method, Proc.
Нижний предел давления при хранении	500.4 I
Нижний предел давления при использовании	500.4 II
Максимальная температура хранения	501.4 I
Максимальная температура эксплуатации	501.4 II
Минимальная температура хранения	502.4-3 I
Минимальная температура эксплуатации	502.4-3 II
Тепловой удар	503.4 I
Солнечное излучение	505.4 I
Защита от дождя	506.4 I
Соляной туман	509.4
Пылезащита	510.4 I
Колебания	514.5 I
Противоударность	516.5 I

Также встречается эквивалент MIL-STD-810 -C, -D и -E.

Стандартная защита
Пыль и Вода	IP55 (Пылезащита и водонепроницаемость)

Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.

Опции

Батареи

BP-230N

(Li-Ion)
7.4В/980мАч

BP-232H

(Li-Ion)
7.4В/2300мАч

Футляр для аккумуляторов

BP-240

AAA(LR03)×6 ячеек

Зарядки

BC-119N Быстрое зарядное устройство (требуется AD-106)	BC-121N Быстрое 6-ти местное зарядное (требуется AD-106)	BC-197 Быстрое 6-ти местное зарядное	BC-160 Быстрое зарядное устройство
BC-171 Регулярное зарядное устройство

Адаптер зарядного устройства

AD-106

(Используйте для BC-119N/BC-121N)

AD-122*

(Используйте для BC-197)

* AD-122 зарядное устройство поставляется в комплекте с BC-197, в зависимости от версии BC-197.

Адаптер переменного/постоянного тока

BC-145SA

(Используйте для BC-119N)

BC-147SA

(Используйте для BC-171)

BC-157S

(Используйте для BC-121N)

BC-123S

(Используйте для BC-160)

Микрофоны

HM-131SC	HM-159SC	HM-168 IPX7	HM-169 IP57
HM-170GP С GPS приемником IP57

Гарнитуры

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-4SC или VS-1SC)

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для VS-4SC или VS-1SC)

HS-97

Лорингофонный микрофон
(Используйте для VS-4SC или VS-1SC)

РТТ кабель

VS-4SC

VOX/PTT Кабель

VS-1SC

Наушники

SP-13

SP-27

(Используйте для AD-52)

Адаптер для наушников

AD-52

Клипсы

MB-93

Поворотного типа

MB-94

Тип крокодил

MB-94R

Крепления на ремень

MB-96N

Поворотного типа. MB-86 и MB-93 шарнир в комплекте поставки.

MB-96F

Фиксированое

MB-96FL

Удлиненного типа

Скоба зарядного устройства

MB-130

для использования с BC-160.

DC Кабель питания

OPC-656

12–20В DC кабель
(Используйте для BC-121N)

Антенны

FA-SC25V 136-150МГц	FA-SC55V 150-174МГц	FA-SC25U 400-430МГц	FA-SC57U 430-470МГц
FA-SC72U 470-520МГц	FA-SC04U 330-380МГц	FA-SC03U 380-430МГц

Гибкие Антенны

FA-SC61VC

136-174МГц

FA-SC61US

380-520МГц

Укороченные Антенны

FA-SC56VS

150-162МГц

FA-SC57VS

160-174МГц

FA-SC73US

450-490МГц

Дополнительные модули

UT-109R

Голосовой скремблер
(Инверсия спектра)

UT-110R

Голосовой скремблер
(Ролинговый)

UT-124R

модуль функции человек упал

UT-126H

IDAS цифровой модуль

ICOM IC-F3161T/S, ICOM IC-F4161T/S (FM Approved version)

IC-F3161T

IC-F3161S

IC-F4161T

IC-F4161S

PDF

БРОШЮРА Pdf

Описание

Цифровая многорежимная портативная конвенциональная радиостанция

Соответствие стандарту IP54/55 на водо- и пыленепроницаемость

Блок литиум-ионных аккумуляторов

Встроены все наиболее популярные сигнальные системы

Работа в смешанном LTR/конвенциональном режиме

Прочие функции

512 каналов памяти организованных в 128 зон.
8 ячеек памяти DTMF автодозвона
Режимы пониженной мощности 2 уровней
Ввод пароля при включении питания
Функции блокировки занятого канала и репитера
Функции идентификации и деактивации для отключения утерянного или украденного оборудования по эфиру
Функция конфиденциальной работы позволяет временно отключить подсветку светодиодов и генерацию тональных сигналов
Уровень излучаемой мощности 5 Вт VHF и UHF.
Обновляемое встроенное программное обеспечение ("прошивка")

Характеристики

Основные

			IC-F3161T/S	IC-F4161T/S
Диапазон частот (в зависимости от версии)			136–174 МГц	400-470 МГц 450-512 МГц (USA) 450-520 МГц (GEN)
Количество каналов			512 каналов/128 зон
Интервал каналов (в зависимости от версии)			12.5/25, 15/30 кГц	12.5/25 кГц
Тип излучения			16K0F3E, 11K0F3E, 11K0F7E/D, 8K50F3E, 8K10F1E/D
Потребляемый ток	Tx		1.5A	1.8A
	Rx	Режим ожидания	150мА	140мА
	Rx	Макс. аудио	600мА
Размеры (без учета выступающих частей; Ш×В×Т)			53×136×38.9 мм 2.09×5.35×1.53
Вес (приблиз.)			340г; 12.0oz (с BP-232FM)

Передатчик

	IC-F3161T/S	IC-F4161T/S
Выходная мощность	5Вт
Побочное излучения	75дБ
Стабильность частоты	±1.0ppm
Гармонические искажения аудио	3% типичный 40% отклонение
FM шум и помехи	46дБ (W) 40дБ (N)

Приемник

	IC-F3161T/S	IC-F4161T/S
Чувствительность 12дБ SINAD	0.25мкВ
Избирательность по соседнему каналу (W/N)	75/68дБ
AF выходная мощность (на 5% искажений при нагрузке 8 Ом)	500мВт

Функции для сравнения

		IC-F3161T/S IC-F4161T/S
Количество слотов		-
CTCSS/ DTCS	кодер	Доступно
CTCSS/ DTCS	декодер	Доступно
2-Tone	кодер	Доступно
2-Tone	декодер	Доступно
5-Tone	кодер	Доступно
5-Tone	декодер	Доступно
DTMF автодозвон		Доступно
DTMF декодер		Доступно
Голосовой скремблер	Инверсионный	Доступно
	Инверсия спектра	-
	Ролинговый	-
APCO P25		-
AES шифрование		-
DES шифрование		-
FIPS 140-2 Level 1		-
IDAS		-
MPT 1327		-
MDC 1200		Доступно
LTR™ trunking		Доступно
Функция человек упал		-
Взрывобезопасность		-
Колебания		-
Запись голоса		-

Применяемые военными США спецификации

Стандарт	MIL-810 F Method, Proc.
Нижний предел давления при хранении	500.4 I
Нижний предел давления при использовании	500.4 II
Максимальная температура хранения	501.4 I
Максимальная температура эксплуатации	501.4 II
Минимальная температура хранения	502.4 I
Минимальная температура эксплуатации	502.4 II
Тепловой удар	503.4 I
Солнечное излучение	505.4 I
Защита от дождя	506.4 I
Соляной туман	509.4
Пылезащита	510.4 I
Колебания	514.5 I
Противоударность	516.5 I

Также встречается эквивалент MIL-STD-810 -C, -D и -E.

Стандартная защита
Пыль и Вода	IP55 (Пылезащита и водонепроницаемость)

Опции

Батарея

BP-232FM*

(Li-Ion)
7.4В/1900мАч (min.),
2000мАч

Зарядки

BC-119N** Быстрое зарядное устройство (требуется AD-106)	BC-121N** Быстрое 6-ти местное зарядное (требуется AD-106)	BC-197** Быстрое 6-ти местное зарядное	BC-160** Быстрое зарядное устройство
BC-171** Регулярное зарядное устройство

Адаптер зарядного устройства

AD-106

(Используйте для BC-119N/BC-121N)

AD-122***

(Используйте для BC-197)

Адаптер переменного/постоянного тока

BC-145SA

(Используйте для BC-119N)

BC-147SA

(Используйте для BC-171)

BC-157S

(Используйте для BC-121N)

BC-123S

(Используйте для BC-160)

Микрофон

HM-169IS

IP57

Гарнитуры

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-1SC)

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для VS-1SC)

HS-97

Лорингофонный микрофон
(Используйте для VS-1SC)

VOX/PTT Кабель

VS-1SC

Клипсы

MB-93

Поворотного типа

MB-94

Тип крокодил

Крепления на ремень

MB-96N

Поворотного типа. MB-86 и MB-93 шарнир в комплекте поставки.

MB-96F

Фиксированое

Антенны

FA-SC25V 136-150МГц	FA-SC55V 150-174МГц	FA-SC25U 400-430МГц	FA-SC57U 430-470МГц
FA-SC72U 470-520МГц

Гибкие Антенны

FA-SC61VC

136-174МГц

FA-SC61UC

380-520МГц

*Не заряжайте BP-232FM во взрывоопасной атмосфере.
**Никогда не заряжайте BP-232FM (с или без приемопередатчика) во взрывоопасной атмосфере.
Дополнительные зарядные устройства батареи не утверждены как взрывобезопасные.
*** AD-122 зарядное устройство поставляется в комплекте с BC-197, в зависимости от версии BC-197.

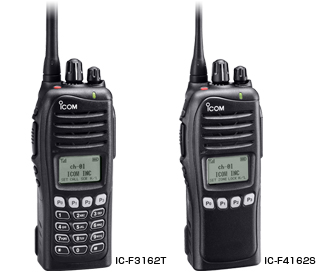

ICOM IC-F3162T/S, ICOM IC-F4162T/S

IC-F3162T

IC-F3162S

IC-F4162T

IC-F4162S

PDF

СКАЧАТЬ ИНСТРУКЦИЮ

БРОШЮРА

Описание

Компания Icom предлагает новые модели цифровых радиостанций. Отличительная особенность — они имеют возможность работы в различных режимах: мультисайтовом конвенциональном, одно- и мультисайтовом транкинговом режимах в системе цифровой радиосвязи dPMR.

Радиостанции имеют разнообразный сигналинг,

широкий диапазон рабочих частот, 512 каналов, разделенных на 128 зон, Li-Ion аккумулятор повышенной емкости с рабочей температурой до –30°С.

Радиостанциями комфортно пользоваться в течение длительного времени,

они имеют небольшой вес и поликарбонатный корпус эргономичной обтекаемой формы. Прочная конструкция на основе алюминиевого каркаса-шасси, жесткое крепление аккумулятора за счет двойных полозьев и фиксации защелкой обеспечивают их надежную эксплуатацию в различных средах. Радиостанции отвечают требованиям IP55 защиты от пыли и влаги. Информация для пользователя

Радиостанции имеют большой (32 х 18 мм) точечно-матричный ЖК-дисплей,

обеспечивающий четкое изображение символов и букв верхнего и нижнего регистров. В верхней строке отображаются служебные символы, наличие и уровень принимаемого сигнала, емкость аккумулятора. Нижние две строки предназначены для вывода текстовой информации и сообщений. В четвертой, нижней строке отображаются функции, присвоенные кнопкам [Р0]–[Р3].

В радиостанциях имеются 10 режимов сканирования,

включая приоритетное и двойное приоритетное сканирование, а также режим избирательного сканирования, при котором автоматически осуществляется проверка и измерение мощности уровня сигнала ретрансляторов и осуществляется оптимальный выбор базовой станции с максимальным уровнем сигнала.

Радиостанции имеют:

встроенный компандер и стандартный скремблер инверсного типа;

временное отключение подсветки индикаторов, светодиодов и звуковых сигналов при активации функции конфиденциальности;

8 каналов памяти с автонабором DTMF;

2-шаговую установку режима пониженной мощности; ввод пароля при включении питания;

встроенный индивидуальный серийный номер (ESN);

возможность производить апгрейды через Flash CPU.

В радиостанциях применен внутренний 40-контактный разъем для дополнительного модуля, например, скремблера UT109R или UT-110R. Антенны и Li-Ion аккумуляторы используются тех же типов, что и в радиостанциях серий IC-F16 / F26, IC-F33 / F43. Для организации групповых коммуникаций и селективных вызовов радиостанции имеют встроенные кодеры / декодеры 2 / 5-тоновой сигнальной системы, CTCSS и DTCS. Сорок пар CTCSS / DTCS каналов памяти программируются независимо от рабочих каналов связи. В одном канале возможно декодирование до десяти 2-тоновых и восьми 5-тоновых кодов.

Характеристики

Основные

			IC-F3162T/S	IC-F4162T/S
Диапазон частот (в зависимости от версии)			136–174 МГц	400–470 МГц
Количество каналов			512 каналов/128 зон
Интервал каналов (в зависимости от версии)			25/20/12.5кГц 6.25кГц
Тип излучения			16K0F3E, 14K0F3E 8K50F3E, 4K00F1E/D* (* Цифровой)
Потребляемый ток	Tx		1.5A	1.8A
	Rx	Режим ожидания	100мА	100мА
	Rx	Макс. аудио	600мА
Размеры (без учета выступающих частей; Ш×В×Т)			53×136×38.5 мм
Вес (приблиз.)			340г (с BP-232N)

Передатчик

	IC-F3162T/S	IC-F4162T/S
Выходная мощность	5Вт
Побочное излучения	0.25мкВт (≦1ГГц)
Стабильность частоты	±1.0ppm
Гармонические искажения аудио	3% типичный 40% отклонение

Приемник

	IC-F3162T/S	IC-F4162T/S
Чувствительность 20дБ SINAD	-4dBµV
Избирательность по соседнему каналу (W/M/N)	75/75/68дБ
AF выходная мощность (на 5% искажений при нагрузке 8 Ом)	500мВт

Функции для сравнения

		IC-F3162T/S IC-F4162T/S
Количество слотов		2*
CTCSS/ DTCS	кодер	Доступно
CTCSS/ DTCS	декодер	Доступно
2-Tone	кодер	Доступно
2-Tone	декодер	Доступно
5-Tone	кодер	Доступно
5-Tone	декодер	Доступно
DTMF автодозвон		Доступно
DTMF декодер		Доступно
Голосовой скремблер (Аналог)	Инверсионный	Доступно
	Инверсия спектра	UT-109R
	Ролинговый	UT-110R
IDAS dPMR	Tier 2 Mode1/2	-
IDAS dPMR	Tier 2 Mode 3	-
IDAS NXDN	Обычный	UT-126H
	Single-site type D trunking	UT-126H
	Multi-site type D trunking	UT-126H
MPT 1327		-
BIIS 1200		Доступно
MDC 1200		Доступно
LTR™ trunking		Доступно
Функция человек упал		UT-124R
Взрывобезопасность		-
Колебания		-
Запись голоса		-

* Один для цифрового модуля UT-126H и один для другой платы.

Применяемые военными США спецификации

Стандарт	MIL-810 F Method, Proc.
Нижний предел давления при хранении	500.4 I
Нижний предел давления при использовании	500.4 II
Максимальная температура хранения	501.4 I
Максимальная температура эксплуатации	501.4 II
Минимальная температура хранения	502.4 I
Минимальная температура эксплуатации	502.4 II
Тепловой удар	503.4 I
Солнечное излучение	505.4 I
Защита от дождя	506.4 I
Соляной туман	509.4
Пылезащита	510.4 I
Колебания	514.5 I
Противоударность	516.5 I

Также встречается эквивалент MIL-STD-810 -C, -D и -E.

Стандартная защита
Пыль и Вода	IP55 (Пылезащита и водонепроницаемость)

Опции

Батареи

BP-230N

(Li-Ion)
7.4В/950мАч (min.),
980мАч

BP-232N

(Li-Ion)
7.4В/1900мАч
(min.),
2000мАч

BP-232H

(Li-Ion)
7.4В/2250мАч
(min.),
2300мАч

Футляр для аккумуляторов

BP-240

AAA(LR03)×6 ячеек

Зарядки

BC-119N Быстрое зарядное устройство (требуется AD-106)	BC-121N Быстрое 6-ти местное зарядное (требуется AD-106)	BC-160 Быстрое зарядное устройство	BC-171 Регулярное зарядное устройство
BC-197 Быстрое мультизарядное устройство AD-122 поставляется с BC-197 в зависимости от версии.

Адаптер зарядного устройства

AD-106

(Используйте для BC-119N/BC-121N)

AD-122

(Используйте для BC-197)
AD-122 поставляется с BC-197 в зависимости от версии.

Адаптер переменного/постоянного тока

BC-145SA

(Используйте для BC-119N)

BC-147SA

(Используйте для BC-171)

BC-157S

(Используйте для BC-121N)

BC-123S

(Используйте для BC-160)

Микрофоны

HM-131SC	HM-159SC	HM-168 IPX7	HM-169 IP57
HM-170GP С GPS приемником IP57

Гарнитуры

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-4SC или VS-1SC)

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для VS-4SC или VS-1SC)

HS-97

Лорингофонный микрофон
(Используйте для VS-4SC или VS-1SC)

РТТ кабель

VS-4SC

VOX/PTT Кабель

VS-1SC

Наушники

SP-13

(Используйте для AD-52)

SP-27

(Используйте для AD-52)

Адаптер для наушников

AD-52

Клипсы

MB-93

Поворотного типа

MB-94

Тип крокодил

MB-94R

Тип крокодил

Крепления на ремень

MB-96N

Поворотного типа. MB-86 и MB-93 шарнир в комплекте поставки.

MB-96F

Фиксированое

MB-96FL

Удлиненного типа

Скоба зарядного устройства

MB-130

для использования с BC-160.

Кабели постоянного тока

OPC-656

12–20В DC кабель
(Для использования с BC-121N или BC-197)

OPC-515L

(Для использования с BC-119N)

Автомобильная зарядка

CP-23L

(Для использования с BC-119N)

Антенна

FA-SC25V

136-150МГц

FA-SC55V

150-174МГц

FA-SC25U

400-430МГц

FA-SC57U

430-470МГц

Гибкие Антенны

FA-SC61VC

136-174МГц

FA-SC61US

380-520МГц

Укороченные Антенны

FA-SC56VS

150-162МГц

FA-SC57VS

160-174МГц

FA-SC73US

450-490МГц

Дополнительные модули

UT-109R

Модуль шифратора телефонных сигналов
(Инверсия спектра)

UT-110R

Модуль шифратора телефонных сигналов
(Ролинговый)

UT-126H

NXDN CAI-based
IDAS цифровой модуль

UT-124R

модуль функции человек упал

ICOM IC-F3163T/S, ICOM IC-F4163T/S

IC-F3163T

IC-F3163S

IC-F4163T

IC-F4163S

PDF

СКАЧАТЬ ИНСТРУКЦИЮ

БРОШЮРА

Описание

LTR™/CONVENTIONAL/ DIGITAL* MULTI-MODE LAND MOBILE!

Designed and built for advanced communication needs, the ICF3163 series handhelds are feature-rich with built-in multiple signalings and LTR™ trunking capability. Two optional slots support numerous extension capabilities including IDAS digital operation*.

* Уже установлен in IC-F3161DT/DS, F4161DT/DS. Optional UT-126H required.

Basic LTR™ mode operation

Group, selective, and phone call are available in LTR™ mode.

512 memory каналов with 128 зон

The 512 memory channel capacity with 128 зон allows you to divide and store a variety of channel groupings for versatile and efficient fleet management.

IDAS, 6.25кГц digital mode ready

The IDAS 6.25кГц digital mode is available with the optional UT-126H digital unit.

Dot matrix, multi-function LCD

The IC-F3163 series has a large dot matrix display to show information with high resolution characters. The display setting is programmable to show one line and 12 characters, или two lines and 24 characters. The bottom row shows assigned functions to the [P0] to [P3] buttons.

Voting scanning (Аналог mode only)

The Voting scan detects the signal strength level of repeater sites and automatically selects the strongest station, useful for roaming between 2 или more repeater sites. Once you program for voting mode in a memory zone, you can easily start voting mode operation by changing the zone setting.

Loud audio output with BTL amp

The IC-F3163 series employs a BTL amplifier that increases the audio output and the built-in audio compander provides clear, low noise communications.

Other features

Built-in inversion type voice scrambler and optional UT-109R and UT-110R for higher security
Inversion type voice scrambler is not compatible with UT-109/UT-110 voice scrambler.
The mode independent setting automatically selects the scanning list, according to the operating channel
Nuisance delete
MDC 1200 compatible
IP55 dust-protection and water jet resistance
Optional man down unit, UT-124R and lone worker function
Embedded ESN (Electronic serial number) and more...

Характеристики

Основные

			IC-F3163T/S	IC-F4163T/S
Диапазон частот (в зависимости от версии)			136–174 МГц	400–470 МГц 450–520 МГц
Количество каналов			512 каналов/128 зон
Интервал каналов (в зависимости от версии)			12.5/25, 15/30 6.25 кГц	12.5/25 6.25 кГц
Тип излучения			16K0F3E, 11K0F3E, 11K0F7E/D, 8K50F3E, 8K10F1E/D, 4K00F1E/D* (* Цифровой)
Потребляемый ток	Tx		1.5A	1.8A
	Rx	Режим ожидания	150мА	140мА
	Rx	Макс. аудио	600мА
Размеры (без учета выступающих частей; Ш×В×Т)			53×136×38.9 мм
Вес (приблиз.)			340г (с BP-232N)

Передатчик

	IC-F3163T/S	IC-F4163T/S
Выходная мощность	5Вт
Побочное излучения	75дБ
Стабильность частоты	±1.0ppm
Гармонические искажения аудио	3% типичный 40% отклонение
FM шум и помехи	46дБ (W) 40дБ (N)

Приемник

	IC-F3163T/S	IC-F4163T/S
Чувствительность 12дБ SINAD	0.25мкВ
Избирательность по соседнему каналу (W/N)	75/68дБ
AF выходная мощность (на 5% искажений при нагрузке 8 Ом)	500мВт

Функции для сравнения

		IC-F3163T/S IC-F4163T/S
Количество слотов		2*
CTCSS/ DTCS	кодер	Доступно
CTCSS/ DTCS	декодер	Доступно
2-Tone	кодер	Доступно
2-Tone	декодер	Доступно
5-Tone	кодер	Доступно
5-Tone	декодер	Доступно
DTMF автодозвон		Доступно
DTMF декодер		Доступно
Голосовой скремблер	Инверсионный	Доступно
	Инверсия спектра	UT-109R
	Ролинговый	UT-110R
APCO P25 цифр.		-
AES шифрование		-
DES шифрование		-
FIPS 140-2 Level 1		-
IDAS цифр.		UT-126H
MPT 1327		-
MDC 1200		Доступно
LTR™ trunking		Доступно
Функция человек упал		UT-124R
Взрывобезопасность		-
Колебания		-
Запись голоса		-

* Один для цифрового модуля UT-126H и один для дополнительной платы.

Применяемые военными США спецификации

Стандарт	MIL-810 F Method, Proc.
Нижний предел давления при хранении	500.4 I
Нижний предел давления при использовании	500.4 II
Максимальная температура хранения	501.4 I
Максимальная температура эксплуатации	501.4 II
Минимальная температура хранения	502.4 I
Минимальная температура эксплуатации	502.4 II
Тепловой удар	503.4 I
Солнечное излучение	505.4 I
Защита от дождя	506.4 I
Соляной туман	509.4
Пылезащита	510.4 I
Колебания	514.5 I
Противоударность	516.5 I

Также встречается эквивалент MIL-STD-810 -C, -D и -E.

Стандартная защита
Пыль и Вода	IP55 (Пылезащита и водонепроницаемость)

Опции

Батареи

BP-230N

(Li-Ion)
7.4В/950мАч (min.),
980мАч

BP-232N

(Li-Ion)
7.4В/1900мАч
(min.),
2000мАч

BP-232H

(Li-Ion)
7.4В/2250мАч (min.),
2300мАч

Футляр для аккумуляторов

BP-240

AAA(LR03)×6 ячеек

Зарядки

BC-119N Быстрое зарядное устройство (требуется AD-106)	BC-121N Быстрое 6-ти местное зарядное (требуется AD-106)	BC-197 Быстрое 6-ти местное зарядное	BC-160 Быстрое зарядное устройство
BC-171 Регулярное зарядное устройство

Адаптер зарядного устройства

AD-106

(Используйте для BC-119N/BC-121N)

AD-122*

(Используйте для BC-197)

* AD-122 зарядное устройство поставляется в комплекте с BC-197, в зависимости от версии BC-197.

Адаптер переменного/постоянного тока

BC-145SA

(Используйте для BC-119N)

BC-147SA

(Используйте для BC-171)

BC-157S

(Используйте для BC-121N)

BC-123S

(Используйте для BC-160)

Микрофоны

HM-131SC	HM-159SC	HM-168 IPX7	HM-169 IP57
HM-170GP С GPS приемником IP57

Гарнитуры

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-4SC или VS-1SC)

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для VS-4SC или VS-1SC)

HS-97

Лорингофонный микрофон
(Используйте для VS-4SC или VS-1SC)

РТТ кабель

VS-4SC

VOX/PTT Кабель

VS-1SC

Наушники

SP-13

(Используйте для AD-52)

SP-27

(Используйте для AD-52)

Адаптер для наушников

AD-52

Клипсы

MB-93

Поворотного типа

MB-94

Тип крокодил

MB-94R

Тип крокодил

Крепления на ремень

MB-96N

Шарнирного типа. MB-93 поставляется с шарнирными соединениями.

MB-96F

Фиксированое

MB-96FL

Удлиненного типа

Скоба зарядного устройства

MB-130

для использования с BC-160.

DC Кабель питания

OPC-656

12–20В DC кабель
(Используйте для BC-121N или BC-197)

Антенна

FA-SC25V 136-150МГц	FA-SC55V 150-174МГц	FA-SC25U 400-430МГц	FA-SC57U 430-470МГц
FA-SC72U 470-520МГц

Гибкие Антенны

FA-SC61VC

136-174МГц

FA-SC61US

380-520МГц

Укороченные Антенны

FA-SC56VS

150-162МГц

FA-SC57VS

160-174МГц

FA-SC73US

450-490МГц

Дополнительные модули

UT-109R

Модуль шифратора телефонных сигналов
(Инверсия спектра)

UT-110R

Модуль шифратора телефонных сигналов
(Ролинговый)

UT-126H

IDAS цифровой модуль

UT-124R

модуль функции человек упал

ICOM IC-F50V, ICOM IC-F60V

IC-F50V

IC-F60V

PDF

СКАЧАТЬ ИНСТРУКЦИЮ

БРОШЮРА

Описание

Функция вибровызова

При приеме заранее определенного 2-тонового/5-тонового коды или вызова от определенного пользователя в режиме MDC трансивер генерирует вибровызов достаточной мощный, чтобы можно было почувствовать его, даже под теплой одеждой.

Запись голосового сигнала длительностью до 8минут

При приеме заранее определенного 2-тонового/5-тонового коды или вызова от определенного пользователя в режиме MDC трансивер автоматически начинает вести запись принимаемого сообщения. Теперь вы не пропустите важный вызов, даже если временно будете вдали от радиостанции. Кроме этого, вы можете инициировать процесс записи принимаемого сигнала и вашего сеанса передачи вручную. Максимальная продолжительность записи 8минут или 48вызовов по 10секунд.

Мощность аудио выхода 700мВт

Трансивер IC-50V снабжен встроенный BTL усилителем, который обеспечивает до 700мВт выходной аудио мощности. Встроенный аудио компандер обеспечивает максимальную разборчивость, минимальный уровень шумов и превосходное качество сигнала.

Функция дистанционной проверки

Если трансивер не используется в течение заданного времени (от 1минуты до 255минут), то он генерирует звуковой сигнал и требует от оператора нажатия аварийно кнопки. Если аварийная кнопка не будет нажата в течение заданного времени (1-255минут), то автоматически будет передан аварийный сигнал, который может предупредить сотрудников или диспетчера о том, что у конкретного пользователя имеются проблемы.

Спецификация IP67на пыле- и водонепроницаемость

Трансивер IC-F50V имеет превосходные характеристики по защите от пыле- и водопроницаемости, соответствующие стандарту IP67. Допускается погружение трансивера в воду на глубину до 1метра на время не более 30минут. Корпус трансивер разработан таким образом, чтобы предотвратить проникновение пыли или песка во внутренние области устройства.

Все наиболее популярные сигнальные системы

Использование 2-x/5-ти тоновых сигнальных систем, а также CTCSS и DTCS позволяет организовать собственные группы абонентов и скрыть голосовой трафик других групп от пользователя. Кроме этого вы можете использовать систему селективных вызовов. До 102-х тоновых и 85-тоновых кодов может быть декодировано в одном канале памяти.. Если принят соответствующий код, то станция может активизировать необходимую функцию:

Индикация звонка

Ответ

Ошеломление/отключение/восстановление работы

Генерация тонального сигнала

Автоматическая работа на передачу

Запись принимаемого сообщения

Виброзвонок.

Совместимость с MDC 1200

Встроенная поддержка MDC сигналов обеспечивает работу следующих функций селективного вызова и цифровой ANI.

PTT ID

Проверка трансивера

ID вызывающей станции

Предупреждение о вызове

Селективный вызов

Аварийный вызов, аварийный контроль с микрофона

500условных обозначений

Статус/сообщение.

Функции ошеломления/восстановления работы.

Сканирование в зависимости от выбранного режима

Данный режим предусматривает сканирование рабочих каналов в зависимости от установленного первоначально. Если пользователь меняет рабочий канал, то список сканируемых каналов также изменяется. Это очень удобно при перемещении в другую рабочую область. Вам нужно прости изменить стартовый канал, чтобы получить другой список сканируемых каналов.

Компактный корпус

Компактный корпус 56х 97х 36.4мм прочной конструкции соответствует спецификациям стандарта MIL.

Блок литиум-ионных аккумуляторов

Блок литиум-ионных аккумуляторов 1700мАч BP-227обеспечивает практически 10часов рабочего времени в режиме передача: прием : ожидание = 5: 5: 90.

Характеристики

Основные

			IC-F50V	IC-F60V
Диапазон частот (в зависимости от версии)			136–174 МГц	400–470 МГц 450–512 МГц (USA) 450–520 МГц (GEN)
Количество каналов			128 каналов/8 зон
Интервал каналов (в зависимости от версии)			12.5/25, 15/30 кГц	12.5/25 кГц
Тип излучения			16K0F3E, 11K0F3E
Потребляемый ток	Tx		1.8A
	Rx	Режим ожидания	85мА
	Rx	Макс. аудио	500мА
Размеры (без учета выступающих частей; Ш×В×Т)			56×97×36.4 мм; 2.2 × 3.82 × 1.43
Вес (приблиз.)			280/284г; 9.9/10.0oz (с BP-227, V/U)

Передатчик

	IC-F50V	IC-F60V
Выходная мощность	5Вт	4Вт
Побочное излучения	70дБ (min.)
Стабильность частоты	±2.5ppm
Гармонические искажения аудио	3% типичный 40% отклонение
FM шум и помехи	46дБ (W) 40дБ (N)

Приемник

	IC-F50V	IC-F60V
Чувствительность на 12дБ SINAD	0.25мкВ
Избирательность по соседнему каналу (W/N)	75/65дБ
AF выходная мощность (на 5% искажений при нагрузке 8 Ом)	700мВт (тип., Внешний динамик)

Функции для сравнения

		IC-F50V IC-F60V
Количество слотов		-
CTCSS/ DTCS	кодер	Доступно
CTCSS/ DTCS	декодер	Доступно
2-Tone	кодер	Доступно
2-Tone	декодер	Доступно
5-Tone	кодер	Доступно
5-Tone	декодер	Доступно
DTMF автодозвон		Доступно
DTMF декодер		-
Голосовой скремблер	Инверсионный	Доступно
	Инверсия спектра	-
	Ролинговый	-
APCO P25 цифр.		-
AES шифрование		-
DES шифрование		-
FIPS 140-2 Level 1
IDAS цифр.		-
MPT 1327		-
MDC 1200		Доступно
LTR™ trunking		-
Функция человек упал		-
Взрывобезопасность		-
Колебания		Доступно*
Запись голоса		Доступно*

* В зависимости от версии.
Голосовой скремблер инверсионного типа не совместим с голосовым скремблером UT-109/UT-110.

Применяемые военными США спецификации

Стандарт	MIL-810 F Method, Proc.
Нижний предел давления при хранении	500.4 I
Нижний предел давления при использовании	500.4 II
Максимальная температура хранения	501.4 I
Максимальная температура эксплуатации	501.4 II
Минимальная температура хранения	502.4 I
Минимальная температура эксплуатации	502.4 II
Тепловой удар	503.4 I
Солнечное излучение	505.4 I
Защита от дождя	506.4 I
Соляной туман	509.4
Пылезащита	510.4 I
Колебания	514.5 I
Противоударность	516.5 I

Также встречается эквивалент MIL-STD-810 -C, -D и -E.

Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.

Опции

Батарея

BP-227

(Li-Ion)
7.4В/1850мАч
(min.),
1950мАч

Футляр для аккумуляторов

BP-226

AA(LR6)×5 ячеек

Зарядки

BC-119N

Быстрое зарядное устройство
(требуется AD-100)

BC-121N

Быстрое 6-ти местное зарядное
(требуется AD-100)

BC-152

Регулярное зарядное устройство

BC-190

Быстрое зарядное устройство

Адаптер зарядного устройства

AD-100

(Используйте для BC-119N/BC-121N)

Адаптер переменного/постоянного тока

BC-145S

16В/1A
(Используйте для BC-119N)

BC-147S

1200мА/200мА
(Используйте для BC-152)

BC-157S

12В/6.6A
(Используйте для BC-121N)

BC-123S

12V/1A
(Используйте для BC-190)

Микрофоны

HM-138

Эквивалентен IPX7 водонепроницаемый.

HM-168

IPX7

HM-169

IP57

HM-170GP

С GPS приемником IP57

Гарнитуры

HS-94*

(Используйте для VS-1SC)

HS-95*

(Используйте для VS-1SC)

HS-97*

(Используйте для VS-1SC)

VOX/PTT Кабель

VS-1SC

Клипсы

MB-86

Поворотного типа

MB-98

Тип крокодил

Крепления на ремень

MB-96N

Поворотного типа. MB-86 и MB-93 шарнир в комплекте поставки.

MB-96F

Фиксированое

MB-96FL

Удлиненного типа

Скоба зарядного устройства

MB-130

Для использования с BC-190.

DC Кабель питания

OPC-656

12–20В DC кабель
(Используйте для BC-121N)

Антенны

FA-S24V 136-150МГц	FA-S59V 150-174МГц	FA-S27U 400-470МГц	FA-S56U 450-520МГц
FA-S74U 490-520МГц

Укороченные Антенны

FA-S62VS

150-162МГц

FA-S63VS

160-174МГц

FA-S57US

450-490МГц

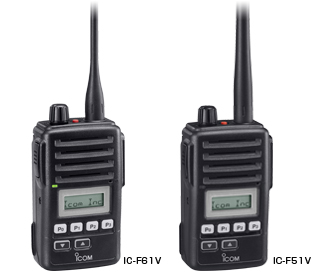

ICOM IC-F51V, ICOM IC-F61V

IC-F51V

IC-F61V

PDF

БРОШЮРА

Описание

NEVER MISS IMPORTANT CALLS

The IC-F51V series offers loud 700мВт audio, vibration alert and voice recorder functions that let you catch every call. Furthermore, the IC-F50V offers a compact dust and waterproof package that provides reliable communications, and is easy to use in nearly any environment.

Колебания function

When a pre-programmed 2-tone/5-tone code или call from a specific group user (BIIS mode only) is received, the radio vibrates powerfully enough to be felt through heavy clothing.

8 minute voice recorder

When a pre-programmed 2-tone/5-tone code или a call from a specific group user (BIIS mode only) is received, the voice recorder automatically starts recording the incoming message. You will not miss an important call even when you are temporarily away from the radio.

700мВт (типичный) audio output with Внутр. SPeaker

The IC-F51V series delivers a loud 700мВт audio output with the built-in BTL amp. The built-in audio compander provides clear, low noise communications.

IP67, dust-tight and waterproof protection

The IC-F51V series can withstand submersion in 1m depth of water for up to 30 minutes and has dust-tight construction that prevents the ingress of dust.

Other features

56(W)×97(H)×36.4(D) мм compact body
MDC 1200 system programmable
Inversion type voice scrambler is built-in*1
Optional waterproof speaker-microphone, HM-168
Large capacity Lithium-Ion battery pack, BP-227
Built-in CTCSS, DTCS, 2-Tone and 5-Tone capability
Mode-dependent scan
Nuisance delete function
BTL only version (no vibration alert and no voice recorder) and BTL/Колебания version (no voice recorder) available*2
The new BC-190 charger allows you to catch calls even during the night while charging the batery with the radio power on.

*1 Inversion type voice scrambler is not compatible with UT-109/UT-110 voice scrambler.
*2 Not available in some countries.

Характеристики

Основные

			IC-F51V	IC-F61V
Диапазон частот (в зависимости от версии)			136–174 МГц	400–470 МГц
Количество каналов			128 каналов/8 зон
Интервал каналов (в зависимости от версии)			12.5/20/25 кГц
Тип излучения			16K0F3E, 14K0F3E, 11K0F3E	16K0F3E, 14K0F3E 8K50F3E
Потребляемый ток	Tx	5Вт	1.8A
	Rx	Режим ожидания	85мА
	Rx	Макс. аудио	500мА (Внешний динамик)
Размеры (без учета выступающих частей; Ш×В×Т)			56×97×36.4 мм
Вес (приблиз.)			280г (с BP-227)	284г (с BP-227)

Передатчик

	IC-F51V	IC-F61V
Выходная мощность	5Вт	4Вт
Побочное излучения	0.25мкВт (≦1ГГц)
Стабильность частоты	±2.5ppm
Гармонические искажения аудио	3% типичный 40% отклонение
FM шум и помехи	-

Приемник

	IC-F51V	IC-F61V
Чувствительность при 20дБ SINAD	–4dBмкВ
Избирательность по соседнему каналу (W/M/N)	75/75/65дБ
AF выходная мощность (на 5% искажений при нагрузке 8 Ом)	700мВт (Внешний динамик)

Функции для сравнения

		IC-F51V IC-F61V
Количество слотов		-
CTCSS/ DTCS	кодер	Доступно
CTCSS/ DTCS	декодер	Доступно
2-Tone	кодер	Доступно
2-Tone	декодер	Доступно
5-Tone	кодер	Доступно
5-Tone	декодер	Доступно
DTMF автодозвон		Доступно
DTMF декодер		-
Голосовой скремблер	Инверсионный	Доступно
	Инверсия спектра	-
	Ролинговый	-
BllS 1200		Доступно
MPT 1327		-
LTR™ trunking		-
Функция человек упал		-
Взрывобезопасность		-
Колебания		Доступно*
Запись голоса		Доступно*

* В зависимости от версии.

Применяемые военными США спецификации

Стандарт	MIL-810 F Method, Proc.
Нижний предел давления при хранении (Высота)	500.4 I
Нижний предел давления при использовании (Высота)	500.4 II
Максимальная температура хранения	501.4 I
Максимальная температура эксплуатации	501.4 II
Минимальная температура хранения	502.4-3 I
Минимальная температура эксплуатации	502.4-3 II
Тепловой удар	503.4 I
Солнечное излучение	505.4 I
Защита от дождя	506.4 I
Соляной туман	509.4
Пылезащита	510.4 I
Колебания	514.5 I
Противоударность	516.5 I

Также встречается эквивалент MIL-STD-810-C, -D и -E.

Стандартная защита

Пыль и Вода	IP67(Пылезащита и водонепроницаемость)

Опции

Батарея

BP-227

(Li-Ion)
7.4В/1850мАч
(min.),
1950мАч

Футляр для аккумуляторов

BP-226

AA(LR6)×5 ячеек Эквивалентен IPX4 водонепроницаемый.

Зарядки

BC-119N

Быстрое зарядное устройство
(требуется AD-100)

BC-121N

Быстрое 6-ти местное зарядное
(требуется AD-100)

BC-152

Регулярное зарядное устройство

BC-190

Быстрое зарядное устройство

Адаптер зарядного устройства

AD-100

(Используйте для BC-119N или BC-121N)

Адаптер переменного/постоянного тока

BC-145S

16В/1A
(Используйте для BC-119N)

BC-147S

12В/200мА
(Используйте для BC-152)

BC-157S

12В/6.6A
(Используйте для BC-121N)

BC-123S

12V/1A
(Используйте для BC-190)

Микрофон

HM-138

Эквивалентен IPX7 водонепроницаемый.

HM-168

IPX7

HM-169

IP57

HM-170GP

С GPS приемником IP57

Клипсы

MB-86

Поворотного типа

MB-98

Тип крокодил

Крепления на ремень

MB-96N

Поворотного типа. MB-86 и MB-93 шарнир в комплекте поставки.

MB-96F

Фиксированое

MB-96FL

Удлиненного типа

Автомобильная зарядка

CP-17L

Скоба зарядного устройства

MB-130

Для использования с BC-190.

DC Кабель питания

OPC-515L

OPC-656

12–20В DC кабель
(Используйте для BC-121N)

Кабель программирования

OPC-966

ПК к приемопередатчику

OPC-966U

ПК к приемопередатчику

Антенна

FA-S24V

136-150МГц

FA-S59V

150-174МГц

FA-S27U

400-470МГц

FA-S56U

450-520МГц

Укороченные Антенны

FA-S62VS

150-162МГц

FA-S63VS

160-174МГц

FA-S57US

450-490МГц

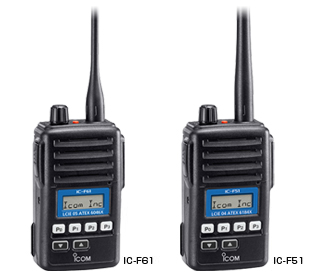

ICOM IC-F51, ICOM IC-F61 (ATEX version)

IC-F51

IC-F61

PDF

СКАЧАТЬ ИНСТРУКЦИЮ

БРОШЮРА

Описание

Пожарные, правоохранительные службы, и службы безопасности и общественного порядка. Каждая профессия имеет целый ряд принципиальных особенностей, но все эти службы нуждаются в одном – простой и надежной связи. Компания ICOM предлагает простой в управлении портативный трансивер Icom IC-F51 ATEX стандарта MIL STD в водонепроницаемом корпусе. Дождь или солнце, снег или ветер – рация Icom IC-F51 ATEX обеспечит вас надежной радиосвязью практически в любых условиях.

Водо- и пыленепроницаемость эквивалентна стандарту IP67

Специальный дизайн корпуса с использованием резиновых прокладок обеспечивает водо- и пыленепроницаемость устройства, соответствующую стандарту IP67 (глубина 1 метр на время не более 30 минут). Именно, надежная работа трансивера IC-F51 в агрессивных средах позволяет его использовать практически во всех ситуациях.

Встроенные тоновые сигнальные системы

Множественные 5-ти тоновые коды

До 8 5-ти тоновых кодов может быть декодировано в одном канале памяти. Это удовлетворяет самых взыскательных профессионалов, которым требуется множественный пейджинг в единственном канале. Если принят соответствующий пейджинговый код, то станция может активизировать необходимую функцию:

Индикация звонка
Ответ
Ошеломление
Генерация тонального сигнала
Автоматическая работа на передачу
Сканирование
Декодирование ID
Установка аварийного канала

Блок литиум-ионных аккумуляторов

Блок литиум-ионных аккумуляторов 1700 мАч BP-227 обеспечивает практически 10 часов рабочего времени в режиме передача : прием : ожидание = 5 : 5 : 90.

Семь программируемых кнопок

Кнопки [P0]-[P3], [Красная], [Вверх], [Вниз] могут быть легко запрограммированы для активизации необходимых вам функций. Красная кнопка на верхней панели может быть использована как кнопка активизации аварийного режима.

Буквенно-цифровой дисплей

Восьмисимвольный буквенно-цифровой дисплей предназначен для индикации рабочего канала, банка, тонового кода, наименования сканируемого канала. Кроме этого, семь дополнительных пиктограмм индицируют текущий статус трансивера.

Компактный корпус

Компактный корпус 56 х 97 х 34 мм прочной конструкции соответствует спецификациям стандарта MIL. Специальный дизайн позволяет удобно как удобно располагать его в вашей ладони, так и транспортировать с собой.

Встроенный маскиратор речи

Трансивер IC-F51/IC-F61 снабжен встроенным маскиратором речи во всех версиях. При необходимости повышения конфиденциальности возможно приобретение трансиверов с максираторами речи плавающего типа, эквивалентными UT-110.

Безопасная версия ATEX

Предусмотрена действительно безопасная версия, удовлетворяющая требованиям 94/9/EC ATEX директивы, предназначенная для функционирования во взрывоопасных средах, при наличии легко воспламеняющихся газов или жидкостей.

Прочие опции

BIIS 1200 совместимость
Встроенный компандер, совместимый с
трансиверами серии IC-F31G и IC-F510
Восемь ячеек памяти DTMF автодозвона
5 Вт излучаемой мощности
Обычное и приоритетное сканирование
Двух режимный экономайзер энергии
Опциональный водонепроницаемый громкоговоритель-микрофон

Характеристики

Основные

			IC-F51	IC-F61	IC-F61-L (non-R&TTE)
Диапазон частот (в зависимости от версии)			136–174 МГц	400–470 МГц	350-400МГц
Количество каналов			128 каналов/8 зон
Интервал каналов (в зависимости от версии)			12.5/20/25 кГц		12.5/25кГц
Тип излучения			16K0F3E, 14K0F3E, 8K50F3E		16K0F3E, 11K0F3E
Потребляемый ток	Tx		0.8A
	Rx	Режим ожидания	85мА
	Rx	Макс. аудио	300мА
Размеры (без учета выступающих частей; Ш×В×Т)			56×97×36.4 мм
Вес (приблиз.)			280г (с BP-227AXD)

Передатчик

	IC-F51	IC-F61-L (non-R&TTE)
Выходная мощность	1Вт
Побочное излучения	0.25мкВт (≦1ГГц)	70дБ min.
Стабильность частоты	±2.5ppm
Гармонические искажения аудио	3% типичный 40% отклонение

Приемник

	IC-F51	IC-F61-L (non-R&TTE)
Чувствительность	–4dBмкВ типичный, emf (at 20дБ SINAD)	0.25мкВ типичный (at 12дБ SINAD)
Избирательность по соседнему каналу	75/75/65дБ типичный (W/M/N)	75/65дБ типичный (W/N)
AF выходная мощность (на 5% искажений при нагрузке 8 Ом)	500мВт типичный

Функции для сравнения

		IC-F51 IC-F61 IC-F61-L
Количество слотов		-
CTCSS/ DTCS	кодер	Доступно
CTCSS/ DTCS	декодер	Доступно
2-Tone	кодер	Доступно
2-Tone	декодер	Доступно
5-Tone	кодер	Доступно
5-Tone	декодер	Доступно
DTMF автодозвон		Доступно
DTMF декодер		-
Голосовой скремблер	Инверсионный	Доступно
	Инверсия спектра	Доступно
	Ролинговый	Доступно
BllS 1200		Доступно
MPT 1327		-
SmarTrunk II/3G		-
LTR™ trunking		-
Функция человек упал		-
Взрывобезопасность		Доступно

Применяемые военными США спецификации

Стандарт	MIL-810 F Method, Proc.
Нижний предел давления при хранении (Высота)	500.4 I
Нижний предел давления при использовании (Высота)	500.4 II
Максимальная температура хранения	501.4 I
Максимальная температура эксплуатации	501.4 II
Минимальная температура хранения	502.4 I
Минимальная температура эксплуатации	502.4 II
Тепловой удар	503.4 I
Солнечное излучение	505.4 I
Защита от дождя	506.4 I
Соляной туман	509.4
Пылезащита	510.4 I
Колебания	514.5 I
Противоударность	516.5 I

Опции

Батареи

BP-227AXD

(Li-Ion)
7.4В/1850мАч (min.),
1950мАч

BP-227AX

(Li-Ion)
7.4В/1850мАч (min.),
1950мАч

Зарядки

BC-119N

Быстрое зарядное устройство
(требуется AD-100)

BC-121N

Быстрое 6-ти местное зарядное
(требуется AD-100)

BC-152N

Регулярное зарядное устройство

Эти зарядные устройства не утверждены как взрывобезопасные. Не заряжайте BP-227AXD во взрывчатой атмосфере.

Адаптер зарядного устройства

AD-100

(Используйте для BC-119N или BC-121N)

Адаптер переменного/постоянного тока

BC-145S

16В/1A
(Используйте для BC-119N)

BC-147S

12В/200мА
(Используйте для BC-152N)

BC-157S

12В/6.6A
(Используйте для BC-121N)

Микрофон

HM-138

Эквивалент IPX7 водонепроницаемый.

Клипсы

MB-86

Поворотного типа

MB-98

Тип крокодил

Крепления на ремень

MB-96N

Поворотного типа. MB-86 и MB-93 шарнир в комплекте поставки.

MB-96F

Фиксированое

Укороченные Антенны

FA-S62VS

150-162МГц

FA-S63VS

160-174МГц

FA-S57US

450-490МГц

FA-S06US

350-400МГц

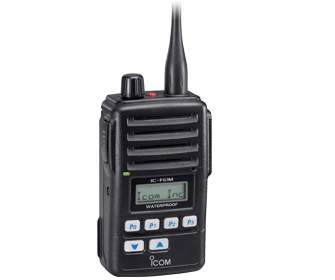

ICOM IC-F61M (Onboard)

IC-F61M

PDF

СКАЧАТЬ ИНСТРУКЦИЮ

БРОШЮРА

Описание

Компактная портативная водонепроницаемая морская р/станция

Соответствует требованиям связи на борту судна в диапазоне UHF

Модель IC-F61M специально была разработана для эксплуатации на борту судна и имеет 9 запрограммированных UHF каналов для внутрисудовой связи*. Icom так же подходит к требованиям по электротехническим нормативам EN 300 720-2.

* 25 кГц канал
Пыле, влагонепроницаемая конструкция IP67

Модель IC-F61M имеет защиту от пыли и проникновения воды которая эквивалентна IP67. Конструкция корпуса IC-F61M позволяет выдерживать давление воды на глубине 1 метр в течении 30 минут, пыленепроницаемые свойства обеспечивают надежную защиту от проникновения пыли.

Компактный корпус

IC-F61M имеет компактные размеры 56 (W) × 97 (H) × 36.4 (D) мм позволяющие IC-F61M удобно располагаться в вашей ладони.

Стандартная Lithium-Ion батарея

В комплекте поставки идет Lithium-Ion батарея емкостью 1700 мА/ч, BP-227, IC-F61M обеспечивает стабильную выходную мощность и непрерывный рабочий цикл 9-10 часов.

* Обычный режим работы; Tx:Rx:Деж. реж.=5:5:90

Встроенная сигнальная система

Без установки дополнительного устройства, в IC-F61M имеется кодер 5-Тоновой системы, CTCSS, DTCS* для группового и избирательного вызовов.

* Спрашивайте у дилера оборудования о возможности программирования.

Выходная мощность АУДИО 700 мВт

В модели IC-F61M применяется усилитель BTL (bridge-tied load) который удваивает выходную мощность звучания*.

* Для внутреннего динамика.

Функция вибровызова

В случае приема запрограммированного 5-тонового сигнала, функция вибровызова известит вас вибрацией радиостанции. Метод вибрации может быть так же запрограммирован ( 4 типа Х один раз/с повтором).

Возможность 8 минутной записи переговоров

Встроенный диктофон имеет возможность записи входящих вызовов в течении 8 минут ( или 48 вызовов длительностью по 10 секунд каждый). При приеме 5-тонового сигнала диктофон автоматически включается на запись.

Другие функции

2-уровневая индикация заряда батарей
Приоритетное и двойное приоритетное сканирование
Режим принудительного сканирования
Функция одинокого рабочего
Дополнительная герметичная гарнитура гр./микр. HM-169 (IP57)Встроенный аудио компандер
Дополнительно доступна VOX гарнитура
Доступны* - BTL для версии (без вибровызова и диктофона) и BTL/Вибровызов (без диктофона)

* Не доступны в некоторых странах

Характеристики

Основные

			IC-F61M
Диапазон частот			457.525–467.575МГц
Количество рабочих каналов			9 UHF (25кГц)
Интервал каналов			25кГц
Потребляемый ток (7.2В DC)	Tx	2Вт ERP выход	1.0A
	Tx	0.2Вт ERP выход	0.4A
	Rx	AF Макс.	500мА (Внутр. SP) 300мА (Внеш. SP)
	Rx	Режим ожидания	85мА
Диапазон рабочих температур			–20°C to +55°C
Размеры (без учета выступающих частей; Ш×В×Т)			56×97×36.4 мм
Вес (приблиз.)			284g (с BP-227)

Передатчик

	IC-F61M
Выходная мощность	2Вт ERP/0.2Вт ERP
Побочное излучения	0.25мкВт
Стабильность частоты	±2.5ppm
Гармонические искажения аудио	3% типичный 40% отклонение

Приемник

		IC-F61M
Чувствительность (at 20дБ SINAD)		–4dBμ emf
Смежная селективность каналов		73дБ
Аудио выходная мощность (на 5% иск. при нагрузке 8 Ом)	Внешний динамик	0.7W
Аудио выходная мощность (на 5% иск. при нагрузке 8 Ом)	Внешний динамик	0.5Вт

Применяемые военными США спецификации

Стандарт	MIL-810 F Method, Proc.
Нижний предел давления при хранении	500.4 I
Нижний предел давления при использовании	500.4 II
Максимальная температура хранения	501.4 I
Максимальная температура эксплуатации	501.4 II
Минимальная температура хранения	502.4 I
Минимальная температура эксплуатации	502.4 II
Тепловой удар	503.4 I
Солнечное излучение	505.4 I
Защита от дождя	506.4 I
Соляной туман	509.4
Пылезащита	510.4 I
Колебания	514.5 I
Противоударность	516.5 I

Также встречается эквивалент MIL-STD-810-C, -D и -E.

Стандартная защита

Пыль и вода	IP67(Пылезащита и водонепроницаемость)

Опции

Батарея

BP-227

(Li-Ion)
7.4В/1850мАч
(min.),
1950мАч

Футляр для аккумуляторов

BP-226

AA(LR6)×5 ячеек Эквивалент IPX4 water resistance.

Зарядки

BC-119N

Быстрое зарядное устройство
(требуется AD-100)

BC-121N

Быстрое 6-ти местное зарядное
(требуется AD-100)

BC-152

Регулярное зарядное устройство

BC-190

Быстрое зарядное устройство

Адаптер зарядного устройства

AD-100

(Используйте для BC-119N или BC-121N)

Адаптер переменного/постоянного тока

BC-145S

16В/1A
(Используйте для BC-119N)

BC-147S

12В/200мА
(Используйте для BC-152)

BC-157S

12В/6.6A
(Используйте для BC-121N)

BC-123S

(Используйте для BC-190)

BC-123/BC-145/BC-147SA для 120V AC. SE для 230V AC. SV для 240V AC. BC-145SUK для 230V AC.

Микрофоны

HM-138

Эквивалент IPX7 waterproof.

HM-168

IPX7

HM-169

IP57

Гарнитуры

HS-94

(Используйте для VS-1SC)

HS-95

(Используйте для VS-1SC)

HS-97

(Используйте для VS-1SC)

VOX/PTT Кабель

VS-1SC

Клипсы

MB-86

Поворотного типа

MB-98

Тип крокодил

Крепления на ремень

MB-96N

Поворотного типа

MB-96F

Фиксированое

MB-96FL

Удлиненного типа

Автомобильная зарядка

CP-23L

Скоба зарядного устройства

MB-130

Для использования с BC-190.

Кабели постоянного тока

OPC-515L

OPC-656

12–20В DC кабель
(Используйте для BC-121N)

Антенна

FA-S27U

400-470МГц

Укороченные Антенны

FA-S57US

450-490МГц

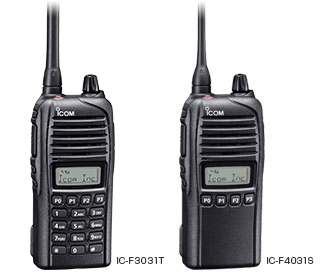

ICOM IC-F3031T/S, ICOM IC-F4031T/S

IC-F3031T

IC-F3031S

IC-F4031T

IC-F4031S

PDF

СКАЧАТЬ ИНСТРУКЦИЮ

БРОШЮРА

Описание

Superior Waterproof Protection Combined with Versatile Functions

IP67 waterproof and dust-tight protection

The IC-F3031T/S series provides outstanding protection against water and dust equivalent to IP67. The IC-F3031T/S series can withstand 1m depth of water for 30 minutes and its dust-tight construction that prevents the ingress of powder dust, sand, mud and other objects.

Longer operating time

The supplied waterproof Li-Ion battery pack, BP- 232WP (7.4В, 2300мАч), provides 17.5 hours* of operating time. The battery has been designed for reliability in extremely cold environments.

*Tx:Rx:Standby=5:5:90. Power save function ON.

Selective calling, quiet stand-by and more

The IC-F3031T/S series has built-in 2-Tone, 5-Tone, CTCSS and DTCS signaling capabilities for group communication или selective calling. When a matched 2-Tone/5-Tone is received, the following actions are programmable for each code.

Answer back calls
Beep sounds
Bell icon
Radio stun/kill/revive
Auto TX
Scan

MDC 1200 compatible

The following selective calling and ANI features are programmable with the built-in MDC signaling.

PTT ID
Emergency (No ACK transmission)
Radio check (RX only)
Stun/Revive (RX only)

Emergency function

A red button on the top panel can be used as an emergency button and can be used to transmit an emergency signal. Man down (optional UT- 124R required) and lone worker functions can also be used for the emergency function trigger.

Scan features

Priority scan allows you to monitor one или two priority каналов while scanning other каналов. The mode dependent scan automatically changes the scanning list following the operating channel. The Tx channel and talk back functions allow you to make a quick response while scanning.

Internal option units available

The IC-F3031T/S series has an internal socket for a variety of option units including voice scrambler, DTMF decoder или man down unit.

Other features

Up to 128 memory channel with 8 зон
8-character alphanumeric LCD
8 DTMF autodial memories
Optional HM-168LWP, waterproof speaker-mic
BIIS PTT ID transmission
Low battery alert
2-step power save
PC programmable
Time out timer
Talk around function
Surveillance function

Характеристики

Основные

			IC-F3031T/S	IC-F4031T/S
Диапазон частот (в зависимости от версии)			136–174МГц	400–470МГц 450–512МГц
Количество каналов			128 каналов/8 зон
Интервал каналов (в зависимости от версии)			25/12.5 кГц 30/15 кГц	25/12.5 кГц
Тип излучения			16K0F3E/11K0F3E
Потребляемый ток	Tx		1.5A (5Вт)	1.6A (4Вт)
	Rx	Режим ожидания	75мА
	Rx	Макс. аудио	250мА	300мА
Размеры (без учета выступающих частей; Ш×В×Т)			53×120×37 мм; 2.09×4.72×1.46 (с BP-232WP)
Вес (приблиз.)			310г; 10.9oz (с BP-232WP)

Передатчик

	IC-F3031T/S	IC-F4031T/S
Выходная мощность (7.2В DC)	5Вт, 2Вт, 1Вт (Hi, L2, L1)	4Вт, 2Вт, 1Вт (Hi, L2, L1)
Побочное излучения	80дБ	70дБ
Стабильность частоты	±2.5ppm
Гармонические искажения аудио	3% типичный 40% отклонение
FM шум и помехи	46дБ (W) 40дБ (N)

Приемник

	IC-F3031T/S	IC-F4031T/S
Чувствительность at 12дБ SINAD	0.25мкВ
Избирательность по соседнему каналу (W/N)	75/65дБ
AF выходная мощность (на 5% искажений при нагрузке 8 Ом)	500мВт

*пропускная способность 25кГц не будет доступна для FCC Part 90 лицензиатов версии США. Обратитесь к своему дилеру, если вам нужно пропускную способность 25 кГц.

Функции для сравнения

		IC-F3031T/S, IC-F4031T/S
Количество слотов		1
CTCSS/ DTCS	кодер	Доступно
CTCSS/ DTCS	декодер	Доступно
2-Tone	кодер	Доступно
2-Tone	декодер	Доступно
5-Tone	кодер	Доступно
5-Tone	декодер	Доступно
DTMF автодозвон		Доступно
DTMF декодер		UT-108R
Голосовой скремблер	Инверсионный	-
	Инверсия спектра	UT-109R
	Ролинговый	UT-110R
APCO P25 digital		-
AES шифрование		-
DES шифрование		-
6.25кГц цифр.		-
MPT 1327		-
MDC 1200		Доступно (ограниченная функция)
LTR™ trunking		-
Функция человек упал		UT-124R
Взрывобезопасность		-

Применяемые военными США спецификации

Стандарт	MIL-810 F Method, Proc.
Нижний предел давления при хранении	500.5 I
Нижний предел давления при использовании	500.5 II
Максимальная температура хранения	501.5 I
Максимальная температура эксплуатации	501.5 II
Минимальная температура хранения	502.5 I
Минимальная температура эксплуатации	502.5 II
Тепловой удар	503.5 I-C
Солнечное излучение	505.5 I
Защита от дождя	506.5 I
Соляной туман	509.5
Пылезащита	510.5 I
Погружение	512.5 I
Колебания	514.6 I
Противоударность	516.6 I

Также встречается эквивалент MIL-STD-810 -C, -D, -E и -F.

Стандартная защита (IC-F3031T/S, F4031T/S, BP-232WP & HM-168LWP)
Пыль и Вода	IP67 (Пылезащита и водонепроницаемость)

Опции

Батарея

BP-232WP

(Li-Ion)
7.4В/2250мАч (min.),
2300мАч
IP67

Футляр для аккумуляторов

BP-240

AAA(LR03)×6 ячеек

BP-261

AA(LR6)×6 ячеек

Зарядки

BC-119N

Быстрое зарядное устройство
(требуется AD-106)

BC-197*

Быстрое 6-ти местное зарядное

BC-160

Быстрое зарядное устройство

BC-171

Регулярное зарядное устройство

* AD-122 зарядное устройство поставляется в комплекте с BC-197, в зависимости от версии BC-197.

Адаптер зарядного устройства

AD-106

(Используйте для BC-119 )

Адаптер переменного/постоянного тока

BC-145S*

16В/1A
(Используйте для BC-119N)

BC-147S*

12В/200мА
(Используйте для BC-171)

BC-157S

12В/6.6A
(Используйте для BC-197)

BC-123S

12V/1A
（Используйте для BC-160)

* BC-123/BC-145/BC-147SA для 120V AC. SE для 230V AC. SV для 240V AC. BC-123/BC-145SUK для 230V AC.

Микрофоны

HM-158LA

HM-159LA

HM-168LWP

IP67

HM-153LA

HM-166LA

Гарнитуры

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-4LA)

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для VS-4LA)

HS-97

Лорингофонный микрофон
(Используйте для VS-4LA)

РТТ кабель

VS-4LA

Наушники

SP-13

SP-27

Клипсы

MB-93

Поворотного типа

MB-94

Тип крокодил

Крепления на ремень

MB-96N

Шарнирного типа.

MB-96F

Фиксированое

MB-96FL

Удлиненного типа

Автомобильная зарядка

CP-23L

(Используйте для BC-119N)

Скоба зарядного устройства

MB-130

для использования с BC-160.

Кабели постоянного тока

OPC-656

12–20В DC кабель
(Используйте для BC-197)

OPC-515L

(Используйте для BC-119N)

Антенны

FA-SC25V 136-150МГц	FA-SC55V 150-174МГц	FA-SC25U 400-430МГц	FA-SC57U 430-470МГц
FA-SC72U 470-520МГц

Гибкие Антенны

FA-SC61VC

136-174МГц

FA-SC61UC

380-520МГц

Укороченные Антенны

FA-SC56VS

150-162МГц

FA-SC57VS

160-174МГц

FA-SC73US

450-490МГц

Антенны с высоким коэффициентом усиления

FA-SC62V

150-160МГц

FA-SC63V

155-165МГц

Дополнительные модули

UT-108R

DTMF Декодер

UT-109R

Модуль шифратора телефонных сигналов
(Инверсия спектра)

UT-110R

Модуль шифратора телефонных сигналов
(Ролинговый)

UT-124R

модуль функции человек упал

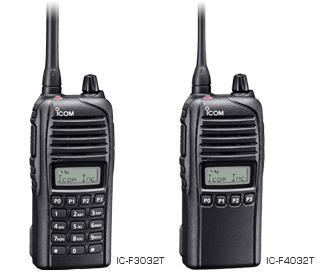

ICOM IC-F3032T/S, ICOM IC-F4032T/S

IC-F3032T

IC-F3032S

IC-F4032T

IC-F4032S

PDF

СКАЧАТЬ ИНСТРУКЦИЮ

БРОШЮРА

Описание

Superior Waterproof Protection Combined with Versatile Functions

IP67 waterproof and dust-tight protection

The IC-F3032T/S series provides outstanding protection against water and dust equivalent to IP67. The IC-F3032T/S series can withstand 1m depth of water for 30 minutes and its dust-tight construction that prevents the ingress of powder dust, sand, mud and other objects.

Longer operating time

The supplied waterproof Li-Ion battery pack, BP-232WP (7.4В, 2300мАч), provides 17.5 hours* of operating time. The battery has been designed for reliability in extremely cold environments.

*Tx:Rx:Standby=5:5:90. Power save function ON.

Selective calling, quiet stand-by and more

The IC-F3032T/S series has built-in 2-Tone, 5-Tone, CTCSS and DTCS signaling capabilities for group communication или selective calling. When a matched 2-Tone/5-Tone is received, the following actions are programmable for each code.

Answer back calls
Beep sounds
Bell icon
Radio stun/kill/revive
Auto TX
Scan

MDC 1200 compatible

The following selective calling and ANI features are programmable with the built-in MDC signaling.

PTT ID
Emergency (No ACK transmission)
Radio check (RX only)
Stun/Revive (RX only)

Emergency function

A red button on the top panel can be used as an emergency button and can be used to transmit an emergency signal. Man down (optional UT-124R required) and lone worker functions can also be used for the emergency function trigger.

Scan features

Internal option units available

The IC-F3032T/S series has an internal socket for a variety of option units including voice scrambler, DTMF decoder или man down unit.

Other features

Up to 128 memory channel with 8 зон
8-character alphanumeric LCD
8 DTMF autodial memories
Optional HM-168LWP, waterproof speaker-mic
BIIS PTT ID transmission
Low battery alert
2-step power save
PC programmable
Time out timer
Talk around function
Surveillance function

Характеристики

Основные

			IC-F3032T/S	IC-F4032T/S
Диапазон частот (в зависимости от версии)			136–174МГц	400–470МГц
Количество каналов			128 каналов/8 зон
Интервал каналов (в зависимости от версии)			25/20/12.5 кГц
Тип излучения			16K0F3E/14K0F3E/8K50F3E
Потребляемый ток	Tx		1.5A (at 5Вт)	1.6A (at 4Вт)
	Rx	Режим ожидания	75мА
	Rx	Макс. аудио	250мА	300мА
Размеры (без учета выступающих частей; Ш×В×Т)			53×120×37 мм (С BP-232WP)
Вес (приблиз.)			310г (С BP-232WP)

Передатчик

	IC-F3032T/S	IC-F4032T/S
Выходная мощность (7.2В DC)	5Вт, 2Вт, 1Вт (Hi, L2, L1)	4Вт, 2Вт, 1Вт (Hi, L2, L1)
Побочное излучения	0.25мкВт (≤ 1ГГц), 1.0мкВт (> 1ГГц)
Стабильность частоты	±2.5ppm
Гармонические искажения аудио	3% (AF 1кГц 40% отклонение)

Приемник

	IC-F3032T/S	IC-F4032T/S
Чувствительность at 20дБ SINAD	–4dBмкВ
Избирательность по соседнему каналу (W/M/N)	75/75/65дБ	75/73/65дБ
AF выходная мощность (на 5% искажений при нагрузке 8 Ом)	500мВт

Функции для сравнения

		IC-F3032T/S IC-F4032T/S
Количество слотов		1
CTCSS/ DTCS	кодер	Доступно
CTCSS/ DTCS	декодер	Доступно
2-Tone	кодер	Доступно
2-Tone	декодер	Доступно
5-Tone	кодер	Доступно
5-Tone	декодер	Доступно
DTMF автодозвон		Доступно
DTMF декодер		UT-108R
Голосовой скремблер	Инверсионный	-
	Инверсия спектра	UT-109R
	Ролинговый	UT-110R
BllS 1200		PTT ID только
MPT 1327		-
LTR™ trunking		-
Функция человек упал		UT-124R
Взрывобезопасность		-

Применяемые военными США спецификации

Стандарт	MIL-810 F Method, Proc.
Нижний предел давления при хранении	500.5 I
Нижний предел давления при использовании	500.5 II
Максимальная температура хранения	501.5 I
Максимальная температура эксплуатации	501.5 II
Минимальная температура хранения	502.5 I
Минимальная температура эксплуатации	502.5 II
Тепловой удар	503.5 I-C
Солнечное излучение	505.5 I
Защита от дождя	506.5 I
Соляной туман	509.5
Пылезащита	510.5 I
Погружение	512.5 I
Колебания	514.6 I
Противоударность	516.6 I
Shock Transit Drop	516.6 IV

Также встречается эквивалент MIL-STD-810 -C, -D, -E и -F.

Стандартная защита (IC-F3032T/S/F4032T/S, BP-232WP & HM-168LWP)
Пыль и Вода	IP67 (Пылезащита и водонепроницаемость)

Опции

Батарея

BP-232WP

(Li-Ion)
7.4В/2250мАч (min.),
2300мАч
IP67

Футляр для аккумуляторов

BP-240

AAA(LR03)×6 ячеек

BP-261

AA(LR6)×6 ячеек

Зарядки

BC-119N

Быстрое зарядное устройство
(требуется AD-106)

BC-197*

Быстрое 6-ти местное зарядное

BC-160

Быстрое зарядное устройство

BC-171

Регулярное зарядное устройство

* AD-122 зарядное устройство поставляется в комплекте с BC-197, в зависимости от версии BC-197.

Адаптер зарядного устройства

AD-106

(Используйте для BC-119N )

Адаптер переменного/постоянного тока

BC-145S*

16В/1A
(Используйте для BC-119N)

BC-147S*

12В/200мА
(Используйте для BC-171)

BC-157S

12В/6.6A
(Используйте для BC-197)

BC-123S

12V/1A
（Используйте для BC-160)

* BC-123/BC-145/BC-147SA для 120В AC. SE для 230В AC. SV для 240В AC. BC-123/BC-145SUK для 230В AC.

Микрофоны

HM-158LA

HM-159LA

HM-168LWP

IP67

HM-153LA

HM-166LA

Гарнитуры

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-4LA)

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для VS-4LA)

HS-97

Лорингофонный микрофон
(Используйте для VS-4LA)

РТТ кабель

VS-4LA

Наушники

SP-13

SP-27

Клипсы

MB-93

Поворотного типа

MB-94

Тип крокодил

Крепления на ремень

MB-96N

Шарнирного типа. MB-93 шарнир в комплекте.

MB-96F

Фиксированое

MB-96FL

Удлиненного типа

Автомобильная зарядка

CP-23L

(Используйте для BC-119N)

Скоба зарядного устройства

MB-130

для использования с BC-160.

Кабели постоянного тока

OPC-656

12–20В DC кабель
(Используйте для BC-197)

OPC-515L

(Используйте для BC-119N)

Антенны

FA-SC25V

136-150МГц

FA-SC55V

150-174МГц

FA-SC25U

400-430МГц

FA-SC57U

430-470МГц

Гибкие Антенны

FA-SC61VC

136-174МГц

FA-SC61UC

380-520МГц

Укороченные Антенны

FA-SC56VS

150-162МГц

FA-SC57VS

160-174МГц

FA-SC73US

450-490МГц

Антенны с высоким коэффициентом усиления

FA-SC62V

150-160МГц

FA-SC63V

155-165МГц

Дополнительные модули

UT-108R

DTMF Декодер

UT-109R

Модуль шифратора телефонных сигналов
(Инверсия спектра)

UT-110R

Модуль шифратора телефонных сигналов
(Ролинговый)

UT-124R

модуль функции человек упал

ICOM IC-F3033T/S, ICOM IC-F4033T/S

IC-F3033T

IC-F3033S

IC-F4033T

IC-F4033S

PDF

СКАЧАТЬ ИНСТРУКЦИЮ

БРОШЮРА

Описание

Superior Waterproof Protection Combined with Versatile Functions

IP67 waterproof and dust-tight protection

The IC-F3033T/S series provides outstanding protection against water and dust equivalent to IP67. The IC-F3033T/S series can withstand 1m depth of water for 30 minutes and its dust-tight construction that prevents the ingress of powder dust, sand, mud and other objects.

Longer operating time

The supplied waterproof Li-Ion battery pack, BP-232WP (7.4В, 2300мАч), provides 17.5 hours* of operating time. The battery has been designed for reliability in extremely cold environments.

*Tx:Rx:Standby=5:5:90. Power save function ON.

Selective calling, quiet stand-by and more

The IC-F3033T/S series has built-in 2-Tone, 5-Tone, CTCSS and DTCS signaling capabilities for group communication или selective calling. When a matched 2-Tone/5-Tone is received, the following actions are programmable for each code.

Answer back calls
Beep sounds
Bell icon
Radio stun/kill/revive
Auto TX
Scan

MDC 1200 compatible

The following selective calling and ANI features are programmable with the built-in MDC signaling.

PTT ID
Emergency (No ACK transmission)
Radio check (RX only)
Stun/Revive (RX only)

Emergency function

A red button on the top panel can be used as an emergency button and can be used to transmit an emergency signal. Man down (optional UT-124R required) and lone worker functions can also be used for the emergency function trigger.

Scan features

Internal option units available

The IC-F3033T/S series has an internal socket for a variety of option units including voice scrambler, DTMF decoder или man down unit.

Other features

Up to 128 memory channel with 8 зон
8-character alphanumeric LCD
8 DTMF autodial memories
Optional HM-168LWP, waterproof speaker-mic
BIIS PTT ID transmission
Low battery alert
2-step power save
PC programmable
Time out timer
Talk around function
Surveillance function

Характеристики

Основные

			IC-F3033T/S	IC-F4033T/S
Диапазон частот (в зависимости от версии)			136–174МГц	400–470МГц 450–520МГц
Количество каналов			128 каналов/8 зон
Интервал каналов (в зависимости от версии)			25/12.5 кГц
Тип излучения			16K0F3E/11K0F3E
Потребляемый ток	Tx		1.5A (при 5Вт)	1.6A (при 4Вт)
	Rx	Режим ожидания	75мА
	Rx	Макс. аудио	250мА	300мА
Размеры (без учета выступающих частей; Ш×В×Т)			53×120×37 мм (с BP-232WP)
Вес (приблиз.)			310г (с BP-232WP)

Передатчик

	IC-F3033T/S	IC-F4033T/S
Выходная мощность (7.2В DC)	5Вт, 2Вт, 1Вт (Hi, L2, L1)	4Вт, 2Вт, 1Вт (Hi, L2, L1)
Побочное излучения	80дБ	70дБ min.
Стабильность частоты	±2.5ppm
Гармонические искажения аудио	3% (AF 1кГц 40% отклонение)
FM шум и помехи (W/N)	46/40дБ

Приемник

	IC-F3033T/S	IC-F4033T/S
Чувствительность at 12дБ SINAD	0.25мкВ
Избирательность по соседнему каналу (W/N)	75/65дБ
AF выходная мощность (на 5% искажений при нагрузке 8 Ом)	500мВт

Функции для сравнения

		IC-F3033T/S IC-F4033T/S
Количество слотов		1
CTCSS/ DTCS	кодер	Доступно
CTCSS/ DTCS	декодер	Доступно
2-Tone	кодер	Доступно
2-Tone	декодер	Доступно
5-Tone	кодер	Доступно
5-Tone	декодер	Доступно
DTMF автодозвон		Доступно
DTMF декодер		UT-108R
Голосовой скремблер	Инверсионный	-
	Инверсия спектра	UT-109R
	Ролинговый	UT-110R
APCO P25 цифр.		-
AES шифрование		-
DES шифрование		-
6.25кГц цифр.		-
MPT 1327		-
MDC 1200		Доступно (ограниченая функция)
LTR™ trunking		-
Функция человек упал		UT-124R
Взрывобезопасность		-

Применяемые военными США спецификации

Стандарт	MIL-810 F Method, Proc.
Нижний предел давления при хранении	500.5 I
Нижний предел давления при использовании	500.5 II
Максимальная температура хранения	501.5 I
Максимальная температура эксплуатации	501.5 II
Минимальная температура хранения	502.5 I
Минимальная температура эксплуатации	502.5 II
Тепловой удар	503.5 I-C
Солнечное излучение	505.5 I
Защита от дождя	506.5 I
Соляной туман	509.5
Пылезащита	510.5 I
Погружение	512.5 I
Колебания	514.6 I
Противоударность	516.6 I

Также встречается эквивалент MIL-STD-810 -C, -D, -E и -F.

Стандартная защита (IC-F3033T/S, IC-F4033T/S, BP-232WP & HM-168LWP)
Пыль и Вода	IP67 (Пылезащита и водонепроницаемость)

Опции

Батарея

BP-232WP

(Li-Ion)
7.4В/2250мАч (min.),
2300мАч
IP67

Футляр для аккумуляторов

BP-240

AAA(LR03)×6 ячеек

BP-261

AA(LR6)×6 ячеек

Зарядки

BC-119N

Быстрое зарядное устройство
(требуется AD-106)

BC-197*

Быстрое 6-ти местное зарядное

BC-160

Быстрое зарядное устройство

BC-171

Регулярное зарядное устройство

* AD-122 зарядное устройство поставляется в комплекте с BC-197, в зависимости от версии BC-197.

Адаптер зарядного устройства

AD-106

(Используйте для BC-119N )

Адаптер переменного/постоянного тока

BC-145S*

16В/1A
(Используйте для BC-119N)

BC-147S*

12В/200мА
(Используйте для BC-171)

BC-157S

12В/6.6A
(Используйте для BC-197)

BC-123S

12V/1A
（Используйте для BC-160)

* BC-123/BC-145/BC-147SA для 120В AC. SE для 230В AC. SV для 240В AC. BC-123/BC-145SUK для 230В AC.

Микрофоны

HM-158LA

HM-159LA

HM-168LWP

IP67

HM-153LA

HM-166LA

Гарнитуры

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-4LA)

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для VS-4LA)

HS-97

Лорингофонный микрофон
(Используйте для VS-4LA)

РТТ кабель

VS-4LA

Наушники

SP-13

SP-27

Клипсы

MB-93

Поворотного типа

MB-94

Тип крокодил

Крепления на ремень

MB-96N

Шарнирного типа. MB-93 шарнир в комплекте.

MB-96F

Фиксированое

MB-96FL

Удлиненного типа

Автомобильная зарядка

CP-23L

(Используйте для BC-119N)

Скоба зарядного устройства

MB-130

для использования с BC-160.

Кабели постоянного тока

OPC-656

12–20В DC кабель
(Используйте для BC-197)

OPC-515L

(Используйте для BC-119N)

Антенны

FA-SC25V 136-150МГц	FA-SC55V 150-174МГц	FA-SC25U 400-430МГц	FA-SC57U 430-470МГц
FA-SC72U 470-520МГц

Гибкие Антенны

FA-SC61VC

136-174МГц

FA-SC61UC

380-520МГц

Укороченные Антенны

FA-SC56VS

150-162МГц

FA-SC57VS

160-174МГц

FA-SC73US

450-490МГц

Антенны с высоким коэффициентом усиления

FA-SC62V

150-160МГц

FA-SC63V

155-165МГц

Дополнительные модули

UT-108R

DTMF Декодер

UT-109R

Модуль шифратора телефонных сигналов
(Инверсия спектра)

UT-110R

Модуль шифратора телефонных сигналов
(Ролинговый)

UT-124R

Модуль функции человек упал

ICOM IC-F3036T/S, ICOM IC-F4036T/S

IC-F3036T

IC-F3036S

IC-F4036T

IC-F4036S

PDF

СКАЧАТЬ ИНСТРУКЦИЮ

БРОШЮРА

Описание

Icom IC-F3036/IC-F4036

это новые улучшенные модели радиостанций с рабочей температурой до -30°С, конструктивно выполненные с повышенной защитой от проникновения воды и пыли, а также имеющие увеличенное время работы до 17,5 часов от одного заряда Li-Ion аккумулятора повышенной емкости. В сочетании с широким набором функций, радиостанции удобны в применении и имеют дополнительные возможности: разнообразный сигналинг, широкий диапазон рабочих частот, 128 каналов, разделенных на 8 зон.

Радиостанциями комфортно пользоваться в течение длительного времени, они имеют небольшой вес и поликарбонатный корпус эргономичной, обтекаемой формы. Прочная конструкция на основе алюминиевого каркаса-шасси, жесткое крепление аккумулятора обеспечивают их надежную эксплуатацию в различных средах. Радиостанции и применяемый аккумулятор отвечают требованиям IP67 защиты от пыли и влаги. Благодаря этим особенностям конструкции, пылезащищенности и водонепроницаемости корпуса радиостанция может находиться в воде до 30 минут на глубине до 1 метра или подвергнуться воздействию мелкодисперсной пылью, песком или грязью и всегда сохранять работоспособность.

Для организации групповых коммуникаций и селективных вызовов радиостанции имеют встроенные кодеры / декодеры 2 / 5-тоновой сигнальной системы, CTCSS и DTCS, поддержка системы MDC-1200. Информация для пользователя На 8-символьном буквенно-цифровом ЖК-дисплее отображаются канал, зона, тоновый код, канал сканирования и вся служебная информация.

Восемь программируемых функциональных кнопок, на которые могут быть запрограммированы необходимые функции в соответствии с задачами. Выбор канала осуществляется при помощи кнопок «вверх / вниз» и, при нажатии кнопки «зона», этими же кнопками осуществляется выбор зоны. Функциональные кнопки имеют звуковой сигнал подтверждения нажатия, что удобно при пользовании радиостанцией «вслепую».

Радиостанции имеют: обычное и приоритетное сканирование; встроенный индивидуальный серийный номер (ESN); BIIS-идентификатор при нажатии РТТ; 8 каналов памяти с автонабором DTMF; сигналы экстренной ситуации; сигнал предупреждения при разряде аккумулятора; таймер на выключение; функцию «Talk around»; радиоблокирование / отключение утерянной или украденной радиостанции; дистанционное включение прослушивания.

В радиостанциях имеется 40-контактный внутренний разъем для установки дополнительных модулей: DTMF-декодера, модуля датчика падения (горизонтального положения радиостанции) или скремблеров, например, таких, как UT-109R с 32 фиксированными кодами или UT-110R ролингового типа с 1 020 плавающими кодами для обеспечения безопасности сеанса связи различных типов. Время работы радиостанции от аккумулятора Li-Ion BP-232WP — 7,4 В / 2 300 мАч составляет до 17,5 часов (при соотношении рабочих режимов: 5:5:90 — передача: прием: ожидание).

Характеристики

Основные

			IC-F3036T/S	IC-F4036T/S
Диапазон частот (в зависимости от версии)			136–174МГц	400–470МГц 450–520МГц
Количество каналов			128 каналов/8 зон
Интервал каналов (в зависимости от версии)			25/12.5 кГц
Тип излучения			16K0F3E/11K0F3E
Потребляемый ток	Tx		1.5A (at 5Вт)	1.6A (at 4Вт)
	Rx	Режим ожидания	75мА
	Rx	Макс. аудио	250мА	300мА
Размеры (без учета выступающих частей; Ш×В×Т)			53×120×37 мм (с BP-232WP)
Вес (приблиз.)			310г (с BP-232WP)

Передатчик

	IC-F3036T/S	IC-F4036T/S
Выходная мощность (7.2В DC)	5Вт, 2Вт, 1Вт (Hi, L2, L1)	4Вт, 2Вт, 1Вт (Hi, L2, L1)
Побочное излучения	70дБ min.
Стабильность частоты	±2.5ppm
Гармонические искажения аудио	3% min. (AF 1кГц 40% отклонение)
FM шум и помехи (W/N)	40/34дБ min.

Приемник

	IC-F3036T/S	IC-F4036T/S
Чувствительность на 12дБ SINAD	0.25мкВ min.
Избирательность по соседнему каналу (W/N)	70/60дБ min.
AF выходная мощность (на 5% искажений при нагрузке 8 Ом)	350мВт min.

Функции для сравнения

		IC-F3036T/S IC-F4036T/S
Количество слотов		1
CTCSS/ DTCS	кодер	Доступно
CTCSS/ DTCS	декодер	Доступно
2-Tone	кодер	Доступно
2-Tone	декодер	Доступно
5-Tone	кодер	Доступно
5-Tone	декодер	Доступно
DTMF автодозвон		Доступно
DTMF декодер		UT-108R
Голосовой скремблер	Инверсионный	-
	Инверсия спектра	UT-109R
	Ролинговый	UT-110R
APCO P25 цифр.		-
AES шифрование		-
DES шифрование		-
6.25кГц цифр.		-
MPT 1327		-
MDC 1200		Доступно (ограниченная функция)
LTR™ trunking		-
Функция человек упал		UT-124R
Взрывобезопасность		-

Применяемые военными США спецификации

Стандарт	MIL-810 F Method, Proc.
Нижний предел давления при хранении	500.5 I
Нижний предел давления при использовании	500.5 II
Максимальная температура хранения	501.5 I
Максимальная температура эксплуатации	501.5 II
Минимальная температура хранения	502.5 I
Минимальная температура эксплуатации	502.5 II
Тепловой удар	503.5 I-C
Солнечное излучение	505.5 I
Защита от дождя	506.5 I
Соляной туман	509.5
Пылезащита	510.5 I
Погружение	512.5 I
Колебания	514.6 I
Противоударность	516.6 I

Также встречается эквивалент MIL-STD-810 -C, -D, -E и -F.

Стандартная защита (IC-F3036T/S, IC-F4036T/S, BP-232WP & HM-168LWP)
Пыль и Вода	IP67 (Пылезащита и водонепроницаемость)

Опции

Батарея

BP-232WP

(Li-Ion)
7.4В/2250мАч (min.),
2300мАч
IP67

Футляр для аккумуляторов

BP-240

AAA(LR03)×6 ячеек

BP-261

AA(LR6)×6 ячеек

Зарядки

BC-119N

Быстрое зарядное устройство
(требуется AD-106)

BC-197*

Быстрое 6-ти местное зарядное

BC-160

Быстрое зарядное устройство

BC-171

Регулярное зарядное устройство

* AD-122 зарядное устройство поставляется в комплекте с BC-197, в зависимости от версии BC-197.

Адаптер зарядного устройства

AD-106

(Используйте для BC-119 )

Адаптер переменного/постоянного тока

BC-145S*

16В/1A
(Используйте для BC-119N)

BC-147S*

12В/200мА
(Используйте для BC-171)

BC-157S

12В/6.6A
(Используйте для BC-197)

BC-123S

12V/1A
（Используйте для BC-160)

* BC-123/BC-145/BC-147SA для 120В AC. SE для 230В AC. SV для 240В AC. BC-123/BC-145SUK для 230В AC.

Микрофоны

HM-158LA

HM-159LA

HM-168LWP

IP67

HM-153LA

HM-166LA

Гарнитуры

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-4LA)

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для VS-4LA)

HS-97

Лорингофонный микрофон
(Используйте для VS-4LA)

РТТ кабель

VS-4LA

Наушники

SP-13

SP-27

Клипсы

MB-93

Поворотного типа

MB-94

Тип крокодил

Крепления на ремень

MB-96N

Шарнирного типа. MB-93 шарнир в комплекте.

MB-96F

Фиксированое

MB-96FL

Удлиненного типа

Автомобильная зарядка

CP-23L

(Используйте для BC-119N)

Скоба зарядного устройства

MB-130

для использования с BC-160.

Кабели постоянного тока

OPC-656

12–20В DC кабель
(Используйте для BC-197)

OPC-515L

(Используйте для BC-119N)

Антенны

FA-SC25V 136-150МГц	FA-SC55V 150-174МГц	FA-SC25U 400-430МГц	FA-SC57U 430-470МГц
FA-SC72U 470-520МГц

Гибкие Антенны

FA-SC61VC

136-174МГц

FA-SC61UC

380-520МГц

Укороченные Антенны

FA-SC56VS

150-162МГц

FA-SC57VS

160-174МГц

FA-SC73US

450-490МГц

Антенны с высоким коэффициентом усиления

FA-SC62V

150-160МГц

FA-SC63V

155-165МГц

Дополнительные модули

UT-108R

DTMF Декодер

UT-109R

Модуль шифратора телефонных сигналов
(Инверсия спектра)

UT-110R

Модуль шифратора телефонных сигналов
(Ролинговый)

UT-124R

Модуль функции человек упал

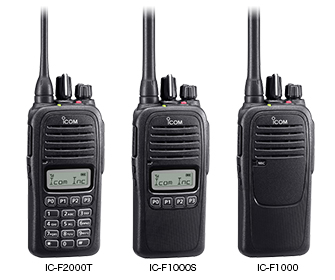

ICOM IC-F1000/T/S, ICOM IC-F2000/T/S (USA)

IC-F1000T

IC-F1000S

IC-F1000

IC-F2000T

IC-F2000S

IC-F2000

PDF

СКАЧАТЬ ИНСТРУКЦИЮ

БРОШЮРА

Описание

Серия IC-F1000/2000 имеет водонепроницаемый и пыленепроницаемый корпус (IP67).

Приемопередатчик может выдержать 1м глубины воды в течение 30 минут. Его строительство пыленепроницаемый предотвращает попадание порошка, пыли, песка, грязи и других объектов.

Встроенный датчик движения

позволяет обнаружить позицию движения (например, перемещения или тряски во время погони) и отсутствия движения и может отправить экстренный сигнал. Программируются функции Одинокие рабочие и Man Down.

Большой 36мм динамик трансивера

обеспечивает четкую связь. Встроенный усилитель обеспечивает громкий и разборчивый голос человека, работающего в шумных условиях.

Радиостанция имеет встроенный 2-Tone, 5-Tone, CTCSS

и возможности для группового общения и избирательным вызовом DTCS сигнализации.

При вращении переключателя каналов,

радио объявляет номер канала.
Удобно для внесения изменений радио без необходимости смотреть на радио.

Входящие в комплект аксессуары:

- Аккумулятор, BP-279 (7.2V DC, 1485mAh)

- Настольное зарядное устройство BC-213

- Адаптер переменного тока BC-123s

- Зажим для ремня MB-133

- Антенна

Характеристики

Основные

			IC-F1000/S/T	IC-F2000/S/T
Диапазон частот (в зависимости от версии)		USA	136–174МГц	400–470МГц 450–512МГц
Диапазон частот (в зависимости от версии)		EXP	136–174МГц	335–380МГц 400–470МГц 450–520МГц
Количество каналов		IC-F1000 IC-F2000	16 каналов
Количество каналов		IC-F1000T/S IC-F2000T/S	128 каналов
Тип излучения			16K0F3E*/11K0F3E
Интервал каналов			12.5/25кГц
Требуемый источник питания			7.5В DC номинал.
Потребляемый ток	Tx		1.3A
	Rx	Режим ожидания	77мА	80мА
	Rx	Макс. аудио (встроеный SP)	330мА	300мА
Импеданс антенны			50Ом
Диапазон рабочих температур (Радио-спецификация)			–30°C - +60°C; –22°F - +140°F
Размеры (без учета выступающих частей; Ш×В×Т)			52.2×111.8×24.5мм 2.06×4.4×0.96 (с BP-279)
Вес (приблиз.)			240г 8.47oz (с BP-279)

Передатчик

	IC-F1000/S/T	IC-F2000/S/T
Выходная мощность	5Вт, 2Вт, 1Вт (Hi, L2, L1)	4Вт, 2Вт, 1Вт (Hi, L2, L1)
Макс. отклонение частоты (W/N)	± 5.0кГц/±2.5кГц
Побочное излучения	70дБ min.
Стабильность частоты	±2.5ppm
Гармонические искажения аудио (W/N)	.0%/1.5% (AF 1кГц 40% отклонение)
FM шум и помехи (W/N)	46/40дБ

Приемник

		IC-F1000/S/T	IC-F2000/S/T
Чувствительность (при 12дБ SINAD)		0.25мкВ
Избирательность по соседнему каналу (W/N)		76/53дБ	73/56дБ
Шумы и помехи (W/N)		51/45дБ	49/43дБ
AF выходная мощность (на 5% искажений)	внутр SP	800мВт(С нагрузкой 12 Ом)
AF выходная мощность (на 5% искажений)	внеш SP	400мВт(С нагрузкой 8 Ом)

Измерения, сделаны в соответствии с TIA-603 (USA/EXP).
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.

Функции для сравнения

		IC-F1000/S/T IC-F2000/S/T
Количество слотов		-
CTCSS/ DTCS	кодер	Доступно
CTCSS/ DTCS	декодер	Доступно
2-Tone	кодер	Доступно
2-Tone	декодер	Доступно
5-Tone	кодер	Доступно
5-Tone	декодер	Доступно
DTMF автодозвон		Доступно
DTMF декодер		-
Голосовой скремблер	Инверсионный	Доступно
	Инверсия спектра	-
	Ролинговый	-
APCO P25 цифр.		-
6.25кГц цифр.		-
MDC 1200		Доступно (ограниченная функция)
Функция движения		Доступно
Функция одинокий работник		Доступно
Функция человек упал		Доступно
Взрывобезопасность		-
Голосовое объявление		Доступно
Аудио компандер		Доступно
GPS приемник		-

Применяемые военными США спецификации

Стандарт	MIL-810 G Method, Proc.
Нижний предел давления при хранении	500.5 I
Нижний предел давления при использовании	500.5 II
Максимальная температура хранения	501.5 I
Максимальная температура эксплуатации	501.5 II
Минимальная температура хранения	502.5 I
Минимальная температура эксплуатации	502.5 II
Тепловой удар	503.5 I-C
Солнечное излучение	505.5 I
Защита от дождя	506.5 I
Влажность	507.5 II
Соляной туман	509.5
Пылезащита	510.5 I
Погружение	512.5 I
Колебания	514.6 I
Противоударность	516.6 I

Также встречается эквивалент MIL-STD-810 -C, -D, -E и -F.

Стандартная защита (IC-F1000/T/S, IC-F2000/T/S & HM-168LWP)
Пыль и Вода	IP67 (Пылезащита и водонепроницаемость)

Опции

Батареи

BP-278

(Li-Ion)
7.2V/1130мАч

BP-279

(Li-Ion)
7.2V/1485мАч

Зарядки

BC-213

Быстрое зарядное устройство

BC-214

Мульти-зарядка

Адаптер зарядного устройства

AD-130

(Используйте для BC-214 )

* AD-130 адаптер зарядного устройства предоставлен с BC-214.

Адаптер переменного/постоянного тока

BC-123S*

12V/1A
（Используйте для BC-213)

BC-157S

12В/6.6A
(Используйте для BC-214)

* BC-123SA для 120В AC. SE для 230В AC. SV для 240В AC.

Микрофоны

HM-168LWP

IP67

HM-158LA

HM-159LA

Наушники с микрофонами

HM-153LA

HM-166LA

Гарнитуры

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-4LA)

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для VS-4LA)

HS-97

Лорингофонный микрофон
(Используйте для VS-4LA)

РТТ кабель

VS-4LA*

*VS-4LAтребуется при использовании HS-94, HS-95 и HS-97.

Клипса

MB-133

Типа крокодил

Автомобильная зарядка

CP-23L

(Используйте для BC-213)

Кабель питания

OPC-656

12–20В DC кабель
(Используйте для BC-214)

Скоба зарядного устройства

MB-130

Для использования с BC-213

Антенны

FA-SC25V 136-150МГц	FA-SC55V 150-174МГц	FA-SC25U 400-430МГц	FA-SC57U 430-470МГц
FA-SC72U 470-520МГц	FA-SC01U 350-400МГц	FA-SC02U 330-380МГц

Гибкие Антенны

FA-SC61VC

136-174МГц

FA-SC61UC

380-520МГц

Укороченные Антенны

FA-SC56VS

150-162МГц

FA-SC57VS

160-174МГц

FA-SC73US

450-490МГц

Антенны с высоким коэффициентом усиления

FA-SC62V

150-160МГц

FA-SC63V

155-165МГц

ICOM IC-F1000/T/S, ICOM IC-F2000/T/S (EUR)

IC-F1000T

IC-F1000S

IC-F1000

IC-F2000T

IC-F2000S

IC-F2000

PDF

СКАЧАТЬ ИНСТРУКЦИЮ

БРОШЮРА

Описание

Compact, Slim Dimensions IP67Waterproofing and Full of Useful Features

IP67 Waterproof and Dust-tight Protection

The IC-F1000 series has a 24.5мм slim depth with IP67 waterproof casing. The transceiver can withstand 1m depth of water for 30 minutes. Its dust-tight construction prevents the ingress of powder dust, sand, mud and other objects.

Enhanced Emergency with Built-in Motion Sensor

With a built-in motion sensor, the ICF1000 series can detect its position, state of motion and non-motion and can send an emergency signal. The motion function detects if the transceiver is moving или shaking, for example, during a chase. The lone worker and man down functions are programmable.

Easy to Hear in a Noisy Environment

The large 36мм speaker of the transceiver provides clear companded 800 мВт* audio. The built-in BTL amplifier doubles the audio выходная мощность and delivers loud and intelligible voice to a radio operator working in noisy environments.
* Typical with Внутр. SPeaker

Inversion Voice Scrambler

The built-in inversion voice scrambler provides secure conversation. Up to 16 codes are selectable.

14 Hours of Operating Time with Supplied Waterproof Battery

The supplied waterproof Li-Ion battery pack, BP-279 (7.2V DC, 1485мАч), provides 14 hours* of operating time.
* Tx:Rx:Standby=5:5:90. Power save function ON.

Quiet Режим ожидания and More

The IC-F1000 series has built-in 2-Tone, 5-Tone, CTCSS and DTCS signaling capabilities for group communication and selective calling..

MDC 1200 Compatible

The following MDC features are programmable.

PTT ID
Emergency (No ACK transmission)
Radio check (RX only)
Stun/Revive (RX only)
Transmit status messages (LCD types only)
100 alias table (LCD types only)

Channel Announcement

When you rotate the channel knob, the radio announces the channel number.
Convenient for making radio adjustments without having to look at the radio.

Other Features

8 DTMF autodial memories
BIIS PTT ID and emergency call
“Shift key” function increases number of programmable key assignments
Surveillance function
Escalating alarm
Optional HM-168LWP, waterproof speaker-mic

Supplied accessories

Battery pack, BP-279
Desktop charger, BC-213
AC adapter, BC-123S
Belt clip, MB-133
Antenna

*May differ depending on version

Характеристики

Основные

			IC-F1000/S/T	IC-F2000/S/T
Диапазон частот (в зависимости от версии)			136–174МГц	400–470МГц
Количество каналов		IC-F1000 IC-F2000	16 каналов
Количество каналов		IC-F1000T/S IC-F2000T/S	128 каналов
Тип излучения			16K0F3E/14K0F3E/11K0F3E (25/20/12.5кГц)
Требуемый источник питания			7.5В DC
Потребляемый ток	Tx		1.3A
	Rx	Режим ожидания	77мА	80мА
	Rx	Макс. аудио (Внутр. SP)	330мА	300мА
Импеданс антенны			50Ом
Диапазон рабочих температур (только радио)			–25°C до +55°C
Размеры (без учета выступающих частей; Ш×В×Т)			52.2×111.8×24.5мм (С BP-279)
Вес (приблиз.)			240г (С BP-279)

Передатчик

	IC-F1000/S/T	IC-F2000/S/T
Выходная мощность (7.2В DC)	5Вт, 2Вт, 1Вт (Hi, L2, L1)	4Вт, 2Вт, 1Вт (Hi, L2, L1)
Макс. отклонение частоты (W/M/N)	± 5.0кГц/±4.0кГц/±2.5кГц
Побочное излучения	0.25мкВт (≤ 1ГГц), 1.0мкВт (> 1ГГц)
Стабильность частоты	±2.5ppm
Гармонические искажения аудио (W/M/N)	1.0%/1.0%/1.5% (AF 1кГц 40% отклонение)
Остаточные модуляции (W/M/N)	45/43/40дБ min. (С CCITT фильтром)
Внеш. разъем микрофона	3-conductor 2.5 (d) мм (1/10ʺ)/2.2kОм

Приемник

		IC-F1000/S/T
Чувствительность		–4dBмкВ emf (на 20дБ SINAD)
Избирательность по соседнему каналу (W/M/N)		70/70/40дБ min.
Фон и шумы (W/M/N)		45/43/40дБ min. (Без CCITT фильтра)
AF выходная мощность (на 5% искажений)	внутр. SP	800мВт(С нагрузкой 12 Ом)
AF выходная мощность (на 5% искажений)	внеш. SP	400мВт(С нагрузкой 8 Ом)
Коннектор для внешнего динамика		2-conductor 3.5 (d) мм (1⁄8ʺ)/8Ом

Измерения, выполненные в соответствии с EN 300-086 (EUR).
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.

Функции для сравнения

		IC-F1000/S/T IC-F2000/S/T
Количество слотов		-
CTCSS/ DTCS	кодер	Доступно
CTCSS/ DTCS	декодер	Доступно
2-Tone	кодер	Доступно
2-Tone	декодер	Доступно
5-Tone	кодер	Доступно
5-Tone	декодер	Доступно
DTMF автодозвон		Доступно
DTMF декодер		-
Голосовой скремблер	Инверсионный	Доступно
	Инверсия спектра	-
	Роллинговый	-
APCO P25 цифр.		-
6.25кГц цифр.		-
MDC 1200		Доступно (ограниченная функция)
Функция движения		Доступно
Функция одинокий работник		Доступно
Функция человек упал		Доступно
Взрывобезопасность		-
Голосовое сообщение		Доступно
Аудио компандер		Доступно
GPS приемник		-

Применяемые военными США спецификации

Стандарт	MIL-810 G Method, Proc.
Нижний предел давления при хранении	500.5 I
Нижний предел давления при использовании	500.5 II
Максимальная температура хранения	501.5 I
Максимальная температура эксплуатации	501.5 II
Минимальная температура хранения	502.5 I
Минимальная температура эксплуатации	502.5 II
Тепловой удар	503.5 I-C
Солнечное излучение	505.5 I
Защита от дождя	506.5 I
Соляной туман	509.5
Пылезащита	510.5 I
Погружение	512.5 I
Колебания	514.6 I
Противоударность	516.6 I

Также встречается эквивалент MIL-STD-810 -C, -D, -E и -F.

Стандартная защита (IC-F1000/T/S, IC-F2000/T/S & HM-168LWP)
Пыль и Вода	IP67 (Пылезащита и водонепроницаемость)

Опции

Батареи

BP-278

(Li-Ion)
7.2V/1130мАч

BP-279

(Li-Ion)
7.2V/1485мАч

Зарядки

BC-213

Быстрое зарядное устройство

BC-214

Мульти-зарядка

Адаптер зарядного устройства

AD-130

(Используйте для BC-214 )

* AD-130 адаптер зарядного устройства поставляется с BC-214.

Адаптер переменного/постоянного тока

BC-123S*

12V/1A
（Используйте для BC-213)

BC-157S

12В/6.6A
(Используйте для BC-214)

* BC-123SA для 120В AC. SE для 230В AC. SV для 240В AC.

Микрофоны

HM-168LWP

IP67

HM-158LA

HM-159LA

Наушники c микрофонами

HM-153LA

HM-166LA

Гарнитуры

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-4LA)

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для VS-4LA)

HS-97

Лорингофонный микрофон
(Используйте для VS-4LA)

РТТ кабель

VS-4LA*

*VS-4LA требуется при использовании HS-94, HS-95 и HS-97.

Клипса

MB-133

Типа крокодил

Автомобильная зарядка

CP-23L

(Используйте для BC-213)

DC Кабель питания

OPC-656

12–20В DC кабель
(Используйте для BC-214)

Скоба зарядного устройства

MB-130

Для использования с BC-213

Антенны

FA-SC25V 136-150МГц	FA-SC55V 150-174МГц	FA-SC25U 400-430МГц	FA-SC57U 430-470МГц
FA-SC72U 470-520МГц

Гибкие Антенны

FA-SC61VC

136-174МГц

FA-SC61UC

380-520МГц

Укороченные Антенны

FA-SC56VS

150-162МГц

FA-SC57VS

160-174МГц

FA-SC73US

450-490МГц

Антенны с высоким коэффициентом усиления

FA-SC62V

150-160МГц

FA-SC63V

155-165МГц

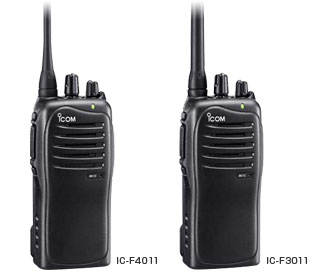

ICOM IC-F3011, ICOM IC-F4011

IC-F3011

IC-F4011

PDF

СКАЧАТЬ ИНСТРУКЦИЮ

БРОШЮРА

Описание

Simple, Rugged & Reliable at an unbelievable price!

Simple operation for instant communication

With only 3 buttons, one volume knob and one 16-position channel knob, the IC-F3011 series does not require special training to use. The large knobs and positive action buttons are easy-to-operate, even while wearing gloves.

Modern design, rugged body

The IC-F3011 series is compact (120mm; 4.72 inch height) and light weight (приблиз.mate 300г; 10.6oz с BP-232H and antenna). The aluminum die-cast chassis is the basis for this rugged construction, allowing long-life usage in various environments.

MIL-STD and IP54 rugged construction

The radio is tested to MIL-STD 810 specifications and to the IP54 rating for dust protection and water resistance. The IC-F3011 series is built to take harsh use and keep working.

Lithium-Ion battery standard

The IC-F3011 series comes with a high capacity 2300мАч Li-Ion battery pack, BP-232H, as standard. The BP-232H offers up to 21 hours* of operation.
* VHF типичный operation with Tx:Rx:Режим ожидания ratio =5:5:90

CTCSS/DTCS tone кодер/декодер

The IC-F3011 series has the built-in CTCSS and DTCS capabilities as standard to access a repeater или to set up your own talk group for quiet stand-by.

Rapid battery charger supplied

The rapid desktop charger, BC-160 and AC adapter BC-145SA is supplied with the radio. It charges the BP-232H Li-Ion battery in 3 hours (приблиз.).

Automatic scanning and priority scan

The power on scan function automatically starts scanning when turning on the radio. The priority scan function scans all programmed каналов in sequence, while monitoring the priority channel.

Other features

Low battery alert with blinking LED and low battery beep
Wide frequency coverage (136–174, 400–470 and 450–512МГц)
PC programmable
3-color LED (Red, Green, Orange)
Talk around function
Time out timer
Optional VOX headset
2-step power save

Характеристики

Основные

			IC-F3011	IC-F4011
Диапазон частот (в зависимости от версии)			136–174МГц	400–470МГц 450–512МГц
Количество каналов			16 каналов
Интервал каналов (в зависимости от версии)			15/30кГц	12.5/25кГц
Тип излучения			16K0F3E, 11K0F3E
Потребляемый ток	Tx		1.5A	1.6A
	Rx	Режим ожидания	70мА
	Rx	Макс. аудио	300мА
Размеры (без учета выступающих частей; Ш×В×Т)			53×120×38 мм; 2.09×4.72×1.5 (с BP-232H)
Вес (приблиз.)			300г; 10.6oz (с BP-232H)

Передатчик

	IC-F3011	IC-F4011
Выходная мощность	5Вт	4Вт
Побочное излучения	80dBc
Стабильность частоты	±2.5ppm
Гармонические искажения аудио	3% типичный 40% отклонение
FM шум и помехи	46дБ (W) 40дБ (N)

Приемник

	IC-F3011	IC-F4011
Чувствительность at 12дБ SINAD	0.25мкВ
Избирательность по соседнему каналу (W/N)	75/65дБ
AF выходная мощность (на 5% искажений при нагрузке 8 Ом)	500мВт

*	25кГц пропускная способность больше не доступна для FCC Part 90 лицензиатов версии США. Обратитесь к своему дилеру, если вам нужно пропускную способность 25 кГц.

Функции для сравнения

		IC-F3011, IC-F4011
Количество слотов		-
CTCSS/ DTCS	кодер	Доступно
CTCSS/ DTCS	декодер	Доступно
2-Tone	кодер	-
2-Tone	декодер	-
5-Tone	кодер	-
5-Tone	декодер	-
DTMF автодозвон		-
DTMF декодер		-
Голосовой скремблер	Инверсионный	-
	Инверсия спектра	-
	Ролинговый	-
APCO P25 цифр.		-
AES шифрование		-
DES шифрование		-
6.25кГц цифр.		-
MPT 1327		-
MDC 1200		-
LTR™ trunking		-
Функция человек упал		-
Взрывобезопасность		-

Применяемые военными США спецификации

Стандарт	MIL-810 F Method, Proc.
Нижний предел давления при хранении	500.4 I
Нижний предел давления при использовании	500.4 II
Максимальная температура хранения	501.4 I
Максимальная температура эксплуатации	501.4 II
Минимальная температура хранения	502.4 I
Минимальная температура эксплуатации	502.4 II
Тепловой удар	503.4 I
Солнечное излучение	505.4 I
Защита от дождя	506.4 I
Rain Drip	506.4 III
Humidity Induced	507.4
Соляной туман	509.4
Пылезащита	510.4 I
Колебания	514.5 I
Противоударность	516.5 I
Shock Transit Drop	516.5 IV

Также встречается эквивалент MIL-STD-810 -C, -D и -E.

Стандартная защита
Пыль и Вода	IP54 (Пылезащита и водонепроницаемость)

Опции

Батареи

BP-230N

(Li-Ion)
7.4В/950мАч (min.),
980мАч

BP-232H

(Li-Ion)
7.4В/2250мАч (min.),
2300мАч

Футляр для аккумуляторов

BP-240

AAA(LR03)×6 ячеек

Зарядки

BC-119N Быстрое зарядное устройство (требуется AD-106)	BC-121N Быстрое 6-ти местное зарядное (требуется AD-106)	BC-160 Быстрое зарядное устройство	BC-171 Регулярное зарядное устройство
BC-197 Быстрое 6-ти местное зарядное

Адаптер зарядного устройства

AD-106

(Используйте для BC-119N/BC-121N)

AD-122*

(Используйте для BC-197)

* AD-122 зарядное устройство поставляется в комплекте с BC-197, в зависимости от версии BC-197.

Адаптер переменного/постоянного тока

BC-145S

16В/1A
(Используйте для BC-119N)

BC-147S

12В/200мА
(Используйте для BC-171)

BC-157S

12В/6.6A
(Используйте для BC-121N)

BC-123S

12V/1A
（Используйте для BC-160)

Микрофоны

HM-158LA

HM-159LA

HM-153LA

HM-166LA

Гарнитуры

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-1L)

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для VS-1L)

HS-97

Лорингофонный микрофон
(Используйте для VS-1L)

VOX/PTT Кабель

VS-1L

Наушник

SP-13

Клипсы

MB-93

Шарнирного типа

MB-94

Тип крокодил

Крепления на ремень

MB-96N

Поворотного типа.

MB-96F

Фиксированое

MB-96FL

Удлиненного типа

Кабели питания

CP-23L

Автомобильная зарядка
(Используйте для BC-160 или BC-119N)

OPC-515L

Кабель питания
(Используйте для BC-160 или BC-119N)

OPC-656

12–20В DC кабель
(Используйте для BC-121N)

Скоба зарядного устройства

MB-130

для использования с BC-160.

Антенны

FA-SC25V 136-150МГц	FA-SC55V 150-174МГц	FA-SC25U 400-430МГц	FA-SC57U 430-470МГц
FA-SC72U 470-520МГц

Гибкие Антенны

FA-SC61VC

136-174МГц

FA-SC61UC

380-520МГц

Укороченные Антенны

FA-SC56VS

150-162МГц

FA-SC57VS

160-174МГц

FA-SC73US

450-490МГц

ICOM IC-F3013, ICOM IC-F4013

IC-F3013

IC-F4013

PDF

СКАЧАТЬ ИНСТРУКЦИЮ

БРОШЮРА

Описание

Simple, Rugged & Reliable at an unbelievable price!

Simple operation for instant communication

With only 3 buttons, one volume knob and one 16-position channel knob, the IC-F3013 series does not require special training to use. The large knobs and positive action buttons are easy-to-operate, even while wearing gloves.

Modern design, rugged body

The IC-F3013 series is compact (120mm; 423/32 inch height) and light weight (приблиз.mate 300г; 10.6oz с BP-232N and antenna). The aluminum die-cast chassis is the basis for this rugged construction, allowing long-life usage in various environments.

MIL-STD and IP54 rugged construction

The radio is tested to MIL-STD 810 specifications and to the IP54 rating for dust protection and water resistance. The IC-F3013 series is built to take harsh use and keep working.

Lithium-Ion battery standard

The IC-F3013 series comes with a high capacity 2000мАч（typ.） Li-Ion battery pack, BP-232N, as standard. The BP-232N offers up to 18 hours* of operation.
* VHF типичный operation with Tx:Rx:Режим ожидания ratio =5:5:90

Most popular signalings built-in

Use the built-in 2-Tone, 5-Tone, MDC 1200, CTCSS and DTCS capabilities as standard to set up your own talk groups and quiet stand-by when others are talking.

MDC 1200 PTT ID and Emergency

The IC-F3013 series has a built-in MDC 1200 encoder for transmitting a PTT ID and emergency* signal. Assimilate the IC-F3013 easily into existing MDC 1200 systems.
* No ACK transmission

Rapid battery charger supplied

The rapid desktop charger, BC-160 and AC adapter BC-145 is supplied with the radio. It charges the BP-232N Li-Ion battery in 3 hours (приблиз.).

Automatic scanning and priority scan

The power on scan function automatically starts scanning when turning on the radio. The priority scan function scans all programmed каналов in sequence, while monitoring the priority channel.

Other features

Low battery alert with blinking LED and low battery beep
Wide frequency coverage (136–174, 400–470 and 450–512МГц)
Wide/narrow channel spacing (25, 12.5кГц) programmable
PC programmable
3-color LED (Red, Green, Orange)
Talk around function
Time out timer
Optional VOX headset
2-step power save

Характеристики

Основные

			IC-F3013	IC-F4013
Диапазон частот (в зависимости от версии)			136–174МГц	400–470МГц 450–512МГц
Количество каналов			16 каналов
Интервал каналов (в зависимости от версии)			12.5/25кГц	12.5/25кГц
Тип излучения			16K0F3E, 11K0F3E
Потребляемый ток	Tx		1.5A	1.6A
	Rx	Режим ожидания	70мА
	Rx	Макс. аудио	300мА
Размеры (без учета выступающих частей; Ш×В×Т)			53×120×38 мм 2.09×4.72×1.50
Вес (приблиз.)			300г; 10.6oz (с BP-232N)

Передатчик

	IC-F3013	IC-F4013
Выходная мощность	5Вт	4Вт
Побочное излучения	80дБ
Стабильность частоты	±2.5ppm
Гармонические искажения аудио	3% типичный 40% отклонение
FM шум и помехи	46дБ (W) 40дБ (N)

Приемник

	IC-F3013	IC-F4013
Чувствительность при 12дБ SINAD	0.25мкВ
Избирательность по соседнему каналу (W/N)	75/65дБ
Внеполосовой прием	70дБ (min.)
Интермодуляция	74дБ
AF выходная мощность (на 5% искажений при нагрузке 8 Ом)	500мВт

Функции для сравнения

		IC-F3013, IC-F4013
Количество слотов		-
CTCSS/ DTCS	кодер	Доступно
CTCSS/ DTCS	декодер	Доступно
2-Tone	кодер	Доступно
2-Tone	декодер	Доступно
5-Tone	кодер	Доступно
5-Tone	декодер	Доступно
DTMF автодозвон		Доступно
DTMF декодер		-
Голосовой скремблер	Инверсионный	-
	Инверсия спектра	-
	Ролинговый	-
APCO P25 цифр.		-
AES шифрование		-
DES шифрование		-
6.25кГц цифр.		-
MPT 1327		-
MDC 1200		Доступно (ограниченная функция)
LTR™ trunking		-
Функция человек упал		-
Взрывобезопасность		-

Применяемые военными США спецификации

Стандарт	MIL-810 F Method, Proc.
Нижний предел давления при хранении	500.4 I
Нижний предел давления при использовании	500.4 II
Максимальная температура хранения	501.4 I
Максимальная температура эксплуатации	501.4 II
Минимальная температура хранения	502.4-3 I
Минимальная температура эксплуатации	502.4-3 II
Тепловой удар	503.4 I
Солнечное излучение	505.4 I
Защита от дождя	506.4 I
Соляной туман	509.4
Пылезащита	510.4 I
Колебания	514.5 I
Противоударность	516.5 I

Также встречается эквивалент MIL-STD-810 -C, -D и -E.

Стандартная защита
Пыль и Вода	IP54 (Пылезащита и водонепроницаемость)

Опции

Батареи

BP-230N

(Li-Ion)
7.4В/950мАч (min.),
980мАч

BP-232H

(Li-Ion)
7.4В/2250мАч
(min.),
2300мАч

Футляр для аккумуляторов

BP-240

AAA(LR03)×6 ячеек

Зарядки

BC-119N

Быстрое зарядное устройство
(требуется AD-106)

BC-121N

Быстрое 6-ти местное зарядное
(требуется AD-106)

BC-160

Быстрое зарядное устройство

BC-171

Регулярное зарядное устройство

Адаптер зарядного устройства

AD-106

(Используйте для BC-119N/BC-121N)

Адаптер переменного/постоянного тока

BC-145S

16В/1A
(Используйте для BC-119N)

BC-147S

12В/200мА
(Используйте для BC-171)

BC-157S

12В/6.6A
(Используйте для BC-121N)

BC-123S

12V/1A
（Используйте для BC-160)

Микрофоны

HM-158LA

HM-159LA

HM-153LA

HM-166LA

Гарнитуры

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-1L)

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для VS-1L)

HS-97

Лорингофонный микрофон
(Используйте для VS-1L)

VOX/PTT Кабель

VS-1L

Наушник

SP-13

Клипсы

MB-93

Поворотного типа

MB-94

Тип крокодил

Крепления на ремень

MB-96N

Поворотного типа.

MB-96F

Фиксированое

MB-96FL

Удлиненного типа

Кабели для источника питания

CP-23L

Автомобильная зарядка
(Используйте для BC-160 или BC-119N)

OPC-515L

Кабель питания
(Используйте для BC-160 или BC-119N)

OPC-656

12–20В DC кабель
(Используйте для BC-121N)

Скоба зарядного устройства

MB-130

для использования с BC-160.

Антенна

FA-SC25V 136-150МГц	FA-SC55V 150-174МГц	FA-SC25U 400-430МГц	FA-SC57U 430-470МГц
FA-SC72U 470-520МГц

Гибкие Антенны

FA-SC61VC

136-174МГц

FA-SC61UC

380-520МГц

Укороченные Антенны

FA-SC56VS

150-162МГц

FA-SC57VS

160-174МГц

FA-SC73US

450-490МГц

ICOM IC-F3001, ICOM IC-F4001

IC-F3001

IC-F4001

PDF

СКАЧАТЬ ИНСТРУКЦИЮ

БРОШЮРА

Описание

Affordable, high performance radio that offers abundant features

Simple operation for instant communication

The IC-F3001 series is so easy to use there's no special training required. The few knobs and buttons are generously sized for easy operation and are designed to provide non-slip, positive action – even while wearing gloves.

Easy to hear in noisy areas

The built-in bridge-tied load (BTL) amplifier offers powerful 800мВт* audio output from the large 45мм speaker. The radio delivers loud and intelligible audio even in noisy environments.
* Typical with Внутр. SPeaker

Longer operating time

A new high efficiency FET of the IC-F3001 series reduces consumption current and provides 20 hours* of operating time with the BP-265, 2000мАч battery pack. Even when used with the BP-264, the radio offers 14 hours* of operating time.
*Tx:Rx:Standby=5:5:90. Power save function ON.

Weather resistant, dust protection, military rugged

While the radio is a compact unit with a height of only 111мм (43/8 inch), the radio is tested to dust protection and water resistant equivalent to IP54 and 11 categories of MIL-STD-810 environmental test. In short, the IC-F3001 series is built rugged!

Internal VOX capability for hands-free operation

The radio has the internal VOX capability for hands-free operation. Optional compatible headset with plug Кабель питания OPC-2004 can be used with the radio. Also, the VOX gain and VOX delay time are adjustable.

Selective calling, quiet stand-by and more

2-Tone and 5-Tone signalings give you selective calling, quiet stand-by and other convenient functions with programming. The radio “stun” function disables a radio over the air and the “revive” function restores the stunned radio.

Scan features

The priority scan allows you to monitor one или two priority каналов while scanning other non-priority каналов. The Tx channel and talk back functions allow you to make a quick response while scanning.

Other features

DTMF автодозвон
CTCSS/DTCS encoder/декодер
BIIS PTT ID transmission
MDC PTT ID and emergency
Low battery alert
2-step power save
PC programmable
Time out timer
Talk around function
Функция одинокий работник
Enhanced emergency
3-color LED
Surveillance function

Характеристики

Основные

			IC-F3001	IC-F4001
Диапазон частот (в зависимости от версии)			136МГц–174МГц	400МГц–470МГц 450МГц–512МГц
Количество каналов памяти			16 каналов
Интервал каналов (в зависимости от версии)			12.5кГц/25кГц 15кГц/30кГц	12.5кГц/25кГц
Тип излучения			16K0F3E/11K0F3E
Потребляемый ток	Tx		1.3A
	Rx	Режим ожидания	75мА	70мА
	Rx	Макс. аудио	330мА (Внутр. SP)
Размеры (Ш×В×Т) (без учета выступающих частей)			58×111×31.0mm; 2.28×4.37×1.22 (с BP-264) 58×111×35.5mm; 2.28×4.37×1.4 (с BP-265)
Вес			330г; 11.6oz (с BP-264) 270г; 9.5oz (с BP-265)

Передатчик

	IC-F3001	IC-F4001
Выходная мощность (7.2В DC)	5Вт, 2Вт, 1Вт (Hi, L2, L1)	4Вт, 2Вт, 1Вт (Hi, L2, L1)
Побочное излучения	70дБ min.
Стабильность частоты	±2.5ppm
Гармонические искажения аудио (W/N)	1.0%/1.5%
FM шум и помехи (W/N)	46дБ/40дБ

Приемник

		IC-F3001	IC-F4001
Чувствительность at 12дБ SINAD		0.25мкВ
Избирательность по соседнему каналу (W/N)		78дБ/70дБ	73дБ/65дБ
AF выходная мощность (на 5% искажений )	Внутр. SP (С нагрузкой 12 Ом)	800мВт
AF выходная мощность (на 5% искажений )	Внеш. SP (С нагрузкой 8 Ом)	400мВт

Применяемые военными США спецификации

Стандарт	MIL-810 F Method, Proc.
Нижний предел давления при хранении	500.4 I
Нижний предел давления при использовании	500.4 II
Максимальная температура хранения	501.4 I
Максимальная температура эксплуатации	501.4 II
Минимальная температура хранения	502.4-3 I
Минимальная температура эксплуатации	502.4-3 II
Тепловой удар	503.4 I
Солнечное излучение	505.4 I
Защита от дождя	506.4 I
Соляной туман	509.4
Пылезащита	510.4 I
Колебания	514.5 I
Противоударность	516.5 I

Также встречается эквивалент MIL-STD-810 -C, -D и -E.

Стандартная защита

Пыль и Вода	IP54 (Пылезащита и водонепроницаемостьt)

Опции

Батареи

BP-264

(Ni-MH)
7.2V/1400мАч

BP-265

(Li-Ion)
7.4В/1900мАч
(min.),
2000мАч

Футляр для аккумуляторов

BP-263

AA(LR6)
батарей ×6

Зарядки

BC-192

Регулярное зарядное устройство для BP-264 (Ni-MH батарея)
(Используйте для BC-147S)

BC-191

Быстрое зарядное устройство для BP-264 (Ni-MH батарея)
(Используйте для BC-123S)

BC-193

Быстрое зарядное устройство для BP-265 (Li-Ion батарея)
(Используйте для BC-123S)

BC-197

Быстрое 6-ти местное зарядное для BP-264 или BP-265.*
(Используйте для BC-157S)

* Совместимость аккумуляторной батареи отличается в зависимости от установленного адаптера зарядного устройства (AD-120 или AD-121).

Адаптер переменного/постоянного тока

BC-147S*

12В/200мА
(Используйте для BC-192)

BC-123S*

12V/1A
(Используйте для BC-191 или BC-193)

BC-157S

12В/6.6A
(Используйте для BC-197)

* BC-123SA/BC-147SA для 120В AC. SE для 230В AC. SV для 240В AC.

Адаптер зарядного устройства

AD-120*

Адаптер зарядного устройства для BP-264.
(Используйте для BC-197)

AD-121*

Адаптер зарядного устройства для BP-265.
(Используйте для BC-197)

* AD-120 или AD-121 зарядное устройство поставляется в комплекте с BC-197, в зависимости от версии BC-197.

Микрофоны

HM-158LA

HM-159LA

Гарнитуры

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-4LA или OPC-2004)

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для VS-4LA или OPC-2004)

HS-97

Лорингофонный микрофон
(Используйте для VS-4LA или OPC-2004)

РТТ кабель

VS-4LA

Кабель питания

OPC-2004

Клипса

MB-124

Тип крокодил

Скоба зарядного устройства

MB-130

Для использования с BC-191, BC-192 или BC-193.

Кабели питания

CP-23L

Автомобильная зарядка
(Используйте для BC-191 или BC-193)

OPC-515L

DC Кабель питания
(Используйте для BC-191, BC-192 или BC-193.)

OPC-656

DC Кабель питания
(Используйте для BC-197)

Антенны

FA-SC25V 136-150МГц	FA-SC55V 150-174МГц	FA-SC25U 400-430МГц	FA-SC57U 430-470МГц
FA-SC72U 470-520МГц

Гибкие Антенны

FA-SC61VC

136-174МГц

FA-SC61US

380-520МГц

Укороченные Антенны

FA-SC56VS

150-162МГц

FA-SC57VS

160-174МГц

FA-SC73US

450-490МГц

ICOM IC-F3002, ICOM IC-F4002

IC-F3002

IC-F4002

PDF

СКАЧАТЬ ИНСТРУКЦИЮ

БРОШЮРА

Описание

Affordable, high performance radio that offers abundant features

Simple operation for instant communication

The IC-F3002 series is so easy to use there's no special training required. The few knobs and buttons are generously sized for easy operation and are designed to provide non-slip, positive action – even while wearing gloves.

Easy to hear in noisy areas

Longer operating time

A new high efficiency FET of the IC-F3002 series reduces consumption current and provides 20 hours* of operating time with the BP-265, 2000мАч battery pack. Even when used with the BP-264, the radio offers 14 hours* of operating time.
*Tx:Rx:Standby=5:5:90. Power save function ON.

Weather resistant, dust protection, military rugged

While the radio is a compact unit with a height of only 111mm, the radio is tested to dust protection and water resistant equivalent to IP54 and 11 categories of MILSTD- 810 environmental test. In short, the IC-F3002 series is built rugged!

Internal VOX capability for hands-free operation

Selective calling, quiet stand-by and more

Scan features

Other features

DTMF автодозвон
CTCSS/DTCS кодер/декодер
BIIS PTT ID transmission
MDC PTT ID and emergency
Low battery alert
2-step power save
PC programmable
Time out timer
Talk around function
Функция одинокий работник
Enhanced emergency
3-color LED
Surveillance function

Характеристики

Основные

			IC-F3002	IC-F4002
Диапазон частот (в зависимости от версии)			136МГц–174МГц	400МГц–470МГц
Количество каналов памяти			16 каналов
Интервал каналов (в зависимости от версии)			12.5кГц/20кГц/25кГц
Тип излучения			16K0F3E/14K0F3E/8K50F3E
Потребляемый ток	Tx		1.3A
	Rx	Режим ожидания	75мА	70мА
	Rx	Макс. аудио	330мА (Внутр. SP)
Размеры (Ш×В×Т) (без учета выступающих частей)			58×111×31 мм (с BP-264) 58×111×35.5 мм (с BP-265)
Вес			330г (с BP-264) 270г (с BP-265)

Передатчик

	IC-F3002	IC-F4002
Выходная мощность (7.2В DC)	5Вт, 2Вт, 1Вт (Hi, L2, L1)	4Вт, 2Вт, 1Вт (Hi, L2, L1)
Побочное излучения	0.25мкВт (≤ 1ГГц) 1.0мкВт (> 1ГГц)
Стабильность частоты	±2.5ppm
Гармонические искажения аудио (W/M/N)	1.0%/1.0%/1.5%
Остаточные модуляции (W/M/N)	58дБ/56дБ/53дБ	53дБ/51дБ/48дБ

Приемник

		IC-F3002	IC-F4002
Чувствительность при 20дБ SINAD		-4dBмкВ emf
Избирательность по соседнему каналу (W/M/N)		78дБ/78дБ/70дБ	73дБ/73дБ/65дБ
AF выходная мощность (на 5% искажений )	Внутр. SP (С нагрузкой 8 Ом)	800мВт
AF выходная мощность (на 5% искажений )	Внеш. SP (С нагрузкой 8 Ом)	400мВт

Применяемые военными США спецификации

Стандарт	MIL-810 F Method, Proc.
Нижний предел давления при хранении	500.4 I
Нижний предел давления при использовании	500.4 II
Максимальная температура хранения	501.4 I
Максимальная температура эксплуатации	501.4 II
Минимальная температура хранения	502.4 I
Минимальная температура эксплуатации	502.4 II
Тепловой удар	503.4 I
Солнечное излучение	505.4 I
Защита от дождя	506.4 I
Соляной туман	509.4
Пылезащита	510.4 I
Колебания	514.5 I
Противоударность	516.5 I

Также встречается эквивалент MIL-STD-810 -C, -D и -E.

Стандартная защита

Пыль и Вода	IP54 (Пылезащита и водонепроницаемостьt)

Опции

Батареи

BP-264

(Ni-MH)
7.2V/1400мАч

BP-265

(Li-Ion)
7.4В/1900мАч
(min.),
2000мАч

Футляр для аккумуляторов

BP-263

AA(LR6)
батарей ×6

Зарядки

BC-192

Регулярное зарядное устройство для BP-264 (Ni-MH батарея)
(Используйте для BC-147S)

BC-191

Быстрое зарядное устройство для BP-264 (Ni-MH батарея)
(Используйте для BC-123S)

BC-193

Быстрое зарядное устройство для BP-265 (Li-Ion батарея)
(Используйте для BC-123S)

BC-197

Быстрое 6-ти местное зарядное для BP-264 или BP-265.*
(Используйте для BC-157S)

Адаптер переменного/постоянного тока

BC-147S*

12В/200мА
(Используйте для BC-192)

BC-123S*

12V/1A
(Используйте для BC-191 или BC-193)

BC-157S

12В/6.6A
(Используйте для BC-197)

* BC-123SA/BC-147SA для 120В AC. SE для 230В AC. SV для 240В AC.

Адаптер зарядного устройства

AD-120*

Адаптер зарядного устройства для BP-264.
(Используйте для BC-197)

AD-121*

Адаптер зарядного устройства для BP-265.
(Используйте для BC-197)

* AD-120 или AD-121 зарядное устройство поставляется в комплекте с BC-197, в зависимости от версии BC-197.

Микрофоны

HM-158LA

HM-159LA

Гарнитуры

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-4LA или OPC-2004)

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для VS-4LA или OPC-2004)

HS-97

Лорингофонный микрофон
(Используйте для VS-4LA или OPC-2004)

РТТ кабель

VS-4LA

Кабель питания

OPC-2004

Клипса

MB-124

Тип крокодил clip.
Same as supplied.

Скоба зарядного устройства

MB-130

Для использования с BC-191, BC-192 или BC-193.

Кабели питания

CP-23L

Автомобильная зарядка
(Используйте для BC-191 или BC-193)

OPC-515L

DC Кабель питания
(Используйте для BC-191, BC-192 или BC-193.)

OPC-656

DC Кабель питания
(Используйте для BC-197)

Антенны

FA-SC25V

136-150МГц

FA-SC55V

150-174МГц

FA-SC25U

400-430МГц

FA-SC57U

430-470МГц

Гибкие Антенны

FA-SC61VC

136-174МГц

FA-SC61US

380-520МГц

Укороченные Антенны

FA-SC56VS

150-162МГц

FA-SC57VS

160-174МГц

FA-SC73US

450-490МГц

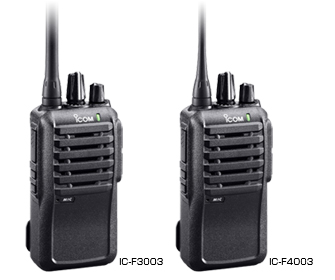

ICOM IC-F3003, ICOM IC-F4003

IC-F3003

IC-F4003

PDF

СКАЧАТЬ ИНСТРУКЦИЮ

БРОШЮРА

Описание

Простота в управлении для отличной связи

Радиостанции IC-F3003/IC-F4003 не требуют особых навыков в пользовании. Большие клавишы созданы для удобной и быстрой работы, даже если на них нажимают в перчатках.

Хорошая слышимость в шумных условиях

Встроенный BTL усилитель в паре с мощным динамиком 800 мВатт 45 мм обеспечивают отличную слышимость в любых условиях.

Длительное время пользования

Ni-Mg аккумулятор BP-264 в комплекте обеспечивает время работы до 14 часов. Дополнительно поставляется Li-Ion аккумулятор "без эффекта памяти" (необходимо другое зарядное устройство) с временем работы до 20 часов.

Погодоустойчивые, пылезащищенные, ударопрочные

Корпус из ударопрочного пластика и алюминиевого каркаса отвечают требованиям стандарта MILSTD810. По брызгозащите соответсвуют стандарту IP-54.

Встроенный VOX

Радиостанция имеет встроенный VOX (активация голосом) для того чтобы освободить руки пользователя.

Селективный вызов

Поддержка 2х и 5ти тонового сигналинга которые позволяют проводить групповые и индивидуальные вызовы. Существует функция, которая отключает радиостанцию от работы, а потом при необходимость снова возобновит ее работу.

Другие функции

Переключаемый шаг сетки частот 25/12,5 кГц
Встроенные сигнальные системы CTCSS, DTCS, 2-tone, 5-tone
2 программируемых кнопки
Поддержка некоторых команд стандарта BIIS / MDC (цифровой взаимообмен информацией и командами): групповые и индивидуальный вызовы, статусные сообщения.
Сигнализирование о разряде батареи
Режим сохранения энергии
3х цветный диод

Характеристики

Основные

			IC-F3003	IC-F4003
Диапазон частот (в зависимости от версии)			136МГц–174МГц	350МГц–400МГц 400МГц–470МГц 450МГц–520МГц
Количество каналов памяти			16 каналов
Интервал каналов (в зависимости от версии)			12.5кГц/25кГц
Тип излучения			16K0F3E/11K0F3E
Потребляемый ток	Tx		1.3A
	Rx	Режим ожидания	75мА	70мА
	Rx	Макс. аудио	330мА (Внутр. SP)
Размеры (Ш×В×Т) (без учета выступающих частей)			58×111×31 мм (с BP-264) 58×111×35.5 мм (с BP-265)
Вес			330г (с BP-264) 270г (с BP-265)

Передатчик

	IC-F3003	IC-F4003
Выходная мощность (7.2В DC)	5Вт, 2Вт, 1Вт (Hi, L2, L1)	4Вт, 2Вт, 1Вт (Hi, L2, L1)
Побочное излучения	70дБ (min.)
Стабильность частоты	±2.5ppm
Гармонические искажения аудио (W/N)	1.0%/1.5%
FM шум и помехи (W/N)	46дБ/40дБ

Приемник

		IC-F3003	IC-F4003
Чувствительность при 12дБ SINAD		0.25dBмкВ
Избирательность по соседнему каналу (W/M/N)		78дБ/70дБ	73дБ/65дБ
AF выходная мощность (на 5% искажений)	Внутр. SP (С нагрузкой 12 Ом)	800мВт
AF выходная мощность (на 5% искажений)	Внеш. SP (С нагрузкой 8 Ом)	400мВт

Применяемые военными США спецификации

Стандарт	MIL-810 F Method, Proc.
Нижний предел давления при хранении	500.4 I
Нижний предел давления при использовании	500.4 II
Максимальная температура хранения	501.4 I
Максимальная температура эксплуатации	501.4 II
Минимальная температура хранения	502.4 I
Минимальная температура эксплуатации	502.4 II
Тепловой удар	503.4 I
Солнечное излучение	505.4 I
Защита от дождя	506.4 I
Соляной туман	509.4
Пылезащита	510.4 I
Колебания	514.5 I
Противоударность	516.5 I

Также встречается эквивалент MIL-STD-810 -C, -D и -E.

Стандартная защита

Пыль и Вода	IP54 (Пылезащита и водонепроницаемостьt)

Опции

Батареи

BP-264

(Ni-MH)
7.2V/1400мАч

BP-265

(Li-Ion)
7.4В/1900мАч
(min.),
2000мАч

Футляр для аккумуляторов

BP-263

AA(LR6)
батареи ×6

Зарядки

BC-192

Регулярное зарядное устройство для BP-264 (Ni-MH батарея)
(Используйте для BC-147S)

BC-191

Быстрое зарядное устройство для BP-264 (Ni-MH батарея)
(Используйте для BC-123S)

BC-193

Быстрое зарядное устройство для BP-265 (Li-Ion батарея)
(Используйте для BC-123S)

BC-197

Быстрое 6-ти местное зарядноедля BP-264 или BP-265.*
(Используйте для BC-157S)

Адаптер переменного/постоянного тока

BC-147S*

12В/200мА
(Используйте для BC-192)

BC-123S*

12V/1A
(Используйте для BC-191 или BC-193)

BC-157S

12В/6.6A
(Используйте для BC-197)

* BC-123SA/BC-147SA для 120В AC. SE для 230В AC. SV для 240В AC.

Адаптер зарядного устройства

AD-120*

Адаптер зарядного устройства для BP-264.
(Используйте для BC-197)

AD-121*

Адаптер зарядного устройства для BP-265.
(Используйте для BC-197)

* AD-120 или AD-121 зарядное устройство поставляется в комплекте с BC-197, в зависимости от версии BC-197.

Микрофоны

HM-158LA

Compact and durable body.

HM-159LA

Full size durable speaker microphone.

Гарнитуры

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для either VS-4LA или OPC-2004)

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для either VS-4LA или OPC-2004)

HS-97

Лорингофонный микрофон
(Используйте для either VS-4LA или OPC-2004)

РТТ кабель

VS-4LA

Кабель питания

OPC-2004

Клипса

MB-124

Тип крокодил.

Скоба зарядного устройства

MB-130

Для использования с BC-191, BC-192 или BC-193.

Кабели питания

CP-23L

Автомобильная зарядка
(Используйте для BC-191 или BC-193)

OPC-515L

DC Кабель питания
(Используйте для BC-191, BC-192 или BC-193.)

OPC-656

DC Кабель питания
(Используйте для BC-197)

Антенны

FA-SC25V 136-150МГц	FA-SC55V 150-174МГц	FA-SC25U 400-430МГц	FA-SC57U 430-470МГц
FA-SC72U 470-520МГц

Гибкие Антенны

FA-SC61VC

136-174МГц

FA-SC61US

380-520МГц

Укороченные Антенны

FA-SC56VS

150-162МГц

FA-SC57VS

160-174МГц

FA-SC73US

450-490МГц

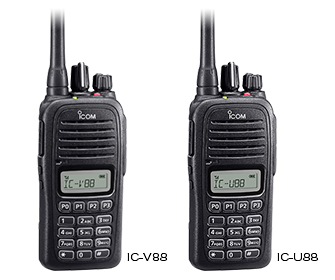

ICOM IC-V88, ICOM IC-U88

IC-V88

IC-U88

PDF

СКАЧАТЬ ИНСТРУКЦИЮ

БРОШЮРА

Описание

Compact, Waterproof Professional Radio

IP67 Waterproofing
Slim dimensions
IC-V88 (Left) and IC-V80 (right)

IP67 Waterproof and Dust-tight Protection

800мВт Clear Companded Audio with Large 36мм Speaker

5.5Вт/4.0Вт (VHF/UHF) of Output Power

10.5 Hours of Operating Time with Supplied Waterproof Battery

128 Memory Channels

8 Character Alphanumeric Display

Built-in CTCSS and DTCS кодер/декодер

8 DTMF Autodial Memories

MDC 1200 PTT ID and 100 Alias Memories

Inversion Voice Scrambler (16 Code) for Private Conversation

Channel Announcement of the Operating Channel Number

Seven Programmable Buttons with Shift Key Function

Ample Scan Functions

Характеристики

Основные

		IC-V88	IC-U88
Диапазон частот		136МГц–174МГц	335МГц–380МГц
Тип излучения		16K0F3E, 11K0F3E (25/12.5кГц)
Количество каналов		128 каналов
Импеданс антенны		50Ом
Требуемый источник питания		7.5В DC
Диапазон рабочих температур		−30°C до +60°C (только радио)
Стабильность частоты		±2.5ppm
Потребляемый ток (приблиз.)	Tx	1.5A	1.3A
Потребляемый ток (приблиз.)	Rx Макс. аудио/Режим ожидания	330мА (Внутр. SP) /77мА	300мА (Внутр. SP)/80мА
Размеры (Ш×В×Т) (без учета выступающих частей)		52.2×111.8×22.3 мм (с BP-278)
Вес		230г (с BP-278)

Передатчик

	IC-V88	IC-U88
Выходная мощность (при 7.5В)	5.5/2.0/0.5Вт (Hi/L2/L1)	4.0Вт/2.0Вт/1.0Вт (Hi/L2/L1)
Макс. отклонение частоты	±5.0кГц/±2.5кГц
Побочное излучения	70дБ min.
Внеш. разъем микрофона	3-conductor 2.5(d)мм (1/10″)/2.2kОм

Приемник

		IC-V88	IC-U88
Чувствительность		0.25мкВ (at 12дБ SINAD)
Чувствительность шумоподавления		0.25мкВ (при пороговом значении)
Избирательность по соседнему каналу		76дБ/53дБ	73дБ/56дБ
Интермодуляция		74дБ	73дБ
Ложный ответ		70дБ min.
Аудио выходная мощность	Внутр. SP	800мВт (12 Ом нагрузка)
Аудио выходная мощность	Внеш. SP	400мВт (нагрузка 8 Ом)
Коннектор внешнего динамика		3-conductor 3.5(d)мм (1/8″)/8Ом

Применяемые военными США спецификации

Стандарт	MIL-810 G Method, Proc.
Нижний предел давления при хранении	500.5 I
Нижний предел давления при использовании	500.5 II
Максимальная температура хранения	501.5 I
Максимальная температура эксплуатации	501.5 II
Минимальная температура хранения	502.5 I
Минимальная температура эксплуатации	502.5 II
Тепловой удар	503.5 I-C
Солнечное излучение	505.5 I
Защита от дождя	506.5 I
Соляной туман	509.5
Пылезащита	510.5 I
Погружение	512.5 I
Колебания	514.6 I
Противоударность	516.6 I

Также встречается эквивалент MIL-STD-810 -C, -D, -E и -F.

Стандартная защита
Пыль и Вода	IP67 (Пылезащита и водонепроницаемость)

Опции

Батареи

BP-278

(Li-Ion)
7.2V/1130мАч

BP-279

(Li-Ion)
7.2V/1485мАч

Зарядки

BC-213

Быстрое зарядное устройство

BC-214

Мульти-зарядка

Адаптер зарядного устройства

AD-130

(Используйте для BC-214 )

* AD-130 адаптер зарядного устройства поставляется с BC-214.

Адаптер переменного/постоянного тока

BC-123S*

12V/1A
（Используйте для BC-213)

BC-157S

12В/6.6A
(Используйте для BC-214)

* BC-123SA для 120В AC. SE для 230В AC. SV для 240В AC.

Микрофоны

HM-168LWP

IP67

HM-158LA

HM-159LA

Наушники c микрофонами

HM-153LA

HM-166LA

Гарнитуры

HS-94

Наушники с гибким подвесным микрофоном
(Используйте для VS-4LA)

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для VS-4LA)

HS-97

Лорингофонный микрофон
(Используйте для VS-4LA)

РТТ кабель

VS-4LA*

*VS-4LA требуется при использовании HS-94, HS-95 and HS-97.

Клипса

MB-133

Тип крокодил

Автомобильная зарядка

CP-23L

(Используйте для BC-213)

DC Кабель питания

OPC-656

12–20В DC кабель
(Используйте для BC-214)

Скоба зарядного устройства

MB-130

Для использования с BC-213

VHF Антенны

FA-SC25V

136-150МГц

FA-SC55V

150-174МГц

UHF Антенны

FA-SC01U

350-400МГц

FA-SC02U

330-380МГц

Гибкая антенна

FA-SC61VC

136-174МГц

Укороченные Антенны

FA-SC56VS

150-162МГц

FA-SC57VS

160-174МГц

Антенны с высоким коэффициентом усиления

FA-SC62V

150-160МГц

FA-SC63V

155-165МГц

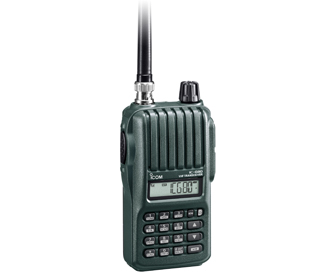

ICOM IC-G80

PDF

СКАЧАТЬ ИНСТРУКЦИЮ

БРОШЮРА

Описание

Professional in every sense! Performance, build, audio and operation

5Вт выходная мощность, 136-174МГц full VHF coverage

Professional RF performance, resistance to interference

750мВт* loud and intelligible audio with BTL amplifier and large 36мм speaker

* Typical value with Внутр. SPeaker.

IP54 and MIL-STD-810 rugged construction

Large capacity Li-Ion battery pack provides 18.5 hours* of operating time

* Typical operation. 5:5:90 duty cycle with auto power save.

Wide/narrow channel spacing

Integrated VOX function

200 каналов

Built-in CTCSS and DTCS кодер/декодер

5 character alphanumeric display

Priority, memory and skip scanning

16 DTMF autodial memories

Repeater lockout and busy channel lockout

Time-out-timer

Power save function and auto power off

Характеристики

Основные

			IC-G80
Диапазон частот			136МГц–174МГц
Количество каналов			200 каналов
Интервал каналов			12.5кГц/25кГц
Тип излучения			F2D/F3E
Потребляемый ток	Tx		1.4A (5Вт)
	Rx	Режим ожидания	60мА
	Rx	Макс. аудио	300мА (Внутр. SP)
Размеры (Ш×В×Т) (без учета выступающих частей)			58×112×30 мм
Вес			140г (Без батареи) 360г (с BP-264 и антенной)

Передатчик

	IC-G80
Выходная мощность (7.2В DC)	5.0/2.5/0.5Вт (Выс./Сред./Низ.)
Побочное излучения	Менее -70дБ
Стабильность частоты	±2.5ppm

Приемник

		IC-G80
Чувствительность (при 12дБ SINAD)		0.18мкВ
Избирательность по соседнему каналу (W/N)		72/65дБ
AF выходная мощность (на 5% искажений )	Внутр. SP (С нагрузкой 16 Ом)	750мВт
AF выходная мощность (на 5% искажений )	Внеш. SP (С нагрузкой 8 Ом)	420мВт

Применяемые военными США спецификации

Стандарт	MIL-810 F Method, Proc.
Нижний предел давления при хранении	500.4 I
Нижний предел давления при использовании	500.4 II
Максимальная температура хранения	501.4 I
Максимальная температура эксплуатации	501.4 II
Минимальная температура хранения	502.4 I
Минимальная температура эксплуатации	502.4 II
Тепловой удар	503.4 I
Солнечное излучение	505.4 I
Защита от дождя	506.4 I
Соляной туман	509.4
Пылезащита	510.4 I
Колебания	514.5 I
Противоударность	516.5 I

Также встречается эквивалент MIL-STD-810 -C, -D и -E.

Стандартная защита

Пыль и Вода	IP54 (Пылезащита и водонепроницаемостьt)

Опции

Футляр для аккумуляторов

BP-263

AA(LR6) × 6 ячеек

Батареи

BP-264

(Ni-MH)
7.2V/1400мАч

BP-265

(Li-Ion)
7.4В/1900мАч
(min.), 2000мАч

Настольные зарядки

BC-192

Регулярное зарядное устройство для BP-264 (Ni-MH батарея)
(Используйте для BC-147S)

BC-191

Быстрое зарядное устройство для BP-264 (Ni-MH батарея)
(Используйте для BC-123S)

BC-193

Быстрое зарядное устройство для BP-265 (Li-Ion батарея)
(Используйте для BC-123S)

BC-197

Быстрое 6-ти местное зарядноедля BP-264 или BP-265.*
(Используйте для BC-157S)

Адаптер переменного/постоянного тока

BC-147S*

12В/200мА
(Используйте для BC-192)

BC-123S*

12V/1A
(Используйте для BC-191 или BC-193)

BC-157S

12В/6.6A
(Используйте для BC-197)

* BC-123SA/BC-147SA для 120В AC. SE для 230В AC. SV для 240В AC.

Адаптер зарядного устройства

AD-120*

Адаптер зарядного устройства для BP-264.
(Используйте для BC-197)

AD-121*

Адаптер зарядного устройства для BP-265.
(Используйте для BC-197)

* AD-120 или AD-121 зарядное устройство поставляется в комплекте с BC-197, в зависимости от версии BC-197.

Кабели питания

CP-23L

Автомобильная зарядка
(Используйте для BC-191 или BC-193)

OPC-515L

DC Кабель питания
(Используйте для BC-191, BC-192 или BC-193)

OPC-656

DC Кабель питания
(Используйте для BC-197)

Микрофоны

HM-158LA

Микрофон компактного типа

HM-159LA

Полноразмерный упрочненный микрофон

Наушник-микрофон

HM-153LA

Надежный наушник-микрофон

Гарнитуры

HS-94

Гарнитура с зацепом за ухо. Наушники с гибким подвесным микрофоном
(Используйте для OPC-2004)

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для OPC-2004)

HS-97

Лорингофонный микрофон
(Используйте для OPC-2004)

Кабель питания

OPC-2004

(Используйте для HS-94, HS-95 или HS-97)

Клипса

MB-124

Тип крокодил

Скоба зарядного устройства

MB-130

Для использования с BC-191, BC-192 или BC-193.

Антенна

FA-B2E

VHF Antenna

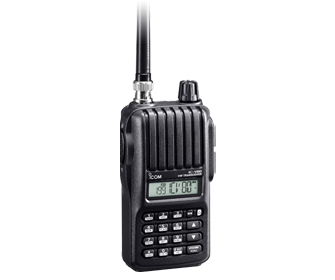

ICOM IC-V80(LMR)

PDF

СКАЧАТЬ ИНСТРУКЦИЮ

БРОШЮРА

Описание

Tough body and powerful audio!

750мВт* loud and intelligible audio with BTL amplifier and large 36мм speaker

* Typical value with Внутр. SPeaker.

Powerful 5.5Вт of выходная мощность

IP54 and MIL-STD-810 rugged construction

Large capacity Li-Ion battery pack provides 19 hours* of operating time

* Typical operation. 5:5:90 duty cycle with auto power save.

Integrated VOX function

200 memory каналов, 1 call channel and 6 scan edges

Built-in CTCSS and DTCS кодер/декодер

5 character alphanumeric display

Priority, program, memory, skip and tone scanning

16 DTMF autodial memories

Repeater lockout and busy channel lockout

Time-out-timer

Power save function and auto power off

PC programmable (With optional CS-V80)

Transceiver-to-transceiver cloning (Optional)

Wide/narrow channel spacing

Характеристики

Диапазон частот (В зависимости от версии)	136–174МГц*1
Размеры (Ш×В×Т;)	58×112×30 мм; 2.28 × 4.41 × 1.18
Вес (приблиз.)	360г; 12.7oz with antenna and BP-264
Выходная мощность (типичное значение)	5.5Вт, 2.5Вт, 0.5Вт 7.2В DC
Чувствительность (на 12дБ SINAD)	0.14мкВ
Аудио выходная мощность (на 10% искажений)	750мВт (Внутр. SP, 16Ом load) 450мВт (Внеш. SP, 8Ом load)

*1 Гарантированый диапазон 144–148МГц.

Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.

Опции

Футляр для аккумуляторов

BP-263

AA(LR6) × 6 ячеек

Батареи

BP-264

(Ni-MH)
7.2V/1400мАh

BP-265

(Li-Ion)
7.4В/1900мАч (min.)
2000мАч

Настольные зарядки

BC-192

Регулярное зарядное устройство для BP-264 (Ni-MH батарея)
(Используйте для BC-147S)

BC-191

Быстрое зарядное устройство для BP-264 (Ni-MH батарея)
(Используйте для BC-123S)

BC-193

Быстрое зарядное устройство для BP-265 (Li-Ion батарея)
(Используйте для BC-123S)

Адаптер переменного/постоянного тока

BC-147S*

12В/200мА
(Используйте для BC-192)

BC-123S*

12V/1A
(Используйте для BC-191 или BC-193)

* BC-123SA/BC-147SA для 120В AC. SE для 230В AC. SV для 240В AC.

Кабели питания

CP-23L

Автомобильная зарядка
(Используйте для BC-191 или BC-193)

OPC-515L

DC Кабель питания
(Используйте для BC-191, BC-192 или BC-193)

Микрофоны

HM-158LA

Компактный микрофон

HM-159LA

Полноразмерный упрочненный микрофон

Наушник-микрофон

HM-153LA

Надежный наушник-микрофон

Гарнитуры

HS-94

гарнитура с зацепом за ухо. Наушники с гибким подвесным микрофоном
(Используйте для OPC-2004)

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для OPC-2004)

HS-97

Лорингофонный микрофон
(Используйте для OPC-2004)

Кабель питания

OPC-2004

Клипса

MB-124

Тип крокодил

Скоба зарядного устройства

MB-130

Для использования с BC-191, BC-192 или BC-193.

Переходники

OPC-474

OPC-478UC

Transceiver to PC USB cable

OPC-478

Transceiver to PC RS-232C cable

Программное обеспечение

CS-V80

Антенна

FA-B2E

VHF Antenna
(for low band)

FA-B2F

VHF Antenna
(for high band))

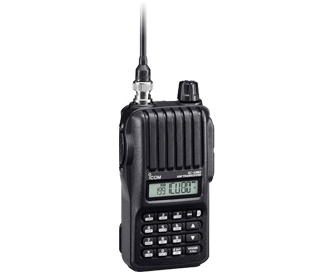

ICOM IC-U80

PDF

БРОШЮРА

Описание

Радиостанция в прочном корпусе с мощным аудиовыходом

Радиостанция Icom IC-U80 выполнена в прочном корпусе. Это один из самых экономичных трансиверов, работающих в любительском диапазоне UHF. Радиостанция защищена от пыли, воды и грязи (соответствует уровню IP54). Компактная, прочная и с большой выходной мощностью IC-U80 идеально подходит для любителей туризма и экстримальных видов спорта.

Мощность аудиовыхода 750мВт

Благодаря мощному аудиовыходу трансивера Icom IC-U80 встроенный динамик диаметром 36мм обеспечивает высокую разборчивость принимаемых сигналов даже в шумной обстановке.

4 ватта выходной мощности

Выходная мощность трансивера Icom IC-U80 составляет 4 ватта. С легким литий-ионным аккумулятором BP-265 радиостанция работает в обычном режиме около 19 часов. Время работы от Ni-MH аккумулятора BP-264 составляет около 13 часов в обычном режиме.

Надежная конструкция радиостанции

Трансивер Icom IC-U80 по степени защиты от неблагоприятных факторов внешней среды (пыли и воды) соответствует уровню IP54. Также данная модель успешно прошла сертификацию соответствия американскому военному стандарту MIL-STD-810, регламентирующему уровень защиты радиооборудования от различных внешних воздействий (вибрация, влага, удары, температура и т.п.).

207 ячеек памяти

В радиостанции имеется 207 ячеек памяти, в том числе 200 обычных ячеек, 6 – для установки границ сканирования и 1 ячейка памяти для вызывной частоты.

Встроенный CTCSS/DTCS

Встроенный декодеры/кодеры CTCSS и DTCS позволяют использовать тон для доступа к ретрансляторам. В трансивере Icom IC-U80 имеется функция сканирования тонов DTCS. Звуковой сигнал оповестит, когда радиостанция подберет тон, необходимый для доступа к ретранслятору.

Функция VOX

Трансивер Icom IC-U80 имеет функцию VOX (управление голосом режимом передачи). Данная функция облегчает работу в эфире, когда у оператора заняты руки. Для большего удобства работы данной функции можно использовать опциональную гарнитуру. Кроме того, в меню можно настроить уровень срабатывания VOX и время задержки перехода «прием-передача».

Другие особенности

• Возможность прослушивания каналов передачи метеоданных;
• Сканирование частот, записанных в ячейки памяти;
• Функция энергосбережения;
• Разъем антенны BNC;
• Настраиваемый таймер отключения режима передачи;
• Прямой ввод частоты с клавиатуры;
• Автоматическое отключение;
• подсветка ЖК-дисплея.

Характеристики

Диапазон частот (Зависит от версии)	400-470МГц
Размеры (Ш×В×Т;)	58×112×30 мм
Вес (приблиз.)	360г с антенной и BP-264
Выходная мощность (7.2В DC)	4.0Вт, 2.0Вт, 0.5Вт (типичное значение)
Чувствительность (на 12дБ SINAD)	0.2мкВ
Аудио выходная мощность (на 10% искажений)	750мВт (Внутр. SP, 16Ом нагр.) 450мВт (Внеш. SP, 8Ом нагр.)

Опции

Футляр для аккумуляторов

BP-263

AA(LR6) × 6 ячеек

Батареи

BP-264

(Ni-MH)
7.2V/1400мАч

BP-265

(Li-Ion)
7.4В/1900мАч (min.)
2000мАч

Настольные зарядки

BC-192

Регулярное зарядное устройство для BP-264 (Ni-MH батарея)
(Используйте для BC-147S)

BC-191

Быстрое зарядное устройство для BP-264 (Ni-MH батарея)
(Используйте для BC-123S)

BC-193

Быстрое зарядное устройство для BP-265 (Li-Ion батарея)
(Используйте для BC-123S)

BC-197*

Мульти-зарядка для BP-264 или BP-265.
(Используйте для BC-157S)

*Совместимость аккумуляторной батареи отличается в зависимости от установленного адаптера зарядного устройства (AD-120 или AD-121).

Адаптер зарядного устройства

AD-120

Адаптер зарядного устройства для BP-264.
(Используйте для BC-197)

AD-121

Адаптер зарядного устройства для BP-265.
(Используйте для BC-197)

* AD-120 или AD-121 зарядное устройство поставляется в комплекте с BC-197, в зависимости от версии BC-197.

Адаптер переменного/постоянного тока

BC-147S*

12В/200мА
(Используйте для BC-192)

BC-123S*

12V/1A
(Используйте для BC-191 или BC-193)

BC-157S

12В/6.6A
(Используйте для BC-197)

* BC-123SA/BC-147SA для 120В AC. SE для 230В AC. SV для 240В AC.

Кабели питания

CP-23L

Автомобильная зарядка
(Используйте для BC-191 или BC-193)

OPC-515L

DC Кабель питания
(Используйте для BC-191, BC-192 или BC-193)

OPC-656

DC Кабель питания
(Используйте для BC-197)

Микрофоны

HM-158LA

HM-159LA

Наушник-микрофон

HM-153LA

Гарнитуры

HS-94

Гарнитура с зацепом за ухо. Наушники с гибким подвесным микрофоном
(Используйте для OPC-2004)

HS-95

Гарнитура с гибким подвесным микрофоном
(Используйте для OPC-2004)

HS-97

Лорингофонный микрофон Крепится вокруг шеи и воспринимает вибрацию речи
(Используйте для OPC-2004)

Кабель питания

OPC-2004

Клипса

MB-124

Тип крокодил

Скоба зарядного устройства

MB-130

Для использования с BC-191, BC-192 или BC-193.

Кабель клонирования

OPC-474

OPC-478UC

Переходник PC USB

OPC-478

Переходник PC RS-232C

Программное обеспечение

CS-U80

Антенна

FA-B70C

UHF Антенна

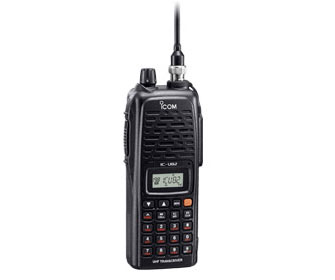

ICOM IC-V82(LMR)

IC-V82

PDF

СКАЧАТЬ ИНСТРУКЦИЮ

БРОШЮРА

Описание

Icom IC-V82 - профессиональная радиостанция имеющая прочный корпус и широкие возможности программирования и модернизации позволяют использовать ее в современных системах связи.

Описание Icom IC-V82:

Выходная мощность (переключаемая): 7,5 Вт / 1Вт 207 каналов памяти (включая 6 границ сканирования и 1 канал вызова)

Простота в работе

Радиостанция имеет полнофункциональную клавиатуру управления,

Понятные символы на дисплее позволяют за несколько минут разобраться со всеми функциями

Функции и особенности модели:

· Простая и удобная в работе

· Жесткая конструкция

· Компактные размеры: 54 х 132 х 35 мм

· Выходная мощность (переключаемая): 7Вт / 0.5Вт

· 207 каналов памяти (включая 6 границ сканирования и 1 канал вызова)

· 5-ти символьный буквенно-цифровой подсвечиваемый ЖК дисплей

· Режимы сканирования: приоритетное, программное, сканирование памяти, сканирование с пропуском, сканирование тонов

· Встроенный СTCSS и DTCS кодер/декодер

· 16-ти кнопочная DTMF клавиатура (декодер дополнительно)

· Быстрое сканирование - 40 каналов в секунду

· Авто репитер

· Возможность установки модуля маскиратора речи UT-109 или UT-110

· Аккумулятор ВР-209 1100 мАч и медленное з/у ВС-137 в комплекте поставки

· Совместима по аксессуарам с профессиональными радиостанциями ICOM IC-F3G

· Разработана и собраны в Японии

Технические характеристики ICOM IC-V82:

Диапазон частот - 136 - 174 МГц

Шаг частоты - 12.5/25

Число каналов - 107

Мощность передатчика - 5 Вт

Сканирование - Есть

CTCSS / DCS - Есть

Диапазон температур - 30 +60

Габариты - 54x139x36.7 мм

Вес - 390 гр.

Характеристики

	IC-V82
Диапазон частот (Отличается согласно версии)	136–174МГц*1
Размеры (Ш×В×Т)	54×139×36.7 мм; 2.13x5.47x1.44
Вес (приблиз.)	390г; 13.8oz с антенной и BP-222N
Выходная мощность (типичное значение)	7Вт, 4Вт, 0.5Вт 7.2В DC
Чувствительность (при 12дБ SINAD)	0.16мкВ

Опции

Футляр для аккумуляторов

BP-208N

AA(LR6) × 6 ячеек

Батареи

BP-209N

(Ni-Cd)
7.2V/1100мАч

BP-210N

(Ni-MH)
7.2V/1650мАч

BP-222N

(Ni-Cd)
7.2V/600мАч

Настольные зарядки

BC-119N

Быстрое зарядное устройство
(Используйте для AD-101+BC-145S)

BC-121N

Быстрое мультизарядное устройство
(Используйте для AD-101+BC-157S)

BC-144N

Быстрое зарядное устройство
(Используйте для BC-145S)

BC-146

Регулярное зарядное устройство
(Используйте для BC-147S)

Адаптер переменного/постоянного тока

BC-145S

16В/1A
(Используйте для BC-144N или BC-119N)

BC-147S

12В/200мА
(Используйте для BC-146)

BC-157S

12В/6.6A
(Используйте для BC-121N)

Адаптер зарядного устройства

AD-94

(Используйте для BC-119N или BC-121N)

DC Кабель питания

OPC-656

12–20В DC кабель
(Используйте для BC-121N)

Микрофоны

HM-46/L (Use HM-46L)	HM-54	HM-75A	HM-158LA
HM-159LA

Наушники c микрофонами

HM-153LA

HM-166LA

Гарнитуры

HS-85

HS-94

HS-95

HS-97

Гарнитура

VS-1L

Наушник

SP-13

Клипсы

MB-86

Поворотного типа

MB-103

Тип крокодил

Крепления на ремень

MB-96N

Поворотного типа. MB-86 и MB-93 шарнир в комплекте поставки.

MB-96F

Фиксированое

MB-96FL

Удлиненного типа

DTMF Модуль декодера

UT-108

DTMF Декодер

UT-109

Модуль шифратора телефонных сигналов
(Инверсия спектра)

UT-110

Модуль шифратора телефонных сигналов
(Ролинговый)

Кабели клонирования

OPC-474

OPC-478

Программное обеспечение

CS-V82

Антенна

FA-B2E

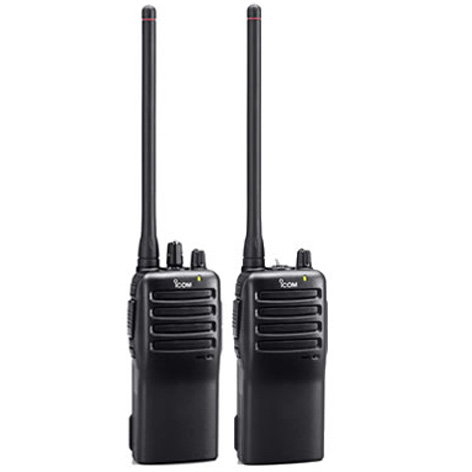

ICOM IC-F16

IC-F16

IC-F26

PDF

БРОШЮРА

Описание

IC-F16 –достойный представитель серии радиостанций известного во всем мире производителя Icom.

Данная модель проста в управлении и не требует предварительного изучения инструкций по эксплуатации, при ее разработке были учтены все недостатки предыдущих моделей, что позволяет IC-F16 работать более эффективно и качественней, нежели ее предшественники.

Отличительные характеристики модели:

· компактный размер и небольшой вес;

· выходная мощность 5 Вт ;

· данная радиостанция может использовать для работы 16 программируемых каналов связи, которые соответствуют выделенному рабочему диапазону;

· на передней панели радиостанции есть две кнопки, которые предусмотрены для индивидуального программирования пользователем;

· питание прибора осуществляется за счет Li - Ion аккумулятора, который поддерживает беспрерывную работу радиостанции в течении 14 часов без подзарядки;

· в данной радиостанции присутствуют внутренние разъемы для подключения дополнительных модулей : шифровка речи (UT - 109, UT - 110, 04XK100), а также датчика горизонтального положения или декодера (DTMF);

· переключаемый шаг сетки частот (25 / 12.5 кНz);

· аксессуары для IC - F16 совместимы с аксессуарами IC - F33 / F43.

Возможные названия: Icom IC-F16, Icom ICF16, Icom F16, Icom IC F 16, Айком F16

Производитель: Icom

Диапазон частот : 136-174 МГц (VHF)

Мощность : 5 Вт

Количество каналов : 16

Комплектация : р/с, антенна, аккумулятор, З/У, клипса, инструкция

Характеристики

Основные характеристики		IC-F16/F16S		IC-F26/F26S
Диапазон частот, (МГц)		136-174		400-470 450-520
Количество каналов		16 (IC-F16) 4 (IC-F16S)		16 (IC-F26) 4 (IC-F26S)
Шаг сетки частот, (кГц)		12,5/25 кГц
Потребляемый ток:	POW	LO	HI	LO	HI
	TX	0,7А	1,5А	0,7А	1,5А
	RX	300 мА
	Ожид.	70 мА
Напряжение питания		7,2 В
Диапазон рабочих температур		-30°С...+60°С
Габаритные размеры (мм)		53x120x38 мм
Вес (с BP-231)		260 г
Передатчик		IC-F16/F16S		IC-F26/F26S
Выходная мощность		5/2/1 Вт		4/2/1 Вт
Девиация		±2,5 кГц (при 12,5 кГц), ±5кГц (при 25 кГц)
Внеполосное излучение		-80 дБ
Излучение соседнего канала		-70 дБ (12,5 кГц),-80 дБ (25 кГц)
Приемник		IC-F16/F16S		IC-F26/F26S
Чувствительность (12 дБ SINAD)		0,25 мкВ
Избирательность по соседнему каналу		70 дБ (25 кГц), 65 дБ (12,5 кГц)
Интермодуляционная изберательность, дБ		74 дБ
Мощность громкоговорителя		500 мВт

Опции

Батареи

BP-230N

(Li-Ion)
7.4V/950mAh (min.),
980mAh

BP-232H

(Li-Ion)
7.4V/2250mAh (min.),
2300mAh

Футляр для аккумуляторов

BP-240

AAA(LR03)×6 ячеек

зарядки

BC-119N Быстрое зарядное устройство (AD-106 требуется)	BC-121N Быстрое зарядное устройство (AD-106 требуется)	BC-160 Быстрое зарядное устройство	BC-171 Регулярное зарядное устройство
BC-197 Быстрое зарядное устройство

Переходники для зарядок

AD-106

AD-122*

Адаптер переменного/постоянного тока

BC-145S

16V/1A

BC-147S

12V/200mA

BC-157S

12V/6.6A

BC-123S

12V/1A

Микрофоны

HM-158L

HM-159L

HM-153L

HM-166L

Гарнитуры

HS-94

HS-95

HS-97

VOX/PTT Кабель

VS-1L

Наушник

SP-13

Клипсы

MB-93

Swivel type

MB-94

Alligator type

Крепления на ремень

MB-96N

Swivel type.

MB-96F

Fixed type

MB-96FL

Longer type

DC Кабель питания

OPC-656

12–20V DC CABLE
(Use with BC-121N or BC-197)

Крепление зарядки

MB-130

For use with BC-160.

Антенны

FA-SC25V

136-150MHz

FA-SC55V

150-174MHz

FA-SC25U

400-430MHz

FA-SC57U

430-470MHz

Гибкие антенны

FA-SC61VC

136-174MHz

FA-SC61US

380-520MHz

Укороченные антенны

FA-SC56VS

150-162MHz

FA-SC57VS

160-174MHz

Дополнительные модули

UT-108

DTMF Decoder

UT-109

Voice scrambler unit
(Non-rolling type)
#01 requied.

UT-110

Voice scrambler unit
(Rolling type)
#01 requied.

UT-124

Man down unit

Приемники и передатчики УВЧ-диапазона корпорации Atmel

Беспроводная связь становится необходимостью для современных встраиваемых приложений, например, для связи с датчиком, к которому невозможно протянуть провода. В настоящее время существует множество различных решений для организации беспроводной связи, например, стандарты 802.11b или Bluetooth для высокоскоростного обмена данными. Для систем, не требующих такой сложности и высоких скоростей, используются другие решения. Особенности низкоскоростных приемников и передатчиков корпорации Atmel Corp. для высокочастотного диапазона расматриваются в данной статье.

Приемники и передатчики

Корпорация Atmel предлагает ряд приемников и передатчиков, работающих в паре на частотах 300–928 МГц. Большую часть этой продукции составляют устройства бывшей компании Temic (в названии первая буква «T»). Все приемники и передатчики Atmel используют узкополосную передачу на одном канале, позволяющую снизить влияние паразитных сигналов. Благодаря узкополосному фильтру промежуточной частоты (ПЧ) с крутым срезом и высокостабильному генератору удается достигнуть избирательности 60 дБ по соседнему каналу. Эти приемники и передатчики применяются в приложениях с низкой скоростью передачи данных (до 32 кбод), таких, как измерение температуры, давления, в датчиках движения, телеметрии, разнообразных счетчиках, бесконтактных ключах, системах сигнализации и безопасности, радиомодемах и т. д. Дальность связи — до 100 м. Используются: передача сигнала с амплитудным и частотным манипулированием, с манчестерским и двухфазным кодированием сигнала, ШИМ-протоколы.

Передатчики

Передатчики работают на частотах 300–928 МГц с различной выходной мощностью, со встроенным или внешним микроконтроллером (МК) (см. табл. 1).

Таблица 1. Передатчики фирмы Atmel

Наименование	Встроенный МК	Частота передачи, МГц	Ток потребления/ sleep	Скорость передачи данных, кбод	Напря-жение питания, В	Выходная мощность, дБм	Корпус	Темпера-турный диапазон, °C
U2741B	–	300–450	10 мА/350 нА	20	2,2–5,5	3	SSO16	–20...+70, –40...+85
U2745B	-	310–440	10 мА/2 мкА	20	2–4	3	SSO16	–40...+85
T5750	-	868–928	8,5 мА/350 нА	32	2–4	5,5	SO8	–40...+85
T5753	-	310–330	9 мА/350 нА	32	2–4	8	TSSOP8L	–40...+85/+125
T5754	-	429–439	9 мА/350 нА	32	2–4	7,5	TSSOP8L	–40...+85/+125
AT86RF401	AVR 8-разрядн., 2K Flash, 128 байт EEPROM, 128 байт SRAM, ISP	264–456	23 мА/100 нА	10	2–5	6	TSSOP20	–40…+85
ATAx862-3	MARC 4-разрядн. T44C862, 4K ROM, 128 байт SRAM, I2C, 3-wire	310–330	9,5 мА/1 мкА	32	2–4	10	SSO24	–40…+125
ATAx862-4	MARC 4-разрядн., T44C862, 4K ROM, 128 байт SRAM, I2C, 3-wire	429–439	9,5 мА/1 мкА	32	2–4	10	SSO24	–40…+125
ATAx862-8	MARC 4-разрядн., T44C862, 4K ROM, 128 байт SRAM, I2C, 3-wire	868–928	9,5 мА/1 мкА	32	2–4	10	SSO24	–40…+125

В качестве внешнего МК фирма Atmel предлагает использовать, например, 4-разрядные МК серии MARC, имеющие низкий ток потребления. В передатчик AT86RF401 встроен 8-разрядный МК AVR. Анонсирована также новая серия передатчиков ATAх862 на базе 4-разрядного МК T44C862 семейства MARC.

Передатчик T5750

Для частот 868–870 МГц и 902–928 МГц Atmel предлагает передатчик T5750, работающий в паре с приемниками T5760/61 (рис. 1). Передатчик и приемники содержат генератор, управляемый напряжением (ГУН), и предварительный делитель частоты.

Благодаря узкой полосе частот приемник имеет высокую чувствительность и хорошее соотношение сигнал-шум.

В передатчик T5750 входят блок фазовой автоподстройки частоты (ФАПЧ), усилитель мощности и кварцевый генератор. В режиме передачи ток потребления составляет 8,5 мА. При отсутствии передачи подачей на выводы ENABLE (вход разрешения) и PA_ENABLE (вход разрешения усилителя мощности PA) (см. рис. 2) сигнала низкого уровня осуществляется переключение микросхемы в режим sleep, ток потребления при этом снижается до 0,35 мкА. Таким образом, литиевый элемент, обычно служащий источником питания в автономных системах, может служить много лет и позволяет использовать такие передатчики, например, в шинах автомобилей для мониторинга давления.

Передатчик имеет тактовый выход для синхронизации работы внешнего микроконтроллера, который используется для кодирования сигналов. T5750 поддерживает амплитудное и частотное манипулирование, имеет одиночный вывод с открытым коллектором для подключения внешней петлевой или l/4 антенны.

Амплитудная и частотная манипуляции

Если на вывод ENABLE передатчика подан высокий уровень, выводы PLL (ФАПЧ) и CLK активизируются. Сигнал тактирования с вывода CLK подается на МК. Подачей соответствующего сигнала на вывод PA_ENABLE осуществляется включение и выключение усилителя мощности PA, то есть реализуется амплитудная манипуляция (АМн) на частоте f1 или манипуляции включение-выключение (OOK, On-Off-Keying) (рис. 3). Для стабилизации кварцевому генератору и ФАПЧ требуется обычно около 1 мс после подачи сигнала высокого уровня на вывод ENABLE, поэтому вывод PA_ENABLE следует удерживать на низком уровне более 1 мс после подачи сигнала ENABLE.

T5750 содержит полностью интегрированную ФАПЧ, из внешних компонентов необходим только внешний резонатор 13,567187 МГц для передачи данных на частоте 868,3 МГц, или 14,296875 МГц — для частоты 915 МГц (см. рис. 3). Конденсатор С3 — разделительный конденсатор по питанию. Постоянное напряжение на выход с открытым коллектором подается через дроссель L1.

Для АМн конденсатор С2 не требуется, для частотной манипуляции (ЧМн) требуются оба конденсатора С1 и С2. После стабилизации кварцевого генератора и ФАПЧ на вывод PA_ENABLE подается высокий уровень для включения усилителя мощности PA (рис. 4).

Передатчик готов для частотной манипуляции. Изменение частоты достигается подключением и отключением конденсатора С2 параллельно нагрузочному конденсатору С1 путем подачи на управляющий вывод МК низкого уровня или переключением его в высокоимпедансное состояние, изменяя таким образом частоту на выходе антенны с f1 на f2 и обратно.

Для уменьшения энергопотребления после окончания передачи на вывод PA_ENABLE должен быть подан сигнал низкого уровня.

Сигнал CLK отключается после подачи на вывод ENABLE сигнала низкого уровня.

Усилитель мощности имеет выход с открытым коллектором, обеспечивающий импульсный ток, практически не зависящий от импеданса нагрузки. Таким образом, уровень выходной мощности определяется импедансом подключаемой нагрузки, и для получения максимальной выходной мощности (5,5 дБм) импеданс антенны должен быть согласован с выводом передатчика.

Для приложений с небольшой дальностью связи рекомендуется использовать печатную петлевую антенну. Основное требование, которому должны соответствовать такие антенны, — это способность возбуждать сильные токи для создания электромагнитного поля.

Выходная мощность антенны определяется значением ее сопротивления излучения: Rrad = 31 кОм (A/l2)2, где А — внутренняя площадь петлевой антенны, l — длина волны передаваемого сигнала. Мощность излучения антенны Prad = Rrad х ILoop2.

Расстояние передачи зависит также от корпуса передатчика, ориентации антенны, конфигурации пространства, в котором происходит передача (открытое, замкнутое), а также типа антенны (печатная, проводная). Например, при выходной мощности передатчика около 3 дБм (U2741B) печатной антенне на плате передатчика и проводной антенне на плате приемника передача может осуществляться в открытом пространстве до 100 м. В других условиях может быть удобнее использовать T5743 или T5754, имеющих большую выходную мощность 8,0 и 7,5 дБм, соответственно.

Передатчик AT86RF401

AT86RF401 представляет собой интеллектуальный миниатюрный передатчик с высокой степенью интеграции на базе 8-разрядного RISC-микроконтроллера AVR. Для организации законченной радиосистемы с манипуляцией включение-выключение (OOK) необходим только кварцевый резонатор, литиевый элемент, три конденсатора, дроссель и петлевая антенна (рис. 5).

AT86RF401 может быть переключен в режим sleep, ток потребления в этом режиме составляет 0,5 мкА.

AT86RF401 имеет программируемый регистр детектора снижения напряжения батареи.

При поступлении сигнала на любую линию ввода-вывода микросхема переходит в режим передачи, при этом происходит активизация цепи генератора синхросигналов для микроконтроллера AVR. Несущая радиосигнала синтезируется с помощью ГУН. Оптимальная настройка ГУН поддерживается с помощью допусков на элементы схемы через использование программно управляемой матрицы на переключаемых конденсаторах.

Внутрисхемно программируемые энергонезависимая память программ (2 кбайт), выполненная по технологии Flash, и память данных (128 байт), выполненная по технологии EEPROM, позволяют осуществлять разработку за короткое время. Имеется также внутреннее статическое ОЗУ объемом 128 байт (SRAM).

Как и во всех микроконтроллерах AVR, короткая команда выполняется за один машинный цикл, который составляет один период тактовой частоты 1,25 МГц. Система команд насчитывает 114 различных инструкций. Для реализации функций передатчика и некоторых дополнительных функций встроенный МК AT86RF401 имеет отличные от стандартных AVR регистры ввода-вывода (таблица 2).

Таблица 2. Регистры ввода-вывода AT86RF401

Адрес (Hex)	Наименование регистра	Функции
$3F	SREG	Status Register
$3E	SPH	Stack Pointer High Register (program to 0.00)
$3D	SPL	Stack Pointer Low Register
$35	BL_CONFIG	Battery Low Configuration Register
$34	B_DET	Button Detect Register
$33	AVR_CONFIG	AVR Configuration Register
$32	IO_DATIN	I/O DATA IN Register
$31	IO_DATOUT	I/O DATA OUT Register
$30	IO_ENAB	I/O Enable Register
$22	WDTCR	Watchdog Timer Control Register
$21	BTCR	Bit Timer Control Register
$20	BTCNT	Bit Timer Count Register
$1E	DEEAR	Data EEPROM Address Register
$1D	DEEDR	Data EEPROM Data Register
$1C	DEECR	Data EEPROM Control Register
$17	LOCKDET2	Lock Detector Configuration Register 2
$16	VCOTUNE	VCO Tuning Register
$14	PWR_ATTEN	Power Attenuation Control Register
$12	TX_CNTL	Transmitter Control Register
$10	LOCKDET1	Lock Detector Configuration Register 1

Встроенный таймер микроконтроллера AVR с работой по прерываниям упрощает применение ШИМ или манчестерского кодирования для модуляции несущей. Радиосигнал передается на настроенную петлевую антенну, которая может быть реализована медным проводником на печатной плате.

Усилитель мощности генерирует дифференциальный сигнал, который передается с выхода ФАПЧ на внешнюю антенну. Выходная мощность передатчика может изменяться программно в пределах 36 дБ с шагом 1 дБ путем конфигурирования усилителя мощности.

Генератор с подкачкой (номинальное значение 1,2 В) обеспечивает работу в широком диапазоне питающих напряжений.

В устройстве имеются встроенные аппаратные функции brown-out protection и контроля уровня напряжения батареи. Цепь brown-out protection определяет, когда напряжение питания опускается ниже минимального значения, обеспечивающего нормальную работу (обычно 1,8 В). При значении напряжения питания ниже указанного происходит аппаратный сброс микроконтроллера. Пороговое напряжение, при котором индицируется разряд батареи, задается программно.

Источником прерывания в AT86RF401 могут быть события «регистр данных пуст» и «передача данных окончена». Таймер также поддерживает режим, при котором вместо прерывания используется опрос, позволяющий получить большую скорость передачи.

Этот таймер также может быть использован для декодирования сигнала, полученного внешним приемником.

AT86RF401 имеет несколько источников сброса: Power-on Reset — по включению питания, внешний сброс, сброс от сторожевого таймера, Brown-out Reset — при снижении напряжения батареи ниже установленного, Button Reset (программный сброс).

Передатчики ATAxR862

Новые передатчики ATAxR862 на базе МК T44C892 семейства MARC4 (рис. 6) подходят для применения как на стороне приемника, так и на стороне передатчика (для декодирования данных). ATAx862 содержит ROM, RAM, 16 линий ввода-вывода, два 8-разрядных многофункциональных таймера-счетчика с функцией модуляции и демодуляции, супервизор напряжения питания, сторожевой таймер и сложный генератор тактовых импульсов с внешним выводом (встроенный RC-генератор, кварцевый генератор 32 кГц и 4 МГц).

Программное ПЗУ выполняется по технологии EEPROM (ATAM862 — Flash-версия) или по маске (ATAR862 — ROM-версия). Кроме микропроцессорного и радиочастотного блока, передатчик ATAx862 имеет дополнительный блок последовательной памяти данных емкостью 512 бит, выполненной по технологии EEPROM.

Плата передатчика T5750

Фирма Atmel выпускает отдельно плату передатчика T5750 V1.1 на базе передатчика T5750 и 4-разрядного МК T48C893N семейства MARC (рис. 7), предназначенную для частотной и амплитудной манипуляций.

Плата питается от одного литиевого элемента 3 В (например, CR2032). Ток потребления покоя составляет менее 1 мкА, ток потребления при передаче данных — около 8,5 мА. Плата может работать на частотах 868,3 МГц и 915 МГц, переход с одной частоты на другую осуществляется сменой резонатора и конденсаторов С5, С6, С7 цепи согласования импеданса печатной антенны.

По умолчанию, плата настроена на частотную манипуляцию со скоростью передачи данных 1 кбод. Для ЧМн девиация частоты составляет около 30 кГц. На плате имеется программный адаптер JP1, через который реализуется внутрисхемное программирование памяти EEPROM микроконтроллера T48C893N. Для разработки программного обеспечения может использоваться стартовый набор разработчика TMEB893 для МК MARC4.

Приемники

Приемники фирмы Atmel поддерживают скорость приема данных в режиме АМн до 10 кбод и в режиме ЧМн до 3,2 кбод, различаются частотой приема данных и шириной полосы промежуточной частоты (ПЧ) (таблица 3).

Таблица 3. Приемники фирмы Atmel

Наименование	Частота передачи, МГц	Полоса ПЧ, кГц	Напряжение питания, В	Ток потребления, мА	Корпус	Температурный диапазон, °C
U3741BM	300–450	300/600	4,5–5,5	7	SO20	–40...+105
U3742BM	300–450	600	4,5–5,5	7	SO20	–40...+105
U3745BM	310–440	600	4,5–5,5	7	SO20	–40...+85
T5743N	300–450	600	4,5–5,5	7,5	SO20	–40...+105
T5760	868–870	950	4,5–5,5	7,4	SO20	–40...+105
T5761	902–928	600	4,5–5,5	7,4	SO20	–40...+105
T5744	300–450	600	4,5–5,5	7,1	SSO20, SO20	–40...+105

Приемники поддерживают протоколы ЧМн, АМн, ШИМ, манчестерское и двухфазное кодирование. Чувствительность приемников в среднем составляет –110, –114 дБм (в режиме АМн, низкая скорость передачи данных) и –106 дБм (для ЧМн). Приемники имеют электростатическую защиту 4 кВ (кроме T5760/61 — 2 кВ) согласно MIL-STD-883. Принцип построения приемников одинаков, рассмотрим его на примере U3741BM.

U3741BM предназначен для работы на частотах 300–450 МГц, в технической документации Atmel приводятся параметры микросхемы и ее «обвязка» только для двух частот: 315 МГц (стандартный диапазон в США) и 433,92 МГц (стандартный диапазон для Европы). Переход с одной частоты на другую осуществляется с помощью смены нескольких внешних компонентов (резонатора и конденсаторов).

Входной каскад РЧ-приемника U3741BM представляет собой супергетеродин с промежуточной частотой 1 МГц и состоит из малошумящего усилителя, гетеродина, смесителя с подавлением зеркального канала до 30 дБ и усилителя РЧ (рис. 8). Сигнал с входного каскада РЧ фильтруется интегрированным фильтром ПЧ 4-го порядка, поступает на RSSI-усилитель, демодулятор и затем на фильтр данных (ФВЧ 1-го порядка и ФНЧ 1-го порядка). Далее сигнал передается в схему обработки данных.

Для повышения избирательности приемника до 40 дБ используют внешний ПАВ-фильтр. Для идентификации и фильтрации «шумов» в приемнике U3741BM может использоваться функция индикации уровня принимаемого сигнала RSSI (Receive Signal Strength Indication), позволяющая игнорировать фронты, которые случаются при отсутствии сильного радиосигнала. Недостатком использования RSSI является изменение условий приема (снижение чувствительности).

Для снижения энергопотребления используется специальный режим опроса — polling. В этом режиме приемник находится попеременно в трех состояниях. В режиме sleep цепь обработки сигнала отключена на время Tsleep, и микросхема потребляет низкий ток. Во время запуска Tstartup цепь обработки сигнала запускается.

Следующий режим — проверка количества битов в соответствии с установленным временным окном (bitcheck). Если полезный сигнал не обнаружен за время Tbitcheck, приемник переходит опять в режим sleep. То есть приемник включается на короткие промежутки времени и проверяет присутствие полезного сигнала на входе. Если сигнал обнаружен, приемник переходит в активный режим и передает данные во внешний МК. Приемник конфигурируется с помощью двух регистров разрядностью 12 бит, определяющих скорость передачи данных, интервалы и параметры различных режимов (Tsleep, Tstartup, Tbitcheck и т. д.).

U3741BM доступен с двумя различными полосами ПЧ. U3741BM-M2 — версия с шириной ПЧ 300 кГц — хорошо подходит для систем с АМн, где используется передатчик с ФАПЧ U2741B. U3741BM-M3 имеет полосу ПЧ 600 кГц. Этот вариант может быть использован совместно с U2741B в режимах ЧМн и АМн.

Использование U3741BM в режиме АМн дает более высокую точность частоты несущей.

Отладочные комплекты

Корпорация Atmel предлагает отладочные комплекты для разработки приемников и передатчиков, позволяющих осуществить разработку беспроводной системы до создания собственной платы. В отладочный комплект входит базовая плата с МК, плата приемника, плата передатчика и программное обеспечение (рис. 9). Отдельно могут поставляться платы приемника или передатчика. Для каждой пары «приемник — передатчик» предлагается свой отладочный комплект (таблица 4).

Таблица 4. Отладочные комплекты приемников и передатчиков

;

Отладочный комплект	Приемник	Передатчик	Частота, МГц	Ширина полосы пропускания, кГц	Примечание
TMEBx741A	U2741	U3741	433	300
TMEBx741B	U2741	U3741	433	600
TMEBx741C	U2741	U3741	315	300
TMEBx741D	U2741	U3741	315	600
TMEBx745A	U2745	U3745	433	600
TMEBx745B	U2745	U3745	315	600
TMEB57x0	T5750	T5760	868	600
TMEB57x1	T5750	T5761	915	600
	T5753		315		планируется к выпуску в 2003 г.
	T5754		433		планируется к выпуску в 2003 г.
TMEB5744S3		T5744	315	600 (saw)	плата приемника с ПАВ-фильтром
TMEB5744N3		T5744	315	600	плата приемника
TMEB5744S4		T5744	433	600 (saw)	плата приемника с ПАВ-фильтром
TMEB5744N4		T5744	433	600	плата приемника
AT86RF401U-EK1	AT86RF401U		315		плата передатчика
AT86RF401E-EK1	AT86RF401E		433		плата передатчика
ATAK4015744U	AT86RF401U	T5744	315
ATAK4015744E	AT86RF401E	T5744	433
AT86RF211-DK433107	AT86RF211	AT86RF211	433
AT86RF211-DK868107	AT86RF211	AT86RF211	868
AT86RF211-DK915107	AT86RF211	AT86RF211	915

Отладочный комплект TMEB57x0

Рассмотрим некоторые отладочные комплекты, приведенные в таблице 4. Отладочный комплект TMEB57x0 предназначен для ознакомления с приемником T5760 и передатчиком T5750, работающими на частоте 868 МГц. Он состоит из базовой платы на основе 4-разрядного микроконтроллера семейства MARC4, платы приемника и платы передатчика (рис. 10). Приемник и передатчик программируются через внешний компьютер под управлением программного обеспечения передатчика или приемника соответственно, поставляемого вместе с отладочным комплектом.

Программное обеспечение передатчика позволяет устанавливать скорость передачи данных, тип модуляции, тестовое слово и т. д.

После записи программного кода в передатчик плата передатчика работает независимо и может быть снята с базовой платы. Программное обеспечение приемника имеет средства оценки передачи данных (гистограммы, временные таблицы). Приемник работает только совместно с базовой платой. Соответствующие светодиоды индицируют включение питания, правильность тестового слова, соответствие телеграммы установленному временному окну.

Отладочный комплект ATAK4015744

Отладочный комплект ATAK4015744 включает в себя платы приемника T5744 и передатчика AT86RF401, образцы AT86RF401 и T5744, необходимые программные средства для разработки двунаправленной передачи данных. Программное обеспечение позволяет передавать передатчику уникальный 8-битовый код, соответствующий одной из четырех кнопок платы передатчика. Он содержит идентификационный код кнопки и данные о состоянии батарейного элемента. Приемник T5744 демодулирует радиосигнал в цифровую форму и передает его для обработки в AT86RF401.

После обработки сигнала двоичное представление кода нажатой клавиши и статус батарейного элемента отображаются с помощью трех светодиодов. В наборе используется манипуляция включение-выключение (OOK) для модуляции несущей и ШИМ для кодирования цифровой информации.

Плата передатчика имеет в своем составе AT86RF401, кнопки, держатель батареи, печатную антенну, разъем, дискретные компоненты. Внутрисхемное программирование (ISP) возможно через интерфейс SPI с помощью 6-полосного ленточного кабеля, подсоединяемого к COM-порту PC. Плата приемника имеет в своем составе две микросхемы T5744 и AT86RF401, держатель батарейного элемента, печатную антенну, разъем, дискретные компоненты. Сохранена возможность реализации функции RSSI приемника T5744, которая не используется в отладочном комплекте.

Три светодиода подсоединены к AT86RF401 и зажигаются при получении соответствующим образом промодулированного сигнала.

T5744 имеет вывод для антенны с одним вхо-дом. Плата приемника содержит средства для согласования цепи с печатной антенной на плате или простой штыревой антенной l/4. Печатная антенна не согласована с импедансом 50 Ом цепи, она предназначена для демонстрации работы только на коротких расстояниях. Согласовать импеданс (и получить большее расстояние связи) возможно отсоединением печатной антенны и подключением антенны l/4.

В наборе применено ШИМ-кодирование 1/3:2/3, которое может быть изменено программно. 1/3:2/3 означает, что «1» представляется первой 1/3 периода, содержащей радиосигнал, а последние 2/3 периода не содержат сигнала. Для «0», наоборот, первые 2/3 не содержат сигнала, а последняя 1/3 содержит. Сообщение состоит из 2 байт: преамбулы (0xFFFE) и байта данных (старшая половина байта содержит статус батареи, а младшая — идентификационный номер кнопки).

Байт данных повторяется 3 раза. Идентификационные номера кнопок кодируются следующим образом: кнопка 0 — 0001, кнопка 1— 0011, кнопка 2 — 0111, кнопка 3 — 1111. Такие идентификационные номера позволяют однозначно идентифицировать каждую кнопку и при сдвиге одного бита ошибки идентификации не возникает. Бит-таймер выполняет функцию манипуляции передатчика, обеспечивая синхронность модуляции усилителем мощности.

Приемник находится во включенном состоянии постоянно, поэтому он может реагировать на шум. Микроконтроллерная часть AT86RF401 должна проверять каждый фронт с помощью бит-таймера для определения полезного сигнала. При использовании ШИМ-кодирования бит может быть определен как «1» или «0» путем измерения интервала от переднего до заднего фронта (рис. 12).

Приемопередатчик

Отдельно в ряду радиочастотной продукции Atmel стоит приемопередатчик AT86RF211 (таблица 5), предназначенный для работы с внешним МК AVR. Это недорогое решение для беспроводных применений (телеметрия, датчики) для скоростей до 64 кбит/с и полудуплексной передачи. Расстояние передачи составляет до 30 метров в закрытом помещении и до 300 метров в открытом пространстве.

Таблица 5. Приемопередатчик фирмы Atmel

Наименование	Частота передачи, МГц	Скорость передачи данных	Выходная мощность, дБм	Ток потребления	Напряжение питания, В	Корпус	Температурный диапазон, °C
AT86RF211	915/868/433	64 кбит/с	10/12/14	0,5 мкА–35 мА	2,4–3,75	TQFP48	–40…+85

Для работы на частотах 433, 868 и 915 МГц используется один приемопередатчик, выбор частоты осуществляется подключением различных внешних элементов. Имеется функция цифровой подстройки частоты несущей с шагом 200 кГц. Из блок-схемы AT86RF211 (рис. 13) видно, что из внешних компонентов необходим только кварцевый резонатор, керамический фильтр, антенно-согласующие компоненты и фильтрующие компоненты питания.

Все необходимые радиочастотные блоки интегрированы в AT86RF211, что позволяет упростить разработку платы приемопередатчика и позволяет сократить затраты на производство соответствующих компонентов. Конструкция AT86RF211 позволяет избежать типичных проблем, возникающих при моделировании устройств беспроводной связи, например, изменения частоты при электростатическом воздействии от рук пользователя или помещении устройства в корпус.

Структура приемника супергетеродинная, двойного преобразования. AT86RF211 включает в себя переключатель режимов прием/передача (Rx/Tx) со временем переключения менее 200 мкс. Имеются также цифровая функция RSSI и функция контроля значения напряжения батарейного элемента.

AT86RF211 содержит встроенный синтезатор, ФАПЧ, ГУН, имеет 8 цифровых уровней выходной мощности. Он поддерживает ЧМн, манчестерское кодирование сигнала не требуется.

Приемопередатчик может работать в нормальном режиме приема-передачи, в независимом режиме «wakeup» и режиме энергосбережения «power down».

В нормальном режиме микросхема конфигурируется через МК, устанавливаются частота и режим (прием или передача). Далее микросхема действует как конвейер: данные, поступающие на вывод DATAMSG, немедленно передаются в эфир (Tx), либо сигнал, поступающий с антенны, демодулируется и передается побитно в МК по тому же выводу DATAMSG (Rx). Данные в кристалле не хранятся и не обрабатываются.

В режиме «wakeup» кристалл устанавливается в специальный режим передачи, называемый sleep. Кристалл периодически запускается по сигналу от внутреннего таймера (отдельная функция, не зависящая от МК, находящегося в режиме power-down) и ожидает данные в виде специального сообщения, формат которого определяется предварительно. При получении правильного сообщения данные сохраняются в AT86RF211 (до 32 бит), и на выводе WAKEUP генерируется сигнал прерывания. В противном случае процедура продолжается.

AT86RF211 имеет несложный интерфейс подключения к МК, при котором его можно рассматривать как внешний периферийный узел МК. Обмен данными между AVR МК и РЧ-модулем AT86RF211 осуществляется через 3 регистра ввода-вывода общего назначения МК, которые используются для чтения и записи данных в 16 внутренних регистров AT86RF211. 8 регистров AT86RF211 используются для конфигурирования нормального режима обмена данными, 4 регистра для режима «wake-up», 4 регистра для реализации специальных функций, определяемых конечным приложением. Размеры регистров варьируются от 32 бит до 1 бита регистра RESET. Наиболее часто используемые биты расположены в старших разрядах регистров. Режимы чтения и записи позволяют осуществлять доступ к отдельным битам регистра.

Сигналы SLE, SCK и SDATA МК формируют последовательный цифровой интерфейс для управления работой приемопередатчика и могут быть назначены на любые выводы общего назначения AVR. Сигнал SLE (enable/chip select) и SCK (clock) работают на выход, сигнал SDATA является двунаправленным.

Сигнал DATAMSG используется для организации полудуплексной передачи между МК и РЧ модулем (рис. 14).

При организации асинхронного интерфейса UART оба вывода RхD и TхD МК соединяются с двунаправленным вводом-выводом DATAMSG AT86RF211. Так как осуществляется полудуплексная передача, при отсутствии передачи данных вывод TхD должен находиться в высокоимпедансном состоянии.

Вывод DATACLK используется для синхронной передачи и поэтому при использовании UART не задействован.

Для организации синхронной передачи данных между AVR и AT86RF211 необходимо использовать либо интерфейс «bit banging», либо узел SPI.

Интерфейс SPI используется для высокоскоростного обмена данными. Вывод DATACLK AT86RF211 подсоединяется к выводу SCK порта SPI МК (рис. 15). При приеме данных порт SPI работает в режиме slave. Вывод SCK работает в режиме входа и управляется выводом DATACLK AT86RF211. Вывод MOSI порта SPI подсоединяется к выводу DATAMSG AT86RF211. Так как обмен данных происходит в полудуплексном режиме, вывод MISO остается свободным. Вывод SS/ следует подсоединить к «земле». В режиме передачи вывод SCK порта SPI остается в неподключенном состоянии, чтобы избежать конфликта с выводом DATACLK AT86RF211.

При такой организации обмена данными между AT86RF211 и МК следует учитывать скорость передачи по интерфейсу SPI, зависящую от тактовой частоты МК и предделителя.

Если тактовая частота МК велика, может оказаться, что скорость SPI окажется слишком большой для AT86RF211 в режиме передачи, и AT86RF211 не будет успевать передавать данные в эфир. Скорость порта SPI в режиме приема будет всегда совместима с AT86RF211.

Для получения требуемой скорости передачи данных, не накладывающей ограничения на выбор МК по скорости, возможно использование комбинации аппаратной реализации порта SPI для режима приема, имеющего жесткие требования по синхронизации, и аппаратно управляемых вводов-выводов приемопередатчика от таймера (bit banging) для режима передачи.

Также удобно использовать режим аппаратно управляемых вводов-выводов, если МК не имеет периферийных узлов портов UART или SPI. Для реализации такого обмена вывод DATAMSG подсоединяется к любому выводу МК, вывод DATACLK к любому выводу, выполняющему функцию запроса прерывания из внешнего источника. Функция восстановления синхросигнала после сброса обеспечивает появление фронта тактового сигнала в середине получаемого бита данных, по которому инициализируется прерывание.

Для всех вариантов последовательного подключения выводы SDATA, SCK и SLE AT86RF211 подключаются к вводам-выводам общего назначения МК. Если используется экономичный режим питания (standby), вывод WAKEUP должен быть подсоединен к выводу МК с функцией запроса прерывания из внешнего источника.

Отладочный комплект AT86RF211

Отладочный комплект AT86RF211-DKххх107 (рис. 16) предназначен для быстрой и простой разработки системы на базе AT86RF211 и AVR МК 8-бит AT90LS8535. Отладочный комплект содержит два одинаковых модуля. Каждый модуль состоит из базовой платы, имеющей в своем составе AVR МК, ЖКИ, кнопку, переключатель, датчик освещенности и несколько светодиодов, а также дочерней платы РЧ-модуля, состоящей из AT86RF211, соответствующей обвязки и гибкой штыревой антенны, которая может быть отсоединена для подключения тестового оборудования. МК AT90LS8535 поставляется с запрограммированной демо-версией, которая передает между двумя модулями данные об освещенности, полученные с помощью интегрированного АЦП МК. Исходные коды для этой и других программ на языке С поставляются вместе с комплектом.

Отладочный комплект следует заказывать на конкретную частоту: 915 МГц, 868 МГц или 433 МГц. Базовая плата одинакова для всех комплектов, отличаются только дочерние платы РЧ-модуля.

На РЧ-модуле отладочного комплекта имеется ПАВ-фильтр, фильтр первой ПЧ 10,7 МГц и фильтр второй ПЧ 455 кГц. Конструкция модуля обеспечивает узкополосную передачу, высокую избирательность и большую дальность связи. Из-за полосы фильтра второй ПЧ 455 кГц скорость передачи данных ограничена 20 кбит/с.

Для применений, требующих скорости данных более 64 кбит/с и, соответственно, более широкой полосы, следует заменить на плате фильтр второй ПЧ на конденсатор. Отладочный комплект сопровождается необходимой документацией для разработки различных встроенных приложений.

Отдельно поставляются дочерние платы РЧ-модулей для дальней связи со штыревой антенной (рис. 17) и для небольшой дальности связи с печатной антенной (рис. 18).

Дочерние платы совместимы с отладочным комплектом. Gerber-файлы, список компонентов и принципиальные схемы поставляются вместе с дочерними платами.

Аналоговые портативные многоканальные радиостанции ICOM

БРОШЮРА

ICOM IC-F3161T/S, ICOM IC-F4161T/S

PDF

Описание

Цифровая многорежимная портативная конвенциональная радиостанция

Соответствие стандарту IP54/55 на водо- и пыленепроницаемость

Блок литиум-ионных аккумуляторов

Встроены все наиболее популярные сигнальные системы

Работа в смешанном LTR/конвенциональном режиме

Прочие функции

Характеристики

Основные

IC-F3161T/S

IC-F4161T/S

Передатчик

IC-F3161T/S

IC-F4161T/S

Приемник

IC-F3161T/S

IC-F4161T/S

Функции для сравнения

IC-F3161T/S IC-F4161T/S

Применяемые военными США спецификации

Опции

Батареи

BP-230N

BP-232H

Футляр для аккумуляторов

BP-240

Зарядки

BC-119N

BC-121N

BC-197

BC-160

BC-171

Адаптер зарядного устройства

AD-106

AD-122*

Адаптер переменного/постоянного тока

BC-145SA

BC-147SA

BC-157S

BC-123S

Микрофоны

HM-131SC

HM-159SC

HM-168

HM-169

HM-170GP

Гарнитуры

HS-94

HS-95

HS-97

РТТ кабель

VS-4SC

VOX/PTT Кабель

VS-1SC

Наушники

SP-13

SP-27

Адаптер для наушников

AD-52

Клипсы

MB-93

MB-94

MB-94R

Крепления на ремень

MB-96N

MB-96F

MB-96FL

Скоба зарядного устройства

MB-130

DC Кабель питания

OPC-656

Антенны

FA-SC25V

FA-SC55V

FA-SC25U

FA-SC57U
