IDAS DIGITAL
IC-F5360D, IC-F6360D
IC-F5061D, IC-F6061D
IC-F5062D, IC-F6062D
IC-F5220D, IC-F6220D
IC-F5121D, IC-F6121D
IC-F5122D, IC-F6122D (NXDN Version)
IC-F5122D, IC-F6122D (dPMR Version)
IC-F5123D, IC-F6123D

Цены и наличие товара Вы можете уточнить здесь

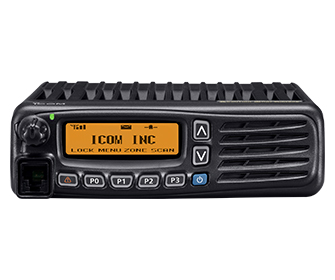

ICOM IC-F5360D, IC-F6360D

IC-F5360D


IC-F5360Dvhfidas digital
IC-F6360Duhfidas digital

IDASTYPE-CGPSMIL-STD 810



Описание

Wide Area Coverage with NXDN™ Type-C Trunking

Type-C Trunking Compatible

The IC-F5360D series provides NXDN™ Type-C trunking and NXDN™ conventional systems.

  • Paging call
  • Broadcast call
  • All call
  • Group call
  • Individual call
  • Status call
  • Text message
  • Emergency call
  • Stun and Kill (RX)
  • Radio check (RX)
  • Over-the-air alias
  • GPS
  • 15-bit digital scrambler
  • RAN (Radio Access Number)
  • Цифровой/analog mixed mode operation (Conventional system)

Menu-driven User Interface

The menu-driven user interface provides easy and intuitive operation. The functions can be toggled with the left and right [P2] and [P3] buttons and allow you to perform various operations and settings.

01



Built-in GPS Приемник*

Your current position data can be attached to a voice or data (status or emergency signal) transmission and can be sent to dispatch stations.

* External GPS antenna required.

Transparent Data

When IC-F5360D series is connected to a PC or other external equipment, the transparent data function allows data communication in a digital mode. It can be used for remote telemetry system control or data applications.

D-Sub Accessory Connector

The IC-F5360D series has a D-Sub 15-pin ACC connector for connecting various external devices.

Other Features

  • MIL-STD 810 G rugged construction
  • 512 каналов with 128 зон
  • CTCSS/DTCS/DTMF кодер/декодер*
  • MDC 1200 PTT ID transmission*
  • Аудио компандер*
  • Inversion voice scrambler*
  • 4Вт front mounted speaker

(* = Аналог mode only)

Supplied Accessories

  • Hand microphone (HM-148G)
  • DC power cable
  • Mounting bracket kit
  • Microphone hanger

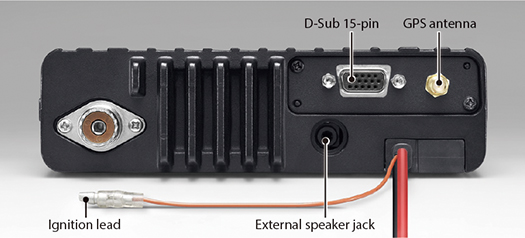

Rear View




















Характеристики

Основные



IC-F5360D

IC-F6360D

Диапазон частот 136–174МГц 400–470МГц
Количество каналов 512 каналов/128 зон
Тип излучения 8K50F3E, 8K30F1E/F1D, 4K00F1E/F1D
Интервал каналов 15/12.5/6.25 кГц
Требуемый источник питания 13.6V DC
Потребляемый ток
(приблиз.)
Tx  10A (50Вт) 10A (45Вт)
Rx (Макс./Резерв) 0.9A/250мА
Импеданс антенны 50Ом (SO-239)
Диапазон рабочих температур −30°C до +60°C ; −22°F до +140°F
Размеры (Ш×В×Т)
(без учета выступающих частей)
160×45×150mm; 6.3×1.77×5.91in
Вес (приблиз.) 1.3кг; 2.87lb

Передатчик



IC-F5360D

IC-F6360D

Выходная мощность (при 13.6V DC) 50Вт, 25Вт, 5Вт
(Hi, L2, L1)
45Вт, 25Вт, 4.5Вт
(Hi, L2, L1)
Макс. отклонение частоты ±2.5кГц
Стабильность частоты ±1.0ppm
Побочное излучения 87дБ 80дБ
FM Фон и шумы 45дБ (Narrow) 45дБ (Narrow)
Гармонические искажения аудио 1% (AF 1кГц 40% отклонение)
FSK ошибки 1% (Цифровой 6.25/12.5кГц)
Внеш. импеданс микрофона 600Ом (8-pin модульный)

Приемник



IC-F5360D

IC-F6360D

ЧувствительностьАналог 12дБ SINAD 0.25мкВ
Цифровой 5% BER −9dBмкВ emf
Избирательность по соседнему каналу 70/70/59дБ (Narrow/D 12.5кГц/D 6.25кГц)
Фон и шумы 40дБ
Аудио выходная мощность 4Вт (на 5% искажений, нагрузке 4 Ом)
Коннекто для внеш. динамика 2-conductor 3.5 (d) мм (1/8″)/4Ом

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 G
Method, Proc.
Нижний предел давления при хранении
500.5 I
Нижний предел давления при использовании
500.5 II
Максимальная температура хранения
501.5 I
Максимальная температура эксплуатации
501.5 II
Минимальная температура хранения
502.5 I
Минимальная температура эксплуатации
502.5 II
Тепловой удар
503.5 I-C
Солнечное излучение
505.5 I
Колебания
514.6 I
Противоударность
516.6 I

Также встречается эквивалент MIL-STD-810 -C, -D, -E и -F.

Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Ручные микрофоны

HM-152

HM-152

HM-152T

HM-152T

С DTMF клавиатурой
HM-148G

HM-148G

Сверхпрочного типа
HM-148T

HM-148T

Сверхпрочного типа

Настольный микрофон

SM-26

SM-26



Внешние динамики

SP-30

SP-30

SP-35

SP-35

2м кабель
SP-35L

SP-35L

6м кабель




ICOM IC-F5061D, IC-F6061D

IC-F5061D


IC-F5061Dvhfidas digital
IC-F6061Duhfidas digital

IDASIP54MIL-STD 810

Описание

Профессиональный многорежимный цифровой трансивер

Эта линейка оборудования разработана специально для служб общественной безопасности, а также транспортных коммерческих структур. Линейка станций IC-F5061D предусматривает работу в крупных многорежимных коммуникационных приложениях, включая системы IDAS с шагом каналов 6.25 кГц.

Встроенные функции LTR режима.

Встроенный режим LTR позволяет осуществлять групповые, индивидуальные и телефонные вызовы корреспондентов. Предусмотрено использование MDC сигналов в рамках LTR.

Совместимость с системой IDAS 6.25 кГц. При установке опциональных устройств UT-126H (в серию с литерой D модуль установлен по умолчанию),станция может успешно функционировать в режиме IDAS 6.25 кГц.

Встроенные наиболее популярные сигнальные системы

В трансивере могут быть использованы 2-тоновых, 5-тоновые, CTCSS и DTCS функции для создания необходимых рабочих групп и эффективного использования частотного ресурса. До десяти 2-тоновых и восьми 5-тоновых кодов может быть декодировано в единственном рабочем канале.

Прочие функции

  • Одинокий работник
  • Встроенный маскиратор речи инверсного типа (установка опций UT-109R/UT-110R)
  • Большой точено матричный многофункциональный ЖК-дисплей
  • Восемь ячеек памяти DTMF автодозвона

Характеристики

Основные



IC-F5061D

IC-F6061D

Диапазон частот
(в зависимости от версии)
136-174 МГц
400–470 МГц
450–512 МГц
350-400МГц (Non - FCC)
Количество каналов
512 каналов/128 зон
Интервал каналов
(в зависимости от версии)
12.5/25, 15/30
6.25 кГц
12.5/25
6.25 кГц
Тип излучения
16K0F3E,
11K0F3E,
8K10F1E/D,
4K00F1E/D*1

(*1 Цифровой)

16K0F3E,
11K0F3E,
11K0F7E/D*2,
8K10F1E/D,
4K00F1E/D*1

(*1 Цифровой
*2 В зависимости от версии)

Потребляемый токTx
14A/7A (50/25Вт)
14A/7A (45/25Вт)
RxРежим ожидания
300 мА
Макс. аудио
1.2A
Размеры
(без учета выступающих частей; Ш×В×Т)
160×45×150 мм;
6.3×1.77×5.91
Вес (приблиз.)
1.3кг; 2.9lb

Передатчик



IC-F5061D

IC-F6061D

Выходная мощность
50Вт
45Вт
Побочное излучения
75дБ
Стабильность частоты
±1.0ppm
Гармонические искажения аудио
3% типичный
40% отклонение
FM шум и помехи
45дБ (W)
40дБ (N)
Цифр. FSK ошибки 5% max.

Приемник



IC-F5061D

IC-F6061D

Чувствительность 12дБ SINAD
0.25мкВ (аналог.),
0.20мкВ (цифр. при 5% BER)
Избирательность по соседнему каналу (W/N)
85/75дБ
AF выходная мощность
(на 5% искажений при нагрузке 8 Ом)
4Вт

Функции для сравнения



IC-F5061D
IC-F6061D

Количество слотов 2*
CTCSS/ DTCSкодер Доступно
декодер Доступно
2-Toneкодер Доступно
декодер Доступно
5-Toneкодер Доступно
декодер Доступно
DTMF автодозвон Доступно
DTMF декодер Доступно**
Голосовой скремблерИнверсионный Доступно
Инверсия спектра UT-109R
Ролинговый UT-110R
APCO P25 цифр. -
AES шифрование -
DES шифрование -
IDAS цифр. UT-126H***
MPT 1327 -
MDC 1200 Доступно
LTR™ trunking Доступно

* Один для цифрового модуля UT-126H и один для другой платы.
** Возможный как своего рода формат С 5 тонами.
*** Уже установлен.

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.4 I
Нижний предел давления при использовании
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Защита от дождя
506.4 I*
Соляной туман
509.4
Пылезащита
510.4 I
Колебания
514.5 I
Противоударность
516.5 I

* Тест защиты от дожды выполнялся только на контроллере RMK-3.

Также встречается эквивалент MIL STD 810 -C, -D и -E.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Разделительный комплект

RMK-3

RMK-3



Разделительные кабели

OPC-607

OPC-607

(3м; 9.8ft)
OPC-608

OPC-608

(8м; 26.2ft)
OPC-609

OPC-609

(1.9м; 6.2ft)


Кабели постоянного тока

OPC-1132A

OPC-1132A

(3м; 9.8ft)
OPC-347

OPC-347

(7м; 23ft)


Ручные микрофоны

HM-152

HM-152

HM-152T

HM-152T

С DTMF клавиатурой
HM-148

HM-148

Сверхпрочного типа


Настольный микрофон

SM-26

SM-26



Внешние динамики

SP-30

SP-30

SP-35

SP-35

2м кабель
SP-35L

SP-35L

6м кабель


Дополнительные модули

UT-109R

UT-109R

Голосовой скремблер
(Инверсия спектра)
UT-110R

UT-110R

Голосовой скремблер
(Ролинговый)
UT-126H

UT-126H

IDAS цифровой модуль
(уже установлен)

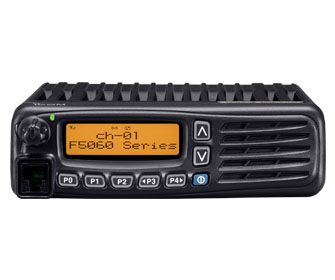

ICOM IC-F5062D, IC-F6062D

IC-F5062D


IC-F5062DvhfIDAS DIGITAL
IC-F6062DuhfIDAS DIGITAL

MIL-STD 810ip54MIL-STD 810BIIS 1200 Compatible



Описание

MULTI-MODE, MULTI-FEATURED PROFESSIONAL MOBILE

Designed for public safety, transportation and delivery service users, the IC-F5062D series offers advanced multi-mode operations, improved scanning, flexible installation suitable for mobile and base stations. Just try and outgrow this radio!

Built-in versatile tone signaling

Use the built-in CTCSS, DTCS, 2-Tone 5-Tone or BIIS 1200 capability to set up your own talk groups, and have your radio standby quietly when other groups are talking. Up to 10 2-Tone, 8 5-Tone codes can be decoded on a single memory channel.

Dot-matrix, multi-function LCD

The IC-F5062D series has a large dot-matrix display to show information with high visibility characters. 4 watts front mounted speaker delivers clear and loud audio.

IP54 dust-protection and splash resistance (Controller only)

When used with the optional separation kit, RMK-3, and separation cable, the front panel of the IC-F5062D series can be detached from the main unit. The control head has dust-protection and splash resistance construction equivalent to IP54.

IDAS digital mode ready

IDAS (Icom Цифровой Advanced System) is Icom’s digital land mobile system using the 6.25кГц narrowband FDMA technology. IDAS has choice of an NXDN™ protocol or an ETSI dPMR™ protocol.

Mode dependent scan

In the normal mode scan, you can select a scanning list independent to the channel setting. In the mode dependent setting, the scanning list is automatically selected according to the operating channel. It is convenient when you change operating каналов or move to a different operating area, you don't need to change the scanning setting.

Other features

  • Nuisance delete
  • Built-in inversion-type voice scrambler and optional UT-109R/UT-110R available
  • Built-in basic LTR™ trunking and MDC 1200 capability* (* В зависимости от версии)
  • 8 DTMF autodialing memories and ANI function
  • D-Sub accessory connector, ignition sensing line
    and more...



  • IDAS and IDAS logo are trademarks of Icom Incorporated.
  • NXDN is a trademark of Icom Incorporated and JVC KENWOOD Corporation.
  • LTR is a trademark of E.F. Johnson Technologies Inc.
  • All other trademarks are the properties of their respective holders.

Характеристики

Основные



IC-F5062D

IC- F6062D

Диапазон частот
(в зависимости от версии)
136–174 МГц
400-470 МГц
Количество каналов
512 каналов/128 зон
Интервал каналов
(в зависимости от версии)
25/20/12.5/6.25кГц
Тип излучения
16K0F3E, 14K0F3E, 8K50F3E,
4K00F1E/D*(* Цифровой)
Потребляемый токTx
7A
RxРежим ожидания
300мА
Макс. аудио
1.2A
Размеры
(без учета выступающих частей; Ш×В×Т)
160×45×150 мм
Вес (приблиз.)
1.3кг

Передатчик



IC-F5062D

IC- F6062D

Выходная мощность
25Вт
Побочное излучения
0.25мкВт (≦1ГГц)
Стабильность частоты
±1.5кГц
Гармонические искажения аудио
3% типичный
40% отклонение

Приемник



IC-F5062D

IC- F6062D

Чувствительностьпри 20дБ SINAD
–4dBмкВ
при 5% BER
-8dBмкВ
Избирательность по соседнему каналу (W/M/N)
85/83/75дБ
AF выходная мощность
(на 5% искажений при нагрузке 4 Ом)
4Вт

Функции для сравнения



IC-F5062D
IC-F6062D
(IDAS dPMR версия)

IC-F5062D
IC-F6062D
(IDAS NXDN версия)

Количество слотов 1 1
CTCSS/ DTCSкодер Доступно Доступно
декодер Доступно Доступно
2-Toneкодер Доступно Доступно
декодер Доступно Доступно
5-Toneкодер Доступно Доступно
декодер Доступно Доступно
DTMF автодозвон Доступно Доступно
DTMF декодер Доступно Доступно
Голосовой скремблерИнверсионный Доступно Доступно
Инверсия спектра UT-109R UT-109R
Ролинговый UT-110R UT-110R
IDAS dPMRTier 2 Mode1/2 Доступно -
Tier 2 Mode 3 Планируется -
IDAS NXDNОбычный - Доступно
Single-site type
D trunking
- Доступно
Multi-site type D
trunking
- Доступно
MPT 1327 - -
BllS 1200 Доступно Доступно
MDC 1200 - Доступно
LTR™ trunking - Доступно



Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Защита от дождя
506.4 I*
Колебания
514.5 I
Противоударность
516.5 I

* Тест защиты от дожды выполнялся только на контроллере RMK-3.

Также встречается эквивалент MIL STD 810 -C, -D и -E.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Разделительный комплект и кабель

RMK-3

RMK-3

(требуется OPC-609)
OPC-609

OPC-609

(1.9м; 6.2ft)


Кабели постоянного тока

OPC-1132A

OPC-1132A

(3м; 9.8ft)
OPC-347

OPC-347

(7м; 23ft)


Ручные микрофоны

HM-152

HM-152

HM-152T

HM-152T

С DTMF клавиатурой.
HM-148

HM-148G

Сверхпрочного типа
HM-148T

HM-148T

Сверхпрочного типа c DTMF клавиатурой.

Настольный микрофон

SM-26

SM-26



Внешние динамики

SP-30

SP-30

SP-35

SP-35

2м кабель
SP-35L

SP-35L

6м кабель


Дополнительные модули

UT-109R

UT-109R

Модуль шифратора телефонных сигналов
(Инверсия спектра)
UT-110R

UT-110R

Модуль шифратора телефонных сигналов
(Ролинговый)




ICOM IC-F5220D, IC-F6220D

IC-F5220D


IC-F5220D(50W)vhfidas digital
IC-F6220D(45Вт)uhfidas digital
IDASMIL-STD 810

Описание

Wide-area Coverage with IDAS™ Multi-site Trunking

IDAS™ digital mode operation

The IC-F5220D series provides NXDN™ CAI-based IDAS digital mode operation. It is compatible with IDAS multi-site conventional and IDAS multi-site and single-site trunking.

4Вт front mounted speaker

4 watts* front facing speaker delivers clear and loud audio throughout a vehicle's cabin. In addition, the digital modulation provides distinct clarity even at the fringes of the communication range.

* Typical with internal speaker

Channel announcement

When you change the operating channel, the radio announces the channel number. Convenient for making radio adjustments without having to look at the radio.

Roaming scan

In the multi-site trunking mode, if the signal condition worsens as the radio user moves, the roaming scan automatically finds a new site to retain the communication link and quality.

Built military rugged

The tough aluminum die-cast chassis and polycarbonate front panel have been tested to the MIL-STD-810 environmental tests.

Optional accessory cable

OPC-2078An external GPS receiver, PC or other equipment can be connected with the optional OPC-2078 (D-sub 25-pin) or OPC-1939 (D-sub 15-pin). The ACC connector provides an ignition switch, external PTT, serial input/output, horn honk, channel control and public address functions, according to the programming.

* No digital modulation “IN” using accessory cables.

IDAS™ digital mode features

  • Up to 500 individual and up to 500 group ID aliases
    (Each for single-site/multi-site/conventional)
  • PTT ID and ANI
  • Call alert
  • Status
  • SDM (Short Data Message)
  • Radio check (RX)
  • Stun/kill/revive (RX)
  • RAN (Radio Access Number)
  • Remote monitor (RX)
  • Emergency
  • Цифровой voice scrambler
  • ATB (All Trunks Busy) ring back
  • GPS data (PC and software required to show received position data)
* TX: Transmit, RX: Receive

Other features

  • CTCSS/DTCS кодер/декодер*
  • 128 каналов with 8 зон
  • Microphone hanger action programmable
  • Power-on password function
  • Talk around function
  • Voting scan
  • Nuisance delete function
  • Forced narrow function*
  • Time-out-timer, lock-out penalty
* Аналог mode only

Supplied accessories

  • Hand microphone (HM-152)
  • DC power cable
  • Mounting bracket kit
  • Microphone hanger
  • Key assign stickers



  • IDAS and IDAS logo are trademarks of Icom Incorporated.
  • NXDN is a trademark of Icom Incorporated and JVC KENWOOD Corporation.
  • All other trademarks are the properties of their respective holders.

Характеристики

Основные



IC-F5220D

IC-F6220D

Диапазон частот
136–174МГц
350–400МГц
400–470МГц
450–512МГц
450–520МГц
Количество каналов
128 каналов/8 зон
Интервал каналов
25*/15/12.5/6.25 кГц
Тип излучения
16K0F3E*/11K0F3E/8K50F3E/4K00F1E/F1D
Потребляемый ток
(приблиз.)
Tx
10A (50Вт)
11A (45Вт)
Rx (Макс./Резерв)
1.2A/300мА
1.2A/300мА
Размеры (Ш×В×Т)
(без учета выступающих частей)
150×40×167.5 мм; 5.91×1.57×6.59
Вес (приблиз.)
1.1кг; 2.4lb

Передатчик



IC-F5220D

IC-F6220D

Выходная мощность (at 13.6V DC)
50Вт, 25Вт, 5Вт
(Hi, L2, L1)
45Вт, 25Вт, 4.5Вт
(Hi, L2, L1)
Побочное излучения
87дБ
85дБ
Стабильность частоты
±1.0ppm
Гармонические искажения аудио
3%
(AF 1кГц 40% отклонение)
FM шум и помехи
50/45дБ (W/N)
46/40дБ (W/N)

Приемник



IC-F5220D

IC-F6220D

Чувствительность
0.25мкВ (Аналог 12дБ SINAD)
0.18мкВ (Цифровой 5% BER)
Избирательность по соседнему каналу
80/70/65дБ (W/N/D)
75/66/60дБ (W/N/D)
AF выходная мощность
(на 5% искажений, с нагрузкой 4 Ом)
4Вт



* 25кГц пропускная способность больше не доступна лицензиатам Части 90 FCC для версий США. Обратитесь к своему дилеру, если нужна пропускную способность 25 кГц.



Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.5 I
Нижний предел давления при использовании
500.5 II
Максимальная температура хранения
501.5 I
Максимальная температура эксплуатации
501.5 II
Минимальная температура хранения
502.5 I
Минимальная температура эксплуатации
502.5 II
Тепловой удар
503.5 I-C
Солнечное излучение
505.5 I
Колебания
514.6 I
Противоударность
516.6 I


Также встречается эквивалент MIL STD 810 -C, -D и -E.
Измерения, выполненные в соответствии с TIA-603.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Ручные микрофоны

HM-152

HM-152

HM-148G

HM-148G

Упрочненный микрофон


DTMF Микрофоны

HM-152T

HM-152T

HM-148T

HM-148T

Упрочненный микрофон


Настольный микрофон

SM-26

SM-26



Внешние динамики

SP-30

SP-30

SP-35

SP-35

2м кабель
SP-35L

SP-35L

6м кабель


ACC Кабели

OPC-2078

OPC-2078

25-pin тип
OPC-1939

OPC-1939

15-pin тип

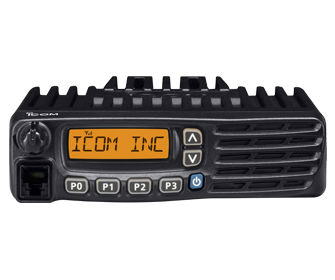

ICOM IC-F5121D, IC-F6121D

IC-F5121D


IC-F5121D(50W)vhfidas digital
IC-F6121D(45Вт)uhfidas digital
IDASMIL-STD 810MDC

Описание

Everything you'd expect in a business radio
... Plus Цифровой!

128 каналов with 8 зон

Ample 128 channel capacity allows most companies plenty of room to grow. Up to 8 зон lets you group together каналов in logical fashion.

Built military rugged!

The tough aluminum die-cast chassis and polycarbonate front panel have been tested to the MIL standard 810 F.

Compact hand microphone

Select from 5 levels of mic gain, for clearer transmission.

GPS receiver connection

With optional D-SUB 25-pin ACC cable OPC-2078, an external GPS receiver or PC can be connected.

Note:No Цифровой Modulation "IN" using accessory cables.

8-character LCD

An 8-character alphanumeric LCD with user-friendly icons shows a variety of information and operating status such as caller's name, received message, etc.

Large programmable buttons

For easy access to often used functions, P0-P3 buttons are programmable to meet specific needs. Buttons and LCD display are backlit for night time opeartion.

Powerful, front-facing speaker

4 watts front facing speaker delivers clear and loud audio throughout a vehicle's cabin. Цифровой modulation adds distinct clarity to received voices.

IDAS™ digital mode operation

The IC-F5121D series provides NXDN™ CAI-based IDAS digital mode operation. It is also compatible with IDAS multi-site conventional and IDAS single-site trunking. The following IDAS features are programmable.

  • PTT ID
  • Individual/Talkgroup list (Макс. 500)
  • RAN (Radio Access Number)
  • Status
  • SDM (Short Data Message)
  • Call alert
  • Radio check (RX)
  • Stun/kill/revive (RX)
  • Remote monitor (RX)
  • Emergency (No ACK)
  • Цифровой voice scrambler
  • GPS data (PC and software required to show received position data)

Built-in 2-Tone and 5-Tone (Аналог mode)

2-Tone and 5-Tone signalings give you selective calling, quiet stand-by and other convenient functions with programming. The stun/kill functions disable a radio over the air and the revive function restores the stunned radio.

MDC 1200 compatible (Аналог mode)

The following MDC features are available with the built-in MDC signaling.

  • PTT ID
  • Radio check (RX)
  • Emergency (No ACK)
  • Stun/Revive (RX)
  • 500 alias table (Макс.)

Scan features

The priority scan allows you to monitor one or two priority каналов while scanning other non-priority каналов. The TX channel and talk back functions allow you to make a quick response while scanning.

Функция одинокий работник

When the radio is not operated for a preset period, a warning beep will sound, alerting the radio user to check in. If the radio user does not check in before the preset time runs out, then the radio automatically sends out an emergency signal.

Other features

  • CTCSS/DTCS кодер/декодер*
  • 8 DTMF autodial memories
  • Microphone hanger action programmable
  • Optional DTMF microphone (HM-152T)
  • PC programmable
  • Power-on password function
  • Time out timer
  • Talk around function
  • Nuisance delete function*
  • Forced narrow function*
* analog only

TX: Transmit, RX: Receive



  • IDAS and IDAS logo are trademarks of Icom Incorporated.
  • NXDN is a trademark of Icom Incorporated and JVC KENWOOD Corporation.
  • All other trademarks are the properties of their respective holders.

Характеристики

Основные



IC-F5121D

IC-F6121D

Диапазон частот
136-174МГц
400-470МГц
450-512МГц
Количество каналов
128 каналов (8 зон)
Интервал каналов
6.25/15/30кГц,
6.25/12.5/25кГц
6.25/12.5кГц
Тип излучения
16K0F3E,
11K0F3E,
4K00F1E/F1D
11K0F3E,
4K00F1E/F1D
Потребляемый ток
(приблиз.)
TxМакс.
(50Вт/45Вт)
10A
11A
RxРежим ожидания
300мА
Макс. аудио
1.2A
Размеры
(без учета выступающих частей; Ш×В×Т)
150×40×167.5 мм;
5.91×1.57×6.59
Вес
1.1кг; 2.4lb

Передатчик



IC-F5121D

IC-F6121D

Выходная мощность (at 13.6V DC)
50Вт, 25Вт, 5Вт
(Hi, L2, L1)
45Вт, 25Вт, 4.5Вт
(Hi, L2, L1)
Побочное излучения
72дБ (min.)

Стабильность частоты
±1.0ppm
Гармонические искажения аудио
3% типичный
40% отклонение
FM шум и помехи
46/40дБ
(Wide/Narrow)
40дБ
(Narrow)
Цифр. FSK ошибки 5% max.

Приемник



IC-F5121D

IC-F6121D

Чувствительность
0.25мкВ (at 12дБ SINAD)
0.18мкВ (at 5% BER)
Избирательность по соседнему каналу
80/70дБ (Wide/Narrow),
65дБ
(Цифровой)
70дБ
(Narrow),
60дБ
(Цифровой)
AF выходная мощность
(на 5% искажений при нагрузке 4 Ом)
4Вт

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.4 I
Нижний предел давления при использовании
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Колебания
514.5 I
Противоударность
516.5 I


Также встречается эквивалент MIL STD 810 -C, -D и -E.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Ручные микрофоны

HM-152

HM-152

HM-152T

HM-152T

С DTMF клавиатурой
HM-148G

HM-148G

Заземленного типа
HM-148T

HM-148T

Заземленного типа с DTMF клавиатурой

Настольный микрофон

SM-26

SM-26



Внешние динамики

SP-30

SP-30

SP-35

SP-35

2м кабель


ACC Кабели

OPC-2078

OPC-2078

25-pin
OPC-1939

OPC-1939

15-pin

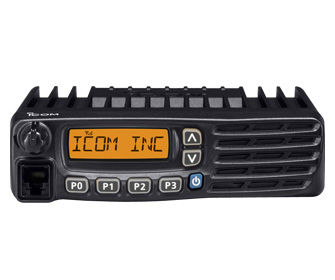

ICOM IC-F5122D, IC-F6122D (NXDN Version)

IC-F5122D


IC-F5122D (25Вт)vhfidas digital
IC-F6122D (25Вт)uhfidas digital
IDASMIL-STD 810MDC



Описание

Everything you'd expect in a business radio
... Plus Цифровой!

128 каналов with 8 зон

An ample 128 channel capacity allow most companies plenty of room to grow.
Up to 8 зон lets you group together каналов in logical fashion.

Built military rugged!

The tough aluminum die-cast chassis and polycarbonate front panel have been tested to MIL standard 810F specifications.

Compact hand microphone

Select from 4 levels of mic gain, for clearer transmission.

GPS receiver connection

An external GPS receiver, PC or other device can be connected with the optional OPC-2078 (D-sub 25-pin) or OPC-1939 (D-sub 15-pin). Operating каналов can be selected from an external device. (up to 16 preprogrammed каналов).

Note:No Цифровой Modulation "IN" using accessory cables.


8-character LCD

An 8-character alphanumeric LCD with user-friendly icons shows a variety of information and operating status such as caller’s name, received message, etc.

Large programmable buttons

Programmable P0-P3 buttons provide easy access to frequently used functions.
Buttons and LCD display are backlit for night time opeartion.

Powerful, front-facing speaker

4 watts front facing speaker delivers clear and loud audio throughout a vehicle’s cabin. Цифровой modulation adds distinct clarity to received voices.

IDAS™ digital mode operation

The IC-F5122D series provides NXDN™ CAI-based IDAS™ digital mode operation. It is also compatible with IDAS™ multi-site conventional and IDAS™ single-site trunking. The following IDAS™ features are programmable.

  • PTT ID
  • Individual/Talkgroup list (Макс. 500)
  • RAN (Radio Access Number)
  • Status
  • SDM (Short Data Message)
  • Call alert
  • Radio check (RX)
  • Stun/kill/revive (RX)
  • Remote monitor (RX)
  • Emergency (No ACK)
  • Цифровой voice scrambler
  • GPS data (PC and software required to show received position data)

Built-in 2-Tone and 5-Tone (Аналогue mode)

2-Tone and 5-Tone signalings give you selective calling, quiet stand-by and other convenient functions with programming. The stun/kill functions disable a radio over the air and the revive function restores the stunned radio.

MDC 1200 compatible (Аналогue mode)

The following MDC features are available with the built-in MDC signaling.

  • PTT ID
  • Radio check (RX)
  • Emergency (No ACK)
  • Stun/Revive (RX)
  • 500 alias table (Макс.)

Scan features

The priority scan allows you to monitor one or two priority каналов while scanning other non-priority каналов. The TX channel and talk back functions allow you to make a quick response while scanning.

Функция одинокий работник

When the radio is not operated for a preset period, a warning beep will sound, alerting the radio user to check in. If the radio user does not check in before the preset time runs out, then the radio automatically sends out an emergency signal.

Other features

  • CTCSS/DTCS кодер/декодер*
  • BIIS PTT ID transmission*
  • 8 DTMF autodial memories
  • Microphone hanger action programmable
  • Optional DTMF microphone (HM-152T/HM-148T)
  • PC programmable
  • Power-on password function
  • Time out timer
  • Talk around function
  • Nuisance delete function*
  • Forced narrow function*
* analogue only

TX: Transmit, RX: Receive



  • IDAS and IDAS logo are trademarks of Icom Incorporated.
  • NXDN is a trademark of Icom Incorporated and JVC KENWOOD Corporation.
  • All other trademarks are the properties of their respective holders.

Характеристики

Основные



IC-F5122D

IC-F6122D

Диапазон частот
136-174МГц
400-470МГц
Количество каналов
128 каналов (8 зон)
Интервал каналов
6.25/12.5/20кГц, 6.25/12.5/25кГц
Тип излучения
16K0F3E, 14K0F3E, 8K50F3E, 4K00F1E/F1D
Потребляемый ток
(приблиз.)
Tx25Вт
5A
RxРежим ожидания
300мА
Макс. аудио
1.2A
Размеры
(без учета выступающих частей; Ш×В×Т)
150×40×117.5 мм
Вес
0.8кг

Передатчик



IC-F5122D

IC-F6122D

Выходная мощность (при 13.200мА DC)
25Вт, 10Вт, 2.5Вт (Hi, L2, L1)
Побочное излучения
0.25мкВ (≤1ГГц)
1.0мкВ (>1ГГц)

Стабильность частоты
±1.0ppm
Гармонические искажения аудио
3%
Цифр. FSK ошибки 5% max.

Приемник



IC-F5122D

IC-F6122D

Чувствительность(при 20дБ SINAD)
–4dBмкВ
(при 5% BER)
–8dBмкВ
Избирательность по соседнему каналу
80/80/70дБ (W/M/N),
65дБ
(Цифровой)
75/75/70дБ (W/M/N),
60дБ
(Цифровой)
AF выходная мощность
(на 5% искажений при нагрузке 4 Ом)
4Вт

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.4 I
Нижний предел давления при использовании
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Колебания
514.5 I
Противоударность
516.5 I


Также встречается эквивалент MIL STD 810 -C, -D и -E.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Ручные микрофоны

HM-152

HM-152

HM-152T

HM-152T

С DTMF клавиатурой
HM-148G

HM-148G

Заземленного типа
HM-148T

HM-148T

Заземленного типа с DTMF клавиатурой

Настольный микрофон

SM-26

SM-26



Внешние динамики

SP-30

SP-30

SP-35

SP-35

2м кабель


ACC Кабели

OPC-2078

OPC-2078

25-pin
OPC-1939

OPC-1939

15-pin






ICOM IC-F5122D, IC-F6122D (dPMR Version)

IC-F5122DdPMR


IC-F5122D (25Вт)vhfidas digital
IC-F6122D (25Вт)uhfidas digital
IDASMIL-STD 810

Описание

Everything you'd expect in a business radio
... Plus Цифровой!

128 каналов with 8 зон

An ample 128 channel capacity allow most companies plenty of room to grow.
Up to 8 зон lets you group together каналов in logical fashion.

Built military rugged!

The tough aluminum die-cast chassis and polycarbonate front panel have been tested to MIL standard 810F specifications.

Compact hand microphone

Select from 4 levels of mic gain, for clearer transmission.

GPS receiver connection

An external GPS receiver, PC or other device can be connected with the optional OPC-2078 (D-sub 25-pin) or OPC-1939 (D-sub 15-pin). Operating каналов can be selected from an external device. (up to 16 preprogrammed каналов).

Note:No Цифровой Modulation "IN" using accessory cables.

8-character LCD

An 8-character alphanumeric LCD with user-friendly icons shows a variety of information and operating status such as caller’s name, received message, etc.

Large programmable buttons

Programmable P0-P3 buttons provide easy access to frequently used functions.
Buttons and LCD display are backlit for night time opeartion.

Powerful, front-facing speaker

4 watts front facing speaker delivers clear and loud audio throughout a vehicle’s cabin. Цифровой modulation adds distinct clarity to received voices.

dPMR Mode1/2 Operation

The IC-F5122D series provides dPMR mode 1/2 conventional mode operation. It is also compatible with Mode 2 multi-site system. The following IDAS features are programmable.
  • PTT ID
  • Individual/Talkgroup list (Макс. 500)
  • CC
  • Status
  • SDM (Short Data Message)
  • Stun/kill/revive (RX)
  • Ambience listening (RX)
  • Enhanced emergency
  • Lone worker
  • Transparent data call
  • Цифровой voice scrambler
  • GPS data (PC and software required to show received position data)

Transparent data modem function

When IC-F5122D series is connected to a PC or other external equipment, the transparent data modem function allows communication in a 6.25кГц channel. It can be used for remote telemetry system control or data applications.

Voting Scan

The voting scan detects the signal strength of the repeater sites and automatically selects the strongest station. The function is useful for roaming between multiple repeater sites.
(It is recommended to test the voting performance during installation.)

Built-in 2-Tone and 5-Tone (Аналогue mode)

2-Tone and 5-Tone signalings give you selective calling, quiet stand-by and other convenient functions with programming. The stun/kill functions disable a radio over the air and the revive function restores the stunned radio.

Функция одинокий работник

When the radio is not operated for a preset period, a warning beep will sound, alerting the radio user to check in. If the radio user does not check in before the preset time runs out, then the radio automatically sends out an emergency signal.

Other features

  • CTCSS/DTCS кодер/декодер*
  • BIIS PTT ID transmission*
  • 8 DTMF autodial memories
  • Microphone hanger action programmable
  • Optional DTMF microphone (HM-152T/HM-148T)
  • PC programmable
  • Power-on password function
  • Time out timer
  • Talk around function
  • Nuisance delete function*
  • Forced narrow function*
* analogue only

TX: Transmit, RX: Receive



  • IDAS and IDAS logo are trademarks of Icom Incorporated.
  • All other trademarks are the properties of their respective holders.

Характеристики

Основные



IC-F5122D

IC-F6122D

Диапазон частот
136-174МГц
400-470МГц
Количество каналов
128 каналов (8 зон)
Интервал каналов
6.25/12.5/20кГц, 6.25/12.5/25кГц
Тип излучения
16K0F3E, 14K0F3E, 8K50F3E, 4K00F1E/F1D
Потребляемый ток
(приблиз.)
Tx25Вт
5A
RxРежим ожидания
300мА
Макс. аудио
1.2A
Размеры
(без учета выступающих частей; Ш×В×Т)
150×40×117.5 мм
Вес
0.8kg

Передатчик



IC-F5122D

IC-F6122D

Выходная мощность (at 13.2V DC)
25Вт, 10Вт, 2.5Вт (Hi, L2, L1)
Побочное излучения
0.25мкВ (≤1ГГц)
1.0мкВ (>1ГГц)

Стабильность частоты
±1.0ppm
Гармонические искажения аудио
3%
Цифр. FSK ошибки 5% max.

Приемник



IC-F5122D

IC-F6122D

Чувствительность(при 20дБ SINAD)
–4dBмкВ
(при 5% BER)
–8dBмкВ
Избирательность по соседнему каналу
80/80/70дБ (W/M/N),
65дБ
(Цифровой)
75/75/70дБ (W/M/N),
60дБ
(Цифровой)
AF выходная мощность
(на 5% искажений при нагрузке 4 Ом)
4Вт

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.4 I
Нижний предел давления при использовании
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Колебания
514.5 I
Противоударность
516.5 I


Также встречается эквивалент MIL STD 810 -C, -D и -E.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Ручные микрофоны

HM-152

HM-152

HM-152T

HM-152T

С DTMF клавиатурой
HM-148G

HM-148G

Заземленного типа
HM-148T

HM-148T

Заземленного типа с DTMF клавиатурой

Настольный микрофон

SM-26

SM-26



Внешние динамики

SP-30

SP-30

SP-35

SP-35

2м кабель


ACC Кабели

OPC-2078

OPC-2078

25-pin
OPC-1939

OPC-1939

15-pin






ICOM IC-F5123D, IC-F6123D

IC-F5123D


IC-F5123D(50Вт/25Вт)vhfidas digital
IC-F6123D(45Вт/25Вт)uhfidas digital
IDASMIL-STD 810MDC

Описание

Все, что требуется от коммерческого радио…плюс цифровой формат!

128 каналов памяти и 8 зон

128 каналов памяти для любой компании отличный простор для деятельности. Вы можете группировать каналы в 8 зон по логическому признаку.

Восьмисимвольный ЖК-дисплей

Восьмисимвольный ЖК-дисплей с набором интуитивно понятных пиктограмм позволяет четко отобразить рабочий статус вашего устройства, а также дополнительную информацию – наименование вызывающей станции, принятое сообщение и т.д.

Большие программируемые кнопки

Для быстрого доступа к наиболее востребованным функциям могут быть использованы программируемые кнопки P0-P3. В темное время суток предусмотрена подсветка ЖК-дисплея и органов управления передней панели.

Большой громкоговоритель передней панели

Большой встроенный громкоговоритель (4 Вт) на передней панели направляет принимаемый сигнал строго на пользователя. Цифровая модуляция позволяет существенно повысить качество принимаемого сигнала.

Подключение GPS приемника

При использовании опционального кабеля ACC типа D-SUB 25 пин – OPC-2078 вы можете подключить внешний GPS приемник или ПК.

Работа в цифровом режиме IDAS

Трансиверы серии IC-F5123D предусматривают базовую работу в цифровых IDAS системах на основе NXDN. Кроме этого, трансивер совместим с конвенциональными многосайтовыми IDAS системами и транковыми односайтовыми IDAS системами.

Встроенные 2/5-тоновые сигнальные системы

Использование 2-тоновых и 5-тоновых сигнальных систем позволяет организовать селективные вызовы абонентов, тихие режимы ожидания и прочие удобные функции, например, дистанционное отключение и активация трансивера, мониторинг и т.д.

Совместимость с MDC1200

Трансиверы серии IC-F5123D снабжены встроенными функциями MDC 1200 - передача PTT ID и аварийного сигнала, проверка работоспособности устройства, инициализация и восстановление работы. Вы сможете легко ввести в эксплуатацию ваши новые станции в существующих системах MDC 1200.


Характеристики

Основные



IC-F5123D

IC-F6123D

Диапазон частот
136-174МГц
350-400МГц
400-470МГц
450-512МГц
Количество каналов
128 каналов (8 зон)
Интервал каналов
6.25/12.5/25кГц
Тип излучения
16K0F3E, 8K50F3E, 4K00F1E/F1D
Потребляемый ток
(приблиз.)
Tx50Вт/45Вт
10A
11A
25Вт
5A
RxРежим ожидания
300мА
Макс. аудио
1.2A
Размеры
(без учета выступающих частей;
Ш×В×Т)
50Вт/45Вт версия
150×40×167.5 мм;
5.91×1.57×6.59
25Вт версия
150×40×117.5 мм;
5.91×1.57×4.63
Вес50Вт/45Вт версия
1.1кг; 2.4lb
25Вт версия
0.8кг; 1.8lb

Передатчик



IC-F5123D

IC-F6123D

Выходная мощность50Вт/45Вт версия
50Вт, 25Вт, 5Вт
(Hi, L2, L1)
45Вт, 25Вт, 5Вт
(Hi, L2, L1)
25Вт версия
25Вт, 10Вт, 2.5Вт
(Hi, L2, L1)
25Вт, 10Вт, 2.5Вт
(Hi, L2, L1)
Побочное излучения
70дБ (min.)
Стабильность частоты
±1.0ppm
Гармонические искажения аудио
3% типичный
40% отклонение
FM шум и помехи
46/40дБ (Wide/Narrow)

Приемник



IC-F5123D

IC-F6123D

Чувствительность
0.25мкВ (12дБ SINAD)
0.18мкВ (at 5% BER)
Избирательность по соседнему каналу
80/70дБ (W/N),
65дБ (цифр.)
75/65дБ (W/N),
60дБ (цифр.)
AF выходная мощность
(на 5% искажений при нагрузке 4 Ом)
4Вт

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.4 I
Нижний предел давления при использовании
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Колебания
514.5 I
Противоударность
516.5 I


Также встречается эквивалент MIL STD 810 -C, -D и -E.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Ручные микрофоны

HM-152

HM-152

HM-152T

HM-152T

С DTMF клавиатурой
HM-148G

HM-148G

Заземленного типа
HM-148T

HM-148T

Заземленного типа с DTMF клавиатурой

Настольный микрофон

SM-26

SM-26



Внешние динамики

SP-30

SP-30

SP-35

SP-35

2м кабель
SP-35L

SP-35L

6м кабель


ACC Кабели

OPC-2078

OPC-2078

25-pin
OPC-1939

OPC-1939

15-pin

От радиорелейных линий - к спутниковой связи
Радиорелейная связь - это особый вид радиосвязи на ультракоротких волнах с многократной ретрансляцией сигнала.

Спутниковая связь - это особый вид радиосвязи с одновременной ретрансляцией сигнала через спутник в разных направлениях.

НИИР - это особый научно-исследовательский институт, в стенах которого родилась первая отечественная радиорелейная аппаратура, из стен которого вышло много ученых, известных не только на родине, но и во всем мире, много талантливых организаторов и руководителей отрасли, много академиков и лауреатов Государственных премий.

Можно сказать, что история развития радиорелейной и спутниковой связи в России неразрывна с историей и судьбой НИИР.

Еще в 1932-1934 гг. в СССР была создана приемно-передающая аппаратура, работавшая на метровых волнах, и на ее базе построены опытные линии связи Москва - Кашира и Москва - Ногинск. Первое отечественное оборудование "Краб", разработанное в НИИР и изготовленное в его экспериментальных мастерских для решения конкретной задачи - создания линии связи через Каспийское море между Красноводском и Баку в 1953-1954 гг., также работало в метровом диапазоне, а вот аппаратура "Стрела-П", изготовленная в 1954 г. на Опытном заводе НИИР и предназначенная для связи между Москвой и подмосковным г. Фрязино, работала уже начастотах 1600...2000 МГц.

Эти линии обеспечивали 12 телефонных каналов с возможностью их вторичного уплотнения. Но назвать их радиорелейными в полном смысле этого слова было нельзя, так как связь между двумя пунктами осуществлялась без ретрансляции.

Поначалу наиболее целесообразным для радиорелейных линий (РРЛ) считалось применение импульсной модуляции, хорошо освоенной в радиолокации, с временным уплотнением. И казалось, что при тогдашнем уровне технологии это сулит большие преимущества. Однако целый цикл теоретических исследований и экспериментальных проработок, проведенных в том числе и в институте, подтвердил складывавшееся в ту пору мнение, что сочетание частотной модуляции с частотным уплотнением позволит создать радиорелейные линии, не уступающие наиболее совершенным коаксиальным кабельным системам. Подчеркнем, что сказанное относилось к концу 40-х и началу 50-х годов. А поскольку развитие идет по спирали, то современные новейшие технологии позволили вернуться к цифровым методам передачи на более высоком уровне - передача данных, цифровая телефония и даже цифровое телевидение.

В этот начальный период в институте собрались ученые, имена которых стали известны во всем мире.

Вопросы теории систем связи были развиты профессором В. А. Котельниковым - будущим президентом Академии наук СССР, в его теории потенциальной помехоустойчивости. Очень интересным был коллоквиум, проведенный им в институте, на котором была представлена некоторая таблица, наподобие таблицы Менделеева, содержащая все возможные сочетания систем передачи сигналов с импульсной, частотной и фазовой модуляцией с временным и частотным уплотнением. В ней были выделены сочетания, обладающие наибольшей помехоустойчивостью, и исключены неперспективные варианты.

Разработкой антенн руководил доктор технических наук Г. З. Айзенберг, написавший широко известную книгу "Антенны ультракоротких волн" (1957 г.).

Передатчики СВЧ создавались под руководством заведующего кафедрой передающих устройств МЭИС профессора Б. П. Терентьева, а приемными устройствами занимался доктор технических наук B. C. Мельников.

Возглавлял лабораторию УКВ в то время доктор технических наук В. А. Смирнов. Коллектив этой лаборатории в тесном содружестве с сотрудниками других лабораторий института и создал первые отечественные радиорелейные линии.

В электровакуумной лаборатории института, начальником которой был П. А. Остряков, а немного позднее Н. В. Зарянов, был разработан и изготовлен триод для генерации и усиления высокочастотных колебаний. Эти лампы были использованы в экспериментальном передатчике (работавшем на волне 75 см, с импульсной и частотной модуляцией), созданном в лаборатории УКВ С. В. Бородичем, Е. П. Корчагиной, Л. А. Корнеевым и Н. Н. Федюшиным.

Результатом совместного творчества инженеров И. И. Теумина и В. В. Слуцкой стал оригинальный электронный коммутатор для импульсно-фазовой модуляции.

Группа сотрудников лаборатории УКВ (А. В. Соколов, Н. Н. Зубов, З. Ф. Гурова) под руководством B. C. Мельникова совместно со специалистами ЦНИИС СА и предприятия НИИ-20 разработала приемное устройство для подвижной РРЛ с импульсно-фазовой модуляцией, работающее на волне 20 см.

В то далекое послевоенное время в институте были прекрасные экспериментальные мастерские, возглавляемые А. П. Жаровым, а в них - механики-"золотые руки", и замечательное конструкторское бюро под началом Б. П. Михайлова с инициативными конструкторами-энтузиастами освоения техники СВЧ.
Такое сочетание творческих коллективов ученых и экспериментальной производственной базы позволило успешно отработать все принципиальные устройства и элементы будущей аппаратуры РРЛ. Были исследованы узлы приемно-передающей аппаратуры, объемные СВЧ-контуры, входные цепи и кристаллические смесители, усилители промежуточной частоты, частотные и импульсные детекторы, генераторы и усилители СВЧ, импульсные и частотные модуляторы, а также антенны различных типов, из которых два выбраны для использования на первых РРЛ относительно небольшой емкости. Изучались вопросы распространения ультракоротких волн, распределения частот, что позволило определить основные характеристики РРЛ и методы расчета.

Все это было подкреплено многочисленными испытаниями самого различного оборудования на специально созданном опытном участке между Москвой и поселком Голицыно.

В Москве на телефонной станции на ул. Мархлевского находился оконечный пункт этой линии, аппаратная которого размещалась на верхнем этаже, а площадка с параболической антенной - на крыше здания.

В Голицыно, рядом с прекрасным пионерским лагерем "Волна", была построена небольшая башня из трубчатых конструкций для установки антенны и небольшой домик для высокочастотной приемно-передающей аппаратуры - это была промежуточная станция. На этом опытном участке можно было сымитировать двух- и более пролетную РРЛ, что позволило экспериментально подтвердить теоретически полученные законы накопления тепловых шумов и сложения

продуктов нелинейных переходов, возникающих в различных трактах линии.

Работы на опытном участке проводились С. В. Бородичем, В. П. Минашиным, А. В. Соколовым, В. М. Шифриной, Л. А. Коробковым, В. В. Петровым и многими другими.

На полигоне в Голицыне испытывались антенны, измерительное оборудование и устройства электропитания. В специальном бункере проверялся двухмашинный агрегат с механическим аккумулятором энергии - массивным маховиком и автоматически запускаемым дизелем. Это был прообраз широко распространенного дизель-генераторного агрегата ДГА-20М мощностью 20 кВА.

Естественно, все эти работы требовали метрологического обеспечения, и в институте было создано бюро измерительной аппаратуры под руководством кандидата технических наук А. Ф. Пионтковской, которое осуществляло подбор необходимой серийно выпускаемой отечественной и импортной аппаратуры и ее аттестацию.

Для разработки нестандартного измерительного оборудования была организована специальная лаборатория под руководством А. С. Владимирова, а несколько позднее - отдел, который возглавил А. И. Зудакин.

Технологическая цепочка проведения НИР и ОКР в институте в то время выглядела следующим образом. Часть сотрудников лаборатории объединялась в группу для исследования отдельных вопросов или разработки оборудования конкретного назначения. В каждой лаборатории была своя макетная группа, свой механик, а в некоторых - и свой конструктор. Сложные макеты конструировались в КО-1 и изготавливались в мастерских, расположенных в Москве и имевших все необходимые цеха, в том числе и кварцевый. Начальником КО-1 был А. К. Эйхман, начальником мастерских - Л. П. Турин. Конструирование образцов, как правило, осуществлялось в КО-2, начальником которого сначала был Е. И. Хайтов, а позднее - А. И. Бобров, а их выпуск в малых сериях - на Опытном заводе НИИР в поселке Лесное (ст. Зеленоградская). Директором завода долгое время был С. С. Шлюгер, а затем - Б. М. Рафтопуло. Работа возглавлялась руководителем, позднее - главным конструктором и заместителями по основным направлениям.

В лаборатории № 14, в которой в 40-50-х годах разрабатывались первые РРЛ, сначала под руководством В. А. Смирнова, а позднее С. В. Бородича - неизменного главного конструктора, существовало несколько групп: передающих устройств - В. П. Минашин, Г. В. Иванов, Н. А. Ананьев, С. Н. Смирнова, Н. Н. Федюшин, Г. Д. Ефимова; приемных устройств . В. Соколов, Н. Н. Зубов, В. И. Малиновская, З. Ф. Гурова; низкой частоты и служебной связи - В. М. Шифрина, Н. И. Тилюшкина, Л. А. Кащеева, Г. К. Конькова, Н. В. Таратута; видеочастоты - Д. Ф. Булле, Ю. Н. Марголин, Ю. В. Грачев.

Устройствами электропитания и автоматики занимались сотрудники других лабораторий: В. В. Петров, И. П. Шилова, Р. Н. Сидоров, М. В. Бродский, В. Д. Шошенков, Н. П. Филипчук.

Антенны на первоначальном этапе разрабатывали В. Д. Кузнецов, А. А. Кукаев, A. M. Модель. Вопросами распространения и проектирования трасс занимались А. И. Калинин, В. Н. Троицкий, А. А. Шур, Л. В. Надененко.

Группой конструкторов в КО-2 руководил И. В. Казистов со своим постоянным помощником Я. М. Мадорским.

Таким коллективом было разработано семейство радиорелейной аппаратуры "Стрела" в диапазоне 1600... 2000 МГц: "Стрела-П" - для пригородных линий на 12 телефонных каналов, "Стрела-Т" - для передачи одной ТВ программы на расстояние 300-400 км и "Стрела-M" - для оборудования магистральных линий на 24 канала протяженностью 2500 км.

В передатчиках с выходной мощностью 2 Вт использовались мощные смесители и генераторы на металлокерамических триодах типа ГС-90Б. Основным типом лампы был металлический пентод 6Ж4 (6 ACT) с высокой крутизной. Промежуточная частота в передатчике - 75 МГц, в приемнике - 31 МГц. Модуляция - частотная. Девиация частоты на канале - 140 кГц, девиация при передаче видеосигнала - 4 МГц. Ширина полосы пропускания телефонного ствола - 6 МГц, ТВ ствола - 20 МГц. В приемнике использовался кристаллический смеситель и гетеродин на отражательном клистроне для оконечной станции, а на промежуточных станциях колебания гетеродина образовывались общим с передатчиком генератором и дополнительным смесителем. Звуковое сопровождение ТВ программы передавалось в групповом тракте телефонного ствола на отдельной поднесущей с фазоразностной модуляцией.

Основным типом антенны была перископическая система из двух зеркал (верхнего - плоского, нижнего - эллиптического) и рупорного облучателя. Применялась и параболическая антенна диаметром 3,2 м.

Первые РРЛ были оборудованы аппаратурой, изготовленной на опытном заводе института, где были организованы монтажный цех, напоминающий небольшой конвейер, настроечный цех во главе с А. И. Бунаковым. Для комплексной проверки была создана однопролетная линия. Серийное производство аппаратуры осуществлялось на заводе в Ростове-на-Дону.

Аппаратура "Стрела" использовалась при строительстве довольно многих линий, например, Москва - Рязань, Москва рославль - Нерехта - Кострома - Иваново, Фрунзе - Джалалабад, Москва - Воронеж, Москва - Калуга, Москва - Тула.

В 1956 г. аппаратура "Стрела-M" была продемонстрирована на Выставке достижений народного хозяйства (ВДНХ), а ее разработчики награждены медалями и дипломами ВДНХ.

Следующее оборудование для РРЛ, созданное примерно тем же коллективом, - аппаратура Р-60/120. Она позволяла создавать 3-6-ствольные магистральные линии длиной до 2500 км для организации 60-120 телефонных каналов и длиной до 1000 км - для передачи ТВ программ при выполнении Рекомендаций МККТТ и МККР на качественные показатели.

Принципиальные решения отдельных узлов и общее построение оборудование во многом напоминало "Стрелу", но при разработке учитывались все Рекомендации МККР. В соответствии с ними промежуточные частоты передатчика и приемника были одинаковы и равны 70 МГц. Большое внимание уделялось вопросам внутрисистемной ЭМС, учитывались все возможные паразитные продукты преобразования частот в мощном смесителе передатчика и каналы помех в смесителе приемника. Аппаратура работала в том же диапазоне 1600...2000 МГц. Мощность передатчика была увеличена до 3 Вт. Была предусмотрена система телеобслуживания промежуточных станций, совершенно изменена конструкция стоек.

Для установки перископической антенной системы использовалась либо свободно стоящая башня из трубчатых конструкций, либо мачта из стальной трубы относительно большого диаметра с несколькими ярусами оттяжек. Аппаратуру размещали в кабине, встроенной в башне, или в небольшом здании около мачты. В отдельном домике была установлена система электропитания с автоматической дизельной установкой.

По сложившейся традиции образцы аппаратуры Р-60/120 для первой линии были изготовлены Опытным заводом института.

Эта РРЛ (между Москвой и Смоленском с промежуточными пунктами в Голицыне, Дорохове, Гжатске, Вязьме и Ярцеве) была спроектирована, смонтирована и настроена менее чем за год совместными усилиями специалистов ГСПИ, треста "Радиострой" и НИИР и сдана в эксплуатацию в октябре 1958 г. Руководили работами А. В. Соколов, Н. А. Ананьев, Г. Г. Цуриков. Сквозные измерения, паспортизацию телефонных каналов и видеотракта провели В. М. Шифрина, Н. И. Тимошина, В. Н. Полухин.

По инициативе начальника Технического управления Минсвязи СССР А. Д. Фортушенко для серийного производства аппаратура Р-60/120 была передана на один из лучших заводов ВПК в Днепропетровске, где она попала в руки молодых специалистов В. И. Дворникова, В. М. Василевского,

Ю. Ф. Марченко и А. И. Потапенко (двое последних после освоения оборудования в производстве перешли на работу в НИИР).


Радиорелейные линии на базе аппаратуры Р-60/120 были построены в различных районах СССР. Одной из первых и, пожалуй, самой длинной была линия Москва - Ростов-на-Дону, весь цикл работ на которой, начиная от проектирования и кончая сдачей в эксплуатацию, был проведен ведущим конструктором НИИР В. М. Шифриной.

Параллельно с созданием оборудования сотрудниками института А. И. Калининым, В. Н. Троицким, Л. В. Надененко, А. А. Шуром были разработаны методики для выбора трасс, а также методики настройки, измерений и инструкции по эксплуатации и обслуживанию РРЛ.

Успешная разработка оборудования и настройка линий была обеспечена благодаря использованию большого парка измерительной аппаратуры. Большую роль сыграло и создание специальной измерительной аппаратуры: комплекта постоянных и переменных направленных ответвителей (В. Д. Кузнецов, А. А. Кукаев); измерителя мощности, резонансного волномера, шумового диода, генератора стандартного поля (М. В. Фомин); гетеродинного волномера, измерителя девиации (Г. И. Рабинович); генератора стандартных сигналов (А. В. Соколов, Н. Н. Зубов).

Особо следует отметить создание двух принципиально новых для того времени приборов: измерителя группового времени запаздывания (И. С. Печерский, Е. А. Шубина) и измерителя переходных шумов (А. И. Зудакин).

Оборудование Р-60/120 также экспонировалось на ВДНХ в 1958 г., и коллектив разработчиков был награжден медалями и почетными дипломами.

Разработанная аппаратура для РРЛ прямой видимости не могла обеспечить связью ни Крайний Север, ни удаленные районы Сибири.

Идея создания в этих местах линий тропосферной связи с расстояниями между пунктами в сотни километров принадлежала В. А. Смирнову. Она была развита и конкретизирована С. В. Бородичем и А. И. Калининым, а также поддержана Министерством связи.

Главным конструктором разработки тропосферной системы связи ТР-60/120 был назначен С. В. Бородич. В коллектив разработчиков пришли новые сотрудники и молодые специалисты: И. А. Гусятинский, А. С. Немировский, Б. С. Надененко, И. С. Цирлин, В. В. Козлов, Ю. М. Кирик, Ю. М. Фомин, B. C. Довгелло, Е. В. Коршунов, Ю. Б. Петровский, В. М. Цемехман, Ю. В. Берноскуни, И. Л. Папернов, В. В. Плеханов, Э. Я. Рыскин, Г. Г. Тараканова, М. И. Поляк.

Для дальней тропосферной связи требовались мощные передающие устройства, антенны с большим усилением, высокочувствительные приемники многократного приема с порогопонижающими системами.

Наиболее подходящим для тропосферных систем с расстояниями между пунктами 200-300 км являлся диапазон 700... 1000 МГц. На основании теоретических исследований, анализа отечественной и зарубежной литературы, сравнения различных систем многократного приема была выработана структура построения как отдельных станций, так и всей линии дальней тропосферной связи.

Работа была организована следующим образом: в лабораториях института проводились самые разнообразные теоретические исследования и макетирование принципиально новых узлов и блоков. Параллельно шло строительство опытного участка между городами Талдом и Вологда протяженностью 300 км. На предприятиях МЭП были разработаны и внедрены в серийное производство многорезонаторные пролетные усилительные клистроны мощностью 3...10 кВт. Проверка и испытания клистронов проходили при непосредственном участии сотрудников НИИР: Н. В. Зарянова, С. И. Угорской, В. П. Минашина, Г. В. Иванова, В. М. Фирсова, И. В. Казистова, B. C. Довгелло.

Оригинальное высоковольтное устройство электропитания для этих клистронов было разработано В. В. Петровым.

В первых образцах приемников использовались усилители высокой частоты на миниатюрных маячковых лампах, но затем они были заменены на принципиально новые для того времени параметрические усилители с температурой шума 200-300 К.

Как всегда, образцы оборудования для оснащения опытной линии были изготовлены на Опытном заводе НИИР.
В дальнейшем серийное производство аппаратуры осуществлялось на Красноярском заводе телевизоров в НПО "Искра". Нужно отметить, что при передаче документации на заводы колоссальная работа пришлась на конструкторский отдел (А. И. Бобров), отдел нормализации и стандартизации (Ф. Л. Зингер) и технический отдел (Г. Н. Томиловский).

Идеологами огромного объема разнообразных исследований, проведенных на линии Талдом - Вологда, были И. А. Гусятинский и А. С. Немировский. В частности, были изучены особенности многолучевого распространения; определены зависимости уровня сигнала от расстояния и длины волны, уточнены законы замираний, потери усиления антенн и подобрана оптимальная диаграмма направленности; определены статистические характеристики сигналов при пространственном, угловом и частотном разнесении, получены частотные и фазовые характеристики участка линии, а также виды распределения тепловых и переходных шумов и подобрано оптимальное значение девиации.

В итоге - разработка полного комплекта оборудования ТР-60/120.

Не вдаваясь в подробности построения аппаратуры, скажем только, что станция, построенная на Севере, представляла собой зрелище фантастическое. Огромные, приподнятые над землей, параболические зеркала с квадратным раскрывом размером 20х20 или 30х30 м, рупорные облучатели на башенках и длинные волноводы, идущие к алюминиевому сборному зданию, - все это напоминало, скорее, явление не земное, а космическое. Впечатление усиливалось тем, что эта окрашенная контрастными оранжево-черными полосами конструкция появлялась неожиданно - в конце просеки между гигантскими елями - это, если смотреть с земли, или - прямо на горизонте бескрайней тундры в лучах низкого солнца - если лететь на вертолете. А кругом - снег, покой и мороз минус 34°С!

Необходимость больших мощностей потребовала совершенно нового подхода к разработке полосовых, режекторных фильтров, фильтров гармоник и ферритовых вентилей. Эта новая технология была успешно внедрена в производство A. M. Моделем, В. М. Антоненко, Б. С. Надененко, И. А. Берлявским, А. П. Николаевым, И. В. Казистовым.

Первые параметрические усилители были разработаны Ю. М. Фоминым, Н. Н. Зубовым и воплощены в конкретные конструкции И. М. Кузнецовым.

Оригинальная система сдвоенного приема по промежуточной частоте с подстройкой фаз приходящих сигналов была придумана А. В. Соколовым и И. И. Печерским (авт. свид. № 158602, 1962 г. ), а оригинальное порогопонижающее устройство предложено И. А. Гусятинским и Ю. Н. Марголиным (авт. свид. № 863014, 1963 г. ).

На аппаратуре ТР-60/120 в 60-70-х годах была построена сеть тропосферных линий протяженностью более 15 000 км, содержащая 55 станций. Была построена также линия сверхдальней тропосферной связи между СССР и Индией длиной 700 км (между городами Душанбе и Сринагар), которая в 1981 г. связала две столицы - Москву и Дели.

Попытка осуществить передачу черно-белого телевидения в диапазоне 700...1000 МГц успеха не имела, а вот в диапазоне 5000 МГц это стало возможным. Была изобретена оригинальная система многократного сложения по промежуточной частоте, авторами которой были И. А. Гусятинский, Л. Я. Кантор, Ю. Н. Марголин, И. С. Цирлин, В. П. Лущин (авт. свид. № 187097, 1965 г. ).

Система широкополосной тропосферной связи на несколько стволов "Рубеж" не получила широкого распространения, поскольку весь комплекс был достаточно громоздким. Была построена всего одна линия над Охотским морем между материком и Камчаткой.

Напомним, что в тот начальный период создания РРЛ было написано множество научных статей, издано много книг, защищены кандидатские и докторские диссертации, сделано много изобретений и получено множество авторских свидетельств и патентов. Например, Бородич С. В., Минашин В. П., Соколов А. В. "Радиорелейная связь" (Связьиздат, 1960 г. ); И. А. Гусятинский, Е. В. Рыжков, А. С. Немировский "Радиорелейные линии связи" (Связь, 1965 г. ); И. А. Гусятинский, А. С. Немировский, А. В. Соколов, В. Н. Троицкий "Дальняя тропосферная радиосвязь" (Связь, 1968 г. ).

В 1957 г. был осуществлен запуск первого в мире советского искусственного спутника Земли, положивший начало космической эры. После проведения ряда испытаний и первого полета человека в космос в 1961 г., естественно, возникла идея создания систем спутниковой связи (телефония, телеграф, телевидение и прочее). Основное преимущество таких систем связи заключается в возможности значительного расширения зон обслуживания по сравнению с радиорелейными и кабельными линиями связи. Теоретические разработки в области энергетических возможностей линий спутниковой связи позволили сформулировать тактико-технические требования к устройствам спутникового ретранслятора и наземных устройств, исходя из реальных характеристик технических средств, существовавших в то время.

Разработка спутниковых ретрансляторов поручается МНИИРС МПСС, а оборудования земных станций - НИИР.

Наиболее подходящей для оборудования земных станций спутниковой системы оказалась аппаратура тропосферной связи ТР-60/120, в которой, как известно, использовались передатчики большой мощности и высокочувствительные приемные устройства с малошумящими параметрическими усилителями. На ее основе в институте разрабатывается приемно-передающий комплекс "Горизонт", устанавливаемый на наземных станциях первой линии спутниковой связи между Москвой и Владивостоком.

Специально были разработаны передатчики для связной и командно-измерительной линии, параметрические усилители с температурой шума 120 К для установки в подзеркальной кабине антенны, а также совершенно новое оборудование промежуточной частоты и групповых трактов, обеспечивающее стыковку с местными телецентрами и междугородными телефонными станциями.

Интересно отметить, что проектировщики земной станции, боясь влияния мощных передатчиков на приемники, установили их на разных антеннах и в разных зданиях (приемном и передающем). Однако большой опыт использования одной общей антенны для приема и передачи, полученный на линиях тропосферной связи, позволил в дальнейшем перенести приемное оборудование на передающую антенну (инициаторами были С. В. Бородич и A. M. Модель), что значительно упростило и удешевило эксплуатацию станций спутниковой связи.

Нам, А. В. Соколову и В. М. Шифриной, было поручено проведение работ по настройке, испытаниям и введению в эксплуатацию первой линии спутниковой связи между Москвой и Владивостоком. Первые станции были настроены, испытаны и введены в действие в подмосковном г. Щелково и в Уссурийске. Кабельными и релейными линиями связи они соединялись соответственно с телецентрами и телефонными междугородными станциями Москвы и Владивостока.

Нам выпало счастье провести первые передачи через спутник связи "Молния-1", запущенный 23 апреля 1965 г. С запуском второго спутника связи "Молния-2" 14 октября 1965 г. началась регулярная эксплуатация линии дальней связи через ИСЗ. Через спутник "Молния-1" было проведено множество интересных работ, в том числе обмен цветными ТВ программами по системе SEKAM между СССР и Францией, получение цветных изображений Земли из космоса и различной метеорологической информации. Все работы подробно освещались в центральной печати: "Спутник связи "Молния-1" ("Правда", 30 мая 1965 г.); "Дворец съездов - "Молния-1", Владивосток ("Правда", 7 октября 1965 г.); "Цветные передачи "Москва-Париж" ("Правда", 1 декабря 1966 г.); "Цветное телевидение через космос" ("Правда", 27 декабря 1966 г.).

В 1967 г. через спутник связи "Молния-1" создана разветвленная телевизионная сеть приемных земных станций "Орбита" с центральной передающей станцией под Москвой. Это позволило передавать программу Центрального телевидения в отдаленные районы нашей Родины и дополнительно охватить более 30 млн. телезрителей.
