КВ мобильные/стационарные
ANALOG
IC-F8101
IC-F7000
IC-78

Цены и наличие товара Вы можете уточнить здесь

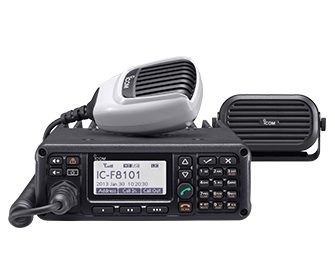

ICOM IC-F8101

IC-F8101




MIL-STD 810IP54

Описание

Новая модель профессиональной коротковолновой радиостанции ICOM IC-F8101 специально разработана для сверхдальней КВ радиосвязи и помимо преимуществ, присущих предыдущим моделям радиостанций ICOM IC-78, IC-F7000 и IC-M802, отличается расширенным набором функций.

Три варианта исполнения:

с неотделяемой панелью управления, с отделяемой панелью управления и с панелью управления, совмещенной с ручным микрофоном.

Работа на передачу в полном нагрузочном цикле

в речевом режиме с выходной мощностью 125 Вт при невентилируемой конструкции. В режиме передачи данных обеспечивается 25% нагрузочный цикл (но не более 5 минут непрерывной работы), а при подключенном внешнем блоке вентиляторов CFU-F8100, возможна работа с полной нагрузкой.

Система избирательного вызова Selcall,

использующая CCIR493, 4- или 6-значные адресные коды ID и обеспечивающая возможность персональных и групповых вызовов, обмена сообщениями и данными о местоположении, а также отправки аварийного вызова и тестирования каналов и удаленного отключения (блокирования) радиостанции.

Система ALE,

автоматически выбирающая наиболее качественный канал и устанавливающая линию связи. Система соответствует Федеральному стандарту FED-STD-1045A . Совместима с основными требованиями военного стандарта MIL-STD 188-141B, более известного как стандарт ALE. Система обеспечивает возможность персональных вызовов, автоматической отправки зондирующего сигнала для проверки условий распространения радиоволн, а также обмена текстовыми сообщениями в автоматическом режиме

Функция улучшения качества речевого сигнала

при наличии шумов, действующая автоматически и позволяющая снизить требования к квалификации оператора.

Шумоподавители трех типов,

выполняющие свои функции соответственно в речевом режиме, в режиме вызова и в режиме S-метра.

Цифровой процессор сигналов DSP - последние технологии DSP улучшают и качество передачи и характеристики приемника.

Новые модели мобильных антенн с автоматической настройкой.

GPS приемник - при подключении внешнего приемника GPS/GLONASS, позволяет отправлять текущие координаты другим станциям и показывает информацию о местоположении, времени и высоте на дисплее.

Корпус выполнен в соответствии с международным военным стандартом MIL-STD 810

Дополнительный USB разъем для подключения компьютера.

Характеристики

Основные



IC-F8101

Диапазон частотПрием 0.5–29.9999МГц
Передача 1.6–29.9999МГц
Количество каналов 500 каналов
Тип излученияАвстралийская версия J3E, A3E (только RX)
Экспортная/США версия J3E, A3E, A1A, F1B, J2B
Требуемый источник питания 13.8V DC Отрицательное заземление
10.8–15.6V (Австралийская версия)
11.73–15.87V (Export/USA версия)
Потребляемый токПрием Менее 3A (Макс. аудио), 1.0A (Режим ожидания)
Передача Менее 28A (Максимальный выход)
Размеры (Ш×В×Т)
(без учета выступающих частей)
174×62×259 мм;
6.85×2.44×10.2
Вес (приблиз.) 3.9кг; 8.6lb

Передатчик



IC-F8101

Выходная мощностьАвстралийская версия J3E: 100, 50, 10Вт PEP (типичный)
Экспортная/США версия J3E/A1A: 125, 50, 10Вт PEP (типичный)
A3E: 30, 12.5, 3W (типичный)
F1B/J2B: 75, 50, 10Вт PEP (типичный)
Побочное излучения 64дБ ниже типичного PEP

Приемник



IC-F8101

Чувствительность
(при 10дБ S/N)
J3E
(Pre-amp. ON)
0.5–1.5999МГц: 14dBмкВ
1.6–29.9999МГц: -14dBмкВ
A3E 0.5–1.5999МГц: 22dBмкВ
1.6–29.9999МГц: 6dBмкВ
Чувствительность шумоподавленияJ3E
(при 13.5МГц)
Порог: Менее +20dBмкВ
Закрыт: Менее +90dBмкВ
A3E
(при 1.000МГц)
Порог: Менее +30dBмкВ
Закрыт: Менее +110dBмкВ
Ложные ответы More than 70дБ
Аудио выходная мощность 4.0Вт на 10% искажений при нагрузке 4 Ом

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.
Tested to IC-F8101, AD-119, CFU-F8100 and MB-126.

СтандартMIL-810 G
Method, Proc.
Нижний предел давления при хранении
500.5 I
Нижний предел давления при использовании
500.5 II
Максимальная температура хранения
501.5 I
Максимальная температура эксплуатации
501.5 II
Минимальная температура хранения
502.5 I
Минимальная температура эксплуатации
502.5 II
Тепловой удар
503.5 I-C
Солнечное излучение
505.5 I
Защита от дождя
506.5 I
Соляной туман
509.5
Пылезащита
510.5 I
Колебания
514.6 I
Противоударность
516.6 I

Также встречается эквивалент MIL-STD-810 -C, -D, -E и -F.

Тесты проводились на IC-F8101, AD-119 и CFU-F8100.

Стандартная защита
Пыль и Вода
IP54 (Пылезащита и водонепроницаемость)

Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Разделительный комплект

RMK-6

RMK-6



Разделительные кабели

OPC-607, OPC-608

OPC-607

(3м; 9.8ft)
OPC-607, OPC-608

OPC-608

(8м; 26.2ft)
OPC-609

OPC-609

(1.9м; 6.2ft)
OPC-726

OPC-726

(5m; 16.4ft)

Монтажный кронштейн

MB-126

MB-126



Модуль фентилятора

CFU-F8100

CFU-F8100



Автоматический тюнер антенны

AT-140

AT-140



Кабель управляющего тюнера

OPC-2309

OPC-2309

Для использования с AT-140.


Автоматически настраиваемые антенны

AH-760

AH-760

AH-740

AH-740



GPS/MODEM переходник

OPC-2308

OPC-2308



Дистанционный микрофон

HM-192

HM-192



Ручной микрофон

HM-193

HM-193



Внешние динамики

SP-30

SP-30

SP-35

SP-35

2м кабель
SP-35L

SP-35L

6м кабель

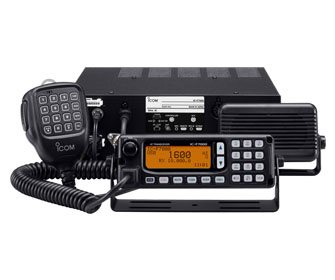

ICOM IC-F7000

IC-F7000




MIL-STD 810

Описание

Расширенные возможности селективного вызова и ALE существенно упрощают КВ коммуникации!

IC-F7000 – это мобильный наземный КВ трансивер разработанный специально для установления дальних связей в КВ диапазоне. В большинстве случаев, установление таких радио связей требует высокого мастерства оператора, однако использование с IC-F7000, обладающего целым спектром превосходных функций позволяет существенно упростить установление КВ LMR соединений!

Селективные вызовы

Используется уникальная адресация вызова, аналогичная телефонным номерам, которая позволяет размещать непосредственные вызовы необходимых корреспондентов или групп. Полная совместимость с коммуникационным оборудованием других производителей.

Функция ALE (Автоматическая установка соединения)

Эта функция осуществляет проверку качества прохождения сигнала на различных частотах и , оценивая уровень ответного сигнала, выбирает рабочие частоты максимально пригодные для наиболее качественной передачи сигналов.

Универсальная конфигурация

Контроллера и громкоговоритель в трансивере IC-F7000 отделены от основного (ВЧ) блока. Кабель удлинения 6 м подключается к панели управления. Основной блок всего 72 мм по высоте, так что для установки IC-F7000практически не существует ограничений. Прилагаемый ручной микрофон HM-146 позволяет вам управлять практически всеми функциями вашего оборудования.

Другие опции

  • Большой точечно-матричный ЖК-дисплей
  • 25 Вт излучаемой мощности на КВ
  • Значительное количество каналов
  • Приемник диапазона общего перекрытия
  • Автоматически согласуемая антенна
  • Цифровая обработка сигнала (DSP)
  • Подключение GPS устройств (NMEA0183 версии 3.01)
  • Подключение внешнего опорного генератора для сверхточной настройки.
    Подавление речи, вызова и показаний S-метра.Опциональный антенный тюнер AT-140 совместно с антенной AH-2b.

Характеристики

Основные



IC-F7000

Диапазон частотRx 0.5–29.999МГц (непрерывный)
Tx 1.6–29.999МГц*
* Некоторые диапазоны частот не гарантируется
Количество каналов 500 каналов
(В том числе 100 ALE каналов)
Тип излучени J3E (USB, LSB), J2B (AFSK), F1B (FSK), A1A (CW), A3E (AM)
* J3E и A3E по умолчанию только для Австралийской версии
Требуемый источник питания 13.8В DC (10.8–15.6V DC)
Потребляемый токTx 17/12A*1
Rx Макс. 3.0A
Размеры
(без учета выступающих частей; Ш×В×Т)
Основной модуль 240×72×239 мм;
9.45×2.83×9.41
Модуль контроллера 150×50×51 мм;
5.91×1.97×2.01
Вес (приблиз.)Основной модуль 4.6кг; 10.1lb
Модуль контроллера 220г; 7.7oz

Передатчик



IC-F7000

Выходная мощностьАвсрталия 100/50/10Вт PEP
Основной 125/50/10Вт PEP (1.6–3.99МГц)
100/50/10Вт PEP (4–29.9МГц)
Побочное излучения –43дБ
–40дБ (Основаня версия в диапазоне 3.5–3.99МГц)

Приемник



IC-F7000

Чувствительность (при 20dB SINAD)J3E 25.1мкВ emf, 12.6 мкВ (0.5–1.59МГц)
1.0мкВ emf, 0.5мкВ (1.6–29.9МГц)
A3E 200мкВ emf, 100мкВ (0.5–1.59МГц)
Чувствительность шумоподавленияJ3E 10мкВ/32мВ (Порог/Закрыт; при 13.8МГц)
A3E 32мкВ/320мВ (Порог/Закрыт; при 1.0МГц)
AF выходная мощность
(на 5% искажений при нагрузке 8 Ом)
4.0 W

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Максимальная температура хранения 501.4 I
Максимальная температура эксплуатации 501.4 II
Минимальная температура хранения 502.4-3 I
Минимальная температура эксплуатации 502.4-3 II
Колебания 514.5 I
Противоударность 516.5 I


Также встречается эквивалент MIL STD 810 -C, -D и -E.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Антенный элемент

AH-2b

AH-2b



Складная дипольная антенна

AH-710

AH-710



Комплектующие антенны

MN-100

MN-100

MN-100L

MN-100L



Тюнер антенны

AT-130

AT-130

AT-140

AT-140



Экранированные кабеля

OPC-1286

OPC-1286

10м; 32.8ft
(Используйте для AT-140)
OPC-1287

OPC-1287

5м; 16.4ft
(Используйте для AT230)


Ручной микрофон

HM-155

HM-155



Настольный микрофон

SM-50

SM-50

Динамический микрофон
(Используйте для OPC-589)


Переходник микрофона

OPC-589

OPC-589

8-Pin коннектор микрофона


Внешний динамик

SP-25

SP-25

SP-35

SP-35

2м кабель
SP-35L

SP-35L

6м кабель


Дистанционный контроллер

RC-26

RC-26



Рекомендуемая опция

AT230

AT230

Автоматически настраиваемая антенна

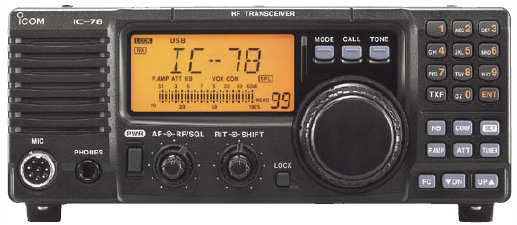

ICOM IC-78

IC 78








Описание

Надежный инструмент КВ радиосвязи

IC-78 представляет собой высококлассный КВ трансивер. К его уникальным возможностям относятся 99 каналов памяти, высокое значение коэффициента сигнал/шум, прямой ввод номера канала, опции цифровых видов связи многое, многое другое, что обеспечивает простую эксплуатацию пользователем с любым уровнем квалификации. И все это в компактном и прочном корпусе, который с успехом может быть использован как в стационарной, так и мобильной конфигурации.

Значительный уровень мощности

Трансивер IC-78 обеспечивает до 100 Вт излучаемой мощности, позволяя устанавливать радиосвязь на наиболее дальние расстояния. Цельный литой алюминиевый корпус и большой радиатор выходного каскада позволяет существенно снизить температуру нагревания устройства и обеспечить его стабильную работу при высоких рабочих нагрузках. Установка столь компактного оборудования (240 х 95 х 239 мм) не вызывает никаких затруднений.

Простота эксплуатации

Трансивер снабжен большим ЖК-дисплеем и минимальным набором переключателей и регуляторов. Кнопки на передней панели не имеют вторичных функций – вы можете ввести значение частоты или номера канала непосредственно с 10-кнопочной панели.

99 каналов и восьмисимвольные наименования

99 каналов памяти может быть использовано для хранения необходимых частот приема и передачи, вида излучения, значения полосы фильтра, а также восьмисимольного наименования. Вы можете ввести наименование канала с 10-кнопочной панели. Кроме этого имеется возможность использования одного канала вызова для хранения наиболее часто используемой или наиболее важной частоты. Для чего предусмотрена соответствующая кнопка на передней панели.

Большой громкоговоритель на передней панели

Благодаря громкоговорителю передней панели принимаемый сигнал направлен на оператора, что обеспечивает четкое его восприятие. Вам не нужно больше крутить ручку громкости и пытаться разобрать необходимую информацию.

Высокая стабильность частоты. При установке опционального высокостабильного кварцевого генератора CR-338 стабильность частоты повышается до ±0.5 ppm.

Работа в режиме VFO. Для использования непрерывного спектра частот в трансивере предусмотрена опция работы в режиме VFO (в зависимости от версий). Это позволяет без труда осуществлять поиск необходимых сигналов в пределах необходимого участка частот, например, вещательных станций КВ диапазона.

Прочие функции

  • Подавитель помех импульсного типа с регулировкой уровня подавления.
  • Предусилитель и аттенюатор для обеспечения более комфортного приема слабых и мощных сигналов.
  • Регулятор порога шумоподавителя/ ВЧ усиления приемника с опцией программирования его функций в режиме установок.
  • Встроенный микрофонный компрессор, увеличивающий среднюю мощность сигнала в телефонных режимах.
  •  Встроенный электронный CW ключ
  • Широкий спектр функций сканирования
  • Функция смещения полосы ПЧ для подавления помех
  • Встроенная схема управлению антенными тюнерами различных моделей
  • Ручной микрофон, поставляемый в комплекте.
  • Функция VOX и многое, многое другое

Характеристики



IC-78

Диапазон частотTx 1.6-29.9999 МГц
(Гарантированый : 0.5-29.9999)
Rx 0.03-29.9999 МГц
Требуемый источник питания 13.8В DC ±15%
Размеры (Ш×В×Т)
(без учета выступающих частей)
240×95×239 мм
9.45×3.74×9.41
Вес (приблиз.) 3.8кг; 8.4lb
Потребляемый ток (приблиз.)Передача 20A при макс. энергии
Макс. аудио выход 2.0A
Чувствительность
(при 10дБ S/N; 1.8–29.999МГц)
SSB, CW, RTTY 0.16мкВ
AM 2.0мкВ
СелективностьSSB, CW, RTTY 2.1кГц/-6дБ
4.5кГц/-60дБ
AM 6.0кГц/-6дБ
20кГц/-60дБ
Выходная мощность аудио (10% искаж./ 4Ом нагрузке) 2.0Вт (10% иск. / 8Ом нагр)
Выходная мощность (PEP)
(выходная мощность отличается в зависимости от версии)
SSB, CW, RTTY 2-100Вт
AM 2-35Вт


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Антенный элемент

AH-2b

AH-2b

(Используйте для AH-4)


Сворачиваемая дипольная антенна

AH-710

AH-710



Комплектующие антенны

MN-100L

MN-100L

MN-100

MN-100



Тюнеры

AH-4

AH-4

(только для любительских диапазонов)
AH-130

AT-130

AH-140

AT-140



Автоматически настраиваемые антенны

AH-740

AH-740

Охватывает 2.5-30МГц (любительского диапазона). OPC-2321 не требуется.
AH-5NV

AH-5NV

Стекловолоконный антенный кабель для использования с AH-740.Охватывает 2.2–30МГц (любительского диапазона) с AH-740.


Экранированные сигнальные кабели


OPC-566

(Используйте для AT-130)
OPC-1147/N

OPC-1147/N

10м; 32.8ft
(Используйте для AT-140)
OPC-2321

OPC-2321

для AH-740


Микрофон

HM-36

HM-36



Настольный микрофон

SM-50

SM-50

Динамический микрофон
SM-30

SM-30

Электретный микрофон
SM-27

SM-27

Электретный микрофон


Внешние динамики


SP-21

SP-23

SP-23



Ручка для переноски

MB-23

MB-23



CI-V Конвертер

CT-17

CT-17



455kHZ фильтр

FL-52A: 500Hz/–6дБ

FL-52A: 500Hz/–6дБ
FL-53A: 250Hz/–6дБ
FL-222: 1.8кГц/–6дБ
FL-257: 3.3кГц/–6дБ



DSP Модуль

UT-106

UT-106

DSP Модуль
Обеспечивает возможность DSP AF, такую как шумоподавление и автоматическая функция метки.


HIGH STABILITY CRYSTAL UNIT

CR-338

CR-338

HIGH STABILITY CRYSTAL UNIT
Обеспечивает повышенную стабильность частоты. Стабильность частоты: ±0.5ppm


Приемники и передатчики УВЧ-диапазона корпорации Atmel

Беспроводная связь становится необходимостью для современных встраиваемых приложений, например, для связи с датчиком, к которому невозможно протянуть провода. В настоящее время существует множество различных решений для организации беспроводной связи, например, стандарты 802.11b или Bluetooth для высокоскоростного обмена данными. Для систем, не требующих такой сложности и высоких скоростей, используются другие решения. Особенности низкоскоростных приемников и передатчиков корпорации Atmel Corp. для высокочастотного диапазона расматриваются в данной статье.

Приемники и передатчики

Корпорация Atmel предлагает ряд приемников и передатчиков, работающих в паре на частотах 300–928 МГц. Большую часть этой продукции составляют устройства бывшей компании Temic (в названии первая буква «T»). Все приемники и передатчики Atmel используют узкополосную передачу на одном канале, позволяющую снизить влияние паразитных сигналов. Благодаря узкополосному фильтру промежуточной частоты (ПЧ) с крутым срезом и высокостабильному генератору удается достигнуть избирательности 60 дБ по соседнему каналу. Эти приемники и передатчики применяются в приложениях с низкой скоростью передачи данных (до 32 кбод), таких, как измерение температуры, давления, в датчиках движения, телеметрии, разнообразных счетчиках, бесконтактных ключах, системах сигнализации и безопасности, радиомодемах и т. д. Дальность связи — до 100 м. Используются: передача сигнала с амплитудным и частотным манипулированием, с манчестерским и двухфазным кодированием сигнала, ШИМ-протоколы.

Передатчики

Передатчики работают на частотах 300–928 МГц с различной выходной мощностью, со встроенным или внешним микроконтроллером (МК) (см. табл. 1).

Таблица 1. Передатчики фирмы Atmel

НаименованиеВстроенный МКЧастота передачи, МГцТок потребления/
sleep
Скорость передачи данных, кбодНапря-жение питания, ВВыходная мощность, дБмКорпусТемпера-турный диапазон, °C
U2741B300–45010 мА/350 нА202,2–5,53SSO16–20...+70,
–40...+85
U2745B-310–44010 мА/2 мкА202–43SSO16–40...+85
T5750-868–9288,5 мА/350 нА322–45,5SO8–40...+85
T5753-310–3309 мА/350 нА322–48TSSOP8L–40...+85/+125
T5754-429–4399 мА/350 нА322–47,5TSSOP8L–40...+85/+125
AT86RF401AVR 8-разрядн.,
2K Flash,
128 байт EEPROM,
128 байт SRAM, ISP
264–45623 мА/100 нА102–56TSSOP20–40…+85
ATAx862-3MARC 4-разрядн.
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
310–3309,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-4MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
429–4399,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-8MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
868–9289,5 мА/1 мкА322–410SSO24–40…+125

В качестве внешнего МК фирма Atmel предлагает использовать, например, 4-разрядные МК серии MARC, имеющие низкий ток потребления. В передатчик AT86RF401 встроен 8-разрядный МК AVR. Анонсирована также новая серия передатчиков ATAх862 на базе 4-разрядного МК T44C862 семейства MARC.

Передатчик T5750

Для частот 868–870 МГц и 902–928 МГц Atmel предлагает передатчик T5750, работающий в паре с приемниками T5760/61 (рис. 1). Передатчик и приемники содержат генератор, управляемый напряжением (ГУН), и предварительный делитель частоты.

Благодаря узкой полосе частот приемник имеет высокую чувствительность и хорошее соотношение сигнал-шум.

В передатчик T5750 входят блок фазовой автоподстройки частоты (ФАПЧ), усилитель мощности и кварцевый генератор. В режиме передачи ток потребления составляет 8,5 мА. При отсутствии передачи подачей на выводы ENABLE (вход разрешения) и PA_ENABLE (вход разрешения усилителя мощности PA) (см. рис. 2) сигнала низкого уровня осуществляется переключение микросхемы в режим sleep, ток потребления при этом снижается до 0,35 мкА. Таким образом, литиевый элемент, обычно служащий источником питания в автономных системах, может служить много лет и позволяет использовать такие передатчики, например, в шинах автомобилей для мониторинга давления.

Передатчик имеет тактовый выход для синхронизации работы внешнего микроконтроллера, который используется для кодирования сигналов. T5750 поддерживает амплитудное и частотное манипулирование, имеет одиночный вывод с открытым коллектором для подключения внешней петлевой или l/4 антенны.

Амплитудная и частотная манипуляции

Если на вывод ENABLE передатчика подан высокий уровень, выводы PLL (ФАПЧ) и CLK активизируются. Сигнал тактирования с вывода CLK подается на МК. Подачей соответствующего сигнала на вывод PA_ENABLE осуществляется включение и выключение усилителя мощности PA, то есть реализуется амплитудная манипуляция (АМн) на частоте f1 или манипуляции включение-выключение (OOK, On-Off-Keying) (рис. 3). Для стабилизации кварцевому генератору и ФАПЧ требуется обычно около 1 мс после подачи сигнала высокого уровня на вывод ENABLE, поэтому вывод PA_ENABLE следует удерживать на низком уровне более 1 мс после подачи сигнала ENABLE.

T5750 содержит полностью интегрированную ФАПЧ, из внешних компонентов необходим только внешний резонатор 13,567187 МГц для передачи данных на частоте 868,3 МГц, или 14,296875 МГц — для частоты 915 МГц (см. рис. 3). Конденсатор С3 — разделительный конденсатор по питанию. Постоянное напряжение на выход с открытым коллектором подается через дроссель L1.

Для АМн конденсатор С2 не требуется, для частотной манипуляции (ЧМн) требуются оба конденсатора С1 и С2. После стабилизации кварцевого генератора и ФАПЧ на вывод PA_ENABLE подается высокий уровень для включения усилителя мощности PA (рис. 4).

Передатчик готов для частотной манипуляции. Изменение частоты достигается подключением и отключением конденсатора С2 параллельно нагрузочному конденсатору С1 путем подачи на управляющий вывод МК низкого уровня или переключением его в высокоимпедансное состояние, изменяя таким образом частоту на выходе антенны с f1 на f2 и обратно.

Для уменьшения энергопотребления после окончания передачи на вывод PA_ENABLE должен быть подан сигнал низкого уровня.

Сигнал CLK отключается после подачи на вывод ENABLE сигнала низкого уровня.

Усилитель мощности имеет выход с открытым коллектором, обеспечивающий импульсный ток, практически не зависящий от импеданса нагрузки. Таким образом, уровень выходной мощности определяется импедансом подключаемой нагрузки, и для получения максимальной выходной мощности (5,5 дБм) импеданс антенны должен быть согласован с выводом передатчика.

Для приложений с небольшой дальностью связи рекомендуется использовать печатную петлевую антенну. Основное требование, которому должны соответствовать такие антенны, — это способность возбуждать сильные токи для создания электромагнитного поля.

Выходная мощность антенны определяется значением ее сопротивления излучения: Rrad = 31 кОм (A/l2)2, где А — внутренняя площадь петлевой антенны, l — длина волны передаваемого сигнала. Мощность излучения антенны Prad = Rrad х ILoop2.

Расстояние передачи зависит также от корпуса передатчика, ориентации антенны, конфигурации пространства, в котором происходит передача (открытое, замкнутое), а также типа антенны (печатная, проводная). Например, при выходной мощности передатчика около 3 дБм (U2741B) печатной антенне на плате передатчика и проводной антенне на плате приемника передача может осуществляться в открытом пространстве до 100 м. В других условиях может быть удобнее использовать T5743 или T5754, имеющих большую выходную мощность 8,0 и 7,5 дБм, соответственно.

Передатчик AT86RF401

AT86RF401 представляет собой интеллектуальный миниатюрный передатчик с высокой степенью интеграции на базе 8-разрядного RISC-микроконтроллера AVR. Для организации законченной радиосистемы с манипуляцией включение-выключение (OOK) необходим только кварцевый резонатор, литиевый элемент, три конденсатора, дроссель и петлевая антенна (рис. 5).

AT86RF401 может быть переключен в режим sleep, ток потребления в этом режиме составляет 0,5 мкА.

AT86RF401 имеет программируемый регистр детектора снижения напряжения батареи.

При поступлении сигнала на любую линию ввода-вывода микросхема переходит в режим передачи, при этом происходит активизация цепи генератора синхросигналов для микроконтроллера AVR. Несущая радиосигнала синтезируется с помощью ГУН. Оптимальная настройка ГУН поддерживается с помощью допусков на элементы схемы через использование программно управляемой матрицы на переключаемых конденсаторах.

Внутрисхемно программируемые энергонезависимая память программ (2 кбайт), выполненная по технологии Flash, и память данных (128 байт), выполненная по технологии EEPROM, позволяют осуществлять разработку за короткое время. Имеется также внутреннее статическое ОЗУ объемом 128 байт (SRAM).

Как и во всех микроконтроллерах AVR, короткая команда выполняется за один машинный цикл, который составляет один период тактовой частоты 1,25 МГц. Система команд насчитывает 114 различных инструкций. Для реализации функций передатчика и некоторых дополнительных функций встроенный МК AT86RF401 имеет отличные от стандартных AVR регистры ввода-вывода (таблица 2).

Таблица 2. Регистры ввода-вывода AT86RF401

Адрес (Hex)Наименование регистраФункции
$3FSREGStatus Register
$3ESPHStack Pointer High Register (program to 0.00)
$3DSPLStack Pointer Low Register
$35BL_CONFIGBattery Low Configuration Register
$34B_DETButton Detect Register
$33AVR_CONFIGAVR Configuration Register
$32IO_DATINI/O DATA IN Register
$31IO_DATOUTI/O DATA OUT Register
$30IO_ENABI/O Enable Register
$22WDTCRWatchdog Timer Control Register
$21BTCRBit Timer Control Register
$20BTCNTBit Timer Count Register
$1EDEEARData EEPROM Address Register
$1DDEEDRData EEPROM Data Register
$1CDEECRData EEPROM Control Register
$17LOCKDET2Lock Detector Configuration Register 2
$16VCOTUNEVCO Tuning Register
$14PWR_ATTENPower Attenuation Control Register
$12TX_CNTLTransmitter Control Register
$10LOCKDET1Lock Detector Configuration Register 1

Встроенный таймер микроконтроллера AVR с работой по прерываниям упрощает применение ШИМ или манчестерского кодирования для модуляции несущей. Радиосигнал передается на настроенную петлевую антенну, которая может быть реализована медным проводником на печатной плате.

Усилитель мощности генерирует дифференциальный сигнал, который передается с выхода ФАПЧ на внешнюю антенну. Выходная мощность передатчика может изменяться программно в пределах 36 дБ с шагом 1 дБ путем конфигурирования усилителя мощности.

Генератор с подкачкой (номинальное значение 1,2 В) обеспечивает работу в широком диапазоне питающих напряжений.

В устройстве имеются встроенные аппаратные функции brown-out protection и контроля уровня напряжения батареи. Цепь brown-out protection определяет, когда напряжение питания опускается ниже минимального значения, обеспечивающего нормальную работу (обычно 1,8 В). При значении напряжения питания ниже указанного происходит аппаратный сброс микроконтроллера. Пороговое напряжение, при котором индицируется разряд батареи, задается программно.

Источником прерывания в AT86RF401 могут быть события «регистр данных пуст» и «передача данных окончена». Таймер также поддерживает режим, при котором вместо прерывания используется опрос, позволяющий получить большую скорость передачи.

Этот таймер также может быть использован для декодирования сигнала, полученного внешним приемником.

AT86RF401 имеет несколько источников сброса: Power-on Reset — по включению питания, внешний сброс, сброс от сторожевого таймера, Brown-out Reset — при снижении напряжения батареи ниже установленного, Button Reset (программный сброс).

Передатчики ATAxR862

Новые передатчики ATAxR862 на базе МК T44C892 семейства MARC4 (рис. 6) подходят для применения как на стороне приемника, так и на стороне передатчика (для декодирования данных). ATAx862 содержит ROM, RAM, 16 линий ввода-вывода, два 8-разрядных многофункциональных таймера-счетчика с функцией модуляции и демодуляции, супервизор напряжения питания, сторожевой таймер и сложный генератор тактовых импульсов с внешним выводом (встроенный RC-генератор, кварцевый генератор 32 кГц и 4 МГц).

Программное ПЗУ выполняется по технологии EEPROM (ATAM862 — Flash-версия) или по маске (ATAR862 — ROM-версия). Кроме микропроцессорного и радиочастотного блока, передатчик ATAx862 имеет дополнительный блок последовательной памяти данных емкостью 512 бит, выполненной по технологии EEPROM.

Плата передатчика T5750

Фирма Atmel выпускает отдельно плату передатчика T5750 V1.1 на базе передатчика T5750 и 4-разрядного МК T48C893N семейства MARC (рис. 7), предназначенную для частотной и амплитудной манипуляций.

Плата питается от одного литиевого элемента 3 В (например, CR2032). Ток потребления покоя составляет менее 1 мкА, ток потребления при передаче данных — около 8,5 мА. Плата может работать на частотах 868,3 МГц и 915 МГц, переход с одной частоты на другую осуществляется сменой резонатора и конденсаторов С5, С6, С7 цепи согласования импеданса печатной антенны.

По умолчанию, плата настроена на частотную манипуляцию со скоростью передачи данных 1 кбод. Для ЧМн девиация частоты составляет около 30 кГц. На плате имеется программный адаптер JP1, через который реализуется внутрисхемное программирование памяти EEPROM микроконтроллера T48C893N. Для разработки программного обеспечения может использоваться стартовый набор разработчика TMEB893 для МК MARC4.

Приемники

Приемники фирмы Atmel поддерживают скорость приема данных в режиме АМн до 10 кбод и в режиме ЧМн до 3,2 кбод, различаются частотой приема данных и шириной полосы промежуточной частоты (ПЧ) (таблица 3).

Таблица 3. Приемники фирмы Atmel

НаименованиеЧастота передачи, МГцПолоса ПЧ, кГцНапряжение питания, ВТок потребления, мАКорпусТемпературный диапазон, °C
U3741BM300–450300/6004,5–5,57SO20–40...+105
U3742BM300–4506004,5–5,57SO20–40...+105
U3745BM310–4406004,5–5,57SO20–40...+85
T5743N300–4506004,5–5,57,5SO20–40...+105
T5760868–8709504,5–5,57,4SO20–40...+105
T5761902–9286004,5–5,57,4SO20–40...+105
T5744300–4506004,5–5,57,1SSO20, SO20–40...+105

Приемники поддерживают протоколы ЧМн, АМн, ШИМ, манчестерское и двухфазное кодирование. Чувствительность приемников в среднем составляет –110, –114 дБм (в режиме АМн, низкая скорость передачи данных) и –106 дБм (для ЧМн). Приемники имеют электростатическую защиту 4 кВ (кроме T5760/61 — 2 кВ) согласно MIL-STD-883. Принцип построения приемников одинаков, рассмотрим его на примере U3741BM.

U3741BM предназначен для работы на частотах 300–450 МГц, в технической документации Atmel приводятся параметры микросхемы и ее «обвязка» только для двух частот: 315 МГц (стандартный диапазон в США) и 433,92 МГц (стандартный диапазон для Европы). Переход с одной частоты на другую осуществляется с помощью смены нескольких внешних компонентов (резонатора и конденсаторов).

Входной каскад РЧ-приемника U3741BM представляет собой супергетеродин с промежуточной частотой 1 МГц и состоит из малошумящего усилителя, гетеродина, смесителя с подавлением зеркального канала до 30 дБ и усилителя РЧ (рис. 8). Сигнал с входного каскада РЧ фильтруется интегрированным фильтром ПЧ 4-го порядка, поступает на RSSI-усилитель, демодулятор и затем на фильтр данных (ФВЧ 1-го порядка и ФНЧ 1-го порядка). Далее сигнал передается в схему обработки данных.

Для повышения избирательности приемника до 40 дБ используют внешний ПАВ-фильтр. Для идентификации и фильтрации «шумов» в приемнике U3741BM может использоваться функция индикации уровня принимаемого сигнала RSSI (Receive Signal Strength Indication), позволяющая игнорировать фронты, которые случаются при отсутствии сильного радиосигнала. Недостатком использования RSSI является изменение условий приема (снижение чувствительности).

Для снижения энергопотребления используется специальный режим опроса — polling. В этом режиме приемник находится попеременно в трех состояниях. В режиме sleep цепь обработки сигнала отключена на время Tsleep, и микросхема потребляет низкий ток. Во время запуска Tstartup цепь обработки сигнала запускается.

Следующий режим — проверка количества битов в соответствии с установленным временным окном (bitcheck). Если полезный сигнал не обнаружен за время Tbitcheck, приемник переходит опять в режим sleep. То есть приемник включается на короткие промежутки времени и проверяет присутствие полезного сигнала на входе. Если сигнал обнаружен, приемник переходит в активный режим и передает данные во внешний МК. Приемник конфигурируется с помощью двух регистров разрядностью 12 бит, определяющих скорость передачи данных, интервалы и параметры различных режимов (Tsleep, Tstartup, Tbitcheck и т. д.).

U3741BM доступен с двумя различными полосами ПЧ. U3741BM-M2 — версия с шириной ПЧ 300 кГц — хорошо подходит для систем с АМн, где используется передатчик с ФАПЧ U2741B. U3741BM-M3 имеет полосу ПЧ 600 кГц. Этот вариант может быть использован совместно с U2741B в режимах ЧМн и АМн.

Использование U3741BM в режиме АМн дает более высокую точность частоты несущей.

Отладочные комплекты

Корпорация Atmel предлагает отладочные комплекты для разработки приемников и передатчиков, позволяющих осуществить разработку беспроводной системы до создания собственной платы. В отладочный комплект входит базовая плата с МК, плата приемника, плата передатчика и программное обеспечение (рис. 9). Отдельно могут поставляться платы приемника или передатчика. Для каждой пары «приемник — передатчик» предлагается свой отладочный комплект (таблица 4).

Таблица 4. Отладочные комплекты приемников и передатчиков

;
Отладочный комплектПриемникПередатчикЧастота, МГцШирина полосы пропускания, кГцПримечание
TMEBx741AU2741U3741433300
TMEBx741BU2741U3741433600
TMEBx741CU2741U3741315300
TMEBx741DU2741U3741315600
TMEBx745AU2745U3745433600
TMEBx745BU2745U3745315600
TMEB57x0T5750T5760868600
TMEB57x1T5750T5761915600
 T5753 315 планируется к выпуску в 2003 г.
 T5754 433 планируется к выпуску в 2003 г.
TMEB5744S3 T5744315600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N3 T5744315600плата приемника
TMEB5744S4 T5744433600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N4 T5744433600плата приемника
AT86RF401U-EK1AT86RF401U 315 плата передатчика
AT86RF401E-EK1AT86RF401E 433 плата передатчика
ATAK4015744UAT86RF401UT5744315
ATAK4015744EAT86RF401ET5744433
AT86RF211-DK433107AT86RF211AT86RF211433
AT86RF211-DK868107AT86RF211AT86RF211868
AT86RF211-DK915107AT86RF211AT86RF211915

Отладочный комплект TMEB57x0

Рассмотрим некоторые отладочные комплекты, приведенные в таблице 4. Отладочный комплект TMEB57x0 предназначен для ознакомления с приемником T5760 и передатчиком T5750, работающими на частоте 868 МГц. Он состоит из базовой платы на основе 4-разрядного микроконтроллера семейства MARC4, платы приемника и платы передатчика (рис. 10). Приемник и передатчик программируются через внешний компьютер под управлением программного обеспечения передатчика или приемника соответственно, поставляемого вместе с отладочным комплектом.

Программное обеспечение передатчика позволяет устанавливать скорость передачи данных, тип модуляции, тестовое слово и т. д.

После записи программного кода в передатчик плата передатчика работает независимо и может быть снята с базовой платы. Программное обеспечение приемника имеет средства оценки передачи данных (гистограммы, временные таблицы). Приемник работает только совместно с базовой платой. Соответствующие светодиоды индицируют включение питания, правильность тестового слова, соответствие телеграммы установленному временному окну.

Отладочный комплект ATAK4015744

Отладочный комплект ATAK4015744 включает в себя платы приемника T5744 и передатчика AT86RF401, образцы AT86RF401 и T5744, необходимые программные средства для разработки двунаправленной передачи данных. Программное обеспечение позволяет передавать передатчику уникальный 8-битовый код, соответствующий одной из четырех кнопок платы передатчика. Он содержит идентификационный код кнопки и данные о состоянии батарейного элемента. Приемник T5744 демодулирует радиосигнал в цифровую форму и передает его для обработки в AT86RF401.

После обработки сигнала двоичное представление кода нажатой клавиши и статус батарейного элемента отображаются с помощью трех светодиодов. В наборе используется манипуляция включение-выключение (OOK) для модуляции несущей и ШИМ для кодирования цифровой информации.

Плата передатчика имеет в своем составе AT86RF401, кнопки, держатель батареи, печатную антенну, разъем, дискретные компоненты. Внутрисхемное программирование (ISP) возможно через интерфейс SPI с помощью 6-полосного ленточного кабеля, подсоединяемого к COM-порту PC. Плата приемника имеет в своем составе две микросхемы T5744 и AT86RF401, держатель батарейного элемента, печатную антенну, разъем, дискретные компоненты. Сохранена возможность реализации функции RSSI приемника T5744, которая не используется в отладочном комплекте.

Три светодиода подсоединены к AT86RF401 и зажигаются при получении соответствующим образом промодулированного сигнала.

T5744 имеет вывод для антенны с одним вхо-дом. Плата приемника содержит средства для согласования цепи с печатной антенной на плате или простой штыревой антенной l/4. Печатная антенна не согласована с импедансом 50 Ом цепи, она предназначена для демонстрации работы только на коротких расстояниях. Согласовать импеданс (и получить большее расстояние связи) возможно отсоединением печатной антенны и подключением антенны l/4.

В наборе применено ШИМ-кодирование 1/3:2/3, которое может быть изменено программно. 1/3:2/3 означает, что «1» представляется первой 1/3 периода, содержащей радиосигнал, а последние 2/3 периода не содержат сигнала. Для «0», наоборот, первые 2/3 не содержат сигнала, а последняя 1/3 содержит. Сообщение состоит из 2 байт: преамбулы (0xFFFE) и байта данных (старшая половина байта содержит статус батареи, а младшая — идентификационный номер кнопки).

Байт данных повторяется 3 раза. Идентификационные номера кнопок кодируются следующим образом: кнопка 0 — 0001, кнопка 1— 0011, кнопка 2 — 0111, кнопка 3 — 1111. Такие идентификационные номера позволяют однозначно идентифицировать каждую кнопку и при сдвиге одного бита ошибки идентификации не возникает. Бит-таймер выполняет функцию манипуляции передатчика, обеспечивая синхронность модуляции усилителем мощности.

Приемник находится во включенном состоянии постоянно, поэтому он может реагировать на шум. Микроконтроллерная часть AT86RF401 должна проверять каждый фронт с помощью бит-таймера для определения полезного сигнала. При использовании ШИМ-кодирования бит может быть определен как «1» или «0» путем измерения интервала от переднего до заднего фронта (рис. 12).

Приемопередатчик

Отдельно в ряду радиочастотной продукции Atmel стоит приемопередатчик AT86RF211 (таблица 5), предназначенный для работы с внешним МК AVR. Это недорогое решение для беспроводных применений (телеметрия, датчики) для скоростей до 64 кбит/с и полудуплексной передачи. Расстояние передачи составляет до 30 метров в закрытом помещении и до 300 метров в открытом пространстве.

Таблица 5. Приемопередатчик фирмы Atmel

НаименованиеЧастота передачи, МГцСкорость передачи данныхВыходная мощность, дБмТок потребленияНапряжение питания, ВКорпусТемпературный диапазон, °C
AT86RF211915/868/43364 кбит/с10/12/14 0,5 мкА–35 мА2,4–3,75TQFP48–40…+85

Для работы на частотах 433, 868 и 915 МГц используется один приемопередатчик, выбор частоты осуществляется подключением различных внешних элементов. Имеется функция цифровой подстройки частоты несущей с шагом 200 кГц. Из блок-схемы AT86RF211 (рис. 13) видно, что из внешних компонентов необходим только кварцевый резонатор, керамический фильтр, антенно-согласующие компоненты и фильтрующие компоненты питания.

Все необходимые радиочастотные блоки интегрированы в AT86RF211, что позволяет упростить разработку платы приемопередатчика и позволяет сократить затраты на производство соответствующих компонентов. Конструкция AT86RF211 позволяет избежать типичных проблем, возникающих при моделировании устройств беспроводной связи, например, изменения частоты при электростатическом воздействии от рук пользователя или помещении устройства в корпус.

Структура приемника супергетеродинная, двойного преобразования. AT86RF211 включает в себя переключатель режимов прием/передача (Rx/Tx) со временем переключения менее 200 мкс. Имеются также цифровая функция RSSI и функция контроля значения напряжения батарейного элемента.

AT86RF211 содержит встроенный синтезатор, ФАПЧ, ГУН, имеет 8 цифровых уровней выходной мощности. Он поддерживает ЧМн, манчестерское кодирование сигнала не требуется.

Приемопередатчик может работать в нормальном режиме приема-передачи, в независимом режиме «wakeup» и режиме энергосбережения «power down».

В нормальном режиме микросхема конфигурируется через МК, устанавливаются частота и режим (прием или передача). Далее микросхема действует как конвейер: данные, поступающие на вывод DATAMSG, немедленно передаются в эфир (Tx), либо сигнал, поступающий с антенны, демодулируется и передается побитно в МК по тому же выводу DATAMSG (Rx). Данные в кристалле не хранятся и не обрабатываются.

В режиме «wakeup» кристалл устанавливается в специальный режим передачи, называемый sleep. Кристалл периодически запускается по сигналу от внутреннего таймера (отдельная функция, не зависящая от МК, находящегося в режиме power-down) и ожидает данные в виде специального сообщения, формат которого определяется предварительно. При получении правильного сообщения данные сохраняются в AT86RF211 (до 32 бит), и на выводе WAKEUP генерируется сигнал прерывания. В противном случае процедура продолжается.

AT86RF211 имеет несложный интерфейс подключения к МК, при котором его можно рассматривать как внешний периферийный узел МК. Обмен данными между AVR МК и РЧ-модулем AT86RF211 осуществляется через 3 регистра ввода-вывода общего назначения МК, которые используются для чтения и записи данных в 16 внутренних регистров AT86RF211. 8 регистров AT86RF211 используются для конфигурирования нормального режима обмена данными, 4 регистра для режима «wake-up», 4 регистра для реализации специальных функций, определяемых конечным приложением. Размеры регистров варьируются от 32 бит до 1 бита регистра RESET. Наиболее часто используемые биты расположены в старших разрядах регистров. Режимы чтения и записи позволяют осуществлять доступ к отдельным битам регистра.

Сигналы SLE, SCK и SDATA МК формируют последовательный цифровой интерфейс для управления работой приемопередатчика и могут быть назначены на любые выводы общего назначения AVR. Сигнал SLE (enable/chip select) и SCK (clock) работают на выход, сигнал SDATA является двунаправленным.

Сигнал DATAMSG используется для организации полудуплексной передачи между МК и РЧ модулем (рис. 14).

При организации асинхронного интерфейса UART оба вывода RхD и TхD МК соединяются с двунаправленным вводом-выводом DATAMSG AT86RF211. Так как осуществляется полудуплексная передача, при отсутствии передачи данных вывод TхD должен находиться в высокоимпедансном состоянии.

Вывод DATACLK используется для синхронной передачи и поэтому при использовании UART не задействован.

Для организации синхронной передачи данных между AVR и AT86RF211 необходимо использовать либо интерфейс «bit banging», либо узел SPI.

Интерфейс SPI используется для высокоскоростного обмена данными. Вывод DATACLK AT86RF211 подсоединяется к выводу SCK порта SPI МК (рис. 15). При приеме данных порт SPI работает в режиме slave. Вывод SCK работает в режиме входа и управляется выводом DATACLK AT86RF211. Вывод MOSI порта SPI подсоединяется к выводу DATAMSG AT86RF211. Так как обмен данных происходит в полудуплексном режиме, вывод MISO остается свободным. Вывод SS/ следует подсоединить к «земле». В режиме передачи вывод SCK порта SPI остается в неподключенном состоянии, чтобы избежать конфликта с выводом DATACLK AT86RF211.

При такой организации обмена данными между AT86RF211 и МК следует учитывать скорость передачи по интерфейсу SPI, зависящую от тактовой частоты МК и предделителя.

Если тактовая частота МК велика, может оказаться, что скорость SPI окажется слишком большой для AT86RF211 в режиме передачи, и AT86RF211 не будет успевать передавать данные в эфир. Скорость порта SPI в режиме приема будет всегда совместима с AT86RF211.

Для получения требуемой скорости передачи данных, не накладывающей ограничения на выбор МК по скорости, возможно использование комбинации аппаратной реализации порта SPI для режима приема, имеющего жесткие требования по синхронизации, и аппаратно управляемых вводов-выводов приемопередатчика от таймера (bit banging) для режима передачи.

Также удобно использовать режим аппаратно управляемых вводов-выводов, если МК не имеет периферийных узлов портов UART или SPI. Для реализации такого обмена вывод DATAMSG подсоединяется к любому выводу МК, вывод DATACLK к любому выводу, выполняющему функцию запроса прерывания из внешнего источника. Функция восстановления синхросигнала после сброса обеспечивает появление фронта тактового сигнала в середине получаемого бита данных, по которому инициализируется прерывание.

Для всех вариантов последовательного подключения выводы SDATA, SCK и SLE AT86RF211 подключаются к вводам-выводам общего назначения МК. Если используется экономичный режим питания (standby), вывод WAKEUP должен быть подсоединен к выводу МК с функцией запроса прерывания из внешнего источника.

Отладочный комплект AT86RF211

Отладочный комплект AT86RF211-DKххх107 (рис. 16) предназначен для быстрой и простой разработки системы на базе AT86RF211 и AVR МК 8-бит AT90LS8535. Отладочный комплект содержит два одинаковых модуля. Каждый модуль состоит из базовой платы, имеющей в своем составе AVR МК, ЖКИ, кнопку, переключатель, датчик освещенности и несколько светодиодов, а также дочерней платы РЧ-модуля, состоящей из AT86RF211, соответствующей обвязки и гибкой штыревой антенны, которая может быть отсоединена для подключения тестового оборудования. МК AT90LS8535 поставляется с запрограммированной демо-версией, которая передает между двумя модулями данные об освещенности, полученные с помощью интегрированного АЦП МК. Исходные коды для этой и других программ на языке С поставляются вместе с комплектом.

Отладочный комплект следует заказывать на конкретную частоту: 915 МГц, 868 МГц или 433 МГц. Базовая плата одинакова для всех комплектов, отличаются только дочерние платы РЧ-модуля.

На РЧ-модуле отладочного комплекта имеется ПАВ-фильтр, фильтр первой ПЧ 10,7 МГц и фильтр второй ПЧ 455 кГц. Конструкция модуля обеспечивает узкополосную передачу, высокую избирательность и большую дальность связи. Из-за полосы фильтра второй ПЧ 455 кГц скорость передачи данных ограничена 20 кбит/с.

Для применений, требующих скорости данных более 64 кбит/с и, соответственно, более широкой полосы, следует заменить на плате фильтр второй ПЧ на конденсатор. Отладочный комплект сопровождается необходимой документацией для разработки различных встроенных приложений.

Отдельно поставляются дочерние платы РЧ-модулей для дальней связи со штыревой антенной (рис. 17) и для небольшой дальности связи с печатной антенной (рис. 18).

Дочерние платы совместимы с отладочным комплектом. Gerber-файлы, список компонентов и принципиальные схемы поставляются вместе с дочерними платами.
