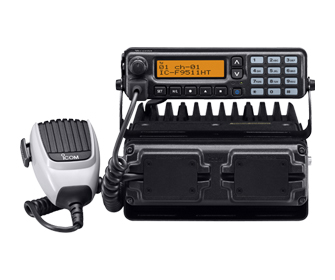

ICOM IC-F9511HT

IC-F9511HT


IC-F9511HTvhfp25 digitalp25 digital

P25AES/DES OptionMIL-STD 810

IP54DIGITAL



Описание

Современный автомобильный трансивер фирмы ICOM.

Он имеет отсоединяемую переднюю панель, точечно-матричный жидкокристаллический дисплей и соответствует стандарту IP54 по пыле-влагозащищенности.


Все трансиверы IC-F9511 снабжены разнообразными конвенциональными и транковыми P25 функциями. Конкретный канал может быть настроен на работу в конвенциональном или аналоговом режиме либо цифровом P25 конвекционном или транковом режиме.

Смешанный цифро-аналоговый режим работы позволяет определять автоматически тип принимаемого сигнала - FM (аналоговый) или цифровой P25 - и работать при этом на передачу в любом режиме. Трансиверы IC-F9511T отвечают стандартам спецификаций TIA/EIA TSB-102, цифрового C4FM, CAAB и это дает гарантию полной совместимости с оборудованием P25 любых других производителей в плане коммуникационных приложений служб обеспечения общественной безопасности.

Радиостанции IC-F9511T при необходимости могут быть снабжены дополнительными устройствами шифрования, такими как UT-125 (AES/DES) или UT-128 (DES).
Особенности:
  • Отсоединяемая передняя панель
  • Точечно-матричный ЖК-дисплей
  • Соответствие стандарту IP54 на пыле проникновение и защиту от брызг

Характеристики

Основные



IC-F9511HT

Диапазон частот 136–174МГц
Количество каналов Макс. 512 каналов / 128 зон
Интервал каналов 15/30кГц (аналог.)
12.5кГц (цифр.)
Тип излучения 16K0F3E, 11K0F3E, 8K10F1E, 8K10F1D
Потребляемый ток
(приблиз.
Tx (110Вт) 22.0A
RxРежим ожидания 400мА
Макс. аудио 3.0A
Размеры
(без учета выступающих частей; Ш×В×Т)
175×60×279 мм
6.89×2.36×10.98
Вес (приблиз.) 4.1кг; 9.0lb

Передатчик



IC-F9511HT

Выходная мощность 110Вт
Побочное излучения 70дБ min.
Стабильность частоты ±1.0ppm
Гармонические искажения аудио 3% типичный
40% отклонение
FM шум и помехи 48дБ (W)
45дБ (N)

Приемник



IC-F9511HT

Чувствительность (на 12дБ SINAD) 0.25мкВ (пороговое значение)
Избирательность по соседнему каналуАналог (W/N) (TIA/EIA603B)81/53дБ
(TIA/EIA603) 85/77дБ
Цифровой 63дБ
AF выходная мощность
(на 3% искажений и нагрузке 4 Ом)
15Вт

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.4 I
Нижний предел давления при использовании
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Соляной туман
509.4
Пылезащита
510.4 I
Колебания
514.5 I
Противоударность
516.5 I

Также встречается эквивалент MIL STD 810 -C, -D и -E.

Стандартная защита
Пыль и Вода IP54 (Пылезащита и водонепроницаемость)



Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Разделительные кабели

OPC-607, OPC-608

OPC-607

(3м; 9.8ft)
OPC-607, OPC-608

OPC-608

(8м; 26.2ft)
OPC 609

OPC-609

(1.9м; 6.2ft)
OPC-726

OPC-726

(5m; 16.4ft)

Кабели клонирования

OPC 1532

OPC-1532

мобильный-мобильный
opc 1871

OPC-1871

Носимый-мобильный


Ручные микрофоны

HM-152

HM-152

HM-152T

HM-152T

С DTMF клавиатурой
HM-148G

HM-148G

Заземленного типа
HM-148T

HM-148T

Заземленного типа с DTMF клавиатурой

Настольный микрофон

SM-26

SM-26





Внешний динамик

SP-30

SP-30

20 Вт номинальная входная мощность.
SP-35

SP-35

2м кабель
SP-35L

SP-35L

6м кабель


Модули шифрования

UT-125

UT-125

AES/DES модуль шифрования
UT-128

UT-128

DES модуль шифрования

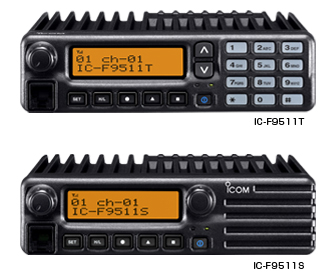

ICOM IC-F9511T/S, ICOM IC-F9521T/S

IC-F9511T-S


IC-F9511Tvhfp25 digitalp25 digital
IC-F9511Svhfp25 digitalp25 digital
IC-F9521Tuhfp25 digitalp25 digital
IC-F9521Suhfp25 digitalp25 digital

P25AES/DES OptionMIL-STD 810

IP54DIGITAL



Описание

Полностью готов к работе в конвенциональных и транковых сетях P25, а также аналоговых конвенциональных коммуникационных приложениях.

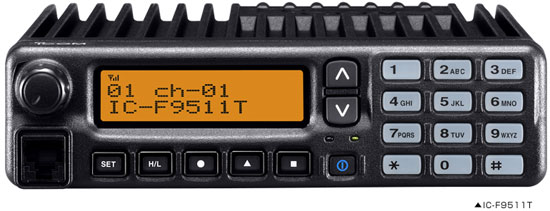

f9511

Конвенциональные и транковые функции P25

  • Все трансиверы серии IC-F9511 снабжены транковыми и конвенциональными P25 функциями. Вы можете назначить отдельный канал для работы в аналоговом или конвенциональном режиме или цифровом P25 транковом или конвенциональном режиме. Все рабочие режимы в одной радиостанции!
  • Взаимная совместимость. Трансиверы серии IC-F9511 соответствуют стандартам спецификаций TIA/EIA TSB-102, CAAB, цифрового C4FM и гарантируют полную совместимость с оборудованием P25 других производителей для коммуникационных приложений служб общественной безопасности.
  •  Смешанный цифровой/аналоговый режим работы. Смешанный режим работы позволяет автоматически определять и принимать аналоговый FM и цифровой P25 сигнал и работать на передачу в любом режиме в зависимости от программирования.
  • Опциональное AES/DES шифрование. Трансиверы серии IC-F9511 могут быть снабжены опциональными устройствами шифрования UT-125 (AES/DES) или UT-128 (DES).
  • Функции смены ключей шифрования по эфиру (OTAR)

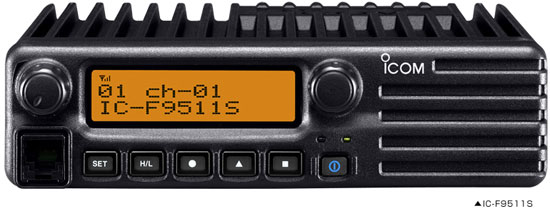

f9521

Отсоединяемая передняя панель

Используя опциональный комплект дистанционного управления RMK-2, вы можете отсоединить переднюю панель от основного устройства. Это позволить удобно расположить оборудование в любом месте, даже при существенном недостатке пространства. Длина кабеля управления 1.9 м, 3 м, 5 м и 8 м.

Точечно-матричный ЖК-дисплей

Трансиверы серии IC-F9511 снабжены большим точечно-матричным дисплеем с подсветкой для максимальной видимости необходимой информации. Режим индикации дисплея две строки и 12 символов.

Соответствие стандарту IP54 на пыле проникновение и защиту от брызг

Надежный корпус передней панели устойчив к ударам и вибрации. При использовании опционального комплекта дистанционного управления RMK-2, основной корпус трансивера будет соответствовать требованиям стандарта IP54 на пыле проникновение и устойчивость к попаданию брызг.


Характеристики

Основные



IC-F9511T/S

IC-F9521T/S

Диапазон частот
(в зависимости от версии)
136–174МГц
400–470МГц
450–512МГц
Количество каналов
Макс. 512 каналов / 128 зон
Интервал каналов
(в зависимости от версии)
15/30кГц (аналог.)
12.5кГц (цифр.)
12.5/25кГц (аналог.)
12.5кГц (цифр.)
Тип излучения
16K0F3E, 11K0F3E
8K10F1E, 8K10F1D
Потребляемый токTx
11.0A
14.0A
RxРежим ожидания
350мА
Макс. аудио
1000мА
Размеры
(без учета выступающих частей; Ш×В×Т)
175×45×170 мм
6.89 ×1.77 ×6.69
Вес (приблиз.)
1.5кг; 3.3lb

Передатчик



IC-F9511T/S

IC-F9521T/S

Выходная мощность
50Вт, 25Вт, 5.0Вт
Побочное излучения
70дБ min.
Стабильность частоты
±1.0ppm
Гармонические искажения аудио
1%
40% отклонение
FM шум и помехи
48дБ (W)
45дБ (N)
48дБ (W)
43дБ (N)

Приемник



IC-F9511T/S

IC-F9521T/S

ЧувствительностьАналог
0.25мкВ (at 12дБ SINAD)
Цифровой
0.25мкВ (at 5% BER)
Избирательность по соседнему каналуАналог (W/N)
81/53дБ
(TIA/EIA603B)
79*1/53дБ
(TIA/EIA603)
Цифровой
63дБ
Внеполосовой прием
85дБ min.
70дБ*2 min.
Интермодуляция
78дБ
AF выходная мощность
(на 10% искажений при нагрузке 4 Ом)
4Вт
22Вт (Внеш. динамик)

*1 81дБ (406.1-420МГц)
*2 85дБ min. (406.1-420МГц)
* 25кГц пропускная способность больше не доступна лицензиатам Части 90 FCC для версий США.
  Обратитесь к своему дилеру, если нужна пропускную способность 25 кГц.

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.4 I
Нижний предел давления при использовании
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4 I
Минимальная температура эксплуатации
502.4 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Соляной туман
509.4
Пылезащита
510.4 I
Колебания
514.5 I
Противоударность
516.5 I

Также встречается эквивалент MIL STD 810 -C, -D и -E.

Стандартная защита
Пыль и Вода IP54* (Пылезащита и водонепроницаемость)

* IP54 тесты были выполнены только на контроллере RMK-2.

Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Разделительный комплект

RMK-2

RMK-2



Разделительные кабели

OPC-607, OPC-608

OPC-607

(3м; 9.8ft)
OPC-607, OPC-608

OPC-608

(8м; 26.2ft)
OPC-609

OPC-609

(1.9м; 6.2ft)
OPC-726

OPC-726

(5м; 16.4ft)

Кабели клонирования

OPC-1532

OPC-1532

Мобильный-мобильный
OPC-1533

OPC-1871

Носимый-мобильный


Ручные микрофоны

HM-152

HM-152

HM-152T

HM-152T

С DTMF клавиатурой
HM-148

HM-148

Сверхпрочного типа
HM-148T

HM-148T

Заземленного типа с DTMF клавиатурой

Настольный микрофон

SM-26

SM-26





Внешние динамики

SP-30

SP-30



SP-35

SP-35

2м кабель



SP-35L

SP-35L

6м кабель


Модули шифрования

UT-125

UT-125

AES/DES модуль шифрования
UT-128

UT-128

DES модуль шифрования
UT-125FIPS

UT-125FIPS

AES/DES модуль шифрования (FIPS версия)

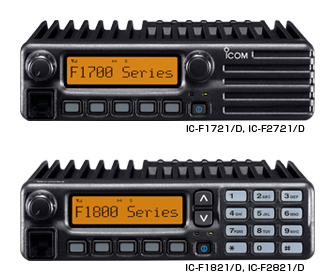

ICOM IC-F1721/D, IC-F1821/D,IC-F2721/D, IC-F2821/D

IC-F1721-D


IC-F1721Dvhfp25 digital
IC-F1821DC Кабель питанияvhfp25 digital
IC-F1721vhf
IC-F1821vhf
IC-F2721Duhfp25 digital
IC-F2821DC Кабель питанияuhfp25 digital
IC-F2721uhf
IC-F2821uhf

aes/desMIL-STD 810MIL-STD 810



Описание

Упрощенная миграция с аналоговых коммуникационных систем на цифровые стандарта APCO P25

Переход на цифровой стандарт в профессиональной радиосвязи неизбежное требование времени. Для разумного использования существующего аналогового ресурса серия трансиверов IC-F1721D, IC-F1821D предлагает идеальное решение для перехода от аналоговых систем связи к цифровым. Программируемый режим цифрового P25 и FM для каждого канала позволит вам легко и просто добавить вашу радиостанцию к существующей FM радио сети. Большой набор FM функций позволит существенно продлить срок службы ваших радиостанций. Трансиверы серии IC-F1721D/IC-1821D умное решение по развитию цифровых коммуникаций служб общественной безопасности.

Коммутационная совместимость

Трансиверы серии IC-F1721D и IC-F1821D полностью совместимы со стандартом APCO P25. Он гарантирует полную коммутационную совместимость с оборудованием P25 других производителей. Станция может быть запрограммирована для работы, как в цифровом, так и в аналоговом FM режиме в одном канале.

Цифровое шифрование сигнала AES/DES

Условия работы коммуникационных систем служб общественной безопаснотси требуют использования шифрования сигнала. Трансиверы серии IC-F1721D и IC-F1821D снабжены системой шифрования сигналов DES и AES соответственно, которая может быть активизирована с помощью программного обеспечения, EX-2785 J02 (для DES) и EX-2785 J03 (для AES).

Точечно-матричный ЖК-дисплей
Трансиверы серии IC-F1721D и IC-F1821D снабжены большим точечно-матричным дисплеем для максимальной видимости необходимой информации. Режим индикации дисплея программируется – одна строка и 12 символов или две строки и 24 символа.

Встроенные наиболее популярные сигнальные системы
В трансиверах могут быть использованы 2-тоновых, 5-тоновые, CTCSS и DTCS функции для создания необходимых рабочих групп и эффективного использования частотного ресурса. До десяти 2-тоновых и восьми 5-тоновых кодов может быть декодировано в единственном рабочем канале.

Прочие функции
  • прочный динамический микрофон, HM-148, поставляется в комплекте серии IC-F1721/D, F1821/D.
  • 256 каналов памяти и 32 зоны.
  • Встроенный аудио компандер
  • Для аналоговых моделей предусмотрена установка цифровых модулей стандарта P25.

Характеристики

Основные



IC-F1821D, F1821
IC-F1721D, F1721

IC-F2821D, F2821
IC-F2721D, F2721

Диапазон частот
(в зависимости от версии)
136–174 МГц
400-470 МГц
450-512 МГц
Количество каналов
256 каналов/32 зон
Интервал каналов
(в зависимости от версии)
15/30 кГц
12.5/25 кГц
Тип излучения
16K0F3E, 11K0F3E,
8K10F1E*, 8K10F1D*(* Цифровой)
Потребляемый токTx
14A
RxРежим ожидания
600мА
Макс. аудио
1.2A
Размеры
(без учета выступающих частей; Ш×В×Т)
175×45×170 мм
6.89×1.77×6.69
Вес (приблиз.)
1.5кг; 3.3lb

Передатчик



IC-F1821D, F1821
IC-F1721D, F1721

IC-F2821D, F2821
IC-F2721D, F2721

Выходная мощность
50Вт
45Вт
Побочное излучения
75дБ
Стабильность частоты
±2.0ppm
Гармонические искажения аудио
3% типичный
40% отклонение
FM шум и помехи
45дБ (W)
40дБ (N)

Приемник



IC-F1821D, F1821
IC-F1721D, F1721

IC-F2821D, F2821
IC-F2721D, F2721

Чувствительность (at 12дБ SINAD)
0.25мкВ
0.3мкВ
Избирательность по соседнему каналу (W/N)
FM 80/75дБ , P25 73дБ
AF выходная мощность
(на 10% искажений при нагрузке 4 Ом)
4Вт
22Вт (Внеш. динамик)

Функции для сравнения



IC-F1821D
IC-F1721D
IC-F2821D
IC-F2721D

IC-F1821
IC-F1721
IC-F2821
IC-F2721

Количество слотов
1
CTCSS/ DTCSкодер
Доступно
декодер
Доступно
2-Toneкодер
Доступно
декодер
Доступно
5-Toneкодер
Доступно
декодер
Доступно
DTMF автодозвон
Доступно
DTMF декодер
Доступно*
Голосовой скремблерИнверсионный
Доступно
Инверсия спектра
UT-109
(Version 02)
Ролинговый
UT-110
(Version 02)
APCO P25 цифр. Доступно UT-120
(Version 02)
AES шифрование
Ex-2785 J03
DES шифрование
Ex-2785 J02
IDAS цифр.
-
MPT 1327
-
MDC 1200
Доступно
LTR™ trunking
-

* Возможный как своего рода формат С 5 тонами.

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении
500.4 I
Нижний предел давления при использовании
500.4 II
Максимальная температура хранения
501.4 I
Максимальная температура эксплуатации
501.4 II
Минимальная температура хранения
502.4-3 I
Минимальная температура эксплуатации
502.4-3 II
Тепловой удар
503.4 I
Солнечное излучение
505.4 I
Соляной туман
507.4
Пылезащита
509.4
Колебания
514.5 I
Противоударность
516.5 I


Также встречается эквивалент MIL STD 810 -C, -D и -E.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Разделительный комплект

RMK-2

RMK-2



Разделительные кабели

OPC-607, OPC-608

OPC-607

(3м; 9.8ft)
OPC-607, OPC-608

OPC-608

(8м; 26.2ft)
OPC-609

OPC-609

(1.9м; 6.2ft)


ACC Кабель

OPC-617

OPC-617



Кабели постоянного тока

OPC-1132

OPC-1132

(3м; 9.8ft)
OPC-347

OPC-347

(7м; 23ft)


Кабели клонирования

OPC-1532

OPC-1532

Мобильный-мобильный
OPC-1533

OPC-1533

Носимый-мобильный


Ручные микрофоны

HM-152

HM-152

HM-152T

HM-152T

С DTMF клавиатурой
HM-148

HM-148

Сверхпрочного типа


Настольный микрофон

SM-26

SM-26





Внешние динамики

SP-5

SP-5

SP-10

SP-10

SP-30

SP-30

SP-35

SP-35

2м кабель
SP-35L

SP-35L

6м кабель


Дополнительные модули

UT-109 (#02)

UT-109 (#02)

Голосовой скремблер
UT-110 (#02)

UT-110 (#02)

Голосовой скремблер
UT-120 (#02)

UT-120 (#02)

P25 DSP модуль

Ex-2785 J01

P25 Программное обеспечение

Ex-2785 J02

DES Программное обеспечение

Ex-2785 J03

AES Программное обеспечение


Принципы радиосвязи.Транкинг
Принципы радиосвязи.

Радиосвязь, электросвязь посредством радиоволн. Для осуществления Радиосвязи в пункте, из которого ведётся передача сообщений (радиопередача), размещают радиопередающее устройство, содержащее радиопередатчик и передающую антенну, а в пункте, в котором ведётся приём сообщений (радиоприём), - радиоприёмное устройство, содержащее приёмную антенну и радиоприёмник. Генерируемые в передатчике гармонические колебания с несущей частотой, принадлежащей какому-либо диапазону радиочастот, подвергаются модуляции в соответствии с передаваемым сообщением. Модулированные радиочастотные колебания представляют собой радиосигнал. От передатчика радиосигнал поступает в передающую антенну, посредством которой в окружающем антенну пространстве возбуждаются соответственно модулированные электромагнитные волны. Распространяясь, радиоволны достигают приёмной антенны и возбуждают в ней электрические колебания, которые поступают далее в радиоприёмник. Принятый т. о. радиосигнал очень слаб, т.к. в приёмную антенну попадает лишь ничтожная часть излученной энергии. Поэтому радиосигнал в радиоприёмнике поступает в электронный усилитель, после чего он подвергается демодуляции, или детектированию; в результате выделяется сигнал, аналогичный сигналу, которым были модулированы колебания с несущей частотой в радиопередатчике. Далее этот сигнал (обычно дополнительно усиленный) преобразуется при помощи соответствующего воспроизводящего устройства в сообщение, адекватное исходному.
В месте приёма на радиосигнал могут накладываться электромагнитные колебания от посторонних источников радиоизлучений, способные помешать правильному воспроизведению сообщения и называемые поэтому помехами радиоприёму. Неблагоприятное влияние на качество радиосвязи могут оказывать также изменение во времени затухания радиоволн на пути распространения от передающей антенны к приёмной и распространение радиоволн одновременно по двум или нескольким траекториям различной протяжённости; в последнем случае электромагнитное поле в месте приёма представляет собой сумму взаимно смещенных во времени радиоволн, интерференция которых также вызывает искажения радиосигнала. Поэтому и эти явления относят к категории помех радиоприёму. Их влияние на приём радиосигналов особенно велико при связи на больших расстояниях. Широкое распространение радиосвязи и использование радиоволн в радиолокации, радионавигации и др. областях техники потребовали обеспечения одновременного функционирования без недопустимых взаимных помех различных систем и средств, использующих радиоволны, - обеспечения их электромагнитной совместимости.
Распространение радиоволн в открытом пространстве делает возможным в принципе приём радиосигналов, передаваемых по линиям радиосвязи, лицами, для которых они не предназначены (радиоперехват, радиоподслушивание); в этом - недостаток радиосвязи по сравнению с электросвязью по кабелям, радиоволноводам и др. закрытым линиям. Тайна телефонных переговоров и телеграфных сообщений, предусматриваемая соответствующими правилами международными соглашениями, обеспечивается в необходимых случаях применением автоматических средств засекречивания радиосигналов (кодирование и др.).


История радиосвязи

Попытки осуществить радиосвязь предпринимал ещё Т. А. Эдисон в 80-е гг. 19 в. (им получен соответствующий патент), до открытия в 1888 электромагнитных волн Г. Герцем; хотя работы Эдисона не имели практического успеха, они способствовали появлению др. работ, направленных на реализацию идеи беспроводной связи. Герцем был создан искровой излучатель электромагнитных волн, который (с последующими различными усовершенствованиями) в течение нескольких десятилетий оставался наиболее распространённым в радиосвязи видом радиопередатчика. Возможность и основные принципы радиосвязи были подробно описаны У. Круксом в 1892, но в то время ещё не предвиделось скорой реализации этих принципов. Развитие радиосвязи началось после того, как в 1895 А. С. Поповым, а годом позже Г. Маркони были созданы чувствительные приёмники, вполне пригодные для осуществления сигнализации без проводов, т. е. для радиосвязи. Первая публичная демонстрация Поповым работы созданной им радиоаппаратуры и беспроводной передачи сигналов с её помощью состоялась 7 мая 1895, что даёт основание считать эту дату фактическим днём появления Радиосвязи.
Приёмник Попова не только оказался пригодным для радиосвязи, но и (с некоторыми дополнительными узлами) был впервые успешно применен им в том же 1895 для автоматической записи грозовых разрядов, чем было положено начало радиометеорологии. В странах Западной Европы и США была развёрнута активная деятельность по использованию радиосвязи в коммерческих целях. Маркони в 1897 зарегистрировал в Англии Компанию беспроводного телеграфирования и сигнализации, в 1899 основал Американскую компанию беспроводной и телеграфной связи, а в 1900 - Международную компанию морской связи. В декабре 1901 им была осуществлена радиотелеграфная передача через Атлантический океан. В 1902 в Германии производство оборудования для радиосвязи организовал А. Слаби (совместно с Г. Арко), а также К. Ф. Браун. Очевидное огромное значение радиосвязи для военных флотов и для морского транспорта, а также гуманистическая роль радиосвязи (при спасании людей с кораблей, потерпевших крушение) стимулировали развитие её во всём мире. На 1-й Международной административной конференции в Берлине в 1906 с участием представителей 29 стран были приняты регламент радиосвязи и международная конвенция, вступившая в силу с 1 июля 1908. В регламенте было зафиксировано распределение радиочастот между разными службами радиосвязи (см. ниже). Было основано Бюро регистрации радиостанций и установлен международный сигнал бедствия SOS. На международной конференции в Лондоне в 1912 было несколько изменено распределение частот, уточнён регламент и учреждены новые службы: радиомаячная, передачи сводок погоды и передачи сигналов точного времени. По решению радиоконференции 1927 было запрещено применение искровых радиопередатчиков, создававших излучение в широком спектре частот и препятствовавших тем самым эффективному использованию радиочастот; искровые передатчики были оставлены только для передачи сигналов бедствия, поскольку широкий спектр излучения радиоволн увеличивает вероятность их приёма. С 1915 до 50-х гг. аппаратура для радиосвязи развивалась главным образом на основе электронных ламп; затем были внедрены транзисторы и др. полупроводниковые приборы.
До 1920 в радиосвязь применялись преимущественно волны длиной от сотен м до десятков км. В 1922 радиолюбителями было открыто свойство декаметровых (коротких) волн распространяться на любые расстояния благодаря преломлению в верхних слоях атмосферы и отражению от них. Вскоре такие волны стали основным средством осуществления дальней радиосвязи Для приёма передаваемых т. о. сигналов, приходящих с больших расстояний, служат чувствительные приёмники и большие, сравнительно остронаправленные антенные сооружения, занимающие большую территорию, т. н. антенное поле (подобные же сооружения используются и для излучения декаметровых волн). Для ослабления радиопомех приёмное оборудование размещается в стороне от городов и вдали от радиопередатчиков, на специальных приёмных радиоцентрах. Радиопередающие устройства также группируются - на передающих радиоцентрах. Те и другие связаны с находящимся в городе центральным телеграфом, откуда поступают передаваемые и куда транслируются принимаемые сигналы.
В 30-е гг. были освоены метровые, а в 40-е - дециметровые и сантиметровые волны, распространяющиеся в основном прямолинейно, не огибая земной поверхности (т. е. в пределах прямой видимости), что ограничивает прямую связь на этих волнах расстоянием в 40-50 км. Поскольку ширина диапазонов частот, соответствующих этим длинам волн, - от 30 Мгц до 30 Ггц - в 1000 раз превышает ширину всех диапазонов частот ниже 30 Мгц (волны длиннее 10 м), то они позволяют передавать огромные потоки информации, осуществляя многоканальную связь. В то же время ограниченная дальность распространения и возможность получения острой направленности с антенной несложной конструкции позволяют использовать одни и те же длины волн во множестве пунктов без взаимных помех. Передача на значительные расстояния достигается применением многократной ретрансляции в линиях радиорелейной связи или с помощью спутников связи, находящихся на большой высоте (около 40 тыс. км) над Землёй . Позволяя вести на больших расстояниях одновременно десятки тысяч телефонных разговоров и передавать десятки телевизионных программ, радиорелейная и спутниковая связь по своим возможностям являются несравненно более эффективными, чем обычная дальняя радиосвязь на декаметровых волнах, значимость которой соответственно уменьшается (за ней, например, остаётся роль полезного резерва, а также роль средства связи на направлениях с малыми потоками информации).
При большой мощности радиопередатчика (десятки квт) радиосвязь на метровых волнах в узкой полосе частот (несколько кгц) возможна на расстояниях ~ 1000 км за счёт рассеяния волн в ионосфере. Пользуются также отражением радиоволн от ионизованных следов метеоров, сгорающих в верхних слоях атмосферы (см. Метеорная радиосвязь), но при этом передача информации идёт с перерывами, что не позволяет осуществлять телефонных переговоры.
Малая часть энергии излучения на дециметровых и сантиметровых волнах может также распространяться за пределы горизонта (на расстояния в сотни км) благодаря электрической неоднородности тропосферы. Это позволяет при сравнительно большой мощности передатчиков (порядка нескольких квт) строить линии радиорелейной связи с расстоянием между промежуточными станциями в 200-300 км и более (при сужении частотного спектра излучения, т. е. уменьшении объёма передаваемой информации.
Линии радиосвязи используются для передачи телефонных сообщений, телеграмм, потоков цифровой информации и факсимиле, а также и для передачи телевизионных программ (обычно на метровых и более коротких волнах). По назначению и дальности действия различают международные и внутригосударственные линии радиосвязи. Внутригосударственные линии делятся на магистральные (между Москвой и краевыми и областными центрами, а также между последними) и зоновые (внутриобластные и внутрирайонные). Развитие линий радиосвязи планируется с учётом вхождения радиосвязи в Единую автоматизированную систему связи страны.
Организационно-технические мероприятия и средства для установления радиосвязи и обеспечения её систематического функционирования образуют службы радиосвязи, различаемые по назначению, дальности действия, структуре и др. признакам. В частности, существуют службы: наземной и космической радиосвязи (к космической радиосвязи относят все виды радиосвязи с использованием одного или нескольких спутников или иных космических объектов); фиксированной (между определёнными пунктами) и подвижной (между подвижной и стационарной радиостанциями или между подвижными радиостанциями); радиовещания и телевидения. Для производственных и специальных служебных надобностей имеются ведомственные службы радиосвязи в некоторых министерствах и организациях (например, в гражданской авиации, на ж/д., морском и речном транспорте, в службах пожарной охраны, милиции, медицинской службе городов), а также внутрипроизводственная связь на промышленных и с.-х. предприятиях, в некоторых учреждениях и т.д. Большое значение имеет радиосвязь в вооружённых силах.



Транкинговая связь, транкинг.
Транкинговая связь - что это такое и откуда взялось понятие транкинг.
Термин "транкинг" происходит от английского "trunk" - "ствол" (телефонная магистраль) и предполагает наличие отдельных каналов радиосвязи, каждый из которых обеспечивается соответствующей парой частот (одна для приема, другая для передачи). При использовании УКВ радиостанции, вне транкинговой системы, необходимо выбирать нужный канал для связи с абонентом вручную, переключателем радиостанции. В транкинговой связи выбор канала осуществляет автоматика, сканирующая находящиеся в ее распоряжении частотные каналы и выбирающая свободный, по которому и осуществляется связь между абонентами.
Сети радиосвязи условно можно разделить на "конвекционные" и "транкинговые".
К конвекционным системам можно отнести организацию сетей радиосвязи постренных по принципу "точка-точка","звезда" (с базовой радиостанцией) без выхода в телефонные сети общего пользования.
Зачем нужен "Транк" и какие транковые системы связи бывают.
Развернуть на своем предприятии беспроводную систему радиотелефонной связи (например стандарта GSM) может себе позволить далеко не каждый управленец, умеющий считать деньги. Но без связи, как известно, страдают все процессы производства, поэтому и были созданы транкинговые системы связи.
Архитектура построения "транкинга" достаточно демократична, но всегда содержит базовую станцию, контроллер, антенно-фидерное устройство и абонентские терминалы.
Развернув транкинг, владелец сиситемы (он же и абонент), не платит абонентской платы за эфирное время. Это существенная экономия для любого предприятия, ведь не секрет, что больше половины переговоров сотрудников по копроративной мобильной связи являются частными. Таким образом, один раз включившись в транкинговую систему связи Вы потом экономите на разговорах.
Выпускается большое количество систем транкинговой связи подходящих под самые разнообразные задачи заказчиков. Всех их можно разделить по следующим параметрам:
По способу передачи голосовых сообщений:
- аналоговые (Smartrunk II,Smartlink, EDACS, LTR, MPT 1327)
- цифровые (EDACS, APCO 25, TETRA, Tetrapol)
По организации доступа к системе:
- без канала управления (Smartrunk II)
- с распределенным каналом управления (LTR, Smartlink)
- с выделенным каналом управления (MPT 1327)
По способу удержания канала:
- с удержанием канала на весь сеанс переговоров (Smartrunk II, MPT)
- с удержанием канала на время одной передачи (LTR, Smartlink)
По конфигурации радиосети:
- однозоновые системы (Smartrunk)
- многозоновые системы (MPT, LTR, Smartlink, TETRA, APCO, EDACS, tetrapol)
По способу организации радиоканала:
- полудуплексные (Smartrunk II, MPT 1327, LTR, Smartlink, TETRA, APCO25, TETRAPOL)
- дуплексные (TETRA, APCO25, TETRAPOL)

О радиосвязи

Вы можете себе представить сотрудников подразделения охраны объектов (рынков, гаражей и автостоянок) сотрудников охранных агентств по сопровождению грузов, работников складов, служащих гостиниц, кемпингов, организаторов выставок, строителей или крановщиков, одним словом всех тех, чей успех зависит от четкой и слаженой работы команды - использующими на своем рабочем месте сотовый телефон? "Это же дикость!" - скажете вы, и будете совершенно правы.
Но в том-то все и дело, что до сих пор многие из перечисленных, и не только они, пребывают в неведении относительно современного состояния рынка беспроводных средств связи. А предлагает этот рынок довольно широкий ассортимент продукции с диапазоном цен от 70 до 300 у.е. за радиостанцию.
Каждый вид связи решает свои задачи и оптимален в различных условиях эксплуатации. Грамотно выбранные коммуникационные средства позволяют получить качественную и надежную связь с различными подразделениями предприятий: офисом, производственными цехами, складскими помещениями, стройплощадками. И если в вашем подчинении крановщики, бригады сотрудников, которые работают на удалении друг от друга или от вас, и у них все еще нет радиостанций - пора задуматься. В чем причина? Удовольствие это относительно недорогое - от 70 до 150 у. е. за одну маломощную р\станцию, с упрощенной процедурой продажи и 180-250 у. е. за одну профессиональную р\станцию, у которых нет абонентской платы. Ну а если дело не в стоимости, а в информации?
Надо сказать, что для отмеченных выше категорий пользователей проблема выбора очень актуальна, т. к. специфика работы выдвигает определенные требования к средствам связи. Разобраться в многообразии средств связи без участия специалистов действительно непросто. Но нет ничего невозможного. Прежде всего следует определить, для каких целей необходима связь. При этом надо иметь в виду что маломощные р\станции имеют выходную мощность 10 мВт, а профессиональные р\станции до 5 Вт - этот показатель влияет на дальность связи, поэтому показателю маломощные радиостанции бесспорно уступают профессиональным радиостанциям, но для использования в пределах ограниченной территории это можно не учитывать.
В остальном маломощным радиостанциям присуще :
- доступность;
- компактность;
- простота в использовании ;
- качество связи ;
- экономичность ;
- независимость от базового источника.
Для многих пользоваться сотовой связью не просто дорого, но и порой просто невозможно из-за отсутствия зоны покрытия сотовой связи. Обычная радиосвязь гораздо дешевле и удобнее. Радиостанции обеспечивают постоянную связь в любом труднодоступном месте.
Для установления связи не требуется набирать телефонный номер, достаточно лишь нажать одну кнопку и можно говорить. Можно и обойтись без нажатия кнопки, т. к. в большинстве своем радиостанции оснащены системой управления голосом VOX, или голосовой активацией режима передач. Это полностью освобождает руки, что немаловажно на стройплощадках и в производственных цехах. Как только вы что-то сказали в микрофон радиостанции, ее передатчик автоматически включается; возникла речевая пауза - выключается. Поскольку радиостанции используются в разных условиях, то VOX обычно делают с регулируемой чувствительностью.
Как правило радиостанции водонепроницаемы и ударопрочны, антенна для удобства ношения прижимается к корпусу. В некоторых моделях предусмотрена возможность установления телескопической или внешней антенны вместо штатной, возможность автоматического контроля нахожде-ния прибора в зоне радиовидимости. Станция периодически посылает в эфир импульсный сигнал, получив который, другая радиостанция дает подтверждение о приеме. Если ответа не получено, станция издает сигнал и выводит на дисплей предупреждающий значок.
Весь диапазон - как правило 433,075-434,750 МГц - разбит на 69 каналов. Обычно на дисплее высвечивается номер канала. В некоторых моделях можно просмотреть частоту и другие параметры. Из стандартных функций можно отметить также шумоподавитель. Он используется для того, что-бы в отсутствие сигнала от корреспондента станция не шумела. При необходимости принять слабый сигнал эту фунцию отключают.
Сегодня на рынке распространены следующие LPD - миниатюрные радиостанции с упрощенной процедурой продажи:
- ICOM IC-4008/4088, IC-Q7 ;
- KENWOOD UBZ-LH68/LF68;
- ALINCO тип DJ-S41;
- ALAN ALAN-507/607;
- производитель ALPHA;
- VECTOR тип VT-43.
Все эти миниатюрные радиостанции удобны, у всех есть возможность использования гарнитуры (т. е. наушника с микрофоном, благодаря которым радиостанцию не надо держать в руках). Частота этих станций высокая - 433.075-434.750 МГц, что говорит о хорошей "проникающей" способности. Такие радиостанции могут комплектоваться аккумуляторами повышенной емкости (2000 мАч), что обеспечивает время непрерывной работы до 14 часов.
Важно!!!! Все отмеченные безлицензионные радиостанции допущены к облегченной процедуре регистрации без выделения частот, для них установлен упрощенный порядок получения разрешений.
Типы аккумуляторных батарей. Технические характеристики.
На сегодняшний день для питания мобильных устройств, радиостанций и оборудования наиболее широко применяются аккумуляторы следующих электрохимических систем: герметичные свинцово-кислотные (SLA), никель-кадмиевые (NiCd), никель-металлгидридные (NiMH) и литий-ионные (Li-ion). Постепенно начинают завоевывать позиции в сфере сотовых телефонов и портативных компьютеров литий-полимерные (Li-Pol) аккумуляторы. Ведутся разработки в области топливных элементов и некоторых других перспективных технологий изготовления аккумуляторов.
SLA аккумуляторы
Область применения - блоки бесперебойного питания (UPS), системы охранной сигнализации, устройства железнодорожной автоматики и связи, инвалидные коляски, резервное освещение. Ранее этими аккумуляторами комплектовались некоторые модели переносных сотовых телефонов и видеокамер. В целом можно сказать, что SLA аккумуляторы обычно используются в тех случаях, когда требуется большая мощность, минимальная стоимость, а габариты и вес не критичны. Диапазон значений емкости для портативных приборов лежит в пределах от 1 до 30 А*час. В современных мобильных устройствах эти аккумуляторы на данный момент практически не применяются.
NiCd аккумуляторы
Область применения: обычные и транковые радиостанции, сотовые телефоны, домашние радиотелефоны, переносные компьютеры, видеокамеры, ручные мощные электроинструменты, медицинские приборы, разнообразное производственное оборудование.
Отличительные преимущества.
Быстрый и простой метод заряда. NiCd аккумулятор допускает заряд током, численно равным его номинальной емкости и более. Таким образом, вполне реально зарядить аккумулятор за один час. А если вдруг потребуется еще большая скорость заряда, то можно использовать ток заряда вдвое и втрое превышающий значение номинальной емкости. Однако не стоит этим злоупотреблять. Кроме того, при быстром заряде требуется использование специальных зарядных устройств, определяющих момент полного заряда аккумулятора и прекращающих быстрый заряд.
Для них предпочтителен импульсный метод заряда по сравнению с зарядом постоянным током. Улучшение эффективности достигается распределением импульсов разряда между импульсами заряда. Этот метод заряда, обычно называемый реверсивным, поддерживает высокую площадь активной поверхности электродов, увеличивая эффективность и срок эксплуатации аккумулятора. Реверсивный заряд также улучшает быстрый заряд, т.к. помогает рекомбинации газов, выделяющихся во время заряда. В результате - аккумулятор меньше нагревается и более эффективно заряжается по сравнению со стандартным методом заряда постоянным током.
Способность отдавать в нагрузку большой ток .
Длительный срок службы при соблюдении условий эксплуатации и периодического обслуживания.
Слабая чувствительность к неправильной эксплуатации, легкое восстановление при понижении емкости и после длительного хранения (от 60 до 70 % аккумуляторов, признанных негодными, могут быть восстановлены для полноценной эксплуатации). Восстановление аккумулятора реализуется путем его разряда по специальному алгоритму до напряжения 0.4.вольта на элемент. Цикл восстановления применяется в случае, если тренировочные циклы не помогают.Низкая цена.
Недостатки.
Необходимость периодического обслуживания для устранения "эффекта памяти". Под "эффектом памяти" понимается укрупнение кристаллических образований рабочего вещества аккумулятора и, как следствие, уменьшение площади активной поверхности и реальной емкости аккумулятора. Под обслуживанием (тренировочными циклами) понимается периодический разряд аккумуляторов до напряжения 1 вольт на элемент, в результате которого происходит разукрупнение кристаллических образований и увеличение реальной емкости аккумулятора.
Высокий саморазряд (до 10 % в течение первых 24-х часов и до 20 % в первый месяц после заряда).
Большие габариты и вес по сравнению с аккумуляторами других типов.
Аккумулятор содержит кадмий и требует специальной утилизации, поэтому в некоторых странах по этой причине уже запрещен для эксплуатации.
NiMH аккумуляторы
В недалеком прошлом NiMH аккумуляторы пришли на смену NiCd. Однако их шумно разрекламированные преимущества не обеспечили 100 % удовлетворение запросов пользователей, главным образом из-за сокращенного срока службы.
Плотность электрической энергии примерно на 30 -50 % больше, чем у NiCd аккумуляторов и, соответственно, меньше габариты и вес.
Для них предпочтителен скорее поверхностный, чем глубокий разряд и срок их службы непосредственно связан с глубиной разряда.
NiMH аккумуляторы по сравнению с NiCd выделяют значительно большее количество тепла во время заряда и требуют реализации более сложного алгоритма для обнаружения момента полного заряда. Как правило, они содержат внутренний температурный датчик для получения дополнительного критерия обнаружения полного заряда.
NiMH аккумулятор не может заряжаться так быстро, как NiCd. Время заряда - обычно вдвое больше, чем у NiCd. Рекомендуемый ток разряда от одной пятой до половины значения номинальной емкости.
Меньшая склонность к "эффекту памяти" (можно даже сказать, что аккумулятор просто не успевает его приобрести).
Экологически чистая технология изготовления.
Малое число циклов заряда / разряда.
Высокий саморазряд (до 30 % в месяц).
Li-ion аккумуляторы
Область применения: новые модели радиостанций, сотовые телефоны и всякого рода переносные компьютеры. По данным экспертов корпорации Varta уже в ближайшее время Li-ion аккумуляторы начнут вытеснять с этого рынка не только NiCd, но и NiMH аккумуляторы. Конструктивно этот тип аккумуляторов содержит внутреннюю схему управления и защиты, призванную ограничить пиковое напряжение каждого элемента во время заряда и предотвратить понижение напряжения элемента при разряде ниже допустимого уровня. Кроме того, для обеспечения безопасности при их эксплуатации должен быть ограничен максимальный ток заряда и разряда и должна контролироваться температура элемента.
Отличительные преимущества.
Высокая плотность электрической энергии, малые габариты и вес.
Низкий саморазряд (примерно 3-5 % в первый месяц, затем уменьшение до 1-3 % в месяц, дополнительно около 3 % в месяц потребляет схема управления).
Отсутствие какого-либо обслуживания в течение всего срока эксплуатации.
Недостатки.
Высокая цена.
Необходимость хранения в заряженном состоянии.
Подверженность процессу старения, даже если аккумулятор не используется. Ухудшение емкости наблюдается примерно после одного года с момента изготовления. После двух лет, аккумулятор часто становится неисправным. Не рекомендуется хранить Li-ion аккумуляторы в течение длительного времени. Наслаждайтесь ими, пока они новые.
Хочу заметить, что вследствие разного напряжения единичных элементов аккумуляторов на основе никеля и литий-ионных аккумуляторов (1.2 и 3.6 вольта соответственно), замена одних на другие не всегда возможна. Например, в сотовых телефонах с напряжением 4.8 вольта. Кроме того, эти аккумуляторы требуют разных типы зарядных устройств.
Li-Pol аккумуляторы
Литий-полимерные аккумуляторы (Li-pol) - следующий этап в развитии литиевой технологии. Потенциально они менее дороги, чем Li-ion аккумуляторы. Но как любой новый продукт, не достигший массового применения, Li-pol аккумуляторы наиболее дороги на данный момент.
Область применения: радиостанции, сотовые телефоны и переносные компьютеры. Полные данные о параметрах аккумулятора пока не известны. Можно отметить только пока малое, в сравнении с другими типами аккумуляторов, число циклов заряда / разряда и небольшой ток нагрузки. Однако имеется преимущество в конструктивном исполнении. Технология их производства допускает изготовление в различных пластичных геометрических формах, нетрадиционных для обычных аккумуляторов, в том числе достаточно тонких по толщине, и способных заполнять любое свободное место в устройстве.
Итак, мы рассмотрели основные характеристики наиболее распространенных видов аккумуляторов в хронологическом порядке их появления на рынке. Именно в таком порядке они и сменяли и сменяют друг друга в мобильных устройствах и портативных компьютерах. Однако не следует списывать "старичков" со счета раньше времени. Во многих устройствах они продолжают исправно и надежно работать. Их технологию производства, конструкцию и сервисные элементы продолжают совершенствовать.

Информация взята из сайта http://www.pscom.ru
