Описание

Радио спортсмены и любители связи с DX, всегда ведут поиск того конкурентного превосходства, позволяющего волшебным образом вытащить из шумов слабый сигнал, который сможет им подняться в списке участников соревнований или пополнить свою коллекцию редким корреспондентом. Для этого они создают большие антенные системы, добиваются более высоких коэффициентов усиления и дорабатывают другие периферийные устройства для достижения цели. Однако то, что происходит внутри трансивера при обработке поступающих сигналов, зачастую сводят на нет все ваши усилия.

И именно для таких взыскательных клиентов и был создан новейший трансивер ICOM IC-7851.

При разработке трансивера IC-7851, инженеры фирмы Icom особенно сосредоточились на новом местном гетеродине (LO), который резко снижает фазовый шум. В результате этого, чистота LO достигается взаимным смешиванием динамического диапазона (RMDR) в 110 дБ.

В дополнение к новому местному гетеродину, который позволяет слышать слабые сигналы, новая схема спектро-анализатора позволяет эти слабые сигналы увидеть! Более быстрые процессоры, более высокий коэффициент усиления входного сигнала, более высокое разрешение дисплея и чище сигнал от гетеродина приемника – все это даст вам новое представление о мире КВ радиосвязи.

В нарушение границ конструкции традиционных трансиверов, IC-7851 использует прямой цифровой синтезатор(DDS). Отношение сигнал/шум, превосходит характеристики IC-7800 и других трансиверов подобного класса. Эта конструкция значительно снижает шумовые компоненты как при приеме, так и при передачи сигналов.

Основные преимущества нового трансивера ICOM IC-7851:

  • 200 Ватт выходной мощности;
  • Два независимых приемника, с отдельным спектро-анализатором для каждого;
  • 1.2кГц оптимальный руфинг-фильтр;
  • Улучшенный спектро-анализатор, с функцией «водопада»;
  • Улучшенный аудио эквалайзер;
  • Возможность подключение и управление функциями на дисплее с помощью компьютерной мыши, трекбола или тачпада (порт USB на задней панели);
  • Высокий динамический диапазон: 110 дБ и +40 дБ для точки пересечения 3-го порядка (IP3);
  • Digi-Sel преселектор;
  • Четыре руфинг фильтра по 1-ой ПЧ (15 кГц/6 кГц/3 кГц/1.2кГц);
  • Встроенный высокостабильный генератор ТСХО;
  • Валкодер из твердосплавного алюминия;
  • Встроенные модуляторы/демодуляторы RTTY, PSK31 и PSK63;
  • Цифровые фильтры ПЧ 50-3600 Гц;
  • Цифровая настройка Notch фильтра;
  • Слот для карт SD Memory;
  • Цифровой магнитофон;
  • И многое другое.

Характеристики

Общие

Диапазон частот Передача:
0.1357–0.1378МГц
1.810–1.999МГц
3.500–3.800МГц
7.000–7.200МГц
10.100–10.150МГц
14.000–14.350МГц
18.068–18.168МГц
21.000–21.450МГц
24.890–24.990МГц
28.000–29.700МГц
50.000–52.000МГц
Прием: 0,03…60 МГц
Количество каналов 101
Вид модуляции USB, LSB, CW, RTTY, PSK31/63, AM, FM
Стабильность частоты менее чем ±0.05ppm
Потребляемый ток Передача: 800 Вт
Прием: 130 Вт
Питание 85 - 265 (переменного тока)
Диапазон рабочих температур 0°С...+50°С
Габариты 425×149×435 мм
Вес 23.5 кг

Передатчик

Выходная мощность SSB/CW/RTTY/PSK/FM: 5-200 Вт
AM: 5-50 Вт
Внеполосное излучение -60 дБ (в диапазоне 1,8…30 МГц)
-70 дБ (в диапазоне 50 МГц)
Подавление несущей не менее 63 дБ
Подавление нежелательной боковой полосы более 70 дБ

Приемник

Чувствительность (типовая)

(КВ: Pre-AMP 1 ON, 50 МГц: Pre-AMP 2 ON)

SSB/CW/RTTY/PSK: (BW=2.4кГц, при 10дБ S/N)
0.1МГц-1.7999МГц:0.5мкВ
1.8МГц-29.990МГц:0.16мкВ
50МГц-54МГц:0.13мкВ
AM: (BW=6кГц, при 10дБ S/N)
0.1МГц-1.7999МГц:6.3мкВ
1.8МГц-29.990МГц:2мкВ
50МГц-54МГц:1мкВ
FM: (BW=15кГц, при 12дБ SINAD)
1.8МГц-29.990МГц:0.5мкВ (28–29.9МГц)
50МГц-54МГц:0.32мкВ
Чувствительность шумоподавителя SSB, CW, RTTY, PSK:менее 5.6мкВ (Pre-Amp: OFF)
FM: Менее 1мкВ (Pre-AMP: OFF)
Избирательность

SSB: 2.4кГц/-3дБ 3.6кГц/-60дБ
CW/RTTY/PSK: 500Гц/-3дБ 700Гц/-60дБ
AM: 6.0кГц/-3дБ 15кГц/-60дБ
FM: 12кГц/-6дБ 20кГц/-60дБ

Подавление внеполосного излучения и побочных каналов более 70 дБ
Мощность динамика Более 2,6 Вт

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Icom IC-7700

КВ трансивер ICOM IC-7700















Описание

Фирмой ICOM был представлен новый КВ трансивер ICOM IC-7700, который является последователем легендарного трансивера ICOM IC-781

Взяв за основу ICOM IC-7800 и весь опыт внедрения цифровых технологий, накопленный при создании IC-756PROII, фирма ICOM разработала уникальный трансивер высшего класса, включающий 32-битный DSP с плавающей точкой и 24-битный AD/DA конвертер.

Кратко перечислим функции и особенности новой модели:

Четыре (!) специализированных DSP процессора ( 1 в передатчике, 2 в приемниках, 1 для обработки спектра).

Два полностью автономных приемника.
Широкий динамический диапазон 110 дБ.
Высокая стабильность частоты +/- 0.05 ppm.
Выходная мощность передатчика SSB, CW, FM, RTTY, PSK31: 5-200 Вт, AM:5–50Вт.
Встроенный импульсный блок питания.
Встроенный антенный тюнер.
Возможность записи персональных настроек на флеш-карту CF.
Встроенный кодер/декодер RTTY и PSK31.
Цветной TFT дисплей с диагональю 7 дюймов.
Диапазон рабочих частот 0,03-60 МГц (RX), 1,8-54 МГц (TX).
Габариты 425*149*437 мм, вес 22,5 кг.


Характеристики

Технические характеристики icom ic-7700

Общие

Диапазон частот Передача: 1,8/3,5/7/10/14/18/21/24/28/50 МГц
Прием: 0,03…60 МГЦ
Количество каналов 101 (99 + 2 для границ сканирования)
Вид модуляции SSB, CW, RTTY, PSK31, AM, FM
Стабильность частоты ±0,000005
Потребляемый ток Передача: 800 Вт
Прием: 210 Вт
Питание 85…265 (переменного тока)
Диапазон рабочих температур 0°С...+50°С
Габариты 425X149X437 мм; Габариты упаковки: 670X660X490 мм
Вес 22,5 кг; Вес брутто: 37кг.

Передатчик

Выходная мощность SSB, CW, RTTY, PSK31, FM: 5-200 Вт
AM5-50 Вт
Девиация + 2,5-5 кГц
Внеполосное излучение -60 дБ (1,8…30 МГц)
менее -70 дБ (в диапазоне 50 МГц)
Подавление несущей не менее 68 дБ
Подавление нежелательной боковой полосы не менее 80 дБ

Приемник

Чувствительность SSB / CW / RTTY: 0,5 мкВ (0,1…1,799 МГц), 0,16 мкВ 1,8…29,999 МГц), 0,13 мкВ (50-54 МГц)
AM: 6,3 мкВ (0,1…1,799 МГц), 2,0 мкВ (1,8…29,999 МГц), 1,0 мкВ (50-54 МГц),
FM: 0,5 мкВ (28…29,99 МГц), 0,32 мкВ (50-54 МГц)
Избирательность SSB / CW / RTTY / PSK31: -3 дБ @ 2,4 кГц или -60 дБ @ 3,6 кГц, -3 дБ @ 0,5 кГц или -60 дБ @ 0,7 кГц, -6 дБ @ 0,36 кГц или -60 дБ @ 0,65 кГц
AM: -3 дБ @ 6 кГц или -60 дБ @ 15 кГц
FM: -6 дБ @ 12 кГц или -60 дБ @ 20 кГц
Подавление внеполосного излучения и побочных каналов более 70 дБ
Мощность динамика 2,6 Вт

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Опции



HF+50МГц 1kW линейный усилитель

Внешние динамики

Ручной микрофон

IC-PW1

IC-PW1/EURO

 SP-33

SP-33

 SP-34

SP-34

 HM-36

HM-36



Настольные микрофоны

IP Панель управления

CI-V Преобразователь

SM-50

SM-50

Динамический микрофон

SM-30SM-30

Электретный микрофон

RS-BA1

RS-BA1

 CT-17

CT-17



Icom IC-7600

КВ трансивер ICOM IC-7600

















Описание

Фирмой ICOM был представлен новый КВ трансивер ICOM IC-7600, который является последователем легендарного трансивера ICOM IC-756PROIII

Взяв за основу ICOM IC-756PROIII и весь опыт внедрения цифровых технологий, накопленный при создании ICOM IC-7800 и ICOM IC-7700, фирма ICOM разработала уникальный трансивер высшего класса, включающий 32-битный DSP с плавающей точкой и 24-битный AD/DA конвертер.

Кратко перечислим функции и особенности новой модели:

Четыре (!) специализированных DSP процессора ( 1 в передатчике, 2 в приемниках, 1 для обработки спектра).

Два полностью автономных приемника.
Широкий динамический диапазон 104 дБ.
Высокая стабильность частоты +/- 0.05 ppm.
Выходная мощность передатчика SSB, CW, FM, RTTY, PSK31: 2-100 Вт, AM:1–30Вт.
Встроенный антенный тюнер.
Возможность записи персональных настроек на флеш-карту CF.
Встроенный кодер/декодер RTTY и PSK31.
Цветной TFT дисплей с диагональю 5,8 дюймов.
Диапазон рабочих частот 0,03-60 МГц (RX), 1,8-54 МГц (TX).
Габариты 340*116*279,3 мм, вес 10 кг.


Характеристики

Технические характеристики трансивера Icom ic-7600

Общие

Диапазон частот Передача: 1,8/3,5/7/10/14/18/21/24/28/50 МГц
Прием: 0,03-60 МГц
Количество каналов 101
Вид модуляции SSB, CW, RTTY, PSK31, AM, FM
Стабильность частоты ±0,000005
Потребляемый ток Тх 23 А
Rх 3,5 А
Питание 13,8 В ±15% DC
Диапазон рабочих температур 0°С...+50°С
Габариты 340х116х279,3 мм; Размер упаковки:600x540x340 мм
Вес 10 кг; Вес брутто: 16кг.

Передатчик

Выходная мощность SSB, CW, RTTY, PSK31, FM: 100 Вт
AM30 Вт
Внеполосное излучение менее -50 дБ (в диапазоне ниже КВ)
менее -63 дБ (в диапазоне 50 МГц)
Подавление нежелательной боковой полосы не менее 55 дБ

Приемник

Чувствительность

SSB / CW / RTTY*: 0,5 мкВ (0,1…1,8 МГц), 0,15 мкВ (1,8…29,9995 МГц), 0,12 мкВ (50…54 МГц)

*-при включенных предусилителях

AM*: 6,3 мкВ (0,1…1,8 МГц), 2,0 мкВ (1,8…29,9995 МГц), 1,6 мкВ (50…54 МГц)

*-при включенных предусилителях

FM: 0,5 мкВ (28…29,7 МГц), 0,3 мкВ (50-54 МГц)
Избирательность SSB: -6 дБ @ 2,4 кГц или -60 дБ @ 3,8 кГц
CW: -6 дБ @ 0,5 кГц или -60 дБ @ 0,9 кГц
RTTY, PSK31: -6 дБ @ 0,35 кГц или -60 дБ @ 0,65 кГц
AM: -6 дБ @ 6 кГц или -60 дБ @ 15 кГц

FM: -6 дБ @ 12 кГц или -60 дБ @ 20 кГц

Подавление внеполосного излучения и побочных каналов более 70 дБ
Мощность динамика 2 Вт

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Опции

HF+50МГц 1kW линейный усилитель

IC-PW1

IC-PW1/EURO





Источник питания постоянного тока

PS-126

PS-126

13.8V/25A
(4-х контактный разъем)


Внешний громкоговоритель

SP-23

SP-23



Настольные микрофоны

SM-50

SM-50

Динамический микрофон

SM-30SM-30

Электретный микрофон





Ручной микрофон

HM-36

HM-36







CI-V Преобразователь

CT-17

CT-17







Антенный тюнер

AH-4

AH-4







Антенный элемент

AH-2b

AH-2b









Автоматический антенный тюнер

AH-740

AH-740

Покрытие 2.5–30МГц (любительского диапазона). Требуется OPC-2321.
AH-5NV

AH-5NV

Оптоволоконный кабель для монтажа антенны. Используется с AH-740.


Переходный кабель

OPC-2321

OPC-2321

Кабель управления для AH-740


IP Панель управления

RS-BA1

RS-BA1

Icom IC-7410

ic-7410











Описание

Icom с гордостью объявляет о новом HF/50МГц трансивере IC-7410. Он был разработан как КВ радиостанция со множеством функций и с отличной производительностью, для этой ценовой категории. В IC-7410 используется высококачественная цифровая обработка сигналов и двойное преобразование по супергетеродиной схеме, с использованием новейших технологий от наших трансиверов более высоких классов, таких как IC-7800/7700/7600. Кроме того, IC-7410 поставляется со встроенным фильтром шириной 15кГц в первой ПЧ, вы можете дополнительно установить ещё два фильтра шириной 3кГц и 6кГц. При их использовании в режимах CW и SSB, возрастает устойчивость к сильным помехам от близко расположенных сигналов других радиостанций.

Основные характеристики

  • +30дбм для точки пересечения 3-го порядка на 14МГц
  • Приёмник: супергетеродин с двойным преобразованием
  • Встроенный 32-битный DSP поддерживает операции с плавающей точкой
  • Установлен фильтр 15кГц в первой ПЧ и можно добавить фильтры на 3кГц и 6кГц
  • Большой монохромный ЖК-дисплей
  • Стабильность частоты ±0.5ppm
  • Встроенный анализатор частот
  • Встроенный автоматический антенный тюнер
  • Все режимы (SSB/CW/RTTY/AM/FM)
  • Дополнительная программа RS-BA1 для дистанционного управления

Более быстрый DSP

dsp-performanceDSP процессор установленный в IC-7410 работает намного быстрее чем DSP в IC-746PRO/7400. аналого-цифровой конвертер AK4620B поддерживает высокий динамический диапазон и превосходное соотношение сигнал/шум.

Icom обладает многолетним опытом по цифровой обработки сигнала и он был первым в развитии этой технологии. IC-7410 представляет новейшие достижения в цифровой обработке и производительности.

Супергетеродин с двойным преобразованием частоты

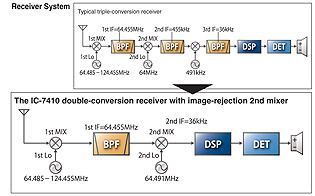

inbandimdВ приёмном тракте IC-7410 используется супергетеродин с двойным преобразованием частоты, мы отказались от третьей ПЧ. По сравнению с типовой системой с тремя преобразованиями, искажения сигнала существенно снижаются.

+30дбм точка пересечения третьего порядка (IP3)

interceptАналоговая часть схемы в сочетании с новейшими технологиями DSP и опытом ICOMа, позволили добиться +30дбм IP3 что эквивалентно для более дорогого IC-7600. Даже в сложных условиях приёма, таких как помеха от близко расположенного более мощного сигнала, слабый сигнал может быть четко получен с помощью IC-7410.

Три фильтра в первой ПЧ (3/6/15кГц)

iffilterIC-7410 поставляется с встроенным фильтром шириной 15кГц в первой ПЧ, дополнительно можно установить два дополнительных фильтра (3кГц FL-431 и 6кГц FL-430). Изменяя ширину полосы пропускания первой ПЧ, в зависимости от режима работы, можно защитить полезный сигнал от влияния соседних станций. Фильтр 3кГц первой ПЧ, особенно эффективен для CW и SSB режимов. Фильтр шириной 15кГц отлично подойдёт для FM.

Высокая стабильность частоты

Кварцевый генератор имеет стабильность частоты ±0.5ppm, в широком диапазоне температур (от 0°C до +50°С). Это позволяет долгое время работать в цифровых режимах которые требовательны к стабильности, таких как RTTY и др.

Большой, многофункциональный ЖК-дисплей

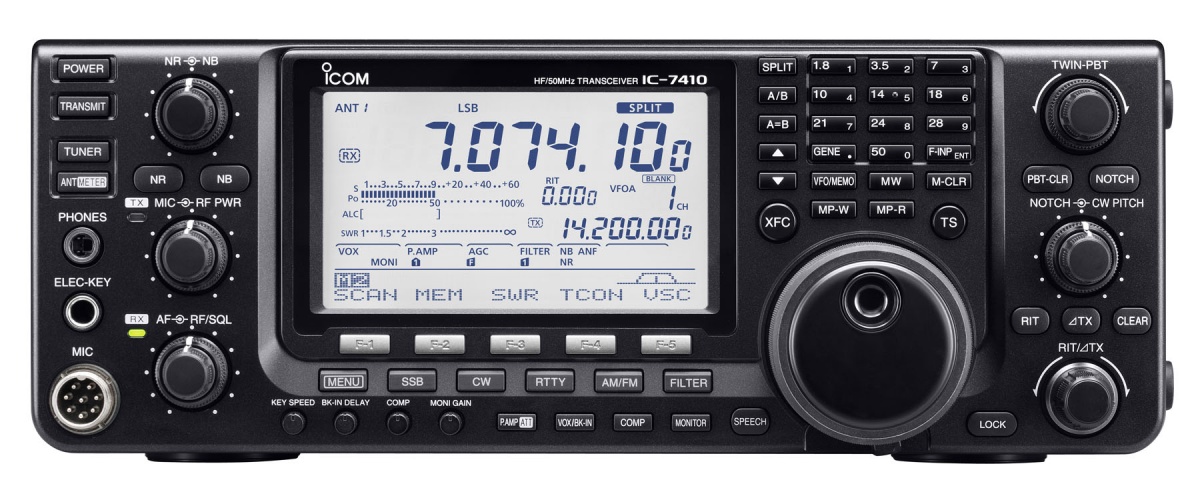

lcdДисплей IC-7410 немного шире чем у IC-746PRO/7400. Он многофункциональный, на дисплее отображается частота, название канала (до 9 символов), номер канала, многофункциональный измеритель (S-метра, мощность, КСВ и ALC уровень). В матричной части дисплея отображаются следующие параметры:

  • Имя канала
  • Анализатор
  • Содержимое памяти ключа
  • Назначение функциональных клавиш
  • RTTY декодер
  • Графический КСВ

Анализатор спектра

Встроенный, простой анализатор спектра показывает сигналы в ограниченно полосе частот, он удобен для поиска работающих радиостанций в диапазоне.

RTTY демодулятор и декодер

Встроенный RTTY демодулятор и декодер позволяет мгновенно увидеть на дисплее текст передаваемый RTTY радиостанцией. Никаких внешних подключений или отдельный компьютер не требуется. Встроенный индикатор настройки, помогает точно настроиться на радиостанцию, чтобы принимать информацию.

Широкие возможности для CW

Ниже перечислены телеграфные возможности имеющиеся в IC-7410:

  • Большая ручка PITCH CW и ручка BK-IN, для оперативного управления
  • Форма CW сигнала контролируется DSP
  • 4 ячейки памяти по 70 символов в каждой
  • Многофункциональный электронный ключ с регулируемой скоростью (6-48wpm)
  • Регулировка соотношения точка-тире, от 1:1:2.8 до 1:1:4.5 и полярности
  • Полный break-in возможен
  • Плавная регулировка тона CW, для самоконтроля (300-900Гц)
  • Два гнезда для ключа, на передней и задней панели
  • CW реверс

Встроенный антенный тюнер

Встроенный тюнер работает в полосе частот от 1.8МГц до 54МГц, он автоматически настраивается на максимально возможный низкий КСВ. Переменные конденсаторы обеспечивают более высокую точность настройки, чем механические реле. Как только вы нажали передачу, тюнер может мгновенно подстроиться на частоту, с помощью встроенных ячеек памяти.

USB-разъем для подключения к компьютеру

IC-7410 имеет стандартный тип USB разъема и может быть подключен к ПК. Модуляцией, аудио выходом, RTTY демодулятором и стандартными CI-V командами, можно управлять с помощью USB кабеля.

Большой радиатор

По сравнению с IC-746PRO/7400, в IC-7410 установлен большой радиатор для улучшения рассеивания тепла. Даже во время долгих часов тяжелой эксплуатации, IC-7410 обеспечивает стабильную выходную мощность.

Дополнительный блок RS-BA1 для дистанционного управления

Модуль RS-BA1 позволяет пользоваться IC-7410 из другой комнаты через домашнюю сеть или даже из удаленного места через интернет. Большинством параметров, таких как ширина фильтра, АРУ и т.д., можно управлять с удалённого компьютера.

Другие выдающиеся характеристики

Встроенный голосовой синтезатор, говорит частоту, режим, уровень S-метра

  • Программируемый пользователем звуковой сигнал края диапазона
  • VSC (Voice Squelch Control) функция
  • Компрессор речевого сигнала
  • Эквалайзер микрофона и регулируемая ширина полосы звукового спектра
  • Два предусилителя приёмника. УВЧ1 имеет небольшое усиление и УВЧ2 с высоким усилением сигнала
  • Встроенный аттенюатор на -20дБ.
  • Эквалайзер принимаемых звуковых сигналов
  • CTCSS/DTCS - кодер/декодер
  • Функция быстрой блокировки частоты
  • Расстройка RIT и ?Tx до ±9.999кГц
  • Синхронная настройка для SSB/CW
  • Минимальный шаг перестройки частоты синтезатора 1Гц.
  • Программное сканирование, сканирование ячеек памяти, выборочное сканирование памяти
  • Автоматическая установка шага перестройки синтезатора
  • Управление внешним тюнером AH-4
  • Независимые ручки управления для микрофона, мощности, notch

Характеристики

Технические характеристики трансивера Icom ic-7410

Общие

Диапазон частот Передача: 1.8-1.9 / 3.500-3.9 / 5.255-5.405M / 7-7.3 / 10.1-10.15 / 14-14.35 / 18.068-18.168 / 21-21.450 / 24.890-24.9 / 28-29.7 / 50-54 МГц
Прием: 0,03-60 МГц
Количество каналов 101
Вид модуляции USB, LSB, CW, RTTY (FSK), FM, AM
Стабильность частоты ±0.5ppm
Потребляемый ток Тх 23 А
Rх 3,5 А
Питание 13,8 В ±15% DC
Диапазон рабочих температур 0°С...+50°С
Габариты 315*116*343 мм
Вес 10.2 кг

Передатчик

Выходная мощность

SSB, CW, RTTY, FM: 2-100 Ватт
AM: 2-27 Ватт

Внеполосное излучение менее -50 дБ (в диапазоне ниже КВ)
менее -63 дБ (в диапазоне 50 МГц)
Подавление нежелательной боковой полосы не менее 55 дБ

Приемник

Чувствительность

SSB, CW (10 дБ С/Ш; 1,8-29.999/50 МГц) - 0,13 мкВ

  1. AM (10 дБ С/Ш; 0.5-1.799/1,8-29.999/50 МГц) - 1,6 мкВ
FM: (12 дБ SINAD; 28-29.7/50 МГц) - 0,32 мкВ
Селективность SSB: Более 2.4kHz/-6dB; Менее 3.4kHz/-40dB
CW: Более 500Hz/-6dB; Менее 700Hz/-40dB
RTTY: Более 500Hz/-6dB; Менее 800Hz/-40dB
AM: Более 6.0kHz/-6dB; Менее 10.0kHz/-40dB

FM: Более 12.0kHz/-6dB; Менее 22.0kHz/-40dB

Подавление внеполосного излучения и побочных каналов более 70 дБ
Промежуточные частоты 64.455 МГц, 36 МГц

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.



Опции

HF + 50МГц 1кВт линейный усилитель

IC-PW1

IC-PW1/EURO

(Используется с OPC-599)


Источник питания постоянного тока

PS-126

PS-126

13,8 / 25A
(4-контактный разъем)


Внешние динамики

SP-23

SP-23



Настольные микрофоны

SM-50

СМ-50

Динамический микрофон
SM-30

СМ-30



Ручной микрофон

HM-36

HM-36



CI-V преобразователь

CT-17

CT-17



HF + 50МГц Автоматический антенный тюнер

AH-4

AH-4



Антенный элемент

AH-2b

AH-2b



Автоматический тюнер антенны

AH-740

AH-740

Покрытие 2.5-30Мгц (любительского диапазона). OPC-2321 не требуется.
AH-5NV

AH-5NV

Стекловолольный антенный элемент для использования с AH-740.


Ручка для переноски

МБ-123



Переходные кабели

OPC-599

OPC-599

13-контактный разъем ACC
OPC-2321

OPC-2321

Кабель управления для AH-740


ФИЛЬТРЫ

FL-430

FL-430

6 кГц 1 IF фильтр
FL-430

FL-431

3 кГц 1 IF фильтр


IP Панель управления

RS-BA1

RS-BA1

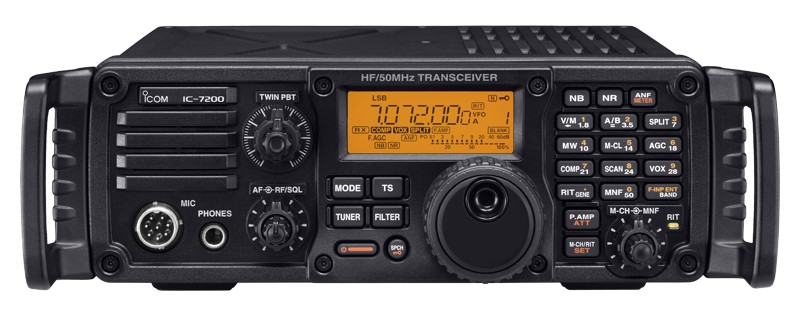

Icom IC-7200

ic-7200









Описание

Разработчики Icom сознательно использовали при создании трансивера Icom IC-7200 «милитари» стиль. Но только стилем они не ограничились, корпус трансивера выполнен с передовыми военными технологиями. Неправильно было бы говорить о том, что трансивер IC-7200 является водонепроницаемым, правильнее сказать, что трансивер имеет влаго-брызго защищенную конструкцию – данную конструкцию ICOM широко применяет при разработке и создании морских трансиверов. Технология, примененная в трансивере, обеспечивает защиту кулеров охлаждения трансивера, не позволяя попадать на них брызгам, все внутренние отсеки трансивера имеют резиновые уплотнители в местах соприкосновения с корпусом, что дает значительную защиту электронных элементов от попадания влаги, так же трансивер имеет дополнительную защиту органов управления передней панели. Технология примененная при создании трансивера гарантирует его работу в самых жестких условиях. Вы можете свободно использовать ваш трансивер не только в домашних условиях, но и на природе, при активных видах отдыха.

Трансивер IC-7200 имеет удобное, интуитивно понятное управление, которое не требует долгого изучения, что позволяет оператору приступить к работе уже через несколько минут после знакомства с трансивером. Разработчики ICOM усердно поработали над эргономикой расположения всех клавиш и ручек управления функциями трансивера. Все клавиши и ручки управления надежны как в настоящих военных образцах оборудования и помимо этого удобны и приятны при тактильном контакте и работе. Дисплей трансивера, хоть и имеет небольшие размеры, отличается хорошей информативностью и отличной читаемостью информации даже в условиях прямого солнечного освещения. Переключение модуляции, шагом настройки, внешним тюнером, встроенными фильтрами осуществляется нажатием соответствующей кнопки. Клавиатура прямого ввода частоты трансивера Icom IC-7200, имеет множество функций, для ввода частоты та же клавиатура задействуется с помощью нажатия кнопки F-INP ENT.

На задней панели трансивера выведены стандартные для Icom подключения. К трансиверу возможно подключение только одной антенны через стандартный разъем SO-232. Разъем провода подключения трансивера к блоку питания имеет 4 контакта - провод соединения с блоком питания входит в комплектацию трансивера, но, в случае необходимости, можно прибрести запасной провод. Имеется подключение внешнего антенного тюнера, заземления, разъем АСС, разъем подключения телеграфного манипулятора, разъем для подключения внешнего динамика или наушников, разъемы Remote, SEND и ALC. Внешний вид задней панели можно увидеть на фото размещенных выше.

IC-7200 в отличии от других современных недорогих трансиверов, оснащен USB портом на задней панели. Таким образом, трансивер может быть напрямую подключен к ноутбуку или стационарному ПК через стандартный USB кабель. Это, без сомнения, одна из лучших особенностей недорогого трансивера ICOM IC-7200. Порт USB позволяет не только управлять переключениями функций трансивера (CI-V данных), но и управлением TX и RX трансивера IC-7200 с компьютера. Используя соответствующее программное обеспечение, пользователь может записывать входящий сигнал или передавать заранее записанные сообщения с персонального компьютера. Как результат, кабель USB является единственным необходимым соединением между IC-7200 и компьютером. Ушла навсегда путаница кабелей, интерфейсы подключения и прочее! Это то что раньше не было доступно на недорогих трансиверах и намного упрощает работу оператора.

Основные функции трансивера ICOM IC-7200:

ПЧ DSP
В трансивере IC-7200 внедрены последние достижения в области ПЧ DSP. Несмотря на то, что IC-7200 трансивер начального уровня, он снабжен превосходными возможностями DSP обработки сигнала, которые вполне сравнимы с аналогичными функциями трансиверов высокого класса.

Управление цепью АРУ

Для предотвращения искажений от мощных близкорасположенных сигналов модуль DSP в трансивере IC-7200 размещен внутри цепи АРУ. Пользователь может выбрать время срабатывания АРУ – быстрое или медленное, а также отключить ее для каждого вида излучения независимо.

Цифровой ПЧ фильтр

Вашему трансиверу IC-7200 не требуется установка опциональных фильтров. Встроенный цифровой фильтр позволяет весьма гибко выбрать полосу и прямоугольность (мягкий или жесткий фильтр), что дает возможность оптимальной настройки трансивера в текущих рабочих условиях.

Функция цифрового двухстороннего сужения полосы пропускания

Компания ICOM предлагает своим пользователям трансивера IC-7200 уникальную функцию двухстороннего сужения полосы пропускания ПЧ фильтра приемника. Эта функция позволяет электронно смещать верхнюю и нижнюю границу полосы пропускания ПЧ фильтра. Используя два регулятора на одной оси, вы сможете легко сузить полосу пропускания или сместить ее таким образом, чтобы подавить сигнал помехи и выделить полезный сигнал.

Ручной режекторный фильтр

Ручной режекторный фильтр трансивера ICOM IC-7200 обеспечивает подавление сигнала на 70 dB. Вы можете "вырезать" мощный тональный сигнал в полосе пропускания, который оказывает влияние на работу цепи АРУ. Специальный регулятор в правом нижнем углу передней панели предназначен для регулировки частоты резекции.

Цифровое снижение помех

Функция цифрового снижения помех IC-7200 позволяет существенно ослабить уровень фоновых шумов и улучшить соотношение сигнал/шум. Вы можете отрегулировать степень подавление в пределах 16 уровней. Это существенно повышает разборчивость голосовых сигналов и цифровых данных.

Цифровой подавитель помех импульсного типа

Подавитель помех импульсного типа в IC-7200, предназначен для подавления помех от системы зажигания двигателя автомобиля. Вы можете изменить степень подавления, также ширину импульсов (длительность подавления) в зависимости от текущих рабочих условий.

Высокостабильный выходной каскад

Прямой цифровой синтезатор частоты (DDS) трансивера обеспечивает идеальный сигнал передатчика и превосходное соотношение сигнал/шум. Система охлаждения выходного каскада с двумя вентиляторами гарантирует стабильную работу передатчика IC-7200, даже в условиях повышенного рабочего цикла.

Речевой ВЧ процессор

Цифровой ВЧ компрессор, встроенный в трансивер IC-7200, позволяет увеличить средний уровень речевой мощности вашего сигнала в режиме SSB. Даже при увеличении уровня компрессии схема DSP контролирует процесс обработки сигнала и обеспечивает максимальную его разборчивость.

Характеристики

Технические характеристики трансивера Icom IC-7200

Общие

Диапазон частот 0.03 – 60 МГц
Количество каналов 201
Вид модуляции USB, LSB, CW, RTTY(FSK), AM
Стабильность частоты ±0.5ppm
Потребляемый ток Tx: 22 A
Rx: 2 А
Питание 13.8 В ±15%
Диапазон рабочих температур -10°С...+60° С
Габариты 241 х 84 х 281 мм
Вес 5,5 кг

Передатчик

Выходная мощность SSB/CW/RTTY/FM: 100 Вт
AM: 40 Вт
Внеполосное излучение не менее 50 дБ
Подавление несущей не менее 50 дБ

Приемник

Чувствительность SSB/CW/RTTY 0,16 мкВ
AM AM: 2 мкВ
Избирательность дополнительного приемника AM: более 12 кГц (-6 дБ), менее 25 кГц (-60 дБ)
FM: более 12 кГц (-6 дБ), менее 20 кГц (-50 дБ)
Пороговая чувствительность не хуже 5,6 мкВ (SSB)
Избирательность SSB: 2,4 КГц/ -6 dB
CW: 500 Гц/ - 6 dB
AM: 6 КГц/ -6 dB
Подавление внеполосных излучений и зеркального канала более 70 дб

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Опции

Ручной микрофон

HM-36

HM-36





Настольные микрофоны

SM-50

SM-50

Динамический микрофон
SM-30

SM-30

Электретный микрофон
SM-27

SM-27

Электретный микрофон


Внешний динамик

SP-10

SP-10



Антенный элемент

AH-2b

AH-2b

Покрытие 7-54Мгц.





Выносная антенна

AH-710

AH-710

Покрытие 7-54МГц.





Антенные тюнеры

AH-4

AH-4

AT-180

AT-180





Автоматический антенный тюнер

AH-740

AH-740

Покрытие 2.5–30МГц (любительского диапазона).
AH-5NV

AH-5NV

Оптоволоконный кабель для монтажа антенны. Используется с AH-740.


CI-V Преобразователь

CT-17

CT-17







Линейный усилитель

IC-PW1

IC-PW1/EURO

(Используется с OPC-599)







Источник питания постоянного тока

PS-126

PS-126

13.8V/25A







Ручки

MB-116

MB-116







Ручка для переноски

MB-117

MB-117







Мобильный монтажный кронштейн

MB-118

MB-118







Переходные кабели

OPC-599

OPC-599

OPC-2321

OPC-2321





IP Панель управления

RS-BA1

RS-BA1







Icom IC-718

Трансивер ICOM IC-718













Описание

Популярный трансивер ICOM IC-707 выпускался более 4 лет и завоевал широкое признание во всем мире. Новая модель ICOM IC-718 воплотила в себе все последние технологические достижения, что позволило фирме ICOM улучшить качество приема сигналов при сохранении прежних габаритов и веса. Главные особенности этой модели - невысокая цена и простота в работе.

Все основные режимы работы. Возможна работа со всеми (USB, LSB, CW, RTTY(FSK) и AM) видами модуляции. В трансивере можно установить один дополнительный кварцевый фильтр по 2-й ПЧ.

Отличные характеристики приемника. Приемник IC-718 перекрывает диапазон частот 500 кГц - 30 МГц. Качество приема также можно повысить за счет сдвига ПЧ (IF-shift) и регулируемой расстройкой (RIT). Возможности трансивера расширяют предусилитель 10дб и ВЧ аттенюатор (20дб).

Простота и удобство управления. Минимальное количество кнопок с возможностью их блокировки. Каждая кнопка (кроме цифровой клавиатуры) имеет только одну функцию. Новая функция переменного шага (auto tuning steps) позволяет увеличивать или уменьшать шаг в зависимости от скорости вращения ручки настройки. Использование специального регистра памяти (band stacking register) позволило для каждого диапазона запоминать не только шаг настройки и вид модуляции, но и установки аттенюатора и предусилителя. Два перестраиваемых генератора (VFO) обеспечивают работу в SPLIT-режиме.

Встроенный VOX повышает удобство работы с настольным микрофоном или гарнитурой.

Микрофонный (речевой) компрессор. Уменьшение динамического диапазона звукового сигнала позволяет повысить дальность связи. Уровень сжатия речи регулируется.

Дополнительный высокостабильный генератор CR-338 обеспечивает стабильность частоты . 0.00005% в диапазоне температур -30...+60. С

Схема подавления импульсных помех (NOISE BLANKER).

Хорошая система охлаждения. Стабильные характеристики при любой мощности обеспечивают литой алюминиевый каркас и бесшумный вентилятор.

Великолепное качество звука обеспечивает большой громкоговоритель на передней панели.

Дополнительный DSP модуль UT-106.

101 ячейка памяти, включают в себя: 99 ячеек обычной памяти, 2 ячейки для границ сканирования.

Компьютерный интерфейс (формат CI-V).


Характеристики

Технические характеристики трансивера Icom IC 718

Общие

Диапазон частот Передача: 1,8-28-29,7 МГц
Прием: 0,03-30 МГЦ
Количество каналов 100
Вид модуляции LSB, USB, CW, RTTY, AM
Стабильность частоты не хуже ±200 Гц
Потребляемый ток Tx: 20 A
Rx: 2 А
Питание 13.8 В ±15%
Диапазон рабочих температур -10°С...+60° С
Габариты 240х95х239мм
Вес 3,8кг

Передатчик

Выходная мощность SSB/CW/RTTY: 2-100 Вт
AM: 2-40 Вт
Внеполосное излучение - 40 дБ
Подавление несущей не менее 40 дБ

Приемник

Чувствительность SSB/CW/RTTY: 0,16 мкВ
AM: 2 мкВ
Пороговая чувствительность не хуже 5,6 мкВ (SSB)
Избирательность SSB/CW/RTTY: 2,1 КГц/ -6 dB
4,5 КГц/ -60 dB
AM: 6 КГц/ -6 dB
20 КГц /-40 dB
Подавление внеполосного излучения и побочных каналов более 70 дб

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Опции

Ручной микрофон

HM-36

HM-36





Настольные микрофоны

SM-50

SM-50

Динамический микрофон
SM-30

SM-30

Электретный микрофон
SM-27

SM-27

Электретный микрофон


Внешний динамик

SP-23

SP-23



Антенный элемент

AH-2b

AH-2b

Покрытие 7-54МГц.





Антенный тюнер

AH-4

AH-4

AT-180

AT-180





Складная дипольная антенна

AH-710

AH-710







Автоматическая антенна

AH-740

AH-740

Покрытие 2.5–30МГц (любительский диапазон).
AH-5NV

AH-5NV

Стекловолокольный элемент для монтажа антенны используется с AH-740.Покрытие 2.2–30МГц (любительский диапазон) с AH-740.


Фильтры

FL-52A

FL-52A

FL-53A

FL-53A

FL-222

FL-222

FL-257

FL-257

Высокостабильный генератор

CR-338

CR-338

Стабильность частоты: ± 0.5ppm







DSP Модуль

UT-106

UT-106

(Устанавливается в зависимости от версии)







CI-V Преобразователь

CT-17

CT-17







Линейный усилитель

IC-PW1

IC-PW1/EURO

(Используется с OPC-599)







Ручка для переноски

MB-23

MB-23







Кабели переходники

OPC-599

OPC-599

OPC-2321

OPC-2321

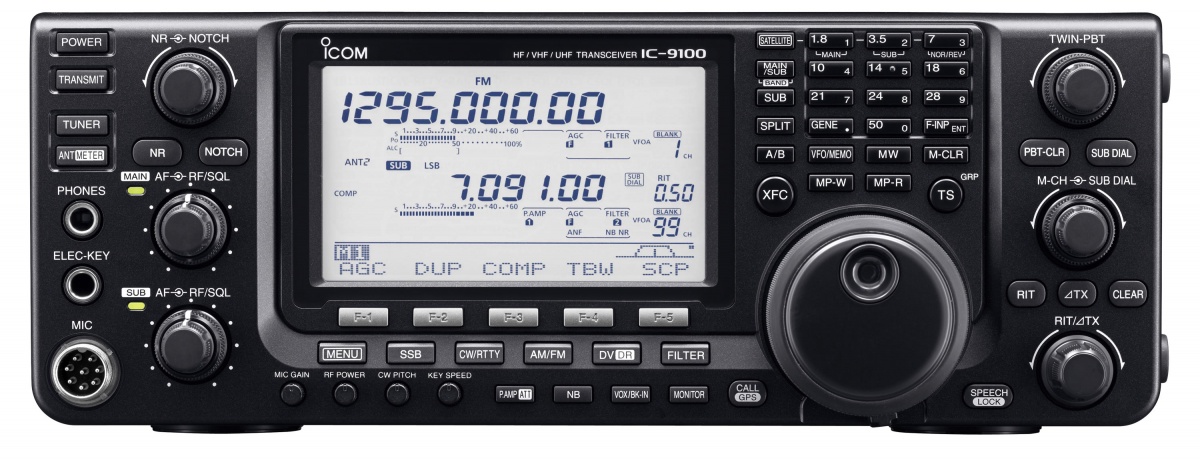

Icom IC-9100

ic-9100









Описание

IC-9100 - воплощение передовых технологий ICOM в компактном корпусе, это КВ/УКВ трансивер типа все-в-одном. Универсальная радиостанция которая перекрывает большенство любительских диапазонов и режимов, а также предоставляет широкий функционал. На этом трансивере вы можете проводить DX QSO, RTTY, D-STAR DV, связь через спутник и тд.

ux9100bandunit

Диапазон от КВ до 1200МГц в одном трансивере

IC-9100 полностью перекрывает КВ+50, 144, 430/440 любительские диапазоны в нескольких режимах работы. Установив дополнительный модуль UX-9100 на 1200МГц, вы можете начать работу немедленно и в этом диапазоне.

Два независимых приемника

IC-9100 имеет два независимых приемника в одной радиостанции, и может принимать два сигнала одновременно, на разных диапазонах. Кроме того, многие функции работают независимо, суб-тоны, шумоподавитель, громкость и тд.

Спутниковый режим

satellitemodedisplay

В спутниковом режиме синхронизируется частота передатчика и частота приёмника, а также отслеживается изменение одной из частот. Эта функция работает и в реверсе. Компенсация эффекта Доплера может быть легко включена. В памяти можно хранить 20 алфавитно-цифровых спутниковых частот, режимов работы и других параметров сигнала, для быстрой настройки.

Дополнительный D-STAR DV (цифровая связь для радиолюбителей)

ut112dstarunit

Дополнительный модуль UT-121 обеспечивает режим D-STAR DV. Это цифровой режим для голосовой связи и низкоскоростной передачи данных. Связка D-STAR репитеров через интернет, позволяет общаться практически в любом месте. В дополнение к диапазонам 144, 1200 и 430МГц, режим D-STAR DV может быть использован на 28МГц и 50МГц, в симплексном режиме.

  • Режим D-STAR DR позволяет работать через D-STAR ретрансляторы
  • Возможны GPS-функции (нужен внешний приемник GPS)
  • Функция ответа в одно касание
  • Цифровой вызов конкретного позывного
  • Запись поступившего вызова
  • Автоматическое отображение полученного сообщения

RTTY демодулятор и декодер

 Встроенный RTTY демодулятор и декодер позволяет сразу же читать тексты передаваемые в режиме RTTY, на дисплее. Никаких внешних дополнений или компьютер не требуется. Встроенный индикатор настройки позволяет настроиться точно на телетайпный сигнал.

Широкие возможности для CW

Все перечисленные ниже телеграфные возможности уже имеются в IC-9100:

  • 4 ячейки памяти, до 70 символов в каждой
  • Многофункциональный электронный ключ с регулируемой скоростью манипуляции (6-48wpm), соотношений точка-тире и полярности
  • Возможность слушать эфир в паузах, во время передачи

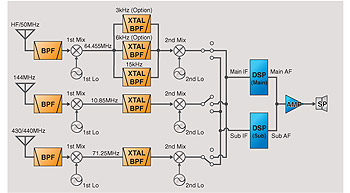

Супергетеродин с двумя преобразованиями

В последних моделях дорогих трансиверов, ICOM использует две ПЧ (три ПЧ используется только для диапазона 1200МГц), Первая ПЧ аналоговая, вторая ПЧ цифровая. Так сделано в IC-9100. Отказ от лишних электронных схем в IC-9100, позволил улучшить внутриполосную характеристику IMD.

superheterodyne

+30дБм для точки пересечения третьего порядка

Использование передовых методов проектирования ICOM, позволили добиться в IC-9100 IP3 = +30дБм на КВ диапазонах. В УКВ диапазонах, в IC-9100 параметр IP3 также улучшен, по сравнению с предыдущими моделями.

Три фильтра в первой ПЧ (3/6/15кГц) для КВ+50МГцif filters

IC-9100 поставляется с одним встроенным фильтром шириной 15кГц в первой ПЧ, вы можете добавить ещё два дополнительных фильтра (3кГц FL-431 и 6кГц FL-430). Изменяя ширину первой ПЧ в зависимости от режима работы, можно эффективно защитить полезный сигнал от соседних внутриполосных помех. Фильтр шириной 3кГц в первой ПЧ, особенно эффективен для CW и SSB режимов.

Встроенный антенный тюнер для КВ+50МГцbuiltinantenna

 Внутренний антенный тюнер автоматически настраивается по минимальному КСВ во всех КВ и 50МГц диапазонах. Как только вы начинаете передачу, тюнер может мгновенно настроиться на частоту с помощью встроенной в памяти. Он помнит установки при которых был достигнут минимальный КСВ. Вы можете отключить тюнер.

Антенные разъемы

На задней панели есть два антенных разъема для КВ и 50МГц, с автоматическим селектором антенны, и по одному разьёму для 144МГц, 430МГц и 1200МГц.

Высокая стабильность частоты

Встроенный кварцевый генератор обеспечивает стабильность частоты ±0.5ppm в широком диапазоне температур (от 0°C до +50°С). Это позволяет работать долгое время в таких цифровых режимах как RTTY, SSTV, PSK и других.

На КВ+50МГц и на144МГц 100Вт, 75Вт на 430МГц

IC-9100 использует высокоэффективный усилителей мощности и большой радиатор, обеспечивающий стабильную выходную мощность, даже во время длительных периодов работы.

32-разрядный DSP с плавающей точкой и 24-битный АЦП/ЦАП преобразователь

Сердцем IC-9100 является проверенный 32-битный DSP процессор, выполняющий операции с плавающей точкой и 24-битный АЦП/ЦАП преобразователь. Это мощное сочетание поддерживает многие функции цифровой обработки, такие как модуляция/демодуляция, ПЧ фильтры, двойной PBT, AGC, подавитель шума, ручной и автоматический фильтр, речевой компрессор, RTTY демодулятор/декодер и другие функции.

AGC управление

Цифровые фильтры ПЧ, автоматический режекторный фильтр и другие цифровые функции включены в управление цепи АРУ в блоке DSP. AGC эффективно работает для полезного сигнала и уменьшает его блокирование сильными соседними сигналами находящимися в полосе пропускания фильтра. Изменение времени АРУ (низкая, средняя и быстрая) дают гибкость и скорость, необходимые для комфортного приёма сигналов.

Цифровой ПЧ фильтр

DSP установленный в IC-9100 позволяет вам "построить свой собственный" цифровой ПЧ фильтр. Вы можете быстро выбрать ширину и форму фильтра так чтобы улучшить приём редкой DX станции. Память хранит три последние созданные фильтра и вы можете использовать их мгновенно, это большая помощь в соревнованиях или других сложных условиях приёма.

Двойной PBT и сдвиг ПЧ

После создания своего собственного цифрового ПЧ фильтра, вы можете использовать цифровые настройки PBT, чтобы выдавить помеху за пределы полосы пропускания ПЧ и тогда вы будете четко слышать слабый сигнал.

Noise reduction (подавление шума)

16-ступенчатый шумоподавитель может значительно повысить отношение сигнал-шум приемника, что обеспечивает чистый, ясный звуковой сигнал, который поможет вам провести связь в сложных условиях.

Noise Blanker (подавление импульсных помех)

Цифровой Noise Blanker снижает уровень импульсных помех, таких как система зажигания в двигатели автомобиля. Noise Blanker обеспечивает значительное уменьшение импульсных помех, он позволяет изменять уровень подавления, а также продолжительность задержки реакции на помеху.

Режекторный фильтр

Ручной режекторный фильтр управляется от DSP имеет чрезвычайно резкие характеристики и обеспечивает затухание более чем 70дБ. Режекторный фильтр выбирается из 2-х типов, что позволяет вам выбрать подходящую ширину фильтра и режим работы. Он устраняет несущие не влияя при этом на АРУ. Кроме того, автоматический режекторный фильтр отслеживает и устраняет две или более помех одновременно, это могут быть несущие или тоны от цифровых сигналов.

Многофункциональный жидко-кристаллический дисплей

На большом, многофункциональном ЖК-дисплее отображается частота, название канала из девяти символов, номер канала, многофункциональный измеритель (S-метр, мощность, КСВ и уровень ALC) как для основной частоты так и для дополнительной. Матричная часть ЖК-дисплея отображает следующие данные:

  • Имя канала
  • Назначение функциональных клавиш
  • Панорамный индикатор
  • RTTY декодер
  • Содержимое памяти ключа
  • Графический КСВ
  • D-STAR позывной, сообщения, DR лист
  • GPS информация о местоположении

До 424 каналов памяти

Каждый диапазон (КВ+50МГц, 144МГц, 430МГц и 1200МГц), имеет в общей сложности 99 каналов памяти для хранения частот, режима и других данных. IC-9100 имеет 6 специальных ячеек для задания участков сканирования и ячейку для вызывной частоты в каждом диапазоне.

USB-разъем для подключения компьютерного управления IC-9100 имеет стандартный USB разъем B типа, который может быть подключен к ПК. Это позволяет управлять модуляцией, звуком, RTTY демодулятором и CI-V командами с помощью кабеля USB. Кроме того, обычный CI-V разьём, для команд дистанционного управления встроен в IC-9100.

Программа CS-9100

При использовании дополнительной программы CS-9100, с компьютера можно полностью управлять трансивером (память, диапазоны, DR лист, D-STAR, GPS) и легко редактировать установки с ПК. Для подключения к компьютеру требуется только USB кабель.

Дополнительный порт RS-BA1 для IP-программного обеспечения и дистанционного управления

Дополнительная программа RS-BA1 позволяет использовать IC-9100 из другой комнаты через домашнюю сеть, или даже из удаленного места, через интернет. RS-BA1 работает на компьютере и имеет низкую задержку голоса.

Прочее

  • Встроенный голосовой синтезатор проговаривает частоту, режим работы, показания S-метра
  • Программируемый пользователем звуковой сигнал края диапазона (может быть отключен)
  • VSC (Voice Squelch Control) функция
  • AFC функция (для FM/DV режимов)
  • Речевой компрессор
  • Микрофонный эквалайзер и регулируемая полоса пропускания
  • Два предусилителя для КВ: УВЧ1: с низким усилением и УВЧ2: с высоким усилением
  • Аттенюатор -20дБ
  • CTCSS/DTCS кодер и декодер
  • Функция быстрого блокирования частоты
  • Независимая расстройка приёмника и передатчика до ±9.999кГц
  • Эквалайзер в приёмнике
  • Синхронная настройка SSB/CW автоматически сдвигает частоту при переключении между LSB/USB режимами
  • Шаг синтезатора 1Гц
  • Сканирование памяти, выборочное сканирование памяти, выбор режима сканирования
  • Автоматическая настройка шага перестройки
  • Передача данный со скоростью 9600bps
  • Управление внешним тюнером AH-4
  • Работа через ретранслятор

Характеристики

Технические характеристики трансивера Icom IC-9100

Общие

Диапазон частот Прием:

0.03–60/136–174/420–480 МГц (С модулем UX-9100 дополнительно 1240.000–1320 МГц)

Передача: 1.8-29.7/50–54/144–148/430–450 МГц (С модулем UX-9100 дополнительно 1240.000–1300 МГц)
Количество каналов 338
Вид модуляции USB, LSB, CW, RTTY, AM, FM
Стабильность частоты Менее чем ±0.5ppm через 5 минут после включения питания (0?C to +50?C)
Потребляемый ток Tx: 24 A
Rx: 4,5 А
Питание 13.8 В ±15%
Диапазон рабочих температур -10°С...+60° С
Габариты 315?116?343 мм
Вес 11 кг

Передатчик

Выходная мощность HF/50 МГц 2-100 Вт (AM: 2-30 Вт)
144 МГц 2-100 Вт
430 МГц 2-75 Вт
1200 МГц 1-10 Вт (С модулем UX-9100)
Внеполосное излучение HF : Менее чем –40 дБ
50/144/430 МГц: Менее чем –60 дБ
1200 МГц† : Менее чем –50 дБ
Подавление несущей не менее 40 дБ

Приемник

Чувствительность

SSB, CW :
(10 дБ С/Ш) В полосе=2.4 кГц

0.16 мкВ (1.80–29.99 МГц)
0.13 мкВ (50.0–54.0 МГц)
0.11 мкВ (144/430/1200 МГц)

AM: (10 дБ С/Ш)
В полосе=6 кГц
12.6 мкВ (0.5–1.799 МГц)
2.0 мкВ (1.80–29.99 МГц)
1.6 мкВ (50.0–54.0 МГц)
FM (12 дБ SINAD)
В полосе=15 кГц
0.5 мкВ (28.0–29.7 МГц)
0.32 мкВ (50.0–54.0 МГц)
0.18 мкВ (144/430/1200† МГц)

Чувствительность шумоподавителя
*1 - Предусилитель 1 включен.
*2 - Предусилитель 2 включен.

HF SSB : Менее 5.6 мкВ*1
FM : Менее 0.3 мкВ*1
50 МГц SSB : Менее 5.6 мкВ*2
FM : Менее 0.3 мкВ*2
144/430 МГц SSB : Менее 1.0 мкВ
FM : Менее 0.18 мкВ
1200 МГц SSB : Менее 1.0 мкВ
FM : Менее 0.18 мкВ
Избирательность SSB (В полосе: 2.4 кГц) Более 2.4 кГц/–6 дБ
Менее 3.4 кГц/–40 дБ
CW (В полосе: 500 Гц) Более 500 Гц/–6 дБ
Менее 700 Гц/–40 дБ
RTTY (В полосе: 500 Гц) Более 500 Гц/–6 дБ
Менее 800 Гц/–40 дБ
AM (В полосе: 6 кГц) Более 6.0 кГц/–6 дБ
Менее 10.0 кГц/–40 дБ
FM (В полосе: 15 кГц) Более 12.0 кГц/–6 дБ
Менее 22.0 кГц/–40 дБ
Подавление внеполосных излучений и зеркального канала HF/50 МГц более 70 дб
144/430 МГц более 60 дб
1200 МГц более 50 дб

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Опции

HF+50МГц 1kW Линейный усилитель

IC-PW1

IC-PW1/EURO

(Использутся с OPC-599)


Источник питания постоянного тока

PS-126

PS-126

13.8В/25A
(4-х контактный коннектор)


Внешний динамик

SP-23

SP-23



Настольные микрофоны

SM-50

SM-50

Динамический микрофон
SM-30

SM-30



Ручной микррофон

HM-36

HM-36



CI-V Преобразователь

CT-17

CT-17



HF+50МГц Автоматический антенный тюнер

AH-4

AH-4



Автоматическая антенна

AH-740

AH-740

Покрытие 2.5–30МГц (любительский диапазон).
AH-5NV

AH-5NV

Стекловолокольный элемент для монтажа антенны используется с AH-740.Покрытие 2.2–30МГц (любительский диапазон) с AH-740.


Антенный элемент

AH-2b

AH-2b



Кабели переходники

OPC-599

OPC-599

OPC-2321

OPC-2321



Кабели для передачи данных

OPC-1529 R

OPC-1529R

OPC-2218LU

OPC-2218LU

USB


1200МГц диапазонный блок

UX-9100

UX-9100



D-STAR Модуль

UT-121

UT-121



Фильтры

FL-430

FL-430

6kHz 1st IF FILTER
FL-431

FL-431

3kHz 1st IF FILTER


IP Панель управления

RS-BA1

RS-BA1



Icom IC-7100

ic-7100

















Описание

Интуитивно понятное меню и сенсорный экран

Совместное использование инновационного интерфейса и сенсорного экрана обеспечивает быструю и плавную настройку, редактирование различных функций, а также работу с ячейками памяти. Если необходимо, например, изменить рабочий диапазон частот, нужно всего лишь нажать частоту на дисплее, после чего на нем появится группа клавиш, и останется только выбрать диапазон. Прикосновением к многофункциональным индикаторам на дисплее можно сменить параметр, который будет отображаться на экране.
Ввод частоты или редактирование каналов памяти никогда не было таким простым. При помощи клавиатуры, отображаемой на сенсорном экране, можно вводить буквенно-цифровые символы легко и быстро.

Панель управления трансивером

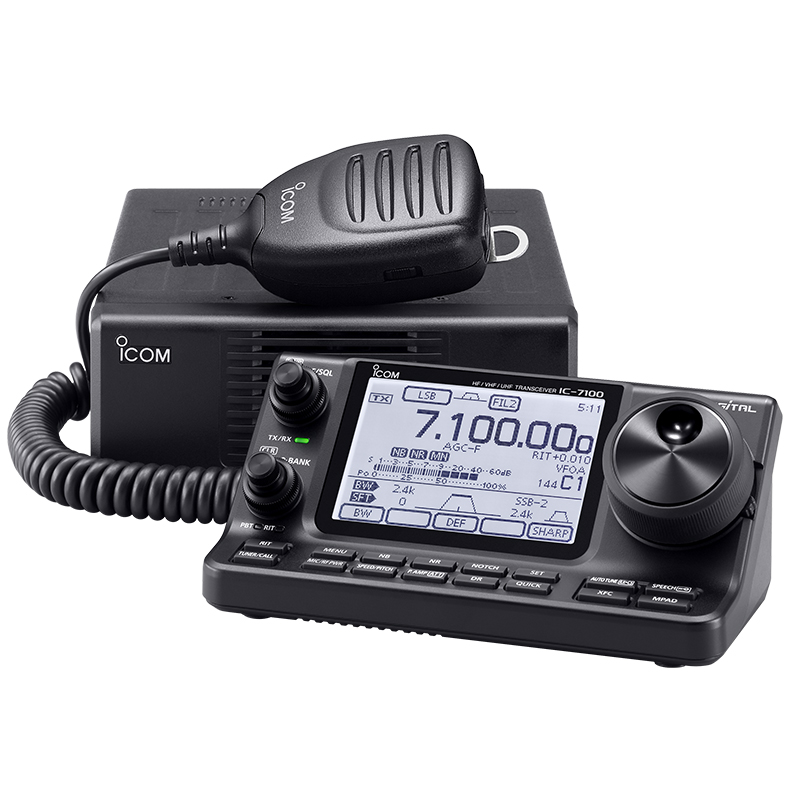

На панели управления трансивером расположен удобный, большой, многофункциональный, резистивный сенсорный экран, который реагирует на прикосновения даже в перчатках. Размеры экрана - 48,6 х 75,9 мм. Для большего удобства панель расположена под углом и имеет компактные размеры, что позволяет эксплуатировать трансивер, как в автомобиле, так и дома на рабочем столе.
При помощи опционального кронштейна MBF-1 панель управления трансивером можно легко установить под наиболее подходящим углом наклона и поворота. А при помощи опционального кабеля OPC-2254 можно разнести панель управления и основной блок трансивера на расстояние до 5м.

КВ/50/144/430МГц

Трансивер Icom IC-7100 позволяет работать на всех любительских коротковолновых диапазонах, а также на диапазонах 50МГц, 144МГц и 430МГц всеми видами излучений, при этом выходная мощность трансивера составляет 100 ватт на КВ и 50МГц, а также 50 ватт на 144МГц и 35 ватт на 430МГц.

DSP трансивера Icom IC-7100

Высокопроизводительный 32-разрядный процессор DSP с «плавающей точкой» эффективно обрабатывает сигналы, а также добавляет дополнительные функции, такие как: цифровой фильтр ПЧ, шумоподавление, автоматическая настройка на частоту станции в режиме CW и т.д. Данные функции работают на всех КВ и УКВ диаппазонах.
Одной из новых функций трансивера является совместная работа DSP и автоматической регулировки усиления. Может быть установлена медленная, средняя или быстрая регулировка усиления. Кроме того, можно выключить функцию автоматической регулировки усиления. Данные установки доступны для каждого режима работы.

D-STAR (Digital Voice + Data)

Трансивер IC-7100 готов к работе в режиме D-STAR (Digital Smart Technology for Amateur Radio) – в режиме цифровой передачи голоса и низкой скорости передачи данных (режим DV).

Режим работы DR (D-STAR репитер)

Инженеры фирмы Icom постарались максимально упростить работу в режиме D-STAR, поэтому даже начинающий работать данным видом модуляции радиолюбитель сможет быстро и легко разобраться в принципах работы этого режима.
Кроме того, с опциональным GPS-приемником, либо вводя данные о местоположении вручную через внутреннюю базу трансивера возможен поиск данных о ближайших D-STAR репитерах.

Слот карты памяти SD для сохранения данных

В трансивере IC-7100 установлен слот для карты памяти формата SD. На карте памяти можно хранить различную информацию: голосовые сообщения, каналы памяти, сведения о D-STAR ретрансляторах и другие личные настройки, которые могут быть сохранены и загружены с нее впоследствии в любой момент.

Удаленное управление трансивером

Дополнительный комплект программного обеспечения RS-BA1 позволяет управлять трансивером IC-7100 с удаленного ПК по локальной домашней сети или через сеть интернет.

Встроенные кодер и декодер RTTY

Встроенный декодер RTTY позволяет мгновенно читать сообщения на дисплее трансивера. В радиостанции имеется 8 ячеек памяти для записи стандартных RTTY сообщений, необходимых для проведения связей. В каждой из таких ячеек можно записать до 70 символов.

Другие особенности трансивера IC-7100

  • Возможность прослушивать частоту в паузах работы в режиме CW;
  • Режим реверса в CW;
  • Автоматическая настройка на частоту CW станции;
  • Дополнительный многофункциональный микрофон HM-151;
  • Возможность отображать на графическом дисплее уровень КСВ, а также результаты сканирования частоты;
  • Управляемый DSP ВЧ-компрессор передаваемого сигнала;
  • Функция голосовой памяти;
  • Многофункциональный измеритель;
  • 1405 ячеек памяти: 495 обычных, 4 вызывных, 6 для установки границ сканирования, а также 900 ячеек для записи частот репитеров в режиме DR;
  • 4 ячейки для голосовых сообщений;
  • Высокая стабильность частоты ± 0.5 ppm;
  • Функция автоматического ответа (только в режиме D-STAR);
  • Цифровой шумоподавитель по позывному сигналу или по цифровому коду (только в режиме D-STAR);
  • Выход ПЧ 12 кГц для SDR приложений на компьютере.

Характеристики

Технические характеристики трансивера Icom IC-7100

Общие

Диапазон частот

Передача:
1.810–1.999 МГц
3.500–3.800 МГц
7.000–7.200 МГц
10.100–10.150 МГц
14.000–14.350 МГц
18.068–18.168 МГц
21.000–21.450 МГц
24.890–24.990 МГц
28.000–29.700 МГц
50.000–52.000 МГц
70.000–70.500 МГц
144.000–146.000 МГц
430.000–440.000 МГц

Прием: 0.03–199.999/400.000–470.000 МГЦ
Количество каналов 495 обычных, 4 вызывных канала, 6 каналов границ сканирования, 900 каналов D-STAR
Вид модуляции USB/LSB/CW/RTTY/AM/DV/FM/WFM (только прием)
Стабильность частоты ±0.5 ppm (от +0С до +50С)
Антенные разъемы SO-239
Потребляемый ток (Максимально) Тх 22 A
Rх 1.2A
Питание 13.8 В ±15%
Диапазон рабочих температур -10°С...+60° С
Габариты

Основной блок: 167?58?225 мм
Выносная панель: 165?64?78.5 мм

Вес

Основной блок: 2.3 кг
Выносная панель: 0.5 кг

Передатчик

Выходная мощность SSB/CW/RTTY/FM/DV:
КВ/50 МГц: 2–100 Ватт
70 МГц: 2–50 Ватт
144 МГц: 2–50 Ватт
430 МГц: 2–35 Ватт
AM:
КВ/50 МГц: 1–30 Ватт
70 МГц: 1–15 Ватт
Побочные излучения Менее -50 дБ (КВ), менее 63 дБ, (50 МГц)
Менее -60 дБ (70/144/430MГц)
Подавление несущей более 50 дБ
Подавление нежелательной боковой полосы более 50 дБ

Приемник

Чувствительность (HF: Preamp-1 ON, 50/70MГц: Preamp-2 ON, 144/430MГц: Preamp ON)
  0.5–1.8 MГц 1.8–29.995 MГц 50 MГц 70 MГц 144/430 MГц
SSB/CW (10дБ S/N) - 0.15 мкВ 0.12 мкВ 0.15 мкВ 0.11 мкВ
AM (10дБ S/N) 13 мкВ 2 мкВ 1 мкВ 1 мкВ 1 мкВ
FM (12дБ SINAD) 0.5мкВ (28–29.7MГц) 0.25 мкВ 0.25 мкВ 0.18 мкВ
DV (1% BER) 1мкВ (28–29.7MГц) 0.63 мкВ 0.63 мкВ 0.35 мкВ
WFM (12dB SINAD) - - - 10мкВ (76–108MГц)

Промежуточные частоты
SSB/CW/AM/FM/RTTY/DV
WFM

124.487 MГц, 455кГц, 36 кГц
134.732 MГц, 10.700 MГц

Селективность   Более чем Менее чем
SSB 2.4кГц/–6дБ 3.4кГц/–40dB
CW 500Гц/–6дБ 700Гц/–40dB
RTTY 500Гц/–6дБ 800Гц/–40dB
AM 6.0кГц/–6дБ 10кГц/–40dB
FM 12кГц/–6дБ 22кГц/–40dB
DV –50дБ
Подавление внеполосного излучения и побочных каналов Более 70 дБ (КВ / 50/70МГц), более 65 дБ (144/430МГц)
Мощность динамика 2 Вт

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Опции

HF+50МГц 1kW Линейный усилитель

IC-PW1

IC-PW1EURO

Требуется OPC-599.


Источник питания постоянного тока

PS-126

PS-126

13.8В/25A
(4-х контактный коннектор)


Внешний динамик

SP-35

SP-35



Настольные микрофоны

SM-50

SM-50

Динамический микрофон
SM-30

SM-30

Электретный микрофон


Ручной микрофон

HM-36

HM-36

HM-103

HM-103

Компактный
HM-151

HM-151

Микрофон Пульт дистанционного управления
HM-198

HM-198

CI-V Преобразователь

CT-17

CT-17



Автоматический антенный тюнер

AH-4

AH-4

Покрытие 3.5–54МГц с 7м (23 фута) или более проволочной антенной
AT-180

AT-180

Покрытие 1.8–54МГц


Автоматическая антенна

AH-740

AH-740

Покрытие 2.5–30МГц (любительский диапазон).
AH-5NV

AH-5NV

Стекловолокольный элемент для монтажа антенны используется с AH-740.Покрытие 2.2–30МГц (любительский диапазон) с AH-740.


Антенна

AH-2b

AH-2b

Покрытие 7–54МГц. Используется с AH-4.


Монтажные кронштейны

MB-62

MB-62

Мобильный кронштейн для основного блока.
MBF-1

MBF-1

Монтажная база для контроллера.
MBA-1

MBA-1

Кронштейн контроллера


Кабели управления

OPC-2253

OPC-2253

3.5м (11ft)
OPC-2254

OPC-2254

5м (16ft)


Кабель-адаптер

OPC-599

OPC-599

OPC-2321

OPC-2321

для AH-740
OPC-589

OPC-589



Кабели для передачи данных

OPC-1529 R

OPC-1529R

OPC-2218LU

OPC-2218LU

USB


Приложения для Android ™

RS-MS1A



Бесплатно скачать программное обеспечение можно с Google Play ™

IP Панель управления

RS-BA1

RS-BA1

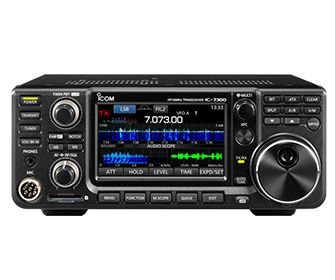

Icom IC-7300

Icom IC 7300

Описание

Инновационный КВ трансивер ICOM IC-7300
Старт продаж! Будь в первых рядах!

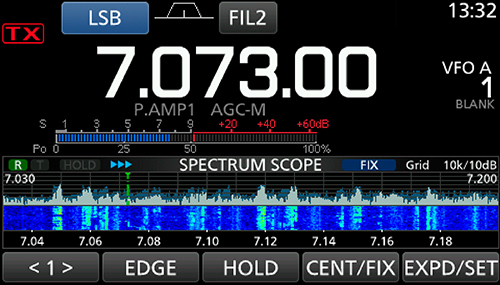

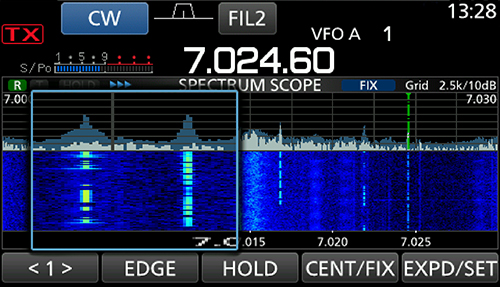

Высококачественный анализатор спектра реального времени
Теперь, серьезный анализатор спектра не является «привилегией» моделей топ-класса. Трансивер IC-7300 предлагает анализатор спектра реального времени с высочайшим разрешением. Такой анализатор спектра реального времени с функцией водопада гарантирует превосходные характеристики по разрешению, скорости развертки спектра и динамическому диапазону.

Возможности анализатора спектра реального времени:

Форма анализатора спектра FFT (Быстрое преобразование Фурье) Настройка опорного уровня сигнала Да (–20dB до +20dB)
Частотный пролет 5кГц – 1000 кГц Задержка индикации пиковых значений Да (10 сек., непрерывно)
Разрешение* 1 точка минимум (приблиз.) Усредненная индикация Да
Область индикации формы сигнала (Вертикальная ось) 80 dB (Отображаемая область) Сенсорный рабочий экран Да (Изменение частоты)
Настройка VBW Да

*Количество точек отображаемых при уровне сигнала 60 dB в момент приема одной несущей.

"Водопад" - встроенный режим анализатора спектра

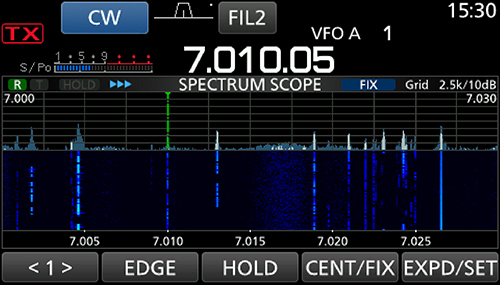

Отображение принимаемого сигнала в виде водопада, позволит не пропустить даже самый слабый сигнал.

IC 7300 1

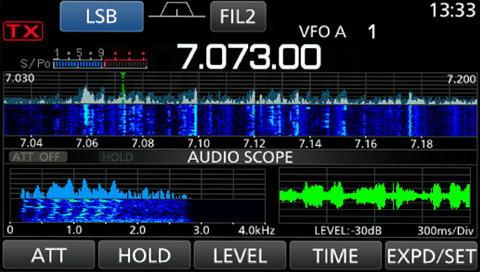

Анализатор спектра + водопад

IC 7300 2

Анализатор спектра + водопад (расширенный)

IC 7300 3

Увеличение изображения

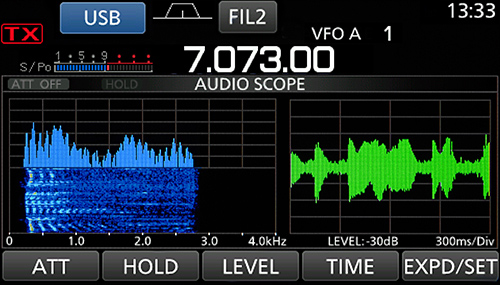

Встроенный анализатор передаваемого сигнала

IC 7300 4  IC 7300 5




Система прямой оцифровки ВЧ сигнала - первая в радиолюбительской практике*

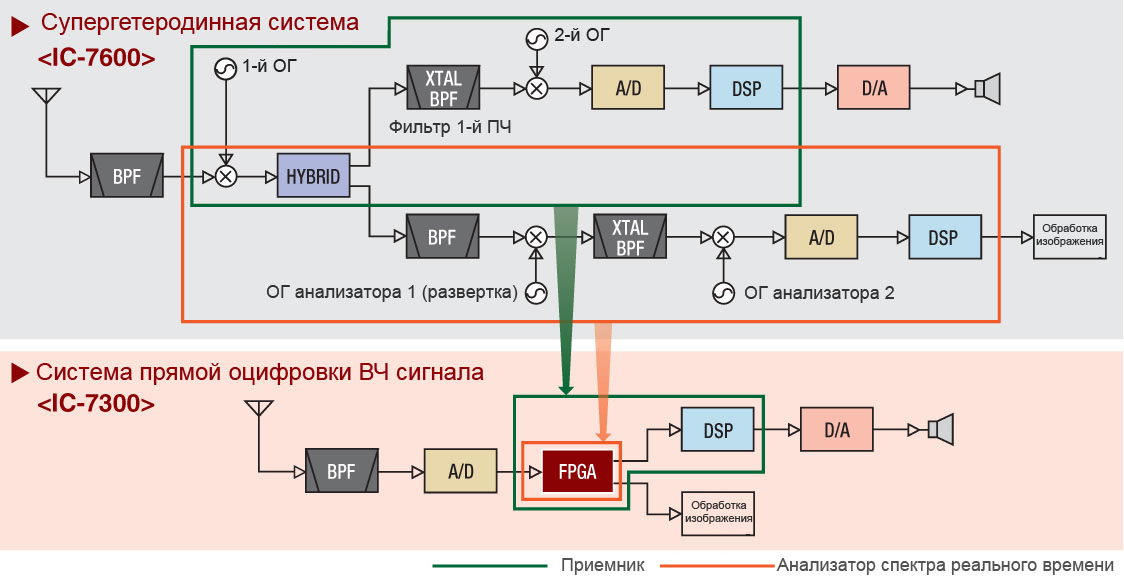

Вместо традиционной системы супергетеродинного приема, КВ трансивер ICOM IC-7300 использует систему прямой оцифровки ВЧ сигнала. Это первый радиолюбительский трансивер с такой схемотехникой. Подобная технология ранее использовалась только в трансиверах на основе программного обеспечения (SDR), а также в другом коммуникационном оборудовании. Большая часть ВЧ сигналов обрабатывается с помощью FPGA (Программируемой вентильной матрицы), что позволяет отказаться от физических устройств смешивания и фильтрации сигналов и предложить высокоэффективный анализатор спектра в компактном корпусе.

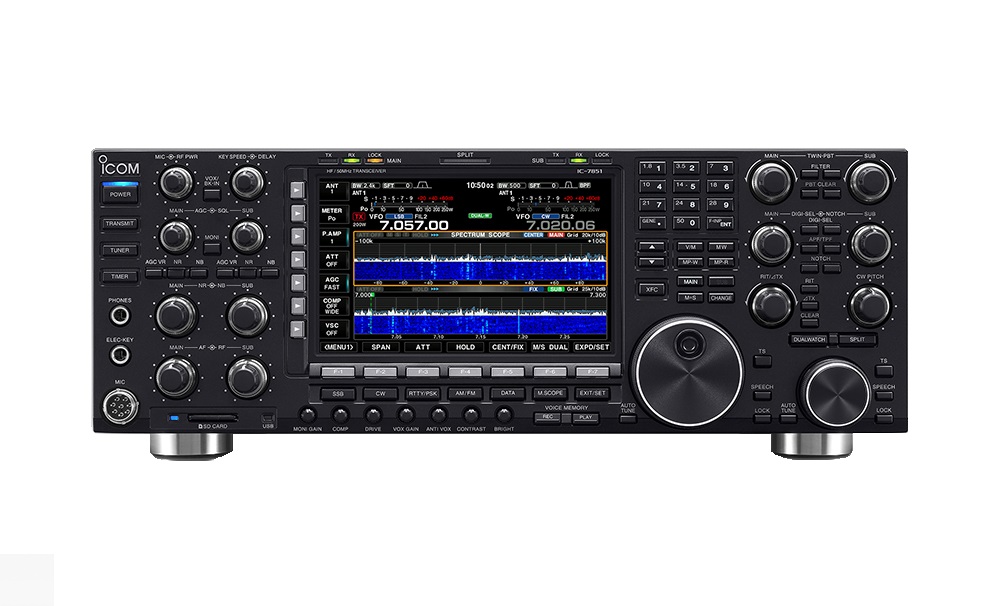

* По исследованиям компании ICOM среди крупнейших производителей радиолюбительского оборудования.

IC 7300 6

Первоклассные характеристики по уровню фазовых шумов
Отказ от ценовых и рабочих ограничений супергетеродинной системы и переход к прямой оцифровке ВЧ сигнала позволил реализовать идеально высокие характеристики по уровню фазового шума. В результате, по сравнению с моделью IC-7200, уровень фазовых шумов в IC-7300 был улучшен на 15 dB (при разносе частот в 1 кГц). Такие превосходные показатели уровня фазовых шумов снижают уровень помех, как в принимаемом, так и в излучаемом сигнале.

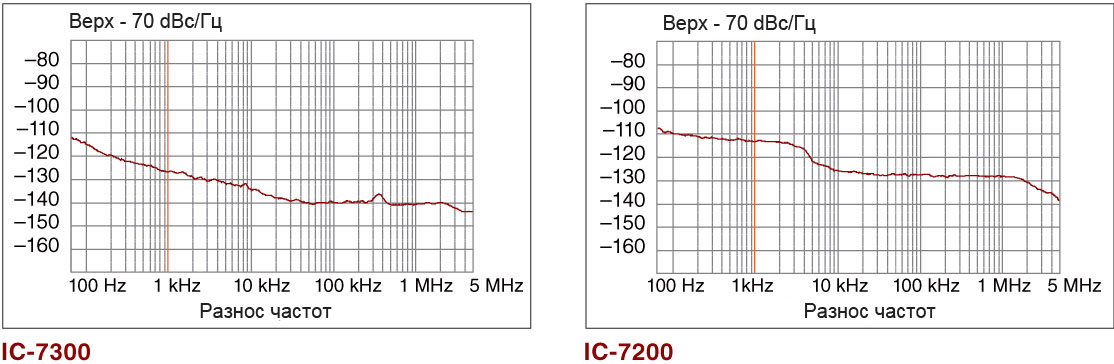

Сравнение характеристик уровня фазовых шумов

IC 7300 7

Большой сенсорный цветной TFT ЖК-дисплей
Трансивер ICOM IC-7300 снабжен большим цветным TFT ЖК-дисплеем, который может быть использован для сенсорных касаний. Такой, дружественный к пользователю интерфейс, гарантирует интуитивно понятную работу. Используя программную клавиатуру на сенсорном экране, вы легко сможете настроить необходимые функции и отредактировать содержимое ячеек памяти.

IC 7300 9

Управление водопадом

IC 7300 10

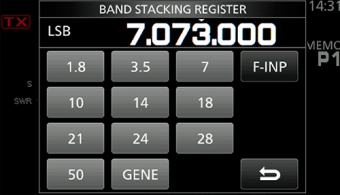

Переключение диапазонов

IC 7300 11

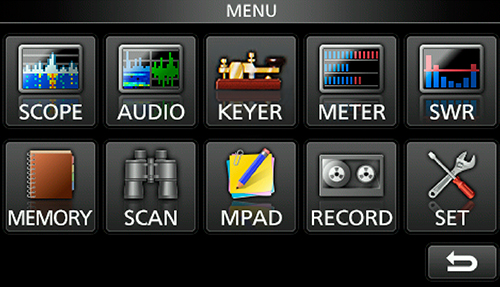

Визуальное отображение меню

IC 7300 12

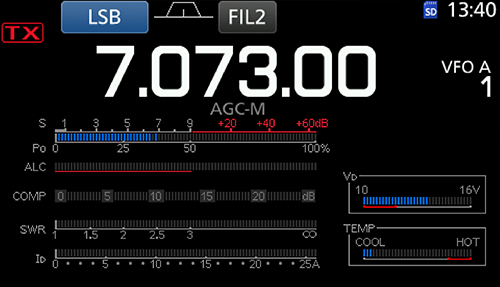

Мультиметр

IC 7300 13

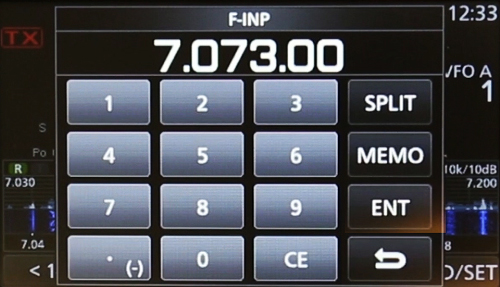

Прямой ввод частоты





Многофункциональный регулятор для эффективной работы
Если вы нажимаете многофункциональный регулятор, то пункты меню отображаются в правой части дисплея. Вы можете выбрать необходимый пункт касанием на экране и установить необходимое значение, вращая многофункциональный регулятор. Такая комбинация вращения регулятора и касания экрана упрощает и ускоряет работу с трансивером.

IC 7300 14

Встроенный автоматический антенный тюнер
Встроенный высокоскоростной автоматический антенный тюнер умещен в компактный корпус устройства - 240 (Ш) × 238 (Г) × 95 (В) мм. Вы легко можете носить трансивер с собой и использовать его в полевых условиях.

IC 7300 15

Встроенный слот для SD карты
Установив в трансивер опциональную SD карту (не поставляется с трансивером), вы сможете сохранять на нее много различных данных: запись эфира, изображение с экрана дисплея, лог RTTY, голосовые сообщения для передачи в эфир, установки функций трансивера для быстрого восстановления.

IC 7300 16

Превосходное качество звучания сигнала

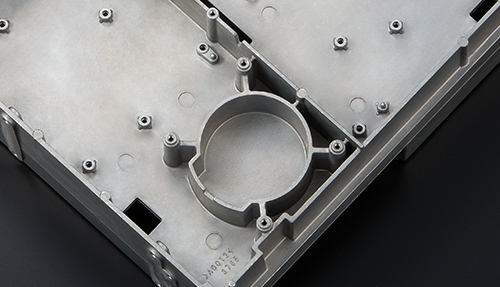

Новый встроенный громкоговоритель, для которого выделено достаточно места внутри шасси из литого алюминия, обеспечивает оптимальное качество звука.

IC 7300 17 IC 7300 18



Прочие функции:

  • Функция память голосовых сообщений;
  • Функции памяти CW и RTTY сообщений;
  • Функция журнала RTTY декодирования;
  • Функция захвата изображения экрана;
  • Разъем SD карты памяти;
  • Разъем USB для CI-V команд и входа/выхода аудио сигнала;
  • Система охлаждения с большим вентилятором;
  • Многофункциональное измерительное устройство
  • 101 канал памяти (99 обычных и 2 канала-границы сканирования);
  • Различные CW функции Цифровое снижение уровня помех;
  • 100 Вт выходной мощности в диапазонах КВ/50 МГц и 50 Вт выходной мощности в диапазоне 70 МГц (только в Европейской версии);
  • Виды излучения SSB, CW, RTTY, AM и FM.

Комплектация поставки трансивера ICOM IC-7300:

  • Трансивер;
  • Ручной микрофон HM-219;
  • Кабель питания;
  • Запасной предохранитель;
  • Инструкция по эксплуатации;
  • Упаковка.

Все указанные функциональные особенности, примеры экрана и технические характеристики могут быть изменены без предварительного уведомления.

Характеристики

Технические характеристики трансивера Icom IC-7300
Основные
Частоты приема Рабочие: 30 кГц - 74.800 МГц
Гарантированные: 500 кГц - 29.9999 МГц / 50.000 - 54.000 МГц
Частоты передачи 1.810 МГц - 1.825 МГц
1.9075 МГц - 1.9125 МГц
3.500 МГц - 3.575 МГц
3.599 МГц - 3.612 МГц
3.680 МГц - 3.687 МГц
3.702 МГц - 3.716 МГц
3.745 МГц - 3.770 МГц
3.791 МГц - 3.805 МГц
7.000 МГц - 7.200 МГц
10.100 МГц - 10.150 МГц
14.000 МГц - 14.350 МГц
18.068 МГц - 18.168 МГц
21.000 МГц - 21.450 МГц
24.890 МГц - 24.990 МГц
28.000 МГц - 29.700 МГц
50.000 МГц - 54.000 МГц
Виды модуляции SSB, CW, RTTY, AM, FM
Количество каналов

101 (99 обычных и 2 границы сканирования)

Сопротивление антенны 50 Ом
Количество антенных входов 1
Напряжение питания 13.8 Вольт ± 15% (постоянное)
Потребляемый ток 0.9 А (в режиме приема)
1.25 А (прием при максимальной громкости динамика)
21 А (передача на 100 Ватт мощности)
Заземление Отрицательное
Диапазон рабочих температур от -10°C до +60°C
Стабильность частоты ±0.5 ppm, (от -10°C до +60°C)
Размеры 240  × 95  × 238  мм
Масса 4.1 кг

Передатчик

Выходная мощность SSB, CW, RTTY, FM 2 -100 Ватт
AM 1-25 Ватт
Модуляция SSB: Балансная, AM: Мало-мощная, FM: Реактансная
Паразитное излучение 1,8-28 МГц -50 дБ или менее
50 МГц -63 дБ или менее
Подавление несущей частоты 50 дБ или более
Подавление внеполосных излучений 50 дБ или более
Сопротивление микрофона 600 Ом

Приемник

Тип приёмного тракта Прямая оцифровка супергетеродина
Промежуточная частота 36 кГц
Чувствительность SSB/СW (10 дБ сигнал/шум) 1.8 - 29.995 МГц: 0.15 мкВ
50 МГц: 0.12 мкВ
AM (10 дБ сигнал/шум) 0.5 - 1.8 МГц: 13.0 мкВ
1.8 - 29.995 МГц: 2.0 мкВ
50 МГц: 1.0 мкВ
FM (12 дБ SINAD) 28 - 29.7 МГц: 0.50 мкВ
50 МГц: 0.25 мкВ
Чувствительность шумоподавителя SSB 5.6 мкВ или менее
FM 0.3 мкВ или менее
Избирательность SSB (BW = 2.4 кГц) 2.4 кГц или больше / -6 дБ
3.4 кГц ниже / -40 дБ
CW (BW = 500 Гц) 500 Гц или больше / -6 дБ
700 Гц или менее / -40 дБ
RTTY (BW = 500 Гц) 500 Гц или больше / -6 дБ
800 Гц или менее / -40 дБ
АМ (BW = 6 кГц) 6.0 кГц или больше / -6 дБ
10 кГц или менее / -40 дБ
FM (BW = 15 кГц) 12.0 кГц или больше / -6 дБ
22 кГц или менее / -40 дБ
Аудио выход 2.5 Ватт (8 Ом, 1 кГц, 10% искажение)



Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.


Аксессуары

HF+50MHz 1kW HF Линейный усилитель

IC PW1

IC-PW1EURO

OPC-599 требуется.


ИСТОЧНИК ПОСТОЯННОГО ТОКА

PS-126

PS-126

13.8V DC, 25A max. выход.


ВНЕШНИЕ ДИНАМИКИ

SP-23

SP-23

4 аудио фильтра; порт для наушников Максим. потребляемая мощность: 5W
SP-33

SP-33

Деревянный корпус динамика. Максим. потребляемая мощность: 5W
SP-34

SP-34

4 аудио фильтра; порт для наушников Максим. потребляемая мощность: 5W
SP-35

SP-35

Компактный мобильный внешний динамик. Максимум. Потребляемая мощность: 7 Вт (2 м; 6.6ft кабель)
SP-35LКомпактный мобильный внешний динамик. Максимум. Потребляемая мощность: 7 Вт (6м; 19.7ft кабель)





НАСТОЛЬНЫЕ МИКРОФОНЫ

SM-50

SM-50

Динамический настольный микрофон
SM-30

SM-30

Компактный, легкий электретный настольный микрофон.


РУЧНОЙ МИКРОФОН

HM-219

HM-219



HF+50MHz Автоматический антенный тюнер

AH-4

AH-4

Антенный тюнер с автоматической настройкой


АНТЕННЫЙ ЭЛЕМЕНТ

AH-2b

AH-2b

Покрытие 7–54MHz.
Используется с AH-4.


АВТОМАТИЧЕСКИЙ АНТЕННЫЙ ТЮНЕР

AH-740

AH-740

Покрытие 2.5–30MHz (любительского диапазона). OPC-2321 требуется.
AH-5NV

AH-5NV

Стекловолокольный элемент для монтажа мобильного антенного элемента. для использования с AH-740. Охватывает 2.2-30MHz (любительского диапазона) с AH-740.


ДИПОЛЬНАЯ АНТЕННА

AH-710

AH-710

Покрытие 1.9–30MHz.


МОНТАЖНЫЙ КРОНШТЕЙН

MB-118

MB-118

Для монтажа радио в автомобиле.


CI-V CI-V ПРЕОБРАЗОВАТЕЛЬ

CT-17

CT-17

Для удаленного управления трансивером с компьютера, оснащенного RS-232C портом.


РУЧКА ДЛЯ ПЕРЕНОСКИ


MB-123



ПЕРЕХОДНИКИ

OPC-599

OPC-599

13-контактный разъем ACC с 7-, 8-контактный разъемы ACC
OPC-2321

OPC-2321

Контрольный кабель для соединения с AH-740 (6м)

OPC-420

Контрольный кабель для соединения с AH-4 (10m)


IP Удаленное управление

RS-BA1

RS-BA1

RC-28

RC-28

Для использования с RS-BA1.




Служба связи в органах внутренних дел МВД СССР и России
История организации, становления и развития службы связи в органах внутренних дел (милиции) МВД СССР и Российской Федерации
В
плоть до августа 1999 г. службы связи в системе МВД РФ как бы не существовало. В календаре памятных дат Министерства внутренних дел России не была обозначена дата создания службы связи в органах внутренних дел.
История МВД СССР и России с момента образования до наших дней подробно описана в серии лекций для сотрудников ОВД ("НКВД-МВД Российской Федерации", "Милиция Российской Федерации"). Но и в этих лекциях нет ни слова о службе связи несмотря на ее заслуги.
В лекции кандидата юридических наук А.И. Миронова "Научно-техническая и криминально - техническая служба МВД России" отмечено, что "в 1964 г. Министерство охраны общественного порядка РСФСР издает приказ об организации в органах внутренних дел республик оперативно-технических аппаратов. Отделения оперативной техники и связи были объединены с научно-техническими подразделениями в самостоятельные единые оперативно-технические отделы и отделения" (так называемые ОТО). Совместная работа в ОТО криминалистов и связистов продолжалась, ни много ни мало, 17 лет - вплоть до 1981 г.
Хочется рассказать о работе службы связи в органах внутренних дел до 1964 г., в период с 1964 по 1981 г. и после 1981 г.

Служба связи до 1964 г.
Немного истории. На основании ряда исторических документов установлено, что во время Великой Отечественной войны, а также в первые послевоенные годы органы НКВД и НКГБ неоднократно объединялись и разъединялись. В то время началось строительство автоматических телефонных станций (АТС) как непосредственно в аппарате МВД СССР, так и в органах внутренних дел столиц союзных республик, краевых и областных центрах. Например, в Челябинской области на момент образования Комитета Государственной безопасности (январь 1954 г.) и Министерства внутренних дел РСФСР (апрель 1955 г.) находилась в эксплуатации единственная АТС, размещенная на рабочих площадях УВД. Впоследствии КГБ, а кое-где и УВД построили свои станции. В первых АТС использовалась система машинного привода. Чуть позже появились АТС декадно-шаговой системы типа УАТС-49 с увеличенной емкостью станции. С годами емкость АТС наращивалась.
Быстрый рост потребностей народного хозяйства СССР в передаче различных видов сообщений требовал постоянного развития и совершенствования средств связи. Особенно большое значение приобретают средства связи в период научно-технической революции, когда значительно возрастает объем передаваемой информации.
Развитие радиосвязи в различных отраслях народного хозяйства СССР началось в 40-х годах ХХ в. и получило свое продолжение во второй половине 50-х годов. Сейчас трудно найти предприятие, организацию или службу, где не применяются средства подвижной радиосвязи.

Первые поколения радиостанций
Д
о 1957 г. радиосвязь в ОВД (милиции) отсутствовала.
В 1957-1960 гг. для более широкого применения в различных отраслях народного хозяйства СССР, в том числе и в органах внутренних дел, по заданию правительства на базе войсковых радиостанций Р-105 (Р-109) были разработаны ультракоротковолновые (УКВ) радиостанции (РС) первого поколения. В 1957-1958 гг. в ОВД поступили абонентские радиостанции (АРС), которые обеспечивали связь подвижных объектов с центральной радиостанцией (ЦРС).
В начале 60-х годов Управление электротехнической и приборостроительной промышленности СССР начало выпускать и поставлять в ОВД ультракоротковолновые радиостанции второго поколения типа "МАРС" (стационарные, мобильные) и "УРАН" (переносные).
В это же время был организован методический центр для ознакомления сотрудников подразделений с краткими техническими характеристиками радиостанций первого и второго поколений.

Центральная радиостанция
УКВ с частотной модуляцией. Предназначалась для служебной связи с радиостанциями типа АРС. Конструктивно выполнена в виде стойки.
- Питание - от электросети напряжением 220 В.
- Антенна типа "штырь" длиной 1,8 м с соединительным кабелем длиной 35 м.
- Выходная мощность передатчика - 40 Вт.
- Габариты - 1070х575х200 мм.
- Масса - 100 кг.

Автомобильная УКВ-радиостанция
Радиостанция типа АРС выпускалась Воронежским радиозаводом в двух вариантах: АРС-1 и АРС-2.
Автомобильная УКВ-радиостанция с частотной модуляцией и механическим полудуплексом предназначена для служебной связи экипажа автомашины с центральным диспетчерским пунктом (дежурной частью подразделения), оборудованным радиостанцией типа ЦРС. Радиостанция выполнялась на радиолампах типа 12Ж 1Л, ГУ-32.
АРС в комплекте с ЦРС обеспечивала беспоисковую и бесподстроечную симплексную связь на одной частоте в любое время года и суток; в условиях крупного города - в радиусе 25-30 км, на стоянке и в движении.
Радиостанции выполнялись для установки в автомобилях ЗИС-110, ЗИМ, "Победа".
Блок приемопередатчика на легковых автомашинах размещался в багажнике, на грузовых - в кузове.
- Питание - от аккумулятора автомашины напряжением 12,6 В.
- Антенна типа "штырь" длиной 1,8 м, устанавливалась на крыше автомобиля.
- Выходная мощность передатчика - 8 Вт.
- Диапазон рабочих температур от - 40 до + 500 С.
Радиостанциями оснащались в первую очередь автомашины дежурных частей ОВД, ГАИ, патрульно-постовой службы, медицинских вытрезвителей.
Пока радиостанций было немного, работа в эфире велась без задержки. Однако в процессе оснащения подразделений РС количество абонентов радиосети росло. А поскольку радиостанция располагала одной фиксированной частотой, на которой велись все переговоры в сети, возникли определенные трудности. В связи с этим в начале 60-х годов Управление электротехнической и приборостроительной промышленности СССР начало выпускать, а МВД поставлять для органов внутренних дел ультракоротковолновые трехканальные радиостанции 2-го поколения типа "МАРС".
Изготавливались они Оршанским приборостроительным заводом "Красный Октябрь" Белорусской ССР и по тактико-техническим характеристикам намного превосходили АРС.

Радиостанции "МАРС" выполнялись на экономичных миниатюрных пальчиковых радиолампах - 1Ж24Б, 1Ж29Б.
Комплекс радиостанций типа "МАРС" предназначался для служебной связи в различных отраслях народного хозяйства, в том числе и в органах внутренних дел. Радиостанция 43Р3 -стационарная (центральная), радиостанция 28Р3 - для размещения на автомашинах, а 30Р3 - на мотоциклах.
Данные РС позволяли устанавливать симплексную бесподстроечную и беспоисковую связь. Разнос частот между каналами составлял 75 КГц. Дальность действия зависела от места и высоты установки стационарной антенны и расположения автомашины. В городских условиях обеспечивалась связь в радиусе 15-20 км.
На местах связистами была проведена большая работа по переоснащению автомашин новыми мобильными радиостанциями, а дежурных частей - стационарными.
Во второй половине 60-х годов появилась одна из первых переносных РС - УКВ-радиостанция 27Р1 "УРАН" с кварцевой стабилизацией частоты.
Эта радиостанция позволяла устанавливать связь с однотипными РС и радиостанциями типа "МАРС" на расстоянии не менее 2 км.
Вес действующего комплекта - не более 3,8 кг.
Габариты - 210 х 110 х 180 мм.
После оснащения ДЧ радиостанциями поток информации от дежурных нарядов увеличился, сократилось время ее прохождения, что позволило повысить раскрываемость преступлений "по горячим следам".
В органах внутренних дел союзных республик, краев, областных УВД, кроме АТС, появились и радиостанции. Требовалась их установка, обслуживание и ремонт, а также обучение личного состава правилам эксплуатации, радиообмена и т. д.
Встал вопрос о создании подразделений по ремонту и обслуживанию радиостанций. В январе 1962 г. был подписан приказ МВД "Об организации кустовых ремонтных мастерских связи".
Мастерские связи в системе МВД были организованы как в Министерстве обороны (по военным округам): в городах, где находились Управления материально-технического и военного снабжения (в Москве, Ленинграде, Ростове-на-Дону, Куйбышеве, Свердловске, Новосибирске и др.).
ак, УВД Челябинска обеспечивалось Уральским округом. Неисправные радиостанции направлялись в Свердловское УВД, что значительно затягивало сроки ремонта. Министерство внутренних дел быстро отреагировало на сложившуюся ситуацию.

Создание подразделений связи
10 апреля 1962 г. вышел приказ МВД РСФСР "О создании отделов, отделений, групп опертехники и связи (ООТиС) в МВД автономных республик, УВД (край-, облисполкомов).
Численность штатов подразделений была минимальной (10-12 человек). В их состав входили вольнонаемные и аттестованные сотрудники, в основном техники связи для обслуживания АТС и электромеханики по обслуживанию радиосредств. До создания ООТиС, личный состав по штатному расписанию числился за хозяйственными службами (мастерскими по ремонту автотранспорта) ХОЗО.
Связь в системе МВД является основным средством, обеспечивающим постоянное управление органами внутренних дел. Схема ее организации обусловлена структурой ОВД, характером выполняемых ими задач и необходимостью взаимодействия при проведении оперативно-розыскных и других мероприятий. Служба связи в органах внутренних дел (милиции) самая молодая из всех служб, хотя существует уже давно.
Система связи МВД РФ включает узлы связи МВД, ГУВД, УВД краев и областей Российской Федерации, УВДТ и подчиненных органов внутренних дел, объединенных с помощью соответствующих каналов и аппаратуры в сети передачи данных, телефонной, телеграфной и радиосвязи.
Дополнением к существующим видам проводной и радиосвязи является телеграфная связь.

Телеграфная связь
К
техническим средствам телеграфной связи относятся телеграфные аппараты, приставки автоматизации телеграфной сети (эмуляторы телетайпа) и телеграфные станции.
15 февраля 1963 г. вышел приказ МВД РСФСР "Об организации буквопечатающей телеграфной связи в органах охраны общественного порядка". В крупных городах органы внутренних дел начали строить собственные телеграфные сети, без захода на центральный телеграф Министерства связи.
До 1963 г. ОВД арендовали телеграфную аппаратуру и линии связи, собственной телеграфной сети у них не было. В те годы использовались буквопечатающие стартстопные телеграфные аппараты: ленточные (СТ-35, СТ-2М, СТА, СТА-2М) и рулонные (РТА-50-2, РТА-60, РТА-80, РТА-7Б, и Т-5 (Т-63))1. Применялись автоматические телеграфные координатные станции типа АТК-20У, устанавливаемые при дежурных частях управлений для организации автономных внутриведомственных телеграфных сетей с возможностью выхода на общегосударственную сеть абонентского телеграфа. Такие телеграфные сети имели ГУВД Свердловской, Пермской и ряда других областей. В ГУВД Челябинской области эта сеть была развернута до 1996 г.

Объединение служб связи и криминалистики
Средства проводной, радио- и телеграфной связи недостаточно использовались в оперативных мероприятиях ОВД. В связи с этим вышел приказ от 28 января 1964 г. "О мерах по дальнейшему использованию оперативно-технических средств и научных методов в работе МООП РСФСР".
На тот момент существовали две самостоятельные службы: связи и криминалистики.
Для объединения инженерно-технического и экспертно-криминалистического персонала Министерство внутренних дел издало приказ от 10 июля 1964 г. "Об организации оперативно-технических аппаратов органов МООП РСФСР".
На местах приказ был выполнен, но подходы были разные. В краях и областях на должностях начальников подразделений были или связисты, или криминалисты. В некоторых УВД эти службы по-прежнему работали отдельно.
Практика показала, что решение об объединении связистов и криминалистов не было удачным. Тем не менее, совместное нахождение двух разных по своей специфике служб продолжалось 17 лет, вплоть до 1981 г.

Служба связи в период с 1964 по 1981 г.
Работа инженерно-технического персонала состоит в том, чтобы максимально использовать технические возможности используемой аппаратуры: качество звучания, дальность связи, продолжительность срока эксплуатации.
Дополнительная модернизация, изготовление электронных приставок, если нужно, строительство сооружений - все эти мероприятия направлены на улучшение связи.
По заданию Министерства радиоэлектронной промышленности СССР Оперативно-техническое управление совместно с конструкторским бюро завода "Красный Октябрь" освоило выпуск новой модификации радиостанции для ОВД. На смену радиостанциям типа "МАРС" в конце 60-х годов - начале 70-х годов пришли радиостанции типа "ПАЛЬМА" (56Р1-56Р4, 57Р1-57Р4). Они также были трехканальными и обеспечивали симплексную беспоисковую и бесподстроечную связь. Однако разнос частот между каналами составлял уже 50 КГц.
Чтобы выпускаемые радиостанции отвечали требованиям ГОСТ, Министерство внутренних дел имело своего военного представителя по приемке аппаратуры на заводе-изготовителе.
По назначению радиостанции для ОВД делились на несколько групп:
- стационарные, сетевые, центральные - 56Р1, 56Р2;
- центральные с дистанционным управлением (от 1 до 3 км) - 56Р3, 56Р4;
- мобильные (для установки на автомобилях - 57Р1, на мотоциклах - 57Р4).
При получении центральных радиостанций типа "ПАЛЬМА" (56Р3, 56Р4) с дистанционным управлением перед инженерным составом на местах встал вопрос о максимальном использовании их тактико-технических характеристик. Необходимо было отыскать в городе, районе высотные точки и здания. Если они отсутствовали, то строились антенно-мачтовые сооружения высотой не менее 30 м. В тот период УВД Челябинской области было построено много антенно-мачтовых сооружений, особенно в сельской местности. В ряде городов излучатели ставились на телевышках. При этом радиус действия радиостанций увеличивался в два, а то и в три раза, дальность действия достигала 70 км (УВД Челябинской области).

Применение радиостанций "ПАЛЬМА"
Стационарные радиостанции серии "ПАЛЬМА" устанавливались на узлах связи дежурных частей министерств, управлений, городских и районных отделов внутренних дел, дежурных частей ГАИ, ИТУ и др.
Радиостанции дежурных служб применялись главным образом для управления подвижными силами патрульно-постовой службы, для связи с оперативными группами и подвижными милицейскими группами в зонах, обслуживаемых конкретным органом, а также для связи с соседними ОВД
при проведении мероприятий по охране общественного порядка, предупреждению, раскрытию преступлений и розыску преступников.
Во второй половине 70-х годов Оршанский радиозавод усовершенствовал тактико-технические и схемные решения и наряду с выпуском радиостанций типа "ПАЛЬМА" наладил производство модернизированных РС "ПАЛЬМА-П", а позднее - "ПАЛЬМА-ПМ". В то же время электронная промышленность работала по заданию МВД над созданием носимых радиостанций.
На смену устаревшим поступили более совершенные в техническом плане переносные УКВ-радиостанции для совместной работы с РС "ПАЛЬМА".
Днепропетровским радиозаводом выпускались носимые радиостанции 61Р1 "ТЮЛЬПАН", 62Р1 "ЧАЙКА" и портативная радиостанция 70 РТП "ДНЕПР".
В органах внутренних дел носимые радиостанции использовались для обеспечения радиосвязью оперативных и поисковых групп, пеших патрулей и постов, оперативных работников при проведении отдельных оперативно-розыскных мероприятий, а также сотрудников ОВД, охраняющих общественный порядок при проведении массовых мероприятий, и т. д.
Развитие электронной техники, появление новых материалов, успехи полупроводниковой и интегральной технологий позволили в начале 70-х годов приступить к созданию радиостанций третьего
поколения. На проходившей в Москве Международной выставке "СВЯЗЬ-75" демонстрировались первые образцы этих РС, в том числе возимые УКВ-радиостанции типа "МАЯК", комплекс КВ-радиостанций "АНГАРА".
До 1980 г. на подразделения связи была возложена задача по организации и эксплуатации охранно-предупредительной сигнализации при дежурных частях подразделений милиции, КПЗ (ИВС). С этой целью использовалась аппаратура "ГРАФИТ", "КОМАР-СИГНАЛ" от 5 до 15…20 лучей, "РУБИН" и др.
19 июля 1980 г. в Москве открылись XXII летние Олимпийские игры. Вся страна готовилась к этому событию. Большая доля ответственности легла и на Министерство внутренних дел по обеспечению охраны общественного порядка. Много сил и средств было выделено в помощь московской милиции, были привлечены разные службы органов внутренних дел МВД СССР, в том числе и служба связи. К этому времени большая часть милиции была оснащена радиостанциями типа "ВИОЛА", были развернуты узлы связи, установлены стационарные РС, весь автотранспорт был оснащен мобильными, а пешие патрули - носимыми радиостанциями.
По итогам игр мероприятия по охране общественного порядка, проведенные МВД, были отмечены правительством СССР и заслужили высшую оценку. Многие сотрудники были награждены орденами и медалями СССР. Немалую роль в обеспечении безопасности во время проведения Олимпийских игр сыграли связисты МВД.

Служба связи после 1981 г.
В сентябре 1981 г. на основании приказа МВД СССР произошло разделение служб связи и криминалистики на Управление связи (УС) и Экспертно-криминалистическое управление (ЭКУ) МВД СССР. Соответствующее разделение подразделений последовало в МВД, УВД союзных республик, краев и областей, где были созданы управления, отделы, отделения связи, существовавшие до 1991 г.
В 1984 г. Научно-исследовательский институт специальной техники МВД СССР (ныне - Государственное учреждение НПО "Спецтехника и связь" МВД РФ) выпустил брошюру "Рекомендации по применению в органах внутренних дел аппаратуры многоканальной системы УКВ-радиосвязи "ВИОЛА".
Во введении говорится: "Для современного периода характерно углубление специализации звеньев государственного управления, усложнение взаимосвязей между ними, что вызывает необходимость совершенствования техники связи, структур радиосетей. В органах внутренних дел этот процесс, кроме того, определяется повышением требований к оперативности деятельности подразделений и эффективности управления силами и средствами при решении повседневных задач и проведении крупных мероприятий”.
В 1976 г. Совет Министров СССР принял постановление о разработке системы многоканальной УКВ-радиосвязи для органов внутренних дел, в соответствии с которым была создана и выпускалась аппаратура системы "ВИОЛА".
Ранее в подразделения в основном поставлялись носимые радиостанции "СИРЕНА", "ДНЕПР", абонентские трехканальные радиостанции "ПАЛЬМА". МВД СССР располагало 40 каналами в выделенных ему частотных диапазонах. В качестве центральных радиостанций дежурных использовались также РС "ПАЛЬМА", технические и тактические возможности которых в последние годы уже не отвечали современным требованиям. Малоканальность этих радиостанций приводила к необходимости установки их в больших количествах. Например, для обеспечения взаимодействия подразделений в УВД крупных городов устанавливалось более 10 радиостанций различного частотного исполнения. Дистанционное управление осуществлялось по телефонным соединительным линиям на расстоянии до 2 км, что не всегда обеспечивало возможность выноса приемопередатчика на высотные объекты. Мощность радиостанций "ПАЛЬМА" составляла 8 Вт, что также было недостаточно для обеспечения надежной связи на обслуживаемой территории.
Для проверки возможностей организации связи и взаимодействия органов внутренних дел с помощью системы "ВИОЛА" в УВД Горьковского облисполкома был организован опытный район. Здесь проводились испытания по организации различных вариантов каналов связи, анализировались и обобщались данные по ее оперативности, дальности и качеству. Работа по организации и проведению опытной эксплуатации аппаратуры была проведена сотрудниками Отдела связи УВД, Научно-исследовательского института специальной техники и Управления связи и специальной техники МВД СССР.
Можно сказать, что радиостанции типа "ВИОЛА" были, на тот период, революционным решением оперативных задач в ОВД.

"ВИОЛА" - УКВ-радиостанция с частотной модуляцией, сорокаканальная, с разносом частот между соседними каналами 25 кГц.
В зависимости от объекта установки изготавливались следующие типы абонентских радиостанций "ВИОЛА":
"ВИОЛА-АА" - для установки в салонах легковых автомобилей;
"ВИОЛА-АМ" - на двухколесных мотоциклах;
"ВИОЛА-АП" - на пожарных машинах;
"ВИОЛА-АС" - в помещениях;
"ВИОЛА-Н" - носимая четырехканальная.
Оснащение подразделений ОВД этой аппаратурой началось в 1980 г. Для построения радиосетей был использован частотный диапазон А, из 40 каналов которого задействовались 38. Радиосети подразделений были организованы с учетом тактико-технических возможностей аппаратуры, задач, стоящих перед городскими и районными отделами, а также в соответствии с их структурой и географическим положением.
Позже отечественная промышленность выпускала и поставляла в органы внутренних дел радиостанции "МАЯК" (стационарные - 16Р22С-1 и мобильные - 16Р22В-1), а также носимые - "ТРАНСПОРТ-Н" (11Р32-Н).
В 1993 г. Новосибирское акционерное общество "Электросигнал" наладило выпуск радиостанций типа "СИГНАЛ" (стационарных - "Сигнал - 201АС", возимых - "Сигнал - 201А" и носимых - "Сигнал - 402").
В ноябре 1989 г. вышел Приказ МВД СССР "Об утверждении Наставления по организации связи и технической эксплуатации техники связи органов внутренних дел", регламентирующий деятельность должностных лиц технических подразделений органов внутренних дел.
Подразделения ОВД до настоящего времени руководствуются данным Наставлением, где четко расписаны должностные обязанности, схемы организации различных видов связи (радио-, радиорелейная, проводная, оповещения и персонального вызова), испытания вводимого в эксплуатацию оборудования и сетей связи, регламенты технического обслуживания и т.д.
Несколько слов об узлах связи. "Узел связи дежурной части органа внутренних дел или отдельного подразделения есть часть организационно-технической структуры дежурной части и предназначен для обеспечения связью МВД, ГУВД, УВД, УВДТ, горрайлиноргана, отдельного подразделения".
В состав технических средств узла связи дежурной части входят:
- пульт (станция, коммутатор) оперативной связи;
- специальные линии "01" и "02";
- ОВЧ- и ВЧ-радиостанции, радиорелейные станции;
- телеграфные аппараты;
- соединительные линии с городскими и ведомственными телефонными станциями;
- прямые телефонные линии;
- телефонные аппараты (собственной АТС, других ведомств);
- аппаратура магнитной записи;
- аппаратура оповещения личного состава и другие средства связи.
Также в деятельности органов внутренних дел при проведении массовых мероприятий широко использовались подвижные узлы связи.

От радиостанций АРС до транкинговых систем
З
аканчивая рассказ об УКВ-радиостанциях, сошлюсь на Методическое пособие "Системы связи, автоматизации и защиты информации органов внутренних дел", изданное Управлением связи и автоматизации Главного штаба МВД РФ в 1997 г.
В свое время комплексные радиосети сыграли решающую роль в обеспечении подразделений оперативной радиосвязью. Сейчас старые радиостанции не в полной мере отвечают современным требованиям, имеют много недостатков. Новым направлением совершенствования организации радиосвязи подразделений милиции является внедрение систем многостанционного доступа, так называемых транкинговых систем радиотелефонной связи.
Таким образом, службой радиосвязи в подразделениях ОВД пройден путь от одноканальной радиостанции типа АРС до многоканальных систем доступа в наши дни.

Коротковолновая (КВ) радиосвязь.
Радиостанции для связи на большие расстояния
К
роме УКВ-связи, в органах внутренних дел применяется и КВ-радиосвязь.
Учитывая характер распространения коротких волн, КВ-радиостанции могут обеспечить связь на расстоянии до 600 км. В основном такие РС применялись на Крайнем севере, Дальнем Востоке и в Сибири. Постоянный контроль обстановки в этих районах, оказание своевременной помощи, оперативное руководство подразделениями ОВД - выполнение этих задач на дальних расстояниях могла обеспечить радиотелефонная связь через коротковолновые радиостанции.
Необходимость поставки оговаривались потребителем при заказе КВ-радиостанции выпускались разных модификаций: первого поколения - РСО-30 "Полоса", второго поколения - 28 РТ-50-2-ОМ "Полоса-2" и третьего поколения - 2Р20 "Ангара-1".
Следует отметить, что при создании каждого нового поколения радиостанций приходилось решать сложные противоречивые задачи: улучшать экономические параметры, расширять функции и эксплуатационные возможности станции и, кроме того, уменьшать массу, габариты, повышать надежность, снижать трудоемкость производства.

Радиорелейная связь
Радиорелейная связь в органах внутренних дел применялась не везде. В зависимости от обстановки радиорелейные станции (РРС) предназначались в основном для организации оперативной связи вышестоящего подразделения с подчиненным, в котором отсутствуют проводные (кабельные) линии связи Министерства связи.
Временное развертывание радиорелейной станции в труднодоступной местности (пункте) могло быть вызвано необходимостью иметь телефонную связь.
В зависимости от станции работа происходила в метровом или дециметровом диапазоне, в условиях прямой видимости между станциями. При соблюдении этих требований РРС обеспечивала дальность связи не менее 45 км на одном интервале и до 120 км с применением двух промежуточных станций.
В конце 60-х - начале 70-х годов в исправительно-трудовых учреждениях (ИТУ-УИН), а также по линии гражданской обороны в основном использовались радиорелейные станции типа РРС-1М, Р-401СМ, Р-405. Для временного развертывания аппаратура РРС (Р-405) размещалась в специальном кузове, установленном на шасси автомобиля типа ГАЗ-66. Радиорелейную связь применяли УВД Челябинской, Свердловской, Пермской и ряда других областей.

Проводная связь
Проводная связь основывалась на аппаратуре отечественного производства и использовалась во всех подразделениях и службах МВД .
Проводная связь МВД России включает телефонные и телеграфные сети территориальных органов, оперативной связи дежурных частей ОВД, сети передачи данных, которые базируются на арендованных у Министерства связи магистральных каналах связи, а также используют возможности ведомственных сетей.
Единая техническая политика, обеспечивающая построение всех систем и сетей связи в направлении их дальнейшего развития, осуществляется в МВД РФ службой связи. Организационно-методическое руководство развитием и совершенствованием систем связи в МВД, ГУВД, УВД страны осуществляется подразделениями связи данных органов внутренних дел.
Организационно-техническое единство систем связи МВД РФ и подчиненных подразделений ОВД с общегосударственными и ведомственными сетями достигается максимальным использованием единых средств связи. Технические средства должны удовлетворять требованиям государственных стандартов с соблюдением норм и правил, принятых для единой автоматизированной системы связи (ЕАСС) России. На этой основе обеспечивается сопряжение систем и сетей ведомственной связи органов внутренних дел с ЕАСС, а также использование в системе связи МВД РФ каналов и технических средств связи, предоставляемых в аренду на договорной основе Министерством связи РФ и другими ведомствами.
Система связи МВД РФ включает узлы связи МВД, ГУВД, УВД краев, областей Российской Федерации, УВДТ и подчиненных органов внутренних дел, объединенных с помощью соответствующих каналов и аппаратуры в сети передачи данных, телефонной, телеграфной и радиосвязи.
В настоящее время органы внутренних дел имеют на вооружении более 1,5 тыс. АТС различных типов, около 8 тыс. станций (пультов) оперативной связи, более 5 тыс. абонентских телеграфных установок, более 3 тыс. факсимильных аппаратов.
Основной вид проводной связи, использующийся ОВД, как отмечено в Методическом пособии "Системы связи, автоматизации и защиты информации органов внутренних дел", оммутационная аппаратура производства 70-80-х годов (ПОС-90, СОС-30М, СПС-10/20, АТСК-100/2000, АТС КЭ "КВАНТ").
Для приема и коммутации арендованных телефонных каналов связи широко использовались ручные коммутаторы М-60, П-193, П-194, П-206, П-209, которые будут применяться и в дальнейшем благодаря простоте их обслуживания и надежности в установлении соединений.
Начато производство электронной аппаратуры телефонной оперативной связи с пультами дежурного (ЭАТС-ОС/А) для сетей оперативной связи МВД России взамен станций СОС-30М, СПС-10/20 и других аналогичных.
Ведутся работы по созданию на новой элементной базе устройства определения номера вызывающего абонента для дежурных частей и оперативных служб.

Внебюджетные подразделения связи
Органы МВД располагают значительным количеством средств проводной и радиосвязи, звукоусилительной техники и средств сигнализации, которое из года в год увеличивается. При этом первостепенное значение имеет правильное содержание, эксплуатация и ремонт средств связи и сигнализации.
В связи с этим Приказом МВД СССР от 11 апреля 1969 г. № 174 были организованы участки по ремонту средств связи в составе авторемонтных мастерских, содержащихся за счет специальных (внебюджетных) средств. Расходы по содержанию участков производились за счет и в приделах ассигнований, выделяемых на эксплуатацию средств связи и специальной техники.
Но обстановка в то время складывалась так, что некоторые мастерские были образованы раньше. Например, в УВД Краснодарского, Горьковского, Пермского, Тульского, Волгоградского, Челябинского, Свердловского крайоблисполкомов, МВД Латвийской ССР участки по ремонту средств УКВ-радиосвязи в составе внебюджетных авторемонтных мастерских были организованы еще в 1966-1967 гг. В МВД Украинской ССР были созданы хозрасчетные мастерские связи.
Для контроля за численностью работников связи в сентябре 1971 г. вышел Приказ МВД СССР "Об объявлении штатных нормативов численного персонала по обслуживанию средств связи и сигнализации УВД".
В сентябре 1987 г. приказом МВД СССР участки были преобразованы в мастерские по ремонту средств связи и специальной техники (они существуют по настоящее время).
Как было сказано ранее, в сентябре 1981 г. произошло разъединение служб связи и криминалистики на самостоятельные подразделения. Служба связи стала именоваться Отделом связи.
С 1991 по 1996 г. служба связи на местах реорганизовывалась в зависимости от штатного состава и именовалась Отделом (подотделом) связи службы тылового обеспечения, Техническим отделом.
В 1996 г. на основании приказа МВД России Технический отдел был реорганизован в Отдел связи, спецтехники и автоматизации (ОССА) и выведен из состава подразделения тыла. Служба связи вошла в состав штаба МВД, ГУВД, УВД.
В 1998 г. Управление связи спецтехники и связи и Научно-исследовательский институт спецтехники были реорганизованы в Государственное учреждение Научно-производственное объединение "Специальная техника и связь" МВД России.
В январе 2000 г. приказом МВД России было создано Техническое управление Министерства внутренних дел Российской Федерации (ТУ МВД России).
Приказом МВД России от 7 августа 2001 г. название службы связи было заменено на Управление связи и автоматизации МВД России.
Приказом МВД России от 6 сентября 2001 г. название службы связи вновь было изменено - теперь это Управление связи и автоматизации Службы тыла МВД России.

10 декабря - День создания службы связи.
До августа 1999 г. связисты органов внутренних дел МВД отмечали свой профессиональный праздник 7 мая, в День радио. Это праздник работников всех отраслей связи страны. День радио был установлен в 1945 г. постановлением Совета Народных Комиссаров СССР в ознаменование 50-летия изобретения радио в 1895 г. нашим соотечественником А.С. Поповым.
Однако для обеспечения преемственности и сохранения исторических традиций в деятельности службы связи МВД, а также распространения передового опыта 9 августа 1999 г. был подписан Приказ МВД РФ № 590 "Об объявлении Дня создания службы связи в МВД".
Точкой отсчета стало 10 декабря 1949 г., когда министром внутренних дел Союза ССР был подписан приказ № 785 "Об организации комиссии по приемке станционных сооружений автоматической телефонной станции МВД СССР", который стал отправным пунктом в создании и организации деятельности службы связи в Министерстве.
"За 50 лет служба связи МВД прошла непростой путь своего становления и развития, начиная от разрозненных по отдельным подразделениям групп до Центрального узла оперативной связи МВД России, а в последующем Главного центра специальной и оперативной связи МВД России, оснащенного современными средствами связи, электронно-вычислительной техникой и представляющего собой многофункциональную структуру, обеспечивающую подразделения МВД, ГУВД, УВД субъектов Российской Федерации, УВДТ, РУБОП различными видами связи и вносящую достойный вклад в дело обеспечения правопорядка и борьбы с преступностью…". В приказной части определено: "Считать 10 декабря 1949 г. Днем создания службы связи в Министерстве внутренних дел".
