ЦИФРОВЫЕ (D-STAR)АНАЛОГОВЫЕ
Icom ID-5100A / ID-5100E Icom IC-2730A / IC-2730E

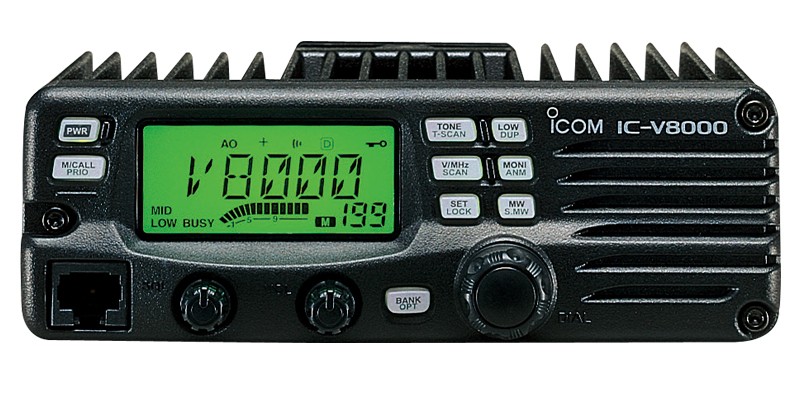

Icom ID-880H / ID-E880 Icom IC-V8000
Icom ID-1

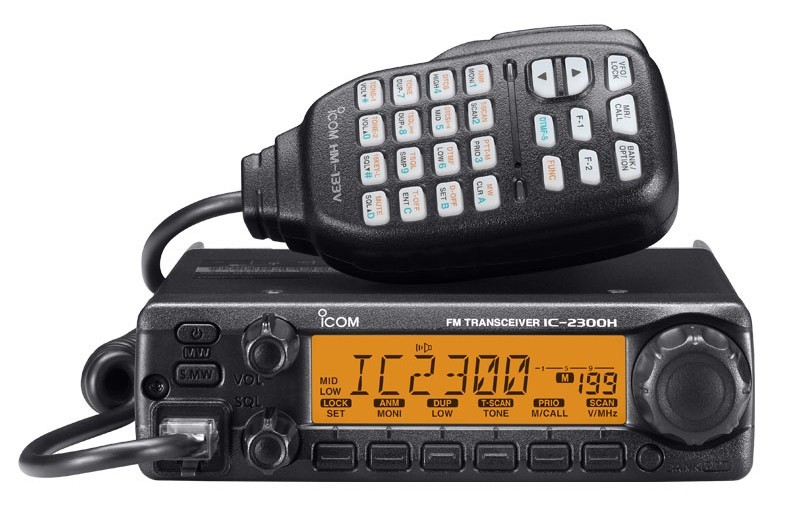

Icom IC-2300H

Цены и наличие товара Вы можете уточнить здесь

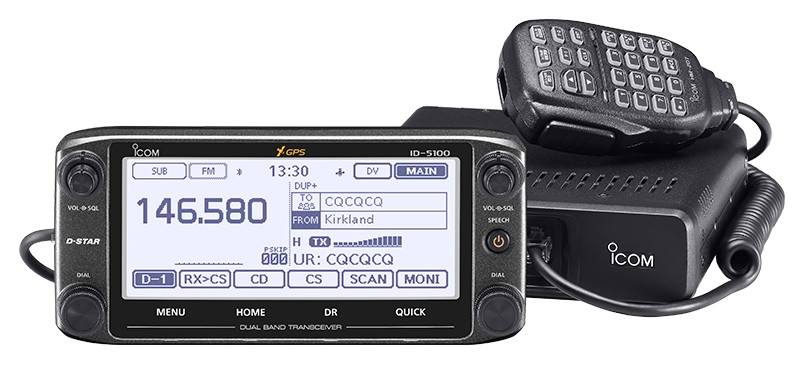

Icom ID-5100A / ID-5100E

id 5100 e









Описание

Сенсорный экран с интуитивно понятным интерфейсом

Большой, 5,5 дюймов (320 x 128) сенсорный дисплей радиостанции ICOM ID-5100, позволяет изменять настройки радиостанции, изменение частоты, редактирование каналов памяти и другие настройки легким нажатием на экран.

DV / DV двух-частотный прием

Радиостанция ID-5100 может принимать FM/FM и FM/DV одновременно. Вы можете вести поиск корреспондентов на одном диапазоне, поставив второй на ожидание ответа на основном ретрансляторе.

Встроенный GPS-приемник

ICOM ID-5100 имеет встроенный GPS-приемник и отображает на дисплее радиостанции собственные координаты, курс, скорость и высоту. Информация GPS-приемника может быть использована для обмена отчетами о местоположении, ведения GPS журнала и поиске ближайших ретрансляторов.

Слот карт памяти SD для хранения голосовых сообщения и данных

При использовании SD-карты, радиостанция ID-5100E, позволяет сохранять информацию различного содержания, в том числе голосовые сообщения, DV сообщение автоматического ответа, TX голосовое сообщение, журнал QSO, RX журнал истории и журнал GPS данных. Каналы памяти, данные о ретрансляторах и другие личные настройки, могут быть сохранены на карту памяти и загружены в трансивер.

VS-3 Гарнитура Bluetooth®

Для удобства использования в автомобиле, дополнительная Bluetooth® гарнитура VS-3, обеспечивает беспроводную связь и удаленное управление радиостанцией ICOM ID-5100 с трех программируемых кнопок.
* Для использования гарнитуры, в ID-5100E необходимо установить опциональный модуль UT-133.

RS-MS1A приложение для Android

(Бесплатно загрузите приложение в Google Play™)
Приложение RS-MS1A установленное на Ваш телефон или планшет, позволяет мобильному устройству без проводов получить доступ к рации ID-5100 и дистанционно управлять DR функциями, работать с картами и отправлять/получать сообщения через режим DV. Кроме того, фотографии, сделанные с помощью устройства Android ™, могут быть переданы в режиме DV.
* Опциональный модуль UT-133 Bluetooth®, должен быть установлен в ID-5100E.
* Некоторые функции могут не работать должным образом, в зависимости от версии Android™ и функций используемых устройств.

Другие функции радиостанции ICOM ID-5100

• Расширенные D-PRS функции с объектов, положение, предметов и погодных форматов;
• Удобное управление содержанием памяти с помощью формата CSV;
• В режиме DV, функция речи объявляет голосом частоту, модуляцию и полученный позывной;
• Независимые ручки смены частоты, регулировки громкости и шумоподавителя для обоих независимых приемников A/B;
• Двух канальный прием авиационных частот в AM модуляции;
• CS-5100, программное обеспечение для клонирования настроек, поставляется в комплекте с радиостанцией;
• Выходная мощность 50 Ватт на обоих диапазонах УКВ и ДМВ;

Характеристики

Технические характеристики трансивера Icom ID-5100E

Общие

Диапазон частот Передача 144-146, 430-440 МГц
Прием 118-174, 375-550 МГц
Количество каналов 1000 основных канала,
4 вызывных канала,50 каналов для границ сканирования,
1200 каналов памяти репитеров
Вид модуляции DV/FM/FM-N/AM(только прием)/AM-N(только прием)
Стабильность частоты ±2.5 ppm (–10°C до +60°)
Скорость цифровой передачи 4.8 кб/с
Скорость голосового кодирования 2.4 кб/с
Потребляемый ток Tx: 13 A
Rx: 1.2 А
Питание 13.8 В ±15%
Диапазон рабочих температур -10°С...+60° С
Габариты 150?40?172.6 мм (основной блок)
182.2?81.5?24.7 (Панель управления)
Вес 1.3 кг (основной блок)
260 Гр(Панель управления)

Передатчик

Выходная мощность 50/15/5 Вт
Внеполосное излучение менее - 60 дБ
Сопротивление микрофона 600 Ом

Приемник

Промежуточные частоты: Диапазон А - 38.85 МГц (1-я ПЧ), 450 кГц (2-я ПЧ)
Диапазон В - 46.35 МГц (1-я ПЧ), 450 кГц (2-я ПЧ)
Чуствительность FM/FM-N
(12 дБ SINAD)
Менее 0.18 мкВ
(Только любительские диапазоны)
DV
(1% BER)
Менее 0.28 мкВ
Чуствительность во вне любительских диапазонах
(Не гарантируется. Приводится только для справки)
FM/FM-N
(12 дБ SINAD)
137–159.995 МГц Менее 0.32 мкВ
160–174.000 МГц Менее 0.56 мкВ
375–399.995 МГц Менее 0.56 мкВ
400–499.995 МГц Менее 0.32 мкВ
500–550.000 МГц Менее 0.56 мкВ
AM
(10 дБ С/Ш)
118–136.9916 МГц Менее 1 мкВ
Чуствительность шумоподавителя Менее 0.13 мкВ
(На пороге)
Избирательность FM Более чем 60 дБ
FM-N Более чем 55 дБ
DV Более чем 50 дБ
Подавление внеполосного излучения и побочных каналов более 60 дб

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Опции

Ручные микрофоны

HM-207

HM-207

В комплекте поставки
HM-154

HM-154

HM-154

HM-209

Микрофон с шумоподавлением.


Монтажная база

MBF-1

MBF-1

Монтажная база на присоске.


Крепление контроллера

MBA-2

MBA-2



Монтажный кронштейн

MBF-4

MBF-4

Для монтажа основного блока.


Микрофонные кабели

OPC-440

OPC-440

5м (16.4ft)
OPC-647

OPC-647

2.5м (8.2ft)


Переходник для микрофона

OPC-589

OPC-589

Для использования с 8-контактным микрофоном


Удлинннитель для контроллера

OPC-1156

OPC-1156

3.5м (11.4ft) кабель. Модульный разъем в комплекте.


Кабели для передачи данных

OPC-1529R

OPC-1529R

RS-232C
OPC-2350LU

OPC-2350LU

USB-кабель для связи с устройством Android ™ или ПК.


Кабель для программирования

OPC-478UC

OPC-478UC

USB


Программное обеспечение

CS-5100

В комплекте поставки


Внешние динамики

SP-35

SP-35

2м (6.5ft) кабель
SP-35L

SP-35L

6м (19.6ft) кабель
SP-30

SP-30

4 дюймовый (102.5mm) динамик


CI-V преобразователь

CT-17

CT-17



Bluetooth® Модуль & Bluetooth® гарнирура

UT-133

UT-133

VS-3

VS-3

Используется с UT-133


Приложения для Android ™

RS-MS1A

RS-MS1A

Бесплатно скачать программное обеспечение можно с Google Play ™


Icom ID-880H / ID-E880

id 5100 e







Описание

  • IC-D880H МОБИЛЬНАЯ УКВ РАДИОСТАНЦИЯ
    Icom IC-D880H это новая мобильная радиостанция любительского диапазона и выходной мощностью 50 Вт во всем диапазоне работающая в режиме D-STAR. Высокая надежность радиостанций в сочетании с простотой управления и эксплуатации, удовлетворят потребности широкого круга пользователей.
    IC-D880H имеет 1052 канала памяти с символьным наименованием, подсвечиваемый ЖК-дисплей, отображающий все режимы работы и назначение клавиш управления.. Встроенный модуль CTCSS, DTCS, тональное сканирование, переключаемый шаг сетки частот расширяет функциональные возможности.

Японская разработка и сборка

  • Tx: 144-148/430-450 Мгц, Rx: 118-999,990 МГЦ.
  • Мощность 50 Вт во всем диапазоне частот передачи
  • Изменяемый цвет дисплея
  • Подсвечиваемая DTMF клавиатура
  • Встроенные CTCSS и DTMF кодер/декодер
  • Регулируемая задержка срабатывания шумоподавителя
  • Семная передняя панель
  • Передача данных со скоростью до 9600 бод
  • Активная система охлаждения (вентилятор с изменяемой скоростью вращения)

Характеристики

Диапазон частот Европейская версия :
Tx :144–146, 430–440МГц
Rx :118–173.995, 230–549.995,
810–999.990МГц*1
Макс. потребление тока VHF:11.5A
UHF:12.5A
Размеры
(Ш×В×Т)
150×40×199.2 мм;
Вес 1300г;
без микрофона, кабеля и кроншрейна
Выходная мощность выс. : 50W
ср. : 15W
низ. : 5W
Чувствительность FM
118.000–136.995МГц 0.16μV
137.000–173.995МГц 0.16μV
230.000–259.995МГц 0.56μV
260.000–299.995МГц 0.32μV
300.000–349.995МГц 0.22μV
350.000–399.995МГц 0.22μV
400.000–499.995МГц 0.16μV
500.000–549.995МГц 0.16μV
810.000–879.990МГц 0.45μV
880.000–999.990МГц 0.45μV

AM (at 10dB S/N, 30% Mod.)
118.000–136.995МГц 0.5μV
137.000–173.995МГц 0.5μV
230.000–259.995МГц 1.8μV
260.000–299.995МГц 1.0μV
300.000–349.995МГц 0.79μV
350.000–399.995МГц 0.63μV
400.000–499.995МГц 0.56μV
500.000–549.995МГц 0.56μV

DV (at BER 1%, 4.8kbps)
VHF (Ham band) более 0.35μV
UHF (Ham band) более 0.35μV

*1 гарантированный диапазон, 144–146, 430–440МГц.

Опции

Ручные микрофоны

HM-103

HM-103

HM-154

HM-154

HM-133 VHM-133

с DTMF

клавиатурой

HM-154

HM-209
Микрофон с шумоподавлением.

Монтажная база

MB-120

MB-120

MBF-1

BF-1



Кабели питания

OPC-347

OPC-347

7.0м: 23ft
OPC-1132A

OPC-1132A

3.0м: 9.8ft


Акустический кабель

OPC-441

OPC-441

5.0м: 16.4ft





Микрофонные кабели

OPC-440

OPC-440

5.0м: 16.4ft

OPC-647OPC-647

2.5м: 8.2ft







Переходник для микрофона

OPC-589OPC-589

8-ми контактный микрофонный коннектор









Кабели для передачи данных

OPC-1529R

OPC-1529R

Для подключения ПК, GPS
OPC-2350LU

OPC-2350LU

USB-кабель для связи с устройством Android ™ или ПК.


Кабели клонирования

OPC-474

OPC-474

для трансиверов









OPC-478

Трансивер/ПК RS-232C
OPC-478UC

OPC-478UC

USB.


Программное обеспечение

CS-80/880



Внешние динамики

SP-10

SP-10

SP-35

SP-35

2м кабель
SP-35L

SP-35L

6м кабель

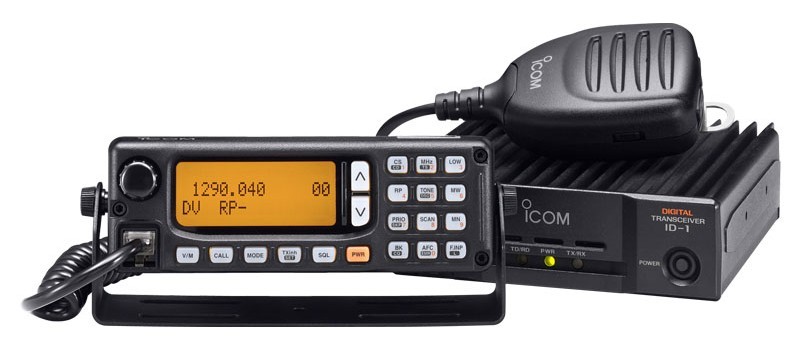

Icom ID-1

ID-1







Описание

ID-1 имеет три режима - аналоговый FM, цифровой голосовой связи и режим обработки данных.Встроенный чип вокодера AMBE® чип обеспечивает цифровой чистый звук, а также 128kbps беспроводной передачи данных. При работе в режиме DD, вы можете использовать различные интернет-приложения по беспроводной сети при подключении к ПК с Ethernet и USB кабелем.

Поставляется с пультом дистанционного управления

С ID-1  поставляется программное обеспечение контроллера ПК. Когда ID-1 подключается к компьютеру, большинством его функций можно управлять с экрана ПК. Программное обеспечение контроллера удобно для редактирования каналов памяти, написания коротких сообщений и проверки полученных записей вызовов и т.д.

Беспроводной доступ в Интернет

D-STAR использует тот же протокол TCP/IP, как Интернет. Когда ID-1 подключается к компьютеру, вы можете получить доступ к веб-сайтам или проверить электронную почту в режиме DD из удаленного местоположения *.

* В зоне обслуживания ретранслятора D-STAR.

Другие особенности

  • Цифровой шумоподавитель позывной (DSQL) и цифровой код шумоподавителя (CSQL)
  • Краткое сообщение данных в режиме DV
  • Автоматическое управление частотой (АФК) функция в режиме FM и DV
  • S-метр шумоподавителя
  • Программируемая память и выберите режима сканирования
  • Перерыв в связи
  • Функция расширенного мониторинга Запрос (EMR)
  • Функция повторителя Авто в режиме FM *

Характеристики

Диапазон частот
(Изменяется в зависимости от версии)
1240–1300МГц
Макс. потребление тока 7A
Размеры
(Ш×В×Т)
Основной блок:
141×40×165.8 мм;
5.55×1.57×6.53 in

Контроллер:
150×50×49.5 мм
5.91×1.97×1.95 in

Вес Основной блок:1.2кг; 2.6lb

Контроллер: 220г; 7.7oz

Выходная мощность выс: 10W
низ: 1W (approx.)
Чувствительность DV Более 0.35μV
DD Более 1.58μV
FM Более 0.18μV
(DV, DD = at BER 1%)



Опции

Ручной микрофон

HM-154

HM-154





Контроллер

RC-24

RC-24





Кабель микрофона

OPC-440

OPC-440

5.0м: 16.4ft





Внешние динамики

SP-10

SP-10

SP-22

SP-22

SP-35

SP-35

2м кабель
SP-35L

SP-35L

6м кабель

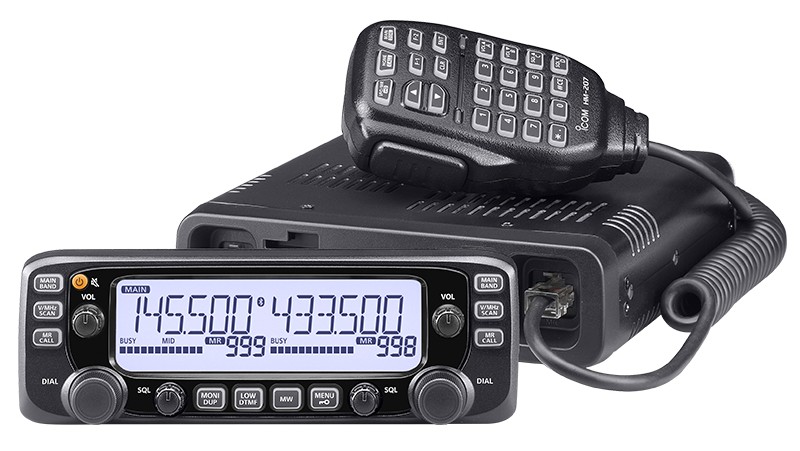

Icom IC-2730A / IC-2730E

IC-2730









Описание

Два независимых приемника

Два независимых приемника радиостанции IC-2730E обеспечивают одновременный прием как в диапазонах VHF / VHF и UHF / UHF, так в VHF / UHF. Основные показания на дисплее, ручки громкости, шумоподавления, а так же функциональные кнопки для каждого из двух независимых приемников симметрично расположены на отделяемой панели.

Опциональная Bluetooth® гарнитура VS-3

По желании радиостанцией IC-2730E можно управлять с помощью Bluetooth® гарнитуры VS-3, которая имеет три программируемые клавиши и кнопку PTT. Гарнитура может также работать в режиме VOX. Для работы с гарнитурой, требуется установка в радиостанцию опционального модуля UT-133.

Большой ЖК-дисплей с белой подсветкой

Размер дисплея в IC-2730E, в 1,5 раза больше, чем у его предшественника, радиостанции IC-2725E. Символы отображаемых частот и каналов больше, а белая подсветка обеспечивает более высокую контрастность.

50 Ватт выходной мощности на обоих диапазонах

Радиостанция ICOM IC-2730E обеспечивает 50 Вт выходной мощности на как на диапазоне УКВ, так и на ДЦВ.

Функции CTCSS и DTCS

В радиостанции встроены кодеры/декодеры тонового шумоподавления CTCSS и DTCS. Функция разделения тонов, при работе с репитером для частоты передачи и для частоты приема, позволяет установить различные CTCSS/ DTCS тона.

Отделяемая передняя панель

Автомобильная рация IC-2730E, имеет выносную переднюю панель, что делает удобным ее размещение в автомобиле. А с опциональным устройством MBA-4 панель может быть подключена к основному блоку радиостанции, а кронштейн MBF-1 позволяет комфортно установить переднюю панель рации в автомобиле. Гнезда подключения микрофона, есть как на выносной панели, так и в основном блоке.

Широкополосный приемник

Приемник радиостанции IC-2730E охватывает частоты 118-174 и 375-550МГц (*). Вы сможете слушать авиационные, морские, погодные каналы и другие интересные вам частоты.
* Диапазон приемника различается в зависимости от версии радиостанции.

Другие возможности:

  • HM-207 - микрофон с дистанционным управлением функциями радиостанции;
  • CS-2730 - бесплатное программное обеспечение для программирования рации с ПК;
  • Универсальные возможности сканирования;
  • Автоматическое отключение;
  • Таймер выключения рации;
  • Возможность дистанционного управления радиостанцией с ПК (требуется опциональный кабель OPC-478UC)

Характеристики

Технические характеристики радиостанции Icom IC-2730E

Основные характеристики

Диапазон частот Передача: 144-146, 430-440МГц
Прием:118–174, 375-550МГц
Количество каналов 1052
Стабильность частоты +/- 2.5ppm
Потребляемый ток TX: 13 A
Питание 13,8 В ±15% DC
Диапазон рабочих температур -10°С...+60°С
Габариты основного блока 150х40х151 мм
Габариты выносной панели 150х50х27,2 мм
Вес основного блока 1,2 кг
Вес выносной панели 150 г

Передатчик

Выходная мощность 50/15/5 Вт

Приемник

Чувствительность 0.18

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Опции

Ручные микрофоны

HM-207

HM-207

HM-154

HM-154

HM-154

HM-209

Микрофон с шумоподавлением.


Монтажная база

MBF-1

MBF-1

Крепление на присоске


Крепление контроллера

MBA-5

MBA-5



Монтажный кронштейн

MBF-4

MBF-4

Для монтажа основного блока.


Комбинированное крепление

MBA-4

MBA-4

Для крепления контроллера к основному блоку.


Микрофонные кабели

OPC-440

OPC-440

5м (16.4ft)
OPC-647

OPC-647

2.5м (8.2ft)


Переходник для микрофона

OPC-589

OPC-589

Для использования с 8-контактным микрофоном


Удлинннитель для контроллера

OPC-1156

OPC-1156

3.5м (11.4ft) кабель. Модульный разъем в комплекте.


Кабель для программирования

OPC-478UC

OPC-478UC

USB


Кабель клонирования

OPC-474

OPC-474



Программное обеспечение

CS-2730



Внешние динамики

SP-35

SP-35

2м (6.5ft) кабель
SP-35L

SP-35L

6м (19.6ft) кабель
SP-30

SP-30

4 дюйма (102.5мм) динамик


Bluetooth® Модуль & Bluetooth® гарнирура

UT-133

UT-133

VS-3

VS-3



Icom IC-V8000

IC-V8000









Описание

75W выходной мощности

Сочетая в себе литой алюминиевый корпус со встроенным радиатором и 75 Ватт передаваемой мощности рация Icom IC-V8000, дает Вам самый мощный мобильный УКВ-трансивер в 2 метровом диапазоне! Ваши сообщения будут переданы на большую дальность чем с любой другой радиостанцией.

Внешний микрофон HM-133V

Поставляемый вместе с радиостанцией Icom IC-V8000, выносной микрофон HM-133V* имеет подсвечиваемые кнопки управления всеми функциями радиостанции. Эксклюзивные "Горячие кнопки" (F1/F2) позволяют сохранять в памяти все настройки радиостанции (рабочая частота, параметры, а также цвет дисплея, скорость вращения вентилятора, тоновый режим и др.)
* Дополнительно для некоторых версий.

Улучшенное сканирование по каналам памяти (DMS)

Радиостанция Icom IC-V8000, имеет 200 алфавитно-цифровых каналов памяти, эксклюзивная DMS (Dynamic Memory Scan) система Icom, позволяет мгновенно сканировать выбранные банки памяти.

Функции CTCSS и DTCS

Рация Icom IC-V8000, имеет встроенные кодер/декодер CTCSS (50 кодов) и DTCS (104 2 кодов). Функция "Свой сигнал" дает вам звуковую и визуальную индикацию входящего вызова.

Простота эксплуатации

Идеальное решение для мобильной установки, Icom IC-V8000 имеет фронтальный высококачественный динамик, воспроизводящий четкий и чистый звук. Помимо всего, радиостанция Icom IC-V8000, имеет удобный буквенно-цифровой дисплей.

Стандартный DTMF кодер и декодер, факультативного

Радиостанция Icom IC-V8000, имеет 10 каналов памяти для DTMF автоматического кодера/декодера DTMF (24 тона) – с помощью опционального модуля ICOM UT-108;

Прочие функции

Возможность приема WFM;
Регулируемая задержка срабатывания шумоподавителя;
Встроенный аттенюатор 10dB;
Возможность клонирования функций Icom IC-V8000, с ПК или между двумя радиостанциями.


Характеристики

Технические характеристики радиостанции Icom IC-V8000

Основные характеристики

Диапазон частот Передача: 144-148 МГц
Прием: 136-174 МГц
Количество каналов 207
Вид модуляции FM (F3E, F2D)
Стабильность частоты ±10 ppm
Питание 13,8 В ±15% DC
Диапазон рабочих температур -10°С...+60°С
Габариты 150 50 150 мм
Вес 1,090 г

Передатчик

Выходная мощность 75 / 25 / 10 / 5
Девиация + 2,5-5 кГц
Внеполосное излучение менее -60 дБ

Приемник

Чувствительность 0,15 мкВ.
Подавление внеполосного излучения и побочных каналов 75 дБ
Мощность динамика Более 2 Вт

ВНИМАНИЕ

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Опции

Ручные микрофоны

HM-154

HM-154

HM-154T

HM-154T

с DTMF клавиатурой
HM-133 V

HM-133V

с DTMF клавиатурой


Кабели питания

OPC-347

OPC-347

7.0м: 23ft
OPC-1132A

OPC-1132A

3.0м: 9.8ft


Акустический кабель

OPC-441

OPC-441

5.0м: 16.4ft


Кабель микрофона

OPC-440

OPC-440

5.0м: 16.4ft


Переходник для микрофона

OPC-589

OPC-589

8-ми контактный коннектор


Кабели клонирования

OPC-474

OPC-474

Между трансиверами









OPC-478

Трансивер/ПК RS-232C





Программное обеспечение

CS-V8000



Внешние динамики

SP-10

SP-10

SP-35

SP-35

2м кабель
SP-35L

SP-35L

6м кабель


DTMF Модуль декодера

UT-108 R

UT-108



Icom IC-2300H

IC-2300H











Описание

65 Ватт выходной мощности

IC-2300H может генерировать 65 Вт выходной мощности. Прочный литой алюминиевый корпус радиостанции, обеспечивает эффективный отвод тепла и позволяет работать с полной мощностью даже во время рабочего цикла длительной непрерывной передачи. Выходная мощность может изменяться в 4-х уровнях (65/25/10/5 Ватт *).
* В зависимости от версии.

Интуитивно понятный и простой интерфейс от 2200H

IC-2300H сохраняет основные пользовательские особенности и интерфейс от предшественника - IC-2200H. Пользователям IC-2200H будут хорошо знакомы функции и порядок работы с ними и в радиостанции IC-2300H. В нижней части дисплея отображаются доступные функции для кнопок на передней панели, расположенные непосредственно под дисплеем.

Выбор цвета подсветки ЖК-дисплея

IC-2300H имеет большой (70,6 ? 20 мм) ЖК-дисплей, предоставляя хороший угол обзора при мобильном использовании. Цвет подсветки дисплея выбирается из янтарного, желтого и зеленого цветов, для вашего визуального наслаждения.

207 каналов памяти

IC-2300H имеет в общей сложности 207 каналов памяти, в том числе 200 обычных каналов, 6 границ сканирования и 1 вызывной канал. Все каналы памяти можно сохранять с 6 символьным названием, для легкого распознавания канала.

Встроенные CTCSS и DTCS кодеры / декодеры

Для удобства пользователей, при работе с определенными им корреспондентами, а так же для доступа к ретрансляторам, в радиостанции встроены CTCSS и DTCS тоновые кодеры/декодеры. встроенный для спокойного ожидания и доступа к ретранслятору. Функция тонового сканирования обнаруживает инфразвуковой тон, который используется для доступа к ретранслятору. Радиостанция имеет функцию звукового сигнала и визуального индикатора для входящего вызова.

Соответствие стандарту MIL-STD 810

IC-2300H имеет прочную конструкцию для защиты при тяжелых условиях эксплуатации. Она прошла полное тестирование и соответствует всем требованиям стандарта MIL-STD 810, включая удары, вибрацию и температурные испытания.

Многочисленные функции сканирования:

Полное сканирование;
Проверка памяти;
Выборочное сканирование;
Пропуск частот;
Приоритетное сканирование;
Тоновое сканирования;
И др.

Другие особенности:

Отображение напряжения питания на дисплее;
4,5 Вт мощность динамика;
Компактные размеры;
DTMF автодозвон;
Таймер выключения;
Шумоподавитель;
Регулирование уровня громкости на тангенте HM-133V;
И др.

Характеристики

Технические характеристики трансивера Icom IC 2300H

Общие

Диапазон частот Передача: 144 - 148 МГц
Прием: 136 - 174 МГц
(Гарантированный диапазон работы 144-148 МГц)
Количество каналов 207
Вид модуляции F2D, F3E
Стабильность частоты ±3 ppm (–10°C до +60°)
Потребляемый ток Tx: 11 A
Rx: 0.4 А
Питание 13.8 В ±15%
Диапазон рабочих температур -10°С...+60° С
Габариты 140x1.57x162 мм
Вес 1 кг

Передатчик

Выходная мощность 65/25/10/5 Вт
Внеполосное излучение менее - 60 дБ
Сопротивление микрофона 60 Ом

Приемник

Чувствительность (12 дБ SINAD) Менее 0.18 мкВ
Система Двойной супергетеродин
Промежуточные частоты 46.35 МГц/ 450 кГц (1-я/2-я)
Чувствительность шумоподавителя Менее 0.13 мкВ
Избирательность Широкий Более чем ± 6 кГц/6 дБ
Более чем ± 14 кГц/60 дБ
Узкий Более чем ± 3 кГц/6 дБ
Более чем ± 9kHz/55 дБ
Выходная мощность динамика 4,5 Вт
Подавление внеполосного излучения и побочных каналов более 60 дб

ВНИМАНИЕ

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Опции

Ручные микрофоны

HM-133 V

HM-133V

с DTMF клавиатурой
HM-154

HM-154

HM-209

HM-209

Микрофон с шумоподавлением.


Внешние динамики

SP-35

SP-35

2м кабель
SP-35L

SP-35L

6м кабель





Удлиннитель микрофона

OPC-440

OPC-440A

5.0м: 16.4ft


Адаптер микрофона

OPC-589

OPC-589

8-ми контактный коннектор


Кабели питания

OPC-1132A

OPC-1132A

(3м; 9.8ft)
OPC-347

OPC-347

(7м; 23ft)


Программное обеспечение

CS-2300H



Кабели клонирования

OPC-474

OPC-474

Между трансиверами











OPC-478

RS-232C.
OPC-478UC

OPC-478UC

USB.



Приемники и передатчики УВЧ-диапазона корпорации Atmel

Беспроводная связь становится необходимостью для современных встраиваемых приложений, например, для связи с датчиком, к которому невозможно протянуть провода. В настоящее время существует множество различных решений для организации беспроводной связи, например, стандарты 802.11b или Bluetooth для высокоскоростного обмена данными. Для систем, не требующих такой сложности и высоких скоростей, используются другие решения. Особенности низкоскоростных приемников и передатчиков корпорации Atmel Corp. для высокочастотного диапазона расматриваются в данной статье.

Приемники и передатчики

Корпорация Atmel предлагает ряд приемников и передатчиков, работающих в паре на частотах 300–928 МГц. Большую часть этой продукции составляют устройства бывшей компании Temic (в названии первая буква «T»). Все приемники и передатчики Atmel используют узкополосную передачу на одном канале, позволяющую снизить влияние паразитных сигналов. Благодаря узкополосному фильтру промежуточной частоты (ПЧ) с крутым срезом и высокостабильному генератору удается достигнуть избирательности 60 дБ по соседнему каналу. Эти приемники и передатчики применяются в приложениях с низкой скоростью передачи данных (до 32 кбод), таких, как измерение температуры, давления, в датчиках движения, телеметрии, разнообразных счетчиках, бесконтактных ключах, системах сигнализации и безопасности, радиомодемах и т. д. Дальность связи — до 100 м. Используются: передача сигнала с амплитудным и частотным манипулированием, с манчестерским и двухфазным кодированием сигнала, ШИМ-протоколы.

Передатчики

Передатчики работают на частотах 300–928 МГц с различной выходной мощностью, со встроенным или внешним микроконтроллером (МК) (см. табл. 1).

Таблица 1. Передатчики фирмы Atmel

НаименованиеВстроенный МКЧастота передачи, МГцТок потребления/
sleep
Скорость передачи данных, кбодНапря-жение питания, ВВыходная мощность, дБмКорпусТемпера-турный диапазон, °C
U2741B300–45010 мА/350 нА202,2–5,53SSO16–20...+70,
–40...+85
U2745B-310–44010 мА/2 мкА202–43SSO16–40...+85
T5750-868–9288,5 мА/350 нА322–45,5SO8–40...+85
T5753-310–3309 мА/350 нА322–48TSSOP8L–40...+85/+125
T5754-429–4399 мА/350 нА322–47,5TSSOP8L–40...+85/+125
AT86RF401AVR 8-разрядн.,
2K Flash,
128 байт EEPROM,
128 байт SRAM, ISP
264–45623 мА/100 нА102–56TSSOP20–40…+85
ATAx862-3MARC 4-разрядн.
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
310–3309,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-4MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
429–4399,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-8MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
868–9289,5 мА/1 мкА322–410SSO24–40…+125

В качестве внешнего МК фирма Atmel предлагает использовать, например, 4-разрядные МК серии MARC, имеющие низкий ток потребления. В передатчик AT86RF401 встроен 8-разрядный МК AVR. Анонсирована также новая серия передатчиков ATAх862 на базе 4-разрядного МК T44C862 семейства MARC.

Передатчик T5750

Для частот 868–870 МГц и 902–928 МГц Atmel предлагает передатчик T5750, работающий в паре с приемниками T5760/61 (рис. 1). Передатчик и приемники содержат генератор, управляемый напряжением (ГУН), и предварительный делитель частоты.

Благодаря узкой полосе частот приемник имеет высокую чувствительность и хорошее соотношение сигнал-шум.

В передатчик T5750 входят блок фазовой автоподстройки частоты (ФАПЧ), усилитель мощности и кварцевый генератор. В режиме передачи ток потребления составляет 8,5 мА. При отсутствии передачи подачей на выводы ENABLE (вход разрешения) и PA_ENABLE (вход разрешения усилителя мощности PA) (см. рис. 2) сигнала низкого уровня осуществляется переключение микросхемы в режим sleep, ток потребления при этом снижается до 0,35 мкА. Таким образом, литиевый элемент, обычно служащий источником питания в автономных системах, может служить много лет и позволяет использовать такие передатчики, например, в шинах автомобилей для мониторинга давления.

Передатчик имеет тактовый выход для синхронизации работы внешнего микроконтроллера, который используется для кодирования сигналов. T5750 поддерживает амплитудное и частотное манипулирование, имеет одиночный вывод с открытым коллектором для подключения внешней петлевой или l/4 антенны.

Амплитудная и частотная манипуляции

Если на вывод ENABLE передатчика подан высокий уровень, выводы PLL (ФАПЧ) и CLK активизируются. Сигнал тактирования с вывода CLK подается на МК. Подачей соответствующего сигнала на вывод PA_ENABLE осуществляется включение и выключение усилителя мощности PA, то есть реализуется амплитудная манипуляция (АМн) на частоте f1 или манипуляции включение-выключение (OOK, On-Off-Keying) (рис. 3). Для стабилизации кварцевому генератору и ФАПЧ требуется обычно около 1 мс после подачи сигнала высокого уровня на вывод ENABLE, поэтому вывод PA_ENABLE следует удерживать на низком уровне более 1 мс после подачи сигнала ENABLE.

T5750 содержит полностью интегрированную ФАПЧ, из внешних компонентов необходим только внешний резонатор 13,567187 МГц для передачи данных на частоте 868,3 МГц, или 14,296875 МГц — для частоты 915 МГц (см. рис. 3). Конденсатор С3 — разделительный конденсатор по питанию. Постоянное напряжение на выход с открытым коллектором подается через дроссель L1.

Для АМн конденсатор С2 не требуется, для частотной манипуляции (ЧМн) требуются оба конденсатора С1 и С2. После стабилизации кварцевого генератора и ФАПЧ на вывод PA_ENABLE подается высокий уровень для включения усилителя мощности PA (рис. 4).

Передатчик готов для частотной манипуляции. Изменение частоты достигается подключением и отключением конденсатора С2 параллельно нагрузочному конденсатору С1 путем подачи на управляющий вывод МК низкого уровня или переключением его в высокоимпедансное состояние, изменяя таким образом частоту на выходе антенны с f1 на f2 и обратно.

Для уменьшения энергопотребления после окончания передачи на вывод PA_ENABLE должен быть подан сигнал низкого уровня.

Сигнал CLK отключается после подачи на вывод ENABLE сигнала низкого уровня.

Усилитель мощности имеет выход с открытым коллектором, обеспечивающий импульсный ток, практически не зависящий от импеданса нагрузки. Таким образом, уровень выходной мощности определяется импедансом подключаемой нагрузки, и для получения максимальной выходной мощности (5,5 дБм) импеданс антенны должен быть согласован с выводом передатчика.

Для приложений с небольшой дальностью связи рекомендуется использовать печатную петлевую антенну. Основное требование, которому должны соответствовать такие антенны, — это способность возбуждать сильные токи для создания электромагнитного поля.

Выходная мощность антенны определяется значением ее сопротивления излучения: Rrad = 31 кОм (A/l2)2, где А — внутренняя площадь петлевой антенны, l — длина волны передаваемого сигнала. Мощность излучения антенны Prad = Rrad х ILoop2.

Расстояние передачи зависит также от корпуса передатчика, ориентации антенны, конфигурации пространства, в котором происходит передача (открытое, замкнутое), а также типа антенны (печатная, проводная). Например, при выходной мощности передатчика около 3 дБм (U2741B) печатной антенне на плате передатчика и проводной антенне на плате приемника передача может осуществляться в открытом пространстве до 100 м. В других условиях может быть удобнее использовать T5743 или T5754, имеющих большую выходную мощность 8,0 и 7,5 дБм, соответственно.

Передатчик AT86RF401

AT86RF401 представляет собой интеллектуальный миниатюрный передатчик с высокой степенью интеграции на базе 8-разрядного RISC-микроконтроллера AVR. Для организации законченной радиосистемы с манипуляцией включение-выключение (OOK) необходим только кварцевый резонатор, литиевый элемент, три конденсатора, дроссель и петлевая антенна (рис. 5).

AT86RF401 может быть переключен в режим sleep, ток потребления в этом режиме составляет 0,5 мкА.

AT86RF401 имеет программируемый регистр детектора снижения напряжения батареи.

При поступлении сигнала на любую линию ввода-вывода микросхема переходит в режим передачи, при этом происходит активизация цепи генератора синхросигналов для микроконтроллера AVR. Несущая радиосигнала синтезируется с помощью ГУН. Оптимальная настройка ГУН поддерживается с помощью допусков на элементы схемы через использование программно управляемой матрицы на переключаемых конденсаторах.

Внутрисхемно программируемые энергонезависимая память программ (2 кбайт), выполненная по технологии Flash, и память данных (128 байт), выполненная по технологии EEPROM, позволяют осуществлять разработку за короткое время. Имеется также внутреннее статическое ОЗУ объемом 128 байт (SRAM).

Как и во всех микроконтроллерах AVR, короткая команда выполняется за один машинный цикл, который составляет один период тактовой частоты 1,25 МГц. Система команд насчитывает 114 различных инструкций. Для реализации функций передатчика и некоторых дополнительных функций встроенный МК AT86RF401 имеет отличные от стандартных AVR регистры ввода-вывода (таблица 2).

Таблица 2. Регистры ввода-вывода AT86RF401

Адрес (Hex)Наименование регистраФункции
$3FSREGStatus Register
$3ESPHStack Pointer High Register (program to 0.00)
$3DSPLStack Pointer Low Register
$35BL_CONFIGBattery Low Configuration Register
$34B_DETButton Detect Register
$33AVR_CONFIGAVR Configuration Register
$32IO_DATINI/O DATA IN Register
$31IO_DATOUTI/O DATA OUT Register
$30IO_ENABI/O Enable Register
$22WDTCRWatchdog Timer Control Register
$21BTCRBit Timer Control Register
$20BTCNTBit Timer Count Register
$1EDEEARData EEPROM Address Register
$1DDEEDRData EEPROM Data Register
$1CDEECRData EEPROM Control Register
$17LOCKDET2Lock Detector Configuration Register 2
$16VCOTUNEVCO Tuning Register
$14PWR_ATTENPower Attenuation Control Register
$12TX_CNTLTransmitter Control Register
$10LOCKDET1Lock Detector Configuration Register 1

Встроенный таймер микроконтроллера AVR с работой по прерываниям упрощает применение ШИМ или манчестерского кодирования для модуляции несущей. Радиосигнал передается на настроенную петлевую антенну, которая может быть реализована медным проводником на печатной плате.

Усилитель мощности генерирует дифференциальный сигнал, который передается с выхода ФАПЧ на внешнюю антенну. Выходная мощность передатчика может изменяться программно в пределах 36 дБ с шагом 1 дБ путем конфигурирования усилителя мощности.

Генератор с подкачкой (номинальное значение 1,2 В) обеспечивает работу в широком диапазоне питающих напряжений.

В устройстве имеются встроенные аппаратные функции brown-out protection и контроля уровня напряжения батареи. Цепь brown-out protection определяет, когда напряжение питания опускается ниже минимального значения, обеспечивающего нормальную работу (обычно 1,8 В). При значении напряжения питания ниже указанного происходит аппаратный сброс микроконтроллера. Пороговое напряжение, при котором индицируется разряд батареи, задается программно.

Источником прерывания в AT86RF401 могут быть события «регистр данных пуст» и «передача данных окончена». Таймер также поддерживает режим, при котором вместо прерывания используется опрос, позволяющий получить большую скорость передачи.

Этот таймер также может быть использован для декодирования сигнала, полученного внешним приемником.

AT86RF401 имеет несколько источников сброса: Power-on Reset — по включению питания, внешний сброс, сброс от сторожевого таймера, Brown-out Reset — при снижении напряжения батареи ниже установленного, Button Reset (программный сброс).

Передатчики ATAxR862

Новые передатчики ATAxR862 на базе МК T44C892 семейства MARC4 (рис. 6) подходят для применения как на стороне приемника, так и на стороне передатчика (для декодирования данных). ATAx862 содержит ROM, RAM, 16 линий ввода-вывода, два 8-разрядных многофункциональных таймера-счетчика с функцией модуляции и демодуляции, супервизор напряжения питания, сторожевой таймер и сложный генератор тактовых импульсов с внешним выводом (встроенный RC-генератор, кварцевый генератор 32 кГц и 4 МГц).

Программное ПЗУ выполняется по технологии EEPROM (ATAM862 — Flash-версия) или по маске (ATAR862 — ROM-версия). Кроме микропроцессорного и радиочастотного блока, передатчик ATAx862 имеет дополнительный блок последовательной памяти данных емкостью 512 бит, выполненной по технологии EEPROM.

Плата передатчика T5750

Фирма Atmel выпускает отдельно плату передатчика T5750 V1.1 на базе передатчика T5750 и 4-разрядного МК T48C893N семейства MARC (рис. 7), предназначенную для частотной и амплитудной манипуляций.

Плата питается от одного литиевого элемента 3 В (например, CR2032). Ток потребления покоя составляет менее 1 мкА, ток потребления при передаче данных — около 8,5 мА. Плата может работать на частотах 868,3 МГц и 915 МГц, переход с одной частоты на другую осуществляется сменой резонатора и конденсаторов С5, С6, С7 цепи согласования импеданса печатной антенны.

По умолчанию, плата настроена на частотную манипуляцию со скоростью передачи данных 1 кбод. Для ЧМн девиация частоты составляет около 30 кГц. На плате имеется программный адаптер JP1, через который реализуется внутрисхемное программирование памяти EEPROM микроконтроллера T48C893N. Для разработки программного обеспечения может использоваться стартовый набор разработчика TMEB893 для МК MARC4.

Приемники

Приемники фирмы Atmel поддерживают скорость приема данных в режиме АМн до 10 кбод и в режиме ЧМн до 3,2 кбод, различаются частотой приема данных и шириной полосы промежуточной частоты (ПЧ) (таблица 3).

Таблица 3. Приемники фирмы Atmel

НаименованиеЧастота передачи, МГцПолоса ПЧ, кГцНапряжение питания, ВТок потребления, мАКорпусТемпературный диапазон, °C
U3741BM300–450300/6004,5–5,57SO20–40...+105
U3742BM300–4506004,5–5,57SO20–40...+105
U3745BM310–4406004,5–5,57SO20–40...+85
T5743N300–4506004,5–5,57,5SO20–40...+105
T5760868–8709504,5–5,57,4SO20–40...+105
T5761902–9286004,5–5,57,4SO20–40...+105
T5744300–4506004,5–5,57,1SSO20, SO20–40...+105

Приемники поддерживают протоколы ЧМн, АМн, ШИМ, манчестерское и двухфазное кодирование. Чувствительность приемников в среднем составляет –110, –114 дБм (в режиме АМн, низкая скорость передачи данных) и –106 дБм (для ЧМн). Приемники имеют электростатическую защиту 4 кВ (кроме T5760/61 — 2 кВ) согласно MIL-STD-883. Принцип построения приемников одинаков, рассмотрим его на примере U3741BM.

U3741BM предназначен для работы на частотах 300–450 МГц, в технической документации Atmel приводятся параметры микросхемы и ее «обвязка» только для двух частот: 315 МГц (стандартный диапазон в США) и 433,92 МГц (стандартный диапазон для Европы). Переход с одной частоты на другую осуществляется с помощью смены нескольких внешних компонентов (резонатора и конденсаторов).

Входной каскад РЧ-приемника U3741BM представляет собой супергетеродин с промежуточной частотой 1 МГц и состоит из малошумящего усилителя, гетеродина, смесителя с подавлением зеркального канала до 30 дБ и усилителя РЧ (рис. 8). Сигнал с входного каскада РЧ фильтруется интегрированным фильтром ПЧ 4-го порядка, поступает на RSSI-усилитель, демодулятор и затем на фильтр данных (ФВЧ 1-го порядка и ФНЧ 1-го порядка). Далее сигнал передается в схему обработки данных.

Для повышения избирательности приемника до 40 дБ используют внешний ПАВ-фильтр. Для идентификации и фильтрации «шумов» в приемнике U3741BM может использоваться функция индикации уровня принимаемого сигнала RSSI (Receive Signal Strength Indication), позволяющая игнорировать фронты, которые случаются при отсутствии сильного радиосигнала. Недостатком использования RSSI является изменение условий приема (снижение чувствительности).

Для снижения энергопотребления используется специальный режим опроса — polling. В этом режиме приемник находится попеременно в трех состояниях. В режиме sleep цепь обработки сигнала отключена на время Tsleep, и микросхема потребляет низкий ток. Во время запуска Tstartup цепь обработки сигнала запускается.

Следующий режим — проверка количества битов в соответствии с установленным временным окном (bitcheck). Если полезный сигнал не обнаружен за время Tbitcheck, приемник переходит опять в режим sleep. То есть приемник включается на короткие промежутки времени и проверяет присутствие полезного сигнала на входе. Если сигнал обнаружен, приемник переходит в активный режим и передает данные во внешний МК. Приемник конфигурируется с помощью двух регистров разрядностью 12 бит, определяющих скорость передачи данных, интервалы и параметры различных режимов (Tsleep, Tstartup, Tbitcheck и т. д.).

U3741BM доступен с двумя различными полосами ПЧ. U3741BM-M2 — версия с шириной ПЧ 300 кГц — хорошо подходит для систем с АМн, где используется передатчик с ФАПЧ U2741B. U3741BM-M3 имеет полосу ПЧ 600 кГц. Этот вариант может быть использован совместно с U2741B в режимах ЧМн и АМн.

Использование U3741BM в режиме АМн дает более высокую точность частоты несущей.

Отладочные комплекты

Корпорация Atmel предлагает отладочные комплекты для разработки приемников и передатчиков, позволяющих осуществить разработку беспроводной системы до создания собственной платы. В отладочный комплект входит базовая плата с МК, плата приемника, плата передатчика и программное обеспечение (рис. 9). Отдельно могут поставляться платы приемника или передатчика. Для каждой пары «приемник — передатчик» предлагается свой отладочный комплект (таблица 4).

Таблица 4. Отладочные комплекты приемников и передатчиков

;
Отладочный комплектПриемникПередатчикЧастота, МГцШирина полосы пропускания, кГцПримечание
TMEBx741AU2741U3741433300
TMEBx741BU2741U3741433600
TMEBx741CU2741U3741315300
TMEBx741DU2741U3741315600
TMEBx745AU2745U3745433600
TMEBx745BU2745U3745315600
TMEB57x0T5750T5760868600
TMEB57x1T5750T5761915600
 T5753 315 планируется к выпуску в 2003 г.
 T5754 433 планируется к выпуску в 2003 г.
TMEB5744S3 T5744315600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N3 T5744315600плата приемника
TMEB5744S4 T5744433600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N4 T5744433600плата приемника
AT86RF401U-EK1AT86RF401U 315 плата передатчика
AT86RF401E-EK1AT86RF401E 433 плата передатчика
ATAK4015744UAT86RF401UT5744315
ATAK4015744EAT86RF401ET5744433
AT86RF211-DK433107AT86RF211AT86RF211433
AT86RF211-DK868107AT86RF211AT86RF211868
AT86RF211-DK915107AT86RF211AT86RF211915

Отладочный комплект TMEB57x0

Рассмотрим некоторые отладочные комплекты, приведенные в таблице 4. Отладочный комплект TMEB57x0 предназначен для ознакомления с приемником T5760 и передатчиком T5750, работающими на частоте 868 МГц. Он состоит из базовой платы на основе 4-разрядного микроконтроллера семейства MARC4, платы приемника и платы передатчика (рис. 10). Приемник и передатчик программируются через внешний компьютер под управлением программного обеспечения передатчика или приемника соответственно, поставляемого вместе с отладочным комплектом.

Программное обеспечение передатчика позволяет устанавливать скорость передачи данных, тип модуляции, тестовое слово и т. д.

После записи программного кода в передатчик плата передатчика работает независимо и может быть снята с базовой платы. Программное обеспечение приемника имеет средства оценки передачи данных (гистограммы, временные таблицы). Приемник работает только совместно с базовой платой. Соответствующие светодиоды индицируют включение питания, правильность тестового слова, соответствие телеграммы установленному временному окну.

Отладочный комплект ATAK4015744

Отладочный комплект ATAK4015744 включает в себя платы приемника T5744 и передатчика AT86RF401, образцы AT86RF401 и T5744, необходимые программные средства для разработки двунаправленной передачи данных. Программное обеспечение позволяет передавать передатчику уникальный 8-битовый код, соответствующий одной из четырех кнопок платы передатчика. Он содержит идентификационный код кнопки и данные о состоянии батарейного элемента. Приемник T5744 демодулирует радиосигнал в цифровую форму и передает его для обработки в AT86RF401.

После обработки сигнала двоичное представление кода нажатой клавиши и статус батарейного элемента отображаются с помощью трех светодиодов. В наборе используется манипуляция включение-выключение (OOK) для модуляции несущей и ШИМ для кодирования цифровой информации.

Плата передатчика имеет в своем составе AT86RF401, кнопки, держатель батареи, печатную антенну, разъем, дискретные компоненты. Внутрисхемное программирование (ISP) возможно через интерфейс SPI с помощью 6-полосного ленточного кабеля, подсоединяемого к COM-порту PC. Плата приемника имеет в своем составе две микросхемы T5744 и AT86RF401, держатель батарейного элемента, печатную антенну, разъем, дискретные компоненты. Сохранена возможность реализации функции RSSI приемника T5744, которая не используется в отладочном комплекте.

Три светодиода подсоединены к AT86RF401 и зажигаются при получении соответствующим образом промодулированного сигнала.

T5744 имеет вывод для антенны с одним вхо-дом. Плата приемника содержит средства для согласования цепи с печатной антенной на плате или простой штыревой антенной l/4. Печатная антенна не согласована с импедансом 50 Ом цепи, она предназначена для демонстрации работы только на коротких расстояниях. Согласовать импеданс (и получить большее расстояние связи) возможно отсоединением печатной антенны и подключением антенны l/4.

В наборе применено ШИМ-кодирование 1/3:2/3, которое может быть изменено программно. 1/3:2/3 означает, что «1» представляется первой 1/3 периода, содержащей радиосигнал, а последние 2/3 периода не содержат сигнала. Для «0», наоборот, первые 2/3 не содержат сигнала, а последняя 1/3 содержит. Сообщение состоит из 2 байт: преамбулы (0xFFFE) и байта данных (старшая половина байта содержит статус батареи, а младшая — идентификационный номер кнопки).

Байт данных повторяется 3 раза. Идентификационные номера кнопок кодируются следующим образом: кнопка 0 — 0001, кнопка 1— 0011, кнопка 2 — 0111, кнопка 3 — 1111. Такие идентификационные номера позволяют однозначно идентифицировать каждую кнопку и при сдвиге одного бита ошибки идентификации не возникает. Бит-таймер выполняет функцию манипуляции передатчика, обеспечивая синхронность модуляции усилителем мощности.

Приемник находится во включенном состоянии постоянно, поэтому он может реагировать на шум. Микроконтроллерная часть AT86RF401 должна проверять каждый фронт с помощью бит-таймера для определения полезного сигнала. При использовании ШИМ-кодирования бит может быть определен как «1» или «0» путем измерения интервала от переднего до заднего фронта (рис. 12).

Приемопередатчик

Отдельно в ряду радиочастотной продукции Atmel стоит приемопередатчик AT86RF211 (таблица 5), предназначенный для работы с внешним МК AVR. Это недорогое решение для беспроводных применений (телеметрия, датчики) для скоростей до 64 кбит/с и полудуплексной передачи. Расстояние передачи составляет до 30 метров в закрытом помещении и до 300 метров в открытом пространстве.

Таблица 5. Приемопередатчик фирмы Atmel

НаименованиеЧастота передачи, МГцСкорость передачи данныхВыходная мощность, дБмТок потребленияНапряжение питания, ВКорпусТемпературный диапазон, °C
AT86RF211915/868/43364 кбит/с10/12/14 0,5 мкА–35 мА2,4–3,75TQFP48–40…+85

Для работы на частотах 433, 868 и 915 МГц используется один приемопередатчик, выбор частоты осуществляется подключением различных внешних элементов. Имеется функция цифровой подстройки частоты несущей с шагом 200 кГц. Из блок-схемы AT86RF211 (рис. 13) видно, что из внешних компонентов необходим только кварцевый резонатор, керамический фильтр, антенно-согласующие компоненты и фильтрующие компоненты питания.

Все необходимые радиочастотные блоки интегрированы в AT86RF211, что позволяет упростить разработку платы приемопередатчика и позволяет сократить затраты на производство соответствующих компонентов. Конструкция AT86RF211 позволяет избежать типичных проблем, возникающих при моделировании устройств беспроводной связи, например, изменения частоты при электростатическом воздействии от рук пользователя или помещении устройства в корпус.

Структура приемника супергетеродинная, двойного преобразования. AT86RF211 включает в себя переключатель режимов прием/передача (Rx/Tx) со временем переключения менее 200 мкс. Имеются также цифровая функция RSSI и функция контроля значения напряжения батарейного элемента.

AT86RF211 содержит встроенный синтезатор, ФАПЧ, ГУН, имеет 8 цифровых уровней выходной мощности. Он поддерживает ЧМн, манчестерское кодирование сигнала не требуется.

Приемопередатчик может работать в нормальном режиме приема-передачи, в независимом режиме «wakeup» и режиме энергосбережения «power down».

В нормальном режиме микросхема конфигурируется через МК, устанавливаются частота и режим (прием или передача). Далее микросхема действует как конвейер: данные, поступающие на вывод DATAMSG, немедленно передаются в эфир (Tx), либо сигнал, поступающий с антенны, демодулируется и передается побитно в МК по тому же выводу DATAMSG (Rx). Данные в кристалле не хранятся и не обрабатываются.

В режиме «wakeup» кристалл устанавливается в специальный режим передачи, называемый sleep. Кристалл периодически запускается по сигналу от внутреннего таймера (отдельная функция, не зависящая от МК, находящегося в режиме power-down) и ожидает данные в виде специального сообщения, формат которого определяется предварительно. При получении правильного сообщения данные сохраняются в AT86RF211 (до 32 бит), и на выводе WAKEUP генерируется сигнал прерывания. В противном случае процедура продолжается.

AT86RF211 имеет несложный интерфейс подключения к МК, при котором его можно рассматривать как внешний периферийный узел МК. Обмен данными между AVR МК и РЧ-модулем AT86RF211 осуществляется через 3 регистра ввода-вывода общего назначения МК, которые используются для чтения и записи данных в 16 внутренних регистров AT86RF211. 8 регистров AT86RF211 используются для конфигурирования нормального режима обмена данными, 4 регистра для режима «wake-up», 4 регистра для реализации специальных функций, определяемых конечным приложением. Размеры регистров варьируются от 32 бит до 1 бита регистра RESET. Наиболее часто используемые биты расположены в старших разрядах регистров. Режимы чтения и записи позволяют осуществлять доступ к отдельным битам регистра.

Сигналы SLE, SCK и SDATA МК формируют последовательный цифровой интерфейс для управления работой приемопередатчика и могут быть назначены на любые выводы общего назначения AVR. Сигнал SLE (enable/chip select) и SCK (clock) работают на выход, сигнал SDATA является двунаправленным.

Сигнал DATAMSG используется для организации полудуплексной передачи между МК и РЧ модулем (рис. 14).

При организации асинхронного интерфейса UART оба вывода RхD и TхD МК соединяются с двунаправленным вводом-выводом DATAMSG AT86RF211. Так как осуществляется полудуплексная передача, при отсутствии передачи данных вывод TхD должен находиться в высокоимпедансном состоянии.

Вывод DATACLK используется для синхронной передачи и поэтому при использовании UART не задействован.

Для организации синхронной передачи данных между AVR и AT86RF211 необходимо использовать либо интерфейс «bit banging», либо узел SPI.

Интерфейс SPI используется для высокоскоростного обмена данными. Вывод DATACLK AT86RF211 подсоединяется к выводу SCK порта SPI МК (рис. 15). При приеме данных порт SPI работает в режиме slave. Вывод SCK работает в режиме входа и управляется выводом DATACLK AT86RF211. Вывод MOSI порта SPI подсоединяется к выводу DATAMSG AT86RF211. Так как обмен данных происходит в полудуплексном режиме, вывод MISO остается свободным. Вывод SS/ следует подсоединить к «земле». В режиме передачи вывод SCK порта SPI остается в неподключенном состоянии, чтобы избежать конфликта с выводом DATACLK AT86RF211.

При такой организации обмена данными между AT86RF211 и МК следует учитывать скорость передачи по интерфейсу SPI, зависящую от тактовой частоты МК и предделителя.

Если тактовая частота МК велика, может оказаться, что скорость SPI окажется слишком большой для AT86RF211 в режиме передачи, и AT86RF211 не будет успевать передавать данные в эфир. Скорость порта SPI в режиме приема будет всегда совместима с AT86RF211.

Для получения требуемой скорости передачи данных, не накладывающей ограничения на выбор МК по скорости, возможно использование комбинации аппаратной реализации порта SPI для режима приема, имеющего жесткие требования по синхронизации, и аппаратно управляемых вводов-выводов приемопередатчика от таймера (bit banging) для режима передачи.

Также удобно использовать режим аппаратно управляемых вводов-выводов, если МК не имеет периферийных узлов портов UART или SPI. Для реализации такого обмена вывод DATAMSG подсоединяется к любому выводу МК, вывод DATACLK к любому выводу, выполняющему функцию запроса прерывания из внешнего источника. Функция восстановления синхросигнала после сброса обеспечивает появление фронта тактового сигнала в середине получаемого бита данных, по которому инициализируется прерывание.

Для всех вариантов последовательного подключения выводы SDATA, SCK и SLE AT86RF211 подключаются к вводам-выводам общего назначения МК. Если используется экономичный режим питания (standby), вывод WAKEUP должен быть подсоединен к выводу МК с функцией запроса прерывания из внешнего источника.

Отладочный комплект AT86RF211

Отладочный комплект AT86RF211-DKххх107 (рис. 16) предназначен для быстрой и простой разработки системы на базе AT86RF211 и AVR МК 8-бит AT90LS8535. Отладочный комплект содержит два одинаковых модуля. Каждый модуль состоит из базовой платы, имеющей в своем составе AVR МК, ЖКИ, кнопку, переключатель, датчик освещенности и несколько светодиодов, а также дочерней платы РЧ-модуля, состоящей из AT86RF211, соответствующей обвязки и гибкой штыревой антенны, которая может быть отсоединена для подключения тестового оборудования. МК AT90LS8535 поставляется с запрограммированной демо-версией, которая передает между двумя модулями данные об освещенности, полученные с помощью интегрированного АЦП МК. Исходные коды для этой и других программ на языке С поставляются вместе с комплектом.

Отладочный комплект следует заказывать на конкретную частоту: 915 МГц, 868 МГц или 433 МГц. Базовая плата одинакова для всех комплектов, отличаются только дочерние платы РЧ-модуля.

На РЧ-модуле отладочного комплекта имеется ПАВ-фильтр, фильтр первой ПЧ 10,7 МГц и фильтр второй ПЧ 455 кГц. Конструкция модуля обеспечивает узкополосную передачу, высокую избирательность и большую дальность связи. Из-за полосы фильтра второй ПЧ 455 кГц скорость передачи данных ограничена 20 кбит/с.

Для применений, требующих скорости данных более 64 кбит/с и, соответственно, более широкой полосы, следует заменить на плате фильтр второй ПЧ на конденсатор. Отладочный комплект сопровождается необходимой документацией для разработки различных встроенных приложений.

Отдельно поставляются дочерние платы РЧ-модулей для дальней связи со штыревой антенной (рис. 17) и для небольшой дальности связи с печатной антенной (рис. 18).

Дочерние платы совместимы с отладочным комплектом. Gerber-файлы, список компонентов и принципиальные схемы поставляются вместе с дочерними платами.
