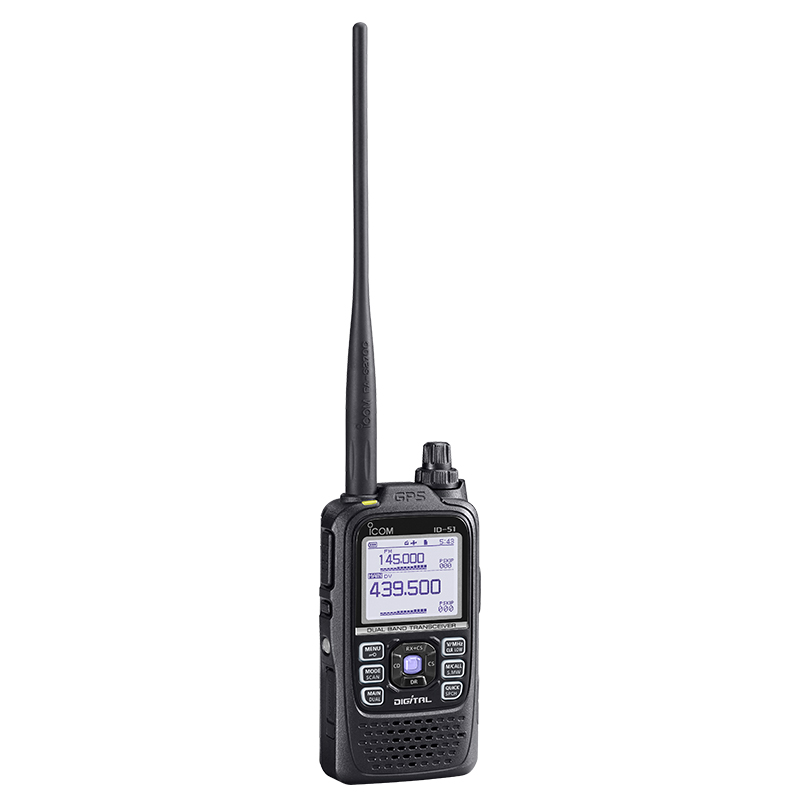

Icom ID-51A PLUS / ID-51E PLUS

ID-51A-PLUS

















Описание

Новейшая радиостанция Icom ID-51E PLUS, является развитием ставшей популярной D-Star радиостанции Icom ID-51E и получившей от юбилейной версии Limited Edition улучшения некоторых функций:

  • Более быстрая передача данных в режиме DV (примерно в три раза быстрее - 3480 бит/сек);
  • Теперь данные о местоположении GPS могут быть отправлены одновременно с последовательной передачей данных;
  • Расширенные D-PRS функции: прием только База/Объект/Пункт/Погодные данные
  • Данные о высоте теперь можно сохранять в памяти GPS;
  • Команды CI-V могут быть отправлены через разъем DATA;
  • Списки позывных, репитеров и памяти GPS, можно импортировать и экспортировать в формате CSV
  • В команды CI-V добавлены, GPS TX режим, DV данные TX и возможности включения/выключения GPS.

Программное обеспечение RS-MS1A, для работы с Android ™ устройствами (приложение можно скачать бесплатно)

Помимо основных технических улучшений, компания ICOM открывает для Вас новую возможность работы рации с внешними устройствами. Программное обеспечение RS-MS1A установленное на Ваше Android ™ устройство и подключенное к радиостанции ID-51E с помощью опционального кабеля OPC-2350LU, позволяет посмотреть на карте приложения расположение ретрансляторов и установить их на ID-51E. Приложение так же позволяет отправлять и получать текстовые сообщения и фотографии.

Основные функции программы RS-MS1A:

  • Отправка и получение фотографий;
  • Отправка и получение текстовых сообщений;
  • Программирование DR функций трансивера;
  • Просмотр местоположения ретрансляторов или других D-PRS станций на карте приложения;
  • Просмотр и экспорт истории проведенных связей радиостанцией;
  • Просмотр подробных данных в списке ретрансляторов радиостанции;
  • Импорт и экспорт в или из радиостанции списков Репитер и Позывной.

Кроме того в радиостанции остались все основные функции от старой версии ICOM ID-51E:

Легкий и компактный корпус

Двухдиапазонный любительский портативный трансивер Icom ID-51E PLUS имеет компактный корпус. Его размеры 58 х 105,4 х 26,4 мм, а вес всего около 255 г (вместе с аккумулятором и антенной). Несмотря на миниатюрный корпус, выходная мощность трансивера Icom ID-51E PLUS составляет 5 ватт на диаппазонах 2м и 70см. Трансивер Icom ID-51E PLUS имеет возможность одновременного прослушивания двух частот. Радиостанция умеет работать в режиме D-STAR. А интегрированный в станцию GPS приемник всегда точно определит координаты местоположения.

Функция двойного прослушивания

В трансивере Icom ID-51E PLUS имеется 2 независимых приемника, что позволяет одновременно осуществлять прием 2 частот 2м/2м, 70см/70см и 2м/70см. Совместное использование следующих видов модуляции: DV/DV, AM/AM, FM-N/FM-N и DV/FM-N в режиме двойного прослушивания недоступны. Уровни громкости и шумоподавления можно установить отдельно для главного и вспомогательного приемников.

D-STAR DV (Digital Voice + Data)

В трансивере Icom ID-51E PLUS предусмотрен также режим работы D-STAR (Digital Smart Technology for Amateur Radio). Данный вид является одним из ведущих цифровых форматов в любительском радио.

Режим работы DR (репитерный режим в D-STAR)

Режим работы DR (репитерный режим в D-STAR) позволяет подключиться без особых усилий к ретрансляторам и другим радиолюбителям, работающим в этом же режиме. Настройка подключения в этом режиме производится за два простых шага, которые под силу даже новичку в D-STAR.

Автоматические напоминания из списка D-STAR ретрансляторов

Используя информацию со встроенного в трансивер GPS приемника о своем местоположении, трансивер берет из памяти и показывает на экране список с информацией о ближайших D-STAR ретрансляторах, что и позволяет быстро получить к ним доступ.
Чтобы использовать данную функцию, необходимо вначале внести информацию о D-STAR ретрансляторах в память трансивера.
Трансивер Icom ID-51E PLUS поступает в продажу с уже загруженным списком о D-STAR ретрансляторах, но некоторые данные о D-STAR ретрансляторах могут устаревать или быть недоступными в связи с изменениями, вносимыми их владельцами.

Независимые AM и FM приемники

Вещательные станции FM и АМ диапазонов можно слушать при использовании функции двойного прослушивания. Однако, когда на любительских частотах появляется сигнал, громкость вещательной станции автоматически уменьшается.

Функция голосовой памяти

В трансивере имеется функция записи радиосвязей. При помощи данной функции диктофон может автономно записывать разговор. Записанное голосовое сообщение может быть передано в эфир повторно. Максимальная длительность каждой записи составляет 60 секунд. Данной функцией можно пользоваться, если дополнительно приобрести и установить в специальный слот в радиостанции карту памяти формата microSD.

Слот для карты памяти формата microSD

В трансивере есть слот для карты памяти формата microSD (максимальный поддерживаемый объем карт-памяти - 32 ГБ). На карте памяти можно хранить различные данные, включая голосовые сообщения, журнал связей, данные журналов GPS приемника. Кроме того, на карте памяти можно хранить информацию о ретрансляторах D-STAR, а также другие личные настройки.

Встроенный GPS-приемник

Встроенный GPS-приемник обладает быстрым запуском и точностью представляемых данных. Значения текущего положения (географические координаты) и высоты будут показаны на дисплее радиостанции.

Функция автоматического ответа в режиме DV

При поступлении вызова на имя Вашего позывного, ID-51E PLUS может автоматически ответить, передав информацию о Вашем текущем положении (данная функция доступна не на всех D-STAR сетях).

Функция GPS лога (для работы данной функции нужна карта памяти micro SD)

Через определенный интервал времени (от 1 секунды до 1 минуты, в зависимости от произведенных в меню настроек) GPS приемник записывает в файл, расположенный на карте памяти, информацию о передвижении для последующего анализа на компьютере.

Водонепроницаемая конструкция

Трансивер Icom ID-51E PLUS имеет превосходную водонепроницаемую защиту класса IPX7 (глубина погружения в воду не более 1м на время не более 30 минут). Его можно использовать в суровых климатических условиях, в туристических походах, прогулках на горных велосипедах, при занятии экстремальными видами спорта и т.п.

Понятный интерфейс

Специальная клавиатура и кнопки быстрого доступа к отдельным пунктам меню помогут быстро получить доступ ко многим параметрам трансивера. Инженеры фирмы Icom постарались, чтобы на большом хорошо читаемом матричном дисплее было максимальное число информации о работе трансивера.

5 ватт выходной мощности

Выходная мощность трансивера Icom ID-51E PLUS составляет 5 ватт.

Длительная работа от аккумулятора

Поставляемый в комплекте с трансивером аккумулятор BP-271 обеспечивает до 4,5 часов работы радиостанции (обычное использование с включенным режимом сохранения энергии). Дополнительный батарейный блок большей емкости - BP-272 обеспечивает работу радиостанции до 7,5 часов (обычное использование с включенным режимом сохранения энергии).

Быстрая зарядка

Зарядить аккумулятор радиостанции Icom ID-51E PLUS можно, подключив прилагаемое зарядное устройство непосредственно в трансивер. При условии, что радиостанция выключена, аккумулятор BP-271 будет полностью заряжен примерно за 3 часа.

Другие особенности

• 1304 ячеек памяти, в том числе 700 ячеек для ретрансляторов D-STAR;
• Тон 1750Hz;
• 16 каналов памяти DTMF (24 цифры);
• Автоматическое отключение питания;
• Часы;
• Функция блокировки кнопок;
• Возможность дистанционного радиоуправления через модуль CI-V;
• Внешний разъем питания;
• Подсветка ЖК-дисплея и клавиатуры.


Характеристики

Технические характеристики радиостанции ICOM ID-51E PLUS

Общие

Диапазон частот 144–146, 430–440 МГц
Количество каналов 1304 канала
Тип излучения F2D, F3E, F7W
Вид модуляции DV, FM, FM-N
Стабильность частоты ± 2.5 ppm (-20 ° C до +60 ° C)
Питание

7,4 В постоянного тока (BP-271)

Диапазон рабочих температур -20 ° C до +60 ° C
Габариты 58 * 105.4 * 26,4 мм
Вес 255г

Передатчик

Выходная мощность

Высокая - 5 Ватт.
Средняя 1 -2.5 Ватт.
Средняя 2 -1 Ватт.
Малая 0.5 Ватт.
Низкая 0.1 Ватт.

Внеполосное излучение

Менее чем 60 дБ при высокой и средней 1 мощности

Менее чем 13 дБ при средней 2, малой и низкой мощности

Максимальное отклонение частоты ± 5.0/2.5 кГц (FM Широкий /Узкий)

Приемник

Чувствительность DV (на уровне 1% BER) Менее 0.28 мкВ
FM, FM-N(при 12 дБ SINAD) Менее 0.18 мкВ
Селективность DV Более 50 дБ
FM Более 55 дБ
FM-N Более 50 дБ
Подавление внеполосного излучения и побочных каналов Более 60 дб

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Аксессуары

Футляр для аккумуляторов

BP-273

BP-273

AA (LR6)×3


Батареи

BP-271

BP-271

(Li-Ion) 7.4V
1150мАч (min.),
1200мАч (typ.)
BP-272

BP-272

(Li-Ion) 7.4V
1880мАч (min.),
2000мАч (typ.)


Настольное зарядное устройство

BC-202

BC-202

Быстрое настольное зарядное устройство.
(Используйте с BC-123s)





зарядное устройство

BC-167S

BC-167SA/SD



* BC-167SA для 120V AC, SD для 230 В переменного тока, С.В. для 240 В переменного тока.



Автомобильноя зарядное устройство

CP-19R

CP-19R

CP-12L

CP-12L



Кабель питания

OPC-254L

OPC-254L/LR





СПИКЕР-МИКРОФОНЫ

HM-75LS

HM-75LS

HM-186LS

HM-186LS





НАУШНИКА-МИКРОФОНЫ

HM-153LS

HM-153LS

HM-166LS

HM-166LS



Гарнитура

HS-94

HS-94

HS-95

HS-95

HS-97

HS-97



Наушник

SP-13

SP-13



Зажим для ремня

MB-127

MB-127





Чехол

LC-179

LC-179

SJ-1

SJ-1

Силиконовый чехол для куртки
Для использования с BP-271


Кабели адапторы

OPC-2144

OPC-2144

Тонкий L-типа.
Обязательно при использовании с НМ-75A, НМ-153, НМ-166 или SP-13.
OPC-2006LS

OPC-2006LS

Требуется при использовании с HS-94, HS-95 или HS-97.


Кабели для передачи данных

OPC-2350LU

OPC-2350LU

USB-кабель для связи с устройством Android ™ или ПК.


CI-V преобразователь

CT-17

CT-17



Приложения для Android ™

RS-MS1A

RS-MS1A

Бесплатно скачать программное обеспечение можно с Google Play ™


Антенный адаптер

AD-92SMA

AD-92SMA

SMA-BNC антенный адаптер


Антенна

FA-S270C

VHF/UHF В комплекте поставки.





Icom ID-31A / ID-31E

ID-51A-PLUS

















Описание

Современная модель, ставшая настоящей гордостью производителя. Рекомендуем вам купить рацию ICOM ID-31E, которая отличается внешним видом и новым пользовательским интерфейсом. Может эксплуатироваться в достаточно жестких условиях, так как выдерживает по влагостойкости требования IPX7

Особенности рации ICOM ID-31E

  • комплектуется тонким компактным корпусом;
  • за счет встроенного GPS приемника позволяют пользователю точно определять свое местонахождения, в тои числе и высоту, на которой в настоящий момент находится пользователь;
  • имеется специальный слот, позволяющий подключать карту микро-SD, которую можно использовать для хранения голосовой памяти, GPS лога и содержимого ячеек памяти;
  • быструю работу с меню обеспечивает большой матричный дисплей, клавиатура и кнопка-джойстик;
  • предусмотрено 1252 канала памяти, 500 из которых являются постоянными, два канала являются вызывными;
  • предусмотрено программное обеспечение, позволяющее клонировать имеющиеся настройки.

Характеристики



ID-31E

Диапазон частот Европейская версия : 430–440Мгц
Размеры 58×95×25.4 мм
Вес
(прибл.)
140г (без батареи),
225г (с BP-271 и антенной)
Выходная мощность Выс : 5W
Сред : 2.5W
Низ : 0.5W
S-низ : 0.1W
(при 7.4V DC)
Чувствительность DV (на 1% BER) : менее 0.28μV
FM, FM-N (на 12dB SINAD) : менее 0.18μV

Все указанные технические характеристики могут быть изменены без предварительного уведомления.


Аксессуары

Футляр для аккумуляторов

BP-273

ВР-273

АА(LR6)


Батареи

BP-271

ВР-271

(Li-Ion) 7.4V
1150мАч (мин.),
1200мАч (тип.)
BP-272

ВР-272

(Li-Ion) 7.4V
1880мАч (мин.),
2000мАч (тип.)


Настольное зарядное устройство

BC-202

BC-202

Быстрое настольное зарядное устройство.





АДАПТЕР

BC-123SE

BC-123SE



Зарядное устройство

BC-167S

BC-167SD





Автомобильная зарядка

CP-19R

CP-19R

с / шум фильтр
CP-12L

CP-12L



Кабель питания

OPC-254L

OPC-254L / LR





СПИКЕР-МИКРОФОНЫ

HM-75LS

HM-75LS

HM-186LS

HM-186LS





Наушники-микрофоны

HM-153LS

HM-153LS

HM-166LS

HM-166LS



Гарнитура

HS-94

HS-94

Тип с креплением-крючком
OPC-2006LS требуется.
HS-95

HS-95

За-голову тип
OPC-2006LS требуется.
HS-97

HS-97



Наушник

SP-13

SP-13



Зажим для ремня

MB-127

MB-127





ЧЕХОЛ

LC-179

LC-178



Кабели адаптеры

OPC-2144

OPC-2144

Тонкий L-тип.
Обязательно при использовании НМ-75A, НМ-153, НМ-166 или SP-13.
OPC-2006LS

OPC-2006LS

Требуется при использовании HS-94, HS-95 или HS-97.


КАБЕЛЬ ДЛЯ ПЕРЕДАЧИ ДАННЫХ

OPC-2350LU

OPC-2350LU

USB-кабель для связи с устройством Android ™ или ПК.


CI-V преобразователь

CT-17

CT-17



Программне обеспечение

CS-31



Приложения для Android ™

RS-MS1A

RS-MS1A

Бесплатно скачать программное обеспечение можно с Google Play ™


Антенный адаптер

AD-92SMA

AD-92SMA



АНТЕННЫ

FA-S270C

УВЧ антенна
в комплекте

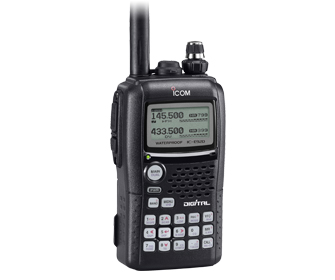

Icom IC-92AD / IC-E92D

Icom IC-92AD













Описание

Большая степень влагозащиты:

Радиостанция Icom IC-92AD (Icom IC-e92) и тангента HM-175GPS, имеют более высокую водонепроницаемую защиту чем другию подобные радиостанциии, класс защиты - IPX7 (30 минут под водой на глубине 1 метр). Прочное шасси корпуса Icom IC-92AD (Icom IC-e92) - из алюминия и позволяет защитить радиостанцию в при работе тяжелых уличных условиях, походах, путешествиях на горных велосипедах, и других условиях.

Дополнительный GPS Выносной микрофон Icom IC-92AD (Icom IC-e92):

Когда Вы используете GPS-спикер микрофон HM-175GPS, Icom IC-92AD (Icom IC-e92) показывает дкоординатные данные о Вашем местоположении, а так же показывает электронный компас.

Широкополосный приемник Icom IC-92AD (Icom IC-e92) с возможностью двойного приема:

Приемник радиостанции Icom IC-92AD (Icom IC-e92) имеет возможность двойного приема, что позволяет одновременно прослушивать две различные частоты. Нажимая и удерживая кнопку [Main/Dual], вы можете легко включить или выключить функцию двойного приема, а одно нажатие [Main/Dual] переключает активные каналы VFO (Диапазон А/ Диапазон В).

Выходная мощность 5 Ватт:

Радиостанция Icom IC-92AD (Icom IC-e92), поставляется со стандартной литий-ионной батарей питания и имеет возможность работы выходной мощностью 5 Ватт на VHF и UHF диапазонах. Поставляемый аккумулятор BP-256 обеспечивает до 6/5.5 часов времени работы на передачу. Если Вам не требуется полная мощность, вы можете снизить выходную мощность до 2.5/0.5/0.1 Ватт, чтобы уменьшить энергопотребление Icom IC-92AD (Icom IC-e92).

Простой спектроанализатор Icom IC-92AD (Icom IC-e92):

Радиостанция Icom IC-92AD (Icom IC-e92), имеет простой спектроанализатор, который можно использовать для поиска новых или мешающих сигналов.

Встроенная функция записи Icom IC-92AD (Icom IC-e92):

Радиостанция Icom IC-92AD (Icom IC-e92) имеет встроенный голосовой рекордер для записи входящего вызова на срок до 30-секунд (или 15 сек. 2 трека, 10 сек. 3 трека). Для автоматизации исходящих сигналов, можно заранее записать до 10 секунд (Ваш позывной или CQ сообщение).

Большой матричный дисплей Icom IC-92AD (Icom IC-e92):

В рации Icom IC-92AD (Icom IC-e92), используется большой полный матричный дисплей (37,8 20 мм), Icom IC-92AD (Icom IC-e92) показывает две строки частотной настройки, алфавитно-цифровое имя канала, спектроанализатор, полученное сообщение, информацию о положении, и т.д. Вы можете изменить параметры экрана Icom IC-92AD (Icom IC-e92), чтобы показать частоту или имя канала памяти в центре экрана. Кроме того, автоматическая подсветка ЖК-экрана и подсветка клавиатуры обеспечивают яркое освещение в ночное время работы.

Клавиатура навигации Icom IC-92AD (Icom IC-e92):

4 кнопки курсора на клавиатуре дают возможность быстрого и интуитивного доступа к множеству настроек. Двойная ручка настройки Громкость/Канал памяти обеспечивает быстрый и удобный выбор необходимого канала памяти или уровень громкости.

Возможность управления с компьютера Icom IC-92AD (Icom IC-e92):

При подключении радиостанции Icom IC-92AD (Icom IC-e92) к компьютеру через RS-232C, можно управлять с компьютера большинством функций Icom IC-92AD (Icom IC-e92) с помощью дополнительного программного обеспеченияRS-92. В режиме DV, вы можете отправлять и получать короткие сообщения из 20 символов (макс.) на ПК.

Характеристики

Технические характеристики радиостанции ICOM IC-92AD

Общие

Диапазон частот Передача: 137–174/400–470 МГц
Прием: 0.495–999.990 МГц
Количество каналов 1304
Вид модуляции FM/WFM/AM/DV
Стабильность частоты ± 2.5 ppm (-20 ° C до +60 ° C)
Шаг настройки (кГц) 5 *, 6.25 *, 8.3 3 *, 9 *, 10, 12,5, 15, 20, 25, 30, 50, 100, 125, 200
* Не на всех диапазонах и режимах.
Питание

7,4 В постоянного тока (BP-217)

Диапазон рабочих температур -20 ° C до +60 ° C
Габариты 59 ? 112 ? 34,2 мм
Вес 325г

Передатчик

Выходная мощность Высокая 5 Ватт.
Средний 2.5 Ватт.
Малая 0.5 Ватт.
Низкая 0.1 Ватт.
Внеполосное излучение Менее чем 60 дБ
Максимальное отклонение частоты ± 5.0/2.5 кГц (FM Широкий /Узкий)

Приемник

Чувствительность

FM (при 12 дБ SINAD)
1.625-29.995 МГц 0.4 мкВ
30.000-75.995 МГц 0.25 мкВ
76.000-117.995 MГц 0.25 мкВ
118.000-173.995 МГц 0.18 мкВ
174.000-259.995 МГц 0.32 мкВ
260.000-349.995 МГц 0.32 мкВ
350.000-469.995 МГц 0.32 мкВ
600.000-999.995 МГц 0.56 мкВ

WFM (при 12 дБ SINAD)
76.000-108.000 MГц 1 мкВ
175.000-221.995 МГц 1.8 мкВ
470.000-770.000 МГц 3.2 мкВ

AM (при 10 дБ С/Ш).
0,495 4,995 MГц- 1.3 мкВ
5,000 29,995 МГц- 0.56 мкВ
118.000-136.995 МГц 0.5 мкВ
222.000-246.995 МГц 0.79 мкВ
247.000-329.995 МГц 1 мкВ

Паразитное излучение Менее чем-57 дб
Избирательность

AM/FM Широкий - Более чем 45 дБ

FM-Узкий/DV - Более 300 кГц/-3 дБ

WFM - Менее 700 кГц/-20 дБ

Подавление внеполосного излучения и побочных каналов более 50 дб

ВНИМАНИЕ!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Аксессуары

Футляр для аккумуляторов

BP-257

ВР-257

АА(LR6) × 2


АККУМУЛЯТОРНАЯ БАТАРЕЯ

ВР-256

ВР-256

(Li-Ion)
7.4В / 1620мАч
(мин.),
1700мАч (тип.)


Настольное зарядное устройство

BC-177

BC-177

Быстрое зарядное устройство


Зарядное устройство

BC-167S

BC-167S

12В / 500мА


Автомобильная зарядка

CP-19R

CP-19R

с шум фильтром
CP-12L

CP-12L



Кабель питания

OPC-254L

OPC-254L





СПИКЕР-МИКРОФОНЫ

HM-174

HM-174

HM-175GPS

HM-175GPS

HM-75A

HM-75A

(Используется с OPC-1797)
HM-131

HM-131

(Используется с OPC-1797)

НАУШНИКИ-МИКРОФОНЫ

HM-153

HM-153

(Используется с OPC-1797)
HM-166

HM-166

(Используется с OPC-1797)


Гарнитура

HS-85

HS-85

(Используется с OPC-1797)


НАУШНИК

SP-13

SP-13

(Используется с OPC-1797)


Зажим для ремня

MB-111

MB-111



ЧЕХОЛ

LC-168

LC-168



Адаптер

OPC-1797

OPC-1797



Кабель клонирования

OPC-474

OPC-474

Между приемопередатчикам
(обязательно два OPC-1797s)


КАБЕЛЬ ДЛЯ ПЕРЕДАЧИ ДАННЫХ

OPC-1799

OPC-1799

Приемопередатчик на ПК RS-232C,


ПО для удаленного управления

RS-92

RS-92

(OPC-1799 в комплекте)


Антенный адаптер

AD-92SMA

AD-92SMA

BNC разъем типа антенны


АНТЕННЫ

FA-S270C

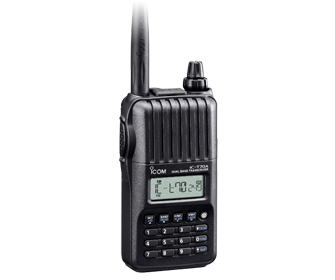

Icom IC-T70A

Icom IC-T70A















Описание

Новейшая разработка, малогабаритная радиостанция Icom T70A с выходной мощностью 5 Вт – все, что необходимо для обеспечения качественной связи. В радиостанции Icom IC-T70A широкий рабочий диапазон частот, а также полный набор функциональных возможностей, который удовлетворит любым требованиям, предъявляемым к любительской носимой радиостанции.


Характеристики



IC-T70A

Диапазон частот Версия для США:
Tx: 144-148, 420-450МГц * 1
Rx: 136-174, 400-479МГц * 1
Размеры
(Ш×В×Г)
58 × 111 × 30 мм;
2,28 × 4,37 × 1,18 дюйма.
Вес
(прибл.)
380г; 13.4oz
с антенной и ВР-264
Выходная мощность Выс.:. 5.0В
Сред:. 2,5 Вт
Низ.: 0,5 Вт
Чувствительность
(при 12 дБ SINAD)
0.18μV типичный
(гарантированный диапазон)

* 1 гарантированный диапазон, 144-148, 440-450МГц.
Все указанные технические характеристики могут быть изменены без предварительного уведомления.


Аксессуары

Футляр для аккумуляторов

BP-263

ВР-263

АА (LR6) × 6 щелочные элементы


Батареи

BP-264

ВР-264

(Ni-MH)
7,2 / 1400мАч
BP-265

ВР-265

(Li-Ion)
7.4В / 1900мАч
(мин.), 2000мАч
(тип.)


НАСТОЛЬНЫЕ ЗАРЯДКИ

BC-192

BC-192

Регулярный зарядное
(ВР-264)
(Используется с BC-147S)
BC-191

BC-191

Быстрое зарядное устройство
(ВР-264)
(Используется с BC-123s)
BC-193

BC-193

Быстрое зарядное устройство
(ВР-265)
(Используется с BC-123s)
BC-197

BC-197

Быстрая Мульти зарядка ВР-264 или ВР-265. *
(Используется с BC-157S)

* Совместимость Аккумуляторов отличается в зависимости от установленнго адаптера (AD-120 или AD-121).

Адаптеры переменного тока

BC-147S

BC-147S *

12В / 200 мА
(с помощью BC-192)
BC-123S

BC-123s *

12В / 1A
(использовать с BC-191 или BC-193)
BC-157S

BC-157S

12В  / 6.6А
(с помощью BC-197)


* BC-123SA / BC-147SA для 120V AC. SE для 230 В переменного тока. С.В. для 240 В переменного тока.

ЗАРЯДНЫЕ адаптеры

AD-120

AD-120 *

Адаптер зарядного устройства для BP-264.
(Используется с BC-197)
AD-121

AD-121 *

Адаптер зарядного устройства для BP-265.
(Используется с BC-197)


* AD-120 или AD-121 адаптеры поставляются с BC-197, в зависимости от версии BC-197.

Зарядное устройство

BC-167S

BC-167S *

12В / 500мА
(ВР-264)


* BC-167SA для 120V AC. SE для 230 В переменного тока. С.В. для 240 В переменного тока.

Автомобильные зарядки

CP-19R

CP-19R *

С шумовым фильтром
CP-12L

CP-12L *

CP-23L

CP-23L

(Используется с BC-191 BC-либо 193)


* BP-265 не может быть использован для зарядки внешний разъем питания постоянного тока.

КАБЕЛИ СИЛОВЫЕ

OPC-254L

OPC-254L *

OPC-515L

OPC-515L

(Используется с BC-191, BC-192 или ВС-193)
OPC-656

OPC-656



* BP-265 не может быть использован для зарядки внешний разъем питания постоянного тока.

СПИКЕР-микрофон

HM-131

HM-131









Наушник-микрофон

HM-153

HM-153





ГАРНИТУРЫ

HS-94

HS-94

(Используется с OPC-2006)
HS-95

HS-95

(Используется с OPC-2006)
HS-97

HS-97

(Используется с OPC-2006)


НАУШНИК

SP-27

SP-27



Зажим для ремня

МБ-124

MB-124





ЧЕХОЛ

LC-174

LC-174



Кабели клонирования

OPC-478

Тип RS-232C.
OPC-478UC

OPC-478UC

Тип USB.
OPC-474

OPC-474

Между трансиверов


Кабель адаптер

OPC-2006

OPC-2006



Программное обеспечение

CS-T70



Антенный адаптер

AD-92SMA

AD-92SMA



АНТЕННА

FA-S270C






Icom IC-V80 / IC-V80E

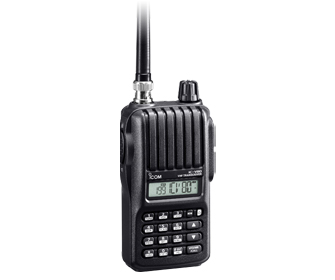

Icom IC-V80















Описание

Новейшая разработка, малогабаритная радиостанция Icom IC-V80 с выходной мощностью 5 Вт – все, что необходимо для обеспечения качественной связи. В радиостанции Icom IC-V80 широкий рабочий диапазон частот, а также полный набор функциональных возможностей, который удовлетворит любым требованиям, предъявляемым к любительской носимой радиостанции.


Характеристики

Диапазон частот
(Отличается в зависимости от версии)
IC-V80 (США):
Tx 144-148МГц
136-174МГц Rx * 1

IC-V80E (Европа):
Tx 144-146МГц
144-146МГц Rx

Размеры
(Ш × В × Г)
58 × 112 × 30 мм;
2,28 × 4,41 × 1,18 дюйма
Вес
(прибл.)
360г; 12.7oz
с антенной и ВР-264
Выходная мощность
(типичные значения)
5,5 Вт, 2,5 Вт, 0,5 Вт
в 7.2В DC
Чувствительность
(при 12 дБ SINAD)
0.14μV тип.
Выходная мощность аудио
(при 10% искажений)
750mW тип. (Внутренний С.П., 16Ω нагрузки)
450 МВт, тип. (Внешний ИП. 8Ω нагрузки)

* 1 гарантированный диапазон 144-148МГц.

Все указанные технические характеристики могут быть изменены без предварительного уведомления.

Аксессуары

Футляр для аккумуляторов

BP-263

ВР-263

А А(LR6) × 6


Батареи

BP-264

ВР-264

(Ni-MH)
7.2В / 1400мАч
BP-265

ВР-265

(Li-Ion)
7.4В / 1900мАч (мин.)
2000мАч (тип.)


НАСТОЛЬНЫЕ ЗАРЯДКИ

BC-192

BC-192

Регулярный зарядное устройство для BP-264 (Ni-MH аккумулятора)
(используется с BC-147S)
BC-191

BC-191

Быстрое зарядное устройство для BP-264 (Ni-MH аккумулятора)
(используется с BC-123s)
BC-193

BC-193

Быстрое зарядное устройство для BP-265 (Li-Ion батареи)
(используется с BC-123s)
BC-197

BC-197

Быстрая мульти зарядка ВР-264 или ВР-265. *
(Используется с BC-157S)

* Совместимость Аккумулятор отличается в зависимости от установленного адаптера (AD-120 или AD-121).

Адаптеры переменного тока

BC-147S

BC-147S *

12В / 200 мА

BC-123S

BC-123s *

12В / 1A
BC-157S

BC-157S

12В / 6.6А


* BC-123SA / BC-147SA для 120V AC. SE для 230 В переменного тока. С.В. для 240 В переменного тока.

Адаптеры зарядных устройств

AD-120

AD-120 *

для BP-264.
(Используется с BC-197)
AD-121

AD-121 *

для BP-265.
(Используется с BC-197)


* AD-120 или AD-121 зарядное устройство адаптеры поставляются с BC-197, в зависимости от версии BC-197 в.

Кабели питания

CP-23L

CP-23L

Кабель прикуривателя
(для использования с BC-191 или BC-193)
OPC-515L

OPC-515L

DC кабель питания
(Используется с BC-191, BC-192 или ВС-193)
OPC-656

OPC-656

DC кабель питания
(с помощью BC-197)


СПИКЕР-МИКРОФОНЫ

HM-158LA

HM-158LA



HM-159LA

HM-159LA







Наушник-микрофон

HM-153LA

HM-153LA





ГАРНИТУРЫ

HS-94

HS-94

(Используется с OPC-2004LA)
HS-95

HS-95

(Используется с OPC-2004LA)
HS-97

HS-97

(Используется с OPC-2004LA)


Переходный кабель

OPC-2004LA

OPC-2004LA



Зажим для ремня

MB-124

MB-124

Тип Аллигатор


Кронштейн

MB-130

MB-130

Для использования с BC-191, BC-192 или ВС-193


Кабели клонирования

OPC-474

OPC-474

Между трансиверов
OPC-478UC

OPC-478UC

Трансивер к ПК кабелем USB





Программное обеспечение

CS-V80



АНТЕННЫ

FA-B2E






Приемники и передатчики УВЧ-диапазона корпорации Atmel

Беспроводная связь становится необходимостью для современных встраиваемых приложений, например, для связи с датчиком, к которому невозможно протянуть провода. В настоящее время существует множество различных решений для организации беспроводной связи, например, стандарты 802.11b или Bluetooth для высокоскоростного обмена данными. Для систем, не требующих такой сложности и высоких скоростей, используются другие решения. Особенности низкоскоростных приемников и передатчиков корпорации Atmel Corp. для высокочастотного диапазона расматриваются в данной статье.

Приемники и передатчики

Корпорация Atmel предлагает ряд приемников и передатчиков, работающих в паре на частотах 300–928 МГц. Большую часть этой продукции составляют устройства бывшей компании Temic (в названии первая буква «T»). Все приемники и передатчики Atmel используют узкополосную передачу на одном канале, позволяющую снизить влияние паразитных сигналов. Благодаря узкополосному фильтру промежуточной частоты (ПЧ) с крутым срезом и высокостабильному генератору удается достигнуть избирательности 60 дБ по соседнему каналу. Эти приемники и передатчики применяются в приложениях с низкой скоростью передачи данных (до 32 кбод), таких, как измерение температуры, давления, в датчиках движения, телеметрии, разнообразных счетчиках, бесконтактных ключах, системах сигнализации и безопасности, радиомодемах и т. д. Дальность связи — до 100 м. Используются: передача сигнала с амплитудным и частотным манипулированием, с манчестерским и двухфазным кодированием сигнала, ШИМ-протоколы.

Передатчики

Передатчики работают на частотах 300–928 МГц с различной выходной мощностью, со встроенным или внешним микроконтроллером (МК) (см. табл. 1).

Таблица 1. Передатчики фирмы Atmel

НаименованиеВстроенный МКЧастота передачи, МГцТок потребления/
sleep
Скорость передачи данных, кбодНапря-жение питания, ВВыходная мощность, дБмКорпусТемпера-турный диапазон, °C
U2741B300–45010 мА/350 нА202,2–5,53SSO16–20...+70,
–40...+85
U2745B-310–44010 мА/2 мкА202–43SSO16–40...+85
T5750-868–9288,5 мА/350 нА322–45,5SO8–40...+85
T5753-310–3309 мА/350 нА322–48TSSOP8L–40...+85/+125
T5754-429–4399 мА/350 нА322–47,5TSSOP8L–40...+85/+125
AT86RF401AVR 8-разрядн.,
2K Flash,
128 байт EEPROM,
128 байт SRAM, ISP
264–45623 мА/100 нА102–56TSSOP20–40…+85
ATAx862-3MARC 4-разрядн.
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
310–3309,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-4MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
429–4399,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-8MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
868–9289,5 мА/1 мкА322–410SSO24–40…+125

В качестве внешнего МК фирма Atmel предлагает использовать, например, 4-разрядные МК серии MARC, имеющие низкий ток потребления. В передатчик AT86RF401 встроен 8-разрядный МК AVR. Анонсирована также новая серия передатчиков ATAх862 на базе 4-разрядного МК T44C862 семейства MARC.

Передатчик T5750

Для частот 868–870 МГц и 902–928 МГц Atmel предлагает передатчик T5750, работающий в паре с приемниками T5760/61 (рис. 1). Передатчик и приемники содержат генератор, управляемый напряжением (ГУН), и предварительный делитель частоты.

Благодаря узкой полосе частот приемник имеет высокую чувствительность и хорошее соотношение сигнал-шум.

В передатчик T5750 входят блок фазовой автоподстройки частоты (ФАПЧ), усилитель мощности и кварцевый генератор. В режиме передачи ток потребления составляет 8,5 мА. При отсутствии передачи подачей на выводы ENABLE (вход разрешения) и PA_ENABLE (вход разрешения усилителя мощности PA) (см. рис. 2) сигнала низкого уровня осуществляется переключение микросхемы в режим sleep, ток потребления при этом снижается до 0,35 мкА. Таким образом, литиевый элемент, обычно служащий источником питания в автономных системах, может служить много лет и позволяет использовать такие передатчики, например, в шинах автомобилей для мониторинга давления.

Передатчик имеет тактовый выход для синхронизации работы внешнего микроконтроллера, который используется для кодирования сигналов. T5750 поддерживает амплитудное и частотное манипулирование, имеет одиночный вывод с открытым коллектором для подключения внешней петлевой или l/4 антенны.

Амплитудная и частотная манипуляции

Если на вывод ENABLE передатчика подан высокий уровень, выводы PLL (ФАПЧ) и CLK активизируются. Сигнал тактирования с вывода CLK подается на МК. Подачей соответствующего сигнала на вывод PA_ENABLE осуществляется включение и выключение усилителя мощности PA, то есть реализуется амплитудная манипуляция (АМн) на частоте f1 или манипуляции включение-выключение (OOK, On-Off-Keying) (рис. 3). Для стабилизации кварцевому генератору и ФАПЧ требуется обычно около 1 мс после подачи сигнала высокого уровня на вывод ENABLE, поэтому вывод PA_ENABLE следует удерживать на низком уровне более 1 мс после подачи сигнала ENABLE.

T5750 содержит полностью интегрированную ФАПЧ, из внешних компонентов необходим только внешний резонатор 13,567187 МГц для передачи данных на частоте 868,3 МГц, или 14,296875 МГц — для частоты 915 МГц (см. рис. 3). Конденсатор С3 — разделительный конденсатор по питанию. Постоянное напряжение на выход с открытым коллектором подается через дроссель L1.

Для АМн конденсатор С2 не требуется, для частотной манипуляции (ЧМн) требуются оба конденсатора С1 и С2. После стабилизации кварцевого генератора и ФАПЧ на вывод PA_ENABLE подается высокий уровень для включения усилителя мощности PA (рис. 4).

Передатчик готов для частотной манипуляции. Изменение частоты достигается подключением и отключением конденсатора С2 параллельно нагрузочному конденсатору С1 путем подачи на управляющий вывод МК низкого уровня или переключением его в высокоимпедансное состояние, изменяя таким образом частоту на выходе антенны с f1 на f2 и обратно.

Для уменьшения энергопотребления после окончания передачи на вывод PA_ENABLE должен быть подан сигнал низкого уровня.

Сигнал CLK отключается после подачи на вывод ENABLE сигнала низкого уровня.

Усилитель мощности имеет выход с открытым коллектором, обеспечивающий импульсный ток, практически не зависящий от импеданса нагрузки. Таким образом, уровень выходной мощности определяется импедансом подключаемой нагрузки, и для получения максимальной выходной мощности (5,5 дБм) импеданс антенны должен быть согласован с выводом передатчика.

Для приложений с небольшой дальностью связи рекомендуется использовать печатную петлевую антенну. Основное требование, которому должны соответствовать такие антенны, — это способность возбуждать сильные токи для создания электромагнитного поля.

Выходная мощность антенны определяется значением ее сопротивления излучения: Rrad = 31 кОм (A/l2)2, где А — внутренняя площадь петлевой антенны, l — длина волны передаваемого сигнала. Мощность излучения антенны Prad = Rrad х ILoop2.

Расстояние передачи зависит также от корпуса передатчика, ориентации антенны, конфигурации пространства, в котором происходит передача (открытое, замкнутое), а также типа антенны (печатная, проводная). Например, при выходной мощности передатчика около 3 дБм (U2741B) печатной антенне на плате передатчика и проводной антенне на плате приемника передача может осуществляться в открытом пространстве до 100 м. В других условиях может быть удобнее использовать T5743 или T5754, имеющих большую выходную мощность 8,0 и 7,5 дБм, соответственно.

Передатчик AT86RF401

AT86RF401 представляет собой интеллектуальный миниатюрный передатчик с высокой степенью интеграции на базе 8-разрядного RISC-микроконтроллера AVR. Для организации законченной радиосистемы с манипуляцией включение-выключение (OOK) необходим только кварцевый резонатор, литиевый элемент, три конденсатора, дроссель и петлевая антенна (рис. 5).

AT86RF401 может быть переключен в режим sleep, ток потребления в этом режиме составляет 0,5 мкА.

AT86RF401 имеет программируемый регистр детектора снижения напряжения батареи.

При поступлении сигнала на любую линию ввода-вывода микросхема переходит в режим передачи, при этом происходит активизация цепи генератора синхросигналов для микроконтроллера AVR. Несущая радиосигнала синтезируется с помощью ГУН. Оптимальная настройка ГУН поддерживается с помощью допусков на элементы схемы через использование программно управляемой матрицы на переключаемых конденсаторах.

Внутрисхемно программируемые энергонезависимая память программ (2 кбайт), выполненная по технологии Flash, и память данных (128 байт), выполненная по технологии EEPROM, позволяют осуществлять разработку за короткое время. Имеется также внутреннее статическое ОЗУ объемом 128 байт (SRAM).

Как и во всех микроконтроллерах AVR, короткая команда выполняется за один машинный цикл, который составляет один период тактовой частоты 1,25 МГц. Система команд насчитывает 114 различных инструкций. Для реализации функций передатчика и некоторых дополнительных функций встроенный МК AT86RF401 имеет отличные от стандартных AVR регистры ввода-вывода (таблица 2).

Таблица 2. Регистры ввода-вывода AT86RF401

Адрес (Hex)Наименование регистраФункции
$3FSREGStatus Register
$3ESPHStack Pointer High Register (program to 0.00)
$3DSPLStack Pointer Low Register
$35BL_CONFIGBattery Low Configuration Register
$34B_DETButton Detect Register
$33AVR_CONFIGAVR Configuration Register
$32IO_DATINI/O DATA IN Register
$31IO_DATOUTI/O DATA OUT Register
$30IO_ENABI/O Enable Register
$22WDTCRWatchdog Timer Control Register
$21BTCRBit Timer Control Register
$20BTCNTBit Timer Count Register
$1EDEEARData EEPROM Address Register
$1DDEEDRData EEPROM Data Register
$1CDEECRData EEPROM Control Register
$17LOCKDET2Lock Detector Configuration Register 2
$16VCOTUNEVCO Tuning Register
$14PWR_ATTENPower Attenuation Control Register
$12TX_CNTLTransmitter Control Register
$10LOCKDET1Lock Detector Configuration Register 1

Встроенный таймер микроконтроллера AVR с работой по прерываниям упрощает применение ШИМ или манчестерского кодирования для модуляции несущей. Радиосигнал передается на настроенную петлевую антенну, которая может быть реализована медным проводником на печатной плате.

Усилитель мощности генерирует дифференциальный сигнал, который передается с выхода ФАПЧ на внешнюю антенну. Выходная мощность передатчика может изменяться программно в пределах 36 дБ с шагом 1 дБ путем конфигурирования усилителя мощности.

Генератор с подкачкой (номинальное значение 1,2 В) обеспечивает работу в широком диапазоне питающих напряжений.

В устройстве имеются встроенные аппаратные функции brown-out protection и контроля уровня напряжения батареи. Цепь brown-out protection определяет, когда напряжение питания опускается ниже минимального значения, обеспечивающего нормальную работу (обычно 1,8 В). При значении напряжения питания ниже указанного происходит аппаратный сброс микроконтроллера. Пороговое напряжение, при котором индицируется разряд батареи, задается программно.

Источником прерывания в AT86RF401 могут быть события «регистр данных пуст» и «передача данных окончена». Таймер также поддерживает режим, при котором вместо прерывания используется опрос, позволяющий получить большую скорость передачи.

Этот таймер также может быть использован для декодирования сигнала, полученного внешним приемником.

AT86RF401 имеет несколько источников сброса: Power-on Reset — по включению питания, внешний сброс, сброс от сторожевого таймера, Brown-out Reset — при снижении напряжения батареи ниже установленного, Button Reset (программный сброс).

Передатчики ATAxR862

Новые передатчики ATAxR862 на базе МК T44C892 семейства MARC4 (рис. 6) подходят для применения как на стороне приемника, так и на стороне передатчика (для декодирования данных). ATAx862 содержит ROM, RAM, 16 линий ввода-вывода, два 8-разрядных многофункциональных таймера-счетчика с функцией модуляции и демодуляции, супервизор напряжения питания, сторожевой таймер и сложный генератор тактовых импульсов с внешним выводом (встроенный RC-генератор, кварцевый генератор 32 кГц и 4 МГц).

Программное ПЗУ выполняется по технологии EEPROM (ATAM862 — Flash-версия) или по маске (ATAR862 — ROM-версия). Кроме микропроцессорного и радиочастотного блока, передатчик ATAx862 имеет дополнительный блок последовательной памяти данных емкостью 512 бит, выполненной по технологии EEPROM.

Плата передатчика T5750

Фирма Atmel выпускает отдельно плату передатчика T5750 V1.1 на базе передатчика T5750 и 4-разрядного МК T48C893N семейства MARC (рис. 7), предназначенную для частотной и амплитудной манипуляций.

Плата питается от одного литиевого элемента 3 В (например, CR2032). Ток потребления покоя составляет менее 1 мкА, ток потребления при передаче данных — около 8,5 мА. Плата может работать на частотах 868,3 МГц и 915 МГц, переход с одной частоты на другую осуществляется сменой резонатора и конденсаторов С5, С6, С7 цепи согласования импеданса печатной антенны.

По умолчанию, плата настроена на частотную манипуляцию со скоростью передачи данных 1 кбод. Для ЧМн девиация частоты составляет около 30 кГц. На плате имеется программный адаптер JP1, через который реализуется внутрисхемное программирование памяти EEPROM микроконтроллера T48C893N. Для разработки программного обеспечения может использоваться стартовый набор разработчика TMEB893 для МК MARC4.

Приемники

Приемники фирмы Atmel поддерживают скорость приема данных в режиме АМн до 10 кбод и в режиме ЧМн до 3,2 кбод, различаются частотой приема данных и шириной полосы промежуточной частоты (ПЧ) (таблица 3).

Таблица 3. Приемники фирмы Atmel

НаименованиеЧастота передачи, МГцПолоса ПЧ, кГцНапряжение питания, ВТок потребления, мАКорпусТемпературный диапазон, °C
U3741BM300–450300/6004,5–5,57SO20–40...+105
U3742BM300–4506004,5–5,57SO20–40...+105
U3745BM310–4406004,5–5,57SO20–40...+85
T5743N300–4506004,5–5,57,5SO20–40...+105
T5760868–8709504,5–5,57,4SO20–40...+105
T5761902–9286004,5–5,57,4SO20–40...+105
T5744300–4506004,5–5,57,1SSO20, SO20–40...+105

Приемники поддерживают протоколы ЧМн, АМн, ШИМ, манчестерское и двухфазное кодирование. Чувствительность приемников в среднем составляет –110, –114 дБм (в режиме АМн, низкая скорость передачи данных) и –106 дБм (для ЧМн). Приемники имеют электростатическую защиту 4 кВ (кроме T5760/61 — 2 кВ) согласно MIL-STD-883. Принцип построения приемников одинаков, рассмотрим его на примере U3741BM.

U3741BM предназначен для работы на частотах 300–450 МГц, в технической документации Atmel приводятся параметры микросхемы и ее «обвязка» только для двух частот: 315 МГц (стандартный диапазон в США) и 433,92 МГц (стандартный диапазон для Европы). Переход с одной частоты на другую осуществляется с помощью смены нескольких внешних компонентов (резонатора и конденсаторов).

Входной каскад РЧ-приемника U3741BM представляет собой супергетеродин с промежуточной частотой 1 МГц и состоит из малошумящего усилителя, гетеродина, смесителя с подавлением зеркального канала до 30 дБ и усилителя РЧ (рис. 8). Сигнал с входного каскада РЧ фильтруется интегрированным фильтром ПЧ 4-го порядка, поступает на RSSI-усилитель, демодулятор и затем на фильтр данных (ФВЧ 1-го порядка и ФНЧ 1-го порядка). Далее сигнал передается в схему обработки данных.

Для повышения избирательности приемника до 40 дБ используют внешний ПАВ-фильтр. Для идентификации и фильтрации «шумов» в приемнике U3741BM может использоваться функция индикации уровня принимаемого сигнала RSSI (Receive Signal Strength Indication), позволяющая игнорировать фронты, которые случаются при отсутствии сильного радиосигнала. Недостатком использования RSSI является изменение условий приема (снижение чувствительности).

Для снижения энергопотребления используется специальный режим опроса — polling. В этом режиме приемник находится попеременно в трех состояниях. В режиме sleep цепь обработки сигнала отключена на время Tsleep, и микросхема потребляет низкий ток. Во время запуска Tstartup цепь обработки сигнала запускается.

Следующий режим — проверка количества битов в соответствии с установленным временным окном (bitcheck). Если полезный сигнал не обнаружен за время Tbitcheck, приемник переходит опять в режим sleep. То есть приемник включается на короткие промежутки времени и проверяет присутствие полезного сигнала на входе. Если сигнал обнаружен, приемник переходит в активный режим и передает данные во внешний МК. Приемник конфигурируется с помощью двух регистров разрядностью 12 бит, определяющих скорость передачи данных, интервалы и параметры различных режимов (Tsleep, Tstartup, Tbitcheck и т. д.).

U3741BM доступен с двумя различными полосами ПЧ. U3741BM-M2 — версия с шириной ПЧ 300 кГц — хорошо подходит для систем с АМн, где используется передатчик с ФАПЧ U2741B. U3741BM-M3 имеет полосу ПЧ 600 кГц. Этот вариант может быть использован совместно с U2741B в режимах ЧМн и АМн.

Использование U3741BM в режиме АМн дает более высокую точность частоты несущей.

Отладочные комплекты

Корпорация Atmel предлагает отладочные комплекты для разработки приемников и передатчиков, позволяющих осуществить разработку беспроводной системы до создания собственной платы. В отладочный комплект входит базовая плата с МК, плата приемника, плата передатчика и программное обеспечение (рис. 9). Отдельно могут поставляться платы приемника или передатчика. Для каждой пары «приемник — передатчик» предлагается свой отладочный комплект (таблица 4).

Таблица 4. Отладочные комплекты приемников и передатчиков

;
Отладочный комплектПриемникПередатчикЧастота, МГцШирина полосы пропускания, кГцПримечание
TMEBx741AU2741U3741433300
TMEBx741BU2741U3741433600
TMEBx741CU2741U3741315300
TMEBx741DU2741U3741315600
TMEBx745AU2745U3745433600
TMEBx745BU2745U3745315600
TMEB57x0T5750T5760868600
TMEB57x1T5750T5761915600
 T5753 315 планируется к выпуску в 2003 г.
 T5754 433 планируется к выпуску в 2003 г.
TMEB5744S3 T5744315600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N3 T5744315600плата приемника
TMEB5744S4 T5744433600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N4 T5744433600плата приемника
AT86RF401U-EK1AT86RF401U 315 плата передатчика
AT86RF401E-EK1AT86RF401E 433 плата передатчика
ATAK4015744UAT86RF401UT5744315
ATAK4015744EAT86RF401ET5744433
AT86RF211-DK433107AT86RF211AT86RF211433
AT86RF211-DK868107AT86RF211AT86RF211868
AT86RF211-DK915107AT86RF211AT86RF211915

Отладочный комплект TMEB57x0

Рассмотрим некоторые отладочные комплекты, приведенные в таблице 4. Отладочный комплект TMEB57x0 предназначен для ознакомления с приемником T5760 и передатчиком T5750, работающими на частоте 868 МГц. Он состоит из базовой платы на основе 4-разрядного микроконтроллера семейства MARC4, платы приемника и платы передатчика (рис. 10). Приемник и передатчик программируются через внешний компьютер под управлением программного обеспечения передатчика или приемника соответственно, поставляемого вместе с отладочным комплектом.

Программное обеспечение передатчика позволяет устанавливать скорость передачи данных, тип модуляции, тестовое слово и т. д.

После записи программного кода в передатчик плата передатчика работает независимо и может быть снята с базовой платы. Программное обеспечение приемника имеет средства оценки передачи данных (гистограммы, временные таблицы). Приемник работает только совместно с базовой платой. Соответствующие светодиоды индицируют включение питания, правильность тестового слова, соответствие телеграммы установленному временному окну.

Отладочный комплект ATAK4015744

Отладочный комплект ATAK4015744 включает в себя платы приемника T5744 и передатчика AT86RF401, образцы AT86RF401 и T5744, необходимые программные средства для разработки двунаправленной передачи данных. Программное обеспечение позволяет передавать передатчику уникальный 8-битовый код, соответствующий одной из четырех кнопок платы передатчика. Он содержит идентификационный код кнопки и данные о состоянии батарейного элемента. Приемник T5744 демодулирует радиосигнал в цифровую форму и передает его для обработки в AT86RF401.

После обработки сигнала двоичное представление кода нажатой клавиши и статус батарейного элемента отображаются с помощью трех светодиодов. В наборе используется манипуляция включение-выключение (OOK) для модуляции несущей и ШИМ для кодирования цифровой информации.

Плата передатчика имеет в своем составе AT86RF401, кнопки, держатель батареи, печатную антенну, разъем, дискретные компоненты. Внутрисхемное программирование (ISP) возможно через интерфейс SPI с помощью 6-полосного ленточного кабеля, подсоединяемого к COM-порту PC. Плата приемника имеет в своем составе две микросхемы T5744 и AT86RF401, держатель батарейного элемента, печатную антенну, разъем, дискретные компоненты. Сохранена возможность реализации функции RSSI приемника T5744, которая не используется в отладочном комплекте.

Три светодиода подсоединены к AT86RF401 и зажигаются при получении соответствующим образом промодулированного сигнала.

T5744 имеет вывод для антенны с одним вхо-дом. Плата приемника содержит средства для согласования цепи с печатной антенной на плате или простой штыревой антенной l/4. Печатная антенна не согласована с импедансом 50 Ом цепи, она предназначена для демонстрации работы только на коротких расстояниях. Согласовать импеданс (и получить большее расстояние связи) возможно отсоединением печатной антенны и подключением антенны l/4.

В наборе применено ШИМ-кодирование 1/3:2/3, которое может быть изменено программно. 1/3:2/3 означает, что «1» представляется первой 1/3 периода, содержащей радиосигнал, а последние 2/3 периода не содержат сигнала. Для «0», наоборот, первые 2/3 не содержат сигнала, а последняя 1/3 содержит. Сообщение состоит из 2 байт: преамбулы (0xFFFE) и байта данных (старшая половина байта содержит статус батареи, а младшая — идентификационный номер кнопки).

Байт данных повторяется 3 раза. Идентификационные номера кнопок кодируются следующим образом: кнопка 0 — 0001, кнопка 1— 0011, кнопка 2 — 0111, кнопка 3 — 1111. Такие идентификационные номера позволяют однозначно идентифицировать каждую кнопку и при сдвиге одного бита ошибки идентификации не возникает. Бит-таймер выполняет функцию манипуляции передатчика, обеспечивая синхронность модуляции усилителем мощности.

Приемник находится во включенном состоянии постоянно, поэтому он может реагировать на шум. Микроконтроллерная часть AT86RF401 должна проверять каждый фронт с помощью бит-таймера для определения полезного сигнала. При использовании ШИМ-кодирования бит может быть определен как «1» или «0» путем измерения интервала от переднего до заднего фронта (рис. 12).

Приемопередатчик

Отдельно в ряду радиочастотной продукции Atmel стоит приемопередатчик AT86RF211 (таблица 5), предназначенный для работы с внешним МК AVR. Это недорогое решение для беспроводных применений (телеметрия, датчики) для скоростей до 64 кбит/с и полудуплексной передачи. Расстояние передачи составляет до 30 метров в закрытом помещении и до 300 метров в открытом пространстве.

Таблица 5. Приемопередатчик фирмы Atmel

НаименованиеЧастота передачи, МГцСкорость передачи данныхВыходная мощность, дБмТок потребленияНапряжение питания, ВКорпусТемпературный диапазон, °C
AT86RF211915/868/43364 кбит/с10/12/14 0,5 мкА–35 мА2,4–3,75TQFP48–40…+85

Для работы на частотах 433, 868 и 915 МГц используется один приемопередатчик, выбор частоты осуществляется подключением различных внешних элементов. Имеется функция цифровой подстройки частоты несущей с шагом 200 кГц. Из блок-схемы AT86RF211 (рис. 13) видно, что из внешних компонентов необходим только кварцевый резонатор, керамический фильтр, антенно-согласующие компоненты и фильтрующие компоненты питания.

Все необходимые радиочастотные блоки интегрированы в AT86RF211, что позволяет упростить разработку платы приемопередатчика и позволяет сократить затраты на производство соответствующих компонентов. Конструкция AT86RF211 позволяет избежать типичных проблем, возникающих при моделировании устройств беспроводной связи, например, изменения частоты при электростатическом воздействии от рук пользователя или помещении устройства в корпус.

Структура приемника супергетеродинная, двойного преобразования. AT86RF211 включает в себя переключатель режимов прием/передача (Rx/Tx) со временем переключения менее 200 мкс. Имеются также цифровая функция RSSI и функция контроля значения напряжения батарейного элемента.

AT86RF211 содержит встроенный синтезатор, ФАПЧ, ГУН, имеет 8 цифровых уровней выходной мощности. Он поддерживает ЧМн, манчестерское кодирование сигнала не требуется.

Приемопередатчик может работать в нормальном режиме приема-передачи, в независимом режиме «wakeup» и режиме энергосбережения «power down».

В нормальном режиме микросхема конфигурируется через МК, устанавливаются частота и режим (прием или передача). Далее микросхема действует как конвейер: данные, поступающие на вывод DATAMSG, немедленно передаются в эфир (Tx), либо сигнал, поступающий с антенны, демодулируется и передается побитно в МК по тому же выводу DATAMSG (Rx). Данные в кристалле не хранятся и не обрабатываются.

В режиме «wakeup» кристалл устанавливается в специальный режим передачи, называемый sleep. Кристалл периодически запускается по сигналу от внутреннего таймера (отдельная функция, не зависящая от МК, находящегося в режиме power-down) и ожидает данные в виде специального сообщения, формат которого определяется предварительно. При получении правильного сообщения данные сохраняются в AT86RF211 (до 32 бит), и на выводе WAKEUP генерируется сигнал прерывания. В противном случае процедура продолжается.

AT86RF211 имеет несложный интерфейс подключения к МК, при котором его можно рассматривать как внешний периферийный узел МК. Обмен данными между AVR МК и РЧ-модулем AT86RF211 осуществляется через 3 регистра ввода-вывода общего назначения МК, которые используются для чтения и записи данных в 16 внутренних регистров AT86RF211. 8 регистров AT86RF211 используются для конфигурирования нормального режима обмена данными, 4 регистра для режима «wake-up», 4 регистра для реализации специальных функций, определяемых конечным приложением. Размеры регистров варьируются от 32 бит до 1 бита регистра RESET. Наиболее часто используемые биты расположены в старших разрядах регистров. Режимы чтения и записи позволяют осуществлять доступ к отдельным битам регистра.

Сигналы SLE, SCK и SDATA МК формируют последовательный цифровой интерфейс для управления работой приемопередатчика и могут быть назначены на любые выводы общего назначения AVR. Сигнал SLE (enable/chip select) и SCK (clock) работают на выход, сигнал SDATA является двунаправленным.

Сигнал DATAMSG используется для организации полудуплексной передачи между МК и РЧ модулем (рис. 14).

При организации асинхронного интерфейса UART оба вывода RхD и TхD МК соединяются с двунаправленным вводом-выводом DATAMSG AT86RF211. Так как осуществляется полудуплексная передача, при отсутствии передачи данных вывод TхD должен находиться в высокоимпедансном состоянии.

Вывод DATACLK используется для синхронной передачи и поэтому при использовании UART не задействован.

Для организации синхронной передачи данных между AVR и AT86RF211 необходимо использовать либо интерфейс «bit banging», либо узел SPI.

Интерфейс SPI используется для высокоскоростного обмена данными. Вывод DATACLK AT86RF211 подсоединяется к выводу SCK порта SPI МК (рис. 15). При приеме данных порт SPI работает в режиме slave. Вывод SCK работает в режиме входа и управляется выводом DATACLK AT86RF211. Вывод MOSI порта SPI подсоединяется к выводу DATAMSG AT86RF211. Так как обмен данных происходит в полудуплексном режиме, вывод MISO остается свободным. Вывод SS/ следует подсоединить к «земле». В режиме передачи вывод SCK порта SPI остается в неподключенном состоянии, чтобы избежать конфликта с выводом DATACLK AT86RF211.

При такой организации обмена данными между AT86RF211 и МК следует учитывать скорость передачи по интерфейсу SPI, зависящую от тактовой частоты МК и предделителя.

Если тактовая частота МК велика, может оказаться, что скорость SPI окажется слишком большой для AT86RF211 в режиме передачи, и AT86RF211 не будет успевать передавать данные в эфир. Скорость порта SPI в режиме приема будет всегда совместима с AT86RF211.

Для получения требуемой скорости передачи данных, не накладывающей ограничения на выбор МК по скорости, возможно использование комбинации аппаратной реализации порта SPI для режима приема, имеющего жесткие требования по синхронизации, и аппаратно управляемых вводов-выводов приемопередатчика от таймера (bit banging) для режима передачи.

Также удобно использовать режим аппаратно управляемых вводов-выводов, если МК не имеет периферийных узлов портов UART или SPI. Для реализации такого обмена вывод DATAMSG подсоединяется к любому выводу МК, вывод DATACLK к любому выводу, выполняющему функцию запроса прерывания из внешнего источника. Функция восстановления синхросигнала после сброса обеспечивает появление фронта тактового сигнала в середине получаемого бита данных, по которому инициализируется прерывание.

Для всех вариантов последовательного подключения выводы SDATA, SCK и SLE AT86RF211 подключаются к вводам-выводам общего назначения МК. Если используется экономичный режим питания (standby), вывод WAKEUP должен быть подсоединен к выводу МК с функцией запроса прерывания из внешнего источника.

Отладочный комплект AT86RF211

Отладочный комплект AT86RF211-DKххх107 (рис. 16) предназначен для быстрой и простой разработки системы на базе AT86RF211 и AVR МК 8-бит AT90LS8535. Отладочный комплект содержит два одинаковых модуля. Каждый модуль состоит из базовой платы, имеющей в своем составе AVR МК, ЖКИ, кнопку, переключатель, датчик освещенности и несколько светодиодов, а также дочерней платы РЧ-модуля, состоящей из AT86RF211, соответствующей обвязки и гибкой штыревой антенны, которая может быть отсоединена для подключения тестового оборудования. МК AT90LS8535 поставляется с запрограммированной демо-версией, которая передает между двумя модулями данные об освещенности, полученные с помощью интегрированного АЦП МК. Исходные коды для этой и других программ на языке С поставляются вместе с комплектом.

Отладочный комплект следует заказывать на конкретную частоту: 915 МГц, 868 МГц или 433 МГц. Базовая плата одинакова для всех комплектов, отличаются только дочерние платы РЧ-модуля.

На РЧ-модуле отладочного комплекта имеется ПАВ-фильтр, фильтр первой ПЧ 10,7 МГц и фильтр второй ПЧ 455 кГц. Конструкция модуля обеспечивает узкополосную передачу, высокую избирательность и большую дальность связи. Из-за полосы фильтра второй ПЧ 455 кГц скорость передачи данных ограничена 20 кбит/с.

Для применений, требующих скорости данных более 64 кбит/с и, соответственно, более широкой полосы, следует заменить на плате фильтр второй ПЧ на конденсатор. Отладочный комплект сопровождается необходимой документацией для разработки различных встроенных приложений.

Отдельно поставляются дочерние платы РЧ-модулей для дальней связи со штыревой антенной (рис. 17) и для небольшой дальности связи с печатной антенной (рис. 18).

Дочерние платы совместимы с отладочным комплектом. Gerber-файлы, список компонентов и принципиальные схемы поставляются вместе с дочерними платами.
