Цены и наличие товара Вы можете уточнить здесь

Мобильные/стационарные
Icom IC-F110/210 >>

Icom IC-F520 (510)/ F620 (610) >>
Icom IC-F320S (310S) / F420S (410S) >>
Icom IC-F320 (310)/ F420 (410) >>
Icom IC-F7000 >> (New)
Kenwood TK-760G/TK-860G
Kenwood TK-780E/TK-880E

Портативные
Icom IC-F3GT(GS) / F4GT(GS) >>

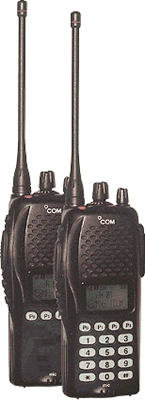

Icom F30GT (GS)/F40GT (GS) >>

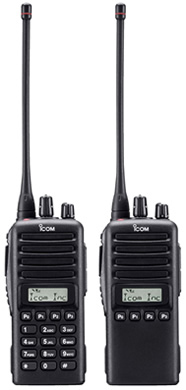

Icom IC-F33G 136-174 МГц (IC-F33GS -із скороченою клавіатурою)
Icom IC-F43G 400-470 МГц (IC-F43GS -із скороченою клавіатурою)
(New)

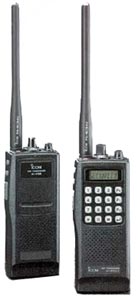

Icom IC-F30LT/F40LT >>
Kenwood TK-270G/370G
Kenwood TK-280/380

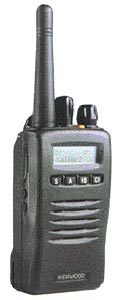

Kenwood TK-2140/3140

Мобильные/стационарные

Icom IC-F110/210



Icom IC-F110/210
  • 128 каналов памяти
  • название канала буквами на 8-буквином дисплеи
  • разнообразные сигналлинговые форматы
  • усовершенствованные 2/5-тоновые функции
  • программированная кнопка для начала сканирования
  • 4-ваттный динамик, вмонтированный в переднюю панель
  • буквено-цифровой ЖКИ
  • многоразовая сигнализационная функция



Проспект на английском языке PDF (214Кб) Icom IC-F110/210
Проспект на английском языке PDF (96,5Кб) Icom IC-F110/221

вверх Сравнение радиостанций >>



Icom IC-F520 (510)/ F620 (610)



Icom IC-F520 (510)/ F620 (610)

Новые 500/600-е серии мобильных радиостанций разработаны в 2002г. Главные ее отличия от предыдущих моделей - большой объем памяти и поддержка множества сигнальных систем и стандартов. На базе новой серии планируется также выпуск станций MPT-1327 и версий с повышенной мощностью - 50 Вт для VHF и 45 Вт для UHF.

  • Прочная конструкция. Литой алюминиевый каркас и передняя панель из ударопрочного пластика.
  • Соответствует военному стандарту MIL STD 810 C, D, E.
  • Возможность поворота передней панели обеспечивает широкие возможности монтажа в автомобиле или на столе.
  • Компактные размеры (те же, что у F300 / F400).
  • Подсвечиваемые кнопки (5 программируемых кнопок P1-P5) и дисплей с 14-ю сегментами. Две пары кнопок вверх/вниз, отдельная ручка регулировки громкости.
  • Стабильная работа при выходной мощности до 45Вт. Цельный алюминиевый корпус, служащий радиатором, не позволяет станции перегреваться даже при длительных периодах передачи.
  • Программно определяемые кнопки. Девять кнопок позволяют легко управлять радиостанцией, причем функциональное назначение каждой из них может быть определено при программировании.
  • Совместима с транковой системой SmarTrunk II и LTR (требуются установка модуля UT-105 или UT-111).
  • Развитые возможности вызова и дистанционного управления радиостанцией. DTMF (кодер, декодер UT-108 с функцией ANI дополнительно); CTCSS, DTCS, 5-ти тоновый Select5 (кодер/декодер). Память на 8 DTMF номеров.



Проспект на английском языке PDF (273 Кб) ICOM IC-F510/610

Технические характеристики IC-F520 (F510) IC-F620 (F610)
Диапазон частот, МГц 136...174 400...430 / 440...490
480...520
Выходная мощность, Вт 45(25) 35(25)
Количество каналов 256
Количество банков памяти 1...16
Диапазон рабочих температур -25...+55 град С
Шаг сетки частот, кГц 12.5 или 25.0
Габариты и вес 140х40х170 мм, 1200 г
Чувствительность (12 дБ SINAD), мкВ 0.25 0.25



вверх Сравнение радиостанций >>



Icom IC-F320S (310S) / F420S (410S)



Icom IC-F320S (310S) / F420S (410S)
  • Японская разработка и сборка.
  • Прочная конструкция. Прочный литой алюминиевый каркас и передняя панель из ударопрочного пластика выдерживают даже сильные удары.
  • Компактные размеры.
  • Совместима с транковой системой SmarTrunk II.



  • Подсвечиваемые кнопки и дисплей.
  • Стабильная работа при выходной мощности до 45Вт. Цельный алюминиевый корпус, служащий радиатором, не позволяет станции перегреваться даже при длительных периодах передачи.
  • Программно определяемые кнопки. Шесть кнопок позволяют легко управлять радиостанцией, причем функциональное назначение каждой из них может быть определено при программировании, что дает возможность гибко приспособиться к конкретным задачам. (Программирование ограниченного числа функций возможно и через переднюю панель).
  • Развитые возможности вызова и дистанционного управления радиостанцией. 5-ти тоновый формат (Select5), DTMF (кодер, декодер дополнительно); CTCSS, DTCS (кодер/декодер).
  • Совместимость в стандартной комплектации по тональному вызову с милицейскими радиостанциями ВИОЛА и железнодорожными системами.
  • Передача данных со скоростью до 9600 бод.
  • Программирование временных и иных параметров для использования двух радиостанций в качестве репитера.
  • Переключаемый шаг сетки частот (12.5/25 кГц).
  • Память на 32 канала (или 2 банка по 16).



Транковый модуль с OMNI-функциями:

  • отображение набранного номера на дисплее радиостанции.
  • функция SmartScan, которая обеспечивает сокращенное время доступа к свободному каналу (особенно во многоканальных системах). При сканировании в дежурном режиме модуль запоминает состояние каналов, поэтому при размещении вызова радиостанция мгновенно обращается к ближайшему свободному, а не осуществляет циклический поиск.
  • поддержка нескольких банков памяти: каждый банк может быть как транковым, так и нетранковым. Переключаясь между банками, можно переключаться между различными системами связи (транковыми и нетранковыми).
  • дополнительные четыре ячейки памяти (кроме стандартных десяти) для турбонабора номера нажатием одной кнопки (TurboDial).
  • возможность работы в нескольких группах одновременно.
  • дистанционный запрет работы радиостанции в системе.

Дополнительные возможности:

  • Регулируемая мощность передатчика (для каждого канала)
  • Возможность программирования русских букв в сообщениях и наименованиях каналов
  • Автоматическая передача DTMF сигнала по нажатию тангенты
  • Работа с тональными вызовами (CTCSS), 51 стандартный субтон и 1 программируемый
  • 7 ячеек для запоминания DTMF последовательностей
  • Специальный датчик на тангенте позволяет начать сканирование и/или кодовое шумоподавление при повешенной тангенте
  • Выбор приоритетного канала и/или включение приема при снятии тангенты
  • Задание до 5 групп каналов для сканирования, 2 приоритетных канала
  • Сканирование обычное и с учетом приоритетов
  • Отмена разноса частот при нажатии тангенты
  • Ограничение времени передачи с последующим временным запретом на передачу
  • Запрет на передачу при наличии субтона / несущей
  • Два типа дистанционного выключения (необходима плата дешифратора 5-тональных вызовов)
  • Внешний порт ввода/вывода для подключения сирены или передачи данных (необходим кабель OPC-617)
  • Пароль на включение и перепрограммирование



Проспект на английском языке PDF (443Кб) Icom IC-F320S / F420S

Технические характеристики IC-F320S (F310S) IC-F420S (F410S)
Диапазон частот, МГц 136...155 / 146...174 400...430 / 450...470
470...490 / 490...520
Выходная мощность, Вт 45(25) 35(25)
Количество каналов 8
Количество банков памяти 1...2
Диапазон рабочих температур -30...+60 .С
Шаг сетки частот, кГц 12.5 или 25.0
Габариты и вес 140х40х170 мм, 1200 г
Чувствительность (12 дБ SINAD), мкВ 0.22 0.25



вверх Сравнение радиостанций >>

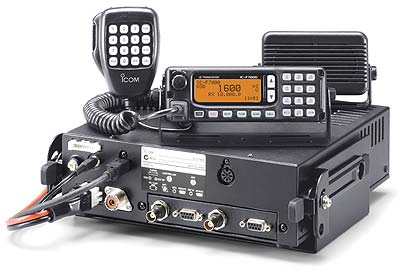

Icom IC-F7000



Новая модель профессиональной коротковолновой радиостанции IСОМ ІС-F7000 специально разработана для сверхдальнего КВ радиосвязи, и кроме преимуществ, свойственных предыдущим моделям радиостанций ІСОМ ІС-78 и 1С-М802, отличается расширенным набором функций:
  • Функция АLЕ - автоматически проверяет условия связи на всех доступных каналах связи и выбирает наилучший канал. Отвечает стандарту MIL-STD 188-141-В. Результаты проверки условий связи за определенный период времени сохраняются в специальной таблице.
  • Функции селективного вызова Selcall используя уникальный адрес, позволяют осуществить вызов нужного абонента или сервиса (проверка прохождения радиоволн, запрос, прием или передача географических координат, технические параметры радиостанции, телефонный вызов), обмениваться статусными и информационными сообщениями, которые отображаются на экране радиостанции и запоминаются в ее памяти. Поддерживаются следующие виды вызовов:(с) Sicom 2004 Selcall,Selective beacon call,GPS beacon call,GPS position call,Status call,Pagecall,Telcall,Emergency selcall, ALE sounding,ALE individual/net call, ALE/AMD. Большинство функций совместимые с радиостанциями Barrett и Codan

  • Радиостанция состоит из отдельных блоков: приемопередатчик, блок управления и громкоговоритель.Это обеспечивает гибкую конфигурацию и возможность применения в якостистационарной диспетчерской радиостанции, или бортовой радиостанции. Большинство функций управления радиостанцией дублируются на панели микрофона.

  • Цифровая обработка сигналов (DSP) позволяет получить оптимальную фильтрацию и выделение разных сигналов и обеспечивает работу шумопоглащающего устройства не только по силе сигнала, но и по его типу (голос или селективный вызов).
  • Дистанционное управление радиостанцией от компьютера.
  • Прямое подключение GPS приемника.
  • Возможность управления работой трансивера от компьютера через последовательный интерфейс RS-232С.
  • Возможность работы из КВ электронной почтой.
  • Большой матричный буквенно-цифровой дисплей и удобные кнопки управления имеют регулируемую подсветку.
  • Огромная память радиостанции ІС-F7000 позволяет запомнить параметры 400 рабочих каналов, 100 ALEканалів, 100 телефонных номеров, 100 адресов Selcall,120 адресов АLЕ, 40 текстовых сообщений (10 000знаків).
  • Диапазон рабочих частот радиостанции 1,6 - 30,0 Мгц.
  • Выходная мощность передатчика до 125 Вт.
  • Все виды модуляции, применяемые в профессиональном КВ связи : J3E, А3Е, J2B,F1В, А1А
    Спецификация IC-F7000
    Общие Диапазон частот, МГц Rх: 0,5-29,9999
    Тх: 1,6-29,9999
    Количество каналов 400,100ALE
    шаг каналов, кГц 12,5 та 25
    потребление тока в А при:
    передаче 15
    приему 3
    габаритные размеры, мм 240x94x238
    вес, г 4700
    температурный диапазон С -10...+60
    Передавач выходная мощность, Вт 125/100/50/10
вверх Сравнение радиостанций >>



Icom IC-F320 (310)/ F420 (410)



Icom IC-F320 (310)/ F420 (410)
  • Японская разработка и сборка.
  • Прочная конструкция. Прочный литой алюминиевый каркас и передняя панель из ударопрочного пластика выдерживают даже сильные удары.
  • Компактные размеры.
  • Совместима с транковой системой SmarTrunk II.



  • Подсвечиваемые кнопки и дисплей.
  • Стабильная работа при выходной мощности до 45Вт. Цельный алюминиевый корпус, служащий радиатором, не позволяет станции перегреваться даже при длительных периодах передачи.
  • Программно определяемые кнопки. Шесть кнопок позволяют легко управлять радиостанцией, причем функциональное назначение каждой из них может быть определено при программировании, что дает возможность гибко приспособиться к конкретным задачам. (Программирование ограниченного числа функций возможно и через переднюю панель).
  • Развитые возможности вызова и дистанционного управления радиостанцией. 5-ти тоновый формат (Select5), DTMF (кодер, декодер дополнительно); CTCSS, DTCS (кодер/декодер).
  • Совместимость в стандартной комплектации по тональному вызову с милицейскими радиостанциями ВИОЛА и железнодорожными системами.
  • Передача данных со скоростью до 9600 бод.
  • Программирование временных и иных параметров для использования двух радиостанций в качестве репитера.
  • Переключаемый шаг сетки частот (12.5/25 кГц).
  • Память на 32 канала (или 2 банка по 16).



Транковый модуль с OMNI-функциями:

  • отображение набранного номера на дисплее радиостанции.
  • функция SmartScan, которая обеспечивает сокращенное время доступа к свободному каналу (особенно во многоканальных системах). При сканировании в дежурном режиме модуль запоминает состояние каналов, поэтому при размещении вызова радиостанция мгновенно обращается к ближайшему свободному, а не осуществляет циклический поиск.
  • поддержка нескольких банков памяти: каждый банк может быть как транковым, так и нетранковым. Переключаясь между банками, можно переключаться между различными системами связи (транковыми и нетранковыми).
  • дополнительные четыре ячейки памяти (кроме стандартных десяти) для турбонабора номера нажатием одной кнопки (TurboDial).
  • возможность работы в нескольких группах одновременно.
  • дистанционный запрет работы радиостанции в системе.

Дополнительные возможности:

  • Регулируемая мощность передатчика (для каждого канала)
  • Возможность программирования русских букв в сообщениях и наименованиях каналов
  • Автоматическая передача DTMF сигнала по нажатию тангенты
  • Работа с тональными вызовами (CTCSS), 51 стандартный су бтон и 1 программируемый
  • 7 ячеек для запоминания DTMF последовательностей
  • Специальный датчик на тангенте позволяет начать сканирование и/или кодовое шумоподавление при повешенной тангенте
  • Выбор приоритетного канала и/или включение приема при снятии тангенты
  • Задание до 5 групп каналов для сканирования, 2 приоритетных канала
  • Сканирование обычное и с учетом приоритетов
  • Отмена разноса частот при нажатии тангенты
  • Ограничение времени передачи с последующим временным запретом на передачу
  • Запрет на передачу при наличии субтона / несущей
  • Два типа дистанционного выключения (необходима плата дешифратора 5-тональных вызовов)
  • Внешний порт ввода/вывода для подключения сирены или передачи данных (необходим кабель OPC-617)
  • Пароль на включение и перепрограммирование



Проспект на английском языке PDF (428Кб) Icom IC-F320 / F420

Технические характеристики IC-F320(310) IC-F420(410)
Диапазон частот, МГц 136...155 / 146...174 400...430 / 450...470
470...490 / 490...520
Выходная мощность, Вт 45(25) 35(25)
Количество каналов 32
Количество банков памяти 1...4
Диапазон рабочих температур -30...+60 .С
Шаг сетки частот, кГц 12.5 или 25.0
Габариты и вес 140х40х170 мм, 1200 г
Чувствительность (12 дБ SINAD), мкВ 0.22 0.25



вверх Сравнение радиостанций >>



Kenwood TK-760G/TK-860G


  • работает в SmarTrunk-II с дополнительной логической платой
  • соответствует американскому военному стандарту MIL-STD 810 C/D/E
  • сертификат качества ISO9001
  • многопозиционный сегментный ЖКИ-индикатор (кроме TK-762G/862G)
  • поддержка DTMF-сигналлинга
  • компандер аудиосигнала
  • поддержка разных полос пропускания по ПЧ (широкая и узкая)
  • возможность хранения в станции текстовой идентификационной информации
  • возможность дистанционной блокировки и разблокировки станции с помощью DTMF-кода
  • поддержка 2-х тонового сигналлинга
  • большое количество функций , которые можно присвоить кнопкам управления



вверх Сравнение радиостанций >>



Kenwood TK-780E/TK-880E



Kenwood TK-780E/TK-880E
  • Система транкинговой связи LTR
  • 250 групповых, 600 индивидуальных вызовов, 250 конвенциональных каналов
  • коммандер аудио сигнала
  • широкое перекрытие VHF/UHF (136-174/400-512 МГц)
  • U.S. MIL-STD 810C,D&E
  • LCD индикатор с 10-ю буквенно-числовыми сегментами + 2 дополнительных
  • При включении режима сканирования радиостанции отслеживают все виды запрограммированных вызовов



вверх Сравнение радиостанций >>



Портативные

Icom IC-F3GT(GS) / F4GT(GS)



Новое поколение профессиональных радиостанций. Популярные радиостанции ICOM IC-F3 выпускаются более 3 лет и завоевали широкое признание во всем мире. При разработке новой модификации G были учтены замечания пользователей, что позволило заметно улучшить качество и надежность станции, расширить область ее применения и даже уменьшить габариты и вес (на 20% по сравнению с F3).

Разработаны и собраны в Японии

Прочная конструкция. Радиостанция соответствует военному стандарту MIL 810 C/D/E. Корпус из ударопрочного пластика, литой цельный алюминиевый каркас, гибкая навинчивающаяся антенна армироваванная пластиком. Новое крепление аккумулятора. По сравнению с F3 увеличен размер кнопок.

С середины 2001 года выпускаются новые версии радиостанций ICOM IC-F3GT и ICOM IC-F4GT - 100 каналов памяти и программно переключаемый шаг

ICOM IC-F3GS и ICOM IC-F4GS - версии без DTMF-клавиатуры

Cовместима с транковыми системами SmarTrunkII и LTR.

Транковые модули UT-105 и Ф-030 с OMNI-функциями:

Отображение набранного номера на дисплее радиостанции.
Функция SmartScan, сокращающая время доступа к свободному каналу. При сканировании модуль запоминает состояние каналов, при размещении вызова радиостанция обращается к ближайшему свободному, а не осуществляет циклический поиск.
Поддержка независимых банков памяти. Переключаясь между банками, можно переключаться между различными системами связи (транковыми или нетранковыми).
Поддерживает различные стандарты сигналов вызова. Встроенные модули DTMF (кодер), CTCSS и DTCS (кодер/декодер); дополнительно 2/5-ти тоновый декодер UT-96. Модули также поддерживают работу с идентификаторами ANI.

Программно определяемые кнопки. Радиостанция имеет до 8 специальных кнопок, которым можно присвоить 46 различных функций.

Расширенные возможности программирования с компьютера. Программное обеспечение под Windows. Возможна программная подстройка ВЧ тракта радиостанции.

Совместимость в стандартной комплектации по тональному вызову с милицейскими радиостанциями ВИОЛА и железнодорожными системами связи.

Аккумулятор 1100мАч в стандартной комплектации (1650мАч дополнительно)

Диапазон рабочих температур от -30 до +60.С

Прочие функции и особенности:

  • Знакосимвольный дисплей с подсветкой (размер больше чем у F3);
  • Индикация наименования каналов до 8 символов;
  • Функция сохранения энергии;
  • Функция ограничения времени передачи;
  • Возможность установки модуля маскиратора речи
  • Дистанционное управление радиостанцией (сканирование, блокировка).
  • 5 ячеек памяти для DTMF последовательностей
  • Передача аварийного вызова по нажатию кнопки или при переходе в горизонтальное положение (с UT-113)



Проспект на английском языке PDF (665 Кб) Icom IC-F3GT(GS) / F4GT(GS)

Технические характеристики IC-F3GT(GS) IC-F4GT(GS)
Диапазон частот, МГц 136...150 / 146...174 400...430 / 440...470 / 470...500
Выходная мощность, Вт 5 4
Количество каналов 40 (100 в новых версиях)
Количество банков памяти 1...5
Диапазон рабочих температур -30...+60 .С
Шаг сетки частот, кГц 12.5 или 25.0 (переключаемый в новой версиях)
Габариты и вес 54х132х35 мм, 370 г
Время непрер. работы (реж. 5:5:90), ч 8
Чувствительность (12 дБ SINAD), мкВ 0.25 0.3



вверх Сравнение радиостанций >>



Icom F30GT (GS)/F40GT (GS)


При разработке нового оборудования ICOM Inc. учитывает специфические потребности пользователей, имеющих большой парк радиостанций. В 2000 году на рынке профессионального абонентского радиооборудования впервые появились носимые радиостанции, позволяющие гибко изменять свои функциональные возможности за счет:
1. использования перепрограммируемой флэш-памяти, обеспечивающей быструю адаптацию радиостанции к новым протоколам;
2. появления второго внутреннего слота (разъема), дающего возможность установить в радиостанцию два функциональных модуля одновременно (например: транкового модуля и маскиратора речи).

Прочная конструкция. Корпус из ударопрочного пластика, литой алюминиевый каркас, гибкая навинчивающаяся антенна армированная пластиком. Соответствует военному стандарту MIL STD-810 C/D/E. Надежное крепление аккумулятора. Большой дисплей. Удобные большие кнопки подсвечиваемой клавиатуры. Разнесенные микрофон и громкоговоритель.

Переключаемый шаг сетки частот.

Совместима с транковыми системами SmarTrunk II. и LTR..

256 каналов могут быть разделены на 1...16 банков памяти. Каждый банк может быть как транковым, так и нетранковым.

Каждый канал может иметь произвольное 12-символьное имя.

Большой 24-символьный LCD дисплей позволяет отображать как буквы (в т.ч. русского алфавита), так и любые изображения. Каждый символ дисплея состоит из матрицы 8х20 точек.

Встроенные кодеры/декодеры DTMF, 2/5-тоновой системы, CTCSS и DTCS.

Высокоскоростной синтезатор речи (Fractional-N system) обеспечивает максимальную эффективность работы в транковых системах.

Встроенная функция компандера позволяет улучшить качество звука и увеличить дальность связи.

Два внутренних разъема позволяют установить совместно с транковым модулем (SmarTrunk II. или LTR.) маскиратор речи (инверсный или ролинговый), или датчик горизонтального положения.

Новый надежный универсальный 9-контактный разъем для подключения внешних устройств (телефонов, гарнитур, тангент, компьютера).

Модификация ICOM IC-F30(40)GS - без DTMF клавиатуры.

Проспект на английском языке PDF (917Кб) Icom F30GT/F40GT

Технические характеристики IC-F30GT(GS) IC-F40GT(GS)
Диапазон частот, МГц 136...174 400...430 / 440...480 / 480...520
Выходная мощность, Вт 5 4
Количество каналов 256
Количество банков памяти 1...16
Диапазон рабочих температур -30...+60 .С
Шаг сетки частот, кГц 12.5 или 25.0
Габариты и вес 54х139х38 мм, 420 г
Чувствительность (12 дБ SINAD), мкВ 0.25 0.25



вверх Сравнение радиостанций >>



Портативные
Icom IC-F43G 400-470 МГц (IC-F43GS -с сокращенной клавиатурой)

Icom предлагает новую радиостанцию для профессионалов ІС-F33G/F43G, которая является модернизацией уже хорошо известной серии радиостанций ІС-FЗG/F4G. Новая серия имеет кое-что меньшие габаритные размеры и вес, а также увеличенное количество каналивта поддерживает целый ряд новых функций:
  • Li-lon аккумулятор, который входит в комплект;
  • Компактный и легкий корпус;
  • Расширен диапазон частот: 400-470МҐЦ в ІС-Р43О (136-174МГц в ИС-РЗЗС)
  • 8-символьный алфавитно-цифровой дисплей;
  • Встроенны 2- и 5-тоновые функции;
  • 256 каналов памяти и селектор выбора каналов;
  • FLASH ROM CPU для будущих модернизаций программного обеспечения;
  • SmarTrunk 3G совместимости при использовании с новой платой UТ-117. Li-lon аккумулятор
    Стандартный аккумулятор ВР-231 в комплекте р/с имеет емкость 1150мАг, что обеспечивает работу в течение 8 часов *. При использовании дополнительного аккумулятору ВР-232 2000мАг времени работы р/с составляет 15 часов *. Li-lon аккумуляторы обеспечивают возможность гибкой зарядки и не имеют эффекта памяти.
    *В цикле Тх : Рх: Режим ожидания=5:5:90

    Широкий частотный диапазон
    ІС-F43G стандартно имеет диапазон 400-470МГц, а также 256 каналов с 16 банками памяти, которая дает гибкость при программировании р/с и ее использовании. Для переключения каналов предусмотрен селектор с четкой фиксацией.

    Компактный корпус
    53х120х32мм, вес 300г со стандартным аккумулятором. Алюминиевый несущий каркас и поликарбонатний корпус отвечают военной спецификации MIL.

    Устроены сигналингови форматы
    СТСSS, DТСS, 2-Тоnе, 5-Тоnе кодера и декодер позволяют создавать разговорные группы, реализовывать индивидуальные и групповые вызовы, обеспечивают управление ретранслятором или базовой р/с.Р/с также имеет устроенный DTMF кодер (DTMF декодер - опция UT-108). Также предусмотрена опциональна плата UІТ-113 - датчик горизонтального состояния.

    Многоформатний 2-Тоnе и 5-Тоnе сигналинг
    К 10- 2-тоновых кодов возможно декодировать на одном канале. Эта функция предусмотрена для профессионалов, которые нуждаются в многовариантном оповещении на одном канале. Получение соответствующего тона будет инициализировать такие программные функции для каждого кода: мигание на индикаторе "иконы", которая сигнализирует о получении вызова, зворотнийвиклик, звуковое оповещение, автоматическую передачу, сканирование.

    8 функциональных кнопок
    [РО]-[РЗ], [Red], [Моnitor], [Up], [Down] кнопки программируются в соответствии с требованиями пользователя. Кнопка [Red]на верхней панели управления может быть использована для удобной и интуитивно понятной передачи экстренного вызова.

    Алфавитно-цифровой дисплей
    8-символьный алфавитно-цифровой дисплей отображает номер или название канала, банка каналов, тональный код и сканирование, состояние зарядки аккумулятора, уровень сигнала базовой станции.

    Аудио компандер
    Устроен голосовой скремблер

    ІС-FЗЗG/F43G имеет устроенный инверсионный скремблер, который
    работает во всех режимах.
    BIIS 1200 сигналинг
    В BIIS системе доступны такие функции селективного вызова:
  • 32 ячейки памяти о последних вызовах
  • 7 групп цифровых идентификаторов
  • 24 статусных сообщений
  • посылка 8-символьного короткого сообщения
  • прием 95-символьного сообщения Другие функции
  • 8 DTMF ячеек памяти
  • мощность 5Вт в ІС-FЗЗ,4W в ІС-F43 Аксессуары
    Стандартные: антенна, аккумулятор ВР-231, клип МВ-94
    Опциональни:
    Аккумуляторы:
    ВР-230 7,4В/800мАг;
    ВР-231 7,76/1150мАг;
    ВР-232 7,4В/2000мАг
    Зарядные устройства:
    ВС-160 2-часовое зарядное устройство;
    ВС-121 2-часовое 6-позиционное зарядное устройство;
    UТ-108 DTMF-декодер;
    UT-113 плата сигнализации о горизонтальном
    состоянии р/с
    UT-105 SmarTrunk-II плата;
    UT-117 SmarTrunk-II 3G платы.

Спецификация IC-F33G IC-F43G
Общие частотный диапазон, МГц 136-174 400-470
количество каналов/банков 256/16
шаг каналов, кГц 12,5 та 25
потребление тока в А при:
передаче 1,7
приеме 0,8
дежурном режиме 0,085
габаритные размеры, мм 53x120x32,5
вес, г 300
температурный диапазон С -30...+60
Передатчик виходная мощность, Вт 5 4
паразитарные излучения, dBc -70
Приемник чувствительность приемника, мкВ при 12 db SINAD 0,25
выборочность, дБ при шаге 25кГц 75
выборочность, дБ при шаге12,5кГц 65
уровень приема паразитарных излучений 70
интермодуляцийна выборочность 74
виход аудио, Вт 0,5



вверх Сравнение радиостанций >>



Icom IC-F30LT/F40LT



Радиостанции профессиональной серии F разработаны для эксплуатации в самых экстремальных условиях, когда надежности связи уделяется особая роль. Портативные радиостанции F30/F40, простые и удобные в работе, незаменимы для представителей силовых ведомств, охранных структур, спасателей и всех тех, чья каждодневная работа требует надежной связи.


Усиленная, надежная конструкция

Герметичный корпус из ударопрочного пластика

Цельный алюминиевый каркас

Удовлетворяют военному стандарту MIL STD 810C/D

До 7 программно определяемых кнопок (для ICOM IC-F30/F40 только 3 кнопки). Каждой кнопке можно присвоить любую из более чем 20 функций.

Развитые возможности вызова и дистанционного управления радиостанцией. 5-ти тоновый формат (Select5), CTCSS, DTCS. Совместимость по тональному вызову в стандартной комплектации с милицейскими радиостанциями Виола и железнодорожными системами.

Аккумуляторная батарея повышенной емкости 1400 мАч в стандартной комплектации

Знакосимвольный дисплей (F30LT/F40LT)

Три программируемых уровня выходной мощности: 5, 2, 1 Вт

Программируемая функция экстренного вызова позволяет посылать сигнал экстренного бедствия нажатием одной кнопки

Пароль на изменение параметров, возможность дистанционного полного и частичного выключения, дистанционное включение на передачу и прослушивание

96 каналов или 6 банков по 16 каналов (16 каналов для ICOM IC-F30/F40)

Технические характеристики IC-F30(LT) IC-F40(LT)
Диапазон частот, МГц 136...150 / 146...174 400...430 / 440...470 / 470...520
Выходная мощность, Вт 5 5
Количество каналов 16 (96)
Количество банков памяти 1(6)
Диапазон рабочих температур -30...+60 .С
Шаг сетки частот, кГц 12.5 или 25.0
Габариты и вес 60х140х42 мм, 520 г
Время непрер. работы (реж. 5:5:90), ч 8
Чувствительность (12 дБ SINAD), мкВ 0.35 0.35



вверх Сравнение радиостанций >>


Kenwood TK-270G/370G


  • работает в SmarTrunk-II с дополнительной логической платой
  • соответствует американскому военному стандарту MIL-STD 810 C/D/E
  • сертификат качества ISO9001
  • многопозиционный сегментный ЖКИ-индикатор (кроме TK-260G/360G)
  • поддержка DTMF-сигналлинга
  • компандер аудиосигнала
  • поддержка разных полос пропускания по ПЧ (широкая и узкая)
  • возможность хранения в станции текстовой идентификационной информации
  • возможность дистанционной блокировки и разблокировки станции с помощью DTMF-кода
  • поддержка 2-х тонового сигналлинга
  • подсветка клавиатуры и дисплея (кроме TK-260G/360G)
  • большое количество функций , которые можно присвоить кнопкам управления
  • FLASH-ROM , возможность обновления программного обеспечения



вверх Сравнение радиостанций >>



Kenwood TK-280/380



Kenwood TK-280/380
  • профессиональная транкинговая (LTR) радиостанция
  • соответствует американскому военному стандарту MIL-STD 810 C/D/E
  • многопозиционный сегментный ЖК-индикатор (кроме TK-260G/360G)
  • поддержка DTMF -, 2-х тонового, QT- , DQT - сигналлингов
  • поддержка разных полос пропускания по ПЧ (широкая и узкая)
  • возможность программирования дополнительных функций для DTMF-клавиатуры
  • Emergency режим: режим скрытой передачи
  • блокировка работы станции паролем
  • сканирование одновременно транкинговых и нетранкинговых каналов
  • FLASH-ROM, возможность обновления программного обеспечения



вверх Сравнение радиостанций >>




Kenwood TK-2140/3140



Kenwood TK-2140/3140
  • диапазон частот 136-174 МГц/400-490 МГц
  • работа в транкинговом и обычном режиме
  • двухцветный индикатор ЖКД
  • перепрограммируемые кнопки
  • перепрограммируемая память
  • высокое качество звука
  • режим QT и DQT
  • подсветка кнопок



вверх Сравнение радиостанций >>
От радиорелейных линий - к спутниковой связи
Радиорелейная связь - это особый вид радиосвязи на ультракоротких волнах с многократной ретрансляцией сигнала.

Спутниковая связь - это особый вид радиосвязи с одновременной ретрансляцией сигнала через спутник в разных направлениях.

НИИР - это особый научно-исследовательский институт, в стенах которого родилась первая отечественная радиорелейная аппаратура, из стен которого вышло много ученых, известных не только на родине, но и во всем мире, много талантливых организаторов и руководителей отрасли, много академиков и лауреатов Государственных премий.

Можно сказать, что история развития радиорелейной и спутниковой связи в России неразрывна с историей и судьбой НИИР.

Еще в 1932-1934 гг. в СССР была создана приемно-передающая аппаратура, работавшая на метровых волнах, и на ее базе построены опытные линии связи Москва - Кашира и Москва - Ногинск. Первое отечественное оборудование "Краб", разработанное в НИИР и изготовленное в его экспериментальных мастерских для решения конкретной задачи - создания линии связи через Каспийское море между Красноводском и Баку в 1953-1954 гг., также работало в метровом диапазоне, а вот аппаратура "Стрела-П", изготовленная в 1954 г. на Опытном заводе НИИР и предназначенная для связи между Москвой и подмосковным г. Фрязино, работала уже начастотах 1600...2000 МГц.

Эти линии обеспечивали 12 телефонных каналов с возможностью их вторичного уплотнения. Но назвать их радиорелейными в полном смысле этого слова было нельзя, так как связь между двумя пунктами осуществлялась без ретрансляции.

Поначалу наиболее целесообразным для радиорелейных линий (РРЛ) считалось применение импульсной модуляции, хорошо освоенной в радиолокации, с временным уплотнением. И казалось, что при тогдашнем уровне технологии это сулит большие преимущества. Однако целый цикл теоретических исследований и экспериментальных проработок, проведенных в том числе и в институте, подтвердил складывавшееся в ту пору мнение, что сочетание частотной модуляции с частотным уплотнением позволит создать радиорелейные линии, не уступающие наиболее совершенным коаксиальным кабельным системам. Подчеркнем, что сказанное относилось к концу 40-х и началу 50-х годов. А поскольку развитие идет по спирали, то современные новейшие технологии позволили вернуться к цифровым методам передачи на более высоком уровне - передача данных, цифровая телефония и даже цифровое телевидение.

В этот начальный период в институте собрались ученые, имена которых стали известны во всем мире.

Вопросы теории систем связи были развиты профессором В. А. Котельниковым - будущим президентом Академии наук СССР, в его теории потенциальной помехоустойчивости. Очень интересным был коллоквиум, проведенный им в институте, на котором была представлена некоторая таблица, наподобие таблицы Менделеева, содержащая все возможные сочетания систем передачи сигналов с импульсной, частотной и фазовой модуляцией с временным и частотным уплотнением. В ней были выделены сочетания, обладающие наибольшей помехоустойчивостью, и исключены неперспективные варианты.

Разработкой антенн руководил доктор технических наук Г. З. Айзенберг, написавший широко известную книгу "Антенны ультракоротких волн" (1957 г.).

Передатчики СВЧ создавались под руководством заведующего кафедрой передающих устройств МЭИС профессора Б. П. Терентьева, а приемными устройствами занимался доктор технических наук B. C. Мельников.

Возглавлял лабораторию УКВ в то время доктор технических наук В. А. Смирнов. Коллектив этой лаборатории в тесном содружестве с сотрудниками других лабораторий института и создал первые отечественные радиорелейные линии.

В электровакуумной лаборатории института, начальником которой был П. А. Остряков, а немного позднее Н. В. Зарянов, был разработан и изготовлен триод для генерации и усиления высокочастотных колебаний. Эти лампы были использованы в экспериментальном передатчике (работавшем на волне 75 см, с импульсной и частотной модуляцией), созданном в лаборатории УКВ С. В. Бородичем, Е. П. Корчагиной, Л. А. Корнеевым и Н. Н. Федюшиным.

Результатом совместного творчества инженеров И. И. Теумина и В. В. Слуцкой стал оригинальный электронный коммутатор для импульсно-фазовой модуляции.

Группа сотрудников лаборатории УКВ (А. В. Соколов, Н. Н. Зубов, З. Ф. Гурова) под руководством B. C. Мельникова совместно со специалистами ЦНИИС СА и предприятия НИИ-20 разработала приемное устройство для подвижной РРЛ с импульсно-фазовой модуляцией, работающее на волне 20 см.

В то далекое послевоенное время в институте были прекрасные экспериментальные мастерские, возглавляемые А. П. Жаровым, а в них - механики-"золотые руки", и замечательное конструкторское бюро под началом Б. П. Михайлова с инициативными конструкторами-энтузиастами освоения техники СВЧ.
Такое сочетание творческих коллективов ученых и экспериментальной производственной базы позволило успешно отработать все принципиальные устройства и элементы будущей аппаратуры РРЛ. Были исследованы узлы приемно-передающей аппаратуры, объемные СВЧ-контуры, входные цепи и кристаллические смесители, усилители промежуточной частоты, частотные и импульсные детекторы, генераторы и усилители СВЧ, импульсные и частотные модуляторы, а также антенны различных типов, из которых два выбраны для использования на первых РРЛ относительно небольшой емкости. Изучались вопросы распространения ультракоротких волн, распределения частот, что позволило определить основные характеристики РРЛ и методы расчета.

Все это было подкреплено многочисленными испытаниями самого различного оборудования на специально созданном опытном участке между Москвой и поселком Голицыно.

В Москве на телефонной станции на ул. Мархлевского находился оконечный пункт этой линии, аппаратная которого размещалась на верхнем этаже, а площадка с параболической антенной - на крыше здания.

В Голицыно, рядом с прекрасным пионерским лагерем "Волна", была построена небольшая башня из трубчатых конструкций для установки антенны и небольшой домик для высокочастотной приемно-передающей аппаратуры - это была промежуточная станция. На этом опытном участке можно было сымитировать двух- и более пролетную РРЛ, что позволило экспериментально подтвердить теоретически полученные законы накопления тепловых шумов и сложения

продуктов нелинейных переходов, возникающих в различных трактах линии.

Работы на опытном участке проводились С. В. Бородичем, В. П. Минашиным, А. В. Соколовым, В. М. Шифриной, Л. А. Коробковым, В. В. Петровым и многими другими.

На полигоне в Голицыне испытывались антенны, измерительное оборудование и устройства электропитания. В специальном бункере проверялся двухмашинный агрегат с механическим аккумулятором энергии - массивным маховиком и автоматически запускаемым дизелем. Это был прообраз широко распространенного дизель-генераторного агрегата ДГА-20М мощностью 20 кВА.

Естественно, все эти работы требовали метрологического обеспечения, и в институте было создано бюро измерительной аппаратуры под руководством кандидата технических наук А. Ф. Пионтковской, которое осуществляло подбор необходимой серийно выпускаемой отечественной и импортной аппаратуры и ее аттестацию.

Для разработки нестандартного измерительного оборудования была организована специальная лаборатория под руководством А. С. Владимирова, а несколько позднее - отдел, который возглавил А. И. Зудакин.

Технологическая цепочка проведения НИР и ОКР в институте в то время выглядела следующим образом. Часть сотрудников лаборатории объединялась в группу для исследования отдельных вопросов или разработки оборудования конкретного назначения. В каждой лаборатории была своя макетная группа, свой механик, а в некоторых - и свой конструктор. Сложные макеты конструировались в КО-1 и изготавливались в мастерских, расположенных в Москве и имевших все необходимые цеха, в том числе и кварцевый. Начальником КО-1 был А. К. Эйхман, начальником мастерских - Л. П. Турин. Конструирование образцов, как правило, осуществлялось в КО-2, начальником которого сначала был Е. И. Хайтов, а позднее - А. И. Бобров, а их выпуск в малых сериях - на Опытном заводе НИИР в поселке Лесное (ст. Зеленоградская). Директором завода долгое время был С. С. Шлюгер, а затем - Б. М. Рафтопуло. Работа возглавлялась руководителем, позднее - главным конструктором и заместителями по основным направлениям.

В лаборатории № 14, в которой в 40-50-х годах разрабатывались первые РРЛ, сначала под руководством В. А. Смирнова, а позднее С. В. Бородича - неизменного главного конструктора, существовало несколько групп: передающих устройств - В. П. Минашин, Г. В. Иванов, Н. А. Ананьев, С. Н. Смирнова, Н. Н. Федюшин, Г. Д. Ефимова; приемных устройств . В. Соколов, Н. Н. Зубов, В. И. Малиновская, З. Ф. Гурова; низкой частоты и служебной связи - В. М. Шифрина, Н. И. Тилюшкина, Л. А. Кащеева, Г. К. Конькова, Н. В. Таратута; видеочастоты - Д. Ф. Булле, Ю. Н. Марголин, Ю. В. Грачев.

Устройствами электропитания и автоматики занимались сотрудники других лабораторий: В. В. Петров, И. П. Шилова, Р. Н. Сидоров, М. В. Бродский, В. Д. Шошенков, Н. П. Филипчук.

Антенны на первоначальном этапе разрабатывали В. Д. Кузнецов, А. А. Кукаев, A. M. Модель. Вопросами распространения и проектирования трасс занимались А. И. Калинин, В. Н. Троицкий, А. А. Шур, Л. В. Надененко.

Группой конструкторов в КО-2 руководил И. В. Казистов со своим постоянным помощником Я. М. Мадорским.

Таким коллективом было разработано семейство радиорелейной аппаратуры "Стрела" в диапазоне 1600... 2000 МГц: "Стрела-П" - для пригородных линий на 12 телефонных каналов, "Стрела-Т" - для передачи одной ТВ программы на расстояние 300-400 км и "Стрела-M" - для оборудования магистральных линий на 24 канала протяженностью 2500 км.

В передатчиках с выходной мощностью 2 Вт использовались мощные смесители и генераторы на металлокерамических триодах типа ГС-90Б. Основным типом лампы был металлический пентод 6Ж4 (6 ACT) с высокой крутизной. Промежуточная частота в передатчике - 75 МГц, в приемнике - 31 МГц. Модуляция - частотная. Девиация частоты на канале - 140 кГц, девиация при передаче видеосигнала - 4 МГц. Ширина полосы пропускания телефонного ствола - 6 МГц, ТВ ствола - 20 МГц. В приемнике использовался кристаллический смеситель и гетеродин на отражательном клистроне для оконечной станции, а на промежуточных станциях колебания гетеродина образовывались общим с передатчиком генератором и дополнительным смесителем. Звуковое сопровождение ТВ программы передавалось в групповом тракте телефонного ствола на отдельной поднесущей с фазоразностной модуляцией.

Основным типом антенны была перископическая система из двух зеркал (верхнего - плоского, нижнего - эллиптического) и рупорного облучателя. Применялась и параболическая антенна диаметром 3,2 м.

Первые РРЛ были оборудованы аппаратурой, изготовленной на опытном заводе института, где были организованы монтажный цех, напоминающий небольшой конвейер, настроечный цех во главе с А. И. Бунаковым. Для комплексной проверки была создана однопролетная линия. Серийное производство аппаратуры осуществлялось на заводе в Ростове-на-Дону.

Аппаратура "Стрела" использовалась при строительстве довольно многих линий, например, Москва - Рязань, Москва рославль - Нерехта - Кострома - Иваново, Фрунзе - Джалалабад, Москва - Воронеж, Москва - Калуга, Москва - Тула.

В 1956 г. аппаратура "Стрела-M" была продемонстрирована на Выставке достижений народного хозяйства (ВДНХ), а ее разработчики награждены медалями и дипломами ВДНХ.

Следующее оборудование для РРЛ, созданное примерно тем же коллективом, - аппаратура Р-60/120. Она позволяла создавать 3-6-ствольные магистральные линии длиной до 2500 км для организации 60-120 телефонных каналов и длиной до 1000 км - для передачи ТВ программ при выполнении Рекомендаций МККТТ и МККР на качественные показатели.

Принципиальные решения отдельных узлов и общее построение оборудование во многом напоминало "Стрелу", но при разработке учитывались все Рекомендации МККР. В соответствии с ними промежуточные частоты передатчика и приемника были одинаковы и равны 70 МГц. Большое внимание уделялось вопросам внутрисистемной ЭМС, учитывались все возможные паразитные продукты преобразования частот в мощном смесителе передатчика и каналы помех в смесителе приемника. Аппаратура работала в том же диапазоне 1600...2000 МГц. Мощность передатчика была увеличена до 3 Вт. Была предусмотрена система телеобслуживания промежуточных станций, совершенно изменена конструкция стоек.

Для установки перископической антенной системы использовалась либо свободно стоящая башня из трубчатых конструкций, либо мачта из стальной трубы относительно большого диаметра с несколькими ярусами оттяжек. Аппаратуру размещали в кабине, встроенной в башне, или в небольшом здании около мачты. В отдельном домике была установлена система электропитания с автоматической дизельной установкой.

По сложившейся традиции образцы аппаратуры Р-60/120 для первой линии были изготовлены Опытным заводом института.

Эта РРЛ (между Москвой и Смоленском с промежуточными пунктами в Голицыне, Дорохове, Гжатске, Вязьме и Ярцеве) была спроектирована, смонтирована и настроена менее чем за год совместными усилиями специалистов ГСПИ, треста "Радиострой" и НИИР и сдана в эксплуатацию в октябре 1958 г. Руководили работами А. В. Соколов, Н. А. Ананьев, Г. Г. Цуриков. Сквозные измерения, паспортизацию телефонных каналов и видеотракта провели В. М. Шифрина, Н. И. Тимошина, В. Н. Полухин.

По инициативе начальника Технического управления Минсвязи СССР А. Д. Фортушенко для серийного производства аппаратура Р-60/120 была передана на один из лучших заводов ВПК в Днепропетровске, где она попала в руки молодых специалистов В. И. Дворникова, В. М. Василевского,

Ю. Ф. Марченко и А. И. Потапенко (двое последних после освоения оборудования в производстве перешли на работу в НИИР).


Радиорелейные линии на базе аппаратуры Р-60/120 были построены в различных районах СССР. Одной из первых и, пожалуй, самой длинной была линия Москва - Ростов-на-Дону, весь цикл работ на которой, начиная от проектирования и кончая сдачей в эксплуатацию, был проведен ведущим конструктором НИИР В. М. Шифриной.

Параллельно с созданием оборудования сотрудниками института А. И. Калининым, В. Н. Троицким, Л. В. Надененко, А. А. Шуром были разработаны методики для выбора трасс, а также методики настройки, измерений и инструкции по эксплуатации и обслуживанию РРЛ.

Успешная разработка оборудования и настройка линий была обеспечена благодаря использованию большого парка измерительной аппаратуры. Большую роль сыграло и создание специальной измерительной аппаратуры: комплекта постоянных и переменных направленных ответвителей (В. Д. Кузнецов, А. А. Кукаев); измерителя мощности, резонансного волномера, шумового диода, генератора стандартного поля (М. В. Фомин); гетеродинного волномера, измерителя девиации (Г. И. Рабинович); генератора стандартных сигналов (А. В. Соколов, Н. Н. Зубов).

Особо следует отметить создание двух принципиально новых для того времени приборов: измерителя группового времени запаздывания (И. С. Печерский, Е. А. Шубина) и измерителя переходных шумов (А. И. Зудакин).

Оборудование Р-60/120 также экспонировалось на ВДНХ в 1958 г., и коллектив разработчиков был награжден медалями и почетными дипломами.

Разработанная аппаратура для РРЛ прямой видимости не могла обеспечить связью ни Крайний Север, ни удаленные районы Сибири.

Идея создания в этих местах линий тропосферной связи с расстояниями между пунктами в сотни километров принадлежала В. А. Смирнову. Она была развита и конкретизирована С. В. Бородичем и А. И. Калининым, а также поддержана Министерством связи.

Главным конструктором разработки тропосферной системы связи ТР-60/120 был назначен С. В. Бородич. В коллектив разработчиков пришли новые сотрудники и молодые специалисты: И. А. Гусятинский, А. С. Немировский, Б. С. Надененко, И. С. Цирлин, В. В. Козлов, Ю. М. Кирик, Ю. М. Фомин, B. C. Довгелло, Е. В. Коршунов, Ю. Б. Петровский, В. М. Цемехман, Ю. В. Берноскуни, И. Л. Папернов, В. В. Плеханов, Э. Я. Рыскин, Г. Г. Тараканова, М. И. Поляк.

Для дальней тропосферной связи требовались мощные передающие устройства, антенны с большим усилением, высокочувствительные приемники многократного приема с порогопонижающими системами.

Наиболее подходящим для тропосферных систем с расстояниями между пунктами 200-300 км являлся диапазон 700... 1000 МГц. На основании теоретических исследований, анализа отечественной и зарубежной литературы, сравнения различных систем многократного приема была выработана структура построения как отдельных станций, так и всей линии дальней тропосферной связи.

Работа была организована следующим образом: в лабораториях института проводились самые разнообразные теоретические исследования и макетирование принципиально новых узлов и блоков. Параллельно шло строительство опытного участка между городами Талдом и Вологда протяженностью 300 км. На предприятиях МЭП были разработаны и внедрены в серийное производство многорезонаторные пролетные усилительные клистроны мощностью 3...10 кВт. Проверка и испытания клистронов проходили при непосредственном участии сотрудников НИИР: Н. В. Зарянова, С. И. Угорской, В. П. Минашина, Г. В. Иванова, В. М. Фирсова, И. В. Казистова, B. C. Довгелло.

Оригинальное высоковольтное устройство электропитания для этих клистронов было разработано В. В. Петровым.

В первых образцах приемников использовались усилители высокой частоты на миниатюрных маячковых лампах, но затем они были заменены на принципиально новые для того времени параметрические усилители с температурой шума 200-300 К.

Как всегда, образцы оборудования для оснащения опытной линии были изготовлены на Опытном заводе НИИР.
В дальнейшем серийное производство аппаратуры осуществлялось на Красноярском заводе телевизоров в НПО "Искра". Нужно отметить, что при передаче документации на заводы колоссальная работа пришлась на конструкторский отдел (А. И. Бобров), отдел нормализации и стандартизации (Ф. Л. Зингер) и технический отдел (Г. Н. Томиловский).

Идеологами огромного объема разнообразных исследований, проведенных на линии Талдом - Вологда, были И. А. Гусятинский и А. С. Немировский. В частности, были изучены особенности многолучевого распространения; определены зависимости уровня сигнала от расстояния и длины волны, уточнены законы замираний, потери усиления антенн и подобрана оптимальная диаграмма направленности; определены статистические характеристики сигналов при пространственном, угловом и частотном разнесении, получены частотные и фазовые характеристики участка линии, а также виды распределения тепловых и переходных шумов и подобрано оптимальное значение девиации.

В итоге - разработка полного комплекта оборудования ТР-60/120.

Не вдаваясь в подробности построения аппаратуры, скажем только, что станция, построенная на Севере, представляла собой зрелище фантастическое. Огромные, приподнятые над землей, параболические зеркала с квадратным раскрывом размером 20х20 или 30х30 м, рупорные облучатели на башенках и длинные волноводы, идущие к алюминиевому сборному зданию, - все это напоминало, скорее, явление не земное, а космическое. Впечатление усиливалось тем, что эта окрашенная контрастными оранжево-черными полосами конструкция появлялась неожиданно - в конце просеки между гигантскими елями - это, если смотреть с земли, или - прямо на горизонте бескрайней тундры в лучах низкого солнца - если лететь на вертолете. А кругом - снег, покой и мороз минус 34°С!

Необходимость больших мощностей потребовала совершенно нового подхода к разработке полосовых, режекторных фильтров, фильтров гармоник и ферритовых вентилей. Эта новая технология была успешно внедрена в производство A. M. Моделем, В. М. Антоненко, Б. С. Надененко, И. А. Берлявским, А. П. Николаевым, И. В. Казистовым.

Первые параметрические усилители были разработаны Ю. М. Фоминым, Н. Н. Зубовым и воплощены в конкретные конструкции И. М. Кузнецовым.

Оригинальная система сдвоенного приема по промежуточной частоте с подстройкой фаз приходящих сигналов была придумана А. В. Соколовым и И. И. Печерским (авт. свид. № 158602, 1962 г. ), а оригинальное порогопонижающее устройство предложено И. А. Гусятинским и Ю. Н. Марголиным (авт. свид. № 863014, 1963 г. ).

На аппаратуре ТР-60/120 в 60-70-х годах была построена сеть тропосферных линий протяженностью более 15 000 км, содержащая 55 станций. Была построена также линия сверхдальней тропосферной связи между СССР и Индией длиной 700 км (между городами Душанбе и Сринагар), которая в 1981 г. связала две столицы - Москву и Дели.

Попытка осуществить передачу черно-белого телевидения в диапазоне 700...1000 МГц успеха не имела, а вот в диапазоне 5000 МГц это стало возможным. Была изобретена оригинальная система многократного сложения по промежуточной частоте, авторами которой были И. А. Гусятинский, Л. Я. Кантор, Ю. Н. Марголин, И. С. Цирлин, В. П. Лущин (авт. свид. № 187097, 1965 г. ).

Система широкополосной тропосферной связи на несколько стволов "Рубеж" не получила широкого распространения, поскольку весь комплекс был достаточно громоздким. Была построена всего одна линия над Охотским морем между материком и Камчаткой.

Напомним, что в тот начальный период создания РРЛ было написано множество научных статей, издано много книг, защищены кандидатские и докторские диссертации, сделано много изобретений и получено множество авторских свидетельств и патентов. Например, Бородич С. В., Минашин В. П., Соколов А. В. "Радиорелейная связь" (Связьиздат, 1960 г. ); И. А. Гусятинский, Е. В. Рыжков, А. С. Немировский "Радиорелейные линии связи" (Связь, 1965 г. ); И. А. Гусятинский, А. С. Немировский, А. В. Соколов, В. Н. Троицкий "Дальняя тропосферная радиосвязь" (Связь, 1968 г. ).

В 1957 г. был осуществлен запуск первого в мире советского искусственного спутника Земли, положивший начало космической эры. После проведения ряда испытаний и первого полета человека в космос в 1961 г., естественно, возникла идея создания систем спутниковой связи (телефония, телеграф, телевидение и прочее). Основное преимущество таких систем связи заключается в возможности значительного расширения зон обслуживания по сравнению с радиорелейными и кабельными линиями связи. Теоретические разработки в области энергетических возможностей линий спутниковой связи позволили сформулировать тактико-технические требования к устройствам спутникового ретранслятора и наземных устройств, исходя из реальных характеристик технических средств, существовавших в то время.

Разработка спутниковых ретрансляторов поручается МНИИРС МПСС, а оборудования земных станций - НИИР.

Наиболее подходящей для оборудования земных станций спутниковой системы оказалась аппаратура тропосферной связи ТР-60/120, в которой, как известно, использовались передатчики большой мощности и высокочувствительные приемные устройства с малошумящими параметрическими усилителями. На ее основе в институте разрабатывается приемно-передающий комплекс "Горизонт", устанавливаемый на наземных станциях первой линии спутниковой связи между Москвой и Владивостоком.

Специально были разработаны передатчики для связной и командно-измерительной линии, параметрические усилители с температурой шума 120 К для установки в подзеркальной кабине антенны, а также совершенно новое оборудование промежуточной частоты и групповых трактов, обеспечивающее стыковку с местными телецентрами и междугородными телефонными станциями.

Интересно отметить, что проектировщики земной станции, боясь влияния мощных передатчиков на приемники, установили их на разных антеннах и в разных зданиях (приемном и передающем). Однако большой опыт использования одной общей антенны для приема и передачи, полученный на линиях тропосферной связи, позволил в дальнейшем перенести приемное оборудование на передающую антенну (инициаторами были С. В. Бородич и A. M. Модель), что значительно упростило и удешевило эксплуатацию станций спутниковой связи.

Нам, А. В. Соколову и В. М. Шифриной, было поручено проведение работ по настройке, испытаниям и введению в эксплуатацию первой линии спутниковой связи между Москвой и Владивостоком. Первые станции были настроены, испытаны и введены в действие в подмосковном г. Щелково и в Уссурийске. Кабельными и релейными линиями связи они соединялись соответственно с телецентрами и телефонными междугородными станциями Москвы и Владивостока.

Нам выпало счастье провести первые передачи через спутник связи "Молния-1", запущенный 23 апреля 1965 г. С запуском второго спутника связи "Молния-2" 14 октября 1965 г. началась регулярная эксплуатация линии дальней связи через ИСЗ. Через спутник "Молния-1" было проведено множество интересных работ, в том числе обмен цветными ТВ программами по системе SEKAM между СССР и Францией, получение цветных изображений Земли из космоса и различной метеорологической информации. Все работы подробно освещались в центральной печати: "Спутник связи "Молния-1" ("Правда", 30 мая 1965 г.); "Дворец съездов - "Молния-1", Владивосток ("Правда", 7 октября 1965 г.); "Цветные передачи "Москва-Париж" ("Правда", 1 декабря 1966 г.); "Цветное телевидение через космос" ("Правда", 27 декабря 1966 г.).

В 1967 г. через спутник связи "Молния-1" создана разветвленная телевизионная сеть приемных земных станций "Орбита" с центральной передающей станцией под Москвой. Это позволило передавать программу Центрального телевидения в отдаленные районы нашей Родины и дополнительно охватить более 30 млн. телезрителей.
