Ретранслятор IC-FR3100/FR4100 >>
Ретранслятор IC-FR3000/FR4000 Снят с производства >>
Kenwood TKR-750/850
Kenwood TKR-820M


Ретранслятор IC-FR3100/FR4100


  • Многофункциональность - фирма ICOM Inc. начинает выпуск принципиально новых моделей ретрансляторов, оснащенных всеми необходимыми функциями для построения систем связи любого уровня сложности. Ретранслятор позволяет работать в транковых системах SmarTrunk II, LTR, MPT-1327 и, помимо этого, может использоваться в качестве стационарной станции. Стабильность и надежность - высокую надежность ретранслятора при 100% цикле работы с максимальной выходной мощностью 50 Вт обеспечивают 2 встроенных вентилятора, радиатор (корпус ретранслятора), а также стабильный усилитель мощности. Настройка и управление - 16-ти символьный ЖК-дисплей, ручки управления на передней панели и программируемые кнопки. Каждой кнопке может быть присвоена одна из многочисленных функций: установка уровня мощности, вызов абонента, сигнал тревоги, включение скремблера. Сигналинг - встроенные кодеры/декодеры 2/5-ти тоновой системы, DTMF, CTCSS (тональный шумоподавитель), DTCS (кодовый шумоподавитель) расширяют возможность построения сигнальных систем, обеспечивают управление ретранслятором и избирательный вызов абонента.

    32 канала памяти.

    Горячее резервирование.

    Встроенный источник питания от сети 220 В. В качестве источника резервного питания может использоваться внешний аккумулятор.

    Встроенный телефонный интерфейс.

    Дистанционное управление по радиоканалу и телефонной линии. Дополнительно инсталируются модули маскиратора речи UT-109 и UT-110, внутренний дуплексер и изолятор. Удобство монтажа - ретранслятор ICOM предназначен для настольной установки. Монтажные устройства позволяют установить ретранслятор в 19-ти дюймовую стойку (МВ-78) и закрепить его на стене (МВ-77). Программирование основных функций осуществляется с персонального компьютера.

Технические характеристики ретрансляторов
Спецификация FR-3100 FR-4100
Общие
Диапазон частот 136-150 МГц, 150-174 МГц 400-430/430-450 МГц, 450-480 МГц
количество каналов 32
Шаг сетки частот 25 або 12,5 (5 або 2,5)
Рабочая температура -30..+60
габаритные размеры , мм 410х110х360 мм
вес, кг 12
Напряжение питания 13.8 В
Ток потребления:
Передача Hi (Low)/прием/ожидание 15/2/1 A 15/2/1 A
Передатчик
Выходная мощность

25 Вт
Уровень побочных излучений -70 дБ
Излучения по соседнему каналу -60 дБ @ 25 кГц, -70 дБ @ 12.5 кГц
Приемник
Чувствительность (12дБ SINAD) 0.5 мкВ
Избирательность по соседнему каналу 60 дБ @ 25 кГц, 70 дБ @ 12.5 кГц
Интермодуляция 70 дБ
Звуковая мощность 2.5 Вт

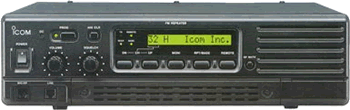

Ретранслятор IC-FR3000/FR4000


  • 50 Вт - 100% цикл работы


Ретранслятор рассчитан на непрерывный цикл работи. Для охлаждения и отведения тепла - предусмотрены два вентилятора, которые расположены на задней панели;

  • Встроенный блок питания от сети 220В с автоматическим переключением на питание от резервного аккумулятора;
  • Устроена система субтонального вызова CTCSS и DCS


До 16 CTCSS/DCS тонов возможно запрограммировать в канале.Эта особенность позволит использования одного ретранслятора несколькими группами пользователей;

  • Устроена система 2-тонального, 5-тонального, DTMF кодировки и декодирования;
  • В корпусе ретранслятора предусмотрено место для расположения дуплексора;
  • Совместимость с телефонным интерфейсом;
  • Возможность контроля ретранслятора дистанционно по радио или по телефонной линии, рассчитанной на работу в DTMF режиме;
  • Опциональне крепления на стену МБ -77або крепление 19" для монтажа в шкаф, МБ -78



Технические характеристики ретрансляторов
Спецификация FR-3000 FR-4000
Общие
Диапазон частот, МГц 148-174 400-430/450-470
количество каналов 32
Шаг сетки частот кГц 25 або 12,5 (5 або 2,5)
Рабочая температура С -30..+60
габаритные размеры , мм 410x110x360
вес, кг 12
Напряжение питания
Ток потребления: 20
дежурном режиме 1
приема 2
Передатчик
Выходная мощность, Вт 50
Уровень побочных излучений dBc 70
Излучения по соседнему каналу, дБ 70
Приемник
Чувствительность, мкВ при 12 db SINAD 0,25
Избирательность, дБ при шаге 25кГц 70
Избирательность, дБ при шаге 12,5кГц 60
притеснение паразитарных излучений, дБ 70
интермодуляционная выборочность , дБ 70
выход аудио, W 2,5
Функциональные особенности
CTCSS енкодер +
CTCSS декодер +
DCS енкодер +
DCS декодер +
2-тоновый енкодер +
2-тоновый декодер +
5-тоновый енкодер +
5-тоновый декодер +
DTMF енкодер +
DTMF декодер +
MPT-1327 +
SmarTrunk-II +
LTR +
Сремблер SC-400, UT-109, UT-110
Дистанционное управление Да




Kenwood TKR-750/850



Kenwood TKR-750/850
  • Ретранслятор (146-174/440-470 МГц)
  • 25 Вт при 100% цикла
  • 16 полнодуплексных каналов
  • функция QT/DQT и DSP
  • флэш-память
  • программируемая полоса пропускания
  • высокая стабильность частоты
  • порт внешнего управления


Kenwood TKR-820M



Kenwood TKR-820M
  • настольный ретранслятор (450-470)
  • 15 Вт мощность ТХ
  • 25 КГц шаг





ПУТИ ПОВЫШЕНИЯ ЭФФЕКТИВНОСТИ АНТЕННЫХ СИСТЕМ
При проектировании и установке радиосредств, предусматривающих одновременную работу как на прием, так и на передачу, наиболее важной задачей является выбор правильной конфигурации антенно-фидерной системы, минимизирующей взаимное влияние передатчика и приемника. Один из способов ее решения и тем самым достижения требуемого качества приема – установка двух разнесенных в пространстве антенн.
В предлагаемой вниманию читателей статье рассматривается более надежный и перспективный способ – установка одной антенны с использованием дуплексного фильтра1.



Использование дуплексных фильтров в антенно-фидерных системах ретрансляторов

В большинстве систем радиосвязи в настоящее время используются расположенные на высоких точках местности (высотные здания, вышки, горные вершины) цифровые ретрансляторы (репитеры), приемник и передатчик которых работают на разнесенных частотах.

Применение дуплексных фильтров в составе
ретрансляторов позволяет:

• уменьшить количество используемых антенн, что немаловажно при установке ретранслятора на небольшом пространстве либо при требовании владельцев здания (вышки) отдельной платы за каждую установленную антенну;

• экономить коаксиальный кабель или установить один более дорогой и высококачественный вместо двух обычных (что, в свою очередь, положительно сказывается на работе системы, особенно при значительной длине фидера);

• снизить вероятность появления помех интермодуляционной природы, уровень внеполосных излучений передатчика;

• улучшить подавление помех приему со стороны близко расположенных передатчиков, которые работают на частотах, достаточно далеких от приемной частоты.


... в антенно-фидерных системах дуплексных радиостанций

Дуплексные радиостанции с использованием разнесенных частот приема и передачи также нуждаются в антенной системе, обеспечивающей одновременную работу приемника и передатчика без взаимных помех. Если для стационарных дуплексных радиостанций, как правило, сохраняется возможность установить раздельные антенны для приема и передачи, то для возимых (тем более носимых) применение дуплексного фильтра – единственный реальный способ работы в режиме полного дуплекса. Это связано с тем, что при допустимых для подвижного объекта габаритах и соответствующем разносе антенн невозможно обеспечить необходимую для нормальной работы изоляцию приемника и передатчика.


Преимущества использования дуплексных фильтров

Система из двух антенн и двух фидерных линий может использоваться и в работе ретранслятора при том условии, что антенны достаточно разнесены и обеспечивают изоляцию между передатчиком и приемником, достаточную для достижения приемлемого уровня качества приема (отсутствие «забития» приемника мощным сигналом собственного передатчика). Однако вследствие множества причин данная схема может быть применена далеко не всегда.
частот, разноса между приемной и передающей частотой, допустимого уровня «забития» приемника и др. Для широко распространенных систем УКВ-радиосвязи ее наиболее типичное значение в пределах 80–105 дБ.

Кроме того, на значение изоляции очень сильное влияние оказывают тип антенн, расстояние между ними (в вертикальной и горизонтальной плоскостях), их диаграмма направленности в обеих плоскостях и взаимная ориентация. Немаловажным фактором является качество кабеля фидерных линий. Совместная прокладка приемного и передающего фидеров с использованием дешевых кабелей с одинарной экранировкой нередко уже изначально приводит к неработоспособности системы, так как изоляция между фидерами оказывается неприемлемой для антенно-фидерной системы в целом.

Как правило, достижение параметров, обеспечивающих качественную работу системы связи с использованием двух раздельных антенн для ретранслятора, может быть проверено только практическим путем. В подобной ситуации целесообразно предварительно оценить стоимость работ и материалов, необходимых для постановки подобного «эксперимента», сопоставив ее с ценой дуплексного фильтра, гарантирующего достижение требуемых параметров. По опыту, использование именно дуплексного фильтра оказывается экономически оправданным.

При установке системы связи на здании или сооружении, где уже имеются какие-либо передающие системы, необходимо предусматривать меры по защите приемника от повреждения или «забития» мощными сигналами посторонних передатчиков. Грамотно подобранный дуплексный фильтр наряду с выполнением своей основной функции способен решить эту проблему.

Существует еще одна причина, которая может оказаться решающей при выборе между системой из двух антенн и системой с дуплексным фильтром, особенно если владелец системы связи не является собственником здания или сооружения, на котором устанавливаются антенны. Как известно, величина изоляции между двумя разнесенными антеннами может изменяться при появлении или исчезновении каких-либо предметов (например, антенны или проводной линии) в непосредственной близости от антенн и привести к ухудшению функционирования системы связи. Поэтому установка дуплексного фильтра, гарантирующего необходимые для нормального функционирования системы параметры, является дополнительной мерой по защите инвестиций в систему связи.

Существуют ситуации, когда для работы системы требуется совместное использование разнесенных антенн и достаточно сложной фильтровой системы. Обычно это связано с очень малым разносом между приемной и передающей частотой на низкочастотных
диапазонах. Подобные случаи требуют тщательного изучения опытными специалистами.


Основные типы дуплексных фильтров

В настоящее время существует множество типов дуплексных фильтров, отличающихся как по конструктивному исполнению и используемым материалам, так и по типам высокочастотных (ВЧ) фильтров, применяемых для достижения необходимых характтруктивным особенностям выглядит следующим образом.

Фильтры на объемных коаксиальных резонаторах (Cavity filters). Чаще всего используются для базового оборудования всех связных диапазонов частот и возимого оборудования UHF/SHF-диапазона. Обычно крупногабаритны, но обладают неплохим соотношением цена–качество.

Фильтры на спиральных резонаторах (Helical filters). Наиболее распространены в возимом оборудовании и как недорогая альтернатива для базового оборудования при большом разносе между частотами приема и передачи.

Фильтры на полосковых линиях и
керамических резонаторах.
Обычно
применяются в носимой или компактной возимой аппаратуре при небольших мощностях передатчиков, а также в особых случаях, когда другие типы фильтров не удовлетворяют разработчика по своим характеристикам (как правило, массогабаритным).

Комбинация ФНЧ и ФВЧ на катушках индуктивности и дискретных конденсаторах. Иногда используется при значительных величинах разноса частот приема и передачи, как правило, при небольших мощностях передатчиков. Рассмотрение этой схемы ввиду специфичности ее применения выходит за рамки данной статьи.


По характеристикам использованных ВЧ-фильтров дуплексные фильтры подразделяются на следующие категории.

Полосовые (BandPass)
, пропускающие сигналы определенного частотного участка с минимальными потерями и ослабляющие сигналы вне этой полосы частот. Ослабление возрастает по мере удаления от центральной частоты, на которую настроен фильтр. Дуплексные фильтры полосового типа лучше всего подходят для систем со средним и большим разносом между частотами приема и передачи. При использовании на малых разносах частот может потребоваться установка дополнительных режекторных фильтров.

Режекторные, или заградительные (Notch или Band Reject), подавляющие сигналы определенной частоты и пропускающие остальные с минимальными потерями. Ослабление быстро уменьшается по мере удаления от центральной частоты.

Режекторный дуплексный фильтр обеспечивает защиту только собственного приемника от мощного сигнала собственного передатчика и практически не влияет на защиту других близко расположенных приемников от внеполосных излучений передатчика. Кроме того, он не предотвращает попадания на выход передатчика сигналов, наведенных другими близко расположенными передатчиками и обусловливающих появление интермодуляционных помех. В связи с этим при установке ретранслятора с режекторным дуплексером в непосредственной близости от других приемопередающих средств может потребоваться установка
дополнительных полосовых фильтров и (или) ферритового изолятора с гармониковым фильтром на выходе передатчика.

Комбинированные (Band Pass/Band Reject), сочетающие в себе характеристики полосовых и режекторных фильтров. Фильтры данного класса имеют несколько фирменных названий, являющихся торговыми марками конкретных производитеьтров этого типа могут использоваться как комбинации отдельных полосовых и режекторных фильтрующих элементов, так и специальные типы резонаторов, имеющие характерную амплитудно-частотную характеристику с ярко выраженными полосами пропускания и режекции, которые в определенных пределах могут независимо перестраиваться. На рис. 3, 4 приведены типичная амплитудно-частотная характеристика и пример конструкции данного типа резонаторов. Настройка частоты режекции производится перемещением диэлектрического плунжера в конденсаторе, а настройка центральной частоты полосы пропускания – центрального плунжера коаксиального резонатора.

Использование дуплексных фильтров комбинированного типа позволяет улучшить качество изоляции между приемником и передатчиком при неизменном количестве типоразмеров резонаторов, а также повысить уровень подавления нежелательных сигналов. Кроме того, по сравнению с дуплексерами полосового типа данный тип обладает лучшими характеристиками при малых разносах частот приемника и передатчика.

К сожалению, попытки производства данной категории изделий в России пока не привели к впечатляющим результатам как по ассортименту, так и по соотношению цена–качество. Все предложения отечественных изделий имеют тенденцию скатываться до двух «крайностей» – либо очень качественные, но непомерно дорогие заказные, выпускаемые на базе оборонных предприятий, либо мелкосерийные, производимые в полукустарных условиях.
