Система транкинговой связи MPT-1327

Цены и наличие товара Вы можете уточнить здесь

Общие сведения >>
Функциональные возможности >>
Архитектура системы >>

Общие сведения

MPT-1327 - это стандартный протокол для транкинговых систем мобильной радиосвязи, опубликованный Департаментом торговли и промышленности Великобритании.
В процессе разработки протокол MPT-1327 был согласован между Великобританией, Францией, Италией и Германией , что предопределило его международный статус. В настоящее время широко используется для организации транкинговых систем мобильной связи в различных диапазонах радиочастот.
Этот протокол в настоящее время является, по сути, мировым стандартным протоколом. Большое количество производителей радиооборудования предлагает на мировом рынке совместимые между собой абонентские радиостанции и базовое оборудование. Это дает возможность владельцу транкинговой системы использовать в ней радиостанции различного производства. Кроме того, так как протокол является открытым, существует жесткая конкуренция между производителями упомянутого оборудования, что приводит к постоянному снижению цен на него. Среди известных фирм - производителей оборудования, работающего по протоколу MPT-1327, такие как FYLDE Microsystems, Zetron, Kenwood, Icom, Tait, Motorola, Rohde&Schwarz и другие.

вверх

Функциональные возможности

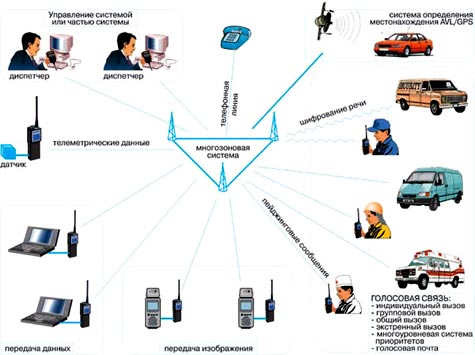

Системы транкинговой связи, работающие по протоколу MPT-1327, предоставляют пользователям весь спектр функциональных возможностей, свойственных современным транкинговым системам, а именно:

индивидуальный вызов мобильного абонента с городской телефонной сети общего пользования или с учрежденческой (ведомственной) АТС, индивидуальный вызов между мобильными абонентами;
выход мобильного абонента в городскую телефонную сеть общего пользования (городскую АТС) или учрежденческую АТС;
групповые вызовы, в том числе с городской телефонной сети;
широковещательные вызовы;
роуминг между сайтами и регионами;
постановка в очередь запроса на обслуживание, в лучаях, когда вызываемый абонент занят или заняты все рабочие каналы, что предотвращает отказ в обслуживании;
многоуровневая система приоритетов для всех типов вызовов;
динамическое перераспределение ресурсов системы;
передача цифровых данных произвольной длины;
передача 30 специальных статусных сообщений;
передачу коротких буквенно-цифровых сообщений по каналу управления, то есть без занятия рабочего канала;
система голосовой почты;
возможность построения на базе инфраструктуры MPT-1327 системы определения месторасположения подвижных объектов (система AVL);
возможность беспроводного доступа к базам данных;
возможность построения систем телеметрии.

В каждом сайте системы осуществляется динамическое распределение радиоканалов между абонентами. Сайтовый контроллер назначает один из радиоканалов каналом управления. По этому каналу абонентские радиостанции и базовое оборудование связываются между собой, обмениваясь цифровыми пакетами. Кроме того, по этому каналу осуществляется передача абонентам статусных и коротких буквенно-цифровых сообщений. В случае внезапного роста нагрузки на систему, канал управления на время может стать рабочим каналом.
Используя цифровой протокол управления, системы MPT-1327 позволяют в полной мере использовать доступные радиочастоты, что обеспечивает стабильность работы всей системы при любой степени загрузки.
Система, при установлении соединения, осуществляет автоматический поиск вызываемого абонента во всей зоне действия, и устанавливает требуемое соединение вне зависимости от расположения вызывающего и вызываемого радиоабонентов.
Одно из достоинств систем MPT-1327 - это их высокая "живучесть". Каждый ретранслятор в таких системах уже на первых уровнях управления снабжен специальным модулем управления каналом (так называемым канальным контроллером) и может продолжать свое функционирование и поддержание радиосвязи даже в случае выхода из строя всех остальных частей системы.

вверх

Архитектура системы

При построении многосайтовых систем MPT-1327 для осуществления роуминга между сайтами и соединения системы с городской телефонной сетью необходимо обеспечить достаточно сложную коммутацию внутри системы. Для решения этой проблемы используются два различных по идеологии подхода.

Первым подходом является идеология распределенного управления.
Все коммутационное оборудование распределено между сайтами системы. Управление системой осуществляется контроллерами всех сайтов одновременно , при этом отсутствуют региональные и межрегиональные звенья управления . Все сайты имеют практически одинаковое логическое оборудование. Системы с распределенной архитектурой управления более просты в установке, однако, имеют высокую стоимость. Наращивание мощности и емкости таких систем является достаточно сложным и связано с большими материальными затратами. Кроме того, они требуют наличия цифровых соединительных линий между сайтами очень высокого качества, что во многих случаях препятствует их распространению.
Среди производителей таких систем можно назвать Rohde&Schwarz, ADI Communications и некоторых других.

Вторым подходом является идеология построения системы с централизованным управлением.

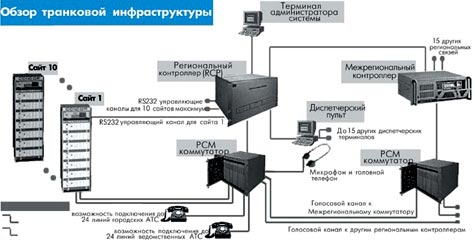

При этом подходе несколько сайтов объединяются между собой в один регион с помощью регионального контроллера , который отвечает за коммутацию внутри этого региона и обеспечивает связь системы с телефонной сетью и с ведомственными АТС, отслеживает перемещение абонентских радиостанций из сайта в сайт . Межрегиональную коммутацию и роуминг обеспечивает межрегиональный контроллер.
Подобная архитектура обуславливает максимальную гибкость системы, легкость перегруппировки ее мощностей в зависимости от требований текущего момента. Кроме того, обеспечивается высокий уровень надежности системы, и даже при выходе из строя регионального контроллера отдельные сайты продолжают функционировать в автономном режиме.
Системы с централизованным управлением производятся такими компаниями, как FYLDE Microsystems, Teltronic, Rohill, Aselsan, Tait и другими.
Подобные системы прекрасно зарекомендовали себя в странах Западной Европы, где на их основе установлены сети транковой радиосвязи, системы высокой абонентской емкости, покрывающие большие территории.

Широкое применение систем MPT-1327 во всем мире объясняется предельной гибкостью подобных систем. Возможно построение различных по сложности систем - от малых односайтовых, обслуживающих ограниченные территории (аэропорты, вокзалы, стадионы), до крупных национальных систем с обеспечением радиопокрытия территории всей страны. Все эти системы одинаково надежны и экономически оправданы.

вверх

Однокристальная система для мобильных устройств связи (ISD5008)

В данной публикации речь пойдет о ChipCorder фирмы Integrated Storage Devices (ISD) — подразделения Winbond Electronics. Микросхема ISD5008 предназначена для использования в мобильных средствах связи и служит для согласования аналоговых сигналов звукового диапазона. В микросхеме предусмотрена прямая связь с элементами акустического преобразователя и обеспечивается преобразование сигнала при регулировке, мультиплексировании, фильтрации и смешении двух независимых сигналов. Система обеспечивает запись этих обработанных аналоговых сигналов в энергонезависимое флэш-ППЗУ для последующего использования. Управление ISD5008 осуществляется через последовательный интерфейс, который используется для конфигурирования и управления устройством. Как сама система, так и все необходимые ее компоненты реализованы непосредственно на кристалле, включая элементы аналоговой обработки, энергонезависимую память, схемы формирования высокого напряжения и опорный генератор.

В любом мобильном устройстве связи, например в сотовом телефоне (рис. 1), обязательной является возможность обработки двух потоков информации: исходящего (от пользователя к удаленному абоненту) и входящего (от удаленного абонента к пользователю). Помимо этого, в системе мобильной связи желательна реализация таких функций, как полнодуплексная запись и воспроизведение голоса, авто- ответчик и отображение номера абонента. Важнейшим фактором, определяющим качество устройства связи, служит минимальное число внешних элементов и низкое энергопотребление. В данной статье описывается однокристальная система для обработки и хранения речевых сигналов, в которых реализованы все вышеупомянутые функции. Установленная между базовым модулем сотового телефона и акустическим преобразователем (динамик, микрофон), эта микросхема обеспечивает обработку нескольких аналоговых сигналов, значительно улучшая интеграцию на системном уровне.

Рис. 1. Системная конфигурация мобильного устройства связи

Предпосылки разработки

В существующих системах записи и воспроизведения речи [1–3] сигналы записываются с постоянной частотой выборки, что приводит к постоянному времени обработки. Ограниченный набор функций интерфейса, только один входной и один выходной каналы, отсутствие обработки сигнала — таковы возможности этих приборов. В результате для создания интерфейса мобильного устройства связи требуются дополнительные внешние элементы, что в итоге приводит как к увеличению потребляемой мощности, так и к росту стоимости всего устройства. В микросхеме ISD5008 все необходимые внешние элементы интегрированы на кристалле. Таким образом, она отличается от существующих приборов тем, что имеет следующие характеристики:

несколько цепей передачи сигнала от входа к выходу, конфигурируемых пользователем;

схему АРУ сигнала микрофона и усилитель для динамика, что позволяет напрямую подключаться к акустическим элементам;

схемы регулировки громкости и фильтрации;

аналоговый вход с регулируемым коэффициентом передачи;

дополнительные вход и выход, обеспечивающие подключение внешних устройств (например, в автомобиле);

дополнительные возможности конфигурируемого суммирующего усилителя, позволяющие записывать и воспроизводить сигналы обеих сторон при разговоре;

многоуровневую энергонезависимую память с одним миллионом циклов записи/чтения и хранением данных в течение 100 лет;

задаваемую пользователем продолжительность записи. Архитектура системы

Функционально микросхема разделена на три части. Верхняя секция состоит из схемы формирования высокого напряжения, необходимого для программирования флэш-памяти, цифровой логики для интерфейса SPI (последовательный периферийный интерфейс), схемы управления и схемы задающего генератора. Средняя секция содержит матрицу памяти, драйверы столбцов и декодеры строк. В состав драйверов столбцов входят устройства выборки/хранения (УВХ) вместе с аналоговыми компараторами для реализации алгоритма хранения аналоговых сигналов в энергонезависимой памяти. В нижней части находятся аналоговые цепи и соответствующие схемы обработки аналоговых сигналов, а также схемы формирования опорных сигналов. Для снижения уровня помех питание подается по трем отдельным шинам: шине схем формирования высокого напряжения, шине цифровой логики и шине аналоговой секции. ISD5008 работает при напряжении питания 3 В и содержит программируемую схему управления питанием, что позволяет минимизировать потребление во всех режимах. Организация памяти

Базовым элементом матрицы памяти (в дальнейшем — памяти) является элемент размером 0,6 мкм (рис. 2), выполненный по технологии SSI (двойная поликристаллическая инжекция). Флэш-элементы организованы в виде матрицы (рис. 3) линии битов/линии слов и линий общего истока, которые доступны через соответствующие строки. Каждый такой элемент памяти состоит из транзистора выбранного затвора (SG) и транзистора плавающего затвора (FG), соединенных в конфигурацию с разделенными затворами. Таким образом, элемент памяти имеет три вывода: общий исток (CS), доступный со стороны FG-транзистора; сток, доступ к которому возможен через SG-транзистор; выбранный затвор. Сама матрица памяти организована как архитектура ИЛИ-НЕ, где выбранные затворы формируют линии слов, а стоки, связанные первой металлизацией, — линии битов. Линии общих истоков, параллельные линиям слов, связаны вторым слоем металлизации. Напряжение программирования подается на плавающий затвор через диффузию общего истока на перекрытие FG. Горячие носители заряда из тока канала активируют ударную ионизацию на истоке FG-транзистора, обеспечивая тем самым эффективность программирования элемента матрицы.


Рис. 2. Поперечное сечение элемента памяти	Рис. 3. Организация матрицы памяти

Алгоритм и параметры программирования Алгоритм записи

Для записи аналогового сигнала из устройства выборки/хранения в ячейку памяти используется специальный алгоритм записи. Этот алгоритм основан на программе итераций замкнутого цикла и цикле проверки. Вначале выполняется очистка элемента памяти, после чего на общий исток подается последовательность импульсов (рис. 4, а). Столбец выбирается уменьшением соответствующего тока программирования с линии битов (рис. 4, b). После каждого импульса программирования содержимое элементов памяти считывается и сравнивается с соответствующим значением из УВХ. При достижении требуемого значения падение тока линии бита прекращается, исключая тем самым дальнейшее программирование элемента памяти.

Рис. 4. Схема многоуровневого аналогового программирования

Реализация

Специфическая реализация данного алгоритма повторяющихся циклов для SSI флэш-элемента представлена на рис. 5. Для каждого цикла программирования напряжение выбранного затвора (SG) устанавливается на уровне Vsg, ток программирования линии битов задается на уровне Ip источником тока. На линию общего истока (CS) подаются импульсы напряжения программирования Vpg, равного Vcs. Во время каждого импульса программирования время программирования tp управляется ключом заданного истока. Импульсы программирования подаются с нарастанием амплитуды от 6 до 12 В с шагом DVpg. Процесс программирования прекращается при достижении значения Vsf. После каждого импульса программирования происходит считывание значения Vsf в элементе (табл. 1). В табл. 2 приведены параметры для работы с элементами памяти. Во время чтения напряжение Vsf истокового повторителя линии битов определяется как заряд плавающего затвора. Данный метод эффективен при измерении отрицательного напряжения на элементе памяти Vt, то есть Vsf ~ -Vt. На рис. 6 и 7 показана зависимость Vsf от Vsg и Vcs соответственно. Таблица 1. Параметры алгоритма программирования

Наименование параметра	Значение
Напряжение стирания, Verase, В	15
Напряжение программирования (низкий уровень), Vprog_LOW, В	6
Напряжение программирования (высокий уровень), Vprog_HI, В	12
Ток программирования, Iprog, мкА	0,5
Шаг программирования, Vstep, мВ	16
Число импульсов	380

Таблица 2. Параметры режимов работы с памятью

Параметр	Режим работы
Параметр	Стирание	Программирование	Чтение
Ток линии битов, Ip или Id, мкА	-	-1	-1
Напряжение общего истока, Vcs, В	0	6-12	2,2
Напряжение выбранного затвора, Vsg, В	~15	2,3	4,2
Напряжение линии битов, Vsf, мкА	Плавающее	~0,8	Измерение

Рис. 5. Процесс программирования и сравнения при записи сигнала в элемент памяти


Рис. 6. Зависимость напряжения истокового повторителя от напряжения на выбранном затворе	Рис. 7. Зависимость напряжения истокового повторителя от напряжения на общем истоке

Схемы выборки и записи

После того как сигнал был занесен в УВХ, выполняется параллельное занесение выборок в ячейки памяти. Для этого в системе реализовано несколько схем УВХ, в результате чего время выборки становится значительно меньше времени программирования элементов памяти. Выборки будут храниться и использоваться схемой записи. Схема УВХ представлена на рис. 8.

Рис. 8. Схема устройства выборки/хранения Эта схема может быть подключена к операционному усилителю с единичным коэффициентом усиления (OP Amp), который является общим для всех УВХ. Подключение заданного УВХ выполняется по сигналу выбора «select». Когда схема УВХ отключена, выборка аналогового входного сигнала может быть восстановлена из истокового узла «собственного» n–МОП-транзистора. Это напряжение будет затем использовано для программирования элемента памяти. По сигналу «bank select» (выбор банка) производится подключение одного из двух банков схем УВХ: А или В. Во время программирования выборок может выполняться загрузка выборок из одного банка в другой. Таким образом, программирование матрицы памяти представляет собой непрерывный процесс. При программировании выбор узла общего истока и узла вентиля выполняется декодером «Xdecoder». Формирователь «Waveshaper» и высоковольтный драйвер «Driver» формируют сигнал, как показано на рис. 10.

Рис. 10. Архитектура блока хранения данных Этот сигнал подается на выбранный узел общего истока. Во время каждого цикла программирования высоковольтный (HV) импульс поступает на узел общего истока, в то время как ток программирования протекает через выбранную линию битов. Эта линия битов выбирается мультиплексором столбцов (MULTIPLEXER). После подачи высоковольтного импульса напряжение на истоковом повторителе Vsf считывается и сравнивается с напряжением выборки. Если Vsf меньше или равно напряжению выборки, то регистр-защелка будет сброшен. Это приведет к тому, что выбранная линия битов будет привязана к напряжению запрета Vxx, что в свою очередь приведет к остановке процесса программирования. На кристалле создано несколько схем УВХ с компаратором и мультиплексором столбцов, что позволяет программировать несколько элементов параллельно. Формирование и подача высокого напряжения

Для понимания формирования и подачи высокого напряжения рассмотрим упрощенную блок-схему (рис. 11). Импульсы стирания и итерационного программирования генерируются через блок CDAC (см. рис. 4, а) который представляет собой цифро-аналоговый преобразователь. CDAC формирует импульсы от 6 до 12 В с шагом 16 мВ с помощью 10-разрядного счетчика (HVINC). Эти импульсы поступают на общий исток ячейки памяти. Во время чтения и программирования используются два отдельных операционных усилителя. Напряжение, поданное на линию общего истока, нечувствительно к броскам питания, что позволяет устранить «провал» при переключении декодера. Затем импульсы напряжения проходят через предекодер (XRED) и декодер (XDEC), в результате чего поступают на те ячейки памяти, которые должны быть запрограммированы.

Рис. 11. Упрощенная блок-схема формирования и подачи высокого напряжения
