IDAS (Icom Digital Advanced System) от Icom

Компания Icom представила систему связи IDAS в 2008 году. Эта система подразумевает переход к цифровым технологиям связи.

IDAS использует технологию NXDN. В таблице Вы можете увидеть её основные характеристики:

Метод доступа FDMA (многостанционный доступ с частотным разделением каналов)
Ширина канала 6.25 кГц (только в цифровом режиме)
Скорость передачи данных 4,800 bps
Быстродействие кодека 3600 bps
Использование трафика голос 2,450 bps, коррекция ошибок 1,150 bps

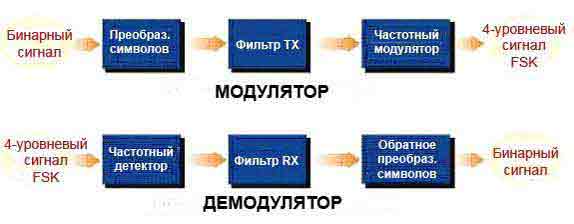

Модуляция 4-уровневая FSK
Вокодер AMBE+2

Пять основных преимуществ системы IDAS:

1) Плавный переход от аналоговой связи к цифровой связи

IDAS позволяет перейти к цифровой системе связи при существуещей аналоговой системе и оборудовании. Благодаря этому решению не обязательно менять всю систему связи на новую. Систему IDAS можно расширять постепенно.

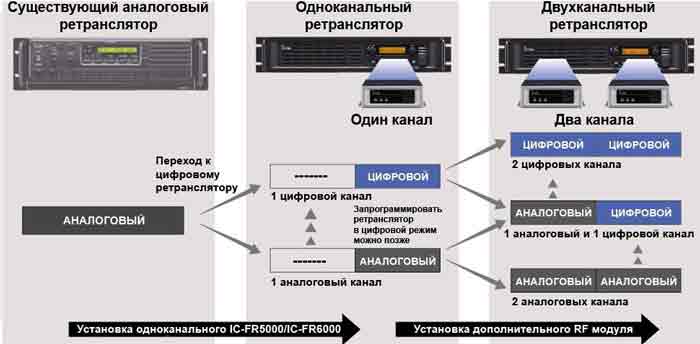

Пример постепенного перехода от существующей аналоговой к цифровой системе IDAS:

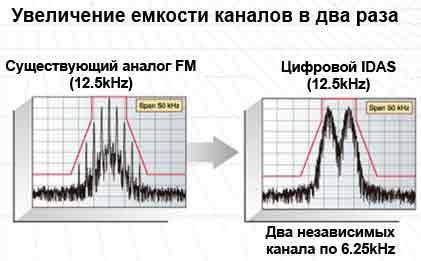

2) Два независимых канала (2 канала по 6.25 KHz в 12.5 KHz)

Увеличивается существующая емкость каналов (12.5 KHz) в 2 раза.

Система характеризуется отличной комбинацией голос/голос, голос/данные, данные/данные.

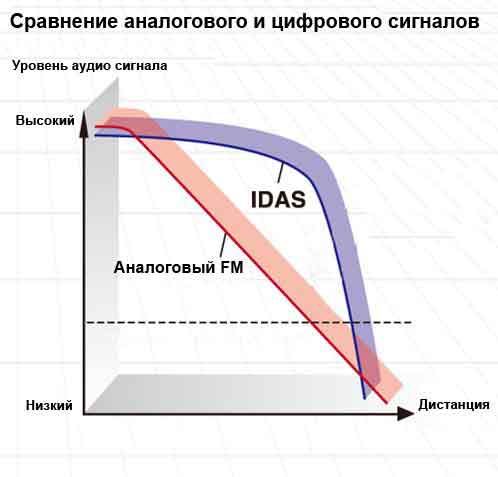

3) Высокое качество аудио сигнала

Используя новую технологию вокодера AMBE+2, качество системы IDAS превосходит аналоговые FM системы.

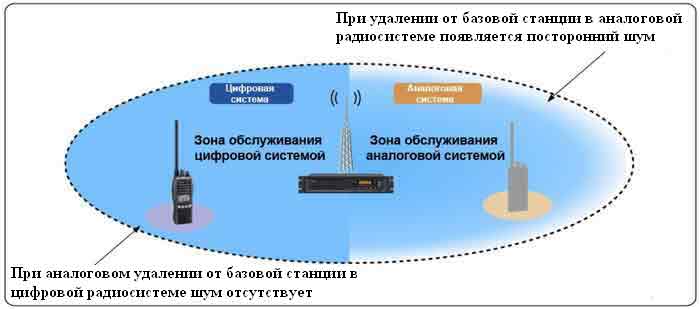

При использовании системы IDAS зона покрытия увеличивается на 20% по сравнению с FM системой. Кроме того, благодаря цифрому сигналу отсутсвуют посторонние шумы.

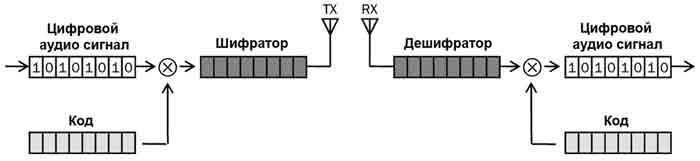

4) Высокая безопасность

IDAS использует 32768 кодов, что обеспечивает высокий уровень защиты информации. Цифровой зашифрованный сигнал невозможно прослушать на аналоговом приемнике.



5) Расширенный функциональные возможности системы

IDAS имеет широкие возможности как в аналоговом так и цифровом режиме.

Цифровые оссобенности и функции системы

Смешанная работа аналоговой и цифровой системы Возможны различные комбинации аналоговых и цифровых приемников и передатчиков
RAN (Radio Access Number) Код доступа До 64 RAN кодов в одном канале. Работают аналогично CTCSS в аналоговых системах
Индивидуальный и групповой вызов До 65535 индивидуальных или групповых ID-кодов
Сигнал тревоги При горизонтальном положении радиостанция передает в эфир сигнал тревоги
Передача данных Возможно принимать и отправлять данные или короткие сообщения
Передача сообщений Передача ранее запрограммированных текстовых сообщений (12 символов). Запрограммированные сообщения можно редактировать с помощью клавиатуры на радиостанции
Дистанционное отключение и включение С помощью этой функции можно дистанционно отключить потерянную или украденную радиостанцию и включить ее когда она вернется владельцу
Проверка канала связи При включении абонентская радиостанция получает подтверждение о наличии канала связи
Дистанционная проверка статуса Посылка запроса о статусе абонентской радиостанции
Передача данных GPS GPS данные могут передаваться как в отдельном канале так и в одном канале вместе с голосом
Цифровое шифрование 32768 кода. 63 программируемых кода на один канал

  Аналоговые особенности и функции системы

Встроенный мульти сигналинг Организация группового или селективного вызова с помощью 2-Tone, 5-Tone, DTMF, CTCSS DTCS сигналингами
Стандарты MDC1200 и BIIS1200 Расширенный функционало селективного вызова посредством цифровых пилот сигналов
Расширенные функции сканера Несколько режимов сканирования, управления сканером с клавиатуры радиостанции
Аналоговый голосовой скремблер Типы совместимых скремблеров Инверсионный, Инверсия спектра и Ролинговый

Продукция IDAS

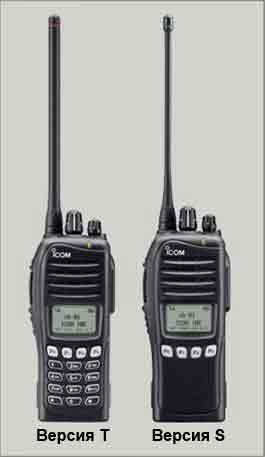

Носимые радиостанции VHF и UHF: серия IC-F3160

  • VHF: 136-174 МГц, UHF: 400-470 МГц/450-520 МГц
  • Совместимы с протоколом NXDN и расширенные цифровые функции 512 каналов, 128 зон
  • Большой мульти-функциональный LCD дисплей
  • Lithium-Ion аккумуляторная батарея большой емкости (2000 мАч 14 часов работы при цикле 5:5:90)
  • Пыле и влаго защита соответсвует стандарту IP55
  • Прочная конструкция соответвует MIL-STD
  • Выходная мощность 5Вт
  • Функция VOX
  • Выбор режима сканирования каналов
  • Аварийный вызов
  • Встроенные 2-Tone/5-Tone/CTCSS/DTCS сигналинг (для аналога FM)
  • Совместимость с MDC 1200 (для аналога FM)
  • Встроенный инверсионный голосовой скремблер, а также возможна установка дополнительных UT-109R/UT-110R (для аналога FM)



Мобильные радиостанции VHF и UHF: серия IC-F5060

  • VHF: 136-174 МГц, UHF:400-470 МГц/450-520 МГц
  • Совместимы с протоколом NXDN и расширенные цифровые функции
  • 512 каналов, 128 зон
  • Большой мульти-функциональный LCD дисплей
  • Съёмная передняя панель с дополнительным кабелем RMK-3
  • Аксессуарный разъем D-Sub
  • Выходная мощность 50Вт (VHF), 45Вт (UHF)
  • Пыле и влаго защита соответсвует стандарту IP54
  • Прочная конструкция соответсвует MIL-STD
  • Выбор режима сканирования каналов
  • Встроенные 2-Tone/5-Tone/CTCSS/DTCS сигнаоинги (для аналога FM)
  • Совместимость с MDC-1200 (для аналога FM)
  • Встроенный инверсионный голосовой скремблер, а также возможна установка дополнительных UT-109R/UT-110R (для аналога FM)
  • 8 ячеек памяти для автонабора DTMF и функция AN (для аналога FM)
  • Аварийный вызов

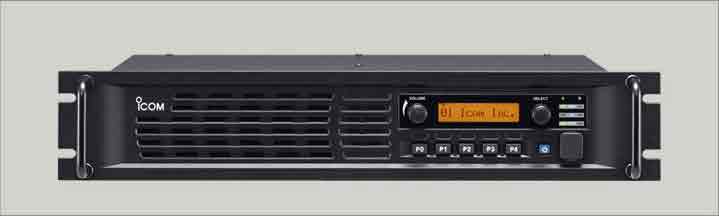

Ретрансляторы VHF и UHF: серии IC-FR5000

  • VHF:136-174 МГц, UHF:400-470 МГц/450-520 МГц
  • Установка в 19 стойку, высота 2U
  • Большой 12-символьный LCD дисплей
  • 32 канала памяти
  • Мульти тон CTCSS, DTCS и цифровые коды RAN
  • Нормальное и приоритетное сканирование
  • Выходная мощность 50Вт при 50% нагрузке, 25Вт при 100% нагрузке
  • Два модуля в одном корпусе (второй модуль устанавливается дополнительно UR-FR5000/UR-FR6000)
  • 5-Tone и DTMF кодер/декодер (для аналога FM)
  • Аксуссуарный разъем (D-sub 25 pin) для подключения аналоговых транковых контролеров или других дополнительных устройств
  • Встроенный инверсионный голосовой скремблер, а также возможна установка дополнительных UT-109R/UT-110R (для аналога FM)
  • Передача CW ID
