ICOM IC-M24

IC-M24





 SubmersibleFLOAT'N FLASH



Описание

Мерцает и не тонет

Компания ICOM является пионером в производстве морских УКВ радиостанций, которые способны плавать на поверхности воды. Теперь компания задает новый тренд в этом направлении. Трансивер IC-M24 способен плавать и генерировать световые сигналы. При попадании в воду трансивер активизирует мерцание светодиодного индикатора, даже если питание устройства отключено. Эта инновационная функция позволит легко обнаружить ваш IC-M24 хоть днем, хоть ночью.

Самый маленький и легкий трансивер в мире

Трансивер IC-M24 является самым маленьким и легким морским УКВ трансивером в мире по исследованиям ICOM на декабрь 2010 года.

Энергосберегающая схема питания 3.7V

Питание трансивера IC-M24 осуществляется от литиум-ионного блока аккумуляторов BP-266 с напряжением 3.7 V. Новая схема выходного каскада передатчика позволила обеспечить до 5 Вт выходной мощности и до 600 мВт мощности аудио выхода, даже при таком низком уровне питающего напряжения. В режиме экономии энергии продолжительность работы трансивера при единственном цикла заряда составляет 10 часов.

Большой ЖК-дисплей с четкой индикацией рабочих каналов

Трансивер IC-M24 снабжен большим ЖК-дисплеем (32 х 16 мм), который четко отображает 2-х цифровой номер канала. Для работы в темное время суток предусмотрена подсветка кнопочной панели и ЖК-дисплея.

Встроенная схема зарядки аккумулятора

Процесс зарядки аккумулятора осуществляется путем подключения адаптера сети переменного тока к трансиверу. Поскольку корпус трансивера лишен внешних металлических контактов, то IC-M24 еще лучше защищен от негативного воздействия морской воды.

Прочие функции

  • Режим двойного/тройного приема
  • 4 шаговый режим индикации разряда аккумуляторов
  • Функция автоматического запуска сканирования
  • Мгновенный доступ к каналу 16
  • Опциональный громкоговоритель-микрофон HM-165
  • Функция дренажа воды.

Характеристики



IC-M24

Диапазон частотTx 156.025–157.425МГц
Rx 156.050–163.275МГц
Размеры (Ш×В×Т)
(без учета выступающих частей)
58.5×128.5×34.5 мм;
2.3×5.06×1.36
Вес (приблиз.) 260г; 9.2oz
(С BP-266, FA-SC58V, MB-124)
Потребляемый ток (приблиз.)
(3.В DC)
Передача 2.3A
Макс. аудио 350мА
Чувствительность (на 20дБ SINAD; emf) 0.25dBмкВ типичный
Аудио выходная мощность (при нагрузке 8 Ом) 600мВт
Выходная мощность 5Вт/1Вт приблиз.

Применимая оценка IP и испытание на воздействие окружающей среды.

Стандартная защита
Водозащита IPX7 (Водонепроницаемая защита)



Стандарт испытания на воздействие окружающей среды
Колебания IEC60945



Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Батарея

BP-266

BP-266*

(Li-Ion)
3.7В/1500мАч
(min.),
1590мАч


* BP 266 должен быть удален из радио для зарядки в BC-119N.

Настольная зарядка

BC-119N

BC-119N

Быстрое зарядное устройство


Адаптер переменного/постоянного тока

BC-199S

BC-199S*

BC-145S

BC-145S*



* BC-199SA/BC-145SA для 120В AC. SE для 230В AC. SV для 240В AC.

Адаптер зарядного устройства

AD-123

AD-123

(Используйте для BC-119N)


Автомобильная зарядка

CP-24

CP-24



Клипса

MB-124

MB-124



Антенна

FA-SC58V

FA-SC58V

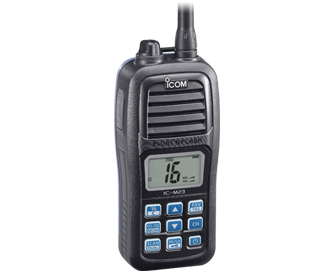

ICOM IC-M23

IC-M23





 SubmersibleFLOAT'N FLASH

Описание

Icom IC-M23 — портативная радиостанция, сертифицированная РМРС и предназначенная для использования на морских судах. Настройка и программирование радиостанций Icom, как правило, не вызывает больших временных затрат благодаря продуманному интерфейсу.

Icom стала одной из первых компаний, выпустивших нетонущие портативные рации. Модель Icom IC-M23 как раз и относится к устройствам такого типа. При падении в воду радиостанция остается на ее поверхности, а мигающая красная подсветка прибора позволяет быстро его найти в любое время суток. При этом подсветка в воде работает даже тогда, когда радиостанция отключена!

Icom IC-M23 оснащена большим жидкокристаллическим дисплеем (32х16 мм), на который выводится номер канала.

Морская радиостанция поддерживает функции быстрого включения максимальной громкости или беззвучного режима с помощью нажатия на специальную кнопку. В зависимости от фонового шума, пользователь легко сможет изменить громкость звука, что позволит услышать сообщение.

Прочие функции:

  • Компактность, небольшой вес
  • Водозащищенная конструкция
  • Положительная плавучесть
  • Двойной/тройной мониторинг, автоматическое сканирование
  • Быстрый доступ к каналу 16
  • Четырехступенчатый индикатор заряда батареи
  • Функция выбора наиболее часто используемого канала
  • Функция очистки решетки динамика от воды Aquaquake


AQUAQUAKE - торговая марка Icom Incorporated. Все другие продукты брендов - зарегистрированные торговые марки или торговые марки их соответствующих владельцев.


Характеристики



IC-M23

Диапазон частотTx 156.000–161.450МГц
Rx 156.000–163.425МГц
Размеры (Ш×В×Т)
(без учета выступающих частей)
58.5×128.5×34.5 мм
Вес (приблиз.) 260г
(С BP-266, FA-SC58V, MB-124)
Потребляемый ток (приблиз.)
(3.В DC)
Передача 2.3A
Макс. аудио 350мА
Чувствительность (20дБ SINAD; emf) −4dBмкВ типичный
Аудио выходная мощность (при нагрузке 8 Ом) 200мВт
Выходная мощность 5Вт/1Вт приблиз.

Применимая оценка IP и испытание на воздействие окружающей среды.

Стандартная защита
Водозащита IPX7 (Водонепроницаемая защита)



Стандарт испытания на воздействие окружающей среды
Колебания IEC60945



Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Батарея

BP-266

BP-266*

(Li-Ion)
3.7В/1500мАч
(min.),
1590мАч


* BP-266 должен быть удален из радио для зарядки в BC-119N.

Настольная зарядка

BC-119N

BC-119N

Быстрое зарядное устройство
Требуется AD-123.


Адаптер переменного/постоянного тока

BC-199S

BC-199S*

BC-145S

BC-145S*



* BC-199SA/BC-145SA для 120В AC. SE для 230В AC. SV для 240В AC.

Адаптер зарядного устройства

AD-123

AD-123

(Используйте для BC-119N)


Автомобильная зарядка

CP-24

CP-24



Клипса

MB-124

MB-124



Антенна

FA-SC58V

FA-SC58V

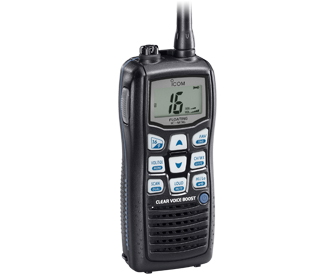

ICOM IC-M36

IC-M36





 FLOATINGSubmersibleMIL-STD 810

Описание

Повышение разборчивости и громкости сигнала

В морских рабочих условиях пользователям приходится сталкиваться с огромным количеством источников шума, которые оказывают существенное влияние на надежность радиосвязи. Трансивер IC-M36 автоматически регулирует уровень входного и выходного аудио сигнала, компенсируя уровень окружающих шумов. Независимо от того, находитесь вы в области с большим уровнем внешних шумов или в тихом помещении, IC-M36 гарантирует максимально разборчивый прием и передачу сигналов.

Эта модель не тонет!

Продолжая традиции модели IC-M34, IC-M36 также всплывает на поверхность при падении за борт, даже с опциональным громкоговорителем-микрофоном HM-165.

Кнопка "LOUD"

Если вам необходимо мгновенное увеличение громкости, то просто нажмите кнопку “LOUD” и принимаемый сигнал будет прослушиваться на максимально возможной громкости. Кроме этого, удержание кнопки “LOUD” нажатой приводит к отключению приема.

Микрофон для подавления шумов

На задней панели трансивера предусмотрен микрофон с инвертированием фазы и подавлением внешних шумов с основного микрона. Как результат трансивер IC-M36существенно снижает влияние внешних шумов на качество передаваемого сигнала и повышает разборчивость и надежность связи.

Автоматическая регулировка громкости

Если вы находитесь в машинном отделении или в условии повышенного шума, то дополнительный микрофон определяет уровень шумов и автоматически увеличивает громкость принимаемого IC-M36 сигнала до приемлемого уровня.

Малая потребляемая мощность

  Несмотря на уровень выходной мощности 6 Вт и мощности аудио выхода 700 мВт уровень потребляемого трансивером тока обеспечивает до 8 часов часов (при соотношении передача : прием : ожидание = 5:5:90) непрерывной работы при питании от прилагаемого аккумулятора емкостью 980mAч.

Прочие функции

  • Водонепроницаемая конструкция стандарта IPX7 (глубина 1 м, время не более 30 минут)
  • Режим двойного/тройного приема
  • Функция автоматического запуска сканирования
  • Мгновенный доступ к каналам 16 и 9
  • Каналы метеослужбы с функцией метеопредупреждения

Характеристики



IC-M34

Диапазон частотTx 156.025–157.425МГц
Rx 156.050–163.275МГц
Размеры (Ш×В×Т)
(без учета выступающих частей)
62×139.5×43 мм
2.44×5.49×1.69
Вес (приблиз.) 295г; 10.4oz
(С BP- 252, MB-109 и FA-SC58V)
Потребляемый токПередача 1.5A типичный
Макс. аудио 300мА типичный (Внешний динамик)
200мА типичный (Внешний динамик)
Энергосбережение 10мА типичный
Чувствительность (при 12дБ SINAD) 0.25мкВ типичный
Интермодуляция 70дБ типичный
Аудио выходная мощность 700мВт типичный (нагрузка 8 Ом)
350мВт типичный (нагрузка 8 Ом)
Выходная мощность 6/1Вт (с BP-252)
2/1Вт (Со щелочным элементом)

Применяемые военными США спецификации

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении 500.4 I
Нижний предел давления при использовании 500.4 II
Максимальная температура хранения 501.4 I
Максимальная температура эксплуатации 501.4 II
Минимальная температура хранения 502.4-3 I
Минимальная температура эксплуатации 502.4-3 II
Солнечное излучение 505.4 I
Защита от дождя 506.4 I
Соляной туман 509.4
Погружение 512.4 I
Колебания 514.5 I
Противоударность 516.5 I

Также встречается эквивалент MIL-STD-810-C, -D и -E.

Стандартная защита
Пыль и Вода IP57 (Пылезащита и водонепроницаемость)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Футляр для аккумуляторов

BP-251

BP-251*

AAA(LR03)×5 ячеек


* IC-M36 применяется, когда используется с наиболее распространенными брендами батареи AAA. Вес батареи варьируется изготовителем. Пожалуйста, проверь свой IC-M36 на плавучесть в мелкой области, используя батареи AAA.

Батарея

BP-252

BP-252

(Li-Ion)
7.4В/950мАч (min.),
980мАч


Настольные зарядки

BC-162

BC-162

Быстрое зарядное устройство
BC-173

BC-173

Регулярное зарядное устройство


Адаптер переменного/постоянного тока

BC-145S

BC-145S

16В/1A
(Используйте для BC-162)
BC-147S

BC-147S

12В/200мА
(Используйте для BC-173)
BC-123SA

BC-123SA

12V/1A
(Используйте для BC-162)


* BC-123SA для 120В AC. BC-145SE для 230В AC. BC-145SV для 240В AC. BC-145SUK для 230В UK plug.
* BC-147SA для 120В AC. BC-147SE для 230В AC. BC-147SV для 240В AC.

Микрофон

HM-165

HM-165

Водонепроницаемый, IPX7


Клипса

MB-109

MB-109



Антенна

FA-SC58V

FA-SC58V

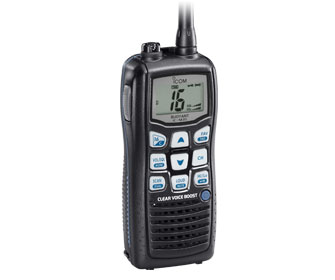

ICOM IC-M35

IC-M35





 BUOYANTWaterproofMIL-STD 810

Описание

Icom IC-M35 — это портативная радиостанция от известного производителя радиооборудования Icom, обладающая положительной плавучестью. Модель предназначена для использования на морских судах. Прочный водозащищенный корпус соответствует стандарту IPX7. Вся необходимая информация удобно отображается на большом дисплее: номер рабочего канала, уровень заряда батареи (четыре уровня заряда). Яркая подсветка дисплея и клавиш управления обеспечивает комфортное использование рации в любое время суток, при любых условиях освещенности

Важной функциональной составляющей данной модели является встроенный шумоподавитель, радиостанция автоматически регулирует громкость передаваемого голоса и компенсирует фоновый шум. Специальная клавиша "LOUD" значительно повышает громкость звука, при этом долгое нажатие на эту кнопку включает беззвучный режим.

При падении Icom IC-M35 за борт, она будет дрейфовать на поверхности воды, а мигающий светодиод, автоматически включающийся при попадании в воду, существенно облегчает поиски радиостанции. Морская рация Icom IC-M35 обладает выходной мощностью в 6 Вт. С литий-ионным аккумулятором, входящим в комплект, Icom IC-M35 может работать автономно до 8 часов.

Прочие функции:

  • Прочный водозащищенный корпус
  • Положительная плавучесть
  • Простота настройки и эксплуатации
  • Большой яркий дисплей, с которым удобно работать и днем, и ночью
  • Встроенный шумоподавитель
  • 8 часов автономной работы

Характеристики



IC-M35

Диапазон частотTx 156.000 - 161.450МГц
Rx 156.000 - 163.425МГц
Размеры (Ш×В×Т)
(без учета выступающих частей)
62×139.5×43 мм
Вес (приблиз.) 295g
(с BP- 252, MB-109 с антенной)
Потребляемый ток
(7.4В DC)
Tx6Вт выход 1.5A типичный
5Вт выход 1.3A типичный
RxAF макс. Внешний динамик : 300мА типичный
Внешний динамик : 200мА типичный
Энергосбережение 10мА типичный
Чувствительность (20дБ SINAD) –2dBμ emf типичный
Аудио выходная мощность
(на 10% искажений)
Внешний динамик : 700мВт типичный
(при нагрузке 16 Ом)
Внешний динамик : 200мВт
(при нагрузке 8Ом)
Выходная мощность 6/1Вт*
2/1Вт (со щелочной батареей)
* Австралийская версия : 5/1Вт
* Немецкая версия : 1/0.5Вт

Применяемые военными США спецификации

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении 500.4 I
Нижний предел давления при использовании 500.4 II
Максимальная температура хранения 501.4 I
Максимальная температура эксплуатации 501.4 II
Минимальная температура хранения 502.4 I
Минимальная температура эксплуатации 502.4 II
Солнечное излучение 505.4 I
Защита от дождя 506.4 I
Соляной туман 509.4
Пыль 510.4 I
Погружение 512.4 I
Колебания 514.5 I
Противоударность 516.5 I

Также встречается эквивалент MIL-STD-810-C, -D и -E.

Стандартная защита
Пыль и Вода IP57 (Пылезащита и водонепроницаемость)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Футляр для аккумуляторов

BP-251

BP-251

AAA(LR03)×5 ячеек
Выходная мощность: 2Вт


Батарея

BP-252

BP-252

(Li-Ion)
7.4В/950мАч (min.),
980мАч


Настольные зарядки

BC-162

BC-162

Быстрое зарядное устройство
BC-173

BC-173

Регулярное зарядное устройство


Адаптер переменного/постоянного тока

BC-145SE

BC-145SE

16В/1A
(Используйте для BC-162)
BC-147SE/SV

BC-147SE/SV

12В/200мА
(Используйте для BC-173)


Микрофон

HM-165

HM-165

Водонепроницаемый, IPX7


Клипса

MB-109

MB-109



Антенна

FA-SC58V

FA-SC58V

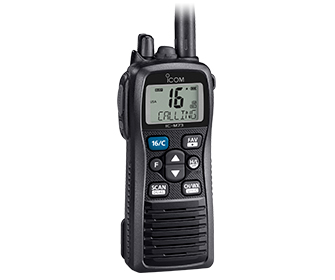

ICOM IC-M73

IC-M73





 active noise cancellerMIL-STD 810Submersible Plus

Описание

Icom IC-M73 — тонкая, стильная, мощная морская радиостанция VHF-диапазона с профессиональными функциями. Благодаря высокой степени водозащищенности (IPX8), идеально подходит для эксплуатации в тяжелых и неблагоприятных условиях.

Рация Icom IC-M73 использует BTL-усилитель, обеспечивающий высокую мощность аудио. Мощность внутреннего динамика радиостанции составляет 700 мВт — вдвое больше, чем у многих других устройств подобного типа.

Стильный тонкий дизайн морской станции Icom IC-M73, по форме напоминающей песочные часы, обеспечивает удобство частого использования, которому также способствуют яркий ЖК-дисплей с широким углом обзора и большой набор функциональных возможностей, включая:

  • Функцию усиления басов. Используемая рацией технология обработки сигнала подчеркивает низкие тоны для обеспечения более насыщенных басов
  • Технологию активного шумоподавления. Встроенное двунаправленное шумоподавление уменьшает фоновый шум до 90% и улучшает звук и при приеме, и при передаче
  • Запись последнего вызова. Благодаря этой функции записывается 1 минута последнего входящего вызова, что позволяет не пропустить важный вызов. Запись также можно начать вручную

Прочие функции:

  • Высокая степень защиты от воды
  • Фирменная функция очистки от воды AquaQuake
  • Двойной и тройной мониторинг канала 16 и/или используемого канала
  • Индикация уровня заряда батареи
  • Функция выбора наиболее часто используемых каналов и сканирования отмеченных каналов
  • Быстрое настольное зарядное устройство и кабель для прикуривателя
  • Возможность приобрести водозащищенные микрофоны, совместимые с данной моделью морской рации

Характеристики



IC-M73

Диапазон частотTx 156.025–157.425МГц
Rx 156.050–163.275МГц
Размеры (Ш×В×Т)
(без учета выступающих частей)
52.5×125×30 мм;
2.07×4.92×1.18
Вес (приблиз.) 320г; 11.3oz
(С BP-245H, FA-S64V, MB-103)
Потребляемый токTx 6Вт выход 1.5A
Rx Макс. аудио
(Внутр. дин./Внеш. дин.)
450мА/250мА
Чувствительность (при 20дБ SINAD) 0.22мкВ
Интермодуляция 70дБ
Аудио выходная мощность
(на 10% искажений, 8Ом нагр.)
700мВт (Внутр. SP)
350мВт (Внеш. SP)
Выходная мощность (Hi/Mid/Low) 6/3/1Вт

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 G
Method, Proc.
Нижний предел давления при хранении 500.5 I
Нижний предел давления при использовании 500.5 II
Максимальная температура хранения 501.5 I
Максимальная температура эксплуатации 501.5 II
Минимальная температура хранения 502.5 I
Минимальная температура эксплуатации 502.5 II
Тепловой удар 503.5 I-C
Солнечное излучение 505.5 I
Защита от дождя 506.5 I
Соляной туман 509.5
Пылезащита 510.5 I
Водонепроницаемость 512.5 I
Колебания 514.6 I
Противоударность 516.6 I

Так же встречается эвивалент MIL-STD-810-C, -D, -E и -F.

Применимая оценка IP и испытание на воздействие окружающей среды.

Стандартная защита
Вода IPX8 (Водонепроницаемая защита)



Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Батарея

BP-245H

BP-245H

(Li-Ion)
7.2В/2150мАч
(min.),
2200мАч


Настольные зарядки

BC-210

BC-210

Быстрое зарядное устройство


Мульти зарядка

BC-197

BC-197

Быстрое 6-ти местное зарядное
AD-129 поставляется с BC-197, в зависимости от версии.


Адаптер переменного/постоянного тока

BC-123S

BC-123S*

12В/1A
(Используйте для BC-210)
BC-157S

BC-157S

12В/6.6A
(Используйте для BC-197)


* BC-123SA для 120В AC. SE для 230В AC.

Автомобильная зарядка

CP-25H

CP-25H

(Используйте для BC-210)


Кабели постоянного тока

OPC-515L

OPC-515L

(Используйте для BC-210)
OPC-656

OPC-656

(Используйте для BC-197)


Микрофон

HM-167

HM-167

IPX8 прочного типа
HM-202

HM-202

IPX7 компактного типа


Клипсы

MB-86

MB-86

Шарнирного типа
MB-103

MB-103

Тип крокодил


Крепления на ремень

MB-96

MB-96N

MB-86 шарнир в комплект поставки.
MB-96F

MB-96F

Фиксированое
MB-96FL

MB-96FL

Удлиненного типа


Антенны

FA-SC64V

FA-S64V

FA-S59V

FA-S59V

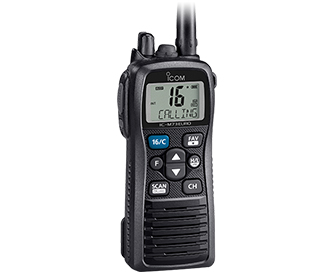

ICOM IC-M73EURO

IC-M73EURO





 active noise cancellerMIL-STD 810Waterproof

Описание

Британская компания продемонстрировала УКВ-трансиверы с функцией записи голоса и активным шумоподавлением. Также они отличаются водонепроницаемостью класса IPX8, высокой производительностью (6 Вт), компактным эргономичным корпусом и длительным временем автономной работы.

IC-M73EURO является профессиональным морским УКВ-трансивером. Модель имеет передовую защиту от воды. Ее можно погружать на  глубину полтора метра на 30 минут, что эквивалентно классу IPX8. Трансивер можно использовать во время дождя, снега или любых других суровых погодных условиях.

Характеристики



IC-M73EURO

IC-M73EURO
AUS version

Диапазон частотTx 156.000–161.450МГц 156.025–157.425МГц
Rx 156.000–163.425МГц 156.300–162.025МГц
Размеры (Ш×В×Т)
(без учета выступающих частей)
52.5×125×30 мм
Вес (приблиз.) 320г
(С BP-245H, FA-S64V, MB-103)
Потребляемый токTx 1.5A
(6Вт выход)
1.4A
(5 output)
Rx Макс. аудио
(Внутр. SP/Внеш. SP)
450мА/250мА
Чувствительность (на 20дБ SINAD) −4dBμ emf −5dBμ emf
Аудио выходная мощность
(на 10% искажений, 8Ом нагруз.)
700мВт (Внутр. SP/1кГц)
200мВт (Внеш. SP)
Выходная мощность (Hi/Mid/Low) 6/3/1Вт
1/0.5Вт (FRG версия)
5/3/1Вт

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 G
Method, Proc.
Нижний предел давления при хранении 500.5 I
Нижний предел давления при использовании 500.5 II
Максимальная температура хранения 501.5 I
Максимальная температура эксплуатации 501.5 II
Минимальная температура хранения 502.5 I
Минимальная температура эксплуатации 502.5 II
Тепловой удар 503.5 I-C
Солнечное излучение 505.5 I
Защита от дождя 506.5 I
Соляной туман 509.5
Пылезащита 510.5 I
Водонепроницаемость 512.5 I
Колебания 514.6 I
Противоударность 516.6 I

Так же встречается эквивалент MIL-STD-810-C, -D, -E и -F.

Применимая оценка IP и испытание на воздействие окружающей среды.

Стандартная защита
Вода IPX8 (Водонепроницаемая защита)



Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Батарея

BP-245H

BP-245H

(Li-Ion)
7.2В/2150мАч
(min.),
2200мАч


Настольные зарядки

BC-210

BC-210

Быстрое зарядное устройство


Мульти зарядка

BC-197

BC-197

Быстрое 6-ти местное зарядное
AD-129 поставляется с BC-197, в зависимости от версии.


Адаптер переменного/постоянного тока

BC-123S

BC-123SE/SV

12В/1A
(Используйте для BC-210)
BC-157S

BC-157S

12В/6.6A
(Используйте для BC-197)


Автомобильная зарядка

CP-25H

CP-25H

(Используйте для BC-210)


Кабели постоянного тока

OPC-515L

OPC-515L

(Используйте для BC-210)
OPC-656

OPC-656

(Используйте для BC-197)


Микрофон

HM-167

HM-167

IPX8 прочного типа
HM-202

HM-202

IPX7 компактного типа


Клипсы

MB-86

MB-86

Поворотного типа
MB-103

MB-103

Тип крокодил


Крепления на ремень

MB-96

MB-96N

MB-86 шарнир в комплекте поставки.
MB-96F

MB-96F

Фиксированое
MB-96FL

MB-96FL

Удлиненного типа


Антенны

FA-S59V

FA-S59V

FA-S64V

FA-S64V

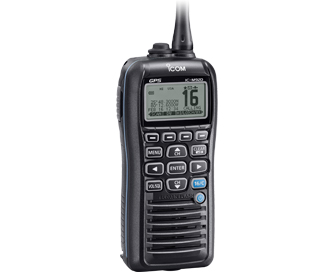

ICOM IC-M92D

IC-M92D





 active noise cancellerSubmersibleFLOAT'N FLASHMIL-STD 810

Описание

Icom IC-M92D представляет собой портативную морскую УКВ радиостанцию, которая воплотила в себе надежный морской портативный радиоприемопередатчик и GPS приемник. IC-M92D выполнена в прочном корпусе, устойчивом к механическим воздействиям и вибрации. Обладает положительной плавучестью, что позволяет ей при попадании в воду всплывать, и при этом она светится, что заметно облегчит поиск её при попадании за борт. Станция IC-M92D обладает дополнительной улучшенной функцией снижения шумов, что позволит оператору в зашумленной обстановке передать сообщение, а 700 мВт динамик, встроенный в станцию, позволит услышать сообщение в зашумленной обстановке.

Встроенный в радиостанцию IC-M92D GPS приемник позволит определить свое местоположение, показать направление на север и обладает другим функционалом, необходимым для определения на местности. Тем самым радиостанцию можно использовать и в навигационных целях.

Основные особенности:

Прочный водонепроницаемый корпус.

Положительная плавучесть.

Большой яркий дисплей.

Простота использования.

Функция Активного подавления шума (понижает фоновый шум до 90% (20 Дб) и улучшает передачу голоса)

Встроенный ЦИВ* и GPS (*соответствует последним стандартам ITU и ETSI)

700 МВт - громкость

Степень защиты IPX7

Функция Компаса и Навигации

Функция "Человек за бортом" (MOB) с обозначением его местоположения

Функция AquaQuake (автоматическая функция очистки громкоговорителя от воды)

8 часов работы

Возможность подключения дополнительной тангенты icom HM-167

Входящие в комплект аксессуары

Supplied accessories
  • AC адаптер, BC-147SA/SE
  • Автомобильная зарядка, CP-25
  • Стационарная заряда, BC-204
  • Аккумулятор, BP-275
  • Прищепка, MB-109
  • Антенна, FA-SC59V
  • Ремешок

AQUAQUAKE является торговой маркой Icom Incorporated. Все остальные продукты марки являются зарегистрированными товарными знаками или товарными знаками соответствующих владельцев.


Характеристики



IC-M92D

Диапазон частотTx 156.025–157.425МГц
Rx 156.050–163.275МГц
Размеры (Ш×В×Т)
(без учета выступающих частей)
61.2×141.4×43.2 мм;
2.41×5.57×1.7
Вес (приблиз.) 318г; 11.2oz
(С BP-275, FA-SC59V, MB-109)
Потребляемый ток (приблиз.)
(на 7.4В DC)
Передача 1.5A
Макс. аудио 500мА
Чувствительность (на 12дБ SINAD; emf) 0.25мкВ
Аудио выходная мощность (при нагрузке 8 Ом) 700мВт тип. (Внутр. SP)
350мВт тип. (Внеш. SP)
Выходная мощность 5Вт/1Вт

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 G
Method, Proc.
Нижний предел давления при хранении
500.5 I
Нижний предел давления при использовании
500.5 II
Максимальная температура хранения
501.5 I
Максимальная температура эксплуатации
501.5 II
Минимальная температура хранения
502.5 I
Минимальная температура эксплуатации
502.5 II
Тепловой удар
503.5 I-C
Солнечное излучение
505.5 I
Защита от дождя
506.5 I
Соляной туман
509.5
Пылезащита
510.5 I
Погружение
512.5 I
Колебания
514.6 I
Противоударность
516.6 I

Также встречается эквивалент MIL-STD-810 -C, -D, -E и -F.

Стандартная защита
Вода
IPX7 (Водонепроницаемая защита)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Батарея

BP-275

BP-275

(Li-Ion)
7.4В/1500мАч




Настольные зарядки

BC-204

BC-204

Регулярное зарядное устройство
(Используйте для BC-147SA/SE)
BC-205

BC-205

Быстрое зарядное устройство
(Используйте для BC-123SA/SE)




Мульти зарядка

BC-197

BC-197

Быстрое 6-ти местное зарядное
AD-124 поставляется с  BC-197, в зависимости от версии.




Адаптер переменного/постоянного тока

BC-147S

BC-147SA/SE*

12В/200мА
(Используйте для BC-204)
BC-123S

BC-123SA/SE*

12V/1A
(Используйте для BC-205)
BC-157S

BC-157S

12В/6.6A
(Используйте для BC-197)


* BC-123SA/BC-147SA для 120В AC. SE для 230В AC.

Автомобильная зарядка

CP-25

CP-25

(Используйте для BC-204)
CP-23L

CP-23L

(Используйте для BC-205)




Кабели постоянного тока

OPC-515L

OPC-515L

Кабель питания
(Используйте для BC-205)
OPC-656

OPC-656

DC кабель питания
(Используйте для BC-197)




Микрофоны

HM-167

HM-167

IPX8 прочного типа
HM-202

HM-202

IPX7 компактного типа




Клипса

MB-109

MB-109





Крепления на ремень

MB-96F

MB-96F

MB-96FL

MB-96FL

Удлиненного типа




Антенна

FA-SC59V

FA-SC59V

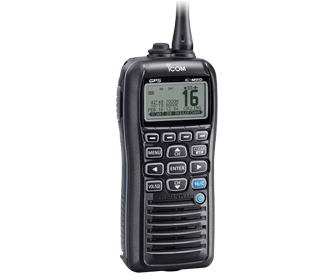

ICOM IC-M91D

IC-M91D





 active noise cancellerWaterproofFLOAT'N FLASHMIL-STD 810

Описание

Icom IC-M91D — первая портативная радиостанция с активным шумоподавлением, Цифровым избирательным вызовом, GPS и функцией "Человек за бортом" (MOB).

Новый интуитивно понятный пользовательский интерфейс обеспечивает быстрое знакомство с устройством и простоту использования. На дисплее отображаются ключевые функции устройства, выбрать конкретную функцию можно с помощью кнопок "Влево" и "Вправо".

Встроенное двунаправленное активное шумоподавление уменьшает фоновые шумы до 90% и улучшает качество и передаваемого звука, и принимаемого вызова.

Icom IC-M91D оснащена встроенным высокочувствительным 48-канальным GPS-приемником, благодаря чему на экране устройства отображается текущее местоположение судна. GPS-приемник также используется для совершения DSC-вызовов и при падении человека за борт (функция MOB).

При попадании радиостанции в воду, она остается на поверхности лицом вверх. Поиск радиостанции при этом заметно облегчен благодаря мигающей подсветке экрана и аудиосигналу, издаваемому рацией.

Прочие функции:

  • Возможность совершать вызовы ЦИВ: индивидуальные, групповые, всех судов и др.
  • 48-канальный GPS-приемник
  • Функция Man overboard (человек за бортом)
  • Активное двунаправленное шумоподавление
  • Высокая громкость звука
  • Два вида зарядных устройств в комплекте: для автомобиля и настольное

Входящие в комплект аксессуары

Supplied accessories

  • AC адаптер, BC-147SA/SE
  • Автомобильная зарядка, CP-25
  • Стационарная заряда, BC-204
  • Аккумулятор, BP-275
  • Прищепка, MB-109
  • Антенна, FA-SC59V
  • Ремешок
* AC адаптер не входит в комплект или может отличаться в зависимости от версии.


AQUAQUAKE является торговой маркой Icom Incorporated. Все остальные продукты марки являются зарегистрированными товарными знаками или товарными знаками соответствующих владельцев.


Характеристики



IC-M91D

Диапазон частотTx 156.000–161.450МГц
Rx 156.000–163.425МГц
Размеры (Ш×В×Т)
(без учета выступающих частей)
61.2×141.4×43.2 мм
Вес (приблиз.) 318г
(С BP-275, FA-SC59V, MB-109)
Потребляемый ток (приблиз.)
(на 7.4В DC)
Передача 1.5A
Макс. аудио 500мА
Чувствительность (на 20дБ SINAD; emf) −4dBмкВ типичный
Аудио выходная мощность (при нагрузке 8 Ом) 700мВт (Внутр. SP, @1кГц)
200мВт (Внеш. SP)
Выходная мощность 5Вт/1Вт

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 G
Method, Proc.
Нижний предел давления при хранении
500.5 I
Нижний предел давления при использовании
500.5 II
Максимальная температура хранения
501.5 I
Максимальная температура эксплуатации
501.5 II
Минимальная температура хранения
502.5 I
Минимальная температура эксплуатации
502.5 II
Тепловой удар
503.5 I-C
Солнечное излучение
505.5 I
Защита от дождя
506.5 I
Соляной туман
509.5
Пылезащита
510.5 I
Погружение
512.5 I
Колебания
514.6 I
Противоударность
516.6 I

Также встречается эквивалент MIL-STD-810 -C, -D, -E и -F.

Стандартная защита
Вода
IPX7 (Водонепроницаемая защита)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Батарея

BP-275

BP-275

(Li-Ion)
7.4В/1500мАч(min.)
1590мАч




Настольные зарядки

BC-204

BC-204

Регулярное зарядное устройство
(Используйте для BC-147SE)
BC-205

BC-205

Быстрое зарядное устройство
(Используйте для BC-123SE)




Мульти зарядка

BC-197

BC-197

Быстрое 6-ти местное зарядное
AD-124 поставляется с BC-197, в зависимости от версии.




Адаптер переменного/постоянного тока

BC-147S

BC-147SE

12В/200мА
(Используйте для BC-204)
BC-123S

BC-123SE

12В/1A
(Используйте для BC-205)
BC-157S

BC-157S

12В/6.6A
(Используйте для BC-197)




Адаптер зарядного устройства

AD-124

AD-124

(Используйте для BC-197)




Автомобильная зарядка

CP-25

CP-25

(Используйте для BC-204)
CP-23L

CP-23L

(Используйте для BC-205)




Кабели постоянного тока

OPC-515L

OPC-515L

Кабель питания
(Используйте для BC-205)
OPC-656

OPC-656

DC кабель питания
(Используйте для BC-197)




Микрофоны

HM-167

HM-167

IPX8 прочного типа
HM-202

HM-202

IPX7 компактного типа




Клипса

MB-109

MB-109





Крепления на ремень

MB-96F

MB-96F

MB-96FL

MB-96FL

Удлиненного типа




Антенна

FA-SC59V

FA-SC59V

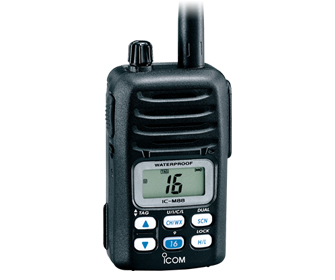

ICOM IC-M88

IC-M88





 MIL-STD 810MIL-STD 810

Описание

Портативная станция для коммерческого сектора

Надежность и водонепроницаемость
Трансивер IC-M88 предназначен для работы в самых жестких условиях. Даже при падении в воду водонепроницаемость корпуса способна защитить оборудование (стандарт IPX7).

Простота эксплуатации

Регулятор громкости совмещен с включением питания, а шесть кнопок на передней панели обеспечивают максимально простое управление трансивером. Большой ЖК-дисплей с подсветкой существенно упрощает эксплуатацию станции в темное время суток.

Длительный рабочий цикл при единственном сеансе зарядки

Стандартный блок аккумуляторов IC-M88 обеспечивает до 15 часов непрерывной работы (при соотношении передача : прием : ожидание = 5:5:90). Использование литиум-ионных аккумуляторов позволило избежать “эффекта памяти”, справедливого для аккумуляторов других конструкций.

22 программируемых канала

В трансивере IC-M88 предусмотрено 22 программируемых канала для использования в наземных системах связи (146-174 МГц). Для каждого канала может быть зада собственный шаг каналов (широкий/узкий), а также различные сигнальные системы CTCSS и DTCS.

Взрывобезопасные версии Предусмотрен выпуск взровобезопасных версий станции IC-M88-IS соотвествующих стандарту FM Global. Необходимо использование специального блока аккумуляторов BP-227FM.

Прочие функции

  • Мгновенный доступ к каналам 9 и 16
  • Кнопка принудительного открытия шумоподавителя
  • Функция блокировки кнопок передней панели
  • Автоматический режим экономии энергии аккумуляторов
  • Функция автоматического метеопредупреждения
  • Индикатор разряда аккумуляторов

Характеристики



IC-M88

Диапазон частотTx 156.025–157.425МГц
Rx 156.050–163.275МГц
LMR; Tx/Rx 146–174МГц
Размеры (Ш×В×Т)
(без учета выступающих частей)
62×97×39 мм
2.44×3.82×1.54
Вес (приблиз.) 280г; 9.9oz (С BP-227)
Потребляемый токПередача 1.6A типичный
Макс. аудио 200мА типичный
Энергосбережение 20мА типичный
Чувствительность (на 12дБ SINAD) 0.25мкВ типичный
Аудио выходная мощность (10% искажений./ 8Ом нагруз.) 350мВт типичный
Выходная мощность 5/3/1Вт

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

Стандарт

IC-M88

Нижний предел давления при хранении (Высота) 500.4 I
Нижний предел давления при использовании (Высота) 500.4 II
Максимальная температура хранения 501.4 I
Максимальная рабочая температура 501.4 II
Минимальная температура хранения 502.4 I
Минимальная рабочая температура 502.4 II
Тепловой удар 503.4 I
Солнечное излучение 505.4 I
Защита от дождя 506.4 I
Соляной туман 509.4
Пылезащита 510.4 I
Колебания 514.5 I
Противоударность 516.5 I

Также встречается эквивалент MIL-STD-810-C, -D и -E.

Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Футляр для аккумуляторов

BP-226

BP-226

AA(LR6)×5 ячеек Водонепроницаемый, эквивалентен IPX4


Батарея

BP-227

BP-227

(Li-Ion)
7.4В/1850мАч (min.)
1950мАч


Настольные зарядки

BC-119N

BC-119N

Быстрое зарядное устройство
(Используйте для AD-100)
BC-152

BC-152

Регулярное зарядное устройство


Мульти зарядка

BC-121N

BC-121N

Быстрое зарядное устройство
(Используйте для AD-100)


Адаптер переменного/постоянного тока

BC-145S

BC-145S

16В/1A
(Используйте для BC-119N)
BC-147S

BC-147S

12В/200мА
(Используйте для BC-152)
BC-157S

BC-157S

12В/7A
(Используйте для BC-121N)


Адаптер зарядного устройства

AD-100

AD-100

(Используйте для BC-119N/BC-121N)


Автомобильная зарядка

CP-17L

CP-17L

(Используйте для BC-119N/BC-152)


Кабели постоянного тока

OPC-515L

OPC-515L

(Используйте для BC-119N/BC-152)
OPC-656

OPC-656

(Используйте для BC-121N)


Микрофон

HM-138

HM-138

Погружной, IPX7
HM-168

HM-168

Водонепроницаемый, IPX7


Клипсы

MB-86

MB-86

MB-98

MB-98



Крепления на ремень

MB-96N

MB-96N

MB-86 шарнир в комплекте поставки.
MB-96F

MB-96F

Фиксированое
(Используйте для MB-98)


Антенна

FA-SC55V

FA-S59V

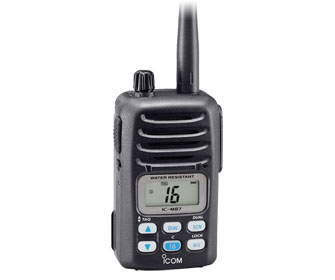

ICOM IC-M87

IC-M87





 MIL-STD 810MIL-STD 810

Описание

Морская портативная радиостанция IC-M87 является представителем нового поколения оборудования морской радиосвязи и используется как на судне, так и на суше.

  • 22 программируемых канала для наземной передвижной связи, все каналы США, Канады, международные каналы, 10 погодных каналов
  • Водонепроницаемая конструкция по классу 7 Японского промышленного стандарта (JIS)
  • Простота управления
  • Большой ЖКД с подсветкой
  • Литиево-ионная аккумуляторная батарея и настольное зарядное устройство входят в комплект с радиостанцией
  • Выходная мощность 5Вт
  • Возможность подключения опционной герметичной выносной микрогарнитуры (тангенты) HM-138

22 программируемых канала для наземной передвижной связи

Радиостанция IC-M87 используется как на борту судна, так и на суше. Для служб наземной передвижной связи доступен УКВ диапазон частот 146-174 МГц с возможностью программирования 22 каналов. Переключаемый шаг сетки частот позволяет запрограммировать как широкий (25 кГц), так и узкий шаг сетки частот (12.5 кГц) для каждого канала. Кроме того, в модели предусмотрена встроенная система тоновых посылок («пилот-тон», цифровой шумоподавитель) для организации избирательных/групповых вызовов и обеспечения «бесшумной» работы в режиме ожидания.

Водонепроницаемая конструкция по классу 7 Японского промышленного стандарта (JIS)

Водонепроницаемый корпус радиостанции IC-M87 обеспечивает надежную защиту по классу 7 Японского промышленного стандарта (радиостанция выдерживает пребывание в воде на глубине 1 м в течение 30 минут). Модель IC-M32 надежна в эксплуатации при плохих погодных условиях, таких как дождь, снег, внезапные перепады температуры. Прочность корпуса соответствует требованиям военного стандарта Military Standard 810.

Простота управления

Управление радиостанцией не требует специальных навыков и осуществляется с помощью шести кнопок с подсветкой и регулятора громкости на лицевой панели радиостанции. Большие кнопки с четкими обозначениями позволяют работать с радиостанцией, даже не снимая перчаток.

Большой ЖКД с подсветкой

ЖКД модели IC-M87 обеспечивает широкий угол обзора. Яркая подсветка ЖКД делает комфортной работу с радиостанцией в ночное время.

Литиево-ионная аккумуляторная батарея

Литиево-ионная аккумуляторная батарея BP-227 емкостью 1700 мАч входит в комплект и обеспечивает работу радиостанции в течение 15 часов (в режиме передача:прием:режим ожидания=5:5:90). Для литиево-ионных батарей доступны различные типы зарядки; отсутствует «эффект памяти». Для аварийного питания радиостанции используются опционные алкалайновые батареи типа АА BP-226.

Настольное зарядное устройство

В комплекте с радиостанцией поставляется настольное зарядное устройство BC-152. Его можно установить на рабочей поверхности или закрепить на стене.

Выходная мощность 5Вт

Выходная мощность передатчика составляет 5 Вт и обеспечивает надежную дальнюю связь. Для экономии энергии аккумуляторных батарей можно уменьшить уровень выходной мощности передатчика до 3 Вт или 1 Вт.

Возможность подключения опционной герметичной выносной микрогарнитуры (тангенты) HM-138

Опционная выносная гарнитура (тангента) с герметичным корпусом HM-138 обеспечивает надежную эксплуатацию радиостанции, даже если она закреплена на поясе.

Прочие характеристики

  • Функция автоматического сканирования погодных каналов и активации тревоги
  • Быстрый выбор рабочего канала с помощью кнопок ? и ?.
  • Быстрый доступ к каналам 16 и 9, а также к каналу приоритетного вызова
  • Функции автоматического, приоритетного сканирования и сканирования по списку (TAG)
  • Переход из «Звукового режима» в «Бесшумный режим» работы путем открытия/закрытия шумоподавителя с помощью кнопки отслеживания текущего состояния радиостанции
  • Двухэтапная функция экономии заряда аккумуляторной батареи
  • Индикатор уровня зарядки аккумуляторной батареи показывает остаточную емкость (4 уровня)
  • Функция блокировки клавиатуры
  • Программируемый звуковой сигнал для каждой кнопки
  • Функция самодиагностики (проверка температуры внутренней части радиостанции, напряжения аккумуляторных батарей, диагностика повышенного напряжения, предотвращение проникновения воды).

Характеристики



IC-M87

Диапазон частотTx 156.000–161.450 МГц
Rx 156.000–163.425 МГц
PMR; Tx/Rx 146–174 МГц
Размеры (Ш×В×Т)
(без учета выступающих частей)
62×97×39 мм
Вес (приблиз.) 280г (С BP-227)
Потребляемый ток (приблиз.)Передача 1.6A
Макс. аудио 200мА
Чувствительность (на 20дБ SINAD; emf) –2dBμ (Marine)
–4dBμ (PMR)
Аудио выходная мощность (при нагрузке 8 Ом) 200мВт (Marine)
350мВт (PMR)
Выходная мощность 5/3/1Вт (Marine/PMR)
1/0.5Вт (Marine, Германская версия)
Водонепроницаемая защита IPX7 (1м погруж./30 мин)
Водозащита HM-138 или HM-168
VOX наушники -
Время работы (приблиз.)* 15 часов с BP-227
Сканирования тегов Доступно
Любимый канал -
Функция осушения AquaQuake -
CTCSS/DTCS с PMR канал. Доступно
Голосовой скремблер -
Взрывобезопасность -

* Типичная работа, Tx:Rx:Режим ожидания=5:5:90

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении 500.4 I
Нижний предел давления при использовании 500.4 II
Максимальная температура хранения 501.4 I
Максимальная температура эксплуатации 501.4 II
Минимальная температура хранения 502.4 I
Минимальная температура эксплуатации 502.4 II
Тепловой удар 503.4 I
Солнечное излучение 505.4 I
Защита от дождя 506.4 I
Соляной туман 509.4
Пылезащита 510.4 I
Колебания 514.5 I
Противоударность 516.5 I

Also meets equicalent MIL-STD-810-C, -D и -E.

Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Футляр для аккумуляторов

BP-226

BP-226

AA(LR6)×5 ячеек Водонепроницаемый, эквивалентен IPX4


Батарея

BP-227

BP-227

(Li-Ion)
7.4В/1850мАч (min.)
1950мАч


Настольные зарядки

BC-119N

BC-119N

Быстрое зарядное устройство
(Используйте для AD-100)
BC-152

BC-152

Регулярное зарядное устройство


Мульти зарядка

BC-121N

BC-121N

Быстрое зарядное устройство
(Используйте для AD-100)


Адаптер переменного/постоянного тока

BC-145S

BC-145S

16В/1A
(Используйте для BC-119N)
BC-147S

BC-147S

12В/200мА
(Используйте для BC-152)
BC-157S

BC-157S

12В/7A
(Используйте для BC-121N)


Адаптер зарядного устройства

AD-100

AD-100

(Используйте для BC-119N/BC-121N)


Автомобильная зарядка

CP-17L

CP-17L

(Используйте для BC-119N/BC-152)


Кабели постоянного тока

OPC-515

OPC-515L

(Используйте для BC-119N/BC-152)
OPC-656

OPC-656

(Используйте для BC-121N)


Микрофоны

HM-138

HM-138

Водонепроницаемый, IPX7
HM-168

HM-168

Водонепроницаемый, IPX7


Клипсы

MB-86

MB-86

MB-98

MB-98



Крепления на ремень

BP-227

MB-96N

MB-86 шарнир в комплекте поставки.
MB-96F

MB-96F

Фиксированое
(Используйте для MB-98)


Антенна

FA-S59V NO PHOTO

FA-S59V

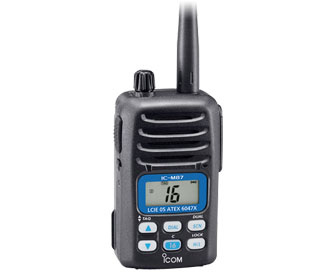

ICOM IC-M87 (ATEX version)

IC-M87ATEX





 ATEXMIL-STD 810MIL-STD 810

Описание

Icom IC-M87 ATEX — взрывозащищенная портативная радиостанция. Сама рация и обозначенные в брошюре аксессуары (см. вкладку "Инструкции") соответствуют требованиям директивы ATEX 94/9/EC, предъявляемым к оборудованию, предназначенному для эксплуатации во взрывоопасной среде. Данная модель, таким образом, идеально подходит для использования в опасных зонах, где применяются воспламеняющиеся газы или жидкости, например, на нефтяных танкерах.

Водозащищенная конструкция, соответствующая классу защиты IPX7, не позволяет воде проникнуть внутрь устройства. Даже при падении на глубину 1 м на полчаса в воду радиостанция Icom IC-M87 ATEX останется в рабочем состоянии. Дополнительный микрофон HM-138, приобретаемый отдельно, также является водозащищенным и позволяет использовать рацию, не снимая ее с крепления на ремне. Компактный и прочный корпус модели также был протестирован на соответствие военным стандартам США (MIL-STD 810).

Литий-ионная аккумуляторная батарея BP-227AX повышенной емкости (1950 мАч тип.) обеспечивает высокую продолжительность автономной работы радиостанции — до 19 часов (5:5:90).

Прочие особенности:

  • II2G Ex ib IIA T3 Gb
  • 22 программируемых канала для использования в диапазоне частот 146-174 МГц
  • Встроенный сигналинг CTCSS и DTCS для программируемых каналов PMR
  • Встроенный скремблер голоса
  • Простой выбор каналов с помощью кнопок "Вверх" и "Вниз"
  • Быстрый доступ к каналу 16 и каналу вызова
  • Функция автоматического сканирования
  • Четыреххуровневый индикатор заряда батареи
  • Настольное зарядное устройство BC-152N входит в комплект поставки
  • Функция блокировки клавиатуры
  • Двухступенчатое энергосбережение
  • Функция самоконтроля

Характеристики



IC-M87

Диапазон частотTx 156.000–161.450 МГц
Rx 156.000–163.425 МГц
PMR; Tx/Rx 146–174 МГц
Размеры (Ш×В×Т)
(без учета выступающих частей)
62×97×39 мм
Вес (приблиз.) 280г (С BP-227AX)
Потребляемый ток (приблиз.)Передача 0.7A
Макс. аудио 200мА
Чувствительность (на 20дБ SINAD; emf) –2dBμ (Marine)
–4dBμ (PMR)
Аудио выходная мощность (при нагрузке 8 Ом) 200мВт (Marine)
350мВт (PMR)
Выходная мощность 1Вт/0.5Вт (Marine)
1Вт (PMR)
Водонепроницаемая защита IPX7 (1м глубина/30 мин)
Водозащита спикер-микрофон HM-138
VOX наушники -
Время работы (приблиз.)* 19 hrs with BP-227AX
Сканирование тега Доступно
Любимый канал -
Функция осушения AquaQuake -
CTCSS/DTCS с PMR кан. Доступно
Голосовой скремблер Built-in
Взрывобезопасность Доступно

* Типичная работа, Tx:Rx:Режим ожидания=5:5:90

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении 500.4 I
Нижний предел давления при использовании 500.4 II
Максимальная температура хранения 501.4 I
Максимальная температура эксплуатации 501.4 II
Минимальная температура хранения 502.4 I
Минимальная температура эксплуатации 502.4 II
Тепловой удар 503.4 I
Солнечное излучение 505.4 I
Защита от дождя 506.4 I
Соляной туман 509.4
Пылезащита 510.4 I
Колебания 514.5 I
Противоударность 516.5 I


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Батарея

BP-227AX

BP-227AX

(Li-Ion)
7.4В/1850мАч (min.),
1950мАч


Настольные зарядки

BC-119N

BC-119N

Быстрое зарядное устройство
(Используйте для AD-100)
BC-152N

BC-152N

Регулярное зарядное устройство


Данные зарядные устройства не утверждены как искробезопасные. Не заряжайте BP-227AX во взрывоопасной атмосфере.

Мульти зарядка

BC-121N

BC-121N

Быстрое зарядное устройство
(Используйте для AD-100)


BC-121N не утвержден как искробезопасные. Не заряжайте BP-227AX во взрывоопасной атмосфере.

Адаптер переменного/постоянного тока

BC-145S

BC-145S

16В/1A
(Используйте для BC-119N)
BC-147S

BC-147S

12В/200мА
(Используйте для BC-152N)
BC-157S

BC-157S

12V/7A
(Используйте для BC-121N)


Адаптер зарядного устройства

AD-100

AD-100

(Используйте для BC-119N/BC-121N)


Микрофон

HM-138

HM-138

Водонепроницаемый, IPX7


Клипсы

MB-86

MB-86

MB-98

MB-98



Крепления на ремень

MB-96N

MB-96N

MB-86 шарнир в комплекте поставки.
MB-96F

MB-96F

Фиксированое
(Используйте для MB-98)


Антенна

FA-S59V NO PHOTO

FA-S59V

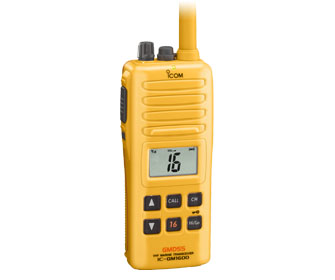

ICOM IC-GM1600

IC-GM1600





 ATEXMIL-STD 810MIL-STD 810

Описание

Портативная GMDSS станция для спасательных судов

Соответствует самым жестким требованиям GMDSS
Трансивер IC-GM1600 устойчив к температурным колебаниям вибрации и падениям с высоты до 1 метра. Кроме этого, трансивер способен выдерживать погружение в воду на 1 метр в соответствии с требованиями IMO A.809(19).

Блок литиевых батарей для экстремально низких температур

Для использования станции экипажами спасательных судов могут быть использованы аварийные литиевые батареи BP-234, емкостью 3300 мАч (не заряжаемые), которые обеспечивают до 8 часов (при соотношении передача: прием : ожидание = 6:6:48) непрерывной работы при температуре до -20°С.

Большие кнопки и ЖК-дисплей на передней панели

Большие кнопки передней панели позволяют легко управлять станцией даже на основе тактильных ощущений. ЖК-дисплей с высокой интенсивностью гарантирует удобное восприятие информации под любым углом зрения. Текущий рабочий статус трансивера вы всегда сможете легко определить по большому светодиодному индикатору, расположенному на верхней панели станции.

Прост в эксплуатации даже для неискушенного пользователя

Краткое руководство пользователя приведено на задней панели трансивера. Все действия могут быть выполнены одной рукой.

Прочие функции

  • Мгновенный доступ к каналам 9 и 16
  • Корпус желтого цвета – хорошо виден в любых условиях.
  • Опциональная VOX гарнитура

Характеристики



IC-GM1600

Диапазон частотTx/Rx 156.300–156.875МГц
Размеры (Ш×В×Т)
(без учета выступающих частей)
65×145×44 мм
2.56×5.71×1.73
Вес (приблиз.) 385г; 13.6oz
(С BP-234)
Потребляемый токПередача 1.0A/0.7A (2Вт/1Вт)
Макс. аудио 200мА
Энергосбережение -
Чувствительность (на 12дБ SINAD) 0.25мкВ (USA версия)
Аудио выходная мощность (10% искажений./ 8Ом нагр.) 350мВт типичный
Выходная мощность 2/1Вт


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Батареи

BP-224

BP-224

7.2В/750мАч
(Ni-Cd)
BP-225

BP-225

7.2В/1100мАч
(Ni-Cd)
BP-234

BP-234

9.0V/3300мАч
(Lithium: неперезаряжающийся)
(Для спасательных шлюпок и плотов)


Настольные зарядки

BC-119N

BC-119N

Быстрое зарядное устройство
(Использовать только на борту)
BC-158

BC-158

Регулярное зарядное устройство
(Использовать только на борту)


Мульти зарядка

BC-121N

BC-121N

Быстрое зарядное устройство
(Использовать только на борту)


Адаптер переменного/постоянного тока

BC-145S

BC-145S

16В/1A
(Используйте для BC-119N;Использовать только на борту)
BC-147S

BC-147S

12В/200мА
(Используйте для BC-158;
Использовать только на борту)
BC-157S

BC-157S

12В/7A
(Используйте для BC-121N;
Использовать только на борту)


Адаптер зарядного устройства

AD-109

AD-109

(Используйте для BC-119N/BC-121N; Использовать только на борту)


Автомобильная зарядка

CP-17L

CP-17L

(Используйте для BC-119N/BC-158;
Использовать только на борту)


Кабели постоянного тока

OPC-515L

OPC-515L

(Используйте для BC-119N/BC-158;
Использовать только на борту)
OPC-656

OPC-656

(Используйте для BC-121N;
Использовать только на борту)


Клипсы

MB-86

MB-86

MB-103Y

MB-103Y



Крепления на ремень

MB-96N

MB-96N

MB-86 шарнир в комплекте поставки.
MB-96F

MB-96F

Фиксированое
(Используйте для MB-103Y)
MB-96FL

MB-96FL

Удлиненного типа

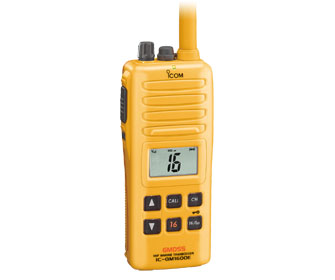

ICOM IC-GM1600E

IC-GM1600E





 MIL-STD 810

Описание

Новая радиостанция IC-GM1600 E разработана для оснащения морских судов согласно конвенциям SOLAS, в соответствии с требованиями GMDSS (ГМССБ) для аварийно-спасательных работ. Радиостанция имеет Сертификат о типовом одобрении Российского   Морского Регистра Судоходства. Она предназначена для работы в диапазоне рабочих частот: на передачу 156,000-161,450 МГц, на прием 156,025-163,425 МГц.

  • Радиостанция имеет яркий желтый цвет корпуса и антенны, соответствие стандарту JIS-7 и европейскому стандарту MED (Marine Equipment Directive).
  • Надежная конструкция в водонепроницаемом исполнении, рассчитана на погружение в воду на глубину 1 м в течение 5 минут, работоспособность сохраняется при погружении в соленую воду.
  • Прочный корпус выдерживает удар при падении с высоты 1 м на твердую поверхность.
  • Радиостанция устойчива к воздействию ультрафиолетового излучения.
  • Корпус с герметичным от попадания воды подключением аккумулятора.
  • Применена усовершенствованная система быстрого удаления воды из-под решетки динамика, чтобы предотвратить искажения аудиосигнала.
  • удобных больших кнопок с четкими обозначениями обеспечивают простоту управления радиостанцией (16-й канал и запрограммированные каналы одним нажатием), даже когда руки в перчатках.
  • Прозрачные кнопки с напечатанными изнутри обозначениями (не на верхней поверхности), позволяют при любых жестких условиях эксплуатации увеличить их срок службы.
  • Новый яркий индикатор приема/передачи позволяет использовать радиостанцию при любых погодных условиях.
  • Имеется индикатор разряда аккумулятора и автоматический режим энергосбережения.
  • Возможен выбор 2 уровней выходной мощности.
  • Применен удобный высококонтрастный дисплей с легко читаемой информацией с широким углом обзора, с 4 уровнями контрастности и подсветки.
  • Имеется встроенная функция самодиагностики.
  • Диапазон рабочих температур от -20°С до +60°С.

Комплектация:

  • При использовании на борту судна радиостанция эксплуатируется с Ni-Cd аккумуляторами BP-224/BP-225. Радиостанция поставляется с Ni-Cd аккумулятором BP-224 7,2 В / 750 мАч и медленным зарядным устройством BC- 147+BC-158. Для экстренного использования при чрезвычайных ситуациях применяется новая аварийная литиевая (незаряжаемая) батарея ВР-234, время работы радиостанции при этом увеличивается до 8 часов, сохраняя работоспособность при температуре до -20°С. Опционально поставляется водонепроницаемый коммуникатор HM-125 (может работать при погружении на глубину 1 м в течение 30 минут).

Характеристики


IC-GM1600E

Диапазон частотTx/Rx 156.300–156.875МГц
Размеры (Ш×В×Т)
(без учета выступающих частей)
65×145×44 мм
Вес (приблиз.) 385г (С BP-234)
Потребляемый токПередача 1.0A (2Вт выход)
Макс. аудио 200мА
Чувствительность (на 12дБ SINAD) –2dBμ
Интермодуляция 68дБ
Аудио выходная мощность (10% иск../ 8Ом нагр.) 200мВт
Выходная мощность 2/1Вт
Водонепроницаемая защита указано в IMO Res. MSC.149(77)
Водозащита спикер-микрофон
VOX наушники
Время работы (приблиз.) указано в IMO Res. MSC.149(77)
Сканирование тега
Любимый канал
Функция осушения AquaQuake
CTCSS/DTCS с PMR кан.
Голосовой скремблер
Взрывобезопасность



Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Батареи

BP-234

BP-234

9.0V/3300mAh
(Lithium: неперезаряжающийся)
(Для спасательных шлюпок и плотов)
BP-252

BP-252

(Li-Ion)
7.4В/950мАч (min), 980мАч.


Настольная зарядка

BC-173

BC-173

Регулярное зарядное устройство
(Использовать только на борту)


AC Адаптер

BC-147S

BC-147S*1

12В/200мА
(Используйте для BC-158, Использовать только на борту)


*1 BC-147SE для 230В AC. SA для 120В AC. SV для 240В AC.

Клипса

MB-103Y

MB-103Y





Крепление на ремень

MB-96FL

MB-96FL

Удлиненного типа

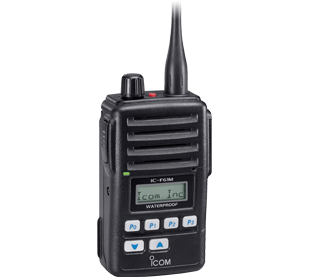

ICOM IC-F61M (Onboard)

IC-F61M-Onboard

IC-F61Muhf

 MIL-STD 810MIL-STD 810MIL-STD 810

Описание

Icom IC-F61M — носимая морская радиостанция, предназначенная для организации связи на борту и соответствующая требованиям, предъявляемым к портативным UHF-рациям подобного типа.

Морская станция Icom IC-F61M надежно защищена от воды и пыли, очень компактна и удобно ложится в ладонь или карман. Входящая в стандартную комплектацию аккумуляторная батарея BP-227 обеспечивает 9-10 часов автономной работы при стандартном цикле 5:5:90.

BTL-усилитель удваивает звуковую мощность до 700 мВт. Встроенная функция голосовой записи позволяет записывать до 8 минут входящих вызовов (или до 48 вызовов длиной по 10 секунд).

Прочие функции:

  • Сигналинг 5-Tone, CTSS, DTCS для групповой коммуникации или избирательного вызова
  • Приоритетное сканирование, двойное приоритетное сканирование
  • Функция "Одинокий работник" (Lone Worker), повышающая безопасность сотрудников, работающих в одиночку
  • Совместимость с водозащищенным микрофоном HM-169 (приобретается отдельно)
  • Компактность
  • Удобство настройки и использования
  • Повышенная звуковая мощность благодаря встроенному усилителю
  • 9-10 часов работы без подзарядки

Характеристики

Основные



IC-F61M

Диапазон частот

457.525–467.575МГц

Количество рабочих каналов 9 UHF каналов (25кГц кан.)
Интервал каналов 25кГц
Потребляемый ток
(7.2В DC)
Tx2Вт ERP выход 1.0A
0.2Вт ERP выход 0.4A
RxAF Макс. 500мА (Внутр. SP)
300мА (Внеш. SP)
Режим ожидания 85мА
Диапазон рабочих температур –20°C до +55°C
Размеры
(без учета выступающих частей; Ш×В×Т)
56×97×36.4 мм
Вес (приблиз.) 284г (с BP-227)

Передатчик



IC-F61M

Выходная мощность 2Вт ERP/0.2Вт ERP
Побочное излучения 0.25мкВт
Питание соседнего канала 70дБ



Приемник



IC-F61M

Чувствительность (на 20дБ SINAD) –4dBμ emf
Смежная селективность каналов 73дБ
Побочный ответ 70дБ
Аудио выходная мощность
(на 5% искаж.. при нагрузке 8 Ом)
Внешний динамик 0.7W
Внешний динамик 0.5Вт

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении 500.4 I
Нижний предел давления при использовании 500.4 II
Максимальная температура хранения 501.4 I
Максимальная температура эксплуатации 501.4 II
Минимальная температура хранения 502.4 I
Минимальная температура эксплуатации 502.4 II
Тепловой удар 503.4 I
Солнечное излучение 505.4 I
Защита от дождя 506.4 I
Соляной туман 509.4
Пылезащита 510.4 I
Колебания 514.5 I
Противоударность 516.5 I

Также встречается эквивалент MIL-STD-810-C, -D и -E.

Стандартная защита

Пыль и вода IP67(Пылезащита и водонепроницаемость)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Батарея

BP-227

BP-227

(Li-Ion)
7.4В/1850мАч (min.),
1950мАч


Футляр для аккумуляторов

BP-226

BP-226

AA(LR6)×5 ячеек Эквивалентен IPX4 водонепроницаем.


Зарядки

BC-119N

BC-119N

Быстрое зарядное устройство
(требуется AD-100)
BC-121N

BC-121N

Быстрое 6-ти местное зарядное
(требуется AD-100)
BC-152

BC-152

Регулярное зарядное устройство
BC-190

BC-190

Быстрое зарядное устройство

Адаптер зарядного устройства

AD-100

AD-100

(Используйте для BC-119N или BC-121N)


Адаптер переменного/постоянного тока

BC-145S

BC-145S

16В/1A
(Используйте для BC-119N)
BC-147S

BC-147S

12В/200мА
(Используйте для BC-152)
BC-157

BC-157S

12В/6.6A
(Используйте для BC-121N)
BC-123S

BC-123S

12В/1A
(Используйте для BC-190)

Микрофоны

HM-138

HM-138

Эквивалент IPX7 Водозащита.
HM-168

HM-168

IPX7
HM169

HM-169

IP57


Гарнитуры

HS-94

HS-94

(Используйте для VS-1SC)
HS-95

HS-95

(Используйте для VS-1SC)
HS-97

HS-97

(Используйте для VS-1SC)


VOX/PTT Кабель

VS-1SC

VS-1SC



Клипсы

MB-86

MB-86

Поворотного типа
MB-98

MB-98

Тип крокодил


Крепления на ремень

MB-96N

MB-96N

Поворотного типа
MB-96F

MB-96F

Фиксированое
MB-96FL

MB-96FL

Удлиненного типа


Автомобильная зарядка

CP-23L

CP-23L



DC Кабель питания

OPC-515L

OPC-515L

OPC-656

OPC-656

12–20В DC кабель
(Используйте для BC-121N)





Антенна

FA-S27U

FA-S27U

400-470МГц


Укороченные Антенны

FA-S57US

FA-S57US

450-490МГц


Приемники и передатчики УВЧ-диапазона корпорации Atmel

Беспроводная связь становится необходимостью для современных встраиваемых приложений, например, для связи с датчиком, к которому невозможно протянуть провода. В настоящее время существует множество различных решений для организации беспроводной связи, например, стандарты 802.11b или Bluetooth для высокоскоростного обмена данными. Для систем, не требующих такой сложности и высоких скоростей, используются другие решения. Особенности низкоскоростных приемников и передатчиков корпорации Atmel Corp. для высокочастотного диапазона расматриваются в данной статье.

Приемники и передатчики

Корпорация Atmel предлагает ряд приемников и передатчиков, работающих в паре на частотах 300–928 МГц. Большую часть этой продукции составляют устройства бывшей компании Temic (в названии первая буква «T»). Все приемники и передатчики Atmel используют узкополосную передачу на одном канале, позволяющую снизить влияние паразитных сигналов. Благодаря узкополосному фильтру промежуточной частоты (ПЧ) с крутым срезом и высокостабильному генератору удается достигнуть избирательности 60 дБ по соседнему каналу. Эти приемники и передатчики применяются в приложениях с низкой скоростью передачи данных (до 32 кбод), таких, как измерение температуры, давления, в датчиках движения, телеметрии, разнообразных счетчиках, бесконтактных ключах, системах сигнализации и безопасности, радиомодемах и т. д. Дальность связи — до 100 м. Используются: передача сигнала с амплитудным и частотным манипулированием, с манчестерским и двухфазным кодированием сигнала, ШИМ-протоколы.

Передатчики

Передатчики работают на частотах 300–928 МГц с различной выходной мощностью, со встроенным или внешним микроконтроллером (МК) (см. табл. 1).

Таблица 1. Передатчики фирмы Atmel

НаименованиеВстроенный МКЧастота передачи, МГцТок потребления/
sleep
Скорость передачи данных, кбодНапря-жение питания, ВВыходная мощность, дБмКорпусТемпера-турный диапазон, °C
U2741B300–45010 мА/350 нА202,2–5,53SSO16–20...+70,
–40...+85
U2745B-310–44010 мА/2 мкА202–43SSO16–40...+85
T5750-868–9288,5 мА/350 нА322–45,5SO8–40...+85
T5753-310–3309 мА/350 нА322–48TSSOP8L–40...+85/+125
T5754-429–4399 мА/350 нА322–47,5TSSOP8L–40...+85/+125
AT86RF401AVR 8-разрядн.,
2K Flash,
128 байт EEPROM,
128 байт SRAM, ISP
264–45623 мА/100 нА102–56TSSOP20–40…+85
ATAx862-3MARC 4-разрядн.
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
310–3309,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-4MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
429–4399,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-8MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
868–9289,5 мА/1 мкА322–410SSO24–40…+125

В качестве внешнего МК фирма Atmel предлагает использовать, например, 4-разрядные МК серии MARC, имеющие низкий ток потребления. В передатчик AT86RF401 встроен 8-разрядный МК AVR. Анонсирована также новая серия передатчиков ATAх862 на базе 4-разрядного МК T44C862 семейства MARC.

Передатчик T5750

Для частот 868–870 МГц и 902–928 МГц Atmel предлагает передатчик T5750, работающий в паре с приемниками T5760/61 (рис. 1). Передатчик и приемники содержат генератор, управляемый напряжением (ГУН), и предварительный делитель частоты.

Благодаря узкой полосе частот приемник имеет высокую чувствительность и хорошее соотношение сигнал-шум.

В передатчик T5750 входят блок фазовой автоподстройки частоты (ФАПЧ), усилитель мощности и кварцевый генератор. В режиме передачи ток потребления составляет 8,5 мА. При отсутствии передачи подачей на выводы ENABLE (вход разрешения) и PA_ENABLE (вход разрешения усилителя мощности PA) (см. рис. 2) сигнала низкого уровня осуществляется переключение микросхемы в режим sleep, ток потребления при этом снижается до 0,35 мкА. Таким образом, литиевый элемент, обычно служащий источником питания в автономных системах, может служить много лет и позволяет использовать такие передатчики, например, в шинах автомобилей для мониторинга давления.

Передатчик имеет тактовый выход для синхронизации работы внешнего микроконтроллера, который используется для кодирования сигналов. T5750 поддерживает амплитудное и частотное манипулирование, имеет одиночный вывод с открытым коллектором для подключения внешней петлевой или l/4 антенны.

Амплитудная и частотная манипуляции

Если на вывод ENABLE передатчика подан высокий уровень, выводы PLL (ФАПЧ) и CLK активизируются. Сигнал тактирования с вывода CLK подается на МК. Подачей соответствующего сигнала на вывод PA_ENABLE осуществляется включение и выключение усилителя мощности PA, то есть реализуется амплитудная манипуляция (АМн) на частоте f1 или манипуляции включение-выключение (OOK, On-Off-Keying) (рис. 3). Для стабилизации кварцевому генератору и ФАПЧ требуется обычно около 1 мс после подачи сигнала высокого уровня на вывод ENABLE, поэтому вывод PA_ENABLE следует удерживать на низком уровне более 1 мс после подачи сигнала ENABLE.

T5750 содержит полностью интегрированную ФАПЧ, из внешних компонентов необходим только внешний резонатор 13,567187 МГц для передачи данных на частоте 868,3 МГц, или 14,296875 МГц — для частоты 915 МГц (см. рис. 3). Конденсатор С3 — разделительный конденсатор по питанию. Постоянное напряжение на выход с открытым коллектором подается через дроссель L1.

Для АМн конденсатор С2 не требуется, для частотной манипуляции (ЧМн) требуются оба конденсатора С1 и С2. После стабилизации кварцевого генератора и ФАПЧ на вывод PA_ENABLE подается высокий уровень для включения усилителя мощности PA (рис. 4).

Передатчик готов для частотной манипуляции. Изменение частоты достигается подключением и отключением конденсатора С2 параллельно нагрузочному конденсатору С1 путем подачи на управляющий вывод МК низкого уровня или переключением его в высокоимпедансное состояние, изменяя таким образом частоту на выходе антенны с f1 на f2 и обратно.

Для уменьшения энергопотребления после окончания передачи на вывод PA_ENABLE должен быть подан сигнал низкого уровня.

Сигнал CLK отключается после подачи на вывод ENABLE сигнала низкого уровня.

Усилитель мощности имеет выход с открытым коллектором, обеспечивающий импульсный ток, практически не зависящий от импеданса нагрузки. Таким образом, уровень выходной мощности определяется импедансом подключаемой нагрузки, и для получения максимальной выходной мощности (5,5 дБм) импеданс антенны должен быть согласован с выводом передатчика.

Для приложений с небольшой дальностью связи рекомендуется использовать печатную петлевую антенну. Основное требование, которому должны соответствовать такие антенны, — это способность возбуждать сильные токи для создания электромагнитного поля.

Выходная мощность антенны определяется значением ее сопротивления излучения: Rrad = 31 кОм (A/l2)2, где А — внутренняя площадь петлевой антенны, l — длина волны передаваемого сигнала. Мощность излучения антенны Prad = Rrad х ILoop2.

Расстояние передачи зависит также от корпуса передатчика, ориентации антенны, конфигурации пространства, в котором происходит передача (открытое, замкнутое), а также типа антенны (печатная, проводная). Например, при выходной мощности передатчика около 3 дБм (U2741B) печатной антенне на плате передатчика и проводной антенне на плате приемника передача может осуществляться в открытом пространстве до 100 м. В других условиях может быть удобнее использовать T5743 или T5754, имеющих большую выходную мощность 8,0 и 7,5 дБм, соответственно.

Передатчик AT86RF401

AT86RF401 представляет собой интеллектуальный миниатюрный передатчик с высокой степенью интеграции на базе 8-разрядного RISC-микроконтроллера AVR. Для организации законченной радиосистемы с манипуляцией включение-выключение (OOK) необходим только кварцевый резонатор, литиевый элемент, три конденсатора, дроссель и петлевая антенна (рис. 5).

AT86RF401 может быть переключен в режим sleep, ток потребления в этом режиме составляет 0,5 мкА.

AT86RF401 имеет программируемый регистр детектора снижения напряжения батареи.

При поступлении сигнала на любую линию ввода-вывода микросхема переходит в режим передачи, при этом происходит активизация цепи генератора синхросигналов для микроконтроллера AVR. Несущая радиосигнала синтезируется с помощью ГУН. Оптимальная настройка ГУН поддерживается с помощью допусков на элементы схемы через использование программно управляемой матрицы на переключаемых конденсаторах.

Внутрисхемно программируемые энергонезависимая память программ (2 кбайт), выполненная по технологии Flash, и память данных (128 байт), выполненная по технологии EEPROM, позволяют осуществлять разработку за короткое время. Имеется также внутреннее статическое ОЗУ объемом 128 байт (SRAM).

Как и во всех микроконтроллерах AVR, короткая команда выполняется за один машинный цикл, который составляет один период тактовой частоты 1,25 МГц. Система команд насчитывает 114 различных инструкций. Для реализации функций передатчика и некоторых дополнительных функций встроенный МК AT86RF401 имеет отличные от стандартных AVR регистры ввода-вывода (таблица 2).

Таблица 2. Регистры ввода-вывода AT86RF401

Адрес (Hex)Наименование регистраФункции
$3FSREGStatus Register
$3ESPHStack Pointer High Register (program to 0.00)
$3DSPLStack Pointer Low Register
$35BL_CONFIGBattery Low Configuration Register
$34B_DETButton Detect Register
$33AVR_CONFIGAVR Configuration Register
$32IO_DATINI/O DATA IN Register
$31IO_DATOUTI/O DATA OUT Register
$30IO_ENABI/O Enable Register
$22WDTCRWatchdog Timer Control Register
$21BTCRBit Timer Control Register
$20BTCNTBit Timer Count Register
$1EDEEARData EEPROM Address Register
$1DDEEDRData EEPROM Data Register
$1CDEECRData EEPROM Control Register
$17LOCKDET2Lock Detector Configuration Register 2
$16VCOTUNEVCO Tuning Register
$14PWR_ATTENPower Attenuation Control Register
$12TX_CNTLTransmitter Control Register
$10LOCKDET1Lock Detector Configuration Register 1

Встроенный таймер микроконтроллера AVR с работой по прерываниям упрощает применение ШИМ или манчестерского кодирования для модуляции несущей. Радиосигнал передается на настроенную петлевую антенну, которая может быть реализована медным проводником на печатной плате.

Усилитель мощности генерирует дифференциальный сигнал, который передается с выхода ФАПЧ на внешнюю антенну. Выходная мощность передатчика может изменяться программно в пределах 36 дБ с шагом 1 дБ путем конфигурирования усилителя мощности.

Генератор с подкачкой (номинальное значение 1,2 В) обеспечивает работу в широком диапазоне питающих напряжений.

В устройстве имеются встроенные аппаратные функции brown-out protection и контроля уровня напряжения батареи. Цепь brown-out protection определяет, когда напряжение питания опускается ниже минимального значения, обеспечивающего нормальную работу (обычно 1,8 В). При значении напряжения питания ниже указанного происходит аппаратный сброс микроконтроллера. Пороговое напряжение, при котором индицируется разряд батареи, задается программно.

Источником прерывания в AT86RF401 могут быть события «регистр данных пуст» и «передача данных окончена». Таймер также поддерживает режим, при котором вместо прерывания используется опрос, позволяющий получить большую скорость передачи.

Этот таймер также может быть использован для декодирования сигнала, полученного внешним приемником.

AT86RF401 имеет несколько источников сброса: Power-on Reset — по включению питания, внешний сброс, сброс от сторожевого таймера, Brown-out Reset — при снижении напряжения батареи ниже установленного, Button Reset (программный сброс).

Передатчики ATAxR862

Новые передатчики ATAxR862 на базе МК T44C892 семейства MARC4 (рис. 6) подходят для применения как на стороне приемника, так и на стороне передатчика (для декодирования данных). ATAx862 содержит ROM, RAM, 16 линий ввода-вывода, два 8-разрядных многофункциональных таймера-счетчика с функцией модуляции и демодуляции, супервизор напряжения питания, сторожевой таймер и сложный генератор тактовых импульсов с внешним выводом (встроенный RC-генератор, кварцевый генератор 32 кГц и 4 МГц).

Программное ПЗУ выполняется по технологии EEPROM (ATAM862 — Flash-версия) или по маске (ATAR862 — ROM-версия). Кроме микропроцессорного и радиочастотного блока, передатчик ATAx862 имеет дополнительный блок последовательной памяти данных емкостью 512 бит, выполненной по технологии EEPROM.

Плата передатчика T5750

Фирма Atmel выпускает отдельно плату передатчика T5750 V1.1 на базе передатчика T5750 и 4-разрядного МК T48C893N семейства MARC (рис. 7), предназначенную для частотной и амплитудной манипуляций.

Плата питается от одного литиевого элемента 3 В (например, CR2032). Ток потребления покоя составляет менее 1 мкА, ток потребления при передаче данных — около 8,5 мА. Плата может работать на частотах 868,3 МГц и 915 МГц, переход с одной частоты на другую осуществляется сменой резонатора и конденсаторов С5, С6, С7 цепи согласования импеданса печатной антенны.

По умолчанию, плата настроена на частотную манипуляцию со скоростью передачи данных 1 кбод. Для ЧМн девиация частоты составляет около 30 кГц. На плате имеется программный адаптер JP1, через который реализуется внутрисхемное программирование памяти EEPROM микроконтроллера T48C893N. Для разработки программного обеспечения может использоваться стартовый набор разработчика TMEB893 для МК MARC4.

Приемники

Приемники фирмы Atmel поддерживают скорость приема данных в режиме АМн до 10 кбод и в режиме ЧМн до 3,2 кбод, различаются частотой приема данных и шириной полосы промежуточной частоты (ПЧ) (таблица 3).

Таблица 3. Приемники фирмы Atmel

НаименованиеЧастота передачи, МГцПолоса ПЧ, кГцНапряжение питания, ВТок потребления, мАКорпусТемпературный диапазон, °C
U3741BM300–450300/6004,5–5,57SO20–40...+105
U3742BM300–4506004,5–5,57SO20–40...+105
U3745BM310–4406004,5–5,57SO20–40...+85
T5743N300–4506004,5–5,57,5SO20–40...+105
T5760868–8709504,5–5,57,4SO20–40...+105
T5761902–9286004,5–5,57,4SO20–40...+105
T5744300–4506004,5–5,57,1SSO20, SO20–40...+105

Приемники поддерживают протоколы ЧМн, АМн, ШИМ, манчестерское и двухфазное кодирование. Чувствительность приемников в среднем составляет –110, –114 дБм (в режиме АМн, низкая скорость передачи данных) и –106 дБм (для ЧМн). Приемники имеют электростатическую защиту 4 кВ (кроме T5760/61 — 2 кВ) согласно MIL-STD-883. Принцип построения приемников одинаков, рассмотрим его на примере U3741BM.

U3741BM предназначен для работы на частотах 300–450 МГц, в технической документации Atmel приводятся параметры микросхемы и ее «обвязка» только для двух частот: 315 МГц (стандартный диапазон в США) и 433,92 МГц (стандартный диапазон для Европы). Переход с одной частоты на другую осуществляется с помощью смены нескольких внешних компонентов (резонатора и конденсаторов).

Входной каскад РЧ-приемника U3741BM представляет собой супергетеродин с промежуточной частотой 1 МГц и состоит из малошумящего усилителя, гетеродина, смесителя с подавлением зеркального канала до 30 дБ и усилителя РЧ (рис. 8). Сигнал с входного каскада РЧ фильтруется интегрированным фильтром ПЧ 4-го порядка, поступает на RSSI-усилитель, демодулятор и затем на фильтр данных (ФВЧ 1-го порядка и ФНЧ 1-го порядка). Далее сигнал передается в схему обработки данных.

Для повышения избирательности приемника до 40 дБ используют внешний ПАВ-фильтр. Для идентификации и фильтрации «шумов» в приемнике U3741BM может использоваться функция индикации уровня принимаемого сигнала RSSI (Receive Signal Strength Indication), позволяющая игнорировать фронты, которые случаются при отсутствии сильного радиосигнала. Недостатком использования RSSI является изменение условий приема (снижение чувствительности).

Для снижения энергопотребления используется специальный режим опроса — polling. В этом режиме приемник находится попеременно в трех состояниях. В режиме sleep цепь обработки сигнала отключена на время Tsleep, и микросхема потребляет низкий ток. Во время запуска Tstartup цепь обработки сигнала запускается.

Следующий режим — проверка количества битов в соответствии с установленным временным окном (bitcheck). Если полезный сигнал не обнаружен за время Tbitcheck, приемник переходит опять в режим sleep. То есть приемник включается на короткие промежутки времени и проверяет присутствие полезного сигнала на входе. Если сигнал обнаружен, приемник переходит в активный режим и передает данные во внешний МК. Приемник конфигурируется с помощью двух регистров разрядностью 12 бит, определяющих скорость передачи данных, интервалы и параметры различных режимов (Tsleep, Tstartup, Tbitcheck и т. д.).

U3741BM доступен с двумя различными полосами ПЧ. U3741BM-M2 — версия с шириной ПЧ 300 кГц — хорошо подходит для систем с АМн, где используется передатчик с ФАПЧ U2741B. U3741BM-M3 имеет полосу ПЧ 600 кГц. Этот вариант может быть использован совместно с U2741B в режимах ЧМн и АМн.

Использование U3741BM в режиме АМн дает более высокую точность частоты несущей.

Отладочные комплекты

Корпорация Atmel предлагает отладочные комплекты для разработки приемников и передатчиков, позволяющих осуществить разработку беспроводной системы до создания собственной платы. В отладочный комплект входит базовая плата с МК, плата приемника, плата передатчика и программное обеспечение (рис. 9). Отдельно могут поставляться платы приемника или передатчика. Для каждой пары «приемник — передатчик» предлагается свой отладочный комплект (таблица 4).

Таблица 4. Отладочные комплекты приемников и передатчиков

;
Отладочный комплектПриемникПередатчикЧастота, МГцШирина полосы пропускания, кГцПримечание
TMEBx741AU2741U3741433300
TMEBx741BU2741U3741433600
TMEBx741CU2741U3741315300
TMEBx741DU2741U3741315600
TMEBx745AU2745U3745433600
TMEBx745BU2745U3745315600
TMEB57x0T5750T5760868600
TMEB57x1T5750T5761915600
 T5753 315 планируется к выпуску в 2003 г.
 T5754 433 планируется к выпуску в 2003 г.
TMEB5744S3 T5744315600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N3 T5744315600плата приемника
TMEB5744S4 T5744433600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N4 T5744433600плата приемника
AT86RF401U-EK1AT86RF401U 315 плата передатчика
AT86RF401E-EK1AT86RF401E 433 плата передатчика
ATAK4015744UAT86RF401UT5744315
ATAK4015744EAT86RF401ET5744433
AT86RF211-DK433107AT86RF211AT86RF211433
AT86RF211-DK868107AT86RF211AT86RF211868
AT86RF211-DK915107AT86RF211AT86RF211915

Отладочный комплект TMEB57x0

Рассмотрим некоторые отладочные комплекты, приведенные в таблице 4. Отладочный комплект TMEB57x0 предназначен для ознакомления с приемником T5760 и передатчиком T5750, работающими на частоте 868 МГц. Он состоит из базовой платы на основе 4-разрядного микроконтроллера семейства MARC4, платы приемника и платы передатчика (рис. 10). Приемник и передатчик программируются через внешний компьютер под управлением программного обеспечения передатчика или приемника соответственно, поставляемого вместе с отладочным комплектом.

Программное обеспечение передатчика позволяет устанавливать скорость передачи данных, тип модуляции, тестовое слово и т. д.

После записи программного кода в передатчик плата передатчика работает независимо и может быть снята с базовой платы. Программное обеспечение приемника имеет средства оценки передачи данных (гистограммы, временные таблицы). Приемник работает только совместно с базовой платой. Соответствующие светодиоды индицируют включение питания, правильность тестового слова, соответствие телеграммы установленному временному окну.

Отладочный комплект ATAK4015744

Отладочный комплект ATAK4015744 включает в себя платы приемника T5744 и передатчика AT86RF401, образцы AT86RF401 и T5744, необходимые программные средства для разработки двунаправленной передачи данных. Программное обеспечение позволяет передавать передатчику уникальный 8-битовый код, соответствующий одной из четырех кнопок платы передатчика. Он содержит идентификационный код кнопки и данные о состоянии батарейного элемента. Приемник T5744 демодулирует радиосигнал в цифровую форму и передает его для обработки в AT86RF401.

После обработки сигнала двоичное представление кода нажатой клавиши и статус батарейного элемента отображаются с помощью трех светодиодов. В наборе используется манипуляция включение-выключение (OOK) для модуляции несущей и ШИМ для кодирования цифровой информации.

Плата передатчика имеет в своем составе AT86RF401, кнопки, держатель батареи, печатную антенну, разъем, дискретные компоненты. Внутрисхемное программирование (ISP) возможно через интерфейс SPI с помощью 6-полосного ленточного кабеля, подсоединяемого к COM-порту PC. Плата приемника имеет в своем составе две микросхемы T5744 и AT86RF401, держатель батарейного элемента, печатную антенну, разъем, дискретные компоненты. Сохранена возможность реализации функции RSSI приемника T5744, которая не используется в отладочном комплекте.

Три светодиода подсоединены к AT86RF401 и зажигаются при получении соответствующим образом промодулированного сигнала.

T5744 имеет вывод для антенны с одним вхо-дом. Плата приемника содержит средства для согласования цепи с печатной антенной на плате или простой штыревой антенной l/4. Печатная антенна не согласована с импедансом 50 Ом цепи, она предназначена для демонстрации работы только на коротких расстояниях. Согласовать импеданс (и получить большее расстояние связи) возможно отсоединением печатной антенны и подключением антенны l/4.

В наборе применено ШИМ-кодирование 1/3:2/3, которое может быть изменено программно. 1/3:2/3 означает, что «1» представляется первой 1/3 периода, содержащей радиосигнал, а последние 2/3 периода не содержат сигнала. Для «0», наоборот, первые 2/3 не содержат сигнала, а последняя 1/3 содержит. Сообщение состоит из 2 байт: преамбулы (0xFFFE) и байта данных (старшая половина байта содержит статус батареи, а младшая — идентификационный номер кнопки).

Байт данных повторяется 3 раза. Идентификационные номера кнопок кодируются следующим образом: кнопка 0 — 0001, кнопка 1— 0011, кнопка 2 — 0111, кнопка 3 — 1111. Такие идентификационные номера позволяют однозначно идентифицировать каждую кнопку и при сдвиге одного бита ошибки идентификации не возникает. Бит-таймер выполняет функцию манипуляции передатчика, обеспечивая синхронность модуляции усилителем мощности.

Приемник находится во включенном состоянии постоянно, поэтому он может реагировать на шум. Микроконтроллерная часть AT86RF401 должна проверять каждый фронт с помощью бит-таймера для определения полезного сигнала. При использовании ШИМ-кодирования бит может быть определен как «1» или «0» путем измерения интервала от переднего до заднего фронта (рис. 12).

Приемопередатчик

Отдельно в ряду радиочастотной продукции Atmel стоит приемопередатчик AT86RF211 (таблица 5), предназначенный для работы с внешним МК AVR. Это недорогое решение для беспроводных применений (телеметрия, датчики) для скоростей до 64 кбит/с и полудуплексной передачи. Расстояние передачи составляет до 30 метров в закрытом помещении и до 300 метров в открытом пространстве.

Таблица 5. Приемопередатчик фирмы Atmel

НаименованиеЧастота передачи, МГцСкорость передачи данныхВыходная мощность, дБмТок потребленияНапряжение питания, ВКорпусТемпературный диапазон, °C
AT86RF211915/868/43364 кбит/с10/12/14 0,5 мкА–35 мА2,4–3,75TQFP48–40…+85

Для работы на частотах 433, 868 и 915 МГц используется один приемопередатчик, выбор частоты осуществляется подключением различных внешних элементов. Имеется функция цифровой подстройки частоты несущей с шагом 200 кГц. Из блок-схемы AT86RF211 (рис. 13) видно, что из внешних компонентов необходим только кварцевый резонатор, керамический фильтр, антенно-согласующие компоненты и фильтрующие компоненты питания.

Все необходимые радиочастотные блоки интегрированы в AT86RF211, что позволяет упростить разработку платы приемопередатчика и позволяет сократить затраты на производство соответствующих компонентов. Конструкция AT86RF211 позволяет избежать типичных проблем, возникающих при моделировании устройств беспроводной связи, например, изменения частоты при электростатическом воздействии от рук пользователя или помещении устройства в корпус.

Структура приемника супергетеродинная, двойного преобразования. AT86RF211 включает в себя переключатель режимов прием/передача (Rx/Tx) со временем переключения менее 200 мкс. Имеются также цифровая функция RSSI и функция контроля значения напряжения батарейного элемента.

AT86RF211 содержит встроенный синтезатор, ФАПЧ, ГУН, имеет 8 цифровых уровней выходной мощности. Он поддерживает ЧМн, манчестерское кодирование сигнала не требуется.

Приемопередатчик может работать в нормальном режиме приема-передачи, в независимом режиме «wakeup» и режиме энергосбережения «power down».

В нормальном режиме микросхема конфигурируется через МК, устанавливаются частота и режим (прием или передача). Далее микросхема действует как конвейер: данные, поступающие на вывод DATAMSG, немедленно передаются в эфир (Tx), либо сигнал, поступающий с антенны, демодулируется и передается побитно в МК по тому же выводу DATAMSG (Rx). Данные в кристалле не хранятся и не обрабатываются.

В режиме «wakeup» кристалл устанавливается в специальный режим передачи, называемый sleep. Кристалл периодически запускается по сигналу от внутреннего таймера (отдельная функция, не зависящая от МК, находящегося в режиме power-down) и ожидает данные в виде специального сообщения, формат которого определяется предварительно. При получении правильного сообщения данные сохраняются в AT86RF211 (до 32 бит), и на выводе WAKEUP генерируется сигнал прерывания. В противном случае процедура продолжается.

AT86RF211 имеет несложный интерфейс подключения к МК, при котором его можно рассматривать как внешний периферийный узел МК. Обмен данными между AVR МК и РЧ-модулем AT86RF211 осуществляется через 3 регистра ввода-вывода общего назначения МК, которые используются для чтения и записи данных в 16 внутренних регистров AT86RF211. 8 регистров AT86RF211 используются для конфигурирования нормального режима обмена данными, 4 регистра для режима «wake-up», 4 регистра для реализации специальных функций, определяемых конечным приложением. Размеры регистров варьируются от 32 бит до 1 бита регистра RESET. Наиболее часто используемые биты расположены в старших разрядах регистров. Режимы чтения и записи позволяют осуществлять доступ к отдельным битам регистра.

Сигналы SLE, SCK и SDATA МК формируют последовательный цифровой интерфейс для управления работой приемопередатчика и могут быть назначены на любые выводы общего назначения AVR. Сигнал SLE (enable/chip select) и SCK (clock) работают на выход, сигнал SDATA является двунаправленным.

Сигнал DATAMSG используется для организации полудуплексной передачи между МК и РЧ модулем (рис. 14).

При организации асинхронного интерфейса UART оба вывода RхD и TхD МК соединяются с двунаправленным вводом-выводом DATAMSG AT86RF211. Так как осуществляется полудуплексная передача, при отсутствии передачи данных вывод TхD должен находиться в высокоимпедансном состоянии.

Вывод DATACLK используется для синхронной передачи и поэтому при использовании UART не задействован.

Для организации синхронной передачи данных между AVR и AT86RF211 необходимо использовать либо интерфейс «bit banging», либо узел SPI.

Интерфейс SPI используется для высокоскоростного обмена данными. Вывод DATACLK AT86RF211 подсоединяется к выводу SCK порта SPI МК (рис. 15). При приеме данных порт SPI работает в режиме slave. Вывод SCK работает в режиме входа и управляется выводом DATACLK AT86RF211. Вывод MOSI порта SPI подсоединяется к выводу DATAMSG AT86RF211. Так как обмен данных происходит в полудуплексном режиме, вывод MISO остается свободным. Вывод SS/ следует подсоединить к «земле». В режиме передачи вывод SCK порта SPI остается в неподключенном состоянии, чтобы избежать конфликта с выводом DATACLK AT86RF211.

При такой организации обмена данными между AT86RF211 и МК следует учитывать скорость передачи по интерфейсу SPI, зависящую от тактовой частоты МК и предделителя.

Если тактовая частота МК велика, может оказаться, что скорость SPI окажется слишком большой для AT86RF211 в режиме передачи, и AT86RF211 не будет успевать передавать данные в эфир. Скорость порта SPI в режиме приема будет всегда совместима с AT86RF211.

Для получения требуемой скорости передачи данных, не накладывающей ограничения на выбор МК по скорости, возможно использование комбинации аппаратной реализации порта SPI для режима приема, имеющего жесткие требования по синхронизации, и аппаратно управляемых вводов-выводов приемопередатчика от таймера (bit banging) для режима передачи.

Также удобно использовать режим аппаратно управляемых вводов-выводов, если МК не имеет периферийных узлов портов UART или SPI. Для реализации такого обмена вывод DATAMSG подсоединяется к любому выводу МК, вывод DATACLK к любому выводу, выполняющему функцию запроса прерывания из внешнего источника. Функция восстановления синхросигнала после сброса обеспечивает появление фронта тактового сигнала в середине получаемого бита данных, по которому инициализируется прерывание.

Для всех вариантов последовательного подключения выводы SDATA, SCK и SLE AT86RF211 подключаются к вводам-выводам общего назначения МК. Если используется экономичный режим питания (standby), вывод WAKEUP должен быть подсоединен к выводу МК с функцией запроса прерывания из внешнего источника.

Отладочный комплект AT86RF211

Отладочный комплект AT86RF211-DKххх107 (рис. 16) предназначен для быстрой и простой разработки системы на базе AT86RF211 и AVR МК 8-бит AT90LS8535. Отладочный комплект содержит два одинаковых модуля. Каждый модуль состоит из базовой платы, имеющей в своем составе AVR МК, ЖКИ, кнопку, переключатель, датчик освещенности и несколько светодиодов, а также дочерней платы РЧ-модуля, состоящей из AT86RF211, соответствующей обвязки и гибкой штыревой антенны, которая может быть отсоединена для подключения тестового оборудования. МК AT90LS8535 поставляется с запрограммированной демо-версией, которая передает между двумя модулями данные об освещенности, полученные с помощью интегрированного АЦП МК. Исходные коды для этой и других программ на языке С поставляются вместе с комплектом.

Отладочный комплект следует заказывать на конкретную частоту: 915 МГц, 868 МГц или 433 МГц. Базовая плата одинакова для всех комплектов, отличаются только дочерние платы РЧ-модуля.

На РЧ-модуле отладочного комплекта имеется ПАВ-фильтр, фильтр первой ПЧ 10,7 МГц и фильтр второй ПЧ 455 кГц. Конструкция модуля обеспечивает узкополосную передачу, высокую избирательность и большую дальность связи. Из-за полосы фильтра второй ПЧ 455 кГц скорость передачи данных ограничена 20 кбит/с.

Для применений, требующих скорости данных более 64 кбит/с и, соответственно, более широкой полосы, следует заменить на плате фильтр второй ПЧ на конденсатор. Отладочный комплект сопровождается необходимой документацией для разработки различных встроенных приложений.

Отдельно поставляются дочерние платы РЧ-модулей для дальней связи со штыревой антенной (рис. 17) и для небольшой дальности связи с печатной антенной (рис. 18).

Дочерние платы совместимы с отладочным комплектом. Gerber-файлы, список компонентов и принципиальные схемы поставляются вместе с дочерними платами.
