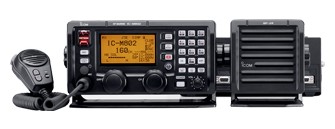

ICOM IC-M802

IC-M802-1









Описание

Морская бортовая радиостанция КВ диапазона

Модель IC-M802 разработана в соответствии с современными стандартами оборудования для морской радиосвязи и пришла на смену популярных моделей IC-M710 и IC-M710RT.

• Большое количество каналов (всего 1355 каналов)
• Большой точечно-матричный ЖКД с подсветкой
• Встроенная система ЦИВ по классу Е МСЭ
• Процессор для преобразования цифровых сигналов
• Пиковая выходная мощность передатчика 150 Вт
• Удобство работы с электронной почтой
• Возможность подключения опционного внешнего антенного согласователя АТ-140
• Возможность подключения GPS приемника, формат ввода/вывода данных NMEA


Большое количество каналов (всего 1355 каналов)

В модели IC-M802 всего 1355 каналов, из них: 160 пользовательских программируемых каналов, 249 дуплексных канала МСЭ с однополосной модуляцией, 72 симплексных канала МСЭ с однополосной модуляцией, 662 дуплексных канала МСЭ с частотной манипуляцией, 160 каналов для электронной почты, 21 симплексный канал МСЭ 4 МГц, 31 симплексный канал МСЭ 8 МГц. Выбрать необходимый канал можно двумя способами: используя селектор каналов или групповой искатель (16 групп пользовательских каналов, 17 групп каналов МСЭ).

Большой точечно-матричный ЖКД с подсветкой

Точечно-матричный буквенно-цифровой ЖКД на лицевой панели радиостанции IC-M802 обеспечивает широкий угол обзора и позволяет быстро считывать информацию при любом освещении. Благодаря возможности настройки одного из 10 уровней яркости подсветки ЖКД (а также полного отключения подсветки) обеспечивается комфортная работа с радиостанцией в ночное время.

Встроенная система ЦИВ по классу Е МСЭ

Радиостанция IC-M802 разработана с учетом последних технологических новшеств в области систем цифрового избирательного вызова (класс Е стандарта МСЭ), что обеспечивает полное соответствие требованиям безопасности для морского радиооборудования. На лицевой панели радиостанции находится кнопка «DISTRESS», защищенная от случайного нажатия прозрачной крышкой. При нажатии данной кнопки автоматически передается сигнал бедствия заранее запрограммированного формата (ЦИВ) с указанием координат судна и времени передачи сигнала бедствия. Настройки для экстренных ситуаций программируются заранее в соответствии с требованиями пользователя. При подключении GPS приемника, на ЖКД отображаются широта, долгота и время (во всемирном или местном формате).

Процессор для преобразования цифровых сигналов

Компрессор речевых сигналов увеличивает мощность НЧ сигнала благодаря процессору преобразования цифровых сигналов. Различные варианты настройки фильтров для узкополосных сигналов для таких режимов работы, как электронная почта, SITOR, частотной манипуляции и прочих. позволяют работать без дополнительных фильтров.

Пиковая выходная мощность передатчика 150 Вт

Цельный литой алюминиевый корпус радиостанции IC-M802 в сочетании с эффективной системой вентиляции гарантируют поддержание нормальной рабочей температуры и обеспечивают стабильную работу радиостанции даже при максимальном уровне выходной мощности 150 Вт. Данная характеристика очень важна при обмене данными, например при работе с электронной почтой.

Удобство работы с электронной почтой

Модель IC-M802 можно настроить на запоминание частоты доступа к каналам КВ электронной почты, режиму работы и настройкам ширины полосы пропускания. Значительно облегчается работа с электронной почтой в море.

Возможность подключения опционного внешнего антенного согласователя АТ-140

Возможно подключение опционного внешнего антенного согласователя АТ-140. При возникновении проблем с настройкой антенны, внешний согласователь автоматически отключается через 15 секунд, а на дисплее загорается индикатор предупреждения.

Прочие характеристики

• Широкий диапазон частот приема (0.5 – 29.9999 МГц)
• Выносная микрогарнитура для дистанционного управления позволяет быстро перейти на необходимый канал
• Разъем для подключения ПК и внешних устройств передачи данных, например модем и т.д. на передней панели основного блока радиостанции
• Формат ввода данных для интерфейса GPS NMEA 0183 версия 2.0 и более поздние версии
• Гнездо для подключения головного телефона на передней панели блока управления

Большой (9 строк по 24 символа) буквенно-цифровой дисплей.

Поддерживает работу с КВ электронной почтой.

Встроенный модуль цифрового вызова(DSC, ITU class E).

Возможность управления работой трансивера с компьютера через последовательный интерфейс RS-232C.

Характеристики



IC-M802

Диапазон частотTx 1.6–2.9999 МГц
4.0–4.9999 МГц
6.0–6.9999 МГц
8.0–8.9999 МГц
12.0–13.9999 МГц
16.0–17.9999 МГц
18.0–19.9999 МГц
22.0–22.9999 МГц
25.0–27.5000 МГц
Rx 0.5–29.9999 МГц
Требуемый источник питания 13.6В DC ±15% (отрицательное заземление)
Размеры (Ш×В×Т)
(без учета выступающих частей)		 Основной модуль:
240×94×238.4 мм;
9.45×3.7×9.39

Контролер:
220×110×84.4 мм;
8.66×4.33×3.32
Вес (приблиз.) Основной модуль:
4.7кг; 10.4lb,

Контролер:
570г; 1.3lb
Потребляемый ток (приблиз.)Передача 30A
Макс. аудио выход 3.0A
ЧувствительностьJ3E, A1A, J2B, F1B
(на 10дБ S/N; 1.8–29.999МГц)		 0.5мкВ
H3E
(на 10дБ S/N; 1.8–3.999МГц)		 3.2мкВ
DSC (J2B)
(на 10дБ S/N; 0.5 –29.999МГц)		 0.5мкВ (на 1% коэффициент ошибок)
СелективностьJ3E, R3E, J2B, A1A 2.4кГц/–6дБ
3.6кГц/–60дБ
Аудио выходная мощность (10% иск./ 4Ом нагр.) 4.0Вт
Выходная мощность (PEP)
(выходная мощность отличается в зависимости от версии)		 150/60/20Вт


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.\

Опции

Сворачиваемая дипольная антенна

AH-710

AH-710



Антенны с согласующим устройством

MN-100

MN-100

 MN-100L

MN-100L



Тюнеры аннтенны

AT-130

AT-130

 AT-140

AT-140

Испытано по IP56 рейтингу.

Экранированные кабели управления

OPC-566

OPC-566

(Используйте для AT-130)		 OPC-1147/N

OPC-1147/N

10м; 32.8ft
(Используйте для AT-140)

Микрофон

HM-135

HM-135



Внешний динамик

SP-24

SP-24



Монтажные крепления

MB-75

MB-75



Удлиннитель

OPC-1106

OPC-1106

5м; 16.4ft

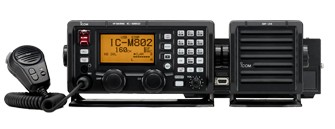

ICOM IC-M802 General version

IC-M802-General-1







Описание

Advanced DSP marine radio with compact remote head

Цифровой Signal Processor

The digital IF filter provides flexible filter settings for narrow bandwidth signals without having to install an optional filter.

Large LCD with dot-matrix characters

The IC-M802 has the capability of up to 24 characters × 9 lines full dot-matrix display. Operating status and setting of information can be seen instantly and clearly.

Built-in 2-tone Alarm function

A 2-tone alarm (2182кГц) signal can be transmitted simply by the push of the 'Alarm' button. A spring loaded cover prevents accidental activation.

Automatic Тюнер антенны, AT-140

The optional AT-140 easily connects to the radio without opening the casing. The tuner through function can be used with the AT-140.

Other features

  • 4×8-inch remote controller and 4×4-inch external speaker
  • Channel and Group dials offer easy channel selection and operation
  • Powerful 150Вт (PEP) output
  • 0.5 to 29.9999МГц wideband receiver
  • DIN and RS-232C connectors for external equipment
  • NMEA 0183 interface included

Характеристики



IC-M802 General version

Диапазон частотTx 1.6–2.9999 МГц
4.0–4.9999 МГц
6.0–6.9999 МГц
8.0–8.9999 МГц
12.0–13.9999 МГц
16.0–17.9999 МГц
18.0–19.9999 МГц
22.0–22.9999 МГц
25.0–27.5000 МГц
Rx 0.5–29.9999 МГц
Требуемый источник питания 13.6В DC ±15% (отрицательное заземление)
Размеры (Ш×В×Т)
(без учета выступающих частей)		 Основной модуль:
240×94×238.4 мм;
9.45×3.7×9.39

Контролер:
220×110×84.4 мм;
8.66×4.33×3.32
Вес (приблиз.) Основной модуль:
4.7кг; 10.4lb,

Контролер:
570г; 1.3lb
Потребляемый ток (приблиз.)Передача 30A
Макс. аудио выход 3.0A
ЧувствительностьJ3E, A1A, J2B, F1B
(на 10дБ S/N; 1.8–29.999МГц)		 0.5мкВ
H3E
(на 10дБ S/N; 1.8–3.999МГц)		 3.2мкВ
СелективностьJ3E, R3E, J2B, A1A 2.4кГц/–6дБ
3.6кГц/–60дБ
Аудио выходная мощность (10% иск./ 4Ом нагр) 4.0Вт
Выходная мощность (PEP)
(выходная мощность отличается в зависимости от версии)		 150/60/20Вт


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Сворачиваемая дипольная антенна

AH-710

AH-710



Антенны с согласующим устройством

MN-100

MN-100

 MN-100L

MN-100L



Тюнеры аннтенны

AT-130

AT-130

 AT-140

AT-140



Экранированные кабели управления

OPC-566

OPC-566

(Используйте для AT-130)		 OPC-1147/N

OPC-1147/N

10м; 32.8ft
(Используйте для AT-140)

Микрофон

HM-135

HM-135



Внешний динамик

SP-24

SP-24



Монтажные крепления

MB-75

MB-75



Удлиннитель

OPC-1106

OPC-1106

5м; 16.4ft

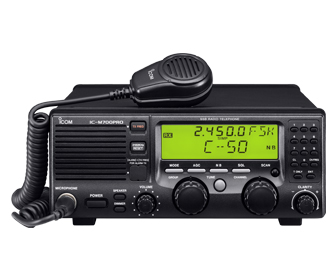

ICOM IC-M700PRO

IC-M700PRO







Описание

Бортовой / базовый морской трансивер IC-M700PRO разработан для решения широкого круга задач радиосвязи. Основные условия применения: обеспечение связью морских береговых и судовых служб голосовой связью, посылка сигнала бедствия на аварийном международном канале, передача цифровых данных в диапазоне частот 1,6 - 29,9999 МГц, прием аварийных сигналов или иных сообщений в диапазоне 0,5-30 МГц.
Радиостанция конструктивно выполнена в соответствии с жесткими требованиями, предъявляемыми к профессиональным морским радиостанциям. Аллюминиевый каркас предохраняет станцию от механических повреждений, а влагозащищенный корпус допускает его установку не только в помещениях. Рабочий диапазон температур и стабильность характеристик соответствуют требованиям Американского военного стандарта MIL STD-810 и международным морским стандартам.
IC-M700PRO имеет 150 каналов памяти и встроенные механизмы защиты от промышленных и импульсных помех, программируемое сканирование. Трансивер может работать в двух основных режимах: VFO - прямой выбор рабочих частот и режим работы с заранее запрограммированными каналами. Все каналы памяти разбиты на 3 банка по 50 каналов, что существенно снижает время выбора требуемой частоты.

При использовании дополнительного антенного тюнера работа становится полностью автоматической во всем диапазоне и не требует участия оператора в согласовании антенны.

В качестве дополнительных устройств станция может быть укомплектована внешними громкоговорителями, герметичной гарнитурой в виде телефонной трубки, дипольными и штыревыми антеннами, CW / FSK - фильтром, 2-тоновым аварийным модулем, сетевым блоком питания и конвертором, преобразующим постоянное напряжение 19-32 в 13,8 В.

Характеристики



IC-M700PRO

Диапазон частотTx 1.6–2.9999 МГц
4.0–4.9999 МГц
6.0–6.9999 МГц
8.0–8.9000 МГц
12.0–13.9999 МГц
16.0–17.9999 МГц
18.0–19.9999 МГц
22.0–22.9999 МГц
25.0–27.5000 МГц
Rx 0.5–29.9999 МГц
Требуемый источник питания 13.6В DC ±15% (отрицательное заземление)
Размеры (Ш×В×Т)
(без учета выступающих частей)		 291.4×116.4×315 мм
11.47×4.58×12.4
Вес (приблиз.) 7.8кг; 17.2 lb
Потребляемый ток (приблиз.)Передача 30A
Макс. аудио выход 2.5A
Чувствительность
(на 10дБ S/N; 1.8–29.999МГц)		J3E, J2B, R3E, A1A
(12дБ SINAD)		 0.35мкВ
H3E 2.2мкВ
СелективностьJ3E, R3E, J2B, A1A 2.3кГц/–6дБ
4.2кГц/–60дБ
Аудио выходная мощность (10% иск./ 4Ом нагр.) 5Вт типичный
Выходная мощность (PEP)
(выходная мощность отличается в зависимости от версии)		 150/60/20Вт (ниже 24МГц)
60/20Вт (выше 24МГц)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Сворачиваемая дипольная антенна

AH-710

AH-710



Антенны с согласующим устройством

MN-100

MN-100

 MN-100L

MN-100L



Тюнеры аннтенны

AT-130

AT-130

 AT-140

AT-140



Экранированный кабель управления

OPC-566

OPC-566

(Используйте для AT-130)

Ручные микрофоны

EM-101

HM-180



CW/RTTY (FSK) Узкополосный фильтр

FL-100

FL-100

CW/RTTY (FSK) Узкополосный фильтр 500Hz/-6дБ



ICOM IC-M710

IC-M710







Описание

Бортовые / базовые морские трансиверы IC-M710

и IC-M710GMDSS предназначены для решения задач морской радиосвязи: связь морских береговых и судовых служб голосовой связью в ПВ / КВ - диапазонов.
Для посылки и приема сигналов бедствия на аварийном международном канале, передача цифровыx данных в соответствие с стандартом ГМССБ (GMDSS).

IC-M710 и IC-M710GMDSS имеют 1136 каналов памяти

и встроенные механизмы защиты от промышленных и импульсных помех, программируемое сканирование. Все каналы памяти распределены по "банкам" (по 160 каналов).
Радиостанция выполнена в соответствии с жесткими требова- ниями, предъявляемыми к профессиональным морским радиостанциям.

Аллюминиевый каркас

предохраняет станцию от механических повреждений, а влагозащищенный корпус допускает его установку не только в помещениях.

Рабочий диапазон температур

и стабильность характеристик соответствуют требованиям Военного стандарта MIL STD 810 и меж- дународным морским стандартам.

Модель IC-710GMDSS может быть оснащена терминалом для приема и передачи цифрового избирательного вызова (ЦИВ).

Трансивер может быть оснащен дополнительным антенным тюнером для автоматической настройки антенны во всем диапазоне, не требуя участия оператора.

В качестве дополнительных устройств, станция может быть укомплектована внешними громкоговорителями, герметичной гарни- турой в виде телефонной трубки, дипольными и штыревыми антеннами, CW / FSK - фильтром, 2-тоновым аварийным модулем, сетевым блоком питания и конвертором, преобразующим постоянное напряжение 19-32 в 13,8 В.


Характеристики



IC-M710

Диапазон частотTx 1.6–2.9999 МГц
4.0–4.9999 МГц
6.0–6.9999 МГц
8.0–8.9999 МГц
12.0–13.9999 МГц
16.0–17.9999 МГц
18.0–19.9999 МГц
22.0–22.9999 МГц
25.0–27.5000 МГц
Rx 0.5–29.9999 МГц
Требуемый источник питания 13.6В DC ±15% (отрицательное заземление)
Размеры (Ш×В×Т)
(без учета выступающих частей)		 291.4×116.4×315 мм;
11.47×4.58×12.4
Вес (приблиз.) 7.8кг; 17.2lb
Потребляемый ток (приблиз.)Передача 30A
Макс. аудио выход 2.5A
Чувствительность
(1.8–29.999МГц)		J3E,J2B,R3E,A1A
(12дБ SINAD)		 0.5мкВ
H3E （10дБ S/N） 3.2мкВ
Аудио выходная мощность (10% иск./ 4Ом нагр.) 4.5Вт
Выходная мощность (PEP)
(выходная мощность отличается в зависимости от версии)		 150/60/20Вт (ниже 24МГц)
60/20Вт (выше 24МГц)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Сворачиваемая дипольная антенна

AH-710

AH-710



Антенны с согласующим устройством

MN-100

MN-100

 MN-100L

MN-100L



Тюнеры аннтенны

AT-130

AT-130

 AT-140

AT-140



Экранированный кабель управления

OPC-566

OPC-566

(Используйте для AT-130)

Ручные микрофоны

EM-101

HM-180



CW/RTTY (FSK) Узкополосный фильтр

FL-100

FL-100

CW/RTTY (FSK) Узкополосный фильтр 500Гц/-6дБ

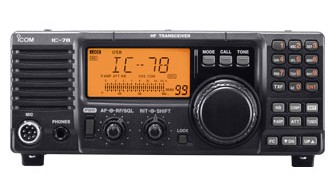

ICOM IC-78

IC-78-1







Описание

IC-78 представляет собой высококлассный КВ трансивер. К его уникальным возможностям относятся 99 каналов памяти, высокое значение коэффициента сигнал/шум, прямой ввод номера канала, опции цифровых видов связи многое, многое другое, что обеспечивает простую эксплуатацию пользователем с любым уровнем квалификации. И все это в компактном и прочном корпусе, который с успехом может быть использован как в стационарной, так и мобильной конфигурации.

Значительный уровень мощности

Трансивер IC-78 обеспечивает до 100 Вт излучаемой мощности, позволяя устанавливать радиосвязь на наиболее дальние расстояния. Цельный литой алюминиевый корпус и большой радиатор выходного каскада позволяет существенно снизить температуру нагревания устройства и обеспечить его стабильную работу при высоких рабочих нагрузках. Установка столь компактного оборудования (240 х 95 х 239 мм) не вызывает никаких затруднений.

Простота эксплуатации

Трансивер снабжен большим ЖК-дисплеем и минимальным набором переключателей и регуляторов. Кнопки на передней панели не имеют вторичных функций – вы можете ввести значение частоты или номера канала непосредственно с 10-кнопочной панели.

99 каналов и восьмисимвольные наименования

99 каналов памяти может быть использовано для хранения необходимых частот приема и передачи, вида излучения, значения полосы фильтра, а также восьмисимольного наименования. Вы можете ввести наименование канала с 10-кнопочной панели. Кроме этого имеется возможность использования одного канала вызова для хранения наиболее часто используемой или наиболее важной частоты. Для чего предусмотрена соответствующая кнопка на передней панели.

Большой громкоговоритель на передней панели

Благодаря громкоговорителю передней панели принимаемый сигнал направлен на оператора, что обеспечивает четкое его восприятие. Вам не нужно больше крутить ручку громкости и пытаться разобрать необходимую информацию.

Высокая стабильность частоты. При установке опционального высокостабильного кварцевого генератора CR-338 стабильность частоты повышается до ±0.5 ppm.

Работа в режиме VFO. Для использования непрерывного спектра частот в трансивере предусмотрена опция работы в режиме VFO (в зависимости от версий). Это позволяет без труда осуществлять поиск необходимых сигналов в пределах необходимого участка частот, например, вещательных станций КВ диапазона.

Прочие функции

  • Подавитель помех импульсного типа с регулировкой уровня подавления.
  • Предусилитель и аттенюатор для обеспечения более комфортного приема слабых и мощных сигналов.
  • Регулятор порога шумоподавителя/ ВЧ усиления приемника с опцией программирования его функций в режиме установок.
  • Встроенный микрофонный компрессор, увеличивающий среднюю мощность сигнала в телефонных режимах.
  •  Встроенный электронный CW ключ
  • Широкий спектр функций сканирования
  • Функция смещения полосы ПЧ для подавления помех
  • Встроенная схема управлению антенными тюнерами различных моделей
  • Ручной микрофон, поставляемый в комплекте.
  • Функция VOX и многое, многое другое

Характеристики



IC-78

Диапазон частотTx 1.6-29.9999 МГц
(Гарантировано : 0.5-29.9999)
Rx 0.03-29.9999 МГц
Требуемый источник питания 13.8В DC ±15% (отрицательное заземление)
Размеры (Ш×В×Т)
(без учета выступающих частей)		 240×95×239 мм
97/16×33/4×913/32 in
Вес (приблиз.) 3.8кг; 8.4lb
Потребляемый ток (приблиз.)Передача 20A
Макс. аудио выход 2.0A
Чувствительность
(на 10дБ S/N; 1.8–29.999МГц)		SSB, CW, RTTY 0.16мкВ
AM 2.0мкВ typ
СелективностьSSB, CW, RTTY 2.1кГц/-6дБ
4.5кГц/-60дБ
AM 6.0кГц/-6дБ
20кГц/-60дБ
Аудио выходная мощность (10% иск./ 4Ом нагр.) 2.0Вт (10% иск / 8Ом нагр)
Выходная мощность (PEP)
(выходная мощность отличается в зависимости от версии)		SSB, CW, RTTY 2-100Вт
AM 2-40Вт


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Антенна

AH-2b

AH-2b

(Используйте для AH-4)

Сворачиваемая дипольная антенна

AH-710

AH-710



Антенны с согласующим устройством

MN-100L

MN-100L

 MN-100

MN-100



Тюнер антенны

AH-4

AH-4

(только для любительских диапазонов)		 AH-130

AT-130

 AH-140

AT-140



Автоматическе антенны

AH-740

AH-740

Покрытие 2.5–30МГц (любительского диапазона). Требуется OPC-2321 .		 AH-5NV

AH-5NV

Стекловолокольный монтажный антенный элемент для использования с AH-740. Покрытие 2.2-30МГц (любительского диапазона) с AH-740

Экранированные кабели управления

OPC-566

OPC-566

(Используйте для AT-130)		 OPC-1147/N

OPC-1147/N

10м; 32.8ft
(Используйте для AT-140)		 OPC-2321

OPC-2321

Кабель управления  для AH-740

Микрофон

HM-36

HM-36



Настольный микрофон

SM-50

SM-50

Динамический микрофон		 SM-30

SM-30

Электретный микрофон		 SM-27

SM-27

Электретный микрофон

Внешние динамики

SP-21

SP-21

 SP-23

SP-23



Ручка для переноски

MB-23

MB-23



CI-V Конвертер

CT-17

CT-17



455kHZ Фильтр

FL-52A: 500Hz/–6дБ

FL-52A: 500Гц/–6дБ
FL-53A: 250Гц/–6дБ
FL-222: 1.8кГц/–6дБ
FL-257: 3.3кГц/–6дБ



DSP Блок

UT-106

UT-106

DSP Блок
Обеспечивает AF способность DSP, такая как шумоподавление и авто функция метки.

Генератор радиочастот HIGH STABILITY CRYSTAL UNIT

CR-338

CR-338

HIGH STABILITY CRYSTAL UNIT
Обеспечивает повышенную стабильность частоты. Стабильность частоты: ±0.5ppm

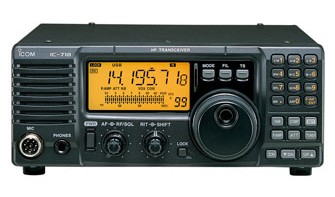

ICOM IC-718

IC-718-1







Описание

Простота эксплуатации

Трансивер снабжен большим ЖК-дисплеем и минимальным набором переключателей и регуляторов. Кнопки на передней панели не имеют вторичных функций – вы можете ввести значение частоты или номера канала непосредственно с 10-кнопочной панели. Функция автоматического изменения шага настройки включается при быстром вращении ручки настройки и упрощает перестройку частоты в широких пределах. Для смены рабочих диапазонов предусмотрена функция стековых регистров диапазона.

Громкоговоритель передней панели

Благодаря громкоговорителю передней панели принимаемый сигнал направлен на оператора, что обеспечивает четкое его восприятие. Вам не нужно больше крутить ручку громкости и пытаться разобрать необходимую информацию.

Опциональные DSP-функции, UT-106

Опциональное DSP устройство позволяет использовать дополнительные функции снижения уровня помех и автоматического режекторного фильтра.

Прочие функции

  • Подавитель помех импульсного типа с регулировкой уровня подавления.
  • Предусилитель и аттенюатор для обеспечения более комфортного приема слабых и мощных сигналов.
  • Регулятор порога шумоподавителя/ ВЧ усиления приемника с опцией программирования его функций в режиме установок.
  • Встроенный микрофонный компрессор, увеличивающий среднюю мощность сигнала в телефонных режимах.
  • Встроенный электронный CW ключ
  • Широкий спектр функций сканирования
  • Функция смещения полосы ПЧ для подавления помех
  • Встроенная схема управлению антенными тюнерами различных моделей
  • Ручной микрофон, поставляемый в комплекте.
  • Функция VOX и многое, многое другое

Характеристики



IC-718

Диапазон частотTx 1.6-29.9999 МГц*
(Гарантировано : 0.5-29.9999)
Rx 0.03-29.9999 МГц
Требуемый источник питания 13.8В DC ±15% (отрицательное заземление)
Размеры (Ш×В×Т)
(без учета выступающих частей)		 240×95×239 мм
9.45×3.74×9.41
Вес (приблиз.) 3.8кг; 8.4lb
Потребляемый ток (приблиз.)Передача 20A
Макс. аудио выход 2.0A
Чувствительность
(на 10дБ S/N; 1.8–29.999МГц)		SSB, CW, RTTY 0.16мкВ
AM 2.0мкВ typ
СелективностьSSB, CW, RTTY 2.1кГц/-6дБ
4.5кГц/-60дБ
AM 6.0кГц/-6дБ
20кГц/-60дБ
Аудио выходная мощность (10% иск./ 4Ом нагр.) 2.0Вт (10% иск. / 8Ом нагр)
Выходная мощность (PEP)
(выходная мощность отличается в зависимости от версии)		SSB, CW, RTTY 2-100Вт
AM 2-40Вт

*IC-718 : Ограничение может быть применено в зависимости от версии.

Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Ручные микрофоны

HM-36

HM-36





Настольный микрофон

SM-50

SM-50

Динамический микрофон		 SM-30

SM-30

Электретный микрофон		 SM-27

SM-27

Электретный микрофон

Внешние динамики

SP-21

SP-21

 SP-23

SP-23



Антенна

AH-2b

AH-2b

Покрытие 7-54МГц.





Тюнеры аннтенны

AH-4

AH-4

Соответствует 3.5-54МГц диапазону.		 AT-180

AT-180





Сворачиваемая дипольная антенна

AH-710

AH-710







Автоматическе антенны

AH-740

AH-740

Покрытие 2.5–30МГц (любительского диапазона). Требуется OPC-2321 .		 AH-5NV

AH-5NV

Стекловолокольный монтажный антенный элемент для использования с AH-740. Покрытие 2.2-30МГц (любительского диапазона) с AH-740.

Фильтры

FL-52A

FL-52A

 FL-53A

FL-53A

 FL-222

FL-222

 FL-257

FL-257

Генератор радиочастот HIGH STABILITY CRYSTAL UNIT

CR-338

CR-338

Стабильность частоты: ±0.5ppm







DSP Блок

UT-106

UT-106

(Установлен в зависимости от версии)







CI-V Конвертер

CT-17

CT-17







Линейный усилитель

IC-PW1/EURO

IC-PW1/EURO

(Используйте для OPC-599)







Ручка для переноски

MB-23

MB-23







Кабель адаптера

OPC-599

OPC-599

13-pin ACC сокет к 7-, 8-pin ACC сокету

OPC-2321

OPC-2321

Кабель для AH-740





Кабели постоянного тока

OPC-025A

OPC-025A



Служба связи в органах внутренних дел МВД СССР и России
История организации, становления и развития службы связи в органах внутренних дел (милиции) МВД СССР и Российской Федерации
Вплоть до августа 1999 г. службы связи в системе МВД РФ как бы не существовало. В календаре памятных дат Министерства внутренних дел России не была обозначена дата создания службы связи в органах внутренних дел.
История МВД СССР и России с момента образования до наших дней подробно описана в серии лекций для сотрудников ОВД ("НКВД-МВД Российской Федерации", "Милиция Российской Федерации"). Но и в этих лекциях нет ни слова о службе связи несмотря на ее заслуги.
В лекции кандидата юридических наук А.И. Миронова "Научно-техническая и криминально - техническая служба МВД России" отмечено, что "в 1964 г. Министерство охраны общественного порядка РСФСР издает приказ об организации в органах внутренних дел республик оперативно-технических аппаратов. Отделения оперативной техники и связи были объединены с научно-техническими подразделениями в самостоятельные единые оперативно-технические отделы и отделения" (так называемые ОТО). Совместная работа в ОТО криминалистов и связистов продолжалась, ни много ни мало, 17 лет - вплоть до 1981 г.
Хочется рассказать о работе службы связи в органах внутренних дел до 1964 г., в период с 1964 по 1981 г. и после 1981 г.

Служба связи до 1964 г.
Немного истории. На основании ряда исторических документов установлено, что во время Великой Отечественной войны, а также в первые послевоенные годы органы НКВД и НКГБ неоднократно объединялись и разъединялись. В то время началось строительство автоматических телефонных станций (АТС) как непосредственно в аппарате МВД СССР, так и в органах внутренних дел столиц союзных республик, краевых и областных центрах. Например, в Челябинской области на момент образования Комитета Государственной безопасности (январь 1954 г.) и Министерства внутренних дел РСФСР (апрель 1955 г.) находилась в эксплуатации единственная АТС, размещенная на рабочих площадях УВД. Впоследствии КГБ, а кое-где и УВД построили свои станции. В первых АТС использовалась система машинного привода. Чуть позже появились АТС декадно-шаговой системы типа УАТС-49 с увеличенной емкостью станции. С годами емкость АТС наращивалась.
Быстрый рост потребностей народного хозяйства СССР в передаче различных видов сообщений требовал постоянного развития и совершенствования средств связи. Особенно большое значение приобретают средства связи в период научно-технической революции, когда значительно возрастает объем передаваемой информации.
Развитие радиосвязи в различных отраслях народного хозяйства СССР началось в 40-х годах ХХ в. и получило свое продолжение во второй половине 50-х годов. Сейчас трудно найти предприятие, организацию или службу, где не применяются средства подвижной радиосвязи.

Первые поколения радиостанций
До 1957 г. радиосвязь в ОВД (милиции) отсутствовала.
В 1957-1960 гг. для более широкого применения в различных отраслях народного хозяйства СССР, в том числе и в органах внутренних дел, по заданию правительства на базе войсковых радиостанций Р-105 (Р-109) были разработаны ультракоротковолновые (УКВ) радиостанции (РС) первого поколения. В 1957-1958 гг. в ОВД поступили абонентские радиостанции (АРС), которые обеспечивали связь подвижных объектов с центральной радиостанцией (ЦРС).
В начале 60-х годов Управление электротехнической и приборостроительной промышленности СССР начало выпускать и поставлять в ОВД ультракоротковолновые радиостанции второго поколения типа "МАРС" (стационарные, мобильные) и "УРАН" (переносные).
В это же время был организован методический центр для ознакомления сотрудников подразделений с краткими техническими характеристиками радиостанций первого и второго поколений.

Центральная радиостанция
УКВ с частотной модуляцией. Предназначалась для служебной связи с радиостанциями типа АРС. Конструктивно выполнена в виде стойки.
- Питание - от электросети напряжением 220 В.
- Антенна типа "штырь" длиной 1,8 м с соединительным кабелем длиной 35 м.
- Выходная мощность передатчика - 40 Вт.
- Габариты - 1070х575х200 мм.
- Масса - 100 кг.

Автомобильная УКВ-радиостанция
Радиостанция типа АРС выпускалась Воронежским радиозаводом в двух вариантах: АРС-1 и АРС-2.
Автомобильная УКВ-радиостанция с частотной модуляцией и механическим полудуплексом предназначена для служебной связи экипажа автомашины с центральным диспетчерским пунктом (дежурной частью подразделения), оборудованным радиостанцией типа ЦРС. Радиостанция выполнялась на радиолампах типа 12Ж 1Л, ГУ-32.
АРС в комплекте с ЦРС обеспечивала беспоисковую и бесподстроечную симплексную связь на одной частоте в любое время года и суток; в условиях крупного города - в радиусе 25-30 км, на стоянке и в движении.
Радиостанции выполнялись для установки в автомобилях ЗИС-110, ЗИМ, "Победа".
Блок приемопередатчика на легковых автомашинах размещался в багажнике, на грузовых - в кузове.
- Питание - от аккумулятора автомашины напряжением 12,6 В.
- Антенна типа "штырь" длиной 1,8 м, устанавливалась на крыше автомобиля.
- Выходная мощность передатчика - 8 Вт.
- Диапазон рабочих температур от - 40 до + 500 С.
Радиостанциями оснащались в первую очередь автомашины дежурных частей ОВД, ГАИ, патрульно-постовой службы, медицинских вытрезвителей.
Пока радиостанций было немного, работа в эфире велась без задержки. Однако в процессе оснащения подразделений РС количество абонентов радиосети росло. А поскольку радиостанция располагала одной фиксированной частотой, на которой велись все переговоры в сети, возникли определенные трудности. В связи с этим в начале 60-х годов Управление электротехнической и приборостроительной промышленности СССР начало выпускать, а МВД поставлять для органов внутренних дел ультракоротковолновые трехканальные радиостанции 2-го поколения типа "МАРС".
Изготавливались они Оршанским приборостроительным заводом "Красный Октябрь" Белорусской ССР и по тактико-техническим характеристикам намного превосходили АРС.

Радиостанции "МАРС" выполнялись на экономичных миниатюрных пальчиковых радиолампах - 1Ж24Б, 1Ж29Б.
Комплекс радиостанций типа "МАРС" предназначался для служебной связи в различных отраслях народного хозяйства, в том числе и в органах внутренних дел. Радиостанция 43Р3 -стационарная (центральная), радиостанция 28Р3 - для размещения на автомашинах, а 30Р3 - на мотоциклах.
Данные РС позволяли устанавливать симплексную бесподстроечную и беспоисковую связь. Разнос частот между каналами составлял 75 КГц. Дальность действия зависела от места и высоты установки стационарной антенны и расположения автомашины. В городских условиях обеспечивалась связь в радиусе 15-20 км.
На местах связистами была проведена большая работа по переоснащению автомашин новыми мобильными радиостанциями, а дежурных частей - стационарными.
Во второй половине 60-х годов появилась одна из первых переносных РС - УКВ-радиостанция 27Р1 "УРАН" с кварцевой стабилизацией частоты.
Эта радиостанция позволяла устанавливать связь с однотипными РС и радиостанциями типа "МАРС" на расстоянии не менее 2 км.
Вес действующего комплекта - не более 3,8 кг.
Габариты - 210 х 110 х 180 мм.
После оснащения ДЧ радиостанциями поток информации от дежурных нарядов увеличился, сократилось время ее прохождения, что позволило повысить раскрываемость преступлений "по горячим следам".
В органах внутренних дел союзных республик, краев, областных УВД, кроме АТС, появились и радиостанции. Требовалась их установка, обслуживание и ремонт, а также обучение личного состава правилам эксплуатации, радиообмена и т. д.
Встал вопрос о создании подразделений по ремонту и обслуживанию радиостанций. В январе 1962 г. был подписан приказ МВД "Об организации кустовых ремонтных мастерских связи".
Мастерские связи в системе МВД были организованы как в Министерстве обороны (по военным округам): в городах, где находились Управления материально-технического и военного снабжения (в Москве, Ленинграде, Ростове-на-Дону, Куйбышеве, Свердловске, Новосибирске и др.).
ак, УВД Челябинска обеспечивалось Уральским округом. Неисправные радиостанции направлялись в Свердловское УВД, что значительно затягивало сроки ремонта. Министерство внутренних дел быстро отреагировало на сложившуюся ситуацию.

Создание подразделений связи
10 апреля 1962 г. вышел приказ МВД РСФСР "О создании отделов, отделений, групп опертехники и связи (ООТиС) в МВД автономных республик, УВД (край-, облисполкомов).
Численность штатов подразделений была минимальной (10-12 человек). В их состав входили вольнонаемные и аттестованные сотрудники, в основном техники связи для обслуживания АТС и электромеханики по обслуживанию радиосредств. До создания ООТиС, личный состав по штатному расписанию числился за хозяйственными службами (мастерскими по ремонту автотранспорта) ХОЗО.
Связь в системе МВД является основным средством, обеспечивающим постоянное управление органами внутренних дел. Схема ее организации обусловлена структурой ОВД, характером выполняемых ими задач и необходимостью взаимодействия при проведении оперативно-розыскных и других мероприятий. Служба связи в органах внутренних дел (милиции) самая молодая из всех служб, хотя существует уже давно.
Система связи МВД РФ включает узлы связи МВД, ГУВД, УВД краев и областей Российской Федерации, УВДТ и подчиненных органов внутренних дел, объединенных с помощью соответствующих каналов и аппаратуры в сети передачи данных, телефонной, телеграфной и радиосвязи.
Дополнением к существующим видам проводной и радиосвязи является телеграфная связь.

Телеграфная связь
К техническим средствам телеграфной связи относятся телеграфные аппараты, приставки автоматизации телеграфной сети (эмуляторы телетайпа) и телеграфные станции.
15 февраля 1963 г. вышел приказ МВД РСФСР "Об организации буквопечатающей телеграфной связи в органах охраны общественного порядка". В крупных городах органы внутренних дел начали строить собственные телеграфные сети, без захода на центральный телеграф Министерства связи.
До 1963 г. ОВД арендовали телеграфную аппаратуру и линии связи, собственной телеграфной сети у них не было. В те годы использовались буквопечатающие стартстопные телеграфные аппараты: ленточные (СТ-35, СТ-2М, СТА, СТА-2М) и рулонные (РТА-50-2, РТА-60, РТА-80, РТА-7Б, и Т-5 (Т-63))1. Применялись автоматические телеграфные координатные станции типа АТК-20У, устанавливаемые при дежурных частях управлений для организации автономных внутриведомственных телеграфных сетей с возможностью выхода на общегосударственную сеть абонентского телеграфа. Такие телеграфные сети имели ГУВД Свердловской, Пермской и ряда других областей. В ГУВД Челябинской области эта сеть была развернута до 1996 г.

Объединение служб связи и криминалистики
Средства проводной, радио- и телеграфной связи недостаточно использовались в оперативных мероприятиях ОВД. В связи с этим вышел приказ от 28 января 1964 г. "О мерах по дальнейшему использованию оперативно-технических средств и научных методов в работе МООП РСФСР".
На тот момент существовали две самостоятельные службы: связи и криминалистики.
Для объединения инженерно-технического и экспертно-криминалистического персонала Министерство внутренних дел издало приказ от 10 июля 1964 г. "Об организации оперативно-технических аппаратов органов МООП РСФСР".
На местах приказ был выполнен, но подходы были разные. В краях и областях на должностях начальников подразделений были или связисты, или криминалисты. В некоторых УВД эти службы по-прежнему работали отдельно.
Практика показала, что решение об объединении связистов и криминалистов не было удачным. Тем не менее, совместное нахождение двух разных по своей специфике служб продолжалось 17 лет, вплоть до 1981 г.

Служба связи в период с 1964 по 1981 г.
Работа инженерно-технического персонала состоит в том, чтобы максимально использовать технические возможности используемой аппаратуры: качество звучания, дальность связи, продолжительность срока эксплуатации.
Дополнительная модернизация, изготовление электронных приставок, если нужно, строительство сооружений - все эти мероприятия направлены на улучшение связи.
По заданию Министерства радиоэлектронной промышленности СССР Оперативно-техническое управление совместно с конструкторским бюро завода "Красный Октябрь" освоило выпуск новой модификации радиостанции для ОВД. На смену радиостанциям типа "МАРС" в конце 60-х годов - начале 70-х годов пришли радиостанции типа "ПАЛЬМА" (56Р1-56Р4, 57Р1-57Р4). Они также были трехканальными и обеспечивали симплексную беспоисковую и бесподстроечную связь. Однако разнос частот между каналами составлял уже 50 КГц.
Чтобы выпускаемые радиостанции отвечали требованиям ГОСТ, Министерство внутренних дел имело своего военного представителя по приемке аппаратуры на заводе-изготовителе.
По назначению радиостанции для ОВД делились на несколько групп:
- стационарные, сетевые, центральные - 56Р1, 56Р2;
- центральные с дистанционным управлением (от 1 до 3 км) - 56Р3, 56Р4;
- мобильные (для установки на автомобилях - 57Р1, на мотоциклах - 57Р4).
При получении центральных радиостанций типа "ПАЛЬМА" (56Р3, 56Р4) с дистанционным управлением перед инженерным составом на местах встал вопрос о максимальном использовании их тактико-технических характеристик. Необходимо было отыскать в городе, районе высотные точки и здания. Если они отсутствовали, то строились антенно-мачтовые сооружения высотой не менее 30 м. В тот период УВД Челябинской области было построено много антенно-мачтовых сооружений, особенно в сельской местности. В ряде городов излучатели ставились на телевышках. При этом радиус действия радиостанций увеличивался в два, а то и в три раза, дальность действия достигала 70 км (УВД Челябинской области).

Применение радиостанций "ПАЛЬМА"
Стационарные радиостанции серии "ПАЛЬМА" устанавливались на узлах связи дежурных частей министерств, управлений, городских и районных отделов внутренних дел, дежурных частей ГАИ, ИТУ и др.
Радиостанции дежурных служб применялись главным образом для управления подвижными силами патрульно-постовой службы, для связи с оперативными группами и подвижными милицейскими группами в зонах, обслуживаемых конкретным органом, а также для связи с соседними ОВД при проведении мероприятий по охране общественного порядка, предупреждению, раскрытию преступлений и розыску преступников.
Во второй половине 70-х годов Оршанский радиозавод усовершенствовал тактико-технические и схемные решения и наряду с выпуском радиостанций типа "ПАЛЬМА" наладил производство модернизированных РС "ПАЛЬМА-П", а позднее - "ПАЛЬМА-ПМ". В то же время электронная промышленность работала по заданию МВД над созданием носимых радиостанций.
На смену устаревшим поступили более совершенные в техническом плане переносные УКВ-радиостанции для совместной работы с РС "ПАЛЬМА".
Днепропетровским радиозаводом выпускались носимые радиостанции 61Р1 "ТЮЛЬПАН", 62Р1 "ЧАЙКА" и портативная радиостанция 70 РТП "ДНЕПР".
В органах внутренних дел носимые радиостанции использовались для обеспечения радиосвязью оперативных и поисковых групп, пеших патрулей и постов, оперативных работников при проведении отдельных оперативно-розыскных мероприятий, а также сотрудников ОВД, охраняющих общественный порядок при проведении массовых мероприятий, и т. д.
Развитие электронной техники, появление новых материалов, успехи полупроводниковой и интегральной технологий позволили в начале 70-х годов приступить к созданию радиостанций третьего поколения. На проходившей в Москве Международной выставке "СВЯЗЬ-75" демонстрировались первые образцы этих РС, в том числе возимые УКВ-радиостанции типа "МАЯК", комплекс КВ-радиостанций "АНГАРА".
До 1980 г. на подразделения связи была возложена задача по организации и эксплуатации охранно-предупредительной сигнализации при дежурных частях подразделений милиции, КПЗ (ИВС). С этой целью использовалась аппаратура "ГРАФИТ", "КОМАР-СИГНАЛ" от 5 до 15…20 лучей, "РУБИН" и др.
19 июля 1980 г. в Москве открылись XXII летние Олимпийские игры. Вся страна готовилась к этому событию. Большая доля ответственности легла и на Министерство внутренних дел по обеспечению охраны общественного порядка. Много сил и средств было выделено в помощь московской милиции, были привлечены разные службы органов внутренних дел МВД СССР, в том числе и служба связи. К этому времени большая часть милиции была оснащена радиостанциями типа "ВИОЛА", были развернуты узлы связи, установлены стационарные РС, весь автотранспорт был оснащен мобильными, а пешие патрули - носимыми радиостанциями.
По итогам игр мероприятия по охране общественного порядка, проведенные МВД, были отмечены правительством СССР и заслужили высшую оценку. Многие сотрудники были награждены орденами и медалями СССР. Немалую роль в обеспечении безопасности во время проведения Олимпийских игр сыграли связисты МВД.

Служба связи после 1981 г.
В сентябре 1981 г. на основании приказа МВД СССР произошло разделение служб связи и криминалистики на Управление связи (УС) и Экспертно-криминалистическое управление (ЭКУ) МВД СССР. Соответствующее разделение подразделений последовало в МВД, УВД союзных республик, краев и областей, где были созданы управления, отделы, отделения связи, существовавшие до 1991 г.
В 1984 г. Научно-исследовательский институт специальной техники МВД СССР (ныне - Государственное учреждение НПО "Спецтехника и связь" МВД РФ) выпустил брошюру "Рекомендации по применению в органах внутренних дел аппаратуры многоканальной системы УКВ-радиосвязи "ВИОЛА". Во введении говорится: "Для современного периода характерно углубление специализации звеньев государственного управления, усложнение взаимосвязей между ними, что вызывает необходимость совершенствования техники связи, структур радиосетей. В органах внутренних дел этот процесс, кроме того, определяется повышением требований к оперативности деятельности подразделений и эффективности управления силами и средствами при решении повседневных задач и проведении крупных мероприятий”.
В 1976 г. Совет Министров СССР принял постановление о разработке системы многоканальной УКВ-радиосвязи для органов внутренних дел, в соответствии с которым была создана и выпускалась аппаратура системы "ВИОЛА".
Ранее в подразделения в основном поставлялись носимые радиостанции "СИРЕНА", "ДНЕПР", абонентские трехканальные радиостанции "ПАЛЬМА". МВД СССР располагало 40 каналами в выделенных ему частотных диапазонах. В качестве центральных радиостанций дежурных использовались также РС "ПАЛЬМА", технические и тактические возможности которых в последние годы уже не отвечали современным требованиям. Малоканальность этих радиостанций приводила к необходимости установки их в больших количествах. Например, для обеспечения взаимодействия подразделений в УВД крупных городов устанавливалось более 10 радиостанций различного частотного исполнения. Дистанционное управление осуществлялось по телефонным соединительным линиям на расстоянии до 2 км, что не всегда обеспечивало возможность выноса приемопередатчика на высотные объекты. Мощность радиостанций "ПАЛЬМА" составляла 8 Вт, что также было недостаточно для обеспечения надежной связи на обслуживаемой территории.
Для проверки возможностей организации связи и взаимодействия органов внутренних дел с помощью системы "ВИОЛА" в УВД Горьковского облисполкома был организован опытный район. Здесь проводились испытания по организации различных вариантов каналов связи, анализировались и обобщались данные по ее оперативности, дальности и качеству. Работа по организации и проведению опытной эксплуатации аппаратуры была проведена сотрудниками Отдела связи УВД, Научно-исследовательского института специальной техники и Управления связи и специальной техники МВД СССР.
Можно сказать, что радиостанции типа "ВИОЛА" были, на тот период, революционным решением оперативных задач в ОВД.

"ВИОЛА" - УКВ-радиостанция с частотной модуляцией, сорокаканальная, с разносом частот между соседними каналами 25 кГц.
В зависимости от объекта установки изготавливались следующие типы абонентских радиостанций "ВИОЛА":
"ВИОЛА-АА" - для установки в салонах легковых автомобилей;
"ВИОЛА-АМ" - на двухколесных мотоциклах;
"ВИОЛА-АП" - на пожарных машинах;
"ВИОЛА-АС" - в помещениях;
"ВИОЛА-Н" - носимая четырехканальная.
Оснащение подразделений ОВД этой аппаратурой началось в 1980 г. Для построения радиосетей был использован частотный диапазон А, из 40 каналов которого задействовались 38. Радиосети подразделений были организованы с учетом тактико-технических возможностей аппаратуры, задач, стоящих перед городскими и районными отделами, а также в соответствии с их структурой и географическим положением.
Позже отечественная промышленность выпускала и поставляла в органы внутренних дел радиостанции "МАЯК" (стационарные - 16Р22С-1 и мобильные - 16Р22В-1), а также носимые - "ТРАНСПОРТ-Н" (11Р32-Н).
В 1993 г. Новосибирское акционерное общество "Электросигнал" наладило выпуск радиостанций типа "СИГНАЛ" (стационарных - "Сигнал - 201АС", возимых - "Сигнал - 201А" и носимых - "Сигнал - 402").
В ноябре 1989 г. вышел Приказ МВД СССР "Об утверждении Наставления по организации связи и технической эксплуатации техники связи органов внутренних дел", регламентирующий деятельность должностных лиц технических подразделений органов внутренних дел.
Подразделения ОВД до настоящего времени руководствуются данным Наставлением, где четко расписаны должностные обязанности, схемы организации различных видов связи (радио-, радиорелейная, проводная, оповещения и персонального вызова), испытания вводимого в эксплуатацию оборудования и сетей связи, регламенты технического обслуживания и т.д.
Несколько слов об узлах связи. "Узел связи дежурной части органа внутренних дел или отдельного подразделения есть часть организационно-технической структуры дежурной части и предназначен для обеспечения связью МВД, ГУВД, УВД, УВДТ, горрайлиноргана, отдельного подразделения".
В состав технических средств узла связи дежурной части входят:
- пульт (станция, коммутатор) оперативной связи;
- специальные линии "01" и "02";
- ОВЧ- и ВЧ-радиостанции, радиорелейные станции;
- телеграфные аппараты;
- соединительные линии с городскими и ведомственными телефонными станциями;
- прямые телефонные линии;
- телефонные аппараты (собственной АТС, других ведомств);
- аппаратура магнитной записи;
- аппаратура оповещения личного состава и другие средства связи.
Также в деятельности органов внутренних дел при проведении массовых мероприятий широко использовались подвижные узлы связи.

От радиостанций АРС до транкинговых систем
Заканчивая рассказ об УКВ-радиостанциях, сошлюсь на Методическое пособие "Системы связи, автоматизации и защиты информации органов внутренних дел", изданное Управлением связи и автоматизации Главного штаба МВД РФ в 1997 г.
В свое время комплексные радиосети сыграли решающую роль в обеспечении подразделений оперативной радиосвязью. Сейчас старые радиостанции не в полной мере отвечают современным требованиям, имеют много недостатков. Новым направлением совершенствования организации радиосвязи подразделений милиции является внедрение систем многостанционного доступа, так называемых транкинговых систем радиотелефонной связи.
Таким образом, службой радиосвязи в подразделениях ОВД пройден путь от одноканальной радиостанции типа АРС до многоканальных систем доступа в наши дни.

Коротковолновая (КВ) радиосвязь.
Радиостанции для связи на большие расстояния
Кроме УКВ-связи, в органах внутренних дел применяется и КВ-радиосвязь.
Учитывая характер распространения коротких волн, КВ-радиостанции могут обеспечить связь на расстоянии до 600 км. В основном такие РС применялись на Крайнем севере, Дальнем Востоке и в Сибири. Постоянный контроль обстановки в этих районах, оказание своевременной помощи, оперативное руководство подразделениями ОВД - выполнение этих задач на дальних расстояниях могла обеспечить радиотелефонная связь через коротковолновые радиостанции.
Необходимость поставки оговаривались потребителем при заказе КВ-радиостанции выпускались разных модификаций: первого поколения - РСО-30 "Полоса", второго поколения - 28 РТ-50-2-ОМ "Полоса-2" и третьего поколения - 2Р20 "Ангара-1".
Следует отметить, что при создании каждого нового поколения радиостанций приходилось решать сложные противоречивые задачи: улучшать экономические параметры, расширять функции и эксплуатационные возможности станции и, кроме того, уменьшать массу, габариты, повышать надежность, снижать трудоемкость производства.

Радиорелейная связь
Радиорелейная связь в органах внутренних дел применялась не везде. В зависимости от обстановки радиорелейные станции (РРС) предназначались в основном для организации оперативной связи вышестоящего подразделения с подчиненным, в котором отсутствуют проводные (кабельные) линии связи Министерства связи.
Временное развертывание радиорелейной станции в труднодоступной местности (пункте) могло быть вызвано необходимостью иметь телефонную связь.
В зависимости от станции работа происходила в метровом или дециметровом диапазоне, в условиях прямой видимости между станциями. При соблюдении этих требований РРС обеспечивала дальность связи не менее 45 км на одном интервале и до 120 км с применением двух промежуточных станций.
В конце 60-х - начале 70-х годов в исправительно-трудовых учреждениях (ИТУ-УИН), а также по линии гражданской обороны в основном использовались радиорелейные станции типа РРС-1М, Р-401СМ, Р-405. Для временного развертывания аппаратура РРС (Р-405) размещалась в специальном кузове, установленном на шасси автомобиля типа ГАЗ-66. Радиорелейную связь применяли УВД Челябинской, Свердловской, Пермской и ряда других областей.

Проводная связь
Проводная связь основывалась на аппаратуре отечественного производства и использовалась во всех подразделениях и службах МВД .
Проводная связь МВД России включает телефонные и телеграфные сети территориальных органов, оперативной связи дежурных частей ОВД, сети передачи данных, которые базируются на арендованных у Министерства связи магистральных каналах связи, а также используют возможности ведомственных сетей.
Единая техническая политика, обеспечивающая построение всех систем и сетей связи в направлении их дальнейшего развития, осуществляется в МВД РФ службой связи. Организационно-методическое руководство развитием и совершенствованием систем связи в МВД, ГУВД, УВД страны осуществляется подразделениями связи данных органов внутренних дел.
Организационно-техническое единство систем связи МВД РФ и подчиненных подразделений ОВД с общегосударственными и ведомственными сетями достигается максимальным использованием единых средств связи. Технические средства должны удовлетворять требованиям государственных стандартов с соблюдением норм и правил, принятых для единой автоматизированной системы связи (ЕАСС) России. На этой основе обеспечивается сопряжение систем и сетей ведомственной связи органов внутренних дел с ЕАСС, а также использование в системе связи МВД РФ каналов и технических средств связи, предоставляемых в аренду на договорной основе Министерством связи РФ и другими ведомствами.
Система связи МВД РФ включает узлы связи МВД, ГУВД, УВД краев, областей Российской Федерации, УВДТ и подчиненных органов внутренних дел, объединенных с помощью соответствующих каналов и аппаратуры в сети передачи данных, телефонной, телеграфной и радиосвязи.
В настоящее время органы внутренних дел имеют на вооружении более 1,5 тыс. АТС различных типов, около 8 тыс. станций (пультов) оперативной связи, более 5 тыс. абонентских телеграфных установок, более 3 тыс. факсимильных аппаратов.
Основной вид проводной связи, использующийся ОВД, как отмечено в Методическом пособии "Системы связи, автоматизации и защиты информации органов внутренних дел", -коммутационная аппаратура производства 70-80-х годов (ПОС-90, СОС-30М, СПС-10/20, АТСК-100/2000, АТС КЭ "КВАНТ").
Для приема и коммутации арендованных телефонных каналов связи широко использовались ручные коммутаторы М-60, П-193, П-194, П-206, П-209, которые будут применяться и в дальнейшем благодаря простоте их обслуживания и надежности в установлении соединений.
Начато производство электронной аппаратуры телефонной оперативной связи с пультами дежурного (ЭАТС-ОС/А) для сетей оперативной связи МВД России взамен станций СОС-30М, СПС-10/20 и других аналогичных.
Ведутся работы по созданию на новой элементной базе устройства определения номера вызывающего абонента для дежурных частей и оперативных служб.

Внебюджетные подразделения связи
Органы МВД располагают значительным количеством средств проводной и радиосвязи, звукоусилительной техники и средств сигнализации, которое из года в год увеличивается. При этом первостепенное значение имеет правильное содержание, эксплуатация и ремонт средств связи и сигнализации.
В связи с этим Приказом МВД СССР от 11 апреля 1969 г. № 174 были организованы участки по ремонту средств связи в составе авторемонтных мастерских, содержащихся за счет специальных (внебюджетных) средств. Расходы по содержанию участков производились за счет и в приделах ассигнований, выделяемых на эксплуатацию средств связи и специальной техники.
Но обстановка в то время складывалась так, что некоторые мастерские были образованы раньше. Например, в УВД Краснодарского, Горьковского, Пермского, Тульского, Волгоградского, Челябинского, Свердловского крайоблисполкомов, МВД Латвийской ССР участки по ремонту средств УКВ-радиосвязи в составе внебюджетных авторемонтных мастерских были организованы еще в 1966-1967 гг. В МВД Украинской ССР были созданы хозрасчетные мастерские связи.
Для контроля за численностью работников связи в сентябре 1971 г. вышел Приказ МВД СССР "Об объявлении штатных нормативов численного персонала по обслуживанию средств связи и сигнализации УВД".
В сентябре 1987 г. приказом МВД СССР участки были преобразованы в мастерские по ремонту средств связи и специальной техники (они существуют по настоящее время).
Как было сказано ранее, в сентябре 1981 г. произошло разъединение служб связи и криминалистики на самостоятельные подразделения. Служба связи стала именоваться Отделом связи.
С 1991 по 1996 г. служба связи на местах реорганизовывалась в зависимости от штатного состава и именовалась Отделом (подотделом) связи службы тылового обеспечения, Техническим отделом.
В 1996 г. на основании приказа МВД России Технический отдел был реорганизован в Отдел связи, спецтехники и автоматизации (ОССА) и выведен из состава подразделения тыла. Служба связи вошла в состав штаба МВД, ГУВД, УВД.
В 1998 г. Управление связи спецтехники и связи и Научно-исследовательский институт спецтехники были реорганизованы в Государственное учреждение Научно-производственное объединение "Специальная техника и связь" МВД России.
В январе 2000 г. приказом МВД России было создано Техническое управление Министерства внутренних дел Российской Федерации (ТУ МВД России).
Приказом МВД России от 7 августа 2001 г. название службы связи было заменено на Управление связи и автоматизации МВД России.
Приказом МВД России от 6 сентября 2001 г. название службы связи вновь было изменено - теперь это Управление связи и автоматизации Службы тыла МВД России.

10 декабря - День создания службы связи.
До августа 1999 г. связисты органов внутренних дел МВД отмечали свой профессиональный праздник 7 мая, в День радио. Это праздник работников всех отраслей связи страны. День радио был установлен в 1945 г. постановлением Совета Народных Комиссаров СССР в ознаменование 50-летия изобретения радио в 1895 г. нашим соотечественником А.С. Поповым.
Однако для обеспечения преемственности и сохранения исторических традиций в деятельности службы связи МВД, а также распространения передового опыта 9 августа 1999 г. был подписан Приказ МВД РФ № 590 "Об объявлении Дня создания службы связи в МВД".
Точкой отсчета стало 10 декабря 1949 г., когда министром внутренних дел Союза ССР был подписан приказ № 785 "Об организации комиссии по приемке станционных сооружений автоматической телефонной станции МВД СССР", который стал отправным пунктом в создании и организации деятельности службы связи в Министерстве.
"За 50 лет служба связи МВД прошла непростой путь своего становления и развития, начиная от разрозненных по отдельным подразделениям групп до Центрального узла оперативной связи МВД России, а в последующем Главного центра специальной и оперативной связи МВД России, оснащенного современными средствами связи, электронно-вычислительной техникой и представляющего собой многофункциональную структуру, обеспечивающую подразделения МВД, ГУВД, УВД субъектов Российской Федерации, УВДТ, РУБОП различными видами связи и вносящую достойный вклад в дело обеспечения правопорядка и борьбы с преступностью…". В приказной части определено: "Считать 10 декабря 1949 г. Днем создания службы связи в Министерстве внутренних дел".
Концерн Алекс
