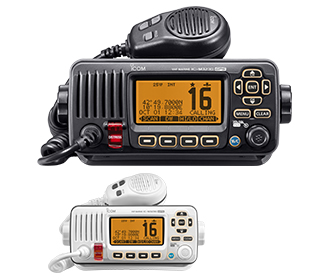

ICOM IC-M323, IC-M323G

IC-M323



IC-M323G(With GPS Receiver)
IC-M323(Without GPS Receiver)

 waterproofDSC Built-in class D

Описание

Icom выпускает новые морские радиостанции: IC-M323G с GPS-приемником и IC-M323 без GPS-приемника.

Производитель радиооборудования Icom анонсировал выпуск новых морских трансиверов — IC-M323G, IC-M323 (версия EUR) / IC-M324G, IC-M324 (версия USA).

Основные характеристики

Встроенный GPS-приемник (только IC-M323G / IC-M324G). Встроенный GPS-приемник показывает текущее положение судна и время и может использоваться для вызовов DSC. Источник GPS-данных выбирается из внешнего и внутреннего GPS (с возможностью выключить GPS).

Интуитивно понятный пользовательский интерфейс.

Пользовательский интерфейс морских радиостанций Icom обеспечивает простоту использования. Поворотный переключатель и продуманная клавиатура делают управление функциями радиостанции интуитивно понятным. Дисплей высокой четкости обеспечивает отличную читаемость отображаемой на нем информации.

Встроенный ЦИВ класса D.

Благодаря встроенной функции мониторинга DSC, ведется постоянное наблюдение за активностью на специальном ЦИВ-канале 70. Этот мониторинг осуществляется даже если пользователь принимает другой канал. В число поддерживаемый данной моделью радиостанции функций Цифрового избирательного вызова входят: сообщения о бедствии, индивидуальные и групповые вызовы, вызов "Всем судам", срочные вызовы, запрос/отправка координат и другие.

Водозащищенное исполнение.

Новые морские радиостанции IC-M323G, IC-M323 (версия EUR) и IC-M324G, IC-M324 (версия USA) соответствуют стандарту водонепроницаемости IPX7: они способны выдержать погружение в воду на глубину 1 м на 30 мин.

Интерфейс NMEA.

Морские трансиверы, при получении данных DSC от другие судов, могут передавать их на подключенные навигационные судовые приборы по NMEA 0183.

Совместимость с Icom MA-500TR.

Радиостанции морского диапазона IC-M323/G и IC-M324/G совместимы с транспондером АИС класса B MA-500TR, который обеспечивает возможность мгновенной передачи индивидуального вызова выбранному судну без необходимости вручную вводить MMSI.

Функция выбора наиболее часто используемых каналов. Благодаря этой функции пользователь получит быстрый доступ к таким каналам.

Другие особенности:

  • Совместимость с MarineCommander™
  • Функция дренажа воды AquaQuake™
  • Двойное / тройное прослушивание для мониторинга канала 16 и/или другого канала
  • Морские трансиверы доступны в черном и белом цвете

Характеристики



IC-M323G, IC-M323

Диапазон частотTx 156.000–161.450МГц
Rx 156.000–163.425МГц
CH70 156.525МГц
Требуемый источник питания 13.8В DC номинал.
(10.8–15.6В DC)
Размеры (Ш×В×Т)
(без учета выступающих частей)
180×82×119.9 мм
Вес (приблиз.) 1.2кг
Потребляемый токTx 25Вт выход 5.5A
Rx Макс. аудио 1.5A
ЧувствительностьMain −5dBμ emf (20дБ SINAD)
DSC −4dBμ emf (1% BER)
ИнтермодуляцияMain Более 68дБ
DSC Более 68dBμ emf (1% BER)
Аудио выходная мощность
(на 10% искажений, нагрузке 4 Ом)
Более 2Вт
Выходная мощность 25Вт, 1Вт

Применимая оценка IP

Стандартная защита
Вода
IPX7 (Водонепроницаемая защита)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Микрофон

HM-200B/SW



Монтажные крепления

MB-132



Транспондер AIS класса B

MA-500TR





ICOM IC-M324G, ICOM IC-M324

IC-M323



IC-M324G(With GPS Receiver)
IC-M324(Without GPS Receiver)

 waterproofDSC Built-in class D

Описание

Icom выпускает новые морские радиостанции: IC-M324G с GPS-приемником и IC-M324 без GPS-приемника.

Производитель радиооборудования Icom анонсировал выпуск новых морских трансиверов — IC-M323G, IC-M323 (версия EUR) / IC-M324G, IC-M324 (версия USA).

Основные характеристики

Встроенный GPS-приемник (только IC-M323G / IC-M324G). Встроенный GPS-приемник показывает текущее положение судна и время и может использоваться для вызовов DSC. Источник GPS-данных выбирается из внешнего и внутреннего GPS (с возможностью выключить GPS).

Интуитивно понятный пользовательский интерфейс.

Пользовательский интерфейс морских радиостанций Icom обеспечивает простоту использования. Поворотный переключатель и продуманная клавиатура делают управление функциями радиостанции интуитивно понятным. Дисплей высокой четкости обеспечивает отличную читаемость отображаемой на нем информации.

Встроенный ЦИВ класса D.

Благодаря встроенной функции мониторинга DSC, ведется постоянное наблюдение за активностью на специальном ЦИВ-канале 70. Этот мониторинг осуществляется даже если пользователь принимает другой канал. В число поддерживаемый данной моделью радиостанции функций Цифрового избирательного вызова входят: сообщения о бедствии, индивидуальные и групповые вызовы, вызов "Всем судам", срочные вызовы, запрос/отправка координат и другие.

Водозащищенное исполнение.

Новые морские радиостанции IC-M323G, IC-M323 (версия EUR) и IC-M324G, IC-M324 (версия USA) соответствуют стандарту водонепроницаемости IPX7: они способны выдержать погружение в воду на глубину 1 м на 30 мин.

Интерфейс NMEA.

Морские трансиверы, при получении данных DSC от другие судов, могут передавать их на подключенные навигационные судовые приборы по NMEA 0183.

Совместимость с Icom MA-500TR.

Радиостанции морского диапазона IC-M323/G и IC-M324/G совместимы с транспондером АИС класса B MA-500TR, который обеспечивает возможность мгновенной передачи индивидуального вызова выбранному судну без необходимости вручную вводить MMSI.

Функция выбора наиболее часто используемых каналов. Благодаря этой функции пользователь получит быстрый доступ к таким каналам.

Другие особенности:

  • Совместимость с MarineCommander™
  • Функция дренажа воды AquaQuake™
  • Двойное / тройное прослушивание для мониторинга канала 16 и/или другого канала
  • Морские трансиверы доступны в черном и белом цвете

Характеристики



IC-M324G, IC-M324

Диапазон частотTx 156.025–157.425МГц
Rx 156.050–163.275МГц
CH70 156.525МГц
Требуемый источник питания 13.8В DC номинал.
(11.7–15.9В DC)
Размеры (Ш×В×Т)
(без учета выступающих частей)
180×82×119.9 мм
7.09×3.23×4.72
Вес (приблиз.) 1.2кг; 2.65lb
Потребляемый токTx 25Вт выход 5.5A
Rx AF макс. 1.5A
ЧувствительностьMain −13dBμ (12дБ SINAD)
DSC −5dBμ emf (1% BER)
Аудио выходная мощность
(на 10% искажений, нагрузке 4 Ом)
4.5Вт типичный
Выходная мощность 25Вт, 1Вт

Применимая оценка IP

Стандартная защита
Вода
IPX7 (Водонепроницаемая защита)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Микрофон

HM-200B/SW



Монтажные крепления

MB-132



Транспондер AIS класса B

MA-500TR

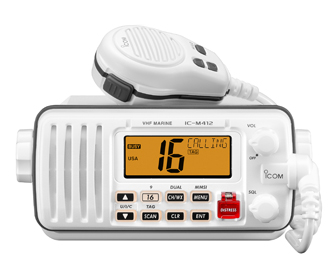

ICOM IC-M412

IC-M412







Описание

Имеет функцию ЦИВ Класса D

Встроенная функция класса D обеспечивает дополнительную безопасность в море. Данная функция отслеживает любую активность на 70 канале (ЦИВ канал), даже если вы работаете на другом. Могут подаваться вызовы Бедствия, Индивидуальные, Групповые, Всем судам, запрос/отправка координат, опрос/ответ и тестовый вызов в режиме ЦИВ. ЦИВ сообщение может приниматься и сохраняться автоматически в специальной ячейке памяти.

Класс водонепроницаемости IPX7

IC-M412 может выдерживать давление воды на глубине 1 метр, в течении 30 минут (включая кабель). Поставляемый микрофон так же имеет класс защиты от проникновения влаги.

Крупный дисплей с увеличенными символами

Большой ЖК экран с подсветкой (23.5(H)×64(W) мм; 15/16 × 217/32 in.) способен отображать крупные сегменты номера канала. 10 символьное прокручиваемое сообщение отображает имя канала, позицию, время и ЦИВ сообщения.

Интерфейс GPS/NAV

При подключении внешнего приемника GPS, на дисплее IC-M412 отображается текущая позиция. Когда принимается информация о координатах другого судна, данные могут передаваться на различные устройства через интерфейс NMEA 0183.

Отличная чувствительность приемника, громкий звук

IC-M412 имеет чувствительность 0.22µV (типовые 12dB SINAD) для данного типа аппаратуры. Фронтальный динамик обеспечивает звук мощностью 4.5 Вт и чистоту приема

Дополнительные функции

• Функция удаления воды с диффузора динамика AquaQuake™

• Нормальное и приоритетное сканирование с использованием сканирующей системы tag

• Подключение внешнего динамика

• Индикатор низкого напряжения

• Установка выходной мощности с помощью микрофона
• Белая и черная версии устройства

Характеристики

Основные



IC-M412

Диапазон частотTx 156.025-157.425МГц
Rx 156.050-163.275МГц
Источник питания 13.8В DC ±15%
Размеры
(Ш×В×Т, без учета выступающих частей)
164×78×139.5мм;
6.46×3.07×5.49
Вес (приблиз.) 1060г; 2.3lb
Потребляемый ток
(при 13.8 В DC)
Tx 5.5A (на 25Вт выход)
Rx 1.5A (на AF макс.)
Чувствительность 0.22млВ типичный на 12дБ SINAD
Аудио выходная мощность
на 10% искажений при нагрузке 4 Ом
4.5Вт типичный
Выходная мощность 25Вт/1Вт (Hi/Low)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Микрофон

HM-164B/SW



Монтажные крепления

MB-69

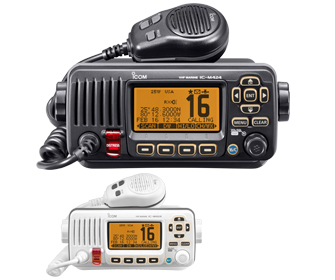

ICOM IC-M424

IC-M424





 active noise cancellersubmersibleDSC Built-in class D

Описание

IC-M424 от Icom

представляет собой многофункциональную морскую радиостанцию с новым интуитивно понятным пользовательским интерфейсом, обеспечивающим простоту использования устройства. В нижней части дисплея отображаются названия функциональных кнопок. Продуманный набор клавиш управления обеспечивает доступ к широким возможностям радиостанции и настройкам.

Встроенное двунаправленное активное шумоподавление

значительно сокращает количество фонового шума и повышает качество как передачи, так и входящего вызова. Трансивер оснащен встроенным 10-Ваттным усилителем, что позволит использовать его для оповещений на судне.

Встроенный функционал Цифрового избирательного вызова (DSC)

класса D обеспечивает мониторинг канала 70 даже во время приема другого канала. ЦИВ также позволяет осуществлять запрос и отправку данных о местоположении, тестовые вызовы DSC, индивидуальные, групповые и другие вызовы.

Опциональный дистанционный пульт управления COMMANDMIC

(HM-195B/SW) можно использовать в качестве второй станции для внутренних коммуникаций на судне (интерком). Все функции радиостанции морского диапазона IC-M424 будут доступны с помощью COMMANDMIC.

Интерфейс NMEA 0183 позволяет подключать трансивер IC-M424 к различному навигационному судовому оборудованию.

Модель IC-M424G также оснащена встроенным GPS-приемником.

Другие особенности:

  • Совместимость с судовой системой MarineCommander
  • Функция дренажа воды AquaQuake
  • Водозащищенность IPX7
  • Функция двойного/тройного прослушивания канала 16 и/или канала вызова
  • Приоритетное и нормальное сканирование
  • Радиостанция доступна в черном и белом цвете

Характеристики



IC-M424

Диапазон частотTx 156.025–157.425МГц
Rx 156.050–163.275МГц
Требуемый источник питания 13.8В DC номинал.
(11.7–15.9В DC)
Размеры (Ш×В×Т)
(без учета выступающих частей)
180×82×119.9 мм;
7.09×3.23×4.72
Вес 1.2кг; 2.65lb
Потребляемый токПередача 5.5A
Макс. аудио выход 5.0A (Внешний динамик)
ЧувствительностьОсновной 0.22мкВ (12дБ SINAD)
CH.70 −5dBμ emf (1% BER)
Аудио выходная мощность (10% искажений. /4Ом нагруз.) 10Вт типичный (Внеш. Динамик)
Выходная мощность 25Вт, 1Вт

Применимая оценка IP

Стандартная защитаs
Вода
IPX7 (Водонепроницаемая защита)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Микрофон

HM-196B/SW



COMMANDMIC™

HM-195B/SW



Удлиннитель

OPC-1541

6.1 м; 20 ft кабель
(Используйте для HM-195B/SW)


Монтажные крепления

MB-132



Транспондер AIS класса B

MA-500TR




ICOM IC-M423

IC-M423





 active noise cancellerwaterproofDSC Built-in class D

Описание

IC-M423 от Icom

представляет собой многофункциональную морскую радиостанцию с новым интуитивно понятным пользовательским интерфейсом, обеспечивающим простоту использования устройства. В нижней части дисплея отображаются названия функциональных кнопок. Продуманный набор клавиш управления обеспечивает доступ к широким возможностям радиостанции и настройкам.

Встроенное двунаправленное активное шумоподавление

значительно сокращает количество фонового шума и повышает качество как передачи, так и входящего вызова. Трансивер оснащен встроенным 10-Ваттным усилителем, что позволит использовать его для оповещений на судне.

Встроенный функционал Цифрового избирательного вызова (DSC)

класса D обеспечивает мониторинг канала 70 даже во время приема другого канала. ЦИВ также позволяет осуществлять запрос и отправку данных о местоположении, тестовые вызовы DSC, индивидуальные, групповые и другие вызовы.

Опциональный дистанционный пульт управления COMMANDMIC

(HM-195B/SW) можно использовать в качестве второй станции для внутренних коммуникаций на судне (интерком). Все функции радиостанции морского диапазона IC-M423 будут доступны с помощью COMMANDMIC.

Интерфейс NMEA 0183 позволяет подключать трансивер IC-M423 к различному навигационному судовому оборудованию.

Модель IC-M423G также оснащена встроенным GPS-приемником.

Другие особенности:

  • Совместимость с судовой системой MarineCommander
  • Функция дренажа воды AquaQuake
  • Водозащищенность IPX7
  • Функция двойного/тройного прослушивания канала 16 и/или канала вызова
  • Приоритетное и нормальное сканирование
  • Радиостанция доступна в черном и белом цвете

Характеристики



IC-M423

Диапазон частотTx 156.000–161.450МГц
Rx 156.000–163.425МГц
Требуемый источник питания 13.8В DC номинал.
(10.8–15.6В DC)
Размеры (Ш×В×Т)
(без учета выступающих частей)
180×82×119.9 мм
Вес 1.2кг
Потребляемый токПередача 5.5A
Макс. аудио выход 5.0A (Внешний динамик)
ЧувствительностьОсновной −5dBμ emf (20дБ SINAD)
DSC −4dBμ emf (1% BER)
Аудио выходная мощность (10% искаж. /4Ом нагр.) Более 10Вт (Внеш. динамик)
Выходная мощность 25Вт, 1Вт

Применимая оценка IP

Стандартная защитаs
Вода
IPX7 (Водонепроницаемая защита)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Микрофон

HM-196B/SW



COMMANDMIC™

HM-195B/SW



Удлиннитель

OPC-1541

6.1 м; 20 ft кабель
(Используйте для HM-195B/SW)


Монтажные крепления

MB-132



Транспондер AIS класса B

MA-500TR

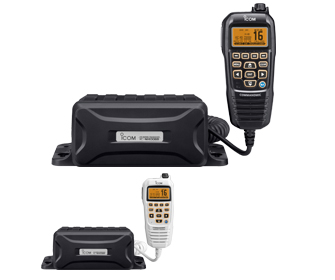

ICOM IC-M400BB (EUR version)

IC-M400BB-EUR





 active noise cancellerwaterproofDSC Built-in class D

Описание

IC-M400BB состоит из двух частей. Все функции управления, включая операции DSC, могут быть сделаны из COMMANDMIC ™, HM-195B/SW, и RF-части.

Новый интуитивно понятный пользовательский интерфейс.

Новая система меню поделился с последними моделями Icom. В нижней строке матричный дисплей показывает программного обеспечения ключевых функций.

Активное шумоподавление

Встроенная система двунаправленная активного шумоподавления сокращает фоновые помехи до 90% и улучшает передачу голоса и входящих вызовов.

10W громкий звук, Public Address и Foghorn

IC-M400BB имеет встроенный 10W усилитель, который увеличивает вывода звука с дополнительным внешним динамиком. Публичную функцию адресов позволяет сделать объявление от микрофона, как громкая связь, и сирена могут также поступать из внешнего динамика.

Встроенный в классе D DSC

Встроенный в часы DSC Ch функции монитора. 70 (DSC канал) деятельность, даже тогда, когда вы получаете на другой канал. DSC функции включают в себя: бедствия, индивидуальные, групповые, все суда, срочности и безопасности, положения запросов / отчетов, запросов и избирательных вызовов DSC тест.

Общий NMEA интерфейс.

При подключении к внешнему приемнику GPS, текущее положение и время отображаются на дисплее Commandmic. При получении DSC информации от другого судна, радио может передавать его в навигационные устройства через NMEA 0183 подключение.

Цели AIS вызовов с MA-500TR.

При подключении к дополнительному MA-500TR транспондера AIS класса B, вызов AIS функция позволяет создать индивидуальный вызов DSC от MA-500TR.

Другие особенности:

MarineCommander ™ совместимость
AquaQuake ™ защита от воды, функция (HM-195B/SW)
Водонепроницаемость IPX7 защита для IC-M400BB и HM-195B/SW (1 м глубиной в течение 30 минут)
Dual / Tri-Watch функции для мониторинга Ch16 и/или канал вызова.
Дополнительно необходимо приобрести (смотреть в разделе "Антенно-фидерное оборудование"/"Антенны морские и речные"):
  • антенна Shark 3, высотой 1,2 метра;
  • антенна Shark 4, высотой 1,6 метра.

Характеристики



IC-M400BB

Диапазон частотTx 156.000–161.450МГц
Rx 156.000–163.425МГц
CH70 156.525МГц
Требуемый источник питания 13.8В DC номинал.
(10.8–15.6V DC)
Размеры (Ш×В×Т)
(без учета выступающих частей)
IC-M400BB 216×79×125 мм
HM-195B/SW 67.5×144.5×37 мм
ВесIC-M400BB 830г
HM-195B/SW 400г
Потребляемый токTx 25Вт выход 5.5A
Rx Макс. аудио 3.5A
ЧувствительностьОсновной −5dBμ emf (20дБ SINAD)
DSC −4dBμ emf (1% BER)
ИнтермодуляцияОсновной Более 68дБ
DSC Более 68dBμ emf (1% BER)
Аудио выходная мощность
(на 10% искажений, нагрузке 4 Ом)
Более 2Вт (HM-195B/SW)
Более 10Вт (RX динамик)
Выходная мощность 25Вт, 1Вт

Применимая оценка IP

Стандартная защитаs
Вода
IPX7 (Водонепроницаемая защита)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

COMMANDMIC™

HM-195B/SW



Удлиннитель

OPC-1541

6.1 м; 20 ft кабель
(Используйте для HM-195B/SW)


Транспондер AIS класса B

MA-500TR




ICOM IC-M400BB (USA version)

IC-M400BB-USA





 active noise cancellersubmersibleDSC Built-in class D

Описание

IC-M400BB состоит из двух частей. Все функции управления, включая операции DSC, могут быть сделаны из COMMANDMIC ™, HM-195B/SW, и RF-части.

Новый интуитивно понятный пользовательский интерфейс.

Новая система меню поделился с последними моделями Icom. В нижней строке матричный дисплей показывает программного обеспечения ключевых функций.

Активное шумоподавление

Встроенная система двунаправленная активного шумоподавления сокращает фоновые помехи до 90% и улучшает передачу голоса и входящих вызовов.

10W громкий звук, Public Address и Foghorn

IC-M400BB имеет встроенный 10W усилитель, который увеличивает вывода звука с дополнительным внешним динамиком. Публичную функцию адресов позволяет сделать объявление от микрофона, как громкая связь, и сирена могут также поступать из внешнего динамика.

Встроенный в классе D DSC

Встроенный в часы DSC Ch функции монитора. 70 (DSC канал) деятельность, даже тогда, когда вы получаете на другой канал. DSC функции включают в себя: бедствия, индивидуальные, групповые, все суда, срочности и безопасности, положения запросов / отчетов, запросов и избирательных вызовов DSC тест.

Общий NMEA интерфейс.

При подключении к внешнему приемнику GPS, текущее положение и время отображаются на дисплее Commandmic. При получении DSC информации от другого судна, радио может передавать его в навигационные устройства через NMEA 0183 подключение.

Цели AIS вызовов с MA-500TR.

При подключении к дополнительному MA-500TR транспондера AIS класса B, вызов AIS функция позволяет создать индивидуальный вызов DSC от MA-500TR.

Другие особенности:

MarineCommander ™ совместимость
AquaQuake ™ защита от воды, функция (HM-195B/SW)
Водонепроницаемость IPX7 защита для IC-M400BB и HM-195B/SW (1 м глубиной в течение 30 минут)
Dual / Tri-Watch функции для мониторинга Ch16 и/или канал вызова.
Дополнительно необходимо приобрести (смотреть в разделе "Антенно-фидерное оборудование"/"Антенны морские и речные"):
  • антенна Shark 3, высотой 1,2 метра;
  • антенна Shark 4, высотой 1,6 метра.

Характеристики



IC-M400BB

Диапазон частотTx 156.025–157.425МГц
Rx 156.050–163.275МГц
Кан. 70 156.525МГц
Требуемый источник питания 13.8В DC номинал.
(11.7–15.9В DC)
Размеры (Ш×В×Т)
(без учета выступающих частей)
IC-M400BB 216×79×125 мм;
8.5×3.11×4.92
HM-195B/SW 67.5×144.5×37 мм;
2.66×5.69×1.46
ВесIC-M400BB 830г; 1.83 lb
HM-195B/SW 400г; 14.1 oz
Потребляемый токTx 25Вт выход 5.5A Макс.
Rx Макс. аудио 3.5A Макс.
ЧувствительностьОсновной 0.22мкВ типичный (at 12дБ SINAD)
Ch. 70 −5dBμ emf (1% BER)
Аудио выходная мощность
(на 10% искажений, нагрузке 4 Ом)
Более 2Вт (HM-195B/SW)
Более 10Вт (RX динамик)
Выходная мощность 25Вт, 1Вт (High, low)

Применимая оценка IP

Стандартная защитаs
Вода
IPX7 (Водонепроницаемая защита)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

COMMANDMIC™

HM-195B/SW



Удлиннитель

OPC-1541

6.1 м; 20 ft кабель
(Используйте для HM-195B/SW)


Транспондер AIS класса B

MA-500TR

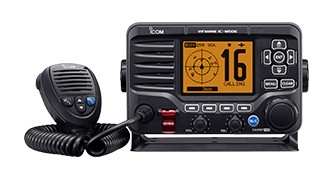

ICOM IC-M506

IC-M506-1





 active noise cancellerSubmersible PlusDSC Built-in class D



Описание

Icom IC-M506 представляет собой бортовую морскую радиостанцию УКВ-диапазона, со встроенным ЦИВ класса D, встроенным GPS-приемником и приемником АИС. Радиостанция работает в диапазоне частот приема 156,025–163,275 МГц и передачи 156,025–157,425 МГц. Передатчик работает в двух режимах мощности: 1 Вт и 25 Вт.

Бортовая радиостанция IC-M506 оснащена встроенным AIS-приемником.

Вся необходимая информация, в том числе название рабочего канала, отображается на большом высокочетком жидкокристаллическом дисплее. Информация с приемников АИС и GPS и их данные также выводятся на дисплее радиостанции. Яркая подсветка кнопок управления и экрана позволяет работать даже в темное время суток.

Icom IC-M506 выполнена в прочном водонепроницаемом корпусе, в соответствии со стандартом защиты IPX8.

Во время работы АИС выводится не только визуальная информация, но и подается звуковая сигнализация при критическом сближении с другим судном. Встроенный приемник ЦИВ позволяет Icom IC-M506 непрерывно принимать цифровой избирательный вызов на 70 канале, не мешая звуковой связи.

Особенности:

  • Встроенный приемник АИС (автоматическая идентификационная система)
  • Легкое подключение к сети NMEA 2000 и интеграция с другими устройствами. Интерфейс NMEA 0183 (вход/выход) может быть использован для подключения внешнего GPS-приемника
  • Крупногабаритная поворотная ручка выбора канала, подсветка дисплея и клавиш
  • Удобный пользовательский интерфейс, выбор вариантов отображения
  • Цифровой избирательный вызов
  • Динамик высокой мощности
  • Стандарт соответствия IPX8
  • Встроенное двунаправленное шумоподавление уменьшает шумы на 90% и улучшает и передаваемый, и принимаемый звук

Характеристики

Основные



IC-M506

Диапазон частотTx 156.025–157.425МГц
Rx 156.050–163.275МГц
CH70 156.525МГц
AIS1, 2 161.975, 162.025МГц
Используемые каналы USA, CAN, INT, WX каналы
Тип излучения 16K0G3E (FM), 16K0G2B (DSC)
Требуемый источник питания 13.8В DC (11.7–15.9В DC)
Потребляемый ток
(при 13.8 В DC)
Tx 25Вт выход 5.5A
Rx AF MaxВнешний SP 5.0A (RX hailer ON)
Внутренний SP 1.5A
Диапазон рабочих температур −20°C до +60°C;
−4°F до +140°F
Импеданс антенны 50Ом (SO-239)
Вес (приблиз.) 1400г; 3.09lb

Передатчик



IC-M506

Выходная мощность (при 13.8 В DC) 25Вт, 1Вт
Макс. отклонение частоты ±5.0кГц
Допустимое отклонение частоты ±10ppm
Побочное излучения Менее −70dBc (при 25Вт)
Остаточная модуляция Более 40дБ
Питание соседнего канала Более 70дБ

Приемник



IC-M506

Промежуточная частота
CH70
1 30.15МГц, 2 450кГц
1 21.7МГц, 2 450кГц
Чувствительность (при 12дБ SINAD) 0.22мкВ типичный
Избирательность по соседнему каналу CH70 (1% BER) Более 75дБ
Более 73dBμ emf
Ложный ответ
CH70 (1% BER)
Более 75дБ
Более 73dBμ emf
Фон и шумы Более 40дБ
Аудио выходная мощность
(на 10% искажений)
Более 15Вт при нагрузке 4 Ом
RX динамик

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 G
Method, Proc.
Нижний предел давления при хранении 500.5 I
Нижний предел давления при использовании 500.5 II
Максимальная температура хранения 501.5 I
Максимальная температура эксплуатации 501.5 II
Минимальная температура хранения 502.5 I
Минимальная температура эксплуатации 502.5 II
Тепловой удар 503.5 I-C
Солнечное излучение 505.5 I
Защита от дождя 506.5 I
Соляной туман 509.5
Пылезащита 510.5 I
Водонепроницаемость 512.5 I
Колебания 514.6 I
Противоударность 516.6 I
Также встречается эквивалент MIL-STD-810-C, -D, -E и -G.

Применимая оценка IP и испытание на воздействие окружающей среды.

Стандартная защита
Вода IPX8 (1м глубины в воде 60 минут)

Опции

Микрофон

HM-205B/RB



COMMANDMIC™

HM-195B/SW



Удлиннитель

OPC-1541

6.1 м; 20 ft кабель
(Используйте для HM-195B/SW)


Монтажные крепления

MB-132

MB-75



Голосовой скремблер

UT-112



AIS Модуль приемника

UX-231

Установлен в зависимости от версии.


NMEA 2000 Модуль интерфейса

UX-232

Установлен в зависимости от версии


Транспондер AIS класса B

MA-500TR

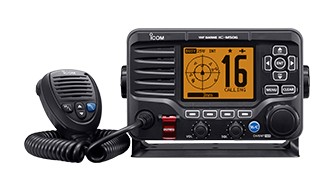

ICOM IC-M506EURO

IC-M506EURO-1





 active noise cancellerWaterproofDSC Built-in class D

Описание

Icom IC-M506 представляет собой бортовую морскую радиостанцию УКВ-диапазона, со встроенным ЦИВ класса D, встроенным GPS-приемником и приемником АИС. Радиостанция работает в диапазоне частот приема 156,025–163,275 МГц и передачи 156,025–157,425 МГц. Передатчик работает в двух режимах мощности: 1 Вт и 25 Вт.

Бортовая радиостанция IC-M506 оснащена встроенным AIS-приемником.

Вся необходимая информация, в том числе название рабочего канала, отображается на большом высокочетком жидкокристаллическом дисплее. Информация с приемников АИС и GPS и их данные также выводятся на дисплее радиостанции. Яркая подсветка кнопок управления и экрана позволяет работать даже в темное время суток.

Icom IC-M506 выполнена в прочном водонепроницаемом корпусе, в соответствии со стандартом защиты IPX8.

Во время работы АИС выводится не только визуальная информация, но и подается звуковая сигнализация при критическом сближении с другим судном. Встроенный приемник ЦИВ позволяет Icom IC-M506 непрерывно принимать цифровой избирательный вызов на 70 канале, не мешая звуковой связи.

Особенности:

  • Встроенный приемник АИС (автоматическая идентификационная система)
  • Легкое подключение к сети NMEA 2000 и интеграция с другими устройствами. Интерфейс NMEA 0183 (вход/выход) может быть использован для подключения внешнего GPS-приемника
  • Крупногабаритная поворотная ручка выбора канала, подсветка дисплея и клавиш
  • Удобный пользовательский интерфейс, выбор вариантов отображения
  • Цифровой избирательный вызов
  • Динамик высокой мощности
  • Стандарт соответствия IPX8
  • Встроенное двунаправленное шумоподавление уменьшает шумы на 90% и улучшает и передаваемый, и принимаемый звук

Характеристики

Основные



IC-M506EURO

Диапазон частотTx 156.000–161.450МГц
Rx 156.000–163.425МГц
CH70 156.525МГц
AIS1, 2 161.975, 162.025МГц
Использование каналов INT, USA* кан.
*В  зависимости от версии
Тип излучения 16K0G3E (FM), 16K0G2B (DSC)
Требуемый источник питания 13.8В DC (10.8–15.6В DC)
Потребляемый ток
(при 13.8 В DC)
Tx 25Вт выход 5.5A
Rx AF MaxВнеш. SP 5.0A (RX hailer ON)
Внутр. SP 1.5A
Диапазон рабочих температур −20°C до +60°C;
−4°F до +140°F
Импеданс антенны 50Ом (SO-239)
Вес (приблиз.) 1400г; 3.09lb

Передатчик



IC-M506EURO

Выходная мощность (при 13.8 В DC) 25Вт, 1Вт
Макс. отклонение частоты ±5.0кГц
Стабильность частоты Менее ±0.5кГц
Побочное излучения Менее 0.25мкВт

Приемник



IC-M506EURO

Промежуточная частота
CH70
1st 30.15МГц, 2nd 450кГц
1st 21.7МГц, 2nd 450кГц
Чувствительность
CH70
−5dBμ emf (20дБ SINAD)
−4dBμ emf (1% BER)
Смежная селективность канала CH70 (1% BER) Более 75дБ
Более 73dBμ emf
Ложный ответ
CH70 (1% BER)
Более 75дБ
Более 73dBμ emf
Фон и шумы Более 40дБ
Аудио выходная мощность
(на 10% искажений)
Более 15Вт с 4Ом
RX динамик

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 G
Method, Proc.
Нижний предел давления при хранении 500.5 I
Нижний предел давления при использовании 500.5 II
Максимальная температура хранения 501.5 I
Максимальная температура эксплуатации 501.5 II
Минимальная температура хранения 502.5 I
Минимальная температура эксплуатации 502.5 II
Тепловой удар 503.5 I-C
Солнечное излучение 505.5 I
Защита от дождя 506.5 I
Соляной туман 509.5
Пылезащита 510.5 I
Водонепроницаемость 512.5 I
Колебания 514.6 I
Противоударность 516.6 I
Также встречается эквивалент MIL-STD-810-C, -D, -E и -G.

Применимая оценка IP и испытание на воздействие окружающей среды.

Стандартная защита
Вода IPX8 (1м погружения в воду на 60 минут)

Опции

Микрофон

HM-205B/RB



COMMANDMIC™

HM-195B/SW



Удлиннитель

OPC-1541

6.1 mм 20 ft кабель
(Используйте для HM-195B/SW)


Монтажные крепления

MB-132

MB-75



Голосовой скремблер

UT-112

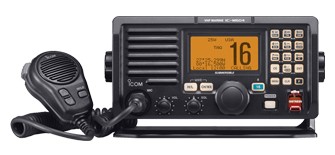

ICOM IC-M604A

IC-M604A-1





 MIL-STD 810force5audiosubmersibleDSC Built-in class D



Описание

Icom IC-M604A - морская бортовая радиостанция УКВ-диапазона, 156-157МГц (Rx 156-163МГц), 25 Вт, влагозащищенный корпус, селективный вызов (DSC US SC101 class D), встроенные аттенюатор и функция энергосбережения, скремблер и ATIS-декодер, 4 уровня подсветки дисплея, TOT, дистанционное управление.

Встроенный ЦИВ класса D.

Имеет свидетельства об одобрении типа ДМТ судовой и береговой аппаратуры. Радиостанция может использоваться в составе берегового комплекса оборудования морского района А2.

Водонепроницаемый корпус радиостанции соответствует требованиям класса IPX7 (радиостанция выдерживает пребывание в воде на глубине 1 метра в течение 30 минут).

Особенности радиостанции Icom IC-M604A:

• Большой точечно-матричный ЖКД. Информацию с дисплея легко просматривать в любых погодных условиях. Встроенная система ЦИВ по классу D МСЭ. Неважно на каком Вы сейчас канале работаете – приемник IC-M604 постоянно имеет доступ к каналу 70.
• Сиcтема запроса положения и сообщения о положении. С помощью этой системы могут быть получены данные о положении других судов (запрос о положении). Также вы можете отсылать другим судам сообщение о своем положении. Полученная информация положения может быть передана внешнему навигационному оборудованию. Кроме того, функция запроса о положении проверяет, является ли определенное судно в пределах зоны связи с Вами.
• Улучшенный приемник IC-M604 обладает хорошей избирательностью (80 дБ), интермодуляцией (80 дБ), высокой чувствительностью (0.22 мкв)Улучшенный приемный тракт обладает высокой избирательностью, что позволяет легко выделить из двух источников сигнала даже более слабый.
• Динамик мощностью 5 Вт обладает высоким качеством воспроизведения получаемых сообщений.
• Возможность подключения внешнего 2х тонального устройства «громкой связи» мощностью 30 Вт .
• Встроенный усилитель НЧ сигнала мощностью 30 Вт обеспечивает громкую и чистую трансляцию. Через громкоговоритель можно передавать распоряжения экипажу, либо использовать рупор для одного из четырех режимов работы туманной сирены.
• IC-M604 возможно использовать с внешним громкоговорителем. При подсоединении внешнего устройства «громкой связи» можно осуществлять переговоры с другими судами, палубной командой и командой машинного отделения судна.
• Возможность подключения водонепронецаемого микрофона-контроллера (HM-162B/SW), управляющий трансивером и контролирующим его работу из удаленного места (длина кабеля 18,3 метра, мощность динамика 2.8 Вт). Микрофону-контроллеру доступны все функции которыми обладает радиостанция. На лицевой стороне микрофона расположен ЖК дисплей. На обратной стороне микрофона расположена кнопка «DISTRESS».
• Функция AquaQuake! Динамик испускает звуки низких частот, что позволяет вывести из него попавшую воду.
• Функция отслеживания двух или трех каналов одновременно (Dual/Tri-Watch)
• Быстрый доступ к каналам 16, а также к каналу приоритетного вызова
• 7 уровней подсветки кнопок клавиатуры и ЖКД
• Одобрение РМРС

Функции Icom IC-M604A:

• Сканирование каналов +
• VOX активация голосом -
• Переключение мощности +
• Тональный вызов -
• Вибровызов -
• Блокировка клавиатуры +
• Автоматический шумоподавитель +
• Регулировка шумоподавления +
• Индикатор заряда батареи +
• Подсветка дисплея +
• Маскиратор речи (скрамблер)


Характеристики



IC-M604A

Диапазон частотTx 156.025–157.425МГц
Rx 156.050–163.275МГц
Требуемый источник питания 13.8В DC ±15%
Размеры (Ш×В×Т)
(без учета выступающих частей)
220×110×109.4 мм
8.66×4.33×4.31
Вес 1.4кг; 3.1lb
Потребляемый токПередача 5.5A
Макс. аудио выход 1.5A
Чувствительность (на 12дБ SINAD) 0.22мкВ типичный
Аудио выходная мощность (10% иск. /4Ом нагр.) 5Вт типичный
Выходная мощность 25/1Вт

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 F
Method, Proc.
Нижний предел давления при хранении (Высота) 500.4 I
Нижний предел давления при использовании (Высота) 500.4 II
Максимальная температура хранения 501.4 I
Максимальная температура эксплуатации 501.4 II
Минимальная температура хранения 502.4 I
Минимальная температура эксплуатации 502.4 II
Тепловой удар 503.4 I
Солнечное излучение 505.4 I
Защита от дождя 506.4 I
Соляной туман 509.4
Пылезащита 510.4 I
Колебания 514.5 I
Противоударность 516.5 I

Также встречается эквивалент MIL-STD-810 -C, -D и -E.
Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Микрофон

HM-126RB/RG

HM-126RB/RG

Микрофон динамик


COMMANDMIC™

HM-162B/SWHM-162B/SW HM-157B/SW

HM-157B/SW

Удлиннители

OPC-999

OPC-999

6.1 м; 20 ft кабель
(Используйте для HM-157B/SW
OPC-1000

OPC-1000

6.1 mм 20 ft кабель
(Используйте для HM-126RB/RG)
OPC-1541

OPC-1541

6.1 м; 20 ft кабель
(Используйте для HM-162B/SW)


Монтажные крепления

MB-75

MB-75



Голосовой скремблер

UT-112

UT-112

Доступно 32 кода голосового шифрования

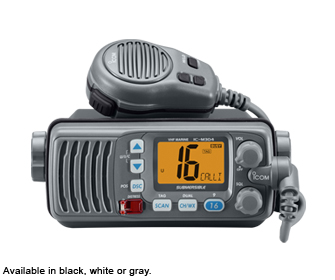

ICOM IC-M304

IC-M304





 force5audiosubmersibleGENUINE

Описание

Морская стационарная радиостанция Icom IC-M304 - с сертификатом украинского судоходства.

Морская стационарная радиостанция Icom IC-M304

появилась на свет в 2007г. в результате доработки и усовершенствования хорошо зарекомендовавшей себя модели - Icom IC-M302. Новая модель имеет водонепроницаемый компактный корпус с большим ЖК-экраном и динамиком, ставшим в разы мощнее. Вогнутая передняя панель, на которой располагаются ЖК-дисплей и кнопки управления, позволяет радиостанции четко вписаться в интерьер судна. В отличие от своих предшественников Icom IC-M304имеет функцию приоритетного канала и функцию AquaQuake.

Водонепроницаемость корпуса по классу IPX7

означает, что радиостанция может быть погружена в воду на глубину 1м в течение 30 минут, поэтому брызги, которые могут попасть на корпус, ей точно не страшны. Функция AquaQuake автоматически очищает громкоговоритель от воды с помощью вибрирующего звука.

Большой ЖК-дисплей (27х43 мм) на лицевой панели радиостанции IC-M304

обеспечивает широкий угол обзора и позволяет быстро считывать номера и названия каналов (вплоть до 10 символов) при любом освещении. Яркая подсветка ЖКД (4 уровня) делает комфортной работу с радиостанцией при любом освещении.

Удобное расположение кнопок позволяет работать с радиостанцией фактически на ощупь. Вы быстро запомните их расположение, и необходимость смотреть на корпус рации во время работы отпадет окончательно. Например, функция предпочтительного канала позволяет осуществлять быстрый выбор канала простым нажатием кнопок на микрофоне.

Встроенная система DSC

соответствует классу D стандарта МСЭ и стандарту RTCM SC101 для погодных каналов (версия США) На лицевой панели радиостанции находится кнопка «DISTRESS», защищенная от случайного нажатия прозрачной крышкой. При нажатии данной кнопки автоматически передается сигнал бедствия заранее запрограммированного формата (ЦИВ) с указанием координат судна и времени передачи сигнала бедствия. При подключении интерфейса ГСМ, на ЖКД отображаются широта, долгота и время (во всемирном или местном формате).

 Новый динамик Force5AudioTM

воспроизводит мощный звук, который легко распознать даже при сильном ветре или при работающем моторе. Функции двойного и тройного наблюдения позволяют просматривать от 2-х до 3-х каналов вызова.



Характеристики



IC-M304

Диапазон частотTx 156.025–157.425МГц
Rx 156.050–163.275МГц
Требуемый источник питания 13.8В DC ±15%
Размеры (Ш×В×Т)
(без учета выступающих частей)
153×67×133 мм
6.02×2.64×5.24.
Вес 825г; 1.8lb
Потребляемый токПередача 5.5A
Макс. аудио выход 1.5A
Чувствительность (на 12дБ SINAD; emf) 0.22мкВ типичный
Аудио выходная мощность (10% иск. /4Ом нагр.) 4.5Вт типичный
Выходная мощность 25/1Вт


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Микрофон

HM-164B/SW/G

HM-164B/SW/G



Монтажные крепления

MB-75

MB-69



Чехол

MB-92

MB-92



Приемники и передатчики УВЧ-диапазона корпорации Atmel

Беспроводная связь становится необходимостью для современных встраиваемых приложений, например, для связи с датчиком, к которому невозможно протянуть провода. В настоящее время существует множество различных решений для организации беспроводной связи, например, стандарты 802.11b или Bluetooth для высокоскоростного обмена данными. Для систем, не требующих такой сложности и высоких скоростей, используются другие решения. Особенности низкоскоростных приемников и передатчиков корпорации Atmel Corp. для высокочастотного диапазона расматриваются в данной статье.

Приемники и передатчики

Корпорация Atmel предлагает ряд приемников и передатчиков, работающих в паре на частотах 300–928 МГц. Большую часть этой продукции составляют устройства бывшей компании Temic (в названии первая буква «T»). Все приемники и передатчики Atmel используют узкополосную передачу на одном канале, позволяющую снизить влияние паразитных сигналов. Благодаря узкополосному фильтру промежуточной частоты (ПЧ) с крутым срезом и высокостабильному генератору удается достигнуть избирательности 60 дБ по соседнему каналу. Эти приемники и передатчики применяются в приложениях с низкой скоростью передачи данных (до 32 кбод), таких, как измерение температуры, давления, в датчиках движения, телеметрии, разнообразных счетчиках, бесконтактных ключах, системах сигнализации и безопасности, радиомодемах и т. д. Дальность связи — до 100 м. Используются: передача сигнала с амплитудным и частотным манипулированием, с манчестерским и двухфазным кодированием сигнала, ШИМ-протоколы.

Передатчики

Передатчики работают на частотах 300–928 МГц с различной выходной мощностью, со встроенным или внешним микроконтроллером (МК) (см. табл. 1).

Таблица 1. Передатчики фирмы Atmel

НаименованиеВстроенный МКЧастота передачи, МГцТок потребления/
sleep
Скорость передачи данных, кбодНапря-жение питания, ВВыходная мощность, дБмКорпусТемпера-турный диапазон, °C
U2741B300–45010 мА/350 нА202,2–5,53SSO16–20...+70,
–40...+85
U2745B-310–44010 мА/2 мкА202–43SSO16–40...+85
T5750-868–9288,5 мА/350 нА322–45,5SO8–40...+85
T5753-310–3309 мА/350 нА322–48TSSOP8L–40...+85/+125
T5754-429–4399 мА/350 нА322–47,5TSSOP8L–40...+85/+125
AT86RF401AVR 8-разрядн.,
2K Flash,
128 байт EEPROM,
128 байт SRAM, ISP
264–45623 мА/100 нА102–56TSSOP20–40…+85
ATAx862-3MARC 4-разрядн.
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
310–3309,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-4MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
429–4399,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-8MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
868–9289,5 мА/1 мкА322–410SSO24–40…+125

В качестве внешнего МК фирма Atmel предлагает использовать, например, 4-разрядные МК серии MARC, имеющие низкий ток потребления. В передатчик AT86RF401 встроен 8-разрядный МК AVR. Анонсирована также новая серия передатчиков ATAх862 на базе 4-разрядного МК T44C862 семейства MARC.

Передатчик T5750

Для частот 868–870 МГц и 902–928 МГц Atmel предлагает передатчик T5750, работающий в паре с приемниками T5760/61 (рис. 1). Передатчик и приемники содержат генератор, управляемый напряжением (ГУН), и предварительный делитель частоты.

Благодаря узкой полосе частот приемник имеет высокую чувствительность и хорошее соотношение сигнал-шум.

В передатчик T5750 входят блок фазовой автоподстройки частоты (ФАПЧ), усилитель мощности и кварцевый генератор. В режиме передачи ток потребления составляет 8,5 мА. При отсутствии передачи подачей на выводы ENABLE (вход разрешения) и PA_ENABLE (вход разрешения усилителя мощности PA) (см. рис. 2) сигнала низкого уровня осуществляется переключение микросхемы в режим sleep, ток потребления при этом снижается до 0,35 мкА. Таким образом, литиевый элемент, обычно служащий источником питания в автономных системах, может служить много лет и позволяет использовать такие передатчики, например, в шинах автомобилей для мониторинга давления.

Передатчик имеет тактовый выход для синхронизации работы внешнего микроконтроллера, который используется для кодирования сигналов. T5750 поддерживает амплитудное и частотное манипулирование, имеет одиночный вывод с открытым коллектором для подключения внешней петлевой или l/4 антенны.

Амплитудная и частотная манипуляции

Если на вывод ENABLE передатчика подан высокий уровень, выводы PLL (ФАПЧ) и CLK активизируются. Сигнал тактирования с вывода CLK подается на МК. Подачей соответствующего сигнала на вывод PA_ENABLE осуществляется включение и выключение усилителя мощности PA, то есть реализуется амплитудная манипуляция (АМн) на частоте f1 или манипуляции включение-выключение (OOK, On-Off-Keying) (рис. 3). Для стабилизации кварцевому генератору и ФАПЧ требуется обычно около 1 мс после подачи сигнала высокого уровня на вывод ENABLE, поэтому вывод PA_ENABLE следует удерживать на низком уровне более 1 мс после подачи сигнала ENABLE.

T5750 содержит полностью интегрированную ФАПЧ, из внешних компонентов необходим только внешний резонатор 13,567187 МГц для передачи данных на частоте 868,3 МГц, или 14,296875 МГц — для частоты 915 МГц (см. рис. 3). Конденсатор С3 — разделительный конденсатор по питанию. Постоянное напряжение на выход с открытым коллектором подается через дроссель L1.

Для АМн конденсатор С2 не требуется, для частотной манипуляции (ЧМн) требуются оба конденсатора С1 и С2. После стабилизации кварцевого генератора и ФАПЧ на вывод PA_ENABLE подается высокий уровень для включения усилителя мощности PA (рис. 4).

Передатчик готов для частотной манипуляции. Изменение частоты достигается подключением и отключением конденсатора С2 параллельно нагрузочному конденсатору С1 путем подачи на управляющий вывод МК низкого уровня или переключением его в высокоимпедансное состояние, изменяя таким образом частоту на выходе антенны с f1 на f2 и обратно.

Для уменьшения энергопотребления после окончания передачи на вывод PA_ENABLE должен быть подан сигнал низкого уровня.

Сигнал CLK отключается после подачи на вывод ENABLE сигнала низкого уровня.

Усилитель мощности имеет выход с открытым коллектором, обеспечивающий импульсный ток, практически не зависящий от импеданса нагрузки. Таким образом, уровень выходной мощности определяется импедансом подключаемой нагрузки, и для получения максимальной выходной мощности (5,5 дБм) импеданс антенны должен быть согласован с выводом передатчика.

Для приложений с небольшой дальностью связи рекомендуется использовать печатную петлевую антенну. Основное требование, которому должны соответствовать такие антенны, — это способность возбуждать сильные токи для создания электромагнитного поля.

Выходная мощность антенны определяется значением ее сопротивления излучения: Rrad = 31 кОм (A/l2)2, где А — внутренняя площадь петлевой антенны, l — длина волны передаваемого сигнала. Мощность излучения антенны Prad = Rrad х ILoop2.

Расстояние передачи зависит также от корпуса передатчика, ориентации антенны, конфигурации пространства, в котором происходит передача (открытое, замкнутое), а также типа антенны (печатная, проводная). Например, при выходной мощности передатчика около 3 дБм (U2741B) печатной антенне на плате передатчика и проводной антенне на плате приемника передача может осуществляться в открытом пространстве до 100 м. В других условиях может быть удобнее использовать T5743 или T5754, имеющих большую выходную мощность 8,0 и 7,5 дБм, соответственно.

Передатчик AT86RF401

AT86RF401 представляет собой интеллектуальный миниатюрный передатчик с высокой степенью интеграции на базе 8-разрядного RISC-микроконтроллера AVR. Для организации законченной радиосистемы с манипуляцией включение-выключение (OOK) необходим только кварцевый резонатор, литиевый элемент, три конденсатора, дроссель и петлевая антенна (рис. 5).

AT86RF401 может быть переключен в режим sleep, ток потребления в этом режиме составляет 0,5 мкА.

AT86RF401 имеет программируемый регистр детектора снижения напряжения батареи.

При поступлении сигнала на любую линию ввода-вывода микросхема переходит в режим передачи, при этом происходит активизация цепи генератора синхросигналов для микроконтроллера AVR. Несущая радиосигнала синтезируется с помощью ГУН. Оптимальная настройка ГУН поддерживается с помощью допусков на элементы схемы через использование программно управляемой матрицы на переключаемых конденсаторах.

Внутрисхемно программируемые энергонезависимая память программ (2 кбайт), выполненная по технологии Flash, и память данных (128 байт), выполненная по технологии EEPROM, позволяют осуществлять разработку за короткое время. Имеется также внутреннее статическое ОЗУ объемом 128 байт (SRAM).

Как и во всех микроконтроллерах AVR, короткая команда выполняется за один машинный цикл, который составляет один период тактовой частоты 1,25 МГц. Система команд насчитывает 114 различных инструкций. Для реализации функций передатчика и некоторых дополнительных функций встроенный МК AT86RF401 имеет отличные от стандартных AVR регистры ввода-вывода (таблица 2).

Таблица 2. Регистры ввода-вывода AT86RF401

Адрес (Hex)Наименование регистраФункции
$3FSREGStatus Register
$3ESPHStack Pointer High Register (program to 0.00)
$3DSPLStack Pointer Low Register
$35BL_CONFIGBattery Low Configuration Register
$34B_DETButton Detect Register
$33AVR_CONFIGAVR Configuration Register
$32IO_DATINI/O DATA IN Register
$31IO_DATOUTI/O DATA OUT Register
$30IO_ENABI/O Enable Register
$22WDTCRWatchdog Timer Control Register
$21BTCRBit Timer Control Register
$20BTCNTBit Timer Count Register
$1EDEEARData EEPROM Address Register
$1DDEEDRData EEPROM Data Register
$1CDEECRData EEPROM Control Register
$17LOCKDET2Lock Detector Configuration Register 2
$16VCOTUNEVCO Tuning Register
$14PWR_ATTENPower Attenuation Control Register
$12TX_CNTLTransmitter Control Register
$10LOCKDET1Lock Detector Configuration Register 1

Встроенный таймер микроконтроллера AVR с работой по прерываниям упрощает применение ШИМ или манчестерского кодирования для модуляции несущей. Радиосигнал передается на настроенную петлевую антенну, которая может быть реализована медным проводником на печатной плате.

Усилитель мощности генерирует дифференциальный сигнал, который передается с выхода ФАПЧ на внешнюю антенну. Выходная мощность передатчика может изменяться программно в пределах 36 дБ с шагом 1 дБ путем конфигурирования усилителя мощности.

Генератор с подкачкой (номинальное значение 1,2 В) обеспечивает работу в широком диапазоне питающих напряжений.

В устройстве имеются встроенные аппаратные функции brown-out protection и контроля уровня напряжения батареи. Цепь brown-out protection определяет, когда напряжение питания опускается ниже минимального значения, обеспечивающего нормальную работу (обычно 1,8 В). При значении напряжения питания ниже указанного происходит аппаратный сброс микроконтроллера. Пороговое напряжение, при котором индицируется разряд батареи, задается программно.

Источником прерывания в AT86RF401 могут быть события «регистр данных пуст» и «передача данных окончена». Таймер также поддерживает режим, при котором вместо прерывания используется опрос, позволяющий получить большую скорость передачи.

Этот таймер также может быть использован для декодирования сигнала, полученного внешним приемником.

AT86RF401 имеет несколько источников сброса: Power-on Reset — по включению питания, внешний сброс, сброс от сторожевого таймера, Brown-out Reset — при снижении напряжения батареи ниже установленного, Button Reset (программный сброс).

Передатчики ATAxR862

Новые передатчики ATAxR862 на базе МК T44C892 семейства MARC4 (рис. 6) подходят для применения как на стороне приемника, так и на стороне передатчика (для декодирования данных). ATAx862 содержит ROM, RAM, 16 линий ввода-вывода, два 8-разрядных многофункциональных таймера-счетчика с функцией модуляции и демодуляции, супервизор напряжения питания, сторожевой таймер и сложный генератор тактовых импульсов с внешним выводом (встроенный RC-генератор, кварцевый генератор 32 кГц и 4 МГц).

Программное ПЗУ выполняется по технологии EEPROM (ATAM862 — Flash-версия) или по маске (ATAR862 — ROM-версия). Кроме микропроцессорного и радиочастотного блока, передатчик ATAx862 имеет дополнительный блок последовательной памяти данных емкостью 512 бит, выполненной по технологии EEPROM.

Плата передатчика T5750

Фирма Atmel выпускает отдельно плату передатчика T5750 V1.1 на базе передатчика T5750 и 4-разрядного МК T48C893N семейства MARC (рис. 7), предназначенную для частотной и амплитудной манипуляций.

Плата питается от одного литиевого элемента 3 В (например, CR2032). Ток потребления покоя составляет менее 1 мкА, ток потребления при передаче данных — около 8,5 мА. Плата может работать на частотах 868,3 МГц и 915 МГц, переход с одной частоты на другую осуществляется сменой резонатора и конденсаторов С5, С6, С7 цепи согласования импеданса печатной антенны.

По умолчанию, плата настроена на частотную манипуляцию со скоростью передачи данных 1 кбод. Для ЧМн девиация частоты составляет около 30 кГц. На плате имеется программный адаптер JP1, через который реализуется внутрисхемное программирование памяти EEPROM микроконтроллера T48C893N. Для разработки программного обеспечения может использоваться стартовый набор разработчика TMEB893 для МК MARC4.

Приемники

Приемники фирмы Atmel поддерживают скорость приема данных в режиме АМн до 10 кбод и в режиме ЧМн до 3,2 кбод, различаются частотой приема данных и шириной полосы промежуточной частоты (ПЧ) (таблица 3).

Таблица 3. Приемники фирмы Atmel

НаименованиеЧастота передачи, МГцПолоса ПЧ, кГцНапряжение питания, ВТок потребления, мАКорпусТемпературный диапазон, °C
U3741BM300–450300/6004,5–5,57SO20–40...+105
U3742BM300–4506004,5–5,57SO20–40...+105
U3745BM310–4406004,5–5,57SO20–40...+85
T5743N300–4506004,5–5,57,5SO20–40...+105
T5760868–8709504,5–5,57,4SO20–40...+105
T5761902–9286004,5–5,57,4SO20–40...+105
T5744300–4506004,5–5,57,1SSO20, SO20–40...+105

Приемники поддерживают протоколы ЧМн, АМн, ШИМ, манчестерское и двухфазное кодирование. Чувствительность приемников в среднем составляет –110, –114 дБм (в режиме АМн, низкая скорость передачи данных) и –106 дБм (для ЧМн). Приемники имеют электростатическую защиту 4 кВ (кроме T5760/61 — 2 кВ) согласно MIL-STD-883. Принцип построения приемников одинаков, рассмотрим его на примере U3741BM.

U3741BM предназначен для работы на частотах 300–450 МГц, в технической документации Atmel приводятся параметры микросхемы и ее «обвязка» только для двух частот: 315 МГц (стандартный диапазон в США) и 433,92 МГц (стандартный диапазон для Европы). Переход с одной частоты на другую осуществляется с помощью смены нескольких внешних компонентов (резонатора и конденсаторов).

Входной каскад РЧ-приемника U3741BM представляет собой супергетеродин с промежуточной частотой 1 МГц и состоит из малошумящего усилителя, гетеродина, смесителя с подавлением зеркального канала до 30 дБ и усилителя РЧ (рис. 8). Сигнал с входного каскада РЧ фильтруется интегрированным фильтром ПЧ 4-го порядка, поступает на RSSI-усилитель, демодулятор и затем на фильтр данных (ФВЧ 1-го порядка и ФНЧ 1-го порядка). Далее сигнал передается в схему обработки данных.

Для повышения избирательности приемника до 40 дБ используют внешний ПАВ-фильтр. Для идентификации и фильтрации «шумов» в приемнике U3741BM может использоваться функция индикации уровня принимаемого сигнала RSSI (Receive Signal Strength Indication), позволяющая игнорировать фронты, которые случаются при отсутствии сильного радиосигнала. Недостатком использования RSSI является изменение условий приема (снижение чувствительности).

Для снижения энергопотребления используется специальный режим опроса — polling. В этом режиме приемник находится попеременно в трех состояниях. В режиме sleep цепь обработки сигнала отключена на время Tsleep, и микросхема потребляет низкий ток. Во время запуска Tstartup цепь обработки сигнала запускается.

Следующий режим — проверка количества битов в соответствии с установленным временным окном (bitcheck). Если полезный сигнал не обнаружен за время Tbitcheck, приемник переходит опять в режим sleep. То есть приемник включается на короткие промежутки времени и проверяет присутствие полезного сигнала на входе. Если сигнал обнаружен, приемник переходит в активный режим и передает данные во внешний МК. Приемник конфигурируется с помощью двух регистров разрядностью 12 бит, определяющих скорость передачи данных, интервалы и параметры различных режимов (Tsleep, Tstartup, Tbitcheck и т. д.).

U3741BM доступен с двумя различными полосами ПЧ. U3741BM-M2 — версия с шириной ПЧ 300 кГц — хорошо подходит для систем с АМн, где используется передатчик с ФАПЧ U2741B. U3741BM-M3 имеет полосу ПЧ 600 кГц. Этот вариант может быть использован совместно с U2741B в режимах ЧМн и АМн.

Использование U3741BM в режиме АМн дает более высокую точность частоты несущей.

Отладочные комплекты

Корпорация Atmel предлагает отладочные комплекты для разработки приемников и передатчиков, позволяющих осуществить разработку беспроводной системы до создания собственной платы. В отладочный комплект входит базовая плата с МК, плата приемника, плата передатчика и программное обеспечение (рис. 9). Отдельно могут поставляться платы приемника или передатчика. Для каждой пары «приемник — передатчик» предлагается свой отладочный комплект (таблица 4).

Таблица 4. Отладочные комплекты приемников и передатчиков

;
Отладочный комплектПриемникПередатчикЧастота, МГцШирина полосы пропускания, кГцПримечание
TMEBx741AU2741U3741433300
TMEBx741BU2741U3741433600
TMEBx741CU2741U3741315300
TMEBx741DU2741U3741315600
TMEBx745AU2745U3745433600
TMEBx745BU2745U3745315600
TMEB57x0T5750T5760868600
TMEB57x1T5750T5761915600
 T5753 315 планируется к выпуску в 2003 г.
 T5754 433 планируется к выпуску в 2003 г.
TMEB5744S3 T5744315600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N3 T5744315600плата приемника
TMEB5744S4 T5744433600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N4 T5744433600плата приемника
AT86RF401U-EK1AT86RF401U 315 плата передатчика
AT86RF401E-EK1AT86RF401E 433 плата передатчика
ATAK4015744UAT86RF401UT5744315
ATAK4015744EAT86RF401ET5744433
AT86RF211-DK433107AT86RF211AT86RF211433
AT86RF211-DK868107AT86RF211AT86RF211868
AT86RF211-DK915107AT86RF211AT86RF211915

Отладочный комплект TMEB57x0

Рассмотрим некоторые отладочные комплекты, приведенные в таблице 4. Отладочный комплект TMEB57x0 предназначен для ознакомления с приемником T5760 и передатчиком T5750, работающими на частоте 868 МГц. Он состоит из базовой платы на основе 4-разрядного микроконтроллера семейства MARC4, платы приемника и платы передатчика (рис. 10). Приемник и передатчик программируются через внешний компьютер под управлением программного обеспечения передатчика или приемника соответственно, поставляемого вместе с отладочным комплектом.

Программное обеспечение передатчика позволяет устанавливать скорость передачи данных, тип модуляции, тестовое слово и т. д.

После записи программного кода в передатчик плата передатчика работает независимо и может быть снята с базовой платы. Программное обеспечение приемника имеет средства оценки передачи данных (гистограммы, временные таблицы). Приемник работает только совместно с базовой платой. Соответствующие светодиоды индицируют включение питания, правильность тестового слова, соответствие телеграммы установленному временному окну.

Отладочный комплект ATAK4015744

Отладочный комплект ATAK4015744 включает в себя платы приемника T5744 и передатчика AT86RF401, образцы AT86RF401 и T5744, необходимые программные средства для разработки двунаправленной передачи данных. Программное обеспечение позволяет передавать передатчику уникальный 8-битовый код, соответствующий одной из четырех кнопок платы передатчика. Он содержит идентификационный код кнопки и данные о состоянии батарейного элемента. Приемник T5744 демодулирует радиосигнал в цифровую форму и передает его для обработки в AT86RF401.

После обработки сигнала двоичное представление кода нажатой клавиши и статус батарейного элемента отображаются с помощью трех светодиодов. В наборе используется манипуляция включение-выключение (OOK) для модуляции несущей и ШИМ для кодирования цифровой информации.

Плата передатчика имеет в своем составе AT86RF401, кнопки, держатель батареи, печатную антенну, разъем, дискретные компоненты. Внутрисхемное программирование (ISP) возможно через интерфейс SPI с помощью 6-полосного ленточного кабеля, подсоединяемого к COM-порту PC. Плата приемника имеет в своем составе две микросхемы T5744 и AT86RF401, держатель батарейного элемента, печатную антенну, разъем, дискретные компоненты. Сохранена возможность реализации функции RSSI приемника T5744, которая не используется в отладочном комплекте.

Три светодиода подсоединены к AT86RF401 и зажигаются при получении соответствующим образом промодулированного сигнала.

T5744 имеет вывод для антенны с одним вхо-дом. Плата приемника содержит средства для согласования цепи с печатной антенной на плате или простой штыревой антенной l/4. Печатная антенна не согласована с импедансом 50 Ом цепи, она предназначена для демонстрации работы только на коротких расстояниях. Согласовать импеданс (и получить большее расстояние связи) возможно отсоединением печатной антенны и подключением антенны l/4.

В наборе применено ШИМ-кодирование 1/3:2/3, которое может быть изменено программно. 1/3:2/3 означает, что «1» представляется первой 1/3 периода, содержащей радиосигнал, а последние 2/3 периода не содержат сигнала. Для «0», наоборот, первые 2/3 не содержат сигнала, а последняя 1/3 содержит. Сообщение состоит из 2 байт: преамбулы (0xFFFE) и байта данных (старшая половина байта содержит статус батареи, а младшая — идентификационный номер кнопки).

Байт данных повторяется 3 раза. Идентификационные номера кнопок кодируются следующим образом: кнопка 0 — 0001, кнопка 1— 0011, кнопка 2 — 0111, кнопка 3 — 1111. Такие идентификационные номера позволяют однозначно идентифицировать каждую кнопку и при сдвиге одного бита ошибки идентификации не возникает. Бит-таймер выполняет функцию манипуляции передатчика, обеспечивая синхронность модуляции усилителем мощности.

Приемник находится во включенном состоянии постоянно, поэтому он может реагировать на шум. Микроконтроллерная часть AT86RF401 должна проверять каждый фронт с помощью бит-таймера для определения полезного сигнала. При использовании ШИМ-кодирования бит может быть определен как «1» или «0» путем измерения интервала от переднего до заднего фронта (рис. 12).

Приемопередатчик

Отдельно в ряду радиочастотной продукции Atmel стоит приемопередатчик AT86RF211 (таблица 5), предназначенный для работы с внешним МК AVR. Это недорогое решение для беспроводных применений (телеметрия, датчики) для скоростей до 64 кбит/с и полудуплексной передачи. Расстояние передачи составляет до 30 метров в закрытом помещении и до 300 метров в открытом пространстве.

Таблица 5. Приемопередатчик фирмы Atmel

НаименованиеЧастота передачи, МГцСкорость передачи данныхВыходная мощность, дБмТок потребленияНапряжение питания, ВКорпусТемпературный диапазон, °C
AT86RF211915/868/43364 кбит/с10/12/14 0,5 мкА–35 мА2,4–3,75TQFP48–40…+85

Для работы на частотах 433, 868 и 915 МГц используется один приемопередатчик, выбор частоты осуществляется подключением различных внешних элементов. Имеется функция цифровой подстройки частоты несущей с шагом 200 кГц. Из блок-схемы AT86RF211 (рис. 13) видно, что из внешних компонентов необходим только кварцевый резонатор, керамический фильтр, антенно-согласующие компоненты и фильтрующие компоненты питания.

Все необходимые радиочастотные блоки интегрированы в AT86RF211, что позволяет упростить разработку платы приемопередатчика и позволяет сократить затраты на производство соответствующих компонентов. Конструкция AT86RF211 позволяет избежать типичных проблем, возникающих при моделировании устройств беспроводной связи, например, изменения частоты при электростатическом воздействии от рук пользователя или помещении устройства в корпус.

Структура приемника супергетеродинная, двойного преобразования. AT86RF211 включает в себя переключатель режимов прием/передача (Rx/Tx) со временем переключения менее 200 мкс. Имеются также цифровая функция RSSI и функция контроля значения напряжения батарейного элемента.

AT86RF211 содержит встроенный синтезатор, ФАПЧ, ГУН, имеет 8 цифровых уровней выходной мощности. Он поддерживает ЧМн, манчестерское кодирование сигнала не требуется.

Приемопередатчик может работать в нормальном режиме приема-передачи, в независимом режиме «wakeup» и режиме энергосбережения «power down».

В нормальном режиме микросхема конфигурируется через МК, устанавливаются частота и режим (прием или передача). Далее микросхема действует как конвейер: данные, поступающие на вывод DATAMSG, немедленно передаются в эфир (Tx), либо сигнал, поступающий с антенны, демодулируется и передается побитно в МК по тому же выводу DATAMSG (Rx). Данные в кристалле не хранятся и не обрабатываются.

В режиме «wakeup» кристалл устанавливается в специальный режим передачи, называемый sleep. Кристалл периодически запускается по сигналу от внутреннего таймера (отдельная функция, не зависящая от МК, находящегося в режиме power-down) и ожидает данные в виде специального сообщения, формат которого определяется предварительно. При получении правильного сообщения данные сохраняются в AT86RF211 (до 32 бит), и на выводе WAKEUP генерируется сигнал прерывания. В противном случае процедура продолжается.

AT86RF211 имеет несложный интерфейс подключения к МК, при котором его можно рассматривать как внешний периферийный узел МК. Обмен данными между AVR МК и РЧ-модулем AT86RF211 осуществляется через 3 регистра ввода-вывода общего назначения МК, которые используются для чтения и записи данных в 16 внутренних регистров AT86RF211. 8 регистров AT86RF211 используются для конфигурирования нормального режима обмена данными, 4 регистра для режима «wake-up», 4 регистра для реализации специальных функций, определяемых конечным приложением. Размеры регистров варьируются от 32 бит до 1 бита регистра RESET. Наиболее часто используемые биты расположены в старших разрядах регистров. Режимы чтения и записи позволяют осуществлять доступ к отдельным битам регистра.

Сигналы SLE, SCK и SDATA МК формируют последовательный цифровой интерфейс для управления работой приемопередатчика и могут быть назначены на любые выводы общего назначения AVR. Сигнал SLE (enable/chip select) и SCK (clock) работают на выход, сигнал SDATA является двунаправленным.

Сигнал DATAMSG используется для организации полудуплексной передачи между МК и РЧ модулем (рис. 14).

При организации асинхронного интерфейса UART оба вывода RхD и TхD МК соединяются с двунаправленным вводом-выводом DATAMSG AT86RF211. Так как осуществляется полудуплексная передача, при отсутствии передачи данных вывод TхD должен находиться в высокоимпедансном состоянии.

Вывод DATACLK используется для синхронной передачи и поэтому при использовании UART не задействован.

Для организации синхронной передачи данных между AVR и AT86RF211 необходимо использовать либо интерфейс «bit banging», либо узел SPI.

Интерфейс SPI используется для высокоскоростного обмена данными. Вывод DATACLK AT86RF211 подсоединяется к выводу SCK порта SPI МК (рис. 15). При приеме данных порт SPI работает в режиме slave. Вывод SCK работает в режиме входа и управляется выводом DATACLK AT86RF211. Вывод MOSI порта SPI подсоединяется к выводу DATAMSG AT86RF211. Так как обмен данных происходит в полудуплексном режиме, вывод MISO остается свободным. Вывод SS/ следует подсоединить к «земле». В режиме передачи вывод SCK порта SPI остается в неподключенном состоянии, чтобы избежать конфликта с выводом DATACLK AT86RF211.

При такой организации обмена данными между AT86RF211 и МК следует учитывать скорость передачи по интерфейсу SPI, зависящую от тактовой частоты МК и предделителя.

Если тактовая частота МК велика, может оказаться, что скорость SPI окажется слишком большой для AT86RF211 в режиме передачи, и AT86RF211 не будет успевать передавать данные в эфир. Скорость порта SPI в режиме приема будет всегда совместима с AT86RF211.

Для получения требуемой скорости передачи данных, не накладывающей ограничения на выбор МК по скорости, возможно использование комбинации аппаратной реализации порта SPI для режима приема, имеющего жесткие требования по синхронизации, и аппаратно управляемых вводов-выводов приемопередатчика от таймера (bit banging) для режима передачи.

Также удобно использовать режим аппаратно управляемых вводов-выводов, если МК не имеет периферийных узлов портов UART или SPI. Для реализации такого обмена вывод DATAMSG подсоединяется к любому выводу МК, вывод DATACLK к любому выводу, выполняющему функцию запроса прерывания из внешнего источника. Функция восстановления синхросигнала после сброса обеспечивает появление фронта тактового сигнала в середине получаемого бита данных, по которому инициализируется прерывание.

Для всех вариантов последовательного подключения выводы SDATA, SCK и SLE AT86RF211 подключаются к вводам-выводам общего назначения МК. Если используется экономичный режим питания (standby), вывод WAKEUP должен быть подсоединен к выводу МК с функцией запроса прерывания из внешнего источника.

Отладочный комплект AT86RF211

Отладочный комплект AT86RF211-DKххх107 (рис. 16) предназначен для быстрой и простой разработки системы на базе AT86RF211 и AVR МК 8-бит AT90LS8535. Отладочный комплект содержит два одинаковых модуля. Каждый модуль состоит из базовой платы, имеющей в своем составе AVR МК, ЖКИ, кнопку, переключатель, датчик освещенности и несколько светодиодов, а также дочерней платы РЧ-модуля, состоящей из AT86RF211, соответствующей обвязки и гибкой штыревой антенны, которая может быть отсоединена для подключения тестового оборудования. МК AT90LS8535 поставляется с запрограммированной демо-версией, которая передает между двумя модулями данные об освещенности, полученные с помощью интегрированного АЦП МК. Исходные коды для этой и других программ на языке С поставляются вместе с комплектом.

Отладочный комплект следует заказывать на конкретную частоту: 915 МГц, 868 МГц или 433 МГц. Базовая плата одинакова для всех комплектов, отличаются только дочерние платы РЧ-модуля.

На РЧ-модуле отладочного комплекта имеется ПАВ-фильтр, фильтр первой ПЧ 10,7 МГц и фильтр второй ПЧ 455 кГц. Конструкция модуля обеспечивает узкополосную передачу, высокую избирательность и большую дальность связи. Из-за полосы фильтра второй ПЧ 455 кГц скорость передачи данных ограничена 20 кбит/с.

Для применений, требующих скорости данных более 64 кбит/с и, соответственно, более широкой полосы, следует заменить на плате фильтр второй ПЧ на конденсатор. Отладочный комплект сопровождается необходимой документацией для разработки различных встроенных приложений.

Отдельно поставляются дочерние платы РЧ-модулей для дальней связи со штыревой антенной (рис. 17) и для небольшой дальности связи с печатной антенной (рис. 18).

Дочерние платы совместимы с отладочным комплектом. Gerber-файлы, список компонентов и принципиальные схемы поставляются вместе с дочерними платами.
