AOR AR 3000

Надежная конструкция на металлическом шасси

15 полосовых фильтров

Полное дистанционное управление с компьютера

Многофункциональный дисплей с подсветкой

Часы

Энергонезависимая память

Автоматическое включение/выключение в заданное время

Отображение типа сигнала, частоты, номера канала памяти, режима поиска/сканирования, S-метр

Канал памяти хранит тип сигнала, частоту, настройку аттенюатора, статус захвата

Технические характеристики AR-3000
Модель	AR-3000
Частотный диапазон	100 кГц - 2036 МГц
Виды модуляции	USB/LSB, SW, AM, NFM, WFM
Тип приемника	Супергетеродин с 3-кратным преобразованием (SSB, SW, AM, NFM);
	Супергетеродин с 4-кратным преобразованием (WFM)
Память каналов	400
Скорость сканирования	50 кан/с
Скорость поиска	50 кан/с
Чувствительность	SSB, SW 10дБ SINAD: (0,1..2,5МГц) - 1.00мкВ; (2,5..1800МГц) - 0.25мкВ; (1800,0..2000,0МГц) - 0.75мкВ
	АМ 10дБ SINAD: (0,1..2,5МГц) - 3.20мкВ; (2,5..1800,0МГц) - 1.00мкВ; (1800,0..2000,0МГц) - 3.00мкВ
	NFМ 12дБ SINAD: (2,5..1800,0МГц) - 0.35мкВ; (1800,0..2000,0МГц) - 1.25мкВ
	WFМ 12дБ SINAD: (2,5..1800,0МГц) - 0.35мкВ; (1800,0..2000,0МГц) - 3.00мкВ
Избирательность	SSB, SW - 6дБ (2,4кГц) / -60дБ (4,5кГц)
	АМ, NFM - 6дБ (12,0кГц) / - 70дБ (25,0кГц)
	WFM - 6дБ (180,0кГц) / - 50дБ (800,0кГц)
Размеры	138х80х200мм
Вес	1.2кг
Напряжение питания	13.8В

вверх

AOR AR 5000

Стационарный сканирующий приемник японской фирмы AOR Ltd. AR 5000 получил высокую оценку специалистов благодаря ряду уникальных характеристик: широкой полосе рабочих частот, высокой скорости сканирования (CyberScan), набору переключаемых полос пропускания приемника как по 2-й и 3-й ПЧ, так и по звуковой частоте, автоматического конфигурирования входных преселекторных цепей, включая функцию подключение предусилителя и аттенюатора.

Широкий диапазон: 0.01 - 2600 МГц с сохранением высокой чувствительности во всем диапазоне.

Малые габариты и вес для данного типа устройств(217х100х260 мм, 3,5 кг).

Высокая стабильность частоты, (температурная нестабильность TCXO: ?1,5*10^-6 в диапазоне температур0°С...+ 50°С; старение: ?1*10^-6/за год).

Программируемый шаг перестройки от 1 Гц до 1 МГц, для всех режимов.

Функция автоматической подстройки частоты (AFC), AR5000 подстраивается на частоту принимаемого сигнала.

Большой дисплей отображает много различной информации (частота, режим, АРУ и т.д.) символьно-цифровые комментарии (которые также могут быть сохранены в памяти для идентификации данных).

Аналоговый индикатор позволяет следить за относительной величиной сигнала.

Автоматически или вручную включаемый предусилитель или аттенюатор.

Удобство настройки. Предусмотрено несколько методов ввода частоты: с клавиатуры, с помощью 2-х ручек настройки.

Виды модуляции: AM, FM, SSB (USB, LSB), CW

Номинальные полосы пропускания приемника: 500 Гц (опция); 3 кГц; 6 кГц; 15 кГц, 30 кГц; 110 кГц; 220 кГц.

Режим автоматической установки вида модуляции и шага перестройки частоты по рабочему диапазону.

Полное восстановление несущей в режиме SSB, улучшающее качество приема.

Тройное преобразование частоты Fпч = 622 МГц; 10,7 МГц; 455 кГц..

Типы сканирования и просмотра: программируемое, диапазонное, по каналам памяти, по видам сигнала (голос, тон, CTCSS, DTMF) по группам каналов памяти, приоритетное, с автоматической записью частот. Время задержки регулируется. Система "поиска голоса" позволяет пропускать немодулированные и шумовые сигналы.

1000 ячеек памяти в 10 банках. Каждой ячейке памяти и банку памяти можно присвоить имя - комментарий длиной до 8 символов. 20 банков просмотра с автозаписью частот

Разъемы: RS232 порт для связи с компьютером. BNC-выход промежуточной частоты IF = 10,7 МГц и BNC - вход опорной частоты STDin=10 МГц. ACC1 и АСС2- разъемы. Два переключаемых антенных разъема N-типа и PL-типа, гнезда для наушников и внешнего громкоговорителя, гнездо "MUTE" при использовании AR5000 с передатчиком.

Питание AR5000 от источника напряжением 12-16 В, ток 1 А (входит в комплект).

Выходная звуковая мощность - 1,7 Вт на нагрузке 8 Ом

Краткая инструкция на английском языке

(14Кб) AOR AR-5000

Технические характеристики AR-5000
Модель	AR-5000
Диапазон частот (МГц)	0.01...2600
Виды модуляции	SSB (USB, LSB), AM , CW, FM
Чувствительность (мкВ) (AM при 10дБ S/N, SSB, CW, FM при 12дБ SINAD)	Диапазон	AM 6 кГц	SSB/CW 3 кГц	FM 15 кГц	FM 220 кГц
	10 - 40 кГц	63	17,7	-	-
	40 - 100 кГц	4,46	1,25	-	-
	100 кГц - 2 МГц	2,23	0,40	-	-
	2 МГц - 40 МГц	1,25	0,40	0,56	1,58
	40 - 1000 МГц	0,63	0,3	0,4	1,28
	1000 -2600 МГц	0,63	0,3	0,36	0,89
Скорость сканирования	45 каналов или шагов перестройки частоты в секунду
Напряжение питания/ток потребления	12 - 16 В / 1 А (типовое)

вверх

AOR AR 5000A

Стационарный сканирующий приемник японской фирмы AOR Ltd. AR-5000 получил высокую оценку специалистов благодаря ряду уникальных характеристик: широкой полосе рабочих частот, высокой скорости сканирования (CyberScan), набору переключаемых полос пропускания приемника как по 2-й и 3-й ПЧ, так и по звуковой частоте, автоматического конфигурирования входных преселекторных цепей, включая функцию подключение предусилителя и аттенюатора. В середине 2003 года выпущена новая модификация приемника AOR AR5000A, основные отличия - расширенный диапазон 0.01-3000 Мгц, увеличен объем памяти, улучшена работа с магнитофоном.

Основные характеристики AR-5000A:

Широкий диапазон: 0.01 - 3000 МГц с сохранением высокой чувствительности во всем диапазоне.
Малые габариты и вес для данного типа устройств(217х100х260 мм, 3,5 кг).
Высокая стабильность частоты, (температурная нестабильность TCXO: ?1,5*10-6 в диапазоне температур 0°С...+ 50°С; старение: ?1*10-6/за год).
Программируемый шаг перестройки от 1 Гц до 1 МГц, для всех режимов.
Функция автоматической подстройки частоты (AFC), AR5000 подстраивается на частоту принимаемого сигнала.
Большой дисплей отображает много различной информации (частота, режим, АРУ и т.д.) символьно-цифровые комментарии (которые также могут быть сохранены в памяти для идентификации данных).
Аналоговый индикатор позволяет следить за относительной величиной сигнала.
Автоматически или вручную включаемый предусилитель или аттенюатор.
Удобство настройки. Предусмотрено несколько методов ввода частоты: с клавиатуры, с помощью 2-х ручек настройки.
Виды модуляции: AM, FM, SSB (USB, LSB), CW
Номинальные полосы пропускания приемника: 500 Гц (опция); 3 кГц; 6 кГц; 15 кГц, 30 кГц; 110 кГц; 220 кГц.
Режим автоматической установки вида модуляции и шага перестройки частоты по рабочему диапазону.
Полное восстановление несущей в режиме SSB, улучшающее качество приема.
Тройное преобразование частоты Fпч = 622 МГц; 10,7 МГц; 455 кГц..
Типы сканирования и просмотра: программируемое, диапазонное, по каналам памяти, по видам сигнала (голос, тон, CTCSS, DTMF) по группам каналов памяти, приоритетное, с автоматической записью частот. Время задержки регулируется. Система "поиска голоса" позволяет пропускать немодулированные и шумовые сигналы.
2000 ячеек памяти в 40 банках. Каждой ячейке памяти и банку памяти можно присвоить имя - комментарий длиной до 8 символов. 20 банков просмотра с автозаписью частот
Разъемы: RS232 порт для связи с компьютером. BNC-выход промежуточной частоты IF = 10,7 МГц и BNC - вход опорной частоты STDin=10 МГц. ACC1 и АСС2- разъемы. Два переключаемых антенных разъема N-типа и PL-типа, гнезда для наушников и внешнего громкоговорителя, гнездо "MUTE" при использовании AR5000 с передатчиком.
Питание AR-5000 от источника напряжением 12-16 В, ток 1 А (входит в комплект).
Выходная звуковая мощность - 1,7 Вт на нагрузке 8 Ом.

Краткая инструкция на английском языке

(14Кб) AOR AR-5000A

Технические характеристики AR-5000A
Модель	AR-5000
Диапазон частот (МГц)	0.01...3000
Виды модуляции	SSB (USB, LSB), AM , CW, FM
Чувствительность (мкВ) (AM при 10дБ S/N, SSB, CW, FM при 12дБ SINAD)	Диапазон	AM 6 кГц	SSB/CW 3 кГц	FM 15 кГц	FM 220 кГц
	10 - 40 кГц	63	17,7	-	-
	40 - 100 кГц	4,46	1,25	-	-
	100 кГц - 2 МГц	2,23	0,40	-	-
	2 МГц - 40 МГц	1,25	0,40	0,56	1,58
	40 - 1000 МГц	0,63	0,3	0,4	1,28
	1000 -3000 МГц	0,63	0,3	0,36	0,89
Скорость сканирования	45 каналов или шагов перестройки частоты в секунду
Напряжение питания/ток потребления	12 - 16 В / 1 А (типовое)

вверх

AOR AR ONE

Широкий диапазон: 0.01 - 3300 МГц с сохранением высокой чувствительности.

Малые габариты и вес (157х58х270 мм, 2,2 кг), возможность мобильного использования.

Сверхвысокая стабильность частоты. Температурная нестабильность равна ?0,1*10-6 в температурном диапазоне -10 град.С…50 град.С (в моделях AR5000 и AR7030 ?1,5*10-6).

Шаг перестройки: стандартный: 1, 10, 50, 100, 500 Гц, 1, 1,5; 6,25; 9, 10, 12,5; 20, 25, 30, 50, 100, 500 кГц; нестандартный: до 1 МГц с шагом 1 Гц.

10 генераторов VFO.

Высокий уровень интермодуляции 3-го порядка (+2 дБм, минус 1 дБм свыше 2,5 ГГц).

Динамический диапазон не менее 90 дБ.

Избирательность по побочным каналам приема не менее 60 дБ.

Избирательность по соседним каналам приема не менее 55 дБ во всех режимах.

Уровень побочных излучений не более -57 дБ.

Индикация измеренного уровня сигнала на антенном входе в дБм или дБмкВ.

Возможность управления 99-ю AR-ONE от одного компьютера.

Удобство настройки. Предусмотрено несколько методов ввода частоты: с цифровой клавиатуры, специальными кнопками или с помощью ручки настройки.

Виды модуляции: SSB (USB, LSB), CW, AM, FM, WFM, включая специальные виды: широкая и узкая AM (WAM, NAM), узкая FM (SFM).

Режим автоматической установки вида модуляции и шага перестройки частоты по рабочему диапазону.

Полное восстановление несущей в режиме SSB, улучшающее качество приема.

Тройное преобразование частоты

1000 ячеек памяти

Частота внешнего опорного генератора 10 МГц.

Аудиовыход 1,5 Вт при КНИ < 10%.

Разъемы: два RS232 порта для связи с компьютером; BNC-выход промежуточной частоты IF = 10,7 МГц или 455 кГц; ACC- разъем; N типа - антенный разъем.

Технические характеристики
Диапазон частот (МГц)	0.01...3300
Виды модуляции	SSB (USB, LSB), AM (wide,normal,narrow), CW, FM (normal, narrow), WFM, DATA
Чувствительность (мкВ) ( SSB,CW,AM при 10дБ S/N, FM, WFM при 12дБ SINAD )	Диапазон (МГц)	CW	SSB	AM	NFM	WFM
	0,01-0,04	22,3	-	-	-	-
	0,04 – 0,1	1,5	-	4.5	-	-
	0,1 - 40	0,7	0,7	2,5	0,89	-
	40 – 1000	0,4	0,4	0,89	0,6	1,5
	1000 - 2500	0,32	0,32	0,9	0,4	1,5
	2500 - 3300	0,35	0,35	0,9	0,5	1,5
Скорость сканирования	37 шагов перестройки частоты в секунду
Напряжение питания / ток потребления	10,8 – 16 В / менее 2 А (типовое)

вверх

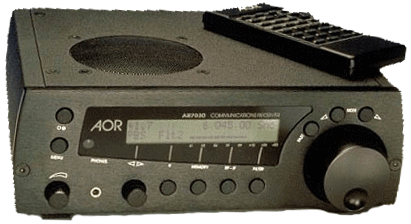

AOR AR 7030

Коротковолновый связной приемник AR7030 производства известной японской фирмы AOR Ltd. отличают большой динамический диапазон и малые собственные шумы. Высокий технический уровень исполнения AR7030, использование прецизионных элементов, фильтров Коллинза позволяют приемнику AR7030 быть достойной альтернативой приемникам с цифровой (DSP) обработкой сигналов, что несомненно вызовет интерес профессионалов и любителей "живого" звука.
Основные характеристики AR-7030:

Диапазон рабочих частот: 0.02 - 32 МГц с сохранением высокой чувствительности
Высокая стабильность частоты TCXO. Температурная нестабильность: ?1*10-6 (10°C…40°C); ?2.5*10-6 (-30°C…70°C)
Точка пересечения IP3 не менее +30 дБм (типовая +35 дБм).
Динамический диапазон 104 дБ (типовое значение) при отстройке 20/40 кГц с SSB фильтром 2.2 кГц.
Встроенный усилитель и аттенюатор позволяют изменять уровень чувствительности от +10 дБ до минус 40 дБ
Виды модуляции: SSB (USB, LSB), СW, AM, синхронная АМ, DATA и NFM.
Стандартные полосы пропускания 2,2 кГц; 4,5 кГц; 7 кГц; 10 кГц. Возможность установки опциональных фильтров
Шаг перестройки (минимальный): 2.655 Гц для режима SSB; 10.62 Гц для режимов АМ и NFM.
Автоматическая калибровка и выравнивание фильтров
Удобство управления: как от органов управления на передней панели, так и дистанционно в полном объеме при помощи инфракрасного пульта
Двойное преобразование частоты. в диапазоне 0,02 - 32 МГц. Fпч1=45 МГц; Fпч2=455 кГц.
100 ячеек памяти.
Выходная мощность аудиосигнала 2,2 Вт на 8 Омах. Имеются 4-х полосные регуляторы тембра
Разъемы:
последовательный порт для связи с компьютером.
Два переключаемых антенных входа,
выход на внешний динамический громкоговоритель,
8-контактный DIN- разъем для подключения внешних устройств.
Габариты и вес: 238х77х191 мм, 2.2 кг.
Прочный металлический корпус с оригинальным дизайном.
Опции:
Внешний источник напряжения питания 15 В (в комплекте).
Фильтры Коллинза:
MF300 (CW 0,3кГц/3 дБ; 1 кГц.60 дБ).
MF500 (CW 0,5 кГц/3 дБ, 2 кГц/60 дБ)
MF2,5 (SSB 2,5 кГц/3 дБ; 5,2 кГц/60 дБ).
MF4 (AM 3,8 кГц/3 дБ; 10 кГц/60 дБ).
MF6 (AM/FM 5,5 кГц/3 дБ; 11 кГц/60 дБ).
Керамические фильтры Мюрата
CFJ455K8 (1,0 кГц)
CFJ455K5 (2,4 кГц)
CFK455J (3 кГц).
Аккумулятор BP123 (BP7030) – обеспечивает не менее 4-х часов работы.
Телескопическая штыревая антенна TW7030

Для версии AR-7030+
NB7030-подавитель импульсных помех, шумовой фильтр; модернизация CPU (400 ячеек памяти с возможность записи 14 символьных комментариев; установки таймера “вкл-откл” и т.д.)

Технические характеристики AR-7030
Диапазон частот (МГц)	0,02....32
Виды модуляции	SSB (USB, LSB), AM, SAM, CW, DATA, NFM
Чувствительность (мкВ) ( SSB,CW,AM при 10дБ S/N, NFM, при 12дБ SINAD )	Частота (МГц)	USB (фильтр 2,2 кГц)	AM (фильтр 5,5 кГц)	NFM (фильтр 9,5 кГц)
	0,02	1,4	-	-
	0,1	0,34	-	-
	0,5	0,18	0,33	-
	1	0,19	0,36	-
	5	0,35	0,35	-
	14	0,42	0,42	-
	28	0,23	0,4	0,48
	32	0,24	0,43	-
Напряжение питания/ток потребления		12 – 16 В / 400 мА (типовое); 1 А max

вверх

AOR AR ONE

Широкий диапазон: 0.01 - 3300 МГц с сохранением высокой чувствительности.

Малые габариты и вес (157х58х270 мм, 2,2 кг), возможность мобильного использования.

10 генераторов VFO.

Высокий уровень интермодуляции 3-го порядка (+2 дБм, минус 1 дБм свыше 2,5 ГГц).

Динамический диапазон не менее 90 дБ.

Избирательность по побочным каналам приема не менее 60 дБ.

Избирательность по соседним каналам приема не менее 55 дБ во всех режимах.

Уровень побочных излучений не более -57 дБ.

Индикация измеренного уровня сигнала на антенном входе в дБм или дБмкВ.

Возможность управления 99-ю AR-ONE от одного компьютера.

Виды модуляции: SSB (USB, LSB), CW, AM, FM, WFM, включая специальные виды: широкая и узкая AM (WAM, NAM), узкая FM (SFM).

Режим автоматической установки вида модуляции и шага перестройки частоты по рабочему диапазону.

Полное восстановление несущей в режиме SSB, улучшающее качество приема.

Тройное преобразование частоты

1000 ячеек памяти

Частота внешнего опорного генератора 10 МГц.

Аудиовыход 1,5 Вт при КНИ < 10%.

Технические характеристики
Диапазон частот (МГц)	0.01...3300
Виды модуляции	SSB (USB, LSB), AM (wide,normal,narrow), CW, FM (normal, narrow), WFM, DATA
Чувствительность (мкВ) ( SSB,CW,AM при 10дБ S/N, FM, WFM при 12дБ SINAD )	Диапазон (МГц)	CW	SSB	AM	NFM	WFM
	0,01-0,04	22,3	-	-	-	-
	0,04 – 0,1	1,5	-	4.5	-	-
	0,1 - 40	0,7	0,7	2,5	0,89	-
	40 – 1000	0,4	0,4	0,89	0,6	1,5
	1000 - 2500	0,32	0,32	0,9	0,4	1,5
	2500 - 3300	0,35	0,35	0,9	0,5	1,5
Скорость сканирования	37 шагов перестройки частоты в секунду
Напряжение питания / ток потребления	10,8 – 16 В / менее 2 А (типовое)

вверх

AOR AR 8200MK3

Стационарный сканирующий приемник японской фирмы AOR Ltd.

AR 8200MK3 получил высокую оценку специалистов благодаря ряду уникальных характеристик:

широкой полосе рабочих частот

высокой скорости сканирования (CyberScan)

набору переключаемых полос пропускания приемника как по 2-й и 3-й ПЧ, так и по звуковой частоте

автоматического конфигурирования входных преселекторных цепей, включая функцию подключение предусилителя и аттенюатора.

Технические характеристики
Диапазон частот	0.5 - 2040 МГц
Виды модуляции	NFM, WFM, AM, USB, LSB, CW, SFM, NAM, WAM
Размер шага	0.05 – 1000 кГц включая 8.33 кГц
Чувствительность
AM	0.7 – 3.5 мкВ
SSB	0.3 – 1.5 мкВ
NFM	0.35- 2.5 мкВ
WFM	1- 1.5 мкВ
Избирательность (-6дБ)
SSB/NAM	3кГц
AM/SFM	9кГц
WAM, NFM	12кГц
WFM	150кГц (-3дБ)
Макс. скорость сканирования	37.42
Каналов памяти	1000 (20 банков)
Каналов выборочного сканирования	50
Каналов приоритета	1
Банков поиска	40
Каналов пропуска	50 на каждый банк поиска + 50 для VFO-поиска
Потребление
Номинальное	190 мА
в режиме ожидания	145 мА
в режиме сохранения батарей	25 мА
Питание	4 батареи АА или внешний источник 12В
Размеры, мм	143х61х39
Вес	196 г (335 с батареями)

вверх

AOR AR 8600

Непрерывное развитие изделий AOR привело в июле 2002 года к выпуску новой модификации AR8600 - AR8600Mark2, в котором:

Верхний предел диапазона рабочих частот увеличен до 3000 МГц

Улучшена чувствительность в диапазоне рабочих частот от 100 кГц. Это достигнуто улучшением и добавлением количества переключаемых полосно-пропускающих фильтров и фильтров ПЧ.

Применение в схеме AR8600 Mk2 двух двойных балансных смесителей на полевых транзисторах в микроэлектронном исполнении (RMS-1 и RMS-2) значительно повысило эффективность сигнального тракта AR8600, особенно в коротковолновой области.

Добавлена регулировка подсветки LCD-дисплея и клавиатуры (c) Sicom2002.

Подсветка LCD-дисплея и клавиатуры включается при открывании шумоподавителя.

Уточнена калибровка в режиме поиска с ограничением по уровнем.

Технические характеристики
Диапазон частот (МГц)	0.1-2040
Модуляция	LSB, USB, AM, NAM, WAM, CW, NFM, WFM, SFM
Каналов памяти	1000 (20x50)
Каналов селективного сканирования	50
Каналов приоритета	1
Банков памяти	20
Шаг сетки частот	любой кратный 50 Гц, включая 8.33 кГц
Чувствительность (мкВ)	1…3.5 (AM), 0.35…2.5 (NFM)
(в зависимости от частоты)	1.0 (WFM)
Избирательность (-6дБ)	SSB/NAM 3кГц
	AM/SFM 9кГц
	WAM/NFM 12кГц
	WFM 150кГц (-3дБ)
Скорость сканирования (кан/с)	37
Размеры (мм)	155х57х195
Вес (г)	2000
Напряжение питания (В)	12

вверх

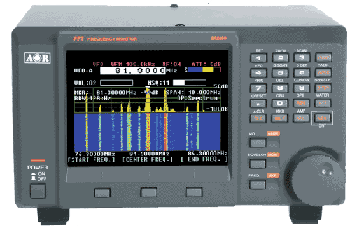

AOR SR-2000

В 2005 г.на на украинсвом рынке появился новый приемник-анализатор спектра SR2000, который, несомненно, заинтересует широкий круг потребителей.
Основные характеристики SR2000:

Разработаны и собраны в Японии.

Функция поиска на основе FFT (быстрое преобразование Фурье) обеспечивает высокую скорость обнаружения сигнала (в полосе 10 МГц за 0.2 секунды).

Использование встроенного цветного TFT дисплея размером 12,5 см. позволяет легко просматривать четкие изображения полученных сигналов.

Диапазон частот до 10 МГц отображается на дисплее в реальном времени при помощи цифрового процессора обработки сигналов.

Функция отображения сигнала на дисплее в виде "водопада" запоминает сигналы в течение времени и использует цвета для определения их величины.

Широкодиапазонный (25 МГц ~3 ГГц) прием сигналов в режимах AM,NFM,WFM,SFM.

Удобная панель управления.

Пошаговый режим отображения заданного диапазона.

Режим отображения канала: когда рабочий диапазон частот известен, SR2000 может быть использован как индикатор этого диапазона или сигнала.

Управление от компьютера через COM-порт

Аксессуары SR2000:
Широкодиапазонная антенна DA3000 (25 – 2000 МГц).
AOR WL500 •активная рамочная КВ антенна

Технические характеристики
Диапазон частот (МГц)	25...3000 (непрерывно)
Режимы приема	AM, NFM, WFM, SFM
Приемник	Cупергетеродин с тройным преобразованием
Промежуточные частоты,МГц	1-я 255.3 /744.3 МГц 2-я 10.7 МГц 3-я 455 кГц
Чувствительность, мкВ	0,35 (NFM,12 SINAD)
Относительная нестабильность	? 1 x 10⁶ частоты в диапазоне температур
Дисплей	LCD цветной TFT дисплей, 12,5 см.
Количество каналов памяти	1000
Количество банков поиска	40
Количество каналов памяти "пропустить"	1600
Приоритетный канал	1
Режимы работы	Анализатор спектра Пошаговый режим отображения Режим отображения каналов.
входное сопротивление	50 Ом, BNC
Выход звукового сигнала	1.2 Вт на 8 Ом, при искажениях 10%
Громкоговоритель	Внешний
Диапазон рабочих температур, °С	0...+50
Габаритные размеры, мм / вес, кг	220 х 120 х 195 / 3.3
Подключение к компьютеру	RS-232C (дополнительно USB-порт)
Требование к питанию	12 ...16 В, 1.4 Ампер(при выходной мощности 1 Вт)
Клавиши управления	26 клавиш, 1 ручка настройки

вверх

Аксессуары

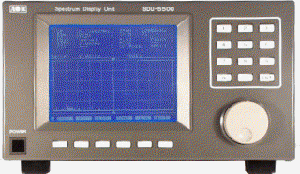

Приставка анализатора спектра SDU-5500

SDU-5500 дополняет сканирующий приемник множеством функций, такими, как визуальная идентификация новых активных частот и их измерение.
Анализатор может быть использован с множеством приемников с выходом ПЧ 10.7 МГц и обеспечивает полосу наблюдения до 10 МГц с разрешением от 5 до 30 кГц.
Выпускается вместо предыдущей модели спектрального анализатора SDU-5000.
Большой цветной ЖК-дисплей и микропроцессорное управление.
Регулятор установки маркера аналогичный тем, которые используются в дорогих спектроанализаторах. Программирование осуществляется с помощью экранного меню и дополнительных 6 клавиш управления.
При подключении к моделям приемников AOR и ICOM спектроанализатор может управлять их режимом и некоторыми параметрами.

SDU-5500 может быть подключен к персональному компьютеру для передачи данных в реальном времени и обработки информации.

Технические характеристики SDU-5500

Входная частота	10.7МГц
Полоса обзора	от 1 кГц до 10 МГц (шаг 1 кГц)
Точность установки частоты	600 Гц
Полоса разрешения	5/30 кГц
Уровень отсчета сигнала	-40 дБм; 10 дБм на деление
Максимальный входной сигнал	-10 дБм
Динамический диапазон	минимум 50 дБ
Режимы измерений и обработки сигналов	отметка пиков, продолжительность пиков, среднего значения (усредн. 2-32)
Входное сопротивление	20 кОм
Дисплей	4,7 дюйма
Разрешение дисплея	304 х 128 точек
Обновление экрана	500 мс
Размеры	225 х 124 х 240 мм
Вес	3 кГ
Питание	12 В 1А
Подключаемые приемники	AR5000, AR-8600 , AR-8200 , AR3000, Icom IC-R8500 и другие приемники с ПЧ 10.7 МГц

вверх

Приставка анализатора спектра SDU-5600

Основные характеристики SDU-5600:

SDU-5600 дополняет сканирующий приемник множеством функций, такими, как визуальная идентификация новых активных частот и их измерение. Анализатор может быть использован с множеством приемников с выходом ПЧ 10.7 МГц и обеспечивает полосу наблюдения до 10 МГц с разрешением от 4 до 128 кГц. Выпускается вместо предыдущей модели спектрального анализатора AOR SDU-5500 фирмы AOR, устранен такой недостаток, как медленное обновление экрана. Большой цветной ЖК-дисплей и микропроцессорное управление. Регулятор установки маркера аналогичный тем, которые используются в дорогих спектроанализаторах. Программирование осуществляется с помощью экранного меню и дополнительных 6 клавиш управления. При подключении к моделям приемников AOR и ICOM спектроанализатор может управлять их режимом и некоторыми параметрами. SDU-5600 может быть подключен к персональному компьютеру для передачи данных в реальном времени и обработки информации.

Технические характеристики SDU-5600

Входная частота	10.7/45.05 МГц
Полоса обзора	от 160 кГц до 10 МГц
Точность установки частоты	10 Гц
Полоса анализа	4/32/64/128 кГц
Уровень отсчета сигнала	минус 60 дБм; 10 дБм на деление. Линейность ? 2дБ (? 4 дБ в диапазоне ?5 МГц)
Диапазон входных сигналов	0 -минус 90 дБм
Динамический диапазон	60 дБ
Режимы измерений и обработки сигналов	отметка пиков, продолжительность пиков, среднего значения (усредн. 2-32), накопление (максимум), усреднения спектра, временная диаграмма
Входное сопротивление	50 Ом
Дисплей	5 дюймовый цветной TFT
Разрешение дисплея	320 х 135 точек
Обновление экрана	около 6 раз в секунду
Размеры	220 х 120 х 195 мм
Вес	2,3 кГ
Питание	12 В 1А
Подключаемые приемники	AR-ONE, AR5000A, AR-8600 , AR-8200 , AR3000, Icom IC-R8500 и другие приемники с ПЧ 10.7 МГц

вверх

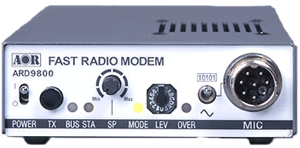

Модем для цифровой передачи речи AOR ARD9800

Новый прибор фирмы AOR позволяет превратить практически любой аналоговый трансивер в цифровой. Достаточно подключить модем к микрофонному входу двух трансиверов - и вы сможете почувствовать цифровое качество речи при полном отсутствии шумов в канале связи.

Основные характеристики ARD9800:

Модем использует частотный диапазон аналогового сигнала 300 Гц - 2500 Гц, метод кодирования AMBE2020.
Работает в режиме SSB.
Встроенная функция устранения дрейфа частоты в пределах +/- 125 Гц
Специальная схема ODFM (Multy Carrier Modulation) устраняет затухания (фединги).
Автоматическое распознавание сигнала и переключение в аналоговый или цифровой режим.
Способность передовать сигналы любительского телевидения (Slow Scan TV)
Ускоренная передача изображений (используется разработанный AOR алгоритм сжатия).
Видео выход (формат NTSC)
Цифровые алгоритмы коррекции ошибок. ( Речь - Golay+Hamming, видео/данные - Covolution+Reed-Solomon )
Скорость передачи на КВ до 3600 Бод
Шифрование данных (в некоторых версиях)

Технические характеристики AOR ARD9800

Методы модуляции	OFDM, 36 carriers: DQPSK (3.6K) Symbol Rate 20 mS (50 baud), Guard interval 4mS
Разъемы	Микрофон вход / выход (регулируется) Динамик вход / выход PTT вход / выход Видео вход/выход (75 ом) Интерфейс RS-232C, 9600 bps
Источник питания	Сетевой адаптер 220В, выход 10-16В 200мА

вверх

Другое

BP8600	Дополнительный внутренний аккумулятор для AR8600, обеспечивает до 2-х часов работы
CC8200	Компьютерный интерфейс COM к AR-8200 с программным обеспечением
PC8200	Компьютерный интерфейс COM к AR-8200
CR8200	Кабель для записи на магнитофон
CT8200	Карта CTCSS- декодера
DA3000	Базовая антенна, 25-2000МГц с кабелем 15м
EM8200	Карта для дополнительной записи 4000 каналов в 160 банках памяти
MA500	Широкополосная автомобильная антенна 50-1300МГц с магнитным креплением
RU8200	Карта для записи и последующего воспроизведе-ния звуковых сигналов длительностью до 20 секунд.
RT8200	Кабель управления для подключения SCOUT 40 или MINI SCOUT
TE8200	Карта для распознавания однотоновых пилот – сигналов (256 значений)
VI8200	Карта декодирования сигналов с инверсией спектра (аналоговых маскираторов речи), 157 вариантов ( AR-8200/AR-8600 )
DS8000	Карта декодирования сигналов с инверсией спектра (аналоговых маскираторов речи) ( AR-8000/AR-5000 )

вверх

Антенны

Активная петлевая антенна AOR LA380

Новая антенна LA380 выпускается вместо модели LA350 и представляет собой малогабаритный активный петлевой вибратор, работающий в широком диапазоне частот.
LA380 - антенна, специально разработанная для использования в условиях ограниченного пространства. Антенна LA380 весьма компактна, ее высота не превышает 400 мм. Конструкция антенны позволяет легко и быстро ее монтировать. Предусмотрена плавная подстройка резонансной частоты антенны с помощью конденсатора переменной емкости.
Для повышения эффективности антенны устанавливайте ее как можно выше и вдали от препятствий. Антенна обладает направленным действием, поэтому ее необходимо ориентировать на источник сигнала.
Комплект поставки: подставка, соединительный кабель BNC-BNC, адаптер питания.

Технические характеристики AOR LA380

Диапазон частот (только прием)	10 кГц - 500 МГц
Встроенный усилитель	10 КГц - 250 МГц, уровень шума 20 дБ, IP3 +10 дБм
Сопротивление	50 Ом, разъем BNC
Источник питания	Сетевой адаптер 220В, (выход 12-16В 50мА )

вверх

Широкополосная антенна AOR DA5000

DA5000 - новая широкополосная дискоконусная антенна производства фирмы AOR Ltd., Япония, охватывает диапазон частот от 700 МГц до 3000 МГц, т.е. диапазоны дециметровых и сантиметровых волн.

Комплект поставки DA5000: антенна (в разобранном виде), крепление на мачту, инструкция

Технические характеристики AOR DA5000

Диапазон частот (только прием)	700 МГц - 3000 МГц
Коэффициент усиления	2.5 дБ (макс.)
Сопротивление	50 Ом, разъем N
Габариты и вес	Длина 350 мм, диаметр 150 мм, вес около 1 кг

вверх

Широкополосная антенная система AOR SA7000

Основные характеристики SA7000:

SA7000 - широкополосная антенная система производства фирмы AOR Ltd., Япония, охватывает диапазон частот от 30 кГц до 2 ГГц, т.е. диапазоны коротких и ультракоротких волн.
SA7000 – антенна, специально разработанная для использования в случае ограниченного пространства для ее установки.
SA7000 – пассивное устройство, состоящее из дуплексера и двух антенных элементов: длинного – более эффективного в диапазоне частот до 30 МГц, и короткого, эффективность которого выше для частот до 2 ГГц. Эффективность антенной системы SA7000 на частотах 150 МГц и 800 МГц повышается при помощи катушек индуктивности.
Антенна SA7000 весьма компактна, ее высота не превышает 1800 мм.
Конструкция антенны SA7000 позволяет легко ее монтировать. Дуплексер, выполненный в корпусе всепогодного исполнения, закреплен на пластине, которая фиксируется как на мачте при помощи скоб (в комплекте), так и на плоской поверхности.
Для повышения эффективности антенны устанавливайте ее как можно выше и вдали от препятствий.
К дуплексеру подключается 15-метровый коаксиальный кабель RG58/U (в комплекте), и антенна готова к использованию. Если длины кабеля 15 м Вам недостаточно, используйте кабель с низкими потерями, например, UR67 или RG213. Прокладка кабеля не критична, но избегайте мест с силовыми кабелями и другими источниками помех и наводок.

Технические характеристики AOR SA7000

Диапазон частот (только прием)	30 кГц – 2 ГГц
Сопротивление	50 Ом
Допустимая ветровая нагрузка	50 м/сек
Диаметр мачты крепления	30 – 60 мм
Высота	1,8 м
Коаксиальный кабель	RG58/U, 15 метров. Разъем BNC
Допустимая мощность	Не более 10 Вт

вверх
