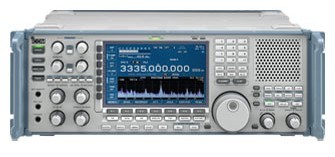

ICOM IC-R9500

IC-R9500

Описание

IC-R9500 - высококачественный профессиональный приемник коммуникаций нового поколения с цифровой обработкой сигналов, для широкополосного контроля, обнаружения сигнала, спектрального анализа, с возможностью записи полученных сигналов, и не только.

Диапазон рабочих частот от 0,005 до 3335 МГц с модуляцией SSB, CW, FSK, AM, FM, WFM.
Имеется возможность работы в цифровом режиме для приема сигналов системы APCO Р25 при установке дополнительного модуля UT-122.

Приемник имеет высокий динамический диапазон 110 дБ и +40 дБм для точки пересечения 3-го порядка (IP3) на КВ-диапазонах, а на частотах 144/430 МГц и выше 2 ГГц имеет +5 дБм IP3.

Характеристики

Функции мультисканирования

Поддержка многочисленных функций сканирования, чтобы осуществить поиск желательных станций легче. IC-R9500 сканирует 40 каналов в секунду в способе сканирования памяти.

Основные технические характеристики: ICOM IC-R9500
Диапазон частот (МГц)

0,01…3335,0 МГц

Виды модуляции USB, LSB, CW, FSK, AM, FM, WFM,,
P25 (с модулем UT-122)
Количество каналов 1020 (включая 20 для границ сканирования)
Шаг перестройки частоты, КГц 1КГц и выше
Стабильность частоты, % ±0,000005
Чувствительность, мкВ (АМ, SSB, FSK, CW при 10 дБ S/N, FM, WFM при 12 дБ SINAD)

*1,2 - при включенных предусилителях
*3 - 28–29.999МГц

SSB, CW, FSK 0.100 – 1.799МГц*1 - 0.5мкВ
1.800 – 29.999МГц*1 - 0.2мкВ
30.0–2499.999МГц*2 - 0.32мкВ
2500–2999.999МГц*2 - 0.32мкВ
3000–3335.000МГц*2 - 1.0мкВ
AM 0.100 – 1.799МГц*1 - 6.3мкВ
1.800 – 29.999МГц*1 - 2.5мкВ
30.0–2499.999МГц*2 - 3.5мкВ
2500–2999.999МГц*2 - 3.5мкВ
3000–3335.000МГц*2 - 11мкВ
FM 1.800 – 29.999МГц*1 - 0.5мкВ*3
30.0–2499.999МГц*2 - 0.5мкВ
2500–2999.999МГц*2 - 0.5мкВ
3000–3335.000МГц*2 - 1.6мкВ
FM50k 1.800 – 29.999МГц*1 - 0.71мкВ*3
30.0–2499.999МГц*2 - 0.71мкВ
2500–2999.999МГц*2 - 0.71мкВ
3000–3335.000МГц*2 - 2.2мкВ
WFM 30.0–2499.999МГц*2 - 1.4мкВ
2500–2999.999МГц*2 - 1.4мкВ
3000–3335.000МГц*2 - 4.5мкВ
Избирательность SSB, FSK -3 дБ @ 2,4 кГц или -60 дБ @ 3,6 кГц
CW -3 дБ @ 500 Гц или -60 дБ @ 700 Гц
АМ -3 дБ @ 6,0 кГц или -60 дБ @ 15 кГц
FМ -6 дБ @ 12 кГц или -60 дБ @ 20 кГц
WFМ -6 дБ @ 150 кГц
Потребляемый мощность, Вт 70 Вт
Напряжение питания, В переменное 110/120/220/240 В
Диапазон рабочих температур, °С 0…+50 °С
Габаритные размеры (ШхВхГ, мм) 424x149x340 мм
Вес, кг 18,0 кг


Аксессуары

CI-V Конвертер

CT-17

CT-17



P25 Цифровой модуль

UT-122

UT-122



Внешний динамик

SP-34

SP-34



Сверхширокополосная всенаправленная антенна

AH-8000

AH-8000

100-3335 MHz



*Некоторые опции могут быть недоступны в некоторых странах. Пожалуйста, обратитесь к дилеру для получения подробной информации.

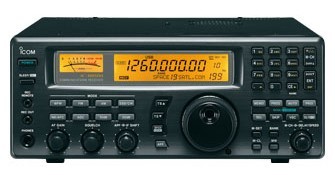

ICOM IC-R8500

 icom-IC-R8500

Описание

Новейшие технологические достижения позволили фирме ICOM добиться высококачественного приема сигналов всех видов модуляции в диапазоне от коротких волн до СВЧ при постоянной чувствительности. ICOM IC-R8500 - это не просто сканер, это профессиональный связной приемник с широким набором специальных функций - начиная от скоростного сканирования и кончая развитым компьютерным интерфейсом.

Широкий диапазон: 0.1-2000МГц с шагом 10Гц.

Виды модуляции: SSB (USB,LSB), CW, AM, FM, WFM, включая специальные виды: узкая CW, широкая и узкая AM, узкая FM (для приема узкой CW требуется фильтр FL-52A).

Сверхвысокая стабильность частоты.

Высокостабильный кварц (TCXO) обеспечивает стабильность менее +/-100Гц (до 30 МГц) и менее 0.3 ppm (свыше 30 МГц), что повышает качество работы схем PLL и DDS.

Повышенное качество приема.

Схемы сдвига промежуточной частоты (IF shift) и режекторный аудио фильтр (APF) впервые встроены в приемник такого класса. Сдвиг ПЧ позволяет разделить близкорасположенные сигналы. Режекторный фильтр используется для подавления интерференции от наложенных друг на друга сигналов, что особенно эффективно при работе с CW . Качество приема повышается также за счет применения шумоподавителя (NB), ВЧ-аттенюатора, переключаемой АРУ и цифровой АПЧ. Чувствительность приемника в диапазоне от 2 до 1300 МГц практически не зависит от частоты.

Расширенные функции использования памяти.

В каждом канале запоминается частота, вид модуляции (включая ширину полосы), шаг настройки и т.д. Для повышения эффективности память разделена на 20 банков по 40 каналов и на области автоматической записи или пропуска по 100 каналов. Каналам и банкам памяти можно присвоить буквенные имена длиной 8 и 5 символов соответственно. Дополнительно в памяти выделено 20 каналов для границ сканирования и 4 приоритетных канала. Количество каналов в каждом банке может быть изменено. Функция редактирования памяти позволяет производить копирование и вставку содержимого каналов.

Компьютерный интерфейс.

На задней панели приемника расположен не только разъем CI-V, но и последовательный порт для непосредственного подключения к компьютеру. Обмен осуществляется в разработанном фирмой ICOM формате CI-V и позволяет как считывать данные (частоты, уровень сигнала), так и управлять всеми функциями приемника. Приемник ICOM IC-R8500 поддерживается большинством управляющих программ (ARCON, FILIN и др.).
7 типов сканирования: программируемое, диапазонное, по каналам памяти, по видам сигнала, по группам каналов памяти, приоритетное, с автоматической записью частот. Скорость сканирования плавно регулируется до 40 каналов в секунду (как в режиме сканирования по каналам памяти, так и при программируемом сканировании). Время задержки также плавно регулируется. Интеллектуальная система .поиска голоса. VSC (Voice Scan Control) позволяет пропускать немодулированные и шумовые сигналы.

Удобство настройки.

Предусмотрено два метода ввода частоты: с клавиатуры или с помощью ручки настройки. Шаг настройки регулируется в пределах от 10Гц до 1МГц. Дополнительно существует режим программируемого шага, устанавливаемого для каждого канала в пределах от 0.5 до 100кГц с разрешением 0.5кГц.

Автоматическое выключение (Sleep timer)

3 антенных разъема - SO-239, RCA и N-type

Стрелочный S-метр и индикатор центральной частоты

Шумоподавитель с предустановкой порогового уровня сигнала

Разъемы REC и REC-remote для записи сигналов и управления магнитофоном

При установке платы синтезатора речи UT-102 возможна запись принимаемых частот (на английском языке)


Характеристики

Основные технические характеристики IC-R8500
Тип РПУ супергетеродин с тройным преобразованием промежуточной частоты
Диапазон частот, МГц 0.1...2000
Виды модуляции SSB (USB, LSB), AM (wide, normal, narrow), CW (normal, narrow), FM
Чувствительность, мкВ (АМ при 10дБ S/N, FM, WFM при 12 дБ SINAD)
Диапазон, МГц SSB / CW AM AM-N AM-W FM WFM
0.1...0.5 1.0 6.3 - - - -
0.5...1.8 2.0 13.0 - - - -
1.8...1.9 0.25 3.2 2.5 - - -
2.0...28 0.2 2.5 2.0 - - -
28...30 0.2 2.5 2.0 - 0.5 -
30...1000 0.32 2.5 2.0 3.2 0.5 1.4
1240...1300 0.32 2.5 2.0 3.2 0.5 2.0
Количество каналов памяти 1021 (включая 20 приоритетных каналов)
Потребляемый ток, мА не более 2
Напряжение питания, В 13.8 постоянного тока "минус-земля", и 117, 220, 240 переменного тока с применением блока питания AD-55
Диапазон рабочих температур, С -10...+50
Скорость сканирования каналов/сек 10...40
Выходная мощность звуковой частоты, Вт 2 (при 8 Ом нагрузки)
Габариты, мм 287х112х309
Вес, г 7.0

Аксессуары

AC Адаптер

AD-55S

AD-55S



Внешний динамик

SP-23

SP-23



Внешние антенны

AH-8000

AH-8000

100-3335 MHz

AH-710AH-710

1.9-30MHz


Ручка для переноски

MB-23

MB-23



CI-V Конвертер

CT-17

CT-17



Высокостабильный генератор

CR-293

CR-293

±0.5ppm


455kHz узкополосный фильтр

FL-52A

FL-52A

CW/RTTY;
500Hz/-6dB


*Некоторые опции могут быть недоступны в некоторых странах. Пожалуйста, обратитесь к дилеру для получения подробной информации.

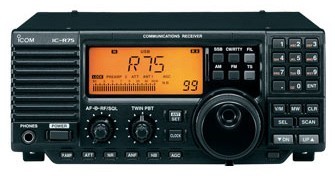

ICOM IC-R75

icom-IC-R75

Описание

Популярный КВ приемник Icom IC-R72 выпускался в течении более 5 лет и завоевал широкое признание во всем мире. За это время появились новые схемные решения и технологии, что позволили фирме Icom в новой модели сканирующего приемника Icom IC-R75 добиться высококачественного приема сигналов всех видов модуляции во всех КВ диапазонах. Некоторые функции (синхронный детектор, полное компьютерное управление и др.) впервые встроены в приемник Icom IC-R75 подобного класса.

Новые решения в развитии радиоэлектронных технологий позволили фирме Icom в сканирующем профессиональном радиоприемнике Icom IC-R75 добиться высококачественного приема сигналов всех видов модуляции во всех КВ диапазонах. Ряд таких функций, как двойная настройка, синхронный АМ-детектор, цифровой связной процессор, полное компьютерное управление, впервые применены в приемнике Icom IC-R75.

Отличительной особенностью сканирующего приемника Icom R75 является широкий диапазон приема сигнала от 0,03 до 60 МГц. Сверхвысокая стабильность частоты достигается благодаря кварцевому генератору, который обеспечивает стабильность менее 0,0007% (за период с 1 до 60 мин после включения) и менее 0,0001% (при 25° С, после прогрева). Установкой дополнительного высокостабильного генератора (TCXO) CR-282 можно получить стабильность частоты 0,00005%.

Функции радиоприемника Icom IC-R75

Широкий динамический диапазон, более 100 дБ (104,5дБ на 14МГц и 102,5дБ на 50МГц) у сканера Icom R75. Система тройного преобразования частоты позволяет повысить качество принимаемого сигнала в сканере IC-R75.

Повышенное качество приема сканирующего приемника Icom IC-R75 обеспечивается за счет двойного сдвига ПЧ, который позволяет эффективно разделить близкорасположенные сигналы. Режекторный фильтр используется для подавления наложения друг на друга близкорасположенных сигналов, что особенно эффективно при работе с CW. Качество приема у сканера Icom IC-R75 повышается также за счет применения ВЧ-предусилителя, ВЧ-аттенюатора и переключаемой АРУ (FAST/SLOW/OFF).

Чувствительность приемника Icom IC-R75 в диапазоне от 2 до 30МГц практически не зависит от частоты. Схема сканирующего приемника Icom IC-R75 с тройным преобразованием частоты позволила добиться хорошего качества сигнала и величин широкого динамического диапазона, более 100 дБ (104,5 дБ на 14 МГц, 102,5 дБ на 50 МГц).

В сканирующем приемнике Icom IC-R75 можно установить два дополнительных фильтра (по одному на 9 МГц и 455 КГц), что дает возможность программируемого выбора трех полос пропускания в режимах SSB, CW и RTTY.

DSP-процессор (цифровой связной процессор) совместно с дополнительным модулем UT-106 фильтрует сигнал, что обеспечивается двумя функциями - автоматическим подавлением несущей (automatic notch filter-ANF) и цифровым шумоподавлением (noise reduction, NR). ANF - сохраняет полезный сигнал, автоматически уменьшая биения, шумы расстройки даже при их изменении, и работает в режимах SSB, AM, FM. NR - уменьшает уровень шума и выделяет полезный сигнал на фоне помех с помощью методов цифровой фильтрации, работает во всех режимах, причем степень шумоподавления регулируется. Обе функции работают независимо друг от друга.

Расширенные функции использования памяти у сканирующего приемника Icom IC-R75. В каждом канале запоминается частота, вид модуляции (включая ширину полосы), шаг настройки и т.д. Каналам памяти можно присвоить буквенноцифровые имена длиной 8 символов, которые выводятся на ЖК-дисплей РПУ. Дополнительно в памяти выделено 2 канала для границ сканирования.

Компьютерный интерфейс. На задней панели приемника IC-R75 расположены разъем CI-V и последовательный порт для непосредственного подключения к компьютеру. Обмен осуществляется в разработанном фирмой ICOM формате CI-V и позволяет считывать данные (частоты, уровень сигнала) и управлять всеми функциями приемника. Поставляемая отдельно программа RS-R75 повышает удобство работы с приемником.

Предусмотрено два метода настройки частоты у сканирующего приемника Icom IC-R75: с клавиатуры или с помощью ручки настройки. Шаг настройки регулируется в пределах от 1Гц до 1МГц.

Большой подсвечиваемый ЖК-дисплей у сканера Icom IC-R75 имеет матричный участок, на котором кроме частоты приема отображаются дополнительные параметры - фильтры, величины сдвига ПЧ, имена каналов памяти и т.д. Цифровой S-метр имеет память пикового уровня.

Другие функции сканера Icom IC-R75

Встроенные часы и таймер автоматического выключения у сканера IC-R75;

20 дБ ВЧ-аттенюатор, ВЧ предусилитель;

99 ячеек памяти каналов, 2 канала для границ сканирования у приемника IC-R75.

Переключаемое АРУ (FAST/SLOW/OFF);

2 антенных разъема - SO-239 и RCA;

Разъемы REC и REC-remote для записи сигналов и управления магнитофоном у сканера Icom IC-R75;

Дополнительный синтезатор речи UT-102 позволяет озвучивать на английском языке рабочую частоту, вид модуляции и уровень сигнала.

Соответствует военному стандарту MIL-STD810 (C, D, E) ударо-и вибропрочность.


Характеристики

Основные технические характеристики IC-R75
Диапазон частот, МГц 0.03...60
Виды модуляции SSB, CW, RTTY, AM, S-AM, FM
Чувствительность, мкВ (АМ при 10дБ S/N, FM, WFM при 12 дБ SINAD)
Диапазон, МГц SSB / CW / RTTY AM /S-AM FM
0.1...1.8 2.0 5.6 -
1.8...28 0.16 1.6 -
28...30 0.16 1.6 0.22
50...54 0.13 1.0 0.2
Количество каналов памяти 101 (99 стандартных + 2 гарницы сканирования)
Количество и тип антенных разъемов 2 (SQ-239 на 50 Ом и двухконтактный разъем на 500 Ом)
Потребляемый ток, мА 0.9...1.1
Напряжение питания, В 13.8 постоянного тока "минус-земля", и 117, 220, 240, переменного тока с применением блока питания AD-55
Избирательность по соседнему каналу, дБ 60 (50)
Выходная мощность звуковой частоты, Вт 2 при нагрузке 8 Ом
Диапазон рабочих температур, С 0...+50
Габариты, мм 241х94х229
Вес, г 3.0
Гнездо для подключения 3.5-мм двухконтактного штекера динамика

Аксессуары

AC Адаптер

AD-55S

AD-55S



Внешний динамик

SP-23

SP-23



Внешняя антенна

AH-710

AH-710

1.9-30MHz





Ручка для переноски

MB-23

MB-23



CI-V Конвертер

CT-17

CT-17



Высокостабильный генератор

CR-282

CR-282

±0.5ppm


Модуль цифровой обработки сигналов (DSP)

UT-106

UT-106



9MHz Фильтры

FL-100

FL-100

CW узкополосный фильтр 500 Гц, - 6 дБ
FL-100

FL-101

CW узкополосный фильтр 250 Гц, - 6 дБ
FL-100

FL-103

SSB широкополосный фильтр 2.8 кГц, - 6 дБ
FL-100

FL-223

SSB узкополосный фильтр 1.9 кГц, - 6 дБ
FL-100

FL-232

RTTY / CW узкополосный фильтр 350 кГц, - 6 дБ


455kHz FILTERS

FL-52A

FL-52A

CW узкополосный фильтр 500 Гц, - 6 дБ
FL-52A

FL-53A

CW узкополосный фильтр 250 Гц, - 6 дБ
FL-52A

FL-222

SSB узкополосный фильтр1.8 кГц, - 6 дБ
FL-52A

FL-257

SSB широкополосный фильтр 3.3 кГц, - 6 дБ

*Некоторые опции могут быть недоступны в некоторых странах. Пожалуйста, обратитесь к дилеру для получения подробной информации.

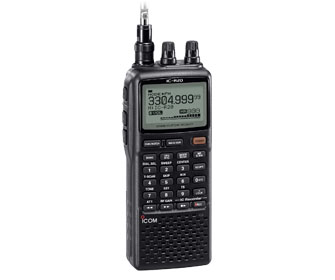

ICOM IC-R20

 IC-R20

Описание

Сканирующий приемник IC-R20 предназначенный для широкого круга пользователей. Отличные характеристики в сочетании с ценой позволяют сканирующему приемнику IC-R20 уже который год занимать лидирующие позиции в своем классе.

Диапазон частот 150КГц-3305 МГц Виды модуляции: SSB/CW/AM/FM/WFM
Двухканальный приём с возможностью одновременного прослушивания
Встроенный цифровой регистратор с режимами записи 1, 2 или 4 часа
Возможность автоматического включения звукозаписи
Функция автоматического шумоподавления
Декодирование CTCSS/DTCS/DTMF
1250 каналов памяти: 1000 память, 25 порогов сканирования, 200 авто_записывание частот (Макс. 100 каналов x 18 банков)
Запрограммированные TV Аудио каналы
Функция контроля за голосом Voice Scan Control (VSC)
Расширенные функции сканирования: 30 кан/сек с возможностью работы в VFO режиме
Большой графический LCD дисплей включая 8 иконок состояния
Встроенная антенна для приёма MF диапазона
Телескопическая BNC антенна
Li_ion батарея (BP_206)
Аттенюатор и функция RF контроля
Шумоочиститель и функция автоматического отсечения шума
PC интерфейс (CI_V)
Внешний разъём питания DC для одновременной зарядки и работы
Подсветка кнопок

Характеристики

Основные технические характеристики IC-R20
Диапазон частот, МГц 0,150...3305
Количество каналов 1250
Виды модуляции SSB, CW, AM, FM, WFM
Габаритные размеры, мм 58 * 140 * 31
Вес, г 300
Диапазон рабочих температур, С -10...+60
Время непрерывной работы (режим 5:5:90), ч с аккумулятором 1650 мАч 11
Приемник:
Выход аудио, Вт 0,1

Аксессуары

Аккумулятор

BP-206

BP-206

(Li-Ion)
3.7V/1920мАч (min.),
2100мАч (typ.)


Зарядки

BC-153S

BC-153S

BC-156

BC-156



Автомобильная зарядка

CP-18A E

CP-18A/E



Чехол

LC-158

LC-158



Программное обеспечение

CS-R20

CS-R20



Наушник

SP-13

SP-13



CI-V Конвертер

CT-17

CT-17



*Некоторые опции могут быть недоступны в некоторых странах. Пожалуйста, обратитесь к дилеру для получения подробной информации.

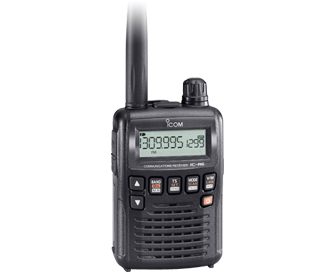

 ICOM IC-R6

IC-R6

Описание

Широкий диапазон приема

Диапазон приема 0.150-1309.995 МГц разбит на 9 поддиапазонов с шагом подстройки частотной сетки 5/6.25/8.33/9/10/12.5/15/20/25/30/50/100/125/200 кГц.

1300 каналов памяти

Всего в модели IC-R6 1300 каналов: из них 1050 рабочих каналов, 50 каналов (25 частотных пар) памяти для хранения заданных границ (частот) диапазонов сканирования, и 200 каналов памяти для сканирования с автосохранением.

Возможность работы в различных режимах

Доступны следующие режимы работы: АМ, ЧМ (FM)(NFM) и ШЧМ (WFM).

Простота и удобство управления

Модель IC-R6 снабжена широким ярким ЖКД с подсветкой; доступна функция автоматического выключения подсветки (таймер). Деcять кнопок, многофункциональный регулятор настроек (громкости, частоты, каналов памяти, направления сканирования и других настроек в режиме установок) существенно упрощают управление радиостанцией.

Различные виды сканирования

Доступны следующие виды сканирования: сканирование по всему диапазону частот; сканирование в заданных границах (25 пар границ сканирования); сканирование с автосохранением в памяти частот, режимов работы и тоновых кодов. Скорость сканирования - 100 каналов/сек.

Характеристики

 Диапазон частот: 0.150-1309.995 МГц
 Количество каналов: Всего 1300 каналов (включая 50 ячеек памяти для границ сканирования и 200 для сканирования с автосохранением)
 Шаг подстройки сетки частот: 5/6.25/8.33/9/10/12.5/15/20/25/30/50/100/125/200 кГц
 Требования к источнику питания: 6.0 В ±5% постоянный ток (для BC-136A/D, CP-18A/E)
 Диапазон рабочих температур: от -10°С до +60°С
 Габариты (ширина x высота x толщина): 86 х 58 х 29.8 мм
 Вес: 200 г
 Полное сопротивление антенны: 50 Ом (тип SMA)
 Тип модуляции AM, FM, WFM
 Требования к аккумуляторным батареям 2 никелево-кадмиевые батареи типа АА (LR6) или алкалайновые батареи
 Потребление тока:
с наушниками, без подстветки
в режиме ожидания
в режиме экономии заряда аккумуляторной батареи
130 мА
65 мА
30 мА

Характеристики приемника

Избирательность: АМ / FM: Не менее 12 кГц/-9 дБ; не более 30 кГц/-60 дБ
WFM: Не менее 150 кГц/-6 дБ
 Система приемника: Супергетеродин с тройным преобразованием
 Чувствительность: FM (при 12 дБ SINAD):
1.625-4.995 МГц - 0.32 мкВ
5.000-29.995 МГц - 0.25 мкВ
30.000-469.995 МГц - 0.18 мкВ
470.000-832.995 МГц - 0.32 мкВ
833.000-1029.995 МГц - 0.28 мкВ
1030.000-1309.995 МГц - 0.35 мкВ

WFM (при 12 дБ SINAD):
76.000-108.000 МГц - 1.1 мкВ
175.000-221.995 МГц - 1.1 мкВ
470.000-770.000 МГц - 1.8 мкВ

АМ (при 10 дБ S/N):
0.495-4.995 МГц - 1.3 мкВ
5.000-29.995 МГц - 0.89 мкВ
118.000-136.000 МГц - 0.63 мкВ
222.000-246.995 МГц - 0.63 мкВ
247.000-329.995 МГц - 0.79 мкВ

 Промежуточные частоты:
первая
вторая
третья
266.70 МГц
19.65 МГц (FM/AM) / 19.95 МГц (WFM)
450 кГц (FM/AM) / 750 кГц (WFM)
 Мощность аудио выхода: 150 мВт при искажении 10% с нагрузкой 16 Ом
 Разъем для выносного динамика: 3-контактный разъем диаметром 3.5 мм / 8 Ом

Аксессуары

Зарядки

BC-196

BC-196SA/SD

AC блок питания

bc-194

BC-194

Стационарная зарядка


Автомобильная зарядка

CP-18A E

CP-18A/E



Чехол

LC-146A

LC-146A



Переходники

OPC-474

OPC-474

OPC-478

OPC-478

OPC-478UC

OPC-478UC



Программное обеспечение

CS-R5

CS-R6



Переходник антенный

AD-92SMA

AD-92SMA



Наушники

SP-13

SP-13

SP-27

SP-27



Наушники

HP-4

HP-4



CI-V Конвертер

CT-17

CT-17



*Некоторые опции могут быть недоступны в некоторых странах. Пожалуйста, обратитесь к дилеру для получения подробной информации.



Служба связи в органах внутренних дел МВД СССР и России
История организации, становления и развития службы связи в органах внутренних дел (милиции) МВД СССР и Российской Федерации
В
плоть до августа 1999 г. службы связи в системе МВД РФ как бы не существовало. В календаре памятных дат Министерства внутренних дел России не была обозначена дата создания службы связи в органах внутренних дел.
История МВД СССР и России с момента образования до наших дней подробно описана в серии лекций для сотрудников ОВД ("НКВД-МВД Российской Федерации", "Милиция Российской Федерации"). Но и в этих лекциях нет ни слова о службе связи несмотря на ее заслуги.
В лекции кандидата юридических наук А.И. Миронова "Научно-техническая и криминально - техническая служба МВД России" отмечено, что "в 1964 г. Министерство охраны общественного порядка РСФСР издает приказ об организации в органах внутренних дел республик оперативно-технических аппаратов. Отделения оперативной техники и связи были объединены с научно-техническими подразделениями в самостоятельные единые оперативно-технические отделы и отделения" (так называемые ОТО). Совместная работа в ОТО криминалистов и связистов продолжалась, ни много ни мало, 17 лет - вплоть до 1981 г.
Хочется рассказать о работе службы связи в органах внутренних дел до 1964 г., в период с 1964 по 1981 г. и после 1981 г.

Служба связи до 1964 г.
Немного истории. На основании ряда исторических документов установлено, что во время Великой Отечественной войны, а также в первые послевоенные годы органы НКВД и НКГБ неоднократно объединялись и разъединялись. В то время началось строительство автоматических телефонных станций (АТС) как непосредственно в аппарате МВД СССР, так и в органах внутренних дел столиц союзных республик, краевых и областных центрах. Например, в Челябинской области на момент образования Комитета Государственной безопасности (январь 1954 г.) и Министерства внутренних дел РСФСР (апрель 1955 г.) находилась в эксплуатации единственная АТС, размещенная на рабочих площадях УВД. Впоследствии КГБ, а кое-где и УВД построили свои станции. В первых АТС использовалась система машинного привода. Чуть позже появились АТС декадно-шаговой системы типа УАТС-49 с увеличенной емкостью станции. С годами емкость АТС наращивалась.
Быстрый рост потребностей народного хозяйства СССР в передаче различных видов сообщений требовал постоянного развития и совершенствования средств связи. Особенно большое значение приобретают средства связи в период научно-технической революции, когда значительно возрастает объем передаваемой информации.
Развитие радиосвязи в различных отраслях народного хозяйства СССР началось в 40-х годах ХХ в. и получило свое продолжение во второй половине 50-х годов. Сейчас трудно найти предприятие, организацию или службу, где не применяются средства подвижной радиосвязи.

Первые поколения радиостанций
Д
о 1957 г. радиосвязь в ОВД (милиции) отсутствовала.
В 1957-1960 гг. для более широкого применения в различных отраслях народного хозяйства СССР, в том числе и в органах внутренних дел, по заданию правительства на базе войсковых радиостанций Р-105 (Р-109) были разработаны ультракоротковолновые (УКВ) радиостанции (РС) первого поколения. В 1957-1958 гг. в ОВД поступили абонентские радиостанции (АРС), которые обеспечивали связь подвижных объектов с центральной радиостанцией (ЦРС).
В начале 60-х годов Управление электротехнической и приборостроительной промышленности СССР начало выпускать и поставлять в ОВД ультракоротковолновые радиостанции второго поколения типа "МАРС" (стационарные, мобильные) и "УРАН" (переносные).
В это же время был организован методический центр для ознакомления сотрудников подразделений с краткими техническими характеристиками радиостанций первого и второго поколений.

Центральная радиостанция
УКВ с частотной модуляцией. Предназначалась для служебной связи с радиостанциями типа АРС. Конструктивно выполнена в виде стойки.
- Питание - от электросети напряжением 220 В.
- Антенна типа "штырь" длиной 1,8 м с соединительным кабелем длиной 35 м.
- Выходная мощность передатчика - 40 Вт.
- Габариты - 1070х575х200 мм.
- Масса - 100 кг.

Автомобильная УКВ-радиостанция
Радиостанция типа АРС выпускалась Воронежским радиозаводом в двух вариантах: АРС-1 и АРС-2.
Автомобильная УКВ-радиостанция с частотной модуляцией и механическим полудуплексом предназначена для служебной связи экипажа автомашины с центральным диспетчерским пунктом (дежурной частью подразделения), оборудованным радиостанцией типа ЦРС. Радиостанция выполнялась на радиолампах типа 12Ж 1Л, ГУ-32.
АРС в комплекте с ЦРС обеспечивала беспоисковую и бесподстроечную симплексную связь на одной частоте в любое время года и суток; в условиях крупного города - в радиусе 25-30 км, на стоянке и в движении.
Радиостанции выполнялись для установки в автомобилях ЗИС-110, ЗИМ, "Победа".
Блок приемопередатчика на легковых автомашинах размещался в багажнике, на грузовых - в кузове.
- Питание - от аккумулятора автомашины напряжением 12,6 В.
- Антенна типа "штырь" длиной 1,8 м, устанавливалась на крыше автомобиля.
- Выходная мощность передатчика - 8 Вт.
- Диапазон рабочих температур от - 40 до + 500 С.
Радиостанциями оснащались в первую очередь автомашины дежурных частей ОВД, ГАИ, патрульно-постовой службы, медицинских вытрезвителей.
Пока радиостанций было немного, работа в эфире велась без задержки. Однако в процессе оснащения подразделений РС количество абонентов радиосети росло. А поскольку радиостанция располагала одной фиксированной частотой, на которой велись все переговоры в сети, возникли определенные трудности. В связи с этим в начале 60-х годов Управление электротехнической и приборостроительной промышленности СССР начало выпускать, а МВД поставлять для органов внутренних дел ультракоротковолновые трехканальные радиостанции 2-го поколения типа "МАРС".
Изготавливались они Оршанским приборостроительным заводом "Красный Октябрь" Белорусской ССР и по тактико-техническим характеристикам намного превосходили АРС.

Радиостанции "МАРС" выполнялись на экономичных миниатюрных пальчиковых радиолампах - 1Ж24Б, 1Ж29Б.
Комплекс радиостанций типа "МАРС" предназначался для служебной связи в различных отраслях народного хозяйства, в том числе и в органах внутренних дел. Радиостанция 43Р3 -стационарная (центральная), радиостанция 28Р3 - для размещения на автомашинах, а 30Р3 - на мотоциклах.
Данные РС позволяли устанавливать симплексную бесподстроечную и беспоисковую связь. Разнос частот между каналами составлял 75 КГц. Дальность действия зависела от места и высоты установки стационарной антенны и расположения автомашины. В городских условиях обеспечивалась связь в радиусе 15-20 км.
На местах связистами была проведена большая работа по переоснащению автомашин новыми мобильными радиостанциями, а дежурных частей - стационарными.
Во второй половине 60-х годов появилась одна из первых переносных РС - УКВ-радиостанция 27Р1 "УРАН" с кварцевой стабилизацией частоты.
Эта радиостанция позволяла устанавливать связь с однотипными РС и радиостанциями типа "МАРС" на расстоянии не менее 2 км.
Вес действующего комплекта - не более 3,8 кг.
Габариты - 210 х 110 х 180 мм.
После оснащения ДЧ радиостанциями поток информации от дежурных нарядов увеличился, сократилось время ее прохождения, что позволило повысить раскрываемость преступлений "по горячим следам".
В органах внутренних дел союзных республик, краев, областных УВД, кроме АТС, появились и радиостанции. Требовалась их установка, обслуживание и ремонт, а также обучение личного состава правилам эксплуатации, радиообмена и т. д.
Встал вопрос о создании подразделений по ремонту и обслуживанию радиостанций. В январе 1962 г. был подписан приказ МВД "Об организации кустовых ремонтных мастерских связи".
Мастерские связи в системе МВД были организованы как в Министерстве обороны (по военным округам): в городах, где находились Управления материально-технического и военного снабжения (в Москве, Ленинграде, Ростове-на-Дону, Куйбышеве, Свердловске, Новосибирске и др.).
ак, УВД Челябинска обеспечивалось Уральским округом. Неисправные радиостанции направлялись в Свердловское УВД, что значительно затягивало сроки ремонта. Министерство внутренних дел быстро отреагировало на сложившуюся ситуацию.

Создание подразделений связи
10 апреля 1962 г. вышел приказ МВД РСФСР "О создании отделов, отделений, групп опертехники и связи (ООТиС) в МВД автономных республик, УВД (край-, облисполкомов).
Численность штатов подразделений была минимальной (10-12 человек). В их состав входили вольнонаемные и аттестованные сотрудники, в основном техники связи для обслуживания АТС и электромеханики по обслуживанию радиосредств. До создания ООТиС, личный состав по штатному расписанию числился за хозяйственными службами (мастерскими по ремонту автотранспорта) ХОЗО.
Связь в системе МВД является основным средством, обеспечивающим постоянное управление органами внутренних дел. Схема ее организации обусловлена структурой ОВД, характером выполняемых ими задач и необходимостью взаимодействия при проведении оперативно-розыскных и других мероприятий. Служба связи в органах внутренних дел (милиции) самая молодая из всех служб, хотя существует уже давно.
Система связи МВД РФ включает узлы связи МВД, ГУВД, УВД краев и областей Российской Федерации, УВДТ и подчиненных органов внутренних дел, объединенных с помощью соответствующих каналов и аппаратуры в сети передачи данных, телефонной, телеграфной и радиосвязи.
Дополнением к существующим видам проводной и радиосвязи является телеграфная связь.

Телеграфная связь
К
техническим средствам телеграфной связи относятся телеграфные аппараты, приставки автоматизации телеграфной сети (эмуляторы телетайпа) и телеграфные станции.
15 февраля 1963 г. вышел приказ МВД РСФСР "Об организации буквопечатающей телеграфной связи в органах охраны общественного порядка". В крупных городах органы внутренних дел начали строить собственные телеграфные сети, без захода на центральный телеграф Министерства связи.
До 1963 г. ОВД арендовали телеграфную аппаратуру и линии связи, собственной телеграфной сети у них не было. В те годы использовались буквопечатающие стартстопные телеграфные аппараты: ленточные (СТ-35, СТ-2М, СТА, СТА-2М) и рулонные (РТА-50-2, РТА-60, РТА-80, РТА-7Б, и Т-5 (Т-63))1. Применялись автоматические телеграфные координатные станции типа АТК-20У, устанавливаемые при дежурных частях управлений для организации автономных внутриведомственных телеграфных сетей с возможностью выхода на общегосударственную сеть абонентского телеграфа. Такие телеграфные сети имели ГУВД Свердловской, Пермской и ряда других областей. В ГУВД Челябинской области эта сеть была развернута до 1996 г.

Объединение служб связи и криминалистики
Средства проводной, радио- и телеграфной связи недостаточно использовались в оперативных мероприятиях ОВД. В связи с этим вышел приказ от 28 января 1964 г. "О мерах по дальнейшему использованию оперативно-технических средств и научных методов в работе МООП РСФСР".
На тот момент существовали две самостоятельные службы: связи и криминалистики.
Для объединения инженерно-технического и экспертно-криминалистического персонала Министерство внутренних дел издало приказ от 10 июля 1964 г. "Об организации оперативно-технических аппаратов органов МООП РСФСР".
На местах приказ был выполнен, но подходы были разные. В краях и областях на должностях начальников подразделений были или связисты, или криминалисты. В некоторых УВД эти службы по-прежнему работали отдельно.
Практика показала, что решение об объединении связистов и криминалистов не было удачным. Тем не менее, совместное нахождение двух разных по своей специфике служб продолжалось 17 лет, вплоть до 1981 г.

Служба связи в период с 1964 по 1981 г.
Работа инженерно-технического персонала состоит в том, чтобы максимально использовать технические возможности используемой аппаратуры: качество звучания, дальность связи, продолжительность срока эксплуатации.
Дополнительная модернизация, изготовление электронных приставок, если нужно, строительство сооружений - все эти мероприятия направлены на улучшение связи.
По заданию Министерства радиоэлектронной промышленности СССР Оперативно-техническое управление совместно с конструкторским бюро завода "Красный Октябрь" освоило выпуск новой модификации радиостанции для ОВД. На смену радиостанциям типа "МАРС" в конце 60-х годов - начале 70-х годов пришли радиостанции типа "ПАЛЬМА" (56Р1-56Р4, 57Р1-57Р4). Они также были трехканальными и обеспечивали симплексную беспоисковую и бесподстроечную связь. Однако разнос частот между каналами составлял уже 50 КГц.
Чтобы выпускаемые радиостанции отвечали требованиям ГОСТ, Министерство внутренних дел имело своего военного представителя по приемке аппаратуры на заводе-изготовителе.
По назначению радиостанции для ОВД делились на несколько групп:
- стационарные, сетевые, центральные - 56Р1, 56Р2;
- центральные с дистанционным управлением (от 1 до 3 км) - 56Р3, 56Р4;
- мобильные (для установки на автомобилях - 57Р1, на мотоциклах - 57Р4).
При получении центральных радиостанций типа "ПАЛЬМА" (56Р3, 56Р4) с дистанционным управлением перед инженерным составом на местах встал вопрос о максимальном использовании их тактико-технических характеристик. Необходимо было отыскать в городе, районе высотные точки и здания. Если они отсутствовали, то строились антенно-мачтовые сооружения высотой не менее 30 м. В тот период УВД Челябинской области было построено много антенно-мачтовых сооружений, особенно в сельской местности. В ряде городов излучатели ставились на телевышках. При этом радиус действия радиостанций увеличивался в два, а то и в три раза, дальность действия достигала 70 км (УВД Челябинской области).

Применение радиостанций "ПАЛЬМА"
Стационарные радиостанции серии "ПАЛЬМА" устанавливались на узлах связи дежурных частей министерств, управлений, городских и районных отделов внутренних дел, дежурных частей ГАИ, ИТУ и др.
Радиостанции дежурных служб применялись главным образом для управления подвижными силами патрульно-постовой службы, для связи с оперативными группами и подвижными милицейскими группами в зонах, обслуживаемых конкретным органом, а также для связи с соседними ОВД
при проведении мероприятий по охране общественного порядка, предупреждению, раскрытию преступлений и розыску преступников.
Во второй половине 70-х годов Оршанский радиозавод усовершенствовал тактико-технические и схемные решения и наряду с выпуском радиостанций типа "ПАЛЬМА" наладил производство модернизированных РС "ПАЛЬМА-П", а позднее - "ПАЛЬМА-ПМ". В то же время электронная промышленность работала по заданию МВД над созданием носимых радиостанций.
На смену устаревшим поступили более совершенные в техническом плане переносные УКВ-радиостанции для совместной работы с РС "ПАЛЬМА".
Днепропетровским радиозаводом выпускались носимые радиостанции 61Р1 "ТЮЛЬПАН", 62Р1 "ЧАЙКА" и портативная радиостанция 70 РТП "ДНЕПР".
В органах внутренних дел носимые радиостанции использовались для обеспечения радиосвязью оперативных и поисковых групп, пеших патрулей и постов, оперативных работников при проведении отдельных оперативно-розыскных мероприятий, а также сотрудников ОВД, охраняющих общественный порядок при проведении массовых мероприятий, и т. д.
Развитие электронной техники, появление новых материалов, успехи полупроводниковой и интегральной технологий позволили в начале 70-х годов приступить к созданию радиостанций третьего
поколения. На проходившей в Москве Международной выставке "СВЯЗЬ-75" демонстрировались первые образцы этих РС, в том числе возимые УКВ-радиостанции типа "МАЯК", комплекс КВ-радиостанций "АНГАРА".
До 1980 г. на подразделения связи была возложена задача по организации и эксплуатации охранно-предупредительной сигнализации при дежурных частях подразделений милиции, КПЗ (ИВС). С этой целью использовалась аппаратура "ГРАФИТ", "КОМАР-СИГНАЛ" от 5 до 15…20 лучей, "РУБИН" и др.
19 июля 1980 г. в Москве открылись XXII летние Олимпийские игры. Вся страна готовилась к этому событию. Большая доля ответственности легла и на Министерство внутренних дел по обеспечению охраны общественного порядка. Много сил и средств было выделено в помощь московской милиции, были привлечены разные службы органов внутренних дел МВД СССР, в том числе и служба связи. К этому времени большая часть милиции была оснащена радиостанциями типа "ВИОЛА", были развернуты узлы связи, установлены стационарные РС, весь автотранспорт был оснащен мобильными, а пешие патрули - носимыми радиостанциями.
По итогам игр мероприятия по охране общественного порядка, проведенные МВД, были отмечены правительством СССР и заслужили высшую оценку. Многие сотрудники были награждены орденами и медалями СССР. Немалую роль в обеспечении безопасности во время проведения Олимпийских игр сыграли связисты МВД.

Служба связи после 1981 г.
В сентябре 1981 г. на основании приказа МВД СССР произошло разделение служб связи и криминалистики на Управление связи (УС) и Экспертно-криминалистическое управление (ЭКУ) МВД СССР. Соответствующее разделение подразделений последовало в МВД, УВД союзных республик, краев и областей, где были созданы управления, отделы, отделения связи, существовавшие до 1991 г.
В 1984 г. Научно-исследовательский институт специальной техники МВД СССР (ныне - Государственное учреждение НПО "Спецтехника и связь" МВД РФ) выпустил брошюру "Рекомендации по применению в органах внутренних дел аппаратуры многоканальной системы УКВ-радиосвязи "ВИОЛА".
Во введении говорится: "Для современного периода характерно углубление специализации звеньев государственного управления, усложнение взаимосвязей между ними, что вызывает необходимость совершенствования техники связи, структур радиосетей. В органах внутренних дел этот процесс, кроме того, определяется повышением требований к оперативности деятельности подразделений и эффективности управления силами и средствами при решении повседневных задач и проведении крупных мероприятий”.
В 1976 г. Совет Министров СССР принял постановление о разработке системы многоканальной УКВ-радиосвязи для органов внутренних дел, в соответствии с которым была создана и выпускалась аппаратура системы "ВИОЛА".
Ранее в подразделения в основном поставлялись носимые радиостанции "СИРЕНА", "ДНЕПР", абонентские трехканальные радиостанции "ПАЛЬМА". МВД СССР располагало 40 каналами в выделенных ему частотных диапазонах. В качестве центральных радиостанций дежурных использовались также РС "ПАЛЬМА", технические и тактические возможности которых в последние годы уже не отвечали современным требованиям. Малоканальность этих радиостанций приводила к необходимости установки их в больших количествах. Например, для обеспечения взаимодействия подразделений в УВД крупных городов устанавливалось более 10 радиостанций различного частотного исполнения. Дистанционное управление осуществлялось по телефонным соединительным линиям на расстоянии до 2 км, что не всегда обеспечивало возможность выноса приемопередатчика на высотные объекты. Мощность радиостанций "ПАЛЬМА" составляла 8 Вт, что также было недостаточно для обеспечения надежной связи на обслуживаемой территории.
Для проверки возможностей организации связи и взаимодействия органов внутренних дел с помощью системы "ВИОЛА" в УВД Горьковского облисполкома был организован опытный район. Здесь проводились испытания по организации различных вариантов каналов связи, анализировались и обобщались данные по ее оперативности, дальности и качеству. Работа по организации и проведению опытной эксплуатации аппаратуры была проведена сотрудниками Отдела связи УВД, Научно-исследовательского института специальной техники и Управления связи и специальной техники МВД СССР.
Можно сказать, что радиостанции типа "ВИОЛА" были, на тот период, революционным решением оперативных задач в ОВД.

"ВИОЛА" - УКВ-радиостанция с частотной модуляцией, сорокаканальная, с разносом частот между соседними каналами 25 кГц.
В зависимости от объекта установки изготавливались следующие типы абонентских радиостанций "ВИОЛА":
"ВИОЛА-АА" - для установки в салонах легковых автомобилей;
"ВИОЛА-АМ" - на двухколесных мотоциклах;
"ВИОЛА-АП" - на пожарных машинах;
"ВИОЛА-АС" - в помещениях;
"ВИОЛА-Н" - носимая четырехканальная.
Оснащение подразделений ОВД этой аппаратурой началось в 1980 г. Для построения радиосетей был использован частотный диапазон А, из 40 каналов которого задействовались 38. Радиосети подразделений были организованы с учетом тактико-технических возможностей аппаратуры, задач, стоящих перед городскими и районными отделами, а также в соответствии с их структурой и географическим положением.
Позже отечественная промышленность выпускала и поставляла в органы внутренних дел радиостанции "МАЯК" (стационарные - 16Р22С-1 и мобильные - 16Р22В-1), а также носимые - "ТРАНСПОРТ-Н" (11Р32-Н).
В 1993 г. Новосибирское акционерное общество "Электросигнал" наладило выпуск радиостанций типа "СИГНАЛ" (стационарных - "Сигнал - 201АС", возимых - "Сигнал - 201А" и носимых - "Сигнал - 402").
В ноябре 1989 г. вышел Приказ МВД СССР "Об утверждении Наставления по организации связи и технической эксплуатации техники связи органов внутренних дел", регламентирующий деятельность должностных лиц технических подразделений органов внутренних дел.
Подразделения ОВД до настоящего времени руководствуются данным Наставлением, где четко расписаны должностные обязанности, схемы организации различных видов связи (радио-, радиорелейная, проводная, оповещения и персонального вызова), испытания вводимого в эксплуатацию оборудования и сетей связи, регламенты технического обслуживания и т.д.
Несколько слов об узлах связи. "Узел связи дежурной части органа внутренних дел или отдельного подразделения есть часть организационно-технической структуры дежурной части и предназначен для обеспечения связью МВД, ГУВД, УВД, УВДТ, горрайлиноргана, отдельного подразделения".
В состав технических средств узла связи дежурной части входят:
- пульт (станция, коммутатор) оперативной связи;
- специальные линии "01" и "02";
- ОВЧ- и ВЧ-радиостанции, радиорелейные станции;
- телеграфные аппараты;
- соединительные линии с городскими и ведомственными телефонными станциями;
- прямые телефонные линии;
- телефонные аппараты (собственной АТС, других ведомств);
- аппаратура магнитной записи;
- аппаратура оповещения личного состава и другие средства связи.
Также в деятельности органов внутренних дел при проведении массовых мероприятий широко использовались подвижные узлы связи.

От радиостанций АРС до транкинговых систем
З
аканчивая рассказ об УКВ-радиостанциях, сошлюсь на Методическое пособие "Системы связи, автоматизации и защиты информации органов внутренних дел", изданное Управлением связи и автоматизации Главного штаба МВД РФ в 1997 г.
В свое время комплексные радиосети сыграли решающую роль в обеспечении подразделений оперативной радиосвязью. Сейчас старые радиостанции не в полной мере отвечают современным требованиям, имеют много недостатков. Новым направлением совершенствования организации радиосвязи подразделений милиции является внедрение систем многостанционного доступа, так называемых транкинговых систем радиотелефонной связи.
Таким образом, службой радиосвязи в подразделениях ОВД пройден путь от одноканальной радиостанции типа АРС до многоканальных систем доступа в наши дни.

Коротковолновая (КВ) радиосвязь.
Радиостанции для связи на большие расстояния
К
роме УКВ-связи, в органах внутренних дел применяется и КВ-радиосвязь.
Учитывая характер распространения коротких волн, КВ-радиостанции могут обеспечить связь на расстоянии до 600 км. В основном такие РС применялись на Крайнем севере, Дальнем Востоке и в Сибири. Постоянный контроль обстановки в этих районах, оказание своевременной помощи, оперативное руководство подразделениями ОВД - выполнение этих задач на дальних расстояниях могла обеспечить радиотелефонная связь через коротковолновые радиостанции.
Необходимость поставки оговаривались потребителем при заказе КВ-радиостанции выпускались разных модификаций: первого поколения - РСО-30 "Полоса", второго поколения - 28 РТ-50-2-ОМ "Полоса-2" и третьего поколения - 2Р20 "Ангара-1".
Следует отметить, что при создании каждого нового поколения радиостанций приходилось решать сложные противоречивые задачи: улучшать экономические параметры, расширять функции и эксплуатационные возможности станции и, кроме того, уменьшать массу, габариты, повышать надежность, снижать трудоемкость производства.

Радиорелейная связь
Радиорелейная связь в органах внутренних дел применялась не везде. В зависимости от обстановки радиорелейные станции (РРС) предназначались в основном для организации оперативной связи вышестоящего подразделения с подчиненным, в котором отсутствуют проводные (кабельные) линии связи Министерства связи.
Временное развертывание радиорелейной станции в труднодоступной местности (пункте) могло быть вызвано необходимостью иметь телефонную связь.
В зависимости от станции работа происходила в метровом или дециметровом диапазоне, в условиях прямой видимости между станциями. При соблюдении этих требований РРС обеспечивала дальность связи не менее 45 км на одном интервале и до 120 км с применением двух промежуточных станций.
В конце 60-х - начале 70-х годов в исправительно-трудовых учреждениях (ИТУ-УИН), а также по линии гражданской обороны в основном использовались радиорелейные станции типа РРС-1М, Р-401СМ, Р-405. Для временного развертывания аппаратура РРС (Р-405) размещалась в специальном кузове, установленном на шасси автомобиля типа ГАЗ-66. Радиорелейную связь применяли УВД Челябинской, Свердловской, Пермской и ряда других областей.

Проводная связь
Проводная связь основывалась на аппаратуре отечественного производства и использовалась во всех подразделениях и службах МВД .
Проводная связь МВД России включает телефонные и телеграфные сети территориальных органов, оперативной связи дежурных частей ОВД, сети передачи данных, которые базируются на арендованных у Министерства связи магистральных каналах связи, а также используют возможности ведомственных сетей.
Единая техническая политика, обеспечивающая построение всех систем и сетей связи в направлении их дальнейшего развития, осуществляется в МВД РФ службой связи. Организационно-методическое руководство развитием и совершенствованием систем связи в МВД, ГУВД, УВД страны осуществляется подразделениями связи данных органов внутренних дел.
Организационно-техническое единство систем связи МВД РФ и подчиненных подразделений ОВД с общегосударственными и ведомственными сетями достигается максимальным использованием единых средств связи. Технические средства должны удовлетворять требованиям государственных стандартов с соблюдением норм и правил, принятых для единой автоматизированной системы связи (ЕАСС) России. На этой основе обеспечивается сопряжение систем и сетей ведомственной связи органов внутренних дел с ЕАСС, а также использование в системе связи МВД РФ каналов и технических средств связи, предоставляемых в аренду на договорной основе Министерством связи РФ и другими ведомствами.
Система связи МВД РФ включает узлы связи МВД, ГУВД, УВД краев, областей Российской Федерации, УВДТ и подчиненных органов внутренних дел, объединенных с помощью соответствующих каналов и аппаратуры в сети передачи данных, телефонной, телеграфной и радиосвязи.
В настоящее время органы внутренних дел имеют на вооружении более 1,5 тыс. АТС различных типов, около 8 тыс. станций (пультов) оперативной связи, более 5 тыс. абонентских телеграфных установок, более 3 тыс. факсимильных аппаратов.
Основной вид проводной связи, использующийся ОВД, как отмечено в Методическом пособии "Системы связи, автоматизации и защиты информации органов внутренних дел", оммутационная аппаратура производства 70-80-х годов (ПОС-90, СОС-30М, СПС-10/20, АТСК-100/2000, АТС КЭ "КВАНТ").
Для приема и коммутации арендованных телефонных каналов связи широко использовались ручные коммутаторы М-60, П-193, П-194, П-206, П-209, которые будут применяться и в дальнейшем благодаря простоте их обслуживания и надежности в установлении соединений.
Начато производство электронной аппаратуры телефонной оперативной связи с пультами дежурного (ЭАТС-ОС/А) для сетей оперативной связи МВД России взамен станций СОС-30М, СПС-10/20 и других аналогичных.
Ведутся работы по созданию на новой элементной базе устройства определения номера вызывающего абонента для дежурных частей и оперативных служб.

Внебюджетные подразделения связи
Органы МВД располагают значительным количеством средств проводной и радиосвязи, звукоусилительной техники и средств сигнализации, которое из года в год увеличивается. При этом первостепенное значение имеет правильное содержание, эксплуатация и ремонт средств связи и сигнализации.
В связи с этим Приказом МВД СССР от 11 апреля 1969 г. № 174 были организованы участки по ремонту средств связи в составе авторемонтных мастерских, содержащихся за счет специальных (внебюджетных) средств. Расходы по содержанию участков производились за счет и в приделах ассигнований, выделяемых на эксплуатацию средств связи и специальной техники.
Но обстановка в то время складывалась так, что некоторые мастерские были образованы раньше. Например, в УВД Краснодарского, Горьковского, Пермского, Тульского, Волгоградского, Челябинского, Свердловского крайоблисполкомов, МВД Латвийской ССР участки по ремонту средств УКВ-радиосвязи в составе внебюджетных авторемонтных мастерских были организованы еще в 1966-1967 гг. В МВД Украинской ССР были созданы хозрасчетные мастерские связи.
Для контроля за численностью работников связи в сентябре 1971 г. вышел Приказ МВД СССР "Об объявлении штатных нормативов численного персонала по обслуживанию средств связи и сигнализации УВД".
В сентябре 1987 г. приказом МВД СССР участки были преобразованы в мастерские по ремонту средств связи и специальной техники (они существуют по настоящее время).
Как было сказано ранее, в сентябре 1981 г. произошло разъединение служб связи и криминалистики на самостоятельные подразделения. Служба связи стала именоваться Отделом связи.
С 1991 по 1996 г. служба связи на местах реорганизовывалась в зависимости от штатного состава и именовалась Отделом (подотделом) связи службы тылового обеспечения, Техническим отделом.
В 1996 г. на основании приказа МВД России Технический отдел был реорганизован в Отдел связи, спецтехники и автоматизации (ОССА) и выведен из состава подразделения тыла. Служба связи вошла в состав штаба МВД, ГУВД, УВД.
В 1998 г. Управление связи спецтехники и связи и Научно-исследовательский институт спецтехники были реорганизованы в Государственное учреждение Научно-производственное объединение "Специальная техника и связь" МВД России.
В январе 2000 г. приказом МВД России было создано Техническое управление Министерства внутренних дел Российской Федерации (ТУ МВД России).
Приказом МВД России от 7 августа 2001 г. название службы связи было заменено на Управление связи и автоматизации МВД России.
Приказом МВД России от 6 сентября 2001 г. название службы связи вновь было изменено - теперь это Управление связи и автоматизации Службы тыла МВД России.

10 декабря - День создания службы связи.
До августа 1999 г. связисты органов внутренних дел МВД отмечали свой профессиональный праздник 7 мая, в День радио. Это праздник работников всех отраслей связи страны. День радио был установлен в 1945 г. постановлением Совета Народных Комиссаров СССР в ознаменование 50-летия изобретения радио в 1895 г. нашим соотечественником А.С. Поповым.
Однако для обеспечения преемственности и сохранения исторических традиций в деятельности службы связи МВД, а также распространения передового опыта 9 августа 1999 г. был подписан Приказ МВД РФ № 590 "Об объявлении Дня создания службы связи в МВД".
Точкой отсчета стало 10 декабря 1949 г., когда министром внутренних дел Союза ССР был подписан приказ № 785 "Об организации комиссии по приемке станционных сооружений автоматической телефонной станции МВД СССР", который стал отправным пунктом в создании и организации деятельности службы связи в Министерстве.
"За 50 лет служба связи МВД прошла непростой путь своего становления и развития, начиная от разрозненных по отдельным подразделениям групп до Центрального узла оперативной связи МВД России, а в последующем Главного центра специальной и оперативной связи МВД России, оснащенного современными средствами связи, электронно-вычислительной техникой и представляющего собой многофункциональную структуру, обеспечивающую подразделения МВД, ГУВД, УВД субъектов Российской Федерации, УВДТ, РУБОП различными видами связи и вносящую достойный вклад в дело обеспечения правопорядка и борьбы с преступностью…". В приказной части определено: "Считать 10 декабря 1949 г. Днем создания службы связи в Министерстве внутренних дел".
