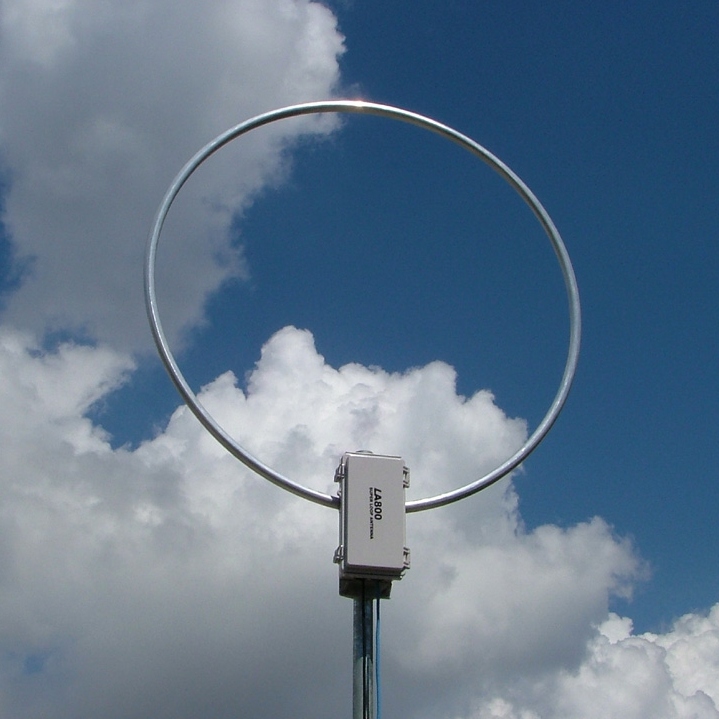

Антенна AOR LA800

AOR LA800

Описание

AOR LA800 - широкополосная, активная рамочная антенна, выполненная в форме всепогодной петли диаметром 80 см, разработана и предназначена для избирательного приема и усиления слабых сигналов. Основной особенностью антенны является всепогодное исполнение позволяющее использовать антенну без обеспечения гидроизоляции.

За счет направленности обусловленной конструктивом, антенна AOR LA800 позволяет эффективно управлять уровнем принимаемого сигнала в диапазоне частот от 150 кГц до 30 МГц. Изменяя положение рамки в пространстве вы добиваетесь улучшения или деградации уровня принимаемого сигнала в зависимости от ваших потребностей, т.к. уровень усиления сигнал можетдостигать более 20 dBв выбранном направлении.

Будущих пользователей модели LA800 интересует закономерный вопрос, а чем же собственно антенна отличается от ее домашнего варианта LA400? Отличий всего три: конечно же это возможность установки антенны вне помещений; габаритные размеры антенной петли и увеличенная на треть стоимость. Как прежде нтенна AOR LA800 прекрасно справится как со стационарным дежурством на вашей крыше, так в походных условиях, если вы предоставите ей соответствующее питание.

Обратите внимание на рабочий диапазон температур, антенна AOR LA800 сохраняет работоспособность при температурах выше -10 °С.

Характеристики

Рабочий диапазон частот 10 кГц - 500 МГц
Коэффициент усиления, dB >20
Направленость 150 кГц - 300 МГц - направленная; 10-150 кГц и 30 МГц - 500 МГц круговая
Сопротивление, Ω 50
Соединительные разъемы BNC, LAN-type RJ45
Допустимое расстояние разноса панели и рамки без деградации характеристик 20 метров
Требования к источнику питания усилителя DC, ±12 В (9-15 В), 80 мА
Размеры антенной рамки, мм 800x970x84
Размеры контрольной панели, мм 120x38x101
Диапазон рабочих температур, °С -10...+60
Вес, кг ~1,4 петля с креплением, 0.24 контрольная панель

Аксессуары

КОМПЛЕКТ ПОСТАВКИ

  • Контрольная панель
  • Антенная рамка
  • Сетевой блок питания, 220 В
  • Соединительный коаксильный кабель RG58A/U с BNC разъемами, 10 метров
  • Контрольный кабель с LAN разъемами RJ45, 10 метров
  • Комплект U-образного крепежа на мачты Ø 30-60 мм

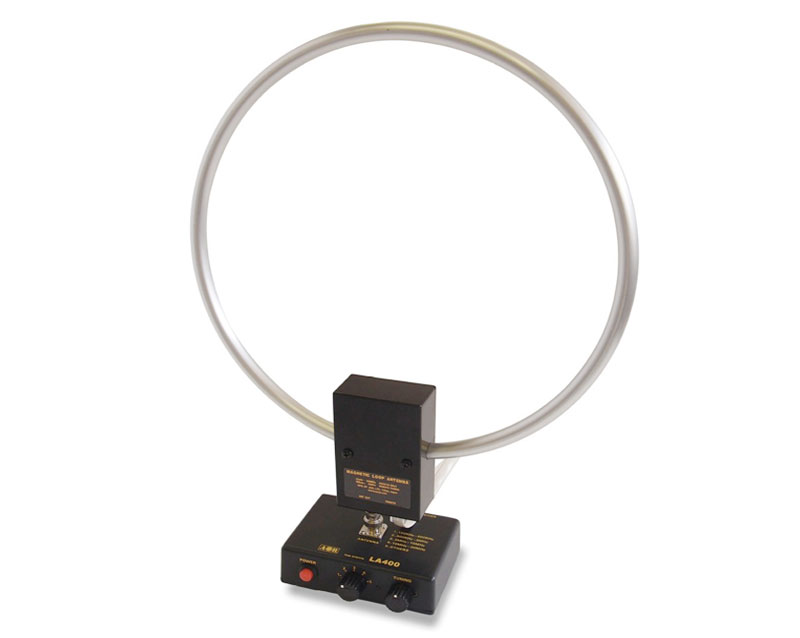

Антенна AOR LA400

LA400

Описание

Антенна AOR LA400 выполнена в форме петли диаметром 30.5 см, она, как и ее предшественница - модель LA390, разработана ипредназначена для обеспечения высокого уровня приема там, где невозможно расположить габаритные антенны или это нецелесообразно по тем или иным причинам.

LA350 - широкополосная антенная система производства фирмы AOR Ltd., Япония, охватывает диапазон частот от 10 кГц до 500 МГц. Новая антенна LA400 выпускается вместо модели LA350 и представляет собой малогабаритный активный петлевой вибратор, работающий в широком диапазоне частот.
LA400 - антенна, специально разработанная для использования в условиях ограниченного пространства. Антенна LA400 весьма компактна, ее высота не превышает 400 мм. Конструкция антенны позволяет легко и быстро ее монтировать. Предусмотрена плавная подстройка резонансной частоты антенны с помощью конденсатора переменной емкости.

Характеристики

Рабочий диапазон частот 10 кГц - 500 МГц
Коэффициент усиления >20 dB
Направленость 150 кГц - 300 МГц - направленная; 10-150 кГц и 30 МГц - 500 МГц круговая
Сопротивление 50 Ω
Соединительные разъемы BNC, LAN-type RJ45
Допустимое расстояние разноса панели и рамки 20 метров
Требования к источнику питания усилителя DC, ±12 В (9-15 В), 80 мА
Размеры антенной рамки 305x367x38 мм

Аксессуары

КОМПЛЕКТ ПОСТАВКИ

  • Контрольная панель
  • Соединительный кабель BNC-BNC
  • Адаптер питания 220 В
  • Контрольный кабель с LAN разъемами RJ45

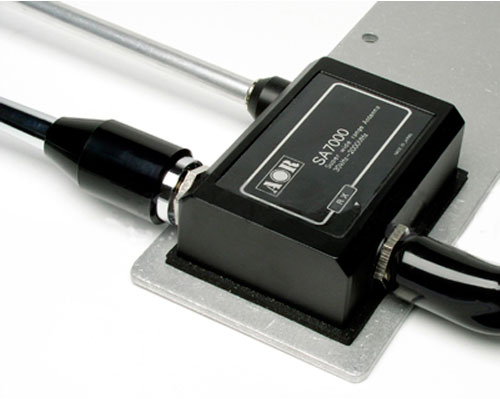

Антенна AOR SA7000

SA-7000

Описание

  • SA7000 - широкополосная антенная система производства фирмы AOR Ltd., Япония, охватывает диапазон частот от 30 кГц до 2 ГГц, т.е. диапазоны коротких и ультракоротких волн.

К дуплексеру подключается 15-метровый коаксиальный кабель RG58/U (в комплекте), и антенна готова к использованию. Если длины кабеля 15 м Вам недостаточно, используйте кабель с низкими потерями, например, UR67 или RG213. Прокладка кабеля не критична, но избегайте мест с силовыми кабелями и другими источниками помех и наводок.

  • SA7000 – антенна, специально разработанная для использования в случае ограниченного пространства для ее установки.
  • SA7000 – пассивное устройство, состоящее из дуплексера и двух антенных элементов: длинного – более эффективного в диапазоне частот до 30 МГц, и короткого, эффективность которого выше для частот до 2 ГГц. Эффективность антенной системы SA7000 на частотах 150 МГц и 800 МГц повышается при помощи катушек индуктивности.
  • Антенна SA7000 весьма компактна, ее высота не превышает 1800 мм.
  • Конструкция антенны SA7000 позволяет легко ее монтировать. Дуплексер, выполненный в корпусе всепогодного исполнения, закреплен на пластине, которая фиксируется как на мачте при помощи скоб (в комплекте), так и на плоской поверхности.
  • Для повышения эффективности антенны устанавливайте ее как можно выше и вдали от препятствий.

Характеристики

Диапазон частот 30 кГц – 2 ГГц
Сопротивление 50 Ом
Допустимая ветровая нагрузка 50 м/сек
Диаметр мачты крепления 30 – 60 мм
Высота 1,8 м
Коаксиальный кабель RG58/U, 15 метров. Разъем BNC
Допустимая мощность Не более 10 Вт
Источник питания Не требуется

Аксессуары

КОМПЛЕКТ ПОСТАВКИ

  • 4 антенных элемента
  • Дуплексер
  • Соединительный коаксильный кабель RG58A/U
  • Два коаксиальных переходника
  • Комплект монтажа антенны на мачту

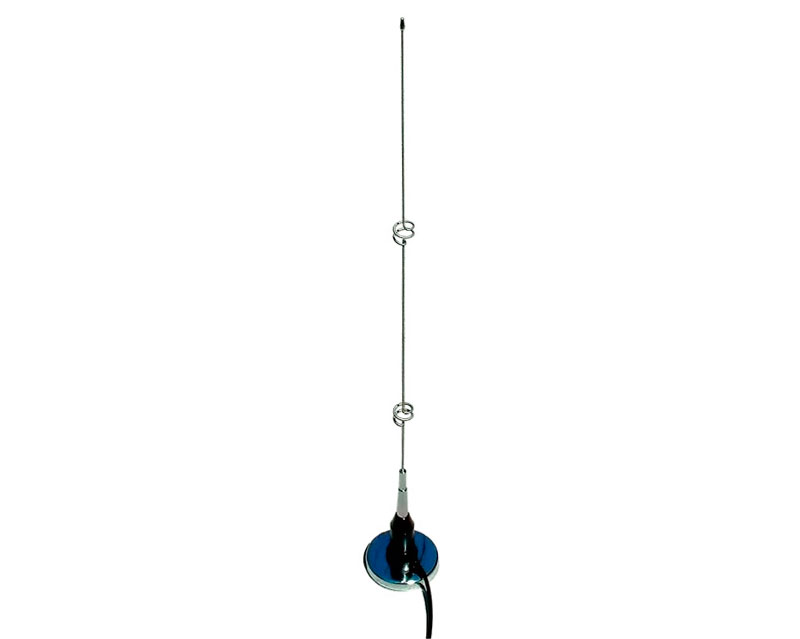

 Антенна AOR MA500

aor-ma500

Описание

Антенна MA500 - автомобильная антенна для сканирующих приёмников AOR.
Прекрасное электронное устройство для Спецслужб.

Используется для работы в диапазоне частот от 25 МГц до 1300 МГц с пиками на частотах 150 и 800 МГц.
Магнитное основание иммет диаметр около 85 мм

Характеристики

Тип штыревая на магнитной основе
Диапазон 25-1300МГц
Сопротивление 50 Ω
Высота 72 см

Аксессуары

КОМПЛЕКТ ПОСТАВКИ

  • Кабель 4 м с разъемом BNC

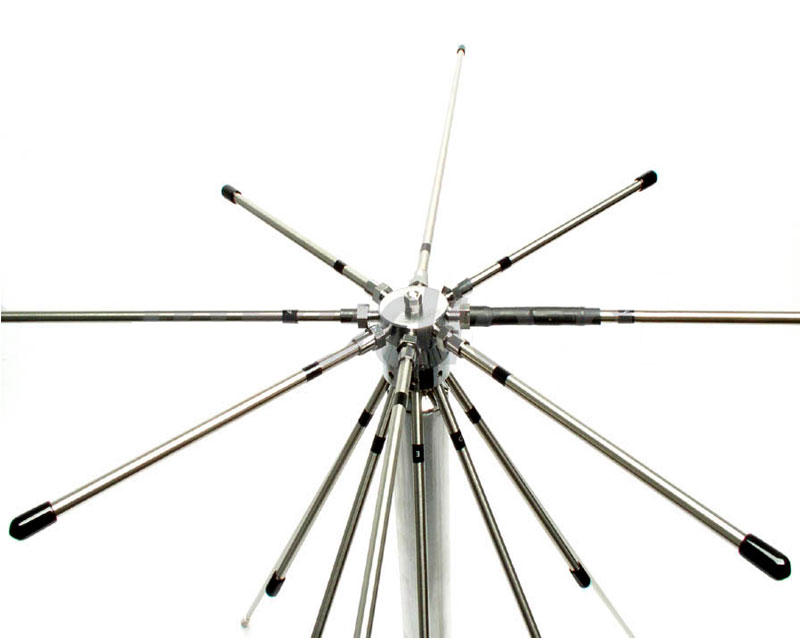

Антенна AOR DA3200

aor da3000

Описание

DA3200 — это широкополосная 16-элементная дискоконусная антенна, идеальная для профессионального применения. ROHS-совместимая.

Антенна DA3200 не рассчитана для передачи

Характеристики

Диапазон частот 25—3000 МГц
Сопротивление 50 Ом
Максимальное усиление 3 дБ (100—3000 МГц)
Разъём тип N
Масса 1 кг с кабелем
Размеры высота 1,12 м, диаметр 0,84 м

Аксессуары

КОМПЛЕКТ ПОСТАВКИ

  • коаксиальный кабель (5D-2V) 15 м, разъемы N и ВТС

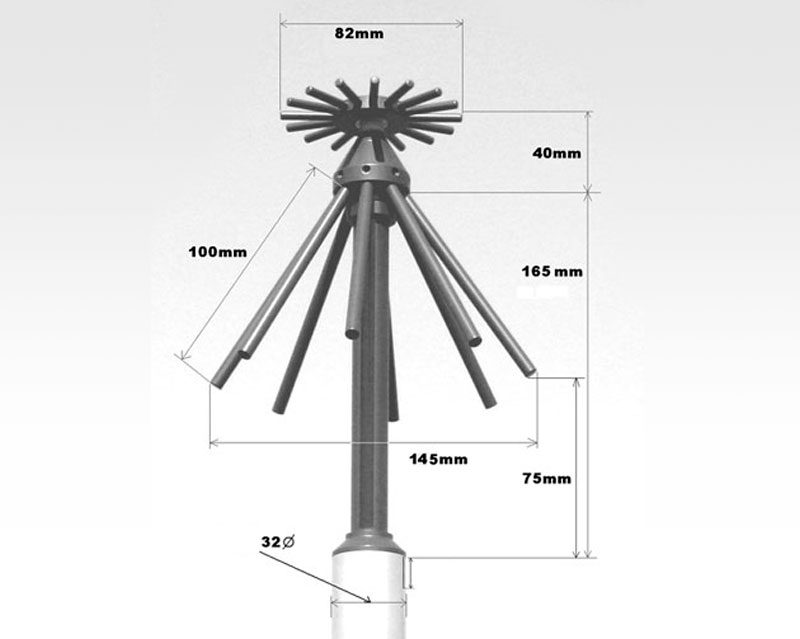

Антенна AOR DA5000

СНЯТА С ПРОИЗВОДСТВА

aor da5000

Описание

AOR DA5000 - широкополосная дискоконусная антенна в компактном профессиональном исполнении для приема частот децеметрового и сантиметрового диапазонов.

Антенна DA5000 включает в себя 16 горизонтальных и 8 радиальных элементов установленных на жестком латунном основании оканчивающемся разъемом N-типа. Антенна непривычно мала и по вертикали составляет всего лишь 24 сантиметра, а диаметр ее радиальных элементов равен лишь 15 сантиметрам.

Характеристики

Диапазон частот 700 МГц - 3000 МГц
Коэффициент усиления 2.5 дБ (макс.)
Сопротивление 50 Ом, разъем N
Габариты и вес Длина 350 мм, диаметр 150 мм, вес около 1 кг

Аксессуары

КОМПЛЕКТ ПОСТАВКИ

  • Антенна (в разобранном виде)
  • Крепление на мачту
  • Инструкция

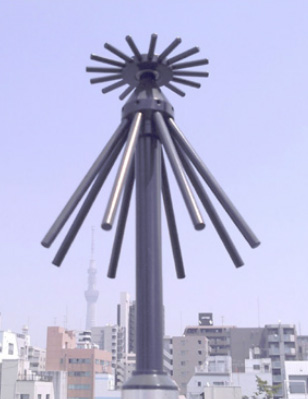

Антенна AOR DA6000

Aor DA6000

Описание

AOR DA6000 - широкополосная дискоконусная антенна в компактном профессиональном исполнении для приема частот децеметрового и сантиметрового диапазонов.

Антенна DA6000 включает в себя 16 горизонтальных и 8 радиальных элементов установленных на жестком латунном основании оканчивающемся разъемом N-типа. Антенна непривычно мала и по вертикали составляет всего лишь 24 сантиметра, а диаметр ее радиальных элементов равен лишь 15 сантиметрам.

Характеристики

Диапазон частот 700 МГц - 6000 МГц
Коэффициент усиления 2.5 дБ (макс.)
Сопротивление 50 Ом, разъем N
Габариты и вес Длина 350 мм, диаметр 150 мм, вес около 1 кг

Аксессуары

КОМПЛЕКТ ПОСТАВКИ

  • Антенна (в разобранном виде)
  • Крепление на мачту
  • Инструкция



Принципы радиосвязи.Транкинг
Принципы радиосвязи.

Радиосвязь, электросвязь посредством радиоволн. Для осуществления Радиосвязи в пункте, из которого ведётся передача сообщений (радиопередача), размещают радиопередающее устройство, содержащее радиопередатчик и передающую антенну, а в пункте, в котором ведётся приём сообщений (радиоприём), - радиоприёмное устройство, содержащее приёмную антенну и радиоприёмник. Генерируемые в передатчике гармонические колебания с несущей частотой, принадлежащей какому-либо диапазону радиочастот, подвергаются модуляции в соответствии с передаваемым сообщением. Модулированные радиочастотные колебания представляют собой радиосигнал. От передатчика радиосигнал поступает в передающую антенну, посредством которой в окружающем антенну пространстве возбуждаются соответственно модулированные электромагнитные волны. Распространяясь, радиоволны достигают приёмной антенны и возбуждают в ней электрические колебания, которые поступают далее в радиоприёмник. Принятый т. о. радиосигнал очень слаб, т.к. в приёмную антенну попадает лишь ничтожная часть излученной энергии. Поэтому радиосигнал в радиоприёмнике поступает в электронный усилитель, после чего он подвергается демодуляции, или детектированию; в результате выделяется сигнал, аналогичный сигналу, которым были модулированы колебания с несущей частотой в радиопередатчике. Далее этот сигнал (обычно дополнительно усиленный) преобразуется при помощи соответствующего воспроизводящего устройства в сообщение, адекватное исходному.
В месте приёма на радиосигнал могут накладываться электромагнитные колебания от посторонних источников радиоизлучений, способные помешать правильному воспроизведению сообщения и называемые поэтому помехами радиоприёму. Неблагоприятное влияние на качество радиосвязи могут оказывать также изменение во времени затухания радиоволн на пути распространения от передающей антенны к приёмной и распространение радиоволн одновременно по двум или нескольким траекториям различной протяжённости; в последнем случае электромагнитное поле в месте приёма представляет собой сумму взаимно смещенных во времени радиоволн, интерференция которых также вызывает искажения радиосигнала. Поэтому и эти явления относят к категории помех радиоприёму. Их влияние на приём радиосигналов особенно велико при связи на больших расстояниях. Широкое распространение радиосвязи и использование радиоволн в радиолокации, радионавигации и др. областях техники потребовали обеспечения одновременного функционирования без недопустимых взаимных помех различных систем и средств, использующих радиоволны, - обеспечения их электромагнитной совместимости.
Распространение радиоволн в открытом пространстве делает возможным в принципе приём радиосигналов, передаваемых по линиям радиосвязи, лицами, для которых они не предназначены (радиоперехват, радиоподслушивание); в этом - недостаток радиосвязи по сравнению с электросвязью по кабелям, радиоволноводам и др. закрытым линиям. Тайна телефонных переговоров и телеграфных сообщений, предусматриваемая соответствующими правилами международными соглашениями, обеспечивается в необходимых случаях применением автоматических средств засекречивания радиосигналов (кодирование и др.).


История радиосвязи

Попытки осуществить радиосвязь предпринимал ещё Т. А. Эдисон в 80-е гг. 19 в. (им получен соответствующий патент), до открытия в 1888 электромагнитных волн Г. Герцем; хотя работы Эдисона не имели практического успеха, они способствовали появлению др. работ, направленных на реализацию идеи беспроводной связи. Герцем был создан искровой излучатель электромагнитных волн, который (с последующими различными усовершенствованиями) в течение нескольких десятилетий оставался наиболее распространённым в радиосвязи видом радиопередатчика. Возможность и основные принципы радиосвязи были подробно описаны У. Круксом в 1892, но в то время ещё не предвиделось скорой реализации этих принципов. Развитие радиосвязи началось после того, как в 1895 А. С. Поповым, а годом позже Г. Маркони были созданы чувствительные приёмники, вполне пригодные для осуществления сигнализации без проводов, т. е. для радиосвязи. Первая публичная демонстрация Поповым работы созданной им радиоаппаратуры и беспроводной передачи сигналов с её помощью состоялась 7 мая 1895, что даёт основание считать эту дату фактическим днём появления Радиосвязи.
Приёмник Попова не только оказался пригодным для радиосвязи, но и (с некоторыми дополнительными узлами) был впервые успешно применен им в том же 1895 для автоматической записи грозовых разрядов, чем было положено начало радиометеорологии. В странах Западной Европы и США была развёрнута активная деятельность по использованию радиосвязи в коммерческих целях. Маркони в 1897 зарегистрировал в Англии Компанию беспроводного телеграфирования и сигнализации, в 1899 основал Американскую компанию беспроводной и телеграфной связи, а в 1900 - Международную компанию морской связи. В декабре 1901 им была осуществлена радиотелеграфная передача через Атлантический океан. В 1902 в Германии производство оборудования для радиосвязи организовал А. Слаби (совместно с Г. Арко), а также К. Ф. Браун. Очевидное огромное значение радиосвязи для военных флотов и для морского транспорта, а также гуманистическая роль радиосвязи (при спасании людей с кораблей, потерпевших крушение) стимулировали развитие её во всём мире. На 1-й Международной административной конференции в Берлине в 1906 с участием представителей 29 стран были приняты регламент радиосвязи и международная конвенция, вступившая в силу с 1 июля 1908. В регламенте было зафиксировано распределение радиочастот между разными службами радиосвязи (см. ниже). Было основано Бюро регистрации радиостанций и установлен международный сигнал бедствия SOS. На международной конференции в Лондоне в 1912 было несколько изменено распределение частот, уточнён регламент и учреждены новые службы: радиомаячная, передачи сводок погоды и передачи сигналов точного времени. По решению радиоконференции 1927 было запрещено применение искровых радиопередатчиков, создававших излучение в широком спектре частот и препятствовавших тем самым эффективному использованию радиочастот; искровые передатчики были оставлены только для передачи сигналов бедствия, поскольку широкий спектр излучения радиоволн увеличивает вероятность их приёма. С 1915 до 50-х гг. аппаратура для радиосвязи развивалась главным образом на основе электронных ламп; затем были внедрены транзисторы и др. полупроводниковые приборы.
До 1920 в радиосвязь применялись преимущественно волны длиной от сотен м до десятков км. В 1922 радиолюбителями было открыто свойство декаметровых (коротких) волн распространяться на любые расстояния благодаря преломлению в верхних слоях атмосферы и отражению от них. Вскоре такие волны стали основным средством осуществления дальней радиосвязи Для приёма передаваемых т. о. сигналов, приходящих с больших расстояний, служат чувствительные приёмники и большие, сравнительно остронаправленные антенные сооружения, занимающие большую территорию, т. н. антенное поле (подобные же сооружения используются и для излучения декаметровых волн). Для ослабления радиопомех приёмное оборудование размещается в стороне от городов и вдали от радиопередатчиков, на специальных приёмных радиоцентрах. Радиопередающие устройства также группируются - на передающих радиоцентрах. Те и другие связаны с находящимся в городе центральным телеграфом, откуда поступают передаваемые и куда транслируются принимаемые сигналы.
В 30-е гг. были освоены метровые, а в 40-е - дециметровые и сантиметровые волны, распространяющиеся в основном прямолинейно, не огибая земной поверхности (т. е. в пределах прямой видимости), что ограничивает прямую связь на этих волнах расстоянием в 40-50 км. Поскольку ширина диапазонов частот, соответствующих этим длинам волн, - от 30 Мгц до 30 Ггц - в 1000 раз превышает ширину всех диапазонов частот ниже 30 Мгц (волны длиннее 10 м), то они позволяют передавать огромные потоки информации, осуществляя многоканальную связь. В то же время ограниченная дальность распространения и возможность получения острой направленности с антенной несложной конструкции позволяют использовать одни и те же длины волн во множестве пунктов без взаимных помех. Передача на значительные расстояния достигается применением многократной ретрансляции в линиях радиорелейной связи или с помощью спутников связи, находящихся на большой высоте (около 40 тыс. км) над Землёй . Позволяя вести на больших расстояниях одновременно десятки тысяч телефонных разговоров и передавать десятки телевизионных программ, радиорелейная и спутниковая связь по своим возможностям являются несравненно более эффективными, чем обычная дальняя радиосвязь на декаметровых волнах, значимость которой соответственно уменьшается (за ней, например, остаётся роль полезного резерва, а также роль средства связи на направлениях с малыми потоками информации).
При большой мощности радиопередатчика (десятки квт) радиосвязь на метровых волнах в узкой полосе частот (несколько кгц) возможна на расстояниях ~ 1000 км за счёт рассеяния волн в ионосфере. Пользуются также отражением радиоволн от ионизованных следов метеоров, сгорающих в верхних слоях атмосферы (см. Метеорная радиосвязь), но при этом передача информации идёт с перерывами, что не позволяет осуществлять телефонных переговоры.
Малая часть энергии излучения на дециметровых и сантиметровых волнах может также распространяться за пределы горизонта (на расстояния в сотни км) благодаря электрической неоднородности тропосферы. Это позволяет при сравнительно большой мощности передатчиков (порядка нескольких квт) строить линии радиорелейной связи с расстоянием между промежуточными станциями в 200-300 км и более (при сужении частотного спектра излучения, т. е. уменьшении объёма передаваемой информации.
Линии радиосвязи используются для передачи телефонных сообщений, телеграмм, потоков цифровой информации и факсимиле, а также и для передачи телевизионных программ (обычно на метровых и более коротких волнах). По назначению и дальности действия различают международные и внутригосударственные линии радиосвязи. Внутригосударственные линии делятся на магистральные (между Москвой и краевыми и областными центрами, а также между последними) и зоновые (внутриобластные и внутрирайонные). Развитие линий радиосвязи планируется с учётом вхождения радиосвязи в Единую автоматизированную систему связи страны.
Организационно-технические мероприятия и средства для установления радиосвязи и обеспечения её систематического функционирования образуют службы радиосвязи, различаемые по назначению, дальности действия, структуре и др. признакам. В частности, существуют службы: наземной и космической радиосвязи (к космической радиосвязи относят все виды радиосвязи с использованием одного или нескольких спутников или иных космических объектов); фиксированной (между определёнными пунктами) и подвижной (между подвижной и стационарной радиостанциями или между подвижными радиостанциями); радиовещания и телевидения. Для производственных и специальных служебных надобностей имеются ведомственные службы радиосвязи в некоторых министерствах и организациях (например, в гражданской авиации, на ж/д., морском и речном транспорте, в службах пожарной охраны, милиции, медицинской службе городов), а также внутрипроизводственная связь на промышленных и с.-х. предприятиях, в некоторых учреждениях и т.д. Большое значение имеет радиосвязь в вооружённых силах.



Транкинговая связь, транкинг.
Транкинговая связь - что это такое и откуда взялось понятие транкинг.
Термин "транкинг" происходит от английского "trunk" - "ствол" (телефонная магистраль) и предполагает наличие отдельных каналов радиосвязи, каждый из которых обеспечивается соответствующей парой частот (одна для приема, другая для передачи). При использовании УКВ радиостанции, вне транкинговой системы, необходимо выбирать нужный канал для связи с абонентом вручную, переключателем радиостанции. В транкинговой связи выбор канала осуществляет автоматика, сканирующая находящиеся в ее распоряжении частотные каналы и выбирающая свободный, по которому и осуществляется связь между абонентами.
Сети радиосвязи условно можно разделить на "конвекционные" и "транкинговые".
К конвекционным системам можно отнести организацию сетей радиосвязи постренных по принципу "точка-точка","звезда" (с базовой радиостанцией) без выхода в телефонные сети общего пользования.
Зачем нужен "Транк" и какие транковые системы связи бывают.
Развернуть на своем предприятии беспроводную систему радиотелефонной связи (например стандарта GSM) может себе позволить далеко не каждый управленец, умеющий считать деньги. Но без связи, как известно, страдают все процессы производства, поэтому и были созданы транкинговые системы связи.
Архитектура построения "транкинга" достаточно демократична, но всегда содержит базовую станцию, контроллер, антенно-фидерное устройство и абонентские терминалы.
Развернув транкинг, владелец сиситемы (он же и абонент), не платит абонентской платы за эфирное время. Это существенная экономия для любого предприятия, ведь не секрет, что больше половины переговоров сотрудников по копроративной мобильной связи являются частными. Таким образом, один раз включившись в транкинговую систему связи Вы потом экономите на разговорах.
Выпускается большое количество систем транкинговой связи подходящих под самые разнообразные задачи заказчиков. Всех их можно разделить по следующим параметрам:
По способу передачи голосовых сообщений:
- аналоговые (Smartrunk II,Smartlink, EDACS, LTR, MPT 1327)
- цифровые (EDACS, APCO 25, TETRA, Tetrapol)
По организации доступа к системе:
- без канала управления (Smartrunk II)
- с распределенным каналом управления (LTR, Smartlink)
- с выделенным каналом управления (MPT 1327)
По способу удержания канала:
- с удержанием канала на весь сеанс переговоров (Smartrunk II, MPT)
- с удержанием канала на время одной передачи (LTR, Smartlink)
По конфигурации радиосети:
- однозоновые системы (Smartrunk)
- многозоновые системы (MPT, LTR, Smartlink, TETRA, APCO, EDACS, tetrapol)
По способу организации радиоканала:
- полудуплексные (Smartrunk II, MPT 1327, LTR, Smartlink, TETRA, APCO25, TETRAPOL)
- дуплексные (TETRA, APCO25, TETRAPOL)

О радиосвязи

Вы можете себе представить сотрудников подразделения охраны объектов (рынков, гаражей и автостоянок) сотрудников охранных агентств по сопровождению грузов, работников складов, служащих гостиниц, кемпингов, организаторов выставок, строителей или крановщиков, одним словом всех тех, чей успех зависит от четкой и слаженой работы команды - использующими на своем рабочем месте сотовый телефон? "Это же дикость!" - скажете вы, и будете совершенно правы.
Но в том-то все и дело, что до сих пор многие из перечисленных, и не только они, пребывают в неведении относительно современного состояния рынка беспроводных средств связи. А предлагает этот рынок довольно широкий ассортимент продукции с диапазоном цен от 70 до 300 у.е. за радиостанцию.
Каждый вид связи решает свои задачи и оптимален в различных условиях эксплуатации. Грамотно выбранные коммуникационные средства позволяют получить качественную и надежную связь с различными подразделениями предприятий: офисом, производственными цехами, складскими помещениями, стройплощадками. И если в вашем подчинении крановщики, бригады сотрудников, которые работают на удалении друг от друга или от вас, и у них все еще нет радиостанций - пора задуматься. В чем причина? Удовольствие это относительно недорогое - от 70 до 150 у. е. за одну маломощную р\станцию, с упрощенной процедурой продажи и 180-250 у. е. за одну профессиональную р\станцию, у которых нет абонентской платы. Ну а если дело не в стоимости, а в информации?
Надо сказать, что для отмеченных выше категорий пользователей проблема выбора очень актуальна, т. к. специфика работы выдвигает определенные требования к средствам связи. Разобраться в многообразии средств связи без участия специалистов действительно непросто. Но нет ничего невозможного. Прежде всего следует определить, для каких целей необходима связь. При этом надо иметь в виду что маломощные р\станции имеют выходную мощность 10 мВт, а профессиональные р\станции до 5 Вт - этот показатель влияет на дальность связи, поэтому показателю маломощные радиостанции бесспорно уступают профессиональным радиостанциям, но для использования в пределах ограниченной территории это можно не учитывать.
В остальном маломощным радиостанциям присуще :
- доступность;
- компактность;
- простота в использовании ;
- качество связи ;
- экономичность ;
- независимость от базового источника.
Для многих пользоваться сотовой связью не просто дорого, но и порой просто невозможно из-за отсутствия зоны покрытия сотовой связи. Обычная радиосвязь гораздо дешевле и удобнее. Радиостанции обеспечивают постоянную связь в любом труднодоступном месте.
Для установления связи не требуется набирать телефонный номер, достаточно лишь нажать одну кнопку и можно говорить. Можно и обойтись без нажатия кнопки, т. к. в большинстве своем радиостанции оснащены системой управления голосом VOX, или голосовой активацией режима передач. Это полностью освобождает руки, что немаловажно на стройплощадках и в производственных цехах. Как только вы что-то сказали в микрофон радиостанции, ее передатчик автоматически включается; возникла речевая пауза - выключается. Поскольку радиостанции используются в разных условиях, то VOX обычно делают с регулируемой чувствительностью.
Как правило радиостанции водонепроницаемы и ударопрочны, антенна для удобства ношения прижимается к корпусу. В некоторых моделях предусмотрена возможность установления телескопической или внешней антенны вместо штатной, возможность автоматического контроля нахожде-ния прибора в зоне радиовидимости. Станция периодически посылает в эфир импульсный сигнал, получив который, другая радиостанция дает подтверждение о приеме. Если ответа не получено, станция издает сигнал и выводит на дисплей предупреждающий значок.
Весь диапазон - как правило 433,075-434,750 МГц - разбит на 69 каналов. Обычно на дисплее высвечивается номер канала. В некоторых моделях можно просмотреть частоту и другие параметры. Из стандартных функций можно отметить также шумоподавитель. Он используется для того, что-бы в отсутствие сигнала от корреспондента станция не шумела. При необходимости принять слабый сигнал эту фунцию отключают.
Сегодня на рынке распространены следующие LPD - миниатюрные радиостанции с упрощенной процедурой продажи:
- ICOM IC-4008/4088, IC-Q7 ;
- KENWOOD UBZ-LH68/LF68;
- ALINCO тип DJ-S41;
- ALAN ALAN-507/607;
- производитель ALPHA;
- VECTOR тип VT-43.
Все эти миниатюрные радиостанции удобны, у всех есть возможность использования гарнитуры (т. е. наушника с микрофоном, благодаря которым радиостанцию не надо держать в руках). Частота этих станций высокая - 433.075-434.750 МГц, что говорит о хорошей "проникающей" способности. Такие радиостанции могут комплектоваться аккумуляторами повышенной емкости (2000 мАч), что обеспечивает время непрерывной работы до 14 часов.
Важно!!!! Все отмеченные безлицензионные радиостанции допущены к облегченной процедуре регистрации без выделения частот, для них установлен упрощенный порядок получения разрешений.
Типы аккумуляторных батарей. Технические характеристики.
На сегодняшний день для питания мобильных устройств, радиостанций и оборудования наиболее широко применяются аккумуляторы следующих электрохимических систем: герметичные свинцово-кислотные (SLA), никель-кадмиевые (NiCd), никель-металлгидридные (NiMH) и литий-ионные (Li-ion). Постепенно начинают завоевывать позиции в сфере сотовых телефонов и портативных компьютеров литий-полимерные (Li-Pol) аккумуляторы. Ведутся разработки в области топливных элементов и некоторых других перспективных технологий изготовления аккумуляторов.
SLA аккумуляторы
Область применения - блоки бесперебойного питания (UPS), системы охранной сигнализации, устройства железнодорожной автоматики и связи, инвалидные коляски, резервное освещение. Ранее этими аккумуляторами комплектовались некоторые модели переносных сотовых телефонов и видеокамер. В целом можно сказать, что SLA аккумуляторы обычно используются в тех случаях, когда требуется большая мощность, минимальная стоимость, а габариты и вес не критичны. Диапазон значений емкости для портативных приборов лежит в пределах от 1 до 30 А*час. В современных мобильных устройствах эти аккумуляторы на данный момент практически не применяются.
NiCd аккумуляторы
Область применения: обычные и транковые радиостанции, сотовые телефоны, домашние радиотелефоны, переносные компьютеры, видеокамеры, ручные мощные электроинструменты, медицинские приборы, разнообразное производственное оборудование.
Отличительные преимущества.
Быстрый и простой метод заряда. NiCd аккумулятор допускает заряд током, численно равным его номинальной емкости и более. Таким образом, вполне реально зарядить аккумулятор за один час. А если вдруг потребуется еще большая скорость заряда, то можно использовать ток заряда вдвое и втрое превышающий значение номинальной емкости. Однако не стоит этим злоупотреблять. Кроме того, при быстром заряде требуется использование специальных зарядных устройств, определяющих момент полного заряда аккумулятора и прекращающих быстрый заряд.
Для них предпочтителен импульсный метод заряда по сравнению с зарядом постоянным током. Улучшение эффективности достигается распределением импульсов разряда между импульсами заряда. Этот метод заряда, обычно называемый реверсивным, поддерживает высокую площадь активной поверхности электродов, увеличивая эффективность и срок эксплуатации аккумулятора. Реверсивный заряд также улучшает быстрый заряд, т.к. помогает рекомбинации газов, выделяющихся во время заряда. В результате - аккумулятор меньше нагревается и более эффективно заряжается по сравнению со стандартным методом заряда постоянным током.
Способность отдавать в нагрузку большой ток .
Длительный срок службы при соблюдении условий эксплуатации и периодического обслуживания.
Слабая чувствительность к неправильной эксплуатации, легкое восстановление при понижении емкости и после длительного хранения (от 60 до 70 % аккумуляторов, признанных негодными, могут быть восстановлены для полноценной эксплуатации). Восстановление аккумулятора реализуется путем его разряда по специальному алгоритму до напряжения 0.4.вольта на элемент. Цикл восстановления применяется в случае, если тренировочные циклы не помогают.Низкая цена.
Недостатки.
Необходимость периодического обслуживания для устранения "эффекта памяти". Под "эффектом памяти" понимается укрупнение кристаллических образований рабочего вещества аккумулятора и, как следствие, уменьшение площади активной поверхности и реальной емкости аккумулятора. Под обслуживанием (тренировочными циклами) понимается периодический разряд аккумуляторов до напряжения 1 вольт на элемент, в результате которого происходит разукрупнение кристаллических образований и увеличение реальной емкости аккумулятора.
Высокий саморазряд (до 10 % в течение первых 24-х часов и до 20 % в первый месяц после заряда).
Большие габариты и вес по сравнению с аккумуляторами других типов.
Аккумулятор содержит кадмий и требует специальной утилизации, поэтому в некоторых странах по этой причине уже запрещен для эксплуатации.
NiMH аккумуляторы
В недалеком прошлом NiMH аккумуляторы пришли на смену NiCd. Однако их шумно разрекламированные преимущества не обеспечили 100 % удовлетворение запросов пользователей, главным образом из-за сокращенного срока службы.
Плотность электрической энергии примерно на 30 -50 % больше, чем у NiCd аккумуляторов и, соответственно, меньше габариты и вес.
Для них предпочтителен скорее поверхностный, чем глубокий разряд и срок их службы непосредственно связан с глубиной разряда.
NiMH аккумуляторы по сравнению с NiCd выделяют значительно большее количество тепла во время заряда и требуют реализации более сложного алгоритма для обнаружения момента полного заряда. Как правило, они содержат внутренний температурный датчик для получения дополнительного критерия обнаружения полного заряда.
NiMH аккумулятор не может заряжаться так быстро, как NiCd. Время заряда - обычно вдвое больше, чем у NiCd. Рекомендуемый ток разряда от одной пятой до половины значения номинальной емкости.
Меньшая склонность к "эффекту памяти" (можно даже сказать, что аккумулятор просто не успевает его приобрести).
Экологически чистая технология изготовления.
Малое число циклов заряда / разряда.
Высокий саморазряд (до 30 % в месяц).
Li-ion аккумуляторы
Область применения: новые модели радиостанций, сотовые телефоны и всякого рода переносные компьютеры. По данным экспертов корпорации Varta уже в ближайшее время Li-ion аккумуляторы начнут вытеснять с этого рынка не только NiCd, но и NiMH аккумуляторы. Конструктивно этот тип аккумуляторов содержит внутреннюю схему управления и защиты, призванную ограничить пиковое напряжение каждого элемента во время заряда и предотвратить понижение напряжения элемента при разряде ниже допустимого уровня. Кроме того, для обеспечения безопасности при их эксплуатации должен быть ограничен максимальный ток заряда и разряда и должна контролироваться температура элемента.
Отличительные преимущества.
Высокая плотность электрической энергии, малые габариты и вес.
Низкий саморазряд (примерно 3-5 % в первый месяц, затем уменьшение до 1-3 % в месяц, дополнительно около 3 % в месяц потребляет схема управления).
Отсутствие какого-либо обслуживания в течение всего срока эксплуатации.
Недостатки.
Высокая цена.
Необходимость хранения в заряженном состоянии.
Подверженность процессу старения, даже если аккумулятор не используется. Ухудшение емкости наблюдается примерно после одного года с момента изготовления. После двух лет, аккумулятор часто становится неисправным. Не рекомендуется хранить Li-ion аккумуляторы в течение длительного времени. Наслаждайтесь ими, пока они новые.
Хочу заметить, что вследствие разного напряжения единичных элементов аккумуляторов на основе никеля и литий-ионных аккумуляторов (1.2 и 3.6 вольта соответственно), замена одних на другие не всегда возможна. Например, в сотовых телефонах с напряжением 4.8 вольта. Кроме того, эти аккумуляторы требуют разных типы зарядных устройств.
Li-Pol аккумуляторы
Литий-полимерные аккумуляторы (Li-pol) - следующий этап в развитии литиевой технологии. Потенциально они менее дороги, чем Li-ion аккумуляторы. Но как любой новый продукт, не достигший массового применения, Li-pol аккумуляторы наиболее дороги на данный момент.
Область применения: радиостанции, сотовые телефоны и переносные компьютеры. Полные данные о параметрах аккумулятора пока не известны. Можно отметить только пока малое, в сравнении с другими типами аккумуляторов, число циклов заряда / разряда и небольшой ток нагрузки. Однако имеется преимущество в конструктивном исполнении. Технология их производства допускает изготовление в различных пластичных геометрических формах, нетрадиционных для обычных аккумуляторов, в том числе достаточно тонких по толщине, и способных заполнять любое свободное место в устройстве.
Итак, мы рассмотрели основные характеристики наиболее распространенных видов аккумуляторов в хронологическом порядке их появления на рынке. Именно в таком порядке они и сменяли и сменяют друг друга в мобильных устройствах и портативных компьютерах. Однако не следует списывать "старичков" со счета раньше времени. Во многих устройствах они продолжают исправно и надежно работать. Их технологию производства, конструкцию и сервисные элементы продолжают совершенствовать.
