AR-DV10

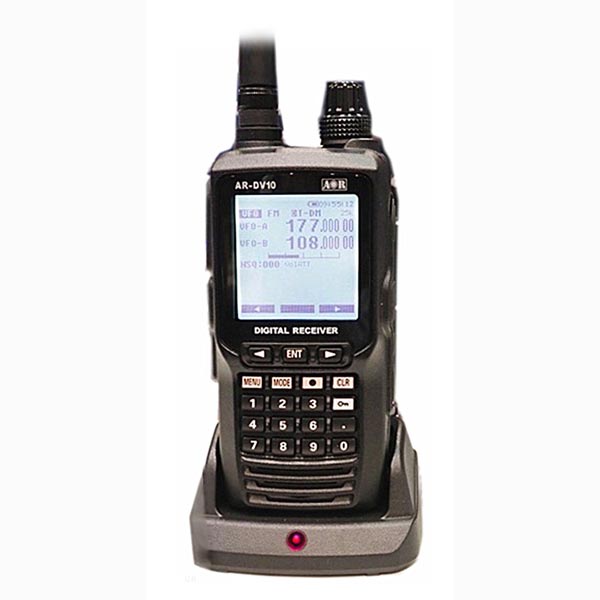

ar dv10

Описание

Новая модель сканера AOR AR-DV10 была анонсирована одноименной японской корпорацией AOR в январе 2018 года, а в серию вышла уже весной.

AOR AR-DV10 Многорежимный широкополосный цифровой приемник SDR, работающий в частотах от 100 кГц до 1300 МГц. Приемник поддерживает различные цифровые и аналоговые режимы в любительских радиодиапазонах. AR-DV10 способен принимать аналоговые сигналы (CW / SSB / AM / FM) во всех диапазонах. Помимо аналоговых режимов, AR-DV10 обеспечивает прием высококачественного цифрового звука C4FM и множество других цифровых протоколов DMR и P25., такие как:
MOTOTRBO ™, DMR ™, dPMR ™, APCO P25, NXDN ™, Icom D-Star ™, CR Digital, Yaesu, Kenwood® и Alinco EJ-47U, а также обычные аналоговые сигналы, включая AM, FM (широкий и узкий / широкий и узкий), нижние верхние боковые полосы и CW.

Особенности приемника AOR AR-DV10:
  • Прием аналоговых и цифровых сигналов в диапазоне 100 кГц ~ 1300 МГц.
  • 10 цифровых видов модуляции: TETRA, P25 (Phase 1 + 2), DMR, Mototrbo, dPMR, NXDN, D-CR, D-STAR, Alinco, Yaesu.
  • Объем памяти 2000 каналов
  • Автоматическое обнаружение цифровых сигналов  во время сканирования и поиска.
  • 1,7 x 1,7-дюймовый широкоформатный матричный дисплей.
  • Водозащита  IPX5.
  • Слот для карт MicroSD для записи, резервного копирования и обновления прошивки.
  • В комплекте Литий-ионный аккумулятор (8,3 часа работы), зарядное устройство, зажим для ремня.
  • Для управления приемником и его памятью выпущено специальное программное обеспечение.

Характеристики

Технические характеристики AOR AR-DV10
Рабочий частотный диапазон 100 кГц ~ 1300 МГц
Режимы работы Перестройка частоты VFO, по каналам памяти, сканирование, поиск по сигналам.
Цифровые режимы приема DMR(Tier1/2/Mototrbo, NXDN(6.25k, dPMR(Tier1, TETRA(Direct mode, mobile to mobile, APCO25(Phase1, D-STAR, Yaesu(C4FM, Alinco(EJ47U, Japanese D-CR.
Аналоговые режимы приема WFM, NFM, AM, USB, LSB, CW.
Тип преобразования 100 кГц ~ 1300 МГц, супер-гетеродин ПЧ 47.25MHz SDR direct sampling;
WFM (64MHz~108MHz)SDR direct conversion;
AM (520kHz~1710kHz)SDR direct conversion.
Полосы фильтров Аналоговые режимы: 100 кГц, 30 кГц, 15 кГц, 8 кГц, 6 кГц, 5,5 кГц, 3,8 кГц, 2,6 кГц, 1,8 кГц, 500 Гц, 200 Гц (полоса зависит от режима)
Цифровые режимы: 6 кГц, 15 кГц, 30 кГц (автоматический выбор )
Стабильность частоты ± 5 ppm (в диапазоне-10 ℃ ~ + 50 ℃)
Чувствительность (типичные значения) SSB (10 дБ S / N) 0,3 мкВ
AM (10 дБ S / N) 1,6 мкВ
FM (12 дБ SINAD) 0,3 мкВ
WFM (12 дБ SINAD) 2,6 мкВ
Режимы шумоподавления Подавитель шума (FM и цифра),
Пороговый подавитель уровня (AM, LSB, USB, CW),
Тогновый шумоподавитель CTCSS
Реверсивный тоновый шумоподавитель,
Цифровое обнаружение голоса
Прочие функции АРУ (AGC), ступенчатая регулировка,
Сдвиг частоты
Приоритетный прием.
Прием голосовой инверсии (дескремблер)
Аттенюатор: прибл. 10dB
Количество ГКЧ (VFO) 3 (A / B / Z)
Количество каналов памяти 2000 в 40 банках
Выход аудио Внутренний динамик min.700mW ( 16Ω, 10% искажений),
Разъем для наушников мин. 200 мВт ( 8Ω, 10% искажений)
Антенна Гибкая, разъем BNC 50Ω
Питание Литиево-ионный аккумулятор 7.4V 2000mAh (BP-10)
Внешнее питание 6,5 В ~ 10,5 В 240 мА (тип), 500 мА (макс.) (без учета тока заряда аккумулятора)
Размеры (WxHxD) 65 × 137 × 41 мм (с аккумулятором, без выступающих частей)
Вес 420 г (включая батарею, антенну и клипсу)
Диапазон рабочих температур -10 ℃ ~ + 50 ℃



Аксессуары

Комплект поставки сканирующего приемника AOR AR-DV10:

  • AR-DV10 Цифровой приемник  (включая антенное кольцо)
  • AA-10E Адаптер питания переменного тока
  • BP-10 Литий-ионный аккумулятор
  • CC-10 Быстрое зарядное устройство
  • BC-10 Зажим для ремня
  • RA-10 Антенна
  • DC-10 зарядное устройство / шнур для прикуривателя DC / DC
  • DC-10 6 батарейный отсек AA
  • Карта microSD
  • Печатное руководство пользователя


AR-DV1

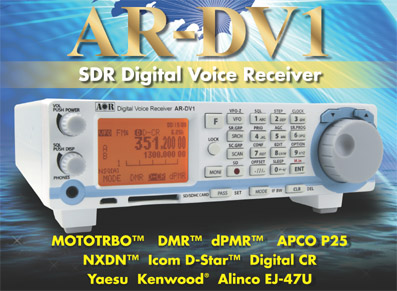

AR-DV1 ad for front page397x291



Описание

Компания AOR, LTD с гордостью представляет первый цифровой программно-определяемый радиоприемник AOR AR-DV1 (SDR), позволяющий принимать и декодировать фактически все известные виды цифровых сигналов, а также обычные аналоговые сигналы, включая сигналы с АМ, широкой и узкой ЧМ, сигналы с однополосной модуляцией и др.

Карту совместимости цифровых режимов можно получить здесь или скачав инструкцию

Приемник AR-DV1 может найти применение в силовых ведомствах, в службах радиоконтроля, а также в аварийных службах. Он будет полезен в местах, где разные организации используют радиосигналы множества цифровых форматов.

  • Приемником можно управлять как непосредственно, так и с компьютера (система команд входит в комплект поставки), для подключения к компьютеру он оснащен микро-USB разъемом.

  • Запись аудиосигналов производится на карту памяти типа SD или SDHC.

  • Использование повышенной промежуточной частоты 1705 МГц позволяет улучшить подавление помех по зеркальному каналу.

  • Запись и считывание частот производится в формате представления данных CSV

  •  Обновление встроенного ПО возможно с помощью карты памяти SDHC.

  • Предусмотрены 2000 каналов памяти (40 банков по 50 каналов). Каналы маркируются буквенно-цифровыми метками.

  • Доступны режим приема со сдвигом частоты и выбор приоритетного канала.

  • Имеются автоматический Notch-фильтр, подавитель шума, инвертер речевого сигнала, выход сигнала для внешних декодеров.


Характеристики

Технические характеристики приемника AOR AR-DV1

Диапазон частот

100 кГц – 1300* МГц (гарантированный диапазон – выше 530 кГц)

Цифровые форматы принимаемых сигналов

D-STAR (GMSK), ALINCO (GMSK), YAESU (C4FM), DIGITAL CR (C4FM), NXDN (C4FM), dPMR (C4FM), P25 (Phase 1) (C4FM), DMR (4FSK, 2x-TDMA). Работа с цифровыми форматами имеет ограничения*
 Виды аналоговых сигналов  Сигналы с ЧМ, АМ, синхронной АМ (SAH, SAL), прием одной боковой полосы (USB, LSB), прием на несущей
Приемная система 100 кГц – 18 МГц: прямое преобразование
18 МГц – 180 МГц: супергетеродин с двойным преобразованием (1-я ПЧ 393 МГц, 2-я ПЧ 31.0 МГц)
180 МГц – 1300 МГц: супергетеродин с тройным преобразованием (1-я ПЧ 1705 МГц, 2-я ПЧ 393 МГц, 3-я ПЧ 31.0 МГц)
 Полосы фильтра ПЧ  200 Гц, 500 Гц, 1.8 кГц, 2.6 кГц, 3.8 кГц, 5.5 кГц, 6 кГц, 8 кГц, 15 кГц, 30 кГц, 100 кГц, 200 кГц (зависит от режима приема)
 Средства улучшения качества приема Автоматический Notch-фильтр, подавитель шума, аналоговый речевой дискремблер (в некоторых версиях), АРУ, шаговая настройка, прием со сдвигом частоты, выбор приоритетного канала
Средства борьбы с шумом  Регулировка порога слышимости, подавление шума, регулировка уровня речевого сигнала, настройка с использованием сигнала подзвуковой частоты, цифровое кодирование шумоподавителя.
 Нестабильность частоты  Менее ±2.5 ppm после прогрева в течение 5 мин
 Чувствительность  530 кГц – 17.99999 МГц: 0.71 µВ (12 дБ SINAD)
18 МГц – 1300 МГц: 0.32 µВ (12 дБ SINAD)
 Количество генераторов VFO     3
 Количество каналов памяти  2000
 Количество банков  40
 Количество сканируемых банков  40
 Количество отслеживаемых частот  50 на банк или VFO
 Звуковой выход Встроенный или внешний громкоговоритель: минимум 1 Вт при 8 Ом, 12 В и 10% уровне суммарных гармонических искажений. Гнезда 3.5 мм для наушников, внешнего громкоговорителя и дискриминатора (только ЧМ)
Запись/воспроизведение аудиосигнала  Карты памяти SD/SDHC, 1 канал, дискретность 19.2 кГц в формате WAV, запись 1 ГБ за 7 часов
 Функции таймера  Таймер режима засыпания 30, 60, 90, 120 мин.; таймер сигнализации; таймер записи (однократно, ежедневно, еженедельно)
 Подключение к компьютеру Микро-USB разъем, прилагаемый перечень команд
 Антенный вход  Разъем BNC, 50 Ом
 Макс. уровень на входе антенны   +0 дБм
 Энергопитание  10.8 – 16.0 В пост. тока, приблизительно 750 мА (при 12 В пост. тока)
 Рабочие температуры   0 - 50°C
 Габариты (мм), без выступов  128 (Ш) х 50 (В) х 215 (Г)
 Масса (кг)      1.5

* Частоты сотовой (мобильной) связи заблокированны в версиях приемников для США.

Технические характеристики могут быть изменены без оповещения и каких-либо обязательств.

Аксессуары

Поставляемые принадлежности:

  • Сетевой адаптер

  • телескопическая антенна,

  • карта SDHC на 4 ГБ,

  • руководство по эксплуатации AOR AR-DV1,

  • перечень команд (ПО для ПК не поставляется).


AOR AR2300

AR2300 AR2300 back

Описание

Новый сканирующий приемник компании AOR предоставляет возможность контроля радиочастот в диапазоне от 40 кГц до 3150 МГц и несомненно найдет применение в правительственных, коммерческих и исследовательских организациях, занимающихся контролем эфира, поиском и обнаружением радиосигналов, распределением частот, изучением электромагнитной обстановки, анализом спектра радиосигналов.

Приемник не имеет органов управления и настройки, управление всеми его функциями осуществляется с ПК (Black-Box Receiver). При использовании дополнительного сетевого контроллера возможно дистанционное управление приемником. Разъемы для связи с ПК выведены на заднюю панель (порты RS 232C и USB).

 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ И ВОЗМОЖНОСТИ ПРИЕМНИКА AR 2300

  • контроль и запись в память до 2000 значений частот, а также параметров установок;
  • непрерывный контроль одной частоты или сканирование выбранных частот;
  • поиск в полосе частот с легко вводимыми границами и шагом от 0,01до 999,99 кГц;
  • одновременный прием сигналов в диапазонах HF (ниже 25 МГц) и VHF-UHF;
  • обнаружение паразитных излучений, в том числе – импульсных помех;
  • возможность обнаружения электронных подслушивающих устройств (жучков);
  • контроль частотномодулированных аналоговых сигналов камер видеонаблюдения;
  • контроль собственных радиоизлучений в рабочем диапазоне частот;
  • цифровая обработка сигналов и анализ спектра с использованием специального ПО;
  • запись демодулированного аудиосигнала на карту памяти формата SD или SDHC;
  • возможность подключения внешних устройств к аналоговому выходу ПЧ (45 МГц).
  • ТЕХНИЧЕСКИЕ РЕШЕНИЯ, РЕАЛИЗОВАННЫЕ В ПРИЕМНИКЕ AR 2300

  • оцифровка сигнала на уровне 3-й ПЧ (45 МГц) для дальнейшей цифровой обработки;
  • применение цифрового генератора прямого синтеза в качестве гетеродина;
  • возможность использования сигнала GPS для точной синхронизации гетеродина;
  • цифровая архитектура по методу прямой выборки для диапазона частот ниже 25 МГц;
  • декодер для демодуляции сигналов цифровых систем связи по стандарту APCO P-25;
  • специализированное ПО, разработанное под Windows XP или поздние версии ОС;
  • цифровой I/Q-интерфейс (по предварительному заказу) для записи сигналов на жесткий диск ПК с дальнейшим воспроизведением и анализом без потери качества;
  • аудиовыход AF-IQ 12 кГц, позволяющий реализовать концепцию “программно-заданной радиосистемы”, когда ее функции задаются программным обеспечением с демодуляцией сигнала в ПК (возможен прием цифрового радиовещания в диапазоне HF).

ЗАПИСЬ АУДИОСИГНАЛА

Для записи демодулированного сигнала применено встроенное устройство записи (считывания) на карту памяти. Возможно использование карты формата SD (продолжительность непрерывной записи - 8 часов при емкости карты 1 Гб), а также карты формата SDHC (продолжительность записи до 240 часов при емкости карты 32 Гб). Применение карт памяти устраняет возможность влияния вибраций на качество записи, которое возникает в случае применения устройств записи с механическим приводом, например, магнитофонов или устройств записи на компакт-диски. При наличии специального адаптера можно использовать карты форматов mini-SD и micro-SD. Применяются таблицы размещения файлов только FAT 16 или FAT 32. Для хранения оцифрованного аудиопотока используются форматы WAV, WAVE, RIFF (вариант little-endian), а также PCM (разрядность 16 бит). Для устранения непродуктивных пауз при записи сигналов двусторонней голосовой связи, возможна синхронизация устройства записи с шумоподавителем.

Характеристики

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИЕМНИКА AR 2300

Перекрываемый частотный диапазон

40 кГц – 3,15 ГГц

Типы принимаемых сигналов

USB/LSB, CW, AM, FM, WFM, FM-stereo,

APCO P-25 (дополнительно)

Нестабильность частоты

Не более ± 1Ч 10-6 (через 5 мин. прогрева)

Не более ± 0,01 Ч 10-6 (по сигналам GPS)

Количество каналов памяти

2000 каналов в 40 банках

Скорость сканирования

100 каналов в секунду

Системы шумоподавления

CTCSS, DCS

Приемная система40 кГц – 25 МГц

25 МГц – 200 МГц

200 МГц – 420 МГц

420 МГц – 3,15 ГГц

Прямое преобразование

Супергетеродин с 2-ным преобразованием

Супергетеродин с 3-ным преобразованием

Супергетеродин с 2-ным преобразованием

Промежуточные

Частоты

(1) 294,5 МГц / 1,7045 ГГц

(2) 45,0 МГц / 294,5 МГц

(3) 45,0 МГц

Полосы цифрового фильтра ПЧ

(зависят от режима приема)

200 Гц, 500 Гц, 1 кГц, 3 кГц, 6 кГц, 15 кГц,

30 кГц, 100 кГц, 300 кГц

Интермодуляционные искажения 3 порядка

Не хуже + 20 дБм на 14,1 МГц

Не хуже + 12 дБм на 50,0 МГц

Не хуже + 7 дБм на 620,0 МГц

Подавление помехи от зеркального канала

>70 дБ: 40 кГц – 25 МГц

>50 дБ: 25 МГц – 2,0 ГГц

>40 дБ: 2,0 ГГц – 3,15 ГГц

Импеданс антенны

50 Ω

Диапазон рабочих температур

от 0°С до +50°С

Энергопитание

12 – 13,8 В постоянного тока, минимум 1,5 А

Потребляемый ток

В дежурном режиме: 200 мА

В режиме максимальной громкости: 1,2 А

Выходная мощность звукового сигнала

Не менее 2 Вт на нагрузке 8 Ω

Габариты (Г, Ш, В)

285 мм Ч 220 мм Ч 70 мм

Масса

3 кг

Чувствительность

Режим

SSB, CW

AM

FM

WFM

Метод

10 дБ S/N

  1. дБ S/N

12 дБ SINAD

12 дБ SINAD

Фильтр

3 кГц

6 кГц

15 кГц

200 кГц

40 кГц – 100 кГц

2,0 µВ

8,0 µВ



100 кГц – 1,8 МГц

1,2 µВ

4,0 µВ



1,8 МГц – 25 МГц

1,2 µВ

4,0 µВ



25 МГц – 1 ГГц

0,3 µВ

2,0 µВ

0,7 µВ

1,8 µВ

1 ГГц – 2,4 ГГц

0,3 µВ

2,5 µВ

0,7 µВ

1,8 µВ

Избирательность

CW – 500 Гц

-3 дБ: > 380 Гц

-80 дБ: > 500 Гц

AM – 6 кГц

-3 дБ: > 5,5 кГц

-80 дБ: > 6,9 кГц

SSB – 3 кГц

-3 дБ: > 2,7 кГц

-80 дБ: > 3,1 кГц

NFM – 15 кГц

-3 дБ: > 14,2 кГц

-80 дБ: > 15,6 кГц

WFM – 200 кГц

-3 дБ: > 200 кГц

-80 дБ: > 250 кГц

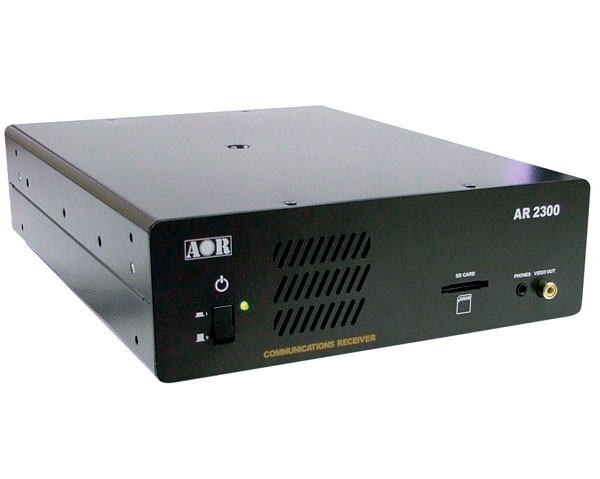

ПЕРЕДНЯЯ ПАНЕЛЬ ПРИЕМНИКА

AR2300

  • сетевой переключатель (вкл.\ выкл.);
  • лампочка-индикатор питания;
  • встроенный громкоговоритель;
  • слот для карт памяти формата SD;
  • гнездо для подключения наушников;
  • видеовыход (разъем “тюльпан”, 75 Ω);

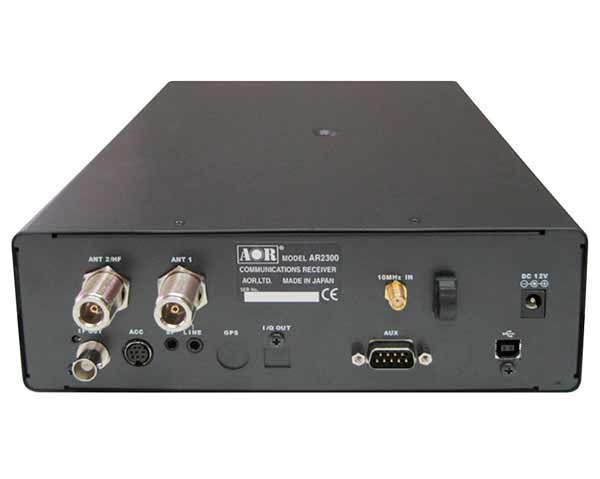

ЗАДНЯЯ ПАНЕЛЬ ПРИЕМНИКА

AR2300 back

Разъем для подключения антенны

Разъем для подключения антенны

ANT 1 – разъем N-J - 25 МГц – 3,15 ГГц

ANT 2 – разъем N-J – 40 кГц – 3,15 ГГц

Вход сигнала 10 МГц эталонного источника

Разъем SMA-J, уровень: -2 дБм±2 дБм; 50 Ω

Зажим для крепления кабеля



DC 12V – гнездо источника питания

EIAJ MP-121C (5.5 Ч 2.1 мм), в центре - плюс

IF OUT - Аналоговый выход ПЧ 45 МГц

Разъем BNC-J

ACC – вход для дополнительной аппаратуры

Миниатюрный разъем 8-pin (стандарт DIN)

SP – выход для внешнего динамика

Гнездо двухконтактного штекера 3,5 мм

LINE – линейный стереовыход

Гнездо трехконтактного штекера 3,5 мм

GPS – вход синхроимпульсов системы GPS

По предварительному заказу

I/Q OUT – цифровой выход I/Q (по заказу)

Гнездо USB-разъема типа B (25-3150 МГц)

AUX – интерфейс RS-232C для связи с ПК

Миниатюрный разъем 9-pin (тип D)

USB – интерфейс для связи с ПК

Гнездо USB-разъема типа B (1.1 / 2.0)

Выход аналогового I/Q-сигнала (сдвиг 12 кГц)

Гнездо трехконтактного штекера 3,5 мм


Аксессуары

  • Интерфейс MI8200
  • USB кабель (A to mini-B type)
  • Кабель для записи с 3.5 mm mono jack разъемами
  • Кабель управления записью с 2.5 mm mono jack разъемами
  • Описание возможностей устройства

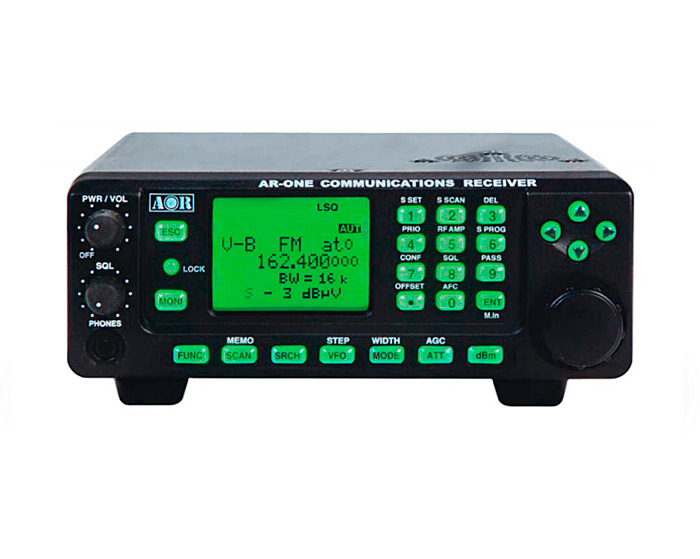

AOR AR-ONE

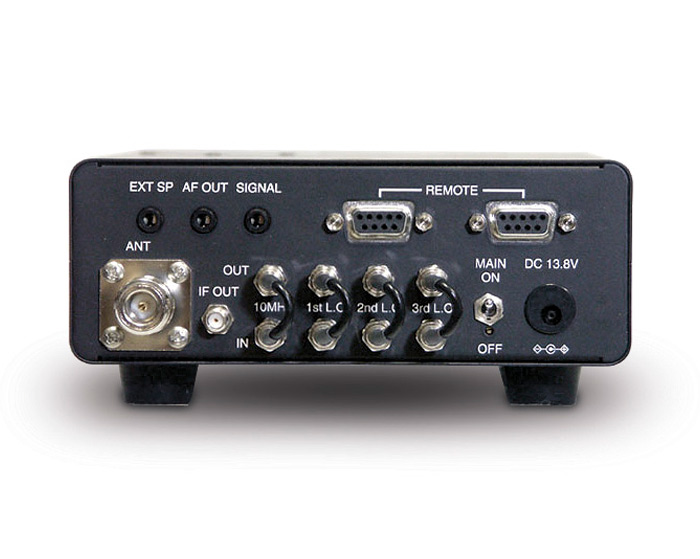

one one-back

Описание

Фирма AOR Ltd анонсировала AR-ONE как новую точку отсчета в ряду широкодиапазонных приемников, серьезный шаг в развитии технологии приема. AR-ONE предлагает профессионалу полный спектр возможностей для установки частот, режимов приема, шагов перестройки (вплоть до 1 Гц) и многих других параметров приемника. Компьютерное управление обеспечивает максимальную гибкость и динамичность. AR-ONE - это выбор профессионала для контроля современного мира радиосвязи.
Области применения нового приемника: ведение электронного наблюдения, пеленгация, выявление неисправностей систем и многое другое.

Основные характеристики AR-ONE:

  • Широкий диапазон: 0.01 - 3300 МГц с сохранением высокой чувствительности.
  • Малые габариты и вес (157х58х270 мм, 2,2 кг), возможность мобильного использования.
  • Сверхвысокая стабильность частоты. Температурная нестабильность равна ±0,1*10-6 в температурном диапазоне -10 град.С…50 град.С (в моделях AR5000 и AR7030 ±1,5*10-6).
  • Шаг перестройки: стандартный: 1, 10, 50, 100, 500 Гц, 1, 1,5; 6,25; 9, 10, 12,5; 20, 25, 30, 50, 100, 500 кГц; нестандартный: до 1 МГц с шагом 1 Гц.
  • 10 генераторов VFO.
  • Высокий уровень интермодуляции 3-го порядка (+2 дБм, минус 1 дБм свыше 2,5 ГГц).
  • Динамический диапазон не менее 90 дБ.
  • Избирательность по побочным каналам приема не менее 60 дБ.
  • Избирательность по соседним каналам приема не менее 55 дБ во всех режимах.
  • Уровень побочных излучений не более -57 дБ.
  • Индикация измеренного уровня сигнала на антенном входе в дБм или дБмкВ.
  • Возможность управления 99-ю AR-ONE от одного компьютера.
  • Удобство настройки. Предусмотрено несколько методов ввода частоты: с цифровой клавиатуры, специальными кнопками или с помощью ручки настройки.
  • Виды модуляции: SSB (USB, LSB), CW, AM, FM, WFM, включая специальные виды: широкая и узкая AM (WAM, NAM), узкая FM (SFM).
  • Режим автоматической установки вида модуляции и шага перестройки частоты по рабочему диапазону.
  • Полное восстановление несущей в режиме SSB, улучшающее качество приема.
  • Тройное преобразование частоты
  • 1000 ячеек памяти
  • Частота внешнего опорного генератора 10 МГц.
  • Аудиовыход 1,5 Вт при КНИ < 10%.
  • Разъемы: два RS232 порта для связи с компьютером; BNC-выход промежуточной частоты IF = 10,7 МГц или 455 кГц; ACC- разъем; N типа - антенный разъем.

Характеристики

Диапазон частот (МГц) 0.01...3300
Виды модуляции SSB (USB, LSB), AM (wide,normal,narrow), CW, FM (normal, narrow), WFM, DATA
Чувствительность (мкВ)
( SSB,CW,AM при 10дБ S/N, FM, WFM при 12дБ SINAD )
Диапазон (МГц) CW SSB AM NFM WFM
0,01-0,04 22,3 - - - -
0,04 – 0,1 1,5 - 4.5 - -
0,1 - 40 0,7 0,7 2,5 0,89 -
40 – 1000 0,4 0,4 0,89 0,6 1,5
1000 - 2500 0,32 0,32 0,9 0,4 1,5
2500 - 3300 0,35 0,35 0,9 0,5 1,5

Скорость сканирования AR-ONE

до 25 шагов перестройки частоты в секунду (автономная работа)

Напряжение питания / ток потребления

10,8 – 16 В / менее 2 А (типовое)

























AOR AR5001D

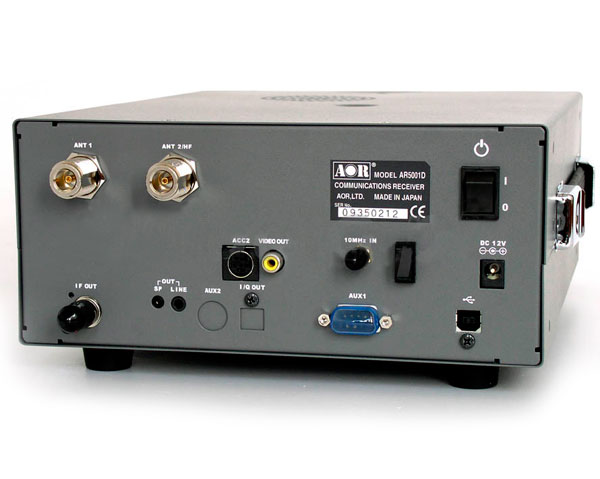

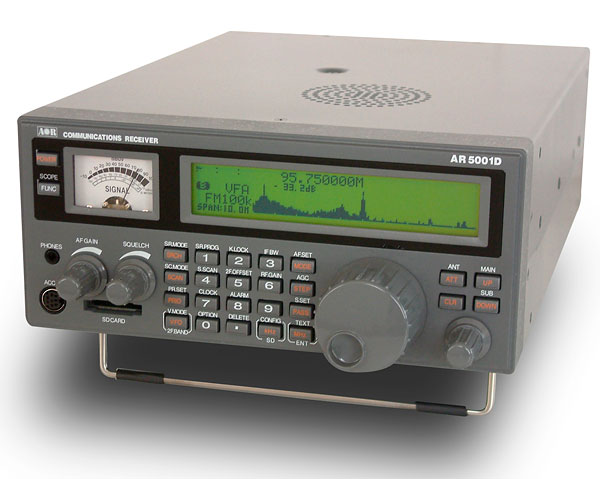

AR5001D ar5001d back

Описание

Модель AR5000 выпускалась с 1996 по 2008 год и  долгое время оставалась одним из самых популярных в мире сканирующих приемников. Новый приемник AR 5001D компании AOR унаследовал все функции предыдущей модели и предоставляет возможность контроля радиочастот в диапазоне от 40 кГц до 3150 МГц и, несомненно, найдет применение в правительственных, коммерческих и исследовательских организациях, занимающихся контролем эфира, поиском и обнаружением радиосигналов, распределением частот, изучением электромагнитной обстановки, анализом спектра радиосигналов. Управление всеми функциями AR 5001D осуществляется как с передней панели, так и через порты RS 232C и USB.

Основные технические особенности и возможности приемника AR 5001D:

  • контроль и запись в память до 2000 значений частот, а также параметров установок;
  • непрерывный контроль одной частоты или сканирование выбранных частот;
  • поиск в полосе частот с легко вводимыми границами и шагом от 0,01до 999,99 кГц;
  • одновременный прием сигналов в диапазонах HF (ниже 25 МГц) и VHF-UHF;
  • обнаружение паразитных излучений, в том числе – импульсных помех;
  • возможность обнаружения электронных подслушивающих устройств (жучков);
  • контроль частотномодулированных аналоговых сигналов камер видеонаблюдения;
  • контроль собственных радиоизлучений в рабочем диапазоне частот;
  • цифровая обработка сигналов и анализ спектра с использованием специального ПО;
  • запись демодулированного аудиосигнала на карту памяти формата SD или SDHC;
  • возможность подключения внешних устройств к аналоговому выходу ПЧ (45 МГц).

Технические решения, реализованные в приемнике AR 5001D:

  • оцифровка сигнала на уровне 3-й ПЧ (45 МГц) для дальнейшей цифровой обработки;
  • применение цифрового генератора прямого синтеза в качестве гетеродина;
  • возможность использования сигнала GPS для точной синхронизации гетеродина;
  • цифровая архитектура по методу прямой выборки для диапазона частот ниже 25 МГц;
  • опциональный декодер для демодуляции сигналов цифровых систем связи по стандарту APCO P-25;
  • специализированное ПО, разработанное под Windows XP или старшие версии ОС.

Характеристики

Перекрываемый частотный диапазон

40 кГц – 3,15 ГГц

Типы принимаемых сигналов

USB/LSB, CW, AM, FM, WFM, FM-stereo,

APCO P-25 (дополнительно)

Нестабильность частоты

Не более ± 1× 10-6 (через 5 мин. прогрева)

Не более ± 0,01 × 10-6 (по сигналам GPS)

Приемная система

40 кГц – 25 МГц

Прямое преобразование

Супергетеродин с 2-ным преобразованием

Супергетеродин с 3-ным преобразованием

Супергетеродин с 2-ным преобразованием

25 МГц – 200 МГц

200 МГц – 420 МГц

420 МГц – 3,15 ГГц

Промежуточные частоты

1-я

294,5 МГц / 1,7045 ГГц

45,0 МГц / 294,5 МГц

45,0 МГц

2-я

3-я

Интермодуляционные искажения 3 порядка

Не хуже + 20 дБм на 14,1 МГц

Не хуже + 12 дБм на 50,0 МГц

Не хуже + 7 дБм на 620,0 МГц

Подавление помехи от зеркального канала

>70 дБ: 40 кГц – 25 МГц

>50 дБ: 25 МГц – 2,0 ГГц

>40 дБ: 2,0 ГГц – 3,15 ГГц

Чувствительность

Режим

SSB, CW

AM

FM

WFM

Метод

10 дБ S/N

10 дБ S/N

12 дБ SINAD

12 дБ SINAD

Фильтр

3 кГц

6 кГц

15 кГц

200 кГц

40 кГц – 100 кГц

2,0 µВ

8,0 µВ



100 кГц – 1,8 МГц

1,2 µВ

4,0 µВ



1,8 МГц – 25 МГц

1,2 µВ

4,0 µВ



25 МГц – 1 ГГц

0,3 µВ

2,0 µВ

0,7 µВ

1,8 µВ

1 ГГц – 2,4  ГГц

0,3 µВ

2,5 µВ

0,7 µВ

1,8 µВ

Избирательность

CW – 500 Гц

-3 дБ: > 380 Гц

-80 дБ: > 500 Гц

AM – 6 кГц

-3 дБ: > 5,5 кГц

-80 дБ: > 6,9 кГц

SSB – 3 кГц

-3 дБ: > 2,7 кГц

-80 дБ: > 3,1 кГц

NFM – 15 кГц

-3 дБ: > 14,2 кГц

-80 дБ: > 15,6 кГц

WFM – 200 кГц

-3 дБ: > 200 кГц

-80 дБ: > 250 кГц

AOR AR6000

AR5001D

Описание

Последние годы охарактеризовались значительным интересом специалистов к диапазонам частот выше 3 ГГц, что связано с появлением новых видов сигналов, например, MLS, STL и FPU. Эти сигналы в так называемом C-диапазоне и в S-диапазоне позволяют реализовать функции таких систем, как ISM, WiMAX и т.п. Применение традиционных широкополосных приемников не обеспечивает функционирование упомянутых систем. На возможность достижения оптимальных характеристик влияет не только частотный диапазон, но также и требование высокой чувствительности и точности при приеме сигнала. Мировая практика показывает эффективность использования частотных диапазонов выше 2,5 ГГц в новых цифровых сотовых системах связи типа LTE-Advanced, TD-SCDMA и WCDMA/HSPA. Необходимость удовлетворить этим новым требованиям послужила основанием для создания компанией AOR, LTD. нового сверхширокополосного приемника, работающего в полосе частот до 6000 МГц. Приемник разработан на базе новейших технологий широкополосного приема и методов цифровой обработки сигнала, появившихся в процессе создания широко известных моделей приемных устройств AR-ALPHA, AR2300 и AR5001D. Приемник AR6000 отличается  прекрасными характеристиками на всех частотах рабочего диапазона и может найти применение в таких областях, как анализ сигналов и измерение их силы. К традиционным областям коммерческого использования относятся зональный радиоконтроль, обнаружение радиопомех и их анализ, измерение напряженности электромагнитного поля, частотный анализ, исследование распространения радиоволн, ближний поиск незаконно установленных подслушивающих устройств, например, жучков для прослушивания телефонных переговоров или скрытых беспроводных видеокамер.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ПРИЕМНИКА AR6000

Прием в сверхширокой полосе частот.

Впервые в мировой практике создан коммерческий приемник, непрерывно перекрывающий диапазон частот от 9 кГц до 6 ГГЦ с дискретностью 1 Гц (выше 3.15 ГГц шаг равен 2 Гц). В отличие от анализаторов спектра данный приемник обладает превосходной чувствительностью, избирательностью и стабильностью характеристик. Вследствие своих небольших габаритов (30 × 22 × 10 см), малой массе (5 кг) и простых требованиях к источнику питания (13,5 В), приемник можно легко переносить и использовать вне помещений. Приемник AR6000 символизирует концептуальный прорыв в решении проблем измерения параметров сигналов.

Преобразователь частоты со сверхмалым уровнем шума.

Прием в полосе 3,15 – 6 ГГц обеспечивается остроумно спроектированной схемой встроенного понижающего преобразователя частоты, обладающего сверхмалым уровнем шума, сопоставимым с уровнем шума высококачественных СВЧ-приемников.

Схемы с распределенными параметрами.

С целью обеспечения малого уровня шумов, а также минимизации ухода характеристик с течением времени и под влиянием изменений условий окружающей среды, в приемнике используются схемы с распределенными параметрами, тщательно спроектированные и изготовленные с применением систем автоматизированного проектирования и автоматизированного производства. Характеристики приемника на подобной элементной базе намного превосходят характеристики приемников на базе обычных сосредоточенных элементов.

Архитектура программно-заданной радиосистемы.

Цифровая обработка сигналов осуществляется после третьего каскада ПЧ, что обеспечивает получение наилучших характеристик по сравнению с традиционными аналоговыми приемниками, требующими наличия схемы детектирования с отдельным фильтром. Для обеспечения возможности удовлетворить будущим разнообразным требованиям, встроенное программное обеспечение, относящееся к высокоскоростной цифровой обработке сигналов, выполнено с учетом вероятной его модификации в перспективе, а также настройки под индивидуальные требования заказчика.

Концепция прямого преобразования.

Снимаемые с антенны сигналы в диапазоне 9 кГц – 25 МГц сразу преобразуются в цифровой формат с помощью одиночного преобразования частоты. Данный метод основан на применении больших интегральных микросхем, что позволяет обеспечить высокую избирательность и значительно снизить зеркальный эффект.

Метод нулевой ПЧ.

В то время как для частот ниже 25 МГц применяется метод прямого преобразования, для более высоких частот используется метод нулевой ПЧ. Поступающие радиосигналы обрабатываются в синхронном детекторе с использованием гетеродина, частота которого совпадает либо очень близка к несущей частоте сигнала. Данный метод позволяет снизить влияние зеркального эффекта, а также осуществить вывод цифрового I/Q-сигнала.

Вывод цифрового I/Q-сигнала.

После аналого-цифрового преобразователя, сигнал ПЧ представлен двумя компонентами. Одна из них (I) совпадает по фазе с исходным сигналом, а вторая (Q) сдвинута по фазе на 90 градусов (квадратурная составляющая). I/Q-сигналы, представленные на комплексной плоскости, располагаются на одной и той же угловой частоте. Цифровой сигнал может смещаться как в направлении по часовой стрелке, так и против часовой стрелки. При наличии дополнительной платы I/Q5001, цифровой I/Q-сигнал можно вывести через порт USB 2.0 для дальнейшей обработки в персональном компьютере.

Высокая стабильность частоты опорного сигнала.

Если к приемнику AR6000 подключить приемник импульсных сигналов спутниковой навигационной системы GPS, то в режиме синхронизации с местным гетеродином нестабильность опорной частоты (10 МГц) уменьшается с ± 0.1×10-6 до ± 0.01×10-6.

Перспективы использования взаимосвязи уровней сигналов.

Поступающий от антенны входной сигнал в сильной степени коррелирован по уровню с выходным аналоговым сигналом ПЧ 45.05 МГц в полосе 15 МГц. Уровень регистрируется измерителем сигналов. Отклонения составляют величину менее ± 1,5 дБ на всех участках частотного диапазона. Это весьма привлекательно для осуществления анализа спектра сигнала, точного измерения уровня сигнала и параметров демодуляции, калибровки системы и т.д.

Возможность продолжительной записи аудиосигнала.

Демодулированный аудиосигнал можно записывать на карту памяти SD с помощью встроенного устройства записи. Информация хранится в виде файла в формате WAV, совместимом с персональным компьютером. За 8 часов записи накапливается примерно гигабайт информации. Максимальная емкость карты SD составляет 32 Гб (примерно 240 часов записи). Предусмотрена автоматическая система исключения пауз в процессе записи.

Важные функциональные возможности приемника.

Высокоскоростное сканирование и поиск, двухдиапазонный и разнесенный прием, возможность отображения спектра на экране встроенного ЖК-дисплея с выбором частотной полосы от 400 кГц до 10 МГц, наличие систем сигнализации CTCSS, DCS, DTMF, автоматическая подстройка частоты, инвертирование речевого сигнала, автоматическая режекция сигнала, подавление помех импульсного типа, подавление флуктуационных шумов, вывод аналогового видеосигнала и т.д.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Стандартное управляющее программное обеспечение.

Данное ПО находится в свободном доступе на сайте компании и предназначено для обеспечения таких функций как отображение спектра (с возможностью выбора частотной полосы от 400 кГц до 10 МГц), отображение информации в виде графика типа гистограммы. управление памятью, сканирование каналов памяти и банков, поиск, планирование ситуаций, регистрация действий, запись аудиосигналов и т.д. При этом обеспечивается возможность одновременного управления несколькими приемниками с одного персонального компьютера.

Программное обеспечение для работы с I/Q-сигналами.

Данное ПО поставляется только вместе с дополнительной платой I/Q5001. Оно разработано компанией MICROTELECOM и позволяет обеспечить накопление (на жестком диске), а также воспроизведение полной полосы 0,9 МГц (± 450 кГц) без потери качества. AR6000 является первым в мире приемником в своем классе, который предлагает возможность вывода цифрового I/Q-сигнала (изохронная передача, совместимая с USB 2.0). Содержащаяся в I/Q-сигнале информация почти идентична той, что в аналоговом виде передается по тракту ПЧ с полосой 1 МГц (± 500 кГц). Для каждой составляющей (I и Q) отведено 30 бит, частота выборки 1,125 миллиона выборок в секунду (двоичное дополнение до двух в режиме с фиксированной точкой).

Запись аудиосигнала.

Для сохранения демодулированного сигнала применяется встроенное устройство записи на карту памяти. Требуется карта с объемом памяти не менее 256 Мб. Возможно использование карты формата SD (продолжительность непрерывной записи - 8 часов при емкости карты 1 Гб), а также - карты формата SDHC. При наличии специального адаптера можно использовать карты форматов mini-SD и micro-SD. Размещаться могут файлы только типов FAT 16 или FAT 32. Для хранения аудиопотока используются совместимые с ОС Windows форматы WAV, WAVE, RIFF (вариант little-endian), а также PCM (разрядность 16 бит). Для устранения непродуктивных пауз при записи сигналов возможна синхронизация устройства записи с шумоподавителем.

Дополнительные функции AR6000.

Приемник позволяет реализовать функцию приема сигналов одновременно в двух диапазонах. Один из них – диапазон ВЧ (9 кГц – 25 МГц), второй – ОВЧ/УВЧ (выше 25 МГц). В диапазоне ОВЧ/УВЧ возможен такжеодновременный прием на двух частотах с разносом относительно центральной частоты в пределах ±5 МГц. Сочетание этих двух функций позволяет осуществить одновременный прием на трех частотах. Одна частота – в диапазоне ВЧ плюс одновременный прием на двух разнесенных частотах. Функция шумоподавления в данном приемнике реализуется применением цифрового кодового шумоподавителя (DCS), а также – тональной системы шумоподавления (CTCSS). В перечень вспомогательных средств, привлекаемых к решению задачи демодуляции сигналов, входят автоматический NOTCH-фильтр, подавитель флуктуационных шумов, подавитель помех импульсного типа, фильтрация мешающего сигнала на соседней частоте методом сдвига полосы фильтра ПЧ, автоматическая регулировка усиления, автоматическая подстройка частоты, декодер многочастотной системы с двухтональным набором (DTMF). По заказу может выть встроен также декодер сигналов цифровой системы связи, поддерживающей протокол APCO (P-25).

Характеристики

Перекрываемый частотный диапазон

9 кГц – 6 ГГц

Разрешающая способность по частоте

1 Гц (2 Гц для частот выше 3,15 ГГц)

Диапазон выбора шага настройки

1 Гц – 999.999 кГц, (2 Гц для частот выше 3,15 ГГц)

Модуляция принимаемых сигналов

USB/LSB, CW, AM, FM, WFM, FM-stereo,

APCO P-25 (дополнительно)

Количество генераторов VFO

5 (от A до E)

Нестабильность частоты

Не более ± 0,1× 10-6 (через 5 мин. прогрева)

Не более ± 0,01 × 10-6 (по сигналам GPS)

Количество каналов памяти

2000 (по 50 каналов в каждом из 40 банков)

Количество банков

40 (каждый может вмещать 5 - 95 каналов)

Прохождение частот

1200 частот или 1200 частотных полос,

30 частот (полос) ×40 банков

Количество приоритетных каналов

1

Количество выбираемых каналов

100 (по всем банкам)

Скорость сканирования

100 каналов в секунду

Импеданс антенны

50 Ом

Диапазон рабочих температур

от 0°С до +50°С

Источник питания

10.7 – 16,0 В постоянного тока, 2 А

Потребляемый ток

В дежурном режиме: 200 мА

В режиме максимальной громкости: 1,5 А

Выходная мощность звукового сигнала

Не менее 1,5 Вт на нагрузке 8 Ом при коэффициенте нелинейных искажений 10%

Заземление

Минус на земле

Габариты

304 мм (Г) × 220 мм (Ш) × 97 мм (В)

Масса

5 кг

 Характеристики приемной системы

Приемная система

9 кГц – 25 МГц

Прямое преобразование

Супергетеродин с 2-ным преобразованием

Супергетеродин с 3-ным преобразованием

Супергетеродин с 2-ным преобразованием

25 МГц – 220 МГц

220 МГц – 360 МГц

360 МГц – 3,15 ГГц



3,15 ГГц – 6 ГГц

Прямое преобразование

Промежуточные

частоты

1-я

294,5 МГц / 1,7045 ГГц

45,05 МГц / 294,5 МГц

45,05 МГц

2-я

3-я

Интермодуляционные искажения 3 порядка

> + 20 дБм на 14,1 МГц, преселектор выкл.

> + 6 дБм на 50,0 МГц, предусилитель выкл.

> + 8 дБм на 620,0 МГц, предусил-ль выкл.

> + 0 дБм на 1250,0 МГц, предусил-ль выкл.

> + 3 дБм на 2450,0 МГц, предусил-ль выкл.

Подавление помехи от зеркального и

побочного каналов

>70 дБ: 40 кГц – 25 МГц, предусилитель выключен

>50 дБ: 25 МГц – 2,0 ГГц, предусилитель выключен

>40 дБ: 2,0 ГГц – 3,15 ГГц, предусилитель выключен

Коэффициент шума

>7 дБ: 25 МГц – 1 ГГц, предусилитель включен

>10 дБ: 1 ГГц – 2,75 ГГц, предусилитель включен

>12 дБ: 2,75 ГГц – 4,6 ГГц, предусилитель включен

>14 дБ: 4,6 ГГц – 5,8 ГГц, предусилитель включен

>18 дБ: 5,8 ГГц – 6 ГГц, предусилитель включен

 Чувствительность (значения чувствительности не гарантируются для частот ниже 40 кГц)

Режим

SSB, CW

AM

FM

WFM

Метод

10 дБ S/N

10 дБ S/N

12 дБ SINAD

12 дБ SINAD

Фильтр

3 кГц

6 кГц

15 кГц

200 кГц



40 кГц – 50 кГц

6,0 µВ

1,5 µВ



50 кГц – 60 кГц

4,0 µВ

10,0 µВ



60 кГц – 70 кГц

3,0 µВ

7,0 µВ



80 кГц – 100 кГц

1,5 µВ

4,0 µВ



100 кГц – 25 МГц

0,7 µВ

2,0 µВ



25 МГц – 2,75 ГГц

0,5 µВ

1,0 µВ

0,4 µВ

1,5 µВ

2,75 ГГц – 3 ГГц

0,7 µВ

1,7 µВ

0,6 µВ

2,5 µВ

3 ГГц – 3,15 ГГц

1,5 µВ

4,0 µВ

0,6 µВ

3,5 µВ

3,15 ГГц – 4,6 ГГц



0,5 µВ



4,6 ГГц – 5,8 ГГц



0,7 µВ



5,8 ГГц – 6 ГГц



1,5 µВ



 Разъемы для ввода / вывода сигналов

Разъем для подключения антенны

Разъем для подключения антенны

ANT 1 – разъем N, гнездо (25 МГц – 6 ГГц)

ANT 2 – разъем N, гнездо (9 кГц – 3,15 ГГц)

Вход сигнала 10 МГц эталонного источника

Разъем SMA, гнездо, +2 дБм для 50 Ом

Гнездо для подключения источника питания

EIAJ MP-121C (5.5 × 2.1 мм), в центре - плюс

Аналоговый выход ПЧ 45,05 МГц

Разъем BNC,гнездо, 45,05 МГц ± 7,5 МГц

Разъем для дополнительной аппаратуры

Миниатюрный разъем 8-pin (стандарт DIN)

Гнездо для подключения внешнего динамика

Двухконтактное монофонич. гнездо 3,5 мм

Линейный стереовыход

Трехконтактное стереогнездо 3,5 мм

Композитный видеовыход (задняя панель)

Гнездо RCA, 75 Ом

Цифровой выход I/Q (по заказу)

Разъем USB 2.0, тип B, (100 кГц - 6 ГГц)

Интерфейс RS-232C для связи с ПК

Миниатюрный разъем 9-pin (тип D), штыри

USB – интерфейс для связи с ПК

Разъем USB (1.1 / 2.0), тип A

Выход аналогового I/Q-сигнала (сдвиг 12 кГц)

Трехконтактное стереогнездо 3,5 мм

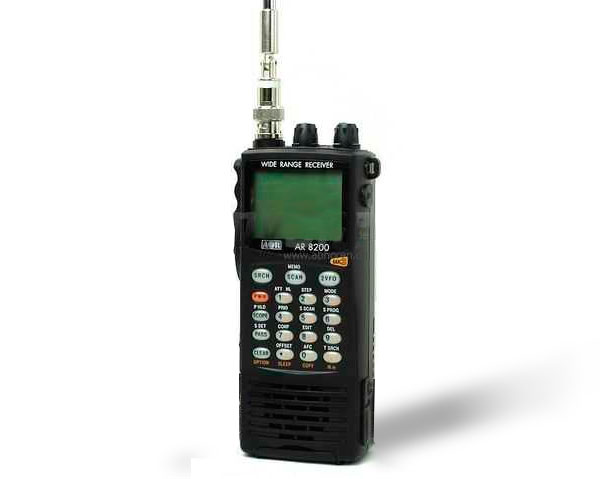

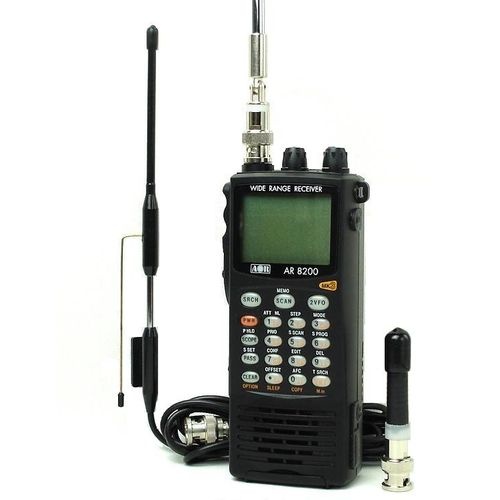

AOR AR8200 Mk3

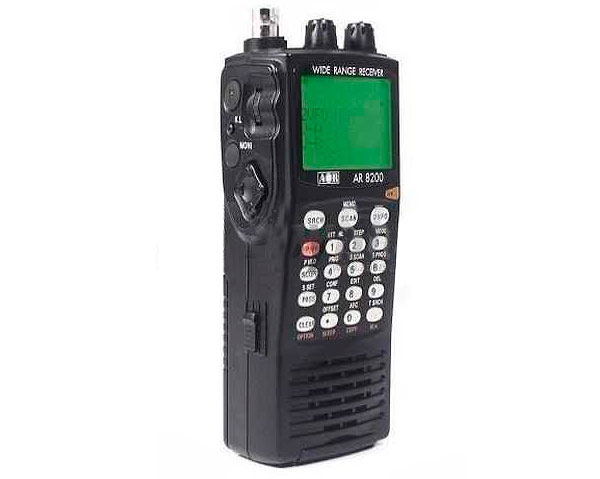

ar8200 ar8200 back

Описание

Носимые приемники фирмы AOR (Япония) отличается современным дизайном и высокими техническими характеристиками.

Основные характеристики AOR AR8200:

  • Диапазон частот - от 500 кГц до 2040 МГц без пропусков.
  • Все виды модуляции: WFM, NFM, SFM (сверхузкая ЧМ), WAM (широкая АМ), AM, NAM (узкая АМ), USB, LSB, CW. Шаг настройки - любой кратный 50 Гц, включая 8.33 кГц.
  • Имеется дополнительный 3.0 кГц SSB фильтр, AFC (автоматическое управление частотой), увеличена скорость сканирования по частотам и банкам памяти до 37 шагов в секунду.
  • Значительно улучшено управление приемником AOR AR8200. Добавлены "стрелочные" кнопки, которые позволяют легко настраиваться на нужную частоту и работать в меню.
  • Увеличен размер и возможности дисплея AOR AR8200. Кроме рабочей информации он может отображать 12-символьный комментарий.
  • Функция панорамы позволяет строить на дисплее спектр в диапазоне от 100кГц до 10МГц, работать с маркером, запоминать максимум и прослушивать сигнал.
  • Динамические банки памяти могут содержать от 10 до 90 каналов. Общее количество каналов памяти - 1000. Кроме того имеется 40 банков поиска, каждый из которых имеет 50 каналов пропуска частот. Приемник AOR AR8200 имеет широкие возможности редактирования, замены и удаления каналов памяти. Возможна защита каналов и банков памяти.
  • Управление с компьютера осуществляется через гнездо в боковой панели и дополнительный интерфейс CC-8200 / PC-8200.

 На смену AOR AR8200 пришла новая модель приемника. Основные характеристики и отличия AR-8200MarkIII (AR8200Mk3) :

  • Диапазон частот - от 100 кГц до 3000 МГц без пропусков.
  • Незначительные изменения в расположении кнопок управления
  • Телескопическая антенна в комплекте
  • Повышенная стабильность частоты
  • NiMh аккумуляторы 1500мАч в комплекте
  • Приемники серии 8200 имеет специальный "слот" для подключения долнительных модулей расширения:
    EM8200 - карта расширения памяти до 4000 каналов и 160 банков поиска
    CT8200 - карта поиска по CTCSS
    RU8200 - модуль записи и воспроизведения звука (20 секунд)
    VI8200 - аналоговый инвертор спектра (дискремблер, 157 шагов)
    TE8200 - модуль поиска по тональным сигналам (256 шагов)

Кабели:
CC8200 / PC8200- интерфейс для подключения к компьютеру
CR8200 - кабель для подключения к магнитофону

Характеристики

Диапазон частот 0.5 - 2040 МГц (3000 у Mk3)
Виды модуляции NFM, WFM, AM, USB, LSB, CW, SFM, NAM, WAM
Размер шага 0.05 – 1000 кГц включая 8.33 кГц
Чувствительность
AM 0.7 – 3.5 мкВ
SSB 0.3 – 1.5 мкВ
NFM 0.35- 2.5 мкВ
WFM 1- 1.5 мкВ
Избирательность (-6дБ)
SSB/NAM 3кГц
AM/SFM 9кГц
WAM, NFM 12кГц
WFM 150кГц (-3дБ)
Макс. скорость сканирования 37.42
Каналов памяти 1000 (20 банков)
Каналов выборочного сканирования 50
Каналов приоритета 1
Банков поиска 40
Каналов пропуска 50 на каждый банк поиска + 50 для VFO-поиска
Потребление
Номинальное 190 мА
в режиме ожидания 145 мА
в режиме сохранения батарей 25 мА
Питание 4 батареи АА или внешний источник 12В
Размеры, мм 143х61х39
Вес 196 г (335 с батареями)

Аксессуары

  • NiMh аккумуляторы 1500мАч

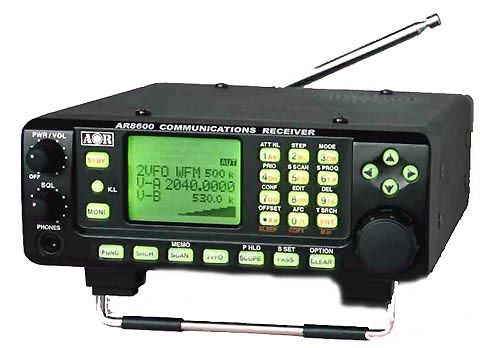

AOR AR8600 MARK II

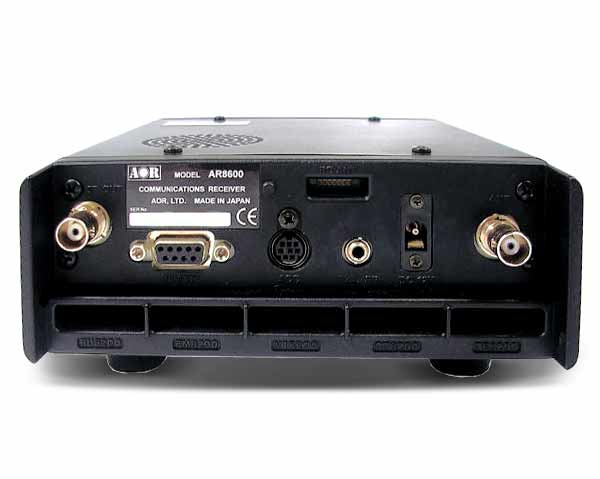

8600 aor-ar8600 back

Описание

Известная японская фирма AOR Ltd. очередной раз рас-ширяет наши представления о возможностях широкодиа-пазонных приемников, предлагая на рынок модель AR8600.

Начиная с высокостабильного опорного генератора, встраиваемых электро-механических фильтров Коллинза и заканчивая пятью слотами для подключения функцио-нальных карт расширения, AR8600 – гибкая система для реализации требуемых задач.

  • Широкий диапазон: 0.53 - 2040 МГц с сохранением высокой чувствительности (Для частот 0,1-0,53 МГц параметры не гарантируются).
  • Малые габариты и вес (155х57х197 мм, 1,5 кг), возможность установки AR8600 в автомобиль.
  • Высокая стабильность частоты, достигаемая установкой TCXO (как в дорогих моделях AR5000 и AR7030) (температурная нестабильность: ±1,5*10-6; старение: ±1*10‑6/за год).
  • Программируемый шаг перестройки от 50 Гц до 999 кГц, для всех режимов. Для авиационного диапазона предусмотрен шаг 8,33 кГц.
  • Функция автоматической подстройки частоты (AFC), AR8600 подстраивается на частоту принимаемого сигнала в пределах 1-го шага частоты.
  • Функция панорамы, позволяющая наблюдать на дисплее спектр в полосе обзора 100 кГц – 10 МГц, работать с маркером, запоминая параметры и прослушивая сигналы.
  • Высококонтрастный LCD – дисплей с подсветкой и индикацией параметров двух параллельных VFO – режимов, возможность вывода текстовых комментариев, S – метр, легко управляемое с помощью четырех навигационных кнопок интуитивное экранное меню.
  • Удобство настройки. Предусмотрено несколько методов ввода частоты: с клавиатуры, кнопками ñò, кнопками ïð с удесятеренным шагом или с помощью ручки настройки.
  • Виды модуляции: SSB (USB, LSB), CW, AM, FM, WFM, включая специальные виды: широкая и узкая AM (WAM, NAM), узкая FM (SFM).
  • Режим автоматической установки вида модуляции и шага перестройки частоты по рабочему диапазону.
  • Полное восстановление несущей в режиме SSB, улучшающее качество приема.
  • Тройное преобразование частоты в диапазоне 30 МГц – 2040 МГц.
  • 7 типов сканирования и просмотра: программируемое, диапазонное, по каналам памяти, по видам сигнала, по группам каналов памяти, приоритетное, с автоматической записью частот. Время задержки регулируется. Система “поиска голоса” позволяет пропускать немодулированные и шумовые сигналы.
  • 1000 ячеек памяти в 20 банках (размер банка динамический: 10 – 90 каналов). Каждой ячейке памяти и банку памяти можно присвоить имя – комментарий длиной до 12 символов.
  • Двойной металлический кожух для устойчивой работы AR8600 в условиях механических нагрузок и электромагнитных помех.
  • Разъемы: RS232 порт для связи с компьютером. BNC – выход промежуточной частоты IF = 10,7 МГц. ACC- разъем. BNC – антенный разъем

Характеристики

Диапазон частот (МГц)

0.53...2040

Виды модуляции

SSB (USB, LSB), AM (wide,normal,narrow), CW, FM (normal, narrow), WFM

Чувствительность (мкВ)

( SSB,CW,AM при 10дБ S/N,

FM, WFM при 12дБ SINAD )

Диапазон (МГц)

SSB

AM

NFM

WFM

0,53-2

-

3,5

-

-

2,0 - 30

1,5

2.5

-

-

30 - 470

0,3

0,7

0,35

1,0

1000 – 1300

-

-

1,0

-

1300 - 2039

-

-

2,5

-

Скорость сканирования

37 шагов перестройки частоты в секунду

Напряжение питания/ток потребления

10,8 – 16 В / 400 мА (типовое)

Аксессуары

  • MW – антенна для диапазона 0,6 – 1,6 МГц.
  • Телескопическая антенна.
  • Внешний источник напряжения питания 12,6 В AA8600.

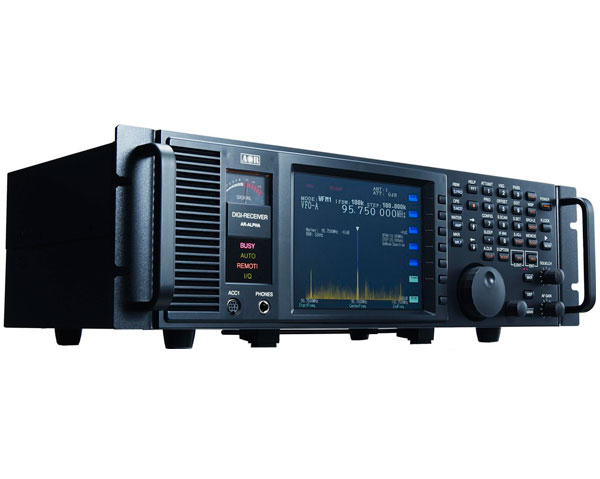

AOR AR-Alpha

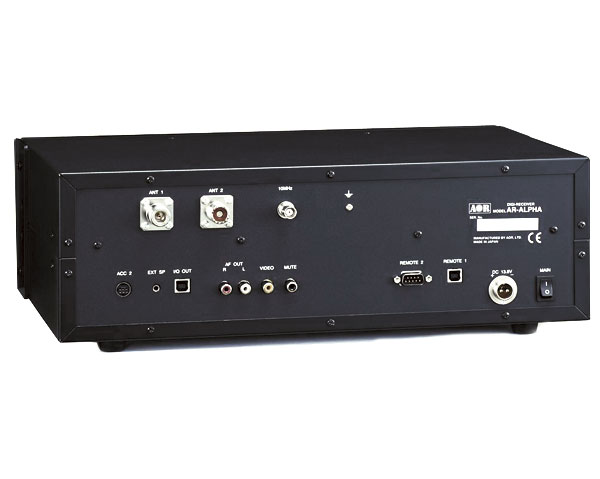

ar-alpha ar-alpha back

Описание

 Приемник AR-ALPHA с непрерывным диапазоном частот от 10кГц до 3.3ГГц создан для профессионалов, чтобы решать самые сложные задачи.
Производство приемника начато в середине 2008 года.

Приемник фирмы AOR с цифровой обработкой радиосигналов обладает следующими особенностями:

1. Цифровой генератор прямого синтеза и метод нулевой ПЧ
2. Декодер телевизионных сигналов и просмотр ТВ на экране.
3. Широкодиапазонный квадратурный цифровой выход.
4. Быстрое отображение спектра сигналов на основе использования алгоритма БПФ.
5. Все режимы демодуляции сигналов (включая P25 без шифрования).
6. Специальные цифровые функции.

 Цифровой генератор прямого синтеза и метод нулевой ПЧ.  Sicom2008

1: Обычная схема аналогового приемника
2: Схема цифрового приемника, реализующая метод нулевой ПЧ

Сканирующий приемник, сканер AOR AR-ALPHA

Основные достоинства:
·  Отсутствует зеркальный канал приема
·  Совершенный метод обработки сигналов
·  Обработка широкополосных сигналов
·  Сверхбыстрое сканирование на основе применения цифрового генератора прямого синтеза

 Декодер телевизионных сигналов

Прием и декодирование широковещательных ТВ сигналов NTSC, PAL, SECAM, PAL-M и ТВ сигналов с широкополосной ЧМ (без аудиосигнала)

Широкодиапазонный квадратурный цифровой выход
Стандартный интерфейс USB 2.0 для сопряжения с ПК
Запись потока данных на ЖД ПК с помощью AOR USB драйвера
Легкое создание Вашего собственного прикладного ПО на основе шаблонов ПО.
Широкий динамический диапазон (без применения АРУ) благодаря использованию формата данных с плавающей запятой (экспонента: 4 бита и мантисса – 13 бит).


Быстрое отображение спектра сигналов на основе использования БПФ (быстрое преобразование Фурье)

Обновление информации со скоростью более 10 раз в секунду при отображении спектра шириной 10 МГц и разрешением 500 Герц

Цифровой квадратурный декодер – отсутствуют квадратурные ошибки

Максимальная ширина диапазона обзора спектра до 1 ГГц

Ширина диапазона обзора спектра до 10 МГц с одновременным декодированием звукового сигнала и от 10 МГц до 1 ГГц - без декодирования звукового сигнала

Функция быстрого поиска с применением БПФ.


Все режимы демодуляции сигналов

· Широкополосная ЧМ со стереозвуком (автоопределение)
· Узкополосная ЧМ, включая:
CTCSS и DSC сигналы
сигналы с инверсией речи
АПЧ функцию
APCO P25 декодирование
· АМ, включая:
стандартный АМ детектор
синхронный АМ детектор, включая:
а) DSB
б) SSB (LSB/USB)
в) Другие виды однополосной модуляции
Автоматическая (АРУ) или ручная (РРУ) регулировка усиления ВЧ
· SSB, включая:
LSB или USB
Автоматическая (АРУ) или ручная (РРУ) регулировка усиления ВЧ
Выбор формы АЧХ полосового фильтра
· ISB
одновременное декодирование USB и LSB (стерео – два канала)
Автоматическая (АРУ) или ручная (РРУ) регулировка усиления ВЧ
· CW
узкополосный полосовой фильтр: 200 Гц и 500 Гц
CW стерео эффект
фильтр ПЧ 200 Гц (правый +100 Гц/-50 Гц, левый +50 Гц/-100 Гц)
регулируемая частота тонального сигнала: 600 Гц ± 300 Гц
· RZ-SSB
декодирование АМ сигнала с помощью ЧМ декодера (без АРУ)
Вы можете принять обычный АМ сигнал в данном режиме

Специальные цифровые функции

Подавление импульсных помех (AM, SSB, ISB, RZSSB)
Автоматический режекторный фильтр
Адаптивный цифровой фильтр шумов
Сдвиг фильтра ПЧ на ±1200 Гц (AM, SSB)
Голосовой пороговый шумоподавитель
на основе использования БПФ и LMS алгоритма (метод наименьших квадратов)
Диктофон – запись звуковой информации в цифровую память
в режиме ШЧМ до 12 минут, в остальных режимах до 53 минут

Аналоговый выход ПЧ 6 кГц (квадратурный) для приема ДРМ на ПК

Характеристики

Тип схемы приемника

Супергетеродин с тройным преобразованием

Перекрываемый частотный диапазон

10 кГц – 3,5 ГГц

Принимаемые сигналы

AM, WAM, NAM, SAM, SAL, SAH, NFM, SFM, WFM,

FMST, USB, LSB, CW, ISB, SBD, RZ-SSB

Чувствительность

Тип сигнала

Полоса ПЧ

Чувствительность



200, 500 Гц

-120 дБм



6,15, 30 кГц

-110 дБм



3,6, 15 кГц

-120 дБм



3,6, 15 кГц

-120 дБм

2-ISB

6,15, 30 кГц

-120 дБм



6,15, 30 кГц

-120 дБм

Промежуточные частоты

1-я: 755 МГц / 265 МГц 2-я: 10,7 МГц

Шаг настройки

От 1 Гц до 999.999 кГц ( с приращением 1Гц )

Стабильность частоты

±0,1? 10-6

Аудиовыход

Встроенный динамик: 0,6 Вт / 8 Ом, выход для внешнего

динамика: 2 Вт / 8ом

Требование к электропитанию

13,8 В постоянного тока, 2А

Разъемы для антенн

N-type, SO 239 50 Ом

Вход для внешнего эталонного сигнала

10 МГц / 50 Ом, 0 дБм

Интерфейсные разъемы

RS-232C, USB 2.0

Диапазон рабочих температур

От -10 до +55 єС

Габаритные размеры

Ширина 290 мм, высота 145 мм, глубина 420 мм, включая выступающие части

Вес

Приблизительно 7,7 кГ

Номинальные полосы фильтра, кГц

0.2, 0.5, 1, 3, 6, 15, 30, 100, 200, 300

Количество каналов с памятью

2000 (40 банков)

Скорость сканирования / поиска

60 шаг / с

Дисплей

Цветной ЖК дисплей на основе технологии тонких пленок, 6,4Ѕ

Отображаемый спектр сигналов

От ±125 кГц до 10 МГц, 20, 50, 100, 1000 МГц (без аудиосигнала от 20 МГц)

Демодуляция сигналов

NTSC, PAL, SECAM (AM до 1ГГц, FM свыше 1 ГГц)

DCS (система цифрового кодирования шумоподавителя)

CTCSS (система управления шумоподавителем тональными последовательностями)

DTMF (многочастотная система доступа с двухтональным набором)

ATIS (информационная служба автоматических терминалов)

APCO 25 (система на основе стандарта цифровой транкинговой радиосвязи)

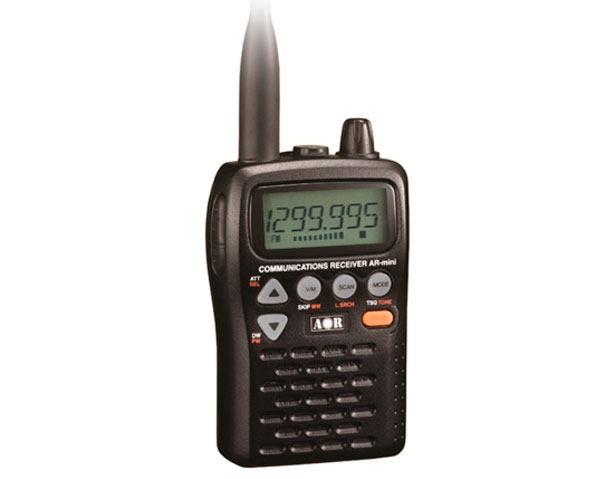

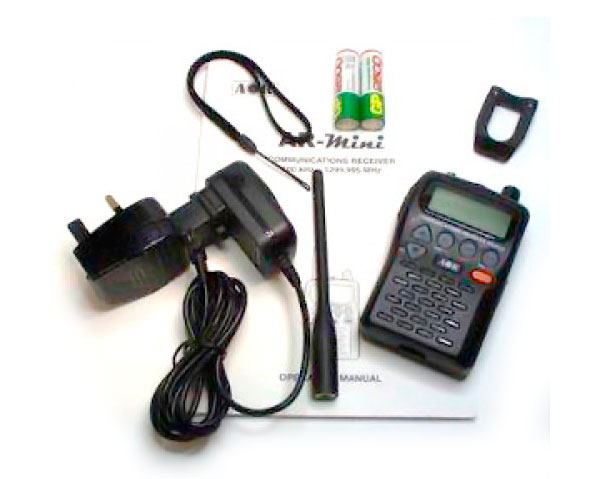

AOR AR-MINI

ARMINI ARMINI1

Описание

Новый AOR AR-MINI - портативный приемник. Носимые приемники фирмы AOR (Япония) отличаются современным дизайном и высокими техническими характеристиками. Новая модель появилась в 2009 году.

  • полоса от 100 кГц до 1300 МГц
  • am/nfm(15 кГц)/wfm(220 кГц)
  • чуствительность от 0.2 мкв до 1.3 мкв (средняя 0.2-0.6 мкв)
  • память 10 банков по 100 каналов, шаг от 5 кГц до 100 кГц включая авиа 8.33 кГц
  • сверхстабильный опорный генератор TCXO +/- 2.5 ppm
  • встроенная магнитная антенна и возможность приема на провод наушника
  • CTCSS, DSC
  • встроенный декодер частото-инверсных сигналов (аналог VI8200)
  • 2 VFO и возможность поиска с выключеным SQL
  • питание 2 элемента АА и 22 часа непрерывной работы, зарядник
  • качественно выполненный корпус - ударопрочный и брызгозащищенный JIS4
  • отличное звучание

Характеристики

Технические характеристики
Тип: ПОРТАТИВНЫЙ
Прием аудио/видео: АУДИО
Диапазон частот: 0.1-1299.995 МГц
Виды модуляции: AM, WFM, NFM
Размер шага: 0.05 - 100 кГц включая 8.33 кГц
Чувствительность:
AM (10db S/N)
0.2...5 МГц
5...160 МГц
160...370 МГц
370...520 МГц
520...1300 МГц


1.3 мкВ
0.6 мкВ
0.6 мкВ
0.6 мкВ
0.7 мкВ

FM (12db SINAD)

5...160 МГц

160...370 МГц
370...520 МГц
520...1300 МГц


0.2 мкВ
0.2 мкВ
0.28 мкВ
0.35 мкВ

WFM (12db SINAD)

5...160 МГц

160...370 МГц
370...520 МГц
520...1300 МГц


0.9 мкВ
0.8 мкВ
1 мкВ
1 мкВ

Избирательность:
AM/FM
15 кГц (-6dB)
WFM
110 кГц (-3дБ)
Скорость сканирования: 8 к/с
Каналов памяти: 1000 (10 банков x 100 каналов)
Каналов выборочного сканирования: 100
Каналов приоритета: 1
Каналов пропуска: 100
Особенности модели:
  • встроенный декодер частото-инверсных сигналов (аналог VI8200)
  • 2 VFO и возможность поиска с выключеным SQL
Потребление
Номинальное: 110 мА
В режиме ожидания: 65 мА
В режиме сохранения батарей: 20 мА
Габариты и вес
Питание: 2 батареи АА или внешний источник 6В
Размеры: 95х60х24 мм
Вес: 210 (с батареями) г
Диапазон рабочих температур: -10...+50 °С

AOR SR2000A

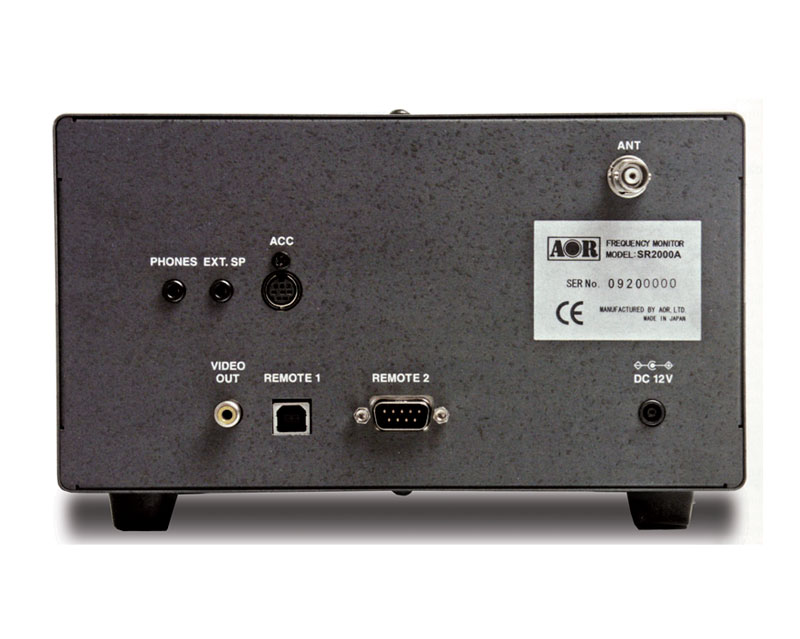

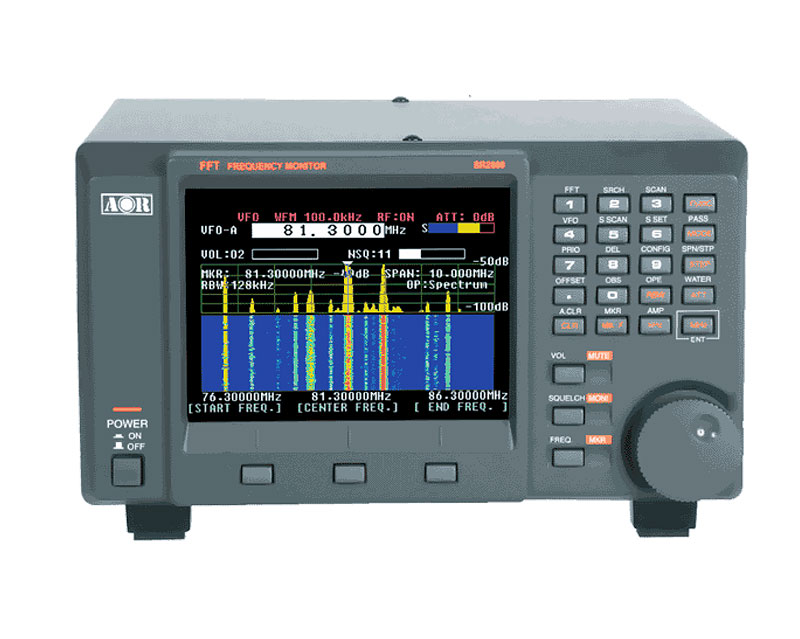

SR2000 SR2000A back

Описание

Профессиональный сканирующий приемник AR-ONE -это серьезный шаг в развитии технологии приема, в течение последних лет пользуется большим спросом среди профессионалов. В 2005 г.на рынке появился новый приемник-анализатор спектра SR2000, который пользовался заслуженной популярностью у пользователей. Новая улучшенная версия SR2000A поступила в продажу в 2008 году.

Основные характеристики SR2000А:

  • Разработан и собран в Японии.
  • Имеет функцию поиска на основе FFT (быстрое преобразование Фурье), обеспечивающую высокую скорость обнаружения сигнала (в полосе 10 МГц за 0.2 секунды).
  • SR2000A - ультрастабильный приёмник системы тройного преобразования частоты. Имеет внешний полный видеосигнал, состоящий из сигналов цветности и яркости, гасящей ступеньки, кадровых строчных и цветовых синхроимпульсов.
  • Широкодиапазонный (25 - 3000 МГц) прием как сигналов в режимах AM, NFM, WFM, SFM, так и TV сигналов.
  • Отображает до 40 МГц полосы частот спектра.
  • Декодирование в режиме APCO25 (поставляется дополнительно).
  • Функция отображения сигнала на дисплее в виде "водопада" обеспечивает запоминание сигналов в течение времени и использование цвета для определения их величины.
  • 1000 ячеек памяти в 10-ти банках.
  • Видеодисплей (NTSC / PAL с автоматическим выбором). Цветной TFT-дисплей размером 12,7 см.
  • Отображение средней или максимальной величины данных таблицы.
  • Управление SR2000A от ПК через COM-порт RS232C или USB-порт.

Характеристики

Диапазон частот (МГц)
25...3000 (непрерывно)
Режимы приема
AM, NFM, WFM, SFM
Приемник
Cупергетеродин с тройным преобразованием
Промежуточные частоты,МГц
1-я 255.3 /744.3 МГц
2-я 10.7 МГц
3-я 455 кГц
Чувствительность, мкВ
0,35 (NFM,12 SINAD)
Относительная нестабильность
± 1 x 106 частоты в диапазоне температур
Дисплей
LCD цветной TFT дисплей, 12,5 см.
Количество каналов памяти
1000
Количество банков поиска
40
Количество каналов памяти "пропустить"
1600
Приоритетный канал
1
Режимы работы
Анализатор спектра
Пошаговый режим отображения
Режим отображения каналов.
входное сопротивление
50 Ом, BNC
Выход звукового сигнала
1.2 Вт на 8 Ом, при искажениях 10%
Громкоговоритель
Встроенный
Диапазон рабочих температур, °С
0...+50
Габаритные размеры, мм / вес, кг
220 х 120 х 195 / 3.3
Подключение к компьютеру
RS-232C / USB-порт)
Требование к питанию
12 ...16 В, 1.4 Ампер(при выходной мощности 1 Вт)
Клавиши управления
26 клавиш, 1 ручка настройки

AOR SR2200

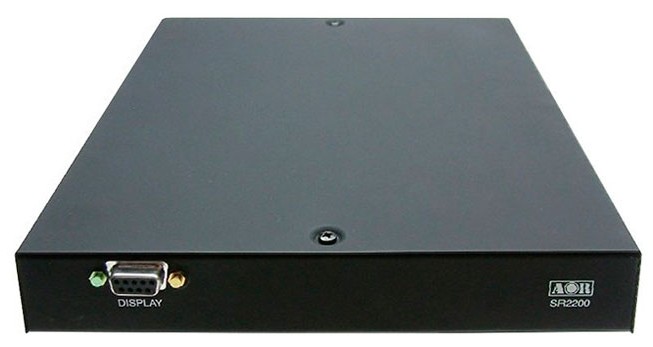

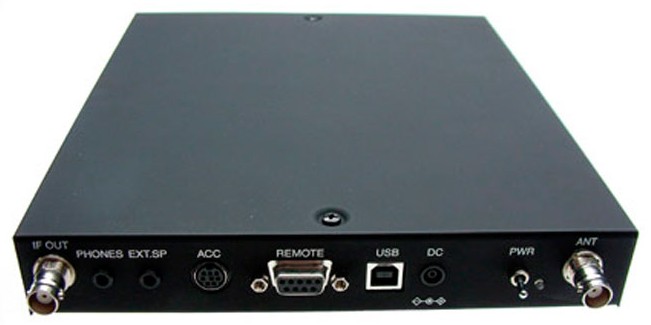

SR2200 SR2200 back

PDF

Скачать инструкцию приемник AOR SR 2200

Описание

AOR SR 2200 – компактный широкополосный управляемый с ПК сканирующий приемник ( black box receiver ) , работающий в диапазоне от 25 МГц до 3 ГГц и предназначенный для профессионального применения.

Основная версия приемника не имеет традиционной передней панели, связь с ПК осуществляется с помощью интерфейсного кабеля (присутствуют оба порта - RS 232 или USB ) – соответствующие разъемы выведены на заднюю панель. При необходимости, передняя панель может поставляться отдельно.

Приемник SR 2200 имеет ряд достоинств:

  • высокая чувствительность и широкий динамический диапазон;
  • управление с помощью ПК предоставляет широкие возможности и обладает большей функциональной гибкостью;
  • наличие ПК предоставляет возможность обработки принимаемых радиосигналов с помощью специального программного обеспечения;
  • в комплект SR 2200 входит программное обеспечение под Windows и полный перечень команд управления.
  • малые габариты (200 W * 31 H * 230 D мм) и вес (1,3 кг).
  • тройное преобразование частоты: 255,3МГц(744,3) / 10,7МГц / 455кГц
  • выбор шага перестройки: от 100 Гц до 100 кГц через 10 Гц
  •  избирательность по побочному каналу: не хуже 60 дБ
  • избирательность по соседнему каналу: не хуже 55 дБ
  • динамический диапазон: не хуже 90 дБ
  • стабильность частоты: ± 10 -6 в диапазоне температур 0-50 ° С
  • выход аудио: 1,2 Вт (на нагрузке 8 Ом , при искажениях 10%)
  • источник питания: 12-16 В; 0,5 А
  • импеданс антенны : 50 Ом

Характеристики

Полоса частот

Режим*

Чувствительность (мкВ)

25 МГц – 225МГц


  1. AM
    WFM

0,35
0,6
2,0

225 МГц – 1,7 ГГц


  1. AM
    WFM

0,35
0,6
2,0

1,7 ГГц – 2,7 ГГц

NFM

0,6

2,7 ГГц – 3 ГГц

NFM

1,5


















AOR AR8200D

aor ar8200D

Описание

AOR AR8200D - широкополосный сканирующий приемник профессионального уровня с широким выбором опциональных модулей.

Дополнительные функции новой модели AOR AR8200D:

  • декодер  APCO25 (P25) (в стандартном режиме)
  • декодер  CTCSS (Тональных сигналов)
  • запись звука на микро SD-карте (в формате wav)
  • интерфейс USB
  • декодирование аналоговой однополосной инверсии речи (дискремблер)

Основные функции AOR AR8200D:

Память

1000 каналов памяти (20 банков по 50 каналов; возможно динамическое перераспределение количества каналов между парными банками A/a, B/b и т.п.); 2050 каналов пропуска; 40 банков (пар пограничных частот) поиска; один приоритетный канал. Банки памяти обозначаются буквами A, B, C, D, E, F, G, H, I, J и a,b,c,d,e,f,g,h,i,j.

Каналы изначально имеют номера от 00 до 49. В процессе эксплуатации каналам и банкам можно присваивать собственные буквенно-цифровые обозначения длиной до 12 символов. Каналы могут редактироваться, удаляться и копироваться. Банки могут быть скопированы или удалены целиком.

Управление, эргономика

Передняя панель: клавиатура буквенно-цифрового набора, 19 кнопок.
Верхняя панель: отдельные регуляторы шумоподавителя и громкости.
Боковые панели: "moni" (отключение шумодава), "lock" - блокировка клавиатуры, функциональная клавиша, четыре стрелки, валкодер в виде колесика (ручка настройки).
Включение/выключение приемника: отдельной кнопкой на передней панели.
Клавиатура с подсветкой.

Дисплей

Матричный, 4-х строчный (по 12 символов), есть 20 индикаторов. Возможна 32-ступенчатая регулировка контрастности. Подсветка 4-мя светодиодами (зеленого цвета).

Индикация
Частота, модуляция, шаг, номера банков и каналов, 14-сегментый S-метр, шкала спектроскопа, названия каналов, банков, служебные сообщения, частоты VFO и т.п.

VFO

Двойной. Две частоты VFO могут быть отображены на ЖК-дисплее одновременно. Оба контура работают независимо и поддерживают частоту, модуляцию, шаг подстройки, режим аттенюатора, режим ограничителя шума, разнос частот и т.п.

Для режима VFO предусмотрены 10 своих отдельных каналов памяти для быстрого сохранения заинтересовавших частот с их последующим рассмотрением.

В режиме VFO возможно сканирование - т.е. постоянная проверка наличия сигнала на обоих частотах, что снимает необходимость ручного переключения между ними. При таком сканировании возможно включение тех же условных параметров, что и при обычном.

В режиме VFO возможен стандартный поиск - в этом случае он производится в полосе между частотами VFO. При таком поиске возможно включение тех же условных параметров, что и при обычном.

Сканирование

Возможно сканирование отдельных "банков памяти" либо формирование групп банков для сканирования. Количество групп - от 1 до 9. Для каждой группы запоминаются параметры сканирования.

Возможно сканирование выбранных каналов по списку ("выборочное сканирование"), в который может быть внесено до 100 каналов из различных банков. Этот список также можно потом отдельно сканировать, причем установив и запомнив параметры сканирования.

В процессе сканирования отдельные каналы можно вносить в список пропускаемых (всего 2050 каналов).

Возможно сканирование парных частот VFO (подробнее см. в графе VFO).

При любом из режимов сканирования возможно автоматическое сохранение некоторых активных каналов (не путать с автосохранением при поиске!) в отдельный банк памяти для избирательного сканирования - до 100 каналов.

Характеристики

Диапазон частот 500 кГц – 3000 МГц
Виды модуляции NFM WFM AM USB LSB CW SFM NAM WAM
Шаг подстройки частоты программируемый от 50 Гц до 999 кГц, включая авиационный 8.33
Чувствительность
AM - 3.5 от 500 кГц до 1.9 МГц
SSB - 1.5; AM - 2.5 от 1.9 MГц до 30 MГц
SSB - 0.3; AM - 1.5; NFM - 0.85; WFM - 1.5 от 30 МГц до 470 МГц
NFM - 0.9  от 470 МГц до 1.04 ГГц
NFM - 9.0 от 1.04 ГГц до 2.04 ГГц
NFM - 25 от 2.04 ГГц до 3 ГГц
Избирательность (-6дБ)
SSB/NAM 3 кГц (-6 дБ), 9 кГц (-60 дБ)
AM/SFM 9 кГц (-6 дБ), 20 кГц (-40 дБ)
WAM, NFM 12 кГц (-6 дБ), 25 кГц (-40 дБ)
WFM 150 кГц (-3 дБ), 380 кГц (-20 дБ)
Тип приемника супергетеродин с тройным преобразованием
Скорость сканирования, каналов / сек 37
Антенный разъем на приемнике BNC-мама
Диапазон рабочих температур, °С -5...+50



Служба связи в органах внутренних дел МВД СССР и России
История организации, становления и развития службы связи в органах внутренних дел (милиции) МВД СССР и Российской Федерации
В
плоть до августа 1999 г. службы связи в системе МВД РФ как бы не существовало. В календаре памятных дат Министерства внутренних дел России не была обозначена дата создания службы связи в органах внутренних дел.
История МВД СССР и России с момента образования до наших дней подробно описана в серии лекций для сотрудников ОВД ("НКВД-МВД Российской Федерации", "Милиция Российской Федерации"). Но и в этих лекциях нет ни слова о службе связи несмотря на ее заслуги.
В лекции кандидата юридических наук А.И. Миронова "Научно-техническая и криминально - техническая служба МВД России" отмечено, что "в 1964 г. Министерство охраны общественного порядка РСФСР издает приказ об организации в органах внутренних дел республик оперативно-технических аппаратов. Отделения оперативной техники и связи были объединены с научно-техническими подразделениями в самостоятельные единые оперативно-технические отделы и отделения" (так называемые ОТО). Совместная работа в ОТО криминалистов и связистов продолжалась, ни много ни мало, 17 лет - вплоть до 1981 г.
Хочется рассказать о работе службы связи в органах внутренних дел до 1964 г., в период с 1964 по 1981 г. и после 1981 г.

Служба связи до 1964 г.
Немного истории. На основании ряда исторических документов установлено, что во время Великой Отечественной войны, а также в первые послевоенные годы органы НКВД и НКГБ неоднократно объединялись и разъединялись. В то время началось строительство автоматических телефонных станций (АТС) как непосредственно в аппарате МВД СССР, так и в органах внутренних дел столиц союзных республик, краевых и областных центрах. Например, в Челябинской области на момент образования Комитета Государственной безопасности (январь 1954 г.) и Министерства внутренних дел РСФСР (апрель 1955 г.) находилась в эксплуатации единственная АТС, размещенная на рабочих площадях УВД. Впоследствии КГБ, а кое-где и УВД построили свои станции. В первых АТС использовалась система машинного привода. Чуть позже появились АТС декадно-шаговой системы типа УАТС-49 с увеличенной емкостью станции. С годами емкость АТС наращивалась.
Быстрый рост потребностей народного хозяйства СССР в передаче различных видов сообщений требовал постоянного развития и совершенствования средств связи. Особенно большое значение приобретают средства связи в период научно-технической революции, когда значительно возрастает объем передаваемой информации.
Развитие радиосвязи в различных отраслях народного хозяйства СССР началось в 40-х годах ХХ в. и получило свое продолжение во второй половине 50-х годов. Сейчас трудно найти предприятие, организацию или службу, где не применяются средства подвижной радиосвязи.

Первые поколения радиостанций
Д
о 1957 г. радиосвязь в ОВД (милиции) отсутствовала.
В 1957-1960 гг. для более широкого применения в различных отраслях народного хозяйства СССР, в том числе и в органах внутренних дел, по заданию правительства на базе войсковых радиостанций Р-105 (Р-109) были разработаны ультракоротковолновые (УКВ) радиостанции (РС) первого поколения. В 1957-1958 гг. в ОВД поступили абонентские радиостанции (АРС), которые обеспечивали связь подвижных объектов с центральной радиостанцией (ЦРС).
В начале 60-х годов Управление электротехнической и приборостроительной промышленности СССР начало выпускать и поставлять в ОВД ультракоротковолновые радиостанции второго поколения типа "МАРС" (стационарные, мобильные) и "УРАН" (переносные).
В это же время был организован методический центр для ознакомления сотрудников подразделений с краткими техническими характеристиками радиостанций первого и второго поколений.

Центральная радиостанция
УКВ с частотной модуляцией. Предназначалась для служебной связи с радиостанциями типа АРС. Конструктивно выполнена в виде стойки.
- Питание - от электросети напряжением 220 В.
- Антенна типа "штырь" длиной 1,8 м с соединительным кабелем длиной 35 м.
- Выходная мощность передатчика - 40 Вт.
- Габариты - 1070х575х200 мм.
- Масса - 100 кг.

Автомобильная УКВ-радиостанция
Радиостанция типа АРС выпускалась Воронежским радиозаводом в двух вариантах: АРС-1 и АРС-2.
Автомобильная УКВ-радиостанция с частотной модуляцией и механическим полудуплексом предназначена для служебной связи экипажа автомашины с центральным диспетчерским пунктом (дежурной частью подразделения), оборудованным радиостанцией типа ЦРС. Радиостанция выполнялась на радиолампах типа 12Ж 1Л, ГУ-32.
АРС в комплекте с ЦРС обеспечивала беспоисковую и бесподстроечную симплексную связь на одной частоте в любое время года и суток; в условиях крупного города - в радиусе 25-30 км, на стоянке и в движении.
Радиостанции выполнялись для установки в автомобилях ЗИС-110, ЗИМ, "Победа".
Блок приемопередатчика на легковых автомашинах размещался в багажнике, на грузовых - в кузове.
- Питание - от аккумулятора автомашины напряжением 12,6 В.
- Антенна типа "штырь" длиной 1,8 м, устанавливалась на крыше автомобиля.
- Выходная мощность передатчика - 8 Вт.
- Диапазон рабочих температур от - 40 до + 500 С.
Радиостанциями оснащались в первую очередь автомашины дежурных частей ОВД, ГАИ, патрульно-постовой службы, медицинских вытрезвителей.
Пока радиостанций было немного, работа в эфире велась без задержки. Однако в процессе оснащения подразделений РС количество абонентов радиосети росло. А поскольку радиостанция располагала одной фиксированной частотой, на которой велись все переговоры в сети, возникли определенные трудности. В связи с этим в начале 60-х годов Управление электротехнической и приборостроительной промышленности СССР начало выпускать, а МВД поставлять для органов внутренних дел ультракоротковолновые трехканальные радиостанции 2-го поколения типа "МАРС".
Изготавливались они Оршанским приборостроительным заводом "Красный Октябрь" Белорусской ССР и по тактико-техническим характеристикам намного превосходили АРС.

Радиостанции "МАРС" выполнялись на экономичных миниатюрных пальчиковых радиолампах - 1Ж24Б, 1Ж29Б.
Комплекс радиостанций типа "МАРС" предназначался для служебной связи в различных отраслях народного хозяйства, в том числе и в органах внутренних дел. Радиостанция 43Р3 -стационарная (центральная), радиостанция 28Р3 - для размещения на автомашинах, а 30Р3 - на мотоциклах.
Данные РС позволяли устанавливать симплексную бесподстроечную и беспоисковую связь. Разнос частот между каналами составлял 75 КГц. Дальность действия зависела от места и высоты установки стационарной антенны и расположения автомашины. В городских условиях обеспечивалась связь в радиусе 15-20 км.
На местах связистами была проведена большая работа по переоснащению автомашин новыми мобильными радиостанциями, а дежурных частей - стационарными.
Во второй половине 60-х годов появилась одна из первых переносных РС - УКВ-радиостанция 27Р1 "УРАН" с кварцевой стабилизацией частоты.
Эта радиостанция позволяла устанавливать связь с однотипными РС и радиостанциями типа "МАРС" на расстоянии не менее 2 км.
Вес действующего комплекта - не более 3,8 кг.
Габариты - 210 х 110 х 180 мм.
После оснащения ДЧ радиостанциями поток информации от дежурных нарядов увеличился, сократилось время ее прохождения, что позволило повысить раскрываемость преступлений "по горячим следам".
В органах внутренних дел союзных республик, краев, областных УВД, кроме АТС, появились и радиостанции. Требовалась их установка, обслуживание и ремонт, а также обучение личного состава правилам эксплуатации, радиообмена и т. д.
Встал вопрос о создании подразделений по ремонту и обслуживанию радиостанций. В январе 1962 г. был подписан приказ МВД "Об организации кустовых ремонтных мастерских связи".
Мастерские связи в системе МВД были организованы как в Министерстве обороны (по военным округам): в городах, где находились Управления материально-технического и военного снабжения (в Москве, Ленинграде, Ростове-на-Дону, Куйбышеве, Свердловске, Новосибирске и др.).
ак, УВД Челябинска обеспечивалось Уральским округом. Неисправные радиостанции направлялись в Свердловское УВД, что значительно затягивало сроки ремонта. Министерство внутренних дел быстро отреагировало на сложившуюся ситуацию.

Создание подразделений связи
10 апреля 1962 г. вышел приказ МВД РСФСР "О создании отделов, отделений, групп опертехники и связи (ООТиС) в МВД автономных республик, УВД (край-, облисполкомов).
Численность штатов подразделений была минимальной (10-12 человек). В их состав входили вольнонаемные и аттестованные сотрудники, в основном техники связи для обслуживания АТС и электромеханики по обслуживанию радиосредств. До создания ООТиС, личный состав по штатному расписанию числился за хозяйственными службами (мастерскими по ремонту автотранспорта) ХОЗО.
Связь в системе МВД является основным средством, обеспечивающим постоянное управление органами внутренних дел. Схема ее организации обусловлена структурой ОВД, характером выполняемых ими задач и необходимостью взаимодействия при проведении оперативно-розыскных и других мероприятий. Служба связи в органах внутренних дел (милиции) самая молодая из всех служб, хотя существует уже давно.
Система связи МВД РФ включает узлы связи МВД, ГУВД, УВД краев и областей Российской Федерации, УВДТ и подчиненных органов внутренних дел, объединенных с помощью соответствующих каналов и аппаратуры в сети передачи данных, телефонной, телеграфной и радиосвязи.
Дополнением к существующим видам проводной и радиосвязи является телеграфная связь.

Телеграфная связь
К
техническим средствам телеграфной связи относятся телеграфные аппараты, приставки автоматизации телеграфной сети (эмуляторы телетайпа) и телеграфные станции.
15 февраля 1963 г. вышел приказ МВД РСФСР "Об организации буквопечатающей телеграфной связи в органах охраны общественного порядка". В крупных городах органы внутренних дел начали строить собственные телеграфные сети, без захода на центральный телеграф Министерства связи.
До 1963 г. ОВД арендовали телеграфную аппаратуру и линии связи, собственной телеграфной сети у них не было. В те годы использовались буквопечатающие стартстопные телеграфные аппараты: ленточные (СТ-35, СТ-2М, СТА, СТА-2М) и рулонные (РТА-50-2, РТА-60, РТА-80, РТА-7Б, и Т-5 (Т-63))1. Применялись автоматические телеграфные координатные станции типа АТК-20У, устанавливаемые при дежурных частях управлений для организации автономных внутриведомственных телеграфных сетей с возможностью выхода на общегосударственную сеть абонентского телеграфа. Такие телеграфные сети имели ГУВД Свердловской, Пермской и ряда других областей. В ГУВД Челябинской области эта сеть была развернута до 1996 г.

Объединение служб связи и криминалистики
Средства проводной, радио- и телеграфной связи недостаточно использовались в оперативных мероприятиях ОВД. В связи с этим вышел приказ от 28 января 1964 г. "О мерах по дальнейшему использованию оперативно-технических средств и научных методов в работе МООП РСФСР".
На тот момент существовали две самостоятельные службы: связи и криминалистики.
Для объединения инженерно-технического и экспертно-криминалистического персонала Министерство внутренних дел издало приказ от 10 июля 1964 г. "Об организации оперативно-технических аппаратов органов МООП РСФСР".
На местах приказ был выполнен, но подходы были разные. В краях и областях на должностях начальников подразделений были или связисты, или криминалисты. В некоторых УВД эти службы по-прежнему работали отдельно.
Практика показала, что решение об объединении связистов и криминалистов не было удачным. Тем не менее, совместное нахождение двух разных по своей специфике служб продолжалось 17 лет, вплоть до 1981 г.

Служба связи в период с 1964 по 1981 г.
Работа инженерно-технического персонала состоит в том, чтобы максимально использовать технические возможности используемой аппаратуры: качество звучания, дальность связи, продолжительность срока эксплуатации.
Дополнительная модернизация, изготовление электронных приставок, если нужно, строительство сооружений - все эти мероприятия направлены на улучшение связи.
По заданию Министерства радиоэлектронной промышленности СССР Оперативно-техническое управление совместно с конструкторским бюро завода "Красный Октябрь" освоило выпуск новой модификации радиостанции для ОВД. На смену радиостанциям типа "МАРС" в конце 60-х годов - начале 70-х годов пришли радиостанции типа "ПАЛЬМА" (56Р1-56Р4, 57Р1-57Р4). Они также были трехканальными и обеспечивали симплексную беспоисковую и бесподстроечную связь. Однако разнос частот между каналами составлял уже 50 КГц.
Чтобы выпускаемые радиостанции отвечали требованиям ГОСТ, Министерство внутренних дел имело своего военного представителя по приемке аппаратуры на заводе-изготовителе.
По назначению радиостанции для ОВД делились на несколько групп:
- стационарные, сетевые, центральные - 56Р1, 56Р2;
- центральные с дистанционным управлением (от 1 до 3 км) - 56Р3, 56Р4;
- мобильные (для установки на автомобилях - 57Р1, на мотоциклах - 57Р4).
При получении центральных радиостанций типа "ПАЛЬМА" (56Р3, 56Р4) с дистанционным управлением перед инженерным составом на местах встал вопрос о максимальном использовании их тактико-технических характеристик. Необходимо было отыскать в городе, районе высотные точки и здания. Если они отсутствовали, то строились антенно-мачтовые сооружения высотой не менее 30 м. В тот период УВД Челябинской области было построено много антенно-мачтовых сооружений, особенно в сельской местности. В ряде городов излучатели ставились на телевышках. При этом радиус действия радиостанций увеличивался в два, а то и в три раза, дальность действия достигала 70 км (УВД Челябинской области).

Применение радиостанций "ПАЛЬМА"
Стационарные радиостанции серии "ПАЛЬМА" устанавливались на узлах связи дежурных частей министерств, управлений, городских и районных отделов внутренних дел, дежурных частей ГАИ, ИТУ и др.
Радиостанции дежурных служб применялись главным образом для управления подвижными силами патрульно-постовой службы, для связи с оперативными группами и подвижными милицейскими группами в зонах, обслуживаемых конкретным органом, а также для связи с соседними ОВД
при проведении мероприятий по охране общественного порядка, предупреждению, раскрытию преступлений и розыску преступников.
Во второй половине 70-х годов Оршанский радиозавод усовершенствовал тактико-технические и схемные решения и наряду с выпуском радиостанций типа "ПАЛЬМА" наладил производство модернизированных РС "ПАЛЬМА-П", а позднее - "ПАЛЬМА-ПМ". В то же время электронная промышленность работала по заданию МВД над созданием носимых радиостанций.
На смену устаревшим поступили более совершенные в техническом плане переносные УКВ-радиостанции для совместной работы с РС "ПАЛЬМА".
Днепропетровским радиозаводом выпускались носимые радиостанции 61Р1 "ТЮЛЬПАН", 62Р1 "ЧАЙКА" и портативная радиостанция 70 РТП "ДНЕПР".
В органах внутренних дел носимые радиостанции использовались для обеспечения радиосвязью оперативных и поисковых групп, пеших патрулей и постов, оперативных работников при проведении отдельных оперативно-розыскных мероприятий, а также сотрудников ОВД, охраняющих общественный порядок при проведении массовых мероприятий, и т. д.
Развитие электронной техники, появление новых материалов, успехи полупроводниковой и интегральной технологий позволили в начале 70-х годов приступить к созданию радиостанций третьего
поколения. На проходившей в Москве Международной выставке "СВЯЗЬ-75" демонстрировались первые образцы этих РС, в том числе возимые УКВ-радиостанции типа "МАЯК", комплекс КВ-радиостанций "АНГАРА".
До 1980 г. на подразделения связи была возложена задача по организации и эксплуатации охранно-предупредительной сигнализации при дежурных частях подразделений милиции, КПЗ (ИВС). С этой целью использовалась аппаратура "ГРАФИТ", "КОМАР-СИГНАЛ" от 5 до 15…20 лучей, "РУБИН" и др.
19 июля 1980 г. в Москве открылись XXII летние Олимпийские игры. Вся страна готовилась к этому событию. Большая доля ответственности легла и на Министерство внутренних дел по обеспечению охраны общественного порядка. Много сил и средств было выделено в помощь московской милиции, были привлечены разные службы органов внутренних дел МВД СССР, в том числе и служба связи. К этому времени большая часть милиции была оснащена радиостанциями типа "ВИОЛА", были развернуты узлы связи, установлены стационарные РС, весь автотранспорт был оснащен мобильными, а пешие патрули - носимыми радиостанциями.
По итогам игр мероприятия по охране общественного порядка, проведенные МВД, были отмечены правительством СССР и заслужили высшую оценку. Многие сотрудники были награждены орденами и медалями СССР. Немалую роль в обеспечении безопасности во время проведения Олимпийских игр сыграли связисты МВД.

Служба связи после 1981 г.
В сентябре 1981 г. на основании приказа МВД СССР произошло разделение служб связи и криминалистики на Управление связи (УС) и Экспертно-криминалистическое управление (ЭКУ) МВД СССР. Соответствующее разделение подразделений последовало в МВД, УВД союзных республик, краев и областей, где были созданы управления, отделы, отделения связи, существовавшие до 1991 г.
В 1984 г. Научно-исследовательский институт специальной техники МВД СССР (ныне - Государственное учреждение НПО "Спецтехника и связь" МВД РФ) выпустил брошюру "Рекомендации по применению в органах внутренних дел аппаратуры многоканальной системы УКВ-радиосвязи "ВИОЛА".
Во введении говорится: "Для современного периода характерно углубление специализации звеньев государственного управления, усложнение взаимосвязей между ними, что вызывает необходимость совершенствования техники связи, структур радиосетей. В органах внутренних дел этот процесс, кроме того, определяется повышением требований к оперативности деятельности подразделений и эффективности управления силами и средствами при решении повседневных задач и проведении крупных мероприятий”.
В 1976 г. Совет Министров СССР принял постановление о разработке системы многоканальной УКВ-радиосвязи для органов внутренних дел, в соответствии с которым была создана и выпускалась аппаратура системы "ВИОЛА".
Ранее в подразделения в основном поставлялись носимые радиостанции "СИРЕНА", "ДНЕПР", абонентские трехканальные радиостанции "ПАЛЬМА". МВД СССР располагало 40 каналами в выделенных ему частотных диапазонах. В качестве центральных радиостанций дежурных использовались также РС "ПАЛЬМА", технические и тактические возможности которых в последние годы уже не отвечали современным требованиям. Малоканальность этих радиостанций приводила к необходимости установки их в больших количествах. Например, для обеспечения взаимодействия подразделений в УВД крупных городов устанавливалось более 10 радиостанций различного частотного исполнения. Дистанционное управление осуществлялось по телефонным соединительным линиям на расстоянии до 2 км, что не всегда обеспечивало возможность выноса приемопередатчика на высотные объекты. Мощность радиостанций "ПАЛЬМА" составляла 8 Вт, что также было недостаточно для обеспечения надежной связи на обслуживаемой территории.
Для проверки возможностей организации связи и взаимодействия органов внутренних дел с помощью системы "ВИОЛА" в УВД Горьковского облисполкома был организован опытный район. Здесь проводились испытания по организации различных вариантов каналов связи, анализировались и обобщались данные по ее оперативности, дальности и качеству. Работа по организации и проведению опытной эксплуатации аппаратуры была проведена сотрудниками Отдела связи УВД, Научно-исследовательского института специальной техники и Управления связи и специальной техники МВД СССР.
Можно сказать, что радиостанции типа "ВИОЛА" были, на тот период, революционным решением оперативных задач в ОВД.

"ВИОЛА" - УКВ-радиостанция с частотной модуляцией, сорокаканальная, с разносом частот между соседними каналами 25 кГц.
В зависимости от объекта установки изготавливались следующие типы абонентских радиостанций "ВИОЛА":
"ВИОЛА-АА" - для установки в салонах легковых автомобилей;
"ВИОЛА-АМ" - на двухколесных мотоциклах;
"ВИОЛА-АП" - на пожарных машинах;
"ВИОЛА-АС" - в помещениях;
"ВИОЛА-Н" - носимая четырехканальная.
Оснащение подразделений ОВД этой аппаратурой началось в 1980 г. Для построения радиосетей был использован частотный диапазон А, из 40 каналов которого задействовались 38. Радиосети подразделений были организованы с учетом тактико-технических возможностей аппаратуры, задач, стоящих перед городскими и районными отделами, а также в соответствии с их структурой и географическим положением.
Позже отечественная промышленность выпускала и поставляла в органы внутренних дел радиостанции "МАЯК" (стационарные - 16Р22С-1 и мобильные - 16Р22В-1), а также носимые - "ТРАНСПОРТ-Н" (11Р32-Н).
В 1993 г. Новосибирское акционерное общество "Электросигнал" наладило выпуск радиостанций типа "СИГНАЛ" (стационарных - "Сигнал - 201АС", возимых - "Сигнал - 201А" и носимых - "Сигнал - 402").
В ноябре 1989 г. вышел Приказ МВД СССР "Об утверждении Наставления по организации связи и технической эксплуатации техники связи органов внутренних дел", регламентирующий деятельность должностных лиц технических подразделений органов внутренних дел.
Подразделения ОВД до настоящего времени руководствуются данным Наставлением, где четко расписаны должностные обязанности, схемы организации различных видов связи (радио-, радиорелейная, проводная, оповещения и персонального вызова), испытания вводимого в эксплуатацию оборудования и сетей связи, регламенты технического обслуживания и т.д.
Несколько слов об узлах связи. "Узел связи дежурной части органа внутренних дел или отдельного подразделения есть часть организационно-технической структуры дежурной части и предназначен для обеспечения связью МВД, ГУВД, УВД, УВДТ, горрайлиноргана, отдельного подразделения".
В состав технических средств узла связи дежурной части входят:
- пульт (станция, коммутатор) оперативной связи;
- специальные линии "01" и "02";
- ОВЧ- и ВЧ-радиостанции, радиорелейные станции;
- телеграфные аппараты;
- соединительные линии с городскими и ведомственными телефонными станциями;
- прямые телефонные линии;
- телефонные аппараты (собственной АТС, других ведомств);
- аппаратура магнитной записи;
- аппаратура оповещения личного состава и другие средства связи.
Также в деятельности органов внутренних дел при проведении массовых мероприятий широко использовались подвижные узлы связи.

От радиостанций АРС до транкинговых систем
З
аканчивая рассказ об УКВ-радиостанциях, сошлюсь на Методическое пособие "Системы связи, автоматизации и защиты информации органов внутренних дел", изданное Управлением связи и автоматизации Главного штаба МВД РФ в 1997 г.
В свое время комплексные радиосети сыграли решающую роль в обеспечении подразделений оперативной радиосвязью. Сейчас старые радиостанции не в полной мере отвечают современным требованиям, имеют много недостатков. Новым направлением совершенствования организации радиосвязи подразделений милиции является внедрение систем многостанционного доступа, так называемых транкинговых систем радиотелефонной связи.
Таким образом, службой радиосвязи в подразделениях ОВД пройден путь от одноканальной радиостанции типа АРС до многоканальных систем доступа в наши дни.

Коротковолновая (КВ) радиосвязь.
Радиостанции для связи на большие расстояния
К
роме УКВ-связи, в органах внутренних дел применяется и КВ-радиосвязь.
Учитывая характер распространения коротких волн, КВ-радиостанции могут обеспечить связь на расстоянии до 600 км. В основном такие РС применялись на Крайнем севере, Дальнем Востоке и в Сибири. Постоянный контроль обстановки в этих районах, оказание своевременной помощи, оперативное руководство подразделениями ОВД - выполнение этих задач на дальних расстояниях могла обеспечить радиотелефонная связь через коротковолновые радиостанции.
Необходимость поставки оговаривались потребителем при заказе КВ-радиостанции выпускались разных модификаций: первого поколения - РСО-30 "Полоса", второго поколения - 28 РТ-50-2-ОМ "Полоса-2" и третьего поколения - 2Р20 "Ангара-1".
Следует отметить, что при создании каждого нового поколения радиостанций приходилось решать сложные противоречивые задачи: улучшать экономические параметры, расширять функции и эксплуатационные возможности станции и, кроме того, уменьшать массу, габариты, повышать надежность, снижать трудоемкость производства.

Радиорелейная связь
Радиорелейная связь в органах внутренних дел применялась не везде. В зависимости от обстановки радиорелейные станции (РРС) предназначались в основном для организации оперативной связи вышестоящего подразделения с подчиненным, в котором отсутствуют проводные (кабельные) линии связи Министерства связи.
Временное развертывание радиорелейной станции в труднодоступной местности (пункте) могло быть вызвано необходимостью иметь телефонную связь.
В зависимости от станции работа происходила в метровом или дециметровом диапазоне, в условиях прямой видимости между станциями. При соблюдении этих требований РРС обеспечивала дальность связи не менее 45 км на одном интервале и до 120 км с применением двух промежуточных станций.
В конце 60-х - начале 70-х годов в исправительно-трудовых учреждениях (ИТУ-УИН), а также по линии гражданской обороны в основном использовались радиорелейные станции типа РРС-1М, Р-401СМ, Р-405. Для временного развертывания аппаратура РРС (Р-405) размещалась в специальном кузове, установленном на шасси автомобиля типа ГАЗ-66. Радиорелейную связь применяли УВД Челябинской, Свердловской, Пермской и ряда других областей.

Проводная связь
Проводная связь основывалась на аппаратуре отечественного производства и использовалась во всех подразделениях и службах МВД .
Проводная связь МВД России включает телефонные и телеграфные сети территориальных органов, оперативной связи дежурных частей ОВД, сети передачи данных, которые базируются на арендованных у Министерства связи магистральных каналах связи, а также используют возможности ведомственных сетей.
Единая техническая политика, обеспечивающая построение всех систем и сетей связи в направлении их дальнейшего развития, осуществляется в МВД РФ службой связи. Организационно-методическое руководство развитием и совершенствованием систем связи в МВД, ГУВД, УВД страны осуществляется подразделениями связи данных органов внутренних дел.
Организационно-техническое единство систем связи МВД РФ и подчиненных подразделений ОВД с общегосударственными и ведомственными сетями достигается максимальным использованием единых средств связи. Технические средства должны удовлетворять требованиям государственных стандартов с соблюдением норм и правил, принятых для единой автоматизированной системы связи (ЕАСС) России. На этой основе обеспечивается сопряжение систем и сетей ведомственной связи органов внутренних дел с ЕАСС, а также использование в системе связи МВД РФ каналов и технических средств связи, предоставляемых в аренду на договорной основе Министерством связи РФ и другими ведомствами.
Система связи МВД РФ включает узлы связи МВД, ГУВД, УВД краев, областей Российской Федерации, УВДТ и подчиненных органов внутренних дел, объединенных с помощью соответствующих каналов и аппаратуры в сети передачи данных, телефонной, телеграфной и радиосвязи.
В настоящее время органы внутренних дел имеют на вооружении более 1,5 тыс. АТС различных типов, около 8 тыс. станций (пультов) оперативной связи, более 5 тыс. абонентских телеграфных установок, более 3 тыс. факсимильных аппаратов.
Основной вид проводной связи, использующийся ОВД, как отмечено в Методическом пособии "Системы связи, автоматизации и защиты информации органов внутренних дел", оммутационная аппаратура производства 70-80-х годов (ПОС-90, СОС-30М, СПС-10/20, АТСК-100/2000, АТС КЭ "КВАНТ").
Для приема и коммутации арендованных телефонных каналов связи широко использовались ручные коммутаторы М-60, П-193, П-194, П-206, П-209, которые будут применяться и в дальнейшем благодаря простоте их обслуживания и надежности в установлении соединений.
Начато производство электронной аппаратуры телефонной оперативной связи с пультами дежурного (ЭАТС-ОС/А) для сетей оперативной связи МВД России взамен станций СОС-30М, СПС-10/20 и других аналогичных.
Ведутся работы по созданию на новой элементной базе устройства определения номера вызывающего абонента для дежурных частей и оперативных служб.

Внебюджетные подразделения связи
Органы МВД располагают значительным количеством средств проводной и радиосвязи, звукоусилительной техники и средств сигнализации, которое из года в год увеличивается. При этом первостепенное значение имеет правильное содержание, эксплуатация и ремонт средств связи и сигнализации.
В связи с этим Приказом МВД СССР от 11 апреля 1969 г. № 174 были организованы участки по ремонту средств связи в составе авторемонтных мастерских, содержащихся за счет специальных (внебюджетных) средств. Расходы по содержанию участков производились за счет и в приделах ассигнований, выделяемых на эксплуатацию средств связи и специальной техники.
Но обстановка в то время складывалась так, что некоторые мастерские были образованы раньше. Например, в УВД Краснодарского, Горьковского, Пермского, Тульского, Волгоградского, Челябинского, Свердловского крайоблисполкомов, МВД Латвийской ССР участки по ремонту средств УКВ-радиосвязи в составе внебюджетных авторемонтных мастерских были организованы еще в 1966-1967 гг. В МВД Украинской ССР были созданы хозрасчетные мастерские связи.
Для контроля за численностью работников связи в сентябре 1971 г. вышел Приказ МВД СССР "Об объявлении штатных нормативов численного персонала по обслуживанию средств связи и сигнализации УВД".
В сентябре 1987 г. приказом МВД СССР участки были преобразованы в мастерские по ремонту средств связи и специальной техники (они существуют по настоящее время).
Как было сказано ранее, в сентябре 1981 г. произошло разъединение служб связи и криминалистики на самостоятельные подразделения. Служба связи стала именоваться Отделом связи.
С 1991 по 1996 г. служба связи на местах реорганизовывалась в зависимости от штатного состава и именовалась Отделом (подотделом) связи службы тылового обеспечения, Техническим отделом.
В 1996 г. на основании приказа МВД России Технический отдел был реорганизован в Отдел связи, спецтехники и автоматизации (ОССА) и выведен из состава подразделения тыла. Служба связи вошла в состав штаба МВД, ГУВД, УВД.
В 1998 г. Управление связи спецтехники и связи и Научно-исследовательский институт спецтехники были реорганизованы в Государственное учреждение Научно-производственное объединение "Специальная техника и связь" МВД России.
В январе 2000 г. приказом МВД России было создано Техническое управление Министерства внутренних дел Российской Федерации (ТУ МВД России).
Приказом МВД России от 7 августа 2001 г. название службы связи было заменено на Управление связи и автоматизации МВД России.
Приказом МВД России от 6 сентября 2001 г. название службы связи вновь было изменено - теперь это Управление связи и автоматизации Службы тыла МВД России.

10 декабря - День создания службы связи.
До августа 1999 г. связисты органов внутренних дел МВД отмечали свой профессиональный праздник 7 мая, в День радио. Это праздник работников всех отраслей связи страны. День радио был установлен в 1945 г. постановлением Совета Народных Комиссаров СССР в ознаменование 50-летия изобретения радио в 1895 г. нашим соотечественником А.С. Поповым.
Однако для обеспечения преемственности и сохранения исторических традиций в деятельности службы связи МВД, а также распространения передового опыта 9 августа 1999 г. был подписан Приказ МВД РФ № 590 "Об объявлении Дня создания службы связи в МВД".
Точкой отсчета стало 10 декабря 1949 г., когда министром внутренних дел Союза ССР был подписан приказ № 785 "Об организации комиссии по приемке станционных сооружений автоматической телефонной станции МВД СССР", который стал отправным пунктом в создании и организации деятельности службы связи в Министерстве.
"За 50 лет служба связи МВД прошла непростой путь своего становления и развития, начиная от разрозненных по отдельным подразделениям групп до Центрального узла оперативной связи МВД России, а в последующем Главного центра специальной и оперативной связи МВД России, оснащенного современными средствами связи, электронно-вычислительной техникой и представляющего собой многофункциональную структуру, обеспечивающую подразделения МВД, ГУВД, УВД субъектов Российской Федерации, УВДТ, РУБОП различными видами связи и вносящую достойный вклад в дело обеспечения правопорядка и борьбы с преступностью…". В приказной части определено: "Считать 10 декабря 1949 г. Днем создания службы связи в Министерстве внутренних дел".
