Терминал

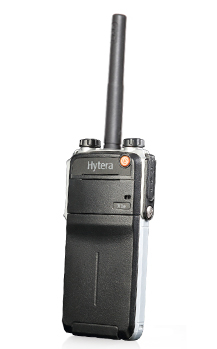

HYTERA X1e

X1e



























Описание

Самая тонкая и миниатюрная в мире портативная полнофункциональная цифровая радиостанция

Hytera X1e - цифровая портативная радиостанция скрытого ношения от Hytera, поддерживающая работу в аналоговом и цифровом режимах. Радиостанция оснащена модулями GPS и Man Down (падение человека). Прочная конструкция, миниатюрный размер, высокий уровень защиты данных и многофункциональность делают эту рацию идеальной для профессионального использования.

Носимая радиостанция Hytera X1e выполнена в ударопрочном корпусе, соответствующем стандарту пыле- и влагозащищенности IP57. Материалы корпуса (металл и специализированный АБС-пластик) обеспечивают высокую степень защиты устройства.

Особенности и функции

Усовершенствованное шифрование

Высокий уровень защиты информации обеспечивается алгоритмом шифрования AES и 256 цифровыми динамическими ключами шифрования.

Поддержка аксессуаров BT Hytera

Радиостанция поддерживает такие аксессуары BT Hytera, как EHW02, наушник BT, POA47, кольцо BT PTT.

Открытый USB-интерфейс

Открытый USB-порт обеспечивает возможность быстрой разработки приложений.

GPS-навигация

Встроенный GPS-модуль поддерживает приложения ГИС.

Два режима (аналоговый и цифровой)

Обеспечивается возможность работы в двух режимах (аналоговом и цифровом), плавный переход с аналогового режима на цифровой.

Разнообразные голосовые вызовы

Голосовые вызовы включают в себя персональные вызовы, групповые вызовы и вызовы всех радиостанций.

Вибрация

Вибрация оповещает о приеме голосового вызова и сообщения.

Поддержка различных режимов сигнализации

Устройство поддерживает различные улучшенные аналоговые режимы сигнализации, включая HDC1200, DTMF, 2- и 5- тональные режимы, а также возможность расширения.

Возможность обновления ПО

Возможность обновления ПО позволяет добавлять новые функции, не покупая новое устройство. Радиостанцию X1p также можно переводить в режимы транкинговой связи MPT и DMR с использованием соответствующей лицензии, применяемой для такого же оборудования.

Диспетчерская система Hytera и переносной ретранслятор обеспечивают гибкое построение сети и диспетчерскую связь

Таким пользователям, как специальные подразделения полиции, отделы по борьбе с наркотиками и контрабандой, начальники служб безопасности, старший командный состав и т.д. для выполнения своих задач и обеспечения безопасности одних только профессиональных станций уже недостаточно. Им требуются более сложные технологии и решения связи.

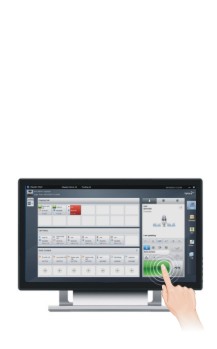

Диспетчерская система Hytera

Цифровая диспетчерская система, разработанная на цифровой платформе Hytera в соответствии с открытым стандартом цифровой мобильной радиосвязи Европейского института стандартизации в области связи (ETSI DMR), предназначается для эффективной связи, управления и координации действий специалистов.
-Все типы голосовых вызовов
Диспетчерская система Hytera поддерживает все типы вызовов, включая персональные, групповые вызовы и вызовы всех радиостанций, что отвечает всем требованиям диспетчерской связи. Каждый диспетчерский пульт системы Hytera может обслуживать до 8 голосовых каналов. Через эти каналы система может принимать все типы вызовов, а также инициировать любой тип вызова посредством простого и удобного пользовательского интерфейса.
-Запись и воспроизведение голоса
Все входящие и исходящие вызовы записываются на сервер диспетчерской системы Hytera, включая все типы голосовых вызовов DMR и межсетевые вызовы ТфОП. Пользователь в любое время может найти и прослушать голосовой вызов. Все записанные вызовы легко найти по времени вызова, идентификатору вызывающей или вызываемой стороны.
-Отключение и восстановление работы радиостанции
Диспетчерская система Hytera позволяет удаленно отключать радиостанцию в случае незаконного использования или кражи устройства. Отключенную радиостанцию можно включить, но прием и передача информации выполняться не будет. При необходимости диспетчерская система Hytera может активировать радиостанцию.
-Слежение в режиме реального времени
Эта функция позволяет диспетчерской системе Hytera отслеживать местоположение любой радиостанции в режиме реального времени. Пользователи могут просматривать маршрут перемещения устройства на карте. В особых случаях диспетчер может направить сотрудников для проверки и оказания помощи патрульному, если он по какой-то причине остановился.

Переносной ретранслятор для гибкого построения сети связи

Переносной ретранслятор расширяет зону покрытия, позволяет гибко строить сеть связи и обеспечивает высокую мобильность при выполнении задач, что особенно необходимо для слежения, охраны и мобильной диспетчерской связи.

Характеристики

Общие характеристики
Диапазон частот
UHF1: 400-470МГц, UHF2:450-520МГц, UHF3: 350-400МГц
UHF5: 806-941МГц, VHF: 136-174МГц
Количество каналов
1024
Шаг сетки частот
25/20/12,5 кГц
Рабочее напряжение
7,4В (номинальное)
Аккумулятор
1100 мА/ч (Li-Ion) / 1400 мА/ч (Li-Ion) / 1800 мА/ч (Li-Ion)
Срок работы аккумулятора
(рабочий цикл 5-5-90, высокая мощность передачи)
Цифровой: около 10 часов (Li-ionаккумулятор 1100 мА/ч)
Цифровой: около 12 часов (Li-ionаккумулятор 1400 мА/ч)
Цифровой: около 15 часов (Li-ionаккумулятор 1800 мА/ч)
Стабильность частоты
±1.5ppm
Сопротивление антенны
50 Ом
Размеры (В×Ш×Г)
(с аккумулятором, без антенны)
119,5 X 57 X 18 мм (Li-ionаккумулятор 1100 мА/ч)
119,5 X 57 X 20 мм (Li-ionаккумулятор 1400 мА/ч)
119,5 X 57 X 23 мм (Li-ionаккумулятор 1800 мА/ч)
Вес
около 220 г (Li-ion аккумулятор 1100мА/ч)
около 240 г (Li-ion аккумулятор 1400мА/ч)
около 260 г (Li-ion аккумулятор 1800мА/ч)
Передатчик
Выходная мощность
Высокая мощность VHF: 5 Вт
Низкая мощность VHF: 1 Вт
Высокая мощность UHF1/UHF2/UHF3: 4 Вт
Высокая мощность UHF5: 3 Вт (806-870 МГц), 2,5 Вт (896-941МГц)
Низкая мощность UHF: 1 Вт
Частотная модуляция
11K0F3E при 12,5 кГц
14K0F3E при 20 кГц
16K0F3E при 25 кГц
Цифровая модуляция 4FSK
12,5 кГц только данные: 7K60FXD
12,5 кГц данные и голос: 7K60FXW
Кондуктивное излучение
-36 дБм<1 ГГц -30 дБм>1 ГГц
Девиация частоты
±2,5 кГц при 12,5 кГц
±4,0 кГц при 20 кГц
±5,0 кГц при 25 кГц
ЧМ-фон и шум
40 дБ при 12,5 кГц
43 дБ при 20 кГц
45 дБ при 25 кГц
Мощность на соседнем канале
60 дБ при 12,5 кГц, 70 дБ при 20/25 кГц
Звуковая чувствительность
От +1 до -3 дБ
Искажение звука
Не более 3%
Тип цифрового вокодера
AMBE++ или SELP
Цифровой протокол
ETSI-TS102 361-1, 2&3
Приемник
Чувствительность
Аналоговая
0,3 мкВ (12 дБ SINAD)
0,22 мкВ (стандарт) (12 дБ SINAD)
0,4 мкВ (20 дБ SINAD)
Цифровая
0,3 мкВ/BER5%
Избирательность по соседнему каналу
TIA-603
ETSI

60 дБ при 12,5 кГц / 70 дБ при 20 и 25 кГц
60 дБ при 12,5 кГц / 70 дБ при 20 и 25 кГц
Интермодуляционная избирательность
TIA-603
ETSI

70 дБ при 12,5/20/25 кГц
65 дБ при 12,5/20/25 кГц
Подавление побочных излучений
TIA-603
ETSI

70 дБ при 12,5/20/25 кГц
70 дБ при 12,5/20/25 кГц
Фоны и шумы
40 дБ при 12,5 кГц
43 дБ при 20 кГц
45 дБ при 25 кГц
Номинальная выходная мощность аудиосигнала
0,5 Вт
Номинальное искажение аудиосигнала
не более 3%
Звуковая чувствительность
От +1 до -3 дБ
Кондуктивное паразитное излучение
Не более -57 дБм
Параметры окружающей среды
Рабочая температура
-30℃ ~ +60℃
Температура хранения
-40℃ ~ +85℃
Устойчивость к электростатическим разрядам
МЭК 61000-4-2 (уровень 4)
±8 кВ (контактный разряд)
±15 кВ (воздушный разряд)
Американский военный стандарт
MIL-STD-810 C/D/E/F/G
Пыле и водозащиты
Стандарт IP67
Влажность
MIL-STD-810 C/D/E/F/G
Устойчивость к ударным нагрузкам и вибрации
MIL-STD-810 C/D/E/F/G
GPS
Холодный пуск TTFF (время первого определения местоположения)
Не более одной минуты
Горячий пуск TTFF (время первого определения местоположения)
Не более 10 секунд
Точность по горизонтали
Не более 10 метров

В связи с постоянным усовершенствованием все технические характеристики могут быть изменены без предварительного уведомления.




Аксессуары

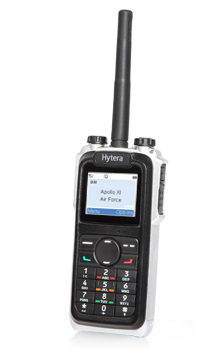

HYTERA X1p

X1p






Описание

Hytera X1p - ультратонкая цифровая портативная радиостанция скрытого ношения, предназначенная для профессионального использования и полностью соответствующая открытому стандарту ETSI.

Данная модель представляет собой идеальное сочетание прочности, универсальности, функциональности и превосходного дизайна. Безопасность коммуникации обеспечивается алгоритмом шифрования AES и цифровыми динамичными ключами шифрования (256 символов). Процесс настройки и использования заметно облегчен благодаря встроенному Bluetooth и USB-порту. Высокая степень защиты (соответствие стандартам IP67 и MIL-STD-810 C/D/E/F/G) позволяет не беспокоиться о надежности устройства: Hytera X1p очень прочная, что обеспечивает ей большой срок службы.

Особенности и функции

Усовершенствованное шифрование

Высокий уровень защиты информации обеспечивается алгоритмом шифрования AES и 256 цифровыми динамическими ключами шифрования.

Поддержка аксессуаров BT Hytera

Радиостанция поддерживает такие аксессуары BT Hytera, как EHW02, наушник BT, POA47, кольцо BT PTT.

Открытый USB-интерфейс

Открытый USB-порт обеспечивает возможность быстрой разработки приложений.

GPS-навигация

Встроенный GPS-модуль поддерживает приложения ГИС.

Два режима (аналоговый и цифровой)

Обеспечивается возможность работы в двух режимах (аналоговом и цифровом), плавный переход с аналогового режима на цифровой.

Разнообразные голосовые вызовы

Голосовые вызовы включают в себя персональные вызовы, групповые вызовы и вызовы всех радиостанций.

Вибрация

Вибрация оповещает о приеме голосового вызова и сообщения.

Поддержка различных режимов сигнализации

Устройство поддерживает различные улучшенные аналоговые режимы сигнализации, включая HDC1200, DTMF, 2- и 5- тональные режимы, а также возможность расширения.

Возможность обновления ПО

Возможность обновления ПО позволяет добавлять новые функции, не покупая новое устройство. Радиостанцию X1p также можно переводить в режимы транкинговой связи MPT и DMR с использованием соответствующей лицензии, применяемой для такого же оборудования.

Диспетчерская система Hytera и переносной ретранслятор обеспечивают гибкое построение сети и диспетчерскую связь

Таким пользователям, как специальные подразделения полиции, отделы по борьбе с наркотиками и контрабандой, начальники служб безопасности, старший командный состав и т.д. для выполнения своих задач и обеспечения безопасности одних только профессиональных станций уже недостаточно. Им требуются более сложные технологии и решения связи.

Диспетчерская система Hytera

Цифровая диспетчерская система, разработанная на цифровой платформе Hytera в соответствии с открытым стандартом цифровой мобильной радиосвязи Европейского института стандартизации в области связи (ETSI DMR), предназначается для эффективной связи, управления и координации действий специалистов.
-Все типы голосовых вызовов
Диспетчерская система Hytera поддерживает все типы вызовов, включая персональные, групповые вызовы и вызовы всех радиостанций, что отвечает всем требованиям диспетчерской связи. Каждый диспетчерский пульт системы Hytera может обслуживать до 8 голосовых каналов. Через эти каналы система может принимать все типы вызовов, а также инициировать любой тип вызова посредством простого и удобного пользовательского интерфейса.
-Запись и воспроизведение голоса
Все входящие и исходящие вызовы записываются на сервер диспетчерской системы Hytera, включая все типы голосовых вызовов DMR и межсетевые вызовы ТфОП. Пользователь в любое время может найти и прослушать голосовой вызов. Все записанные вызовы легко найти по времени вызова, идентификатору вызывающей или вызываемой стороны.
-Отключение и восстановление работы радиостанции
Диспетчерская система Hytera позволяет удаленно отключать радиостанцию в случае незаконного использования или кражи устройства. Отключенную радиостанцию можно включить, но прием и передача информации выполняться не будет. При необходимости диспетчерская система Hytera может активировать радиостанцию.
-Слежение в режиме реального времени
Эта функция позволяет диспетчерской системе Hytera отслеживать местоположение любой радиостанции в режиме реального времени. Пользователи могут просматривать маршрут перемещения устройства на карте. В особых случаях диспетчер может направить сотрудников для проверки и оказания помощи патрульному, если он по какой-то причине остановился.

Переносной ретранслятор для гибкого построения сети связи

Переносной ретранслятор расширяет зону покрытия, позволяет гибко строить сеть связи и обеспечивает высокую мобильность при выполнении задач, что особенно необходимо для слежения, охраны и мобильной диспетчерской связи.


Характеристики

Общие характеристики
Диапазон частот
UHF1: 400-470МГц, UHF2:450-520МГц, UHF3: 350-400МГц
UHF5: 806-941МГц, VHF: 136-174МГц
Количество каналов
1024
Шаг сетки частот
25/20/12,5 кГц
Рабочее напряжение
7,4В (номинальное)
Аккумулятор
1100 мА/ч (Li-Ion) / 1400 мА/ч (Li-Ion) / 1800 мА/ч (Li-Ion)
Срок работы аккумулятора
(рабочий цикл 5-5-90, высокая мощность передачи)
Цифровой: около 10 часов (Li-ionаккумулятор 1100 мА/ч)
Цифровой: около 12 часов (Li-ionаккумулятор 1400 мА/ч)
Цифровой: около 15 часов (Li-ionаккумулятор 1800 мА/ч)
Стабильность частоты
±1.5ppm
Сопротивление антенны
50 Ом
Размеры (В×Ш×Г)
(с аккумулятором, без антенны)
119,5 x 57 x 21 мм (Li-ion аккумулятор 1100 мА/ч)
119,5 x 57 x 23 мм (Li-ion аккумулятор 1400 мА/ч)
119,5 x 57 x 26 мм (Li-ion аккумулятор 1800 мА/ч)
Вес
около 240 г (Li-ion аккумулятор 1100мА/ч)
около 260 г (Li-ion аккумулятор 1400мА/ч)
около 280 г (Li-ion аккумулятор 1800мА/ч)
ЖК-экран 160 x 128 пикселей, 65536 цветов, 1,8 дюймов, 4 строки
Передатчик
Выходная мощность
Высокая мощность VHF: 5 Вт
Низкая мощность VHF: 1 Вт
Высокая мощность UHF1/UHF2/UHF3: 4 Вт
Высокая мощность UHF5: 3 Вт (806-870 МГц), 2,5 Вт (896-941МГц)
Низкая мощность UHF: 1 Вт
Частотная модуляция
11K0F3E при 12,5 кГц
14K0F3E при 20 кГц
16K0F3E при 25 кГц
Цифровая модуляция 4FSK
12,5 кГц только данные: 7K60FXD
12,5 кГц данные и голос: 7K60FXW
Кондуктивное излучение
-36 дБм<1 ГГц -30 дБм>1 ГГц
Девиация частоты
±2,5 кГц при 12,5 кГц
±4,0 кГц при 20 кГц
±5,0 кГц при 25 кГц
ЧМ-фон и шум
40 дБ при 12,5 кГц
43 дБ при 20 кГц
45 дБ при 25 кГц
Мощность на соседнем канале
60 дБ при 12,5 кГц, 70 дБ при 20/25 кГц
Звуковая чувствительность
От +1 до -3 дБ
Искажение звука
Не более 3%
Тип цифрового вокодера
AMBE++ или SELP
Цифровой протокол
ETSI-TS102 361-1, 2&3
Приемник
Чувствительность
Аналоговая
0,3 мкВ (12 дБ SINAD)
0,22 мкВ (стандарт) (12 дБ SINAD)
0,4 мкВ (20 дБ SINAD)
Цифровая
0,3 мкВ/BER5%
Избирательность по соседнему каналу
TIA-603
ETSI

60 дБ при 12,5 кГц / 70 дБ при 20 и 25 кГц
60 дБ при 12,5 кГц / 70 дБ при 20 и 25 кГц
Интермодуляционная избирательность
TIA-603
ETSI

70 дБ при 12,5/20/25 кГц
65 дБ при 12,5/20/25 кГц
Подавление побочных излучений
TIA-603
ETSI

70 дБ при 12,5/20/25 кГц
70 дБ при 12,5/20/25 кГц
Фоны и шумы
40 дБ при 12,5 кГц
43 дБ при 20 кГц
45 дБ при 25 кГц
Номинальная выходная мощность аудиосигнала
0,5 Вт
Номинальное искажение аудиосигнала
не более 3%
Звуковая чувствительность
От +1 до -3 дБ
Кондуктивное паразитное излучение
Не более -57 дБм
Параметры окружающей среды
Рабочая температура
-30℃ ~ +60℃
Температура хранения
-40℃ ~ +85℃
Устойчивость к электростатическим разрядам
МЭК 61000-4-2 (уровень 4)
±8 кВ (контактный разряд)
±15 кВ (воздушный разряд)
Американский военный стандарт
MIL-STD-810 C/D/E/F/G
Пыле и водозащиты
Стандарт IP67
Влажность
MIL-STD-810 C/D/E/F/G
Устойчивость к ударным нагрузкам и вибрации
MIL-STD-810 C/D/E/F/G
GPS
Холодный пуск TTFF (время первого определения местоположения)
Не более одной минуты
Горячий пуск TTFF (время первого определения местоположения)
Не более 10 секунд
Точность по горизонтали
Не более 10 метров

В связи с постоянным усовершенствованием все технические характеристики могут быть изменены без предварительного уведомления.




Аксессуары



HYTERA PD705/705G

PD705






Описание

Hytera PD685- цифровая носимая (портативная) радиостанция, имеет аналоговый и цифровой режимы работы, металлический корпус большую дальность связи. Режимы работы цифровой DMR Tier II и аналоговый.


Особенности и функции

Два режима (аналоговый+цифровой)

Радиостанция PD705/705G может работать в аналоговом или цифровом режиме. Она совместима преимущественно с аналоговой системой и обеспечивает плавный переход с аналогового режима на цифровой.

Поддержка разнообразных голосовых вызовов

С помощью функции интеллектуальной сигнализации радиостанция PD705/705G поддерживает различные типы голосовых вызовов, включая персональные вызовы, групповые вызовы, вызовы всех радиостанций и экстренные вызовы.

Поддержка различных типов аналоговой сигнализации

Радиостанция PD705/705G поддерживает различные виды аналоговой сигнализации (HDC1200, телефоны с тональным набором, 2-тональная и 5-тональная сигнализация), различные схемы бесшумной настройки (CTCSS/CDCSS), предоставляя миру аналоговой связи более широкие функции.

Функция «одного касания» (One Touch)

Радиостанция PD705/705G поддерживает функции One Touch, которые позволяют одним касанием передавать текстовые сообщения, голосовые вызовы и пользоваться дополнительными услугами.

Сканирование

PD705/705G поддерживает сканирование чистых аналоговых голосовых данных и сигнализации, чистых цифровых голосовых и прочих данных, а также смешанный режим сканирования аналоговых и цифровых данных.

Роуминг

Радиостанция PD705/705G поддерживает автоматический роуминг всех площадок в многообъектной системе связи IP.

Конфиденциальность голосовых и прочих данных

Радиостанция PD705/705G поддерживает аналоговое скремблирование, цифровое шифрование при помощи улучшенного стандарта шифрования (AES) (опционально) и методологии шифрования ARCFOUR (ARC4) для голосовых и других данных.

Возможность обновления ПО

Возможность обновления ПО позволяет добавлять новые функции, не покупая новую радиостанцию. PD705(G) также можно переводить в режимы транкинговой связи MPT и DMR при наличии соответствующей лицензии, применяемой для такого же оборудования.


Характеристики

Общие характеристики
Диапазон частот
UHF1: 400-470 МГц; UHF2: 450-520 МГц
UHF3: 350-400 МГц; UHF5: 806-941 МГц
VHF: 136-174 МГц
Количество каналов 32
Количество зон
  1. (до 16 каналов в каждой)
Шаг сетки частот 12.5/ 20/ 25 кГц
Рабочее напряжение 7,4 В (номинальное)
Аккумулятор 2000мА/ч (Li-Ion)
Срок работы аккумулятора (5/5/90)
Аналоговый:
UHF1: 13.5ч  12ч (G)
UHF2/UHF3: 12.5ч 11ч (G)
UHF5 : 9.5ч 8.5ч(G)
VHF: 11ч 10ч (G)
Цифровой:
UHF1: 15.5ч 14ч (G)
UHF2/UHF3: 14.5ч 12.5ч (G)
UHF5: 12ч 11ч (G)
VHF: 13.5ч 12ч (G)
Стабильность частоты ±1.5ppm
Сопротивление антенны 50 Ом
Размеры 125 X 55 X 37мм
Вес 355 г
ЖК-экран 160×128 пикселей, 65536 цветов, 1.8 дюйма, 4 строки
Передатчик
Выходная мощность
Высокая мощность UHF1/UHF2/UHF3: 4 Вт
Низкая мощность UHF1/UHF2/UHF3: 1 Вт
Высокая мощность UHF5: 3 Вт (806-870MHz), 2.5 Вт (896-941MHz);
Низкая мощность U5: 1 Вт
Высокая мощность VHF: 5 Вт
Низкая мощность VHF: 1 Вт
Частотная модуляция 11K0F3E при 12,5 кГц, 14K0F3E при 20 кГц, 16K0F3E при 25 кГц
Цифровая модуляция 4FSK
12,5 кГц только данные: 7K60FXD
12,5 кГц данные и голос: 7K60FXW
Кондуктивное излучение -36 дБм <1 ГГц, -30 дБм >1 ГГц
Девиация частоты ±2,5 кГц при 12,5 кГц, ±4,0 кГц при 20 кГц, ±5,0 кГц при 25 кГц
ЧМ-фон и шум 40 дБ при 12,5 Гц, 43 дБ при 20 кГц, 45 дБ при 25 кГц
Мощность на соседнем канале 60 дБ при 12,5 кГц, 70 дБ при 20/25 кГц
Звуковая чувствительность От +1 до -3 дБ
Искажение звука Не более 3%
Тип цифрового вокодера AMBE++ или SELP
Цифровой протокол ETSI-TS102 361-1, -2,-3
Приемник
Чувствительность  Аналоговая 0,3 мкВ (12 дБ SINAD), 0,22 мкВ (стандартно) (12 дБ SINAD), 0,4 мкВ (20 дБ SINAD)
Цифровая 0,3 мкВ при BER5%
Избирательность по соседнему каналу
TIA-603
ETSI

60 дБ при 12,5 кГц / 70 дБ при 20/25 кГц
60 дБ при 12,5 кГц / 70 дБ при 20/25 кГц
Интермодуляционная избирательность
TIA-603
ETSI

70 дБ при 12,5/20/25 кГц
65 дБ при 12,5/20/25 кГц
Подавление побочных излучений
TIA-603
ETSI

70 дБ при 12,5/20/25 кГц
70 дБ при 12,5/20/25 кГц
Блокирование
TIA-603
ETSI

80 дБ
84 дБ
Фоны и шумы 40 дБ при 12,5 кГц, 43 дБ при 20 кГц, 45 дБ при 25 кГц
Номинальная выходная мощность аудиосигнала 0,5 Вт
Номинальное искажение аудиосигнала не более 3%
Звуковая чувствительность От +1 до -3 дБ
Кондуктивное паразитное излучение Не более -57 дБм
Параметры окружающей среды
Рабочая температура От -30ºС до +60ºС
Температура хранения От -40ºС до +85ºС
Устойчивость к электростатическим разрядам
МЭК 61000-4-2 (уровень 4)
±8 кВ (контактный разряд)
±15 кВ (воздушный разряд)
Американский военный стандарт MIL-STD-810 C/D/E/F/G
Пыле- и водозащита Стандарт IP67
Влажность MIL-STD-810 C/D/E/F
Устойчивость к ударным нагрузкам и вибрации MIL-STD-810 C/D/E/F
GPS (только PD705G)
Показатели точности приводятся для длительного слежения (95-й процентиль > пять видимых спутников при номинальной мощности сигнала -130 дБм)
Холодный пуск TTFF (время первого определения местоположения) Не более одной минуты
Горячий пуск TTFF (время первого определения местоположения) Не более 10 секунд
Точность по горизонтали Не более 10 метров

Все технические характеристики проверяются в соответствии с применяемыми стандартами и в связи с постоянным усовершенствованием могут быть изменены без предварительного уведомления.




Аксессуары



HYTERA PD785/785G

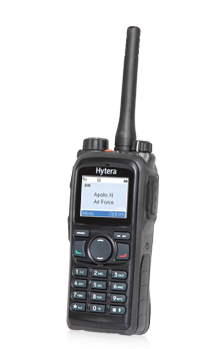

PD785






Описание

Цифровая рация Hytera PD785 разработана в соответствии со стандартом DMR и характеризуется эргономичным дизайном, своими обширными цифровыми функциями, а также их высоким качеством. Hytera делает удобным общение для Вас и позволяет быстро реагировать на меняющиеся условия.


Особенности и функции

Два режима (аналоговый+цифровой)

Радиостанция PD785/785G может работать в аналоговом или цифровом режиме. Она совместима преимущественно с аналоговой системой и обеспечивает плавный переход с аналогового режима на цифровой.

Поддержка разнообразных голосовых вызовов

С помощью функции интеллектуальной сигнализации радиостанция PD785/785G поддерживает различные типы голосовых вызовов, включая персональные вызовы, групповые вызовы, вызовы всех радиостанций и экстренные вызовы.

GPS

Радиостанция PD785G обеспечивает возможность просмотра данных местоположения GPS и отправки текстовых сообщений GPS.

Услуги передачи данных

Радиостанция PD785/785G поддерживает возможность передачи таких данных, как персональные и групповые текстовые сообщения. Также обеспечивается возможность управления сторонними радиостанциями посредством API (GPS, услуги радиорегистрации, управление радиовызовами, телеметрическая связь*, передача данных*) и телемеханики.

Поддержка различных типов аналоговой сигнализации

Радиостанция PD785/785G поддерживает различные виды аналоговой сигнализации (HDC1200, телефоны с тональным набором, 2-тональная и 5-тональная сигнализация), различные схемы бесшумной настройки (CTCSS/CDCSS), предоставляя миру аналоговой связи более широкие функции.

Дополнительные услуги

Радиостанция PD785/785G поддерживает такие дополнительные услуги, как проверка радиосвязи, удаленный контроль, уведомление о вызове, включение и выключение радиостанции.

Поддержка языков

Радиостанция PD785/785G поддерживает до 15 языков на выбор пользователя, включая английский, упрощенный китайский, традиционный китайский, тайский, арабский, фарси, корейский, итальянский, русский, польский, турецкий, французский, испанский и немецкий.

Функция «одного касания» (One Touch)

PD785/785G поддерживает функции One Touch, которые позволяют одним касанием передавать текстовые сообщения, голосовые вызовы и пользоваться дополнительными услугами.

Сканирование

Радиостанция PD785/785G поддерживает сканирование чистых аналоговых голосовых данных и сигнализации, чистых цифровых голосовых и прочих данных, а также смешанный режим сканирования аналоговых и цифровых данных.

Роуминг

Радиостанция PD785/785G поддерживает автоматический роуминг всех площадок в многообъектной системе связи IP.

Конфиденциальность голосовых и прочих данных

Радиостанция PD785/785G поддерживает аналоговое скремблирование, цифровое шифрование при помощи улучшенного стандарта шифрования (AES) (опционально) и методологии шифрования ARCFOUR (ARC4) для голосовых и других данных.

Аналого-цифровая телефонная связь (при помощи системы сигнализации DTMF)

PD785/785G поддерживает симплексную голосовую связь между радиостанциями и телефонами. Это позволяет пользователям радиостанций делать телефонные вызовы, а пользователям телефонов делать групповые или персональные вызовы пользователям радиостанций. В этой функции для подключения радиостанций к корпоративной АТС (УТАС) или телефонной сети общего пользования (ТфОП) используются готовые (COTS) аналоговые телефонные соединительные панели и обычная телефонная сеть (POTS).

Возможность обновления ПО

Возможность обновления ПО позволяет добавлять новые функции, не покупая новую радиостанцию. PD785/785G также можно переводить в режимы транкинговой связи MPT и DMR при наличии соответствующей лицензии, применяемой для такого же оборудования.


Характеристики

Общие характеристики
Диапазон частот
UHF1: 400-470 МГц; UHF2: 450-520 МГц
UHF3: 350-400 МГц; UHF5: 806-941 МГц
VHF: 136-174 МГц
Количество каналов
1024
Количество зон

64
(до 16 каналов в каждой)

Шаг сетки частот
12.5/ 20/ 25 кГц
Рабочее напряжение
7,4 В (номинальное)
Аккумулятор
2000мА/ч (Li-Ion)
Срок работы аккумулятора (5/5/90)
Аналоговый:
UHF1: 13.5ч  12ч (G)
UHF2/UHF3: 12.5ч 11ч (G)
UHF5 : 9.5ч 8.5ч(G)
VHF: 11ч 10ч (G)
Цифровой:
UHF1: 15.5ч 14ч (G)
UHF2/UHF3: 14.5ч 12.5ч (G)
UHF5: 12ч 11ч (G)
VHF: 13.5ч 12ч (G)
Стабильность частоты
±1.5ppm
Сопротивление антенны
50 Ом
Размеры
125 X 55 X 37мм
Вес
355 г
ЖК-экран
160×128 пикселей, 65536 цветов, 1.8 дюйма, 4 строки
Передатчик
Выходная мощность
Высокая мощность UHF1/UHF2/UHF3: 4 Вт
Низкая мощность UHF1/UHF2/UHF3: 1 Вт
Высокая мощность UHF5: 3 Вт (806-870MHz), 2.5 Вт (896-941MHz);
Низкая мощность U5: 1 Вт
Высокая мощность VHF: 5 Вт
Низкая мощность VHF: 1 Вт
Частотная модуляция
11K0F3E при 12,5 кГц, 14K0F3E при 20 кГц, 16K0F3E при 25 кГц
Цифровая модуляция 4FSK
12,5 кГц только данные: 7K60FXD
12,5 кГц данные и голос: 7K60FXW
Кондуктивное излучение
-36 дБм <1 ГГц, -30 дБм >1 ГГц
Девиация частоты
±2,5 кГц при 12,5 кГц, ±4,0 кГц при 20 кГц, ±5,0 кГц при 25 кГц
ЧМ-фон и шум
40 дБ при 12,5 Гц, 43 дБ при 20 кГц, 45 дБ при 25 кГц
Мощность на соседнем канале
60 дБ при 12,5 кГц, 70 дБ при 20/25 кГц
Звуковая чувствительность
От +1 до -3 дБ
Искажение звука
Не более 3%
Тип цифрового вокодера
AMBE++ или SELP
Цифровой протокол
ETSI-TS102 361-1, -2,-3
Приемник
Чувствительность
Аналоговая
0,3 мкВ (12 дБ SINAD), 0,22 мкВ (стандартно) (12 дБ SINAD), 0,4 мкВ (20 дБ SINAD)
Цифровая
0,3 мкВ при BER5%
Избирательность по соседнему каналу
TIA-603
ETSI

60 дБ при 12,5 кГц / 70 дБ при 20/25 кГц
60 дБ при 12,5 кГц / 70 дБ при 20/25 кГц
Интермодуляционная избирательность
TIA-603
ETSI

70 дБ при 12,5/20/25 кГц
65 дБ при 12,5/20/25 кГц
Подавление побочных излучений
TIA-603
ETSI

70 дБ при 12,5/20/25 кГц
70 дБ при 12,5/20/25 кГц
Блокирование
TIA-603
ETSI

80 дБ
84 дБ
Фоны и шумы
40 дБ при 12,5 кГц, 43 дБ при 20 кГц, 45 дБ при 25 кГц
Номинальная выходная мощность аудиосигнала
0,5 Вт
Номинальное искажение аудиосигнала
не более 3%
Звуковая чувствительность
От +1 до -3 дБ
Кондуктивное паразитное излучение
Не более -57 дБм
Параметры окружающей среды
Рабочая температура
От -30ºС до +60ºС
Температура хранения
От -40ºС до +85ºС
Устойчивость к электростатическим разрядам
МЭК 61000-4-2 (уровень 4)
±8 кВ (контактный разряд)
±15 кВ (воздушный разряд)
Американский военный стандарт
MIL-STD-810 C/D/E/F/G
Пыле- и водозащита
Стандарт IP67
Влажность
MIL-STD-810 C/D/E/F
Устойчивость к ударным нагрузкам и вибрации
MIL-STD-810 C/D/E/F
GPS (только PD785G)
Показатели точности приводятся для длительного слежения (95-й процентиль > пять видимых спутников при номинальной мощности сигнала -130 дБм)
Холодный пуск TTFF (время первого определения местоположения)
Не более одной минуты
Горячий пуск TTFF (время первого определения местоположения)
Не более 10 секунд
Точность по горизонтали
Не более 10 метров

Все технические характеристики проверяются в соответствии с применяемыми стандартами и в связи с постоянным усовершенствованием могут быть изменены без предварительного уведомления.




Аксессуары

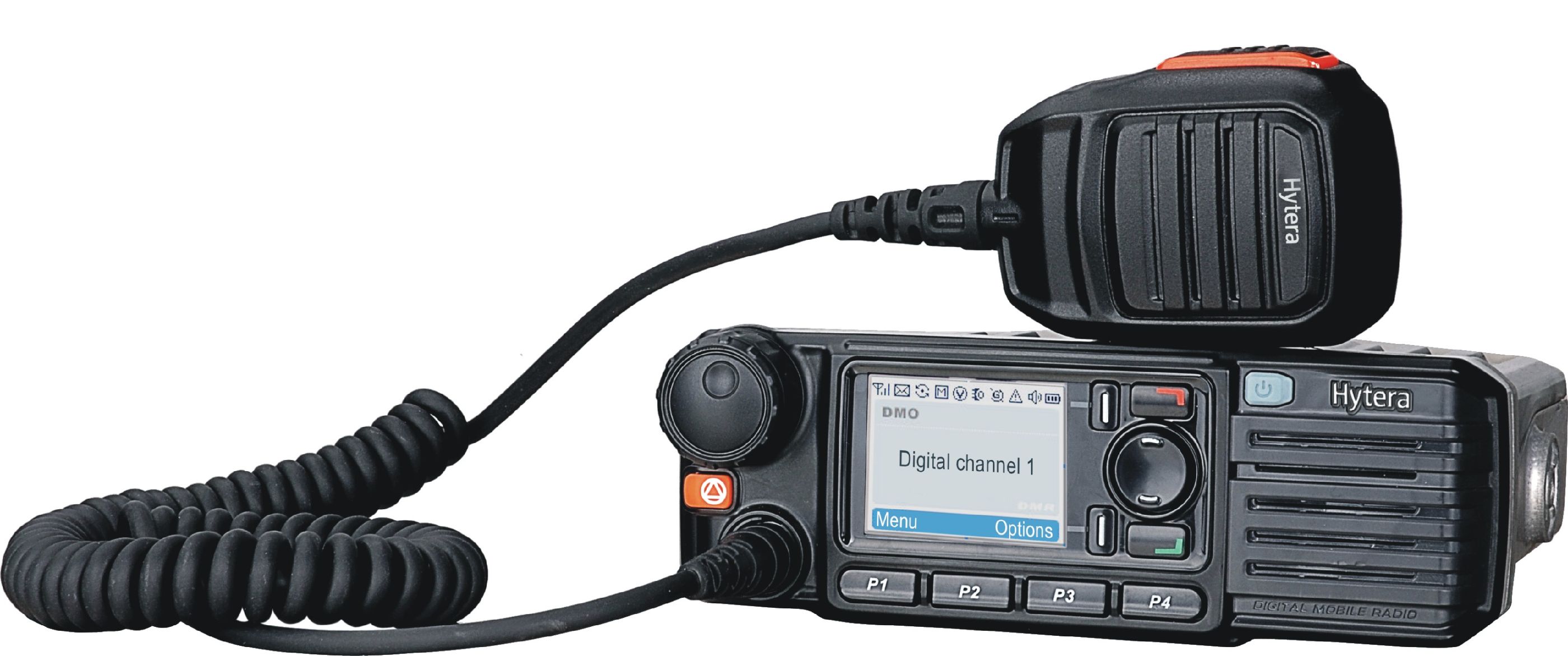

HYTERA MD785/785G

md-785






Описание

Радиостанции Hytera MD785 – новые модели профессиональных цифровых радиостанций стандарта DMR. Модели радиостанций Hytera MD-785G отличаются наличием встроенного GPS приемника.

Все режимы работы радиостанции отображаются на большом цветном ЖК-дисплее. Радиостанции работают как в цифровом, так и в аналоговом режимах и совместимы с аналоговыми системами, используемыми в настоящее время. В радиостанции применены узкополосные фильтры и современные цифровые технологии обработки сигнала для коррекции ошибок возникающих при передаче из-за радиопомех, что обеспечивает лучшее качество аудио-сигнала на больших зонах радио покрытия. Применяются улучшенные цифровые возможности шифрования. Используя особенности TDMA технологии, в радиостанциях на одном частотном канале организуется два виртуальных канала с временным разделением. По мере выхода новых релизов протокола DMR в радиостанциях имеется возможность расширить их функциональность с помощью дополнительного апгрейда версии внутреннего софта.



Особенности и функции

Два режима (аналоговый+цифровой)

Радиостанция MD785/785G может работать в аналоговом или цифровом режиме. Она совместима преимущественно с аналоговой системой и обеспечивает плавный переход с аналогового режима на цифровой.

Поддержка разнообразных голосовых вызовов

С помощью функции интеллектуальной сигнализации радиостанция MD785/785G поддерживает различные типы голосовых вызовов, включая персональные вызовы, групповые вызовы, вызовы всех радиостанций и экстренные вызовы.

Услуги передачи данных

Устройство MD785/785G поддерживает возможность передачи таких данных, как персональные и групповые текстовые сообщения. Также обеспечивается возможность управления сторонними радиостанциями посредством API (GPS, услуги радиорегистрации, управление радиовызовами, телеметрическая связь, передача данных) и телемеханики.

Использование дополнительных аксессуаров

Устройство MD785/785G позволяет подключать дополнительные аксессуары через фронтальный и тыльный порты устройства (необходимо убедиться в том, что задний порт поддерживает такие функции, как управление каналами и аварийное переключение).

Различные типы аналоговой сигнализации

Радиостанция MD785/785G поддерживает различные типы аналоговой сигнализации (HDC1200, телефоны с тональным набором, 2- и 5-тональную сигнализацию), различные схемы бесшумной настройки (CTCSS/CDCSS), предоставляя миру аналоговой связи более широкие функции.

Дополнительные услуги

Устройство MD785/785G поддерживает такие дополнительные услуги, как проверка радиосвязи, удаленный контроль, уведомление о вызове, включение и выключение радиосвязи.

Поддержка языков

Радиостанция MD785/785G поддерживает до 15 языков на выбор пользователя, включая английский, упрощенный китайский, традиционный китайский, тайский, арабский, фарси, корейский, итальянский, русский, польский, турецкий, французский, испанский и немецкий.

Функция «одного касания» (One Touch)

Радиостанция MD785/785G поддерживает функции One Touch, которые позволяют одним касанием передавать текстовые сообщения, голосовые вызовы и пользоваться дополнительными услугами.

Сканирование

Устройство MD785/785G поддерживает сканирование аналоговых голосовых данных и сигнализации, цифровых голосовых и прочих данных, а также смешанный режим сканирования аналоговых и цифровых данных.

Роуминг

Устройство MD785/785G поддерживает автоматический роуминг всех площадок в многообъектной системе связи IP.

Конфиденциальность голосовых и прочих данных

Устройство MD785/785G поддерживает аналоговое и цифровое шифрование при помощи улучшенного стандарта шифрования (AES) (опционально) и методологию шифрования ARCFOUR (ARC4) для голосовых и других данных.

Аналого-цифровая телефонная связь (при помощи системы сигнализации DTMF)

Устройство MD785/785G поддерживает симплексную голосовую связь между радиостанциями и телефонами. Это позволяет пользователям радиостанций делать телефонные вызовы, а пользователям телефонов делать групповые или персональные вызовы пользователям радиостанций. В этой функции для подключения радиостанций к корпоративной АТС (УТАС) или телефонной сети общего пользования (ТфОП) используются готовые (COTS) аналоговые телефонные соединительные панели и обычная телефонная сеть (POTS).

Возможность обновления ПО

Возможность обновления ПО позволяет добавлять новые функции, не покупая новую радиостанцию. MD785(G) также можно переводить в режимы транкинговой связи MPT и DMR при наличии соответствующей лицензии, применяемой для такого же оборудования.

Характеристики

Общие характеристики
Диапазон частот UHF1: 400-470 МГц  UHF2: 450-520 МГц  UHF3: 350-400 МГц  VHF: 136-174 МГц
Количество каналов 1024
Количество зон
  1. (до 16 каналов в каждой)
Шаг сетки частот 12.5 / 20 / 25 кГц
Рабочее напряжение 13.6 V ±15%
Потребление тока В режиме ожидания Не более 0,6 A
На прием Не более 0,2 A
На передачу 5 Вт не более 5A
25 Вт не более 8A
45 Вт/50 Вт не более 12A
Стабильность частоты ±1.5 ppm
Сопротивление антенны 50 Ом
Размеры (В×Ш×Г) 60×174×200 мм
Вес 1,7 кг
ЖК-экран 220×176 пикселей, 262000 цветов, 2,0 дюйма, 4 строки
Передатчик
Выходная мощность Низкая мощность UHF1/UHF2/UHF3: 5-25 Вт  VHF: 5-25 Вт
Высокая мощность UHF1/UHF2/UHF3: 5-45 Вт  UHF5*: 5-35 Вт  VHF: 5-50 Вт
Частотная модуляция 11K0F3E при 12,5 кГц  14K0F3E при 20 кГц  16K0F3E при 25 кГц
Цифровая модуляция 4FSK 12,5 кГц только данные: 7K60FXD  12,5 кГц данные и голос: 7K60FXW
Кондуктивное излучение -36 дБм >1 ГГц, -30 дБм >1 ГГц
Девиация частоты ±2,5 кГц при 12,5 кГц  ±4,0 кГц при 20 кГц  ±5,0 кГц при 25 кГц
ЧМ-фон и шум 40 дБ при 12,5 кГц  43 дБ при 20 кГц  45 дБ при 25 кГц
Мощность на соседнем канале 60 дБ при 12,5 кГц, 70 дБ при 20/25 кГц
Звуковая чувствительность От +1 до -3 дБ
Искажение звука Не более 3%
Тип цифрового вокодера AMBE++ или SELP
Цифровой протокол ETSI-TS102 361-1,-2,-3
Приемник
Чувствительность Аналоговая 0,3 мкВ (12 дБ SINAD), 0,22 мкВ (стандартная)(12 дБ SINAD), 0,4 мкВ (20 дБ SINAD)
Цифровая 0,3 мкВ при BER5%
Избирательность по соседнему каналу TIA-603 ETSI
65 дБ при 12,5 кГц / 75 дБ при 20/25 кГц
60 дБ при 12,5 кГц / 70 дБ при 20/25 кГц
Интермодуляционная избирательность TIA-603 ETSI
75 дБ при 12,5/20/25 кГц
70 дБ при 12,5/20/25 кГц
Подавление побочных излучений TIA-603 ETSI
75 дБ при 12,5/20/25 кГц
70 дБ при 12,5/20/25 кГц
Блокирование TIA-603 ETSI 90 дБ     84 дБ
Фоны и шумы 40 дБ при 12,5 кГц, 43 дБ при 20 кГц, 45 дБ при 25 кГц
Номинальная выходная мощность аудиосигнала Внутренняя (при нагрузке 20 Ом) 3 Вт
Внешняя (при нагрузке 8 Ом) 7.5 Вт
Макс.выходная мощность аудиосигнала Внутренняя (при нагрузке 20 Ом) 8 Вт
Внешняя (при нагрузке 8 Ом) 20 Вт
Номинальное искажение аудиосигнала Не более 3%
Звуковая чувствительность От +1 до -3 дБ
Кондуктивное паразитное излучение не более -57 дБм
Параметры окружающей среды
Температура хранения От -40ºС до +85ºС
Устойчивость к электростатическим разрядам МЭК 61000-4-2 (уровень 4) ±8 кВ (контактный разряд) ±15 кВ (воздушный разряд)
Американский военный стандарт MIL-STD-810 C/D/E/F/G
Пыле- и водозащита Стандарт IP54
Влажность MIL-STD-810 C/D/E/F/G
Устойчивость к ударным нагрузкам и вибрации MIL-STD-810 C/D/E/F/G
GPS (только для MD785G)
Показатели точности приводятся для длительного слежения (95-й процентиль > пять видимых спутников при номинальной мощности сигнала -130 дБм)
Холодный пуск TTFF (время первого определения местоположения) Не более одной минуты
Горячий пуск TTFF (время первого определения местоположения) Не более 10 секунд
Точность по горизонтали Не более 10 метров

Все технические характеристики проверяются в соответствии с применяемыми стандартами и в связи с постоянным усовершенствованием могут быть изменены без предварительного уведомления.




Аксессуары

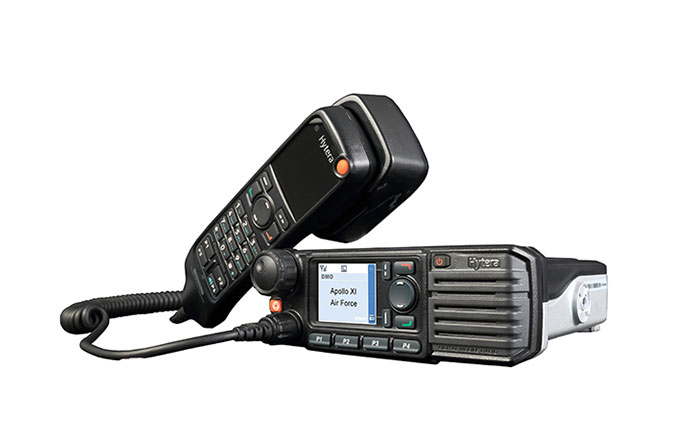

HYTERA MD785G

md785g-duplex





Описание

Модель МD-785G отличается наличием встроенного приемника;Цветной ЖК-дисплей;Передняя панель и крышка корпуса выполнены из специализированного АБС-пластика, повышенной прочности.Жесткий литой корпус и каркас-шасси-радиатор из алюминия. Соответствие военному стандарту MIL-STD-810 C/D/E/F. Влаго- и пыле-защищенное исполнение радиостанции IP54.

В радиостанции Hytera МD-785G применены узкополосные фильтры и современные цифровые технологии обработки сигнала для коррекции ошибок возникающих при передаче из-за радиопомех, что обеспечивает лучшее качество аудио-сигнала на больших зонах радио покрытия. Применяются улучшенные цифровые возможности шифрования. Используя особенности TDMA технологии, в радиостанциях на одном частотном канале организуется два виртуальных канала с временным разделением. По мере новых релизов протокола DMR в радиостанциях имеется возможность расширить их функциональность с помощью дополнительного апгрейда версии внутреннего софта.

Особенности и функции

Четыре режима

Радиостанция MD785G может работать в транкинговом режиме DMR, режиме MPT, режиме DMR и аналоговом режиме. Устройство поддерживает дуплексную связь в транкинговом режиме DMR.

Разнообразные голосовые вызовы

Дуплексная радиостанция MD785G поддерживает различные типы голосовых вызовов, включая персональные вызовы, групповые вызовы, вызовы всех радиостанций и вызов диспетчера, вызов в телефонную сеть общего пользования.

GPS

Радиостанция MD785G поддерживает возможность просмотра информации о местоположении GPS и отправки текстовых сообщений GPS.

Услуги передачи данных

Устройство MD785G поддерживает возможность передачи данных, таких как отправка персональных и групповых текстовых сообщений. Радиостанция также поддерживает возможность управления радиостанцией третьей стороной посредством API (GPS, услуги радиорегистрации, управление радиовызовами, телеметрическая связь*, передача данных*) и телемеханики.

Подключение дополнительных аксессуаров

Устройство MD785G поддерживает возможность подключать дополнительные аксессуары через передний и задний порты устройства (для этого задний порт должен поддерживать такие функции, как управление каналами и аварийное переключение).

Усовершенствованные услуги

Прослушивание окружающей обстановки, скрытое прослушивание, прерывание/обход, динамическое присвоение номера группе, включая вызов*, вызов вторичной группы и т.д.

Поддержка языков

Радиостанция MD785G поддерживает до 13 языков, включая английский, упрощенный китайский, традиционный китайский, немецкий, испанский, французский, итальянский, польский, русский, турецкий, греческий и португальский, позволяя пользователям выбирать нужный.

Функция One Touch

Радиостанция MD785G поддерживает функции One Touch, которые позволяют нажатием одной кнопки обмениваться текстовыми сообщениями, делать голосовые вызовы и пользоваться дополнительными услугами. делать голосовые вызовы и пользоваться дополнительными услугами.

Обеспечение безопасности

Проверка серийного номера устройства, аутентификация, удаленное включение и выключение, сквозное шифрование и т.д.

Хэндовер

При переключении радиостанции с одной базовой станции на другую связь не прерывается.

Защита голосовых и прочих данных

Устройство MD785G поддерживает аналоговое скремблирование и цифровое шифрование при помощи расширенного стандарта шифрования (AES) (опционально) и методологии шифрования ARCFOUR (ARC4) для голосовых и других данных.

Вызов ТфОП

Радиостанция MD785G поддерживает дуплексную связь между радиостанцией и телефоном. Это позволяет радиостанции осуществлять телефонный вызов и с телефона осуществлять персональный вызов радиостанции.

Голосовая связь

Персональные вызовы: дуплексная/подудуплексная связь Телефонные вызовы: дуплексная/подудуплексная связь.

Характеристики

Общие характеристики
Диапазон частот
UHF1*: 400-470МГц
UHF3*: 350-400МГц
VHF:  136-174МГц
Количество каналов
1024
Количество зона

64
(до 16 каналов в каждой зоне)

Шаг сетки частот
12.5кГц / 20кГц/ 25 кГц
Рабочее напряжение
13,6В±15%
Потребление тока
Режим ожидания
Не более 0,6 A
Прием
Не более 2,0 A
Передача
5 Вт
Не более 5 A
25 Вт
Не более 8 A
45 Вт / 50 Вт
Не более 12 A
Стабильность частоты
±1,5 ppm
Сопротивление антенны
50 Ом
Размеры (В×Ш×Д)
60× 174×200 мм
Вес
1,7 кг
ЖК-экран
220×176 пикселей, 262000 цветов 2,0 дюйма, 4 строки
Передатчик
Выходная мощность
Низкая мощность
UHF1 *(400-470МГц): 5-25Вт
UHF3* (350-400МГц): 5-25Вт
VHF  (136-174МГц): 5-25Вт
Высокая мощность
UHF1 *(400-470МГц): 5-45Вт
UHF3 *(350-400МГц): 5-45Вт
VHF  (136-174МГц): 5-50Вт
Частотная модуляция
11K0F3E при 12,5 кГц
14K0F3E при 20 кГц
16K0F3E при 25 кГц
Цифровая модуляция 4FSK
12,5 кГц только передача данных: 7K60FXD
12,5 кГц передача данных и речевого сигнала: 7K60FXW
Кондуктивное паразитное излучение
-36 дБм<1 ГГц, -30 дБм >1 ГГц
Девиация частоты
±2,5 кГц при 12,5 кГц
±4,0 кГц при 20 кГц
±5,0 кГц при 25 кГц
ЧМ-шумы
40 дБ при12,5 кГц
43 дБ при 20 кГц
45 дБ при 25 кГц
Мощность соседнего канала
60 дБ при 12,5 кГц
70 дБ при 20/25 кГц
Звуковая чувствительность
От +1 до -3 дБ
Искажение аудиосигнала
Не более 3%
Тип цифрового вокодера
AMBE++ или SELP
Цифровой протокол
ETSI-TS102 361-1,-2,-3
Приемник
Чувствительность
В аналоговом режиме
0,3 мкВ (12 дБ SINAD)
0,22 мкВ (номинальное) (12 дБ SINAD)
 0,4 мкВ (20dB SINAD)
В цифровом режиме
0,3 мкВ при BER5%
Избирательность по соседнему каналу
TIA-603
ETSI

65 дБ при 12,5 кГц / 75 дБ при 20/25 кГц
60 дБ при 12,5 кГц / 70 дБ при 20/25 кГц
Интермодуляционная избирательность
TIA-603
ETSI

75 дБ при 12,5/20/25 кГц
70 дБ при 12,5/20/25 кГц
Подавление внеполосных излучений
TIA-603
ETSI

75 дБ при 12,5/20/25 кГц
70 дБ при 12,5/20/25 кГц
Блокировка радиопомех
TIA-603
ETSI

90 дБ
84 дБ
Соотношение сигнала и шума
40 дБ при 12,5 кГц
43 дБ при 20 кГц
45 дБ при 25 кГц
Номинальная выходная мощность аудиосигнала
Внутренняя (при нагрузке 20 Ом)
3 Вт
Внешняя (при нагрузке 8 Ом)
7.5 Вт
Максимальная выходная мощность аудиосигнала
Внутренняя (при нагрузке 20 Ом)
8 Вт
Внешняя (при нагрузке 8 Ом)
20 Вт
Номинальное искажение аудиосигнала
Не более 3%
Звуковая чувствительность
От +1 до -3 дБ
Кондуктивное паразитное излучение
Не более -57 дБм
Параметры окружающей среды
Рабочая температура
От -30℃ до +60℃
Температура хранения
От -40℃ до +85℃
Устойчивость к электростатическим разрядам
МЭК 61000-4-2 уровень 4
±8 кВ (при контакте) ±15 кВ (воздушный)
Американский военный стандарт
MIL-STD-810 C/D/E/F/G
Пыле- и водозащита
Стандарт IP54
Влажность
В соответствии со стандартом MIL-STD-810 C/D/E/F/G
Устойчивость к ударным нагрузкам и вибрации
В соответствии со стандартом MIL-STD-810 C/D/E/F/G
GPS
Показатели точности приводятся для длительного слежения (95-й процентиль > пять видимых спутников при номинальной мощности сигнала -130 дБм)
Холодный пуск TTFF (время первого определения местоположения)
Не более одной минуты
Горячий пуск TTFF (время первого определения местоположения)
Не более 10 секунд
Точность по горизонтали
Не более 10 метров

*Доступно в более поздней версии.

Все технические характеристики проверяются в соответствии с применяемыми стандартами и в связи с постоянным усовершенствованием могут быть изменены без предварительного уведомления.




Аксессуары

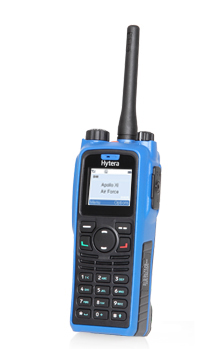

HYTERA PD785/785G (UL913)

PD785






Описание

Цифровая радиостанция взрывобезопасная

Помимо стандартных услуг связи, радиостанция PD785/785G (UL913) предлагает широкий выбор услуг передачи данных и такие функции на выбор пользователя, как передача текстовых сообщений, сканирование, аварийная связь, оповещение о падении (дополнительно), вибрация, автоматическая регистрация, высокоскоростная передача данных и «Одинокий работник».


Особенности и функции

Особенности

Взрывобезопасное исполнение в соответствии с требованиями сертификации  UL913 и CSA
Радиостанция PD785/PD785G производства Hytera взрывобезопасная разработана в соответствии с требованиями  американского стандарта UL913 и канадского стандарта CSA и обеспечивает безопасность работы в самых опасных условиях окружающей среды.
Качество и надежность
Радиостанция PD785/PD785G разработана и изготовлена в строгом соответствии с требованиями стандартов защиты оборудования от различных внешних воздействий MIL-STD-810 C/D/E/F и IP67, что гарантирует превосходные эксплуатационные характеристики изделия даже в самых неблагоприятных условиях окружающей среды.
Поддержка режимов MPT и транкинга DMR
Новые функции можно использовать через обновление программного обеспечения, не покупая новых радиостанций. Кроме того, в существующих радиостанциях можно переключаться на режимы MPT и транкинговый режим DMR при помощи соответствующей лицензии, применяемой в таком же оборудовании.
Высокое качество звука и надежная связь на основе технологии DMR
При помощи новой цифровой технологии DMR радиостанция PD785/PD785G обеспечивает качественную связь даже в условиях сильного шума.
Простота в использовании
Большие кнопки PTT, регуляторы громкости, переключатели каналов и программируемые клавиши позволяют легко управлять радиостанцией даже в перчатках.
Увеличенная емкость литий-ионного аккумулятора, более длительный срок службы
Литий-ионный аккумулятор емкостью 2400 мА/ч, сертифицированный по системам UL913/CSA, обеспечивает бесперебойную работу устройства в течение 18 часов при рабочем цикле 5-5-90. Срок службы аккумулятора значительно увеличен за счет снижения количества циклов зарядки-разрядки.
Характеристики
Более высокая эффективность использования спектра, увеличение количества каналов
Использование технологии TDMA позволяет вдвое увеличивать количество каналов радиостанции при тех же ресурсах спектра и уйти от нехватки ресурсов спектра.
Два режима (аналоговый и цифровой)
Радиостанция PD785/PD785G может работать в аналоговом и цифровом режимах. Устройство совместимо с доминирующей аналоговой системой и позволяет плавно переключаться с аналогового режима на цифровой.
Псевдотранкинг с двумя слотами
Эта функция позволяет выделять свободный слот другому абоненту по требованию, что значительно повышает эффективность использования частоты и обеспечивает оперативную связь в чрезвычайных ситуациях.
Защищенная связь
Помимо основного шифрования, присущего цифровой технологии, в радиостанции PD785/PD785G предусмотрена функция расширенного шифрования (например, с использованием 40, 128, 256-разрядного алгоритма), а также возможность установки скремблера (заказывается отдельно).
Услуги передачи данных
Радиостанция PD785/PD785G поддерживает различные возможности передачи данных, такие как отправка персональных и групповых текстовых сообщений. Устройство также поддерживает возможность управления радиостанцией третьей стороной при помощи стороннего интерфейса прикладного программирования (GPS, услуги  регистрации радиостанций, управление соединениями и радиостанциями, телеметрия*, передача данных*) и телеметрического контроля радиостанции.
Различные типы аналоговых сигналов
Радиостанция PD785/PD785G поддерживает различные форматы аналоговых сигналов (HDC1200, DTMF, двухтональный и пятитональный), различные типы шумоподавления (CTCSS/CDCSS), что обеспечивает широкие возможности расширения аналоговых функций.
Различные услуги
Помимо обычных услуг связи для радиостанции PD785/PD785G предусмотрены расширенные функции передачи данных и такие опциональные функции, как передача текстовых сообщений, сканирование, передача аварийного сигнала, «Человек в беде» (опционально), автоматическая регистрация, высокоскоростная передача данных и «Одинокий работник».
Дополнительные функции
Радиостанция PD785/PD785G поддерживает различные дополнительные функции, такие как проверка радиостанции, удаленное прослушивание, оповещение о вызове, включение и выключение радиостанции.
Повышенная безопасность
Радиостанция PD785/PD785G компании Hytera оснащена специальной кнопкой аварийного вызова. В случае чрезвычайной ситуации при нажатии кнопки передается аварийный сигнал и инициируется голосовой вызов заданного сотрудника или группы. В радиостанции также доступны такие функции, как «Человек в беде», GPS и «Одинокий работник».

Характеристики


Общие характеристики
Диапазон частот
UHF1: 400-470 МГц;  UHF2: 450-520 МГц
UHF5: 806-941 МГц;   VHF: 136-174 МГц
Количество каналов 1024
Количество зон

64 (до 16 каналов в каждой)

Шаг сетки частот 12,5 / 20 / 25 кГц
Рабочее напряжение 7,4В (номинальное)
Аккумулятор 2400 мА/ч (Li-Ion)
Срок работы аккумулятора
(при рабочем цикле 5-5-90, высокой мощности передачи),
литий-ионный аккумулятор емкостью 2400 мА/ч
Аналоговый режим: UHF1: 16 ч 14,5 ч (G)
UHF2: 15,8 ч 14,4 ч (G)
UHF5 : 16,8 ч 15,2 ч (G)
VHF: 15,6 ч  14,2 ч (G)
Цифровой режим: UHF1: 21,2 ч  18,8 ч (G)
UHF2: 20,6 ч  18,3 ч (G)
UHF5: 21,3 ч   18,9 ч (G)
VHF: 20,6 ч 18,3 ч (G)
Стабильность частоты ±1.5 ppm
Сопротивление антенны 50 Ом
Размеры (В х Ш х Г)
(со стандартным аккумулятором, без антенны)
125 X 55 X 43 мм
Вес (со стандартным аккумулятором и антенной) 369 г
Передатчик
Выходная мощность
UHF1/UHF2 высокая мощность: 4 Вт
UHF1/UHF2 визкая мощность:1 Вт
UHF5 высокая мощность: 3 Вт (806-870 МГц),
2,5 Вт (896-941 МГц); U5 низкая мощность: 1 Вт
VHF высокая мощность: 5 Вт;
VHF низкая мощность: 1 Вт
Частотная модуляция
11K0F3E при 12,5 кГц
14K0F3E при 20 кГц
16K0F3E при 25 кГц
Цифровая модуляция 4FSK
12,5 кГц только данные: 7K60FXD
12,5 кГц данные и голос: 7K60FXW
Кондуктивное излучение
-36 дБм < 1 ГГц
-30 дБм > 1 ГГц
Ограничение модуляции
±2,5 кГц при 12,5 кГц;
±4,0 кГц при 20 кГц;
±5,0 кГц при 25 кГц
Фоны и шумы
40 дБ при 12,5 кГц;
43  дБ при 20 кГц;
45 дБ при 25 кГц
Мощность на соседнем канале
60 дБ при 12,5 кГц;
70 дБ при 20/25 кГц
Звуковая чувствительность от +1 до -3 дБ
Искажение звука Не более 3%
Тип цифрового вокодера AMBE++ или SELP
Цифровой протокол ETSI-TS102 361-1, -2,-3
Приемник
Чувствительность Аналоговая
0,3 мкВ (12 дБ SINAD)
0,22 мкВ (номинально) (12 дБ SINAD)
0,4 мкВ (20 дБ SINAD)
Цифровая 0,3 мкВ /BER5%
Избирательность по соседнему каналу
TIA-603
ETSI

60 дБ при 12,5 кГц / 70дБ при 20/25 кГц
60 дБ при 12,5 кГц / 70дБ при 20/25 кГц
Интермодуляционная избирательность
TIA-603
ETSI

70 дБ при 12,5/20/25 кГц
65 дБ при 12,5/20/25 кГц
Подавление побочных излучений
TIA-603
ETSI

70 дБ при 12,5/20/25 кГц
70 дБ при 12,5/20/25 кГц
Блокировка
TIA-603
ETSI

80 дБ
84 дБ
Фон и шумы
40 дБ при 12,5 кГц;
43 дБ при 20 кГц;
45 дБ при 25 кГц
Номинальная выходная мощность звукового сигнала 0,5 Вт
Номинальное искажение звукового сигнала Не более 3%
Звуковая чувствительность От +1 до -3 дБ
Кондуктивное паразитное излучение Не более -57 дБм
Параметры окружающей среды
Рабочая температура от -30˚С до +55˚С
Температура хранения от -40˚С до +85˚С
Устойчивость к электростатическим разрядам
МЭК 61000-4-2 (уровень 4)
±8 кВ (контактный разряд)
±15 кВ (воздушный разряд)
Американский военный стандарт MIL-STD-810 C/D/E/F/G
Пыле- и влагозащита В соответствии со стандартом IP67
Влажность В соответствии со стандартом MIL-STD-810 C/D/E/F/G
Устойчивость к ударным нагрузкам и вибрации В соответствии со стандартом MIL-STD-810 C/D/E/F/G
GPS (PD785G)
Характеристики точности представлены для длительного отслеживания (процентильное значение 95 для более видимых 5 спутников при номинальной мощности сигнала -130 дБм)
Холодный пуск TTFF (время первого определения местоположения) Не более 1 минуты
Горячий пуск TTFF (время первого определения местоположения) Не более 10 секунд
Точность по горизонтали Не более 10 метров

Все характеристики проверены в соответствии с применимыми стандартами и могут быть изменены без предварительного уведомления по причине постоянного развития.




Аксессуары



HYTERA PD795 Ex

PD795-Ex






Описание

Взрывобезопасная цифровая портативная радиостанция

Компания Hytera понимает сложность работы специалистов в опасных условиях. В рамках создания инновационных взрывобезопасных средств связи компания Hytera разработала PD795 Ex, портативную радиостанцию стандарта DMR, соответствующую самым строгим в мире стандартам обеспечения безопасности.

Экологическая безопасность и высокая надежность

Радиостанция Hytera PD795 Ex разработана с учетом строгих требований европейского стандарта ATEX и северо-американских стандартов FM. Сертификация по системам ATEX, IECEx, последним версиям FM и CSA означает, что радиостанция способна безопасно работать в самых опасных условиях даже при наличии водорода и частиц пыли.

Инновационная антистатическая конструкция
В этой взрывобезопасной портативной радиостанции используется запатентованная компанией Hytera антистатическая конструкция и технология формовки из двух компонентов. Статический дисперсионный материал (синий) значительно уменьшает накопление статического заряда на поверхности, уменьшая тем самым вероятность статического разряда в устройстве. При этом износостойкий материал (черный) увеличивает прочность корпуса.

Инновационная технология герметизации кремнийорганической смолой

Технология герметизации кремнийорганической смолой помогает предотвратить контакт внутренних схем с воздухом, водой, попадание в них жидкости, пыли и опасного газа.

Запатентованный фиксатор аккумулятора

Для того чтобы отсоединить аккумулятор от радиостанции, замок и защелку нужно двигать по разным осям.


Особенности и функции

Технические особенности

Усовершенствованная электросхема и электромагнитное экранирование печатной платы
Для обеспечения такого высокого уровня безопасности в радиостанции Hytera PD795 Ex используется схема с оптимизированной конструкцией распределения линий, что сводит к минимуму возможность возникновения неисправностей в схеме. Все ключевые компоненты на печатной плате экранированы, а линии, компоненты, компоненты и экраны разнесены друг от друга таким образом, чтобы обеспечить наибольшую электромагнитную совместимость и защиту от внутренних помех.

Инновационная технология герметизации кремнийорганической смолой

Технология герметизации кремнийорганической смолой помогает предотвратить контакт внутренних схем с воздухом, водой, попадание в них жидкости, пыли и опасного газа. Процесс герметизации кремнийорганической смолой очень сложный и требует особой осторожности. Поэтому на каждую радиостанцию PD795 Ex на производственной линии уходит восемь часов.

Инновационная антистатическая конструкция

В этой взрывозащищенной портативной радиостанции используется запатентованная компанией Hytera антистатическая конструкция и технология формовки из двух компонентов. Статический дисперсионный материал (синий) значительно уменьшает накопление статического заряда на поверхности, уменьшая тем самым вероятность статического разряда в устройстве. При этом износостойкий материал (черный) увеличивает прочность корпуса.

Запатентованный фиксатор аккумулятора

Для того чтобы отсоединить аккумулятор от радиостанции, замок и защелку нужно двигать по разным осям. Такой механизм не позволяет аккумулятору выпасть в случае падения.

Сертификация

ATEX – это Директива ЕС, которой должны соответствовать все дуплексные радиостанции для работы во взрывоопасной среде. Она заменила собой классификацию Cenelec во всех странах-членах Европейского Союза и странах Европейской ассоциации свободной торговли.

IECEx – это путь к глобальной сертификации. Ее цель заключается в согласовании стандартов для свободного товарооборота путем установления общепринятых в мировом сообществе стандартов.

FM (FM Approvals LLC) является членом национально признанных испытательных лабораторий США, в задачи которого входит предоставление по всему миру услуг для обеспечения технической целостности и удовлетворенности клиентов.

Области применения

Химическая промышленность
Горючие газы, жидкости и твердые вещества, перерабатываемые в различных процессах химической промышленности, могут привести к возникновению взрывоопасных смесей.

Энергетические компании
Крупный уголь, который не взрывоопасен на воздухе, может в процессе транспортировки, шлифовки или сушки образовывать пыль, взрывоопасную при контакте с воздухом.

Горнодобывающая промышленность
Побочным продуктом добычи угля является газ. При добыче угля под землей собирается газ, который при несоблюдении техники безопасности может взорваться угольной шахте.

Тушение пожаров
При тушении пожаров, особенно в таких критических ситуациях, как разлив нефти или утечка природного газа, требуется электрооборудование с высокой степенью безопасности.

Фармацевтическая промышленность
При производстве фармацевтических препаратов в качестве растворителей часто используются спирты, а также компоненты и вспомогательные материалы, которые могут привести к взрыву пыли, например, лактоза.

Нефтеперерабатывающие заводы
Все используемые на нефтеперерабатывающих заводах углеводороды легко воспламеняются и в зависимости от температуры воспламенения могут взрываться даже при температуре окружающей среды. Территория вокруг нефтеперерабатывающих заводов, как правило, считается взрывоопасной средой.


Характеристики

Общие характеристики
Диапазон частот UHF1: 400-470 МГц, VHF: 136-174 МГц
Количество каналов 1024
Количество зон
64
(до 16 каналов в каждой)
Шаг сетки частот 12,5 кГц/ 20 кГц/ 25 кГц
Рабочее напряжение 7,4В (номинальное)
Аккумулятор 1800 мА/ч (Li-Ion)
Срок работы аккумулятора
(рабочий цикл 5-5-90, высокая мощность передачи) Li-Ion аккумулятор большой емкости 1800 мА/ч
Аналоговый: около 14,5 ч / 13 ч (GPS)
Цифровой: около 17 ч / 15 ч (GPS)
Стабильность частоты ±1.5ppm
Сопротивление антенны 50 Ом
Размеры (В×Ш×Г) (со стандартным аккумулятором, без антенны) 141 X 55 X 39 мм
Вес (со стандартным аккумулятором и антенной) 495 г
ЖК-экран 160 x 128 пикселей, 65536 цветов, 1,8 дюймов, 4 строки
Уровни взрывозащищенности: ATEX

                   II 2G Ex ib IIC T4
                   II 2D Ex ib IIIC T120℃ IP5X
                   I M2 Ex ib

Уровни взрывозащищенности: IECEx

                   Ex ib IIC T4
                   Ex ib IIIC T120℃ IP5X
                   Ex ib I

Уровни взрывозащищенности: FM/CSA

                   Class I, Zone 1 AEx/Ex ib IIC T4 Gb
                   Class II, III Div 1,
                   Group E, F, G T120℃
                   -20℃≤Ta≤50℃

Передатчик
Выходная мощность 1 Вт
Частотная модуляция
11K0F3E на 12,5 Гц
14K0F3E на 20 кГц
16K0F3E на 25 кГц
Цифровая модуляция 4FSK
12,5 кГц только для передачи данных: 7K60FXD
12,5 кГц для передачи данных и голоса: 7K60FXW
Кондуктивное излучение -36 дБм <1 ГГц -30 дБм >1 ГГц
Девиация частоты
±2,5 кГц при 12,5 кГц
±4,0 кГц при 20 кГц
±5,0 кГц при 25 кГц
ЧМ-фон и шум
40 дБ при 12,5 кГц
43 дБ при 20 кГц
45 дБ при 25 кГц
Мощность на соседнем канале
60 дБ при 12,5 кГц
70 дБ при 20/25 кГц
Звуковая чувствительность От +1 до -3 дБ
Искажение звука Не более 3%
Тип цифрового вокодера AMBE++ или SELP
Цифровой протокол ETSI-TS102 361-1, 2&3
Приемник
Чувствительность Аналоговая
0,3 мкВ (12 дБ SINAD)
0,22мкВ (стандарт) (12дБ SINAD)
0,4мкВ (20 дБ SINAD)
Цифровая 0,3мкВ/BER5%
Избирательность по соседнему каналу
 TIA-603
ETSI

60 дБ при 12,5 кГц / 70дБ при 20 & 25 кГц
60 дБ при 12,5 кГц / 70дБ при 20 & 25 кГц
Интермодуляционная избирательность
TIA-603
ETSI

70 дБ при 12,5/20/25 кГц
65 дБ при 12,5/20/25 кГц
Подавление побочных излучений
 TIA-603
ETSI

80 дБ при 12,5/20/25 кГц
84 дБ при 12,5/20/25 кГц
ЧМ-фон и шум
40 дБ при 12,5 кГц
43 дБ при 20 кГц
45 дБ при 25 кГц
Номинальная выходная мощность аудиосигнала 0,5 Вт
Номинальное искажение аудиосигнала Не более 3%
Звуковая чувствительность От +1 до -3 дБ
Кондуктивное паразитное излучение Не более -57 дБм
Условия окружающей среды
Рабочая температура -20℃ ~ +50℃
Температура хранения -40℃ ~ +85℃
Устойчивость к электростатическим разрядам
МЭК 61000-4-2 (уровень 4)
±8 кВ (контактный разряд)
±15 кВ (воздушный разряд)
Американский военный стандарт MIL-STD-810 C/D/E/F/G
Выле- и водозащита IP67 (без взрывозащиты)
Влажность MIL-STD-810 C/D/E/F/G
Устойчивость к ударным нагрузкам и вибрации MIL-STD-810 C/D/E/F/G
GPS*
Холодный пуск TTFF (время первого определения местоположения) Не более одной минуты
Горячий пуск TTFF (время первого определения местоположения) Не более 10 секунд
Точность по горизонтали Не более 10 метров

*Точное долгосрочное позиционирование (до 95% - отслеживание 5 спутниками с номинальной мощностью сигнала 130 дБм).

Все технические характеристики подтверждены испытаниями, выполненными в соответствии с применимыми стандартами, и могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием.




Аксессуары



HYTERA PD705/705G (UL913)

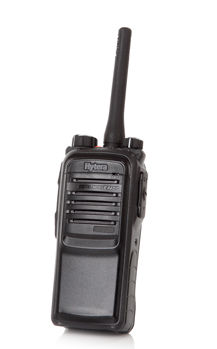

PD705








Описание

Цифровая радиостанция взрывобезопасная

Цифровая радиостанция PD705/PD705G (UL913) стандарта DMR предназначается для работы во взрывоопасных зонах, где использование обычных радиостанций может быть небезопасным. Hytera выпустила портативную радиостанцию PD705/PD705G (UL913) DMR взрывобезопасная, отличающуюся прочной эргономичной конструкцией, длительным сроком работы аккумулятора и наличием сертификатов системы UL913.


Особенности и функции

Особенности

Взрывобезопасное исполнение в соответствии с требованиями сертификации  UL913 и CSA
Радиостанция PD705/PD705G производства Hytera взрывобезопасная разработана в соответствии с требованиями  американского стандарта UL913 и канадского стандарта CSA и обеспечивает безопасность работы в самых опасных условиях окружающей среды.
Качество и надежность
Радиостанция PD705/PD705G разработана и изготовлена в строгом соответствии с требованиями стандартов защиты оборудования от различных внешних воздействий MIL-STD-810 C/D/E/F и IP67, что гарантирует превосходные эксплуатационные характеристики изделия даже в самых неблагоприятных условиях окружающей среды.
Поддержка режимов MPT и транкинга DMR
Новые функции можно использовать через обновление программного обеспечения, не покупая новых радиостанций. Кроме того, в существующих радиостанциях можно переключаться на режимы MPT и транкинговый режим DMR при помощи соответствующей лицензии, применяемой в таком же оборудовании.
Высокое качество звука и надежная связь на основе технологии DMR
При помощи новой цифровой технологии DMR радиостанция PD705/PD705G обеспечивает качественную связь даже в условиях сильного шума.
Простота в использовании
Большие кнопки PTT, регуляторы громкости, переключатели каналов и программируемые клавиши позволяют легко управлять радиостанцией даже в перчатках.
Увеличенная емкость литий-ионного аккумулятора, более длительный срок службы
Литий-ионный аккумулятор емкостью 2400 мА/ч, сертифицированный по системам UL913/CSA, обеспечивает бесперебойную работу устройства в течение 18 часов при рабочем цикле 5-5-90. Срок службы аккумулятора значительно увеличен за счет снижения количества циклов зарядки-разрядки.
Характеристики
Более высокая эффективность использования спектра, увеличение количества каналов
Использование технологии TDMA позволяет вдвое увеличивать количество каналов радиостанции при тех же ресурсах спектра и уйти от нехватки ресурсов спектра.
Два режима (аналоговый и цифровой)
Радиостанция PD705/PD705G может работать в аналоговом и цифровом режимах. Устройство совместимо с доминирующей аналоговой системой и позволяет плавно переключаться с аналогового режима на цифровой.
Псевдотранкинг с двумя слотами
Эта функция позволяет выделять свободный слот другому абоненту по требованию, что значительно повышает эффективность использования частоты и обеспечивает оперативную связь в чрезвычайных ситуациях.
Защищенная связь
Помимо основного шифрования, присущего цифровой технологии, в радиостанции PD705/PD705G предусмотрена функция расширенного шифрования (например, с использованием 40, 128, 256-разрядного алгоритма), а также возможность установки скремблера (заказывается отдельно).
Услуги передачи данных
Радиостанция PD705/PD705G поддерживает различные возможности передачи данных, такие как отправка персональных и групповых текстовых сообщений. Устройство также поддерживает возможность управления радиостанцией третьей стороной при помощи стороннего интерфейса прикладного программирования (GPS, услуги  регистрации радиостанций, управление соединениями и радиостанциями, телеметрия*, передача данных*) и телеметрического контроля радиостанции.
Различные типы аналоговых сигналов
Радиостанция PD705/PD705G поддерживает различные форматы аналоговых сигналов (HDC1200, DTMF, двухтональный и пятитональный), различные типы шумоподавления (CTCSS/CDCSS), что обеспечивает широкие возможности расширения аналоговых функций.
Различные услуги
Помимо обычных услуг связи для радиостанции PD705/PD705G предусмотрены расширенные функции передачи данных и такие опциональные функции, как передача текстовых сообщений, сканирование, передача аварийного сигнала, «Человек в беде» (опционально), автоматическая регистрация, высокоскоростная передача данных и «Одинокий работник».
Дополнительные функции
Радиостанция PD705/PD705G поддерживает различные дополнительные функции, такие как проверка радиостанции, удаленное прослушивание, оповещение о вызове, включение и выключение радиостанции.
Повышенная безопасность
Радиостанция PD705/PD705G компании Hytera оснащена специальной кнопкой аварийного вызова. В случае чрезвычайной ситуации при нажатии кнопки передается аварийный сигнал и инициируется голосовой вызов заданного сотрудника или группы. В радиостанции также доступны такие функции, как «Человек в беде», GPS и «Одинокий работник».

Характеристики





Общие характеристики
Диапазон частот
UHF1: 400-470 МГц;  UHF2: 450-520 МГц
UHF5: 806-941 МГц;   VHF: 136-174 МГц
Количество каналов 32
Количество зон
    1. (до 16 каналов в каждой)
Шаг сетки частот 12,5 / 20 / 25 кГц
Рабочее напряжение 7,4В (номинальное)
Аккумулятор 2400 мА/ч (Li-Ion)
Срок работы аккумулятора
(при рабочем цикле 5-5-90, высокой мощности передачи),
литий-ионный аккумулятор емкостью 2400 мА/ч
Аналоговый режим: UHF1: 16 ч 14,5 ч (G)
UHF2: 15,8 ч 14,4 ч (G)
UHF5 : 16,8 ч 15,2 ч (G)
VHF: 15,6 ч  14,2 ч (G)
Цифровой режим: UHF1: 21,2 ч  18,8 ч (G)
UHF2: 20,6 ч  18,3 ч (G)
UHF5: 21,3 ч   18,9 ч (G)
VHF: 20,6 ч 18,3 ч (G)
Стабильность частоты ±1.5 ppm
Сопротивление антенны 50 Ом
Размеры (В х Ш х Г)
(со стандартным аккумулятором, без антенны)
125 X 55 X 41 мм
Вес (со стандартным аккумулятором и антенной) 355 г
Передатчик
Выходная мощность
UHF1/UHF2 высокая мощность: 4 Вт
UHF1/UHF2 визкая мощность:1 Вт
UHF5 высокая мощность: 3 Вт (806-870 МГц),
2,5 Вт (896-941 МГц); U5 низкая мощность: 1 Вт
VHF высокая мощность: 5 Вт;
VHF низкая мощность: 1 Вт
Частотная модуляция
11K0F3E при 12,5 кГц
14K0F3E при 20 кГц
16K0F3E при 25 кГц
Цифровая модуляция 4FSK
12,5 кГц только данные: 7K60FXD
12,5 кГц данные и голос: 7K60FXW
Кондуктивное излучение
-36 дБм < 1 ГГц
-30 дБм > 1 ГГц
Ограничение модуляции
±2,5 кГц при 12,5 кГц;
±4,0 кГц при 20 кГц;
±5,0 кГц при 25 кГц
Фоны и шумы
40 дБ при 12,5 кГц;
43  дБ при 20 кГц;
45 дБ при 25 кГц
Мощность на соседнем канале
60 дБ при 12,5 кГц;
70 дБ при 20/25 кГц
Звуковая чувствительность от +1 до -3 дБ
Искажение звука Не более 3%
Тип цифрового вокодера AMBE++ или SELP
Цифровой протокол ETSI-TS102 361-1, -2,-3
Приемник
Чувствительность Аналоговая
0,3 мкВ (12 дБ SINAD)
0,22 мкВ (номинально) (12 дБ SINAD)
0,4 мкВ (20 дБ SINAD)
Цифровая 0,3 мкВ /BER5%
Избирательность по соседнему каналу
TIA-603
ETSI

60 дБ при 12,5 кГц / 70дБ при 20/25 кГц
60 дБ при 12,5 кГц / 70дБ при 20/25 кГц
Интермодуляционная избирательность
TIA-603
ETSI

70 дБ при 12,5/20/25 кГц
65 дБ при 12,5/20/25 кГц
Подавление побочных излучений
TIA-603
ETSI

70 дБ при 12,5/20/25 кГц
70 дБ при 12,5/20/25 кГц
Блокировка
TIA-603
ETSI

80 дБ
84 дБ
Фон и шумы
40 дБ при 12,5 кГц;
43 дБ при 20 кГц;
45 дБ при 25 кГц
Номинальная выходная мощность звукового сигнала 0,5 Вт
Номинальное искажение звукового сигнала Не более 3%
Звуковая чувствительность От +1 до -3 дБ
Кондуктивное паразитное излучение Не более -57 дБм
Параметры окружающей среды
Рабочая температура от -30˚С до +55˚С
Температура хранения от -40˚С до +85˚С
Устойчивость к электростатическим разрядам
МЭК 61000-4-2 (уровень 4)
±8 кВ (контактный разряд)
±15 кВ (воздушный разряд)
Американский военный стандарт MIL-STD-810 C/D/E/F/G
Пыле- и влагозащита В соответствии со стандартом IP67
Влажность В соответствии со стандартом MIL-STD-810 C/D/E/F/G
Устойчивость к ударным нагрузкам и вибрации В соответствии со стандартом MIL-STD-810 C/D/E/F/G
GPS (PD705G)
Характеристики точности представлены для длительного отслеживания (процентильное значение 95 для более видимых 5 спутников при номинальной мощности сигнала -130 дБм)
Холодный пуск TTFF (время первого определения местоположения) Не более 1 минуты
Горячий пуск TTFF (время первого определения местоположения) Не более 10 секунд
Точность по горизонтали Не более 10 метров

Все характеристики проверены в соответствии с применимыми стандартами и могут быть изменены без предварительного уведомления по причине постоянного развития.




Аксессуары

 Система

HYTERA DS-6310

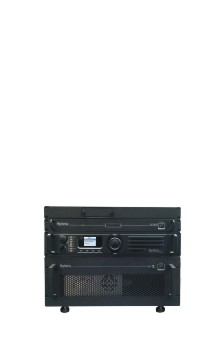

ds-6310-b






Описание

Система симулкаста по стандарту DMR Hytera (DS-6310) основана на стандарте цифровой мобильной радиосвязи (DMR) tier III и обладает такими особенностями, как одновременная передача, широкое покрытие и плавный переход между аналоговым и цифровым режимами. Система полностью соответствует требованиям пользователей, которым необходима простая в установке и эксплуатации надежная сеть связи с одной парой частот и охватом большой территории.


Особенности и функции

Архитектура

Система симулкаста по стандарту DMR от Hytera включает в себя центр коммутации сети мобильной связи (MSO), базовую станцию, систему диспетчерской связи, систему управления сетью (NMS), служебные терминалы и базовую сеть. Один центр коммутации сети мобильной связи поддерживает до 100 базовых станций или 200 несущих. Одна базовая станция симулкаста DMR может поддерживать до 2-х несущих.

Основные особенности
Высокая эффективность использования спектра
·Благодаря технологии симулкаста необходима только одна пара частот (одна для передачи и одна для приема) независимо от того, сколько базовых станций в сети.
·Технология TDMA (множественного доступа с разделением по времени) с двумя слотами DMR поддерживает 2 одновременных сеанса связи в одном канале радиосвязи 12,5 кГц.
Плавный роуминг и хэндовер
·В системе симулкаста радиостанция поддерживает роуминг и хэндовер между разными базовыми радиостанциями, обеспечивая бесперебойную связь во время хэндовера.
Динамичное голосование
·Система симулкаста обеспечивает отличные  характеристики связи в покрываемых участках, поэтому радиостанции в покрываемых участках всегда получают лучший речевой кадр посредством динамичного голосования.
·Центр коммутации сети мобильной связи, работая как центр голосования, анализирует каждый речевой кадр, полученного с базовой станции в реальном времени, выбирается лучший и передает его на радиостанцию.
Гибкое построение сети
·Архитектура на основе IP обеспечивает гибкое построение сети.
·Между базовыми станциями и центром коммутации сети мобильной связи можно использовать различные каналы передачи, такие как IP, E1, сверхвысокие частоты, беспроводной мост и т.д.
·Для обеспечения взаимодействия с другими системами, такими как система телефонной сети общего пользования и система транкинговой связи стандарта DMR, используются стандартный протокол инициирования сеанса и протокол передачи в реальном времени.
Самонастройка на аналоговый и цифровой режим
·Каналы базовой станции симулкаста поддерживают возможность работы в аналоговом и цифровом режимах и обеспечивают плавный переход с аналоговой сети на цифровую.
·Цифровой или аналоговый режим выбирается на основе входящих сигналов.
Интеллектуальная организация подсетей и их объединение
·В соответствии с требованиями к управлению систему симулкаста можно поделить на разные подсети по базовым станциям или по временному слоту блока обработки каналов в каждой базовой станции. Каждая подсеть может работать как независимая Система симулкаста.
·Разные подсети могут при необходимости временно объединяться для организации больших подсетей.
Выделенный канал GPS
·Для увеличения скорости передачи данных GPS в базовой станции симулкаста можно использовать выделенный канал GPS.
Многообразие услуг
·Голосовые услуги: индивидуальный вызов, групповой вызов, общий вызов, аварийный вызов, широковещательный вызов, вызов диспетчера, телефонный вызов и т.д.
·Услуги передачи данных: текстовые сообщения, статусные сообщения, сигнал о чрезвычайной ситуации, GPS-опрос, автоматическое определение местоположения транспортного средства и т.д.
·Усовершенствованные услуги: сквозное шифрование, поздний вход, скрытое прослушивание, запись голоса и т.д.
Долгосрочное удержание GPS
·В случае отказа GPS базовая станция удерживает сигнал в течение 48 часов при помощи внутреннего опорного сигнала синхронизации, что позволяет обеспечить нормальную работу услуг симулкаста.
Открытый интерфейс прикладного программирования
·Открытый интерфейс прикладного программирования разработан для дальнейшего развития таких услуг, как услуги диспетчерской связи, услуги управления сетью и услуги геоинформационной системы.
Система управления сетью (NMS)
Система управления сетью состоит из серверов и клиентов. Она предназначается для удаленного управления системой односторонней передачи.
·Различные возможности управления: управление конфигурацией системы, обработкой неисправностей, безопасностью, топологией и т.д.
·Поддержка простого протокола управления сетью.
·Структура «клиент/сервер» позволяет поддерживать многопользовательские операции.
·Использование интерфейса прикладного программирования для дальнейших разработок.

Система диспетчерской связи
Система диспетчерской связи предназначается для обеспечения эффективной связи, управления и профессиональной диспетчеризации в системе симулкаста DMR. Для системы симулкаста компания Hytera поставляет беспроводную и проводную систему диспетчерской связи.
·Автоматическое определение местоположения транспортного средства (AVL)
-Поддержка различных карт (карты Google или MapInfo).
-Отслеживание и отображение местоположения терминала в реальном времени.
-Воспроизведение данных отслеживания.
-Установка геозон.
·Голосовые услуги
Индивидуальный вызов, групповой вызов, широковещательный вызов, аварийный вызов и т.д.
·Услуги передачи данных
Текстовые сообщения, статусные сообщения, GPS-опрос, сигнал о чрезвычайной ситуации.
·Другие услуги
Выключение/включение, запись голоса, объединение подсетей, сквозное шифрование и т.д.
Терминалы для симулкаста DMR Hytera
Самая полная линейка терминалов для симулкаста по стандарту DMR. Портативные радиостанции серии PD5, PD6, PD7, X1e и X1p, мобильные радиостанции MD655, MD785, радиостанции PD795 Ex в искрозащищенном исполнении.

Характеристики

Общие характеристики
Диапазон частот VHF: 136–174 МГц; UHF3: 330–400 МГц; UHF1: 400–470 МГц
Соответствие стандартам  DMR Tier II
Количество базовых станций в MSO 100
Количество несущих в MSO 200
Количество подсетей  99
Количество несущих в базовой станции 1 или 2
Шаг сетки частот не менее 12,5 кГц
Дуплексный интервал VHF не менее 5,3 МГц ; UHF1/UHF3 не менее 10 МГц
Метод множественного доступа TDMA
Модуляция 4FSK (индекс: 0,27)
Скорость модуляции 9,6 кбит на несущую
Расход мощности при полной нагрузке Базовая станция с одной несущей - не более 200 Вт; базовая станция с двумя несущими - не более 400 Вт
Рабочая температура  от –30°С до +60°С
Температура хранения от –40°С до +85°С
Рабочая влажность от 5% до 95%
Размеры (ВхШхГ) Базовая станция с одной несущей: 355 х 425 х 482,6 мм; базовая станция с двумя несущими: 900 х 600 х 600 мм
Вес Базовая станция с одной несущей - не более 50 кг; базовая станция с двумя несущими - не более 110 кг
Передатчик
Мощность передачи от 1 до 50 Вт (регулируемая)
Допустимое отклонение выходной мощности Нормальное:  ± 1,5 дБ; предельное: от -3  до +2 дБ
Точность модуляции 5%
Разнос частот ±16 Гц
Подавление мощности соседнего канала не более 60 дБ (12,5 кГц)

Приемник

Статическая чувствительность -118 дБм при коэффициенте битовых ошибок 5%
Блокировка не менее 84 дБ
Подавление совмещенного канала от –12 до 0 дБ (12,5 кГц)
Избирательность по соседнему каналу  не менее 60 дБ (12,5 кГц)
Подавление эффекта интермодуляции  не менее 70 дБ
Паразитное излучение не более –57 дБм при 100 кГц

По причине постоянного развития технические характеристики могут быть изменены без предварительного уведомления.




Аксессуары



HYTERA DS-6210

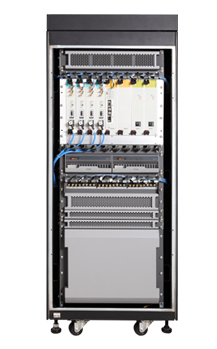

Hytera-DMR-Trunking-6210






Описание

Профессиональная транкинговая система Pro DMR Hytera

Профессиональная транкинговая радиосистема стандарта DMR производства Hytera разработана на базе открытого стандарта цифровой мобильной радиосвязи (DMR) Европейского института стандартизации в области связи.

Сверхвысокая надежность системы

Модульная конструкция и отказоустойчивость, реализованная на нескольких уровнях, повышают надежность и производительность системы.

Разнообразные услуги

Услуги управления мобильностью, услуги передачи данных, голосовые услуги, услуги обеспечения безопасности, дополнительные услуги, для дальнейших разработок представляются интерфейсы API, встроенная система командного управления и географическая информационная система для милиции могут использоваться для обеспечения общественной безопасности.

Гибкое построение сети

Архитектура на базе IP позволяет гибко формировать сеть. Система поддерживает разнообразные линии передачи (IP, E1 и пр.) и сетевые топологии.


Особенности и функции

Структура системы

Логически радиосистема Hytera состоит из базовых станций, служебного терминала, базовой коммуникационной сети и центра мобильной коммутации (MSO). Один центр мобильной коммутации обеспечивает до 100 сайтов и 800 несущих. Одна базовая станция обеспечивает до 16 несущих.

MSO подключаются через оборудование IP-передачи, формируя крупномасштабную сеть.

Ядром профессиональной транкинговой радиосистемы Hytera стандарта DMR является MSO, который состоит из целого ряда подсистем, расширяющих спектр функций станции. В число таких систем входят система управления сетью (NMS), диспетчерская система и цифровая система голосовой записи (DVRS).

Основные особенности системы

1. Сверхвысокая надежность системы

·Модульная конструкция и отказоустойчивость, реализованная на нескольких уровнях, повышают надежность и производительность системы.
·MSO поддерживает механизмы локального и географического резервирования. При отказе одного центра его функции сразу же принимает на себя другой.
·Основные аппаратные компоненты системы резервируются, например: блок управления базовой станцией, главный канал управления транкинговой связью и блок питания.

2. Разнообразные услуги

·Услуги управления мобильностью: регистрация/снятие с регистрации, передача управления/роуминг и пр.
·Услуги передачи данных: текстовые сообщения, опрос GPS, пакетная передача данных*, сообщения о состоянии, аварийная сигнализация и пр.
·Дополнительные услуги: позднее подключение, контроль окружающей обстановки, мониторинг вызовов между другими абонентами, прерывание/обход, динамическое назначение номеров групп, голосовая запись, удаленный мониторинг, подключение дополнительных абонентов с текущему вызову*, сверхгрупповой вызов, передача данных и обновление через эфир, услуга голосования, групповое исправление и пр.
·Услуги обеспечения безопасности: проверка серийного номера оборудования, дистанционное отключение/включение радиостанции, комплексное шифрование и пр.
·Голосовые услуги: индивидуальные, групповые, аварийные, циркулярные вызовы, вызов всех радиостанций, диспетчерский вызов, вызов ТфОП, вызов MPT, обычный вызов DMR, аналоговый обычный вызов, дуплексный индивидуальный вызов для мобильной радиосвязи и пр.
·Встроенная система командного управления и географическая информационная система для милиции могут использоваться для обеспечения общественной безопасности.
·Для дальнейших разработок представляются такие интерфейсы API, как адаптированная диспетчерская система, система биллинга и пр.

3. Гибкое построение сети

·Архитектура на базе IP позволяет гибко формировать сеть.
·Система поддерживает разнообразные линии передачи (IP, E1 и пр.) и сетевые топологии.

4. Широкие возможности диспетчерской связи

·Структура «клиент/сервер» позволяет формировать сеть и расширять ее.
·Технология сенсорного экрана.
·Визуальная диспетчерская система GPS.
·Дружественный рабочий интерфейс и разнообразные функции.

5. Увеличение покрытия

·Полная совместимость с технологией DMR уровня 3, которая изначально обеспечивает большее покрытие по сравнению с другими технологиями.
·Радиочастотный модуль 50 Вт.
·Инновационная технология тройного разнесенного приема с услением 3 - 5 дБ.

*Функция будет поддерживаться в последующих версиях системы.

Базовая станция

1. Обзор

Благодаря новейшим технологиям и разнообразным функциям, базовая станция профессиональной транкинговой связи Hytera стандарта DMR предлагает новые возможности связи с абсолютной надежностью и масштабируемостью.

2. Компоненты базовой станции

·Канальный блок (CHU)
·Блок управления базовой станцией (BSCU)
·Блок питания (PSU)
·Вентиляторы (FAN)
·Девайдер (DIU)
·Маршрутизатор
·Комбайнер (COM)

3. Преимущества

·Инновационный дизайн
-Кассетная конструкция упрощает техобслуживание и улучшает охлаждение.
-Модульная конструкция позволяет адаптировать систему под индивидуальные требования каждого пользователя.
-Технология тройного разнесения повышает динамическую чувствительность приемника.
-Порт ввода-вывода аварийных сигналов.
·Высокая надежность
-Модульная конструкция и отказоустойчивость значительно повышают надежность и производительность.
-Для таких ключевых устройств, как блок управления базовой станцией («горячее резервирование»), канальный блок транкинговой связи, блок питания, линии связи и пр., обеспечивается резервирование.

Система управления сетью (NMS)

1. Обзор

Система управления сетью состоит из серверов и клиентов и выполняет такие функции, как управление, мониторинг, эксплуатация и техобслуживание системы.

2. Основные особенности

·Обеспечивается полный спектр таких функций управления, как управление пользователями, конфигурацией, устранением неисправностей, обеспечением безопасности, топологией и статистика производительности.
·Поддерживается удаленное обновление и функция обновления через эфир (OTAP).
·Поддержка протокола SNMP упрощает интеграцию в разные системы управления, а структура «клиент-сервер» позволяет множеству пользователей одновременно работать в сложных и крупных сетях.

Диспетчерская система

1. Обзор

Диспетчерская система состоит из таких модулей, как диспетчерский сервер, диспетчерские клиенты. Будучи частью профессиональной транкинговой радиосистемы DMR Hytera, диспетчерская система обеспечивает такие основные услуги голосовой связи, как индивидуальные и групповые вызовы. Используя цифровую транкинговую связь с максимальной эффективностью и сочетая услуги передачи данных (SMS, статусные сообщения и данные GPS) с голосовой диспетчерской связью, система обеспечивает расширенные возможности профессиональной диспетчерской связи для таких отраслей, как обеспечение общественной безопасности, общественные коммунальные службы, предприятия и деловой сектор.

2. Основные особенности

·Голосовые вызовы
-Система поддерживает разнообразные услуги голосовой связи, в том числе индивидуальные, групповые, циркулярные вызовы, вызовы ТфОП, вызовы УАТС и вызовы всех радиостанций.
-Поддерживаются позднее подключение к групповому вызову и экстренные вызовы.
-В подробной истории вызовов записываются вызывающие и вызываемые стороны.
-Обеспечивается разнообразная звуковая и световая индикация.
·Текстовые сообщения
Поддерживаются предустановленные текстовые сообщения, сообщения о состоянии, групповая передача текстовых сообщений, шаблоны и экстренные сообщения.
·Внешние вызовы
Поддерживаются вызовы между диспетчерами.
·Дополнительные функции
Поддерживается функция динамического назначения номеров групп (DGNA), автоматическая голосовая запись, мониторинг, автоматическое определение местоположения транспортных средств и пр.
·Система поддерживает такие внешние инструменты, как сенсорный экран, понимающие более одного касания, ножной PTT и микрофон с кнопкой PTT («Нажми и говори»).
·Автоматическое определение местоположения транспортного средства (AVL)
-Загрузка и отображение карты ГИС.
-Отслеживание и отображение местоположения на терминале.
-Воспроизведение.
-Геозона.

Цифровая система голосовой записи

1. Обзор

Цифровая система голосовой записи DVRS разработана для профессиональной транкинговой радиосистемы Hytera DMR и представляет собой программное обеспечение для записи голоса, работающее по IP-сети. Она обладает колоссальными возможностями записи и позволяет записывать как передачу голоса, так и обмен SMS в целой сети без пропусков и с высоким качеством голоса в аудиофайлах. Управление доступом к записи осуществляется при помощи лицензии, что обеспечивает высокую степень безопасности голосовой записи, а архитектура «браузер-сервер» (B/S) позволяет запрашивать и воспроизводить аудиофайлы в любое время и в любом месте.

2. Основные особенности

·Голосовая запись по всей цифровой IP-сети.
·Архитектура «браузер-сервер».
·Горячее резервирование повышает стабильность, обеспечивает круглосуточную запись голоса и обмена SMS.
·Управление доступом осуществляется на базе лицензий, обеспечивая высокую степень безопасности.
·Анализ статистики данных записи голоса и SMS.
·Воспроизведение и загрузка файлов по Интернет.
·Гибкая настройка объекта голосовой записи.

Транкинговые терминалы DMR

1. Самая полная номенклатура терминалов транкинговой радиосвязи стандарта DMR. Переносные радиостанции PD705, PD785, X1e и X1p, мобильные радиостанции MD785, взрывобезопасные радиостанции PD795 Ex.

2. Самый маленький в мире, но при этом полнофункциональный переносной терминал DMR-X1e и X1p.

Первая в мире дуплексная транкинговая мобильная радиостанция DMR - MD785.

3. Терминал DMR с поддержкой четырех режимов, стандартного аналогового режима, стандартного режима DMR, режима транкинговой связи MPT и DMR.

4. Все терминалы поддерживают обновление программного обеспечения с режима традиционной связи до режима транкинговой связи.

5. Все переносные термины поддерживают степень защиты IP67, все радиостанции имеют встроенную функцию GPS и поддерживают стандарт MIL-STD-810C/D/E/F/G.

Характеристики

Общие характеристики
Рабочая частота VHF: 136-174 МГц/ U3: 350-400 МГц/ U1: 400-470 МГц/ U2: 450-520 МГц/ U5: 806-941 МГц
Разнос несущих частот Комбайнер на объемных резонаторах: не менее 250 кГц. Широкополосный комбайнер: не менее 25 кГц (только для базовых станций менее чем с 4 несущими)
Множественный доступ FDMA/TDMA
Дуплексный интервал 5.3МГц (VHF)/10МГц (U1, U3)/45МГц 39МГц (U5)
Модуляция 4FSK (индекс 0,27)
Скорость передачи 9,6 кбит/с
Энергопотребление при полной нагрузке 4 несущих: не более 1000 Вт, 8 несущих: не более 2000 Вт
Рабочая температура От -30 до +60℃
Температура хранения От -40 до +85℃
Размеры (Ш×Г×В) Без роликов: 600×600×1430 мм, с роликами: 600×600×1520 мм (4 несущих (29U))
Без роликов: 600×700×2000 мм, с роликами: 600×700×2090 мм (8 несущих (42U))
Вес (в полной комплектации) 4 несущих: 220 кг, 8 несущих: 350 кг
Количество MSO (центр мобильной коммутации) 16
Количество базовых станций 100
Макс.количество несущих отдельных станций 16
Абонентская емкость 322000
Количество групповых вызовов 70000
Количество терминалов диспетчерской связи 128
Терминал управления сетью 32
Число вызовов на шлюз ТфОП 60
Число вызовов на шлюз MPT 16
Продолжительность установления группового вызова (мс) Не более 360 на один MSO
Приемник
Статическая чувствительность Не более -118 дБм при BER5% (без разнесения), не более -122 дБм при BER5% (с разнесением), не более -116 дБм при BER1%
Динамическая чувствительность (без разнесения, с затуханием 8 км/ч и 100 км/ч) -108 дБм при BER5% (без разнесения); -112 дБм при BER5% (с разнесением)
Путь приема 3 пути приема на один CHU позволяет базовой станции принимать сигнал от 3-х антенн
Уровень входного приемного сигнала От 122 до -7 дБм
Блокировка Не менее 84 дБ
Подавление помех от общего канала Не менее -12 дБ
Избирательность по соседнему каналу Норма: 60 дБ, предел: 50 дБ
Устранение интермодуляционных искажений Не менее 70 дБ
Паразитное излучение Не более -57 дБм при 100 кГц при 9,00–1,00 ГГц, не более -47 дБм при 1,0 МГц при 1,00–12,75 ГГц
Передатчик
Мощность передатчика  VHF, U1, U2, U3: Не более 50 Вт на несущую частоту; U5: Не более 35 Вт на несущую частоту
Допустимые колебания выходной мощности Норма: ±1,5 дБ, предел: от -3 до +2 дБ
Полоса пропускания Не более 8,5 кГц при 3 дБ
Точность модуляции Норма: не более 5,0%, предел: не более 10,0%
Сдвиг частоты Норма: ±1,50 кГц, предел: ±2,50 кГц
Интермодуляционное затухание Норма: 60 дБ, предел: 50 дБ
Подавление мощности соседнего канала (ACPR) Не менее 60 дБ (12,5 кГц)
Переходной процесс ACPR ±12,5 кГц: не менее 50 дБ (только для устройств на базе технологии TDMA)
Паразитное излучение Не более -36 дБм при 100 кГц при 9,00–1,00 ГГц, не более -30 дБм при 1,0 МГц при 1,00–12,75 ГГц
Надежность
Среднее время наработки системы на отказ (MTBF) 100 000 часов
Среднее время восстановления работоспособности (MTTR) 30 минут


По причине постоянного развития все характеристики могут быть изменены без предварительного уведомления.




Аксессуары



HYTERA DS-6211

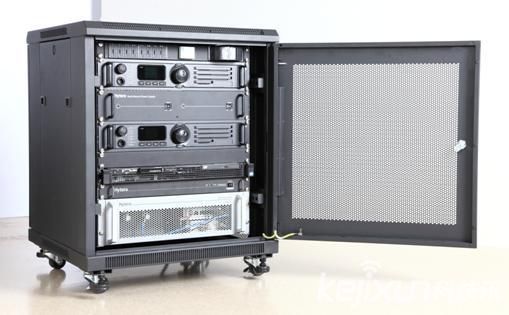

6211






Описание

Транкинговая система Lite DMR Hytera

Транкинговая система Lite DMR от Hytera представляет собой цифровую систему транкинговой связи на базе открытого стандарта ETSI, предназначенную для таких отраслей, как транспорт, энергетика, коммунальное хозяйство, коммерческая отрасли и т.д. Благодаря высоко интегрированной конструкции система отличается простотой установки, удобством в перевозке и компактным дизайном.

Особенности и функции

Основные особенности системы

Соответствие открытому стандарту

·Транкинговая система Lite DMR основана на стандарте DMR уровня Тier III, который был определен ETSI в 2005 году.
·Выделенный канал управления в системе DMR обеспечивает различные полезные функции.

Интегрированная РЧ-система

·Интегрированная РЧ-система с 2-мя несущими помогает значительно сэкономить место в базовой станции и затраты на делитель, сумматор и дуплексер.

IP-архитектура

·Для обеспечения возможности гибкого создания сети и расширения системы все устройства имеют IP-архитектуру.

Открытый интерфейс программирования приложений

·Интерфейс API позволяет проводить дальнейшие разработки с учетом требований заказчика и интегрировать такие приложения, как биллинговая система, шлюз электронной почты и т.д.

Децентрализованная структура

·Децентрализованную структуру можно использовать для создания экономически выгодной и гибкой сети из 1–5 базовых станций

Плавный переход

·Приемопередатчик системы Lite поддерживает плавный переход с обычного режима на транкинговый. Многообразие режимов позволяет предлагать заказчикам различные варианты на выбор и поддерживать инвестиции

Разнообразные услуги

·Голосовые услуги, услуги передачи данных, установление приоритета, поздний вход, обратный вызов, запись, вызов ТфОП, проверка серийного номера устройства, аутентификация, сквозное шифрование, экстренное отключение, GPS, аварийная сигнализация и пр.

Взаимодействие с другими системами

Взаимодействие транкинговой системы DMR с другими системами осуществляется с помощью разных шлюзов, таких как шлюз ТфОП, шлюз аналоговой конвенциональной связи, шлюз MPT, DMR и т.д.

Ключевые компоненты RD985S

Конструкция стойки

·Стандартная 19-дюймовая стойка отличается простотой в монтаже и техобслуживании.

Несколько режимов работы

·Ретранслятор RD985S поддерживает несколько режимов работы, таких как режим конвенциональной связи DMR, режим MPT, транкинговый режим DMR, аналоговый и цифровой режимы одновременной передачи.

Диспетчерская система

Диспетчерская станция осуществляет управление связью в системе, включая индивидуальные вызовы, групповые вызовы, короткие сообщения и такие дополнительные функции, расширяющие возможности пользователя, как экстренные вызовы, установка приоритета вызовов, состояние вызовов, запись голоса и журнал сообщений.
Диспетчерская станция предоставляет функцию автоматического определения местоположения транспортного средства по онлайновой/оффлайновой цифровой карте в отслеживающих радиостанциях.
Клиент диспетчерской станции может иметь по выбору заказчика стандартный или сенсорный экран.

Система управления сетью

Различные возможности управления: Управление пользователями, настройками, отчеты об аварийных сигналах, управление полномочиями и статистика производительности.
Удаленное обновление программного обеспечения.
Простой протокол управления сетью SNMP.
Структура «клиент/сервер» позволяет поддерживать многопользовательский режим работы в сложных и крупных сетях.
Программирование параметров радиостанции через эфир (ОTAP).

Терминалы транкинговой связи DMR

Самая полная линейка терминалов транкинговой связи DMR. Портативные радиостанции PD705, PD785, X1e и X1p, возимые радиостанции MD785, искробезопасные радиостанции PD795 Ex. Самые маленькие в мире портативные радиостанции транкинговой связи DMR - X1e и X1p. Первая в мире взрывобезопасная радиостанция транкинговой связи DMR - PD795 Ex.
Терминалы транкинговой связи DMR с четырьмя режимами работы: аналоговый конвенциональный, конвенциональный режим DMR, транкинговый режим MPT и транкинговый режим DMR.
Терминалы транкинговой связи поддерживают переход с обычного режима на транкинговый путем обновления программного обеспечения.
Все терминалы транкинговой связи поддерживают встроенную систему GPS и соответствуют стандарту MIL-STD-810C/D/E/F/G. Портативные радиостанции соответствуют требованиям стандарта IP67, а мобильные радиостанции - требованиям стандарта IP54.


Характеристики

Общие характеристики
Диапазон частот UHF: 400-470 МГц, VHF: 136-174 МГц
Потребляемая мощность при полной нагрузке 2 несущих - не более 600 Вт, 4 несущих - не более 1200 Вт
Рабочая температура Нормальная температура от +15°С до +35°С, предельная температура от -30°С до +60°С
Температура хранения От -40°С до 85°С
Размеры (ШxГxВ) 2 несущих - 600X600X675 мм (шкаф 13U), 4 несущих - 600X600X1750 мм (шкаф 37U)
Влажность Нормальная от 20% до 75%, предельная от 5% до 95%
Приемник
Статическая чувствительность -118 дБм при BER не более 5 %
Максимальный уровень на входе  -10 дБм (BER не более 0,01 %)
Блокировка Не менее 84 дБ при ±1M/2M/5M/10 МГц
Подавление соседнего канала Не менее -12 дБ
Избирательность по соседнему каналу Не менее 60 дБ
Интермодуляционная избирательность Не менее 70 дБ
Побочное излучение Не более -57 дБм при 100 кГц при 9,00-1,00 ГГц, не более 47 дБм при 1,0 МГц при 1,00-12,75 ГГц
Передатчик
Мощность CHU – не более 50 Вт, разъем антенны – не более 14 Вт
Диапазон регулирования мощности  От 5 до 50 Вт
Занятая полоса частот Не более 8,5 кГц при 99% мощности передатчика
Точность модуляции Не более 5,0 %
Девиация частоты ±200 Гц
Ослабление интермодуляционной избирательности Не более -70 дБ
Ослабление мощности по соседнему каналу В нормальных условиях не менее 60 дБ при 12,5 кГц, в предельных условиях не менее 50 дБ при 12,5 кГц
Побочное излучение 9К - 1 ГГц: не более -36 дБм при передаче, 1Г-4 ГГц:  не более -30 дБм при передаче
Надежность
Среднее время наработки на отказ 100 000 часов
Среднее время до ремонта  30 минут


Все характеристики прошли испытания в соответствии с применимыми стандартами и по причине постоянного развития могут быть изменены без предварительного уведомления.




Аксессуары



Программное обеспечение

Диспетчерская система

xsq dell






Описание

Будучи частью профессиональной транкинговой радиосистемы DMR Hytera, диспетчерская система обеспечивает такие основные услуги голосовой связи, как индивидуальные и групповые вызовы. Используя цифровую транкинговую связь с максимальной эффективностью и сочетая услуги передачи данных с голосовой диспетчерской связью, система обеспечивает расширенные возможности профессиональной диспетчерской связи для таких отраслей, как обеспечение общественной безопасности, предприятия и деловой сектор.


Особенности и функции

Голосовые вызовы

-Система поддерживает разнообразные услуги голосовой связи, в том числе индивидуальные, групповые, циркулярные вызовы, вызовы ТфОП, вызовы УАТС и вызовы всех радиостанций.
-Поддерживаются позднее подключение к групповому вызову и экстренные вызовы.
-В подробной истории вызовов записываются вызывающие и вызываемые стороны.
-Обеспечивается разнообразная звуковая и световая индикация.

Текстовые сообщения

Поддерживаются предустановленные текстовые сообщения, сообщения о состоянии, групповая передача текстовых сообщений, шаблоны и экстренные сообщения.

Внешние вызовы

Поддерживаются вызовы между диспетчерами.

Дополнительные функции

Поддерживается функция динамического назначения номеров групп (DGNA), автоматическая голосовая запись, мониторинг, автоматическое определение местоположения транспортных средств и пр.

Система поддерживает такие внешние инструменты, как сенсорный экран, понимающие более одного касания, ножной PTT и микрофон с кнопкой PTT («Нажми и говори»).

Автоматическое определение местоположения транспортного средства (AVL)

-Загрузка и отображение карты ГИС.
-Отслеживание и отображение местоположения на терминале.
-Воспроизведение.
-Геозона.

Шифрование

Поддерживается комплексное шифрование.

Приемники и передатчики УВЧ-диапазона корпорации Atmel

Беспроводная связь становится необходимостью для современных встраиваемых приложений, например, для связи с датчиком, к которому невозможно протянуть провода. В настоящее время существует множество различных решений для организации беспроводной связи, например, стандарты 802.11b или Bluetooth для высокоскоростного обмена данными. Для систем, не требующих такой сложности и высоких скоростей, используются другие решения. Особенности низкоскоростных приемников и передатчиков корпорации Atmel Corp. для высокочастотного диапазона расматриваются в данной статье.

Приемники и передатчики

Корпорация Atmel предлагает ряд приемников и передатчиков, работающих в паре на частотах 300–928 МГц. Большую часть этой продукции составляют устройства бывшей компании Temic (в названии первая буква «T»). Все приемники и передатчики Atmel используют узкополосную передачу на одном канале, позволяющую снизить влияние паразитных сигналов. Благодаря узкополосному фильтру промежуточной частоты (ПЧ) с крутым срезом и высокостабильному генератору удается достигнуть избирательности 60 дБ по соседнему каналу. Эти приемники и передатчики применяются в приложениях с низкой скоростью передачи данных (до 32 кбод), таких, как измерение температуры, давления, в датчиках движения, телеметрии, разнообразных счетчиках, бесконтактных ключах, системах сигнализации и безопасности, радиомодемах и т. д. Дальность связи — до 100 м. Используются: передача сигнала с амплитудным и частотным манипулированием, с манчестерским и двухфазным кодированием сигнала, ШИМ-протоколы.

Передатчики

Передатчики работают на частотах 300–928 МГц с различной выходной мощностью, со встроенным или внешним микроконтроллером (МК) (см. табл. 1).

Таблица 1. Передатчики фирмы Atmel

НаименованиеВстроенный МКЧастота передачи, МГцТок потребления/
sleep
Скорость передачи данных, кбодНапря-жение питания, ВВыходная мощность, дБмКорпусТемпера-турный диапазон, °C
U2741B300–45010 мА/350 нА202,2–5,53SSO16–20...+70,
–40...+85
U2745B-310–44010 мА/2 мкА202–43SSO16–40...+85
T5750-868–9288,5 мА/350 нА322–45,5SO8–40...+85
T5753-310–3309 мА/350 нА322–48TSSOP8L–40...+85/+125
T5754-429–4399 мА/350 нА322–47,5TSSOP8L–40...+85/+125
AT86RF401AVR 8-разрядн.,
2K Flash,
128 байт EEPROM,
128 байт SRAM, ISP
264–45623 мА/100 нА102–56TSSOP20–40…+85
ATAx862-3MARC 4-разрядн.
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
310–3309,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-4MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
429–4399,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-8MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
868–9289,5 мА/1 мкА322–410SSO24–40…+125

В качестве внешнего МК фирма Atmel предлагает использовать, например, 4-разрядные МК серии MARC, имеющие низкий ток потребления. В передатчик AT86RF401 встроен 8-разрядный МК AVR. Анонсирована также новая серия передатчиков ATAх862 на базе 4-разрядного МК T44C862 семейства MARC.

Передатчик T5750

Для частот 868–870 МГц и 902–928 МГц Atmel предлагает передатчик T5750, работающий в паре с приемниками T5760/61 (рис. 1). Передатчик и приемники содержат генератор, управляемый напряжением (ГУН), и предварительный делитель частоты.

Благодаря узкой полосе частот приемник имеет высокую чувствительность и хорошее соотношение сигнал-шум.

В передатчик T5750 входят блок фазовой автоподстройки частоты (ФАПЧ), усилитель мощности и кварцевый генератор. В режиме передачи ток потребления составляет 8,5 мА. При отсутствии передачи подачей на выводы ENABLE (вход разрешения) и PA_ENABLE (вход разрешения усилителя мощности PA) (см. рис. 2) сигнала низкого уровня осуществляется переключение микросхемы в режим sleep, ток потребления при этом снижается до 0,35 мкА. Таким образом, литиевый элемент, обычно служащий источником питания в автономных системах, может служить много лет и позволяет использовать такие передатчики, например, в шинах автомобилей для мониторинга давления.

Передатчик имеет тактовый выход для синхронизации работы внешнего микроконтроллера, который используется для кодирования сигналов. T5750 поддерживает амплитудное и частотное манипулирование, имеет одиночный вывод с открытым коллектором для подключения внешней петлевой или l/4 антенны.

Амплитудная и частотная манипуляции

Если на вывод ENABLE передатчика подан высокий уровень, выводы PLL (ФАПЧ) и CLK активизируются. Сигнал тактирования с вывода CLK подается на МК. Подачей соответствующего сигнала на вывод PA_ENABLE осуществляется включение и выключение усилителя мощности PA, то есть реализуется амплитудная манипуляция (АМн) на частоте f1 или манипуляции включение-выключение (OOK, On-Off-Keying) (рис. 3). Для стабилизации кварцевому генератору и ФАПЧ требуется обычно около 1 мс после подачи сигнала высокого уровня на вывод ENABLE, поэтому вывод PA_ENABLE следует удерживать на низком уровне более 1 мс после подачи сигнала ENABLE.

T5750 содержит полностью интегрированную ФАПЧ, из внешних компонентов необходим только внешний резонатор 13,567187 МГц для передачи данных на частоте 868,3 МГц, или 14,296875 МГц — для частоты 915 МГц (см. рис. 3). Конденсатор С3 — разделительный конденсатор по питанию. Постоянное напряжение на выход с открытым коллектором подается через дроссель L1.

Для АМн конденсатор С2 не требуется, для частотной манипуляции (ЧМн) требуются оба конденсатора С1 и С2. После стабилизации кварцевого генератора и ФАПЧ на вывод PA_ENABLE подается высокий уровень для включения усилителя мощности PA (рис. 4).

Передатчик готов для частотной манипуляции. Изменение частоты достигается подключением и отключением конденсатора С2 параллельно нагрузочному конденсатору С1 путем подачи на управляющий вывод МК низкого уровня или переключением его в высокоимпедансное состояние, изменяя таким образом частоту на выходе антенны с f1 на f2 и обратно.

Для уменьшения энергопотребления после окончания передачи на вывод PA_ENABLE должен быть подан сигнал низкого уровня.

Сигнал CLK отключается после подачи на вывод ENABLE сигнала низкого уровня.

Усилитель мощности имеет выход с открытым коллектором, обеспечивающий импульсный ток, практически не зависящий от импеданса нагрузки. Таким образом, уровень выходной мощности определяется импедансом подключаемой нагрузки, и для получения максимальной выходной мощности (5,5 дБм) импеданс антенны должен быть согласован с выводом передатчика.

Для приложений с небольшой дальностью связи рекомендуется использовать печатную петлевую антенну. Основное требование, которому должны соответствовать такие антенны, — это способность возбуждать сильные токи для создания электромагнитного поля.

Выходная мощность антенны определяется значением ее сопротивления излучения: Rrad = 31 кОм (A/l2)2, где А — внутренняя площадь петлевой антенны, l — длина волны передаваемого сигнала. Мощность излучения антенны Prad = Rrad х ILoop2.

Расстояние передачи зависит также от корпуса передатчика, ориентации антенны, конфигурации пространства, в котором происходит передача (открытое, замкнутое), а также типа антенны (печатная, проводная). Например, при выходной мощности передатчика около 3 дБм (U2741B) печатной антенне на плате передатчика и проводной антенне на плате приемника передача может осуществляться в открытом пространстве до 100 м. В других условиях может быть удобнее использовать T5743 или T5754, имеющих большую выходную мощность 8,0 и 7,5 дБм, соответственно.

Передатчик AT86RF401

AT86RF401 представляет собой интеллектуальный миниатюрный передатчик с высокой степенью интеграции на базе 8-разрядного RISC-микроконтроллера AVR. Для организации законченной радиосистемы с манипуляцией включение-выключение (OOK) необходим только кварцевый резонатор, литиевый элемент, три конденсатора, дроссель и петлевая антенна (рис. 5).

AT86RF401 может быть переключен в режим sleep, ток потребления в этом режиме составляет 0,5 мкА.

AT86RF401 имеет программируемый регистр детектора снижения напряжения батареи.

При поступлении сигнала на любую линию ввода-вывода микросхема переходит в режим передачи, при этом происходит активизация цепи генератора синхросигналов для микроконтроллера AVR. Несущая радиосигнала синтезируется с помощью ГУН. Оптимальная настройка ГУН поддерживается с помощью допусков на элементы схемы через использование программно управляемой матрицы на переключаемых конденсаторах.

Внутрисхемно программируемые энергонезависимая память программ (2 кбайт), выполненная по технологии Flash, и память данных (128 байт), выполненная по технологии EEPROM, позволяют осуществлять разработку за короткое время. Имеется также внутреннее статическое ОЗУ объемом 128 байт (SRAM).

Как и во всех микроконтроллерах AVR, короткая команда выполняется за один машинный цикл, который составляет один период тактовой частоты 1,25 МГц. Система команд насчитывает 114 различных инструкций. Для реализации функций передатчика и некоторых дополнительных функций встроенный МК AT86RF401 имеет отличные от стандартных AVR регистры ввода-вывода (таблица 2).

Таблица 2. Регистры ввода-вывода AT86RF401

Адрес (Hex)Наименование регистраФункции
$3FSREGStatus Register
$3ESPHStack Pointer High Register (program to 0.00)
$3DSPLStack Pointer Low Register
$35BL_CONFIGBattery Low Configuration Register
$34B_DETButton Detect Register
$33AVR_CONFIGAVR Configuration Register
$32IO_DATINI/O DATA IN Register
$31IO_DATOUTI/O DATA OUT Register
$30IO_ENABI/O Enable Register
$22WDTCRWatchdog Timer Control Register
$21BTCRBit Timer Control Register
$20BTCNTBit Timer Count Register
$1EDEEARData EEPROM Address Register
$1DDEEDRData EEPROM Data Register
$1CDEECRData EEPROM Control Register
$17LOCKDET2Lock Detector Configuration Register 2
$16VCOTUNEVCO Tuning Register
$14PWR_ATTENPower Attenuation Control Register
$12TX_CNTLTransmitter Control Register
$10LOCKDET1Lock Detector Configuration Register 1

Встроенный таймер микроконтроллера AVR с работой по прерываниям упрощает применение ШИМ или манчестерского кодирования для модуляции несущей. Радиосигнал передается на настроенную петлевую антенну, которая может быть реализована медным проводником на печатной плате.

Усилитель мощности генерирует дифференциальный сигнал, который передается с выхода ФАПЧ на внешнюю антенну. Выходная мощность передатчика может изменяться программно в пределах 36 дБ с шагом 1 дБ путем конфигурирования усилителя мощности.

Генератор с подкачкой (номинальное значение 1,2 В) обеспечивает работу в широком диапазоне питающих напряжений.

В устройстве имеются встроенные аппаратные функции brown-out protection и контроля уровня напряжения батареи. Цепь brown-out protection определяет, когда напряжение питания опускается ниже минимального значения, обеспечивающего нормальную работу (обычно 1,8 В). При значении напряжения питания ниже указанного происходит аппаратный сброс микроконтроллера. Пороговое напряжение, при котором индицируется разряд батареи, задается программно.

Источником прерывания в AT86RF401 могут быть события «регистр данных пуст» и «передача данных окончена». Таймер также поддерживает режим, при котором вместо прерывания используется опрос, позволяющий получить большую скорость передачи.

Этот таймер также может быть использован для декодирования сигнала, полученного внешним приемником.

AT86RF401 имеет несколько источников сброса: Power-on Reset — по включению питания, внешний сброс, сброс от сторожевого таймера, Brown-out Reset — при снижении напряжения батареи ниже установленного, Button Reset (программный сброс).

Передатчики ATAxR862

Новые передатчики ATAxR862 на базе МК T44C892 семейства MARC4 (рис. 6) подходят для применения как на стороне приемника, так и на стороне передатчика (для декодирования данных). ATAx862 содержит ROM, RAM, 16 линий ввода-вывода, два 8-разрядных многофункциональных таймера-счетчика с функцией модуляции и демодуляции, супервизор напряжения питания, сторожевой таймер и сложный генератор тактовых импульсов с внешним выводом (встроенный RC-генератор, кварцевый генератор 32 кГц и 4 МГц).

Программное ПЗУ выполняется по технологии EEPROM (ATAM862 — Flash-версия) или по маске (ATAR862 — ROM-версия). Кроме микропроцессорного и радиочастотного блока, передатчик ATAx862 имеет дополнительный блок последовательной памяти данных емкостью 512 бит, выполненной по технологии EEPROM.

Плата передатчика T5750

Фирма Atmel выпускает отдельно плату передатчика T5750 V1.1 на базе передатчика T5750 и 4-разрядного МК T48C893N семейства MARC (рис. 7), предназначенную для частотной и амплитудной манипуляций.

Плата питается от одного литиевого элемента 3 В (например, CR2032). Ток потребления покоя составляет менее 1 мкА, ток потребления при передаче данных — около 8,5 мА. Плата может работать на частотах 868,3 МГц и 915 МГц, переход с одной частоты на другую осуществляется сменой резонатора и конденсаторов С5, С6, С7 цепи согласования импеданса печатной антенны.

По умолчанию, плата настроена на частотную манипуляцию со скоростью передачи данных 1 кбод. Для ЧМн девиация частоты составляет около 30 кГц. На плате имеется программный адаптер JP1, через который реализуется внутрисхемное программирование памяти EEPROM микроконтроллера T48C893N. Для разработки программного обеспечения может использоваться стартовый набор разработчика TMEB893 для МК MARC4.

Приемники

Приемники фирмы Atmel поддерживают скорость приема данных в режиме АМн до 10 кбод и в режиме ЧМн до 3,2 кбод, различаются частотой приема данных и шириной полосы промежуточной частоты (ПЧ) (таблица 3).

Таблица 3. Приемники фирмы Atmel

НаименованиеЧастота передачи, МГцПолоса ПЧ, кГцНапряжение питания, ВТок потребления, мАКорпусТемпературный диапазон, °C
U3741BM300–450300/6004,5–5,57SO20–40...+105
U3742BM300–4506004,5–5,57SO20–40...+105
U3745BM310–4406004,5–5,57SO20–40...+85
T5743N300–4506004,5–5,57,5SO20–40...+105
T5760868–8709504,5–5,57,4SO20–40...+105
T5761902–9286004,5–5,57,4SO20–40...+105
T5744300–4506004,5–5,57,1SSO20, SO20–40...+105

Приемники поддерживают протоколы ЧМн, АМн, ШИМ, манчестерское и двухфазное кодирование. Чувствительность приемников в среднем составляет –110, –114 дБм (в режиме АМн, низкая скорость передачи данных) и –106 дБм (для ЧМн). Приемники имеют электростатическую защиту 4 кВ (кроме T5760/61 — 2 кВ) согласно MIL-STD-883. Принцип построения приемников одинаков, рассмотрим его на примере U3741BM.

U3741BM предназначен для работы на частотах 300–450 МГц, в технической документации Atmel приводятся параметры микросхемы и ее «обвязка» только для двух частот: 315 МГц (стандартный диапазон в США) и 433,92 МГц (стандартный диапазон для Европы). Переход с одной частоты на другую осуществляется с помощью смены нескольких внешних компонентов (резонатора и конденсаторов).

Входной каскад РЧ-приемника U3741BM представляет собой супергетеродин с промежуточной частотой 1 МГц и состоит из малошумящего усилителя, гетеродина, смесителя с подавлением зеркального канала до 30 дБ и усилителя РЧ (рис. 8). Сигнал с входного каскада РЧ фильтруется интегрированным фильтром ПЧ 4-го порядка, поступает на RSSI-усилитель, демодулятор и затем на фильтр данных (ФВЧ 1-го порядка и ФНЧ 1-го порядка). Далее сигнал передается в схему обработки данных.

Для повышения избирательности приемника до 40 дБ используют внешний ПАВ-фильтр. Для идентификации и фильтрации «шумов» в приемнике U3741BM может использоваться функция индикации уровня принимаемого сигнала RSSI (Receive Signal Strength Indication), позволяющая игнорировать фронты, которые случаются при отсутствии сильного радиосигнала. Недостатком использования RSSI является изменение условий приема (снижение чувствительности).

Для снижения энергопотребления используется специальный режим опроса — polling. В этом режиме приемник находится попеременно в трех состояниях. В режиме sleep цепь обработки сигнала отключена на время Tsleep, и микросхема потребляет низкий ток. Во время запуска Tstartup цепь обработки сигнала запускается.

Следующий режим — проверка количества битов в соответствии с установленным временным окном (bitcheck). Если полезный сигнал не обнаружен за время Tbitcheck, приемник переходит опять в режим sleep. То есть приемник включается на короткие промежутки времени и проверяет присутствие полезного сигнала на входе. Если сигнал обнаружен, приемник переходит в активный режим и передает данные во внешний МК. Приемник конфигурируется с помощью двух регистров разрядностью 12 бит, определяющих скорость передачи данных, интервалы и параметры различных режимов (Tsleep, Tstartup, Tbitcheck и т. д.).

U3741BM доступен с двумя различными полосами ПЧ. U3741BM-M2 — версия с шириной ПЧ 300 кГц — хорошо подходит для систем с АМн, где используется передатчик с ФАПЧ U2741B. U3741BM-M3 имеет полосу ПЧ 600 кГц. Этот вариант может быть использован совместно с U2741B в режимах ЧМн и АМн.

Использование U3741BM в режиме АМн дает более высокую точность частоты несущей.

Отладочные комплекты

Корпорация Atmel предлагает отладочные комплекты для разработки приемников и передатчиков, позволяющих осуществить разработку беспроводной системы до создания собственной платы. В отладочный комплект входит базовая плата с МК, плата приемника, плата передатчика и программное обеспечение (рис. 9). Отдельно могут поставляться платы приемника или передатчика. Для каждой пары «приемник — передатчик» предлагается свой отладочный комплект (таблица 4).

Таблица 4. Отладочные комплекты приемников и передатчиков

;
Отладочный комплектПриемникПередатчикЧастота, МГцШирина полосы пропускания, кГцПримечание
TMEBx741AU2741U3741433300
TMEBx741BU2741U3741433600
TMEBx741CU2741U3741315300
TMEBx741DU2741U3741315600
TMEBx745AU2745U3745433600
TMEBx745BU2745U3745315600
TMEB57x0T5750T5760868600
TMEB57x1T5750T5761915600
 T5753 315 планируется к выпуску в 2003 г.
 T5754 433 планируется к выпуску в 2003 г.
TMEB5744S3 T5744315600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N3 T5744315600плата приемника
TMEB5744S4 T5744433600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N4 T5744433600плата приемника
AT86RF401U-EK1AT86RF401U 315 плата передатчика
AT86RF401E-EK1AT86RF401E 433 плата передатчика
ATAK4015744UAT86RF401UT5744315
ATAK4015744EAT86RF401ET5744433
AT86RF211-DK433107AT86RF211AT86RF211433
AT86RF211-DK868107AT86RF211AT86RF211868
AT86RF211-DK915107AT86RF211AT86RF211915

Отладочный комплект TMEB57x0

Рассмотрим некоторые отладочные комплекты, приведенные в таблице 4. Отладочный комплект TMEB57x0 предназначен для ознакомления с приемником T5760 и передатчиком T5750, работающими на частоте 868 МГц. Он состоит из базовой платы на основе 4-разрядного микроконтроллера семейства MARC4, платы приемника и платы передатчика (рис. 10). Приемник и передатчик программируются через внешний компьютер под управлением программного обеспечения передатчика или приемника соответственно, поставляемого вместе с отладочным комплектом.

Программное обеспечение передатчика позволяет устанавливать скорость передачи данных, тип модуляции, тестовое слово и т. д.

После записи программного кода в передатчик плата передатчика работает независимо и может быть снята с базовой платы. Программное обеспечение приемника имеет средства оценки передачи данных (гистограммы, временные таблицы). Приемник работает только совместно с базовой платой. Соответствующие светодиоды индицируют включение питания, правильность тестового слова, соответствие телеграммы установленному временному окну.

Отладочный комплект ATAK4015744

Отладочный комплект ATAK4015744 включает в себя платы приемника T5744 и передатчика AT86RF401, образцы AT86RF401 и T5744, необходимые программные средства для разработки двунаправленной передачи данных. Программное обеспечение позволяет передавать передатчику уникальный 8-битовый код, соответствующий одной из четырех кнопок платы передатчика. Он содержит идентификационный код кнопки и данные о состоянии батарейного элемента. Приемник T5744 демодулирует радиосигнал в цифровую форму и передает его для обработки в AT86RF401.

После обработки сигнала двоичное представление кода нажатой клавиши и статус батарейного элемента отображаются с помощью трех светодиодов. В наборе используется манипуляция включение-выключение (OOK) для модуляции несущей и ШИМ для кодирования цифровой информации.

Плата передатчика имеет в своем составе AT86RF401, кнопки, держатель батареи, печатную антенну, разъем, дискретные компоненты. Внутрисхемное программирование (ISP) возможно через интерфейс SPI с помощью 6-полосного ленточного кабеля, подсоединяемого к COM-порту PC. Плата приемника имеет в своем составе две микросхемы T5744 и AT86RF401, держатель батарейного элемента, печатную антенну, разъем, дискретные компоненты. Сохранена возможность реализации функции RSSI приемника T5744, которая не используется в отладочном комплекте.

Три светодиода подсоединены к AT86RF401 и зажигаются при получении соответствующим образом промодулированного сигнала.

T5744 имеет вывод для антенны с одним вхо-дом. Плата приемника содержит средства для согласования цепи с печатной антенной на плате или простой штыревой антенной l/4. Печатная антенна не согласована с импедансом 50 Ом цепи, она предназначена для демонстрации работы только на коротких расстояниях. Согласовать импеданс (и получить большее расстояние связи) возможно отсоединением печатной антенны и подключением антенны l/4.

В наборе применено ШИМ-кодирование 1/3:2/3, которое может быть изменено программно. 1/3:2/3 означает, что «1» представляется первой 1/3 периода, содержащей радиосигнал, а последние 2/3 периода не содержат сигнала. Для «0», наоборот, первые 2/3 не содержат сигнала, а последняя 1/3 содержит. Сообщение состоит из 2 байт: преамбулы (0xFFFE) и байта данных (старшая половина байта содержит статус батареи, а младшая — идентификационный номер кнопки).

Байт данных повторяется 3 раза. Идентификационные номера кнопок кодируются следующим образом: кнопка 0 — 0001, кнопка 1— 0011, кнопка 2 — 0111, кнопка 3 — 1111. Такие идентификационные номера позволяют однозначно идентифицировать каждую кнопку и при сдвиге одного бита ошибки идентификации не возникает. Бит-таймер выполняет функцию манипуляции передатчика, обеспечивая синхронность модуляции усилителем мощности.

Приемник находится во включенном состоянии постоянно, поэтому он может реагировать на шум. Микроконтроллерная часть AT86RF401 должна проверять каждый фронт с помощью бит-таймера для определения полезного сигнала. При использовании ШИМ-кодирования бит может быть определен как «1» или «0» путем измерения интервала от переднего до заднего фронта (рис. 12).

Приемопередатчик

Отдельно в ряду радиочастотной продукции Atmel стоит приемопередатчик AT86RF211 (таблица 5), предназначенный для работы с внешним МК AVR. Это недорогое решение для беспроводных применений (телеметрия, датчики) для скоростей до 64 кбит/с и полудуплексной передачи. Расстояние передачи составляет до 30 метров в закрытом помещении и до 300 метров в открытом пространстве.

Таблица 5. Приемопередатчик фирмы Atmel

НаименованиеЧастота передачи, МГцСкорость передачи данныхВыходная мощность, дБмТок потребленияНапряжение питания, ВКорпусТемпературный диапазон, °C
AT86RF211915/868/43364 кбит/с10/12/14 0,5 мкА–35 мА2,4–3,75TQFP48–40…+85

Для работы на частотах 433, 868 и 915 МГц используется один приемопередатчик, выбор частоты осуществляется подключением различных внешних элементов. Имеется функция цифровой подстройки частоты несущей с шагом 200 кГц. Из блок-схемы AT86RF211 (рис. 13) видно, что из внешних компонентов необходим только кварцевый резонатор, керамический фильтр, антенно-согласующие компоненты и фильтрующие компоненты питания.

Все необходимые радиочастотные блоки интегрированы в AT86RF211, что позволяет упростить разработку платы приемопередатчика и позволяет сократить затраты на производство соответствующих компонентов. Конструкция AT86RF211 позволяет избежать типичных проблем, возникающих при моделировании устройств беспроводной связи, например, изменения частоты при электростатическом воздействии от рук пользователя или помещении устройства в корпус.

Структура приемника супергетеродинная, двойного преобразования. AT86RF211 включает в себя переключатель режимов прием/передача (Rx/Tx) со временем переключения менее 200 мкс. Имеются также цифровая функция RSSI и функция контроля значения напряжения батарейного элемента.

AT86RF211 содержит встроенный синтезатор, ФАПЧ, ГУН, имеет 8 цифровых уровней выходной мощности. Он поддерживает ЧМн, манчестерское кодирование сигнала не требуется.

Приемопередатчик может работать в нормальном режиме приема-передачи, в независимом режиме «wakeup» и режиме энергосбережения «power down».

В нормальном режиме микросхема конфигурируется через МК, устанавливаются частота и режим (прием или передача). Далее микросхема действует как конвейер: данные, поступающие на вывод DATAMSG, немедленно передаются в эфир (Tx), либо сигнал, поступающий с антенны, демодулируется и передается побитно в МК по тому же выводу DATAMSG (Rx). Данные в кристалле не хранятся и не обрабатываются.

В режиме «wakeup» кристалл устанавливается в специальный режим передачи, называемый sleep. Кристалл периодически запускается по сигналу от внутреннего таймера (отдельная функция, не зависящая от МК, находящегося в режиме power-down) и ожидает данные в виде специального сообщения, формат которого определяется предварительно. При получении правильного сообщения данные сохраняются в AT86RF211 (до 32 бит), и на выводе WAKEUP генерируется сигнал прерывания. В противном случае процедура продолжается.

AT86RF211 имеет несложный интерфейс подключения к МК, при котором его можно рассматривать как внешний периферийный узел МК. Обмен данными между AVR МК и РЧ-модулем AT86RF211 осуществляется через 3 регистра ввода-вывода общего назначения МК, которые используются для чтения и записи данных в 16 внутренних регистров AT86RF211. 8 регистров AT86RF211 используются для конфигурирования нормального режима обмена данными, 4 регистра для режима «wake-up», 4 регистра для реализации специальных функций, определяемых конечным приложением. Размеры регистров варьируются от 32 бит до 1 бита регистра RESET. Наиболее часто используемые биты расположены в старших разрядах регистров. Режимы чтения и записи позволяют осуществлять доступ к отдельным битам регистра.

Сигналы SLE, SCK и SDATA МК формируют последовательный цифровой интерфейс для управления работой приемопередатчика и могут быть назначены на любые выводы общего назначения AVR. Сигнал SLE (enable/chip select) и SCK (clock) работают на выход, сигнал SDATA является двунаправленным.

Сигнал DATAMSG используется для организации полудуплексной передачи между МК и РЧ модулем (рис. 14).

При организации асинхронного интерфейса UART оба вывода RхD и TхD МК соединяются с двунаправленным вводом-выводом DATAMSG AT86RF211. Так как осуществляется полудуплексная передача, при отсутствии передачи данных вывод TхD должен находиться в высокоимпедансном состоянии.

Вывод DATACLK используется для синхронной передачи и поэтому при использовании UART не задействован.

Для организации синхронной передачи данных между AVR и AT86RF211 необходимо использовать либо интерфейс «bit banging», либо узел SPI.

Интерфейс SPI используется для высокоскоростного обмена данными. Вывод DATACLK AT86RF211 подсоединяется к выводу SCK порта SPI МК (рис. 15). При приеме данных порт SPI работает в режиме slave. Вывод SCK работает в режиме входа и управляется выводом DATACLK AT86RF211. Вывод MOSI порта SPI подсоединяется к выводу DATAMSG AT86RF211. Так как обмен данных происходит в полудуплексном режиме, вывод MISO остается свободным. Вывод SS/ следует подсоединить к «земле». В режиме передачи вывод SCK порта SPI остается в неподключенном состоянии, чтобы избежать конфликта с выводом DATACLK AT86RF211.

При такой организации обмена данными между AT86RF211 и МК следует учитывать скорость передачи по интерфейсу SPI, зависящую от тактовой частоты МК и предделителя.

Если тактовая частота МК велика, может оказаться, что скорость SPI окажется слишком большой для AT86RF211 в режиме передачи, и AT86RF211 не будет успевать передавать данные в эфир. Скорость порта SPI в режиме приема будет всегда совместима с AT86RF211.

Для получения требуемой скорости передачи данных, не накладывающей ограничения на выбор МК по скорости, возможно использование комбинации аппаратной реализации порта SPI для режима приема, имеющего жесткие требования по синхронизации, и аппаратно управляемых вводов-выводов приемопередатчика от таймера (bit banging) для режима передачи.

Также удобно использовать режим аппаратно управляемых вводов-выводов, если МК не имеет периферийных узлов портов UART или SPI. Для реализации такого обмена вывод DATAMSG подсоединяется к любому выводу МК, вывод DATACLK к любому выводу, выполняющему функцию запроса прерывания из внешнего источника. Функция восстановления синхросигнала после сброса обеспечивает появление фронта тактового сигнала в середине получаемого бита данных, по которому инициализируется прерывание.

Для всех вариантов последовательного подключения выводы SDATA, SCK и SLE AT86RF211 подключаются к вводам-выводам общего назначения МК. Если используется экономичный режим питания (standby), вывод WAKEUP должен быть подсоединен к выводу МК с функцией запроса прерывания из внешнего источника.

Отладочный комплект AT86RF211

Отладочный комплект AT86RF211-DKххх107 (рис. 16) предназначен для быстрой и простой разработки системы на базе AT86RF211 и AVR МК 8-бит AT90LS8535. Отладочный комплект содержит два одинаковых модуля. Каждый модуль состоит из базовой платы, имеющей в своем составе AVR МК, ЖКИ, кнопку, переключатель, датчик освещенности и несколько светодиодов, а также дочерней платы РЧ-модуля, состоящей из AT86RF211, соответствующей обвязки и гибкой штыревой антенны, которая может быть отсоединена для подключения тестового оборудования. МК AT90LS8535 поставляется с запрограммированной демо-версией, которая передает между двумя модулями данные об освещенности, полученные с помощью интегрированного АЦП МК. Исходные коды для этой и других программ на языке С поставляются вместе с комплектом.

Отладочный комплект следует заказывать на конкретную частоту: 915 МГц, 868 МГц или 433 МГц. Базовая плата одинакова для всех комплектов, отличаются только дочерние платы РЧ-модуля.

На РЧ-модуле отладочного комплекта имеется ПАВ-фильтр, фильтр первой ПЧ 10,7 МГц и фильтр второй ПЧ 455 кГц. Конструкция модуля обеспечивает узкополосную передачу, высокую избирательность и большую дальность связи. Из-за полосы фильтра второй ПЧ 455 кГц скорость передачи данных ограничена 20 кбит/с.

Для применений, требующих скорости данных более 64 кбит/с и, соответственно, более широкой полосы, следует заменить на плате фильтр второй ПЧ на конденсатор. Отладочный комплект сопровождается необходимой документацией для разработки различных встроенных приложений.

Отдельно поставляются дочерние платы РЧ-модулей для дальней связи со штыревой антенной (рис. 17) и для небольшой дальности связи с печатной антенной (рис. 18).

Дочерние платы совместимы с отладочным комплектом. Gerber-файлы, список компонентов и принципиальные схемы поставляются вместе с дочерними платами.
