Терминал

HYTERA PD355

Описание

Цифровая радиостанция для бизнеса

Поддержка зарядку микро-USB с помощью компьютера или адаптер.

Дизайн карманного размера

Благодаря компактному дизайну, можно легко носить в кармане. Размер 123x55x23мм, вес 180г. Маленький, легкий, компактный дизайн.

Особенности и функции

·Благодаря компактному дизайну,можно легко носить в кармане.

·Четыре программируемые кнопки

·Удобная зарядка от микро-USB.

·Креативный дизайн антенны делает радиостанцию еще более компактной.

·В цифровом режиме радиостанция PD3 работает не менее 12 часов при рабочем цикле 5-5-90.

·Поддержка двух режимов, аналогового и цифрового, позволяет плавно переходить с аналогового на цифровой.

·Поддержка различных голосовых вызовов:персональный, групповой вызов, вызов всех радиостанций.

·Цифровая радиостанция – отличное качество звука!

·Улучшенные цифровые возможности при более низкой стоимости.

Характеристики

Общие характеристики
Диапазон частот		400-440/430-470/446 (МГц)
Количество каналов		256
Channel Spacing		25/12,5 (кГц)
Нормальное рабочее напряжение (CE)		3,7В
Предельное рабочее напряжение (CE\FCC)		3.5~4.2 В
Аккумулятор		2000 мА/ч (Li-Ion)
Срок работы аккумулятора 2000 мА/ч при цикле 5:5:90, высокой мощности передачи, номинальной мощности аудиосигнала на прием, экономии заряда		Аналоговый режим: около 10 часов Цифровой режим: около 12 часов
Вес		180 г
Размеры блока (ШВГ, мм)		1235523 мм
Макс.скорость передачи данных		9,6 кбит/с
Передатчик
Выходная мощность		400-440/430-470 МГц: 3/1,5 Вт 446 МГц: 0,5 Вт
Частотная модуляция		11K0F3E при 12,5 кГц 16K0F3E при 25 кГц
Цифровая модуляция 4FSK		12,5 кГц, только данные: 7K60FXD 12,5 кГц, данные и голос: 7K60FXW
Девиация частоты передатчика		2,5 кГц при 12,5 кГц 5 кГц при 25 кГц
Звуковая чувствительность передатчика		От +1 до -3 дБ
Звуковые шумы и фоны передатчика		Аналоговый режим (W/N): 45дБ/40дБ,цифровой режим: 40 дБ
Искажение аудиосигнала передатчика		3%
Внеканальная мощность TDMA		Не более -57дБм
Гармонические колебанияпередатчика		Не более 1 ГГц Не более -36дБм Не менее 1 ГГц Не более -30дБм
Погрешность оценки FSK передатчика и магнитуды		1%
Приемник
Максимальная предельная чувствительность приемника		в аналоговом режиме Норматив: не более 0,28 мкВ (-118 дБм) Стандарт: не более 0,22 мкВ
		в цифровом режиме (BER) Нормальное значение: -110 дБм при BER1% Предельное значение: -116 дБм при BER5%
Избирательность по соседнему каналу		12.5K/TIA603: от 60 дБ 25K/TIA603 : от 70 дБ 12.5K/ETS: от 60 дБ 25K/ETS: от 70 дБ 12.5K/цифровой: от 60 дБ
Подавление побочных излучений		TIA603C: от 70 дБ ETS: от 70 дБ Digital EIA: от 70 дБ Digital ETS: от 70 дБ
Интермодуляционная избирательность		TIA603C: от 70 дБ ETS: от 65 дБ Digital EIA: от 70 дБ Digital ETS: от 65 дБ
Блокировка		От 84 дБ
Номинальная мощность аудиосигнала Максимальная мощность аудиосигнала Макс.ток приемника		8 (нагрузка) 0,4 Вт 8 (нагрузка) 0,8 Вт 8 (нагрузка) не более 500 мА
Условия окружающей среды
Рабочая температура		От -30ºС до +60ºС
Температура хранения		От -40ºС до +85℃
Устойчивость к электростатическим разрядам		МЭК 61000-4-2 (уровень 4) ±8 кВ (контактный разряд) ±15 кВ (воздушный разряд)
Пыле- и водозащита		Стандарт IP54
Влажность		MIL-STD-810 C/D/E/F/G
Устойчивость к ударным нагрузкам и вибрации		MIL-STD-810 C/D/E/F/G

По причине постоянного развития все характеристики могут быть изменены без предварительного уведомления.

HYTERA PD365

Описание

Цифровая радиостанция для бизнеса

Новая миниатюрная радиостанция стандарта DMR (Digital Mobile Radio), работающая в двух режимах (аналоговый и цифровой). Отличается коипактными раз мерами, наличием зарядки micro USB и чистой передачи речи.
Категория защиты: IP54, MIL-STD-810 C/D/E/F/G.

Особенности и функции

·Благодаря компактному дизайну,можно легко носить в кармане.

·Четыре программируемые кнопки

·Удобная зарядка от микро-USB.

·Креативный дизайн антенны делает радиостанцию еще более компактной.

·В цифровом режиме радиостанция PD3 работает не менее 12 часов при рабочем цикле 5-5-90.

·Поддержка двух режимов, аналогового и цифрового, позволяет плавно переходить с аналогового на цифровой.

·Поддержка различных голосовых вызовов:персональный, групповой вызов, вызов всех радиостанций.

·Цифровая радиостанция – отличное качество звука!

·Улучшенные цифровые возможности при более низкой стоимости.

Характеристики

Общие характеристики
Диапазон частот		400-440/430-470/446 (МГц)
Количество каналов		256
Channel Spacing		25/12,5 (кГц)
Нормальное рабочее напряжение (CE)		3,7В
Предельное рабочее напряжение (CE\FCC)		3.5~4.2 В
Аккумулятор		2000 мА/ч (Li-Ion)
Срок работы аккумулятора 2000 мА/ч при цикле 5:5:90, высокой мощности передачи, номинальной мощности аудиосигнала на прием, экономии заряда		Аналоговый режим: около 10 часов Цифровой режим: около 12 часов
Вес		180 г
Размеры блока (ШВГ, мм)		1065723 мм
Макс.скорость передачи данных		9,6 кбит/с
Передатчик
Выходная мощность		400-440/430-470 МГц: 3/1,5 Вт 446 МГц: 0,5 Вт
Частотная модуляция		11K0F3E при 12,5 кГц 16K0F3E при 25 кГц
Цифровая модуляция 4FSK		12,5 кГц, только данные: 7K60FXD 12,5 кГц, данные и голос: 7K60FXW
Девиация частоты передатчика		2,5 кГц при 12,5 кГц 5 кГц при 25 кГц
Звуковая чувствительность передатчика		От +1 до -3 дБ
Звуковые шумы и фоны передатчика		Аналоговый режим (W/N): 45дБ/40дБ,цифровой режим: 40 дБ
Искажение аудиосигнала передатчика		3%
Внеканальная мощность TDMA		Не более -57дБм
Гармонические колебанияпередатчика		Не более 1 ГГц Не более -36дБм Не менее 1 ГГц Не более -30дБм
Погрешность оценки FSK передатчика и магнитуды		1%
Приемник
Максимальная предельная чувствительность приемника		в аналоговом режиме Норматив: не более 0,28 мкВ (-118 дБм) Стандарт: не более 0,22 мкВ
		в цифровом режиме (BER) Нормальное значение: -110 дБм при BER1% Предельное значение: -116 дБм при BER5%
Избирательность по соседнему каналу		12.5K/TIA603: от 60 дБ 25K/TIA603 : от 70 дБ 12.5K/ETS: от 60 дБ 25K/ETS: от 70 дБ 12.5K/цифровой: от 60 дБ
Подавление побочных излучений		TIA603C: от 70 дБ ETS: от 70 дБ Digital EIA: от 70 дБ Digital ETS: от 70 дБ
Интермодуляционная избирательность		TIA603C: от 70 дБ ETS: от 65 дБ Digital EIA: от 70 дБ Digital ETS: от 65 дБ
Блокировка		От 84 дБ
Номинальная мощность аудиосигнала Максимальная мощность аудиосигнала Макс.ток приемника		8 (нагрузка) 0,4 Вт 8 (нагрузка) 0,8 Вт 8 (нагрузка) не более 500 мА
Условия окружающей среды
Рабочая температура		От -30ºС до +60ºС
Температура хранения		От -40ºС до +85℃
Устойчивость к электростатическим разрядам		МЭК 61000-4-2 (уровень 4) ±8 кВ (контактный разряд) ±15 кВ (воздушный разряд)
Пыле- и водозащита		Стандарт IP54
Влажность		MIL-STD-810 C/D/E/F/G
Устойчивость к ударным нагрузкам и вибрации		MIL-STD-810 C/D/E/F/G

По причине постоянного развития все характеристики могут быть изменены без предварительного уведомления.

Аксессуары

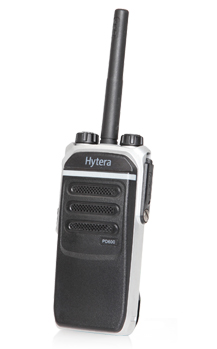

HYTERA PD605

Описание

Цифровая радиостанция PD605/ PD605G полностью соответствует открытому стандарту DMR. Многофункциональность, инновационный дизайн, компактная конструкция, все это в сочетании с удобными приложениями поможет вам увеличить рабочую производительность.

Особенности и функции

Компактная, легкая, с обтекаемой формой

Размеры 119 х 54 х 27 мм,поликарбонатный и металлический корпус, вес 290 г

Совместимость IP67

В соответствии с классом защиты IP67 выдерживает погружение на глубину до 1 м на 30 минут и более.

Износостойкость и надежность

Соответствует военному стандарту MIL-STD-810 C/D/E/F/G.

Псевдотранкинг

С помощью функции виртуального транкинга для экстренной связи выделяется свободный таймслот. Это повышает эффективность использования частот и обеспечивает оперативную связь в экстренных ситуациях.

Полный диапазон частот

Расширенный диапазон частот 400–527 МГц.

Два режима (аналоговый и цифровой)

Поддержка двух режимов (аналогового и цифрового) позволяет плавно переключаться из аналогового режима в цифровой.

Защищенная связь

В аналоговом режиме поддерживается основное и расширенное цифровое кодирование и функция шифрования.

Расширенная сигнализация

Поддерживается множество режимов аналоговой сигнализации,включая HDC1200, 2-тональную и 5-тональную сигнализацию, что упрощает интеграцию в существующие аналоговые системы радиосвязи.

Услуга передачи данных стандарта DMRA

Протокол передачи данных полностью соответствует стандарту DMRA.

Спутниковая система навигации GPS (опциональная)

Встроенный модуль GPS поддерживает приложения ГИС (географическая информационная система).

Оповещение о падении (опциональная)

При падении пользователя радиостанция автоматически оповещает об этом других.

Порт для дальнейшей разработки

Сбоку радиостанции PD605 имеется резервный порт, который позволяет пользователю или сторонним партнерам разрабатывать другие полезные приложения, расширяющие функционал радиостанции.

Звонок/текст одним касанием

Поддерживается функция одного касания, которая состоит из заранее заданных тестовых сообщений, голосовых вызовов и дополнительных

функций.

Дополнительные функции

Радиостанция PD605 позволяет включать и отключать радиосвязь (только с декодированием), вести удаленный контроль (только с

декодированием) и имеет функцию приоритетного прерывания.

Прерывание радиосвязи на основе приоритета

Эта функция позволяет прерывать связь, которая используется для административных целей, чтобы в первоочередном порядке

обеспечить экстренную и оперативную связь.

Два слота в DMO

DMO Hytera обеспечивает два слота, которые позволяют на одной частоте использовать два разговорных тракта.

Характеристики

Общие характеристики
Диапазон частот		UHF: 400-527 МГц, VHF: 136-174 МГц
Количество каналов		1024
Количество зон		3
Шаг сетки частот		25/20/12,5 кГц
Рабочее напряжение		7.4 В
Аккумулятор		1500 мА/ч (стандарт) / 2000 мА/ч
Срок работы аккумулятора(5/5/90)		Аналоговый: около 11 часов Цифровой: около 16 часов
Вес		290г
Размеры		119 X 54 X 27мм
Стабильность частоты		±0.5ppm
Сопротивление антенны		50 Ом
Передатчик
Выходная мощность		Высокая мощность VHF: 5 Вт Низкая мощность VHF: 1 Вт Высокая мощность UHF: 4 Вт Низкая мощность UHF: 1 Вт
Частотная модуляция		11K0F3E при 12,5 кГц;14K0F3E при 20 кГц;16K0F3E при 25 кГц
Цифровая модуляция 4FSK		12,5 кГц только данные: 7K60FXD;12,5 кГц данные и голос: 7K60FXW
Кондуктивное излучение		-36 дБм <1 ГГц, -30 дБм >1 ГГц
Девиация частоты		±2,5 кГц при 12,5 кГц;±4,0 кГц при 20 кГц;±5,0 кГц при 25 кГц
ЧМ-фон и шум		40 дБ при 12,5 Гц;43 дБ при 20 кГц;45 дБ при 25 кГц
Мощность на соседнем канале		60 дБ при 12,5 кГц, 70 дБ при 20/25 кГц
Звуковая чувствительность		От +1 до -3 дБ
Искажение звука		Не более 3%
Тип цифрового вокодера		AMBE++ или SELP
Цифровой протокол		ETSI-TS102 361-1,-2,-3
Приемник
Чувствительность	цифровая	0,22 мкВ /BER 5%
	аналоговая	0,22 мкВ (12 дБ SIN AD);0,22 мкВ (стандарт) (12 дБ SIN AD);0,4 мкВ (SIN AD 20 дБ)
Избирательность по соседнему каналу		TIA-603: 60 дБ при 12,5 кГц/70 дБ при 20 и 25 кГц; ETSI: 60 дБ при 12,5 кГц/70 дБ при 20 и 25 кГц
Подавление побочных излучений		TIA-603: 70 дБ при 12,5/20/25 кГц; ETSI:70 дБ при 12,5/20/25 кГц
Интермодуляционная избирательность		TIA-603: 70 дБ при 12,5/20/25 кГц; ETSI: 65 дБ при 12,5/20/25 кГц
Фоны и шумы		40 дБ при 12,5 кГц;43 дБ при 20 кГц;45 дБ при 25 кГц
Номинальная выходная мощность аудиосигнала		0,5 Вт
Номинальное искажение аудиосигнала		Не более 3%
Звуковая чувствительность		От +1 до -3 дБ
Кондуктивное паразитное излучение		Не более -57 дБм
Параметры окружающей среды
Рабочая температура		-30℃~ +60℃
Температура хранения		-40℃ ~ +85℃
Устойчивость к электростатическим разрядам		МЭК 61000-4-2 (уровень 4);±8 кВ (контактный разряд);±15 кВ (воздушный разряд)
Пыле- и водозащита		Стандарт IP67
Влажность		В соответствии со стандартом MIL-STD-810 C/D/E/F/G
Устойчивость к ударным нагрузкам и вибрации		В соответствии со стандартом MIL-STD-810 C/D/E/F/G
GPS
Холодный пуск TTFF (время первого определения местоположения)		Не более одной минуты
Горячий пуск TTFF (время первого определения местоположения		Не более 10 секунд
Точность по горизонтали		Не более 10 метров

По причине постоянного развития все характеристики могут быть изменены безпредварительного уведомления.

Аксессуары

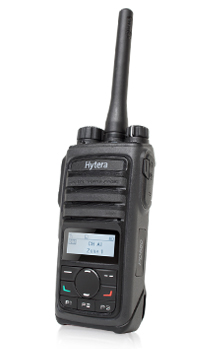

HYTERA PD565

Описание

PD-565 Hytera – это компактная портативная аналого-цифровая радиостанция профессионального исполнения стандарта DMR (Digital Mobile Radio) повышенной мощности. Выполнена в металлическом корпусе, оснащена LCD-дисплеем и аккумулятором емкостью 1500мА/ч.
Соответствует стандартам защищённости MIL-STD-810 C/D/E/F/G, IP54 .

Особенности и функции

Компактность, обтекаемость, легкость

Размеры 115 X 54 X 30мм ,два цвета, вес 280 г.

Аккумулятор с увеличенным сроком работы

В цифровом режиме радиостанция PD565 работает не менее 16 часов при рабочем цикле 5-5-90.

Прочность и надежность

Радиостанция соответствует стандартам MIL-STD-810 C/D/E/F/G и IP54.

Звонок/передача текста одним касанием

Поддерживается функция One Touch, которая позволяет одним касанием передавать текстовые сообщения, голосовые вызовы и пользоваться дополнительными услугами.

Дополнительные функции (опциональные)

Радиостанция PD565 поддерживает функции включения и выключения радиостанции, удаленный мониторинг и прерывание на основе приоритета.

Два режима (аналоговый и цифровой)

Поддержка двух режимов, аналогового и цифрового,позволяет плавно переключаться из аналогового в цифровой.

Защищенная связь

В аналоговом режиме обеспечиваются базовые функции цифрового шифрования и скремблирования.

Дополнительные виды сигнализации

Поддерживаются разнообразные дополнительные режимы аналоговой сигнализации, в том числе HDC1200, 2- и 5-тональная сигнализация, что облегчает интеграцию в существующие модели аналоговых радиостанций.

Услуги передачи данных стандарта DMRA

Протокол передачи данных полностью соответствует стандарту DMRA.

Псевдотранкинг

Эта функция виртуального канала позволяет выделять свободные таймслоты для экстренной связи, что повышает эффективность использования частот и обеспечивает своевременную связь в экстренных ситуациях.

Два слота в DMO

В режиме DMO радиостанция Hytera предоставляет два таймслота для связи, что позволяет двум разговорным каналам использовать одну частоту.

Сферы применения

·Розничная торговля

Для супермаркетов с высоким уровнем шума требуются радиостанции, обладающие хорошими характеристиками подавления шумов.

·Образование

Радиостанция PD565 компактна и удобна в использовании, способна обеспечивать связь на дальние расстояния в школах или университетских городках.

·Системы безопасности

Благодаря поддержке различных видов шифрования радиостанция PD565 обеспечивает защищенную связь.

·Склады

Аккумулятор с увеличенным сроком работы способен работать на протяжении всей рабочей смены без необходимости в подзарядке.

·Гостиницы

Интенсивный трафик требует более эффективного использования частотных ресурсов.

·Аренда радиостанций

Функция аренды радиостанции необходима для бизнеса, занимающегося сдачей радиостанций в аренду.

Характеристики

Технические характеристики
Диапазон частот		UHF: 400-470 МГц, VHF: 136-174 МГц
Количество каналов		512
Количество зон		32
Шаг сетки частот		25/20/12,5 кГц
Рабочее напряжение		7.4 В
Аккумулятор		1500 мА/ч (Li-Ion);2000 мА/ч(Li-Ion)
Срок работы аккумулятора(5/5/90 )		Аналоговый: около 11 часов;Цифровой: около 16 часов
Вес		280 г
Размеры		115 X 54 X 30мм
Стабильность частоты		±0.5ppm
Сопротивление антенны		50 Ом
Передатчик
Выходная мощность		Высокая мощность VHF: 5 Вт Низкая мощность VHF: 1 Вт Высокая мощность UHF: 4 Вт Низкая мощность UHF: 1 Вт
Частотная модуляция		11K0F3E при 12,5 кГц;14K0F3E при 20 кГц;16K0F3E при 25 кГц
Цифровая модуляция 4FSK		12,5 кГц только данные: 7K60FXD;12,5 кГц данные и голос: 7K60FXW
Кондуктивное излучение		-36 дБм <1 ГГц, -30 дБм >1 ГГц
Девиация частоты		±2,5 кГц при 12,5 кГц;±4,0 кГц при 20 кГц;±5,0 кГц при 25 кГц
ЧМ-фон и шум		40 дБ при 12,5 Гц;43 дБ при 20 кГц;45 дБ при 25 кГц
Мощность на соседнем канале		60 дБ при 12,5 кГц, 70 дБ при 20/25 кГц
Звуковая чувствительность		От +1 до -3 дБ
Искажение звука		Не более 3%
Тип цифрового вокодера		AMBE++ или SELP
Цифровой протокол		ETSI-TS102 361-1,-2,-3
Приемник
Чувствительность	цифровая	0,22 мкВ /BER 5%
	аналоговая	0,22 мкВ (12 дБ SIN AD);0,22 мкВ (стандарт) (12 дБ SIN AD);0,4 мкВ (SIN AD 20 дБ)
Избирательность по соседнему каналу TIA-603 ETSI		60 дБ при 12,5 кГц/70 дБ при 20 и 25 кГц 60 дБ при 12,5 кГц/70 дБ при 20 и 25 кГц
Подавление побочных излучений TIA-603 ETSI		70 дБ при 12,5/20/25 кГц 70 дБ при 12,5/20/25 кГц
Интермодуляционная избирательность TIA-603 ETSI		70 дБ при 12,5/20/25 кГц 65 дБ при 12,5/20/25 кГц
Фоны и шумы		40 дБ при 12,5 кГц;43 дБ при 20 кГц;45 дБ при 25 кГц
Номинальная выходная мощность аудиосигнала		0,5 Вт
Номинальное искажение аудиосигнала		Не более 3%
Звуковая чувствительность		От +1 до -3 дБ
Кондуктивное паразитное излучение		Не более -57 дБм
Параметры окружающей среды
Рабочая температура		-30℃ ~ +60℃
Температура хранения		-40℃ ~ +85℃
Устойчивость к электростатическим разрядам		МЭК 61000-4-2 (уровень 4);±8 кВ (контактный разряд);±15 кВ (воздушный разряд)
Пыле- и водозащита		Стандарт IP54
Влажность		В соответствии со стандартом MIL-STD-810 C/D/E/F/G
Устойчивость к ударным нагрузкам и вибрации		В соответствии со стандартом MIL-STD-810 C/D/E/F/G

По причине постоянного развития все характеристики могут быть изменены без предварительного уведомления.

Аксессуары

HYTERA X1p

Описание

Hytera X1p - ультратонкая цифровая портативная радиостанция скрытого ношения, предназначенная для профессионального использования и полностью соответствующая открытому стандарту ETSI.

Данная модель представляет собой идеальное сочетание прочности, универсальности, функциональности и превосходного дизайна. Безопасность коммуникации обеспечивается алгоритмом шифрования AES и цифровыми динамичными ключами шифрования (256 символов). Процесс настройки и использования заметно облегчен благодаря встроенному Bluetooth и USB-порту. Высокая степень защиты (соответствие стандартам IP67 и MIL-STD-810 C/D/E/F/G) позволяет не беспокоиться о надежности устройства: Hytera X1p очень прочная, что обеспечивает ей большой срок службы.

Особенности и функции

Усовершенствованное шифрование

Высокий уровень защиты информации обеспечивается алгоритмом шифрования AES и 256 цифровыми динамическими ключами шифрования.

Поддержка аксессуаров BT Hytera

Радиостанция поддерживает такие аксессуары BT Hytera, как EHW02, наушник BT, POA47, кольцо BT PTT.

Открытый USB-интерфейс

Открытый USB-порт обеспечивает возможность быстрой разработки приложений.

GPS-навигация

Встроенный GPS-модуль поддерживает приложения ГИС.

Два режима (аналоговый и цифровой)

Обеспечивается возможность работы в двух режимах (аналоговом и цифровом), плавный переход с аналогового режима на цифровой.

Разнообразные голосовые вызовы

Голосовые вызовы включают в себя персональные вызовы, групповые вызовы и вызовы всех радиостанций.

Вибрация

Вибрация оповещает о приеме голосового вызова и сообщения.

Поддержка различных режимов сигнализации

Устройство поддерживает различные улучшенные аналоговые режимы сигнализации, включая HDC1200, DTMF, 2- и 5- тональные режимы, а также возможность расширения.

Возможность обновления ПО

Возможность обновления ПО позволяет добавлять новые функции, не покупая новое устройство. Радиостанцию X1p также можно переводить в режимы транкинговой связи MPT и DMR с использованием соответствующей лицензии, применяемой для такого же оборудования.

Диспетчерская система Hytera и переносной ретранслятор обеспечивают гибкое построение сети и диспетчерскую связь

Таким пользователям, как специальные подразделения полиции, отделы по борьбе с наркотиками и контрабандой, начальники служб безопасности, старший командный состав и т.д. для выполнения своих задач и обеспечения безопасности одних только профессиональных станций уже недостаточно. Им требуются более сложные технологии и решения связи.

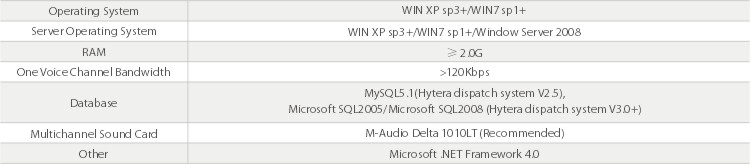

Диспетчерская система Hytera

Цифровая диспетчерская система, разработанная на цифровой платформе Hytera в соответствии с открытым стандартом цифровой мобильной радиосвязи Европейского института стандартизации в области связи (ETSI DMR), предназначается для эффективной связи, управления и координации действий специалистов.
-Все типы голосовых вызовов
Диспетчерская система Hytera поддерживает все типы вызовов, включая персональные, групповые вызовы и вызовы всех радиостанций, что отвечает всем требованиям диспетчерской связи. Каждый диспетчерский пульт системы Hytera может обслуживать до 8 голосовых каналов. Через эти каналы система может принимать все типы вызовов, а также инициировать любой тип вызова посредством простого и удобного пользовательского интерфейса.
-Запись и воспроизведение голоса
Все входящие и исходящие вызовы записываются на сервер диспетчерской системы Hytera, включая все типы голосовых вызовов DMR и межсетевые вызовы ТфОП. Пользователь в любое время может найти и прослушать голосовой вызов. Все записанные вызовы легко найти по времени вызова, идентификатору вызывающей или вызываемой стороны.
-Отключение и восстановление работы радиостанции
Диспетчерская система Hytera позволяет удаленно отключать радиостанцию в случае незаконного использования или кражи устройства. Отключенную радиостанцию можно включить, но прием и передача информации выполняться не будет. При необходимости диспетчерская система Hytera может активировать радиостанцию.
-Слежение в режиме реального времени
Эта функция позволяет диспетчерской системе Hytera отслеживать местоположение любой радиостанции в режиме реального времени. Пользователи могут просматривать маршрут перемещения устройства на карте. В особых случаях диспетчер может направить сотрудников для проверки и оказания помощи патрульному, если он по какой-то причине остановился.

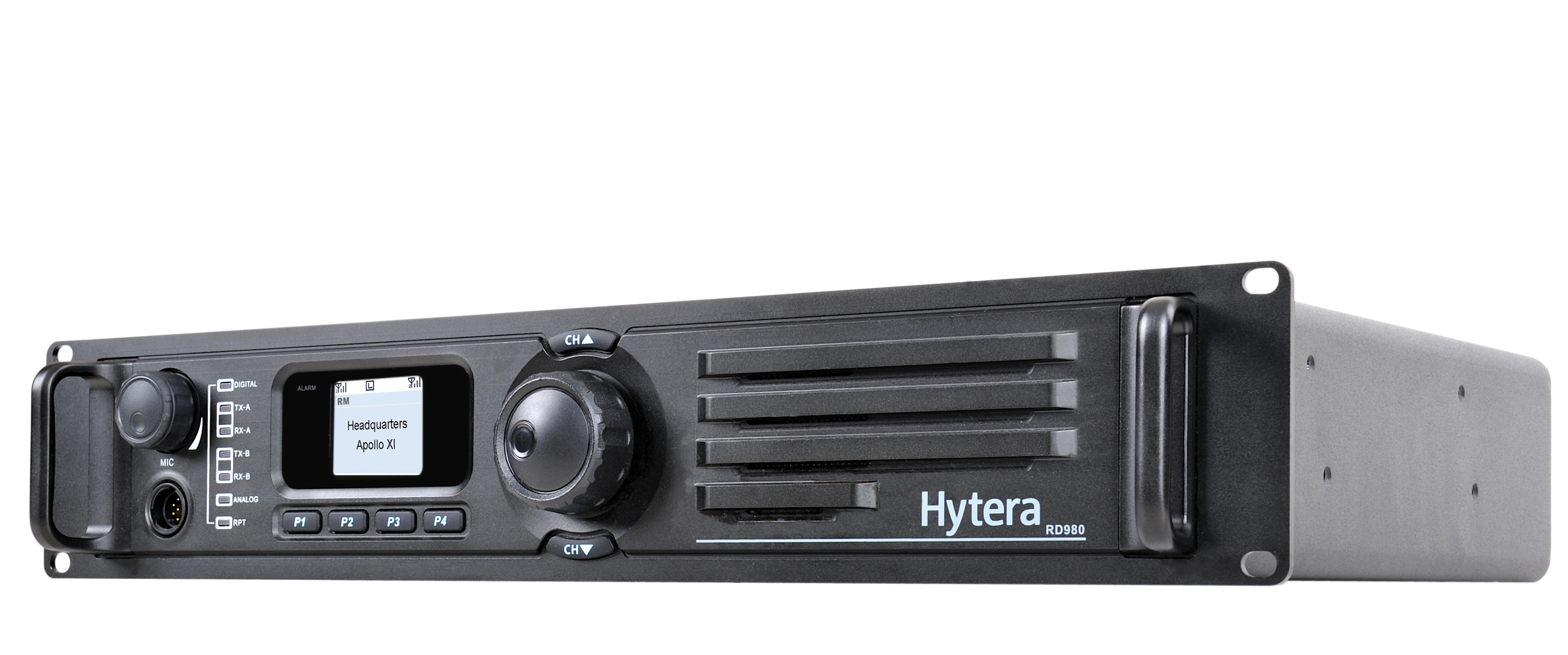

Переносной ретранслятор для гибкого построения сети связи

Переносной ретранслятор расширяет зону покрытия, позволяет гибко строить сеть связи и обеспечивает высокую мобильность при выполнении задач, что особенно необходимо для слежения, охраны и мобильной диспетчерской связи.

Характеристики

Общие характеристики
Диапазон частот		UHF1: 400-470МГц, UHF2:450-520МГц, UHF3: 350-400МГц UHF5: 806-941МГц*, VHF: 136-174МГц
Количество каналов		1024
Шаг сетки частот		25/20/12,5 кГц
Рабочее напряжение		7,4В (номинальное)
Аккумулятор		1100 мА/ч (Li-Ion) / 1400 мА/ч (Li-Ion) / 1800 мА/ч (Li-Ion)
Срок работы аккумулятора (рабочий цикл 5-5-90, высокая мощность передачи)		Цифровой: около 10 часов (Li-ion аккумулятор 1100 мА/ч) Цифровой: около 12 часов (Li-ionаккумулятор 1400 мА/ч) Цифровой: около 15 часов (Li-ionаккумулятор 1800 мА/ч)
Стабильность частоты		±1.5ppm
Сопротивление антенны		50 Ом
Размеры (В×Ш×Г) (с аккумулятором, без антенны)		119,5 x 57 x 21 мм (Li-ion аккумулятор 1100 мА/ч) 119,5 x 57 x 23 мм (Li-ion аккумулятор 1400 мА/ч) 119,5 x 57 x 26 мм (Li-ion аккумулятор 1800 мА/ч)
Вес		около 240 г (Li-ion аккумулятор 1100мА/ч) около 260 г (Li-ion аккумулятор 1400мА/ч) около 280 г (Li-ion аккумулятор 1800мА/ч)
ЖК-экран		160 x 128 пикселей, 65536 цветов, 1,8 дюймов, 4 строки
Передатчик
Выходная мощность		Высокая мощность VHF: 5 Вт Низкая мощность VHF: 1 Вт Высокая мощность UHF1/UHF2/UHF3: 4 Вт Высокая мощность UHF5: 3 Вт (806-870 МГц), 2,5 Вт (896-941МГц) Низкая мощность UHF: 1 Вт
Частотная модуляция		11K0F3E при 12,5 кГц 14K0F3E при 20 кГц 16K0F3E при 25 кГц
Цифровая модуляция 4FSK		12,5 кГц только данные: 7K60FXD 12,5 кГц данные и голос: 7K60FXW
Кондуктивное излучение		-36 дБм<1 ГГц -30 дБм>1 ГГц
Девиация частоты		±2,5 кГц при 12,5 кГц ±4,0 кГц при 20 кГц ±5,0 кГц при 25 кГц
ЧМ-фон и шум		40 дБ при 12,5 кГц 43 дБ при 20 кГц 45 дБ при 25 кГц
Мощность на соседнем канале		60 дБ при 12,5 кГц, 70 дБ при 20/25 кГц
Звуковая чувствительность		От +1 до -3 дБ
Искажение звука		Не более 3%
Тип цифрового вокодера		AMBE++ или SELP
Цифровой протокол		ETSI-TS102 361-1, 2&3
Приемник
Чувствительность	Аналоговая	0,3 мкВ (12 дБ SINAD) 0,22 мкВ (стандарт) (12 дБ SINAD) 0,4 мкВ (20 дБ SINAD)
	Цифровая	0,3 мкВ/BER5%
Избирательность по соседнему каналу TIA-603 ETSI		60 дБ при 12,5 кГц / 70 дБ при 20 и 25 кГц 60 дБ при 12,5 кГц / 70 дБ при 20 и 25 кГц
Интермодуляционная избирательность TIA-603 ETSI		70 дБ при 12,5/20/25 кГц 65 дБ при 12,5/20/25 кГц
Подавление побочных излучений TIA-603 ETSI		70 дБ при 12,5/20/25 кГц 70 дБ при 12,5/20/25 кГц
Фоны и шумы		40 дБ при 12,5 кГц 43 дБ при 20 кГц 45 дБ при 25 кГц
Номинальная выходная мощность аудиосигнала		0,5 Вт
Номинальное искажение аудиосигнала		не более 3%
Звуковая чувствительность		От +1 до -3 дБ
Кондуктивное паразитное излучение		Не более -57 дБм
Параметры окружающей среды
Рабочая температура		-30℃ ~ +60℃
Температура хранения		-40℃ ~ +85℃
Устойчивость к электростатическим разрядам		МЭК 61000-4-2 (уровень 4) ±8 кВ (контактный разряд) ±15 кВ (воздушный разряд)
Американский военный стандарт		MIL-STD-810 C/D/E/F/G
Пыле и водозащиты		Стандарт IP67
Влажность		MIL-STD-810 C/D/E/F/G
Устойчивость к ударным нагрузкам и вибрации		MIL-STD-810 C/D/E/F/G
GPS
Холодный пуск TTFF (время первого определения местоположения)		Не более одной минуты
Горячий пуск TTFF (время первого определения местоположения)		Не более 10 секунд
Точность по горизонтали		Не более 10 метров

* Этот диапазон частот доступен только для режима транкинговой связи DMR.
В связи с постоянным усовершенствованием все технические характеристики могут быть изменены без предварительного уведомления.

Аксессуары

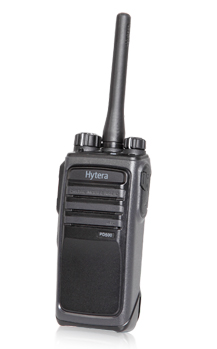

HYTERA PD505

Описание

Цифровая рация Hytera PD505 имеет эргономичный и удобный дизайн, легка и прочна при компактных размерах.

Аккумулятор цифровой радиостанции Hytera PD505 (Хитера) благодаря высокой емкости позволяет станции длительное время работать автономно: в цифровом режиме станция работает не менее 16 часов.

Рация Hytera PD505 соответствует военному стандарту MIL-STD-810 C/D/E и может работать как в цифровом, так и в аналоговом режимах.

Hytera PD 505 благодаря цифровому режиму работы имеет защиту от прослушивания переговоров, в радиостанции реализовано базовое цифровое шифрование а также возможность при работе в аналоговом режиме использование инверсионного скремблера (Scrambler).

Протокол данных полностью соответствует стандарту DMRA.

Особенности и функции

Характеристики

Компактность, обтекаемость, легкость

Размеры 115 х 54 х 27 мм ,два цвета, вес 260 г.

Аккумулятор с увеличенным сроком работы

В цифровом режиме радиостанция PD505 работает не менее 16 часов при рабочем цикле 5-5-90.

Прочность и надежность

Радиостанция соответствует стандартам MIL-STD-810 C/D/E/F/G и IP54.

Звонок/передача текста одним касанием

Дополнительные функции (опциональные)

Радиостанция PD505 поддерживает функции включения и выключения радиостанции, удаленный мониторинг и прерывание на основе приоритета.

Два режима (аналоговый и цифровой)

Поддержка двух режимов, аналогового и цифрового,позволяет плавно переключаться из аналогового в цифровой.

Защищенная связь

В аналоговом режиме обеспечиваются базовые функции цифрового шифрования и скремблирования.

Дополнительные виды сигнализации

Услуги передачи данных стандарта DMRA

Протокол передачи данных полностью соответствует стандарту DMRA.

Псевдотранкинг

Два слота в DMO

Сферы применения

·Розничная торговля

·Образование

Радиостанция PD505 компактна и удобна в использовании, способна обеспечивать связь на дальние расстояния в школах или университетских городках.

·Системы безопасности

Благодаря поддержке различных видов шифрования радиостанция PD505 обеспечивает защищенную связь.

·Склады

·Гостиницы

Интенсивный трафик требует более эффективного использования частотных ресурсов.

·Аренда радиостанций

Функция аренды радиостанции необходима для бизнеса, занимающегося сдачей радиостанций в аренду.

Характеристики

Технические характеристики
Диапазон частот		UHF: 400-470 МГц, VHF: 136-174 МГц
Количество каналов		32
Количество зон		3
Шаг сетки частот		25/20/12,5 кГц
Рабочее напряжение		7.4 В
Аккумулятор		1500 мА/ч (Li-Ion);2000 мА/ч(Li-Ion)
Срок работы аккумулятора(5/5/90 )		Аналоговый: около 11 часов;Цифровой: около 16 часов
Вес		260 г
Размеры		115 X 54 X 27мм
Стабильность частоты		±0.5ppm
Сопротивление антенны		50 Ом
Передатчик
Выходная мощность		Высокая мощность VHF: 5 Вт Низкая мощность VHF: 1 Вт Высокая мощность UHF: 4 Вт Низкая мощность UHF: 1 Вт
Частотная модуляция		11K0F3E при 12,5 кГц;14K0F3E при 20 кГц;16K0F3E при 25 кГц
Цифровая модуляция 4FSK		12,5 кГц только данные: 7K60FXD;12,5 кГц данные и голос: 7K60FXW
Кондуктивное излучение		-36 дБм <1 ГГц, -30 дБм >1 ГГц
Девиация частоты		±2,5 кГц при 12,5 кГц;±4,0 кГц при 20 кГц;±5,0 кГц при 25 кГц
ЧМ-фон и шум		40 дБ при 12,5 Гц;43 дБ при 20 кГц;45 дБ при 25 кГц
Мощность на соседнем канале		60 дБ при 12,5 кГц, 70 дБ при 20/25 кГц
Звуковая чувствительность		От +1 до -3 дБ
Искажение звука		Не более 3%
Тип цифрового вокодера		AMBE++ или SELP
Цифровой протокол		ETSI-TS102 361-1,-2,-3
Приемник
Чувствительность	цифровая	0,22 мкВ /BER 5%
	аналоговая	0,22 мкВ (12 дБ SIN AD);0,22 мкВ (стандарт) (12 дБ SIN AD);0,4 мкВ (SIN AD 20 дБ)
Избирательность по соседнему каналу TIA-603 ETSI		60 дБ при 12,5 кГц/70 дБ при 20 и 25 кГц 60 дБ при 12,5 кГц/70 дБ при 20 и 25 кГц
Подавление побочных излучений TIA-603 ETSI		70 дБ при 12,5/20/25 кГц 70 дБ при 12,5/20/25 кГц
Интермодуляционная избирательность TIA-603 ETSI		70 дБ при 12,5/20/25 кГц 65 дБ при 12,5/20/25 кГц
Фоны и шумы		40 дБ при 12,5 кГц;43 дБ при 20 кГц;45 дБ при 25 кГц
Номинальная выходная мощность аудиосигнала		0,5 Вт
Номинальное искажение аудиосигнала		Не более 3%
Звуковая чувствительность		От +1 до -3 дБ
Кондуктивное паразитное излучение		Не более -57 дБм
Параметры окружающей среды
Рабочая температура		-30℃ ~ +60℃
Температура хранения		-40℃ ~ +85℃
Устойчивость к электростатическим разрядам		МЭК 61000-4-2 (уровень 4);±8 кВ (контактный разряд);±15 кВ (воздушный разряд)
Пыле- и водозащита		Стандарт IP54
Влажность		В соответствии со стандартом MIL-STD-810 C/D/E/F/G
Устойчивость к ударным нагрузкам и вибрации		В соответствии со стандартом MIL-STD-810 C/D/E/F/G

По причине постоянного развития все характеристики могут быть изменены без предварительного уведомления.

Аксессуары

HYTERA X1e

Описание

Hytera X1e - цифровая портативная радиостанция скрытого ношения от Hytera, поддерживающая работу в аналоговом и цифровом режимах. Радиостанция оснащена модулями GPS и Man Down (падение человека). Прочная конструкция, миниатюрный размер, высокий уровень защиты данных и многофункциональность делают эту рацию идеальной для профессионального использования.

Носимая радиостанция Hytera X1e выполнена в ударопрочном корпусе, соответствующем стандарту пыле- и влагозащищенности IP57. Материалы корпуса (металл и специализированный АБС-пластик) обеспечивают высокую степень защиты устройства.

Особенности и функции

Усовершенствованное шифрование

Поддержка аксессуаров BT Hytera

Радиостанция поддерживает такие аксессуары BT Hytera, как EHW02, наушник BT, POA47, кольцо BT PTT.

Открытый USB-интерфейс

Открытый USB-порт обеспечивает возможность быстрой разработки приложений.

GPS-навигация

Встроенный GPS-модуль поддерживает приложения ГИС.

Два режима (аналоговый и цифровой)

Разнообразные голосовые вызовы

Голосовые вызовы включают в себя персональные вызовы, групповые вызовы и вызовы всех радиостанций.

Вибрация

Вибрация оповещает о приеме голосового вызова и сообщения.

Поддержка различных режимов сигнализации

Возможность обновления ПО

Диспетчерская система Hytera и переносной ретранслятор обеспечивают гибкое построение сети и диспетчерскую связь

Диспетчерская система Hytera

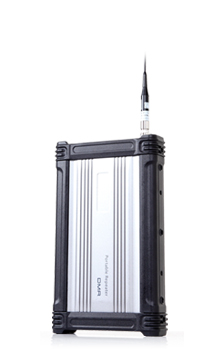

Переносной ретранслятор для гибкого построения сети связи

Характеристики

Общие характеристики
Диапазон частот		UHF1: 400-470МГц, UHF2:450-520МГц, UHF3: 350-400МГц UHF5: 806-941МГц*, VHF: 136-174МГц
Количество каналов		1024
Шаг сетки частот		25/20/12,5 кГц
Рабочее напряжение		7,4В (номинальное)
Аккумулятор		1100 мА/ч (Li-Ion) / 1400 мА/ч (Li-Ion) / 1800 мА/ч (Li-Ion)
Срок работы аккумулятора (рабочий цикл 5-5-90, высокая мощность передачи)		Цифровой: около 10 часов (Li-ionаккумулятор 1100 мА/ч) Цифровой: около 12 часов (Li-ionаккумулятор 1400 мА/ч) Цифровой: около 15 часов (Li-ionаккумулятор 1800 мА/ч)
Стабильность частоты		±1.5ppm
Сопротивление антенны		50 Ом
Размеры (В×Ш×Г) (с аккумулятором, без антенны)		119,5 X 57 X 18 мм (Li-ionаккумулятор 1100 мА/ч) 119,5 X 57 X 20 мм (Li-ionаккумулятор 1400 мА/ч) 119,5 X 57 X 23 мм (Li-ionаккумулятор 1800 мА/ч)
Вес		около 220 г (Li-ion аккумулятор 1100мА/ч) около 240 г (Li-ion аккумулятор 1400мА/ч) около 260 г (Li-ion аккумулятор 1800мА/ч)
Передатчик
Выходная мощность		Высокая мощность VHF: 5 Вт Низкая мощность VHF: 1 Вт Высокая мощность UHF1/UHF2/UHF3: 4 Вт Высокая мощность UHF5: 3 Вт (806-870 МГц), 2,5 Вт (896-941МГц) Низкая мощность UHF: 1 Вт
Частотная модуляция		11K0F3E при 12,5 кГц 14K0F3E при 20 кГц 16K0F3E при 25 кГц
Цифровая модуляция 4FSK		12,5 кГц только данные: 7K60FXD 12,5 кГц данные и голос: 7K60FXW
Кондуктивное излучение		-36 дБм<1 ГГц -30 дБм>1 ГГц
Девиация частоты		±2,5 кГц при 12,5 кГц ±4,0 кГц при 20 кГц ±5,0 кГц при 25 кГц
ЧМ-фон и шум		40 дБ при 12,5 кГц 43 дБ при 20 кГц 45 дБ при 25 кГц
Мощность на соседнем канале		60 дБ при 12,5 кГц, 70 дБ при 20/25 кГц
Звуковая чувствительность		От +1 до -3 дБ
Искажение звука		Не более 3%
Тип цифрового вокодера		AMBE++ или SELP
Цифровой протокол		ETSI-TS102 361-1, 2&3
Приемник
Чувствительность	Аналоговая	0,3 мкВ (12 дБ SINAD) 0,22 мкВ (стандарт) (12 дБ SINAD) 0,4 мкВ (20 дБ SINAD)
	Цифровая	0,3 мкВ/BER5%
Избирательность по соседнему каналу TIA-603 ETSI		60 дБ при 12,5 кГц / 70 дБ при 20 и 25 кГц 60 дБ при 12,5 кГц / 70 дБ при 20 и 25 кГц
Интермодуляционная избирательность TIA-603 ETSI		70 дБ при 12,5/20/25 кГц 65 дБ при 12,5/20/25 кГц
Подавление побочных излучений TIA-603 ETSI		70 дБ при 12,5/20/25 кГц 70 дБ при 12,5/20/25 кГц
Фоны и шумы		40 дБ при 12,5 кГц 43 дБ при 20 кГц 45 дБ при 25 кГц
Номинальная выходная мощность аудиосигнала		0,5 Вт
Номинальное искажение аудиосигнала		не более 3%
Звуковая чувствительность		От +1 до -3 дБ
Кондуктивное паразитное излучение		Не более -57 дБм
Параметры окружающей среды
Рабочая температура		-30℃ ~ +60℃
Температура хранения		-40℃ ~ +85℃
Устойчивость к электростатическим разрядам		МЭК 61000-4-2 (уровень 4) ±8 кВ (контактный разряд) ±15 кВ (воздушный разряд)
Американский военный стандарт		MIL-STD-810 C/D/E/F/G
Пыле и водозащиты		Стандарт IP67
Влажность		MIL-STD-810 C/D/E/F/G
Устойчивость к ударным нагрузкам и вибрации		MIL-STD-810 C/D/E/F/G
GPS
Холодный пуск TTFF (время первого определения местоположения)		Не более одной минуты
Горячий пуск TTFF (время первого определения местоположения)		Не более 10 секунд
Точность по горизонтали		Не более 10 метров

Этот диапазон частот доступен только для режима транкинговой связи DMR.
В связи с постоянным усовершенствованием все технические характеристики могут быть изменены без предварительного уведомления.

Аксессуары

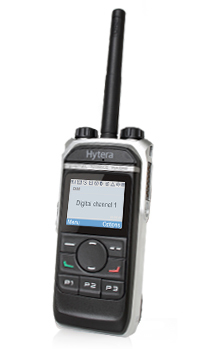

HYTERA PD665

Описание

PD-665 Hytera - это портативная радиостанция цифровая носимая. Области применения радиостанции HYTERA PD 665: строительные площадки, лесное хозяйство, банки, производство. Имеет категорию защиты от воды IP67.

Особенности и функции

Компактная, легкая, с обтекаемой формой

Размеры 122 X 55 X 27 мм, поликарбонатный и металлический корпус, вес 310 г

Совместимость IP67

В соответствии с классом защиты IP67 выдерживает погружение на глубину до 1 м на 30 минут и более.

Износостойкость и надежность

Соответствует военному стандарту MIL-STD-810 C/D/E/F/G.

Псевдотранкинг

Полный диапазон частот

Расширенный диапазон частот 400–527 МГц.

Два режима (аналоговый и цифровой)

Защищенная связь

В аналоговом режиме поддерживается основное и расширенное цифровое кодирование и функция шифрования.

Расширенная сигнализация

Услуга передачи данных стандарта DMRA

Протокол передачи данных полностью соответствует стандарту DMRA.

Спутниковая система навигации GPS (опциональная)

Встроенный модуль GPS поддерживает приложения ГИС (географическая информационная система).

Оповещение о падении (опциональная)

При падении пользователя радиостанция автоматически оповещает об этом других.

Порт для дальнейшей разработки

Сбоку радиостанции PD665 имеется резервный порт, который позволяет пользователю или сторонним партнерам разрабатывать другие полезные приложения, расширяющие функционал радиостанции.

Звонок/текст одним касанием

функций.

Дополнительные функции

Радиостанция PD665 позволяет включать и отключать радиосвязь (только с декодированием), вести удаленный контроль (только с

декодированием) и имеет функцию приоритетного прерывания.

Прерывание радиосвязи на основе приоритета

обеспечить экстренную и оперативную связь.

Два слота в DMO

DMO Hytera обеспечивает два слота, которые позволяют на одной частоте использовать два разговорных тракта.

Характеристики

Общие характеристики
Диапазон частот		UHF: 400-527 МГц, VHF: 136-174 МГц
Количество каналов		1024
Количество зон		64
Шаг сетки частот		25/20/12,5 кГц
Рабочее напряжение		7.4 В
Аккумулятор		1500 мА/ч (стандарт) / 2000 мА/ч
Срок работы аккумулятора(5/5/90 )		Аналоговый: около 11 часов Цифровой: около 16 часов
Вес		310г
Размеры		122 X 55 X 27 мм
Стабильность частоты		±0.5ppm
Сопротивление антенны		50 Ом
Передатчик
Выходная мощность		Высокая мощность VHF: 5 Вт Низкая мощность VHF: 1 Вт Высокая мощность UHF: 4 Вт Низкая мощность UHF: 1 Вт
Частотная модуляция		11K0F3E при 12,5 кГц;14K0F3E при 20 кГц;16K0F3E при 25 кГц
Цифровая модуляция 4FSK		12,5 кГц только данные: 7K60FXD;12,5 кГц данные и голос: 7K60FXW
Кондуктивное излучение		-36 дБм <1 ГГц, -30 дБм >1 ГГц
Девиация частоты		±2,5 кГц при 12,5 кГц;±4,0 кГц при 20 кГц;±5,0 кГц при 25 кГц
ЧМ-фон и шум		40 дБ при 12,5 Гц;43 дБ при 20 кГц;45 дБ при 25 кГц
Мощность на соседнем канале		60 дБ при 12,5 кГц, 70 дБ при 20/25 кГц
Звуковая чувствительность		От +1 до -3 дБ
Искажение звука		Не более 3%
Тип цифрового вокодера		AMBE++ или SELP
Цифровой протокол		ETSI-TS102 361-1,-2,-3
Приемник
Чувствительность	цифровая	0,22 мкВ /BER 5%
	аналоговая	0,22 мкВ (12 дБ SIN AD);0,22 мкВ (стандарт) (12 дБ SIN AD);0,4 мкВ (SIN AD 20 дБ)
Избирательность по соседнему каналу		TIA-603: 60 дБ при 12,5 кГц/70 дБ при 20 и 25 кГц; ETSI: 60 дБ при 12,5 кГц/70 дБ при 20 и 25 кГц
Подавление побочных излучений		TIA-603: 70 дБ при 12,5/20/25 кГц; ETSI:70 дБ при 12,5/20/25 кГц
Интермодуляционная избирательность		TIA-603: 70 дБ при 12,5/20/25 кГц; ETSI: 65 дБ при 12,5/20/25 кГц
Фоны и шумы		40 дБ при 12,5 кГц;43 дБ при 20 кГц;45 дБ при 25 кГц
Номинальная выходная мощность аудиосигнала		0,5 Вт
Номинальное искажение аудиосигнала		Не более 3%
Звуковая чувствительность		От +1 до -3 дБ
Кондуктивное паразитное излучение		Не более -57 дБм
Параметры окружающей среды
Рабочая температура		-30℃~ +60℃
Температура хранения		-40℃ ~ +85℃
Устойчивость к электростатическим разрядам		МЭК 61000-4-2 (уровень 4);±8 кВ (контактный разряд);±15 кВ (воздушный разряд)
Пыле- и водозащита		Стандарт IP67
Влажность		В соответствии со стандартом MIL-STD-810 C/D/E/F/G
Устойчивость к ударным нагрузкам и вибрации		В соответствии со стандартом MIL-STD-810 C/D/E/F/G
GPS
Холодный пуск TTFF (время первого определения местоположения)		Не более одной минуты
Горячий пуск TTFF (время первого определения местоположения		Не более 10 секунд
Точность по горизонтали		Не более 10 метров

По причине постоянного развития все характеристики могут быть изменены безпредварительного уведомления.

Аксессуары

HYTERA PD795 Ex

Описание

Цифровая носимая (портативная) радиостанция Hytera PD795EX открытого стандарта DMR (ETSI) в исполнении IP67. Радиостанции Hytera PD795EX могут работать в цифровом и аналоговом режимах в диапазоне частот 400...470 МГц. Радиостанции Hytera PD795EX могут быть предварительно запрограммированы на 1024 радиоканала (64 зоны). Передача текстовых сообщений длительностью до 256 символов в каждом.

Особенности и функции

Технические особенности

Усовершенствованная электросхема и электромагнитное экранирование печатной платы

Для обеспечения такого высокого уровня безопасности в радиостанции Hytera PD795 Ex используется схема с оптимизированной конструкцией распределения линий, что сводит к минимуму возможность возникновения неисправностей в схеме. Все ключевые компоненты на печатной плате экранированы, а линии, компоненты, компоненты и экраны разнесены друг от друга таким образом, чтобы обеспечить наибольшую электромагнитную совместимость и защиту от внутренних помех.

Инновационная технология герметизации кремнийорганической смолой

Технология герметизации кремнийорганической смолой помогает предотвратить контакт внутренних схем с воздухом, водой, попадание в них жидкости, пыли и опасного газа. Процесс герметизации кремнийорганической смолой очень сложный и требует особой осторожности. Поэтому на каждую радиостанцию PD795 Ex на производственной линии уходит восемь часов.

Инновационная антистатическая конструкция

В этой взрывозащищенной портативной радиостанции используется запатентованная компанией Hytera антистатическая конструкция и технология формовки из двух компонентов. Статический дисперсионный материал (синий) значительно уменьшает накопление статического заряда на поверхности, уменьшая тем самым вероятность статического разряда в устройстве. При этом износостойкий материал (черный) увеличивает прочность корпуса.

Запатентованный фиксатор аккумулятора

Для того чтобы отсоединить аккумулятор от радиостанции, замок и защелку нужно двигать по разным осям. Такой механизм не позволяет аккумулятору выпасть в случае падения.

Сертификация

Области применения

Химическая промышленность
Горючие газы, жидкости и твердые вещества, перерабатываемые в различных процессах химической промышленности, могут привести к возникновению взрывоопасных смесей.

Энергетические компании
Крупный уголь, который не взрывоопасен на воздухе, может в процессе транспортировки, шлифовки или сушки образовывать пыль, взрывоопасную при контакте с воздухом.

Горнодобывающая промышленность
Побочным продуктом добычи угля является газ. При добыче угля под землей собирается газ, который при несоблюдении техники безопасности может взорваться угольной шахте.

Тушение пожаров
При тушении пожаров, особенно в таких критических ситуациях, как разлив нефти или утечка природного газа, требуется электрооборудование с высокой степенью безопасности.

Фармацевтическая промышленность
При производстве фармацевтических препаратов в качестве растворителей часто используются спирты, а также компоненты и вспомогательные материалы, которые могут привести к взрыву пыли, например, лактоза.

Нефтеперерабатывающие заводы
Все используемые на нефтеперерабатывающих заводах углеводороды легко воспламеняются и в зависимости от температуры воспламенения могут взрываться даже при температуре окружающей среды. Территория вокруг нефтеперерабатывающих заводов, как правило, считается взрывоопасной средой.

Характеристики

Общие характеристики
Диапазон частот		UHF1: 400-470 МГц, VHF: 136-174 МГц
Количество каналов		1024
Количество зон		64 (до 16 каналов в каждой)
Шаг сетки частот		12,5 кГц/ 20 кГц/ 25 кГц
Рабочее напряжение		7,4В (номинальное)
Аккумулятор		1800 мА/ч (Li-Ion)
Срок работы аккумулятора (рабочий цикл 5-5-90, высокая мощность передачи) Li-Ion аккумулятор большой емкости 1800 мА/ч		Аналоговый: около 14,5 ч / 13 ч (GPS) Цифровой: около 17 ч / 15 ч (GPS)
Стабильность частоты		±1.5ppm
Сопротивление антенны		50 Ом
Размеры (В×Ш×Г) (со стандартным аккумулятором, без антенны)		141 X 55 X 39 мм
Вес (со стандартным аккумулятором и антенной)		495 г
ЖК-экран		160 x 128 пикселей, 65536 цветов, 1,8 дюймов, 4 строки
Уровни взрывозащищенности: ATEX		II 2G Ex ib IIC T4 II 2D Ex ib IIIC T120℃ IP5X I M2 Ex ib
Уровни взрывозащищенности: IECEx		Ex ib IIC T4 Ex ib IIIC T120℃ IP5X Ex ib I
Уровни взрывозащищенности: FM/CSA		Class I, Zone 1 AEx/Ex ib IIC T4 Gb Class II, III Div 1, Group E, F, G T120℃ -20℃≤Ta≤50℃
Передатчик
Выходная мощность		1 Вт
Частотная модуляция		11K0F3E на 12,5 Гц 14K0F3E на 20 кГц 16K0F3E на 25 кГц
Цифровая модуляция 4FSK		12,5 кГц только для передачи данных: 7K60FXD 12,5 кГц для передачи данных и голоса: 7K60FXW
Кондуктивное излучение		-36 дБм <1 ГГц -30 дБм >1 ГГц
Девиация частоты		±2,5 кГц при 12,5 кГц ±4,0 кГц при 20 кГц ±5,0 кГц при 25 кГц
ЧМ-фон и шум		40 дБ при 12,5 кГц 43 дБ при 20 кГц 45 дБ при 25 кГц
Мощность на соседнем канале		60 дБ при 12,5 кГц 70 дБ при 20/25 кГц
Звуковая чувствительность		От +1 до -3 дБ
Искажение звука		Не более 3%
Тип цифрового вокодера		AMBE++ или SELP
Цифровой протокол		ETSI-TS102 361-1, 2&3
Приемник
Чувствительность	Аналоговая	0,3 мкВ (12 дБ SINAD) 0,22мкВ (стандарт) (12дБ SINAD) 0,4мкВ (20 дБ SINAD)
	Цифровая	0,3мкВ/BER5%
Избирательность по соседнему каналу TIA-603 ETSI		60 дБ при 12,5 кГц / 70дБ при 20 & 25 кГц 60 дБ при 12,5 кГц / 70дБ при 20 & 25 кГц
Интермодуляционная избирательность TIA-603 ETSI		70 дБ при 12,5/20/25 кГц 65 дБ при 12,5/20/25 кГц
Подавление побочных излучений TIA-603 ETSI		80 дБ при 12,5/20/25 кГц 84 дБ при 12,5/20/25 кГц
ЧМ-фон и шум		40 дБ при 12,5 кГц 43 дБ при 20 кГц 45 дБ при 25 кГц
Номинальная выходная мощность аудиосигнала		0,5 Вт
Номинальное искажение аудиосигнала		Не более 3%
Звуковая чувствительность		От +1 до -3 дБ
Кондуктивное паразитное излучение		Не более -57 дБм
Условия окружающей среды
Рабочая температура		-20℃ ~ +50℃
Температура хранения		-40℃ ~ +85℃
Устойчивость к электростатическим разрядам		МЭК 61000-4-2 (уровень 4) ±8 кВ (контактный разряд) ±15 кВ (воздушный разряд)
Американский военный стандарт		MIL-STD-810 C/D/E/F/G
Выле- и водозащита		IP67 (без взрывозащиты)
Влажность		MIL-STD-810 C/D/E/F/G
Устойчивость к ударным нагрузкам и вибрации		MIL-STD-810 C/D/E/F/G
GPS*
Холодный пуск TTFF (время первого определения местоположения)		Не более одной минуты
Горячий пуск TTFF (время первого определения местоположения)		Не более 10 секунд
Точность по горизонтали		Не более 10 метров

*Точное долгосрочное позиционирование (до 95% - отслеживание 5 спутниками с номинальной мощностью сигнала 130 дБм).

Все технические характеристики подтверждены испытаниями, выполненными в соответствии с применимыми стандартами, и могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием.

Аксессуары

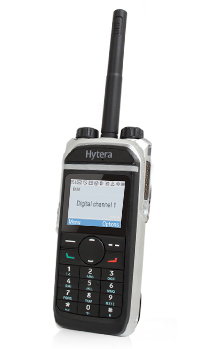

HYTERA PD685

Описание

PD-685 Hytera - это портативная радиостанция цифровая носимая, имеет аналоговый и цифровой режимы работы, металлический корпус большую дальность связи.

Особенности и функции

Компактная, легкая, с обтекаемой формой

Размеры 122 X 55 X 27 мм, поликарбонатный и металлический корпус, вес 310 г.

Совместимость IP67

В соответствии с классом защиты IP67 выдерживает погружение на глубину до 1 м на 30 минут и более.

Износостойкость и надежность

Соответствует военному стандарту MIL-STD-810 C/D/E/F/G.

Псевдотранкинг

Полный диапазон частот

Расширенный диапазон частот 400–527 МГц.

Два режима (аналоговый и цифровой)

Защищенная связь

В аналоговом режиме поддерживается основное и расширенное цифровое кодирование и функция шифрования.

Расширенная сигнализация

Поддерживается множество режимов аналоговой сигнализации, включая HDC1200, 2-тональную и 5-тональную сигнализацию, что упрощает интеграцию в существующие аналоговые системы радиосвязи.

Услуга передачи данных стандарта DMRA

Протокол передачи данных полностью соответствует стандарту DMRA.

Спутниковая система навигации GPS (опциональная)

Встроенный модуль GPS поддерживает приложения ГИС (географическая информационная система).

Оповещение о падении (опциональная)

При падении пользователя радиостанция автоматически оповещает об этом других.

Порт для дальнейшей разработки

Сбоку радиостанции PD685 имеется резервный порт, который позволяет пользователю или сторонним партнерам разрабатывать другие полезные приложения, расширяющие функционал радиостанции.

Звонок/текст одним касанием

функций. Радиостанция PD685 позволяет вводить с клавиатуры текстовые сообщения до 256 символов.

Дополнительные функции

Радиостанция PD685 позволяет включать и отключать радиосвязь (только с декодированием), вести удаленный контроль (только с

декодированием) и имеет функцию приоритетного прерывания.

Прерывание радиосвязи на основе приоритета

обеспечить экстренную и оперативную связь.

Два слота в DMO

DMO Hytera обеспечивает два слота, которые позволяют на одной частоте использовать два разговорных тракта.

Характеристики

Общие характеристики
Диапазон частот		UHF: 400-527 МГц, VHF: 136-174 МГц
Количество каналов		1024
Количество зон		64
Шаг сетки частот		25/20/12,5 кГц
Рабочее напряжение		7.4 В
Аккумулятор		1500 мА/ч (стандарт) / 2000 мА/ч
Срок работы аккумулятора(5/5/90 )		Аналоговый: около 11 часов Цифровой: около 16 часов
Вес		310г
Размеры		122 X 55 X 27 мм
Стабильность частоты		±0.5ppm
Сопротивление антенны		50 Ом
Передатчик
Выходная мощность		Высокая мощность VHF: 5 Вт Низкая мощность VHF: 1 Вт Высокая мощность UHF: 4 Вт Низкая мощность UHF: 1 Вт
Частотная модуляция		11K0F3E при 12,5 кГц;14K0F3E при 20 кГц;16K0F3E при 25 кГц
Цифровая модуляция 4FSK		12,5 кГц только данные: 7K60FXD;12,5 кГц данные и голос: 7K60FXW
Кондуктивное излучение		-36 дБм <1 ГГц, -30 дБм >1 ГГц
Девиация частоты		±2,5 кГц при 12,5 кГц;±4,0 кГц при 20 кГц;±5,0 кГц при 25 кГц
ЧМ-фон и шум		40 дБ при 12,5 Гц;43 дБ при 20 кГц;45 дБ при 25 кГц
Мощность на соседнем канале		60 дБ при 12,5 кГц, 70 дБ при 20/25 кГц
Звуковая чувствительность		От +1 до -3 дБ
Искажение звука		Не более 3%
Тип цифрового вокодера		AMBE++ или SELP
Цифровой протокол		ETSI-TS102 361-1,-2,-3
Приемник
Чувствительность	цифровая	0,22 мкВ /BER 5%
	аналоговая	0,22 мкВ (12 дБ SIN AD);0,22 мкВ (стандарт) (12 дБ SIN AD);0,4 мкВ (SIN AD 20 дБ)
Избирательность по соседнему каналу		TIA-603: 60 дБ при 12,5 кГц/70 дБ при 20 и 25 кГц; ETSI: 60 дБ при 12,5 кГц/70 дБ при 20 и 25 кГц
Подавление побочных излучений		TIA-603: 70 дБ при 12,5/20/25 кГц; ETSI:70 дБ при 12,5/20/25 кГц
Интермодуляционная избирательность		TIA-603: 70 дБ при 12,5/20/25 кГц; ETSI: 65 дБ при 12,5/20/25 кГц
Фоны и шумы		40 дБ при 12,5 кГц;43 дБ при 20 кГц;45 дБ при 25 кГц
Номинальная выходная мощность аудиосигнала		0,5 Вт
Номинальное искажение аудиосигнала		Не более 3%
Звуковая чувствительность		От +1 до -3 дБ
Кондуктивное паразитное излучение		Не более -57 дБм
Параметры окружающей среды
Рабочая температура		-30℃~ +60℃
Температура хранения		-40℃ ~ +85℃
Устойчивость к электростатическим разрядам		МЭК 61000-4-2 (уровень 4);±8 кВ (контактный разряд);±15 кВ (воздушный разряд)
Пыле- и водозащита		Стандарт IP67
Влажность		В соответствии со стандартом MIL-STD-810 C/D/E/F/G
Устойчивость к ударным нагрузкам и вибрации		В соответствии со стандартом MIL-STD-810 C/D/E/F/G
GPS
Холодный пуск TTFF (время первого определения местоположения)		Не более одной минуты
Горячий пуск TTFF (время первого определения местоположения		Не более 10 секунд
Точность по горизонтали		Не более 10 метров

По причине постоянного развития все характеристики могут быть изменены безпредварительного уведомления.

Аксессуары

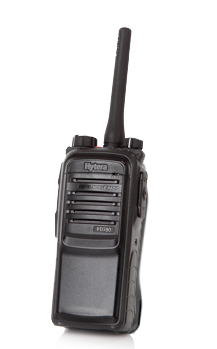

HYTERA PD705/705G

Описание

Hytera PD685- цифровая носимая (портативная) радиостанция, имеет аналоговый и цифровой режимы работы, металлический корпус большую дальность связи. Режимы работы цифровой DMR Tier II и аналоговый.

Особенности и функции

Два режима (аналоговый+цифровой)

Радиостанция PD705/705G может работать в аналоговом или цифровом режиме. Она совместима преимущественно с аналоговой системой и обеспечивает плавный переход с аналогового режима на цифровой.

Поддержка разнообразных голосовых вызовов

С помощью функции интеллектуальной сигнализации радиостанция PD705/705G поддерживает различные типы голосовых вызовов, включая персональные вызовы, групповые вызовы, вызовы всех радиостанций и экстренные вызовы.

Поддержка различных типов аналоговой сигнализации

Радиостанция PD705/705G поддерживает различные виды аналоговой сигнализации (HDC1200, телефоны с тональным набором, 2-тональная и 5-тональная сигнализация), различные схемы бесшумной настройки (CTCSS/CDCSS), предоставляя миру аналоговой связи более широкие функции.

Функция «одного касания» (One Touch)

Радиостанция PD705/705G поддерживает функции One Touch, которые позволяют одним касанием передавать текстовые сообщения, голосовые вызовы и пользоваться дополнительными услугами.

Сканирование

PD705/705G поддерживает сканирование чистых аналоговых голосовых данных и сигнализации, чистых цифровых голосовых и прочих данных, а также смешанный режим сканирования аналоговых и цифровых данных.

Роуминг

Радиостанция PD705/705G поддерживает автоматический роуминг всех площадок в многообъектной системе связи IP.

Конфиденциальность голосовых и прочих данных

Радиостанция PD705/705G поддерживает аналоговое скремблирование, цифровое шифрование при помощи улучшенного стандарта шифрования (AES) (опционально) и методологии шифрования ARCFOUR (ARC4) для голосовых и других данных.

Возможность обновления ПО

Возможность обновления ПО позволяет добавлять новые функции, не покупая новую радиостанцию. PD705(G) также можно переводить в режимы транкинговой связи MPT и DMR при наличии соответствующей лицензии, применяемой для такого же оборудования.

Характеристики

Общие характеристики
Диапазон частот		UHF1: 400-470 МГц; UHF2: 450-520 МГц UHF3: 350-400 МГц; UHF5: 806-941 МГц VHF: 136-174 МГц
Количество каналов		32
Количество зон		(до 16 каналов в каждой)
Шаг сетки частот		12.5/ 20/ 25 кГц
Рабочее напряжение		7,4 В (номинальное)
Аккумулятор		2000мА/ч (Li-Ion)
Срок работы аккумулятора (5/5/90)		Аналоговый: UHF1: 13.5ч 12ч (G) UHF2/UHF3: 12.5ч 11ч (G) UHF5 : 9.5ч 8.5ч(G) VHF: 11ч 10ч (G) Цифровой: UHF1: 15.5ч 14ч (G) UHF2/UHF3: 14.5ч 12.5ч (G) UHF5: 12ч 11ч (G) VHF: 13.5ч 12ч (G)
Стабильность частоты		±1.5ppm
Сопротивление антенны		50 Ом
Размеры		125 X 55 X 37мм
Вес		355 г
ЖК-экран		160×128 пикселей, 65536 цветов, 1.8 дюйма, 4 строки
Передатчик
Выходная мощность		Высокая мощность UHF1/UHF2/UHF3: 4 Вт Низкая мощность UHF1/UHF2/UHF3: 1 Вт Высокая мощность UHF5: 3 Вт (806-870MHz), 2.5 Вт (896-941MHz); Низкая мощность U5: 1 Вт Высокая мощность VHF: 5 Вт Низкая мощность VHF: 1 Вт
Частотная модуляция		11K0F3E при 12,5 кГц, 14K0F3E при 20 кГц, 16K0F3E при 25 кГц
Цифровая модуляция 4FSK		12,5 кГц только данные: 7K60FXD 12,5 кГц данные и голос: 7K60FXW
Кондуктивное излучение		-36 дБм <1 ГГц, -30 дБм >1 ГГц
Девиация частоты		±2,5 кГц при 12,5 кГц, ±4,0 кГц при 20 кГц, ±5,0 кГц при 25 кГц
ЧМ-фон и шум		40 дБ при 12,5 Гц, 43 дБ при 20 кГц, 45 дБ при 25 кГц
Мощность на соседнем канале		60 дБ при 12,5 кГц, 70 дБ при 20/25 кГц
Звуковая чувствительность		От +1 до -3 дБ
Искажение звука		Не более 3%
Тип цифрового вокодера		AMBE++ или SELP
Цифровой протокол		ETSI-TS102 361-1, -2,-3
Приемник
Чувствительность	Аналоговая	0,3 мкВ (12 дБ SINAD), 0,22 мкВ (стандартно) (12 дБ SINAD), 0,4 мкВ (20 дБ SINAD)
	Цифровая	0,3 мкВ при BER5%
Избирательность по соседнему каналу TIA-603 ETSI		60 дБ при 12,5 кГц / 70 дБ при 20/25 кГц 60 дБ при 12,5 кГц / 70 дБ при 20/25 кГц
Интермодуляционная избирательность TIA-603 ETSI		70 дБ при 12,5/20/25 кГц 65 дБ при 12,5/20/25 кГц
Подавление побочных излучений TIA-603 ETSI		70 дБ при 12,5/20/25 кГц 70 дБ при 12,5/20/25 кГц
Блокирование TIA-603 ETSI		80 дБ 84 дБ
Фоны и шумы		40 дБ при 12,5 кГц, 43 дБ при 20 кГц, 45 дБ при 25 кГц
Номинальная выходная мощность аудиосигнала		0,5 Вт
Номинальное искажение аудиосигнала		не более 3%
Звуковая чувствительность		От +1 до -3 дБ
Кондуктивное паразитное излучение		Не более -57 дБм
Параметры окружающей среды
Рабочая температура		От -30ºС до +60ºС
Температура хранения		От -40ºС до +85ºС
Устойчивость к электростатическим разрядам		МЭК 61000-4-2 (уровень 4) ±8 кВ (контактный разряд) ±15 кВ (воздушный разряд)
Американский военный стандарт		MIL-STD-810 C/D/E/F/G
Пыле- и водозащита		Стандарт IP67
Влажность		MIL-STD-810 C/D/E/F
Устойчивость к ударным нагрузкам и вибрации		MIL-STD-810 C/D/E/F
GPS (только PD705G)
Показатели точности приводятся для длительного слежения (95-й процентиль > пять видимых спутников при номинальной мощности сигнала -130 дБм)
Холодный пуск TTFF (время первого определения местоположения)		Не более одной минуты
Горячий пуск TTFF (время первого определения местоположения)		Не более 10 секунд
Точность по горизонтали		Не более 10 метров

Все технические характеристики проверяются в соответствии с применяемыми стандартами и в связи с постоянным усовершенствованием могут быть изменены без предварительного уведомления.

Аксессуары

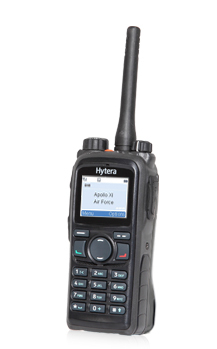

HYTERA PD785/785G

Описание

Цифровая рация Hytera PD785 разработана в соответствии со стандартом DMR и характеризуется эргономичным дизайном, своими обширными цифровыми функциями, а также их высоким качеством. Hytera делает удобным общение для Вас и позволяет быстро реагировать на меняющиеся условия.

Особенности и функции

Два режима (аналоговый+цифровой)

Радиостанция PD785/785G может работать в аналоговом или цифровом режиме. Она совместима преимущественно с аналоговой системой и обеспечивает плавный переход с аналогового режима на цифровой.

Поддержка разнообразных голосовых вызовов

С помощью функции интеллектуальной сигнализации радиостанция PD785/785G поддерживает различные типы голосовых вызовов, включая персональные вызовы, групповые вызовы, вызовы всех радиостанций и экстренные вызовы.

GPS

Радиостанция PD785G обеспечивает возможность просмотра данных местоположения GPS и отправки текстовых сообщений GPS.

Услуги передачи данных

Радиостанция PD785/785G поддерживает возможность передачи таких данных, как персональные и групповые текстовые сообщения. Также обеспечивается возможность управления сторонними радиостанциями посредством API (GPS, услуги радиорегистрации, управление радиовызовами, телеметрическая связь*, передача данных*) и телемеханики.

Поддержка различных типов аналоговой сигнализации

Радиостанция PD785/785G поддерживает различные виды аналоговой сигнализации (HDC1200, телефоны с тональным набором, 2-тональная и 5-тональная сигнализация), различные схемы бесшумной настройки (CTCSS/CDCSS), предоставляя миру аналоговой связи более широкие функции.

Дополнительные услуги

Радиостанция PD785/785G поддерживает такие дополнительные услуги, как проверка радиосвязи, удаленный контроль, уведомление о вызове, включение и выключение радиостанции.

Поддержка языков

Радиостанция PD785/785G поддерживает до 15 языков на выбор пользователя, включая английский, упрощенный китайский, традиционный китайский, тайский, арабский, фарси, корейский, итальянский, русский, польский, турецкий, французский, испанский и немецкий.

Функция «одного касания» (One Touch)

PD785/785G поддерживает функции One Touch, которые позволяют одним касанием передавать текстовые сообщения, голосовые вызовы и пользоваться дополнительными услугами.

Сканирование

Радиостанция PD785/785G поддерживает сканирование чистых аналоговых голосовых данных и сигнализации, чистых цифровых голосовых и прочих данных, а также смешанный режим сканирования аналоговых и цифровых данных.

Роуминг

Радиостанция PD785/785G поддерживает автоматический роуминг всех площадок в многообъектной системе связи IP.

Конфиденциальность голосовых и прочих данных

Радиостанция PD785/785G поддерживает аналоговое скремблирование, цифровое шифрование при помощи улучшенного стандарта шифрования (AES) (опционально) и методологии шифрования ARCFOUR (ARC4) для голосовых и других данных.

Аналого-цифровая телефонная связь (при помощи системы сигнализации DTMF)

PD785/785G поддерживает симплексную голосовую связь между радиостанциями и телефонами. Это позволяет пользователям радиостанций делать телефонные вызовы, а пользователям телефонов делать групповые или персональные вызовы пользователям радиостанций. В этой функции для подключения радиостанций к корпоративной АТС (УТАС) или телефонной сети общего пользования (ТфОП) используются готовые (COTS) аналоговые телефонные соединительные панели и обычная телефонная сеть (POTS).

Возможность обновления ПО

Возможность обновления ПО позволяет добавлять новые функции, не покупая новую радиостанцию. PD785/785G также можно переводить в режимы транкинговой связи MPT и DMR при наличии соответствующей лицензии, применяемой для такого же оборудования.

Характеристики

Общие характеристики
Диапазон частот		UHF1: 400-470 МГц; UHF2: 450-520 МГц UHF3: 350-400 МГц; UHF5: 806-941 МГц VHF: 136-174 МГц
Количество каналов		1024
Количество зон		64 (до 16 каналов в каждой)
Шаг сетки частот		12.5/ 20/ 25 кГц
Рабочее напряжение		7,4 В (номинальное)
Аккумулятор		2000мА/ч (Li-Ion)
Срок работы аккумулятора (5/5/90)		Аналоговый: UHF1: 13.5ч 12ч (G) UHF2/UHF3: 12.5ч 11ч (G) UHF5 : 9.5ч 8.5ч(G) VHF: 11ч 10ч (G) Цифровой: UHF1: 15.5ч 14ч (G) UHF2/UHF3: 14.5ч 12.5ч (G) UHF5: 12ч 11ч (G) VHF: 13.5ч 12ч (G)
Стабильность частоты		±1.5ppm
Сопротивление антенны		50 Ом
Размеры		125 X 55 X 37мм
Вес		355 г
ЖК-экран		160×128 пикселей, 65536 цветов, 1.8 дюйма, 4 строки
Передатчик
Выходная мощность		Высокая мощность UHF1/UHF2/UHF3: 4 Вт Низкая мощность UHF1/UHF2/UHF3: 1 Вт Высокая мощность UHF5: 3 Вт (806-870MHz), 2.5 Вт (896-941MHz); Низкая мощность U5: 1 Вт Высокая мощность VHF: 5 Вт Низкая мощность VHF: 1 Вт
Частотная модуляция		11K0F3E при 12,5 кГц, 14K0F3E при 20 кГц, 16K0F3E при 25 кГц
Цифровая модуляция 4FSK		12,5 кГц только данные: 7K60FXD 12,5 кГц данные и голос: 7K60FXW
Кондуктивное излучение		-36 дБм <1 ГГц, -30 дБм >1 ГГц
Девиация частоты		±2,5 кГц при 12,5 кГц, ±4,0 кГц при 20 кГц, ±5,0 кГц при 25 кГц
ЧМ-фон и шум		40 дБ при 12,5 Гц, 43 дБ при 20 кГц, 45 дБ при 25 кГц
Мощность на соседнем канале		60 дБ при 12,5 кГц, 70 дБ при 20/25 кГц
Звуковая чувствительность		От +1 до -3 дБ
Искажение звука		Не более 3%
Тип цифрового вокодера		AMBE++ или SELP
Цифровой протокол		ETSI-TS102 361-1, -2,-3
Приемник
Чувствительность	Аналоговая	0,3 мкВ (12 дБ SINAD), 0,22 мкВ (стандартно) (12 дБ SINAD), 0,4 мкВ (20 дБ SINAD)
	Цифровая	0,3 мкВ при BER5%
Избирательность по соседнему каналу TIA-603 ETSI		60 дБ при 12,5 кГц / 70 дБ при 20/25 кГц 60 дБ при 12,5 кГц / 70 дБ при 20/25 кГц
Интермодуляционная избирательность TIA-603 ETSI		70 дБ при 12,5/20/25 кГц 65 дБ при 12,5/20/25 кГц
Подавление побочных излучений TIA-603 ETSI		70 дБ при 12,5/20/25 кГц 70 дБ при 12,5/20/25 кГц
Блокирование TIA-603 ETSI		80 дБ 84 дБ
Фоны и шумы		40 дБ при 12,5 кГц, 43 дБ при 20 кГц, 45 дБ при 25 кГц
Номинальная выходная мощность аудиосигнала		0,5 Вт
Номинальное искажение аудиосигнала		не более 3%
Звуковая чувствительность		От +1 до -3 дБ
Кондуктивное паразитное излучение		Не более -57 дБм
Параметры окружающей среды
Рабочая температура		От -30ºС до +60ºС
Температура хранения		От -40ºС до +85ºС
Устойчивость к электростатическим разрядам		МЭК 61000-4-2 (уровень 4) ±8 кВ (контактный разряд) ±15 кВ (воздушный разряд)
Американский военный стандарт		MIL-STD-810 C/D/E/F/G
Пыле- и водозащита		Стандарт IP67
Влажность		MIL-STD-810 C/D/E/F
Устойчивость к ударным нагрузкам и вибрации		MIL-STD-810 C/D/E/F
GPS (только PD785G)
Показатели точности приводятся для длительного слежения (95-й процентиль > пять видимых спутников при номинальной мощности сигнала -130 дБм)
Холодный пуск TTFF (время первого определения местоположения)		Не более одной минуты
Горячий пуск TTFF (время первого определения местоположения)		Не более 10 секунд
Точность по горизонтали		Не более 10 метров

Аксессуары

HYTERA MD785/785G

Описание

Радиостанции Hytera MD785 – новые модели профессиональных цифровых радиостанций стандарта DMR. Модели радиостанций Hytera MD-785G отличаются наличием встроенного GPS приемника.

Все режимы работы радиостанции отображаются на большом цветном ЖК-дисплее. Радиостанции работают как в цифровом, так и в аналоговом режимах и совместимы с аналоговыми системами, используемыми в настоящее время. В радиостанции применены узкополосные фильтры и современные цифровые технологии обработки сигнала для коррекции ошибок возникающих при передаче из-за радиопомех, что обеспечивает лучшее качество аудио-сигнала на больших зонах радио покрытия. Применяются улучшенные цифровые возможности шифрования. Используя особенности TDMA технологии, в радиостанциях на одном частотном канале организуется два виртуальных канала с временным разделением. По мере выхода новых релизов протокола DMR в радиостанциях имеется возможность расширить их функциональность с помощью дополнительного апгрейда версии внутреннего софта.

Особенности и функции

Два режима (аналоговый+цифровой)

Радиостанция MD785/785G может работать в аналоговом или цифровом режиме. Она совместима преимущественно с аналоговой системой и обеспечивает плавный переход с аналогового режима на цифровой.

Поддержка разнообразных голосовых вызовов

С помощью функции интеллектуальной сигнализации радиостанция MD785/785G поддерживает различные типы голосовых вызовов, включая персональные вызовы, групповые вызовы, вызовы всех радиостанций и экстренные вызовы.

Услуги передачи данных

Устройство MD785/785G поддерживает возможность передачи таких данных, как персональные и групповые текстовые сообщения. Также обеспечивается возможность управления сторонними радиостанциями посредством API (GPS, услуги радиорегистрации, управление радиовызовами, телеметрическая связь, передача данных) и телемеханики.

Использование дополнительных аксессуаров

Устройство MD785/785G позволяет подключать дополнительные аксессуары через фронтальный и тыльный порты устройства (необходимо убедиться в том, что задний порт поддерживает такие функции, как управление каналами и аварийное переключение).

Различные типы аналоговой сигнализации

Радиостанция MD785/785G поддерживает различные типы аналоговой сигнализации (HDC1200, телефоны с тональным набором, 2- и 5-тональную сигнализацию), различные схемы бесшумной настройки (CTCSS/CDCSS), предоставляя миру аналоговой связи более широкие функции.

Дополнительные услуги

Устройство MD785/785G поддерживает такие дополнительные услуги, как проверка радиосвязи, удаленный контроль, уведомление о вызове, включение и выключение радиосвязи.

Поддержка языков

Радиостанция MD785/785G поддерживает до 15 языков на выбор пользователя, включая английский, упрощенный китайский, традиционный китайский, тайский, арабский, фарси, корейский, итальянский, русский, польский, турецкий, французский, испанский и немецкий.

Функция «одного касания» (One Touch)

Радиостанция MD785/785G поддерживает функции One Touch, которые позволяют одним касанием передавать текстовые сообщения, голосовые вызовы и пользоваться дополнительными услугами.

Сканирование

Устройство MD785/785G поддерживает сканирование аналоговых голосовых данных и сигнализации, цифровых голосовых и прочих данных, а также смешанный режим сканирования аналоговых и цифровых данных.

Роуминг

Устройство MD785/785G поддерживает автоматический роуминг всех площадок в многообъектной системе связи IP.

Конфиденциальность голосовых и прочих данных

Устройство MD785/785G поддерживает аналоговое и цифровое шифрование при помощи улучшенного стандарта шифрования (AES) (опционально) и методологию шифрования ARCFOUR (ARC4) для голосовых и других данных.

Аналого-цифровая телефонная связь (при помощи системы сигнализации DTMF)

Устройство MD785/785G поддерживает симплексную голосовую связь между радиостанциями и телефонами. Это позволяет пользователям радиостанций делать телефонные вызовы, а пользователям телефонов делать групповые или персональные вызовы пользователям радиостанций. В этой функции для подключения радиостанций к корпоративной АТС (УТАС) или телефонной сети общего пользования (ТфОП) используются готовые (COTS) аналоговые телефонные соединительные панели и обычная телефонная сеть (POTS).

Возможность обновления ПО

Возможность обновления ПО позволяет добавлять новые функции, не покупая новую радиостанцию. MD785(G) также можно переводить в режимы транкинговой связи MPT и DMR при наличии соответствующей лицензии, применяемой для такого же оборудования.

Характеристики

Общие характеристики
Диапазон частот			UHF1: 400-470 МГц UHF2: 450-520 МГц UHF3: 350-400 МГц VHF: 136-174 МГц
Количество каналов			1024
Количество зон			(до 16 каналов в каждой)
Шаг сетки частот			12.5 / 20 / 25 кГц
Рабочее напряжение			13.6 V ±15%
Потребление тока	В режиме ожидания		Не более 0,6 A
	На прием		Не более 0,2 A
	На передачу		5 Вт		не более 5A
			25 Вт		не более 8A
			45 Вт/50 Вт		не более 12A
Стабильность частоты			±1.5 ppm
Сопротивление антенны			50 Ом
Размеры (В×Ш×Г)			60×174×200 мм
Вес			1,7 кг
ЖК-экран			220×176 пикселей, 262000 цветов, 2,0 дюйма, 4 строки
Передатчик
Выходная мощность			Низкая мощность	UHF1/UHF2/UHF3: 5-25 Вт VHF: 5-25 Вт
			Высокая мощность	UHF1/UHF2/UHF3: 5-45 Вт UHF5*: 5-35 Вт VHF: 5-50 Вт
Частотная модуляция			11K0F3E при 12,5 кГц 14K0F3E при 20 кГц 16K0F3E при 25 кГц
Цифровая модуляция 4FSK			12,5 кГц только данные: 7K60FXD 12,5 кГц данные и голос: 7K60FXW
Кондуктивное излучение			-36 дБм >1 ГГц, -30 дБм >1 ГГц
Девиация частоты			±2,5 кГц при 12,5 кГц ±4,0 кГц при 20 кГц ±5,0 кГц при 25 кГц
ЧМ-фон и шум			40 дБ при 12,5 кГц 43 дБ при 20 кГц 45 дБ при 25 кГц
Мощность на соседнем канале			60 дБ при 12,5 кГц, 70 дБ при 20/25 кГц
Звуковая чувствительность			От +1 до -3 дБ
Искажение звука			Не более 3%
Тип цифрового вокодера			AMBE++ или SELP
Цифровой протокол			ETSI-TS102 361-1,-2,-3
Приемник
Чувствительность		Аналоговая	0,3 мкВ (12 дБ SINAD), 0,22 мкВ (стандартная)(12 дБ SINAD), 0,4 мкВ (20 дБ SINAD)
		Цифровая	0,3 мкВ при BER5%
Избирательность по соседнему каналу TIA-603 ETSI			65 дБ при 12,5 кГц / 75 дБ при 20/25 кГц 60 дБ при 12,5 кГц / 70 дБ при 20/25 кГц
Интермодуляционная избирательность TIA-603 ETSI			75 дБ при 12,5/20/25 кГц 70 дБ при 12,5/20/25 кГц
Подавление побочных излучений TIA-603 ETSI			75 дБ при 12,5/20/25 кГц 70 дБ при 12,5/20/25 кГц
Блокирование TIA-603 ETSI			90 дБ 84 дБ
Фоны и шумы			40 дБ при 12,5 кГц, 43 дБ при 20 кГц, 45 дБ при 25 кГц
Номинальная выходная мощность аудиосигнала			Внутренняя (при нагрузке 20 Ом)		3 Вт
			Внешняя (при нагрузке 8 Ом)		7.5 Вт
Макс.выходная мощность аудиосигнала			Внутренняя (при нагрузке 20 Ом)		8 Вт
			Внешняя (при нагрузке 8 Ом)		20 Вт
Номинальное искажение аудиосигнала			Не более 3%
Звуковая чувствительность			От +1 до -3 дБ
Кондуктивное паразитное излучение			не более -57 дБм
Параметры окружающей среды
Температура хранения			От -40ºС до +85ºС
Устойчивость к электростатическим разрядам			МЭК 61000-4-2 (уровень 4) ±8 кВ (контактный разряд) ±15 кВ (воздушный разряд)
Американский военный стандарт			MIL-STD-810 C/D/E/F/G
Пыле- и водозащита			Стандарт IP54
Влажность			MIL-STD-810 C/D/E/F/G
Устойчивость к ударным нагрузкам и вибрации			MIL-STD-810 C/D/E/F/G
GPS (только для MD785G)
Показатели точности приводятся для длительного слежения (95-й процентиль > пять видимых спутников при номинальной мощности сигнала -130 дБм)
Холодный пуск TTFF (время первого определения местоположения)			Не более одной минуты
Горячий пуск TTFF (время первого определения местоположения)			Не более 10 секунд
Точность по горизонтали			Не более 10 метров

Аксессуары

HYTERA RD985

Описание

Ретранслятор RD985 может работать как в аналоговом, так и цифровом режиме. Нет проблем в совместимости с существующими аналоговыми системами. Ретранслятор может самостоятельно переключаться между аналоговым и цифровым режимом в зависимости от типа сигнала, получаемого от абонентской радиостанции, что значительно экономит время и деньги по сравнению с конфигурированием частот или каналов в ручном режиме.

Особенности и функции

Диагностика ретранслятора и управление (RDAC)

RD985 поддерживает удаленные (через IP-порт для подключения к Интернету) и локальные (через USB-порт) диагностические компьютерные приложения, предназначенные для мониторинга, диагностики и управления состоянием ретранслятора, тем самым увеличивая эффективность обслуживания. Разработанная компанией Hytera технология RDAC способна поддерживать несколько главных сетевых подключений, чтобы администратор радиосети мог отслеживать сразу нескольких новых радиосетей.

Цифровая потоковая передача аудиосинала по двум слотам

RD985 поддерживает потоковую передачу обоих голосовых слотов с помощью контактов заднего порта, позволяя сторонним партнерам расширять возможности устройства.

Автоматическое переключение между аналоговыми и цифровыми каналами

RD985 поддерживает автоматическое переключение между аналоговыми и цифровыми каналами, позволяя эффективно делить частоты между аналоговыми и цифровыми устройствами при переходе на цифровую связь.

Многоузловое IP-соединение

RD985 поддерживает сетевые соединения через IP-порт ретранслятора для создания частной радиосети с широкой зоной покрытия, что позволяет передавать голос и данные в рассредоточенные места.

Максимальная мощность 50 Вт

RD985 поддерживает максимальную мощность ретрансляции 50 Вт, увеличивая охват системы при меньшем количестве настроек оборудования.

16 каналов

RD985 поддерживает до 16 каналов, позволяя эффективно управлять радиосетью в различных ситуациях. Каналы могут переключаться либо через программу RDAC, либо через переключатель каналов на передней панели ретранслятора, а также с помощью механизма управления каналами, подключающегося через задний порт ретранслятора.

Аналоговый/цифровой режим работы

RD985 поддерживает аналоговый и цифровой режимы работы.

Аналоговое/цифровое встречно-параллельное взаимодействие

RD985 поддерживает различные аналоговые и цифровые режимы работы голосовой коммутации, позволяя аналоговым устройствам связываться с цифровыми и наоборот. Это позволяет плавно перейти с аналоговой связи на цифровую.

Аналоговое отключение ретранслятора

RD985 поддерживает отключение ретранслятора, то есть когда ретранслятор включается через задний вспомогательный контакт, тракт передачи ретранслятора закрывается.

Декодирование CTCSS/CDCSS

RD985 поддерживает декодирование до 16 CDCSS/CTCSS в аналоговых каналах, позволяя ретранслировать пользователей различных аналоговых голосовых устройств из различных групп.

Аналоговое сканирование

RD985 поддерживает аналоговое голосовое и сигнальное сканирование, позволяя ретранслировать пользователей различных аналоговых голосовых устройств из различных групп.

Управление доступом к ретранслятору

RD985 поддерживает управление доступом радиостанций к ретранслятору, обеспечивая более высокий уровень безопасности для защиты от несанкционированного доступа к радиосети.

Взаимодействие аналоговых/цифровых телефонов (через DTMF-сигнализацию)

RD985 поддерживает симплексную голосовую связь между радиостанциями и телефонами, за счет чего можно с радиостанции вызывать телефоны, а с телефонов делать как групповые, так и персональные звонки на радиостанции. Данная функция использует коммерческие (COTS) аналоговые телефонные соединительные панели, а также обычную аналоговую телефонную линию (POTS) для подключения ретранслятора к учрежденческой АТС (УАТС) или к коммутируемой телефонной сети общего пользования (ТфОП).

Идентификация методом незатухающих колебаний (CWID)

RD985 поддерживает передачу аналоговых сигналов идентификации ретранслятора в формате азбуки Морзе.

Характеристики

Общие характеристики
Частотный диапазон		136-174 МГц / 400-470 МГц
Количество каналов		16
Ширина канала		25/20/12.5 кГц
Рабочее напряжение		13.6±15% вольт постоянного тока
Потребление тока	Режим ожидания (Макс.)	0.8A
	Передача (Макс.)	11A
Стабильность частоты		±0.5ppm
Сопротивление антенны		50 Ом
Рабочий цикл		100%
Размеры		483 * 88 * 366 мм
Вес		8.5 кг
ЖК-дисплей		220*176 пикселей, 262000 цветов
Передатчик
Выходная мощность радиочатоты		5-50 Вт (непрерывный цикл)
Частотная модуляция		16K0F3E @ 12.5 kHz 14K0F3E @ 20 kHz 11K0F3E @ 25 kHz
4FSK цифровая модуляция		12.5kHz (Только для передачи Данных): 7K60FXD 12.5kHz (Данные и Голос): 7K60FXE
Наведенное излучение		-36dBm <1GHz -30dBm >1GHz
Ограничение модуляции		±2.5kHz @ 12.5 kHz ±4.0 kHz @ 20 kHz ±5.0kHz @ 25 kHz
Шум частотной модуляции		40dB @ 12.5 kHz 43dB @ 20 kHz 45dB @ 25 kHz
Номинальная мощность по каналу		60dB @ 12.5 kHz 70dB @ 20/25KHz
Аудиоответ		+1 до -3 dB
Искажение аудиосигнала		3%
Тип цифрового вокодера		AMBE++/SLEP
Цифровой протокол l		ETSI-TS102 361-1,2&3
Приемник
Чувствительность (аналоговая)		0.3 мкВ (12 дБ SINAD) 0.22 мкВ (Типичная ) (12 дБ SINAD) 0.4 мкВ (20 дБ SINAD)
Чувствительность (цифровая)		0.3 мкВ / BER 5%
Блокирование		100 дБ
Избирательность по соседнему каналу TIA-603 ETSI		65 дБ @ 12.5 кГц / 75 дБ @ 20/25 кГц 60 дБ @ 12.5 кГц / 70 дБ @ 20/25 кГц
Интермодуляция TIA-603 ETSI		75 дБ @ 12.5/20/25 кГц 70 дБ @ 12.5/20/25 кГц
Подавление ложных сигналов TIA-603 ETSI		85 дБ @ 12.5/20/25 кГц 80 дБ @ 12.5/20/25 кГц
Шумы и искажения		40 дБ @ 12.5 кГц 43 дБ @ 20 кГц 45 дБ @ 25 кГц
Номинальная мощность аудиосигнала		0.5 Вт
Искажение аудиосигнала при нормированном аудиотракте		3%
Амплитудно-частотная характеристика		от +1 до -3 дБ
Наведенное побочное излучение		-57 дБм
Условия эксплуатации
Рабочая температура		от -30°С до +60°С
Температура хранения		от -40°С до +85°С

Производитель оставляет за собой право изменять описание параметров и тактико-технические характеристики (ТТХ) цифровых репитеров Hytera RD-985 без уведомления.

Аксессуары

HYTERA RD965

Описание

Hytera RD965 – первый конкурентоспособный портативный аналогово-цифровой ретранслятор стандарта DMR производства компании Hytera.

Компактное и оснащенное мини-дуплексером устройство просто и удобно в обращении. Hytera RD965 легко вписывается в различные условия – Вы можете носить его на себе, либо в кейсе или установить на стене здания. Он поддерживает различные варианты заряда аккумуляторной батареи, что гарантирует бесперебойную связь в экстренных ситуациях; его интерфейсAPI и 100 МБ/сек сетевой порт поддерживают расширенный набор приложений. Ретранслятор соответствует стандарту защищенности IP67, что делает его надежным в любых, даже самых суровых условиях работы.

Особенности и функции

Интеллектуальный аккумулятор (дополнительно)

Li-Ion аккумулятор емкостью 10 А/ч обеспечивает до восьми часов непрерывной работы при 50% нагрузки и высокой мощности передачи. В соответствии со стандартом smbus1.1, ретранслятор RD965 может отслеживать такие параметры состояния аккумулятора, как расчетная остаточная емкость, процент использования емкости, и вести запись разряда. Устройство позволяет увеличить срок работы аккумулятора. С помощью интеллектуального управления зарядкой можно автоматически заряжать аккумулятор в любое время, а трехуровневая защита аккумулятора существенно повышает безопасность и надежность зарядки.

Регулировка и диагностика ретранслятора

Через компьютерное приложение устройство способно отслеживать, диагностировать и регулировать удаленные (подключенные к Интернету через IP-порт) и локальные цифровые ретрансляторы (репитеры) (через USB-порт), тем самым увеличивая их производительность. Программное обеспечение RDAC компании Hytera может получать доступ к сети в нескольких точках и позволяет администратору наблюдать за работой подключенных к сети радиостанций.

Прием/передача голосового сигнала по двум таймслотам: удобно для мониторинга и голосовой записи

В цифровом режиме устройство поддерживает прием/передачу голосового сигнала по двум таймслотам, что позволяет постоянно записывать звонки.

Совместимость с цифровыми/аналоговыми сигналами и интеллектуальное переключение
Встречное соединение с цифровой и аналоговой сетью может осуществляться при помощи проводной связи или беспроводной IP-связи, обеспечивая плавный переход от аналогового сигнала к цифровому.

Гибкое сетевое взаимодействие

Соединяясь по IP-протоколу, географически разнесенные цифровые ретрансляторы (репитеры), работающие на одной или разных частотах, могут формировать независимую от местоположения беспроводную сеть связи и принимать голос и данные в роуминге.

16 каналов

Устройство способно поддерживать до 16 каналов, переключаться между которыми можно с помощью программного обеспечения RDAC, переключателя каналов на передней панели или через внешний интерфейс ретранслятора.

Плавное переключение между цифровым и аналоговым режимами

Эта функция обеспечивает взаимодействие между дуплексными радиостанциями с цифровым и аналоговым режимами, а также между цифровыми и аналоговыми устройствами в разных режимах работы, позволяя плавно переключаться из аналогового режима в цифровой.

GPS

Модуль GPS поддерживает передачу данных GPS и позволяет оператору аварийно-координационных центров отслеживать местонахождение небольшой мобильной сети в режиме реального времени.

Характеристики

Основные технические характеристики
Диапазон частот, МГц	УКВ: 136… 174; ДЦВ: 400… 470
Количество каналов	16
Шаг сетки частот, кГц	25/20/12.5
Напряжение питания, В: - DC - Аккумулятор	13,6 В 14,8 В
Ток потребления, А	Режим ожидания ≤0,8; Передача ≤3,5
Рабочая температура, °	С -30… +60
ЖК-дисплей	220 х 176 пикселей, 262000 цветов
Размеры, мм	52×183×302 (с защ итны м кейсом) 42×172×280 (без защ итного кейса)
Вес, кг	3
Приемник
Чувствительность в аналоговом режиме, мкВ	0,3 (12 дб SINAD) 0,22 (типовое) (12 дБ SINAD) 0,4 (20 дБ SINAD
Чувствительность в цифровом режиме, мкВ	0,3 / BER 5% (пиковая) 0,7 / BER 1% (типовая)
Избирательность по соседнему каналу	65 дБ@12,5 кГц / 75 дБ@20/25 кГц 60 дБ@12,5 кГц / 70дБ@20/25 кГц
Интермодуляционная избирательность	75 дБ@12,5/20/25 кГц 70 дБ@12,5/20/25 кГц
Подавление ложных сигналов	90 дБ 84 дБ
Звуковая мощность, ETSI, Вт	0,5
Коэффициент нелинейных искажений звука, %	≤ 3
Наведенное побочное излучение, дБм	< -57
Наведенное побочное излучение, Вт	1.10
Модуляция FM	11КФF3E @ 12,5 кГц; 14КФF3E @20 кГц; 16КФF3E @25 кГц;
Передатчик
Цифровая модуляция 4FSK	только данные: 7K60FXD@12,5 кГц данные и голос: 7K60FXW@12,5 кГц
Побочные радиоизлучения	-36 дБм<1 ГГц -30 дБм>1 ГГц
Девиация частоты	±2,5 кГц@12,5 кГц ±4,0 кГц@20 кГц ±5,0 кГц@25 кГц
FM-шумы	40 дБ@12,5 кГц 43 дБ@20 кГц 45 дБ@25 кГц 60 дБ@12,5 кГц 70 дБ@20/25 кГц
Мощность передатчика	10 Вт (регулируемая)
Искажения аудио-сигнала, %	≤ 3
Тип цифрового вокодера	AMBE++ или SELP
Цифровой протокол	ETSI-TS102 361-1, 2&3

Аксессуары

HYTERA PD705/705G (UL913)

Описание

Цифровая радиостанция взрывобезопасная

Помимо стандартных услуг связи, радиостанция PD705/705G (UL913) предлагает широкий выбор услуг передачи данных и такие функции на выбор пользователя, как передача текстовых сообщений, сканирование, аварийная связь, оповещение о падении (дополнительно), вибрация, автоматическая регистрация, высокоскоростная передача данных и «Одинокий работник».

Особенности и функции

Особенности

Взрывобезопасное исполнение в соответствии с требованиями сертификации UL913 и CSA

Радиостанция PD705/PD705G производства Hytera взрывобезопасная разработана в соответствии с требованиями американского стандарта UL913 и канадского стандарта CSA и обеспечивает безопасность работы в самых опасных условиях окружающей среды.

Качество и надежность

Радиостанция PD705/PD705G разработана и изготовлена в строгом соответствии с требованиями стандартов защиты оборудования от различных внешних воздействий MIL-STD-810 C/D/E/F и IP67, что гарантирует превосходные эксплуатационные характеристики изделия даже в самых неблагоприятных условиях окружающей среды.

Поддержка режимов MPT и транкинга DMR

Новые функции можно использовать через обновление программного обеспечения, не покупая новых радиостанций. Кроме того, в существующих радиостанциях можно переключаться на режимы MPT и транкинговый режим DMR при помощи соответствующей лицензии, применяемой в таком же оборудовании.

Высокое качество звука и надежная связь на основе технологии DMR

При помощи новой цифровой технологии DMR радиостанция PD705/PD705G обеспечивает качественную связь даже в условиях сильного шума.

Простота в использовании

Большие кнопки PTT, регуляторы громкости, переключатели каналов и программируемые клавиши позволяют легко управлять радиостанцией даже в перчатках.

Увеличенная емкость литий-ионного аккумулятора, более длительный срок службы

Литий-ионный аккумулятор емкостью 2400 мА/ч, сертифицированный по системам UL913/CSA, обеспечивает бесперебойную работу устройства в течение 18 часов при рабочем цикле 5-5-90. Срок службы аккумулятора значительно увеличен за счет снижения количества циклов зарядки-разрядки.

Характеристики

Более высокая эффективность использования спектра, увеличение количества каналов

Использование технологии TDMA позволяет вдвое увеличивать количество каналов радиостанции при тех же ресурсах спектра и уйти от нехватки ресурсов спектра.

Два режима (аналоговый и цифровой)

Радиостанция PD705/PD705G может работать в аналоговом и цифровом режимах. Устройство совместимо с доминирующей аналоговой системой и позволяет плавно переключаться с аналогового режима на цифровой.

Псевдотранкинг с двумя слотами

Эта функция позволяет выделять свободный слот другому абоненту по требованию, что значительно повышает эффективность использования частоты и обеспечивает оперативную связь в чрезвычайных ситуациях.

Защищенная связь

Помимо основного шифрования, присущего цифровой технологии, в радиостанции PD705/PD705G предусмотрена функция расширенного шифрования (например, с использованием 40, 128, 256-разрядного алгоритма), а также возможность установки скремблера (заказывается отдельно).

Услуги передачи данных

Радиостанция PD705/PD705G поддерживает различные возможности передачи данных, такие как отправка персональных и групповых текстовых сообщений. Устройство также поддерживает возможность управления радиостанцией третьей стороной при помощи стороннего интерфейса прикладного программирования (GPS, услуги регистрации радиостанций, управление соединениями и радиостанциями, телеметрия*, передача данных*) и телеметрического контроля радиостанции.

Различные типы аналоговых сигналов

Радиостанция PD705/PD705G поддерживает различные форматы аналоговых сигналов (HDC1200, DTMF, двухтональный и пятитональный), различные типы шумоподавления (CTCSS/CDCSS), что обеспечивает широкие возможности расширения аналоговых функций.

Различные услуги

Помимо обычных услуг связи для радиостанции PD705/PD705G предусмотрены расширенные функции передачи данных и такие опциональные функции, как передача текстовых сообщений, сканирование, передача аварийного сигнала, «Человек в беде» (опционально), автоматическая регистрация, высокоскоростная передача данных и «Одинокий работник».

Дополнительные функции

Радиостанция PD705/PD705G поддерживает различные дополнительные функции, такие как проверка радиостанции, удаленное прослушивание, оповещение о вызове, включение и выключение радиостанции.

Повышенная безопасность

Радиостанция PD705/PD705G компании Hytera оснащена специальной кнопкой аварийного вызова. В случае чрезвычайной ситуации при нажатии кнопки передается аварийный сигнал и инициируется голосовой вызов заданного сотрудника или группы. В радиостанции также доступны такие функции, как «Человек в беде», GPS и «Одинокий работник».

Характеристики

Общие характеристики
Диапазон частот		UHF1: 400-470 МГц; UHF2: 450-520 МГц UHF5: 806-941 МГц; VHF: 136-174 МГц
Количество каналов		32
Количество зон		(до 16 каналов в каждой)
Шаг сетки частот		12,5 / 20 / 25 кГц
Рабочее напряжение		7,4В (номинальное)
Аккумулятор		2400 мА/ч (Li-Ion)
Срок работы аккумулятора (при рабочем цикле 5-5-90, высокой мощности передачи), литий-ионный аккумулятор емкостью 2400 мА/ч		Аналоговый режим: UHF1: 16 ч 14,5 ч (G) UHF2: 15,8 ч 14,4 ч (G) UHF5 : 16,8 ч 15,2 ч (G) VHF: 15,6 ч 14,2 ч (G) Цифровой режим: UHF1: 21,2 ч 18,8 ч (G) UHF2: 20,6 ч 18,3 ч (G) UHF5: 21,3 ч 18,9 ч (G) VHF: 20,6 ч 18,3 ч (G)
Стабильность частоты		±1.5 ppm
Сопротивление антенны		50 Ом
Размеры (В х Ш х Г) (со стандартным аккумулятором, без антенны)		125 X 55 X 41 мм
Вес (со стандартным аккумулятором и антенной)		355 г
Передатчик
Выходная мощность		UHF1/UHF2 высокая мощность: 4 Вт UHF1/UHF2 визкая мощность:1 Вт UHF5 высокая мощность: 3 Вт (806-870 МГц), 2,5 Вт (896-941 МГц); U5 низкая мощность: 1 Вт VHF высокая мощность: 5 Вт; VHF низкая мощность: 1 Вт
Частотная модуляция		11K0F3E при 12,5 кГц 14K0F3E при 20 кГц 16K0F3E при 25 кГц
Цифровая модуляция 4FSK		12,5 кГц только данные: 7K60FXD 12,5 кГц данные и голос: 7K60FXW
Кондуктивное излучение		-36 дБм < 1 ГГц -30 дБм > 1 ГГц
Ограничение модуляции		±2,5 кГц при 12,5 кГц; ±4,0 кГц при 20 кГц; ±5,0 кГц при 25 кГц
Фоны и шумы		40 дБ при 12,5 кГц; 43 дБ при 20 кГц; 45 дБ при 25 кГц
Мощность на соседнем канале		60 дБ при 12,5 кГц; 70 дБ при 20/25 кГц
Звуковая чувствительность		от +1 до -3 дБ
Искажение звука		Не более 3%
Тип цифрового вокодера		AMBE++ или SELP
Цифровой протокол		ETSI-TS102 361-1, -2,-3
Приемник
Чувствительность	Аналоговая	0,3 мкВ (12 дБ SINAD) 0,22 мкВ (номинально) (12 дБ SINAD) 0,4 мкВ (20 дБ SINAD)
	Цифровая	0,3 мкВ /BER5%
Избирательность по соседнему каналу TIA-603 ETSI		60 дБ при 12,5 кГц / 70дБ при 20/25 кГц 60 дБ при 12,5 кГц / 70дБ при 20/25 кГц
Интермодуляционная избирательность TIA-603 ETSI		70 дБ при 12,5/20/25 кГц 65 дБ при 12,5/20/25 кГц
Подавление побочных излучений TIA-603 ETSI		70 дБ при 12,5/20/25 кГц 70 дБ при 12,5/20/25 кГц
Блокировка TIA-603 ETSI		80 дБ 84 дБ
Фон и шумы		40 дБ при 12,5 кГц; 43 дБ при 20 кГц; 45 дБ при 25 кГц
Номинальная выходная мощность звукового сигнала		0,5 Вт
Номинальное искажение звукового сигнала		Не более 3%
Звуковая чувствительность		От +1 до -3 дБ
Кондуктивное паразитное излучение		Не более -57 дБм
Параметры окружающей среды
Рабочая температура		от -30˚С до +55˚С
Температура хранения		от -40˚С до +85˚С
Устойчивость к электростатическим разрядам		МЭК 61000-4-2 (уровень 4) ±8 кВ (контактный разряд) ±15 кВ (воздушный разряд)
Американский военный стандарт		MIL-STD-810 C/D/E/F/G
Пыле- и влагозащита		В соответствии со стандартом IP67
Влажность		В соответствии со стандартом MIL-STD-810 C/D/E/F/G
Устойчивость к ударным нагрузкам и вибрации		В соответствии со стандартом MIL-STD-810 C/D/E/F/G
GPS (PD705G)
Характеристики точности представлены для длительного отслеживания (процентильное значение 95 для более видимых 5 спутников при номинальной мощности сигнала -130 дБм)
Холодный пуск TTFF (время первого определения местоположения)		Не более 1 минуты
Горячий пуск TTFF (время первого определения местоположения)		Не более 10 секунд
Точность по горизонтали		Не более 10 метров

Все характеристики проверены в соответствии с применимыми стандартами и могут быть изменены без предварительного уведомления по причине постоянного развития.

Аксессуары

HYTERA PD785/785G (UL913)

Описание

Цифровая радиостанция взрывобезопасная

Помимо стандартных услуг связи, радиостанция PD785/785G (UL913) предлагает широкий выбор услуг передачи данных и такие функции на выбор пользователя, как передача текстовых сообщений, сканирование, аварийная связь, оповещение о падении (дополнительно), вибрация, автоматическая регистрация, высокоскоростная передача данных и «Одинокий работник».

Особенности и функции

Особенности

Взрывобезопасное исполнение в соответствии с требованиями сертификации UL913 и CSA

Радиостанция PD785/PD785G производства Hytera взрывобезопасная разработана в соответствии с требованиями американского стандарта UL913 и канадского стандарта CSA и обеспечивает безопасность работы в самых опасных условиях окружающей среды.

Качество и надежность

Радиостанция PD785/PD785G разработана и изготовлена в строгом соответствии с требованиями стандартов защиты оборудования от различных внешних воздействий MIL-STD-810 C/D/E/F и IP67, что гарантирует превосходные эксплуатационные характеристики изделия даже в самых неблагоприятных условиях окружающей среды.

Поддержка режимов MPT и транкинга DMR

Высокое качество звука и надежная связь на основе технологии DMR

При помощи новой цифровой технологии DMR радиостанция PD785/PD785G обеспечивает качественную связь даже в условиях сильного шума.

Простота в использовании

Увеличенная емкость литий-ионного аккумулятора, более длительный срок службы

Характеристики

Более высокая эффективность использования спектра, увеличение количества каналов

Два режима (аналоговый и цифровой)

Радиостанция PD785/PD785G может работать в аналоговом и цифровом режимах. Устройство совместимо с доминирующей аналоговой системой и позволяет плавно переключаться с аналогового режима на цифровой.

Псевдотранкинг с двумя слотами

Защищенная связь

Помимо основного шифрования, присущего цифровой технологии, в радиостанции PD785/PD785G предусмотрена функция расширенного шифрования (например, с использованием 40, 128, 256-разрядного алгоритма), а также возможность установки скремблера (заказывается отдельно).

Услуги передачи данных

Радиостанция PD785/PD785G поддерживает различные возможности передачи данных, такие как отправка персональных и групповых текстовых сообщений. Устройство также поддерживает возможность управления радиостанцией третьей стороной при помощи стороннего интерфейса прикладного программирования (GPS, услуги регистрации радиостанций, управление соединениями и радиостанциями, телеметрия*, передача данных*) и телеметрического контроля радиостанции.

Различные типы аналоговых сигналов

Радиостанция PD785/PD785G поддерживает различные форматы аналоговых сигналов (HDC1200, DTMF, двухтональный и пятитональный), различные типы шумоподавления (CTCSS/CDCSS), что обеспечивает широкие возможности расширения аналоговых функций.

Различные услуги

Помимо обычных услуг связи для радиостанции PD785/PD785G предусмотрены расширенные функции передачи данных и такие опциональные функции, как передача текстовых сообщений, сканирование, передача аварийного сигнала, «Человек в беде» (опционально), автоматическая регистрация, высокоскоростная передача данных и «Одинокий работник».

Дополнительные функции

Радиостанция PD785/PD785G поддерживает различные дополнительные функции, такие как проверка радиостанции, удаленное прослушивание, оповещение о вызове, включение и выключение радиостанции.

Повышенная безопасность

Радиостанция PD785/PD785G компании Hytera оснащена специальной кнопкой аварийного вызова. В случае чрезвычайной ситуации при нажатии кнопки передается аварийный сигнал и инициируется голосовой вызов заданного сотрудника или группы. В радиостанции также доступны такие функции, как «Человек в беде», GPS и «Одинокий работник».

Характеристики

Общие характеристики
Диапазон частот		UHF1: 400-470 МГц; UHF2: 450-520 МГц UHF5: 806-941 МГц; VHF: 136-174 МГц
Количество каналов		1024
Количество зон		64 (до 16 каналов в каждой)
Шаг сетки частот		12,5 / 20 / 25 кГц
Рабочее напряжение		7,4В (номинальное)
Аккумулятор		2400 мА/ч (Li-Ion)
Срок работы аккумулятора (при рабочем цикле 5-5-90, высокой мощности передачи), литий-ионный аккумулятор емкостью 2400 мА/ч		Аналоговый режим: UHF1: 16 ч 14,5 ч (G) UHF2: 15,8 ч 14,4 ч (G) UHF5 : 16,8 ч 15,2 ч (G) VHF: 15,6 ч 14,2 ч (G) Цифровой режим: UHF1: 21,2 ч 18,8 ч (G) UHF2: 20,6 ч 18,3 ч (G) UHF5: 21,3 ч 18,9 ч (G) VHF: 20,6 ч 18,3 ч (G)
Стабильность частоты		±1.5 ppm
Сопротивление антенны		50 Ом
Размеры (В х Ш х Г) (со стандартным аккумулятором, без антенны)		125 X 55 X 43 мм
Вес (со стандартным аккумулятором и антенной)		369 г
Передатчик
Выходная мощность		UHF1/UHF2 высокая мощность: 4 Вт UHF1/UHF2 визкая мощность:1 Вт UHF5 высокая мощность: 3 Вт (806-870 МГц), 2,5 Вт (896-941 МГц); U5 низкая мощность: 1 Вт VHF высокая мощность: 5 Вт; VHF низкая мощность: 1 Вт
Частотная модуляция		11K0F3E при 12,5 кГц 14K0F3E при 20 кГц 16K0F3E при 25 кГц
Цифровая модуляция 4FSK		12,5 кГц только данные: 7K60FXD 12,5 кГц данные и голос: 7K60FXW
Кондуктивное излучение		-36 дБм < 1 ГГц -30 дБм > 1 ГГц
Ограничение модуляции		±2,5 кГц при 12,5 кГц; ±4,0 кГц при 20 кГц; ±5,0 кГц при 25 кГц
Фоны и шумы		40 дБ при 12,5 кГц; 43 дБ при 20 кГц; 45 дБ при 25 кГц
Мощность на соседнем канале		60 дБ при 12,5 кГц; 70 дБ при 20/25 кГц
Звуковая чувствительность		от +1 до -3 дБ
Искажение звука		Не более 3%
Тип цифрового вокодера		AMBE++ или SELP
Цифровой протокол		ETSI-TS102 361-1, -2,-3
Приемник
Чувствительность	Аналоговая	0,3 мкВ (12 дБ SINAD) 0,22 мкВ (номинально) (12 дБ SINAD) 0,4 мкВ (20 дБ SINAD)
	Цифровая	0,3 мкВ /BER5%
Избирательность по соседнему каналу TIA-603 ETSI		60 дБ при 12,5 кГц / 70дБ при 20/25 кГц 60 дБ при 12,5 кГц / 70дБ при 20/25 кГц
Интермодуляционная избирательность TIA-603 ETSI		70 дБ при 12,5/20/25 кГц 65 дБ при 12,5/20/25 кГц
Подавление побочных излучений TIA-603 ETSI		70 дБ при 12,5/20/25 кГц 70 дБ при 12,5/20/25 кГц
Блокировка TIA-603 ETSI		80 дБ 84 дБ
Фон и шумы		40 дБ при 12,5 кГц; 43 дБ при 20 кГц; 45 дБ при 25 кГц
Номинальная выходная мощность звукового сигнала		0,5 Вт
Номинальное искажение звукового сигнала		Не более 3%
Звуковая чувствительность		От +1 до -3 дБ
Кондуктивное паразитное излучение		Не более -57 дБм
Параметры окружающей среды
Рабочая температура		от -30˚С до +55˚С
Температура хранения		от -40˚С до +85˚С
Устойчивость к электростатическим разрядам		МЭК 61000-4-2 (уровень 4) ±8 кВ (контактный разряд) ±15 кВ (воздушный разряд)
Американский военный стандарт		MIL-STD-810 C/D/E/F/G
Пыле- и влагозащита		В соответствии со стандартом IP67
Влажность		В соответствии со стандартом MIL-STD-810 C/D/E/F/G
Устойчивость к ударным нагрузкам и вибрации		В соответствии со стандартом MIL-STD-810 C/D/E/F/G
GPS (PD785G)
Характеристики точности представлены для длительного отслеживания (процентильное значение 95 для более видимых 5 спутников при номинальной мощности сигнала -130 дБм)
Холодный пуск TTFF (время первого определения местоположения)		Не более 1 минуты
Горячий пуск TTFF (время первого определения местоположения)		Не более 10 секунд
Точность по горизонтали		Не более 10 метров

Аксессуары

Система

HYTERA DS-6310

Описание

Система симулкаста DMR Hytera

Система симулкаста по стандарту DMR Hytera (DS-6310) основана на стандарте цифровой мобильной радиосвязи (DMR) tier II и обладает такими особенностями, как одновременная передача, широкое покрытие и плавный переход между аналоговым и цифровым режимами. Система полностью соответствует требованиям пользователей, которым необходима простая в установке и эксплуатации надежная сеть связи с одной парой частот и охватом большой территории.

Особенности и функции

Архитектура

Система симулкаста по стандарту DMR от Hytera включает в себя центр коммутации сети мобильной связи (MSO), базовую станцию, систему диспетчерской связи, систему управления сетью (NMS), служебные терминалы и базовую сеть. Один центр коммутации сети мобильной связи поддерживает до 100 базовых станций или 200 несущих. Одна базовая станция симулкаста DMR может поддерживать до 2-х несущих.

Основные особенности

Высокая эффективность использования спектра

·Благодаря технологии симулкаста необходима только одна пара частот (одна для передачи и одна для приема) независимо от того, сколько базовых станций в сети.

·Технология TDMA (множественного доступа с разделением по времени) с двумя слотами DMR поддерживает 2 одновременных сеанса связи в одном канале радиосвязи 12,5 кГц.

Плавный роуминг и хэндовер

·В системе симулкаста радиостанция поддерживает роуминг и хэндовер между разными базовыми радиостанциями, обеспечивая бесперебойную связь во время хэндовера.

Динамичное голосование

·Система симулкаста обеспечивает отличные характеристики связи в покрываемых участках, поэтому радиостанции в покрываемых участках всегда получают лучший речевой кадр посредством динамичного голосования.

·Центр коммутации сети мобильной связи, работая как центр голосования, анализирует каждый речевой кадр, полученного с базовой станции в реальном времени, выбирается лучший и передает его на радиостанцию.

Гибкое построение сети

·Архитектура на основе IP обеспечивает гибкое построение сети.

·Между базовыми станциями и центром коммутации сети мобильной связи можно использовать различные каналы передачи, такие как IP, E1, сверхвысокие частоты, беспроводной мост и т.д.

·Для обеспечения взаимодействия с другими системами, такими как система телефонной сети общего пользования и система транкинговой связи стандарта DMR, используются стандартный протокол инициирования сеанса и протокол передачи в реальном времени.

Самонастройка на аналоговый и цифровой режим

·Каналы базовой станции симулкаста поддерживают возможность работы в аналоговом и цифровом режимах и обеспечивают плавный переход с аналоговой сети на цифровую.

·Цифровой или аналоговый режим выбирается на основе входящих сигналов.

Интеллектуальная организация подсетей и их объединение

·В соответствии с требованиями к управлению систему симулкаста можно поделить на разные подсети по базовым станциям или по временному слоту блока обработки каналов в каждой базовой станции. Каждая подсеть может работать как независимая Система симулкаста.

·Разные подсети могут при необходимости временно объединяться для организации больших подсетей.

Выделенный канал GPS

·Для увеличения скорости передачи данных GPS в базовой станции симулкаста можно использовать выделенный канал GPS.

Многообразие услуг

·Голосовые услуги: индивидуальный вызов, групповой вызов, общий вызов, аварийный вызов, широковещательный вызов, вызов диспетчера, телефонный вызов и т.д.

·Услуги передачи данных: текстовые сообщения, статусные сообщения, сигнал о чрезвычайной ситуации, GPS-опрос, автоматическое определение местоположения транспортного средства и т.д.

·Усовершенствованные услуги: сквозное шифрование, поздний вход, скрытое прослушивание, запись голоса и т.д.

Долгосрочное удержание GPS

·В случае отказа GPS базовая станция удерживает сигнал в течение 48 часов при помощи внутреннего опорного сигнала синхронизации, что позволяет обеспечить нормальную работу услуг симулкаста.

Открытый интерфейс прикладного программирования

·Открытый интерфейс прикладного программирования разработан для дальнейшего развития таких услуг, как услуги диспетчерской связи, услуги управления сетью и услуги геоинформационной системы.

Система управления сетью (NMS)

Система управления сетью состоит из серверов и клиентов. Она предназначается для удаленного управления системой односторонней передачи.

·Различные возможности управления: управление конфигурацией системы, обработкой неисправностей, безопасностью, топологией и т.д.

·Поддержка простого протокола управления сетью.

·Структура «клиент/сервер» позволяет поддерживать многопользовательские операции.

·Использование интерфейса прикладного программирования для дальнейших разработок.

Система диспетчерской связи

Система диспетчерской связи предназначается для обеспечения эффективной связи, управления и профессиональной диспетчеризации в системе симулкаста DMR. Для системы симулкаста компания Hytera поставляет беспроводную и проводную систему диспетчерской связи.

·Автоматическое определение местоположения транспортного средства (AVL)

-Поддержка различных карт (карты Google или MapInfo).

-Отслеживание и отображение местоположения терминала в реальном времени.

-Воспроизведение данных отслеживания.

-Установка геозон.

·Голосовые услуги

Индивидуальный вызов, групповой вызов, широковещательный вызов, аварийный вызов и т.д.

·Услуги передачи данных

Текстовые сообщения, статусные сообщения, GPS-опрос, сигнал о чрезвычайной ситуации.

·Другие услуги

Выключение/включение, запись голоса, объединение подсетей, сквозное шифрование и т.д.

Терминалы для симулкаста DMR Hytera

Самая полная линейка терминалов для симулкаста по стандарту DMR. Портативные радиостанции серии PD5, PD6, PD7, X1e и X1p, мобильные радиостанции MD655, MD785, радиостанции PD795 Ex в искрозащищенном исполнении.

Характеристики

Общие характеристики
Диапазон частот		VHF: 136–174 МГц; UHF3: 330–400 МГц; UHF1: 400–470 МГц
Соответствие стандартам		DMR Tier II
Количество базовых станций в MSO		100
Количество несущих в MSO		200
Количество подсетей		99
Количество несущих в базовой станции		1 или 2
Шаг сетки частот		не менее 12,5 кГц
Дуплексный интервал		VHF не менее 5,3 МГц ; UHF1/UHF3 не менее 10 МГц
Метод множественного доступа		TDMA
Модуляция		4FSK (индекс: 0,27)
Скорость модуляции		9,6 кбит на несущую
Расход мощности при полной нагрузке		Базовая станция с одной несущей - не более 200 Вт; базовая станция с двумя несущими - не более 400 Вт
Рабочая температура		от –30°С до +60°С
Температура хранения		от –40°С до +85°С
Рабочая влажность		от 5% до 95%
Размеры (ВхШхГ)		Базовая станция с одной несущей: 355 х 425 х 482,6 мм; базовая станция с двумя несущими: 900 х 600 х 600 мм
Вес		Базовая станция с одной несущей - не более 50 кг; базовая станция с двумя несущими - не более 110 кг
Передатчик
Мощность передачи		от 1 до 50 Вт (регулируемая)
Допустимое отклонение выходной мощности		Нормальное: ± 1,5 дБ; предельное: от -3 до +2 дБ
Точность модуляции		5%
Разнос частот		±16 Гц
Подавление мощности соседнего канала		не более 60 дБ (12,5 кГц)
Приемник
Статическая чувствительность		-118 дБм при коэффициенте битовых ошибок 5%
Блокировка		не менее 84 дБ
Подавление совмещенного канала		от –12 до 0 дБ (12,5 кГц)
Избирательность по соседнему каналу		не менее 60 дБ (12,5 кГц)
Подавление эффекта интермодуляции		не менее 70 дБ
Паразитное излучение		не более –57 дБм при 100 кГц

По причине постоянного развития технические характеристики могут быть изменены без предварительного уведомления.

Аксессуары

Диспетчерская система

Диспетчерская система HYTERA

Описание

Все типы голосовых вызовов

Диспетчерская система Hytera поддерживает все типы вызовов, которые могут потребоваться для диспетчерской связи, такие как персональные вызовы, групповые вызовы и вызов всех радиостанций. С любого диспетчерского пульта можно использовать до восьми голосовых диспетчерских каналов для приема любых типов вызовов, а также осуществлять вызовы любого типа при помощи простого и удобного пользовательского интерфейса.

Позиционирование в режиме реального времени

Эта функция позволяет диспетчерской системе Hytera отслеживать местоположение любой радиостанции в режиме реального времени. Пользователи имеют возможность отображать маршрут перемещения устройства на карте. Интервал позиционирования зависит от интервала отправки сообщений обновления местоположения, заданного для данного устройства, и загрузки канала системы DMR. Общее количество одновременных запросов позиционирования зависит от системы картографирования и ограничений системных ресурсов.

Текстовые сообщения

Диспетчерская система Hytera способна отправлять/принимать текстовые сообщения стандарта DMR. Текстовое сообщение может быть отправлено на радиостанцию или группу радиостанций с заданным номером группы. Для отправки и приема текстовых сообщений система предлагает удобный графический пользовательский интерфейс в формате чата. Все входящие и исходящие текстовые сообщения хранятся в базе данных для последующего просмотра.

Особенности и функции

Основные сообенности

Оповещение о подключении к сети и отключении от сети

Радиостанцию можно настроить таким образом, чтобы она передавала информацию о подключении к сети и отключении от сети в Центр управления при включении/выключении устройства. Это позволит отслеживать состояние всех радиостанций в системе. Через команду «запрос состояния» можно из Центра управления проверить состояние любой радиостанции.

Удаленный контроль

Через микрофон удаленной пользовательской радиостанции диспетчерская система Hytera способна отслеживать голосую активность в удаленном режиме без нажатия кнопки PTT. Это может потребоваться, когда Центру управления нужно прослушать разговоры удаленно, не нажимая на кнопку PTT, например, в экстренных ситуациях.

Все типы голосовых вызовов

Включение и выключение радиостанции

Диспетчерская система Hytera позволяет удаленно отключать радиостанцию в случае незаконного использования или кражи устройства. Отключенную станцию можно включить, но она не будет принимать и передавать сигналы. При необходимости активировать радиостанцию можно также из диспетчерской системы Hytera.

Поддержка разнообразных карт

Диспетчерская система Hytera поддерживает разнообразные виды карт по выбору пользователей. Это могут быть как интерактивные карты, например Google Maps, OpenStreetMap, так и автономные, как например, MapInfo.

GPS-навигация

Данная функция доступна только для пользовательских радиостанций с GPS-модулем. С его помощью каждая такая радиостанция может определять координаты своего местоположения. Диспетчерская система позволяет собирать данные о местоположении любой радиостанции путем направления запроса или путем настройки радиостанций на периодическую передачу информации об их местоположении через заданные промежутки времени.

Позиционирование в режиме реального времени

-Воспроизведение архивные данных местоположения и маршрута перемещения

Все данные местоположения радиостанции сохраняются в базе данных диспетчерской системы Hytera на случай необходимости извлечения и проверки. Пользователи могут запрашивать архивные данные местоположения и воспроизводить данные маршрута перемещения радиостанции за указанные промежутки времени.

Регионы и геозоны

Пользователь может указывать определенные регионы в качестве рабочих или запрещенных для определенных абонентских устройств. Для любого региона можно включить функцию геозоны. При нарушении границ заданной геозоны (в зависимости от того, является ли регион «рабочим» или «запрещенным») любым из заранее определенных пользовательских устройств в Центре управления сработает сигнал оповещения, и на пользовательское устройство будет отправлено сообщение.

Текстовые сообщения

Аварийное оповещение

При генерировании аварийного сигнала с любой абонентской радиостанции диспетчерская система Hytera позволяет отследить этот сигнал. Местонахождение устройства, отправившего аварийный сигнал, будет показано на карте при наличии информации о его местонахождении на момент подачи аварийного сигнала.

Запись и воспроизведение звука

Все входящие и исходящие вызовы записываются на сервере системы, включая все типы голосовых вызовов DMR и голосовых вызовов из телефонной сети общего пользования.

Пользователи могут прослушивать записанные голосовые вызовы в любое время, чтобы не пропустить какой-либо важный разговор. Поиск записанных разговоров можно вести по времени, номеру вызывающего или вызываемого абонента.

Составление отчетов и статистика

Диспетчерская система Hytera позволяет генерировать различные типы отчетов, например, отчеты о вызовах, отчеты о состоянии радиостанций, отчеты об отслеживании маршрутов и т. д.

Подключение к телефонной сети

Диспетчерская система Hytera поддерживает стандартный протокол SIP для интеграции с местными АТС с поддержкой IP-протокола (IP-PBX) и голосовой интеграции между радиостанциями и телефонной сетью общего пользования. Данная опция позволяет осуществлять вызовы с радиостанций на телефоны и обратно, а также позволяет диспетчеру осуществлять/получать вызовы с диспетчерского пульта.

Функция AudioLink

Данная функция позволяет коммутировать между собой разговорные группы, каналы, станции и систему для обеспечения бесперебойной связи между всеми пользователями диспетчерской системы Hytera независимо от частоты или работы радиостанций в цифровом или аналоговом режиме. После установления соединения радиостанции, работающие в разных частотных диапазонах, каналы на разных частотных диапазонах могут общаться друг с другом, а пользователь аналоговой радиостанции может общаться с пользователем цифровой радиостанции. Все эти настройки можно легко регулировать с диспетчерского пульта.

Селекторная связь диспетчерских устройств

Поддерживается возможность прямой связи между диспетчерскими пультами. Пользователи могут выбирать связь между двумя устройствами или циркулярную связь при помощи клиентского интерфейса.

Шлюз для электронной почты

Сервер системы интегрирован с серверами SMTP и POP3 и позволяет отправлять электронные письма с любого почтового клиента на абонентские радиостанции. Возможна также отправка электронной почты с абонентских радиостанций на любой электронный адрес.

Напоминание о вызове

Если канал устройства занят, и диспетчер не может осуществить вызов, на устройство будет отправлено напоминание о пропущенном вызове.

Визуальная диспетчерская связь

Диспетчер может вызывать устройства, отображаемые на карте, измерять расстояние и сохранять снимок местоположения на карте. Сохраненные снимки показывают текущий сохраненный интерфейс карты. При входе в систему GPS-модуль автоматически открывает предыдущий сохраненный интерфейс карты.

Работа по глобальной сети

Сервер, шлюз и терминал могут развертываться посредством глобальной сети связи.

Использование ретранслятора

Использование ретранслятора помогает уменьшить количество шлюзов, снизить стоимость эксплуатации и увеличить дальность связи. Диспетчерская система Hytera поддерживает режим одной станции и режим IP-соединения ретрансляторов.

Групповой импорт и экспорт

Для повышения эффективности добавления большого количества мобильных устройств или рабочих групп вся информация сначала вносится в файл в формате Excel, а затем этот файл импортируется в систему. Информацию о существующих мобильных устройствах или рабочих группах также можно экспортировать из системы в виде файлов Excel.

Резервное копирование и восстановление базы данных

База данных и записанные файлы являются основой системы, поэтому в целях снижения риска и возможности восстановления данных необходимо разработать стратегию резервного копирования и своевременно создавать резервные копии.

Есть два способа резервного копирования базы данных:

·Ручное резервное копирование

Установка параметров резервного копирования вручную, а затем выполнение копирования. Резервная копия создается в виде архива в заданном каталоге резервных копий и называется Hytera_RDS_BAKyyyymmdd_X.zip, например, Hytera_RDS_BAK20121224_0.zip.

·Автоматическое резервное копирование

Ежемесячное или еженедельное автоматическое резервное копирование. Система автоматически выполняет резервное копирование через заданный промежуток времени.

Резервная копия создается в виде архива в заданном каталоге резервных копий и называется Hytera_RDS_BAKyyyymmdd_X.zip, например, Hytera_RDS_BAK20121224_0.zip.

Особые характеристики

-Модульная конструкция и гибкость упрощают развертывание системы

Диспетчерская система Hytera представляет собой не один модуль, а группу компонентов, способных формировать систему нужного размера и топологии в соответствии с требованиями клиента к системе и зоне обслуживания. Систему можно настраивать либо как отдельный минимальный модуль, либо как большую многоузловую национальную сетевую систему. Все настройки можно выполнять при помощи инструмента удаленного конфигурирования – одного из компонентов диспетчерской системы Hytera.

-Поддержка различных картографических систем

Пользователи имеют возможность выбора удобной для них картографической системы с учетом конкретных требований. Система поддерживает, помимо прочего, Google Maps, MapInfo, OpenStreetMap и другие варианты. Мы помогаем клиентам использовать самые подходящие для них картографические решения.

-Различные уровни доступа

Доступ к системе контролируется посредством многочисленных уровней доступа. В зависимости от требований клиента, выбранным или всем радиостанциям может быть присвоен определенный уровень доступа к системе или определенным ее функциям.

-Поддержка однооконного и многооконного режимов

Диспетчерский пульт поддерживает многооконный режим, который позволяет разделить экран для одновременного просмотра различных окон, избавляя диспетчера от необходимости постоянного переключения между окнами для контроля информации.

-Поддержка различных языков

Диспетчерская система Hytera очень удобна для международных организаций, так как поддерживает различные языки. Язык дисплея можно моментально переключать с диспетчерского пульта, не перезагружая приложение.

-Отсутствие абонентской платы

По сравнению с большинством GPS-приложений на базе GPRS, диспетчерская система определяет GPS-координаты не по протоколу GPRS, а по сети DMR, поэтому ежемесячная абонплата не требуется.

Стандартное применение

Диспетчерская система Hytera: профессиональная версия с клиент-серверной архитектурой поддерживает многостороннюю диспетчерскую связь на базе IP-сети.

Целевая аудитория: транспортные компании, коммунальные службы, коммерческие и производственные компании, службы общественной безопасности, аэропорты, банки и пр.

Характеристики

Системные требования

Аксессуары

Приемники и передатчики УВЧ-диапазона корпорации Atmel

Беспроводная связь становится необходимостью для современных встраиваемых приложений, например, для связи с датчиком, к которому невозможно протянуть провода. В настоящее время существует множество различных решений для организации беспроводной связи, например, стандарты 802.11b или Bluetooth для высокоскоростного обмена данными. Для систем, не требующих такой сложности и высоких скоростей, используются другие решения. Особенности низкоскоростных приемников и передатчиков корпорации Atmel Corp. для высокочастотного диапазона расматриваются в данной статье.

Приемники и передатчики

Корпорация Atmel предлагает ряд приемников и передатчиков, работающих в паре на частотах 300–928 МГц. Большую часть этой продукции составляют устройства бывшей компании Temic (в названии первая буква «T»). Все приемники и передатчики Atmel используют узкополосную передачу на одном канале, позволяющую снизить влияние паразитных сигналов. Благодаря узкополосному фильтру промежуточной частоты (ПЧ) с крутым срезом и высокостабильному генератору удается достигнуть избирательности 60 дБ по соседнему каналу. Эти приемники и передатчики применяются в приложениях с низкой скоростью передачи данных (до 32 кбод), таких, как измерение температуры, давления, в датчиках движения, телеметрии, разнообразных счетчиках, бесконтактных ключах, системах сигнализации и безопасности, радиомодемах и т. д. Дальность связи — до 100 м. Используются: передача сигнала с амплитудным и частотным манипулированием, с манчестерским и двухфазным кодированием сигнала, ШИМ-протоколы.

Передатчики

Передатчики работают на частотах 300–928 МГц с различной выходной мощностью, со встроенным или внешним микроконтроллером (МК) (см. табл. 1).

Таблица 1. Передатчики фирмы Atmel

Наименование	Встроенный МК	Частота передачи, МГц	Ток потребления/ sleep	Скорость передачи данных, кбод	Напря-жение питания, В	Выходная мощность, дБм	Корпус	Темпера-турный диапазон, °C
U2741B	–	300–450	10 мА/350 нА	20	2,2–5,5	3	SSO16	–20...+70, –40...+85
U2745B	-	310–440	10 мА/2 мкА	20	2–4	3	SSO16	–40...+85
T5750	-	868–928	8,5 мА/350 нА	32	2–4	5,5	SO8	–40...+85
T5753	-	310–330	9 мА/350 нА	32	2–4	8	TSSOP8L	–40...+85/+125
T5754	-	429–439	9 мА/350 нА	32	2–4	7,5	TSSOP8L	–40...+85/+125
AT86RF401	AVR 8-разрядн., 2K Flash, 128 байт EEPROM, 128 байт SRAM, ISP	264–456	23 мА/100 нА	10	2–5	6	TSSOP20	–40…+85
ATAx862-3	MARC 4-разрядн. T44C862, 4K ROM, 128 байт SRAM, I2C, 3-wire	310–330	9,5 мА/1 мкА	32	2–4	10	SSO24	–40…+125
ATAx862-4	MARC 4-разрядн., T44C862, 4K ROM, 128 байт SRAM, I2C, 3-wire	429–439	9,5 мА/1 мкА	32	2–4	10	SSO24	–40…+125
ATAx862-8	MARC 4-разрядн., T44C862, 4K ROM, 128 байт SRAM, I2C, 3-wire	868–928	9,5 мА/1 мкА	32	2–4	10	SSO24	–40…+125

В качестве внешнего МК фирма Atmel предлагает использовать, например, 4-разрядные МК серии MARC, имеющие низкий ток потребления. В передатчик AT86RF401 встроен 8-разрядный МК AVR. Анонсирована также новая серия передатчиков ATAх862 на базе 4-разрядного МК T44C862 семейства MARC.

Передатчик T5750

Для частот 868–870 МГц и 902–928 МГц Atmel предлагает передатчик T5750, работающий в паре с приемниками T5760/61 (рис. 1). Передатчик и приемники содержат генератор, управляемый напряжением (ГУН), и предварительный делитель частоты.

Благодаря узкой полосе частот приемник имеет высокую чувствительность и хорошее соотношение сигнал-шум.

В передатчик T5750 входят блок фазовой автоподстройки частоты (ФАПЧ), усилитель мощности и кварцевый генератор. В режиме передачи ток потребления составляет 8,5 мА. При отсутствии передачи подачей на выводы ENABLE (вход разрешения) и PA_ENABLE (вход разрешения усилителя мощности PA) (см. рис. 2) сигнала низкого уровня осуществляется переключение микросхемы в режим sleep, ток потребления при этом снижается до 0,35 мкА. Таким образом, литиевый элемент, обычно служащий источником питания в автономных системах, может служить много лет и позволяет использовать такие передатчики, например, в шинах автомобилей для мониторинга давления.

Передатчик имеет тактовый выход для синхронизации работы внешнего микроконтроллера, который используется для кодирования сигналов. T5750 поддерживает амплитудное и частотное манипулирование, имеет одиночный вывод с открытым коллектором для подключения внешней петлевой или l/4 антенны.

Амплитудная и частотная манипуляции

Если на вывод ENABLE передатчика подан высокий уровень, выводы PLL (ФАПЧ) и CLK активизируются. Сигнал тактирования с вывода CLK подается на МК. Подачей соответствующего сигнала на вывод PA_ENABLE осуществляется включение и выключение усилителя мощности PA, то есть реализуется амплитудная манипуляция (АМн) на частоте f1 или манипуляции включение-выключение (OOK, On-Off-Keying) (рис. 3). Для стабилизации кварцевому генератору и ФАПЧ требуется обычно около 1 мс после подачи сигнала высокого уровня на вывод ENABLE, поэтому вывод PA_ENABLE следует удерживать на низком уровне более 1 мс после подачи сигнала ENABLE.

T5750 содержит полностью интегрированную ФАПЧ, из внешних компонентов необходим только внешний резонатор 13,567187 МГц для передачи данных на частоте 868,3 МГц, или 14,296875 МГц — для частоты 915 МГц (см. рис. 3). Конденсатор С3 — разделительный конденсатор по питанию. Постоянное напряжение на выход с открытым коллектором подается через дроссель L1.

Для АМн конденсатор С2 не требуется, для частотной манипуляции (ЧМн) требуются оба конденсатора С1 и С2. После стабилизации кварцевого генератора и ФАПЧ на вывод PA_ENABLE подается высокий уровень для включения усилителя мощности PA (рис. 4).

Передатчик готов для частотной манипуляции. Изменение частоты достигается подключением и отключением конденсатора С2 параллельно нагрузочному конденсатору С1 путем подачи на управляющий вывод МК низкого уровня или переключением его в высокоимпедансное состояние, изменяя таким образом частоту на выходе антенны с f1 на f2 и обратно.

Для уменьшения энергопотребления после окончания передачи на вывод PA_ENABLE должен быть подан сигнал низкого уровня.

Сигнал CLK отключается после подачи на вывод ENABLE сигнала низкого уровня.

Усилитель мощности имеет выход с открытым коллектором, обеспечивающий импульсный ток, практически не зависящий от импеданса нагрузки. Таким образом, уровень выходной мощности определяется импедансом подключаемой нагрузки, и для получения максимальной выходной мощности (5,5 дБм) импеданс антенны должен быть согласован с выводом передатчика.

Для приложений с небольшой дальностью связи рекомендуется использовать печатную петлевую антенну. Основное требование, которому должны соответствовать такие антенны, — это способность возбуждать сильные токи для создания электромагнитного поля.

Выходная мощность антенны определяется значением ее сопротивления излучения: Rrad = 31 кОм (A/l2)2, где А — внутренняя площадь петлевой антенны, l — длина волны передаваемого сигнала. Мощность излучения антенны Prad = Rrad х ILoop2.

Расстояние передачи зависит также от корпуса передатчика, ориентации антенны, конфигурации пространства, в котором происходит передача (открытое, замкнутое), а также типа антенны (печатная, проводная). Например, при выходной мощности передатчика около 3 дБм (U2741B) печатной антенне на плате передатчика и проводной антенне на плате приемника передача может осуществляться в открытом пространстве до 100 м. В других условиях может быть удобнее использовать T5743 или T5754, имеющих большую выходную мощность 8,0 и 7,5 дБм, соответственно.

Передатчик AT86RF401

AT86RF401 представляет собой интеллектуальный миниатюрный передатчик с высокой степенью интеграции на базе 8-разрядного RISC-микроконтроллера AVR. Для организации законченной радиосистемы с манипуляцией включение-выключение (OOK) необходим только кварцевый резонатор, литиевый элемент, три конденсатора, дроссель и петлевая антенна (рис. 5).

AT86RF401 может быть переключен в режим sleep, ток потребления в этом режиме составляет 0,5 мкА.

AT86RF401 имеет программируемый регистр детектора снижения напряжения батареи.

При поступлении сигнала на любую линию ввода-вывода микросхема переходит в режим передачи, при этом происходит активизация цепи генератора синхросигналов для микроконтроллера AVR. Несущая радиосигнала синтезируется с помощью ГУН. Оптимальная настройка ГУН поддерживается с помощью допусков на элементы схемы через использование программно управляемой матрицы на переключаемых конденсаторах.

Внутрисхемно программируемые энергонезависимая память программ (2 кбайт), выполненная по технологии Flash, и память данных (128 байт), выполненная по технологии EEPROM, позволяют осуществлять разработку за короткое время. Имеется также внутреннее статическое ОЗУ объемом 128 байт (SRAM).

Как и во всех микроконтроллерах AVR, короткая команда выполняется за один машинный цикл, который составляет один период тактовой частоты 1,25 МГц. Система команд насчитывает 114 различных инструкций. Для реализации функций передатчика и некоторых дополнительных функций встроенный МК AT86RF401 имеет отличные от стандартных AVR регистры ввода-вывода (таблица 2).

Таблица 2. Регистры ввода-вывода AT86RF401

Адрес (Hex)	Наименование регистра	Функции
$3F	SREG	Status Register
$3E	SPH	Stack Pointer High Register (program to 0.00)
$3D	SPL	Stack Pointer Low Register
$35	BL_CONFIG	Battery Low Configuration Register
$34	B_DET	Button Detect Register
$33	AVR_CONFIG	AVR Configuration Register
$32	IO_DATIN	I/O DATA IN Register
$31	IO_DATOUT	I/O DATA OUT Register
$30	IO_ENAB	I/O Enable Register
$22	WDTCR	Watchdog Timer Control Register
$21	BTCR	Bit Timer Control Register
$20	BTCNT	Bit Timer Count Register
$1E	DEEAR	Data EEPROM Address Register
$1D	DEEDR	Data EEPROM Data Register
$1C	DEECR	Data EEPROM Control Register
$17	LOCKDET2	Lock Detector Configuration Register 2
$16	VCOTUNE	VCO Tuning Register
$14	PWR_ATTEN	Power Attenuation Control Register
$12	TX_CNTL	Transmitter Control Register
$10	LOCKDET1	Lock Detector Configuration Register 1

Встроенный таймер микроконтроллера AVR с работой по прерываниям упрощает применение ШИМ или манчестерского кодирования для модуляции несущей. Радиосигнал передается на настроенную петлевую антенну, которая может быть реализована медным проводником на печатной плате.

Усилитель мощности генерирует дифференциальный сигнал, который передается с выхода ФАПЧ на внешнюю антенну. Выходная мощность передатчика может изменяться программно в пределах 36 дБ с шагом 1 дБ путем конфигурирования усилителя мощности.

Генератор с подкачкой (номинальное значение 1,2 В) обеспечивает работу в широком диапазоне питающих напряжений.

В устройстве имеются встроенные аппаратные функции brown-out protection и контроля уровня напряжения батареи. Цепь brown-out protection определяет, когда напряжение питания опускается ниже минимального значения, обеспечивающего нормальную работу (обычно 1,8 В). При значении напряжения питания ниже указанного происходит аппаратный сброс микроконтроллера. Пороговое напряжение, при котором индицируется разряд батареи, задается программно.

Источником прерывания в AT86RF401 могут быть события «регистр данных пуст» и «передача данных окончена». Таймер также поддерживает режим, при котором вместо прерывания используется опрос, позволяющий получить большую скорость передачи.

Этот таймер также может быть использован для декодирования сигнала, полученного внешним приемником.

AT86RF401 имеет несколько источников сброса: Power-on Reset — по включению питания, внешний сброс, сброс от сторожевого таймера, Brown-out Reset — при снижении напряжения батареи ниже установленного, Button Reset (программный сброс).

Передатчики ATAxR862

Новые передатчики ATAxR862 на базе МК T44C892 семейства MARC4 (рис. 6) подходят для применения как на стороне приемника, так и на стороне передатчика (для декодирования данных). ATAx862 содержит ROM, RAM, 16 линий ввода-вывода, два 8-разрядных многофункциональных таймера-счетчика с функцией модуляции и демодуляции, супервизор напряжения питания, сторожевой таймер и сложный генератор тактовых импульсов с внешним выводом (встроенный RC-генератор, кварцевый генератор 32 кГц и 4 МГц).

Программное ПЗУ выполняется по технологии EEPROM (ATAM862 — Flash-версия) или по маске (ATAR862 — ROM-версия). Кроме микропроцессорного и радиочастотного блока, передатчик ATAx862 имеет дополнительный блок последовательной памяти данных емкостью 512 бит, выполненной по технологии EEPROM.

Плата передатчика T5750

Фирма Atmel выпускает отдельно плату передатчика T5750 V1.1 на базе передатчика T5750 и 4-разрядного МК T48C893N семейства MARC (рис. 7), предназначенную для частотной и амплитудной манипуляций.

Плата питается от одного литиевого элемента 3 В (например, CR2032). Ток потребления покоя составляет менее 1 мкА, ток потребления при передаче данных — около 8,5 мА. Плата может работать на частотах 868,3 МГц и 915 МГц, переход с одной частоты на другую осуществляется сменой резонатора и конденсаторов С5, С6, С7 цепи согласования импеданса печатной антенны.

По умолчанию, плата настроена на частотную манипуляцию со скоростью передачи данных 1 кбод. Для ЧМн девиация частоты составляет около 30 кГц. На плате имеется программный адаптер JP1, через который реализуется внутрисхемное программирование памяти EEPROM микроконтроллера T48C893N. Для разработки программного обеспечения может использоваться стартовый набор разработчика TMEB893 для МК MARC4.

Приемники

Приемники фирмы Atmel поддерживают скорость приема данных в режиме АМн до 10 кбод и в режиме ЧМн до 3,2 кбод, различаются частотой приема данных и шириной полосы промежуточной частоты (ПЧ) (таблица 3).

Таблица 3. Приемники фирмы Atmel

Наименование	Частота передачи, МГц	Полоса ПЧ, кГц	Напряжение питания, В	Ток потребления, мА	Корпус	Температурный диапазон, °C
U3741BM	300–450	300/600	4,5–5,5	7	SO20	–40...+105
U3742BM	300–450	600	4,5–5,5	7	SO20	–40...+105
U3745BM	310–440	600	4,5–5,5	7	SO20	–40...+85
T5743N	300–450	600	4,5–5,5	7,5	SO20	–40...+105
T5760	868–870	950	4,5–5,5	7,4	SO20	–40...+105
T5761	902–928	600	4,5–5,5	7,4	SO20	–40...+105
T5744	300–450	600	4,5–5,5	7,1	SSO20, SO20	–40...+105

Приемники поддерживают протоколы ЧМн, АМн, ШИМ, манчестерское и двухфазное кодирование. Чувствительность приемников в среднем составляет –110, –114 дБм (в режиме АМн, низкая скорость передачи данных) и –106 дБм (для ЧМн). Приемники имеют электростатическую защиту 4 кВ (кроме T5760/61 — 2 кВ) согласно MIL-STD-883. Принцип построения приемников одинаков, рассмотрим его на примере U3741BM.

U3741BM предназначен для работы на частотах 300–450 МГц, в технической документации Atmel приводятся параметры микросхемы и ее «обвязка» только для двух частот: 315 МГц (стандартный диапазон в США) и 433,92 МГц (стандартный диапазон для Европы). Переход с одной частоты на другую осуществляется с помощью смены нескольких внешних компонентов (резонатора и конденсаторов).

Входной каскад РЧ-приемника U3741BM представляет собой супергетеродин с промежуточной частотой 1 МГц и состоит из малошумящего усилителя, гетеродина, смесителя с подавлением зеркального канала до 30 дБ и усилителя РЧ (рис. 8). Сигнал с входного каскада РЧ фильтруется интегрированным фильтром ПЧ 4-го порядка, поступает на RSSI-усилитель, демодулятор и затем на фильтр данных (ФВЧ 1-го порядка и ФНЧ 1-го порядка). Далее сигнал передается в схему обработки данных.

Для повышения избирательности приемника до 40 дБ используют внешний ПАВ-фильтр. Для идентификации и фильтрации «шумов» в приемнике U3741BM может использоваться функция индикации уровня принимаемого сигнала RSSI (Receive Signal Strength Indication), позволяющая игнорировать фронты, которые случаются при отсутствии сильного радиосигнала. Недостатком использования RSSI является изменение условий приема (снижение чувствительности).

Для снижения энергопотребления используется специальный режим опроса — polling. В этом режиме приемник находится попеременно в трех состояниях. В режиме sleep цепь обработки сигнала отключена на время Tsleep, и микросхема потребляет низкий ток. Во время запуска Tstartup цепь обработки сигнала запускается.

Следующий режим — проверка количества битов в соответствии с установленным временным окном (bitcheck). Если полезный сигнал не обнаружен за время Tbitcheck, приемник переходит опять в режим sleep. То есть приемник включается на короткие промежутки времени и проверяет присутствие полезного сигнала на входе. Если сигнал обнаружен, приемник переходит в активный режим и передает данные во внешний МК. Приемник конфигурируется с помощью двух регистров разрядностью 12 бит, определяющих скорость передачи данных, интервалы и параметры различных режимов (Tsleep, Tstartup, Tbitcheck и т. д.).

U3741BM доступен с двумя различными полосами ПЧ. U3741BM-M2 — версия с шириной ПЧ 300 кГц — хорошо подходит для систем с АМн, где используется передатчик с ФАПЧ U2741B. U3741BM-M3 имеет полосу ПЧ 600 кГц. Этот вариант может быть использован совместно с U2741B в режимах ЧМн и АМн.

Использование U3741BM в режиме АМн дает более высокую точность частоты несущей.

Отладочные комплекты

Корпорация Atmel предлагает отладочные комплекты для разработки приемников и передатчиков, позволяющих осуществить разработку беспроводной системы до создания собственной платы. В отладочный комплект входит базовая плата с МК, плата приемника, плата передатчика и программное обеспечение (рис. 9). Отдельно могут поставляться платы приемника или передатчика. Для каждой пары «приемник — передатчик» предлагается свой отладочный комплект (таблица 4).

Таблица 4. Отладочные комплекты приемников и передатчиков

;

Отладочный комплект	Приемник	Передатчик	Частота, МГц	Ширина полосы пропускания, кГц	Примечание
TMEBx741A	U2741	U3741	433	300
TMEBx741B	U2741	U3741	433	600
TMEBx741C	U2741	U3741	315	300
TMEBx741D	U2741	U3741	315	600
TMEBx745A	U2745	U3745	433	600
TMEBx745B	U2745	U3745	315	600
TMEB57x0	T5750	T5760	868	600
TMEB57x1	T5750	T5761	915	600
	T5753		315		планируется к выпуску в 2003 г.
	T5754		433		планируется к выпуску в 2003 г.
TMEB5744S3		T5744	315	600 (saw)	плата приемника с ПАВ-фильтром
TMEB5744N3		T5744	315	600	плата приемника
TMEB5744S4		T5744	433	600 (saw)	плата приемника с ПАВ-фильтром
TMEB5744N4		T5744	433	600	плата приемника
AT86RF401U-EK1	AT86RF401U		315		плата передатчика
AT86RF401E-EK1	AT86RF401E		433		плата передатчика
ATAK4015744U	AT86RF401U	T5744	315
ATAK4015744E	AT86RF401E	T5744	433
AT86RF211-DK433107	AT86RF211	AT86RF211	433
AT86RF211-DK868107	AT86RF211	AT86RF211	868
AT86RF211-DK915107	AT86RF211	AT86RF211	915

Отладочный комплект TMEB57x0

Рассмотрим некоторые отладочные комплекты, приведенные в таблице 4. Отладочный комплект TMEB57x0 предназначен для ознакомления с приемником T5760 и передатчиком T5750, работающими на частоте 868 МГц. Он состоит из базовой платы на основе 4-разрядного микроконтроллера семейства MARC4, платы приемника и платы передатчика (рис. 10). Приемник и передатчик программируются через внешний компьютер под управлением программного обеспечения передатчика или приемника соответственно, поставляемого вместе с отладочным комплектом.

Программное обеспечение передатчика позволяет устанавливать скорость передачи данных, тип модуляции, тестовое слово и т. д.

После записи программного кода в передатчик плата передатчика работает независимо и может быть снята с базовой платы. Программное обеспечение приемника имеет средства оценки передачи данных (гистограммы, временные таблицы). Приемник работает только совместно с базовой платой. Соответствующие светодиоды индицируют включение питания, правильность тестового слова, соответствие телеграммы установленному временному окну.

Отладочный комплект ATAK4015744

Отладочный комплект ATAK4015744 включает в себя платы приемника T5744 и передатчика AT86RF401, образцы AT86RF401 и T5744, необходимые программные средства для разработки двунаправленной передачи данных. Программное обеспечение позволяет передавать передатчику уникальный 8-битовый код, соответствующий одной из четырех кнопок платы передатчика. Он содержит идентификационный код кнопки и данные о состоянии батарейного элемента. Приемник T5744 демодулирует радиосигнал в цифровую форму и передает его для обработки в AT86RF401.

После обработки сигнала двоичное представление кода нажатой клавиши и статус батарейного элемента отображаются с помощью трех светодиодов. В наборе используется манипуляция включение-выключение (OOK) для модуляции несущей и ШИМ для кодирования цифровой информации.

Плата передатчика имеет в своем составе AT86RF401, кнопки, держатель батареи, печатную антенну, разъем, дискретные компоненты. Внутрисхемное программирование (ISP) возможно через интерфейс SPI с помощью 6-полосного ленточного кабеля, подсоединяемого к COM-порту PC. Плата приемника имеет в своем составе две микросхемы T5744 и AT86RF401, держатель батарейного элемента, печатную антенну, разъем, дискретные компоненты. Сохранена возможность реализации функции RSSI приемника T5744, которая не используется в отладочном комплекте.

Три светодиода подсоединены к AT86RF401 и зажигаются при получении соответствующим образом промодулированного сигнала.

T5744 имеет вывод для антенны с одним вхо-дом. Плата приемника содержит средства для согласования цепи с печатной антенной на плате или простой штыревой антенной l/4. Печатная антенна не согласована с импедансом 50 Ом цепи, она предназначена для демонстрации работы только на коротких расстояниях. Согласовать импеданс (и получить большее расстояние связи) возможно отсоединением печатной антенны и подключением антенны l/4.

В наборе применено ШИМ-кодирование 1/3:2/3, которое может быть изменено программно. 1/3:2/3 означает, что «1» представляется первой 1/3 периода, содержащей радиосигнал, а последние 2/3 периода не содержат сигнала. Для «0», наоборот, первые 2/3 не содержат сигнала, а последняя 1/3 содержит. Сообщение состоит из 2 байт: преамбулы (0xFFFE) и байта данных (старшая половина байта содержит статус батареи, а младшая — идентификационный номер кнопки).

Байт данных повторяется 3 раза. Идентификационные номера кнопок кодируются следующим образом: кнопка 0 — 0001, кнопка 1— 0011, кнопка 2 — 0111, кнопка 3 — 1111. Такие идентификационные номера позволяют однозначно идентифицировать каждую кнопку и при сдвиге одного бита ошибки идентификации не возникает. Бит-таймер выполняет функцию манипуляции передатчика, обеспечивая синхронность модуляции усилителем мощности.

Приемник находится во включенном состоянии постоянно, поэтому он может реагировать на шум. Микроконтроллерная часть AT86RF401 должна проверять каждый фронт с помощью бит-таймера для определения полезного сигнала. При использовании ШИМ-кодирования бит может быть определен как «1» или «0» путем измерения интервала от переднего до заднего фронта (рис. 12).

Приемопередатчик

Отдельно в ряду радиочастотной продукции Atmel стоит приемопередатчик AT86RF211 (таблица 5), предназначенный для работы с внешним МК AVR. Это недорогое решение для беспроводных применений (телеметрия, датчики) для скоростей до 64 кбит/с и полудуплексной передачи. Расстояние передачи составляет до 30 метров в закрытом помещении и до 300 метров в открытом пространстве.

Таблица 5. Приемопередатчик фирмы Atmel

Наименование	Частота передачи, МГц	Скорость передачи данных	Выходная мощность, дБм	Ток потребления	Напряжение питания, В	Корпус	Температурный диапазон, °C
AT86RF211	915/868/433	64 кбит/с	10/12/14	0,5 мкА–35 мА	2,4–3,75	TQFP48	–40…+85

Для работы на частотах 433, 868 и 915 МГц используется один приемопередатчик, выбор частоты осуществляется подключением различных внешних элементов. Имеется функция цифровой подстройки частоты несущей с шагом 200 кГц. Из блок-схемы AT86RF211 (рис. 13) видно, что из внешних компонентов необходим только кварцевый резонатор, керамический фильтр, антенно-согласующие компоненты и фильтрующие компоненты питания.

Все необходимые радиочастотные блоки интегрированы в AT86RF211, что позволяет упростить разработку платы приемопередатчика и позволяет сократить затраты на производство соответствующих компонентов. Конструкция AT86RF211 позволяет избежать типичных проблем, возникающих при моделировании устройств беспроводной связи, например, изменения частоты при электростатическом воздействии от рук пользователя или помещении устройства в корпус.

Структура приемника супергетеродинная, двойного преобразования. AT86RF211 включает в себя переключатель режимов прием/передача (Rx/Tx) со временем переключения менее 200 мкс. Имеются также цифровая функция RSSI и функция контроля значения напряжения батарейного элемента.

AT86RF211 содержит встроенный синтезатор, ФАПЧ, ГУН, имеет 8 цифровых уровней выходной мощности. Он поддерживает ЧМн, манчестерское кодирование сигнала не требуется.

Приемопередатчик может работать в нормальном режиме приема-передачи, в независимом режиме «wakeup» и режиме энергосбережения «power down».

В нормальном режиме микросхема конфигурируется через МК, устанавливаются частота и режим (прием или передача). Далее микросхема действует как конвейер: данные, поступающие на вывод DATAMSG, немедленно передаются в эфир (Tx), либо сигнал, поступающий с антенны, демодулируется и передается побитно в МК по тому же выводу DATAMSG (Rx). Данные в кристалле не хранятся и не обрабатываются.

В режиме «wakeup» кристалл устанавливается в специальный режим передачи, называемый sleep. Кристалл периодически запускается по сигналу от внутреннего таймера (отдельная функция, не зависящая от МК, находящегося в режиме power-down) и ожидает данные в виде специального сообщения, формат которого определяется предварительно. При получении правильного сообщения данные сохраняются в AT86RF211 (до 32 бит), и на выводе WAKEUP генерируется сигнал прерывания. В противном случае процедура продолжается.

AT86RF211 имеет несложный интерфейс подключения к МК, при котором его можно рассматривать как внешний периферийный узел МК. Обмен данными между AVR МК и РЧ-модулем AT86RF211 осуществляется через 3 регистра ввода-вывода общего назначения МК, которые используются для чтения и записи данных в 16 внутренних регистров AT86RF211. 8 регистров AT86RF211 используются для конфигурирования нормального режима обмена данными, 4 регистра для режима «wake-up», 4 регистра для реализации специальных функций, определяемых конечным приложением. Размеры регистров варьируются от 32 бит до 1 бита регистра RESET. Наиболее часто используемые биты расположены в старших разрядах регистров. Режимы чтения и записи позволяют осуществлять доступ к отдельным битам регистра.

Сигналы SLE, SCK и SDATA МК формируют последовательный цифровой интерфейс для управления работой приемопередатчика и могут быть назначены на любые выводы общего назначения AVR. Сигнал SLE (enable/chip select) и SCK (clock) работают на выход, сигнал SDATA является двунаправленным.

Сигнал DATAMSG используется для организации полудуплексной передачи между МК и РЧ модулем (рис. 14).

При организации асинхронного интерфейса UART оба вывода RхD и TхD МК соединяются с двунаправленным вводом-выводом DATAMSG AT86RF211. Так как осуществляется полудуплексная передача, при отсутствии передачи данных вывод TхD должен находиться в высокоимпедансном состоянии.

Вывод DATACLK используется для синхронной передачи и поэтому при использовании UART не задействован.

Для организации синхронной передачи данных между AVR и AT86RF211 необходимо использовать либо интерфейс «bit banging», либо узел SPI.

Интерфейс SPI используется для высокоскоростного обмена данными. Вывод DATACLK AT86RF211 подсоединяется к выводу SCK порта SPI МК (рис. 15). При приеме данных порт SPI работает в режиме slave. Вывод SCK работает в режиме входа и управляется выводом DATACLK AT86RF211. Вывод MOSI порта SPI подсоединяется к выводу DATAMSG AT86RF211. Так как обмен данных происходит в полудуплексном режиме, вывод MISO остается свободным. Вывод SS/ следует подсоединить к «земле». В режиме передачи вывод SCK порта SPI остается в неподключенном состоянии, чтобы избежать конфликта с выводом DATACLK AT86RF211.

При такой организации обмена данными между AT86RF211 и МК следует учитывать скорость передачи по интерфейсу SPI, зависящую от тактовой частоты МК и предделителя.

Если тактовая частота МК велика, может оказаться, что скорость SPI окажется слишком большой для AT86RF211 в режиме передачи, и AT86RF211 не будет успевать передавать данные в эфир. Скорость порта SPI в режиме приема будет всегда совместима с AT86RF211.

Для получения требуемой скорости передачи данных, не накладывающей ограничения на выбор МК по скорости, возможно использование комбинации аппаратной реализации порта SPI для режима приема, имеющего жесткие требования по синхронизации, и аппаратно управляемых вводов-выводов приемопередатчика от таймера (bit banging) для режима передачи.

Также удобно использовать режим аппаратно управляемых вводов-выводов, если МК не имеет периферийных узлов портов UART или SPI. Для реализации такого обмена вывод DATAMSG подсоединяется к любому выводу МК, вывод DATACLK к любому выводу, выполняющему функцию запроса прерывания из внешнего источника. Функция восстановления синхросигнала после сброса обеспечивает появление фронта тактового сигнала в середине получаемого бита данных, по которому инициализируется прерывание.

Для всех вариантов последовательного подключения выводы SDATA, SCK и SLE AT86RF211 подключаются к вводам-выводам общего назначения МК. Если используется экономичный режим питания (standby), вывод WAKEUP должен быть подсоединен к выводу МК с функцией запроса прерывания из внешнего источника.

Отладочный комплект AT86RF211

Отладочный комплект AT86RF211-DKххх107 (рис. 16) предназначен для быстрой и простой разработки системы на базе AT86RF211 и AVR МК 8-бит AT90LS8535. Отладочный комплект содержит два одинаковых модуля. Каждый модуль состоит из базовой платы, имеющей в своем составе AVR МК, ЖКИ, кнопку, переключатель, датчик освещенности и несколько светодиодов, а также дочерней платы РЧ-модуля, состоящей из AT86RF211, соответствующей обвязки и гибкой штыревой антенны, которая может быть отсоединена для подключения тестового оборудования. МК AT90LS8535 поставляется с запрограммированной демо-версией, которая передает между двумя модулями данные об освещенности, полученные с помощью интегрированного АЦП МК. Исходные коды для этой и других программ на языке С поставляются вместе с комплектом.

Отладочный комплект следует заказывать на конкретную частоту: 915 МГц, 868 МГц или 433 МГц. Базовая плата одинакова для всех комплектов, отличаются только дочерние платы РЧ-модуля.

На РЧ-модуле отладочного комплекта имеется ПАВ-фильтр, фильтр первой ПЧ 10,7 МГц и фильтр второй ПЧ 455 кГц. Конструкция модуля обеспечивает узкополосную передачу, высокую избирательность и большую дальность связи. Из-за полосы фильтра второй ПЧ 455 кГц скорость передачи данных ограничена 20 кбит/с.

Для применений, требующих скорости данных более 64 кбит/с и, соответственно, более широкой полосы, следует заменить на плате фильтр второй ПЧ на конденсатор. Отладочный комплект сопровождается необходимой документацией для разработки различных встроенных приложений.

Отдельно поставляются дочерние платы РЧ-модулей для дальней связи со штыревой антенной (рис. 17) и для небольшой дальности связи с печатной антенной (рис. 18).

Дочерние платы совместимы с отладочным комплектом. Gerber-файлы, список компонентов и принципиальные схемы поставляются вместе с дочерними платами.

Цифровые конвенциональные радиостанции HYTERA стандарта DMR

Описание

Цифровая радиостанция для бизнеса

Особенности и функции

Характеристики

Описание

Цифровая радиостанция для бизнеса

Особенности и функции

Характеристики

Аксессуары

Описание

Особенности и функции

Компактная, легкая, с обтекаемой формой

Характеристики

Аксессуары

Описание

Особенности и функции

Компактность, обтекаемость, легкость

Аккумулятор с увеличенным сроком работы

Прочность и надежность

Звонок/передача текста одним касанием

Дополнительные функции (опциональные)

Два режима (аналоговый и цифровой)

Защищенная связь

Дополнительные виды сигнализации

Услуги передачи данных стандарта DMRA

Псевдотранкинг

Два слота в DMO

Сферы применения

Характеристики

Аксессуары

Описание

Особенности и функции

Усовершенствованное шифрование

Поддержка аксессуаров BT Hytera

Открытый USB-интерфейс

GPS-навигация

Два режима (аналоговый и цифровой)

Разнообразные голосовые вызовы

Вибрация

Поддержка различных режимов сигнализации

Возможность обновления ПО

Диспетчерская система Hytera и переносной ретранслятор обеспечивают гибкое построение сети и диспетчерскую связь

Диспетчерская система Hytera

Переносной ретранслятор для гибкого построения сети связи

Характеристики

Аксессуары

Описание

Особенности и функции

Характеристики

Компактность, обтекаемость, легкость

Аккумулятор с увеличенным сроком работы

Прочность и надежность

Звонок/передача текста одним касанием

Дополнительные функции (опциональные)

Два режима (аналоговый и цифровой)

Защищенная связь

Дополнительные виды сигнализации

Услуги передачи данных стандарта DMRA

Псевдотранкинг

Два слота в DMO

Сферы применения

Характеристики

Аксессуары

Описание

Особенности и функции

Усовершенствованное шифрование

Поддержка аксессуаров BT Hytera

Открытый USB-интерфейс

GPS-навигация

Два режима (аналоговый и цифровой)

Разнообразные голосовые вызовы

Вибрация

Поддержка различных режимов сигнализации

Возможность обновления ПО

Диспетчерская система Hytera и переносной ретранслятор обеспечивают гибкое построение сети и диспетчерскую связь

Диспетчерская система Hytera

Переносной ретранслятор для гибкого построения сети связи

Характеристики

Аксессуары
