Портативные радиостанции

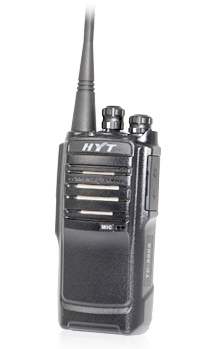

HYTERA TC-508

TC-508






Описание

Радиостанция TC-508

является одним из лидером в линейке коммерческих радиостанций HYT и идеально подходит для таких отраслей, как производство, гостиничный бизнес, розничная торговля, образование и строительство. Доступность по цене и надежность делают ее незаменимой для бизнеса и промышленности, позволяя существенно увеличить производительность и эффективность управления.

Особенности и функции

Отличительные особенности

-Прочная и легкая конструкция

Радиостанция TC-508 имеет легкий, но при этом очень прочный корпус, удобный в ношении и устойчивый к неблагоприятным условиям.

-Прочность и надежность

Радиостанция TC-508 способна выдерживать сильные удары, падения и воздействие неблагоприятных условий окружающей среды. Устройство соответствует или превышает все требования, предусмотренные программой испытаний с моделированием износа в результате интенсивной эксплуатации в полевых условиях в течение пяти лет.

-Увеличенное время работы аккумулятора

Радиостанция TC-508 оснащена аккумулятором ёмкостью 1650 мА/ч, способна принимать и передавать сигналы в рабочем цикле 5-5-90 в течение 14 часов.

-Улучшенное качество речевого сигнала

В радиостанции TC-508 используются усовершенствованные технологии обработки речевого сигнала, которые обеспечивают отличное качество связи.

Основные функции

Переключение между высокой и низкой мощностью передачи

Переключение между узкой и широкой полосой частот

Контроль активности

CTCSS/CDCSS и устранение на приеме тональных сигналов в конце передачи

Сканирование каналов

Экономия заряда аккумулятора

Сигнал о разряде аккумулятора

Блокировка занятого канала

Таймер блокировки по лимиту времени (TOT)

Программирование с компьютера

Клонирование радиостанций через кабель

Регулируемый уровень шумоподавителя

Характеристики

Общие характеристики

Диапазон частот (мГц)

VHF: 146-174    UHF:    430-450      450-470

Количество каналов

16

Разнос каналов (кГц)

25 /12,5

Рабочее напряжение (В)

7.4

Аккумулятор

 1650 мА/ч (литиево-ионный аккумулятор)

Время работы аккумулятора (цикл 5-5-90)

14 часов

Стабильность частоты (ч/млн.)

±2.5

Рабочая температура ()

От -20 до +65

Входное сопротивление антенны (Ом)

50

Размеры (В×Ш×Д) (с аккумулятором, без антенны) (мм)

113x 54x35

Масса (с антенной и аккумулятором) (г)

280
Пыле и водозащиты
IP54
Влажность
 MIL-STD 810 C/D/E/F
Устойчивость к ударным нагрузкам и вибрации
 MIL-STD 810 C/D/E/F

Передатчик

Выходная мощность

5/2 Вт (VHF)

4/2 Вт (UHF)

Модуляция

16KΦF3E/11KΦF3E

Побочные излучения

Не более -26 дБм (до 1 ГГц)

FM шум

40/35 дБ

Искажение звукового сигнала

≤5%

Ограничение модуляции

Не более 5 кГц (25 кГц)

Не более 2,5 кГц (12,5 кГц)

Аудио ответ
≤+1 ~ -3дБ

Приемник

Чувствительность

Не более 0,251/0,282мкВ

Избирательность по соседнему каналу

70/60 дБ

Интермодуляция

65 дБ

Подавление внеполосных излучений

70 дБ

Соотношение сигнала и шума

45/40 дБ

Выходная мощность звука

0,5 Вт (полное сопротивление динамика 16 Ом)

Искажение звука

Не более 5% (0,5 Вт)

Кондуктивное побочное излучение

-57 дБм < 1 ГГц

 -47 дБм > 1 ГГц

Все указанные характеристики подтверждены испытаниями, проведенными в соответствии с применимыми стандартами,

и могут меняться без предварительного уведомления в связи с постоянным усовершенствованием.

Аксессуары

HYTERA TC-610

TC-508






Описание

Профессиональная радиостанция

Суровые рабочие условия, шум и пыль на крупных объектах и строительных площадках способны создавать помехи радиосвязи и ослаблять голосовой сигнал, снижая эффективность и производительность работ. Для применения в таких условиях идеально подходит переносная радиостанция HYT TC-610, так как она отлично защищена от воды и пыли, что продлевает срок ее службы.

Особенности и функции

Степень защиты от воды и пыли IP66

Суровые рабочие условия, шум и пыль на крупных объектах и строительных площадках создают помехи радиосвязи. Переносные радиостанции TC-610 имеют степень защиты IP66 и отличные характеристики водо- и пылезащищенности, благодаря которым с радиостанции можно смывать пыль и грязь. Водяная струя из форсунки диаметром 40 мм, направленная на радиостанцию с любого направления в течение одной минуты, не отразится на работе радиостанции, и она будет нормально работать после промывки и сушки.

Мощный аудиосигнал и широкий диапазон связи

Передача аудиосигнала с превосходным качеством позволяет эффективно работать в условиях сильного шума. Мощный динамик 45 мм в диаметре (36 мм у обычных радиостанций) обеспечивает четкий разборчивый звук даже при сильном шуме. В зоне широкого покрытия можно повысить мощность передачи.

Надежная механическая конструкция

При длительной эксплуатации защелка батареи ослабевает, и радиостанция может случайно выключиться. Все это негативно сказывается на рабочей производительности. На радиостанциях TC-610 используется специально разработанная и запатентованная защелка батареи. Она надежно крепит батарею к радиостанции на протяжении любого срока эксплуатации.

Инновационный промышленный дизайн

Разработчики TC-610 отказались от стандартного корпуса черного цвета и решили использовать прорезиненный корпус модного желтого цвета, за счет чего радиостанцию удобно держать в руках.

Переключение между высокой и низкой мощностью

При использовании в ограниченном пространстве можно нажатием одной кнопки переключиться на низкую мощность, а когда требуется увеличить расстояние связи – на высокую мощность. При высокой мощности передача осуществляется с максимально большим охватом, в то время как при низкой мощности происходит экономия расхода энергии батарей, и все происходит под контролем пользователя.

Настраиваемый разнос каналов 12,5/ 25 кГц

Эта функция обеспечивает гибкость и позволяет легко менять разнос каналов, когда потребности вырастают, без необходимости в покупке новой радиостанции.

Мониторинг

Пользователи могут следить за активностью в текущем канале.Эта функция особенно полезна в случае приема слабого сигнала.

Экономия батарей

Функция экономии заряда батареи включается автоматически, как только активность в канале и работы прекращаются. Это продлевает время работы станции от батареи.

Оповещение о низком заряде батареи

Как только заряд батареи становится низким, радиостанция подает сигнал о необходимости перезарядки.

Блокировка занятого канала

Используемый канал становится недоступным для других пользователей.

Таймер

Эта функция позволяет более эффективно использовать каналы, ограничивая время каждой передачи.

Возможность программирования через ПК

Функции каждой радиостанции можно индивидуально настраивать под потребности каждого пользователя.

Проводное копирование

Функции одной радиостанции можно легко скопировать на другую.

CTCSS/CDCSS

Уникальное тональное кодирование CDCSS/CTCSS позволяет разделять пользователей на группы и предотвращать нежелательное занятие одной и той же частоты.

Характеристики

Общие характеристики

Диапазон частот (мГц)

VHF: 136-174    UHF:  400-420   440-470   420-450   450-470  420-470   470-490

Количество каналов

16
Шаг сетки частот (кГц)
25 / 12,5
Рабочее напряжение (В)
7,4
Аккумулятор
1200 мА/ч (Li-Ion)
Срок службы аккумулятора (рабочий цикл 5-5-90)
аккумулятор 1200 мА/ч Li-Ion
аккумулятор 1300 мА/ч Ni-MH
аккумулятор 2000 мА/ч Li-Ion

Более 9 часов
Более 9 часов
Более 14 часов
Стабильность частоты (ppm)
±2,5
Рабочая температура (ºС)
От -20 до +55
Входное сопротивление антенны (Ом)
50
Размеры (В×Ш×Г)(с аккумулятором, без антенны)(мм)
119×55×33
Вес (с антенной и аккумулятором) (г)
270
Передатчик
Выходная мощность
5/2 Вт (VHF)    5/2 Вт (UHF)
Модуляция
F3E
Побочные и гармонические помехи
-36 дБм < 1 ГГц    -30 дБм > 1 ГГц
Частотно-модулированные помехи
40/35 дБ
Искажение звука
≤5 %
Приемник
Чувствительность
0,25/0,28 мкВ
Избирательность
70/60 дБ
Интермодуляция
≥65 дБ
Подавление побочных каналов приёма
≥70 дБ
Отношение сигнала к шуму
45/40 дБ
Номинальная выходная мощность звука
800 мВт
Номинальное искажение звука
≤5%

Все характеристики проверены в соответствии со стандартом TIA/EIA-603  и ввиду постоянного развития могут быть изменены без уведомления.




Аксессуары

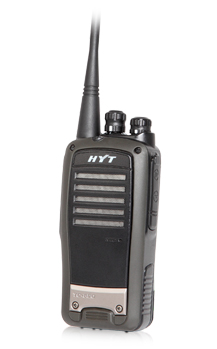

HYTERA TC-620

TC-620






Описание

Профессиональная радиостанция

Сочетая в себе передовые технологии, портативная радиостанция Hytera TC-620 предназначается для пользователей в области управления и сфере услуг. Помимо универсальной функциональности, простоты в эксплуатации и высоких характеристик соотношения цены и качества, инновационный и эргономичный дизайн TC-620 удовлетворяет требования пользователей к связи и имеет приятный внешний вид.


Особенности и функции

Переключение между высокой и низкой мощностью

Простым нажатием кнопки можно переключиться на низкую мощность при общении в ограниченном пространстве, или на высокую, если расстояние увеличивается. Высокая мощность передачи оптимизирует покрытие, в то время как низкая мощность экономит заряд аккумулятора. И все это под контролем пользователя.

Программируемый шаг сетки частот 12,5 кГц / 25 кГц

Функция обеспечивает гибкую и простую смену шага сетки частот в случае повышения требований, без необходимости покупать новые радиостанции.

Контроль активности

Позволяет отслеживать активность в текущем канале. Эта функция особенно полезна для приема слабого сигнала.

Экономия заряда аккумулятора

Функция экономии заряда включается автоматически, если в канале нет активности и никакие операции не выполняются в течение длительного времени.

Предупреждение о низком заряде аккумулятора

Напоминает пользователям о необходимости подзарядки, когда заряда аккумулятора падает.

Блокировка занятого канала

Занятый канал становится недоступным для других пользователей.

Блокировка по лимиту времени

Эта функция позволяет более эффективно использовать каналы, ограничивая количество времени каждой передачи.

Программирование через ПК

Функции каждой радиостанции можно настраивать индивидуально под каждого пользователя.

Клонирование по кабелю

Позволяет легко копировать настройки одной радиостанции на другую.

CTCSS/CDCSS

Настройка рабочих групп / пользователей с уникальным кодом CDCSS / CTCSS позволяет предотвращать нежелательное занятие одной и той же частоты.

Выбор уровня шумоподавления (0-9)

Помогает минимизировать помехи от нежелательных слабых сигналов и усиливает слабые сигналы.

Сканирование каналов

Функция сканирования каналов позволяет непрерывно сканировать каждый канал по списку на предмет активности. Для запуска сканирования достаточно просто нажать кнопку. При обнаружении активности в канале процесс сканирования прекращается, и можно услышать передачу.

Режим передачи с голосовой активацией (VOX)

Дополнительные аксессуары позволят вам наслаждаться связью без использования рук.

Характеристики

Общие характеристики
Диапазон частот (МГц)
VHF: 136-174    UHF: 400-420, 420-450, 440-470, 450-470, 470-490
Количество каналов
16
Шаг сетки частот (кГц)
25 /12.5
Рабочее напряжение (В)
7.4
Аккумулятор
1200 мА/ч (Li-ion)
Срок работы аккумулятора (при рабочем цикле 5-5-90)
1200 мА/ч Li-Ion
1300 мА/ч Ni-MH

Более 9 часов
Более 9 часов
Стабильность частоты (ppm)
±2.5
Рабочая температура (℃)
От -20 до +55
Сопротивление антенны (Ом)
50
Размеры (В×Ш×Г) (с аккумулятором, без антенны)(мм)
117×54×31
Вес (с антенной и аккумулятором) (г)
275
Передатчик
Выходная мощность
5В/2В
Модуляция
F3E
Побочные и гармонические помехи
-36 дБм<1 ГГц
-30 дБм>1 ГГц
ЧМ-шумы
40/35 дБ
Звуковое искажение
Не более 5 %
Приемник
Чувствительность
0,25/0,28мкВ
Избирательность
70/60 дБ
Интермодуляционная избирательность
Не менее 60 дБ
Подавление побочных излучений
Не менее 70 дБ
Отношение сигнала к шуму
45/40 дБ
Номинальная выходная мощность аудиосигнала
800 мВт
Номинальное искажение аудиосигнала
Не более 5%

Все указанные характеристики прошли испытания в соответствии со стандартами TIA/EIA-603 и могут быть изменены без предварительного уведомления в связи с постоянным усовершенствованием.




Аксессуары

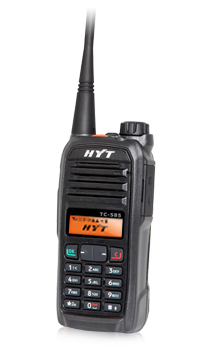

HYTERA TC-580

TC-585






Описание

Профессиональная радиостанция

Сочетая в себе эффективность и практичность, радиостанция TC-580 идеально подходит для любых пользователей.

В TC-580 реализованы все новейшие аналоговые Технологии:интеллектуальный экран, цифровая клавиатура, широкополосное покрытие, 256 Каналов, возможность программирования вручную и поддержка разнообразных типов вызовов.Радиостанция TC-580 удовлетворяет все потребности в традиционной связи. Решение для критически важных задач, которому можно доверять!


Особенности и функции

Индикатор заряда аккумулятора

Возможность переключения мощности (высокая/низкая)

Предупреждение о низком заряде батареи

Блокировка занятого канала (BCL)

Блокировка по лимиту времени (TOT)

CTCSS/CDCSS

Устранение на приеме тональных сигналов в конце передачи

Девять уровней помехоподавления на выбор

Сканирование каналов

Возможность программирования через ПК

Клонирование через кабель

Компандер

Скремблер

Функция «Шепот»

Управление голосом (VOX)

Служебный канал

Восстановление заводских настроек


Характеристики

Общие характеристики
Диапазон частот (МГц) VHF:136-174;   UHF: 350-390; 400-470
Количество каналов 256
Шаг сетки частот (кГц) 25/12,5
Рабочее напряжение (В) 7,4
Аккумулятор 1650 мА/ч (Li-Ion)
Срок работы аккумулятора (при рабочем цикле 5-5-90) Около 12 часов
Стабильность частоты (ppm) ±2,5
Рабочая температура (℃) От -25 до +65
Сопротивление антенны (Ом) 50
Размеры (В×Ш×Г) (с аккумулятором, без антенны)(мм) 117×53×36
Вес (с антенной и аккумулятором) (г) 287
Передатчик
Выходная мощность VHF: 5/1 Вт    UHF: 4/1 Вт
Модуляция 16KΦF3E/8KΦF3E
Побочные и гармонические помехи -36 дБм < 1 ГГц    -30 дБм > 1 ГГц
ЧМ-шумы Не менее 40/35 дБ
Звуковое искажение Не более 5%
Приемник
Чувствительность Не более 0,25/0,28 мкВ
Избирательность 70/50 дБ
Интермодуляционная избирательность 60 дБ
Подавление побочных излучений 70 дБ
Отношение сигнала к шуму 40/35 дБ
Номинальная выходная мощность аудиосигнала 1 Вт
Номинальное искажение аудиосигнала Не более 5%

Все указанные характеристики подтверждены испытаниями, проведенными в соответствии со стандартами TIA/EIA-603, и могут меняться без предварительного уведомления в связи с постоянным усовершенствованием.



Аксессуары

HYTERA TC-518

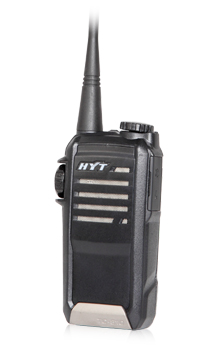

TC-510






Описание

Коммерческая радиостанция

TC-518 отличается компактностью, широким диапазоном частот, стабильной выходной мощностью и отличнымкачеством звукового сигнала, отвечая всем требованиям коммерческой эксплуатации. Кроме того, конструкция с коммутатором каналов, выключателем питания, кнопкой PTT и регулятором громкости делает устройство очень удобным в работе.


Особенности и функции

Широкий диапазон частот

Благодаря широкому диапазону частот TC-518 совместима с другими радиостанциями, работающими на узких полосах частот. Это помогает сэкономить на покупке дополнительных радиостанций.

Удобная регулировка громкости

Громкость имеет несколько уровней, каждый из которых имеет звуковую маркировку. Это позволяет выбирать уровень громкости в зависимости от окружающих условий.

Управление одной рукой

Обычно для работы с радиостанцией нужны две руки. Но теперь это в прошлом. Кнопка PTT совмещена с регулятором громкости, что позволяет полноценно работать с устройством одной рукой, оставляя свободу действий для другой руки.

Отключение питания программным способом

Впервые технология отключения питания программным способом использована в дуплексных радиостанциях. Она более надежна и служит дольше, чем обычныймеханический выключатель.

Основные функции

Переключение между низкой и высокой мощностью

Программирование разноса каналов (широкая/узкая полоса на выбор пользователя)

Контроль активности

Экономия заряда аккумулятора

Сигнал о разряде аккумулятора

Блокировка занятого канала

Таймер блокировки по лимиту времени (TOT)

CTCSS/CDCSS и устранение на приеме тональных сигналов в конце передачи

Регулируемый уровень шумоподавителя (0-9)

Сканирование каналов

Программирование с компьютера

Клонирование радиостанций через кабель

PTT ID

Аудио компандер

Управление голосом (VOX)


Характеристики

Общие характеристики
Диапазон частот (МГц) 136-174     350-390   400-470  450-520
Количество каналов 16
Шаг сетки частот (кГц) 25/12.5
Рабочее напряжение (В) 7,4
Аккумулятор 1300 мА/ч (Li-ion)
Срок работы аккумулятора (при рабочем цикле 5-5-90)
Li-ion аккумулятор 1300 мА/ч Около 9 Часов
Li-ion аккумулятор 1650 мА/ч Около 13 часов
Стабильность частоты (ppm) ±2,5
Рабочая температура (℃) От -25 до +65
Сопротивление антенны (Ом) 50
Размеры (В×Ш×Г) (с аккумулятором, без антенны)(мм) 110×52×28
Вес (с антенной и аккумулятором) (г) 240
Передатчик
Выходная мощность 5/2 Вт (VHF) 4/2 Вт (UHF)
Модуляция F3E
Побочные излучения -36 дБм<1 ГГц 30 дБм>1 ГГц
ЧМ-шумы 40/34 дБ
Звуковое искажение ≤5%
Приемник
Чувствительность Не более 0,25/0,28 мкВ
Избирательность 70/50 дБ
Интермодуляционная избирательность 60 дБ
Подавление побочных излучений 70 дБ
Отношение сигнала к шуму 40/35 дБ
Номинальная выходная мощность аудиосигнала 0.8 Вт
Номинальное искажение аудиосигнала Не более 5%

Все указанные характеристики подтверждены испытаниями, проведенными в соответствии со стандартом TIA/EIA-603, и могут

меняться без предварительного уведомления в связи с постоянным усовершенствованием.



Аксессуары

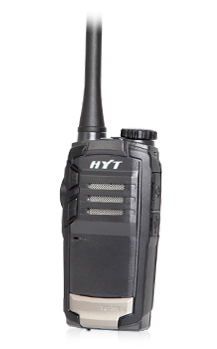

HYTERA TC-320

TC-320






Описание

Выгодная радиостанция для бизнеса

Уникальной особенностью радиостанции Hytera TC-320 является компактный тонкий, но при этом ударопрочный корпус, отличное качество звука и эргономичный дизайн. С ее помощью вы можете наслаждаться всеми преимуществами общения в реальном времени по выгодной цене.


Особенности и функции

Большая дальность связи

Выходная мощность 2 Вт обеспечивает большую дальность связи.

Тонкий, компактный прочный корпус

Компактный тонкий, но ударопрочный корпус способен выдержать падение с высоты 1,5 м.

Увеличенное время работы аккумулятора

Литиево-ионная аккумуляторная батарея ёмкостью 1700 мА/ч позволяет увеличить время работы устройства до 10 часов.

Модный дизайн и компактное исполнение

Эргономичный дизайн этого компактного тонкого устройства позволяет не уставать при долгой работе.

Технология двойного литья и антискользящее покрытие

Сочетание технологии двойного литья и антискользящего покрытия обеспечивает удобство и комфорт при эксплуатации.

Возможность зарядки и программирования через мини-USB-порт

Радиостанцию можно заряжать или программировать через новый интерфейс мини-USB.

Основные функции

Компандер аудио-сигнала

Скремблер

Наушники с функцией VOX

Индикация уровня заряда аккумулятора

Переключениеуровня выходной мощности

Программируемый разнос каналов 25 кГц /12,5 кГц

Контроль активности канала

CTCSS/CDCSS и устранение на приеме тональных сигналов в конце передачи

Сканирование каналов

Экономия энергии аккумулятора

Сигнал о разряде аккумулятора

Блокирование занятого канала (BCL)

Таймер блокировки по лимиту времени ( TOT)

Программирование с компьютера

 Клонирование радиостанций через кабель


Характеристики

Общие характеристики
Диапазон частот (МГц) 400-420  450-470  400-470
Количество каналов 16
Шаг сетки частот (кГц) 25/12.5
Рабочее напряжение (В) 3.8
Аккумулятор 1700мА/ч (Li-ion)
Срок работы аккумулятора (при рабочем цикле 5-5-90) более 10 ч
Стабильность частоты (ppm) ±2,5
Рабочая температура (℃) -20℃-+55℃
Сопротивление антенны (Ом) 50
Размеры (В×Ш×Г) (с аккумулятором, без антенны)(мм) 100×48×27
Вес (с антенной и аккумулятором) (г) 135
Передатчик
Выходная мощность 2Вт/0.5Вт
Модуляция 16KΦF3E/8KΦF3E
Побочные излучения ≤-27дБм
FM-шумы ≥38дБ/34дБ
Звуковое искажение ≤5 %
Приемник
Чувствительность 0.25/0.28 мВ
Избирательность 55дБ
Интермодуляционная избирательность 55дБ
Отношение сигнала к шуму ≥40дБ/34дБ
Номинальная выходная мощность аудиосигнала 0.4Вт
Номинальное искажение аудиосигнала ≤5%



Аксессуары

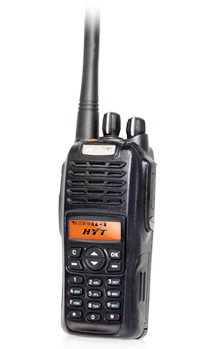

HYTERA TC-780

TC-780






Описание

Профессиональная радиостанция

TC-780 предназначается для среднего и высшего секторов рынка, имеет ЖК-экран, цифровую клавиатуру, поддерживает широкий диапазон частот и 256 каналов. Благодаря применению новейших аналоговых технологий, она несомненно удовлетворяет все потребности в групповой и диспетчерский связи, а широкие функции и надежность в работе делают ее самым экономически выгодным решением.


Особенности и функции

Большое количество каналов

Максимальное количество каналов, 256, позволяет назначать каналам запоминающиеся названия. Гибкая группировка (максимальное количество групп - 32) делает командное управление более эффективным.

Индикатор заряда батареи

Текущее состояние заряда батареи отображается на ЖК-экране.

Высокая (5 Вт) мощность передачи

Высокая мощность обеспечивает связь на большом расстоянии.

Сообщения и серийный номер

В памяти радиостанции могут храниться сообщения, в том числе служебные записи и записи программирования, что в значительной степени облегчает техническое обслуживание. Данная функция также позволяет идентифицировать устройство по серийному номеру.

Проверка списка вызовов

Существует четыре типа списков: 1. Список контактов; 2. Список состояний; 3. Список пропущенных вызовов; 4. Список полученных вызовов.

Переадресация вызовов

После успешного декодирования радиостанция может передавать вызов с использованием предустановленной оператором сигнализации.

Телефон

Позволяет вызывать базовую станцию или соединяться с телефонной линией для вызова телефонного абонента.

Сканирование

Позволяет следить за активностью на разных каналах. Функции «Сканирование с двойным приоритетом» и «Временное удаление мешающих каналов» являются дополнительными. Каждый список сканирования может включать до 32 каналов.

Функция «Одинокий работник»

Функция «Одинокий работник» обеспечивает дополнительную безопасность работников, удаленных от группы. Если они не отвечают на периодический сигнал предупреждения, запускается процедура действий в чрезвычайных ситуациях.

Проверка безопасности

Если пользователь не отвечает на сигнал проверки безопасности из диспетчерского центра, запускается процедура действий в чрезвычайных ситуациях.

Экстренный вызов

Кнопка экстренного вызова подает аварийный сигнал и позволяет отправить ENI (идентификатор номера вызова экстренных служб) / фоновый сигнал заранее заданным лицам в диспетчерском центре (настраивается через программное обеспечение).

Вибрация (дополнительно)

TC-780 поддерживает функцию вибросигнала, который помогает в рабочих условиях, где требуется бесшумность.

Функция оповещения о падении (дополнительно)

Для обеспечения повышенной безопасности персонала в опасных условиях радиостанция TC-780 предлагает функцию оповещения о падении (Man down), которая автоматически посылает сигнал о помощи, если радиостанция находится в лежачем положении в течение определенного периода времени.


Характеристики

Общие параметры
Диапазон частот
VHF: 136-174 МГц  UHF: 350-390/400-470 МГц
Количество каналов
256
Шаг сетки частот
25/20/12.5 кГц
Рабочее напряжение
7.4 В
Аккумулятор
1700 мА/ч Li-ion
1800 мА/ч Ni-MH (опционально)
2100 мА/ч Li-Ion (опционально)
Время работы аккумулятора (цикл 5-5-90) с аккумулятором 1700 мА/ч
Низкая мощность: 13 часов
Высокая мощность: 10 часов
Стабильность частоты
±2.5 ppm
Рабочая температура
-25℃~+60℃
Сопротивление антенны
50 Ом
Размеры (В×Ш×Д) (с аккумулятором, без антенны)
126×54×35 мм
Вес (с аккумулятором, без антенны)
360 г
Передатчик
Выходная мощность
5Вт/2Вт/1Вт (UHF/VHF)
Модуляция
16KΦF3E/11KΦF3E
Побочные излучения
-36 дБм<1 ГГц  -30 дБм>1 ГГц
FM-шум
45/40 дБ (25/12,5 кГц)
Искажение звука
≤3%
Приемник
Чувствительность
0,25/0,35В (25/12,5кГц)
Избирательность по соседнему каналу
70/60 дБ
Интермодуляционная избирательность
65 дБ
Подавление побочных излучений
70 дБ
Соотношение сигнала и шума
45/40 дБ (25/12,5 кГц)
Номинальная выходная мощность аудиосигнала
0,8 Вт
Номинальное искажение аудиосигнала
≤5%

Все характеристики прошли испытания согласно стандарту TIA/EIA-603 и могут быть изменены без предварительного уведомления из-за непрерывного усовершенствования.




Аксессуары

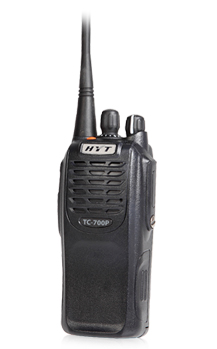

HYTERA TC-700P

TC-710






Описание

Профессиональная радиостанция

Объединяя в себе усовершенствованные технологии обработки аудиосигналов и защиты от помех, радиостанция TC-700P обеспечивает надежную качественную связь даже в условиях сильного шума и электромагнитных помех. Более того, механизм многоуровневого обеспечения безопасности, делает устройство отличным решением связи для служб оперативного реагирования.


Особенности и функции

Широкий диапазон частот

Радиостанция TC-700P может работать в двух диапазонах частот 136 МГц - 174 МГц и 400 МГц - 470 МГц

Большая выходная мощность

Мощность выходного сигнала 5 Вт обеспечивает возможность связи на большом расстоянии.

Полноценный звук

Мощный динамик (диаметр 40 мм, максимальная мощность звукового сигнала 1,5 Вт) обеспечивает четкий звук даже в условиях сильного шума.

Сигнализация телефонная / пятитональная / HDC2400

Телефонная сигнализация: тип сигнализации, который обеспечивает доступ к сетям связи общего пользования. Пользователи могут использовать его для вызова абонентов по телефонной линии.

Пятитональная сигнализация: широко используемый формат сигнализации для передачи звукового контента. Данный формат позволяет реализовать различные функции, такие как индивидуальный вызов, групповой вызов, дистанционное отключение и включение радиостанции, скрытый аварийный сигнал, авторизация, переадресация вызова и т.д.

TM Сигнализация HDC2400 : собственная разработка компании Hytera. Данный формат сигнализации позволяет реализовать такие функции, как передача идентификатора в момент нажатия кнопки РТТ ( PTT ID), избирательный вызов, аварийный сигнал, контроль радиостанции, контроль безопасности, дистанционное отключение и включение устройства, экстренный вызов, дистанционный контроль, автоматическое предупреждение о выходе за пределы зоны покрытия и т.д.

Обновляемое программное обеспечение

Эта функция позволяет расширять возможности устройства, не приобретая при этом нового оборудования.

Современная механическая конструкция

Контакты разъема на корпусе закрыты, что позволяет увеличить срок эксплуатации устройства.

«Шепот»

Эта функция обеспечивает хорошую слышимость даже очень тихой речи.

Индикатор заряда аккумулятора

Радиостанция TC-700P сообщает цифры, соответствующие заряду, таким образом информируя о состоянии аккумулятора.

Объявление канала

Эта функция позволяет устройству сообщать номер текущего канала при включении или переключении канала.

Вибровызов

Радиостанция TC-700P поддерживает функцию вибровызова. Эта функция необходима в условиях, где требуется бесшумная работа.

Сканирование каналов

Радиостанция TC-700P поддерживает два типа сканирования: нормальное и избирательное. Режим нормального сканирования позволяет контролировать активность во всех каналах, в то время как режим избирательного сканирования предназначен для поиска ближайшей базовой станции.

«Одинокий работник»

Эта функция специально разработана для пользователей, часто работающих в одиночку. Если пользователь не пользуется радиостанцией в течение заданного периода времени, радиостанция автоматически подает сигнал тревоги. Если пользователю в этот момент ничего не угрожает, он должен нажать на клавишу для выключения сигнала. В противном случае радиостанция продолжит подавать сигнал в автоматическом режиме.

Контроль безопасности

Радиостанция TC-700P подает сигнал тревоги при приеме сигнала контроля безопасности от центра управления или другой радиостанции. Если пользователю в этот момент ничего не угрожает, он нажимает на клавишу для выключения сигнала. В противном случае радиостанция продолжает подавать сигнал в автоматическом режиме.

Экстренный вызов

Эта функция позволяет пользователям в случае чрезвычайной ситуации обратиться за помощью к коллегам или в центр управления.

Регулируемый уровень шумоподавления

Данная функция позволяет регулировать уровень подавления помех в зависимости от мощности основного сигнала.

Автоматическое предупреждение о потере связи

Радиостанция TC-700P может предупреждать пользователя о выходе абонента из списка контактов за пределы зоны покрытия. В этом случае TC-700P подает предупреждающий звуковой сигнал.


Характеристики

Общие параметры
Диапазон частот
VHF: 136-174 МГц  UHF: 400-470 МГц
Количество каналов
16
Шаг сетки частот
25 / 20 / 12.5 кГц
Рабочее напряжение
7.4 В
Аккумулятор
1700 мА/ч Li-ion
Время работы аккумулятора (цикл 5-5-90)
Около 12 часов
Стабильность частоты
±2.5 ppm
Рабочая температура
-25℃~+60℃
Сопротивление антенны
50 Ом
Размеры (В×Ш×Д) (с аккумулятором, без антенны)
124×54×35 мм
Вес (с аккумулятором, без антенны)
330 г
Передатчик
Выходная мощность
5Вт/2Вт/1Вт
Модуляция
16KΦF3E/8KΦF3E
Побочные излучения
-36 дБм<1 ГГц-30 дБм>1 ГГц
Частотно-модулированные помехи
45/40 дБ
Искажение звука
Не более 5%
Приемник
Чувствительность
0.25/0.28 мкВ
Избирательность по соседнему каналу
70/60 дБ
Интермодуляционная избирательность
65 дБ
Подавление побочных излучений
70 дБ
Соотношение сигнала и шума
45/40 дБ
Номинальная выходная мощность аудиосигнала
0,8 Вт
Номинальное искажение аудиосигнала
≤5%



Аксессуары

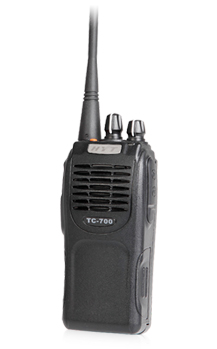

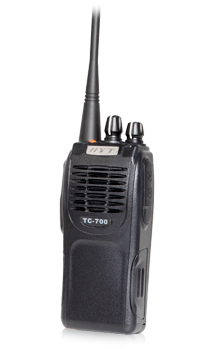

HYTERA TC-700

TC-700






Описание

Профессиональная радиостанция

Идеально подходит для профессионалов высокого класса, которым требуются мощные, но удобные и экономичные средства связи. Радиостанции серии TC-700 созданы на базе новейших технологий и разработок компании HYT. Голосовой компандер HYT с улучшенной передачей звука и мощным динамиком 1 Вт позволяют четко и разборчиво передавать речь даже в очень шумных условиях. Благодаря обтекаемому эргономичному дизайну TC-700 удобно держать и носить, а малый вес позволяет их носить практически всегда и везде.


Особенности и функции

Встроенный скремблер

В связи с необходимостью постоянного обмена конфиденциальной информацией обеспечение безопасности и защиты связи приобретает все большую значимость. Функция шифрования в радиостанции TC-700 обеспечивает повышенную безопасность общественной и частной связи.

Функция шепота

Функция шепота означает, что радиостанция позволяет нормально передавать и распознавать даже самую тихую речь.

Объявление канала

Эта функция очень удобна, так как позволяет сообщать номер текущего канала при включении станции или переключении между каналами.

Сигнализация HYT HDC2400TM и HDC1200

Система сигнализации HYT HDC2400TM обеспечивает такие функции, как идентификация, таймер вызова, память речевых сигналов, извлечение записей, индивидуальные, групповые, циркулярные вызовы, оглушение/отключение и возобновление работы станции, запрос состояния, обмен короткими сообщениями и передача данных (некоторые из них являются функциями диспетчерского центра).

Благодаря совместимости с протоколом MDC1200, сигнализация HDC1200 обеспечивает функции идентификации абонентов PTT ID, аварийного кодирования, проверки радиостанции, оглушения/отключения и возобновления работы радиостанции, индивидуальные, групповые, циркулярные вызовы и пр.

Одинокий работник

Эта функция позволяет обеспечивать безопасность людей, работающих уединенно в отдаленных местах. Если работник перестает отвечать на регулярно подаваемый сигнал, запускается предустановленная процедура действий в чрезвычайных ситуациях.

Проверка безопасности

Если пользователь не отвечает на сигнал проверки безопасности от диспетчерского центра или другой авторизованной радиостанции, запускается процедура для чрезвычайной ситуации.

Самотестирование после включения

При включении радиостанция автоматически проверяет свое состояние и в случае ошибки подает сигнал, что позволяет заранее определить неисправность станции.

Хранение сообщений и серийный номер

В памяти радиостанции хранятся все сообщения, включая записи пользования услугами и программирования, что существенно облегчает техобслуживание. Также эта функция позволяет идентифицировать устройство по серийному номеру.

Сигнал аварии

Для посылки аварийного сигнала, номера экстренного вызова или фонового тонального сигнала в диспетчерский центр или определенному лицу достаточно нажать аварийную кнопку.

Автоматическая проверка контакта

Эта функция незаменима в таких условиях, требовательных к связи, как восхождение на высоту, разведка, спасательные работы. После включения этой функции радиостанция подает звуковой сигнал каждый раз, как только пользователь выходит из зоны связи.

Аренда

Функция аренды позволяет ограничивать время аренды радиостанции. Как только время заканчивается, радиостанция отключается.

Настройка через компьютер

Значительно облегчает техобслуживание.


Характеристики

Общие характеристики
Диапазон частот (МГц)
VHF: 136-174   UHF: 350-390 420-470 440-490 400-470
Количество каналов
16
Шаг сетки частот (кГц)
25 /20/12,5
Рабочее напряжение (В)
7,4
Аккумулятор
1700 мА/ч (Li-Ion)
Срок службы аккумулятора (при рабочем цикле 5-5-90)
около 14 часов
Стабильность частоты (ppm)
±2,5
Рабочая температура (℃)
От -30 до +60
Входное сопротивление антенны (Ом)
50
Размеры (В×Ш×Г)(с аккумулятором, без антенны)(мм)
122×55×35
Вес (с антенной и аккумулятором) (г)
316
Передатчик
Выходная мощность РЧ
5/1 Вт (VHF)  4/1 Вт (UHF)
Модуляция
16KΦF3E/11KΦF3E
Побочные и гармонические помехи
-36 дБм<1 ГГц    -30 дБм>1 ГГц
Частотно-модулированные помехи
45/40 дБ
Искажение звука
≤5%
Приемник
Чувствительность
0,25/0,35 мкВ
Избирательность
70/60 дБ
Интермодуляция
65 дБ
Подавление побочных каналов приёма
70 дБ
Отношение сигнала к шуму
45/40 дБ
Номинальная выходная мощность звука
1 Вт
Номинальное искажение звука
≤10%
Все характеристики проверены в соответствии со стандартом TIA/EIA-603  и ввиду постоянного развития могут быть изменены без уведомления.



Аксессуары

HYTERA TC-700 Ex PLUS

TC-700-Ex-PLUS 20141161647650






Описание

Взрывобезопасная радиостанция

Взрывобезопасные радиостанции, предназначенные для применения в таких потенциально взрывоопасных средах в нефтегазовой промышленности, или в загазованных атмосферах, должны иметь полностью безопасную конструкцию.

Профессиональные взрывобезопасные радиостанции Hytera позволяют членам команды поддерживать оперативную связь с коллегами простым нажатием кнопки без ущерба для безопасности и обеспечивая постоянную связь в случае возникновения чрезвычайных ситуаций.


Особенности и функции

Встроенный Скремблер

Функция скремблера позволяет значительно повысить безопасность ведомственной и частной радиосвязи.

Объявление канала

Данная функция удобна тем, что при включении станции и переключении каналов сообщает номер текущего канала.

Тестирование при включении

При включении питания радиостанция автоматически производит самодиагностику процессора и памяти, проверяет другие параметры и выдает соответствующее предупреждение в случае обнаружения неисправностей.

Индикатор заряда аккумулятора

При нажатии функциональной кнопки радиостанция передает сигнал «1», «2», «3», или «4» , показывая состояние заряда аккумулятора, соответственно очень низкий, низкий, удовлетворительный, высокий.

Сообщения и серийный номер

В памяти радиостанции могут храниться сообщения, в том числе служебные записи и записи программирования, что в значительной степени облегчает техническое обслуживание. Данная функция также позволяет идентифицировать устройство по серийному номеру.
Автоматическое предупреждение о потере связи
Эта функция незаменима для пользователей, работающих в сложных условиях, например, альпинистов, разведчиков и спасателей. При включении данной функции радиостанция автоматически выдает предупреждающий сигнал, если пользователь оказывается за пределами зоны охвата.

Дистанционное включение и выключение устройства

Функция обеспечивает дополнительную степень защиты для предотвращения несанкционированного использования утерянных или выданных напрокат радиостанций, удаленно блокируя передачу или прием/передачу. Заблокированная радиостанция вновь возвращается в рабочий режим при получении кода разблокировки.
2-тональный и 5-тональный кодер/декодер (Система сигнализации зависит от радиостанции. В наличии имеются 2- и 5-тоновые модели).
Кодирование DTMF

Характеристики

Общие характеристики
Диапазон частот (мГц)
VHF: 136-174   UHF: 420-470
Количество каналов
16
Шаг сетки частот (кГц)
25/20/12,5
Рабочее напряжение (В)
7,4 постоянного тока
Аккумулятор
1700 мА/ч (Li-ion)
Время работы аккумулятора (цикл 5-5-90)
Около 14 часов
Стабильность частоты (ч/млн.)
±2,5
Рабочая температура (℃)
От -20 до +50
Сопротивление антенны (Ом)
50
Размеры (В×Ш×Д) (с аккумулятором, без антенны) (мм)
122×55×38
Вес (с антенной и аккумулятором) (г)
426
Передатчик
Выходная мощность
3,5 Вт/1 Вт
Модуляция
16KΦF3E/11KΦF3E
Побочные излучения
-36 дБм<1 ГГц  -30 дБм >1 ГГц
FM-шум
45/40 дБ
Искажение звука
≤5 %
Приемник
Чувствительность
0,25/0,35 мкВ
Избирательность по соседнему каналу
70/60 дБ
Интермодуляционная избирательность
65 дБ
Подавление побочных излучений
70 дБ
Соотношение сигнала и шума
45/40  дБ
Номинальная выходная мощность аудиосигнала
0,5 Вт
Номинальное искажение аудиосигнала
≤5%
Все характеристики проверены в соответствии со стандартом TIA/EIA-603  и ввиду постоянного развития могут быть изменены без уведомления.

Аксессуары


Мобильные радиостанции

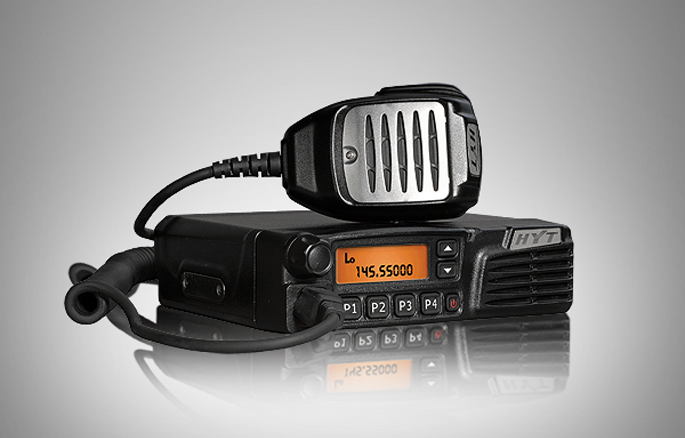

HYTERA TM-600 TM-610

tm-610-an-2






Описание

Экономичная профессиональная мобильная радиостанция

Высокопроизводительные, но при этом простые в работе мобильные радиостанции TM-600 и TM-610 обеспечивают оперативную надежную связь, позволяя эффективно работать мобильным группам. Улучшенное качество звука за счет голосового компандера Hytera, мощные внутренний динамик на 5 Вт и внешний динамик на 13 Вт обеспечивают чистый, разборчивый звук даже в очень шумных условиях. Благодаря компактности, эти радиостанции идеально подходят для установки в местах с очень ограниченным пространством.


Особенности и функции

Автоматическое определение номера (АОН)

В зависимости от того, какая сигнализация используется, HDC2400™ или HDC1200, радиостанция показывает либо идентификатор, либо псевдоним другой стороны. Прошивка устройства поддерживает список избирательных вызовов на 128 (128 для TM-610 и 8 для TM-600) пунктов.

Встроенный модем

Встроенный модем 1200/2400 бит/с позволяет передавать данные.

Аварийная сигнализация

Кнопка экстренного вызова позволяет передавать сигнал чрезвычайной ситуации.

Отключение и восстановление

Функция отключения позволяет авторизованным радиостанциям удаленно отключать утерянные радиостанции. Эта функция повышает безопасность и отлично подходит в случае сдачи радиостанции в аренду.

Функция DTMF

Функция вызова DTMF позволяет осуществлять вызовы по псевдониму, набирать номер автоматически, повторно и вручную. Функция адаптирована и позволяет сохранять часто набираемые номера в хранилище.

Система громкой связи (PA)

Эта функция выводит звук с микрофона на внешний динамик через усилитель мощности, делая звук четким.

Большой 15-сегментный ЖК-экран (TM-610)

Экран можно переключать на каналы или зоны, автонабор номера и другие функциональные настройки. Клавиатура и экран имеют подсветку, обеспечивая видимость в ночное время суток.

8-сегментный цифровой индикатор (TM-600)

Цифровой 8-сегментный экран показывает работающий канал, а индикаторы показывают сканирование каналов и мощность передачи.

128 каналов и динамическое перегруппирование (TM-610)

128 каналов и способность TM-610 к зонированию позволяют гибко создавать рабочие группы. Для удобства идентификации каждому каналу и зоне присваиваются названия. Динамическое перегруппирование позволяет гибко менять условия работы групп.

Одинокий работник

Функция «Одинокий работник» обеспечивает безопасность тех, кто работает вдали от своей команды. После включения этой функции радиостанция через заданные промежутки времени подает сигнал, в ответ на который пользователь должен нажать любую кнопку, иначе запускается процедура действий в чрезвычайных ситуациях.

Работа от зажигания, отключение по времени

После включения этой функции провод цепи зажигания подключается к задней панели радиостанции, таким образом радиостанция включается при включении зажигания и отключается при отключении зажигания. В этом случае включить радиостанцию можно только включением зажигания, причем отключается она автоматически через определенное время после выключения зажигания.

6(TM-610)/4(TM-600) программируемых клавиш с подсветкой

Обеспечивают быстрый и простой доступ к самым часто используемым функциям.

Разнообразные варианты сканирования (TM-610)

TM-610 может сканировать одну или несколько зон. Функция сканирования позволяет добавлять и удалять каналы сканирования, удалять каналы с помехами, выбирать по желанию пользователя приоритетные каналы.

Сканирование каналов (TM-600)

Функция сканирования ТМ-600 позволяет сканировать приоритетные каналы, выбирать предпочтительные каналы, временно удалять каналы с помехами и пр.

Клонирование по кабелю / Беспроводное клонирование MSK

Позволяет быстро и легко копировать параметры одной радиостанции на другую.

UST (тональные сигналы по выбору пользователем)

Пользователь может выбирать код CTCSS/CDCSS через программируемые функциональные клавиши.


Характеристики

Общие характеристики
Диапазон частот (МГц)
UHF: 400-470 VHF:136-174
Количество каналов
8 (TM-600)     128 (TM-610)
Количество зон
16 (TM-610)
Шаг сетки частот (кГц)
25/20/12,5
Рабочее напряжение
13,6В пост.тока +15%
Потребление тока
В режиме ожидания
0,5 А
На прием
<2,0 А
На передачу
Не более 5A (5 Вт) / Не более 8A (25 Вт)
Стабильность частоты (ppm)
±2,5
Рабочая температура (℃)
От -30 до +60
Сопротивление антенны (Ом)
50
Размеры (В×Ш×Г), мм
152x43x125
Вес, г
1
Передатчик
Выходная мощность
5 / 25 Вт
Модуляция
16KΦF3E/11KΦF3E
Побочные и гармонические помехи
-36 дБм<1 ГГц   -30 дБм>1 ГГц
ЧМ-шумы
>45 дБ(25/20 кГц)    >40 дБ(12,5 кГц)
Звуковое искажение
≤3%
Приемник
Чувствительность, мкВ
0,28/0,33/0,35
Избирательность, дБ
75/70/65
Интермодуляционная избирательность, дБ
70/70/65
Подавление побочных излучений, дБ
70
Отношение сигнала к шуму (широкий/узкий)
>45 дБ (25/20 кГЦ) >40 дБ (12.5 кГц)
Внутренняя выходная мощность аудиосинала (номинальная)
5 Вт (искажение менее 5%) 3 Вт (искажение менее 3%)
Внешняя выходная мощность аудиосинала (номинальная)
13 Вт (искажение менее 5%) 12 Вт  (искажение менее 3%)
Все указанные характеристики подтверждены испытаниями, проведенными в соответствии со стандартами TIA/EIA-603, и могут меняться без предварительного уведомления в связи с постоянным усовершенствованием.



Аксессуары

Системы

HYTERA TS-9200 BDA

9200-1






Описание

Двунаправленный усилитель

Двунаправленный усилитель TS-9200 BDA может выборочно усилить сигнал, обеспечивая чистоту частоты передаваемого сигнала и стабильность исходящей мощности. Она имеет отличную совместимость и сейчас широко используется в системах транкинговой связи, таких как TETRA, iDEN, MPT-1327, LTR, APCO25, а также в обычной системе связи


Особенности и функции

 Двунаправленный усилитель TS-9200 используется для обеспечения двунаправленной связи между терминалом радиостанции и базовой станцией для того, чтобы вписываться в любую среду. Он может быть использован на открытом воздухе, чтобы расширить зону покрытия базовой станции, что делает услуги связи в зонах с отсутствием или слабым сигналом. Кроме того, он может быть использован в помещении в качестве источника сигнала, чтобы улучшить силу сигнала. Благодаря мультиканальному выбору TS-9200 BDA может избирательно усиливать сигналы, обеспечивая чистоту частоты повторных сигналов и стабильность выходной мощности. Она имеет отличную совместимость и сейчас широко используется в системах транкинговой связи, таких как TETRA, iDEN, MPT-1327, LTR, APCO25, а также обычной системе связи.

BDA типы:

Встроенный усилитель радиочастот

Оптический BDA(Сцепление по воздуху)

Оптический BDA(Соединительный непосредственно)

Выдержки по продукту

С модульной конструкцией, легкий в обслуживании;

Удаленный мониторинг программного обеспечения(GSM, Ethernet(SNMP), серийный порт), легкий в обслуживании и управлении.

SDR (Определение радиостанции) технология, фильтрующая ненужный канал и обеспечивающая стабильную мощность & чистый спектрльный канал.

Функция переключения каналов.

С этой функцией канал будет автоматически отключатся, если нет вызовов, которые могут сильно уменьшить влияние базовых станций.

Пылезащитный, влагостойкий & водонепроницаемый, с низкими требованиями по монтажу окружающей среды;

С усилителем мощности высокой линейности и отказоусточивым дуплексером, способным отвергнуть интермодуляцию и искажающие сигналы;

Примеры применения

Решение "Покрытие" - для сигналов в туннелях сильно экранированы в длинных и узких туннелей из-за препятствий, таких как горы. Как результат, почти ни один сигнал за исключением входа и выхода. BDA решает эту проблему.

Решение для дорог и железных дорог

Установите BDA между базовой станцией транкинговой системы вдоль железной дороги, дороге или вдоль реки, и пользователи будут пользоваться следующими преимуществами: покрытие широкого транкингового диапазона; сокращение числа базовых станций и уменьшение частотного ресурса; значительное сокращение стоимости системы при строительстве и экономический выигрыш с высокой производительностью.

Решения для внутренних пространств

Большинство транкиговых систем адаптированы под системы с широким покрытием. Как результат, сигналы слабые когда попадаешь в закрытые пространства из-за затухания, такие как потеря пространства и потери на проникновение. Вот почему слабые сигналы в скрытых зонах или со слабой коммуникационной средой возникают в подвалах, копальнях, шахтах и т.д. В этих случаях, BDA - это лучшее решение благодаря его способности улучшить уровень сигнала и обеспечить качество связи.

Решения для окраин

В пригороде и в отдаленных районах города, BDA является лучшим решением, не только для удобства инталляции, но и также для улучшения функционала (равного небольшой базовой станции).

Решение для переполненных частных помещений

В перегруженных жилых районах, здания различаются по высоте и размеру пространства между двумя зданиями, в условиях сложной электромагнитной обстановки сигнал быстро гаснет. Таким образом, низкий уровень охвата и плохой результат качества связи. К счастью, эти проблемы могут быть устранены с помощью BDA.


Характеристики

Встроенный усилитель радиочастот
Диапазон частот
VHF,350-470 мГц,800 мГц
Защита
IP55
Вес
35кг
Размеры (Д x Ш x В)
705x400x202мм
Источник питания
AC180~260V(45~55Hz)/DC-40~-55V
Тип коннектора
N-коннектор (мама)
Режим мониторинга GSM, Ethernet(SNMP), RS232
Влажность ≤ 95% RH
Рабочая температура -30℃~+60℃
Ввод\Вывод импенданс 50Ω
Шум ≤5dB
Задержка сигнала ≤ 35us (Channel-selective)    ≤ 5us (Band-selective)
Потребление <300W

Downlink
Uplink
IP3: 62dBm
IP3: 62dBm
Gain: 90dB
Gain: 90dB
Input Level: -80 ~ -45dBm
Input Level: -105~ -60dBm
Выходная мошность: 40dBm(10W)
Выходная мошность: 33dBm(2W)
Оптический BDA(по воздуху)
Диапазон частот
VHF: 350-470 мГц,800 мГц
Защита IP55
Вес 25кг
Размеры (Д x Ш x В)
460x400x202мм
Источник питания AC180~260V(45~55Hz)/DC-40~-55V
Тип коннектора N-коннектор (мама)
Режим мониторинга GSM, Ethernet(SNMP), RS232
Влажность ≤ 95% RH
Рабочая температура -30℃~+60℃
Входное\Выходное Сопротивление 50Ω
Шум
≤5dB
Задержка сигнала
≤ 35us (Channel-selective) ≤ 5us (Band-selective)
Потребление энергии
<100W / <100W

Downlink
Uplink
IP3: 62dBm
IP3: 62dBm
Gain: 110dB
Gain: 110dB
Input Level: -80 ~ -45dBm
Input Level: -110 ~ -70dBm
Output Power: 37dBm(5W) Output Power: 30dBm(1W)

  *Все технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным развитием.




Аксессуары



Служба связи в органах внутренних дел МВД СССР и России
История организации, становления и развития службы связи в органах внутренних дел (милиции) МВД СССР и Российской Федерации
В
плоть до августа 1999 г. службы связи в системе МВД РФ как бы не существовало. В календаре памятных дат Министерства внутренних дел России не была обозначена дата создания службы связи в органах внутренних дел.
История МВД СССР и России с момента образования до наших дней подробно описана в серии лекций для сотрудников ОВД ("НКВД-МВД Российской Федерации", "Милиция Российской Федерации"). Но и в этих лекциях нет ни слова о службе связи несмотря на ее заслуги.
В лекции кандидата юридических наук А.И. Миронова "Научно-техническая и криминально - техническая служба МВД России" отмечено, что "в 1964 г. Министерство охраны общественного порядка РСФСР издает приказ об организации в органах внутренних дел республик оперативно-технических аппаратов. Отделения оперативной техники и связи были объединены с научно-техническими подразделениями в самостоятельные единые оперативно-технические отделы и отделения" (так называемые ОТО). Совместная работа в ОТО криминалистов и связистов продолжалась, ни много ни мало, 17 лет - вплоть до 1981 г.
Хочется рассказать о работе службы связи в органах внутренних дел до 1964 г., в период с 1964 по 1981 г. и после 1981 г.

Служба связи до 1964 г.
Немного истории. На основании ряда исторических документов установлено, что во время Великой Отечественной войны, а также в первые послевоенные годы органы НКВД и НКГБ неоднократно объединялись и разъединялись. В то время началось строительство автоматических телефонных станций (АТС) как непосредственно в аппарате МВД СССР, так и в органах внутренних дел столиц союзных республик, краевых и областных центрах. Например, в Челябинской области на момент образования Комитета Государственной безопасности (январь 1954 г.) и Министерства внутренних дел РСФСР (апрель 1955 г.) находилась в эксплуатации единственная АТС, размещенная на рабочих площадях УВД. Впоследствии КГБ, а кое-где и УВД построили свои станции. В первых АТС использовалась система машинного привода. Чуть позже появились АТС декадно-шаговой системы типа УАТС-49 с увеличенной емкостью станции. С годами емкость АТС наращивалась.
Быстрый рост потребностей народного хозяйства СССР в передаче различных видов сообщений требовал постоянного развития и совершенствования средств связи. Особенно большое значение приобретают средства связи в период научно-технической революции, когда значительно возрастает объем передаваемой информации.
Развитие радиосвязи в различных отраслях народного хозяйства СССР началось в 40-х годах ХХ в. и получило свое продолжение во второй половине 50-х годов. Сейчас трудно найти предприятие, организацию или службу, где не применяются средства подвижной радиосвязи.

Первые поколения радиостанций
Д
о 1957 г. радиосвязь в ОВД (милиции) отсутствовала.
В 1957-1960 гг. для более широкого применения в различных отраслях народного хозяйства СССР, в том числе и в органах внутренних дел, по заданию правительства на базе войсковых радиостанций Р-105 (Р-109) были разработаны ультракоротковолновые (УКВ) радиостанции (РС) первого поколения. В 1957-1958 гг. в ОВД поступили абонентские радиостанции (АРС), которые обеспечивали связь подвижных объектов с центральной радиостанцией (ЦРС).
В начале 60-х годов Управление электротехнической и приборостроительной промышленности СССР начало выпускать и поставлять в ОВД ультракоротковолновые радиостанции второго поколения типа "МАРС" (стационарные, мобильные) и "УРАН" (переносные).
В это же время был организован методический центр для ознакомления сотрудников подразделений с краткими техническими характеристиками радиостанций первого и второго поколений.

Центральная радиостанция
УКВ с частотной модуляцией. Предназначалась для служебной связи с радиостанциями типа АРС. Конструктивно выполнена в виде стойки.
- Питание - от электросети напряжением 220 В.
- Антенна типа "штырь" длиной 1,8 м с соединительным кабелем длиной 35 м.
- Выходная мощность передатчика - 40 Вт.
- Габариты - 1070х575х200 мм.
- Масса - 100 кг.

Автомобильная УКВ-радиостанция
Радиостанция типа АРС выпускалась Воронежским радиозаводом в двух вариантах: АРС-1 и АРС-2.
Автомобильная УКВ-радиостанция с частотной модуляцией и механическим полудуплексом предназначена для служебной связи экипажа автомашины с центральным диспетчерским пунктом (дежурной частью подразделения), оборудованным радиостанцией типа ЦРС. Радиостанция выполнялась на радиолампах типа 12Ж 1Л, ГУ-32.
АРС в комплекте с ЦРС обеспечивала беспоисковую и бесподстроечную симплексную связь на одной частоте в любое время года и суток; в условиях крупного города - в радиусе 25-30 км, на стоянке и в движении.
Радиостанции выполнялись для установки в автомобилях ЗИС-110, ЗИМ, "Победа".
Блок приемопередатчика на легковых автомашинах размещался в багажнике, на грузовых - в кузове.
- Питание - от аккумулятора автомашины напряжением 12,6 В.
- Антенна типа "штырь" длиной 1,8 м, устанавливалась на крыше автомобиля.
- Выходная мощность передатчика - 8 Вт.
- Диапазон рабочих температур от - 40 до + 500 С.
Радиостанциями оснащались в первую очередь автомашины дежурных частей ОВД, ГАИ, патрульно-постовой службы, медицинских вытрезвителей.
Пока радиостанций было немного, работа в эфире велась без задержки. Однако в процессе оснащения подразделений РС количество абонентов радиосети росло. А поскольку радиостанция располагала одной фиксированной частотой, на которой велись все переговоры в сети, возникли определенные трудности. В связи с этим в начале 60-х годов Управление электротехнической и приборостроительной промышленности СССР начало выпускать, а МВД поставлять для органов внутренних дел ультракоротковолновые трехканальные радиостанции 2-го поколения типа "МАРС".
Изготавливались они Оршанским приборостроительным заводом "Красный Октябрь" Белорусской ССР и по тактико-техническим характеристикам намного превосходили АРС.

Радиостанции "МАРС" выполнялись на экономичных миниатюрных пальчиковых радиолампах - 1Ж24Б, 1Ж29Б.
Комплекс радиостанций типа "МАРС" предназначался для служебной связи в различных отраслях народного хозяйства, в том числе и в органах внутренних дел. Радиостанция 43Р3 -стационарная (центральная), радиостанция 28Р3 - для размещения на автомашинах, а 30Р3 - на мотоциклах.
Данные РС позволяли устанавливать симплексную бесподстроечную и беспоисковую связь. Разнос частот между каналами составлял 75 КГц. Дальность действия зависела от места и высоты установки стационарной антенны и расположения автомашины. В городских условиях обеспечивалась связь в радиусе 15-20 км.
На местах связистами была проведена большая работа по переоснащению автомашин новыми мобильными радиостанциями, а дежурных частей - стационарными.
Во второй половине 60-х годов появилась одна из первых переносных РС - УКВ-радиостанция 27Р1 "УРАН" с кварцевой стабилизацией частоты.
Эта радиостанция позволяла устанавливать связь с однотипными РС и радиостанциями типа "МАРС" на расстоянии не менее 2 км.
Вес действующего комплекта - не более 3,8 кг.
Габариты - 210 х 110 х 180 мм.
После оснащения ДЧ радиостанциями поток информации от дежурных нарядов увеличился, сократилось время ее прохождения, что позволило повысить раскрываемость преступлений "по горячим следам".
В органах внутренних дел союзных республик, краев, областных УВД, кроме АТС, появились и радиостанции. Требовалась их установка, обслуживание и ремонт, а также обучение личного состава правилам эксплуатации, радиообмена и т. д.
Встал вопрос о создании подразделений по ремонту и обслуживанию радиостанций. В январе 1962 г. был подписан приказ МВД "Об организации кустовых ремонтных мастерских связи".
Мастерские связи в системе МВД были организованы как в Министерстве обороны (по военным округам): в городах, где находились Управления материально-технического и военного снабжения (в Москве, Ленинграде, Ростове-на-Дону, Куйбышеве, Свердловске, Новосибирске и др.).
ак, УВД Челябинска обеспечивалось Уральским округом. Неисправные радиостанции направлялись в Свердловское УВД, что значительно затягивало сроки ремонта. Министерство внутренних дел быстро отреагировало на сложившуюся ситуацию.

Создание подразделений связи
10 апреля 1962 г. вышел приказ МВД РСФСР "О создании отделов, отделений, групп опертехники и связи (ООТиС) в МВД автономных республик, УВД (край-, облисполкомов).
Численность штатов подразделений была минимальной (10-12 человек). В их состав входили вольнонаемные и аттестованные сотрудники, в основном техники связи для обслуживания АТС и электромеханики по обслуживанию радиосредств. До создания ООТиС, личный состав по штатному расписанию числился за хозяйственными службами (мастерскими по ремонту автотранспорта) ХОЗО.
Связь в системе МВД является основным средством, обеспечивающим постоянное управление органами внутренних дел. Схема ее организации обусловлена структурой ОВД, характером выполняемых ими задач и необходимостью взаимодействия при проведении оперативно-розыскных и других мероприятий. Служба связи в органах внутренних дел (милиции) самая молодая из всех служб, хотя существует уже давно.
Система связи МВД РФ включает узлы связи МВД, ГУВД, УВД краев и областей Российской Федерации, УВДТ и подчиненных органов внутренних дел, объединенных с помощью соответствующих каналов и аппаратуры в сети передачи данных, телефонной, телеграфной и радиосвязи.
Дополнением к существующим видам проводной и радиосвязи является телеграфная связь.

Телеграфная связь
К
техническим средствам телеграфной связи относятся телеграфные аппараты, приставки автоматизации телеграфной сети (эмуляторы телетайпа) и телеграфные станции.
15 февраля 1963 г. вышел приказ МВД РСФСР "Об организации буквопечатающей телеграфной связи в органах охраны общественного порядка". В крупных городах органы внутренних дел начали строить собственные телеграфные сети, без захода на центральный телеграф Министерства связи.
До 1963 г. ОВД арендовали телеграфную аппаратуру и линии связи, собственной телеграфной сети у них не было. В те годы использовались буквопечатающие стартстопные телеграфные аппараты: ленточные (СТ-35, СТ-2М, СТА, СТА-2М) и рулонные (РТА-50-2, РТА-60, РТА-80, РТА-7Б, и Т-5 (Т-63))1. Применялись автоматические телеграфные координатные станции типа АТК-20У, устанавливаемые при дежурных частях управлений для организации автономных внутриведомственных телеграфных сетей с возможностью выхода на общегосударственную сеть абонентского телеграфа. Такие телеграфные сети имели ГУВД Свердловской, Пермской и ряда других областей. В ГУВД Челябинской области эта сеть была развернута до 1996 г.

Объединение служб связи и криминалистики
Средства проводной, радио- и телеграфной связи недостаточно использовались в оперативных мероприятиях ОВД. В связи с этим вышел приказ от 28 января 1964 г. "О мерах по дальнейшему использованию оперативно-технических средств и научных методов в работе МООП РСФСР".
На тот момент существовали две самостоятельные службы: связи и криминалистики.
Для объединения инженерно-технического и экспертно-криминалистического персонала Министерство внутренних дел издало приказ от 10 июля 1964 г. "Об организации оперативно-технических аппаратов органов МООП РСФСР".
На местах приказ был выполнен, но подходы были разные. В краях и областях на должностях начальников подразделений были или связисты, или криминалисты. В некоторых УВД эти службы по-прежнему работали отдельно.
Практика показала, что решение об объединении связистов и криминалистов не было удачным. Тем не менее, совместное нахождение двух разных по своей специфике служб продолжалось 17 лет, вплоть до 1981 г.

Служба связи в период с 1964 по 1981 г.
Работа инженерно-технического персонала состоит в том, чтобы максимально использовать технические возможности используемой аппаратуры: качество звучания, дальность связи, продолжительность срока эксплуатации.
Дополнительная модернизация, изготовление электронных приставок, если нужно, строительство сооружений - все эти мероприятия направлены на улучшение связи.
По заданию Министерства радиоэлектронной промышленности СССР Оперативно-техническое управление совместно с конструкторским бюро завода "Красный Октябрь" освоило выпуск новой модификации радиостанции для ОВД. На смену радиостанциям типа "МАРС" в конце 60-х годов - начале 70-х годов пришли радиостанции типа "ПАЛЬМА" (56Р1-56Р4, 57Р1-57Р4). Они также были трехканальными и обеспечивали симплексную беспоисковую и бесподстроечную связь. Однако разнос частот между каналами составлял уже 50 КГц.
Чтобы выпускаемые радиостанции отвечали требованиям ГОСТ, Министерство внутренних дел имело своего военного представителя по приемке аппаратуры на заводе-изготовителе.
По назначению радиостанции для ОВД делились на несколько групп:
- стационарные, сетевые, центральные - 56Р1, 56Р2;
- центральные с дистанционным управлением (от 1 до 3 км) - 56Р3, 56Р4;
- мобильные (для установки на автомобилях - 57Р1, на мотоциклах - 57Р4).
При получении центральных радиостанций типа "ПАЛЬМА" (56Р3, 56Р4) с дистанционным управлением перед инженерным составом на местах встал вопрос о максимальном использовании их тактико-технических характеристик. Необходимо было отыскать в городе, районе высотные точки и здания. Если они отсутствовали, то строились антенно-мачтовые сооружения высотой не менее 30 м. В тот период УВД Челябинской области было построено много антенно-мачтовых сооружений, особенно в сельской местности. В ряде городов излучатели ставились на телевышках. При этом радиус действия радиостанций увеличивался в два, а то и в три раза, дальность действия достигала 70 км (УВД Челябинской области).

Применение радиостанций "ПАЛЬМА"
Стационарные радиостанции серии "ПАЛЬМА" устанавливались на узлах связи дежурных частей министерств, управлений, городских и районных отделов внутренних дел, дежурных частей ГАИ, ИТУ и др.
Радиостанции дежурных служб применялись главным образом для управления подвижными силами патрульно-постовой службы, для связи с оперативными группами и подвижными милицейскими группами в зонах, обслуживаемых конкретным органом, а также для связи с соседними ОВД
при проведении мероприятий по охране общественного порядка, предупреждению, раскрытию преступлений и розыску преступников.
Во второй половине 70-х годов Оршанский радиозавод усовершенствовал тактико-технические и схемные решения и наряду с выпуском радиостанций типа "ПАЛЬМА" наладил производство модернизированных РС "ПАЛЬМА-П", а позднее - "ПАЛЬМА-ПМ". В то же время электронная промышленность работала по заданию МВД над созданием носимых радиостанций.
На смену устаревшим поступили более совершенные в техническом плане переносные УКВ-радиостанции для совместной работы с РС "ПАЛЬМА".
Днепропетровским радиозаводом выпускались носимые радиостанции 61Р1 "ТЮЛЬПАН", 62Р1 "ЧАЙКА" и портативная радиостанция 70 РТП "ДНЕПР".
В органах внутренних дел носимые радиостанции использовались для обеспечения радиосвязью оперативных и поисковых групп, пеших патрулей и постов, оперативных работников при проведении отдельных оперативно-розыскных мероприятий, а также сотрудников ОВД, охраняющих общественный порядок при проведении массовых мероприятий, и т. д.
Развитие электронной техники, появление новых материалов, успехи полупроводниковой и интегральной технологий позволили в начале 70-х годов приступить к созданию радиостанций третьего
поколения. На проходившей в Москве Международной выставке "СВЯЗЬ-75" демонстрировались первые образцы этих РС, в том числе возимые УКВ-радиостанции типа "МАЯК", комплекс КВ-радиостанций "АНГАРА".
До 1980 г. на подразделения связи была возложена задача по организации и эксплуатации охранно-предупредительной сигнализации при дежурных частях подразделений милиции, КПЗ (ИВС). С этой целью использовалась аппаратура "ГРАФИТ", "КОМАР-СИГНАЛ" от 5 до 15…20 лучей, "РУБИН" и др.
19 июля 1980 г. в Москве открылись XXII летние Олимпийские игры. Вся страна готовилась к этому событию. Большая доля ответственности легла и на Министерство внутренних дел по обеспечению охраны общественного порядка. Много сил и средств было выделено в помощь московской милиции, были привлечены разные службы органов внутренних дел МВД СССР, в том числе и служба связи. К этому времени большая часть милиции была оснащена радиостанциями типа "ВИОЛА", были развернуты узлы связи, установлены стационарные РС, весь автотранспорт был оснащен мобильными, а пешие патрули - носимыми радиостанциями.
По итогам игр мероприятия по охране общественного порядка, проведенные МВД, были отмечены правительством СССР и заслужили высшую оценку. Многие сотрудники были награждены орденами и медалями СССР. Немалую роль в обеспечении безопасности во время проведения Олимпийских игр сыграли связисты МВД.

Служба связи после 1981 г.
В сентябре 1981 г. на основании приказа МВД СССР произошло разделение служб связи и криминалистики на Управление связи (УС) и Экспертно-криминалистическое управление (ЭКУ) МВД СССР. Соответствующее разделение подразделений последовало в МВД, УВД союзных республик, краев и областей, где были созданы управления, отделы, отделения связи, существовавшие до 1991 г.
В 1984 г. Научно-исследовательский институт специальной техники МВД СССР (ныне - Государственное учреждение НПО "Спецтехника и связь" МВД РФ) выпустил брошюру "Рекомендации по применению в органах внутренних дел аппаратуры многоканальной системы УКВ-радиосвязи "ВИОЛА".
Во введении говорится: "Для современного периода характерно углубление специализации звеньев государственного управления, усложнение взаимосвязей между ними, что вызывает необходимость совершенствования техники связи, структур радиосетей. В органах внутренних дел этот процесс, кроме того, определяется повышением требований к оперативности деятельности подразделений и эффективности управления силами и средствами при решении повседневных задач и проведении крупных мероприятий”.
В 1976 г. Совет Министров СССР принял постановление о разработке системы многоканальной УКВ-радиосвязи для органов внутренних дел, в соответствии с которым была создана и выпускалась аппаратура системы "ВИОЛА".
Ранее в подразделения в основном поставлялись носимые радиостанции "СИРЕНА", "ДНЕПР", абонентские трехканальные радиостанции "ПАЛЬМА". МВД СССР располагало 40 каналами в выделенных ему частотных диапазонах. В качестве центральных радиостанций дежурных использовались также РС "ПАЛЬМА", технические и тактические возможности которых в последние годы уже не отвечали современным требованиям. Малоканальность этих радиостанций приводила к необходимости установки их в больших количествах. Например, для обеспечения взаимодействия подразделений в УВД крупных городов устанавливалось более 10 радиостанций различного частотного исполнения. Дистанционное управление осуществлялось по телефонным соединительным линиям на расстоянии до 2 км, что не всегда обеспечивало возможность выноса приемопередатчика на высотные объекты. Мощность радиостанций "ПАЛЬМА" составляла 8 Вт, что также было недостаточно для обеспечения надежной связи на обслуживаемой территории.
Для проверки возможностей организации связи и взаимодействия органов внутренних дел с помощью системы "ВИОЛА" в УВД Горьковского облисполкома был организован опытный район. Здесь проводились испытания по организации различных вариантов каналов связи, анализировались и обобщались данные по ее оперативности, дальности и качеству. Работа по организации и проведению опытной эксплуатации аппаратуры была проведена сотрудниками Отдела связи УВД, Научно-исследовательского института специальной техники и Управления связи и специальной техники МВД СССР.
Можно сказать, что радиостанции типа "ВИОЛА" были, на тот период, революционным решением оперативных задач в ОВД.

"ВИОЛА" - УКВ-радиостанция с частотной модуляцией, сорокаканальная, с разносом частот между соседними каналами 25 кГц.
В зависимости от объекта установки изготавливались следующие типы абонентских радиостанций "ВИОЛА":
"ВИОЛА-АА" - для установки в салонах легковых автомобилей;
"ВИОЛА-АМ" - на двухколесных мотоциклах;
"ВИОЛА-АП" - на пожарных машинах;
"ВИОЛА-АС" - в помещениях;
"ВИОЛА-Н" - носимая четырехканальная.
Оснащение подразделений ОВД этой аппаратурой началось в 1980 г. Для построения радиосетей был использован частотный диапазон А, из 40 каналов которого задействовались 38. Радиосети подразделений были организованы с учетом тактико-технических возможностей аппаратуры, задач, стоящих перед городскими и районными отделами, а также в соответствии с их структурой и географическим положением.
Позже отечественная промышленность выпускала и поставляла в органы внутренних дел радиостанции "МАЯК" (стационарные - 16Р22С-1 и мобильные - 16Р22В-1), а также носимые - "ТРАНСПОРТ-Н" (11Р32-Н).
В 1993 г. Новосибирское акционерное общество "Электросигнал" наладило выпуск радиостанций типа "СИГНАЛ" (стационарных - "Сигнал - 201АС", возимых - "Сигнал - 201А" и носимых - "Сигнал - 402").
В ноябре 1989 г. вышел Приказ МВД СССР "Об утверждении Наставления по организации связи и технической эксплуатации техники связи органов внутренних дел", регламентирующий деятельность должностных лиц технических подразделений органов внутренних дел.
Подразделения ОВД до настоящего времени руководствуются данным Наставлением, где четко расписаны должностные обязанности, схемы организации различных видов связи (радио-, радиорелейная, проводная, оповещения и персонального вызова), испытания вводимого в эксплуатацию оборудования и сетей связи, регламенты технического обслуживания и т.д.
Несколько слов об узлах связи. "Узел связи дежурной части органа внутренних дел или отдельного подразделения есть часть организационно-технической структуры дежурной части и предназначен для обеспечения связью МВД, ГУВД, УВД, УВДТ, горрайлиноргана, отдельного подразделения".
В состав технических средств узла связи дежурной части входят:
- пульт (станция, коммутатор) оперативной связи;
- специальные линии "01" и "02";
- ОВЧ- и ВЧ-радиостанции, радиорелейные станции;
- телеграфные аппараты;
- соединительные линии с городскими и ведомственными телефонными станциями;
- прямые телефонные линии;
- телефонные аппараты (собственной АТС, других ведомств);
- аппаратура магнитной записи;
- аппаратура оповещения личного состава и другие средства связи.
Также в деятельности органов внутренних дел при проведении массовых мероприятий широко использовались подвижные узлы связи.

От радиостанций АРС до транкинговых систем
З
аканчивая рассказ об УКВ-радиостанциях, сошлюсь на Методическое пособие "Системы связи, автоматизации и защиты информации органов внутренних дел", изданное Управлением связи и автоматизации Главного штаба МВД РФ в 1997 г.
В свое время комплексные радиосети сыграли решающую роль в обеспечении подразделений оперативной радиосвязью. Сейчас старые радиостанции не в полной мере отвечают современным требованиям, имеют много недостатков. Новым направлением совершенствования организации радиосвязи подразделений милиции является внедрение систем многостанционного доступа, так называемых транкинговых систем радиотелефонной связи.
Таким образом, службой радиосвязи в подразделениях ОВД пройден путь от одноканальной радиостанции типа АРС до многоканальных систем доступа в наши дни.

Коротковолновая (КВ) радиосвязь.
Радиостанции для связи на большие расстояния
К
роме УКВ-связи, в органах внутренних дел применяется и КВ-радиосвязь.
Учитывая характер распространения коротких волн, КВ-радиостанции могут обеспечить связь на расстоянии до 600 км. В основном такие РС применялись на Крайнем севере, Дальнем Востоке и в Сибири. Постоянный контроль обстановки в этих районах, оказание своевременной помощи, оперативное руководство подразделениями ОВД - выполнение этих задач на дальних расстояниях могла обеспечить радиотелефонная связь через коротковолновые радиостанции.
Необходимость поставки оговаривались потребителем при заказе КВ-радиостанции выпускались разных модификаций: первого поколения - РСО-30 "Полоса", второго поколения - 28 РТ-50-2-ОМ "Полоса-2" и третьего поколения - 2Р20 "Ангара-1".
Следует отметить, что при создании каждого нового поколения радиостанций приходилось решать сложные противоречивые задачи: улучшать экономические параметры, расширять функции и эксплуатационные возможности станции и, кроме того, уменьшать массу, габариты, повышать надежность, снижать трудоемкость производства.

Радиорелейная связь
Радиорелейная связь в органах внутренних дел применялась не везде. В зависимости от обстановки радиорелейные станции (РРС) предназначались в основном для организации оперативной связи вышестоящего подразделения с подчиненным, в котором отсутствуют проводные (кабельные) линии связи Министерства связи.
Временное развертывание радиорелейной станции в труднодоступной местности (пункте) могло быть вызвано необходимостью иметь телефонную связь.
В зависимости от станции работа происходила в метровом или дециметровом диапазоне, в условиях прямой видимости между станциями. При соблюдении этих требований РРС обеспечивала дальность связи не менее 45 км на одном интервале и до 120 км с применением двух промежуточных станций.
В конце 60-х - начале 70-х годов в исправительно-трудовых учреждениях (ИТУ-УИН), а также по линии гражданской обороны в основном использовались радиорелейные станции типа РРС-1М, Р-401СМ, Р-405. Для временного развертывания аппаратура РРС (Р-405) размещалась в специальном кузове, установленном на шасси автомобиля типа ГАЗ-66. Радиорелейную связь применяли УВД Челябинской, Свердловской, Пермской и ряда других областей.

Проводная связь
Проводная связь основывалась на аппаратуре отечественного производства и использовалась во всех подразделениях и службах МВД .
Проводная связь МВД России включает телефонные и телеграфные сети территориальных органов, оперативной связи дежурных частей ОВД, сети передачи данных, которые базируются на арендованных у Министерства связи магистральных каналах связи, а также используют возможности ведомственных сетей.
Единая техническая политика, обеспечивающая построение всех систем и сетей связи в направлении их дальнейшего развития, осуществляется в МВД РФ службой связи. Организационно-методическое руководство развитием и совершенствованием систем связи в МВД, ГУВД, УВД страны осуществляется подразделениями связи данных органов внутренних дел.
Организационно-техническое единство систем связи МВД РФ и подчиненных подразделений ОВД с общегосударственными и ведомственными сетями достигается максимальным использованием единых средств связи. Технические средства должны удовлетворять требованиям государственных стандартов с соблюдением норм и правил, принятых для единой автоматизированной системы связи (ЕАСС) России. На этой основе обеспечивается сопряжение систем и сетей ведомственной связи органов внутренних дел с ЕАСС, а также использование в системе связи МВД РФ каналов и технических средств связи, предоставляемых в аренду на договорной основе Министерством связи РФ и другими ведомствами.
Система связи МВД РФ включает узлы связи МВД, ГУВД, УВД краев, областей Российской Федерации, УВДТ и подчиненных органов внутренних дел, объединенных с помощью соответствующих каналов и аппаратуры в сети передачи данных, телефонной, телеграфной и радиосвязи.
В настоящее время органы внутренних дел имеют на вооружении более 1,5 тыс. АТС различных типов, около 8 тыс. станций (пультов) оперативной связи, более 5 тыс. абонентских телеграфных установок, более 3 тыс. факсимильных аппаратов.
Основной вид проводной связи, использующийся ОВД, как отмечено в Методическом пособии "Системы связи, автоматизации и защиты информации органов внутренних дел", оммутационная аппаратура производства 70-80-х годов (ПОС-90, СОС-30М, СПС-10/20, АТСК-100/2000, АТС КЭ "КВАНТ").
Для приема и коммутации арендованных телефонных каналов связи широко использовались ручные коммутаторы М-60, П-193, П-194, П-206, П-209, которые будут применяться и в дальнейшем благодаря простоте их обслуживания и надежности в установлении соединений.
Начато производство электронной аппаратуры телефонной оперативной связи с пультами дежурного (ЭАТС-ОС/А) для сетей оперативной связи МВД России взамен станций СОС-30М, СПС-10/20 и других аналогичных.
Ведутся работы по созданию на новой элементной базе устройства определения номера вызывающего абонента для дежурных частей и оперативных служб.

Внебюджетные подразделения связи
Органы МВД располагают значительным количеством средств проводной и радиосвязи, звукоусилительной техники и средств сигнализации, которое из года в год увеличивается. При этом первостепенное значение имеет правильное содержание, эксплуатация и ремонт средств связи и сигнализации.
В связи с этим Приказом МВД СССР от 11 апреля 1969 г. № 174 были организованы участки по ремонту средств связи в составе авторемонтных мастерских, содержащихся за счет специальных (внебюджетных) средств. Расходы по содержанию участков производились за счет и в приделах ассигнований, выделяемых на эксплуатацию средств связи и специальной техники.
Но обстановка в то время складывалась так, что некоторые мастерские были образованы раньше. Например, в УВД Краснодарского, Горьковского, Пермского, Тульского, Волгоградского, Челябинского, Свердловского крайоблисполкомов, МВД Латвийской ССР участки по ремонту средств УКВ-радиосвязи в составе внебюджетных авторемонтных мастерских были организованы еще в 1966-1967 гг. В МВД Украинской ССР были созданы хозрасчетные мастерские связи.
Для контроля за численностью работников связи в сентябре 1971 г. вышел Приказ МВД СССР "Об объявлении штатных нормативов численного персонала по обслуживанию средств связи и сигнализации УВД".
В сентябре 1987 г. приказом МВД СССР участки были преобразованы в мастерские по ремонту средств связи и специальной техники (они существуют по настоящее время).
Как было сказано ранее, в сентябре 1981 г. произошло разъединение служб связи и криминалистики на самостоятельные подразделения. Служба связи стала именоваться Отделом связи.
С 1991 по 1996 г. служба связи на местах реорганизовывалась в зависимости от штатного состава и именовалась Отделом (подотделом) связи службы тылового обеспечения, Техническим отделом.
В 1996 г. на основании приказа МВД России Технический отдел был реорганизован в Отдел связи, спецтехники и автоматизации (ОССА) и выведен из состава подразделения тыла. Служба связи вошла в состав штаба МВД, ГУВД, УВД.
В 1998 г. Управление связи спецтехники и связи и Научно-исследовательский институт спецтехники были реорганизованы в Государственное учреждение Научно-производственное объединение "Специальная техника и связь" МВД России.
В январе 2000 г. приказом МВД России было создано Техническое управление Министерства внутренних дел Российской Федерации (ТУ МВД России).
Приказом МВД России от 7 августа 2001 г. название службы связи было заменено на Управление связи и автоматизации МВД России.
Приказом МВД России от 6 сентября 2001 г. название службы связи вновь было изменено - теперь это Управление связи и автоматизации Службы тыла МВД России.

10 декабря - День создания службы связи.
До августа 1999 г. связисты органов внутренних дел МВД отмечали свой профессиональный праздник 7 мая, в День радио. Это праздник работников всех отраслей связи страны. День радио был установлен в 1945 г. постановлением Совета Народных Комиссаров СССР в ознаменование 50-летия изобретения радио в 1895 г. нашим соотечественником А.С. Поповым.
Однако для обеспечения преемственности и сохранения исторических традиций в деятельности службы связи МВД, а также распространения передового опыта 9 августа 1999 г. был подписан Приказ МВД РФ № 590 "Об объявлении Дня создания службы связи в МВД".
Точкой отсчета стало 10 декабря 1949 г., когда министром внутренних дел Союза ССР был подписан приказ № 785 "Об организации комиссии по приемке станционных сооружений автоматической телефонной станции МВД СССР", который стал отправным пунктом в создании и организации деятельности службы связи в Министерстве.
"За 50 лет служба связи МВД прошла непростой путь своего становления и развития, начиная от разрозненных по отдельным подразделениям групп до Центрального узла оперативной связи МВД России, а в последующем Главного центра специальной и оперативной связи МВД России, оснащенного современными средствами связи, электронно-вычислительной техникой и представляющего собой многофункциональную структуру, обеспечивающую подразделения МВД, ГУВД, УВД субъектов Российской Федерации, УВДТ, РУБОП различными видами связи и вносящую достойный вклад в дело обеспечения правопорядка и борьбы с преступностью…". В приказной части определено: "Считать 10 декабря 1949 г. Днем создания службы связи в Министерстве внутренних дел".
