Цены и наличие товара Вы можете уточнить здесь

Макеты видеокамер>>
Крепежи для видеокамер>>
Кожухи для видеокамер>>
Кронштейны для видеокамер>>

Макет видеокамер



Макет видеокамеры DM-LB1122D3
Макет видеокамеры DM-X1022DXX
Макет видеокамеры DM-X1122DX
Макет видеокамеры DM-X1055DX
Макет видеокамеры DM-X1020DX
Макет видеокамеры DM-X9210DX
Макет видеокамеры DM-LB1122D3
Макет видеокамеры DM-X1022DXX
Макет видеокамеры DM-X1122DX
Макет видеокамеры DM-X1055DX
Макет видеокамеры DM-X1020DX
Макет видеокамеры DM-X9210DX



Модель
Индикатор
Питание
Кронштейн
Коаксиальный кабель шт.
Кабель питания
Материал тип установки макета Внутренний / Внешний
DM-1022DM
нет
нет
MS-9021S
1
1
Металл Внутренний
DM-1022D1
Вкл.
12 В
MS-9021S
1
  Металл Внутренний
DM-1022D2
Мигающий
12 В
MS-9021S
1
  Металл Внутренний
DM-B1022D2
Мигающий
Батарея 3В
MS-9021S
1
  Металл Внутренний
DM-B1022D2T
Мигающий
Батарея 3В
MS-9221S
1
  Металл Внутренний
DM-1122DM
нет
нет
MS-9021S
1
  Пластик Внутренний
DM-B1122D2
Мигающий
Батарея 3В
MS-9021S
1
  Пластик Внутренний
DM-LB1122D3
Мигающий
Li\Ion аккумулятор
MS-9021S
1
  Пластик Внутренний
DM-1055D1
Вкл.
12 В
MS-9021S
1
  Металл Внутренний
DM-1055D2
Мигающий
12 В
MS-9021S
1
  Металл Внутренний
DM-B1055D2
Мигающий
Батарея 3В
MS-9021S
1
  Металл Внутренний
DM-9210D1
Вкл.
12 В
MS-9221S
1
  Металл Внешний
DM-B9210D2
Мигающий
Батарея 3В
MS-9221S
2
  Металл Внешний
DM-LB9210D2
Мигающий
Li\Ion аккумулятор
MS-9221S
1
  Металл Внешний



Макет видеокамер



Макет видеокамеры DM-B46D2
Макет видеокамеры DM-B41D2
Макет видеокамеры DM-B42D2
Макет видеокамеры DM-B9012D2
Макет видеокамеры DM-B46D2
Макет видеокамеры DM-B41D2
Макет видеокамеры DM-B42D2
Макет видеокамеры DM-B9012D2



Модель
Индикатор
Питание
Кронштейн
Коаксиальный кабель шт.
Кабель питания
Материал тип установки макета Внутренний / Внешний
DM-B46D2
Мигающий
Батарея 3В
нет
нет
нет
Пластик Внутренний
DM-46D2
Мигающий
12 В
нет
нет
нет
Пластик Внутренний
DM-46D1
Вкл.
12 В
нет
нет
нет
Пластик Внутренний
DM-46
нет
нет
нет
нет
нет
Пластик Внутренний
DM-B41D2
Мигающий
Батарея 3В
нет
нет
нет
Пластик Внутренний
DM-B42D2
Мигающий
Батарея 3В
нет
нет
нет
Пластик Внутренний
DM-42D2
Мигающий
12 В
нет
нет
нет
Пластик Внутренний
DM-42D1
Вкл.
12 В
нет
нет
нет
Пластик Внутренний
DM-42
нет
нет
нет
нет
нет
Пластик Внутренний
DM-9012D2
Мигающий
12 В
1 шт.
нет
нет
Металл Внешний
DM-B9012D2
Мигающий
Батарея 3В
1 шт.
нет
нет
Металл Внешний


Крепежи для видеокамер



MS-9021S
MS9021ST
MS-9021L
MS-9120
MS-9005L(218mm)
MS-9005S(153mm)
MS-9020B
MS-9020W
MS-9025
MS-9025S
Крепеж для видеокамеры MS-9021S
Крепеж для видеокамеры MS-9120
Крепеж для видеокамеры MS-9005L
Крепеж для видеокамеры MS-9020B
Крепеж для видеокамеры MS-9025
Крепеж для видеокамеры MS-9025S
MS-9122
MS-9123
MS-9022
MS-9023
MS-9221S
MS-9222
MS-9038
Крепеж для видеокамеры MS-9122
Крепеж для видеокамеры MS-9022
Крепеж для видеокамеры MS-9221S
Крепеж для видеокамеры MS-9222
Крепеж для видеокамеры MS-9038

Технические характеристики крепежей для видеокамер
Модель MS-9221S MS-9021S MS-9021ST MS-9021L MS-9120 MS-9020 MS-9005S
Нагрузка (кг.) 6 4 3 3 3,5 3 2
Размеры(мм) 200X60X90 140X76 140X76 155X76 155X90 115X45 153(L)
Вес (г) 180 120 190 200 160 200 80



Модель MS-9123 MS-9122 MS-9023 MS-9022 MS-9222 MS-9025 MS-9025S MS-9038
Нагрузка (кг.) 10 10 10 10 8 1 0.02 3
Размеры (мм) 285(L) 285(L) 285(L) 285(L) 205(L) 51X53 25X23 43
Вес (г) 500 750 750 1000 580 200 3.3 30


Кожухи для видеокамер

MS-9010
MS-9010H
MS-9210
MS-9310
MS-9016
MS-9016H
MS-9016B
MS-9016BH
MS-9006
MS-9006H
MS-9006B
MS-9006HB
Кожух для видеокамеры MS-9010
Кожух для видеокамеры MS-9016
Кожух для видеокамеры MS-9006


Технические характеристики кожухов для видеокамер
Модель MS-9009 MS-9010 MS-9010H MS-9210
Подогрев (П) / Вентилятор (В) нет нет П нет
Тип установки: Внутренняя(I) / Внешняя (O) I I/O I/O I/O
Размеры (мм) 80X70X260 100X110X390 100X110X390 100X110X250
Вес (г) 800 1300 1500 800



Модель MS-9310 MS-9016 MS-9016H MS-9016B MS-9006
Подогрев (П) / Вентилятор (В) нет нет П В нет
Тип установки: Внутренняя(I) / Внешняя (O) I/O I/O I/O I/O I/O
Размеры (мм) 100X110X100 140X105X400 140X105X400 140X105X400 113X160X510
Вес (г) 600 1300 1300 1300 2700

Кронштейны для видеокамер

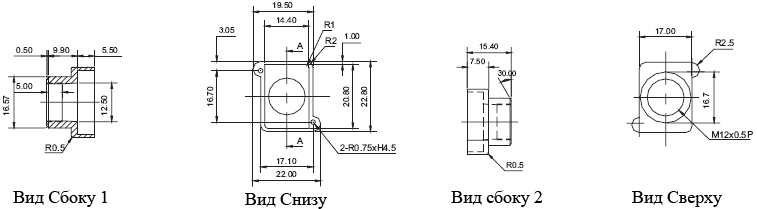

MS-9031

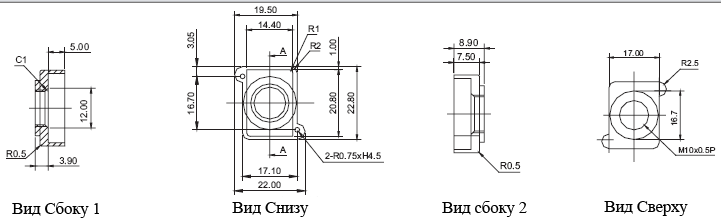

MS-9032

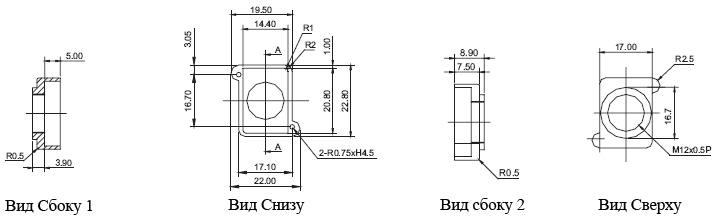

MS-9033

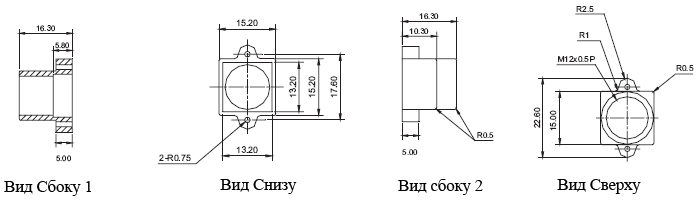

MS-9131

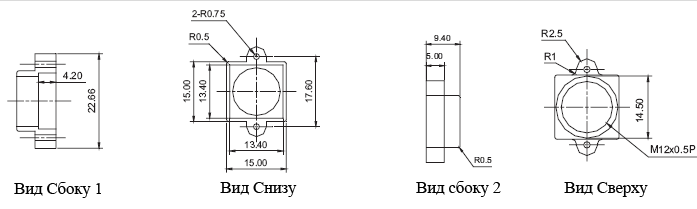

MS-9133

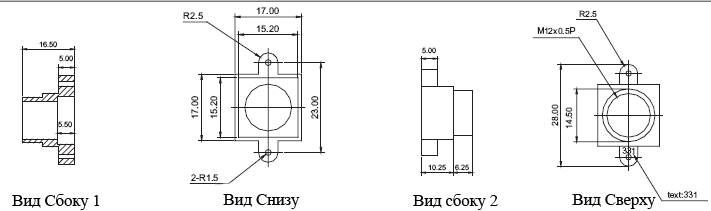

MS-9331

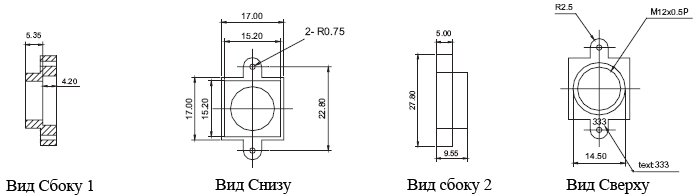

MS-9333

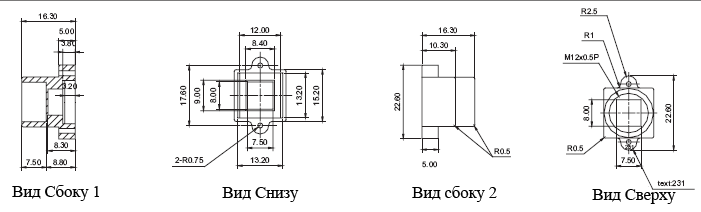

MS-9231
MS-9331A

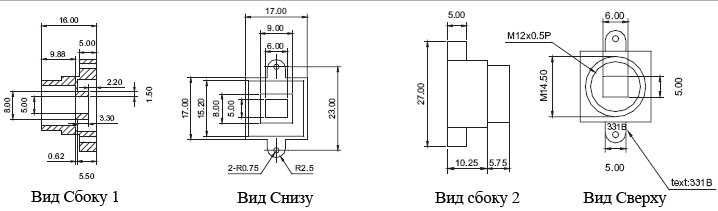

MS-9331B

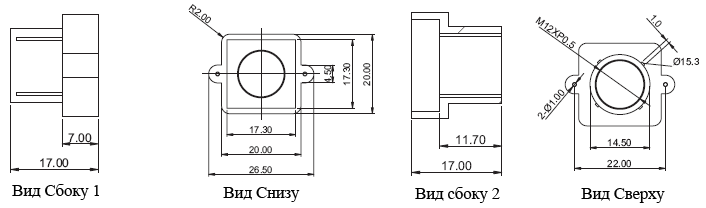

MS-9331E
