Icom IC-GM1500



Радиостанция Icom IC-GM1500


Среди широкого спектра носимых морских радиостанций, которые выпускает фирма ICOM следует особо выделить радиостанцию ICOM IC-GM1500, поскольку она выполнена в соответствии с требованиями резолюции А, 605 (15) Международной Морской Организации (IMO). Начиная с 1999 г., согласно конвенциям SOLAS, в соответствии с требованиями GMDSS все морские суда должны быть в обязательном порядке оборудованы подобными радиостанциями для аварийно-спасательных работ. Радиостанция внесена в морской регистр России.

  • диапазон рабочих температур: -30 . +65 .C;
  • выдерживает воздействие ультра-фиолетового излучения в течение 80 часов;
  • сохраняет работоспособность при погружении в соленую воду и нефтепродукты;
  • прочная конструкция корпуса гарантированно выдерживает падение с высоты 1 м на твердую поверхность;
  • аккумулятор 1200 мАч обеспечивает работу в течение 8 часов при цикле 10 : 10 : 80 (в соответствии с требованиями к средствам аварийной радиосвязи);
  • дополнительная литиевая батарея 3600 мАч обеспечивает работу радиостанции в течение 24 часов;
  • размеры ICOM IC-GM1500 меньше размеров других станций этого класса;
  • яркий оранжевый цвет корпуса соответствует международным требованиям и привлекает к себе внимание при проведении спасательных работ.




Прочие функции и особенности:

  • быстрый переход (нажатием одной кнопки) на 16 международный канал вызова и бедствия;
  • все международные (американские и канадские) симплексные и дуплексные каналы;
  • до 24 программируемых каналов (например, для программирования национальных частот);
  • одновременное слежение за 2 - 3 каналами (16-м, вызывном - программируется и рабочем);
  • несколько видов высокоскоростного сканирования;
  • большой функциональный дисплей с подсветкой;
  • функция блокировки управления;
  • индикация разряда аккумулятора;
  • высокоэффективная антенна (носимые станции);
  • простое управление



Технические характеристики ICOM IC-GM1500
Диапазон частот, МГц 156.3...156.875
Мощность передатчика, Вт 2
Количество каналов 26 морских (в т.ч. 6 пользователя и 10 приема погоды)
Количество банков памяти 1
Шаг сетки частот, кГц 25
Потребляемый ток min/max, А 0.015...1.5
Напряжение питания, В 7.2...12
Чувствительность, мкВ
(20 дБ SINAD)
0.35
Диапазон рабочих температур -20...+60 .С
Габариты, мм 165х44х61
Вес с аккумулятором, г 515 г (1200 мАч)



вверх Сравнение радиостанций >>



Icom IC-GM1600/E



Характеристики
  • Водозащитная конструкция, которая отвечает военным стандартам
  • Новая функция "быстрого удаления воды" из динамика. Предотвращает искажению звука при проникновении воды на динамік
  • Простая в использовании. Удобная клавиатура с большими
    кнопками.
    Нажимать кнопки можно даже в монтажных рукавицах
  • Большой дисплей, сделанный по последним
    технологиям, с очень четкими знаками, удобными для чтения.
    Широкий угол зрения, подсветки с тремя уровнями
    яркости, четырехуровневые настройки контрастности.
  • Яркий жидкокристаллический дисплей, приспособленный для
    считывание информации при любых погодных условиях.
  • Опциональний резервный литиевый аккумулятор высокой
    емкости.
    Емкость 9.0V/3300 мАч дает возможность непрерывной
    работы на протяжении 8 часов
  • Индикатор заряда батарей. Режим экономии питания
  • Функция самотестирования при включении питания
  • Гибкая антенна с 5МА разниманиемСтандартные аксессуари.
  • ВР-224: Ni-Cd аккумулятор
  • ВС-158: зарядное устройство
  • МВ-98 : поясной зажим
  • Шнурок для ношения на руке
Опции:

АО-109 : адаптер питания для зарядного устройства (для использования с зарядными устройствами ВС-119N/121N)?>?>



ВС-158 : настольное зарядное устройство



ВР-234 : литиевый аккумулятор (9.0V/3300мАч)*

СS-М90 : клонирующее программное обеспечение



* ВР-234 установленный как опция через транспортное законодательство для литиевых продуктов.



ВС-119N : быстрое зарядное устройство



ВС-121N : быстрое зарядное устройство



ВС-124 : адаптер переменного тока (для ВС121N)



ВС-145 : адаптер переменного тока (для ВС-119N)



ВС-147А/Е : адаптер переменного тока (для ВС-150,120/240V)



ВР-223 : аккумуляторный корпус (на 6 алкалайнових батарей АА)



ВР-224 : Nі-Cd аккумулятор (7.2V/700 мАч)



НМ-125 : водозащищенный внешний динамик/микрофон



МВ-98 : поясное крепление



МВ-86 : поясное крепление с поворотным устройством



ОРС-478 : кабель-программатор для клонирования (RS-232. ПК в радиостанцию)



ОРС-922 : интерфейсний кабель
вверх Сравнение радиостанций >>



Icom IC-M1V



Радиостанция Icom IC-M1V


ICOM IC-M1V - самая маленькая и легкая морская носимая радиостанция. Выпускается вместо ICOM IC-M1. Эта станция с мощностью 5 Вт и водозащищенным исполнением идеально подходит для швартовых или других операций как на судне, так и на расстоянии нескольких миль от него.

  • водозащищенное (работа под водой на глубине до 1м в течение 30 мин.) ударопрочное исполнение позволяет использовать радиостанцию в сложных условиях;
  • антикоррозийная конструкция;
  • удобно расположенные кнопки позволяют управлять радиостанцией одной рукой даже в перчатках ;
  • ВПЕРВЫЕ в своем классе в радиостанции используется Li-Ion аккумулятор. При мощности работы 5 Вт заряд сохраняется продолжительное время. В стандартном цикле 5:5:90 радиостанция работает от 12 до 14 часов - это почти в 2 раза дольше, чем при работе с Ni-Cd. Срок службы аккумулятора более чем в 3 раза длиннее, чем у обычного Ni-Cd;
  • простая зарядка: не надо первоначальной полной разрядки, как это принято при работе с Ni-Cd аккумуляторами;
  • удобное зарядное устройство: можно заряжать в машине, поставить на стол или повесить на стену;
  • водозащищенная тангента соединяется со радиостанцией через герметичный разъем, который находится сверху ICOM IC-M1V. Это позволяет больше не опасаться работать, когда кругом вода!
  • различные виды скоростного сканирования, автоматический запуск сканирования;
  • большой подсвечиваемый дисплей позволяет легко читать номера каналов и другую знакосимвольную информацию;




Прочие функции и особенности:

  • быстрый переход (нажатием одной кнопки) на 16 международный канал вызова и бедствия;
  • все международные (американские и канадские) симплексные и дуплексные каналы;
  • до 24 программируемых каналов (например, для программирования национальных частот);
  • одновременное слежение за 2 - 3 каналами (16-м, вызывном - программируется и рабочим);
  • несколько видов высокоскоростного сканирования;
  • большой функциональный дисплей с подсветкой;
  • функция блокировки управления;
  • индикация разряда аккумулятора;
  • высокоэффективная антенна (носимые станции);

простое управление.

Технические характеристики ICOM IC-M1V
Диапазон частот, МГц Tx: 156.025...157.725
Rx: 156.025...163.275
Мощность передатчика, Вт 5
Используемые каналы все морские интернациональные, США, Канады, 10 каналов погоды
Напряжение питания, В 7.4
Чувствительность, мкВ
(12 дБ SINAD)
0.35
Диапазон рабочих температур -20...+60 .С
Габариты, мм 53х129х30
Вес с аккумулятором, г 280



вверх Сравнение радиостанций >>



Icom IC-M2A



Радиостанция Icom IC-M2A

Большой экран, прочный корпус и все это защищено от воды!

IC-M2A выполнена в водозащищенном исполнении (работа под водой на глубине до 1м в течение 30 мин.), соответствует требованиям стандарта JIS, пункта 7;

герметичная конструкция гарантирует надежную и долгую работу станции во влажных условиях;

большой (35 х 24 мм) ЖК дисплей с подсветкой позволяет легко читать всю информацию. S-метр показывает силу принимаемого сигнала;

вращающаяся поясная клипса МВ-87 в стандартной комплектации. Недавно разработанная вращающаяся поясная клипса МВ-87 предотвращает случайное отсоединение радиостанции от пояса. Для извлечения радиостанции просто поворачивайте ее на 180 градусов и вынимайте;

новое крепление аккумулятора, который вставляется внутрь станции, что повышает герметичность станции;

удобно расположенные и хорошо разделенные кнопки, четкая маркировка обеспечивают легкое управление и доступ к часто используемым функциям;

выходная мощность 5 Вт. Штатный Ni-Cd аккумулятор ВР-224 обеспечивает выходную мощность 5 Вт в течение 8 часов стандартного рабочего цикла (5:5:90). Для экономии потребления энергии аккумулятора выходная мощность может быть установлена 3 или 1 Вт;

настольное зарядное устройство в штатной комплектации. Настольное зарядное устройство ВС-150 в виде стакана, который имеет установочные отверстия для надежного крепления. Стакан также имеет специальный зажим, позволяющий фиксировать аккумулятор.


Прочие функции и особенности:

  • быстрый переход (нажатием одной кнопки) на 16 международный канал вызова и бедствия, 9 канал или запрограммированный канал вызова;
  • 4-х шаговый индикатор заряда аккумулятора;
  • все международные (в том числе американские и канадские) симплексные и дуплексные каналы, 10 каналов погоды;
  • программирование с компьютера не предусмотрено;
  • несколько видов высокоскоростного сканирования;
  • автоматическое сканирование погодных каналов и функция погодной тревоги;




Проспект на английском языке PDF (82,9КБ) Icom IC-M2A

Проспект на английском языке PDF (82,9КБ) Icom IC-M2A M21 NPI

Технические характеристики ICOM IC-M2А
Диапазон частот, МГц Tx: 156.025...157.425
Rx: 156.050...163.275
Мощность передатчика, Вт 5 / 3 / 1
Используемые каналы все морские интернациональные, США, Канады, 10 каналов погоды
Напряжение питания, В 7.2
Чувствительность, мкВ
(12 дБ SINAD)
0.25
Диапазон рабочих температур -20...+60 .С
Габариты, мм 61х135х41
Вес с аккумулятором, г 360



вверх Сравнение радиостанций >>

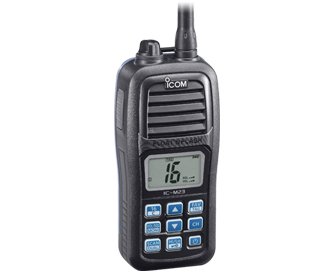

Icom IC-M23/24



Радиостанция Icom IC-M23/24


Компания ICOM выпустила новую носимую морскую радиостанцию ICOM IC-M23/24.
Дальнейшее развитие технологии и более глубокая унификация позволили создать модель, которая не имеет аналогов по цене, при этом сохранив высокую функциональность, надежность и качество.

Модель выполнена по стандарту влагозащиты IPX7 (погружение на глубину 1 метр до 30 минут) и обладает такой же особенностью, что и Icom IC-M34, а именно положительной плавучестью (не тонет в воде).

Данная станция обладает особенностью при попадании в воду Icom IC-M24 включает светодиод для облегчения поиска прибора в темное время суток.

Функция AquaQuake автоматически очистит динамик от воды за счет воспроизведения низкочастотных звуков. Радиостанция предназначена для оперативной связи в пределах судна и с ближайшим окружением.

  • водозащищенное, антикоррозийное, ударопрочное исполнение позволяет использовать радиостанцию в самых экстремальных условиях;
  • удобно расположенные кнопки позволяют управлять радиостанцией одной рукой даже в перчатках;
  • выходная мощность передатчика, два уровня 1 Вт / 5 Вт;
  • поддержка всех международных, американских и канадских морских каналов;
  • различные виды сканирования, погодные каналы, автоматическое и приоритетное сканирование, сканирование по списку;
  • большой подсвечиваемый дисплей позволяет легко читать номера каналов и другую знакосимвольную информацию;
  • подсвечиваемые кнопки без проблем позволяют работать даже ночью.
  • быстрый переход (нажатием одной кнопки) на 16 международный канал вызова и бедствия;
  • все международные морские каналы;
  • одновременное слежение за 2 - 3 каналами;
  • функция блокировки управления;
  • аккумулятор Li-Ion, 1500 мАч, 3,7 В
  • индикация разряда аккумулятора;
  • мощный динамик - 600 мВт.


  • Технические характеристики ICOM IC-M23/24
    Диапазон частот, МГц Tx: 156.025...157.425
    Rx: 156.050...163.275
    Мощность передатчика, Вт 1/5
    Используемые каналы все морские интернациональные, США, Канады, 10 каналов погоды
    Напряжение питания, В 3,7
    Чувствительность, мкВ
    (12 дБ SINAD)
    0.25
    Диапазон рабочих температур -20...+60 .С
    Габариты, мм 58,5х128х44,5
    Вес, г 260

    вверх Сравнение радиостанций >>


    Icom IC-M87/88


    Компания ICOM Inc. представила новую ультракоротковолновую морскую малогабаритную радиостанцию IC-M88. Созданная для широкого применения на море (береговая охрана, коммерческий лов, швартовочные работы и т. д.), IC-M88 полностью удовлетворяет требованиям, предъявляемым как к морским радиостанциям, так и к сухопутной подвижной связи. Она унаследовала лучшие качества предыдущих моделей морских радиостанций ICOM. Обладая прочной конструкцией, превосходной водонепроницаемостью, IC-M88 хорошо зарекомендовала себя при работе на море и суше. Водонепроницаемый корпус IC-M88 отвечает требованиям стандарта JIS, пункт 7 (радиостанция может выдержать в течение 30 минут пребывание в воде на глубине 1 метра). Соответствует военному стандарту MIL-STD810 (C, D, E, F) на ударо-, вибропрочность и пыле-, влаго-, солезащищенность. Шесть четко видимых кнопок с внутренней подсветкой, большой подсвечиваемый ЖК-дисплей и регулятор громкости на передней панели максимально упрощают работу с радиостанцией. Литиево-ионный аккумулятор ВР-227 (1700 мАч) входит в комплект IC-M88, обеспечивает повышенное время работы радиостанции до 15 часов в пропорции 5:5:90 (передача-прием-ожидание). Дополнительно поставляется батарейный отсек ВР-226 (на 5 батареек типа АА), который можно использовать в критической ситуации. Водонепроницаемый микрофон-динамик НМ-138 позволяет легко работать, когда радиостанция закреплена на поясе. Конструкция НМ-138 отвечает требованиям стандарта JIS. Выходная мощность 5 Вт (для экономии разряда аккумулятора возможно установить выходную мощность 3 Вт или 1 Вт). Взрывобезопасная версия. Предназначена для работы на танкерах, нефтеналивных терминалах, хранилищах ГСМ и т. п. В этой версии радиостанция комплектуется встроенным маскиратором речи (32 кода, совместим с UT-112).
    • водозащищенное, антикоррозийное, ударопрочное исполнение позволяет использовать радиостанцию в самых экстремальных условиях;
    • удобно расположенные кнопки позволяют управлять радиостанцией одной рукой даже в перчатках;
    • выходная мощность передатчика, два уровня 1 Вт / 3 Вт / 5 Вт;
    • поддержка всех международных, американских и канадских морских каналов;
    • различные виды сканирования, погодные каналы, автоматическое и приоритетное сканирование, сканирование по списку;
    • большой подсвечиваемый дисплей позволяет легко читать номера каналов и другую знакосимвольную информацию;
    • подсвечиваемые кнопки без проблем позволяют работать даже ночью.
    • быстрый переход (нажатием одной кнопки) на 16 международный канал вызова и бедствия;
    • все международные морские каналы;
    • одновременное слежение за 2 - 3 каналами;
    • функция блокировки управления;
    • аккумулятор Li-Ion, 1700 мАч, 7,2 В
    • индикация разряда аккумулятора;
    • мощный динамик - 350 мВт.


    Радиостанция Icom IC-M87/88
    Технические характеристики ICOM IC-M87/88
    Диапазон частот, МГц Tx: 156.025...157.425
    Rx: 156.050...163.275
    Tx/Rx: 146–174
    Мощность передатчика, Вт 1/3/5
    Используемые каналы все морские интернациональные, США, Канады, 10 каналов погоды, 22 сухопутных канала в диапазоне 146–174 МГц
    Напряжение питания, В 7,2
    Чувствительность, мкВ
    (12 дБ SINAD)
    0.25
    Диапазон рабочих температур -20...+60 .С
    Габариты, мм 62х97х39
    Вес, г 280



Проспект на английском языке PDF (315Кб) Icom IC-M88вверхСравнение радиостанций >>вверхСравнение радиостанций >>

Приемники и передатчики УВЧ-диапазона корпорации Atmel

Беспроводная связь становится необходимостью для современных встраиваемых приложений, например, для связи с датчиком, к которому невозможно протянуть провода. В настоящее время существует множество различных решений для организации беспроводной связи, например, стандарты 802.11b или Bluetooth для высокоскоростного обмена данными. Для систем, не требующих такой сложности и высоких скоростей, используются другие решения. Особенности низкоскоростных приемников и передатчиков корпорации Atmel Corp. для высокочастотного диапазона расматриваются в данной статье.

Приемники и передатчики

Корпорация Atmel предлагает ряд приемников и передатчиков, работающих в паре на частотах 300–928 МГц. Большую часть этой продукции составляют устройства бывшей компании Temic (в названии первая буква «T»). Все приемники и передатчики Atmel используют узкополосную передачу на одном канале, позволяющую снизить влияние паразитных сигналов. Благодаря узкополосному фильтру промежуточной частоты (ПЧ) с крутым срезом и высокостабильному генератору удается достигнуть избирательности 60 дБ по соседнему каналу. Эти приемники и передатчики применяются в приложениях с низкой скоростью передачи данных (до 32 кбод), таких, как измерение температуры, давления, в датчиках движения, телеметрии, разнообразных счетчиках, бесконтактных ключах, системах сигнализации и безопасности, радиомодемах и т. д. Дальность связи — до 100 м. Используются: передача сигнала с амплитудным и частотным манипулированием, с манчестерским и двухфазным кодированием сигнала, ШИМ-протоколы.

Передатчики

Передатчики работают на частотах 300–928 МГц с различной выходной мощностью, со встроенным или внешним микроконтроллером (МК) (см. табл. 1).

Таблица 1. Передатчики фирмы Atmel

НаименованиеВстроенный МКЧастота передачи, МГцТок потребления/
sleep
Скорость передачи данных, кбодНапря-жение питания, ВВыходная мощность, дБмКорпусТемпера-турный диапазон, °C
U2741B300–45010 мА/350 нА202,2–5,53SSO16–20...+70,
–40...+85
U2745B-310–44010 мА/2 мкА202–43SSO16–40...+85
T5750-868–9288,5 мА/350 нА322–45,5SO8–40...+85
T5753-310–3309 мА/350 нА322–48TSSOP8L–40...+85/+125
T5754-429–4399 мА/350 нА322–47,5TSSOP8L–40...+85/+125
AT86RF401AVR 8-разрядн.,
2K Flash,
128 байт EEPROM,
128 байт SRAM, ISP
264–45623 мА/100 нА102–56TSSOP20–40…+85
ATAx862-3MARC 4-разрядн.
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
310–3309,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-4MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
429–4399,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-8MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
868–9289,5 мА/1 мкА322–410SSO24–40…+125

В качестве внешнего МК фирма Atmel предлагает использовать, например, 4-разрядные МК серии MARC, имеющие низкий ток потребления. В передатчик AT86RF401 встроен 8-разрядный МК AVR. Анонсирована также новая серия передатчиков ATAх862 на базе 4-разрядного МК T44C862 семейства MARC.

Передатчик T5750

Для частот 868–870 МГц и 902–928 МГц Atmel предлагает передатчик T5750, работающий в паре с приемниками T5760/61 (рис. 1). Передатчик и приемники содержат генератор, управляемый напряжением (ГУН), и предварительный делитель частоты.

Благодаря узкой полосе частот приемник имеет высокую чувствительность и хорошее соотношение сигнал-шум.

В передатчик T5750 входят блок фазовой автоподстройки частоты (ФАПЧ), усилитель мощности и кварцевый генератор. В режиме передачи ток потребления составляет 8,5 мА. При отсутствии передачи подачей на выводы ENABLE (вход разрешения) и PA_ENABLE (вход разрешения усилителя мощности PA) (см. рис. 2) сигнала низкого уровня осуществляется переключение микросхемы в режим sleep, ток потребления при этом снижается до 0,35 мкА. Таким образом, литиевый элемент, обычно служащий источником питания в автономных системах, может служить много лет и позволяет использовать такие передатчики, например, в шинах автомобилей для мониторинга давления.

Передатчик имеет тактовый выход для синхронизации работы внешнего микроконтроллера, который используется для кодирования сигналов. T5750 поддерживает амплитудное и частотное манипулирование, имеет одиночный вывод с открытым коллектором для подключения внешней петлевой или l/4 антенны.

Амплитудная и частотная манипуляции

Если на вывод ENABLE передатчика подан высокий уровень, выводы PLL (ФАПЧ) и CLK активизируются. Сигнал тактирования с вывода CLK подается на МК. Подачей соответствующего сигнала на вывод PA_ENABLE осуществляется включение и выключение усилителя мощности PA, то есть реализуется амплитудная манипуляция (АМн) на частоте f1 или манипуляции включение-выключение (OOK, On-Off-Keying) (рис. 3). Для стабилизации кварцевому генератору и ФАПЧ требуется обычно около 1 мс после подачи сигнала высокого уровня на вывод ENABLE, поэтому вывод PA_ENABLE следует удерживать на низком уровне более 1 мс после подачи сигнала ENABLE.

T5750 содержит полностью интегрированную ФАПЧ, из внешних компонентов необходим только внешний резонатор 13,567187 МГц для передачи данных на частоте 868,3 МГц, или 14,296875 МГц — для частоты 915 МГц (см. рис. 3). Конденсатор С3 — разделительный конденсатор по питанию. Постоянное напряжение на выход с открытым коллектором подается через дроссель L1.

Для АМн конденсатор С2 не требуется, для частотной манипуляции (ЧМн) требуются оба конденсатора С1 и С2. После стабилизации кварцевого генератора и ФАПЧ на вывод PA_ENABLE подается высокий уровень для включения усилителя мощности PA (рис. 4).

Передатчик готов для частотной манипуляции. Изменение частоты достигается подключением и отключением конденсатора С2 параллельно нагрузочному конденсатору С1 путем подачи на управляющий вывод МК низкого уровня или переключением его в высокоимпедансное состояние, изменяя таким образом частоту на выходе антенны с f1 на f2 и обратно.

Для уменьшения энергопотребления после окончания передачи на вывод PA_ENABLE должен быть подан сигнал низкого уровня.

Сигнал CLK отключается после подачи на вывод ENABLE сигнала низкого уровня.

Усилитель мощности имеет выход с открытым коллектором, обеспечивающий импульсный ток, практически не зависящий от импеданса нагрузки. Таким образом, уровень выходной мощности определяется импедансом подключаемой нагрузки, и для получения максимальной выходной мощности (5,5 дБм) импеданс антенны должен быть согласован с выводом передатчика.

Для приложений с небольшой дальностью связи рекомендуется использовать печатную петлевую антенну. Основное требование, которому должны соответствовать такие антенны, — это способность возбуждать сильные токи для создания электромагнитного поля.

Выходная мощность антенны определяется значением ее сопротивления излучения: Rrad = 31 кОм (A/l2)2, где А — внутренняя площадь петлевой антенны, l — длина волны передаваемого сигнала. Мощность излучения антенны Prad = Rrad х ILoop2.

Расстояние передачи зависит также от корпуса передатчика, ориентации антенны, конфигурации пространства, в котором происходит передача (открытое, замкнутое), а также типа антенны (печатная, проводная). Например, при выходной мощности передатчика около 3 дБм (U2741B) печатной антенне на плате передатчика и проводной антенне на плате приемника передача может осуществляться в открытом пространстве до 100 м. В других условиях может быть удобнее использовать T5743 или T5754, имеющих большую выходную мощность 8,0 и 7,5 дБм, соответственно.

Передатчик AT86RF401

AT86RF401 представляет собой интеллектуальный миниатюрный передатчик с высокой степенью интеграции на базе 8-разрядного RISC-микроконтроллера AVR. Для организации законченной радиосистемы с манипуляцией включение-выключение (OOK) необходим только кварцевый резонатор, литиевый элемент, три конденсатора, дроссель и петлевая антенна (рис. 5).

AT86RF401 может быть переключен в режим sleep, ток потребления в этом режиме составляет 0,5 мкА.

AT86RF401 имеет программируемый регистр детектора снижения напряжения батареи.

При поступлении сигнала на любую линию ввода-вывода микросхема переходит в режим передачи, при этом происходит активизация цепи генератора синхросигналов для микроконтроллера AVR. Несущая радиосигнала синтезируется с помощью ГУН. Оптимальная настройка ГУН поддерживается с помощью допусков на элементы схемы через использование программно управляемой матрицы на переключаемых конденсаторах.

Внутрисхемно программируемые энергонезависимая память программ (2 кбайт), выполненная по технологии Flash, и память данных (128 байт), выполненная по технологии EEPROM, позволяют осуществлять разработку за короткое время. Имеется также внутреннее статическое ОЗУ объемом 128 байт (SRAM).

Как и во всех микроконтроллерах AVR, короткая команда выполняется за один машинный цикл, который составляет один период тактовой частоты 1,25 МГц. Система команд насчитывает 114 различных инструкций. Для реализации функций передатчика и некоторых дополнительных функций встроенный МК AT86RF401 имеет отличные от стандартных AVR регистры ввода-вывода (таблица 2).

Таблица 2. Регистры ввода-вывода AT86RF401

Адрес (Hex)Наименование регистраФункции
$3FSREGStatus Register
$3ESPHStack Pointer High Register (program to 0.00)
$3DSPLStack Pointer Low Register
$35BL_CONFIGBattery Low Configuration Register
$34B_DETButton Detect Register
$33AVR_CONFIGAVR Configuration Register
$32IO_DATINI/O DATA IN Register
$31IO_DATOUTI/O DATA OUT Register
$30IO_ENABI/O Enable Register
$22WDTCRWatchdog Timer Control Register
$21BTCRBit Timer Control Register
$20BTCNTBit Timer Count Register
$1EDEEARData EEPROM Address Register
$1DDEEDRData EEPROM Data Register
$1CDEECRData EEPROM Control Register
$17LOCKDET2Lock Detector Configuration Register 2
$16VCOTUNEVCO Tuning Register
$14PWR_ATTENPower Attenuation Control Register
$12TX_CNTLTransmitter Control Register
$10LOCKDET1Lock Detector Configuration Register 1

Встроенный таймер микроконтроллера AVR с работой по прерываниям упрощает применение ШИМ или манчестерского кодирования для модуляции несущей. Радиосигнал передается на настроенную петлевую антенну, которая может быть реализована медным проводником на печатной плате.

Усилитель мощности генерирует дифференциальный сигнал, который передается с выхода ФАПЧ на внешнюю антенну. Выходная мощность передатчика может изменяться программно в пределах 36 дБ с шагом 1 дБ путем конфигурирования усилителя мощности.

Генератор с подкачкой (номинальное значение 1,2 В) обеспечивает работу в широком диапазоне питающих напряжений.

В устройстве имеются встроенные аппаратные функции brown-out protection и контроля уровня напряжения батареи. Цепь brown-out protection определяет, когда напряжение питания опускается ниже минимального значения, обеспечивающего нормальную работу (обычно 1,8 В). При значении напряжения питания ниже указанного происходит аппаратный сброс микроконтроллера. Пороговое напряжение, при котором индицируется разряд батареи, задается программно.

Источником прерывания в AT86RF401 могут быть события «регистр данных пуст» и «передача данных окончена». Таймер также поддерживает режим, при котором вместо прерывания используется опрос, позволяющий получить большую скорость передачи.

Этот таймер также может быть использован для декодирования сигнала, полученного внешним приемником.

AT86RF401 имеет несколько источников сброса: Power-on Reset — по включению питания, внешний сброс, сброс от сторожевого таймера, Brown-out Reset — при снижении напряжения батареи ниже установленного, Button Reset (программный сброс).

Передатчики ATAxR862

Новые передатчики ATAxR862 на базе МК T44C892 семейства MARC4 (рис. 6) подходят для применения как на стороне приемника, так и на стороне передатчика (для декодирования данных). ATAx862 содержит ROM, RAM, 16 линий ввода-вывода, два 8-разрядных многофункциональных таймера-счетчика с функцией модуляции и демодуляции, супервизор напряжения питания, сторожевой таймер и сложный генератор тактовых импульсов с внешним выводом (встроенный RC-генератор, кварцевый генератор 32 кГц и 4 МГц).

Программное ПЗУ выполняется по технологии EEPROM (ATAM862 — Flash-версия) или по маске (ATAR862 — ROM-версия). Кроме микропроцессорного и радиочастотного блока, передатчик ATAx862 имеет дополнительный блок последовательной памяти данных емкостью 512 бит, выполненной по технологии EEPROM.

Плата передатчика T5750

Фирма Atmel выпускает отдельно плату передатчика T5750 V1.1 на базе передатчика T5750 и 4-разрядного МК T48C893N семейства MARC (рис. 7), предназначенную для частотной и амплитудной манипуляций.

Плата питается от одного литиевого элемента 3 В (например, CR2032). Ток потребления покоя составляет менее 1 мкА, ток потребления при передаче данных — около 8,5 мА. Плата может работать на частотах 868,3 МГц и 915 МГц, переход с одной частоты на другую осуществляется сменой резонатора и конденсаторов С5, С6, С7 цепи согласования импеданса печатной антенны.

По умолчанию, плата настроена на частотную манипуляцию со скоростью передачи данных 1 кбод. Для ЧМн девиация частоты составляет около 30 кГц. На плате имеется программный адаптер JP1, через который реализуется внутрисхемное программирование памяти EEPROM микроконтроллера T48C893N. Для разработки программного обеспечения может использоваться стартовый набор разработчика TMEB893 для МК MARC4.

Приемники

Приемники фирмы Atmel поддерживают скорость приема данных в режиме АМн до 10 кбод и в режиме ЧМн до 3,2 кбод, различаются частотой приема данных и шириной полосы промежуточной частоты (ПЧ) (таблица 3).

Таблица 3. Приемники фирмы Atmel

НаименованиеЧастота передачи, МГцПолоса ПЧ, кГцНапряжение питания, ВТок потребления, мАКорпусТемпературный диапазон, °C
U3741BM300–450300/6004,5–5,57SO20–40...+105
U3742BM300–4506004,5–5,57SO20–40...+105
U3745BM310–4406004,5–5,57SO20–40...+85
T5743N300–4506004,5–5,57,5SO20–40...+105
T5760868–8709504,5–5,57,4SO20–40...+105
T5761902–9286004,5–5,57,4SO20–40...+105
T5744300–4506004,5–5,57,1SSO20, SO20–40...+105

Приемники поддерживают протоколы ЧМн, АМн, ШИМ, манчестерское и двухфазное кодирование. Чувствительность приемников в среднем составляет –110, –114 дБм (в режиме АМн, низкая скорость передачи данных) и –106 дБм (для ЧМн). Приемники имеют электростатическую защиту 4 кВ (кроме T5760/61 — 2 кВ) согласно MIL-STD-883. Принцип построения приемников одинаков, рассмотрим его на примере U3741BM.

U3741BM предназначен для работы на частотах 300–450 МГц, в технической документации Atmel приводятся параметры микросхемы и ее «обвязка» только для двух частот: 315 МГц (стандартный диапазон в США) и 433,92 МГц (стандартный диапазон для Европы). Переход с одной частоты на другую осуществляется с помощью смены нескольких внешних компонентов (резонатора и конденсаторов).

Входной каскад РЧ-приемника U3741BM представляет собой супергетеродин с промежуточной частотой 1 МГц и состоит из малошумящего усилителя, гетеродина, смесителя с подавлением зеркального канала до 30 дБ и усилителя РЧ (рис. 8). Сигнал с входного каскада РЧ фильтруется интегрированным фильтром ПЧ 4-го порядка, поступает на RSSI-усилитель, демодулятор и затем на фильтр данных (ФВЧ 1-го порядка и ФНЧ 1-го порядка). Далее сигнал передается в схему обработки данных.

Для повышения избирательности приемника до 40 дБ используют внешний ПАВ-фильтр. Для идентификации и фильтрации «шумов» в приемнике U3741BM может использоваться функция индикации уровня принимаемого сигнала RSSI (Receive Signal Strength Indication), позволяющая игнорировать фронты, которые случаются при отсутствии сильного радиосигнала. Недостатком использования RSSI является изменение условий приема (снижение чувствительности).

Для снижения энергопотребления используется специальный режим опроса — polling. В этом режиме приемник находится попеременно в трех состояниях. В режиме sleep цепь обработки сигнала отключена на время Tsleep, и микросхема потребляет низкий ток. Во время запуска Tstartup цепь обработки сигнала запускается.

Следующий режим — проверка количества битов в соответствии с установленным временным окном (bitcheck). Если полезный сигнал не обнаружен за время Tbitcheck, приемник переходит опять в режим sleep. То есть приемник включается на короткие промежутки времени и проверяет присутствие полезного сигнала на входе. Если сигнал обнаружен, приемник переходит в активный режим и передает данные во внешний МК. Приемник конфигурируется с помощью двух регистров разрядностью 12 бит, определяющих скорость передачи данных, интервалы и параметры различных режимов (Tsleep, Tstartup, Tbitcheck и т. д.).

U3741BM доступен с двумя различными полосами ПЧ. U3741BM-M2 — версия с шириной ПЧ 300 кГц — хорошо подходит для систем с АМн, где используется передатчик с ФАПЧ U2741B. U3741BM-M3 имеет полосу ПЧ 600 кГц. Этот вариант может быть использован совместно с U2741B в режимах ЧМн и АМн.

Использование U3741BM в режиме АМн дает более высокую точность частоты несущей.

Отладочные комплекты

Корпорация Atmel предлагает отладочные комплекты для разработки приемников и передатчиков, позволяющих осуществить разработку беспроводной системы до создания собственной платы. В отладочный комплект входит базовая плата с МК, плата приемника, плата передатчика и программное обеспечение (рис. 9). Отдельно могут поставляться платы приемника или передатчика. Для каждой пары «приемник — передатчик» предлагается свой отладочный комплект (таблица 4).

Таблица 4. Отладочные комплекты приемников и передатчиков

;
Отладочный комплектПриемникПередатчикЧастота, МГцШирина полосы пропускания, кГцПримечание
TMEBx741AU2741U3741433300
TMEBx741BU2741U3741433600
TMEBx741CU2741U3741315300
TMEBx741DU2741U3741315600
TMEBx745AU2745U3745433600
TMEBx745BU2745U3745315600
TMEB57x0T5750T5760868600
TMEB57x1T5750T5761915600
 T5753 315 планируется к выпуску в 2003 г.
 T5754 433 планируется к выпуску в 2003 г.
TMEB5744S3 T5744315600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N3 T5744315600плата приемника
TMEB5744S4 T5744433600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N4 T5744433600плата приемника
AT86RF401U-EK1AT86RF401U 315 плата передатчика
AT86RF401E-EK1AT86RF401E 433 плата передатчика
ATAK4015744UAT86RF401UT5744315
ATAK4015744EAT86RF401ET5744433
AT86RF211-DK433107AT86RF211AT86RF211433
AT86RF211-DK868107AT86RF211AT86RF211868
AT86RF211-DK915107AT86RF211AT86RF211915

Отладочный комплект TMEB57x0

Рассмотрим некоторые отладочные комплекты, приведенные в таблице 4. Отладочный комплект TMEB57x0 предназначен для ознакомления с приемником T5760 и передатчиком T5750, работающими на частоте 868 МГц. Он состоит из базовой платы на основе 4-разрядного микроконтроллера семейства MARC4, платы приемника и платы передатчика (рис. 10). Приемник и передатчик программируются через внешний компьютер под управлением программного обеспечения передатчика или приемника соответственно, поставляемого вместе с отладочным комплектом.

Программное обеспечение передатчика позволяет устанавливать скорость передачи данных, тип модуляции, тестовое слово и т. д.

После записи программного кода в передатчик плата передатчика работает независимо и может быть снята с базовой платы. Программное обеспечение приемника имеет средства оценки передачи данных (гистограммы, временные таблицы). Приемник работает только совместно с базовой платой. Соответствующие светодиоды индицируют включение питания, правильность тестового слова, соответствие телеграммы установленному временному окну.

Отладочный комплект ATAK4015744

Отладочный комплект ATAK4015744 включает в себя платы приемника T5744 и передатчика AT86RF401, образцы AT86RF401 и T5744, необходимые программные средства для разработки двунаправленной передачи данных. Программное обеспечение позволяет передавать передатчику уникальный 8-битовый код, соответствующий одной из четырех кнопок платы передатчика. Он содержит идентификационный код кнопки и данные о состоянии батарейного элемента. Приемник T5744 демодулирует радиосигнал в цифровую форму и передает его для обработки в AT86RF401.

После обработки сигнала двоичное представление кода нажатой клавиши и статус батарейного элемента отображаются с помощью трех светодиодов. В наборе используется манипуляция включение-выключение (OOK) для модуляции несущей и ШИМ для кодирования цифровой информации.

Плата передатчика имеет в своем составе AT86RF401, кнопки, держатель батареи, печатную антенну, разъем, дискретные компоненты. Внутрисхемное программирование (ISP) возможно через интерфейс SPI с помощью 6-полосного ленточного кабеля, подсоединяемого к COM-порту PC. Плата приемника имеет в своем составе две микросхемы T5744 и AT86RF401, держатель батарейного элемента, печатную антенну, разъем, дискретные компоненты. Сохранена возможность реализации функции RSSI приемника T5744, которая не используется в отладочном комплекте.

Три светодиода подсоединены к AT86RF401 и зажигаются при получении соответствующим образом промодулированного сигнала.

T5744 имеет вывод для антенны с одним вхо-дом. Плата приемника содержит средства для согласования цепи с печатной антенной на плате или простой штыревой антенной l/4. Печатная антенна не согласована с импедансом 50 Ом цепи, она предназначена для демонстрации работы только на коротких расстояниях. Согласовать импеданс (и получить большее расстояние связи) возможно отсоединением печатной антенны и подключением антенны l/4.

В наборе применено ШИМ-кодирование 1/3:2/3, которое может быть изменено программно. 1/3:2/3 означает, что «1» представляется первой 1/3 периода, содержащей радиосигнал, а последние 2/3 периода не содержат сигнала. Для «0», наоборот, первые 2/3 не содержат сигнала, а последняя 1/3 содержит. Сообщение состоит из 2 байт: преамбулы (0xFFFE) и байта данных (старшая половина байта содержит статус батареи, а младшая — идентификационный номер кнопки).

Байт данных повторяется 3 раза. Идентификационные номера кнопок кодируются следующим образом: кнопка 0 — 0001, кнопка 1— 0011, кнопка 2 — 0111, кнопка 3 — 1111. Такие идентификационные номера позволяют однозначно идентифицировать каждую кнопку и при сдвиге одного бита ошибки идентификации не возникает. Бит-таймер выполняет функцию манипуляции передатчика, обеспечивая синхронность модуляции усилителем мощности.

Приемник находится во включенном состоянии постоянно, поэтому он может реагировать на шум. Микроконтроллерная часть AT86RF401 должна проверять каждый фронт с помощью бит-таймера для определения полезного сигнала. При использовании ШИМ-кодирования бит может быть определен как «1» или «0» путем измерения интервала от переднего до заднего фронта (рис. 12).

Приемопередатчик

Отдельно в ряду радиочастотной продукции Atmel стоит приемопередатчик AT86RF211 (таблица 5), предназначенный для работы с внешним МК AVR. Это недорогое решение для беспроводных применений (телеметрия, датчики) для скоростей до 64 кбит/с и полудуплексной передачи. Расстояние передачи составляет до 30 метров в закрытом помещении и до 300 метров в открытом пространстве.

Таблица 5. Приемопередатчик фирмы Atmel

НаименованиеЧастота передачи, МГцСкорость передачи данныхВыходная мощность, дБмТок потребленияНапряжение питания, ВКорпусТемпературный диапазон, °C
AT86RF211915/868/43364 кбит/с10/12/14 0,5 мкА–35 мА2,4–3,75TQFP48–40…+85

Для работы на частотах 433, 868 и 915 МГц используется один приемопередатчик, выбор частоты осуществляется подключением различных внешних элементов. Имеется функция цифровой подстройки частоты несущей с шагом 200 кГц. Из блок-схемы AT86RF211 (рис. 13) видно, что из внешних компонентов необходим только кварцевый резонатор, керамический фильтр, антенно-согласующие компоненты и фильтрующие компоненты питания.

Все необходимые радиочастотные блоки интегрированы в AT86RF211, что позволяет упростить разработку платы приемопередатчика и позволяет сократить затраты на производство соответствующих компонентов. Конструкция AT86RF211 позволяет избежать типичных проблем, возникающих при моделировании устройств беспроводной связи, например, изменения частоты при электростатическом воздействии от рук пользователя или помещении устройства в корпус.

Структура приемника супергетеродинная, двойного преобразования. AT86RF211 включает в себя переключатель режимов прием/передача (Rx/Tx) со временем переключения менее 200 мкс. Имеются также цифровая функция RSSI и функция контроля значения напряжения батарейного элемента.

AT86RF211 содержит встроенный синтезатор, ФАПЧ, ГУН, имеет 8 цифровых уровней выходной мощности. Он поддерживает ЧМн, манчестерское кодирование сигнала не требуется.

Приемопередатчик может работать в нормальном режиме приема-передачи, в независимом режиме «wakeup» и режиме энергосбережения «power down».

В нормальном режиме микросхема конфигурируется через МК, устанавливаются частота и режим (прием или передача). Далее микросхема действует как конвейер: данные, поступающие на вывод DATAMSG, немедленно передаются в эфир (Tx), либо сигнал, поступающий с антенны, демодулируется и передается побитно в МК по тому же выводу DATAMSG (Rx). Данные в кристалле не хранятся и не обрабатываются.

В режиме «wakeup» кристалл устанавливается в специальный режим передачи, называемый sleep. Кристалл периодически запускается по сигналу от внутреннего таймера (отдельная функция, не зависящая от МК, находящегося в режиме power-down) и ожидает данные в виде специального сообщения, формат которого определяется предварительно. При получении правильного сообщения данные сохраняются в AT86RF211 (до 32 бит), и на выводе WAKEUP генерируется сигнал прерывания. В противном случае процедура продолжается.

AT86RF211 имеет несложный интерфейс подключения к МК, при котором его можно рассматривать как внешний периферийный узел МК. Обмен данными между AVR МК и РЧ-модулем AT86RF211 осуществляется через 3 регистра ввода-вывода общего назначения МК, которые используются для чтения и записи данных в 16 внутренних регистров AT86RF211. 8 регистров AT86RF211 используются для конфигурирования нормального режима обмена данными, 4 регистра для режима «wake-up», 4 регистра для реализации специальных функций, определяемых конечным приложением. Размеры регистров варьируются от 32 бит до 1 бита регистра RESET. Наиболее часто используемые биты расположены в старших разрядах регистров. Режимы чтения и записи позволяют осуществлять доступ к отдельным битам регистра.

Сигналы SLE, SCK и SDATA МК формируют последовательный цифровой интерфейс для управления работой приемопередатчика и могут быть назначены на любые выводы общего назначения AVR. Сигнал SLE (enable/chip select) и SCK (clock) работают на выход, сигнал SDATA является двунаправленным.

Сигнал DATAMSG используется для организации полудуплексной передачи между МК и РЧ модулем (рис. 14).

При организации асинхронного интерфейса UART оба вывода RхD и TхD МК соединяются с двунаправленным вводом-выводом DATAMSG AT86RF211. Так как осуществляется полудуплексная передача, при отсутствии передачи данных вывод TхD должен находиться в высокоимпедансном состоянии.

Вывод DATACLK используется для синхронной передачи и поэтому при использовании UART не задействован.

Для организации синхронной передачи данных между AVR и AT86RF211 необходимо использовать либо интерфейс «bit banging», либо узел SPI.

Интерфейс SPI используется для высокоскоростного обмена данными. Вывод DATACLK AT86RF211 подсоединяется к выводу SCK порта SPI МК (рис. 15). При приеме данных порт SPI работает в режиме slave. Вывод SCK работает в режиме входа и управляется выводом DATACLK AT86RF211. Вывод MOSI порта SPI подсоединяется к выводу DATAMSG AT86RF211. Так как обмен данных происходит в полудуплексном режиме, вывод MISO остается свободным. Вывод SS/ следует подсоединить к «земле». В режиме передачи вывод SCK порта SPI остается в неподключенном состоянии, чтобы избежать конфликта с выводом DATACLK AT86RF211.

При такой организации обмена данными между AT86RF211 и МК следует учитывать скорость передачи по интерфейсу SPI, зависящую от тактовой частоты МК и предделителя.

Если тактовая частота МК велика, может оказаться, что скорость SPI окажется слишком большой для AT86RF211 в режиме передачи, и AT86RF211 не будет успевать передавать данные в эфир. Скорость порта SPI в режиме приема будет всегда совместима с AT86RF211.

Для получения требуемой скорости передачи данных, не накладывающей ограничения на выбор МК по скорости, возможно использование комбинации аппаратной реализации порта SPI для режима приема, имеющего жесткие требования по синхронизации, и аппаратно управляемых вводов-выводов приемопередатчика от таймера (bit banging) для режима передачи.

Также удобно использовать режим аппаратно управляемых вводов-выводов, если МК не имеет периферийных узлов портов UART или SPI. Для реализации такого обмена вывод DATAMSG подсоединяется к любому выводу МК, вывод DATACLK к любому выводу, выполняющему функцию запроса прерывания из внешнего источника. Функция восстановления синхросигнала после сброса обеспечивает появление фронта тактового сигнала в середине получаемого бита данных, по которому инициализируется прерывание.

Для всех вариантов последовательного подключения выводы SDATA, SCK и SLE AT86RF211 подключаются к вводам-выводам общего назначения МК. Если используется экономичный режим питания (standby), вывод WAKEUP должен быть подсоединен к выводу МК с функцией запроса прерывания из внешнего источника.

Отладочный комплект AT86RF211

Отладочный комплект AT86RF211-DKххх107 (рис. 16) предназначен для быстрой и простой разработки системы на базе AT86RF211 и AVR МК 8-бит AT90LS8535. Отладочный комплект содержит два одинаковых модуля. Каждый модуль состоит из базовой платы, имеющей в своем составе AVR МК, ЖКИ, кнопку, переключатель, датчик освещенности и несколько светодиодов, а также дочерней платы РЧ-модуля, состоящей из AT86RF211, соответствующей обвязки и гибкой штыревой антенны, которая может быть отсоединена для подключения тестового оборудования. МК AT90LS8535 поставляется с запрограммированной демо-версией, которая передает между двумя модулями данные об освещенности, полученные с помощью интегрированного АЦП МК. Исходные коды для этой и других программ на языке С поставляются вместе с комплектом.

Отладочный комплект следует заказывать на конкретную частоту: 915 МГц, 868 МГц или 433 МГц. Базовая плата одинакова для всех комплектов, отличаются только дочерние платы РЧ-модуля.

На РЧ-модуле отладочного комплекта имеется ПАВ-фильтр, фильтр первой ПЧ 10,7 МГц и фильтр второй ПЧ 455 кГц. Конструкция модуля обеспечивает узкополосную передачу, высокую избирательность и большую дальность связи. Из-за полосы фильтра второй ПЧ 455 кГц скорость передачи данных ограничена 20 кбит/с.

Для применений, требующих скорости данных более 64 кбит/с и, соответственно, более широкой полосы, следует заменить на плате фильтр второй ПЧ на конденсатор. Отладочный комплект сопровождается необходимой документацией для разработки различных встроенных приложений.

Отдельно поставляются дочерние платы РЧ-модулей для дальней связи со штыревой антенной (рис. 17) и для небольшой дальности связи с печатной антенной (рис. 18).

Дочерние платы совместимы с отладочным комплектом. Gerber-файлы, список компонентов и принципиальные схемы поставляются вместе с дочерними платами.
