Официальный дистрибьютор  Barrett Communications (Австралия) в Украине ТОВ “КОНЦЕРН АЛЕКС”

Представляем Вашему вниманию оборудование австралийской фирмы Barrett Communications Pty. Ltd., известной во всем мире как производитель надежного радиооборудования КВ и УКВ диапазона, армейского и гражданского назначения.
    Отличительной чертой продукции Barrett является законченность системных решений на основе своих радиостанций. В настоящее время реализованы автоматические системы дистанционного управления трансивером, выхода по КВ-каналу в телефонную сеть, передачи данных, факсимильных сообщений, электронной почты, подключения к сети Интернет, передачи графического изображения, текстов, файлов и т.п.

Barret communications

Опции

PRC-2080 Тактическая УКВ радиосистема

HF Tactical antennas

2063 КВ-УКВ шлюз

HF Tactical power options

PRC-2090 Тактическая КВ радиосистема

HF Tactical general options

PRC-2064 Тактический голосовой шлюз

VHF Tactical antenna options



VHF Tactical power options



VHF Tactical general options

Цены и наличие товара Вы можете уточнить здесь

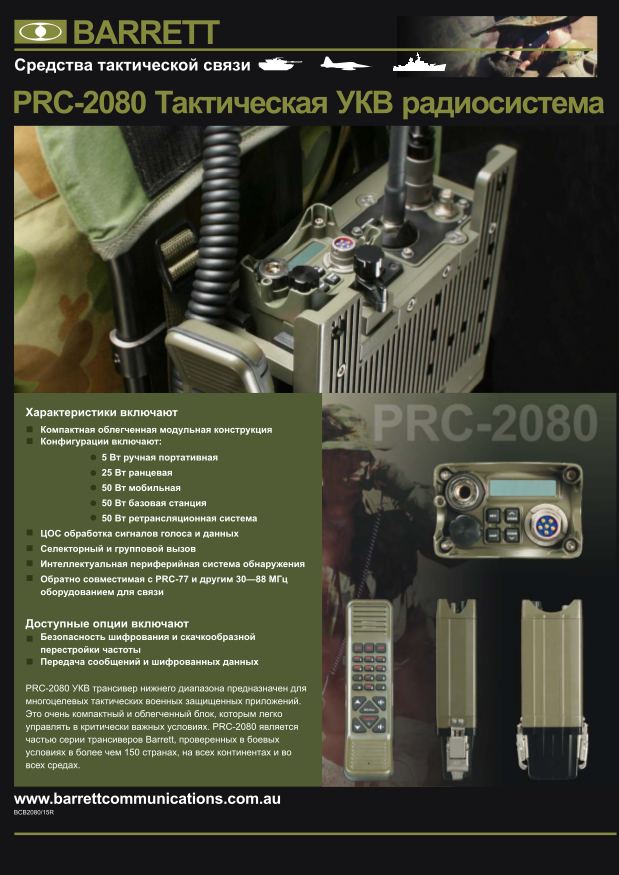

prc-2080 BARRETT PRC-2080 Тактическая УКВ радиосистема

prc-2080

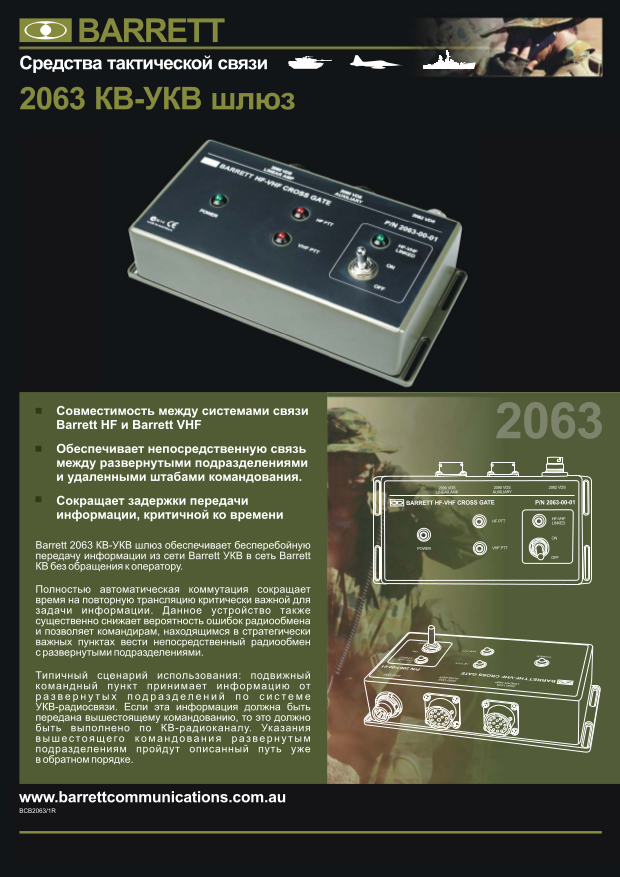

2063 kv-ukv BARRETT 2063 КВ-УКВ шлюз

2063 kv-ukv

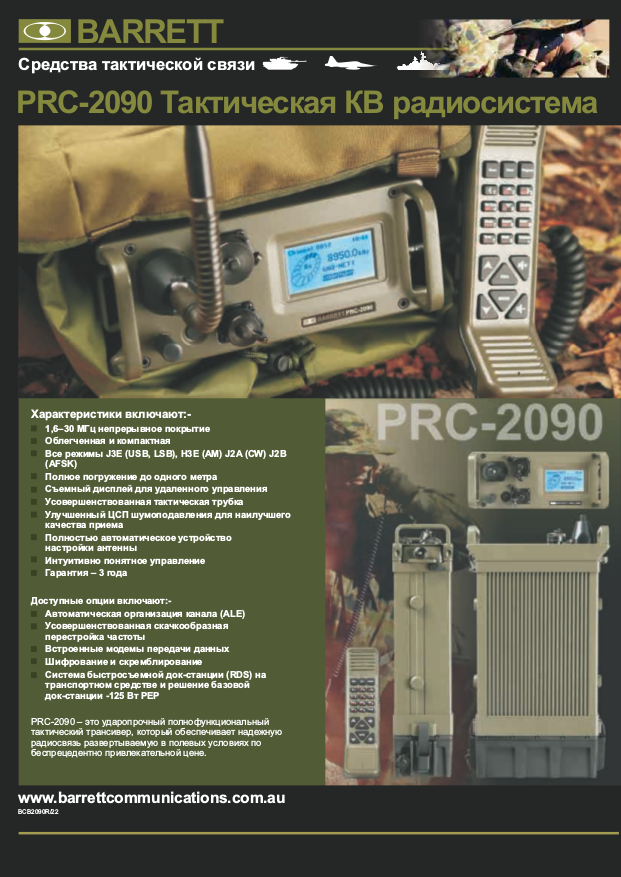

prc-2090BARRETT PRC-2090 Тактическая КВ радиосистема

prc-2090

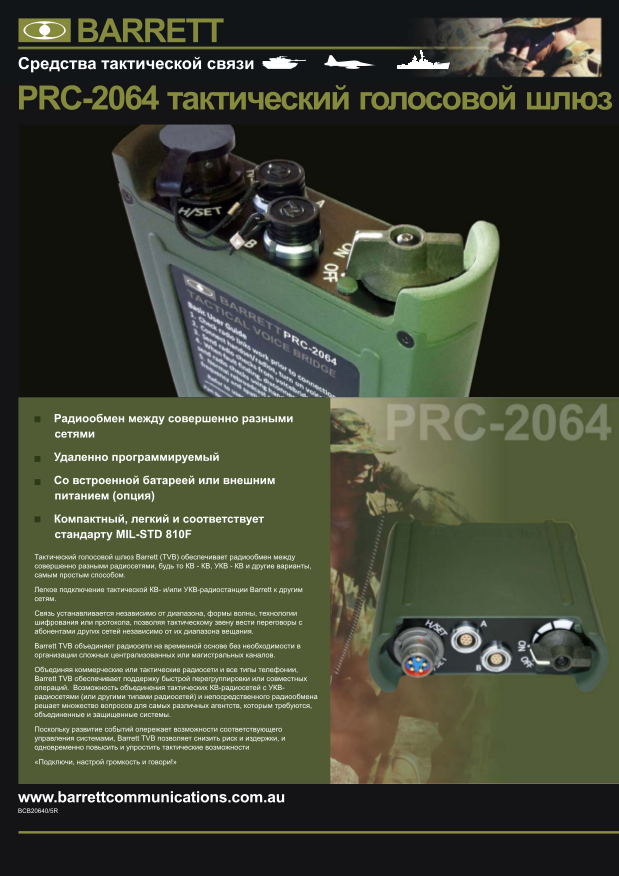

prc-2064BARRETT PRC-2064 Тактический голосовой шлюз

prc-2064



hfantennasHF Tactical antennas

Rapid deployment wire dipole antenna - 125 W
Operates from 2 to 30 MHz - 125 W PEP max. Frequency markers attached to Kevlar radiators.
Includes:-
- Lanyards wound on reusable spools with throw and securing weights
- 10 metres of RG-58AU coaxial cable, with waterproof BNC and UHF coaxial connectors
- Carry bag - colour black
wire dipole antenna 125W 2090-02-01
Rapid deployment broadband dipole antenna - 125 W
Operates from 2 to 30 MHz without adjustment - 125 W PEP max. Can be deployed as full length broadband dipole or in compact form. Manufactured with Kevlar radiators and UV resistant Dacron cords.
Includes:-
- Radiators and loads wound on reusable spools
- Lanyards wound on reusable spools with throw and securing weights
- 10 metres of RG-58AU coaxial cable, with waterproof BNC and UHF coaxial connectors
- Carry bag - colour black
Rapid deployment broadband dipole antenna
Rapid deployment mast
Portable 5m mast kit for tactical broadbands and dipoles - rapid deployment.
Includes:-
- 7 piece mast
- Guys on winders, earth pegs, guy pegs and hammer
- Carry bag - colour black
Rapid deploy mas
Tape whip - 1.5 metre
For manpack operation in receive mode (for transmission from 5 to 30 MHz but at limited efficiency). Tape whip 1.5 metre
Long wire throw out antenna
For manpack operation with an adaptor to suit the whip stud on PRC-2090.
Includes:-
- Winding hub, antenna wire and throw weight
- Carry bag - colour black
Long-wire-throw-out-antenna
Collapsible whip 3 metres
For manpack operation with gooseneck - colour black.  Collapsible whip 3m
Counterpoise earth kit - multi-wire
Recommended to increase the efficiency of the PRC-2090 operating with whip antennas below 3 MHz when in dry soil or desert areas where normal earth connections are difficult to achieve.
Includes:-
- Winding hub, wire earth radials and weights
- Carry bag - colour black
Counterpoise-earth-kit
Counterpoise earth kit - single wire
Recommended to increase the efficiency of the PRC-2090 operating with whip antennas below 3 MHz. Includes:-
- Winding hub, wire earth radial and peg
- Carry bag - colour black
counter-poise-single-wire
Whip adaptor to suit 2090
Complete whip adaptor to fit 2090 manpack.
Barrett 2019 MIL-SPEC Automatic tuning HF mobile antenna - NATO green
Features:-
- Frequency range 2 to 30 MHz
- Fast tuning - typically less than 2 seconds
- Extremely robust technical plastic alloy radome
- Two piece MIL-SPEC whip and spring - Immersible to 1 metre for 1 hour
- Meets MIL-STD 810G Clause 516.5 for shock, Clause 501.4, 503.4 for temperature Clause 514.5 for vibration, Clause 510.4 for dust

Includes:-
- Barrett 2019 antenna
- Interface cable 6 m - integral coaxial/control with connectors to suit 2090 vehicle docking station
- Fibreglass split whip top section and bottom section
- Tapered spring - black
- Installation sheet
2019 Antenna
Stainless steel whip
Single section stainless steel whip for the Barrett 2019 automatic tuning mobile antenna for NVIS operation.
                                                                                                              Stainless steel whip
NVIS whips extension to suit Barrett 2019 automatic tuning mobile antenna
Two whip sections complete with tie down harness to extend the whip on the Barrett 2019 automatic tuning mobile antenna for NVIS operation. The usable frequencies for NVIS communications are between 2 MHz and 15 MHz  NVIS whip
Internal fit GPS receiver for 2019 antenna
GPS receiver fitted inside the 2019 antenna, interfaces to the 2050 transceiver via the RF control cable supplied with 2019 antennas.  internalfit
Adaptor plate to mount 2019 antenna
Mount plate for mounting 2019 antenna on existing vehicle mounts with NATO 6 or 3 hole or USA 4 hole patterns.  Adapter Plate
2018 Mobile magnetic loop HF antenna
Ideal for NVIS propagation or applications requiring constant coverage for distances of 0-1000km, the loop antenna provides significantly more gain than conventional whip antenna systems.
Features:-
- Frequency range 3.9 to 12.5 MHz - Fast tuning - typically less than 2 seconds
- Meets MIL-STD 810G Clause 516.5 for shock, Clause 501.4, 503.4 for temperature Clause 514.5 for vibration, Clause 510.4 for dust
- Packed size 2000 mm x 1300 mm x 200 mm
Includes:-
- Interface cable - integral coaxial/control and connectors
- Operation and installation manual
loop antenna
Rapid deployment broadband dipole antenna - 125 W
Operates from 2 to 30 MHz without adjustment - 125 W PEP max. Can be deployed as full length broadband dipole or in compact form. Manufactured with Kevlar radiators and UV resistant Dacron cords.
Includes:-
- Radiators and loads wound on reusable spools
- Lanyards wound on reusable spools with throw and securing weights
- 20 metres of RG-58AU coaxial cable, waterproof C32-21 UHF type connector coaxial
- Carry bag - colour black
Rapid deploy broadband dipole antenna 125W
Rapid deployment wire dipole antenna - 125 W PEP
Operates from 2 to 30 MHz with frequency lables to indicate tuned length. Manufactured with Kevlar radiators and UV resistant Dacron cords.
Includes:-
- Lanyards wound on reusable spools with throw and securing weights
- 20 metres of RG-58AU coaxial cable, waterproof C32-21 UHF type connector coaxial
- Carry bag - colour black
Rapid deploy wire dipole antenna 125W
912 multi-wire broadband dipole (2 to 30 MHz) - 150 W PEP stainless steel
Includes:-
- 30 metres of RG-58AU coaxial cable with waterproof C32-21 type UHF coaxial connectors.

Note:- Masts supplied separately.

912 Multi-wire
10 metre lightweight, air transportable aluminium mast - nylon guys
Suitable for rapid deployment of Barrett 912 broadband antennas or Barrett 915 series wire dipole. With Nylon guys and ground mounting. Packed length 2 metres, suitable for air-freight.
Includes:-
- Offset bracket and pulleys
- Nylon guys, guy anchor pegs, pulleys and halyard
- Installation instructions
10 metre lightweight, air transportable aluminium mast - nylon guys
10 metre lightweight, air transportable aluminium mast - stainless steel guys
Suitable for rapid deployment of Barrett 912 125 W broadband antennas or Barrett 915 series wire dipoles. With Stainless Steel guys and ground mounting. Packed length 2 metres, suitable for air-freight.
Includes:-
- Offset bracket and pulleys
- Stainless steel guys, guy anchor pegs, pulleys and halyard
- Installation instructions
10 metre lightweight, air transportable aluminium mast  - stainless steel guys

HFpower HF Tactical power options
Universal AC/DC adaptor
Universal AC/DC power adaptor - for charging and operating the manpack transceiver when either mains power between 100 to 254 VAC or DC power between 11 to18 VDC is available.
Includes:-
- AC power cords to suit most world power outlets
- DC power lead that has clips and adaptors to plug into either a vehicle cigarette outlet,
vehicle power outlet or 12 V battery
Adaptor
Rapid deployment solar panel - colour British desert camouflage
Solar power supply pack - for charging and operating the manpack transceiver.
Includes:-
- Compact lightweight tactical foldout solar panel 24 VDC @ 1.2 Amps normal
- Folds to 37 cm x 22 cm x 4 cm package, British desert camouflage colour, with lead and plug to suit manpack
solar panel
Rapid deployment solar panel - colour British woodlands camouflage
Solar power supply pack - for charging and operating the manpack transceiver .
Includes:-
- Compact lightweight tactical foldout solar panel 24 VDC @ 1.2 Amps normal
- Folds to 37 cm x 22 cm x 4 cm package, British woodlands camouflage colour, with lead and plug to suit manpack
Solar panel
Battery pack 10 Ah
Battery cartridge suitable for PRC-2090 manpack.
- 16.8 V 10 Ah Lithium Ion - colour matt black
Battery
Rapid deployment hand crank generator
Hand crank generator - for charging and operating the manpack transceiver.
Includes:-
- Compact hand crank generator with fold out operator's seat. 24 VDC @ 3 Amps peak with lead and plug to suit PRC-2090, PRC-2080 and PRC 2081
Hand crank generator
24 V to 12 V converter module suit vehicle docking station
Provides for 24 V operation of the PRC-2090 when deployed in the vehicle docking station. The module attaches to fixture points on the top rear of the vehicle docking station.
Includes:-
- Power cable and MIL-STD connectors to connect between the converter module and the docking station
- Power cable and MIL-STD connector for 24 VDC input
Converter
AC Power supply module
AC mains power supply module 96-256 VAC universal input with connections for optional back up battery.
Includes:-
- Battery backup cable and connector
- AC supply cable set to suit all international supplies
- Power cable and MIL-STD connectors to connect between the converter module and the docking station
- Power cable and MIL-STD connector for 24 VDC input



Power supply

HFgeneral HF Tactical general options
GPS receiver / antenna module
12 channel GPS receiver plugs directly into the PRC-2090 front panel to provide global position for tracking applications.

Note:- If frequency hopping option P/N 2090-01-01 is fitted, the ESU provides position information for tracking applications.

ESU GPS
ESU / GPS extender cable 8 metres
Enables the ESU / GPS receiver antenna to be mounted up to 8 metres from the PRC-2090. Used when the PRC-2090 is deployed at a temporary base station or in a vehicle docking station allowing the ESU / GPS to be mounted or placed outside the enclosure or vehicle. With interface enclosure to suit GPS receiver/antenna module P/N 2090-01-22.  GPS
MIL Handset - lightweight tactical
Tactical handset with waterproof Gore-tex® membranes, speaker, microphone, Press-To-Talk (PTT) button and backlit control keypad for use with advanced software features such as Selcall, Groupcall, key entry and front panel programming.  Handset
Display / handset extender cable 1.5 metre
Cable that connects the web worn display and handset when removed from the PRC-2090 in a manpack configuration. Display 1.5 m cable
CW key - lightweight tactical - with leg strap
Lightweight brass CW key with leg strap and MIL-STD 6 pin connector.  CW key
Display / handset extender interface
Enables the display and handset to be extended up to 30 metres from the Transceiver. The 1.5 metre standard display / handset extender cable is used when the display is carried on front webbing and the 15 metre extender cable is used for remote operation. 2090 Display handset extender
Display / handset extender cable 15 metres
Enables the display and handset to be extended 15 metres from the PRC-2090, used when PRC-2090 is deployed in temporary operations centre when it is desirable to have the PRC-2090 located outside the operations centre near its antennas. Up to two cables can be daisy chained to achieve 30 metre separation between the PRC-2090 and the operator with the display and handset.  Display cable
Headphones
Black lightweight tactical with MIL-STD 15 pin connector. Headphones
Waterproof speaker / microphone
Speaker / microphone for 2090 manpack with MIL-STD 15 pin connector.  waterproof speake
Framed backpack for manpack - colour British desert camouflage
The full pack provides for the PRC-2090 and various accessories including wire antennas and spare battery packs. A pouch is provided to hold the PRC-2090's removable display and handset. The side packs can be detached from pack to make the pack more compact.  Backpack desert camouflage
Framed backpack for manpack - colour British woodland camouflage
The full pack provides for the PRC-2090 and various accessories including wire antennas and spare battery packs. A pouch is provided to hold the PRC-2090's removable display and handset. The side packs can be detached from pack to make the pack more compact. Backpack British woodland
Mass matched vibration mounting platform
Attaches to PRC-2090 vehicle docking station to provide vibration isolation for the PRC-2090 when mounted in heavy or tracked vehicles.  vibration mounting platform
Removable display vehicle mounting bracket
Allows the user to mount the display unit separate from the transceiver. removable display
Rugged external mount speaker
External mount speaker for the PRC-2090 manpack transceiver when used in temporary field camps.

Note:- Cable part number 2090-01-20 is required to connect the speaker to the PRC-2090.

External mount speaker
Speaker mounting bracket
Speaker bracket for mounting the rugged external speaker to the vehicle docking station. PRC2090 speaker bracket
Cable speaker to PRC-2090 transceiver
Cable to connect the rugged external mount speaker to the PRC-2090 manpack.  cabel speaker to prc-2090
Handset mounting bracket
Bracket to mount handset to the vehicle docking station.  2090 Microphone Bracket
Vehicle docking station
Increases the output (125 W PEP) of the PRC-2090 tactical transceiver when docked.
Includes 6 m DC power cable with connector, advance tactical handset and speaker mounting brackets.



2090vehicle docking station
Barrett 977 vehicle tracking system for 1-10 mobiles
Includes:-
- 977 vehicle tracking software on CD
- 977 vehicle tracking operators manual
CD
Barrett 977 vehicle tracking system for 1- 25 mobiles
Includes:-
- 977 vehicle tracking software on CD
- 977 vehicle tracking operators manual
CD
Barrett 977 vehicle tracking system for 1- 50 mobiles
Includes:-
- 977 vehicle tracking software on CD
- 977 vehicle tracking operators manual
CD
Barrett 977 vehicle tracking system for 1- 100 mobiles
Includes:-
- 977 vehicle tracking software on CD
- 977 vehicle tracking operators manual
CD
Halyard and pulley kit suit 912 broadband antennas
Includes:-
- 2 off galvanised pulleys
- 100 m of standard nylon halyard
dacron braided halyard
NVIS Kit for 912
To suit BC91200 multi-wire broadband dipole antenna Includes:-
- Stainless steel vertical feeder
- All fixing hardware
- Installation manual
NVIS Kit
Offset bracket and pulley
To facilitate mounting of 912 broadbands or 915 wire dipoles in an inverted "V" configuration on either 902 winch-up towers or 902 telescopic masts. Pulley to suit 4 mm halyard. offset bracket and pulley
Tactical installation kit
Includes:-
- Large selection of screws to accommodate most installations
- Cable ties
- Rubber amalgamation tape
- Power cable lugs
- Manual circuit breaker
- Braided earth lead with lugs
- 6m DC power cable and connector
installation kit
Side plates - one unit
Side plates for mounting one external unit i.e. AC power supply or modem. side plates 1 unit

vhfantennas VHF Tactical antenna options
Collapsible whip 3 metres
Collapsible 3 m whip and adaptor - colour black.  Collapsible whip
Tape whip antenna
1.1 m flexible whip antenna supplied with gooseneck. Suited for use in jungle or forestry areas.  Tape whip antenna with gooseneck
Tactical rapid deploy antenna with 10 m RG-58 coaxial cable and connectors
Field deployable broadband 30 - 88 MHz antenna complete with 10 m RG-58 coaxial cable and BNC connectors.  Tactical rapid deploy 30-88 MHz antenna
Military VHF 30-88 MHz whip antenna
Military VHF whip antenna. Military grade rugged aluminium anodized. Connected with spring loaded steel bayonet fixing. Deployed length 2.7 m.

Note: requires part number 2082-02-02 Military VHF antenna base
Note: includes 5m Coax cable 2082-00-07

Mil HF Vehicle whip
Military VHF antenna base
Military VHF heavy duty antenna base with spring. NATO and US mounting hole pattern.  Military HF Antenna base
30 to 108 MHz elevated wideband VHF antenna
Rugged broadband antenna designed for high performance in the VHF frequency range 30 - 108 MHz. Used for tactical applications using a portable mast or, for base-station mounting on towers or other fixed platforms. 4.8 m height, with 3.2 m width, wind rating of 170 Kph and is NATO green.  VHF Base Antenna
30 to 108 MHz centre-fed ground independent whip with stand-off bracket to suit composite masts
Frequency range 30 - 108 MHz, connector 'N' female with 20 m of RG-213 coaxial cable and "N" type connectors power input 100 Watt, gain -6 dBi - +2 dBi , length 3 m, environmentally designed to comply with MIL-STD 810G.  VHF Centre fed whipVHF Centre fed whip
Rapid deploy composite mast - 9.4 metres
Retracted height1.8 m, Weight 7.4 kg (complete), deployment time 10 mins typical Colour Olive Green Mast

VHFpower VHF Tactical power options
Dual battery controller
Intelligent dual battery charge controller to be used with AC or DC inputs from 10-30 V. Charges 2 x 2.4 Ah nickel metal hydride rechargeable batteries individually or simultaneously. Supplied with 110-250 AC In and 24 24 V DC Out mains adaptor. Dual battery controller
DC Power cable
DC Power Cable for dual battery controller with clips and adaptors to plug into either a vehicle cigarette outlet, vehicle power outlet or 12 V battery.  DC Cable
2.4 Ah NiMH battery pack
2.4 Ah Nickel Metal Hydride rechargeable battery - colour matt black battery
10 Ah, 16.8 V Lithium Ion (LiON) battery pack
Battery cartridge for PRC-2081 brigade radio.
- 16.8 V 10 Ah Lithium Ion
- colour black
10Ah-16.8 V battery
Universal AC/DC adaptor
Universal AC/DC power adaptor for charging and operating the 25 W brigade radio when either mains power between 100 and 254 VAC or DC power between 11 and18 VDC is available.
Includes:-
- AC power cords to suit most world power outlets
- DC power lead that has clips and adaptors to plug into either a vehicle cigarette outlet, vehicle
power outlet or 12 V battery
Universal AC-DC adaptor
Rapid deployment solar panel - colour British desert camouflage
Solar power supply pack for charging and operating the manpack transceiver. Includes:-
- Compact lightweight tactical foldout solar panel 24 VDC @ 1.2 Amps normal
- Folds to 37 cm x 22 cm x 4 cm package, British desert camouflage colour,
with lead and plug to suit PRC-2090 and PRC-2081.
Solar panel
Rapid deployment solar panel - colour British woodlands camouflage
Solar power supply pack for charging and operating the manpack transceiver.
Includes:-
- Compact lightweight tactical foldout solar panel 24 VDC @ 1.2 Amps normal
- Folds to 37 cm x 22 cm x 4 cm package, British woodlands camouflage colour,
with lead and plug to suit PRC-2090 and PRC-2081.
Solar panel
Rapid deployment hand crank generator
Hand crank generator for charging and operating the manpack transceiver.
Includes:-
- Compact hand crank generator with fold out operators seat. 24 VDC @ 3 Amps peak with lead and plug to suit PRC-2090 and PRC 2081
Hand-Crank-Generator
AC Power supply module - 13.8 VDC
AC mains power supply module 96-256 VAC universal input and 13.8V output at 20A. With connections for optional back up battery. Includes:-
- 2090-06-01 AC power supply
- DC power cable to suit PRC-2084 50 W VHF base station
- Side plate and bracket to attach to underside of the PRC-2084 50 W VHF base station
- Battery backup cable and connector
- AC supply cable set to suit and international supplies
- 2090 mains power supply operational manual
AC Power Supply
Dual AC power supply module - 13.8 VDC
Dual AC power supply module with 110-240 VAC universal input, that mounts in the rear section of the re-broadcast unit rack system. Supplies 13.8 VDC to each transceiver in the re-broadcast unit and has a no-break battery float charging system for optional backup batteries.
Includes:-
- Battery backup cable and connector
- AC supply cable set to suit all international supplies
- DC power cables x 2
Dual AC power supply
Dual AC power supply module - 24 VDC
Dual AC power supply module with 110-240 VAC universal input, that mounts in the rear section of the re-broadcast unit rack system. Supplies 24 VDC to each transceiver in the re-broadcast unit and has a no-break battery float charging system for optional backup batteries.
Includes:-
- Battery backup cable and connector
- AC supply cable set to suit all international supplies
- DC power cables x 2
Dual AC power supply

VHFgeneral VHF Tactical general options
Tactical handset with keypad
Tactical handset with waterproof Gore-tex® membranes and MIL-SPEC connector, speaker, microphone,
Press-To-Talk (PTT) button and backlit control keypad for use with advanced software features such as Selcall, Groupcall, key entry and front panel programming.
tactical handset
Tactical handset
Tactical handset with MIL-SPEC connector, speaker, microphone and Press-To-Talk (PTT) button. For use when functions available to the operator are to be limited.  tactical handset
Lightweight tactical headset (under helmet)
2Lightweight Tactical Headset, suited to under helmet mounting, with MIL-SPEC connector, speaker, microphone on a gooseneck and clip on Press-To-Talk (PTT) button.  Lightweight Headset
Interconnecting control cable 2.0m between 50 W VHF amplifier and vehicle docking station
Required when 50 W VHF amplifier is mounted remotely from the Vehicle Docking Station.
Coax cable 2.0m BNC to BNC vehicle docking station to 50 W VHF amplifier
Required when 50 W VHF amplifier is mounted remotely from the Vehicle Docking Station.
PRC-2080 Technical manual - on CD
Detailed manual with schematics, circuit theory, fault diagnostics and maintenance procedure.
Canvas backpack
Canvas Backpack to suit the PRC-2080 VHF Tactical Handheld Package or VHF 5 W Tactical Transceiver with standard battery. The lightweight backpack design is suited to back mounting the transceiver (transceiver not included), mounting either a short or long antenna and is olive green in colour.  Canvas Backpack
Framed backpack
Framed back pack to suit PRC-2081.  Framed backpack
Rugged external mount speaker
External mount speaker for the PRC-2082 50 W VHF transceiver when used in a mobile, as a base or within
a rebroadcast system. Includes mounting bracket

Note:- Cable part number 2080-10-31 is required to connect the speaker.

External mount speaker
VHF Speaker mounting bracket
Speaker bracket for mounting the rugged external speaker to the vehicle docking station.  speaker bracket
Cable speaker to PRC-2082 transceiver
Cable to connect the rugged external mount speaker to the PRC-2082 50 W VHF amplifier when used in
a mobile, as a base or within a rebroadcast system.
cabel speaker to prc-2090 transceiver
VHF Handset mounting bracket
Bracket to mount handset to the PRC-2082 50 W VHF transceiver when used in a mobile, as a base or within
a rebroadcast system.
2080 Microphone Bracket
Vehicle docking station for docking of PRC-2080 transceiver
Vehicle docking station to connect PRC-2080 VHF transceiver to Vehicle/Base amplifier or direct to external VHF antenna. Provides DC supply, Audio/RS-232 and RF connections.

Note:- illustrated here with PRC-2080 docked - not supplied with unit.

Vehical docking station
50 W VHF Amplifier
30 - 88 MHz, provides 50 W power output. For PRC-2080 docked in vehicle docking station.
Includes Aux Mic/Data Input connector.
50W VHF Amplifier
Anti-vibration mount
For mounting a Vehicle Docking Station into an armoured or other shock-heavy vehicle.

Note: includes transition plate.

anti-vibration mount
Transportation casing
High impact polyester transportation casing.  Transpotation casing
Плагины Joomla
От радиорелейных линий - к спутниковой связи
Радиорелейная связь - это особый вид радиосвязи на ультракоротких волнах с многократной ретрансляцией сигнала.

Спутниковая связь - это особый вид радиосвязи с одновременной ретрансляцией сигнала через спутник в разных направлениях.

НИИР - это особый научно-исследовательский институт, в стенах которого родилась первая отечественная радиорелейная аппаратура, из стен которого вышло много ученых, известных не только на родине, но и во всем мире, много талантливых организаторов и руководителей отрасли, много академиков и лауреатов Государственных премий.

Можно сказать, что история развития радиорелейной и спутниковой связи в России неразрывна с историей и судьбой НИИР.

Еще в 1932-1934 гг. в СССР была создана приемно-передающая аппаратура, работавшая на метровых волнах, и на ее базе построены опытные линии связи Москва - Кашира и Москва - Ногинск. Первое отечественное оборудование "Краб", разработанное в НИИР и изготовленное в его экспериментальных мастерских для решения конкретной задачи - создания линии связи через Каспийское море между Красноводском и Баку в 1953-1954 гг., также работало в метровом диапазоне, а вот аппаратура "Стрела-П", изготовленная в 1954 г. на Опытном заводе НИИР и предназначенная для связи между Москвой и подмосковным г. Фрязино, работала уже начастотах 1600...2000 МГц.

Эти линии обеспечивали 12 телефонных каналов с возможностью их вторичного уплотнения. Но назвать их радиорелейными в полном смысле этого слова было нельзя, так как связь между двумя пунктами осуществлялась без ретрансляции.

Поначалу наиболее целесообразным для радиорелейных линий (РРЛ) считалось применение импульсной модуляции, хорошо освоенной в радиолокации, с временным уплотнением. И казалось, что при тогдашнем уровне технологии это сулит большие преимущества. Однако целый цикл теоретических исследований и экспериментальных проработок, проведенных в том числе и в институте, подтвердил складывавшееся в ту пору мнение, что сочетание частотной модуляции с частотным уплотнением позволит создать радиорелейные линии, не уступающие наиболее совершенным коаксиальным кабельным системам. Подчеркнем, что сказанное относилось к концу 40-х и началу 50-х годов. А поскольку развитие идет по спирали, то современные новейшие технологии позволили вернуться к цифровым методам передачи на более высоком уровне - передача данных, цифровая телефония и даже цифровое телевидение.

В этот начальный период в институте собрались ученые, имена которых стали известны во всем мире.

Вопросы теории систем связи были развиты профессором В. А. Котельниковым - будущим президентом Академии наук СССР, в его теории потенциальной помехоустойчивости. Очень интересным был коллоквиум, проведенный им в институте, на котором была представлена некоторая таблица, наподобие таблицы Менделеева, содержащая все возможные сочетания систем передачи сигналов с импульсной, частотной и фазовой модуляцией с временным и частотным уплотнением. В ней были выделены сочетания, обладающие наибольшей помехоустойчивостью, и исключены неперспективные варианты.

Разработкой антенн руководил доктор технических наук Г. З. Айзенберг, написавший широко известную книгу "Антенны ультракоротких волн" (1957 г.).

Передатчики СВЧ создавались под руководством заведующего кафедрой передающих устройств МЭИС профессора Б. П. Терентьева, а приемными устройствами занимался доктор технических наук B. C. Мельников.

Возглавлял лабораторию УКВ в то время доктор технических наук В. А. Смирнов. Коллектив этой лаборатории в тесном содружестве с сотрудниками других лабораторий института и создал первые отечественные радиорелейные линии.

В электровакуумной лаборатории института, начальником которой был П. А. Остряков, а немного позднее Н. В. Зарянов, был разработан и изготовлен триод для генерации и усиления высокочастотных колебаний. Эти лампы были использованы в экспериментальном передатчике (работавшем на волне 75 см, с импульсной и частотной модуляцией), созданном в лаборатории УКВ С. В. Бородичем, Е. П. Корчагиной, Л. А. Корнеевым и Н. Н. Федюшиным.

Результатом совместного творчества инженеров И. И. Теумина и В. В. Слуцкой стал оригинальный электронный коммутатор для импульсно-фазовой модуляции.

Группа сотрудников лаборатории УКВ (А. В. Соколов, Н. Н. Зубов, З. Ф. Гурова) под руководством B. C. Мельникова совместно со специалистами ЦНИИС СА и предприятия НИИ-20 разработала приемное устройство для подвижной РРЛ с импульсно-фазовой модуляцией, работающее на волне 20 см.

В то далекое послевоенное время в институте были прекрасные экспериментальные мастерские, возглавляемые А. П. Жаровым, а в них - механики-"золотые руки", и замечательное конструкторское бюро под началом Б. П. Михайлова с инициативными конструкторами-энтузиастами освоения техники СВЧ.
Такое сочетание творческих коллективов ученых и экспериментальной производственной базы позволило успешно отработать все принципиальные устройства и элементы будущей аппаратуры РРЛ. Были исследованы узлы приемно-передающей аппаратуры, объемные СВЧ-контуры, входные цепи и кристаллические смесители, усилители промежуточной частоты, частотные и импульсные детекторы, генераторы и усилители СВЧ, импульсные и частотные модуляторы, а также антенны различных типов, из которых два выбраны для использования на первых РРЛ относительно небольшой емкости. Изучались вопросы распространения ультракоротких волн, распределения частот, что позволило определить основные характеристики РРЛ и методы расчета.

Все это было подкреплено многочисленными испытаниями самого различного оборудования на специально созданном опытном участке между Москвой и поселком Голицыно.

В Москве на телефонной станции на ул. Мархлевского находился оконечный пункт этой линии, аппаратная которого размещалась на верхнем этаже, а площадка с параболической антенной - на крыше здания.

В Голицыно, рядом с прекрасным пионерским лагерем "Волна", была построена небольшая башня из трубчатых конструкций для установки антенны и небольшой домик для высокочастотной приемно-передающей аппаратуры - это была промежуточная станция. На этом опытном участке можно было сымитировать двух- и более пролетную РРЛ, что позволило экспериментально подтвердить теоретически полученные законы накопления тепловых шумов и сложения

продуктов нелинейных переходов, возникающих в различных трактах линии.

Работы на опытном участке проводились С. В. Бородичем, В. П. Минашиным, А. В. Соколовым, В. М. Шифриной, Л. А. Коробковым, В. В. Петровым и многими другими.

На полигоне в Голицыне испытывались антенны, измерительное оборудование и устройства электропитания. В специальном бункере проверялся двухмашинный агрегат с механическим аккумулятором энергии - массивным маховиком и автоматически запускаемым дизелем. Это был прообраз широко распространенного дизель-генераторного агрегата ДГА-20М мощностью 20 кВА.

Естественно, все эти работы требовали метрологического обеспечения, и в институте было создано бюро измерительной аппаратуры под руководством кандидата технических наук А. Ф. Пионтковской, которое осуществляло подбор необходимой серийно выпускаемой отечественной и импортной аппаратуры и ее аттестацию.

Для разработки нестандартного измерительного оборудования была организована специальная лаборатория под руководством А. С. Владимирова, а несколько позднее - отдел, который возглавил А. И. Зудакин.

Технологическая цепочка проведения НИР и ОКР в институте в то время выглядела следующим образом. Часть сотрудников лаборатории объединялась в группу для исследования отдельных вопросов или разработки оборудования конкретного назначения. В каждой лаборатории была своя макетная группа, свой механик, а в некоторых - и свой конструктор. Сложные макеты конструировались в КО-1 и изготавливались в мастерских, расположенных в Москве и имевших все необходимые цеха, в том числе и кварцевый. Начальником КО-1 был А. К. Эйхман, начальником мастерских - Л. П. Турин. Конструирование образцов, как правило, осуществлялось в КО-2, начальником которого сначала был Е. И. Хайтов, а позднее - А. И. Бобров, а их выпуск в малых сериях - на Опытном заводе НИИР в поселке Лесное (ст. Зеленоградская). Директором завода долгое время был С. С. Шлюгер, а затем - Б. М. Рафтопуло. Работа возглавлялась руководителем, позднее - главным конструктором и заместителями по основным направлениям.

В лаборатории № 14, в которой в 40-50-х годах разрабатывались первые РРЛ, сначала под руководством В. А. Смирнова, а позднее С. В. Бородича - неизменного главного конструктора, существовало несколько групп: передающих устройств - В. П. Минашин, Г. В. Иванов, Н. А. Ананьев, С. Н. Смирнова, Н. Н. Федюшин, Г. Д. Ефимова; приемных устройств . В. Соколов, Н. Н. Зубов, В. И. Малиновская, З. Ф. Гурова; низкой частоты и служебной связи - В. М. Шифрина, Н. И. Тилюшкина, Л. А. Кащеева, Г. К. Конькова, Н. В. Таратута; видеочастоты - Д. Ф. Булле, Ю. Н. Марголин, Ю. В. Грачев.

Устройствами электропитания и автоматики занимались сотрудники других лабораторий: В. В. Петров, И. П. Шилова, Р. Н. Сидоров, М. В. Бродский, В. Д. Шошенков, Н. П. Филипчук.

Антенны на первоначальном этапе разрабатывали В. Д. Кузнецов, А. А. Кукаев, A. M. Модель. Вопросами распространения и проектирования трасс занимались А. И. Калинин, В. Н. Троицкий, А. А. Шур, Л. В. Надененко.

Группой конструкторов в КО-2 руководил И. В. Казистов со своим постоянным помощником Я. М. Мадорским.

Таким коллективом было разработано семейство радиорелейной аппаратуры "Стрела" в диапазоне 1600... 2000 МГц: "Стрела-П" - для пригородных линий на 12 телефонных каналов, "Стрела-Т" - для передачи одной ТВ программы на расстояние 300-400 км и "Стрела-M" - для оборудования магистральных линий на 24 канала протяженностью 2500 км.

В передатчиках с выходной мощностью 2 Вт использовались мощные смесители и генераторы на металлокерамических триодах типа ГС-90Б. Основным типом лампы был металлический пентод 6Ж4 (6 ACT) с высокой крутизной. Промежуточная частота в передатчике - 75 МГц, в приемнике - 31 МГц. Модуляция - частотная. Девиация частоты на канале - 140 кГц, девиация при передаче видеосигнала - 4 МГц. Ширина полосы пропускания телефонного ствола - 6 МГц, ТВ ствола - 20 МГц. В приемнике использовался кристаллический смеситель и гетеродин на отражательном клистроне для оконечной станции, а на промежуточных станциях колебания гетеродина образовывались общим с передатчиком генератором и дополнительным смесителем. Звуковое сопровождение ТВ программы передавалось в групповом тракте телефонного ствола на отдельной поднесущей с фазоразностной модуляцией.

Основным типом антенны была перископическая система из двух зеркал (верхнего - плоского, нижнего - эллиптического) и рупорного облучателя. Применялась и параболическая антенна диаметром 3,2 м.

Первые РРЛ были оборудованы аппаратурой, изготовленной на опытном заводе института, где были организованы монтажный цех, напоминающий небольшой конвейер, настроечный цех во главе с А. И. Бунаковым. Для комплексной проверки была создана однопролетная линия. Серийное производство аппаратуры осуществлялось на заводе в Ростове-на-Дону.

Аппаратура "Стрела" использовалась при строительстве довольно многих линий, например, Москва - Рязань, Москва рославль - Нерехта - Кострома - Иваново, Фрунзе - Джалалабад, Москва - Воронеж, Москва - Калуга, Москва - Тула.

В 1956 г. аппаратура "Стрела-M" была продемонстрирована на Выставке достижений народного хозяйства (ВДНХ), а ее разработчики награждены медалями и дипломами ВДНХ.

Следующее оборудование для РРЛ, созданное примерно тем же коллективом, - аппаратура Р-60/120. Она позволяла создавать 3-6-ствольные магистральные линии длиной до 2500 км для организации 60-120 телефонных каналов и длиной до 1000 км - для передачи ТВ программ при выполнении Рекомендаций МККТТ и МККР на качественные показатели.

Принципиальные решения отдельных узлов и общее построение оборудование во многом напоминало "Стрелу", но при разработке учитывались все Рекомендации МККР. В соответствии с ними промежуточные частоты передатчика и приемника были одинаковы и равны 70 МГц. Большое внимание уделялось вопросам внутрисистемной ЭМС, учитывались все возможные паразитные продукты преобразования частот в мощном смесителе передатчика и каналы помех в смесителе приемника. Аппаратура работала в том же диапазоне 1600...2000 МГц. Мощность передатчика была увеличена до 3 Вт. Была предусмотрена система телеобслуживания промежуточных станций, совершенно изменена конструкция стоек.

Для установки перископической антенной системы использовалась либо свободно стоящая башня из трубчатых конструкций, либо мачта из стальной трубы относительно большого диаметра с несколькими ярусами оттяжек. Аппаратуру размещали в кабине, встроенной в башне, или в небольшом здании около мачты. В отдельном домике была установлена система электропитания с автоматической дизельной установкой.

По сложившейся традиции образцы аппаратуры Р-60/120 для первой линии были изготовлены Опытным заводом института.

Эта РРЛ (между Москвой и Смоленском с промежуточными пунктами в Голицыне, Дорохове, Гжатске, Вязьме и Ярцеве) была спроектирована, смонтирована и настроена менее чем за год совместными усилиями специалистов ГСПИ, треста "Радиострой" и НИИР и сдана в эксплуатацию в октябре 1958 г. Руководили работами А. В. Соколов, Н. А. Ананьев, Г. Г. Цуриков. Сквозные измерения, паспортизацию телефонных каналов и видеотракта провели В. М. Шифрина, Н. И. Тимошина, В. Н. Полухин.

По инициативе начальника Технического управления Минсвязи СССР А. Д. Фортушенко для серийного производства аппаратура Р-60/120 была передана на один из лучших заводов ВПК в Днепропетровске, где она попала в руки молодых специалистов В. И. Дворникова, В. М. Василевского,

Ю. Ф. Марченко и А. И. Потапенко (двое последних после освоения оборудования в производстве перешли на работу в НИИР).


Радиорелейные линии на базе аппаратуры Р-60/120 были построены в различных районах СССР. Одной из первых и, пожалуй, самой длинной была линия Москва - Ростов-на-Дону, весь цикл работ на которой, начиная от проектирования и кончая сдачей в эксплуатацию, был проведен ведущим конструктором НИИР В. М. Шифриной.

Параллельно с созданием оборудования сотрудниками института А. И. Калининым, В. Н. Троицким, Л. В. Надененко, А. А. Шуром были разработаны методики для выбора трасс, а также методики настройки, измерений и инструкции по эксплуатации и обслуживанию РРЛ.

Успешная разработка оборудования и настройка линий была обеспечена благодаря использованию большого парка измерительной аппаратуры. Большую роль сыграло и создание специальной измерительной аппаратуры: комплекта постоянных и переменных направленных ответвителей (В. Д. Кузнецов, А. А. Кукаев); измерителя мощности, резонансного волномера, шумового диода, генератора стандартного поля (М. В. Фомин); гетеродинного волномера, измерителя девиации (Г. И. Рабинович); генератора стандартных сигналов (А. В. Соколов, Н. Н. Зубов).

Особо следует отметить создание двух принципиально новых для того времени приборов: измерителя группового времени запаздывания (И. С. Печерский, Е. А. Шубина) и измерителя переходных шумов (А. И. Зудакин).

Оборудование Р-60/120 также экспонировалось на ВДНХ в 1958 г., и коллектив разработчиков был награжден медалями и почетными дипломами.

Разработанная аппаратура для РРЛ прямой видимости не могла обеспечить связью ни Крайний Север, ни удаленные районы Сибири.

Идея создания в этих местах линий тропосферной связи с расстояниями между пунктами в сотни километров принадлежала В. А. Смирнову. Она была развита и конкретизирована С. В. Бородичем и А. И. Калининым, а также поддержана Министерством связи.

Главным конструктором разработки тропосферной системы связи ТР-60/120 был назначен С. В. Бородич. В коллектив разработчиков пришли новые сотрудники и молодые специалисты: И. А. Гусятинский, А. С. Немировский, Б. С. Надененко, И. С. Цирлин, В. В. Козлов, Ю. М. Кирик, Ю. М. Фомин, B. C. Довгелло, Е. В. Коршунов, Ю. Б. Петровский, В. М. Цемехман, Ю. В. Берноскуни, И. Л. Папернов, В. В. Плеханов, Э. Я. Рыскин, Г. Г. Тараканова, М. И. Поляк.

Для дальней тропосферной связи требовались мощные передающие устройства, антенны с большим усилением, высокочувствительные приемники многократного приема с порогопонижающими системами.

Наиболее подходящим для тропосферных систем с расстояниями между пунктами 200-300 км являлся диапазон 700... 1000 МГц. На основании теоретических исследований, анализа отечественной и зарубежной литературы, сравнения различных систем многократного приема была выработана структура построения как отдельных станций, так и всей линии дальней тропосферной связи.

Работа была организована следующим образом: в лабораториях института проводились самые разнообразные теоретические исследования и макетирование принципиально новых узлов и блоков. Параллельно шло строительство опытного участка между городами Талдом и Вологда протяженностью 300 км. На предприятиях МЭП были разработаны и внедрены в серийное производство многорезонаторные пролетные усилительные клистроны мощностью 3...10 кВт. Проверка и испытания клистронов проходили при непосредственном участии сотрудников НИИР: Н. В. Зарянова, С. И. Угорской, В. П. Минашина, Г. В. Иванова, В. М. Фирсова, И. В. Казистова, B. C. Довгелло.

Оригинальное высоковольтное устройство электропитания для этих клистронов было разработано В. В. Петровым.

В первых образцах приемников использовались усилители высокой частоты на миниатюрных маячковых лампах, но затем они были заменены на принципиально новые для того времени параметрические усилители с температурой шума 200-300 К.

Как всегда, образцы оборудования для оснащения опытной линии были изготовлены на Опытном заводе НИИР.
В дальнейшем серийное производство аппаратуры осуществлялось на Красноярском заводе телевизоров в НПО "Искра". Нужно отметить, что при передаче документации на заводы колоссальная работа пришлась на конструкторский отдел (А. И. Бобров), отдел нормализации и стандартизации (Ф. Л. Зингер) и технический отдел (Г. Н. Томиловский).

Идеологами огромного объема разнообразных исследований, проведенных на линии Талдом - Вологда, были И. А. Гусятинский и А. С. Немировский. В частности, были изучены особенности многолучевого распространения; определены зависимости уровня сигнала от расстояния и длины волны, уточнены законы замираний, потери усиления антенн и подобрана оптимальная диаграмма направленности; определены статистические характеристики сигналов при пространственном, угловом и частотном разнесении, получены частотные и фазовые характеристики участка линии, а также виды распределения тепловых и переходных шумов и подобрано оптимальное значение девиации.

В итоге - разработка полного комплекта оборудования ТР-60/120.

Не вдаваясь в подробности построения аппаратуры, скажем только, что станция, построенная на Севере, представляла собой зрелище фантастическое. Огромные, приподнятые над землей, параболические зеркала с квадратным раскрывом размером 20х20 или 30х30 м, рупорные облучатели на башенках и длинные волноводы, идущие к алюминиевому сборному зданию, - все это напоминало, скорее, явление не земное, а космическое. Впечатление усиливалось тем, что эта окрашенная контрастными оранжево-черными полосами конструкция появлялась неожиданно - в конце просеки между гигантскими елями - это, если смотреть с земли, или - прямо на горизонте бескрайней тундры в лучах низкого солнца - если лететь на вертолете. А кругом - снег, покой и мороз минус 34°С!

Необходимость больших мощностей потребовала совершенно нового подхода к разработке полосовых, режекторных фильтров, фильтров гармоник и ферритовых вентилей. Эта новая технология была успешно внедрена в производство A. M. Моделем, В. М. Антоненко, Б. С. Надененко, И. А. Берлявским, А. П. Николаевым, И. В. Казистовым.

Первые параметрические усилители были разработаны Ю. М. Фоминым, Н. Н. Зубовым и воплощены в конкретные конструкции И. М. Кузнецовым.

Оригинальная система сдвоенного приема по промежуточной частоте с подстройкой фаз приходящих сигналов была придумана А. В. Соколовым и И. И. Печерским (авт. свид. № 158602, 1962 г. ), а оригинальное порогопонижающее устройство предложено И. А. Гусятинским и Ю. Н. Марголиным (авт. свид. № 863014, 1963 г. ).

На аппаратуре ТР-60/120 в 60-70-х годах была построена сеть тропосферных линий протяженностью более 15 000 км, содержащая 55 станций. Была построена также линия сверхдальней тропосферной связи между СССР и Индией длиной 700 км (между городами Душанбе и Сринагар), которая в 1981 г. связала две столицы - Москву и Дели.

Попытка осуществить передачу черно-белого телевидения в диапазоне 700...1000 МГц успеха не имела, а вот в диапазоне 5000 МГц это стало возможным. Была изобретена оригинальная система многократного сложения по промежуточной частоте, авторами которой были И. А. Гусятинский, Л. Я. Кантор, Ю. Н. Марголин, И. С. Цирлин, В. П. Лущин (авт. свид. № 187097, 1965 г. ).

Система широкополосной тропосферной связи на несколько стволов "Рубеж" не получила широкого распространения, поскольку весь комплекс был достаточно громоздким. Была построена всего одна линия над Охотским морем между материком и Камчаткой.

Напомним, что в тот начальный период создания РРЛ было написано множество научных статей, издано много книг, защищены кандидатские и докторские диссертации, сделано много изобретений и получено множество авторских свидетельств и патентов. Например, Бородич С. В., Минашин В. П., Соколов А. В. "Радиорелейная связь" (Связьиздат, 1960 г. ); И. А. Гусятинский, Е. В. Рыжков, А. С. Немировский "Радиорелейные линии связи" (Связь, 1965 г. ); И. А. Гусятинский, А. С. Немировский, А. В. Соколов, В. Н. Троицкий "Дальняя тропосферная радиосвязь" (Связь, 1968 г. ).

В 1957 г. был осуществлен запуск первого в мире советского искусственного спутника Земли, положивший начало космической эры. После проведения ряда испытаний и первого полета человека в космос в 1961 г., естественно, возникла идея создания систем спутниковой связи (телефония, телеграф, телевидение и прочее). Основное преимущество таких систем связи заключается в возможности значительного расширения зон обслуживания по сравнению с радиорелейными и кабельными линиями связи. Теоретические разработки в области энергетических возможностей линий спутниковой связи позволили сформулировать тактико-технические требования к устройствам спутникового ретранслятора и наземных устройств, исходя из реальных характеристик технических средств, существовавших в то время.

Разработка спутниковых ретрансляторов поручается МНИИРС МПСС, а оборудования земных станций - НИИР.

Наиболее подходящей для оборудования земных станций спутниковой системы оказалась аппаратура тропосферной связи ТР-60/120, в которой, как известно, использовались передатчики большой мощности и высокочувствительные приемные устройства с малошумящими параметрическими усилителями. На ее основе в институте разрабатывается приемно-передающий комплекс "Горизонт", устанавливаемый на наземных станциях первой линии спутниковой связи между Москвой и Владивостоком.

Специально были разработаны передатчики для связной и командно-измерительной линии, параметрические усилители с температурой шума 120 К для установки в подзеркальной кабине антенны, а также совершенно новое оборудование промежуточной частоты и групповых трактов, обеспечивающее стыковку с местными телецентрами и междугородными телефонными станциями.

Интересно отметить, что проектировщики земной станции, боясь влияния мощных передатчиков на приемники, установили их на разных антеннах и в разных зданиях (приемном и передающем). Однако большой опыт использования одной общей антенны для приема и передачи, полученный на линиях тропосферной связи, позволил в дальнейшем перенести приемное оборудование на передающую антенну (инициаторами были С. В. Бородич и A. M. Модель), что значительно упростило и удешевило эксплуатацию станций спутниковой связи.

Нам, А. В. Соколову и В. М. Шифриной, было поручено проведение работ по настройке, испытаниям и введению в эксплуатацию первой линии спутниковой связи между Москвой и Владивостоком. Первые станции были настроены, испытаны и введены в действие в подмосковном г. Щелково и в Уссурийске. Кабельными и релейными линиями связи они соединялись соответственно с телецентрами и телефонными междугородными станциями Москвы и Владивостока.

Нам выпало счастье провести первые передачи через спутник связи "Молния-1", запущенный 23 апреля 1965 г. С запуском второго спутника связи "Молния-2" 14 октября 1965 г. началась регулярная эксплуатация линии дальней связи через ИСЗ. Через спутник "Молния-1" было проведено множество интересных работ, в том числе обмен цветными ТВ программами по системе SEKAM между СССР и Францией, получение цветных изображений Земли из космоса и различной метеорологической информации. Все работы подробно освещались в центральной печати: "Спутник связи "Молния-1" ("Правда", 30 мая 1965 г.); "Дворец съездов - "Молния-1", Владивосток ("Правда", 7 октября 1965 г.); "Цветные передачи "Москва-Париж" ("Правда", 1 декабря 1966 г.); "Цветное телевидение через космос" ("Правда", 27 декабря 1966 г.).

В 1967 г. через спутник связи "Молния-1" создана разветвленная телевизионная сеть приемных земных станций "Орбита" с центральной передающей станцией под Москвой. Это позволило передавать программу Центрального телевидения в отдаленные районы нашей Родины и дополнительно охватить более 30 млн. телезрителей.
