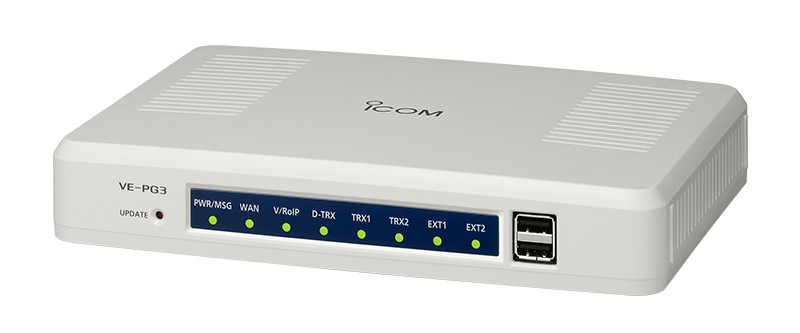

ICOM VE-PG3

VE-PG3-1

Описание

Компанией ICOM представлен универсальный IP шлюз/Роутер VE-PG3. Это устройство было разработано для увеличения зоны покрытия радиосетей и удобства радио использования посредствам IP сетевых технологий при простоте реализации.

 VE-PG3 имеет два режима работы: режим конвертера и режим моста. В режиме конвертера VE-PG3 обеспечивает связь между радио и связным оборудованием, т.е. радио сетями, интернет телефонией VoIP и аналоговыми телефонами.

В режиме моста VE-PG3 соединяет два или больше радио сайтов по IP сети и принятые радио аудио данные маршрутизируются к удаленным радио сайтам сети. В режиме моста осуществляется  соединение точка-многоточка радио сайтов по IP сети и осуществляется смешанный режим работы (цифровые ретрансляторы и радиостанции IDAS, морские и авиационные радио устройства).

1. Режим конвертора.

  • Интерконнект межу IP телефонами, аналоговыми телефонами и радиосетями.
  • Телефонные звонки могут быть инициированы радио пользователями.

Converter Mode


2. Режим мосты

  • Точка-точка соединения в IP сети.
  • Точка-многоточка соединения в радио сети.
  • Смешанный режим работы: цифровые ретрансляторы и радиостанции IDAS, морские радиостанции, авиационные радиостанции.

Bridge Mode


Site-to-multisite Radio Communication


Cross Band/Cross Category Connection

3. Общие характеристики

  • Опциональный RS-FS10 софт для компьютерной виртуальной диспетчерской станции.

Remote Communicator Software, RC-FS10

  • Открытый адрес, сирена, аварийная визуальная сигнализация, подсоединение внешнего оборудования

External Equipment Connection



  • Серийно выпускаемый IP шлюз между компьютером и внешним оборудованием

Rear panel view


Характеристики

Основные

Источник питания 12В DC ±10%, MAX. 1.1A (основной блок)
16W Макс. (с предоставленным адаптером переменного тока)
Диапазон рабочих температур от 0°C до +40°C; 32°F до 104°F
Влажность 5% до 95% RH
Размеры (WxHxD)
(без учета выступающих частей)
232×38×168 мм;
9.13×1.5×6.61
Вес 800г; 1.76lb (приблиз.)
Соответствие установленным требованиям FCC (Часть 15 Класс B / Часть 68), TIA 868-B
ICES-003, ICCS-03
CE Mark, ETSI ES 203 021,
ETSI EG 201 121



Интерфейс

LAN/WAN RJ-45 коннектор ×2
10BASE-T/100BASE-TX
Телефон RJ-11 коннектор ×1
Телефонная линия RJ-11 коннектор ×2
Повторитель/приемопередатчик Quick коннектор ×2
Внешнее оборудование Quick коннектор ×2
USB Стандарт A порт ×2


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Соединительный кабель

OPC-2273

OPC-2273

5м (16.4ft)
кабель для IC-M604A VHF морского трансивера. Водонепроницаемый 8-pin коннектор.
OPC-2274

OPC-2274

5м (16.4ft)
кабель для ретранслятора IC-FR5000/6000 серии. D-SUB 25-pin коннектор.
OPC-2275

OPC-2275

5м (16.4ft)
кабель для мобильного трансивера. RJ-45 модульный соединитель штепселя со штепселем спикера.
OPC-2276

OPC-2276

5м (16.4ft)
кабель для HM-152 или SM-26 микрофона и внешнего громкоговорителя.

AC Адаптер

BC-207S

BC-207S

Обеспечивает 12 В постоянного тока, выход 3.5A.


Цифровой голосовой конвертер

CT-24

CT-24

Преобразовывает аналоговое аудио и G.711μ кодер-декодер к кодер-декодеру AMBE+2™. Требуется для связи с  IDAS™ многоабонентский транкинг /стандартный.


Программное обеспечение

RC-FS10

RC-FS10



VPN Маршрутизатор

SR-VPN1

SR-VPN1

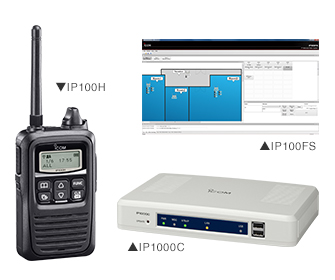

ICOM IP100H

IP100H



Описание

Full-Duplex Communication That Works Over a Wireless LAN and IP Network*

  • Easy system to set up and use
  • Up to 100 users can communicate at the same time
  • Encryption provides extra security
  • Range is only restricted by your IP network coverage
  • No license fee required, no call charges


* Requires either HM-153LS, HS-166LS or HS-85 with OPC-2144 for full-duplex operation.

Basic Functions

The IP100H IP communication terminal transmits voice and preprogrammed text messages to the IP1000C controller through the wireless LAN access points installed in the IP network (VPN). The controller redirects traffic to the specified terminals. The IP100FS remote communicator can create a virtual radio and simple dispatch station on a Windows® based PC. The IP100FS can obtain position information (based on using access points) and status information of each terminal.


Full-duplex Communication

With an optional earphone-microphone HM-153LS or HM-166LS, or headset HS-85 (with OPC-2144), the IP100H can talk and receive at the same time. All users in the system can communicate simultaneously.

Calling Features

The IP100H/IP100FS can make Individual calls, Group conference calls, All calls and Area calls. The unique Area call function allows you to call any user who is accessing the specified access point.

Mixing Function

The mixing function receives multiple user's voices at the same time. One-to-many communication is possible and the efficiency of information sharing increases.

Seamless Roaming

If two or more wireless access points are deployed over an IP network, the IP100H can access the nearest access point and can roam between access points.

Status and Short Data Messaging

The IP100H/IP100FS can send status and short data messages* to other users.

* The IP100H can send only preprogrammed messages.

Scalable System

Deploying wireless access points over an IP network can expand the communication range. Dispersed sites can also be connected over an IP network (VPN). Range is only restricted by your IP network coverage.

High Security

The wireless LAN security protocols (WPA-PSK (TKIP/AES), WPA2-PSK (TKIP/AES)) encrypt your private conversations.

License-Free

Licensing and applications are not required for installation. IEEE 802.11 a/b/g/n standards are used.

Easy Maintenance

The IP1000C programs almost all terminal configurations over the air. Individual PC programming via cable connection is not required.



IP100H

IP100H


  • IPX7 waterproof (1m depth water for 30 minutes) for outdoor work or places prone to get wet.
  • Compact 58×95×26.4 мм body and 205g (приблиз.mate) lightweight.
  • Колебания function for incoming calls.



IP100FS


  • The IP100FS can communicate with IP communication terminals from a PC.
  • The IP100FS can obtain location information of each IP100H based on the access point being used.
  • Can be installed on a Windows® based tablet PC as well as a laptop PC.





IP1000C

IP1000C
  • The IP1000C controls all terminal configurations and voice traffic.
  • Capable of controlling up to 100 or 20* terminals (including IP100FSs).
  • Links up to 11 IP1000Cs over an IP network (Internet VPN) and increases the number of usable IP100H/IP100FS communication terminals to 1100 units.
* Depending on the IP1000C version.



AP-90M

AP-90M
  • IEEE 802.11 a/b/g/n/ac compliant
  • PoE (Power over Ethernet) capability
  • Optional RS-AP3, Access point management software

IP Phone and Transceiver Interconnection

With a VE-PG3 RoIP gateway, the IP advanced radio system can interconnect with an IP phone, IDAS™ NXDN™ *1, IDAS™ dPMR™ Mode 2 digital and analogue transceivers.
When used with an IP phone system, the IP100H can be used as a phone handset for making internal or external calls.*2



*1 NXDN™ Type-D multi-site trunking and conventional system using the IC-FR5000 series.
*2 For interconnection with other equipment, verification tests are required before the installation. The IP100H can call a preprogrammed phone number only. (Cannot manually enter phone numbers to make a call.)



Interconnection image

The IP communication terminals, radios and telephones can communicate with each other within the doughnut shaped blue ring.




Supplied accessories

  • IP100H
    • BP-271 Li-Ion battery pack
    • MB-127 belt clip
    • Hand strap
    • Antenna
    • Antenna cap



  • IP1000C
    • BC-207S AC adapter
    • Cushion sheets
    • Ferrite core

Характеристики

IP100H

Стандарты беспроводной связи IEEE 802.11 a/b/g/n
(2.4ГГц 13к and 5ГГц W52, W53, W56)
Размеры (Ш×В×Т) 58×95×26.4мм (с BP-271)
Вес (приблиз.) 205г (с BP-271 и антенна)
Время работы Более 20 часов (с BP-271)
HF выходная мощность Менее 10мВт/МГц
Речевой кодек G.711 μ-law (64kbps)
AF выходная мощность
(10% искажений)
Внутренний SP 400мВт (тип., 16Ом),
Внешний SP 200мВт (тип., 8Ом)
Защита WEP (64/128-bit),
WPA-PSK (TKIP/AES),
WPA2-PSK (TKIP/AES)
Рабочая температура −10°C до +60°C



IP100FS (Системные требования)

Операционная система Windows® 8/Windows® 8.1 (32-bit/64-bit)
Windows® 7 (32-bit/64-bit) SP1 или новее,
Windows Vista® (32-bit/64-bit) SP2 или новее,
Windows® XP (32-bit) SP3/(64-bit) SP2 или новее
(Кроме Windows® RT)
CPU Intel® Core™ 2 Duo Processor E6600/2.4ГГц или лучше
Память 2GB или больше
Место на жестком диске 1GB дискового пространства (для хранения журналов)
Аудио DirectSound совместимое аудио
(Частотная характеристика до 20кГц, частота дискретизации 48кГц)
Разрешение экрана 1920×1080 рекомендуемое
1024×768 минимальное
Прочее USB 2.0 порт,
10Mbps или более быстрый интерфейс Ethernet,
динамик, микрофон или гарнитура



IP1000C

Источник питания 100-240В AC (С предоставленным адаптером переменного тока)
Рабочая температура от 0°C до +40°C
Размеры (Ш×В×Т)* 232×168×38мм
Вес (приблиз.) 750г (Только основной модуль)
LAN RJ-45 коннектор × 4
1000BASE-T/100BASE-TX/10BASE-T (Auto MDI/MDI-X)
USB Стандарт A порт ×2
Консоль RS-232C (RJ-11) коннектор
* без учета выступающих частей.



AP-90M

Источник питания 12V DC ±10% или PoE (IEEE802.3af совмест.)
Размеры (Ш×В×Т)* 120×29×103mm
Вес (приблиз.) 300г (Только основной модуль)
Проводной LAN RJ-45 коннектор × 1
1000BASE-T/100BASE-TX/10BASE-T (Auto MDI/MDI-X)
Беспроводной LAN IEEE 802.11 a/b/g/n/ac
(2.4ГГц 13к и 5ГГц W52, W53, W56)
USB Стандарт A порт
Защита WEP (64/128/152-bit), WPA, WPA2,
WPA-PSK, WPA2-PSK
Рабочая температура 0°C до +40°C
* без учета выступающих частей.


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

Футляр для аккумуляторов

BP-273

BP-273

LR6 (AA) батареи ×3


Батареи

BP-271

BP-271

Li-Ion 7.4В/1150мАч (min.), 1200мАч
BP-272

BP-272

Li-Ion 7.4В/1880мАч (min.), 2000мАч


Настольная зарядка

BC-202

BC-202



AC Адаптер

BC-123S

BC-123S*

Для использования с BC-202.
BC-157S

BC-157S

Для использования с BC-211.


* BC-123SA для 120В AC, SE для 230В AC.

Мульти зарядка

BC-211

BC-211



Микрофон

HM-186LS

HM-186LS



Наушники c микрофонами

HM-153LS

HM-153LS

HM-166LS

HM-166LS



Гарнитуры

HS-94

HS-94*1

Earhook type
HS-95

HS-95*1

Гарнитура с гибким подвесным микрофоном
HS-97

HS-97*1

Throat type
HS-85

HS-85*2

Over-the-head type

*1 OPC-2006LS или OPC-2328 требуются при использовании любой из этих гарнитур. (Только симплексный режим)
*2 OPC-2144 требуется при использовании с HS-85.

Клипса

MB-127

MB-127



Кабели штепсельной розетки

OPC-2006LS

OPC-2006LS

OPC-2328

OPC-2328

PTT кабель
OPC-2144

OPC-2144

Треюуется при использовании HS-85, HM-153, HM-166 или SP-13.




IP100FS

PTT Адаптер микрофона

CT-23

CT-23

PTT адаптер микрофона


Настольный микрофон

SM-26

SM-26



Ручной микрофон

HM-152

HM-152





IP1000C

Последовательный кабель

OPC-1402

OPC-1402





AP-90M

AC Адаптер

BC-216S

BC-216S*



* BC-216SA для 120В AC, SE для 230В AC.

Программное обеспечение для управления точкой доступа.

RS-AP3

RS-AP3

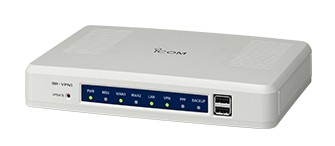

ICOM SR-VPN1

SR-VPN1-1

Описание

Simple VPN Router for Radio over IP Supports IP Multicast Routing

The SR-VPN1, VPN router creates a VPN tunnel over the Internet and assists in building a Radio over IP communication network with easy configuration. Icom offers a variety of products which merge a radio system with an IP network and expand communication coverage (IDAS™, VE-PG3 and VE-PG2). The SR-VPN1 is the best match VPN router for these Icom RoIP products.

IDAS

Up to 32 Multi-site VPN Tunnels

The SR-VPN1, VPN router provides up to 32 VPN IPsec tunnels. The VPN allows secure, private communication over the Internet. The IPsec wizard focuses on the basic setting items for VPN connection and provides simple step-by-step instructions.

IP Multicast Routing

The SR-VPN1 supports IPv4 multicast routing for VE-PG3 and VE-PG2 multicast transmission.

VE-PG3 bridge mode



High-speed Gigabit Network

Built-in 1000BASE-T gigabit Ethernet delivers the performance required for RoIP communication. The 4 gigabit LAN ports with managed switch function offer simple network confi guration. The automatic MDI/MDI-X function detects the required cable types.

Dual WAN Ports for Automatic Failover

The dual WAN ports keep a redundant Internet connection. Different internet providers can be confi gured to each port. If the primary line is down, the SR-VPN1 automatically switches over to the secondary line.

USB Flash Drive Connection

A USB flash drive can be connected to USB ports on the front panel. Firmware updates and setting data backup and restore can be made via the connected USB flash drive. A firmware update also can be made via Internet connection.

SNMP and Syslog Messages

The SR-VPN1 supports SNMP and syslog messages for network monitoring. The stored syslog messages can assist in system administration and troubleshooting.

* A xDSL or FTTH modem is required separately for Internet connection.

Supplied accessories

  • AC adapter, BC-207S

Rear panel view

Rear panel view




Характеристики

Основные

Источник питания 12V DC ±10% (основной блок)
(12V AC Прилагаемый адаптер.)
Диапазон рабочих температур от 0°C до +40°C; 32°F до 104°F
Размеры (WxHxD)
(без учета выступающих частей)
232×38×168 мм; 9.13×1.5×6.61
Вес 800г; 1.76lb (приблиз.)



Интерфейсы

WAN Два 10BASE-T/100BASE-TX/1000BASE-T порта
(RJ-45 коннектор, Auto MDI/MDI-X)
LAN Четыре 10BASE-T/100BASE-TX/1000BASE-T порта
с концентратором
USB Два USB(2.0) порта
Консоль Один RS-232C (RJ-11) коннектор



VPN

IPsec туннель До 32
Шифрование 3DES, AES-128, AES-192, AES-256
Аутентификация MD5, SHA-1
Метод манипуляции IKE Pre-shared Key
NAT Поддерживается
Многоадресный протокол Поддерживается
(только VE-PG3 и VE-PG2)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

AC Адаптер

BC-207S

BC-207S



SERIAL Кабель

OPC-1402

OPC-1402

Только для обслуживания

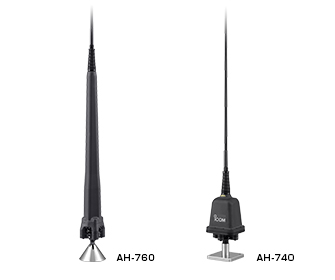

ICOM AH-760, ICOM AH-740

AH-760



Описание

High performance, automatic high-speed tuning antennas

AH-760, Heavy-duty Moving Coil Antenna

AH-760, Heavy-duty Moving Coil Antenna

  • 200Вт PEP SSB, 125Вт PEP CW/DATA
  • 1.6МГц–29.999МГц wide frequency coverage with the supplied whip antenna
  • 350mS high speed tuning (while memory tuning)
  • Tested to IP68 and MIL-STD-810G environmental standards



AH-740, Relay-Driven Compact Antenna

AH-740, Relay-Driven Compact Antenna

  • Relay-driven compact automatic tuning antenna
  • Compact and lightweight (3.5kg)
  • 150mS типичный high speed tuning (while memory tuning)
  • Low power consumption (0.4A типичный)



Optional AH-5NV NVIS (Near Vertical Incidence Skywave) kit

Optional AH-5NV NVIS (Near Vertical Incidence Skywave) kit

  • Fiberglass antenna element (4.5m; 14.8ft) for short range communication within приблиз.mately 500km*
    (* Depending on radio propagation conditions)
  • An option for AH-760 and AH-740

Характеристики

Основные



AH-760

AH-740

Диапазон частот
 С 1.54м штыревой антенной
 С AH-5NV

1.6–29.9999МГц
1.6–16.0000МГц

2.5–29.9999МГц
2.2–29.9999МГц
Выходная мощность SSB: 200Вт PEP*,
CW/DATA: 125Вт PEP*
SSB/DATA: 125Вт PEP
VSWR
 С 1.54m штыревой антенной
 С AH-5NV

1.3:1 типичный (50Ом)
1.5:1 типичный (50Ом)

1.5:1 типичный (50Ом)
1.5:1 типичный (50Ом)
Скорость настройки
 Новый канал
 В памяти

Менее 1.8 с
Менее 350 мс

2–3 с типичный
150 мс типичный
Количество каналов памяти 200 каналов 45 каналов
Рабочая температура от −40°C до +70°C; −40°F до +158°F
Требуемый источник питания 13.8V DC (10.8–15.87В)
Потребляемая мощность 1.87A типичный (настр.) 0.4A типичный
Размеры (Ш×В×Т)
(без учета выступающих частей)

 Высота

840×100×100 мм;
33.07×3.94×3.94
(Базовый блок)
2475 мм; 97.44
238×145×160 мм;
9.37×5.71×6.3
(Базовый блок)
1909 мм; 75.16
Вес (приблиз.) 5.2кг; 11.5lb 3.5кг; 7.7lb
Монтаж M16×45мм M16×45мм
Испытание на воздействие окружающей среды MIL-STD-810-G MIL-STD-810-G
Предоставленные аксессуары 6м; 19.7ft контрольный кабель и 6м; 19.7ft коаксиальный кабель

*Максимум 6 минут непрерывной передачи при 35°C.

Применяемые военными США спецификации

Icom делает прочные продукты, которые были проверены и приняты в соответствии требованиям MIL-STD стандартов защиты.

СтандартMIL-810 G
Method, Proc.

AH-760

AH-740

Нижний предел давления при хранении 500.5 I
Нижний предел давления при использовании 500.5 II
Максимальная температура хранения 501.5 I
Максимальная температура эксплуатации 501.5 II
Минимальная температура хранения 502.5 I
Минимальная температура эксплуатации 502.5 II
Тепловой удар 503.5 I-C
Солнечное излучение 505.5 I
Защита от дождя 506.5 I
Соляной туман 509.5
Пылезащита 510.5 I
Погружение 512.5 I -
Колебания 514.6 I
Противоударность 516.6 I

Также встречается эквивалент MIL-STD-810 -C, -D, -E и -F.

Стандартная защитаs

AH-760

AH-740

Пыль и Вода
IP68 (Пыле и водонепроницаемый)
IP55 (Пылезащита и водонепроницаемость)


Все указанные технические характеристики могут быть изменены без предварительного уведомления или обязательств.


Опции

NVIS KIT

AH-5NV

AH-5NV

Стекловолоконный элемент антенны (4.5м; 14.8ft)


Управляющий кабель

OPC-2321

OPC-2321

AH-740 кабель контроля для использования с любительскими HFприемопередатчиками. (IC-9100, IC-7600, IC-7410, IC-7200, IC-7100, IC-7000, IC-718 and IC-78)


Приемники и передатчики УВЧ-диапазона корпорации Atmel

Беспроводная связь становится необходимостью для современных встраиваемых приложений, например, для связи с датчиком, к которому невозможно протянуть провода. В настоящее время существует множество различных решений для организации беспроводной связи, например, стандарты 802.11b или Bluetooth для высокоскоростного обмена данными. Для систем, не требующих такой сложности и высоких скоростей, используются другие решения. Особенности низкоскоростных приемников и передатчиков корпорации Atmel Corp. для высокочастотного диапазона расматриваются в данной статье.

Приемники и передатчики

Корпорация Atmel предлагает ряд приемников и передатчиков, работающих в паре на частотах 300–928 МГц. Большую часть этой продукции составляют устройства бывшей компании Temic (в названии первая буква «T»). Все приемники и передатчики Atmel используют узкополосную передачу на одном канале, позволяющую снизить влияние паразитных сигналов. Благодаря узкополосному фильтру промежуточной частоты (ПЧ) с крутым срезом и высокостабильному генератору удается достигнуть избирательности 60 дБ по соседнему каналу. Эти приемники и передатчики применяются в приложениях с низкой скоростью передачи данных (до 32 кбод), таких, как измерение температуры, давления, в датчиках движения, телеметрии, разнообразных счетчиках, бесконтактных ключах, системах сигнализации и безопасности, радиомодемах и т. д. Дальность связи — до 100 м. Используются: передача сигнала с амплитудным и частотным манипулированием, с манчестерским и двухфазным кодированием сигнала, ШИМ-протоколы.

Передатчики

Передатчики работают на частотах 300–928 МГц с различной выходной мощностью, со встроенным или внешним микроконтроллером (МК) (см. табл. 1).

Таблица 1. Передатчики фирмы Atmel

НаименованиеВстроенный МКЧастота передачи, МГцТок потребления/
sleep
Скорость передачи данных, кбодНапря-жение питания, ВВыходная мощность, дБмКорпусТемпера-турный диапазон, °C
U2741B300–45010 мА/350 нА202,2–5,53SSO16–20...+70,
–40...+85
U2745B-310–44010 мА/2 мкА202–43SSO16–40...+85
T5750-868–9288,5 мА/350 нА322–45,5SO8–40...+85
T5753-310–3309 мА/350 нА322–48TSSOP8L–40...+85/+125
T5754-429–4399 мА/350 нА322–47,5TSSOP8L–40...+85/+125
AT86RF401AVR 8-разрядн.,
2K Flash,
128 байт EEPROM,
128 байт SRAM, ISP
264–45623 мА/100 нА102–56TSSOP20–40…+85
ATAx862-3MARC 4-разрядн.
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
310–3309,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-4MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
429–4399,5 мА/1 мкА322–410SSO24–40…+125
ATAx862-8MARC 4-разрядн.,
T44C862, 4K ROM,
128 байт SRAM,
I2C, 3-wire
868–9289,5 мА/1 мкА322–410SSO24–40…+125

В качестве внешнего МК фирма Atmel предлагает использовать, например, 4-разрядные МК серии MARC, имеющие низкий ток потребления. В передатчик AT86RF401 встроен 8-разрядный МК AVR. Анонсирована также новая серия передатчиков ATAх862 на базе 4-разрядного МК T44C862 семейства MARC.

Передатчик T5750

Для частот 868–870 МГц и 902–928 МГц Atmel предлагает передатчик T5750, работающий в паре с приемниками T5760/61 (рис. 1). Передатчик и приемники содержат генератор, управляемый напряжением (ГУН), и предварительный делитель частоты.

Благодаря узкой полосе частот приемник имеет высокую чувствительность и хорошее соотношение сигнал-шум.

В передатчик T5750 входят блок фазовой автоподстройки частоты (ФАПЧ), усилитель мощности и кварцевый генератор. В режиме передачи ток потребления составляет 8,5 мА. При отсутствии передачи подачей на выводы ENABLE (вход разрешения) и PA_ENABLE (вход разрешения усилителя мощности PA) (см. рис. 2) сигнала низкого уровня осуществляется переключение микросхемы в режим sleep, ток потребления при этом снижается до 0,35 мкА. Таким образом, литиевый элемент, обычно служащий источником питания в автономных системах, может служить много лет и позволяет использовать такие передатчики, например, в шинах автомобилей для мониторинга давления.

Передатчик имеет тактовый выход для синхронизации работы внешнего микроконтроллера, который используется для кодирования сигналов. T5750 поддерживает амплитудное и частотное манипулирование, имеет одиночный вывод с открытым коллектором для подключения внешней петлевой или l/4 антенны.

Амплитудная и частотная манипуляции

Если на вывод ENABLE передатчика подан высокий уровень, выводы PLL (ФАПЧ) и CLK активизируются. Сигнал тактирования с вывода CLK подается на МК. Подачей соответствующего сигнала на вывод PA_ENABLE осуществляется включение и выключение усилителя мощности PA, то есть реализуется амплитудная манипуляция (АМн) на частоте f1 или манипуляции включение-выключение (OOK, On-Off-Keying) (рис. 3). Для стабилизации кварцевому генератору и ФАПЧ требуется обычно около 1 мс после подачи сигнала высокого уровня на вывод ENABLE, поэтому вывод PA_ENABLE следует удерживать на низком уровне более 1 мс после подачи сигнала ENABLE.

T5750 содержит полностью интегрированную ФАПЧ, из внешних компонентов необходим только внешний резонатор 13,567187 МГц для передачи данных на частоте 868,3 МГц, или 14,296875 МГц — для частоты 915 МГц (см. рис. 3). Конденсатор С3 — разделительный конденсатор по питанию. Постоянное напряжение на выход с открытым коллектором подается через дроссель L1.

Для АМн конденсатор С2 не требуется, для частотной манипуляции (ЧМн) требуются оба конденсатора С1 и С2. После стабилизации кварцевого генератора и ФАПЧ на вывод PA_ENABLE подается высокий уровень для включения усилителя мощности PA (рис. 4).

Передатчик готов для частотной манипуляции. Изменение частоты достигается подключением и отключением конденсатора С2 параллельно нагрузочному конденсатору С1 путем подачи на управляющий вывод МК низкого уровня или переключением его в высокоимпедансное состояние, изменяя таким образом частоту на выходе антенны с f1 на f2 и обратно.

Для уменьшения энергопотребления после окончания передачи на вывод PA_ENABLE должен быть подан сигнал низкого уровня.

Сигнал CLK отключается после подачи на вывод ENABLE сигнала низкого уровня.

Усилитель мощности имеет выход с открытым коллектором, обеспечивающий импульсный ток, практически не зависящий от импеданса нагрузки. Таким образом, уровень выходной мощности определяется импедансом подключаемой нагрузки, и для получения максимальной выходной мощности (5,5 дБм) импеданс антенны должен быть согласован с выводом передатчика.

Для приложений с небольшой дальностью связи рекомендуется использовать печатную петлевую антенну. Основное требование, которому должны соответствовать такие антенны, — это способность возбуждать сильные токи для создания электромагнитного поля.

Выходная мощность антенны определяется значением ее сопротивления излучения: Rrad = 31 кОм (A/l2)2, где А — внутренняя площадь петлевой антенны, l — длина волны передаваемого сигнала. Мощность излучения антенны Prad = Rrad х ILoop2.

Расстояние передачи зависит также от корпуса передатчика, ориентации антенны, конфигурации пространства, в котором происходит передача (открытое, замкнутое), а также типа антенны (печатная, проводная). Например, при выходной мощности передатчика около 3 дБм (U2741B) печатной антенне на плате передатчика и проводной антенне на плате приемника передача может осуществляться в открытом пространстве до 100 м. В других условиях может быть удобнее использовать T5743 или T5754, имеющих большую выходную мощность 8,0 и 7,5 дБм, соответственно.

Передатчик AT86RF401

AT86RF401 представляет собой интеллектуальный миниатюрный передатчик с высокой степенью интеграции на базе 8-разрядного RISC-микроконтроллера AVR. Для организации законченной радиосистемы с манипуляцией включение-выключение (OOK) необходим только кварцевый резонатор, литиевый элемент, три конденсатора, дроссель и петлевая антенна (рис. 5).

AT86RF401 может быть переключен в режим sleep, ток потребления в этом режиме составляет 0,5 мкА.

AT86RF401 имеет программируемый регистр детектора снижения напряжения батареи.

При поступлении сигнала на любую линию ввода-вывода микросхема переходит в режим передачи, при этом происходит активизация цепи генератора синхросигналов для микроконтроллера AVR. Несущая радиосигнала синтезируется с помощью ГУН. Оптимальная настройка ГУН поддерживается с помощью допусков на элементы схемы через использование программно управляемой матрицы на переключаемых конденсаторах.

Внутрисхемно программируемые энергонезависимая память программ (2 кбайт), выполненная по технологии Flash, и память данных (128 байт), выполненная по технологии EEPROM, позволяют осуществлять разработку за короткое время. Имеется также внутреннее статическое ОЗУ объемом 128 байт (SRAM).

Как и во всех микроконтроллерах AVR, короткая команда выполняется за один машинный цикл, который составляет один период тактовой частоты 1,25 МГц. Система команд насчитывает 114 различных инструкций. Для реализации функций передатчика и некоторых дополнительных функций встроенный МК AT86RF401 имеет отличные от стандартных AVR регистры ввода-вывода (таблица 2).

Таблица 2. Регистры ввода-вывода AT86RF401

Адрес (Hex)Наименование регистраФункции
$3FSREGStatus Register
$3ESPHStack Pointer High Register (program to 0.00)
$3DSPLStack Pointer Low Register
$35BL_CONFIGBattery Low Configuration Register
$34B_DETButton Detect Register
$33AVR_CONFIGAVR Configuration Register
$32IO_DATINI/O DATA IN Register
$31IO_DATOUTI/O DATA OUT Register
$30IO_ENABI/O Enable Register
$22WDTCRWatchdog Timer Control Register
$21BTCRBit Timer Control Register
$20BTCNTBit Timer Count Register
$1EDEEARData EEPROM Address Register
$1DDEEDRData EEPROM Data Register
$1CDEECRData EEPROM Control Register
$17LOCKDET2Lock Detector Configuration Register 2
$16VCOTUNEVCO Tuning Register
$14PWR_ATTENPower Attenuation Control Register
$12TX_CNTLTransmitter Control Register
$10LOCKDET1Lock Detector Configuration Register 1

Встроенный таймер микроконтроллера AVR с работой по прерываниям упрощает применение ШИМ или манчестерского кодирования для модуляции несущей. Радиосигнал передается на настроенную петлевую антенну, которая может быть реализована медным проводником на печатной плате.

Усилитель мощности генерирует дифференциальный сигнал, который передается с выхода ФАПЧ на внешнюю антенну. Выходная мощность передатчика может изменяться программно в пределах 36 дБ с шагом 1 дБ путем конфигурирования усилителя мощности.

Генератор с подкачкой (номинальное значение 1,2 В) обеспечивает работу в широком диапазоне питающих напряжений.

В устройстве имеются встроенные аппаратные функции brown-out protection и контроля уровня напряжения батареи. Цепь brown-out protection определяет, когда напряжение питания опускается ниже минимального значения, обеспечивающего нормальную работу (обычно 1,8 В). При значении напряжения питания ниже указанного происходит аппаратный сброс микроконтроллера. Пороговое напряжение, при котором индицируется разряд батареи, задается программно.

Источником прерывания в AT86RF401 могут быть события «регистр данных пуст» и «передача данных окончена». Таймер также поддерживает режим, при котором вместо прерывания используется опрос, позволяющий получить большую скорость передачи.

Этот таймер также может быть использован для декодирования сигнала, полученного внешним приемником.

AT86RF401 имеет несколько источников сброса: Power-on Reset — по включению питания, внешний сброс, сброс от сторожевого таймера, Brown-out Reset — при снижении напряжения батареи ниже установленного, Button Reset (программный сброс).

Передатчики ATAxR862

Новые передатчики ATAxR862 на базе МК T44C892 семейства MARC4 (рис. 6) подходят для применения как на стороне приемника, так и на стороне передатчика (для декодирования данных). ATAx862 содержит ROM, RAM, 16 линий ввода-вывода, два 8-разрядных многофункциональных таймера-счетчика с функцией модуляции и демодуляции, супервизор напряжения питания, сторожевой таймер и сложный генератор тактовых импульсов с внешним выводом (встроенный RC-генератор, кварцевый генератор 32 кГц и 4 МГц).

Программное ПЗУ выполняется по технологии EEPROM (ATAM862 — Flash-версия) или по маске (ATAR862 — ROM-версия). Кроме микропроцессорного и радиочастотного блока, передатчик ATAx862 имеет дополнительный блок последовательной памяти данных емкостью 512 бит, выполненной по технологии EEPROM.

Плата передатчика T5750

Фирма Atmel выпускает отдельно плату передатчика T5750 V1.1 на базе передатчика T5750 и 4-разрядного МК T48C893N семейства MARC (рис. 7), предназначенную для частотной и амплитудной манипуляций.

Плата питается от одного литиевого элемента 3 В (например, CR2032). Ток потребления покоя составляет менее 1 мкА, ток потребления при передаче данных — около 8,5 мА. Плата может работать на частотах 868,3 МГц и 915 МГц, переход с одной частоты на другую осуществляется сменой резонатора и конденсаторов С5, С6, С7 цепи согласования импеданса печатной антенны.

По умолчанию, плата настроена на частотную манипуляцию со скоростью передачи данных 1 кбод. Для ЧМн девиация частоты составляет около 30 кГц. На плате имеется программный адаптер JP1, через который реализуется внутрисхемное программирование памяти EEPROM микроконтроллера T48C893N. Для разработки программного обеспечения может использоваться стартовый набор разработчика TMEB893 для МК MARC4.

Приемники

Приемники фирмы Atmel поддерживают скорость приема данных в режиме АМн до 10 кбод и в режиме ЧМн до 3,2 кбод, различаются частотой приема данных и шириной полосы промежуточной частоты (ПЧ) (таблица 3).

Таблица 3. Приемники фирмы Atmel

НаименованиеЧастота передачи, МГцПолоса ПЧ, кГцНапряжение питания, ВТок потребления, мАКорпусТемпературный диапазон, °C
U3741BM300–450300/6004,5–5,57SO20–40...+105
U3742BM300–4506004,5–5,57SO20–40...+105
U3745BM310–4406004,5–5,57SO20–40...+85
T5743N300–4506004,5–5,57,5SO20–40...+105
T5760868–8709504,5–5,57,4SO20–40...+105
T5761902–9286004,5–5,57,4SO20–40...+105
T5744300–4506004,5–5,57,1SSO20, SO20–40...+105

Приемники поддерживают протоколы ЧМн, АМн, ШИМ, манчестерское и двухфазное кодирование. Чувствительность приемников в среднем составляет –110, –114 дБм (в режиме АМн, низкая скорость передачи данных) и –106 дБм (для ЧМн). Приемники имеют электростатическую защиту 4 кВ (кроме T5760/61 — 2 кВ) согласно MIL-STD-883. Принцип построения приемников одинаков, рассмотрим его на примере U3741BM.

U3741BM предназначен для работы на частотах 300–450 МГц, в технической документации Atmel приводятся параметры микросхемы и ее «обвязка» только для двух частот: 315 МГц (стандартный диапазон в США) и 433,92 МГц (стандартный диапазон для Европы). Переход с одной частоты на другую осуществляется с помощью смены нескольких внешних компонентов (резонатора и конденсаторов).

Входной каскад РЧ-приемника U3741BM представляет собой супергетеродин с промежуточной частотой 1 МГц и состоит из малошумящего усилителя, гетеродина, смесителя с подавлением зеркального канала до 30 дБ и усилителя РЧ (рис. 8). Сигнал с входного каскада РЧ фильтруется интегрированным фильтром ПЧ 4-го порядка, поступает на RSSI-усилитель, демодулятор и затем на фильтр данных (ФВЧ 1-го порядка и ФНЧ 1-го порядка). Далее сигнал передается в схему обработки данных.

Для повышения избирательности приемника до 40 дБ используют внешний ПАВ-фильтр. Для идентификации и фильтрации «шумов» в приемнике U3741BM может использоваться функция индикации уровня принимаемого сигнала RSSI (Receive Signal Strength Indication), позволяющая игнорировать фронты, которые случаются при отсутствии сильного радиосигнала. Недостатком использования RSSI является изменение условий приема (снижение чувствительности).

Для снижения энергопотребления используется специальный режим опроса — polling. В этом режиме приемник находится попеременно в трех состояниях. В режиме sleep цепь обработки сигнала отключена на время Tsleep, и микросхема потребляет низкий ток. Во время запуска Tstartup цепь обработки сигнала запускается.

Следующий режим — проверка количества битов в соответствии с установленным временным окном (bitcheck). Если полезный сигнал не обнаружен за время Tbitcheck, приемник переходит опять в режим sleep. То есть приемник включается на короткие промежутки времени и проверяет присутствие полезного сигнала на входе. Если сигнал обнаружен, приемник переходит в активный режим и передает данные во внешний МК. Приемник конфигурируется с помощью двух регистров разрядностью 12 бит, определяющих скорость передачи данных, интервалы и параметры различных режимов (Tsleep, Tstartup, Tbitcheck и т. д.).

U3741BM доступен с двумя различными полосами ПЧ. U3741BM-M2 — версия с шириной ПЧ 300 кГц — хорошо подходит для систем с АМн, где используется передатчик с ФАПЧ U2741B. U3741BM-M3 имеет полосу ПЧ 600 кГц. Этот вариант может быть использован совместно с U2741B в режимах ЧМн и АМн.

Использование U3741BM в режиме АМн дает более высокую точность частоты несущей.

Отладочные комплекты

Корпорация Atmel предлагает отладочные комплекты для разработки приемников и передатчиков, позволяющих осуществить разработку беспроводной системы до создания собственной платы. В отладочный комплект входит базовая плата с МК, плата приемника, плата передатчика и программное обеспечение (рис. 9). Отдельно могут поставляться платы приемника или передатчика. Для каждой пары «приемник — передатчик» предлагается свой отладочный комплект (таблица 4).

Таблица 4. Отладочные комплекты приемников и передатчиков

;
Отладочный комплектПриемникПередатчикЧастота, МГцШирина полосы пропускания, кГцПримечание
TMEBx741AU2741U3741433300
TMEBx741BU2741U3741433600
TMEBx741CU2741U3741315300
TMEBx741DU2741U3741315600
TMEBx745AU2745U3745433600
TMEBx745BU2745U3745315600
TMEB57x0T5750T5760868600
TMEB57x1T5750T5761915600
 T5753 315 планируется к выпуску в 2003 г.
 T5754 433 планируется к выпуску в 2003 г.
TMEB5744S3 T5744315600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N3 T5744315600плата приемника
TMEB5744S4 T5744433600 (saw)плата приемника с ПАВ-фильтром
TMEB5744N4 T5744433600плата приемника
AT86RF401U-EK1AT86RF401U 315 плата передатчика
AT86RF401E-EK1AT86RF401E 433 плата передатчика
ATAK4015744UAT86RF401UT5744315
ATAK4015744EAT86RF401ET5744433
AT86RF211-DK433107AT86RF211AT86RF211433
AT86RF211-DK868107AT86RF211AT86RF211868
AT86RF211-DK915107AT86RF211AT86RF211915

Отладочный комплект TMEB57x0

Рассмотрим некоторые отладочные комплекты, приведенные в таблице 4. Отладочный комплект TMEB57x0 предназначен для ознакомления с приемником T5760 и передатчиком T5750, работающими на частоте 868 МГц. Он состоит из базовой платы на основе 4-разрядного микроконтроллера семейства MARC4, платы приемника и платы передатчика (рис. 10). Приемник и передатчик программируются через внешний компьютер под управлением программного обеспечения передатчика или приемника соответственно, поставляемого вместе с отладочным комплектом.

Программное обеспечение передатчика позволяет устанавливать скорость передачи данных, тип модуляции, тестовое слово и т. д.

После записи программного кода в передатчик плата передатчика работает независимо и может быть снята с базовой платы. Программное обеспечение приемника имеет средства оценки передачи данных (гистограммы, временные таблицы). Приемник работает только совместно с базовой платой. Соответствующие светодиоды индицируют включение питания, правильность тестового слова, соответствие телеграммы установленному временному окну.

Отладочный комплект ATAK4015744

Отладочный комплект ATAK4015744 включает в себя платы приемника T5744 и передатчика AT86RF401, образцы AT86RF401 и T5744, необходимые программные средства для разработки двунаправленной передачи данных. Программное обеспечение позволяет передавать передатчику уникальный 8-битовый код, соответствующий одной из четырех кнопок платы передатчика. Он содержит идентификационный код кнопки и данные о состоянии батарейного элемента. Приемник T5744 демодулирует радиосигнал в цифровую форму и передает его для обработки в AT86RF401.

После обработки сигнала двоичное представление кода нажатой клавиши и статус батарейного элемента отображаются с помощью трех светодиодов. В наборе используется манипуляция включение-выключение (OOK) для модуляции несущей и ШИМ для кодирования цифровой информации.

Плата передатчика имеет в своем составе AT86RF401, кнопки, держатель батареи, печатную антенну, разъем, дискретные компоненты. Внутрисхемное программирование (ISP) возможно через интерфейс SPI с помощью 6-полосного ленточного кабеля, подсоединяемого к COM-порту PC. Плата приемника имеет в своем составе две микросхемы T5744 и AT86RF401, держатель батарейного элемента, печатную антенну, разъем, дискретные компоненты. Сохранена возможность реализации функции RSSI приемника T5744, которая не используется в отладочном комплекте.

Три светодиода подсоединены к AT86RF401 и зажигаются при получении соответствующим образом промодулированного сигнала.

T5744 имеет вывод для антенны с одним вхо-дом. Плата приемника содержит средства для согласования цепи с печатной антенной на плате или простой штыревой антенной l/4. Печатная антенна не согласована с импедансом 50 Ом цепи, она предназначена для демонстрации работы только на коротких расстояниях. Согласовать импеданс (и получить большее расстояние связи) возможно отсоединением печатной антенны и подключением антенны l/4.

В наборе применено ШИМ-кодирование 1/3:2/3, которое может быть изменено программно. 1/3:2/3 означает, что «1» представляется первой 1/3 периода, содержащей радиосигнал, а последние 2/3 периода не содержат сигнала. Для «0», наоборот, первые 2/3 не содержат сигнала, а последняя 1/3 содержит. Сообщение состоит из 2 байт: преамбулы (0xFFFE) и байта данных (старшая половина байта содержит статус батареи, а младшая — идентификационный номер кнопки).

Байт данных повторяется 3 раза. Идентификационные номера кнопок кодируются следующим образом: кнопка 0 — 0001, кнопка 1— 0011, кнопка 2 — 0111, кнопка 3 — 1111. Такие идентификационные номера позволяют однозначно идентифицировать каждую кнопку и при сдвиге одного бита ошибки идентификации не возникает. Бит-таймер выполняет функцию манипуляции передатчика, обеспечивая синхронность модуляции усилителем мощности.

Приемник находится во включенном состоянии постоянно, поэтому он может реагировать на шум. Микроконтроллерная часть AT86RF401 должна проверять каждый фронт с помощью бит-таймера для определения полезного сигнала. При использовании ШИМ-кодирования бит может быть определен как «1» или «0» путем измерения интервала от переднего до заднего фронта (рис. 12).

Приемопередатчик

Отдельно в ряду радиочастотной продукции Atmel стоит приемопередатчик AT86RF211 (таблица 5), предназначенный для работы с внешним МК AVR. Это недорогое решение для беспроводных применений (телеметрия, датчики) для скоростей до 64 кбит/с и полудуплексной передачи. Расстояние передачи составляет до 30 метров в закрытом помещении и до 300 метров в открытом пространстве.

Таблица 5. Приемопередатчик фирмы Atmel

НаименованиеЧастота передачи, МГцСкорость передачи данныхВыходная мощность, дБмТок потребленияНапряжение питания, ВКорпусТемпературный диапазон, °C
AT86RF211915/868/43364 кбит/с10/12/14 0,5 мкА–35 мА2,4–3,75TQFP48–40…+85

Для работы на частотах 433, 868 и 915 МГц используется один приемопередатчик, выбор частоты осуществляется подключением различных внешних элементов. Имеется функция цифровой подстройки частоты несущей с шагом 200 кГц. Из блок-схемы AT86RF211 (рис. 13) видно, что из внешних компонентов необходим только кварцевый резонатор, керамический фильтр, антенно-согласующие компоненты и фильтрующие компоненты питания.

Все необходимые радиочастотные блоки интегрированы в AT86RF211, что позволяет упростить разработку платы приемопередатчика и позволяет сократить затраты на производство соответствующих компонентов. Конструкция AT86RF211 позволяет избежать типичных проблем, возникающих при моделировании устройств беспроводной связи, например, изменения частоты при электростатическом воздействии от рук пользователя или помещении устройства в корпус.

Структура приемника супергетеродинная, двойного преобразования. AT86RF211 включает в себя переключатель режимов прием/передача (Rx/Tx) со временем переключения менее 200 мкс. Имеются также цифровая функция RSSI и функция контроля значения напряжения батарейного элемента.

AT86RF211 содержит встроенный синтезатор, ФАПЧ, ГУН, имеет 8 цифровых уровней выходной мощности. Он поддерживает ЧМн, манчестерское кодирование сигнала не требуется.

Приемопередатчик может работать в нормальном режиме приема-передачи, в независимом режиме «wakeup» и режиме энергосбережения «power down».

В нормальном режиме микросхема конфигурируется через МК, устанавливаются частота и режим (прием или передача). Далее микросхема действует как конвейер: данные, поступающие на вывод DATAMSG, немедленно передаются в эфир (Tx), либо сигнал, поступающий с антенны, демодулируется и передается побитно в МК по тому же выводу DATAMSG (Rx). Данные в кристалле не хранятся и не обрабатываются.

В режиме «wakeup» кристалл устанавливается в специальный режим передачи, называемый sleep. Кристалл периодически запускается по сигналу от внутреннего таймера (отдельная функция, не зависящая от МК, находящегося в режиме power-down) и ожидает данные в виде специального сообщения, формат которого определяется предварительно. При получении правильного сообщения данные сохраняются в AT86RF211 (до 32 бит), и на выводе WAKEUP генерируется сигнал прерывания. В противном случае процедура продолжается.

AT86RF211 имеет несложный интерфейс подключения к МК, при котором его можно рассматривать как внешний периферийный узел МК. Обмен данными между AVR МК и РЧ-модулем AT86RF211 осуществляется через 3 регистра ввода-вывода общего назначения МК, которые используются для чтения и записи данных в 16 внутренних регистров AT86RF211. 8 регистров AT86RF211 используются для конфигурирования нормального режима обмена данными, 4 регистра для режима «wake-up», 4 регистра для реализации специальных функций, определяемых конечным приложением. Размеры регистров варьируются от 32 бит до 1 бита регистра RESET. Наиболее часто используемые биты расположены в старших разрядах регистров. Режимы чтения и записи позволяют осуществлять доступ к отдельным битам регистра.

Сигналы SLE, SCK и SDATA МК формируют последовательный цифровой интерфейс для управления работой приемопередатчика и могут быть назначены на любые выводы общего назначения AVR. Сигнал SLE (enable/chip select) и SCK (clock) работают на выход, сигнал SDATA является двунаправленным.

Сигнал DATAMSG используется для организации полудуплексной передачи между МК и РЧ модулем (рис. 14).

При организации асинхронного интерфейса UART оба вывода RхD и TхD МК соединяются с двунаправленным вводом-выводом DATAMSG AT86RF211. Так как осуществляется полудуплексная передача, при отсутствии передачи данных вывод TхD должен находиться в высокоимпедансном состоянии.

Вывод DATACLK используется для синхронной передачи и поэтому при использовании UART не задействован.

Для организации синхронной передачи данных между AVR и AT86RF211 необходимо использовать либо интерфейс «bit banging», либо узел SPI.

Интерфейс SPI используется для высокоскоростного обмена данными. Вывод DATACLK AT86RF211 подсоединяется к выводу SCK порта SPI МК (рис. 15). При приеме данных порт SPI работает в режиме slave. Вывод SCK работает в режиме входа и управляется выводом DATACLK AT86RF211. Вывод MOSI порта SPI подсоединяется к выводу DATAMSG AT86RF211. Так как обмен данных происходит в полудуплексном режиме, вывод MISO остается свободным. Вывод SS/ следует подсоединить к «земле». В режиме передачи вывод SCK порта SPI остается в неподключенном состоянии, чтобы избежать конфликта с выводом DATACLK AT86RF211.

При такой организации обмена данными между AT86RF211 и МК следует учитывать скорость передачи по интерфейсу SPI, зависящую от тактовой частоты МК и предделителя.

Если тактовая частота МК велика, может оказаться, что скорость SPI окажется слишком большой для AT86RF211 в режиме передачи, и AT86RF211 не будет успевать передавать данные в эфир. Скорость порта SPI в режиме приема будет всегда совместима с AT86RF211.

Для получения требуемой скорости передачи данных, не накладывающей ограничения на выбор МК по скорости, возможно использование комбинации аппаратной реализации порта SPI для режима приема, имеющего жесткие требования по синхронизации, и аппаратно управляемых вводов-выводов приемопередатчика от таймера (bit banging) для режима передачи.

Также удобно использовать режим аппаратно управляемых вводов-выводов, если МК не имеет периферийных узлов портов UART или SPI. Для реализации такого обмена вывод DATAMSG подсоединяется к любому выводу МК, вывод DATACLK к любому выводу, выполняющему функцию запроса прерывания из внешнего источника. Функция восстановления синхросигнала после сброса обеспечивает появление фронта тактового сигнала в середине получаемого бита данных, по которому инициализируется прерывание.

Для всех вариантов последовательного подключения выводы SDATA, SCK и SLE AT86RF211 подключаются к вводам-выводам общего назначения МК. Если используется экономичный режим питания (standby), вывод WAKEUP должен быть подсоединен к выводу МК с функцией запроса прерывания из внешнего источника.

Отладочный комплект AT86RF211

Отладочный комплект AT86RF211-DKххх107 (рис. 16) предназначен для быстрой и простой разработки системы на базе AT86RF211 и AVR МК 8-бит AT90LS8535. Отладочный комплект содержит два одинаковых модуля. Каждый модуль состоит из базовой платы, имеющей в своем составе AVR МК, ЖКИ, кнопку, переключатель, датчик освещенности и несколько светодиодов, а также дочерней платы РЧ-модуля, состоящей из AT86RF211, соответствующей обвязки и гибкой штыревой антенны, которая может быть отсоединена для подключения тестового оборудования. МК AT90LS8535 поставляется с запрограммированной демо-версией, которая передает между двумя модулями данные об освещенности, полученные с помощью интегрированного АЦП МК. Исходные коды для этой и других программ на языке С поставляются вместе с комплектом.

Отладочный комплект следует заказывать на конкретную частоту: 915 МГц, 868 МГц или 433 МГц. Базовая плата одинакова для всех комплектов, отличаются только дочерние платы РЧ-модуля.

На РЧ-модуле отладочного комплекта имеется ПАВ-фильтр, фильтр первой ПЧ 10,7 МГц и фильтр второй ПЧ 455 кГц. Конструкция модуля обеспечивает узкополосную передачу, высокую избирательность и большую дальность связи. Из-за полосы фильтра второй ПЧ 455 кГц скорость передачи данных ограничена 20 кбит/с.

Для применений, требующих скорости данных более 64 кбит/с и, соответственно, более широкой полосы, следует заменить на плате фильтр второй ПЧ на конденсатор. Отладочный комплект сопровождается необходимой документацией для разработки различных встроенных приложений.

Отдельно поставляются дочерние платы РЧ-модулей для дальней связи со штыревой антенной (рис. 17) и для небольшой дальности связи с печатной антенной (рис. 18).

Дочерние платы совместимы с отладочным комплектом. Gerber-файлы, список компонентов и принципиальные схемы поставляются вместе с дочерними платами.
